| 产品类型 | 无绳圆盘研磨机 |
| 型号 | G3610DVE |
| 电压 | 36伏 |
| 额定转速（空载） | 3200 – 10000 转/分（传动模式，6档设置） |
| 自动模式转速（空载） | 5500 转/分（负载下升至10000转/分） |
| 砂轮外径 | 100毫米 |
| 砂轮厚度 | 6毫米 |
| 砂轮孔径 | 16毫米 |
| 最大砂轮圆周速度 | 72米/秒 |
| 重量（含BSL36A18） | 2.8千克 |
| 兼容电池 | BSL36A18（锂离子36伏/18伏，2.5安时/5.0安时，10电芯）– 不含 |
| 充电器型号 | UC18YSL3（14.4 – 18伏，0.6千克） |
| 电子功能 | 软启动、反冲保护、过载保护、旋转恢复控制、过热保护、重启预防、电制动、跌落关闭 |
| 模式选择 | 传动模式（6档速度拨盘）和自动模式（降低噪音/振动） |
| LED灯 | 常亮、开关联动或常关（60分钟后自动关闭） |
| 剩余电量指示 | 电池上4个LED指示灯（近似值） |
| 砂轮护罩 | 免工具调节（杠杆式）用于研磨；切割轮单独护罩（另售） |
| 标准附件 | 凹形中心轮（1个）、扳手（100毫米）、4毫米六角扳手、侧手柄、可叠放箱 |
| 应用 | 去除铸造毛边、焊缝打磨、打磨合成树脂/石材/砖/大理石、切割混凝土/石材/砖/大理石 |
| 维护 | 检查砂轮是否有裂纹、定期清洁滤网、保持端子无切屑、存放在阴凉干燥处 |
| 安全警告 | 阅读手册、佩戴眼/耳防护装置、确保砂轮护罩已安装、避免反冲、不要使用损坏的砂轮 |
| 电池保养 | 在0-50°C下充电、避免深度放电、充电后存放、不要短路、不要焚烧 |
| 保修/服务 | 联系HiKOKI授权服务中心进行维修 |
常见问题 - G3610DVE HiKOKI
用户关于以下问题的提问 G3610DVE HiKOKI
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 角磨机 免费PDF格式！查找您的手册 G3610DVE - HiKOKI 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 G3610DVE 品牌 HiKOKI.
用户手册 G3610DVE HiKOKI
不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语 “电动工具” 指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
1）工作场地的安全
a）保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c）让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2）电气安全
a）电动工具插头必须与插座相配。
绝不能以任何方式改装插头。
需接地的电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b）避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c）不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e）当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。
使用RCD可减小电击危险。
3）人身安全
a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。
当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b）使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
d）在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e）手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。
使用这些装置可减少尘屑引起的危险。
4）电动工具使用和注意事项
a）不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b）如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
中文
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。
e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。
5）电池式工具使用和注意事项
a）只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b）只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。
d）在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。
6）维修
a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
砂磨或砂磨切断操作的通用安全警告
a）该电动工具是用于实现砂轮机或切断工具功能的。阅读随该电动工具提供的所有安全警告、说明、图解和规定。
不了解以下所列所有说明将导致电击、着火和/或严重伤害。
b）不推荐用该电动工具进行诸如砂光、抛光或刷光等操作。
电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。
c）不使用非工具制造商推荐和专门设计的附件。
否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
d）附件的额定速度必须至少等于电动工具上标出的最大速度。
附件以比其额定速度大的速度运转会发生爆裂和飞溅。
e）附件的外径和厚度必须在电动工具额定能力范围之内。
不正确的附件尺寸不能得到充分防护或控制。
f) 配件螺纹安装必须与磨床主轴螺纹相匹配。通过法兰安装配件时，配件的轴孔必须适合法兰的定位直径。
如果配件与动力工具的装载硬件不匹配，可能导致工具失去平衡、剧烈振动和失去控制。
g）不要使用损坏的附。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，靠背垫是否有的裂缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具最大空载速度运行1分。
损坏的附件通常在该试验时会碎裂。
h) 戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时，戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。
眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产生的颗粒。长期暴露在高强度噪声中会引起失聪。
i）让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。
工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
j）当在切割工具有可能碰到暗线的场所进行操作时，只能通过绝缘握持面来握住电动工具。
碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作者发生电击危险。
k）使软线远离旋转的附件。
如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。
1）直到附件完全停止运动才放下电动工具。
旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
m) 当携带电动工具时不要开动它。
意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
n）经常清理电动工具的通风口。
电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。
o）不要在易燃材料附件操作电动工具。
火星可能会点燃这些材料。
p）不要使用需用冷却液的附件。
用水或其他冷却液可能会导致电腐蚀或电击。
反弹和相关警告
反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在卡住点产生与附件旋转方向相反的运动。
例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。在此条件下砂轮也可能碎裂。
反弹是电动工具误用和 / 或不正确操作工序或条件的结果，可以通过采取以下给出的适当预防措施得以避免。
a）保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。
如采取合适的预防措施，操作者就可以控制反力矩或反弹力。
b）绝不能将手靠近旋转附件。
附件可能会反弹碰到手。
c）不要站在发生反弹时电动工具可能移动到的地方。
反弹将在缠绕点驱使工具逆砂轮运动方向运动。
d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。
尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。
e）不要附装上锯链、木雕刀片或带齿锯片。
这些锯片会产生频繁的反弹和失控。
砂磨或砂磨切断操作的专用安全警告
a）只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。
不是为电动工具设计的砂轮不能充分得到防护，是不安全的。
b）中央凹陷磨轮的磨削面必须安装在护刃器唇平面的下方。
磨轮安装不正确，通过护刃器唇平面的操作无法得到妥善保护。
c）护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部分暴露在操作人面前。
护刃器有助于保护操作员免受破损磨轮碎片、意外接触磨轮和引燃衣物火花的伤害。
d）砂轮只用作推荐的用途。例如：不要用切割砂轮的侧面进行磨削。
施加到砂轮侧面的力可能会使其碎裂。
e）始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。
合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘可以不同于砂轮法兰盘。
f）不要使用从大规格电动工具上用剩的磨损砂轮。
用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆裂。
对砂磨切断操作的附加安全警告
a）不要“夹”住切割砂轮或施加过大的压力。不要试图做过深的切割。
给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反弹或砂轮爆裂的可能性。
b）身体不要对着旋转砂轮，也不要站在其后。
当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工具朝你推来。
c) 当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生反弹。
调查并采取校正措施以消除砂轮卡住的原因。
d）不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。
如果电动工具在工件上重新起动，砂轮可能会卡住，爬出或反弹。
e）支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。
大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处放置支承。
f）当进行“盲切割”进入墙体或其他盲区时要格外小心。
伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。
充电式角向磨光机的一般安全说明
一 确认砂轮上所标示的转速等于或大于角磨机的额定转速；
一 确保砂轮尺寸与角磨机相符；
一 须按照厂家的使用说明书小心存放和使用磨轮；
一 使用前检查砂轮，不要使用破损、有裂缝或有其他缺陷的产品；
一 确保所安装的砂轮和节点已按照厂家的使用说明固定；
一 确保使用随研磨产品附带的吸油纸或在需要时使用吸油纸；
一 在使用前确保已正确安装并拧紧研磨产品，并在安全场所在空载状态下运转30秒钟，若有较大的振动或察觉到其他缺陷，则应立即停止运转。遇此情况时，检查电动工具以究明原因；
一 若电动工具配备保护装置，切勿在未使用此保护装置时使用电动工具；

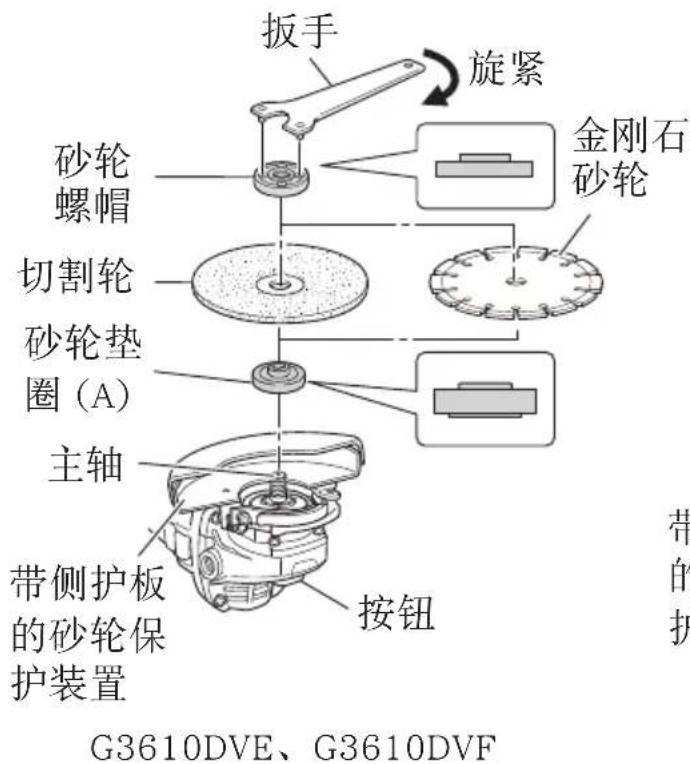

— 使用切割砂轮时，请务必拆下标准附件砂轮保护装置，并装上带侧护板（另售）的砂轮保护装置（第 25 页的图 17）；
一 使用切割砂轮时，请务必将切割轮防护夹（另售）安装在标准附件轮罩上。（第 26 页的图 18）；
一 请勿将独立的减速轴衬或接头，以便使用大孔砂轮；
中文
一 有关要用螺纹孔砂轮来安装的工具，确保砂轮的螺纹足够长，以适合轴长；
一 检查工件已被正确固定；
一 请勿使用切断砂轮进行侧面研磨；
一 确保使用时产生的火花不会引起危险，例如不要溅在身体上或点燃易燃物；
一 在多尘的条件下工作时，确保通风口畅通无堵塞现象。如果需要清除灰尘，首先使电动工具断开电源（使用非金属物品）并避免损坏内部零件；
— 始终采用视力和听力保护。必须使用其他个人保护装置，如口罩、手套、头盔和围裙等。
一 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间，请注意此事项。
一 勿让杂质进入充电式电池连结口内。
一切勿拆卸充电式电池与充电器。
一切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
一 请勿将电池丢入火中。
电池受热将会爆炸。
一 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
一 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的电池乱丢。
警告！
一 使用切割轮时，请务必安装切割防护装置。
一 使用砂轮时，请务必安装砂轮护罩。
其它安全警告
- 确保要使用的砂轮属于正确类型、没有裂纹或表面缺陷。同时也要确认砂轮装好，轮螺母紧固。
- 接通电动工具的电源之前按两三下按钮，检查按钮是否会释放。
- 本机不可施加过大压力使其过载，这样才能延长机器的使用寿命并确保加工质量。在大部分的用法中，机器本身的重量即够研磨。加压过大将导致转速降低、表面加工不良以及过载，从而使机器寿命缩短。
- 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间。
关掉机器之后，需等角向磨光机完全停止才能将其放下，以免造成严重事故，而且还可以减少吸入机器的尘埃及切屑量。
-
装卸钹形砂轮前，确保开关处于“关闭(OFF)”状态，并拔出电池，以避免严重事故。
-
请小心制动器反弹。
此款充电式角向磨光机配备了电力制动器，可以在松开开关时发挥作用。制动器发挥作用时，可能会出现反弹现象，因此请务必牢牢握住机身。
- 请勿使用工具或电池端子（电池安装部位）明显变形的产品。
否则，安装电池后可能会短路，造成冒烟或起火。
- 请清除工具端子（电池安装部位）上的削屑和灰尘。
○ 使用前请确保电池上没有堆积削屑和灰尘。
○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。
☐ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。否则可能短路，造成冒烟或起火。
电池和充电器的使用注意事项
- 请始终在 -10 至 40^ C 的环境温度下对电池进行充电。温度低于 -10^ C 将导致危险的过充电。不得在高于 40^ C 的温度下对电池进行充电。
最适于充电的温度是 20 至 25^ C。
- 请勿连续使用充电器。
充电结束后，在下次充电之前请将充电器放置约 15 分钟。
- 勿让杂质进入可充电电池的连接口内。
- 切勿拆卸可充电电池或充电器。
- 切勿使可充电电池短路。
使电池短路将会造成很大的电流和过热，从而烧坏电池。
- 请勿将电池丢入火中。
电池受热将会爆炸。
- 使用耗尽的电池会损坏充电器。
- 充电后的电池寿命太短不够使用时，请尽快将本电池送往购买时的经销店。请勿将用过的电池乱丢。
- 请勿将异物插入充电器的通风口。
将金属物体或易燃物插入充电器的通风口会导致触电事故或损坏充电器。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。这并非故障，而是启动保护功能的结果。
- 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
- 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试着消除超过负荷的原因。之后您就可以再度使用。
中文
- 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
- 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
☐ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它与金属零件（螺丝、钉子等）存放在一起。
-
请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
-
切勿使用明显损坏或变形的电池。
-
请依规定方式使用电池，切勿移作他用。
-
如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
-
请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
-
在发觉有渗漏或异味时，请勿接近远离火源。
-
请勿在会产生强烈静电的地方使用。
-
如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任何异常，请立即将它从装备或电池充电器拆下，并停止使用。
-
请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
- 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
- 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
- 若初次使用电池时发现生锈、异味、过热、褪色、变形及 / 或其它异常情况时，请勿使用并将该电池退还给供货商或厂商。
警告！

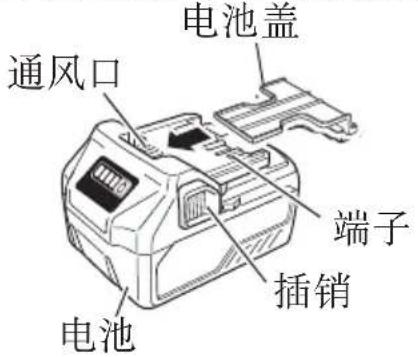

如果导电异物进入锂离子电池端子之间，可能发生短路，并造成火灾危险。存放电池时，请遵循下列事项。
○ 请勿在存储盒中放入导电的切屑、铁钉、钢丝、铜线或其他导线。
○ 或者将电池装在电动工具中，或者在牢固按入电池盖并挡住通风孔后再存放，以防止短路（参照第13页的图3）。
图 1
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按照运输公司的指引安排运输。
● 功率输出超过100Wh的锂离子电池被视作危险物品运输分类并且需要特别申请程序。
● 对于境外运输，您必须遵守国际法以及输入国的规章和条例。

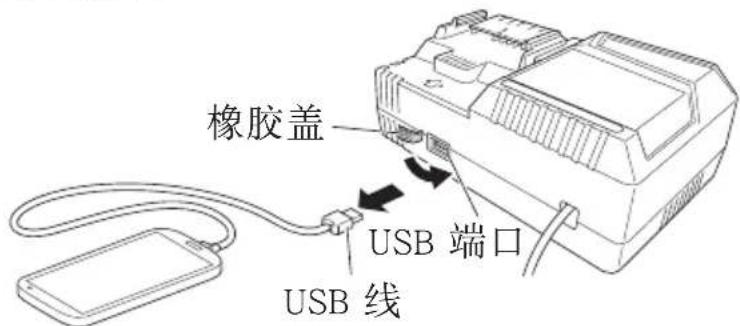

发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本公司概不负责。
警告！
○ 使用之前请检查 USB 连接线缆是否有破损或损坏。
使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。
○ 不使用产品时，请用橡胶盖封好 USB 端口。
USB 端口中落入灰尘等可能会导致冒烟或着火。
注：
○ USB 充电过程中，可能会有偶尔暂停。
○ USB 设备未充电时，请将充电器上拔下 USB 设备。
否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。
○ 根据设备类型，可能无法对部分 USB 设备进行充电。
中文
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
零件名称
1. 电动工具
图2

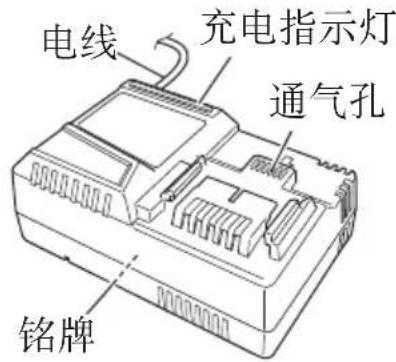

- 电池（选购件）3. 电池充电器（选购件）
图3 图4
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
表 1
| G3610DVE, G3610DVF | G3613DVE, G3613DVFG3615DVE, G3615DVF | ||
| (NNP) (NNP) | |||
 | 钹形砂轮 1 1 | ||
 | 扳手(100 mm) 1 — | ||
 | 扳手(125, 150 mm) — 1 | ||
 | 4 内六角扳手 1 — | ||
 | 侧柄 1 1 | ||
 | 可堆叠外壳 1 1 | ||
用途
○ 用于去除铸品毛刺，飞边等物及抛光各种型号的钢、青铜、铝及铸造品。
○ 研磨焊接部分或研磨用焊开的部分。
○ 合成树脂、石板、砖、大理石等的研磨。
○ 混凝土、石头、砖、大理石等的切削。
规格
电动工具
| 型式 | G3610DVEG3610DVF | G3613DVEG3613DVF | G3615DVEG3615DVF | |
| 电压 36V | ||||
| 空载转速 | 传输模式 3200 -10000r/min 3200 | -8000r/min | ||
| 自动模式 5500r/min | ||||
| 砂轮 | 外径厚度穴径 | 100mm6mm16mm | 125mm6mm22.23mm | 150mm6mm22.23mm |
| 圆周速度 72m/s 80m/s | ||||
| 电池 * | BSL36A18: 锂离子 36V / 18V(2.5Ah / 5.0Ah 10 节) | |||
| 重量 | 2.8kg (BSL36A18)3.0kg (BSL36B18) | 3.0kg (BSL36A18)3.3kg (BSL36B18) | 3.1kg (BSL36A18)3.4kg (BSL36B18) | |
* 本工具不适用以下电池（BSL3660/3620/3626、BSL18xx 和 BSL14xx 系列）。
注：
HiKOKI 将不断研究和研发新产品，因此，如规格发生变更，恕不另行通知。
电子控制
○ 缓慢启动
通过调节启动时的转数来减轻对操作者的反冲力。
○ 反冲保护
反冲保护功能可在操作过程中轮转速突然下降时（如在切割操作期间轮锁定等）切断电机电源并停止电动工具。
○ 过载保护
工作时，如果施加超过某一水平的负载，或如果研磨盘停止一定时间，电机将停止，以保护工具和安全。
关闭开关一次，然后再次打开以启动工具。
○ 旋转恢复控制功能
工作时，如果工具用力压在表面上，电机停止；如果提起工具并减轻负载，旋转将恢复。
根据使用的研磨盘和工作条件，可通过过载保护停止旋转恢复控制。
注意！
使用 ET36A 时，该功能无效。
○ 过热保护
在操作过程中，如果电机过热，此保护功能可以断开电机电源，使电动工具停止运行。
过热保护功能激活时，电机会停止。
在这种情况下，请松开工具的开关，冷却数分钟。
然后再重新使用。
○ 防重启功能
电源为接通状态时，该工具在安装电池后也不会重启。切断工具电源后，该功能就会取消。
○ 制动功能
开关关闭后制动器启动。
注意！
使用 ET36A 时，该功能无效。
○ 防跌关闭功能
防跌关闭功能被激活时，电机会停止。
在这种情况下，请松开工具的开关。
然后再重新使用。
充电器
请先紧抓住把手、然后再推压电池插销以拆下电池（参照图 5）。
注意！
切勿使电池短路。
图5
中文
2. 电池的安装法
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，充电指示灯闪烁红色（间隔为 1 秒）。
2. 将电池插入充电器。
如 图6所示，将电池紧紧地插入充电器。
3. 充电
将电池插入充电器后，电池完全充电后，充电指示灯将持续点亮呈绿色。(参照表2)
(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如表2所示。
图6
表 2
| 充电指示灯的指示状态 | ||||
| 充电指示灯(红/蓝/绿/紫) | 充电前 | 闪烁(红) | 点亮0.5秒钟。不点亮0.5秒钟。(熄灭0.5秒钟) | 插入电源*1 |
| 充电时 | 闪烁(蓝) | 点亮0.5秒钟。不点亮1秒钟。(熄灭1秒钟) | 电池电量低于50% | |
| 闪烁(蓝) | 点亮1秒钟。不点亮0.5秒钟。(熄灭0.5秒钟) | 电池电量低于80% | ||
| 点亮(蓝) | 连续点亮 | 电池电量高于80% | ||
| 充电完成 | 点亮(绿) | 连续点亮(发出持续蜂鸣声:约6秒) | ||
| 过热待机 | 闪烁(红) | 点亮0.3秒钟。不点亮0.3秒钟。(熄灭0.3秒钟) | 电池过热。无法充电(电池冷却后将开始充电)*2 | |
| 无法充电 | 闪动(紫色) | 点亮0.1秒钟。不点亮0.1秒钟。(熄灭0.1秒钟)(发出断续蜂鸣声:约2秒) | 电池或充电器故障*3 | |
*1 如果连好充电器后指示灯依旧闪烁红色，请检查并确认电池已完全插入。
*2 虽然继续放置在原处，电池将在冷却后开始充电，但最好是将电池取出并放置在阴凉、通风良好的位置处冷却。
*3
○ 请紧紧插入电池。
○ 检查并确认电池安装部位或端部无异物堵塞。
<充电时间较长>
☐ 环境温度过低时，充电时间会延长。请在温暖的场所中（如室内）给电池充电。
○ 请勿堵塞排气孔。否则会导致内部过热，从而降低充电器的性能。
○ 如果冷却扇未运转，请联系 HiKOKI 授权服务中心进行维修。
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表 3 所示
表 3
| 电池\充电器 | UC18YSL3 | ||
| 电池类型 锂离子电池 | |||
| 充电电压 14.4 | -18V | ||
| 电池可充电温度 0°C | -50°C | ||
| 充电时间,电池容量,约为(20°C) | 1.5Ah 15分钟 | ||
| 2.0Ah | 20分钟 | ||
| 2.5Ah | 25分钟 | ||
| 3.0Ah | 20分钟(BSL1430C、BSL1830C:30分钟) | ||
| 4.0Ah | 26分钟(BSL1840M:40分钟) | ||
| 5.0Ah | 32分钟 | ||
| 6.0Ah | 38分钟 | ||
| 8.0Ah | 52分钟 | ||
| 1.5Ah(×2节) | 20分钟 | ||
| 2.5Ah(×2节) | 32分钟 | ||
| 4.0Ah(×2节) | 52分钟 | ||
| 电池数量 | 4-10 | ||
| USB充电电压 | 5V | ||
| USB充电电流 | 2A | ||
| 重量 | 0.6kg | ||
注：
充电时间可能会因环境温度和电源电压而异。
中文
- 从电源插座拔下充电器的电源线。
- 握紧充电器并取出电池。
注：
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用时需要将其放电至较低电量。这只是暂时现象，将电池充电2-3次即可恢复为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行充电。
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动（闪动间隔为 0.2 秒钟）时，请检查充电器的电池连接器内是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。请将其送往当地授权服务中心。
作业之前
- 电源开关
确保开关处于关闭（OFF）位置。
- 工作环境的检查
在作业之前，确认如下各点：
○ 工作场所无易燃气体、液体或者物件。
○ 在研磨薄钢板的时候，可能会导致较大的轰鸣声。
为了消除此类噪声，请在工件下方放置一个橡胶垫。
○ 清场，确保无儿童或者未经授权的人员。
3. 安装并调整轮罩
轮罩是一种保护装置用来防止作业中因砂轮破裂而受伤。开始研磨作业之前，请确认轮罩是否安装得紧固妥善。
[安装和调节砂轮保护装置的方法]

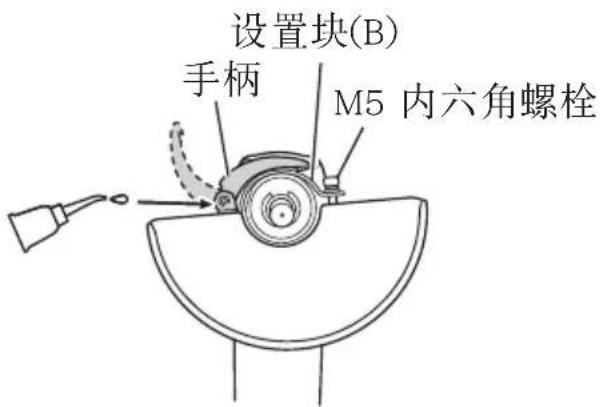

[G3610DVE, G3610DVF] (图 7)
○ 将砂轮总成装在密封压盖上。
○ 当调节器处于关闭位置时，拧紧 M5 内六角螺栓，紧固轮罩。
○ 释放手柄，调节砂轮保护装置。（如果轮罩无法顺畅转动，可以松开 M5 内六角螺栓，重新进行调节。）
○ 调节后，若需操作砂轮机，仅当将手柄设于关闭位置后才能进行操作。
○ 若手柄移动不畅，请润滑设置块（B）和手柄的滑动部分。
○ 打开并握住控制杆，然后安装轮罩，使轮罩上的突出部分与填料盖的凹槽对齐。
○ 将轮罩转动到适合使用的角度，然后将手指从控制杆上松开。
○ 左右旋转轮罩，直至其锁定到位。
图8
警告！
如果轮罩未正确安装，则损坏的砂轮可能会导致死亡或重伤。
-
在安装之前请彻底检查，确保钹形砂轮无裂纹、裂口和其他的缺陷。确保砂轮已安装恰当，且紧固。请参见本手册第24页，了解“砂轮的组装与分解”。
-
磨光机的试行运转
在实际开始研磨工作之前，首先清场，确保无其他人员，然后开始测试磨光机。确保已安装了轮罩，且您佩戴了护目用具。打开磨光机，然后确保磨光机平稳运转，且无异常。
试行运转的持续时间如下所示：
在更换钹形砂轮的时候 ……3 分钟或以上 在开始日常操作的时候 ……1 分钟或以上
中文
-
请仅使用额定值适当的钹形砂轮。请仅使用额定值在 13300r/min 或以上的钹形砂轮。
-
检查按钮。
在开启磨光机之前按两三下按钮，检查它是否已被释放。（图9）。
- 剩余电池电量指示灯
可以按下剩余电池电量指示灯开关点亮指示灯，查看电池的剩余电量。
(图 10, 表 4)
按住剩余电池电量指示灯开关约3秒后，指示灯将熄灭。
环境温度和电池状态可能会对剩余电池电量产生轻微的影响，因此，建议您仅将指示灯作为参考。
此外，电动工具或充电器上的剩余电池电量指示灯可能有所不同。
(本产品不附带电池。)
图9
| 指示灯状态 电池 | 剩余电量 |
 | 点亮;电池剩余电量超过75% |
 | 点亮;电池剩余电量为50%-75% |
 | 点亮;电池剩余电量为25%-50% |
 | 点亮;电池剩余电量不到25% |
 | 闪烁;电池剩余电量即将耗尽。请尽快对电池进行充电。 |
 | 闪烁;因高温暂停输出从电动工具中取下电池,让电池完全冷却。 |
 | 闪烁;因失败或故障暂停输出。电池可能出现故障,请与经销商联系。 |
因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。
注：
请勿对开关面板施加强烈冲击或将其损坏，否则可能会导致故障。
9. 关于模式切换功能
装置设有“传输模式”和“自动模式”。
按下自动模式开关可切换模式。
请参考表 5，使用刻度盘调节传输模式下的转数。
(图 11)
○ 在传输模式下，磨光机的转数设定有 6 档可供选择。
在传输模式下操作时，即使负载发生变化，设定的转数也将保持不变。
○ 在自动模式下，您可以通过在空载状态下减少最大转数，降低噪音和减少振动。
在自动模式下，如果负载在操作期间增加，则转数将增加。
另一方面，如果负载在操作期间减小，则转数将随之减小。（表 5）
○ 根据作业情况设置模式和表盘。
注：
请勿强烈撞击或破坏开关面板。否则可能会导致故障。
图11
表5
| 模式状态转数(r/min)用途 | |||||
| G3610DVEG3610DVFG3613DVEG3613DVF | G3615DVEG3615DVF | ||||
| 传输 | 表盘设置 | 1 3 | 200 3200 | 砂磨不锈钢除锈或脱漆磨削、加工粗磨、切削 | |
| 2 3 | 900 3600 | ||||
| 3 | 5300 | 4600 | |||
| 4 7 | 400 5600 | ||||
| 5 8 | 500 7200 | ||||
| 6 1 | 0000 8000 | ||||
| 自动 | A | 5500 5500轻度作业、等待状态 | |||
| 10000 8000砂磨、切削 | |||||
中文
10. LED灯的使用方法
按下灯的开关，LED灯模式的变化如表6所示。指示绿色灯。(图12)请经常关灯以防消耗电池电量。
表 6
| 常亮模式SW互锁模式 | 省电模式 | ||
| 面板显示 |  | ||
| 状态 | 常亮模式(60分钟后关闭) | 仅在软件运行时亮灯(松开开关约10秒钟后自动熄灭) | 常灭 |
图12
注意!
○ 请不要直视灯光，避免眼睛直接受灯光照射。如果眼睛持续受灯光照射，会伤害眼睛。
☐ 用软布仔细擦拭附着在LED灯镜片上的灰尘或污垢，小心不要划伤镜片。如果划伤LED灯的镜片，可能会导致亮度减弱。
注：
如果忘记关闭LED灯，LED灯将自动熄灭60分钟以防消耗电池电量。
磨光机的操作
注意！
为了延长使用寿命，锂离子电池应具有停止输出的保护功能。以在工具过载的情况下，马达可以停止运行。不过，这不是问题，重点是保护功能的结果。在这种情况下，将释放工具开关，并消除导致过载的原因。
注：
☐ 为防止受伤，本产品有一项功能，可防止在插入电池时马达意外旋转。当开关处于开启（ON）位置时，如果插入电池，马达将不运转。安装电池后，将开关转到关闭（OFF）位置，然后重新转回到开启（ON）位置。
○ 这些型号均配备有保护功能，一旦过载，将通过该功能关闭工具。
一旦工具因为过载而关闭，可以关闭然后重新打开电源。
过载会导致工具停止运转并保持超过10秒的时间，在此时间内，将无法通过关闭电源然后开启来重新运转工具。如果发生这种情况，可以拆下工具的电池，然后重新装上，之后打开电源开关即可。

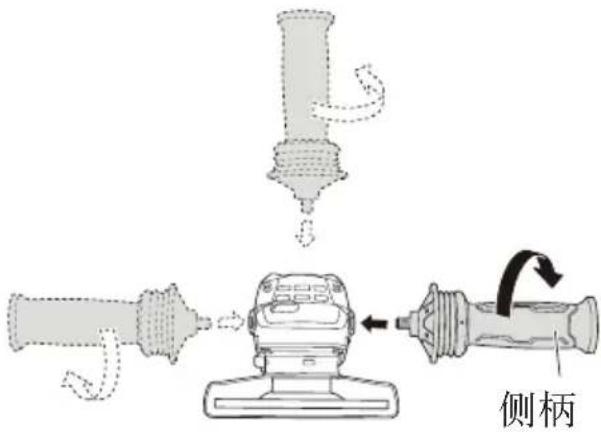

- 紧紧地握住磨光机的外罩和侧把手（图 13）。
磨光机将产生一种反作用力，必须通过紧紧地握住磨光机才能控制住这种应力。
- 开启磨光机。
[G3610DVE, G3613DVE, G3615DVE] (图 14)
要启动工具时，请先按下开关的后部，然后往前推开关。
需要将开关保持在开启（ON）
位置时，请推开关头以锁定在开启（ON）位置。
要释放开关至关闭（OFF）位置时，请推开关的后部。
图 13
开启
关闭
如要打开磨光机，请沿 ④方向滑动解锁杆，
然后沿⑧方向按下切换杆(2处),如图15所示。松开切换杆便可将其关闭。
- 使用轻松的研磨压力。
研磨时无需用力。通常磨光机的自身重量足以以轻触表面的方式进行研磨。
警告！
不要强力按磨光机对表面进行研磨。重压会导致砂轮破损并且损坏。它也能损坏研磨的表面以及损坏磨光机的马达。
图 15
中文
4. 使用适当的研磨角。
只能通过抬起磨光机砂轮边缘倾至
15^-30^ 进行研磨，如图 16 所示。
注意！
不能使用钹形砂轮整个表面。只能使用钹形砂轮的边缘。
图 16
5. 按正确的方向移动磨光机
当按方向A（图 16）使用一个新的钹形砂
轮时，砂轮边缘可以切入工件。在这种情
况下，按研磨方向B（图 16）进行研磨。一旦砂轮边缘磨损时，可按两个方向研磨工件。
注：
所供砂轮（树脂胶结砂轮）属于A级粒以及#36粒度。它最适合用于钢铁和其它类型材料的强力磨削。
6. 调整操作所需的光洁度。
对于精加工，稍微抬起以减少压力。以适当的速度缓慢研磨。
注意！
旋转钹形砂轮将产生乱流。在磨光机完全停止运转之前，切勿将磨光机放在有灰尘或者尘垢的区域上。
砂轮的组装与分解（图 17）
警告！
请务必关闭开关并取出电池。
1. 组装
(1) 将角向磨光机的上部朝下，以使主轴朝上。
(2) 将砂轮垫圈 (A) (G3610DVE、G3610DVF) 或砂轮垫圈 (C) (G3613DVE、G3613DVF、G3615DVE、G3615DVF) 的十字平面对准主轴的缺口部分, 然后装上。
(3) 将钹形砂轮的突起部安装在砂轮垫圈（A）或（C）上。
(4) 将砂轮螺帽拧在主轴上。
(5) 用一只手按下按钮，同时用另一只手慢慢地转动砂轮以卡紧主轴。
如 图 17 所示，用附带的扳手拧紧砂轮螺帽。
图 17
2. 分解
分解顺序与安装顺序相反。
注意！
请确认砂轮是否安装紧固。
(1) 将角向磨光机的上部朝下，以使主轴朝上。
(2) 将砂轮垫圈（A）（G3610DVE、G3610DVF）或砂轮垫圈（C）（G3613DVE、G3613DVF、G3615DVE、G3615DVF）的十字平面对准主轴的缺口部分，然后装上。
(3) 将切割轮和金刚石砂轮安装在砂轮垫圈（A）或（C）上。
(4) 将砂轮螺帽拧在主轴上。
(5) 用一只手按下按钮，同时用另一只手慢慢地转动砂轮以卡紧主轴。
如 图 18 所示，用附带的扳手拧紧砂轮螺帽。
中文
图 18
2. 分解
分解顺序与安装顺序相反。
注意！
确认切割轮或金刚石砂轮已安装牢靠。
注：
○ 使用工具时，请避免通过更改馈送率来过度用力。
○ 切割轮的轮罩将产生磨削火花，使温度大幅升高。请勿在操作时触摸轮罩。
LED 灯警示信号
该产品设计出具有保护该工具以及电池的功能。如表 7 所示，拉动开关后，如果在操作过程中触发任意保护功能，LED 灯将闪烁。当启动任何保护功能，立即将您的手指从开关上移开并按照正确步骤所描述的指引进行操作。
表 7
| 保护功能 LED | 灯显示 正确步骤 | |
| 负重过度保护 | 开启 0.1 秒 / 关闭 0.1 秒 | 解除负担过重原因。 |
| 反冲保护 | ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ △ □ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▩ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▤ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▯□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ | |
USB设备的充电方法
警告！
○ 使用之前请检查 USB 连接线缆是否有破损或损坏。
使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。
○ 不使用产品时，请用橡胶盖封好 USB 端口。
USB 端口中落入灰尘等可能会导致冒烟或着火。
注：
○ USB 充电过程中，可能会有偶尔暂停。
○ USB 设备未充电时，请将充电器上拔下 USB 设备。
否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。
○ 根据设备类型，可能无法对部分 USB 设备进行充电。
(1) 选择充电方式
根据所选的充电方式，将电池插入充电器或连接电源线插入插座。
○ 将 USB 设备插入插座进行充电（图 19-a）。
○ 将 USB 设备和电池插入插座进行充电。(图 19-b)
(2) 连接 USB 线缆。(图 20)
拔下橡胶盖并将市售的 USB 线缆（匹配充电的设备）紧紧插入 USB 端口。
图20
中文
(3) 充电完成时
○ 检查 USB 设备以检验充电状态。
○ 从插座中拔下电源线。(图 21)
○ 用橡胶盖盖住 USB 端口。
图21
维护和检查
警告！
○ 确保关闭开关并取出电池。
○ 使用有裂纹、变形或者受损的砂轮可能会导致砂轮破裂并造成严重伤害。
1. 检查钹形砂轮
确保钹形砂轮没有裂缝、表面无缺陷。
2. 检查安装的螺丝
定期检查所有安装的螺丝，确保螺丝已完全拧紧。如果螺丝松动，请立即重新拧紧。否则可能导致严重的危险。
注意！
如果使用螺丝松动的电动工具，将非常危险。
3. 检查端子（工具和电池）
确保端子上没有堆积削屑和灰尘。
在操作前、操作时和操作后需要时常检查。
注意！
请清除端子上的削屑或灰尘。
否则可能导致故障。
4. 清洁外部
当充电式角向磨光机脏污时，请用柔软的干布或沾有肥皂水的布片擦拭。请勿使用会溶化塑料的含氯溶剂、汽油或油漆稀释剂。
5. 过滤器清洁和检查
警告！
当用吹风枪清洁过滤器时，请戴防护眼镜和防尘口罩。否则，可能会导致吸入碎屑或灰尘，或者使眼睛暴露其中。
使用后，请使用软刷清除粘附在过滤器上的任何切屑或灰尘。（图 22）。定期检查过滤器，确保其没有刮擦、碎裂或撕裂。如果过滤器有任何损坏，请更换新过滤器。
注：
○ 如果网眼堵塞致使切屑或灰尘无法清除，请拆下过滤器并用气枪等清洁。（图 23）
○ 在清洁之后，确保紧固地装好过滤器。
6. 电动机的维护
电动机绕线是电动工具的心脏部。应仔注：
为了排出切屑和灰尘，请定期空载运行电机。
7. 收藏
充电式角向磨光机应收藏于温度低于 40^ C 和小孩拿不到的地方。
注：
存放锂离子电池
在存放前请确保锂离子电池已完全充电。
电池在低电量的状态下长时间存放（3 个月或更长），可能会导致电池性能劣化，使用时间明显减少或无法进行充电。
但是，即使是使用时间明显减少的电池，通过反复充电和使用2-5次，有时也可恢复使用时间。
若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用寿命并更换新的电池。
注意！
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于HiKOKI牌无线电动工具的重要通知：
请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们无法保证我们无线电动工具的安全性和使用性能。
图22
图23
选择附件
根据特定作业选择适合的附件。
有关详细信息请联系HiKOKI授权服务中心。
产品编号：313933 产品编号：938332Z 扳手 扳手
(100mm)
产品编号: 373072
砂轮垫圈(A)
UC18YSL3 (14.4V-18V) 充电器
上海市闵行区浦江工业园区三鲁路3585号7幢3楼
制造商
广东高壹工机有限公司
广东省广州市番禺区化龙镇工业路富裕围工业村
Koki Holdings Co., Ltd.
205
编号：C99747021 G
发行日期：2022年5月
中国印刷
- 1）工作场地的安全
- 2）电气安全
- 3）人身安全
- 4）电动工具使用和注意事项
- 中文
- 注意！
- 砂磨或砂磨切断操作的通用安全警告
- 反弹和相关警告
- 砂磨或砂磨切断操作的专用安全警告
- 对砂磨切断操作的附加安全警告
- 充电式角向磨光机的一般安全说明
- 警告！
- 其它安全警告
- 电池和充电器的使用注意事项
- 锂离子电池使用注意事项
- 锂离子电池运输
- 注：
- 符号
- 零件名称
- 电动工具
- 标准附件
- 用途
- 规格
- 电池的安装法
- 将充电器的电源线连接到插座。
- 将电池插入充电器。
- 充电
- 充电指示灯的指示状态
- 关于新电池的放电。
- 较长时间保持电池性能的方法
- 作业之前
- 安装并调整轮罩
- 关于模式切换功能
- LED灯的使用方法
- 注意!
- 磨光机的操作
- 使用适当的研磨角。
- 按正确的方向移动磨光机
- 调整操作所需的光洁度。
- 砂轮的组装与分解（图 17）
- 组装
- 分解
- LED 灯警示信号
- USB设备的充电方法
- 选择充电方式
- 连接 USB 线缆。(图 20)
- 充电完成时
- 维护和检查
- 检查钹形砂轮
- 检查安装的螺丝
- 检查端子（工具和电池）
- 清洁外部
- 过滤器清洁和检查
- 电动机的维护
- 收藏
- 关于HiKOKI牌无线电动工具的重要通知：
- 选择附件
品牌 : HiKOKI
型号 : G3610DVE
类别 : 角磨机
