PDP-LX608G - 电视 PIONEER - 免费用户手册

产品类型	等离子电视
品牌	先锋
型号	PDP-LX608G
屏幕尺寸（对角线）	60 英寸
分辨率	1920 x 1080 像素

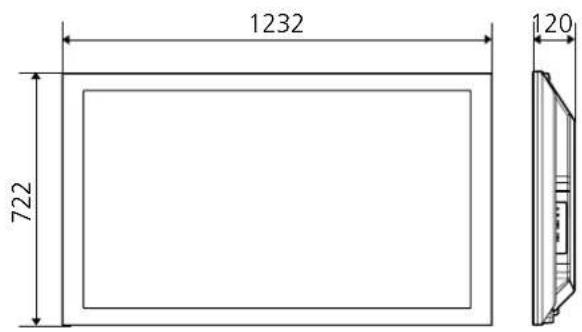

尺寸（约）	请参阅手册获取精确尺寸
重量	55.0 千克（121.3 磅）
电源要求	110 V 至 240 V 交流电，50 赫兹/60 赫兹
功耗（待机）	507 瓦（110 V 交流电时待机 0.2 瓦）
音频放大器输出	17 瓦 + 17 瓦（1 千赫兹，10%，6 欧姆）
音效	SRS FOCUS/SRS/SRS TruBass
支持彩色制式	PAL/SECAM/NTSC/4.43 NTSC/PAL-M/PAL-N
电视接收制式	PAL: B/G, D/K, I; SECAM: B/G, D/K; NTSC: M/N
调谐器频率范围	甚高频/特高频 44.25 兆赫 – 863.25 兆赫
输入端子	HDMI（3 后置），分量视频（2），S-视频（3），复合视频（3），PC RGB，USB，天线
输出端子	监视器输出（AV），低音炮（可变），耳机，扬声器（6 欧姆 – 16 欧姆），控制输出（SR+）
遥控器范围	最远 7 米，30 度角内
清洁说明	使用随附的干布；对于污垢，用蒸馏水稍微沾湿布料，然后擦干
主要特点	Orbiter（防残影），Direct Color Filter（直接彩色滤光片），Intelligent Mode（智能模式），PureCinema（纯影院），HDMI Control（HDMI 控制），Teletext（图文电视），Home Gallery（USB 家庭画廊）
安全注意事项	接地插头，需要通风空间，不要堵塞通风口，仅使用先锋配件进行安装

常见问题 - PDP-LX608G PIONEER

如何防止我的先锋 PDP-LX608G 屏幕烧屏？

长时间避免静态图像可以最大限度地减少屏幕烧屏。使用 Orbiter 功能（设置为模式 1），启用 侧边遮罩检测，并选择 节能模式 1。此外，定期显示全屏移动图像，避免长时间观看没有侧边遮罩的 4:3 或宽银幕内容。

PDP-LX608G 待机模式下的功耗是多少？

待机模式下，110 V 交流电时功耗为 0.2 瓦。运行时功耗为 507 瓦。

为什么我的遥控器不工作？

确保遥控器处于 电视模式（按 SELECT 直到电视指示灯亮起）。检查电池是否安装正确（+/-）且电量充足。移除遥控器和传感器之间的障碍物，避免强光。操作范围为传感器 最远 7 米，30 度角内。

我可以将笔记本电脑连接到 PDP-LX608G 吗？

可以，使用 PC 输入端子（15 针 D-sub），并将音频连接到 PC 音频输入。电视支持模拟 RGB 信号。使用 INPUT 按钮选择 'PC'。

如何清洁屏幕？

用随附的 干清洁布 轻轻擦拭屏幕。对于顽固污渍，拔掉电视插头，用 蒸馏水 稍微沾湿软布（不要湿透），小心擦拭，然后用干布擦干。切勿使用液体清洁剂或研磨材料。

HDMI 控制功能有什么作用？

HDMI 控制允许您通过电视遥控器控制连接的先锋设备（如录像机或影音系统）。它支持 暂停直播电视、直接录制 和 影音声音切换 等功能。需要兼容的 HDMI 电缆并在菜单中进行正确设置。

如何访问图文电视功能？

在观看播送图文电视的频道时，按下遥控器上的 图文电视按钮（标有图文电视符号）。使用数字按钮选择页面（100-899），彩色按钮选择主题，◄/► 选择子页面。

为什么观看 4:3 内容后屏幕某些区域看起来更暗？

对于等离子电视来说这是正常现象，是由于荧光粉老化造成的。为了减少不均匀磨损，请使用 侧边遮罩 设置调整灰色条的亮度，启用 自动尺寸 拉伸内容，并将 Orbiter 设置为模式 1。在不同内容类型之间切换有助于缓解。

如果电视无法开机，我该怎么办？

检查电源线是否牢固插入正常工作的插座。确保电视上的 主电源按钮（⏻）已按下（不仅仅是待机）。如果 STANDBY 指示灯为红色，请按遥控器或电视上的 STANDBY/ON 按钮。如果仍然没有电，请拔下电源插头 1-2 分钟，然后重试。

将这台电视安装在墙上安全吗？

仅使用 先锋认可的安装支架，并遵循安装手册。电视重 55.0 千克，因此壁挂安装必须由合格的专业人员进行。确保墙壁能承受重量，并使用随附的端子位置表（适用于 LX608G）。

用户手册 PDP-LX608G PIONEER

非常高亮度的字元、影像或固定式字元顯示在電漿電視螢幕上時，即使以相對短的時間顯示，影像就可能因面板剩餘的電荷而停留在螢幕上。但這不是故障情況。這種殘影延滯現象可透過以全螢幕顯示移動影像的方式漸漸消除。

灼影：

如果所述的影像長時間連續或重複顯示時，連續顯示影像和螢幕其他部位之間的亮度會產品差異，因灼影的緣故導致影像殘留在螢幕上。請注意，如果發生這種灼影情況，則很難將螢幕完全回復到灼影之前的狀態。購買本產品後，儘快注意是否容易發生這種現象。

顯示容易灼影的範例

• 如果重複觀看的地面數位廣播節日的螢幕顯示大小是4:3，則螢幕左側和右側上的黑色寬邊以外的正常顯示區域會變得容易灼影。
• 如果以原始大小觀看劇院大小的影像，則螢幕頂部和底部上的黑色寬邊以外的正常顯示區域會變得容易灼影。
• 如果長時間觀看（或重複觀看）螢幕上顯示時間或電視台名稱的節日，顯示的字元容易灼影在螢幕上。
• 如果長時間顯示例如個人電腦畫面或遊戲畫面等固定式影像時，這種類型的影像容易灼影在螢幕上。

防止灼影

建議您在使用電漿電視時注意下列所述的事項，特別是在購買本產品後儘快使用以避免螢幕灼影。

• 儘可能在每次顯示上述容易灼影影像時避免使用本產品。
• 使用本產品時，「Orbiter 模式」功能設定為「模式」。 (⇒請參閱有用的調整設定值：「Orbiter 模式」)。
• 以4:3或劇院螢幕尺寸觀看節目廣播時，使用遙控器切換螢幕尺寸以顯示全螢幕影像。（將螢幕尺寸切換到「寬螢幕」，例如使用遙控器上的螢幕尺寸按鈕（⇒請參閱部件名稱：「遙控器」）。
• 將側邊遮條功能設定為「開」 請參閱有用的調整設定值：「偵測側邊遮條」）。
• 以4:3螢幕尺寸觀看時，將顯示在螢幕左右兩側的側邊遮條亮度設定為「亮度同步」中的「自動」。⇒請參閱有用的調整設定值：「改變螢幕兩邊亮度（側邊遮條）」。
  • 觀看時，建議將省電功能設定為「模式」以降低亮度（⇒請參閱設定：「電源控制」）。

重要

等邊三角形內帶有箭頭的閃電符號旨在引起用戶警惕，因本產品機殼內有無絕緣“危險電壓”，可能很大程度造成觸電的危險。

小心

有電擊的危險 請勿打開

注意

為避免觸電危險，請勿拆卸蓋子（或背面板）。機內沒有可供用戶自行修理的零部件。維修事宜交由有資格的維修人員進行。

等邊三角形內的感嘆號旨在提醒用戶注意本機附帶的資料中有關操作和維護（修理）的重要說明。

D3-4-2-1-1_ChH

注意

本機心開關不完全將電源自交流電插座切斷。因電源線為本機主要電源切斷裝置，您需要將插頭拔除以切斷所有電力。因此，請確認本機安裝時電源線可輕易自交流電插座拔除以防止意外。為防止火災，當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。 D3-4-2-2-2a_A_ChH

警告

本機不防水。為防止起火或觸電事故，請勿將本機置放於任何承裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、濺水、雨中或潮濕環境中。 D3-4-2-1-3_A_ChH

注意：在台灣本機隨附之電源線必須連接至110 V的AC電源插座。

警告

第一次插置電源前，請仔細閱讀下列部分：

電源供給的電壓因國家或地區而異。請確認本機使用之地區的電源供給電壓符合本機後面板上所寫之電壓〔230 V 或 120 V〕要求。 D3-4-2-1-4_A_ChH

警告

本產品配有一三線制接地插頭 - 該插頭具有第三（接地）插腳。該插頭僅能與接地式電源插座配合使用。若您無法將插頭插入插座，請聯絡電工更換適合的插座。請勿違反接地插座的安全目的。 D3-4-2-1-6_A_ChH

操作環境

操作環境溫度與溼度：

+0 ℃ 至 +40 ℃ (+32 ℃ 至 +104 ℃)；小於 85 %RH（勿堵塞冷卻孔）請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。

如下所示的符號會出現在本產品的標籤上。它們旨在警告本設備的操作人員和維修人員注意可能存在的潛在危險情況。

警告

該符號表示可能會造成人員受傷或物品損壞的行為。

注意

該符合表示可能會造成嚴重人員傷亡的行為。

警告

為防止火災，請勿將明火源（如點燃的蠟燭）放置於本機上。 D3-4-2-1-7a_A_ChH

通風

在安裝本機時，要確保在本機周圍留有空間通風，以改善散熱條件（關於所需空間的最小要求，請參閱第15頁）。

警告

機殼上具有之縫隙及開口用於通風，以確保本產品之正常操作並防止過熱。為避免火災，請勿堵塞開口或用物品（如報紙、桌布、簾幕）將其覆蓋，也請勿在厚毯或床上操作本機。

待機 / 開機按鈕

待機：當電視處於待機狀態，主電源斷電而顯示器無法操作。

待機 / 開機指示燈

當電視處於待機模式時，指示燈亮紅燈。當電漿電視處於開機模式後，指示燈則亮藍燈。

台灣地區專用

請仔細閱讀本份操作手冊，以了解如何正確操作您所購買的電漿電視。在您閱讀完後，請將手冊置於安全的地方以備未來參考。在某些國家或地區，電源插頭和插座的形狀可能會與圖例中所示不同。不過在連接方法及本機操作等方面均為相同。

除非另有指定，否則本手冊中的圖解僅適用於 PDP-LX508G。

目錄

01 重要使用資訊....6

02 安全注意事項.....9

安裝注意事項....10

03 隨機配件 ..... 11

04 部件名稱 ..... 12

電漿電視 12

遥控器 14

05 準備.....15

安裝電漿電視....15

搬動電漿電視....15

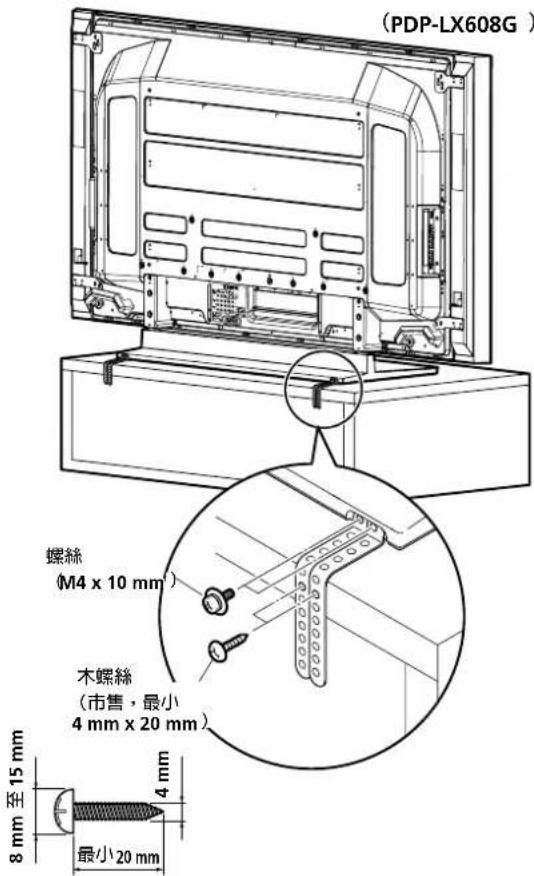

防止電漿電視翻覆 16

基本接線方式....17

將遙控器準備好 19

遙控器的操作範圍 19

06 觀賞電視 ..... 20

打開電源....20

將系統置於待機模式....20

切換頻道....21

改變音量和聲音....21

切換節目語音聲道 22

使用多畫面功能....22

静止影像....23

07 HOME MENU ....24

HOME MENU 概述 24

使用 HOME MENU 25

08 設定 ..... 26

自動設定電視頻道....26

手動設定電視頻道....26

抑制影片雜訊....27

設定兒童鎖 27

隱藏音效失真....27

標示電視頻道....28

分類預設電視頻道....28

語言設定 28

AV 選擇....29

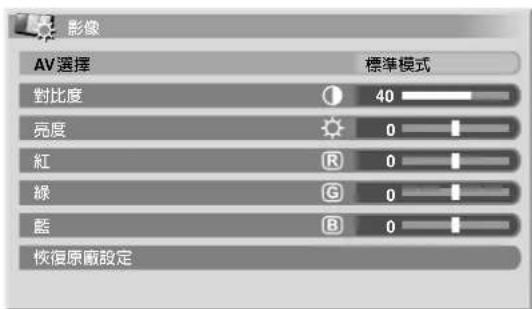

畫面基本調整....29

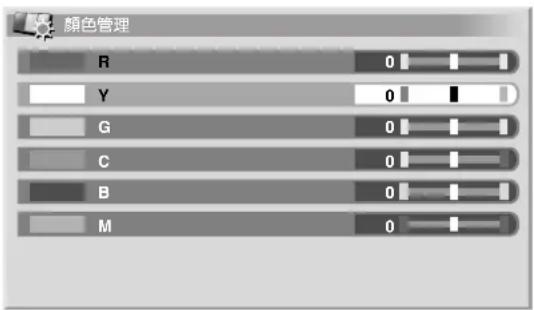

進階調整畫面....30

比較螢幕上的調整畫面 33

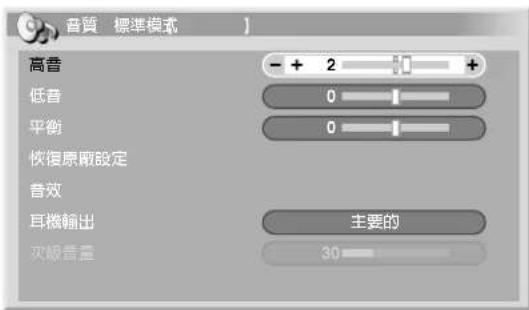

聲音調整 34

聽副畫面的聲音請使用耳機 34

電源控制 35

09 有用的調整設定值.....37

切換垂直驅動模式 （僅適用於AV輸入源） 37

調整影像位置 （僅適用於AV輸入源） 37

自動調整影像位置和時脈 （僅適用於PC輸入源） 37

手動調整影像位置和時脈 （僅適用於PC輸入源）....38

彩色制式設定 38

選擇遊戲模式 38

手動選擇畫面大小....38

自動選擇螢幕大小....39

偵測側邊遮條 39

改變螢幕兩邊亮度 (側邊遮條) 40

室內光線感應器 40

藍色 LED 調光器 40

Orbiter 模式....40

視訊圖樣 41

睡眠定時器 41

使用密碼 41

目錄

10 搭配其他設備使用 ..... 43

連接數位調諧器 43

連接 DVD 播放器 43

連接錄影機....44

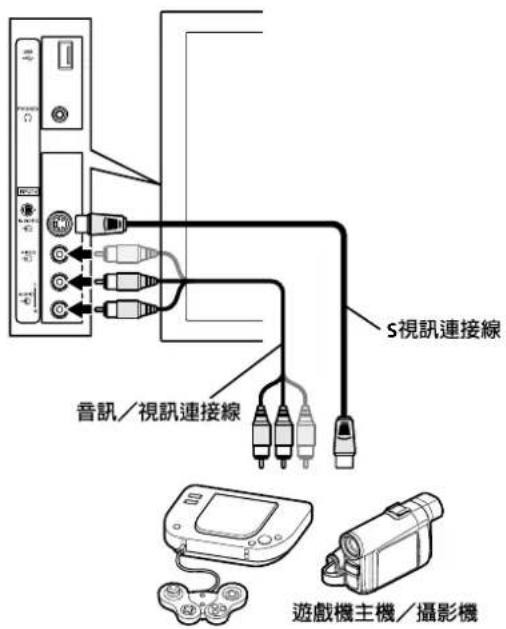

連接遊戲機主機或攝影機 44

連接個人電腦 45

連接擴大器 /AV 接收器 45

避免不要的回應 45

使用 HDMI 輸入 46

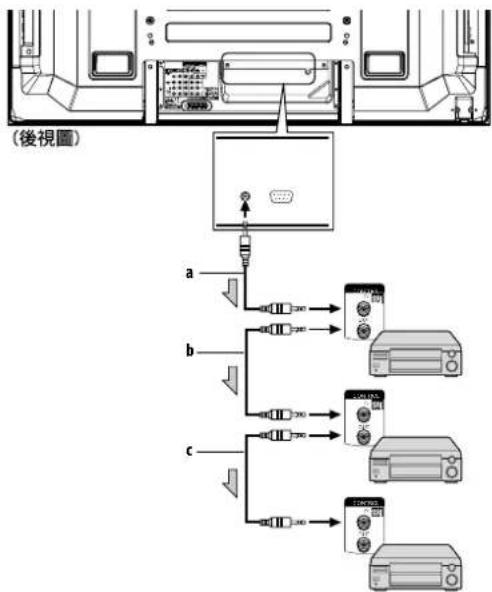

使用控制線....48

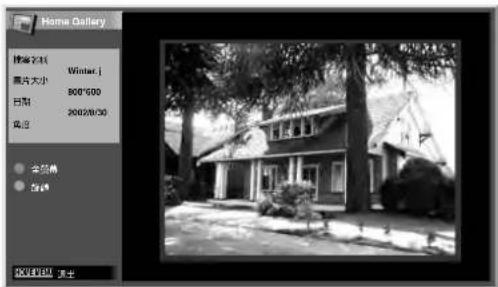

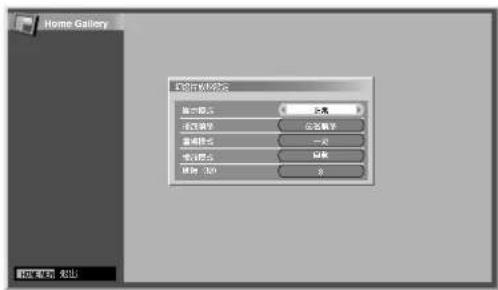

使用 USB 介面（Home Gallery 功能）.....49

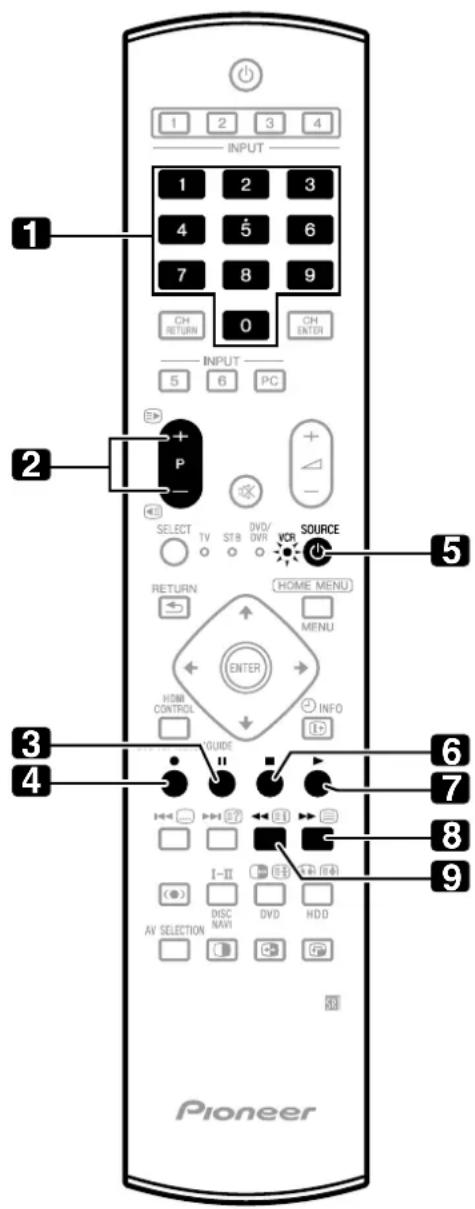

使用隨本產品附贈的遙控器控制其他設備 51

11 使用 HDMI 控制 ..... 56

使用 HDMI 控制功能 ..... 56

連接 HDMI 控制 ..... 57

設定 HDMI 控制 ..... 59

使用 HDMI 控制選單....60

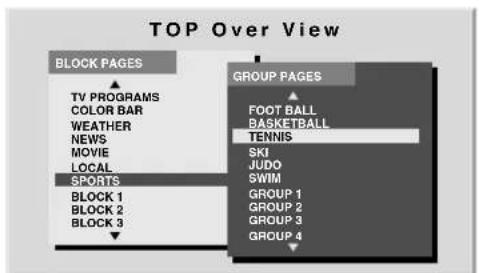

12 使用圖文電視 61

使用圖文電視功能....61

圖文電視基本操作....61

13 其他資訊....63

故障排除 63

15 針 D-sub 型接頭之訊號配置 ..... 65

各國及地區標準頻道分配選擇 65

規格 66

第1章

重要使用資訊

為能盡情地享用此款先鋒公司的 PDP-LX608G/PDP-LX508G 型電漿電視，請先仔細閱讀以下資訊。

擁有先鋒的 PDP-LX608G/PDP-LX508G，您就等於擁有壽命長又可靠度高的高品質電漿電視。為能產生卓越品質的影像，此款先鋒公司的電漿電視不僅結合頂級工藝的設計和結構，更採用了相當精密及高度先進的技術。

先鋒公司的 PDP-LX608G/PDP-LX508G 電漿電視採用最新式彩色濾光技術：直射彩色濾光技術。和先前的機型比較起來，直射彩色濾光片改善了色彩或圖片使得原畫面重現。在電視的製造過程或是未來再循環利用的時候，直射彩色濾光技術不但淘汰了玻璃板必須置於電漿板前面的舊技術，更達成了先鋒立志在消費性電子的領域裡減少環境污染的目標。

在其整個使用壽命，此款先鋒公司的 PDP-LX608G/PDP-LX508G 的亮度退化現象與其他螢幕一樣非常緩慢 （例如，傳統映像管式電視）。為能長時間在先鋒公司的電漿電視上享受絕美而明亮的影像，請仔細閱讀並遵守以下使用指南：

使用指南

所有磷光體型螢幕（傳統映像管式電視）在長時間顯示靜態影像下會受到影響。電漿電視亦不例外。如果遵循一些基本注意事項，就可避免螢幕上「殘影」和一些永久性影像的生成。只要遵守下面建議，就可確保您的電漿電視長時間保持滿意的顯示效果：

• 請儘可能避免經常顯示相同影像或幾乎靜止的動態影像（例如，含有靜止部分的電玩影像）。
• 不要長時間顯示圖文電視。
• 避免過長時間經由數位調諧器、DVD 播放器、錄影機或其他任何設備來觀看在屏顯示畫面 OSD）。
• 當從電視機、錄影機、DVD播放器或其他任何設備來使用靜止影像模式，不要讓同樣的定格影像或暫停畫面保持太長的時間。
• 不要長時間連續顯示同時帶有非常明亮和非常黑暗區域的影像。
• 玩遊戲時，強烈建議選用 AV 選擇」中的「遊戲」模式設定。然而，請勿長時間使用此項模式。
• 在結束遊戲、顯示 PC 影像或是其他任何靜止影像後，最好能以三倍於先前靜態式／活動影像的時間，利用「寬螢幕」或「全螢幕」設定觀賞正常的活動影像。
• 電漿電視在使用後，務須將顯示畫面切換至「待機」模式。

安装指南

先鋒公司的 PDP-LX608G/PDP-LX508G 電漿電視採用超薄設計。為了確保安全，請以正確方法固定或安裝電漿電視，以免機器因震動或不小心動到而翻落。

請務必使用先鋒公司所設計的零件及配件來安裝本產品。如若使用的不是先鋒支架或安裝托架，安裝便會不穩定，並因此造成個人受傷。如果想要自行設計個性化的安裝方式，那麼請向購買本機的經銷商諮詢。為了確保安裝正確，必須由有經驗的、經過資格認證的專業人員來安裝本機。先鋒公司對於使用了其他公司生產的零件和配件而引發的事故或損害，概不負責。

爲了避免故障或過熱，安裝時要確保上機上的散熱孔保持暢通，以保證散熱良好：

• 本機與其他設備、牆壁之間保持適當距離 （關於所需空間的最小要求，請參閱第15頁）。
• 不要將本機置於通風不良的狹窄空間內。
• 不要用布或其他類似物品覆蓋本機。
• 請採用最小的真空吸塵器吸力，然後用吸塵器將本機側面和後面的散熱孔上積聚的灰塵清掃乾淨。
• 不要將本機置於地毯或毛毯上。
• 切勿讓本產品保持在傾倒的狀態。
• 切勿將本產品上下顛倒。

如果在通風不良的場所使用本機，可能會使本機內部溫度升高，導致故障。當內部或周圍的溫度超過一定程度時，本顯示器會自動關閉電源，以便冷卻內部電子元件，避免發生危險。

下列情況都有可能引起本機故障：未選擇適當安裝地點、產品組裝、安裝、固定或操作不當等等。然而，先鋒公司對類似意外或故障，概不負責。

備註

以下條文裡，有關一般的影響和以磷光為上顯示器的特色等，皆不在保證書保證的範圍；

- 磷光板永久有殘影。

- 開置的小燈短暫亮著。

- 顯示板有異聲，例如：風扇馬達的噪音、電子迴路的聲響、顯示板的噪聲。

注意

- 先鋒公司對於因個人或其他人不當使用本產品所引起之任何損壞、使用中發生故障、其他產品相關問題，及公司必須承擔產品使用以外之情形，恕概不負責。

電漿電視的保護功能

當靜態影像 （例如照片和電腦影像）在螢幕上停留時間過長，螢幕會逐漸調暗。這是由於電漿電視的保護功能在偵測到靜態影像時，會自動調整亮度以保護螢幕；這不是故障。在偵測到靜態影像持續超過約三分鐘時，螢幕便會調暗。

有關電漿像素的瑕疵

電漿電視藉由像素來顯現畫面。先鋒公司的電漿電視顯示面板有大量的像素。（視面板尺寸：50 英吋 /60 英吋螢幕有超過 310 萬個畫素。）先鋒所有的顯示面板都是以超高精確的技術製造並經過個別品質操作才完成。

有少部分的像素是永遠關閉或開啟的，因此導致黑的或是彩色的像素永久固定在螢幕上。

這樣的瑕疵對電漿電視而言是正常的，因為這就是技術所產生出的結果。

當欣賞一部一般的廣播節目時，而且距離在介於 2.5 m 与 3.5 m 之間時，（是靜止或是單色色彩畫面，不是指測試卡），如果瑕疵的像素還是清晰可見，請跟供應商聯絡。

如果瑕疵的像素在關機時或是單色畫面仍然可見，這樣瑕疵是正常的。

紅外線

電漿電視在特性上會釋放出紅外線。視電漿電視的使用情形，相對會影響周圍設備的遙控器會受到影響、或對使用紅外線的無線耳機造成干擾而產生雜音。此時，應將設備置於不致影響遙控感應器的地方。

收音機干擾

縱使本產品符合規格，亦會釋放少量的雜訊。若將 AM 收音機、個人電腦及錄影機裝設在本產品的附近，即會使本產品受到干擾。此時，請將上述設備裝設在遠離本產品的位置。

電漿電視驅動聲音

電漿電視的顯示山高階像素所組成，依據所接收的訊號將像素點亮。這種方式會使你從電漿電視聽到嗡嗡的聲音或是電子電路的聲音。

請勿將標籤及膠帶貼在產品上

以免造成機箱褪色或產生刮痕。

長時間不用本產品時

長時間不用本產品時，其性能便會相對地減弱。此時，應偶爾開啓本產品運轉。

冷凝現象

若突然將本產品從低溫場所移至暖熱的環境、或在冬天早晨開啓電熱器後，可能會在產品的表面或內部形成冷凝現象。若有凝結水產生，應稍等片刻，待凝結水散發後再打開本產品。在有凝結水產生的情況下使用本產品，可能會造成故障。

清潔螢幕的表面

清潔螢幕表面時，請使用隨附的乾淨乾布輕輕擦拭它。

注意

太用力壓螢幕會刮傷螢幕表面的特殊塗層。如果用乾布輕輕擦拭無法除去污垢，請先將電源插頭從電源插座上拔下，然後執行下列程序。

1. 使用一塊柔軟且未經處理的布沾上蒸餾水。 「經過處理」的布含有亮光劑或其他化學藥劑，例如市售的眼鏡清潔布。
2. 擰掉布的水份，使它微溼而不會太溼。 確定將布完全擰乾。使用溼布清潔表面會使水份滲入螢幕內，導致螢幕損壞。
3. 使用溼布輕輕擦拭螢幕表面。
4. 再使用螢幕附贈的乾布擦拭表面一次，以清除所有殘餘水份並避免留下水痕。

清潔前方外框的光滑表面

清潔前方外框的光滑表面時，請用乾的軟布輕輕擦拭。使用我們提供的清潔布或是類似的布（例如：棉布和棉絨）。如果使用有灰塵的布或硬布，本產品的表面將會刮傷。

清潔機殼

當清理電視的外框時，請用乾淨的軟布輕輕擦拭（例如：棉布和棉絨）。如果你使用髒的或是硬布擦，而且大力擦拭，則外框的表面會刮傷。

本產品的機殼主要是由塑膠製成。請勿使用化學物品（例如乙醚、稀釋劑）來清潔機殼。使用這些化學物品可能會導致塑膠變質或表面塗層脫落。

請勿使本產品接觸到揮發性氣體或液體 （例如殺蟲劑）。不可使本產品長時間接觸橡膠或乙烯基產品。塑料內塑化劑的作用可能會引發變質或塗層剝落。

如果您使用濕布來清潔機殼的表面，則殘留在表面的水滴可能會滲入產品內部導致故障。

電漿電視背面之把手

不可拆除電漿電視背面把手。

在移動電漿電視時，請多加一人協助，並利用電漿電視背面把手。在移動電漿電視時，不要僅握住一個把手。

在安裝和搬運電漿電視時，不要使用把手懸掛本產品。不要用把手防止本產品傾斜。

冷卻風扇的雜音

當電漿電視的周遭溫度升高時，冷卻風扇馬達的轉速亦會相對提高。您可能會聽到風扇馬達的聲音。

若要長時間使用本產品

省電功能可以長時間維持螢幕的效率。若要長時間維持螢幕的效率，建議將省電功能設定為「模式」。

注意

畫面滯留及殘影延遲

顯示靜態畫面過久，即可能導致殘影延遲。此一問題的可能肇因有二：

因剩餘電荷造成殘影延滯

當極高亮度的影像元件顯示連續顯示一分鐘以上，就可能因剩餘電荷而造成殘影延遲。但在顯示動態影像後，殘影延遲就會消失。殘影延遲消失的快慢則視亮度及靜態顯示的時間而定。

因灼影造成的殘影 （延遲影像）

避免電漿電視連續顯示同一靜態影像過久。

若連續長時間或一連數天短時間顯示相同影像，就會導致螢光材質灼影而形成永久性的殘影。這些殘影若在事後顯示動態影像時並不顯著，但無法完全消除。

備註

• 若要避免螢幕灼影造成的損壞，本電漿電視將在顯示影像5至10分鐘之後，自動關閉例如系統本身的Home Gallery功能和HOME MENU等圖形使用者介面元件產生的靜態影像。
• 若要避免螢幕灼影，觀看節目時電漿電視會自動微調顯示位置（請參閱第40頁的Orbiter模式）。

避免螢幕灼影

• 除了會侵犯版權的作法以外，本公司建議您以全螢幕方式觀賞顯示的影像 （請參閱第8頁）。
• 將「側邊遮條」功能設定為「開」，本產品將偵測到包含側面遮條的高畫質 16:9 畫面比例影像，而且將自動新增或側面遮條或以全螢幕顯示影像，可更有效率地避免螢幕灼影（請參閱第39頁的偵測側邊遮條）。

第2章

安全注意事項

電可以用來執行許多有用的功能，但是如果處理不當，亦可造成個人傷害或財產損失。本產品在設計製作之時已然將安全列為第一優先。但是，不當使用仍然會造成觸電或引發火災。為免發生可能的危險，在安裝、操作和清潔本機時，請遵守以下指示。為確保您的安全並延長本機的使用壽命，請在使用本機之前，務必認真閱讀以下注意事項。

1. 詳閱說明－操作本產品前，請確實詳閱所有安全與操作說明。

2. 保管說明－請妥善保管所有安全與操作說明，以備日後參考。

3. 留意警告－請確實遵照產品上與操作說明內之所有警告事項。

4. 遵照說明－請確實遵照所有操作與使用說明。

5. 清潔－清潔前，請將本產品之插頭從牆上插座拔下。清潔電視時，請使用我們所提供的乾淨布擦拭或是其他軟布（例如棉布或是棉絨）。請勿使用液體或噴霧清潔劑。

6. 附件一 不要使用非製造商推薦的附件。使用不合適的附件可能會導致事故。

7. 水與濕氣－請勿在以下地點使用本產品：靠近水的地方，例如浴缸、洗臉檯、洗碗槽或洗衣槽附近；濕氣重的地下室；或游泳池附近。

8. 支架－請勿將本機置於不穩之手推車、支架、三角架或置物檯上。否則可能造成本機意外滑落或摔落，造成個人嚴重受傷以及產品嚴重損壞。本產品僅可與製造商建議之手推車、支架、三角架、托架或置物檯，或隨機搭售之附件併用。若有意將本機固定在牆上，請務必遵照製造商的指示來做。請僅使用製造商建議之固定專用零件。

9. 本機置於手推車上時，請小心運送。突然煞車、用力過猛與地面不平，皆可能造成本機從手推車上翻落。

1. 通風－本機上之通風口與其開口是通風用。因此絕不可將這些通風口或開口堵住或塞住，否則通風散熱不良會使本機過熱，進而縮短本機的使用壽命。請勿將本機放置於床上、沙發、地毯或其他類似表面上，以免堵住這些通風口。本產品在設計上不適用於嵌入式安裝，若無供以正確之通風或遵照製造商之指示，則不可將本機置於書櫃、機架此種封閉空間內。

2. 電源－本產品僅適用於規格標籤上所註明之電源種類。如不確定您家中使用之電源種類型，請向經銷商或當地電力公司查詢。

3. 電源線之保護 — 在配置電源線時，應避免電源線被踩到、或在上面擺放其他物品。請檢查插頭和電源線，確保完好無損。

4. 本產品中所用之電漿電視螢幕係以玻璃製作。因此，一日本機發生摔落或受到撞擊，玻璃即會破碎。萬電漿電視螢幕破碎，請小心不要被碎玻璃割傷。

5. 電源過載－請勿造成牆上電源插座或延長線電壓過載。否則可能引發火災或導致電擊。

6. 異物與液體侵入 — 絕對不要從通風散熱孔或其他開口之處將異物插入到本機內。本機內部有高電壓，插入異物會導致觸電和／或使機內零件短路。同樣的道理，也不能將水或其他液體潑灑到本機之上。

7. 維修－請勿自行維修本機。請勿自行維修本產品，因打開或取下外蓋，可能誤觸危險電壓或引發其他危險。一切維修請交由合格服務人員代為處理。

8. 修理－如有以下情況，請將電源插頭白電源插座上拔下，並將本機交由合格人員進行維修。

a. 電源線或插頭受損。
b. 本機被液體灑到，或有異物掉入本機內部。
C. 本機淋到雨或碰到水。
d. 依照操作說明，本機卻無法正常運作。

這時，請只調整操作說明提及之各項控制。不當調整其他控制可能造成產品受損。且往往需合格技術人員費力維修，才可使產品恢復正常運作。

e. 本機掉落或機箱受損。

f. 產品出現明顯異常變化。本機出現任何明顯異常變化，即表示需進行維修。

1. 零件更換－須更換零件時，維修人員務必使用製造商指定、或與原零件有相同性能之零件進行更換。使用未經許可之零件進行更換，將可能引發火災、導致電擊或其他危險。
2. 安全檢查－完成本機任何維修或修理時，務必請維修技術人員進行安全檢查，以確定本產品處於正確操作條件下。
3. 牆壁或天花板安裝－請確實按照製造商所建議安裝本機之方法來進行牆壁或天花板安裝。
4. 熱源－本產品應遠離熱源，例如暖氣裝置、蓄熱器、火爐或其他產熱產品（含擴大器）。
5. 安裝揚聲器之前，請將本機之電源線從交流電源插座上拔下。
6. 電漿電視的螢幕請勿受到強烈撞擊，例如，對其敲打。螢幕可能會因此破損，引發火災或對個人造成傷害。
7. 電漿電視不可受到陽光長時間直射。這會使前保護面板的光學特性產生變化，導致褪色或變形。
8. PDP-LX608G 機型的電漿電視重量約 55.0 kg，PDP-LX508G 機型的重量約 38.3 kg。由於機身超薄且不穩定，在拆卸、搬運和安裝本產品時，至少應有另一人在場，並且使用把手。

安裝注意事項

在安裝任何部件，例如選購的支架時，請遵守以下注意事項。

安裝選購的支架、托架或其他類似部件時

請委託您的經銷商來執行安裝。

務請使用購買時隨機附贈的螺栓。

有關詳情，請參閱選購支架 （或其他類似部件）所附的操作手冊。

安裝其他部件時

請洽詢您的經銷商。

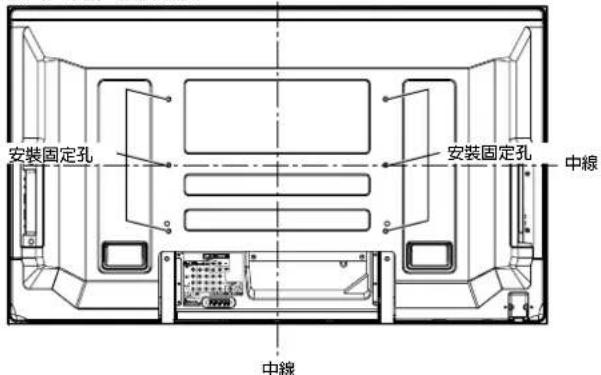

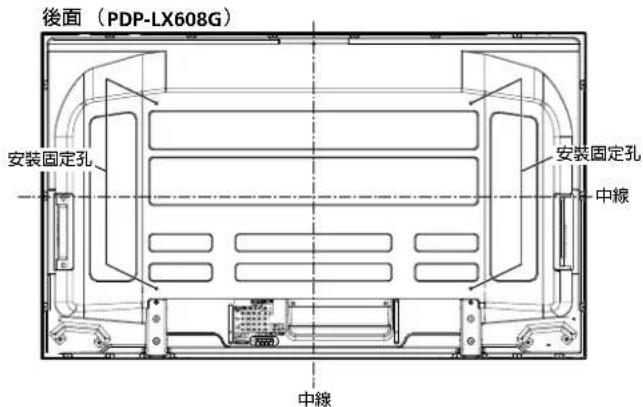

安裝時請使用下圖所示的安裝固定孔：

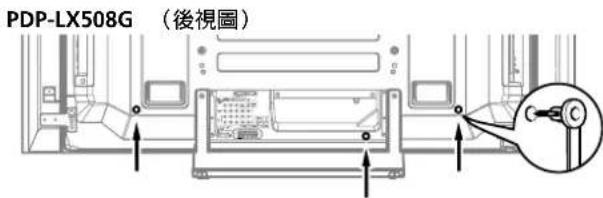

後面（PDP-LX508G）

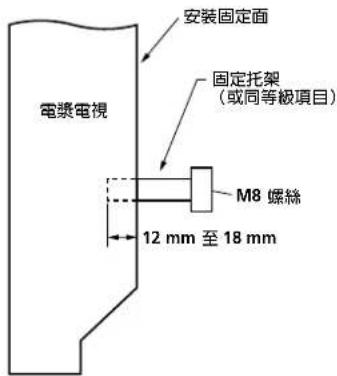

側視圖

注意

• 務請使用四個以上的安裝固定孔，並以水平中線或垂直中線相互對稱。
• 使用 M8 蝶絲，從電漿電視的固定面深入 12 mm 至 18 mm。做法請參閱上面的側視圖。
• 請小心不要堵住電漿電視後面的通風口。
• 由於含有玻璃，務必將電漿電視安裝在平整的表面上。
• 位於左側的上述以外之螺絲孔僅適用於特定之產品。不可將其使用於非特定之產品。
• 請勿將附有揚聲器之電漿電視在腳架上進行拆裝。

備註

• 在此強烈建議您使用先鋒公司精選的安裝用產品。
• 先鋒公司對於使用非先鋒公司精選的安裝用產品所造成的個人傷害或產品損壞，恕概不負責。

第3章

隨機配件

確認包裝箱內附有以下配件。

端子位置表
(使用於將電漿電視安裝在牆上時) (僅適用於PDP-LX608G)

保固卡

操作手册

*1 由哪一條電源線供電視國家而定。

第4章

部件名稱

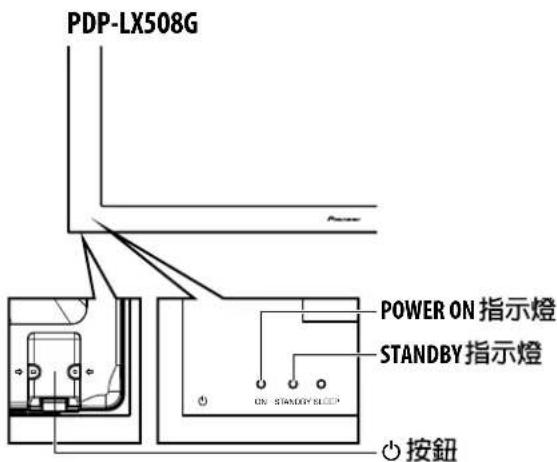

電漿電視

(前面)

PDP-LX608G 和 PDP-LX508G 的側面板上都有的端子。

1 按鍵 （此按鍵位於PDP-LX608G電漿電視側面板的底部與PDP-LX508G後面板的底部。（請參閱第13頁上的1。）如果按鍵在關閉位置，即使按下遙控器上的或0至9或電漿電視上的STANDBY/ON仍無法開啓電源。要開啓電源，請按（您也可以往上滑動PDP-LX608G的）。
2 POWER ON 指示燈
3 STANDBY指示燈
4 SLEEP指示燈
5 室內光線感應器
6 遙控感應器
7 STANDBY/ON 按鍵

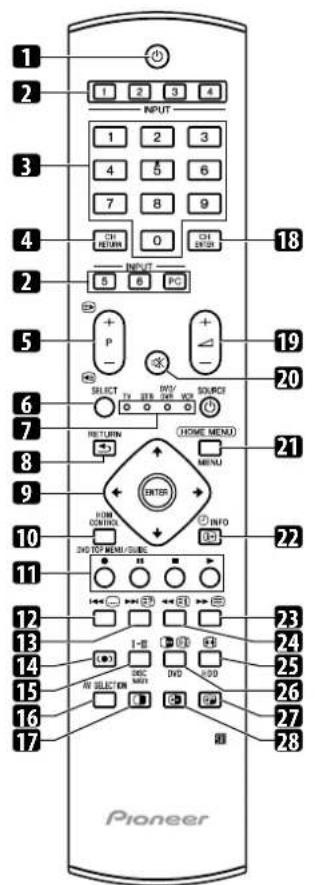

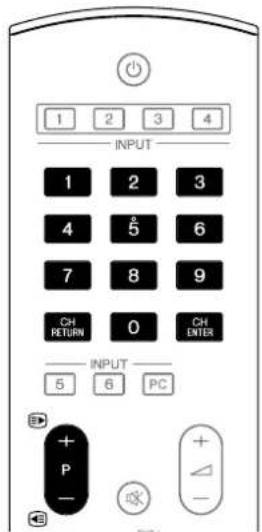

本節說明使用 SELECT 按鍵選擇電視模式時的可用按鍵功能。關於控制其他設備的按鍵，請參閱從第 51 頁開始的使用隨本產品附贈的遙控器控制其他設備。

1 ⏻：打開電漿電視的電源或將其置於待機模式。

2 INPUT：選擇輸入來源（「輸入」、「輸入2」、「輸入3」、「輸入4」、「輸入5」、「輸入6」或「PC」）

3 0至9：電視／外接輸入模式：選擇一個頻道。 圖文電視模式：選擇一個頁面。 STANDBY指示燈亮紅色時，開啓電源。

4 CH RETURN：返回之前所選擇的頻道。

5 P+/P- : 電視／外接輸入模式：選擇一個頻道。

▶/◀：圖文電視模式：選擇一個頁面。

6 SELECT：切換選擇 TV、STB、DVD/DVR 和錄影機，這樣您可以使用隨本產品附贈的遙控器控制其他連接設備。

7 TV、STB、DVD/DVR、VCR：這些指示燈顯示您使用隨本機附贈的遙控器控制其他連接設備時的目前選擇與狀態。

8 → RETURN復到前一個選單螢幕。

9 ↑/↓/←/→：在設定螢幕上選擇一個想要的項目。

ENTER：執行命令。

10 HDMI CONTROL : 顯示 HDMI 控制選單。

11 彩色 （紅／綠／黃／藍）：圖文電視模式：選擇一個頁面。

12 ☐：跳到電視文字廣播的頁面。

13 ☑?: 顯示隱藏字元。

14 (●): 用於選擇音效模式。

15 I-II：設定主／副聲切換模式。

16 AV SELECTION：選擇音訊和視訊的功能。（AV輸入源：最佳化、標準模式、動態、電影、遊戲、運動、用戶。PC輸入源：標準模式、用戶。）

17 ①：按下以選擇雙畫面、子母畫面或單畫面模式。

18 CH ENTER：以數字鍵執行頻道選擇。

19 + / - : 設定音量。

20 咏：静音。

21 HOME MENU：電視／外接輸入模式：顯示 HOME MENU 螢幕。

22 i+ INFO：電視／外接輸入模式：顯示頻道資訊。

23 目：選擇圖文電視模式 （全部電視畫面、全部文本畫面、電視／文本畫面）。

24 ③i：圖文電視模式：顯示 CEEFAX/FLOF 格式的索引頁面。

25 📋：電視／外接輸入模式：選擇畫面大小。

26：電視／外接輸入模式：使動態影像中的一格在螢幕上靜止顯示。再次按下，則取消該功能。

注：圖文電視模式：停止更新圖文電視頁面。再次按下，則釋放保持模式。

27：在子母畫面模式下，移動子畫面的位置。

28：在子母畫面或雙畫面模式下，調換主畫面或子畫面。

備註

- 使用遙控器時，將遙控器對準電漿電視螢幕。

第5章

準備

安裝電漿電視

• 若在電漿電視上方末預留足夠空間，則將會因為未能接收足夠的通風量而無法正常操作。
• 先鋒公司對於使用不當的安裝或穩定、錯誤操作、改裝或天然災害而引發的事故或損害，概不負責。

備註

• 當安裝電漿電視時請確保電視後方有足夠的空氣流通位置，並請將電漿電視與上方和後方保留空間。
• 請確定將電漿電視安裝在不穩的位置。

使用選購的先鋒支架時

詳細請參閱支架隨附的操作手冊。

使用選購的先鋒揚聲器時

詳細請參閱揚聲器隨附的操作手冊。

搬動電漿電視

安裝在機架上時，如下圖所示握住電漿電視。由於電漿電視極重，故須由兩人以上來搬動。

(適用於 PDP-LX608G)

• 切勿利用揚聲器支撐電漿電視的重量。
• 切勿利用揚聲器固定配件來握住電漿電視。

防止電漿電視翻覆

支架安裝好以後，請小心並確認電漿電視不會翻覆，而且已穩固於牆壁和機架上。

將電漿電視在桌上或機架上安裝妥當

將電漿電視安裝穩當如圖示，且使用選購的支架附贈的塑膠帶與螺絲將其銷穩。

備註

- 將電漿電視在桌上或機架上安裝妥當後，使用直徑4 mm 且最小長度20 mm 的螺絲鎖好。

使用木螺絲之前，在桌面面板背面的中間鑽孔。左右側均請採用相同方式來進行此項穩固工作。

固定在牆上

1 使用防掉落的門栓 （掛勾）拴住電漿電視。
2 使用細繩將電漿電視在牆上、柱子或是其他堅固的地方鎖好。左右側均請採用相同方式來進行此項穩固工作。

使用市面上的掛勾、鏈條和一些安裝物鎖好。推薦的掛勾：以直徑8 mm且長度12 mm至18 mm的為佳。

準備

注意

• 務必使用足夠強度的桌子或機架來支撐電漿電視。如果沒放好可能會造成人員受傷與損害。
• 當安裝電漿電視的時候，應該將其安裝在安全的尺度裡，以免因為緊急、地震、意外而造成傷害。
• 如果您不注意這些預防措施，電漿電視可能會墜落且造成傷害。
• 螺絲、掛勾、電線和一些安裝物確保電漿電視鎖好，以防止其翻倒，主要跟安置地方的表面材質和厚度有關。
• 剛開始請小心檢查安置地方的厚度和材質，或根據專家的意見，以選用適當的螺絲、掛勾、電線和一些安裝物。

基本接線方式

連接天線

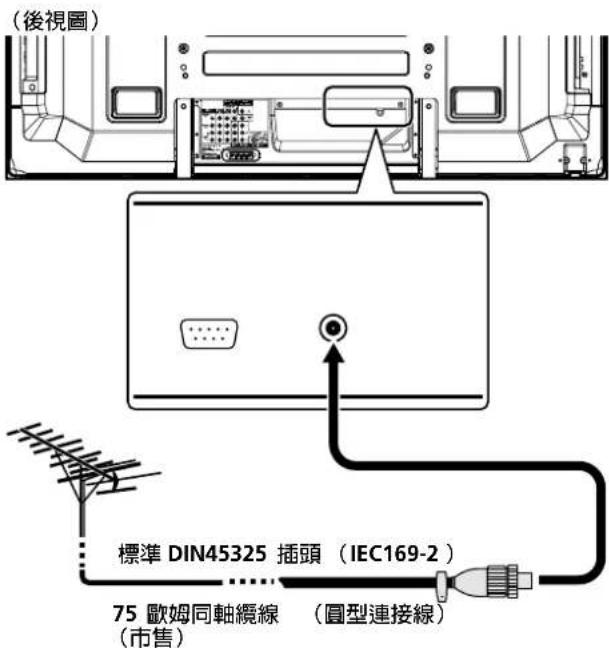

爲能享受更清晰的電視影像，請使用室外天線。以下將扼要說明同軸纜線的連接方法。

- 連接75歐姆的同軸纜線 （市售）和ANT IN（天線輸入）端子。

天線 (市售)

假如你的室外天線是使用 75歐姆的同軸纜線和標準的 DIN45325 插頭（IEC169-2），將其插入電漿電視後面的天線輸入端子內。

備註

- 若是天線未能正確連接，收訊品質便可能不良。若影像無法正確顯示，請檢查天線是否連接正確。

如何佈線

請依需要使用紮線扣配合佈設連接連接線。下圖所示為電漿電視背面上的插孔位置。

將[1]插入到電漿電視背後適當的孔中，然後將[2]扣入到[1]的背後來固定紮線扣。

• 絮線扣一日扣上之後，就很難鬆脫。因此在安裝時請特別注意。
• 用鉗子將紮線扣扭轉 90^ 角，再向外拉。紮線扣會隨著時間而老化，所以在拆卸時可能會損壞。
• 小心不要將接線拉斷。

備註

- 視需要使用紮線扣。

整理揚聲器連接線

請依需要使用附贈的壓條整理揚聲器連接線。

裝上鐵氧體磁芯 （未裝上鐵氧體磁芯時）

為了有效防止雜訊，請把鐵氧體磁芯接到電源線插頭的尾端，如圖所示。請使用束線帶，防止鐵氧體磁芯在連接線上滑落。

若您未將它裝上，此顯示器將不符合歐盟共同標準（CE）或中華民國（BSMI）認證所制定的標準。

連接電源線

備註

• 長時間不使用電漿電視時，請將電源線從交流電源插座上拔下。
• 連接所有其他組件後，將電源插頭插入電源插座中。

將遙控器準備好

装入電池

1 打開電池蓋。

2 安裝備用的兩顆 AA 型電池，並分別以負極 （一）的尾端先安裝。

在裝入電池時，請注意電池端子的極性要與電池室內的極性標誌（+）和（-）一致。

3 蓋上電池蓋。

注意

如果電池使用不當，會導致化學物質滲漏或爆炸。請務必遵守下面的指示。

• 當更換新電池的時候，請使用錳電池或是鹼性電池。
• 在裝入電池時，請注意電池端子的極性要與電池室內的極性標誌（+）和（-）一致。
• 不可混用不同型號的電池。電池型號不同，特性亦不同。
• 新舊電池不可混用。如果新舊電池混用，會縮短新電池的使用壽命，或者導致舊電池的化學物質外漏。
• 當電池電量耗盡，請立即將電池取出。從電池滲漏出的化學物質會腐蝕電池室內的零件。如果發現有任何化學物質外漏，請用布將化學物質徹底擦拭乾淨。
• 由於存放條件不同，隨機附送的電池可能達不到預期的使用壽命。
• 如果長期不用遙控器，請將電池從遙控器中取出。
• 處理廢舊電池時，請遵守政府條例或適用於貴國或地區的環境公共指令規則。

遙控器的操作範圍

在使用遙控器時，請將它對準電漿電視螢幕前面板右下角的遙控感應器。遙控器和接收器的距離必須在 7 m 以內，不論是右、左、上、下的角度而言，與接收器的角度必須在 30° 以內。

備註

- 關於遙控感應器的位置，請參閱第12頁的部件名稱。

注意

• 請勿將遙控器放在會震動的地方。另外，也不要把遙控器暴露在液體或是非常潮濕的地方。
• 諸勿將遙控器存放在太陽直射的地方。熱度將會導致遙控器的損害。
• 如果電漿電視的遙控接收器受到陽光直射，或是有強光照射，則遙控器恐將無法正常操作。因此，可以改變光線照射或電漿電視的角度，或是以近距離使用遙控器。
• 當遙控器和遙控感知器之間有障礙物阻隔，遙控器可能會無法正常使用。
• 當電池電力不足，遙控器於遙控感知器之間的工作距離會縮短。請儘早更換新電池。
• 電漿電視會從螢幕發射出非常微弱的紅外線。如果你把一個透過紅外線進行遙控的設備（例如錄影機）放在旁邊，該設備便可能無法正確、甚至完全無法從它的遙控器接收命令。如果出現這種情況，請將受到影響的設備放在離電漿電視夠遠的地方。
• 根據安裝環境的不同，電漿電視所發射的紅外線可能會使本系統無法正確接收來自遙控器的命令或縮短遙控器與遙控感應器之間的工作距離。從螢幕發射的紅外線的強度不是固定的，它會隨著顯示的影像不同而改變。

第6章

觀賞電視

重要事項

- 在觀賞放送頻道時，須先設定內建電視選台器。有關作法請參閱第26頁的自動設定電視頻道。

打開電源

• POWER ON 與 STANDBY 指示燈熄滅時，開啓電漿電視上的心（請參閱 第2頁和第13頁的部件名稱）。

- 系統電源開啓。

- POWER ON 指示燈亮起藍燈。

- 如果STANDBY指示燈亮紅燈，按下遙控器上的或0至9或電漿電視上的STANDBY/ON。

- POWER ON 指示燈亮起藍燈。

- 按下遙控器上的0，影像來自「輸入」。

- 如果按1至9，則顯示電視節目。

○ 按鈕 （位於側面板底部。請參閱第 12 頁。）

(位於後面板底部。請參閱 第3頁。)

將系統置於待機模式

按下遙控器上的 ◎ 或電漿電視上的 STANDBY/ON。

• STANDBY指示燈亮起紅燈。
- 系統進入待機模式，而且螢幕上的影像消失。

備註

• 電漿電視上的心關閉時，您無法以按下遙控器上的心或0至9或電漿電視上的 STANDBY/ON 來開啓電源。
• 當您長時間不用電漿電視時，請確認電源線已從插座拔除。

電漿電視狀態指示燈

以下圖表表示電漿電視的操作情況。您可經山系統的一般情況經由電漿電視的指示燈來判斷。

指示燈狀態 系統狀態
POWER ON STANDBY
		電漿電視的電源線沒有連好。或是電漿電視的電源線雖已接線但電漿電視的 ◎ 按鍵為切換在關閉的位置。
		系統電源打開
		系統處於待機狀態

如果出現上面沒有的情況，請參閱第 63 頁的 故障排除。

備註

- 您可以选择 POWER ON 指示燈的亮度為「自動」、「高」、「中」、「低」。選擇「自動」時，指示燈的亮度變成「高」「中」、「低」以符合觀賞區域的亮度等級。詳情請參閱第40頁的藍色LED調光器。

切換頻道

使用遙控器或電漿電視右側控制面板切換頻道。

- 操作遙控器之前，確定使用它的SELECT按鍵選擇TV模式。請參閱第51頁的使用隨本產品附贈的遙控器控制其他設備。

頻道顯示

使用遥控器上的 P+/P-

• 按P+ 按鍵增加頻道號碼。
• 按P-按鍵減少頻道號碼。

備註

• 電漿電視上的 CHANNEL +/- 按鍵操作方式與 P+/P- 相同。
• 按CH RETURN 切回先前的頻道。再按一次可回到目前的頻道。
• P+/P-無法選擇頻道且被設定為省略。有關省略頻道，請參閱第26頁的手動設定電視頻道的步驟13和14。

利用遙控器上的0至9數字鍵

- 按下 0 至 9 按鍵，即可直接選擇頻道。

例如：

按 2 選擇頻道 2 （一位數頻道）。

要選取頻道 12（二位數頻道），請按 1，再按 2。

要選取頻道 123（三位數頻道），請按 1，2 再按 3。

觀看圖文電視資訊時：

• 透過按鍵 0 至 9，可以直接看三位數的頁，頁面從 00 至 899° 另請參閱第 61 頁的 圖文電視基本操作。

備註

• 按 CH RETURN 切回先前的頻道。再按一次可回到日前的頻道。
• 輸入頻道號碼後，按下 CH ENTER 可更快地選擇頻道。
• 在待機模式下，當你按 0，電漿電視變成開機狀態，且影像來源自「輸入 1」。或，當你按下 1 至 9 的按鍵，則會顯示電視節目。

改變音量和聲音

使用遙控器或電漿電視右側控制面板調整音量。

使用遥控器上的 + / - 按键

• 按 △ + 按鍵調高音量。
• 按 △ - 按鍵降低音量。

音量調節

• 電漿電視上的 VOLUME +/- 按鍵操作方式與

$$ \triangle + / \triangle - \text {相同。} $$

使用遥控器上的 咏

- 按咾按鍵關閉聲音。

顯示在螢幕上。

- 再按吹按鍵或△+按鍵恢復聲音。

切換節目語音聲道

視廣播節目而定，您可切換語音聲道。

下表所示為廣播節目語音類型所適用的語音聲道。

		設定
				單聲道III
NICAM	立體聲
	雙語
	單聲道
A2	立體聲
	雙語
	單聲道
BTSC	立體聲
	主聲道+SAP
	立體聲+SAP
	單聲道

備註

• 每次使用 I-II 按鍵選擇主／副聲切換模式時，根據接收到的廣播訊號不同，顯示也會不同。

• 一旦選擇了單聲道模式，即使接收到了立體聲廣播訊號，電漿電視系統仍然會保持單聲道。如果您想重新欣賞立體聲聲音，必須把模式切換回 I 或 II。

• 輸入源是「輸入」至「輸入6」或「PC」時，選擇主／副聲切換模式並不會改變聲音類型。在此情況下，聲音類型是由視訊源決定的。

• 當透過「音量平衡模式」設定來觀賞電視頻道（26頁），你無法改變主／副聲切換模式。

使用多畫面功能

- 操作遙控器之前，確定使用它的 SELECT 按鍵選擇 TV 模式。請參閱第 51 頁的使用隨本產品附贈的遙控器控制其他設備。

分割畫面

按照下面的步驟來選擇雙畫面或者子母畫面功能。

備註

- 長時間或每日短時間顯示分割畫面，可能會導致影像殘留。

子母畫面

1 按下☐ 按鍵選擇顯示模式。

每次按下 □，顯示模式即會按照雙畫面、子母畫面及單畫面模式順序切換。

• 在雙畫面或是子母畫面的模式，按☑可轉換雙畫面的位置。
• 左畫面 （在雙畫面模式下）或更大的畫面 （在子母畫面模式下）可以透過「」圖示來改變畫面。您可以利用任何一項一般功能切換畫面及聲音。

- 子母畫面模式下，按可以反時針方向移動小畫面。

2 要選擇想要的輸入源，按下適當的輸入源按鍵。

- 如果正在觀看電視節目，按下 P+/P- 按鍵以切換頻道。

備註

• 多畫面功能無法同時透過同一個輸入源以顯示影像。如果您試圖這麼做，螢幕上會出現警告訊息。
• 多重畫面功能無法顯示來自兩種外部輸入來源組合（「輸入1」至「輸入6」、「PC」）的影像。此功能可顯示來自以下輸入來源組合的影像：內建電視選台器及一外部來源（「輸入1」至「輸入6」、「PC」）。
• 當您按下 HOME MENU 按鍵，將恢復到單螢幕模式，並且顯示相應的選單。
• 在雙螢幕模式時，螢幕右半部分顯示的影像品質可能會差一些，這取決於影像本身。
• 在雙畫面或是子母畫面的模式下，接上耳機，你可以聽到從副畫面的聲音。詳情請參閱第34頁的聽副畫面的聲音請使用耳機。

靜止影像

按照下面的步驟來捕捉及靜止您正在觀看的動態影像中的一格鏡頭。

- 操作遙控器之前，確定使用它的 SELECT 按鍵選擇 TV 模式。請參閱第 51 頁的使用隨本產品附贈的遙控器控制其他設備。

重要事項

- 長時間或每日短時間顯示靜態影像，可能會導致影像殘留。

- 按下 📄 按鍵。

一格靜止影像顯示在畫面右邊，同時活動影像顯示在左邊畫面。

- 再次按下 📄 按鍵取消該功能。

備註

• 雙畫面或子母畫面的模式時，無法定格影像。
• 當無法使用本項功能，會顯示一警告資訊。

第7章
HOME MENU
HOME MENU 概述
對於 AV 輸入源

HOME MENU	項目 頁碼
影像	AV 選擇	29
	對比度	29
	亮度	29
	色飽合度	29
	色調	29
	銳利度	29
	進階模式	30
	恢復原廠設定	29
音質 高音		34
	低音	34
	平衡	34
	恢復原廠設定	34
	音效	34
	耳機輸出	34
	次級音量	34
電源控制 省電設定		35
	無信號關機模式	35
	無操作關機模式	35
睡眠定時器	-	41
選項 畫面位置		37
	自動尺寸	39
	側邊遮條	40
	HDMI輸入	46
	設定 HDMI 控制	59
	藍色 LED 調光器	40
	Orbiter	40
	視訊圖樣	41
	驅動模式	37
	彩色制式設定	38
	監控輸出	45
	遊戲控制優先	38
	室內光線感應器	40

HOME MENU	項目 頁碼
設定 自動安裝		26
	類比電視設定	26
	密碼	41
	語言	28
Home Gallery –		49
HDMI 控制	-	56

對於 PC 輸入源

HOME MENU	項目 頁碼
影像	AV 選擇	29
	對比度	29
	亮度	29
	紅	29
	綠	29
	藍	29
	恢復原廠設定	29
音質 與	AV 輸入源選單相同	34
電源控制 省電設定		35
	電源管理	36
睡眠定時器	-	41
選項 自動設定		37
	手動設定	38
	HDMI輸入	46
	設定 HDMI 控制	59
Home Gallery -		49
HDMI 控制	-	56

使用 HOME MENU

以下是描述設定選單的步驟。實際上的操作步驟，請參閱個別功能的部分。

1 按下 HOME MENU 按鍵。

2 按下↑/↓ 選擇選單的項目，然後按 ENTER。

3 持續第 2 個步驟，直到您已經選到了您想要的副項目。選單的層級以選單的項目為準。

4 按下 / 選擇選項 （或參數），然後按NTER。有些選單項目，請按下 / 鍵以取代 / 按鍵。

5 按下 HOME MENU 按鍵退出選單。

備註

• 你可以透過按下RETURN 重回上一層選單。
• 操作遙控器之前，確定使用它的 SELECT 按鍵選擇 TV 模式。請參閱第 51 頁的使用隨本產品附贈的遙控器控制其他設備。

第8章

設定

自動設定電視頻道

這一部分講述的是如何自動搜尋和設定頻道。

使用自動安裝

當買回高畫質電漿電視並進行第一次開機時，即會進入初始化自動安裝。您可以按照以下操作方式來設定語言、地區和頻道。

1 選擇「語言」↑/↓）。

2 選擇一種語言 (←/→)。

有五種語言可供選擇：英語、西班牙語、葡萄牙語、繁體中文和簡體中文。

3 選擇「區域」↑/↓）。

4 選擇您的區域 (←/→)。

選擇您所居住的國家或地區。如果未列出，請選擇「其他地區」。

5 選擇「頻道分配」(↑/↓)。

6 選擇「一般」、「只有無線電視」或「接收有線電視」(←/→)。

第65頁（各國及地區標準頻道分配選擇）上的一覽表為說明通常於所在國家或地區可以選擇的選項。

項目說明

一般掃描位於您所在地區的放送頻率。頻率愈早確認,所使用的頻道號數即愈小。

只有無線電視搜尋能在美國境內透過無線方式接收訊號的相同放送頻率。當系統正透過無線方式接收訊號,本項選取功能便可發揮作用。

接收有線電視搜尋能在美國境內觀賞行線電視的相同放送頻率。當系統正接收來自有線電視公司所發送的訊號,本項選取功能便可發揮作用。

7 選擇「開始」（按↑/↓再按 ENTER）。

自動安裝過程開始。

- 要退出正在進行的自動安裝過程，按下RETURN按鍵。

備註

• 如在您進入其他國家後，您可以從 HOME MENU 中啟動自動安裝功能。請在啟動自動安裝功能之前，先執行下列步驟。按下 HOME MENU，選擇「設定」（按/↓再按 ENTER），再選擇「自動安裝」（按/↓再按 ENTER）。顯示出密碼輸入的畫面。使用 0 至 9 按鍵輸入目前的四位數密碼。關於密碼，請參閱第 41 頁的使用密碼。
• 如果沒有發現任何頻道，檢查天線連接，然後再試一次自動安裝。

手動設定電視頻道

使用「手動調節」功能來手動設定電視頻道。步驟至14會視您所選取的「頻道分配」而有所不同。

1 按下 HOME MENU 按键。
2 選擇「設定」（按↑/↓再按 ENTER）。
3 選擇「類比電視設定」（按↑/↓再按 ENTER）。

顯示出密碼輸入的畫面。使用 0 至 9 按鍵輸入目前的四位數密碼。關於密碼，請參閱第 41 頁的使用密碼。

4 選擇「手動調節」（按↑/↓再按 ENTER）。
5 選擇「頻道設定」(↑/↓)。
6 選擇一種頻道號碼（←/→）。

• 如已選取「一般」，您便可選取至99。
• 如已選取「只有無線電視」，您便可選取至69。
• 如已選取「接收有線電視」，您便可選取至 125。

7 選擇「搜尋」(↑/↓)。

8 利用 0 至 9 的按鍵輸入頻率，然後按下 ENTER。

您也可以使按←/→按鍵來輸入一個頻率。

- 如已選取「只有無線電視」或「接收有線電視」，您便無法變更顯示頻率。

9 選擇「制式」(↑/↓)。

10 選擇一種聲音系統 (←/→)。

您可以從 B/G 、「D/K」、『」和「M/N」中選擇。

- 如已選取「只有無線電視」或「接收有線電視」，您使無法從原廠預設值（M/N）來作變更。

11 選擇 「彩色制式設定」↑(↓)。

12 選擇一種彩色制式 ←/→）。

您可以從「自動」、PAL」、「NTSC」、「SECAM」、「PAL-M」、「PAL-N」和「4.43NTSC」中選擇。

- 如已選取「只有無線電視」或「接收有線電視」，您便無法從原廠預設值（「自動」）來作變更。

13 選擇 「儲存」↑(↓)。

14 選擇 「是」←(/→)。

• 如已選取「只有無線電視」或「接收有線電視」，請按以選取「添加刪除」，並隨後按下←/→以選取「添加」。
• 如果選擇「是」，則可以P+/P-按鍵選擇頻道。如果選擇「否」，則不能用P+/P-按鍵選擇頻道。

15 按下 HOME MENU 按鍵退出選單。

- 此外，若要設定另一頻道，重複步驟5至14。

備註

• 手動調節亦可用於選擇「調諧器藏噪」、「兒童鎖」及「音量平衡模式」。請個別參閱以下抑制影片雜訊、設定兒童鎖及隱藏音效失真說明。
• 這台電漿電視系統配備有自動頻率調整功能，當收到訊號時，系統會自動調整頻率。因此，當你下次存取選單時，根據你所輸入的結果，手動調整選單會呈現不同的頻率。你無法刪除自動調頻功能。

抑制影片雜訊

根據不同等級的廣播訊號，在個別的頻道裡，您可以透過電漿電視系統，明確地減少影片雜訊。

1 按下 HOME MENU 按键。
2 選擇 「設定」（換/↓再按ENTER）。
3 選擇 「類比電視設定」（擦/↓再按 ENTER）。顯示出密碼輸入的畫面。使用 0 至 9 按鍵輸入目前的四位數密碼。關於密碼，請參閱第 41 頁的使用密碼。
4 選擇 「手動調節」（按/↓再按 ENTER）。
5 選擇 「頻道設定」↑(/↓)。
6 選擇一種頻道號碼 ←/→)。

- 如已選取「一般」，您便可選取至99。

- 如已選取「只有無線電視」，您便可選取至69。

- 如已選取「接收有線電視」，您便可選取至125。

7 選擇 「調諧器減噪」↑/↓）。

8 選擇 「開」←(/→)。

9 按下 HOME MENU 按鍵退出選單。

備註

• 根據你所輸入的廣播訊號，這個功能可能無法達到令人滿意的結果。
• 原廠設定值為「開」。

設定兒童鎖

兒童鎖可以防止兒童選擇電視和觀看某些頻道。

1 重複使用於抑制影片雜訊的步驟 1 至 6。

選好節目號碼（使用頻道設定）後，執行以下步驟：

2 選擇 「兒童鎖」↑(↓)。

3 選擇 「禁止」←(/→)。

- 可以在「觀看」（原廠設定值）和「禁止」之間進行選擇。

4 按下 HOME MENU 按鍵退出選單。

隱藏音效失真

當在選擇頻道時，你可以隱藏音效的失真，包括強大的音效訊號。

備註

- 在第 26 頁的手動設定電視頻道的選單之下，當您選擇「制式」的 D/K」，此時只能選擇高偏差的功能。

1 重複使用於抑制影片雜訊的步驟 1 至 6。

選好節日號碼後，執行以下步驟：

2 選擇 「音量平衡模式」(↓/↓)。

3 選擇 「強」、「中」或 「弱/→）。

項目 說明

關 創除此功能

強 隱藏音效失真，然而，音量輕微地低於關機狀態。

中 適度地隐藏音效失误

弱 更進一步的隱藏音效失真。然而，音量同時更低。

如已選取「只有無線電視」或「接收有線電視」，您便無法從原廠設定值（「關」）來作變更。

4 按下 HOME MENU 按鍵退出選單。

備註

- 透過音量平衡模式的設定，觀賞電視頻道時，你無法改變主／副聲切換模式。

標示電視頻道

您可以用最多五個字元為設定好的電視頻道命名。這有助於您在選擇時更方便地識別這些頻道。

1 按下 HOME MENU 按鍵。
2 選擇 「設定」（按/↓再按 ENTER）。
3 選擇 「類比電視設定」（攏/↓再按 ENTER）。出現提示時，使用 0 至 9 按鍵來輸入目前的四位數密碼。
4 選擇 「標籤」（按/↓再按 ENTER）。
5 選擇 「頻道設定」↑(/↓)。
6 選擇一種頻道號碼 ←/→)。

• 如已選取「一般」，您便可選取至99。
• 如已選取「只有無線電視」，您便可選取至69。
• 如已選取「接收有線電視」，您便可選取至125。

7 選擇 「標籤」（按/↓再按 ENTER）。

出現輸入名稱的畫面。

8 選擇第一個字元 （按/↓/←/→，再按ENTER）。

• 要修改已經輸入的字元，選擇螢幕上的 [←] 或 [→]，然後按 ENTER。游標就會移動到前一個字元或者後一個字元。
• 要刪除當前的字元，選擇螢幕上的[Delete]，然後按 ENTER。
• 要在當前字元後面加入一個空格，選擇螢幕上的 [Space]，然後按 ENTER。

10 用 ↑/↓ 或 ←/→ 按鍵選擇螢幕上的 [OK]，然後按 ENTER 按鍵，這就完成了名字的輸入。

11 按下 HOME MENU 按鍵退出選單。

分類預設電視頻道

在執行「一般」頻道的搜尋後，即可使用以程序變更預設電視節目的順序。（若是使用「只有無線電視」或「接收有線電視」進行頻道搜尋，即無法將預設電視頻道加以排序。）

1 按下 HOME MENU 按鍵。
2 選擇 「設定」（撓/↓再按 ENTER）。
3 選擇 「類比電視設定」（摳/↓再按 ENTER）。出現提示時，使用 0 至 9 按鍵來輸入目前的四位數密碼。
4 選擇 「分類」（擰/↓再按 ENTER）。出現分類畫面。

5 選擇要調換的頻道 （按/↓/←/→，再按 ENTER）。
6 選擇新的位置 （按/↓/←/→，再按 ENTER）。開始執行分類。
7 按下 HOME MENU 按鍵退出選單。

備註

- 在步驟6的分類畫面如果想換一個頁面，用↑/↓按鍵選擇畫面上的▲/▼，然後按下 ENTER。

語言設定

您可以選擇用於螢幕顯示（例如選單和指示說明）的語言，一共有五種選擇；英語、西班牙語、葡萄牙語、繁體中文和簡體中文。在圖文電視模式下的語言，你可以選擇使用西歐語系、東歐語系、希臘／土耳其、俄羅斯和阿拉伯。

1 按下 HOME MENU 按鍵。
2 選擇 「設定」（擰/↓再按 ENTER）。
3 選擇 「語言」（撓/↓再按 ENTER）。
4 選擇 「選單」↑(/↓)。
5 選擇一種語言 ←/→)。

6 選擇 「圖文電視」(↓)。
7 選擇一種語言 ←/→)。
8 按下 HOME MENU 按鍵退出選單。

AV 選擇

根據目前的環境 （如室內光線），目前的電視節目，或是從周邊設備所輸入的畫面形態，去選擇七種觀看功能。

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（摲/↓ 再按 ENTER）。
3 選擇「AV 選擇」（按↑/↓ 再按 ENTER）。
4 選擇所需選項 （按/↓再按 ENTER）。

對於 AV 輸入源

項目 說明

最佳化	依觀看區域的亮度等級,自動將影像的亮度調整到最佳等級。周邊和電視輸入來源的設定功能是共用的。
標準模式	適用於一般亮度房間內之高畫質影像。周邊和電視輸入來源的設定功能是共用的。
動態	擁有最大對比的銳利影像。注意這個模式不提供手動畫面品質調整。周邊和電視輸入來源的設定功能是共用的。
電影	電影最佳化。周邊和電視輸入來源的設定功能是共用的。
運動	運動節日最佳化。周邊和電視輸入來源的設定功能是共用的。
遊戲	適用於較低影像亮度以更為適合觀賞。周邊和電視輸入來源的設定功能是共用的。
用戶	容許用戶按照需要自訂設定值,每種輸入源都可以使用此種模式。

對於 PC 輸入源

項目 說明

標準模式	適用於一般亮度房間內之高畫質影像。
用戶	容許用戶按照需要自訂設定值,每種輸入源都可以使用此種模式。

5 按下 HOME MENU 按鍵退出選單。

備註

• 你可以按下遙控器上的 AV SELECTION 來改變觀看選擇功能。
• 若已選擇「動態」，便無法選擇「對比度」、「亮度」、「色飽合度」、「色調」、「銳利度」、「進階模式」、「恢復原廠設定」；這些項目均會呈現淡出狀態。
• 如果您已選擇「最佳化」，則不能選擇「進階模式」，「進階模式」中的選單項目會呈現淡出狀態。
• 「最佳化」自動將影像品質最佳化，亮度和色調等影像設定逐漸改變的程序可以在螢幕上看到。這不是故障情況。
• 選擇「最佳化」時，無論「選項」選單中的設定為何（「開」或「關」），都會依在室內燈感應器收集到的資訊影像。

畫面基本調整

對選擇好的 AV 選擇」選項 （除了「動態」選項），根據您的喜好調整影像。

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（撈/↓再按 ENTER）。
3 選擇調整項目 （撓/↓再按 ENTER）。

對於 PC 輸入源或Home Gallery 功能開啓時，出現下列畫面：

4 選擇想要的層級

顯示畫面中顯示列時，您也可以按↑/↓以切換要調整的項目。

5 按下 HOME MENU 按鍵退出選單。

對於 AV 輸入源

項目	← 按鍵	→ 按鍵
對比度 更弱的對比度 更強的對比度
亮度 更暗 更亮
色飽合度 減少色彩強度 增加色彩強度
色調 膚色變成紫色 膚色變成綠色
銳利度 減少銳利度 增加銳利度

對於 PC 輸入源

項目	← 按鍵		→ 按鍵
對比度	更弱的對比度	更強的對比度
亮度	更暗	更亮
紅	紅色變弱	紅色變強
綠	綠色變弱	綠色變強
藍	藍色變弱	藍色變強

備註

• 想要進階調整畫面，在步驟3當中，請選「進階模式」，然後按ENTER。如要進一步了解請參閱進階調整畫面。
• 要把所有項目恢復到原廠時的預設值，請在步驟3利用↑/↓按鍵選擇「恢復原廠設定」，然後ENTER。出現確認畫面。按←/→選擇「是」，然後按ENTER。
• 開啓 「影像」選單時，您會發現影像位置和畫面亮度突然改變。

進階調整畫面

為了提高畫面品質，電漿電視系統提供多種進階功能。詳情請參閱以下的表格。

使用 PureCinema

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（撞/↓再按 ENTER）。
3 選擇 「進階模式」（擰/↓再按 ENTER）。
4 選擇「PureCinema」（按↑/↓再按ENTER）。
5 選擇 「電影模式」或 「文字最佳化」(按)再按 ENTER)。

6 選擇所需參數 （按/↓再按 ENTER）。

請參閱以下表格來選擇需要的參數。

PureCinema

自動偵測電影類視訊源(亦即採用每秒24格編碼),加以分析,再重新製作出每格均是具有高解析度畫質的靜止畫面

電影模式 關 關閉	PureCinema功能
	標準模式	當播放DVD或每秒24格的高解析度影像(例如,電影),藉由自動偵測記錄的影像資訊來產生出流暢和生動的動態影像(特別指影片)
	平滑	產生更平滑和更鮮明的移動影像
	進階	當播放每秒24格的DVD影像 (例如,電影),藉由將頻率轉化為72 Hz來產生流暢和優質的動態影像 (如電影)
文字最佳化	關 關閉文字最佳化
	開 啟動文字最佳化

7 按下 HOME MENU 按鍵退出選單。

備註

• 不可選擇「標準模式」使用於下列輸入訊號 480p、576p、720p@50 Hz、720p@60 Hz、1080p@50 Hz、1080p@60 Hz。
• 不可選擇「進階」使用於下列輸入訊號 PAL、SECAM、576i、576p、720p@50 Hz、1080i@50 Hz、1080p@50 Hz/60 Hz。
• 不可選擇「平滑」使用於下列輸入訊號：1080p@50 Hz、1080p@60 Hz。
• 在「選項」選單上選擇「遊戲控制優先」的「開」時，「PureCinema」設定不啟動。

使用智慧模式

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（撿/↓再按 ENTER）。
3 選擇 「進階模式」（按/↓再按 ENTER）。
4 選擇 「智慧模式」（摳/↓再按 ENTER）。
5 選擇所需參數 （按/↓再按 ENTER）。

智慧模式

提供補整優質色調和亮度畫面的效果

選項	關	關閉智慧模式
	開	啟動智慧模式

6 按下 HOME MENU 按鍵退出選單。

備註

- 由於此功能自動將影像品質最佳化，亮度和色調等影像設定逐漸改變的程序可以在螢幕上看到。這不是故障情況。

使用影像細節

1 按下 HOME MENU 按鍵。

2 選擇 「影像」（按/↓再按 ENTER）。

3 選擇 「進階模式」（按/↓再按 ENTER）。

4 選擇 「影像細節」（撓/↓再按 ENTER）。

5 選擇調整項目 （揹/↓ 再按 ENTER）。

- 您可選擇 DRE 影像」、「黑色信號電平」、ACL」、「強化器模式」或「灰度」。

6 選擇所需參數 （按/↓再按 ENTER）。

DRE 影像
強調畫面對比，這樣亮度和暗度會變得更清晰

選項 關 關閉	DRE 影像
	高	增強 DRE 影像
	中	標準 DRE 影像
	低	中等 DRE 影像

黑色信號電平

強調畫面黑暗部分，這樣亮度和暗度會變得更清晰

選項	關	關閉黑色信號電平
		開 開啓黑色信號電平

ACL

提供補整優質對比畫面的效果

選項 關 關閉	ACL功能
	開	開啓ACL功能

強化器模式

選擇處理影像高頻率 （詳細）區域

選項	1	選擇銳利	(銳利度)影像
	2	選擇自然	(銳利度)影像
	3	選擇柔和	(銳利度)影像

灰度

調整 Gamma 灰度 （畫面層級）

選項	1	選擇Gamma 灰度值 1
	2	選擇Gamma 灰度值 2
	3	選擇Gamma 灰度值 3

7 按下 HOME MENU 按鍵退出選單。

使用色溫調整

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（揲/↓再按 ENTER）。
3 選擇 「進階模式」（擰/↓再按 ENTER）。
4 選擇 「色彩細節」（攪/↓再按 ENTER）。
5 選擇 「色溫調整」（擰/↓再按 ENTER）。
6 選擇所需參數 （按/↓再按 ENTER）。

色溫調整
調整色溫，結果會使白平衡更佳

選項 高 白色中帶有藍色調

中-高 色調介於 「高」和 「中」之間

中 自然色調

中-低 色調介於 「中」和 「低」之間

低 白色中帶有紅色調

手動 依個人喜好調整色溫

- 您可能需要執行細部調整。要進行微調時，請先選擇「手動」再按住 ENTER 三秒鐘。出現手動調節畫面。接著進行步驟 7。

7 選擇調整項目 （按/↓再按 ENTER）。
8 選擇想要的層級 ←/→)。

項目		← 按鍵	→ 按鍵
R-高	對明亮部分的微調	紅色變弱	紅色變強
G-高		綠色變弱	綠色變強
B-高		藍色變弱	藍色變強
R-低	對陰暗部分的微調	紅色變弱	紅色變強
G-低		綠色變弱	綠色變強
B-低		藍色變弱	藍色變強

• 如果想對另一個項目進行調整，按 RETURN，然後重複步驟 7 和 8。
• 您可以按 ↑/↓ 按鍵隨時變更被調整的項目。

9 按下 HOME MENU 按鍵退出選單。

使用 CTI 與色彩空間

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（摳/↓ 再按 ENTER）。
3 選擇 「進階模式」（撓/↓再按 ENTER）。
4 選擇 「色彩細節」（攪/↓再按 ENTER）。
5 選擇「CTI」或「色彩空間」（摳/↓再按 ENTER）。
6 選擇所需參數 （按/↓再按 ENTER）。

CTI
提供色彩輪廓更加清晰的影像。CTI 為色彩暫態捉昇技術 (Color Transient Improvement) 的縮寫。

選項	關	關閉	CTI功能
			開	開啟 CTI功能

色彩空間

變更色彩再生的空間

選項	1	提供最為生動明亮的色彩再生效果
	2	標準色彩再生效果

7 按下 HOME MENU 按鍵退出選單。

使用顏色管理

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（撓/↓ 再按 ENTER）。
3 選擇 「進階模式」（摳/↓ 再按 ENTER）。
4 選擇 「色彩細節」（撓/↓再按 ENTER）。
5 選擇 「顏色管理」（撓/↓ 再按 ENTER）。
6 選擇調整項目 （按/↓再按 ENTER）。

7 選擇想要的層級 / 。

項目	←按鍵	→按鍵
R	更接近洋紅色 更接近黃色
Y	更接近紅色	更接近綠色
G	更接近黃色	更接近青色
C	更接近綠色	更接近藍色
B	更接近青色	更接近洋紅色
M	更接近藍色	更接近紅色

- 如果想對另一個項目進行調整，按 RETURN，然後重複步驟 6 和 7。

- 您可以按 ↑/↓ 按鍵隨時變更被調整的項目。

8 按下 HOME MENU 按鍵退出選單。

消除畫面雜訊

1 按下 HOME MENU 按鍵。
2 選擇 「影像」（揺/↓再按 ENTER）。
3 選擇 「進階模式」（按 ↑/↓ 再按 ENTER）。
4 選擇 「雜訊抑制」（摳/↓再按 ENTER）。
5 選擇調整項目 （按↑/↓再按 ENTER）。

您可以選擇 BDNR」、「圓場雜訊抑制功能」、BLOCK NR」或「蚊狀噪斑雜訊抑制」。

6 選擇所需參數 （按↑/↓再按 ENTER）。

3DNR
消除視頻雜訊以提供清爽的影像。3DNR 的全文是三維雜訊抑制。

選項	關	關閉3DNR
	高	增強3DNR
	中	標準3DNR
	低	中等3DNR

圓場雜訊抑制功能

清除閃爍的情況，使影像更自然。

選項	關	關閉回場雜訊抑制功能
	高	增強回場雜訊抑制功能
	中	標準回場雜訊抑制功能
	低	中等回場雜訊抑制功能

BLOCK NR

有效抑制高畫質影像中的雜訊。

選項	關	關閉BLOCK NR 功能
	開	開啓BLOCK NR 功能

蚊狀噪斑雜訊抑制

減少 DVD 和高畫質影像中的蚊狀雜訊，使影像沒有雜訊

選項 關 關閉蚊狀噪斑雜訊抑制功能

開 開啓蚊狀噪斑雜訊抑制功能

7 按下 HOME MENU 按鍵退出選單。

選擇 3DYC 和 I-P 模式

1 按下 HOME MENU 按键。

2 選擇「影像」（按/↓再按 ENTER）。

3 選擇「進階模式」（按↑/↓再按 ENTER）。

4 選擇「其它」（按↑/↓再按 ENTER）。

5 選擇「3DYC」或「I-P 模式」（按↑/↓再按 ENTER）。

6 選擇所需參數（按↑/↓再按 ENTER）。

3DYC

分別完成亮度訊號和色彩訊號的功能。這項功能不論是影片或是靜止畫面都可進行。

選項 關 關閉	3DYC
	高	提	3DYC 高
	中	標	3DYC 準
	低	降	3DYC 低

I-P 模式

從組合訊號到執行訊號都有最佳效果的表現，這項功能不論是影片或是靜止畫面都可進行。

選項	1	最佳動態畫面
	2	標準設定
	3	最佳靜止畫面

7 按下 HOME MENU 按鍵退出選單。

備註

- 3DYC設定不適用於 SECAM、PAL-M、PAL-N 或 4.43 NTSC 等輸入信號。

- 對I-P模式而言，以下的輸入訊號無法選擇個別參數：480p、576p、720p、1080p。

- 如果使用外部輸入源並在「選項」選單上選擇「遊戲控制優先」上的「開」，即P模式設定不啟動。

- 對3DYC而言，個別參數可供選擇，僅當您選取類比調整或您已選擇「INPUT 1」、「INPUT 2」、「INPUT 3」或「INPUT 6」為訊號源並有視頻訊號。

比較螢幕上的調整畫面

調整畫面時，您可以快速參考使用相同參數的之前影像設定，方便您比較與選擇喜好的影像品質。

1 按下 HOME MENU 按鍵。

2 選擇「影像」（按↑/↓再按 ENTER）。

3 選擇調整項目（按↑/↓再按 ENTER）。

4 執行調節時，按下遙控器上的藍色按鍵。

出現用於比較的「之前」顯示畫面與上次調節的影像。

之前

5 再按一下該按鍵返回剛調節的影像。

每按一次按鍵會切換「之前」與「之後」。

6 如要使用其他參數，請重複步驟 1 和 5。

7 按下 HOME MENU 按鍵退出選單。

注意

- 如果按 HOME MENU 按鍵退出選單或 60 秒未執行任何操作，最後顯示的所有參數設定會儲存在記憶體中。

- 如果想要在「之後」畫面上不執行調節（或使設定不啟動）就退出選單，請切換到「之前」，然後退出。

備註

- 在「之前」畫面上無法調整任何項目。出現警告訊息。

- 切換到其他參數時，確定先將顯示從「之前」切換到「之後」，否則無法選擇「之前」。如果沒有切換，則出現警告訊息。

- 如果從「之前」畫面退出選擇，前一個項目儲存在記憶體中，而且按鍵無法作用。

- 如果從「之後」畫面退出選擇，新項目儲存在記憶體中，而且按鍵無法作用。

- 如果移動並變更 AV 選擇」參數，目前參數中的新項目儲存在記憶體中，而且按鍵持續作用。

- 您無法在「AV選擇」選單上比較不同參數之間的影像 （例如「標準模式」和「電影」）。

- 選擇此功能時，「影像」選單的「進階模式」的「智慧模式」、「AV選擇」選單上的「最佳化」和「選項」選單上的「室內光線感應器」都設定為關閉，而且影像品質回復為預設值。

- 下列情況中無法選擇此功能：

- 選擇「AV選擇」時，

- 在「影像」選單的「恢復原廠設定」的確認畫面上選擇「是」或「否」時，或

- 選擇來白 PC輸入源的選單時

聲音調整

您可以根據個人喜好，按照以下步驟來調整聲音品質。

根據喜好來調整 AV 選擇項目的聲音（請參閱第9頁的 AV 選擇）。

1 按下 HOME MENU 按鍵。
2 選擇 「音質」（摲/↓ 再按 ENTER）。
3 選擇調整項目 / 。
4 選擇想要的層級 ←/→）。

項目	← 按鍵		→ 按鍵
高音	高音更弱	高音更強
低音	低音更弱	低音更強
平衡	將聲音平衡向左移	將聲音平衡向右移

5 按下 HOME MENU 按鍵退出選單。

備註

• 您無法調整使用耳機聆聽時的音質。
• 若在耳機接上時執行聲音調整，新的設定值在耳機一拿掉時便會馬上產生效用。
• 要把所有項目恢復到原廠時的預設值，請在步驟利用↑/↓按鍵選擇「恢復原廠設定」，然後ENTER。出現確認畫面。按←/→選擇「是」，然後按ENTER。

音效

您可以選擇 SRS FOCUS、SRS 或 SRS TruBass。

1 按下 HOME MENU 按鍵。
2 選擇 「音質」（摯/↓ 再按 ENTER）。
3 選擇 「音效」（按/↓再按 ENTER）。
4 選擇「SRS FOCUS」、「SRS」或「SRS TruBass」(↑/↓)。
5 選擇想要的參數 ←/→）。

SRS FOCUS
選項	關	關閉
		開
		開啓 SRS FOCUS ^® 功能將聲音的明確方向上移以提供更為清晰的聲音

SRS
選項	關	關閉
		開
		開啓 SRS ^ 功能重新產生非常有效的三維聲音

SRS TruBass
選項	關	關閉
	開	開啓 SRS TruBass®功能使用新技術提供深而豐富的低音

6 按下 HOME MENU 按鍵退出選單。

備註

TruBass ^® 開啓的狀態。

• 您也可以按遙控器上的(●)(音效)來變更選擇。
• 您無法調整耳機聆聽時的音效。
• 若在耳機接上時設定音效，新的設定值在耳機一拿掉時便會馬上產生效用。
• 本功能的效果隨訊號而有所不同。

聽副畫面的聲音請使用耳機

耳機插上以後，當在雙畫面或是子母畫面的模式時，你可以聽到副畫面的聲音。主畫面的聲音則在揚聲器可以聽到。

1 按下 HOME MENU 按鍵。
2 選擇 「音質」（搾/↓再按 ENTER）。
3 選擇 「耳機輸出」（↑/↓）。
4 選擇想要的參數 ←/→）。

耳機輸出
選項	主要的	主畫面的聲音是由耳機所輸出
		(預設值)
		次級常在雙畫面或是子母畫面時,副畫面的聲音是由耳機所輸出

5 選擇 「次級音量」↑(↓)。
6 選擇想要的音量電平 / 。
7 按下 HOME MENU 按鍵退出選單。

備註

- 選擇「次級」後要調整耳機音量，不論是在單畫面、雙畫面或子母畫面模式下，請務必從選單中利用「次級音量」進行。當處於單畫面的同時也選擇「次級」，即使耳機已經插入，聲音仍然是從揚聲器發聲。

電源控制

電源控制可提供方便省電的功能。

省電設定

選用三擇一的省電模式，以節省電能消耗。

1 按下 HOME MENU 按鍵。
2 選擇 「電源控制」（搾/↓ 再按 ENTER）。
3 選擇 「省電設定」（撓/↓ 再按 ENTER）。
4 選擇 「模式」、「模式2」或 「影像關」（撓/↓再按 ENTER）。

省電設定
選項 關 使影像呈現正常亮度

模式1	比「關」模式消耗更少的功率
模式2	比「模式」消耗更少的功率
影像關	清除畫面可以省電。要還原畫面顯示方式,請按下 + / - (●)音效 或 ※ 以外的按鍵。系統並不會儲存此項設定。

5 按下 HOME MENU 按鍵退出選單。

備註

• 當您變更省電模式時，可能會注意到面板音效出現變化。此為正常情形。
• 省電功能可以長時間維持螢幕的效率。若要長時間維持螢幕的效率，建議將省電功能設定為「模式」。

無信號關機模式 （僅適用於AV輸入源）

如果系統 15 分鐘內未接收任何訊號輸入，系統將自動進入待機模式。

1 按下 HOME MENU 按鍵。
2 選擇 「電源控制」（摺/↓再按 ENTER）。
3 選擇 「無信號關機模式」（摻/↓再按 ENTER）。
4 選擇 「啟動」（撹/↓再按 ENTER）。

無信號關機模式

選項	不啟動(預設值)	不將系統置於待機模式
	啟動 如果系統	15分鐘內未接收到任何訊號輸入,系統將自動進入待機模式

5 按下 HOME MENU按鍵退出選單。

備註

• 在系統進入待機狀態前五分鐘，每分鐘都會顯示一道訊息。
• 在電視節目結束後，如果電漿電視存在有雜訊，系統便不會進入待機狀態。

無操作關機模式 （僅適用於AV輸入源）

如果三小時內未對系統進行任何操作，系統將自動進入待機模式。

1 按下 HOME MENU按鍵。
2 選擇 「電源控制」（摺/↓再按 ENTER）。
3 選擇 「無操作關機模式」（摻/↓再按 ENTER）。
4 選擇 「啟動」（撹/↓再按 ENTER）。

無操作關機模式

選項	不啟動	不將系統置於待機模式
	(預設值)
	啟動	如果一小時內末對系統進行任何操作,系統將自動進入待機模式

5 按下 HOME MENU按鍵退出選單。

備註

- 在系統進入待機狀態前五分鐘，每分鐘都會顯示一道訊息。

電源管理 （僅適用於C輸入源）

如果系統未收到個人電腦的訊號輸入，系統將自動進入待機狀態。

1 按下 HOME MENU 按鍵。
2 選擇 「電源控制」（摳/↓再按 ENTER）。
3 選擇 「電源管理」（控/↓再按 ENTER）。
4 選擇 「模式」或 「模式」（按 ↑/↓ 再按 ENTER）。

電源管理

選項 關	(預設值)	無電源管理
	模式1	·如果系統八分鐘內未收到個人電腦的訊號輸入,系統即進入待機模式·即使當您開始使用電腦且系統再次接收到訊號,系統仍將處於待機模式·按下電漿電視上的STANDBY/ON或遙控器上的○按鍵即可再將系統開機。
	模式2	·如果系統八秒鐘內未收到個人電腦的訊號輸入,系統即進入待機模式·當您開始使用電腦且再次輸入訊號,系統即會打開·按下電漿電視上的STANDBY/ON或遙控器上的○按鍵即可再將系統開機。

5 按下 HOME MENU 按鍵退出選單。

備註

- PC 連接到 HDMI 端子時，無法選擇此功能。

第9章

有用的調整設定值

關於「選項」選單

「選項」選單由兩個畫面組成。要選擇想要的選項，重複按 ↑/↓ 以切換畫面 1 和畫面 2。目前畫面號碼出現在畫面的右上角。

(對於 AV 輸入源)

切換垂直驅動模式 （僅適用於AV輸入源）

您可以根據收看的節目選擇所需驅動模式。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（摯/↓再按 ENTER）。
3 選擇 「驅動模式」（按/↓再按 ENTER）。
4 選擇「1」、「2」或「3」（按↑/↓再按ENTER）。
5 按下 HOME MENU 按鍵退出選單。

備註

• 各輸入來源可個別進行此項設定。
• 有效的選擇只有在以下的輸入訊號有用： PAL/SECAM、576i、576p、1080i@50Hz、720p@50Hz。
• 輸出480i、480p、1080i@60 Hz、720p@60 Hz、1080p@24 Hz或1080p@60 Hz訊號時，無法進行此設定。
• 選擇「遊戲控制優先」中的「開」時，驅動模式無法作用。

調整影像位置 （僅適用於AV輸入源）

調整電漿電視影像的水平位置和垂直位置。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（攪/↓再按 ENTER）。
3 選擇 「畫面位置」（搧/↓ 再按 ENTER）。
4 選擇 「水平／垂直位置調整」（摺/↓再按 ENTER）。
5 調整垂直位置 / 或是水平位置 / 。
6 按下 HOME MENU 按鍵退出選單。

備註

• 要把所有項目恢復到原廠時的預設值，請在步驟 4 利用 ↑/↓ 按鍵選擇「恢復原廠設定」，然後按 ENTER。出現確認畫面。按 ←/→ 選擇「是」，然後按 ENTER。
• 調整結果會按輸入源分別儲存。
• 視顯示的視訊而定，影像位置即使調整亦不會改變。
• 選擇「逐點式」畫面模式時，「畫面位置」選單調暗。

自動調整影像位置和時脈

(僅適用於 PC 輸入源)

使用自動設定來自動調整電腦影像的位置和時脈。

1 按下 HOME MENU 按键。
2 選擇 「選項」（撞/↓再按 ENTER）。
3 選擇 「自動設定」（揲/↓ 再按 ENTER）。

- 出現訊息畫面且開始自動設定。

4 按下 HOME MENU 按鍵退出選單。

備註

• 當自動設定結束後，出現「自動設定完成。」字樣。
• 即使出現「自動設定完成。」的畫面，根據您所輸入的條件，自動設定有可能會失效。
• 自動設定可能會失效，因爲畫面有相似圖案或是黑白單色。如果失效，請改變電腦的畫面，然後再重試。
• 在使用自動設定以前，務必將電腦連接到電漿電視並打開它。
• PC 連接到 HDMI 端子時，無法選擇此功能。
• 視顯示的視訊而定，影像位置即使調整亦不會改變。

手動調整影像位置和時脈（僅適用於 PC 輸入源）

通常，您可使用自動設定方便地調整影像的位置和時脈。如果有必要，您也可以使用手動設定來使影像的位置和掃描頻率最佳化。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（撞/↓再按 ENTER）。
3 選擇 「手動設定」（攙/↓再按 ENTER）。
4 選擇調整項目 （按/↓再按 ENTER）。
5 執行調整 / 和 / 。

- 如果選擇了「調整頻率」或「相位調整」，透過便可以改變參數。

6 按下 HOME MENU 按鍵退出選單。

備註

• 要把所有項目恢復到原廠時的預設值，請在步驟 4 利用 ↑/↓ 按鍵選擇 「恢復原廠設定」，然後按 ENTER。出現確認畫面。按 ←/→ 選擇 「是」，然後按 ENTER。
• PC 連接到 HDMI 端子時，無法選擇此功能。
• 視顯示的視訊而定，影像位置即使調整亦不會改變。

彩色制式設定

如果畫面模糊，請選擇其他顯色系統（例如 PAL、NTSC）。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（攪/↓ 再按 ENTER）。
3 選擇 「彩色制式設定」（摳/↓ 再按 ENTER）。
4 選擇視訊訊號系統 （按/↓再按 ENTER）。

- 您可以從「自動」、PAL」、SECAM」、「NTSC」、「4.43NTSC」、「PAL-M」或「PAL-N」中選擇。

- 如果選擇了「自動」，輸入訊號即採自動識別。

5 按下 HOME MENU 按鍵退出選單。

備註

• 原廠設定値為「自動」。
• 如果已選擇 HDMI 輸入」，則您不需要輸入任何設定。
• 對於「輸入1」、「輸入2」、「輸入3」及「輸入6」的每項輸入，您都要執行一次視訊系統設定。
• 有關彩色制式設定，請參閱第26頁的手動設定電視頻道下的步驟11和12。

選擇遊戲模式

玩遊戲時，您可以使用此功能建立喜好的影像品質或操作功能。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（擴/↓再按 ENTER）。
3 選擇 「遊戲控制優先」（按/↓再按 ENTER）。
4 選擇 「開」或 「關」（按↓再按 ENTER）。

項目 說明

開 建立喜好的操作功能

關 建立喜好的影像品質

5 按下 HOME MENU 按鍵退出選單。

備註

• 「遊戲控制優先」僅適用於使用外部輸入 RC 輸入源除外）和在「AV 選擇」中選擇「遊戲」時。
• 接收 PC 訊號時 RC 輸入源選單顯示在螢幕上時），「遊戲控制優先」選項無效。
• 影像靜止或在多重畫面模式中時，「開」設定無效。

手動選擇畫面大小

手動選擇按下(1)按鍵，在當前所接收的視訊訊號類型當中可用的螢幕尺寸選項之間進行切換。

每次您按 📁 按鍵，均會切換選擇。

根據輸入訊號類型不同，所可選擇的螢幕尺寸也不同。

重要事項

- 兩側或上下有黑色寬邊的影像若持續長時間或一連數日短時間在螢幕上顯示（例如，使用 4:8」、「全螢幕14:9」或「電影 14:9」等模式時），即會導致影像殘留。除了會侵犯版權的作法以外，本公司建議您以全螢幕方式觀賞顯示的影像。

AV 訊號源

項目說明
4:3	用於4:3「標準模式」影像。每邊會出現一側邊遮條。
全螢幕14:9	用於14:9壓縮影像。每邊會出現一細側邊遮條。
電影14:9	用於14:9的上下黑邊影像。每邊會出現一細側邊遮條,對於某些節目您可能會在上下方均會看見橫條。
寬螢幕	在該模式下,影像會逐漸向螢幕兩邊拉長。
全螢幕	用於16:9壓縮影像。
逐點式	使輸入訊號符合相同的螢幕畫素數目(僅適用於選擇1080i或1080p訊號)。
變焦	用於16:9的上下黑邊影像。對於某些節目您可能會在上下方均會看見橫條。
電影	用於14:9的上下黑邊影像。對於某些節目您可能會在上下方均會看見橫條。

PC 訊號源

項目 說明
4:3		無須改變輸入訊號畫面比例來填滿整個螢幕
全螢幕	全螢幕	16:9 顯示

AV 訊號源

備註

• 當接收高畫質視訊訊號時，按 來轉換全螢幕、逐點式、變換焦距、寬螢幕和4:3。
• 有些高畫質廣播節目可能會顯示4:3且有側邊遮條的內容，可能會形成不平均的畫面。因此，建議在觀看後再觀賞全螢幕的影片（參攤潮側邊遮條）。

自動選擇螢幕大小

當接收到的訊號有 WSS（寬螢幕訊號），或當畫面訊號來自 HDMI 設備（請參閱第46頁的使用 HDMI 輸入）時，電漿電視會自動選擇適當的畫面大小。想要執行此功能時，請參照以下步驟。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（攪/↓再按 ENTER）。
3 選擇 「自動尺寸」（攪/↓再按 ENTER）。
4 選擇 「自然」或 「廣角縮放」（按↓再按 ENTER）。

項目 說明

關	刪除自動設定大小功能
自然	自然將影像調整至螢幕
屬角縮放	以全螢幕和廣角螢幕放大和只顯示	4:3 畫面比例

5 按下 HOME MENU 按鍵退出選單。

備註

• 如果畫面沒有自動轉換到正確的大小，請以手動方式選擇適合的螢幕大小。
• 如果畫面訊號沒有包含投影比例，則功能失效，即使是選擇「自然」或「廣角縮放」。

偵測側邊遮條

有些高畫質廣播節日會顯示有側邊遮條的4:3內容。選擇用於「自動尺寸」的「自然」時，電漿電視自動偵測這些側邊遮條以提供灰色側邊遮條，或選擇「廣角縮放」時，顯示有側邊遮條的全螢幕影像。選擇用於「自動尺寸」的「關」時，此功能無法作用。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（攙/↓再按 ENTER）。
3 選擇 「側邊遮條」（攜/↓再按 ENTER）。
4 選擇 「偵測」↑(/↓)。
5 選擇 「開」←(/→)。

項目 說明

關	關閉側邊遮條偵測
開	開啓側邊遮條偵測

6 按下 HOME MENU 按鍵退出選單。

重要事項

- 「開」設定避免 4:3 內容與側邊遮條的不平均畫面，而且可以減少影像殘留的可能性。

備註

• 選擇「自動尺寸」中的「關」時，無法將側邊遮條偵測設定為「開」或「關」。
• 側邊遮條偵測在以SD訊號顯示的4:3內容上不作用。
• 切換畫面大小時，取消側邊遮條偵測。若要還原側邊遮條偵測，請選擇另一個輸入來源或讓電漿電視進入待機狀態，然後再重新開啓電源。
• 此功能開啓時，頻道顯示畫面上出現「自動」。
• 將「側邊遮條」功能設定為「開」，本產品將偵測到包含側面遮條的高畫質16:9畫面比例影像，而且將自動新增或側面遮條或以全螢幕顯示影像，可更有效率地避免螢幕灼影。
• 是否發生偵測錯誤視 HD 內容而定。如果偵測發生錯誤，將畫面大小手動變更成所需大小。

改變螢幕兩邊亮度 （側邊遮條）

如果選擇 4:3、全螢幕14:9 或電影 14:9 螢幕尺寸，您便可改變螢幕兩邊所出現灰色側邊遮條的亮度。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（按/↓再按 ENTER）。
3 選擇 「側邊遮條」（攪/↓再按 ENTER）。
4 選擇 「亮度同步」↑(↓)。
5 選擇想要的參數 / 。

項目 說明

固定 （預設值） 請始終對灰色側邊遮條設定同樣的亮度

- 「自動」設定值可根據螢幕的亮度調整側邊遮條的亮度並可減少影像殘留的發生。

6 按下 HOME MENU 按鍵退出選單。

室内光線感應器

此功能依觀看區域的亮度等級自動調整顯示面板的亮度。有關詳情，請使用下列程序。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（按/↓再按 ENTER）。
3 選擇 「室内光線感應器」（摯/↓ 再按 ENTER）。
4 選擇 「開」或 「關」(按)再按 ENTER)。

項目 說明

開 開啓室內光線感應器功能

關閉室內光線感應器功能

5 按下 HOME MENU 按鍵退出選單。

備註

• 在「AV選擇」選單中選擇「最佳化」後，即使在步驟4中選擇「關閉」，室內光線感應器功能仍會保持「開啓」。
• 接收 PC 訊號時，無法使用此功能。
• 由於此功能自動將影像品質最佳化，亮度和色調等影像設定逐漸改變的程序可以在螢幕上看到。這不是故障情況。

藍色 LED 調光器

您可以依觀看區域的亮度等級調整 POWER ON 指示燈的亮度。選擇「自動」時，指示燈的亮度變成「高」、「中」、「低」以符合觀賞區域的亮度等級。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（按/↓再按 ENTER）。
3 選擇 「藍色ED 調光器」（按↑/↓再按 ENTER）。
4 選擇 「自動」、「高」、「中」或 「低」(按再按 ENTER)。
5 按下 HOME MENU 按鍵退出選單。

Orbiter 模式

此功能逐漸自動轉變影像以降低發生灼影的可能性。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（按/↓再按 ENTER）。
3 選擇「Orbiter」（按 ↑/↓ 再按 ENTER）。
4 選擇 「模式」或 「模式」（按 ↑/↓ 再按 ENTER）。

項目 說明

關	關閉 Orbiter 模式功能
模式 1(預設值)	啟動「逐點式」畫面以外的任何畫面模式的螢幕保護功能
模式 2	啟動所有可用畫面模式的螢幕保護功能

5 按下 HOME MENU 按鍵退出選單。

要取消此功能，在步驟4中選擇「關」。

備註

• 關於「逐點式」模式，請參閱第8頁的手動選擇畫面大小。
• 接收 PC 訊號時，此功能無法作用。

視訊圖樣

您可以顯示協助消除殘影的視訊圖樣畫面。

1 按下 HOME MENU 按鍵。

2 選擇 「選項」（按/↓再按 ENTER）。

3 選擇 「視訊圖樣」（按/↓再按 ENTER）。

出現確認畫面。

4 選擇 「開始」ENTER）。

顯示視訊圖樣畫面。

備註

• 啟動視訊圖樣畫面一小時後，系統自動進入待機狀態。
• 當視訊圖樣畫面開啓時，除遙控器上的 ◎ 或電漿電視上的 STANDBY/ON 或 ◎ 之外，其他按鈕都無法進行操作。
• 要取消視訊圖樣畫面，按下遙控器上的 🔊，或按下電漿電視上的 STANDBY/ON 或關閉 🔊。
• 視訊圖樣定時器優先於睡眠定時器。視訊圖樣定時器開啓時，睡眠定時器失敗。

睡眠定時器

當選定的時間已到，睡眠定時器功能會自動將系統置於待機狀態。

1 按下 HOME MENU 按鍵。

3 選擇所需時間 （撈/↓再按 ENTER）。

選擇「關」（取消）30分鐘」、60分鐘」、90分鐘」或「120分鐘」。

4 按下 HOME MENU 按鍵退出選單。

備註

• 在選定的時間到達前五分鐘，每分鐘會顯示剩餘的時間。
• 如要確認剩餘時間，請按照步驟1和2。時間確定好以後，請按HOME MENU 按鍵以恢復原先的顯示畫面。
• 電漿電視前面的SLEEP指示燈在睡眠定時器設定好時會亮起橘燈。

使用密碼

電漿電視系統提供「兒童鎖」的功能，可以防止兒童看到不當的電視節目。當觀看被「禁止」的節目時，您需要輸入密碼。系統原廠時的預設密碼為1234。不過，您可以根據您的需要更改密碼。

在使用 Home Menu（主選單）上的「自動安裝」、「類比電視設定」或「密碼」等各項功能防範非法變更設定之前，您必須先輸入密碼。

輸入密碼

如果您選擇了一個採用兒童鎖的頻道，或者試圖打開選單時出現密碼輸入畫面，請正確輸入密碼。

- 使用 0 至 9 按鍵輸入目前的四位數密碼。

備註

• 如果您連續三次輸入錯誤的密碼，會出現「無效的密碼」的訊息，同時選單關閉。為了再次顯示密碼輸入畫面來正確輸入密碼，請再次選擇禁止頻道或打開選單。
• 如果密碼輸入畫面在輸入之前消失不見，您可以按ENTER 按鍵將其重新叫出來。

更改密碼

按照以下步驟來修改密碼。

1 按下 HOME MENU 按鍵。
2 選擇 「設定」（攙/↓再按 ENTER）。
3 選擇 「密碼」（摳/↓再按 ENTER）。
顯示出密碼輸入的畫面。使用 0 至 9 按鍵來輸入目前的四位數密碼。
4 選擇 「更改密碼」（搾/↓再按 ENTER）。
5 使用按鍵 0 至 9 來輸入新設定的四位數密碼。

6 將步驟 5 輸入的密碼再輸入一遍。

• 如果前後兩次輸入密碼不一樣，會返回到步驟 5，重頭開始輸入密碼。
• 在退出修改密碼畫面之前，您可以有三次嘗試重新確定新密碼的機會。

7 按下 HOME MENU 按鍵退出選單。

備註

- 請記錄新設的密碼，並將它放在隨手可得之處。

有用的調整設定值

重新設定密碼功能

1 按下 HOME MENU 按鍵。
2 選擇 「設定」（擰/↓ 再按 ENTER）。
3 選擇 「密碼」（摳/↓ 再按 ENTER）。

顯示出密碼輸入的畫面。使用 0 至 9 按鍵輸入目前的四位數密碼。

4 選擇 「恢復原廠設定」（攢/↓再按 ENTER）。
5 選擇 「是」（按/→ 再按 ENTER）。
6 按下 HOME MENU 按鍵退出選單。

備註

- 上述步驟將把密碼恢復成原廠設定值 1234。

我們建議您寫下您的密碼，這樣您就不會忘記它。

PDP-LX608G / PDP-LX508G 您的密碼為：

如果您忘記了密碼

如出現「請輸入您的密碼」的訊息，請按遙控器上的ENTER 按鍵超過三秒以上。

密碼會恢復成 1234。

第10章

搭配其他設備使用

您可以將許多類型的外部設備連接到高盡質電漿電視，例如數位調諧器、錄影機、DVD 播放器、個人電腦、遊戲機主機和攝影機。

為了觀看來自外部設備的影像，請用遙控器上的 INPUT 1 至 INPUT 6 或 PC 按鍵 （第4頁）或電漿電視上的 INPUT 按鍵選擇輸入源。

注意

- 為了保護所有的設備，請務必拔掉電漿電視的電源，再行連接數位調諧器、錄影機、DVD 播放器、個人電腦、遊戲主機，或是其他周邊設備。

備註

• 除非另有說明，否則圖中所示各種連接線均會一般市售類型，而不隨本產品附贈。
• 連接前，請確實參閱 DVD 播放器、個人電腦等）相關的操作手冊。

連接數位調諧器

使用 INPUT 1 端子來連接數位調諧器和其他影音設備。

請使用色差、S 視訊或標準視訊連接線連接視訊訊號。請使用立體聲音訊連接線連接音訊。（若正使用標準視訊輸入，則可使用紅／白／黃的音訊／視訊連接線。）

透過數位調諧器顯示電視廣播

要觀賞數位調諧器影像，請按遙控器上的 INPUT 1 按鍵或使用電漿電視上的 INPUT 按鍵選擇「輸入」。

備註

• 用於 INPUT 1 端子的訊號優先順序為 (1) 色差視訊，(2) S 視訊，(3) 視訊。
• 僅可連接實際使用的視訊連接線類型。
• 請參閱您的數位調諧器的操作手冊，以確定可用的訊號類型。

連接 DVD 播放器

使用 INPUT 2 端子連接 DVD 播放器和其他影音設備。

請使用色差、S視訊或標準視訊連接線連接視訊訊號。請使用立體聲音訊連接線連接音訊。（若正使用標準視訊輸入，則可使用紅／白／黃的音訊／視訊連接線。）

DVD 播放

要觀賞 DVD，請按遙控器上的 INPUT 2 按鍵或使用電漿電視上的 INPUT 按鍵選擇「輸入2」。

備註

• 用於 INPUT 2 端子的訊號優先順序為 (1) 色差視訊，(2) S 視訊，(3) 視訊。
• 僅可連接實際使用的視訊連接線類型。
• 請參閱您的 DVD 播放器的操作手冊，以確定可用的訊號類型。

連接錄影機

使用 INPUT 3 端子來連錄影機和其他影音設備。

請使用 S 視訊或標準視訊連接線連接視訊信號。請使用立體聲音訊連接線連接音訊。（若正使用標準視訊輸入，則可使用紅／白／黃的音訊／視訊連接線。）

錄影機播放

要觀賞錄影機影像，請按遙控器上的 INPUT 3 按鍵或使用電漿電視上的 INPUT 按鍵選擇「輸入3」。

備註

• 用於 INPUT 3 端子的信號優先順序為 1）S 視訊，(2) 視訊。
• 僅可連接實際使用的視訊連接線類型。
  • 請參閱您的錄影機的操作手冊，以確定可用的訊號類型。

連接遊戲機主機或攝影機

使用 INPUT 6 端子來連接遊戲機主機、攝影機和其他影音設備。請使用 S 視訊或標準視訊連接線連接視訊信號。請使用立體聲音訊連接線連接音訊。（若正使用標準視訊輸入，則可使用紅／白／黃的音訊／視訊連接線。）

顯示遊戲機主機或攝影機影像

如要觀看遊戲上機或攝錄影機的影片，請按遙控器上的 INPUT 6，或是電漿電視上按 INPUT，並選擇「輸入6」。

備註

• 用於 INPUT 6 端子的信號優先順序為 1（）S 視訊，（2）視訊。
• 僅可連接實際使用的視訊連接線類型。

連接個人電腦

使用 PC 端子來連接個人電腦。

- PC 輸入端子與 DDC1/2B 相容。

顯示個人電腦影像

如要觀看個人電腦的影片，請按遙控器上的 PC，或是在電漿電視上按 INPUT，並選擇 PC」。

當連接個人電腦時，系統將自動偵測正確的輸入訊號類型。如果來自電腦的影像顯示不清晰，您可能需要使用自動設定選單。請參閱第37頁。

備註

- PC 端子不能用於影音設備。

電腦相容性清單

解析度 頻率
720 x 400	70 Hz
640 x 480 (VGA)	60 Hz
800 x 600 (SVGA)	60 Hz
1280 x 720	60 Hz
1024 x 768 (XGA)	60 Hz
1360 x 768 (寬螢幕-XGA)	60 Hz
1280 x 1024 (SXGA)	60 Hz

連接擴大器 /AV 接收器

您可藉著連接擴大器/AV接收器及重低音揚聲器至電漿電視上享受更為震撼的音效。

備註

• 更詳細的資訊，請參閱所要連接音訊設備的操作手冊。
• 若您的擴大器/AV接收器有重低音輸出，則無須連接至電漿電視上的重低音輸出。
• 相對於目前顯示影像的音訊信號始終會輸出至 MONITOR OUT 及 SUBWOOFER 端子。

避免不要的回應

可避免不要的回應，使影像品質受到不良的影響。指定抑制輸出禁止的輸出端子。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（擰/↓再按 ENTER）。
3 選擇 「監控輸出」（摳/↓ 再按 ENTER）。
4 選擇所需參數 （按/↓再按 ENTER）。

項目 說明

經常輸出 無論是否選取任一種內接源,輸出複合視訊與音訊訊號
禁止使用輸入端子1	當選取了	「輸入」,則不會輸出複合視訊與音訊訊號
禁止使用輸入端子2	當選取了	「輸入」,則不會輸出複合視訊與音訊訊號
禁止使用輸入端子3	當選取了	「輸入」,則不會輸出複合視訊與音訊訊號
禁止使用輸入端子4	當選取了	「輸入」,則不會輸出複合視訊與音訊訊號
禁止使用輸入端子5	當選取了	「輸入」,則不會輸出複合視訊與音訊訊號
禁止使用輸入端子6	當選取了	「輸入」,則不會輸出複合視訊與音訊訊號

5 按下 HOME MENU 按鍵退出選單。

備註

- 無論此項設定如何，INPUT 4 和 INPUT 5 視訊訊號不會經由 MONITOR OUT 插孔輸出。

使用 HDMI 輸入

INPUT 3、INPUT 4 和 INPUT 5 包括可接收數位視訊和音訊訊號輸入的 HDMI 端子。要使用 HDMI 端子，首先啟用該端子，然後指定接收來自連接設備的視訊及音訊訊號類型。關於訊號類型的資訊，請參閱所連接設備的操作手冊。

在啟動選單之前，先按下遙控器上的 INPUT 3、INPUT 4 或

INPUT 5 按鍵，或按下電漿電視上的 INPUT 按鍵以選擇

「輸入 3」、「輸入4」或「輸入5」。

支援的視訊訊號

720 (1440) x 576i@50 Hz

720 x 576p@50 Hz

1280 x 720p@50 Hz

1920 x 1080i@50 Hz

720 (1440) x 480i@59.94 Hz/60 Hz

720 x 480p@59.94 Hz/60 Hz

1280 x 720p@59.94 Hz/60 Hz

1920 x 1080i@59.94 Hz/60 Hz

1920 x 1080p@24 Hz

1920 x 1080p@50 Hz

1920 x 1080p@60 Hz

支援的PC訊號

640 x 480 (VGA) 60 Hz

800 x 600 (SVGA) 60 Hz

1024 x 768 (XGA) 60 Hz

1360 x 768 (宽螢幕 - XGA) 60 Hz

1280 x 1024 (SXGA) 60 Hz

關於聲音，系統支援下列各項：

• 線性脈衝碼調變 (立體雙聲道)
• 取樣頻率：32 kHz、44.1 kHz、48 kHz

支援的 HDMI 控制

本電漿電視支援 HDMI 控制功能。連接支援 HDMI 控制功能的裝置與電漿電視後，您可以由電漿電視或電漿電視的遙控器控制所連接的裝置。請參閱第 11 章的使用 HDMI 控制。

支援 Deep Color

Deep Color表示說明位元數的顏色深度，用於呈現點陣圖影像的單一像素顏色。除了傳統的RGB/YCbCr16 bit/20 bit/24 bit 訊號外，電漿電視也支援RGB/YCbCr30 bit/36 bit 訊號。這樣可以在支援Deep Color訊號的裝置連接到電漿電視時展現更細緻的色彩再生效果。接收到Deep Color訊號時，顏色深度顯示在頻道顯示畫面上。

備註

• 影像需要一段時間才會顯示，這視連接的設備而定。
• 請確定使用 HDMI 相容連接線。
• 輸入 1080p 訊號時，我們建議您使用支援HDMI Category 2 的 HDMI 連接線。
• 連接 PC 至 HDMI 端子時，使用 HDMI 相容 PC 或顯示卡。
• 使用 DVI輸出端子連接 PC 至 HDMI 端子時，電漿電視可能無法正常顯示。如果發生這種情況，請洽詢您的 PC 製造商。
• PC 影像和／或音質是否能正常顯示或聽到視使用的 PC 而定。

連接 HDMI 設備

就 INPUT 3 而言，請以 HDMI 連接線連接視訊及（必要時）以立體聲音訊連接線連接類比音訊。您可以根據連接的設備選擇音訊及視訊格式一更多資訊請參閱以下說明。

對於 INPUT 4 和 INPUT 5，只要連接一條傳送音訊與視訊訊號的 HDMI 連接線（下圖顯示與 INPUT 5 的連接）。

啟動 INPUT 3 HDMI 端子

1 按下 HOME MENU 按鍵。
2 選擇「選項」（按↑/↓再按 ENTER）。
3 選擇「HDMI輸入」（按↑/↓再按 ENTER）。
4 選擇「設定」（按↑/↓再按 ENTER）。
5 選擇「啓動」（按↑/↓再按 ENTER）。

項目說明

6 按下 HOME MENU 按鍵退出選單。

備註

- 您無須手動啟動 INPUT 4 和 INPUT 5 HDMI 端子。

指定輸入訊號的類型

1 重複啟動 INPUT 3 HDMI 端子中設定的步驟 1 至 3。
2 選擇「訊號類型」（按↑/↓再按 ENTER）。
3 選擇「視訊」或「個人電腦」（按/↓再按 ENTER）。

項目說明

視訊(預設值)

除了連接PC時選擇此選項

個人電腦 在

PC 連接至 HDMI 時選擇此選項輸入端子

4 按下 HOME MENU 按鍵退出選單。

注意

- 確定在 PC 連接至 HDMI 輸入端子時選擇「個人電腦」。

備註

• 在「視訊」模式中，影像「全畫面」（放大），而且模式在接收PC訊號時自動切換到「個人電腦」。
• 在「個人電腦」模式中，以最佳影像品質的全螢幕大小顯示影像。

選擇「視訊」時
(「全畫面」尺寸畫面)

選擇「個人電腦」時
(「非全畫面」尺寸畫面)

指定數位視訊訊號類型

1 按下 HOME MENU 按鍵。

2 選擇 「選項」（按/↓再按 ENTER）。

3 選擇「HDMI輸入」（按↑/↓再按ENTER）。

4 選擇 「視訊」（按/↓再按 ENTER）。

5 選擇數位視訊訊號 （按/↓再按 ENTER）。

- 如果您選擇「自動」，系統在接收到數位視訊訊號時會嘗試自動識別數位視訊訊號的類型。

項目 說明

自動(預設值)	自動識別輸入的數位視訊訊號
顏色-1	數位色差視訊訊號 4:2:2)鎖定
顏色-2	數位色差視訊訊號 4:4:4)鎖定
顏色-3	數位RGB 訊號 16 至235)鎖定
顏色-4	數位RGB 訊號 0至255)鎖定

6 按下 HOME MENU 按鍵退出選單。

備註

• 如果您選擇「自動」以外的參數，結果可使色彩自然。
• 如果沒有影像顯示或者影像顯示不正確，請指定另外一種數位視訊訊號類型。
• 關於指定數位視訊訊號類型的詳細資訊，請參閱連接設備的操作手冊。

指定音訊訊號的類型

使用 INPUT 3 HDMI 端子時，必須指定音訊信號的類型。

1 重複用於指定數位視訊訊號類型的步驟1至3。
2 選擇 「音訊」（接/↓再按 ENTER）。
3 選擇音訊訊號 （按/↓再按 ENTER）。

- 如果您選擇「自動」，系統在接收到音訊訊號時會嘗試自動識別音訊訊號的類型。

項目 說明

自動	(預設值)	自動辨識輸入訊號
數位	接收數位音訊訊號
類比	接收類比音訊訊號

4 按下 HOME MENU 按鍵退出選單。

備註

• INPUT 4 和 INPUT 5 HDMI 端子僅可接收數位音訊訊號。
• 如果沒有聲音輸出，指定另外一種音訊訊號類型。
• 關於指定音訊訊號類型的詳細資訊，請參閱連接設備的操作手冊。
• 根據所連接設備的不同，您可能也需要連接類比音訊連接線。

使用控制線

在電漿電視與其他擁有 SR 商標的先鋒設備之間連接控制線，便可經由電漿電視上的遙控感應器操作連接的設備。

在連接了控制輸入端子以後，所連接設備的遙控感應器即無法接收來自遙控器的命令。操作連接的設備時，請將遙控器對準電漿電視的遙控感應器。

備註

• 連接時，確定已從電源插座上拔下電源線。
• 在連接控制線之前請先連接所有組件。

關於 SR+

電漿電視背面的 CONTROL OUT 端子可支援 SR+，搭配先鋒的 AV 接收器進行一連串的操作。SR+ 提供輸入切換連串操作功能與 DSP 環繞模式顯示功能。更多詳細資訊，請參閱支持 SR+ 的先鋒 AV 接收器隨附的操作手冊。

備註

• 當透過 SR+ 連接時，系統的音量會被臨時調到最小。
• 連接控制線時，使用 SR+ 連接線。
• 連接控制線與一或多個先鋒設備時，直接連接電漿電視和支援SR+的先鋒擴大器。不可以在它們之間連接其他設備。

未使用SR+時（a、b和c）： 控制連接線 （市售）是帶有微型插頭的單聲道連接線 （無阻抗）。 使用SR+時（a）： 使用SR+連接線 （可用選項）。

使用 USB 介面 Home Gallery 功能)

在此系統上，您可以觀賞使用數位相機拍攝並儲存在記憶卡中的JPEG影像。您也可以使用USB接頭連接線將數位相機直接連接到電漿電視。

備註

• 一次只能連接一個USB裝置。不連接任何USB集線器。
• 無法連接和使用印表機或鍵盤。

可讀取記憶卡

本系統可讀取使用 FAT16、FAT32 或 VFAT 格式的記憶卡。

可讀取資料檔案

本系統只能讀取符合下列條件的 JPEG 檔案：

• 副檔名是JPG或JPEG。
• JPEG 4:2:2 和 4:2:0 格式
• 影像解析度的水平方向必須低於3264像素，垂直方向必須低於2448像素。
• 影像解析度的水平方向必須高於 160 像素，垂直方向必須高於 120 像素。

備註

• 本系統是否可以顯示影像視記憶卡或相機的類型而定。
• 本系統無法顯示使用個人電腦或其他設備修改或編輯的影像。
• 此系統符合 USB 大量儲存裝置等級、SIC（靜態影像拍攝）等級 + PTP 和多重 LUN（邏輯單元編號）等級。

連接 USB 裝置

握住 USB 裝置的接頭，使它的上側朝向前面板，然後將它插入電漿電視側面的 USB 埠中。

• 將 USB 裝置的接頭插到底。
• 使用裝置的 USB 接頭時，請將它直接連接至 USB 埠。

電漿電視的側面

移除 USB 装置

若要拔下 USB 裝置的接頭，請退出 Home Gallery 畫面，然後再將它拔下。

備註

• 拔下 USB 裝置之前，請確定退出 Home Gallery 畫面。如果在 Home Gallery 畫面顯示時拔下 USB 裝置，記憶體內的資料可能會損壞。
• 不可以系統開機或關機後立刻插入或拔下 USB 裝置。這樣可能導致記憶體內的資料損壞。
  • Home Gallery 畫面顯示時，不可關閉數位相機的電源。

啟動初始 Home Gallery 畫面

如果在系統電源開啓時連接裝置，初始畫面自動出現。如果畫面未出現，請使用步驟1和2。

1 按下 HOME MENU 按键。

2 選擇「Home Gallery」（按↑/↓再按 ENTER）。

3 選擇資料夾 （按/↓再按 ENTER）。

選擇資料夾

初始 Home Gallery 畫面顯示儲存在記憶卡中的資料夾。圖示的類型視資料夾的內容而有所不同。

一 指定含有其他資料夾的資料夾。

一 指定沒有影像檔的資料夾。

一 指定有一或多個影像檔的資料夾。

指定儲存在根目錄下的一個或多個影像檔案。

要選擇想要的資料夾，按↑/↓，然後再按ENTER。所選擇資料夾中的影像以縮圖格式顯示。

啟動縮圖畫面

在初始 Home Gallery 畫面上選擇資料夾時，資料夾中的影像以縮圖格式顯示。

① 影像大小

② 儲存日期

③ 檔案名稱
④ 旋轉角度
⑤ 影像選擇游標
⑥ 出現供無法讀取的影像與無法在單一畫面上顯示的影像使用
⑦ 資料夾中所選擇檔案數目／影像總數
⑧ 資料夾中有超過 16 個影像時顯示
⑨ 表示影像已旋轉

按↑/↓捲動畫面。

若要反白所需影像，按 ↑/↓ 和 ←/→ 移動游標。有關反白影像的資訊出現在畫面左上角。

按 HOME MENU 按鍵退出 Home Gallery 功能。

啟動標準單影像畫面

顯示縮圖畫面時，按 ↑/↓ 和 ←/→ 反白所需影像，然後按 ENTER。縮圖畫面消失，而且只顯示所選擇的影像。

顯示上述畫面後，您可以使用下列按鍵執行各種操作：

P- :

以正常或全螢幕顯示上一個影像。

P+ :

以正常或全螢幕顯示下一個影像。

紅：

使用全螢幕顯示影像。若要退出全螢幕顯示畫面，按 RETURN。

綠：

依順時針方向旋轉顯示的影像。每按一下即依下列順序旋轉影像：90°、180°和270°。

HOME MENU :

退出 Home Gallery 功能。

備註

• 小心不要長時間顯示同一個影像。否則可能導致螢幕灼影／影像殘留。
• 小於 1024 × 768 像素的影像周圍顯示空白。

啟動幻燈片放映設定畫面

顯示縮圖影像時，按綠色按鍵啟動設定連續切換影像的投影片播放畫面。

1 選擇 「顯示模式」（撹/↓）。

2 選擇 「正常」或 「全螢幕」（按→）。

- 選擇「全螢幕」後，以全螢幕顯示影像。

3 選擇「播放順序」（按↑/↓）。

4 選擇「命名順序」或「隨機」（按/→）。

5 選擇「重複模式」（按↑/↓）。

6 選擇「一次」或「循環」（按→）。

- 選擇「循環」後，重複投影片播放，直到按下RETURN為止。

7 選擇「播放模式」（按↑/↓）。

8 選擇「自動」或「手動」（按→）。

- 選擇「自動」後，影像在指定時間間隔自動切換。

- 選擇「手動」後，影像在您每次按P+/P-時切換。

9 如果在步驟 8 中選擇「自動」，按↑/↓ 選擇「時間間隔（秒）」，然後按←/→ 選擇個別影像的所需顯示時間長度。

10 要啟動投影片播放畫面，按 RETURN 顯示縮圖畫面，然後按紅色按鍵。

- 若要退出Home Gallery功能，按HOME MENU按鍵。

啟動投影片播放畫面

設定投影片播放後，您可以啟動投影片播放以連續切換影像。

1 要啟動投影片播放畫面，在縮圖畫面顯示時按紅色按鍵。

- 選擇用於「播放模式」的「自動」後，影像在指定時間間隔自動切換。

- 選擇用於「播放模式」的「手動」後，按/P-切換影像。

- 影像自動切換時，您可以按紅色按鍵停止影像切換約90秒。如要回復，再按一次紅色按鍵。

2 退出投影片播放畫面時，按 RETURN 恢復縮圖畫面，或按 HOME MENU 退出 Home Gallery 功能。

備註

- 在播放投影片期間暫停時，畫面在五分鐘後自動切換到下一個影像。

- 如果五分鐘沒有繼續任何操作，除了以「重播」模式的「循環」播放投影片之外，Home Gallery 功能自動結束。

調整影像品質

顯示縮圖畫面時，按黃色按鍵。顯示與 PC 訊號源相同的螢幕調整畫面。如要進一步了解，請參閱第 29 頁。

使用隨本產品附贈的遙控器控制其他設備

您可以使用本產品附贈的遙控器控制連接的其他設備：機上盒（STB）、DVD播放器、DVD/硬碟錄影機（DVR）、BD播放器或錄影機。

使用此功能之前，您必須以要控制設備的製造碼預設隨附的遙控器。要控制設備時，依設備按下遙控器上的 SELECT 以選擇正確的模式。選項在 TV、STB、DVD/DVR 和錄影機之間切換。遙控器上的相應模式指示燈顯示目前選擇的模式。

- 控制 BD 播放器時，選擇 DVD/DVR 模式。

預設製造碼

1 依設備按下遙控器上的 SELECT 以選擇 STB、DVD/DVR或錄影機模式。

2 確認前一個選擇模式的指示燈熄滅後，按住 SELECT，然後按下遙控器上的 1。

- 相應模式的指示燈閃爍。

3 按 0 至 9 輸入三位數製造碼。

- 參閱製造碼清單以辨識正確的代碼。

- 模式指示燈亮起約一秒後熄滅。完成預設製造碼。

備註

- 如果在模式指示燈閃爍時約一分鐘未執行任何操作，則會退出製造碼預設程序。

- 如果輸入未列在表格中的製造碼，模式指示燈會快速閃爍約一秒，然後跟之前一樣閃爍。

- 若要在模式指示燈閃爍時半途退出製造碼預設程序，您可以按下遙控器上的 SELECT。

- STB、DVD/DVR 和錄影機模式的原廠預設製造碼分別是「000」、「100」和「500」。

製造碼

- 表中所列的有些設備不允許您使用隨附的遙控器控制部分或所有功能。

STB

000	PIONEER 1(原廠設定值)
001	PIONEER 2
002	AONVISION
003	ZINWELL
004	CANAL SATELLITE
005	HUMAX
006	PACE 1
007	PACE 2
008	QUALI-TV
009	SKY DIGITAL

DVD

100	PIONEER 1 (原廠設定値)
101	PIONEER 2
102	AKAI
103	DENON
104	HITACHI
105	JVC
106	KENWOOD 1
107	KENWOOD 2
108	PANASONIC 1
109	PANASONIC 2
110	PHILIPS 1
111	PHILIPS 2
112	SAMSUNG
113	SHARP
114	SONY 1
115	SONY 2
116	SONY 3
117	THOMSON
118	TOSHIBA
119	YAMAHA

DVR

200 PIONEER 1

201 PIONEER 2

202 PIONEER 3

203 PANASONIC

204 PHILIPS 1

205 PHILIPS 2

206 SHARP

207 SONY

208 TOSHIBA

BD

300 PIONEER

錄影機

500	PIONEER 1 (原廠設定値)
501	PIONEER 2
502	AIWA 1
503	AIWA 2
504	AKAI 1
505	AKAI 2
506	AKAI 3
507	DAEWOO
508	GRUNDIG 1
509	GRUNDIG 2
510	GRUNDIG 3
511	GRUNDIG 4
512	HITACHI 1
513	HITACHI 2
514	HITACHI 3
515	JVC 1
516	JVC 2
517	JVC 3
518	JVC 4
519	JVC 5
520	LOEWE 1
521	LOEWE 2
522	MATSUI
523	ORION
524	PANASONIC 1
525	PANASONIC 2
526	PHILIPS 1
527	PHILIPS 2
528	PHILIPS 3
529	SANYO
530	SAMSUNG 1
531	SAMSUNG 2
532	SAMSUNG 3
533	SAMSUNG 4
534	SHARP
535	SONY 1
536	SONY 2
537	SONY 3
538	SONY 4
539	SONY 5
540	SONY 6
541	SONY 7
542	THOMSON
543	TOSHIBA

STB （機上盒）控制按鍵

在 STB 模式時，遙控器上的按鍵功能如下所示。

1 0至9

數字鍵功能。

2 P+/P-

按下可調到較高或較低的頻道。

3 RETURN

顯示廣播選單畫面時，按下可立刻恢復前一個畫面。

4 ENTER

按下可啟動所選擇的功能。

↑/↓/←/→

按下可選擇在廣播選單畫面或廣播指南畫面上的項目。

5 GUIDE

按下可顯示廣播指南畫面。

6 SOURCE

開啓或關閉機上盒的電源。

7 MENU

按下可顯示廣播選單畫面。

8 INFO

按下可顯示日前廣播的資訊。

9 彩色

此操作僅適用於 AonVision 和 Zinwell 的產品。

DVD/DVR 控制按键

在 DVD/DVR 模式時，遙控器上的按鍵功能如下所示。

1 0至9

數字鍵功能。

2 P+/P- （僅適用於 DVD/硬碟錄影機 DVR）

按下可改變內建在 DVD/硬碟錄影機 DVR 中的調諧器頻道。

3 RETURN

顯示 DVD 選單時，按下以立刻恢復前一個畫面。

4 ENTER

按下可啟動所選擇的功能。

按下可選擇 DVD 選單畫面上的項目。

5 DVD TOP MENU

按下此按鍵時，出現 DVD 頂端選單。

6 (暫停/靜止)

設定暫停與靜止影像。

7 ●（錄影）（僅適用於DVD/硬碟錄影機 DVR）

開始錄影。

8 (章節搜尋)

每次按下後，移到下一章的開始。

9 (章節搜尋)

每次按下後，移回到前一章的開始。

10 DISC NAVI （僅適用於 DVD/硬碟錄影機 QVR）

按下可顯示瀏覽光碟內容的光碟瀏覽器畫面。

11 SOURCE

關閉和開啓 DVD 播放器或 DVD/硬碟錄影機 (DVR) 的電源。

12 MENU

按下可顯示 DVD 選單。

13 ■ (停止)

按下可停止播放或錄影。搭配某些 DVD 播放器或 DVD/硬碟錄影機（DVR）使用時，按兩下按鍵可打開光碟托盤。

14 ▶ (播放)

開始播放。

15 ▶▶（掃描）

按下可快速向前播放。

16 ◀ (掃描)

按下可向後播放。

17 HDD （僅適用於 DVD/硬碟錄影機 DVR）

按下可選擇供播放或錄影使用的硬碟 HDD)。

18 DVD （僅適用於 DVD/硬碟錄影機 DVR）

按下可選擇供播放或錄影使用的 DVD

7, 13 REC STOP （僅適用於 DVD/硬碟錄影機 D(VR)）

同時按下●和■可停止錄影。此操作僅適用於先鋒與 Sony DVD/硬碟錄影機 DVR）。

- 您可以在 DVD/DVR 模式中控制 BD 播放器。

- 不能同時選擇 DVD 播放器、DVD/硬碟錄影機 (DVR) 或 BD 播放器。

錄影機控制按鍵

在錄影機模式時，遙控器上的按鍵功能如下所示。

1 0 至 9

數字鍵功能。

2 P+/P-

按下可選擇錄影機的 TV調諧器的頻道。

3 (暫停/靜止)

設定暫停與靜止影像。

4 ● (錄影)

開始錄影。

5 SOURCE

開啓和關閉錄影機的電源。

6 ■ (停止)

停止播放。

7 ▶ (播放)

開始播放。

8 ▶ (快速向前)

磁帶快速向前並允許搜尋影像。

9 (向後)

磁帶倒轉並允許搜尋影像。

第11章

使用 HDMI 控制

使用 HDMI 控制功能

您可以使用電漿電視的遙控器操作支援 HDMI 控制功能的錄影機、播放器或 AV 系統等先鋒裝置。

HDMI 控制功能包括使用電漿電視的螢幕功能控制面板播放內容、觀賞時錄製電視節目、使用所連接錄影機上的節目清單預約錄影、以及確認登錄在錄影機中的預約錄影。詳情請參閱下表。

備註

• 使用電漿電視的遙控器可以連接與控制的最多裝置數如下所示：錄影機×2、播放器×2、AV系統×1。
• HDMI 控制功能無法執行所有裝置的操作。

HDMI 控制功能

功能說明可使用的裝置
播放內容按下連接裝置的PLAY(播放)按键時,自動選擇正確的輸入訊號源,而且在電漿電視上播放內容。		錄影機/播放器
螢幕控制功能在螢幕上或使用電漿電視的遙控器可以控制錄影機/播放器的操作(播放、停止、快速向前/向後等)		錄影機/播放器
錄製電視節目使用電漿電視的遙控器可以錄製正在觀賞的節目		錄影機
預約錄影預約錄影使用所連接錄影機上的節日清單錄影機
確認錄影時間表使用電漿電視的遙控器可以螢幕上顯示與確認登錄在錄影機中的錄影時間表		錄影機
顯示語言設定顯示清單語言的相關資訊傳送到與電漿電視連接的錄影機或播放器中。詳情請參閱錄影機或播放器隨附的操作手冊。		錄影機/播放器
AV系統控制使用電漿電視的遙控器也可以控制接收器/擴大器的操作(音量、環繞模式與HDMI端子的輸入選擇)		AV系統
電源開啓電漿電視的電源開啓時,連接的錄影機電源開啓。連接的錄影機或播放器的電源開啓且影像輸入到電漿電視中時,電漿電視的電源會開啓。		錄影機錄影機/播放器
電源關閉電漿電視的電源關閉時,連接的裝置電源關閉。		錄影機/播放器/AV系統

• 按 + / - 或 或 調整 AV 系统的音量。
• 按↑、↓、←、→、ENTER、RETURN（→）或彩色（藍、紅、黃、綠）按鍵以使用所連接錄影機或播放器上的光碟瀏覽器等功能。

備註

• 使用 HDMI 控制功能時，在操作遙控器時，請將它對準電漿電視前面板右下角的遙控感應器 31）。
• 您無法同時使用電漿電視背面的兩個或多個 HDMI 端子（「電源關閉」與「顯示語言設定」功能除外）。

螢幕控制功能面板

對於 AV 系統

依順序切換環繞模式
②依相反順序切換輸入來源
3 依相反順序切換環繞模式
4 關閉控制面板以返回 HDMI 控制選單
5 顯示連接裝置的型號
6 退出
7 依順序切換輸入來源

按下電漿電視的遙控器上的↑或↓以依照順序或相反順序切換環繞模式，按下←或→以依照順序或相反順序切換輸入訊號源。按下HDMI CONTROL關閉控制面板並返回HDMI控制選單。

備註

- 在操作期間按下←或→以切換輸入訊號源時，您無法操作錄影機／播放器。若要回復操作，請返回HDMI控制選單，然後重新選擇所需功能。

對於錄影機

跳過廣告
2 快速向後
停止播放
4 關閉控制面板以返回 HDMI 控制選單
5 顯示連接裝置的型號
6 開始播放
7 快速向前

按電漿電視遙控器上的←或→選擇快速向後或快速向前模式。按↑可跳過廣告，或按↓停止播放。按下ENTER開始播放，然後按HDMI CONTROL關閉控制面板並返回HDMI控制選單。

對於播放器

1 顯示播放器上的 DVD 光碟選單或藍光光碟的彈出式選單
快速向後
3 停止播放
4 關閉控制面板以返回 HDMI 控制選單
5 顯示連接裝置的型號
6 開始播放
7 快速向前

按電漿電視遙控器上的←或→選擇快速向後或快速向前模式。按↑可顯示播放器上的DVD光碟選單或藍光光碟的彈出式選單，或按↓停止播放。按下ENTER開始播放，然後按HDMI CONTROL關閉控制面板並返回HDMI控制選單。

連接 HDMI 控制

變更電漿電視與支援 HDMI 控制功能或「設定 HDMI 控制」的設定的裝置之間的連接時，請執行下列程序：

1 開啓電漿電視與所有連接裝置的電源。
2 確認依連接的裝置在「設定HDMI控制」的「輸入設定」中輸入正確設定。另請確認連接裝置中的HDMI控制相關設定。
3 切換到裝置連接的 HDMI 輸入端予以檢查是否正確輸出與顯示音訊與視訊影像。
4 關閉電漿電視的電源，然後再重新開啓電漿電視的電源。

連接 AV 擴大器/DVD 錄影機/BD 播放器

PDP-LX608G/PDP-LX508G 不支援 S/PDIF。連接電漿電視到 AV 系統時，使用 MONITOR OUT 端子。

連接 DVD 錄影機

備註

• 使用電漿電視的遙控器可以連接與控制的最多裝置數如下所示：錄影機 x 2、播放器 x 2、AV 系統 x 1。
• 連接 AV 系統時，確認將它放置在電漿電視與錄影機或播放器之間並連接它。
• 不可在電漿電視與錄影機／播放器之間連接不支援 HDMI 控制功能的 AV 系統，否則 HDMI 控制功能無法正常作用。
• 將不支援HDMI控制功能的AV系統與支援HDMI控制功能的播放器／錄影機連接至電漿電視時，使用立體聲連接線將AV系統連接至MONITOR OUT端子，然後使用HDMI相容連接線將錄影機／播放器連接至HDMI端（請參閱右圖）。
• 若未使用支援 HDMI 1.3 規格的 HDMI 連接線，HDMI 控制可能無法正常運作。

• 連接後在「設定HDMI控制」的「輸入設定」中輸入設定。確定輸入裝置所連接的每個HDMI輸入端子的設定。
• 使用 HDMI 控制功能也需要連接裝置中的設定。詳情請參閱連接裝置隨附的操作手冊。
• 連接錄影機時，當電漿電視的電源開啓時，它的電源也會自動開啓，以協助錄影更順暢。
• 以支援 HDMI 控制的 AV 系統連接的 BD/DVD 播放器或 DVD 錄影機的影像切換到雙畫面或子母畫面模式中的副畫面上顯示時，副畫面變黑色且不顯示任何影像。
• 如需有關支援 HDMI 控制功能的裝置，請查看先鋒公司的網站（參閱封底）。

設定 HDMI 控制

選擇輸入端子

若要使用 HDMI 控制功能，請選擇外接裝置所連接的 HDMI 端子。

1 按下 HOME MENU 按鍵。
2 選擇 「選項」（按/↓再按 ENTER）。
3 選擇 「設定DMI 控制」（按↑/↓ 再按 ENTER）。

4 選擇 「輸入設定」（摲/↓再按 ENTER）。

5 選擇 「輸73」、「輸入4」或 「輸75」（按 ↑/↓ 再按 ENTER）。

HDMI 控制功能僅適用於支援 HDMI 控制與經由所選擇的 INPUT 端子連接的裝置。

6 按下 HOME MENU 按鍵退出選單。

備註

• 選擇用於 HDMI 輸入」選單的「啟動」時，只能選擇「輸入 3」（請參閱第47頁的啟動 INPUT 3 HDMI 端子）。
• 按下遙控器上的 HDMI CONTROL 時，如果已在步驟5 中選擇「關」，則出現「無法執行作業。請確認「設定HMI控制」」訊息。
• 如果使用在「輸入設定」中選擇的端子以外的HDMI端子操作支援HDMI的裝置，可能會發生故障。連接到在「輸入設定」中選擇的端子以及的任何HDMI端子時，確定輸入外部裝置的設定使HDMI控制功能無法作用。

選擇電源關閉控制

您可以選擇在電漿電視電源關閉時，所連接裝置的電源是否關閉。 （原廠設定值為「開」）

1 重複選擇輸入端子中的步驟 1 至 3
2 選擇 「電源關閉控制」（擰/↓再按 ENTER）。
3 選擇 「開」（摲/↓再按 ENTER）。
4 按下 HOME MENU 按鍵退出選單。

備註

- 「電源關閉控制」功能對連接到電漿電視背面的任何 HDMI 端子的裝置有效。

選擇已可開啓電源

您可以選擇連接的先鋒錄影機或播放器的電源開啓且影像輸入電漿電視時，電漿電視的電源是否開啓。 (原廠設定值為「開」)

1 重複選擇輸入端子中的步驟 1 至 3。
2 選擇 「已可開啓電源」（按/↓再按 ENTER）。
3 選擇 「開」（擰/↓再按 ENTER）。
4 按下 HOME MENU 按鍵退出選單。

選擇鎖定音效狀態

您可以選擇系統在 HDMI 控制操作期間進入待機狀態時，所連接的先鋒 AV 系統是否持續發出聲音。 (原廠設定值為「關」)

1 重複選擇輸入端子中的步驟 1 至 3。
2 選擇 「鎖定音效狀態」（摳/↓再按 ENTER）。
3 選擇 「開」（搾/↓再按 ENTER）。
4 按下 HOME MENU 按鍵退出選單。

電源開啓／關閉測試

您可以確認電漿電視與連接裝置之間的電源開啓／關閉控制功能是否有效。

1 重複選擇輸入端子中的步驟 1 至 3。
2 選擇 「電源開啓測試」或 「電源關閉測試」（按再按 ENTER）。
多個 HDMI 裝置連接到 HDMI 端子時，出現裝置清單。
3 選擇所需裝置 （按/↓再按 ENTER）。
4 按下 HOME MENU 按鍵退出選單。

備註

• 經過電源開啓／關閉測試檢查的裝置是連接到在「輸入設定」中設定的 HDMI 端子的裝置。
• 如果電源開啓／關閉測試失敗，請檢查連接與設定。

使用 HDMI 控制選單

您可以選擇和使用相應的 HDMI 控制選單，透過連接的先鋒錄影機、播放器或支援 HDMI 控制功能的 AV 系統享受多種功能。

1 按下 HOME MENU 按鍵。

2 選擇「HDMI 控制」（按↑/↓ 再按 ENTER）。

顯示 HDMI 控制選單。

HDMI 控制選單

項目說明
光碟瀏覽器顯示連接的錄影機或播放器的標題清單
預約錄影D(VR)	顯示連接的錄影機的預約錄影清單
預錄清單D(VR)	顯示連接的錄影機的預約錄影清單
暫停實況電視連接錄影機時,開始錄製日前的電視頻道,但暫停播放時,有效暫停廣播
停止錄影D(VR)	停止所連接錄影機的錄影
控制面板(AV-SYS)	顯示電漿電視上所連接AV系統的控制面板
播放控制面板顯示電漿電視上所連接錄影機或播放器的控制面板
切換至AV音源切換聲音輸出到電漿電視和所連接的AV系統(切換至PDP音源)

備註

• 使用 HDMI 控制功能需要支援 HDMI 控制功能的先鋒錄影機、播放器或 AV 系統。
• 連接的裝置無法控制所有操作。
• 選擇「設定HDMI控制」選單的「輸入設定」中的「關」時，無法選擇HDMI控制選單。
• 即使正在錄製的節目結束，暫停實況電視選單上不會自動停止錄製。
• 只有輸出的聲音來自 AV 系統時才可以使用控制面板（AV-SYS）選單。
• 在連接的錄影機或播放器準備好操作時，才能選擇播放控制面板選單。
• 您也可以按下電漿電視的遙控器上的 HDMI CONTROL 來顯示 HDMI 控制選單。

第12章

使用圖文電視

使用圖文電視功能

什麼是圖文電視？

圖文電視可放送富含各種資訊及娛樂的頁面至擁有特殊能力的電視機上。而您的高畫質電漿電視便是可接收來自電視網路所放送的圖文電視訊號，並將其解碼為可方便觀賞的圖形格式。目前提供的服務包括有新聞、天氣、體育資訊、股票交易價格和節日預告等。

重要事項

- 長時間或每日短時間顯示圖文電視，可能會導致影像殘留。

圖文電視基本操作

打開和關閉圖文電視

1 選擇可提供圖文電視節目的電視頻道或外部輸入源。

2 按下目按鍵來顯示圖文電視 （全螢幕）。

3 再按一次自按鍵，在螢幕的右半部即會顯示圖文電視，而左半部則為顯示正常畫面。

• 每次按下自按鍵，螢幕就會如左邊所示那樣切換。
• 如果選擇了不帶圖文電視訊號的節目，螢幕上即會出現「無法顯示圖文電視。」字樣。

選擇和操作圖文電視頁面

使用以下的遙控器按鍵來選擇和操作圖文電視頁面。

彩色 (紅/綠/黃/藍):

你可按下遙控器上相對的彩色（紅／綠／黃／藍）按鍵，來選擇顯示在螢幕底部的彩色括號中的一組或一批頁面。

0至9：

使用 0 至 9 按鍵，可以直接選擇從 100 至 899 的任何頁面。

/ :

按▶ 按鍵增加頁數號碼。

按☑ 按鍵減少頁數號碼。

37:

為了將隱藏的資訊顯示出來，例如一個猜謎的答案，請按⑦按鍵。

再按一次☑按鍵，即可將該資訊隱藏起來。

：

要停止圖文電視頁面更新，請按下☑按鍵。

再按一次按钮，即可解除保持模式。

i：

顯示 CEEFAX/FLOF 格式的索引頁面。呈現 TOP 格式的重要資訊總覽畫面。

備註

- 在顯示圖文電視之前，請把螢幕恢復成單畫面模式。

顯示子頁面

您可以顯示所傳輸過來的子頁面。

1 按下自按鍵以顯示圖文電視

- 如果打開含有了子頁的畫面，子頁將會自動按順序顯示。

2 要退出自動子頁面變更，請按 ←/→ 按鍵。

- 您可以按 / 按鍵來動手變更子頁面。

備註

- 按按鍵會導致頁面變更，子頁面螢幕也會消失。

- 按下☑按鍵停止自動子頁面變更，並且執行相對的按鍵功能。

顯示重要資訊總覽畫面 TOP Over View

收到重要圖文電視（TOP Teletext）時，即可讀取重要資訊總覽畫面。

1 按下目按鍵以顯示圖文電視。
2 收到重要圖文電視時，按下①以顯示重要資訊總覽畫面。
3 按下↑/↓ 及 ←/→ 以選擇所需方塊或群組頁面，然後按下 ENTER。

顯示字幕頁面

您可以顯示所傳輸過來的字幕。

1 按下以顯示字幕。
字幕會隨著廣播站台所發送的資訊更新。
2 再按☐以存取下一個適用字幕畫面。

第13章

其他資訊

故障排除

故障 解决辦法
一般
沒有電源。系統無法開機。	電源線是否沒有連接?(請參閱第8頁。)電漿電視上的1是否開啟?(請參閱第20頁。)檢查是否按下了遙控器上的0至9按键或1按键。(請參閱第20頁。)如果系統的指示燈亮起紅燈,按下遙控器上的0至9或1或電漿電視上的STANDBY/ON。
電源突然關閉。	系統內部溫度升高。移除任何堵塞通風孔的物體或清潔系統。(請參閱第15頁。)檢查電源控制設定。(請參閱第35頁。)檢查睡眠定时器設定。(請參閱第41頁。)
系統無法操作。	受到外界影響,例如電壓故障、靜電等,可能導致無法正常操作。在這個情況中,於拔下電源線並在一或兩分鐘後重新插入電源線再操作系統。
遙控器無法工作。	遙控器上的TV指示燈是否亮起?按下遙控器上的SELECT選擇TV模式。電池是否按極性(+,-)對齊了插入?(請參閱第19頁。)電池是否已經電量耗盡?請更換新電池。(請參閱第19頁。)操作遙控器時請對準電源電視上的遙控感應器。(請參閱第19頁。)您是否在強光或螢光燈下使用?是否有螢光照射到遙控感應器上?檢查遙控器和遙控感應器之間是否有任何障礙物。
面板聲音/噪音。	面板發出噪音-風扇馬達的噪音、電子迴路的聲響、顯示板的噪聲,但都是正確操作礦光顯示器。當您變更省電模式時,可能會注意到面板音效出現變化。此為正常情形。
影像/聲音
螢幕變暗。	檢查室內光線感應器前面是否有任何障礙物。(請參閱第12頁和第40頁)
沒有影像和聲音。	檢查是否當您想觀看電視頻道時,無意中選擇了視訊或PC作爲輸入源。(請參閱第21頁。)檢查您是否選擇了帶有兒童鎖的頻道。(請參閱第27頁。)輸入密碼來臨時解鎖。(請參閱第41頁。)確認訊號線跟天線已連接好。(請參閱第17頁。)確認訊號線和其他設備已連接好。(請參閱第43至48頁。)
沒有影像。	其他組件的連接是否正確?(請參閱第3至48頁。)是否輸入了不相容的PC訊號?(請參閱第5頁。)
有聲音卻沒影像。	檢查是否選取「影像關」的省電功能。在選擇此項的情況下,畫面會關閉:只有聲音輸出。要還原畫面顯示方式,請按下(●)音效)、△+/△-或×以外的按鍵(請參閱第85頁)。
有影像無聲音。	檢查音量是否被設定到最小。(請參閱第21頁。)檢查耳機是否接上。檢查聲音是否被關掉。(請參閱第21頁。)檢查聲音輸入是否也一併接上。(請參閱第43至45頁。)檢查出現故障的電視頻道的聲音系統(請參閱第2頁)。重新選擇正確的聲音系統。
聲音左右聲道顛倒。只有一個揚聲器有聲音。	檢查揚聲器連接線的連接是否左右顛倒或是否有某一個揚聲器連接線沒有連接。(請參閱第13頁。)是否正確調整了平衡?(請參閱第4頁。)
影像被截斷。	影像位置是否正確?(請參閱第7頁。)是否選擇正確的螢幕尺寸?(請參閱第8頁。)
奇怪的彩色、亮彩色、黑色或彩色錯位。	調節影像色調。(請參閱第29至32頁。)房間是否太亮?在太亮的房間裡面影像會顯得比較暗。檢查視訊系統設定。(請參閱第38頁。)
殘影延滯。	在顯示靜止影像或極亮影像一定時間後,螢幕會切換至較黑的場景,而先前的影像便會呈現為殘影。此種現象可藉山播放更亮的活動影像數分鐘而獲得改善。然而,如極長時間顯示靜止影像,將會造成永久的畫面殘留。若要減少殘影,顯示「視訊圖樣」畫面。(請參閱第1頁。)

故障 解决辦法

• 兩側的亮度及色調在4:3 模式會與中央的亮度及色調有所不同。	• 在4:3 模式下的影像或信箱影像如長時間或一連數日短時間顯示,即會閃灼影而留下殘影。這是電漿電視的一項特性。• 本公司建議您儘可能以全螢幕模式觀賞影像。(請參閱第38頁。)• 以4:3 模式觀賞影像時,本公司建議您選擇「自動」的側邊遮條設定方式。這樣即會根據影像亮度調整灰色側邊遮條的亮度。(請參閱第40頁。)
HDMI 控制
• HDMI 控制功能不作用。	• 檢查電漿電視與支援 HDMI 控制功能的裝置之間的接線是否正確。(請參閱第57頁。)• 若未使用支援 HDMI 1.3 規格的 HDMI 連接線,HDMI 控制可能無法正常運作。• 檢查是否正確輸入「設定 HDMI 控制」的設定。(請參閱第59頁。)• 檢查 HDMI 控制功能的設定在連接裝置上是否有效。詳情請參閱裝置隨附的操作手冊。
• 沒有影像和聲音。	• 檢查電漿電視與支援 HDMI 控制功能的裝置之間的接線是否正確。(請參閱第57頁。)• 檢查是否正確輸入「設定 HDMI 控制」的設定。(請參閱第59頁。)
• 沒有影像。	• 檢查電漿電視與支援 HDMI 控制功能的裝置之間的接線是否正確。(請參閱第57頁。)• 檢查是否正確輸入「設定 HDMI 控制」的設定。(請參閱第59頁。)• 以支援 HDMI 控制的 AV 系統連接的 BD/DVD 插放器或 DVD 錄影機的影像切換到雙畫面或子母畫面模式中的副畫面上顯示時,副畫面變黑色且不顯示任何影像。
• 沒有聲音。	• 檢查電漿電視與支援 HDMI 控制功能的裝置之間的接線是否正確。(請參閱第57頁。)• 檢查是否正確輸入「設定 HDMI 控制」的設定。(請參閱第59頁。)
• 出現錯誤訊息「裝置無法運作。請檢查連線。」。	• 檢查電漿電視與支援 HDMI 控制功能的裝置之間的接線是否正確。(請參閱第57頁。)• 檢查是否正確輸入「設定 HDMI 控制」的設定。(請參閱第59頁。)
其它
• POWER ON 指示燈或 STANDBY 指示燈快速閃爍。	• 內部保護電路啟動。先關閉電漿電視上的(1),等待一或數分鐘,然後打開(2)再次開啓電源。如果指示燈仍然閃爍,將電漿電視的電源線從電源插座上拔下。等待一至兩分鐘,然後再插入電漿電視的電源插頭。若此種方式無法解決問題,請洽先鋒客服中心或先鋒授權之獨立服務公司。在您的保固卡上列有各國或地區之客服聯絡處。
• 連接到 USB 埠的外接裝置不作用。	• 檢查該裝置是否連接到電漿電視。(請參閱第49頁。)• 重新插入 USB 連接線。(請參閱第49頁。)• 請使用比5 m 短的 USB 連接線連接。(請參閱第49頁。)• 檢查 USB 連接線的連接是否正確。(請參閱第49頁。)• 若要檢查外接裝置是否正常作用,請先關閉電漿電視上的(3),然後再將它重新開啓。• 檢查重新啟動 USB 裝置後,外接裝置的作用是否正常。• 檢查數位相機是否在觀看模式。• 請參閱數位相機的操作手冊。
• 使用 USB 介面無法讀取儲存在數位相機中的相片資料。	• 檢查該裝置是否連接到電漿電視。(請參閱第49頁。)• 檢查數位相機的電源是否開啓。

如果以下的錯誤碼出現在螢幕上，請在表格裡確認雷同的項目。

代號 訊息 檢查項目

SD04 及 SD11	電源關閉。內部溫度太高。請檢查 PDP 周圍的溫度。	檢查電漿電視周圍的溫度是否過高。
SD05	內部保護電路將電源切斷。揚聲器線是否短路?	檢查電漿電視和揚聲器之間的連接線。

15 針 D-sub 型接頭之訊號配置

針腳編號	訊號配置	針腳編號	訊號配置
1	R		9 +5 V
2	G		10 接地
3	B		11 未接
4	未接		12 SDA
5	未接		13 HD
6	接地		14 VD
7	接地		15 SCL
8	接地

各國及地區標準頻道分配選擇

區域 標準頻道分配 區域 標準頻道分配
台灣 只有無線電視 *	墨西哥 只有無線電視 *
香港 一般 智利 只有無線電視	*
菲律賓 只有無線電視 *	巴西 只有無線電視 *
泰國 一般 澳洲 一般
馬來西亞 一般 紐西蘭 一般
新加坡 一般 埃及 一般
印尼 一般 南非 一般
沙烏地阿拉伯 一般 哥倫比亞 只有無線電視	*
以色列 一般 秘魯 只有無線電視	*
黎巴嫩 一般 委內瑞拉 只有無線電視	*
阿拉伯聯合大公國 一般

* 接收來自有線電視公司的訊號時，選擇「頻道分配」的「接收有線電視」。請參閱節頁的自動設定電視頻道。

規格

項目		60 英吋電漿電視,型號:PDP-LX608G	50 英吋電漿電視,型號:PDP-LX508G
像素數目		1920 × 1080 像素
音訊輸出功率		17 W + 17 W (1 kHz, 10%, 6 Ω)
音效		SRS FOCUS/SRS/SRS TruBass
電源需求		110 V至240 V AC, 50 Hz/60 Hz, 507 W(0.2 W待機/110 VAC)	110 V至240 V AC, 50 Hz/60 Hz, 417 W(0.2 W待機/110 VAC)
重量		55.0 kg 38.3 kg
彩色制式設定		PAL/SECAM/NTSC/4.43 NTSC/PAL-M/PAL-N
電視功能 接收系統		PAL:B/G,D/K,I SECAM:B/G,D/K NTSC:M/N
調諧器	VHF/UHF	44.25 MHz至863.25 MHz
	CATV	Hyper-band,S1 頻道至S41 頻道
自動頻道預設		99個頻道 (一般)68個頻道 (只有無線電視)125個頻道 (接收有線電視)、自動預設Auto Preset)
音訊多路		NICAM/A2/BTSC 系統
端子後面	INPUT 1	色差視訊輸入,S視訊輸入,AV輸入
	INPUT 2	色差視訊輸入,S視訊輸入,AV輸入
	INPUT 3	S視訊輸入,AV輸入,HDMI輸入*1
	INPUT 4	HDMI輸入*1
	INPUT 5	HDMI輸入*1
	PC INPUT	類比 RGB,音訊輸入
	CONTROL OUT	1
	MONITOR OUT	AV輸入
	SUBWOOFER	可變式
	SPEAKERS	6Ω至16Ω
	天線	75ΩDin 類型用於VHF/UHF輸入
側面 INPUT 6		S視訊輸入,AV輸入
		USB	USB 輸入*2
		PHONES	16Ω至32Ω建議

*1 此符合 HDMI1.3 及 HDCP1.1 規格標準。HDMI（高畫質多媒體介面）是數位介面、操作視訊和聲音，並使用一條訊號線。HDCP（高頻寬數位內容防護）是具保護數位內容版權的技術，是使用數位視覺介面。

^*2 此符合 USB1.1 及 2.0 規格標準。

設計和規格如有變動，恕不另行通知。

商標

• SRS(●) 是SRS Labs,Inc.的註冊商標。

• 本產品已獲 SRS Labs, Inc. 授權使用 WOW 技術。
- 本產品經 NEC 公司授權，使用 FontAvenue ^® 字體。
FontAvenue為 NEC 公司的註冊商標。
- DDC 是視訊電子標準協會 Video Electronics Standards Association) 的註冊商標。
- HDMI、HDMI標誌及 High-Definition Multimedia Interface 均為 HDMI Licensing LLC 的商標或註冊商標。
- 公司或協會的名稱是各家公司或協會的商標或註冊商標。

其他資訊

尺寸

PDP-LX608G

單位：mm

PDP-LX508G

單位：mm

日本先锋公司出版。

版權 © 2007 日本先鋒公司。

版權所有。

http://www.pioneer.com.sg (PIONEER ELECTRONICS ASIACENTRE PTE LTD.)

https://www.pioneerhongkong.com.hk (PIONEER (HK) LIMITED.)

http://www.pioneer-twn.com.tw (PIONEER HIGH FIDELITY TAIWAN CO., LTD.)

http://www.pioneer-latin.com (PIONEER INTERNATIONAL LATIN AMERICA S.A.)
