Tipo de Produto	Televisão de Plasma
Marca	Pioneer
Modelo	PDP-LX608G
Tamanho da Tela (Diagonal)	60 polegadas
Resolução	1920 x 1080 pixels
Dimensões (Aprox.)	Consulte o manual para dimensões exatas
Peso	55,0 kg (121,3 lbs)
Requisitos de Energia	110 V a 240 V AC, 50 Hz/60 Hz
Consumo de Energia (Standby)	507 W (0,2 W em standby a 110 V AC)
Saída do Amplificador de Áudio	17 W + 17 W (1 kHz, 10%, 6 Ω)
Efeito Sonoro	SRS FOCUS/SRS/SRS TruBass
Sistemas de Cores Suportados	PAL/SECAM/NTSC/4.43 NTSC/PAL-M/PAL-N
Sistemas de Recepção de TV	PAL: B/G, D/K, I; SECAM: B/G, D/K; NTSC: M/N
Faixa de Frequência do Sintonizador	VHF/UHF 44,25 MHz – 863,25 MHz
Terminais de Entrada	HDMI (3 traseiros), Vídeo Componente (2), S-Video (3), Vídeo Composto (3), PC RGB, USB, ANT

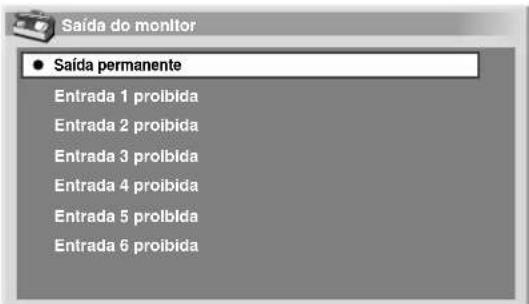

Terminais de Saída	Monitor Out (AV), Subwoofer (variável), Fone de Ouvido, Alto-falante (6 Ω – 16 Ω), Control Out (SR+)
Alcance do Controle Remoto	Até 7 m, dentro do ângulo de 30°
Instruções de Limpeza	Use o pano seco fornecido; para sujeira, umedeça o pano com água destilada, depois seque
Principais Recursos	Orbiter (anti-burn), Filtro de Cor Direto, Modo Inteligente, PureCinema, Controle HDMI, Teletexto, Galeria Inicial (USB)
Segurança	Plugue aterrado, espaço de ventilação necessário, não bloqueie as saídas de ar, use apenas acessórios Pioneer para montagem

Perguntas frequentes - PDP-LX608G PIONEER

Como posso evitar a queima de tela no meu Pioneer PDP-LX608G?

A queima de tela pode ser minimizada evitando imagens estáticas por longos períodos. Use a função Orbiter (definida como Modo 1), ative a Detecção de Máscara Lateral e selecione Modo de Economia de Energia 1. Além disso, exiba regularmente imagens em movimento em tela cheia e evite a visualização prolongada de conteúdo 4:3 ou letterbox sem máscaras laterais.

Qual é o consumo de energia do PDP-LX608G no modo standby?

No modo standby, o consumo de energia é 0,2 W a 110 V AC. Quando em operação, o consumo é 507 W.

Por que meu controle remoto não funciona?

Certifique-se de que o controle remoto esteja no modo TV (pressione SELECT até o indicador TV acender). Verifique se as pilhas estão instaladas corretamente (+/-) e não estão descarregadas. Remova obstáculos entre o controle e o sensor e evite iluminação forte. O alcance operacional é até 7 m dentro de 30° do sensor.

Posso conectar meu laptop ao PDP-LX608G?

Sim, use o terminal PC INPUT (D-sub de 15 pinos) e conecte o áudio à entrada PC AUDIO. A TV suporta sinais RGB analógicos. Use o botão INPUT para selecionar 'PC'.

Como limpar a tela?

Limpe suavemente a tela com o pano de limpeza seco fornecido. Para sujeira resistente, desconecte a TV, umedeça levemente um pano macio com água destilada (não molhado), limpe com cuidado e depois seque com o pano seco. Nunca use limpadores líquidos ou materiais abrasivos.

O que faz a função Controle HDMI?

O Controle HDMI permite controlar dispositivos Pioneer conectados (como gravador ou sistema AV) através do controle remoto da TV. Ele permite recursos como Pausar TV ao Vivo, Gravação Direta e Troca de Som AV. Requer cabos HDMI compatíveis e configuração adequada no menu.

Como acessar a função Teletexto?

Pressione o botão Teletexto no controle remoto (identificado com um símbolo de Teletexto) enquanto assiste a um canal de TV que transmite Teletexto. Use os botões numéricos para selecionar páginas (100-899), botões coloridos para tópicos e ◄/► para subpáginas.

Por que a tela parece mais escura em algumas áreas após assistir conteúdo 4:3?

Isso é normal para TVs de plasma devido ao envelhecimento do fósforo. Para reduzir o desgaste irregular, use as configurações de Máscara Lateral para ajustar o brilho das barras cinzas, ative o Tamanho Automático para esticar o conteúdo e defina o Orbiter como Modo 1. A rotação entre diferentes tipos de conteúdo ajuda.

O que devo fazer se a TV não ligar?

Verifique se o cabo de alimentação está firmemente conectado a uma tomada funcional. Certifique-se de que o botão de alimentação principal (⏻) na TV foi pressionado (não apenas standby). Se o indicador STANDBY estiver vermelho, pressione o botão STANDBY/ON no controle remoto ou na TV. Se ainda assim não ligar, desconecte por 1-2 minutos e tente novamente.

É seguro montar esta TV na parede?

Use apenas suportes de montagem aprovados pela Pioneer e siga o manual de instalação. A TV pesa 55,0 kg, portanto a montagem na parede deve ser feita por um profissional qualificado. Certifique-se de que a parede suporta o peso e use a folha de posição dos terminais fornecida (para LX608G).

MANUAL DE UTILIZADOR PDP-LX608G PIONEER

Manual de instruções | 操作手册

HIGH-DEFINITION MULTIMEDIA INTERFACE

PLASMA TELEVISION

TELEVISOR DE PLASMA

TELEVISOR DE PLASMA

電漿電視

PDP-LX608G

PDP-LX508G

15 ▶▶ (EXPLORAR) Pulse para un avance rápido.

Precauções relativas à queima da tela

Imagem persistente e queima da tela

Imagem persistente:

Quando caracteres, imagens ou imagens de padrões fixos com luminância muito alta são exibidos na tela de um televisor de plasma, mesmo que sejam exibidos durante um período de tempo relativamente curlo, a imagem pode permanecer na tela devido à carga elétrica residual de painel. No entanto, isso não é um mau funcionamento. Esta imagem persistente pode ser eliminada gradativamente através da exibição de imagens em movimento em tela cheia.

Queima:

Quando imagens como as descritas acima são exibidas continuamente durante um longo período de tempo ou repetidamente, ocorre uma diferença entre a luminância da imagem exibida continuamente e a luminância das outras porções da tela, resultando na permanência da imagem na tela devido à queima. Repare que se essa queima ocorre, pode ser difícil de restaurar a tela completamente ao seu estado anterior à queima. Repare também que esse fenômeno tende a ocorrer com mais facilidade logo após a compra do produto.

Exemplos de exibições suscetíveis à queima

• Se programas, tais como transmissões digitais terrestres com um tamanho de tela 4:3, são vistos repetidamente, a área de exibição normal além das barras pretas nos lados esquerdo e direito da tela torna-se suscetível à queima.
• Se imagens do tamanho de cinema são vistas repelidamente em seu tamanho original, a área de exibição normal além das barras prelas nas partes superior e inferior da lela torna-se suscetível à queima.
• Se programas com uma indicação das horas ou nome da estação na tela são vistos durante um longo período de tempo (ou vistos repetidamente), os caracteres exibidos podem ser facilmente queimados na tela.
• Se imagens de padrões fixos como das exibições de computadores pessoais ou de softwares de jogo são exibidas durante um longo período de tempo, os padrões podem ser facilmente queimados na tela.

Prevenção da queima

Recomendamos que você utilize o seu televisor de plasma prestando atenção aos assuntos descritos a seguir, particularmente quando utilizar o produto logo depois de comprá-lo, para evitar a queima da tela.

• Sempre que possível, evite utilizar o produto exibindo imagens suscetíveis à queima como descrito acima.
• Utilize o produto com a função Orbiter definida para "Modo 1" (⇒ consulte Ajustes úteis: "Orbiter").
• Quando assistir programas transmitidos no tamanho de tela 4:3 ou de cinema, altere o tamanho da tela com o controle remoto para exibir a imagem em tela cheia. (Altere o tamanho da tela para "AMPLO", por exemplo, com o botão de tamanho de tela no controle remoto (⇒ consulte Nomes dos componentes: "Controle remoto")).

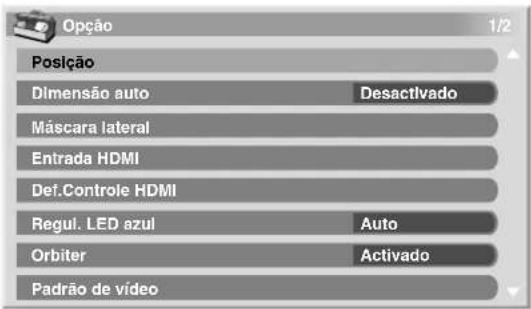

• Defina a função de detecção de máscara lateral para "Ativado" (⇒ consulte Ajustes úteis: "Detecção de máscaras laterais").
• Defina o brilho das máscaras laterais que aparecem nos lados esquerdo e direito da tela quando assistir no tamanho de tela 4:3 com "Auto" selecionado em "Brilho sinc.". (⇒ consulte Ajustes úteis: "Mudança do brilho em ambos lados da tela (Máscara lateral)").
• Recomendamos que você reduza o brilho quando assistir com a função Economia de energia definida para "Modo 1" (⇒ consulte Configuração: "Controle de alimentação").

IMPORTANTE

A luz intermitente com o símbolo de ponta de flecha dentro de um triângulo equilátero, é usado para prevenir quem usa o aparelho da presença de voltagem perigosa não isolada dentro do produto que poderia constituir perigo de choque elétrico para as pessoas.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO:

PARA PREVENIR O PERIGO DE CHOQUE ELÉTRICO, NÃO REMOVER A TAMPA, NÃO EXISTE AO INTERNO PARTES SOSTITUÍVEIS PELA PESSOA QUE UTILIZA O APARELHO, CONTACTE UN TÉCNICO QUALIFICADO.

O ponto exclamativo dentro de um triângulo equilátero é usado para prevenir a pessoa que usa o aparelho da presença de un importante manual de funcionamento e manutenção que acompanha o aparelho.

D3-4-2-1-1_PoB

PRECAUÇÃO

O interruptor deste aparelho não desligará completamente toda a alimentação fornecida através da tomada da rede CA. Como o cabo de alimentação funciona como o dispositivo de desconexão principal do aparelho, será necessário retirar o plugue da tomada da rede CA para desligar toda a alimentação. Portanto, certifique-se de que o aparelho tenha sido instalado de maneira que o cabo de alimentação possa ser facilmente desconectado da tomada da rede CA, no caso de ocorrer algum acidente. Para evitar riscos de incêndio, o cabo de alimentação também deve ser desconectado da tomada da rede CA, quando não for utilizar o aparelho durante um período prolongado (por exemplo, durante as férias).

D3-4-2-2-2a A PoB

ADVERTÊNCIA: O aparelho não é impermeável. Não colocar nenhuma fonte de água perto deste aparelho, como vaso de flores, recipientes cosméticos e medicinais, etc.

D3-4-2-1-3_PoB

ADVERTÊNCIA:

ANTES DE USAR O APARELHO PELA PRIMEIRA VEZ, LEIA A SESSÃO SEGUNTE ATENTAMENTE.

A voltagem elétrica necessária muda de acordo com o país ou a região. Seja seguro que a voltagem de energia elétrica da zona onde este aparelho será usado encontra a voltagem necessária (por exemplo, 230 V ou 120 V) escrito no painel posterior. D3-4-2-1-4_PoB

ADVERTÊNCIA

Este aparelho é fornecido com um tipo de tomada à três pólos com ligação de terra, uma tomada com um terceiro pólo e será adapto só em uma tomada com ligação de terra. É uma medida de segurança. Se não conseguir colocar a tomada do aparelho na tomada de parede, contacte o seu eletricista para substituir a sua tomada antiquada. Não subestime o objetivo de segurança do tipo de tomada com ligação de terra. D3-4-2-1-6 PoB

Condições de Funcionamento

Temperatura e umidade ambiental durante o funcionamento: +0 °C a +40 °C (+32 °F a +104 °F); menos de 85 %RH (aberturas de ventilação não obstruidas)

Não instale nos seguintes lugares:

Os seguintes símbolos são usados nas etiquetas fixadas no produto. Eles alertam os usuários e o pessoal de serviço deste equipamento sobre qualquer condição potencialmente perigosa.

ADVERTÊNCIA

Este símbolo refere-se a um perigo ou prática insegura que pode causar ferimentos ou danos à propriedade.

ATENÇÃO

Este símbolo refere-se a um perigo ou prática insegura que pode causar ferimentos graves ou a morte.

ADVERTÊNCIA: Fontes de chama descubridas, como uma vela acesa, não deverían ser colocados sobre o aparelho. Se fontes de chama descubridas caem acidentalmente, o fogo propagado sobre o aparelho pode causar incêndio.

D3-4-2-1-7a_PoB

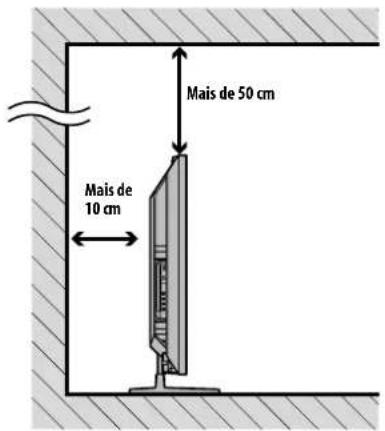

VENTILAÇÃO: Ao instalar este aparelho, deixe algum espaço em volta dele para ventilação a fim de melhorar a dissipação de calor. PARA O ESPAÇO MÍNIMO REQURIDO, CONSULTE A PÁGINA 15.

ADVERTÊNCIA: Aberturas no aparelho são indispensáveis para a ventilação e para permitir o funcionamento do produto e para protegé-lo de sobreaquecimento. Para evitar incêndio, as aberturas não deverían ser nunca fechadas e cubridas com objetos, como jornais, sofá, ou estrutura de pilha alta.

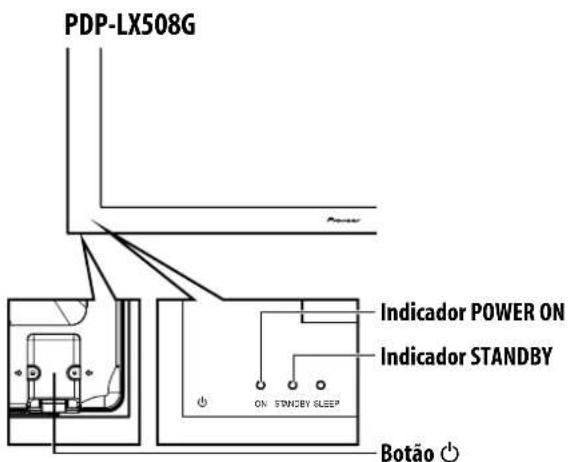

Botão STANDBY/ON

STANDBY: Quando o aparelho é colocado no modo de espera, o fluxo da alimentação principal é cortado e o aparelho não fica totalmente operacional.

Indicador STANDBY/ON: O indicador se ilumina em vermelho quando o aparelho está no modo de espera e se ilumina em azul quando está ligado.

Sumário

Obrigado por adquirir este produto Pioneer.

Por favor leia completamente estas instruções de operação de modo que saiba como operar o seu modelo corretamente. Depois de ler as instruções, guarde-as em um lugar seguro para futuras referências.

Em alguns países ou regiões, a forma do plugue do cabo de alimentação e da tomada elétrica podem diferir daquelas mostradas nos desenhos explicativos. No entanto, o método de conexão e operação do aparelho é igual.

As ilustrações mostradas neste manual são para o modelo PDP-LX508G, salvo especificação em contrário.

Sumário

01 Informações importantes para o usuário ..... 6

02 Precauções de segurança ..... 9

Precauções de instalação....10

03 Acessórios fornecidos ..... 11

04 Nomes dos componentes ..... 12

Televisor de plasma 12

05 Preparação .... 15

Instalação do televisor de plasma 15

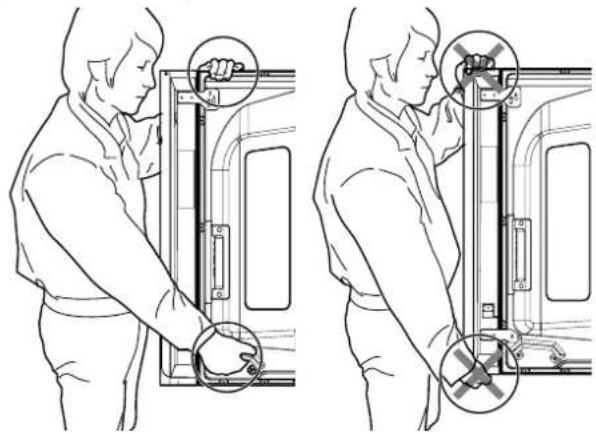

Transporte do televisor de plasma 15

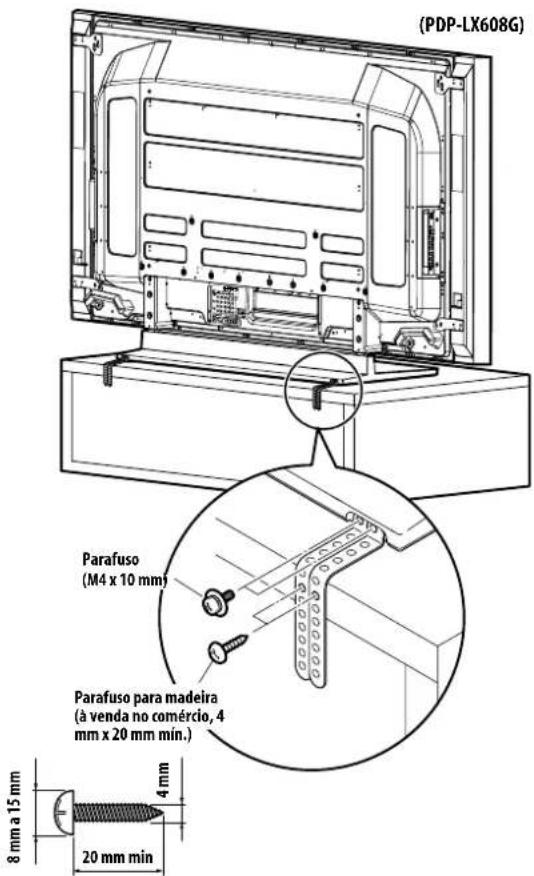

Prevenção de queda do televisor de plasma....16

Conexões básicas 17

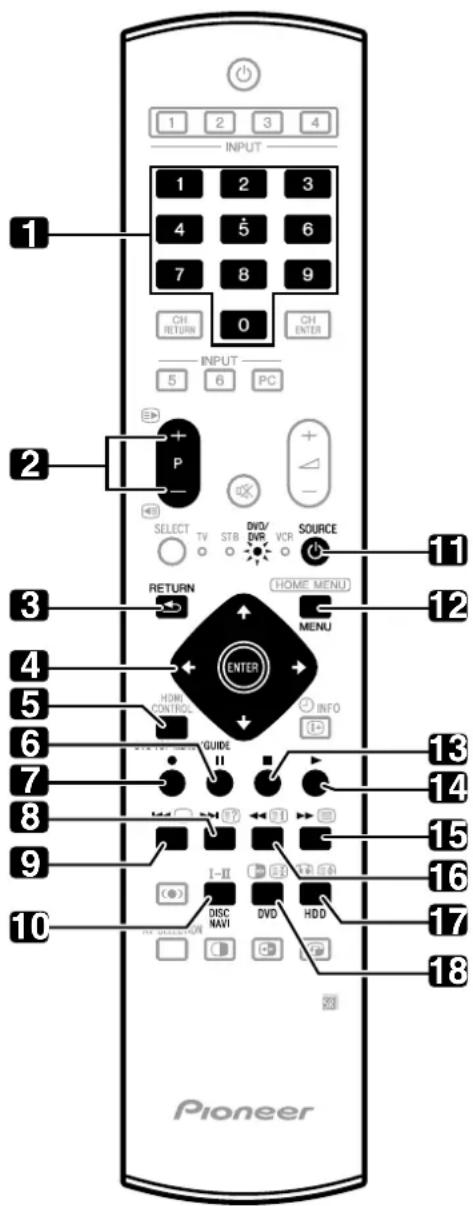

Preparação do controle remoto....19

Alcance de operação do controle remoto ..... 19

06 Para assistir TV 20

Para ligar o sistema....20

Colocação do sistema no modo de espera 20

Mudança dos canais 21

Mudança do volume e som....21

Mudança do canal de áudio de transmissão ..... 22

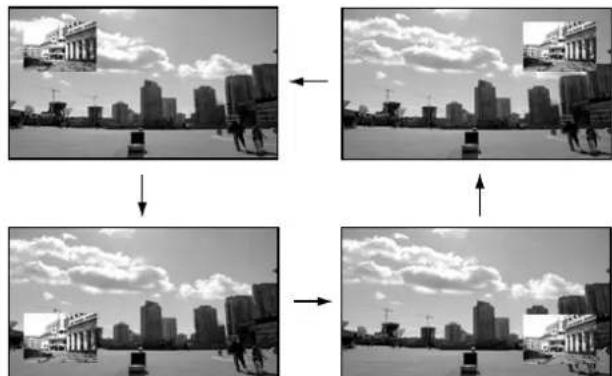

Utilização das funções de multitelas....22

Congelamento das imagens....23

07 O MENU INICIAL....24

Descrição geral do MENU INICIAL 24

Utilização do MENU INICIAL 25

08 Configuração 26

Configuração automática dos canais de TV....26

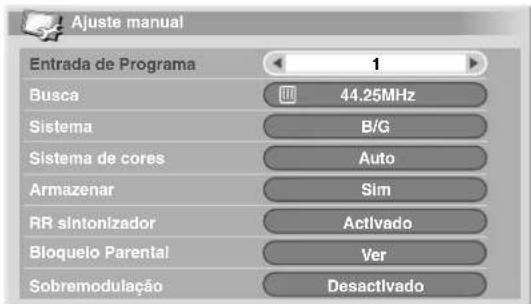

Configuração manual dos canais de TV....26

Redução do ruído de vídeo .....27

Definição do bloqueio parental 27

Supressão da distorção do áudio .....27

Etiquetação dos canais de TV....28

Ordenação dos canais de TV predefinidos .....28

Definição do idioma....28

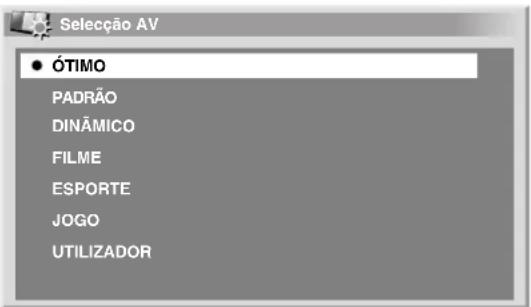

Seleção AV....29

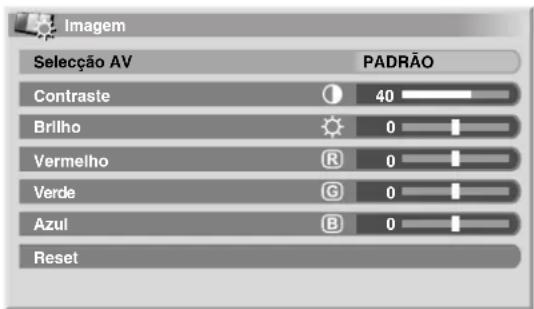

Ajustes básicos da imagem....29

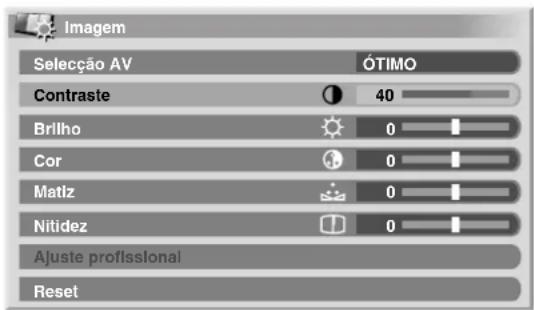

Ajustes avançados da imagem ....30

Comparação dos ajustes da imagem na tela....33

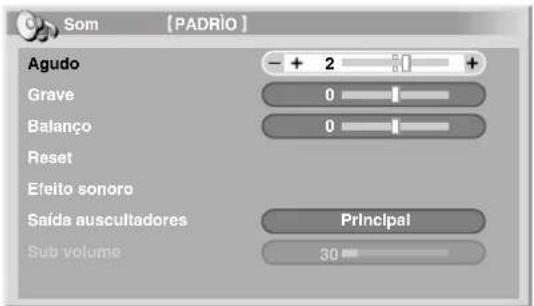

Ajustes do som 34

Audição de áudio da tela secundária com fones de ouvido . . . .34

Controle de alimentação ....35

09 Ajustes úteis 37

Mudança do modo de acionamento vertical

(Apenas fonte AV) 37

Ajuste das posições da imagem (apenas fonte AV) .....37

Ajuste automático das posições da imagem e relógio

(apenas fonte PC)....37

Ajuste manual das posições da imagem e relógio

(apenas fonte PC) 38

Definição do sistema de cores 38

Seleção de um modo de jogo ....38

Seleção manual do tamanho da tela .....38

Seleção automática do tamanho da tela .....39

Detecção de máscaras laterais....39

Mudança do brilho em ambos lados da tela

(Máscara lateral)....40

Sensor de luz ambiental....40

Padrão de vídeo....41

Temporizador....41

Utilização de uma senha ....41

Sumário

10 Utilização com outros equipamentos.....43

Conexão a um sintonizador digital....43
Conexão a um DVD player 43
Conexão a um videocassete 44

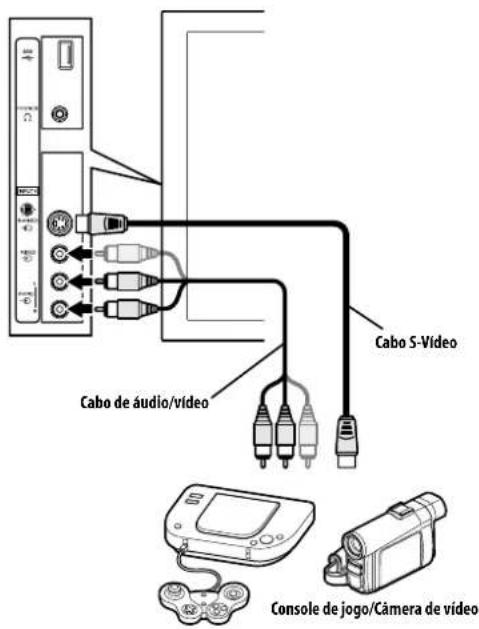

Conexão a um console de jogo ou câmera de vídeo ..... 44

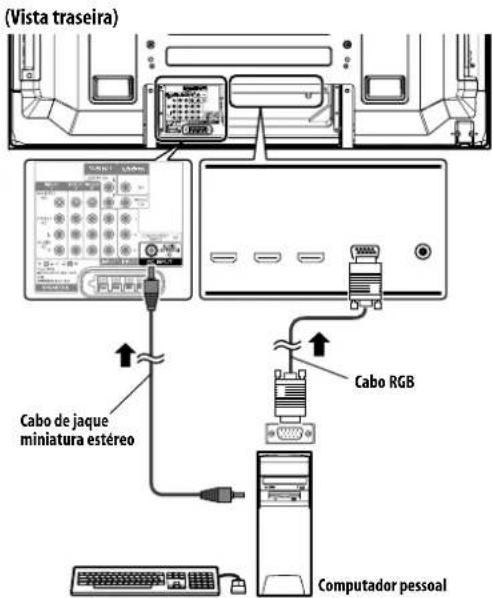

Conexão a um computador pessoal....45

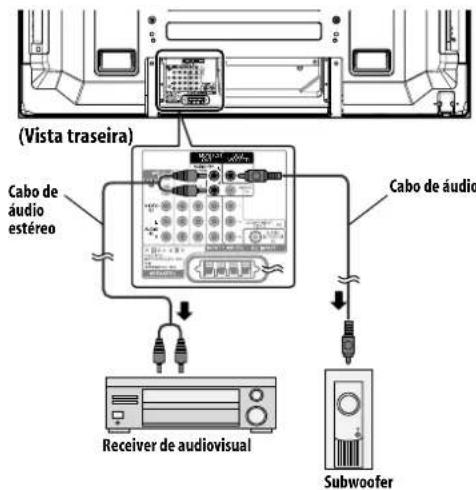

Conexão a um amplificador/receiver AV 45
Prevenção de realimentação indesejável 45

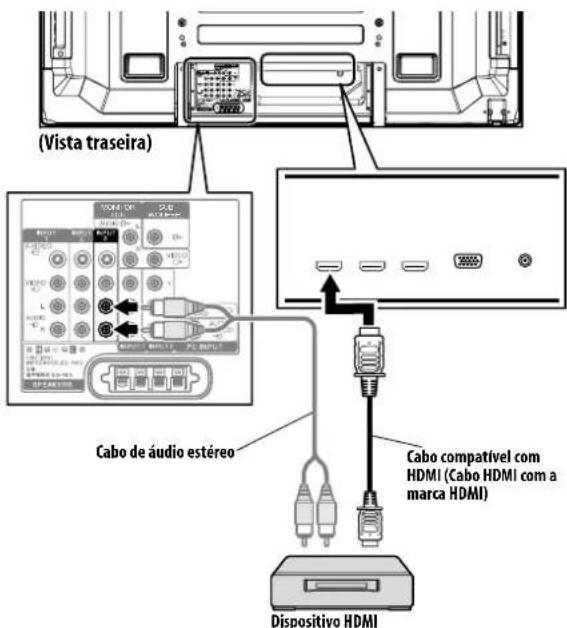

Utilização da entrada HDMI 46
Utilização dos cabos de controle 48

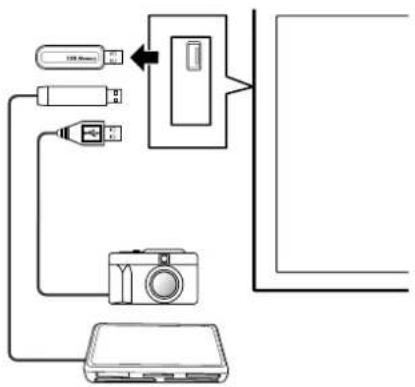

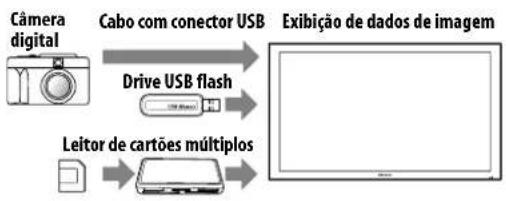

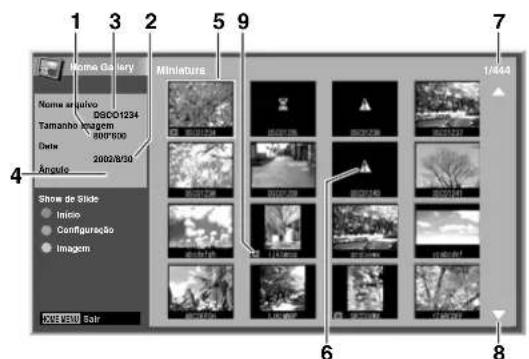

Desfrute através da interface USB (Função Home Gallery). . . . 49
Controle de outros equipamentos com o controle remoto fornecido. 51

11 Utilização do Controle HDMI .....56

Utilização das funções do Controle HDMI 56

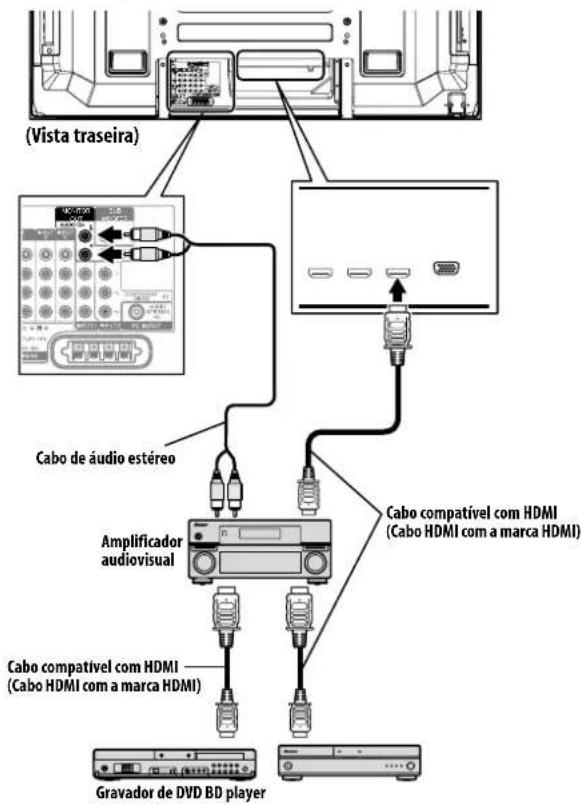

Conexões de Controle HDMI....57

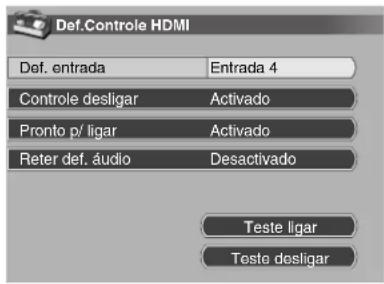

Definição do Controle HDMI....59
Utilização dos menus Controle HDMI 60

12 Utilização do teletexto .....61

Utilização das funções de teletexto 61

Operações básicas do teletexto....61

13 Informações adicionais ....63

Localização e solução de problemas....63
Designações dos nomes dos sinais para o conector D-sub de 15 pinos....65
Seleções de alocação de canais normais para países e regiões 65
Especificações 66

Capítulo 1

Informações importantes para o usuário

Para obter o máximo prazer deste televisor de plasma PDP-LX608G/PDP-LX508G da Pioneer, leia atentamente estas informações primeiro.

Com o PDP-LX608G/PDP-LX508G da Pioneer, você pode estar certo de um televisor de plasma de alta qualidade com uma longa vida e alta confiabilidade. Para conseguir imagens de qualidade excepcional, este televisor de plasma Pioneer incorpora um design e construção estado-da-arte, bem como uma tecnologia altamente avançada e precisa.

O PDP-LX608G/PDP-LX508G da Pioneer incorpora a tecnologia mais moderna em filtro de cores: Direct Color Filter. Isso melhora a reprodução de cores/imagens destes modelos em comparação com os modelos anteriores. Isso também elimina a necessidade da colocação de um painel de vidro físico em frente do painel de plasma, o que promove o objetivo da Pioneer de reduzir o lixo ambiental nos produtos eletrônicos de consumo, agora durante o processo de fabricação e no futuro durante o processo de recilagem.

Durante o curso de sua vida útil, a luminosidade do televisor de plasma PDP-LX608G/PDP-LX508G da Pioneer diminuirá muito lentamente, tal como com todas as telas baseadas em fósforo (por exemplo, um televisor de tubo convencional). Para desfrutar de imagens belas e brilhantes em seu televisor de plasma Pioneer durante muito tempo, por favor leia atentamente e siga as orientações de uso a seguir:

Orientações de uso

Todas as telas baseadas em fósforo (incluindo os televisores de tubo convencionais) podem ser afetadas pela exibição de imagens estáticas durante períodos prolongados. Os televisores de plasma não são uma exceção a esta regra. Os efeitos permanentes e de imagem persistente na tela podem ser evitados através de algumas precauções básicas. Ao seguir as recomendações abaixo, você poderá assegurar uma vida mais longa e satisfatória do seu televisor de plasma:

• Sempre que possível, evite exibir frequentemente a mesma imagem ou imagens em movimento virtualmente fixas (e.g. imagens de jogos de vídeo com porções estáticas).
• Não exiba teletexto durante um longo período de tempo.
• Evite ver a informação na tela durante períodos prolongados, de um sintonizador digital, DVD player, videocassete e outros componentes.
• Não deixe a mesma imagem congelada ou pausada continuamente durante um longo período de tempo, quando utilizar o modo de imagem fixa de um televisor, videocassete, DVD player ou qualquer outro componente.
• As imagens que têm tanto áreas brilhantes como áreas muito escuras lado a lado não devem ser exibidas durante períodos prolongados.
• Ao brincar com um jogo, a definição do modo "JOGO" dentro de "Selecção AV" é fortemente recomendada. No entanto, não utilize esse modo durante longos períodos de tempo.
• Depois de jogar um jogo, exibir uma imagem de PC ou qualquer imagem fixa, é melhor ver uma imagem em movimento normal na definição de tela "AMPLO" ou "TOTAL" durante mais de três vezes a duração da imagem em movimento/fixa anterior.

- Depois de utilizar o televisor de plasma, sempre nude para o modo "STANDBY" (prontidão).

Orientações para a instalação

O televisor de plasma PDP-LX608G/PDP-LX508G da Pioneer incorpora um design muito fino. Para garantir a segurança, tome as medidas adequadas para montar ou instalar o televisor de plasma, para evitar que o aparelho caia no evento de vibração ou movimento acidental.

Este produto deve ser instalado somente com as peças e acessórios desenhados pela Pioneer. O uso de acessórios diferentes do pedestal ou suporte de instalação da Pioneer pode resultar na instabilidade do aparelho, o que poderia causar ferimentos. Para uma instalação personalizada, consulte o revendedor onde comprou o aparelho. Para assegurar uma instalação correta, peça o serviço a um técnico experiente e qualificado. A Pioneer não se responsabilizará por acidentes ou danos causados pelo uso de peças e acessórios fabricados por outras empresas.

Para evitar o mau funcionamento e sobreaquecimento, certifique-se de que as aberturas de ventilação no aparelho não sejam bloqueadas para assegurar a radiação apropriada do calor:

• Separe o aparelho ligeiramente de outros equipamentos, paredes, etc. Para o espaço mínimo requerido ao redor do aparelho, consulte a página 15.
• Não coloque a aparelho dentro de espaços estreitos onde a ventilação seja deficiente.
• Não cubra o aparelho com um pano, etc.
• Limpe as aberturas de ventilação nos lados e parte traseira do aparelho para remover a poeira acumulada, utilizando um aspirador de pó ajustado para o nível de sucção mais baixo.
• Não coloque o aparelho em um tapete ou cobertor.
• Não deixe o aparelho inclinado.
• Nao coloque o aparelho de cabeça para baixo.

Utilizar o aparelho sem a ventilação apropriada pode causar a elevação da temperatura interna, o que poderia causar um mau funcionamento. Quando a temperatura ambiente ou interna excede de um certo grau, o televisor será desligado automaticamente para esfriar as peças eletrônicas internas e para prevenir ocorrências perigosas.

Qualquer mau funcionamento pode ocorrer devido a: um lugar de instalação, montagem, instalação, montagem ou operação inadequados deste aparelho, ou modificações feitas no aparelho. No entanto, a Pioneer não pode se responsabilizar por tais acidentes ou mau funcionamento.

Nota

Os seguintes efeitos e características são típicos de um monitor de matriz baseado em fósforo e, portanto, não são cobertos pelas garantias limitadas do fabricante:

• Imagens residuais permanentes sobre os fósforos do painel.
• A existência de um pequeno número de células de luz inativas.
• Sons gerados pelo painel como, por exemplo: Ruído do motor do ventilador, e zumbido do circuito elétrico/zumbido do painel de vidro.

Precaução

- A Pioneer não assume nenhuma responsabilidade por quaisquer danos decorrentes do uso incorreto do produto pelo usuário ou outras pessoas, defeitos durante o uso, problemas relacionados com outros produtos, e uso do produto exceto nos casos em que a empresa deva ser responsável.

Função de proteção do televisor de plasma

Quando imagens fixas (tais como de imagens de foto e de computador) permanecem na tela durante períodos prolongados, a tela será escurecida ligeiramente. Isso ocore porque a função de proteção do televisor de plasma ajusta o brilho automaticamente para proteger a tela quando detecta imagens fixas e, portanto, isso não indica um mau funcionamento. A tela é escurecida quando uma imagem fixa é detectada durante aproximadamente três minutos.

Informação do defeito de pixel

O televisor de plasma exibe informações utilizando pixels. Os painéis dos televisores de plasma da Pioneer contêm um número muito grande de pixels (Dependendo do tamanho do painel; mais de 3,1 milhões de pixels para um televisor de 50 polegadas/60 polegadas). Todos os painéis de exibição da Pioneer são fabricados com um nível muito alto de tecnologia de ultra-precisão e passam por um controle de qualidade individual.

Em casos raros, alguns pixels podem ficar permanentemente apagados, ou acesos, resultando em um pixel preto ou colorido permanentemente fixo na tela.

Esse efeito é comum em todos os televisores de plasma, porque é uma consequência da tecnologia.

Se os pixels defeituosos são visíveis em uma distância de visualização normal entre 2,5 metros e 3,5 metros enquanto assiste um programa normal (ou seja, não um cartão de teste, imagem fixa ou exibição de cor simples), por favor entre em contato com o seu revendedor.

No entanto, se os mesmos só puderem ser vistos de muito perto ou durante exibições de cor simples, isso é considerado normal para esta tecnologia.

Raios infravermelhos

O televisor de plasma emite raios infravermelhos em virtude de suas características. Dependendo de como o televisor de plasma estiver sendo usado, os controles remotos de equipamentos nas proximidades podem ser afetados adversamente ou os fones de ouvido sem fio que usam raios infravermelhos podem sofrer interferência de ruído. Se isso ocorrer, coloque o equipamento afetado em um lugar onde o seu sensor de controle remoto não seja afetado.

Interferência de rádio

Embora este produto satisfaça as especificações requeridas, ele emite uma pequena quantidade de ruído. Se você colocar equipamento como um rádio AM, computador pessoal e videocassete perto deste produto, tal equipamento poderá sofrer interferência. Se isso ocorrer, afaste tal equipamento o suficiente deste produto.

Som de acionamento do televisor de plasma

A tela do televisor de plasma é composta por pixels extremamente finos, e esses pixels emilem luz de acordo com os sinais de vídeo recebidos. Este princípio pode fazer que se ouça um som de vibração ou zumbido do circuito elétrico do televisor de plasma.

Não fixe itens como etiquetas e fita no produto

Isso pode causar a descoloração ou arranhar o gabinete.

Quando não utilizar o produto durante um longo período de tempo

Se você não for utilizar o produto durante um longo período de tempo, as funções do produto podem ser afetadas adversamente. Ligue e deixe o produto funcionar ocasionalmente.

Condensação

A condensação pode formar-se na superfície ou interior do produto quando o produto é movido rapidamente de um lugar frio para um lugar quente, ou logo depois que um aquecedor for ligado em uma manhã de inverno, por exemplo. Quando a condensação formar-se, não ligue o produto, e espere até que a condensação desapareça. Utilizar o produto com condensação pode causar um mau funcionamento.

Esfregar a tela com muita força pode arranhar a película especial de revestimento da superfície. Se limpar suavemente com o pano seco não for suficiente para remover a sujeira, desconecte o cabo de alimentação da tomada elétrica e siga o procedimento abaixo.

1. Embeba um pano não tratado em água destilada. Um pano “tratado” contém polimento ou outras substâncias químicas, tais como em certos panos de limpeza de óculos disponíveis comercialmente.
2. Torça bem o pano para que fique úmido e não molhado. Certifique-se de torcer bem o pano. Limpar a superfície com um pano molhado pode permitir a penetração de água no aparelho, causando danos.
3. Limpe a superfície da tela suavemente com o pano úmido.
4. Limpe a superfície de novo usando o pano seco incluído com o seu painel para remover qualquer umidade restante e para prevenir listras.

Quando limpar a superfície lustrosa do gabinete frontal, limpe-as suavemente com um pano macio e seco, com o pano de limpeza fornecido ou outro pano similar (e.g., pano de algodão ou flanela). Se você utilizar um pano poeirento ou áspero, a superfície do produto pode sofrer arranhões.

Limpeza do gabinete

Ao limpar o gabinete deste produto, limpe-o gentilmente com um pano limpo e macio (e.g., pano de algodão ou flanela). Se você utilizar um pano duro ou poeirento, ou esfregar o gabinete com força, a superfície do gabinete poderá ser arranhada.

O gabinete deste produto é composto na maior parte por plástico. Não utilize produtos químicos como benzina ou diluentes de tinta para limpar o gabinete. Utilizar esses produtos químicos pode causar a deterioração da qualidade ou remoção do revestimento.

Não exponha o produto a gás ou fluido volátil como, por exemplo, pesticida. Não deixe o produto entrar em contato com produtos de borracha ou vinil durante períodos prolongados. O efeito do plastificante no plástico pode causar a deterioração da qualidade ou remoção do revestimento.

Se você limpar a superfície do gabinete com um pano molhado, as gotas de água na superfície podem entrar no produto, causando um mau funcionamento.

Alças na parte traseira do televisor de plasma

Não retire as alças da parte traseira do televisor de plasma.

Quando mover o televisor de plasma, peça ajuda a uma outra pessoa e utilize as alças fixadas na parte traseira do televisor de plasma. Não mova o televisor de plasma segurando apenas uma alça.

Não utilize as alças para enganchar o produto quando instalar ou carregar o produto, por exemplo. Não utilize as alças para o propósito de prevenir a queda do produto.

Ruído do ventilador

A velocidade de rotação do motor do ventilador de refrigeração aumenta quando a temperatura ambiente do televisor de plasma torna-se alta. Você pode ouvir o som do motor do ventilador ao mesmo tempo.

Para utilizar este produto por muito tempo

A função Economia de energia pode manter a eficácia da tela durante um longo período de tempo. Recomendamos a definição da função Economia de energia para "Modo 1" para manter a eficácia da tela durante um longo período de tempo.

Precaução

Painel viscoso e imagem persistente

Exibição das mesmas imagens tais como imagens fixas durante um período prolongado pode causar o efeito de imagem persistente. Isso pode ocorrer nos seguintes dois casos.

Imagem persistente devido a carga elétrica restante

Quando padrões de imagem com uma luminância de pico muito alto são exibidos durante mais de um minuto, o efeito de imagem persistente pode ocorrer em virtude da carga elétrica restante. As imagens persistentes desaparecerão da tela quando imagens em movimento forem exibidas. O tempo para que as imagens persistentes desapareçam depende da luminância das imagens fixas e do tempo que elas foram exibidas.

Imagem persistente (imagem retardada) devido à queima

Evite exibir a mesma imagem no televisor de plasma continuamente durante um longo período de tempo.

Se a mesma imagem for exibida continuamente durante um período prolongado, ou durante períodos mais curtos de tempo durante vários dias, uma imagem marcada pode permanecer na tela devido à queima dos materiais fluorescentes. Tais imagens podem ficar menos notáveis se imagens em movimento forem exibidas mais tarde, mas não desaparecerão completamente.

Nota

• Para evitar danos de queima da tela, este televisor de plasma desativará automaticamente, depois de 5 a 10 minutos de exibição, as imagens fixas geradas pelo próprio sistema: a função Home Gallery e os elementos da interface gráfica do usuário como o MENU INICIAL.
• Para evitar a queima da tela, a posição de exibição é alterada automaticamente de maneira imperceptível durante a visualização do televisor de plasma (consulte Orbiter na página 40).

Prevenção de danos pela queima da tela

• Recomendamos que você desfrute da visualização de imagens em uma tela cheia, exceto quando isso resulte na infração de direitos autorais (consulte a página 38).
• Com a função de detecção de máscara lateral definida para "Ativado", as imagens de alta definição com razão de aspecto de 16:9 que contêm máscaras laterais serão detectadas e as máscaras laterais serão adicionadas automaticamente ou a imagem será exibida em tela cheia, obtendo-se assim contramedidas mais eficazes contra a queima da tela (consulte Detecção de máscaras laterais na página 39).

Capítulo 2

Precauções de segurança

A eletricidade é usada para realizar muitas funções úteis, mas ela também pode causar ferimentos e danos à propriedade se for manipulada incorretamente. Este produto foi projetado e fabricado com a mais alta prioridade em segurança. No entanto, o uso inadequado pode resultar em choque elétrico e/ou incêndio. Para prevenir um perigo potencial, observe as seguintes instruções ao instalar, operar e limpar o produto. Para garantir a segurança e a vida longa de serviço deste produto, leia atentamente as seguintes precauções antes de utilizar o produto.

1. Leia as instruções - Todas as instruções de operação devem ser lidas e entendidas antes que o produto seja operado.
2. Guarde este manual em um lugar seguro - Estas instruções de segurança e operação devem ser guardadas em um lugar seguro para futuras referências.
3. Observe as advertências - Todas as advertências no produto e nas instruções devem ser estritamente observadas.
4. Siga as instruções - Todas as instruções devem ser seguidas.
5. Limpeza - Desconecte o cabo de alimentação da tomada elétrica de CA antes de limpar o produto. Para limpar o produto, utilize o pano de limpeza fornecido ou outro pano macio (e.g., pano de algodão ou flanela). Não utilize limpadores líquidos nem limpadores de aerossol.
6. Acessórios - Não utilize acessórios não recomendados pelo fabricante. O uso de acessórios inadequados pode resultar em acidentes.
7. Água e umidade - Não utilize o produto perto de água, tal como perto de uma banheira, lavatório, pia de cozinha e tanque de lavar roupa, piscina e em um porão úmido.
8. Pedestal - Não coloque o produto em um carrinho, suporte, tripé ou mesa instável. Colocar o produto em uma base instável pode causar a queda do produto, resultando em sérios ferimentos bem como danos ao produto. Utilize somente um carrinho, suporte, tripé ou mesa recomendado pelo fabricante ou vendido com o produto. Ao montar o produto em uma parede, certifique-se de seguir as instruções do fabricante. Utilize somente o hardware de montagem recomendado pelo fabricante.
9. Ao transportar o produto colocado em um carrinho, ele deve ser movido com muito cuidado. Paradas repentinas, força excessiva e chão desnivelado podem causar a queda do produto do carrinho.

1. Ventilação - As aberturas de ventilação e outras ranhuras no gabinete são concebidas para ventilação. Não cubra nem bloqueie essas aberturas e ranhuras já que uma ventilação insuficiente pode causar o sobreaquecimento e/ou encurtar a vida útil do produto. Não coloque o produto em uma cama, sofá, tapete ou outra superfície similar, pois esses artigos podem bloquear as aberturas de ventilação. Este produto não foi desenhado para instalação embutida; não coloque o produto em um lugar fechado tal como em uma estante de livros ou rack, a menos que haja ventilação apropriada ou se as instruções do fabricante forem satisferitas.

2. Fonte de alimentação - Este produto deve funcionar com a fonte de alimentação especificada na etiqueta de especificação. Se você não estiver seguro sobre o tipo de fornecimento de energia usado em sua casa, consulte o revendedor ou companhia de eletricidade local.

3. Proteção do cabo de alimentação - Os cabos de alimentação devem ser encaminhados adequadamente para prevenir que as pessoas pisem neles ou que objetos fiquem em cima deles. Verifique os cabos nos plugues e produto.

4. O painel de plasma usado neste produto é feita de vidro. Portanto, ele pode quebrar-se quando o produto for derrubado ou sofrer algum impacto. Tome cuidado para não ferir-se com as peças de vidro quebradas caso o televisor de plasma quebrar-se.
5. Sobrecarga - Não sobrecarregue as saídas de CA ou cabos de extensão. A sobrecarga pode causar um incêndio ou choque elétrico.
6. Penetração de objetos e líquidos - Nunca insira um objeto no produto através das ranhuras ou aberturas de ventilação. Uma voltagem alta flui no produto, e inserir um objeto pode causar um choque elétrico e/ou curto-circuito nas peças internas. Pela mesma razão, não espirre água ou líquido no produto.
7. Serviço - Não tente consertar o produto por si mesmo. Retirar as tampas pode expô-lo à alta voltagem e outras condições perigosas. Solicite qualquer serviço a pessoal de serviço qualificado.
8. Conserto - Se ocorrer qualquer uma das seguintes condições, desconecte o cabo de alimentação da tomada elétrica de CA, e solicite o conserto a um técnico experiente e qualificado.
   a. Quando o cabo de alimentação ou plugue está danificado. b. Quando um líquido foi espirrado no produto ou quando objetos caíram no produto.
   c. Quando o produto foi exposto à chuva ou água.
   d. Quando o produto não funciona corretamente conforme descrito nas instruções de operação.
   Não toque nos controles que não sejam descritos nas instruções de operação. O ajuste incorreto de controles não descritos nas instruções pode causar danos, o que frequentemente requer um trabalho de ajuste extensivo por um técnico qualificado.
   e. Quando o produto foi derrubado ou danificado.
   f. Quando o produto apresentar uma condição anormal. Qualquer anormalidade percebida no produto indica que o produto precisa de serviço.
9. Peças de substituição - Caso o produto precise de peças de substituição, certifique se de que o técnico de serviço utilize as peças de substituição especificadas pelo fabricante, ou peças com as mesmas características e desempenho das peças originais. O uso de peças não autorizadas pode resultar em incêndio, choque elétrico e/ou outros perigos.
10. Verificações de segurança - Após o serviço ou conserto, peça ao técnico de serviço para realizar as verificações de segurança para garantir que o produto esteja funcionando corretamente.
11. Montagem em parede ou teto - Ao montar o produto em uma parede ou teto, certifique-se de instalar o produto de acordo com o método recomendado pelo fabricante.
12. Fontes de calor - Mantenha o produto afastado de fontes de calor como radiadores, aquecedores, e fogões outros produtos que geram calor (incluindo amplificadores).
13. Desconecte o cabo de alimentação da tomada elétrica de CA antes de instalar as caixas acústicas.
14. Nunca exponha a tela do televisor de plasma a impactos fortes como, por exemplo, batendo nela. A tela pode quebrar-se, resultando em incêndio ou ferimentos.
15. Não exponha o televisor de plasma à luz direta do sol durante um longo período de tempo. As características óticas do painel de proteção frontal mudam, resultando na descoloração ou deformação.
16. O televisor de plasma pesa aproximadamente 55,0 kg para o PDP-LX608G e aproximadamente 38,3 kg para o PDP-LX508G. Como o produto tem uma profundidade pequena e é instável, desembale, carregue e instale-o com pelo menos duas pessoas e utilize as alças.

Precauções de instalação

Observe as seguintes precauções ao instalar com quaisquer itens como o pedestal opcional.

Quando utilizar o pedestal opcional, suportes ou itens equivalentes

Peça a instalação ao revendedor.

Certifique-se de utilizar os parafusos fornecidos.

Para maiores detalhes, consulte o manual de instruções que acompanha o pedestal opcional (ou itens equivalentes).

Quando utilizar outros itens

Os seguintes furos de montagem podem ser usados para a instalação:

Vista lateral

Precaução

• Certifique-se de utilizar quatro ou mais furos de montagem simetricamente às linhas medianas vertical e horizontal.
• Utilize parafusos M8, que vão de 12 mm a 18 mm de profundidade desde a superfície de montagem do televisor de plasma. Veja a vista lateral acima.
• Tome cuidado para não bloquear as aberturas de ventilação na parte traseira do televisor de plasma.
• Certifique-se de instalar o televisor de plasma em uma superfície plana porque ele contém vidro.
• Os furos para parafuso diferentes dos indicados à esquerda são tencionados para uso somente para os produtos especificados. Nunca os utilize para montar produtos não especificados.
• Não monte nem retire o televisor de plasma no ou do pedestal com as caixas acústicas montadas.

Nota

• Recomendamos fortemente o uso dos produtos de montagem opcionais da Pioneer.
• A Pioneer não se responsabilizará por qualquer ferimento pessoal ou dano do produto decorrentes do uso de itens de montagem diferentes dos produtos opcionais da Pioneer.

Capítulo 3

Acessórios fornecidos

Confira se todos os seguintes acesórios se encontram na caixa.

Pilha de tamanho AA x 2 (para controle remoto)

Núcleo de ferrita

Cabo de alimentação *1

Cabo de alimentação (com um núcleo de ferrita instalado)*¹

*1 Um dos cabos de alimentação é fornecido dependendo do país.

Folha de posição dos terminais (para uso quando montar o televisor de plasma numa parede) (Apenas PDP-LX608G)

Capítulo 4

Nomes dos componentes

Televisor de plasma

(Parte frontal)

Os terminais nos painéis laterais são comuns ao PDP-LX608G e PDP-LX508G.

1 Botão ◊ (Este botão está localizado na parte inferior do painel lateral do televisor de plasma para o PDP-LX608G e na parte inferior do painel traseiro para o PDP-LX508G. (Veja 1a página 13.) Se o botão estiver desativado, o produto não será ligado mesmo que ◊, 0 a 9 no controle remoto ou STANDBY/ON no televisor de plasma seja pressionado. Para ligar o produto, pressione ◊, (Você também pode desligar ◊ para cima para o PDP-LX608G.)
2 Indicador POWER ON
3 Indicador STANDBY
4 Indicador SLEEP

5 Sensor de luz ambiental
6 Sensor do controle remoto
7 Botão STANDBY/ON
8 Botão INPUT
9 Botões VOLUME +/-
10 Botões CHANNEL +/-
11 Porta USB
12 Terminal de saída PHONES
13 Terminal INPUT 6 (S-VIDEO)
14 Terminal INPUT 6 (VIDEO)
15 Terminais INPUT 6 (AUDIO)

Televisor de plasma

(Parte traseira)

1 Botão
2 Terminal AC IN
3 Terminal de entrada ANT (antena)
4 Terminal RS-232C (usado na configuração de fábrica)
5 Terminal CONTROL OUT (suporta SR+)
6 Terminal PC INPUT (analog RGB)
7 Terminal INPUT 5 (HDMI)
8 Terminal INPUT 4 (HDMI)
9 Terminal INPUT 3 (HDMI)
10 Terminais INPUT 1 (AUDIO L, R)
11 Terminal INPUT 1 (VIDEO)
12 Terminal INPUT 1 (S-VIDEO)
13 Terminal INPUT 2 (VIDEO)

14 Terminal INPUT 2 (S-VIDEO)
15 Terminals INPUT 2 (AUDIO L, R)
16 Terminal INPUT 3 (S-VIDEO)
17 Terminais MONITOR OUT (AUDIO L, R)
18 Terminal de saída SUBWOOFER
19 Terminal MONITOR OUT (VIDEO)
20 Terminal INPUT 3 (VIDEO)
21 Terminais INPUT 2 (COMPONENT VIDEO: Y, P_B, P_R)
22 Terminal PC INPUT (AUDIO (STEREO))
23 Terminais INPUT 1 (COMPONENT VIDEO: Y, P_B, P_R)
24 Terminais INPUT 3 (AUDIO L. R)
25 Terminais SPEAKERS L, R

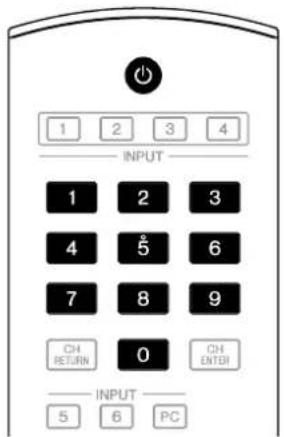

Controle remoto

Esta seção descreve as funções dos botões disponíveis quando o modo de TV foi selecionado com o botão SELECT. Para os botões que controlam outros equipamentos, consulte Controle de outros equipamentos com o controle remoto fornecido a partir da página 51.

1: Liga o televisor de plasma ou coloca-o no modo de espera.
2 INPUT: Selecciona uma fonte de entrada ("ENTRADA 1", "ENTRADA 2", "ENTRADA 3", "ENTRADA 4", "ENTRADA 5", "ENTRADA 6" ou "PC").
30 a 9: Modo de TV/Entrada externa: Seleciona um canal. Modo de teletexto: Seleciona uma página. Liga o televisor quando o indicador STANDBY está iluminado em vermelho.
4 CH RETURN: Retorna ao canal selecionado anteriormente.

6 SELECT: Muda a seleção entre TV, STB, DVD/DVR e VCR, de modo que possa controlar outros equipamentos conectados, utilizando o controle remoto fornecido.
7 TV, STB, DVD/DVR, VCR: Estes indicadores mostram a seleção atual e o estado quando você controla outros equipamentos conectados, utilizando o controle remoto fornecido.
6 SELECT: Muda a seleção entre TV, STB, DVD/DVR e VCR, de modo que possa controlar outros equipamentos conectados, utilizando o controle remoto fornecido.
7 TV, STB, DVD/DVR, VCR: Estes indicadores mostram a seleção atual e o estado quando você controla outros equipamentos conectados, utilizando o controle remoto fornecido.

8 RETURN: Restaura a tela do menu anterior.
9 ↑/↓/←/→: Seleciona um item desejado na tela de definição.
ENTER: Executa um comando.
10 HDMI CONTROL: Exibe o menu Controle HDMI.
11 Cor (VERMELHO/VERDE/AMARELO/AZUL): Modo de teletexto: Seleciona uma página.
12 : Salta à página de legendas de teletexto.
13 ☑?: Exibe caracteres ocultos.
14 (●): Utilize para selecionar um modo de efeito sonoro.
15 I-II: Define o modo de som múltiplex.
16 AV SELECTION: Seleciona as definições de áudio e vídeo. (Fonte AV: ÓTIMO, PADRÃO, DINÂMICO, FILME, JOGO, ESPORTE, UTILIZADOR. Fonte PC: PADRÃO, UTILIZADOR.)
17 ☐: Pressione para selecionar o modo de 2-telas, de imagem-em-imagem ou de tela simples.
18 CH ENTER: Executa uma seleção de canal pelos botões numéricos.
19 ∠+/△-: Ajusta o volume.
20 ☒: Emudece o som.
21 HOME MENU: Modo de TV/Entrada externa: Exibe a tela do MENU INICIAL.
22 i+ INFO: Modo de TV/Entrada externa: Exibe a informação do canal.
23: Seleciona o modo de teletexto (imagem de TV inteira, imagem de texto inteira, imagem de TV/texto).
24: Modo de teletexto: Exibe uma página de índice para o formato CEEFAX/FLOF.
25 📄: Modo de TV/Entrada externa: Seleciona o tamanho da tela.
26 📋: Modo de TV/Entrada externa: Congela um quadro de uma imagem em movimento. Pressione de novo para cancelar a função.
: Modo de teletexto: Interrompe a atualização de páginas de teletexto. Pressione de novo para cancelar o modo de retenção.
27: Move a posição da tela secundária no modo de imagem-em-imagem.
28 : A erna entre as telas principal e secundária no modo de imagem-em-imagem ou de 2-telas.

5 P + / P - : Modo de TV/Entrada externa: Seleciona um — cuando utilizar o controle remoto, aponte-o para o televisor de plasma.
5 P + / P - : Modo de TV/Entrada externa: Seleciona um — cuando utilizar o controle remoto, aponte-o para o televisor de plasma.

Capítulo 5 Preparação

Instalação do televisor de plasma

Localização

- Evite a luz direta do sol. Mantenha uma ventilação adequada.

Precaução

• Se você não deixar espaço suficiente acima do televisor de plasma, o mesmo não receberá ventilação suficiente e não funcionará adequadamente.
• A Pioneer não se responsabilizará por acidentes ou danos causados por uma instalação ou estabilização inadequada, operação incorreta, modificação ou desastres naturais.

Nota

• Proporcione um espaço suficiente ao redor das partes superior e traseira quando instalar o produto para garantir uma ventilação adequada na sua parte traseira.
• Certifique-se de instalar o televisor de plasma em um lugar plano e estável.

Utilização do pedestal opcional da Pioneer

Para maiores detalhes sobre a instalação, consulte o manual de instruções fornecido com o pedestal.

Utilização de caixas acústicas opcionais da Pioneer

Para maiores detalhes sobre a instalação, consulte o manual de instruções fornecido com a caixa acústica.

Transporte do televisor de plasma

Quando instalar num rack, etc., segure o televisor de plasma como mostrado abaixo. Como o televisor de plasma é pesado, certifique-se de pedir a ajuda de outra pessoa quando movê-lo.

(Para PDP-LX608G)

• Não utilize o alto-falante para suportar o peso do televisor de plasma.
• Não segure o televisor de plasma pelos acessórios de montagem dos alto-falantes.

Prevenção de queda do televisor de plasma

Depois de instalar o pedestal, certifique-se de tomar as precauções necessárias para assegurar que o televisor de plasma não caia e fique estabilizado tanto na parede como no rack.

Estabilização em uma mesa ou rack

Estabilize o televisor de plasma como mostrado no diagrama utilizando as bandas de plástico e parafusos fornecidos com o pedestal opcional.

Nota

- Para estabilizar o televisor de plasma numa mesa ou racko, utilize parafusos com um diâmetro nominal de 4 mm e com pelo menos 20 mm de comprimento.

Faça um furo no medio na parte traseira do tampo da mesa antes de utilizar um parafuso para madeira. Realize este trabalho da mesma maneira nos lados esquerdo e direito.

Faça um furo no medio na parte traseira do tampo da mesa antes de utilizar um parafuso para madeira. Realize este trabalho da mesma maneira nos lados esquerdo e direito.

Utilização de uma parede para estabilização

1 Fixe parafusos (ganchos) de prevenção de queda no televisor de plasma.
2 Utilize cabos fortes para estabilizá-lo apropriada e firmemente em uma parede, pilar ou outro elemento robusto.

Realize este trabalho da mesma maneira nos lados esquerdo e direito.

Utilize ganchos, cordas e acessórios à venda no comércio. Gancho recomendado: Diâmetro nomianl de 8 mm e comprimento de 12 mm a 18 mm.

Precaução

• Sempre utilize uma mesa ou rack com a resistência adequada para suportar o televisor de plasma. Deixar de fazer isso poderia causar ferimentos pessoais ou danos físicos.
• Ao instalar o televisor de plasma, tome as medidas de segurança necessárias para evitar que o mesmo caia ou tombe em caso de emergências, como terremotos ou outros acidentes.
• Se não tomar as devidas precauções, o televisor de plasma poderia cair e causar ferimentos.
• Os parafusos, ganchos, cordas e outros acessórios que utilizar para fixar o televisor de plasma para evitar que tombe variam de acordo com a composição e espessura da superfície na qual o mesmo será fixado.
• Seleccione os parafusos, ganchos, cordas e outros acessórios adequados depois de inspecionar a superfície cuidadosamente para determinar sua espessura e composição, e depois de consultar um técnico profissional, se for necessário.

Conexões básicas

Conexão da antena

Para desfrutar de uma imagem mais clara, utilize uma antena externa. O seguinte é uma explicação breve dos tipos de conexões que são usadas para um cabo coaxial.

• Conecte o cabo coaxial de 75 ohms (à venda no comércio) ao terminal ANT IN (entrada de antena).

Cabo de antena (à venda no comércio)

Se a sua antena externa usa um cabo coaxial de 75 ohms com um plugue DIN45325 normal (IEC169-2), conecte-a ao terminal de antena na parte traseira do televisor de plasma.

Nota

- Se a antena não for conectada corretamente, a qualidade de recepção não será boa. Se as imagens não estiverem sendo exibidas corretamente, verifique se a conexão da antena está correta ou não.

Encaminhamento dos cabos

Utilize os prendedores rápidos conforme seja necessário para encaminhar os cabos de conexão. Os diagramas abaixo mostram a localização dos furos na parte traseira do televisor.

PDP-LX608G (Vista traseira)

Colocação e remoção dos prendedores rápidos

Insira [1] no furo apropriado na parte traseira do televisor de plasma e encaixe [2] na parte traseira de [1] para fixar o prendedor.

• Os prendedores rápidos são desenhados para que não sejam desfeitos facilmente uma vez em posição. Por favor coloque-os cuidadosamente.
• Utilize alicates para torcer o prendedor 90°, puxando-o para fora. O prendedor pode deteriorar-se com o tempo e sofrer danos se for retirado.
• Tome cuidado para não sujeitar nenhum cabo de conexão a esforços.

Nota

- Utilize os prendedores rápidos conforme necessário.

Ordenação dos cabos de alto-falante

Utilize os cordões boleados fornecidos conforme seja necessário para ordenar os cabos de alto-falante.

Colocação do núcleo de ferrita

(com não houver um núcleo de ferrita instalado)

Para prevenir ruídos, instale o núcleo de núcleo de ferrita fornecido na extremidade do conector do cabo de alimentação como mostrado. Utilize o laço de cabo fornecido para prevenir que o núcleo de ferrita deslize no cabo.

Conexão do cabo de alimentação

Vista traseira

Nota

• Desconecte o cabo de alimentação da tomada elétrica de parede quando não for utilizar o televisor de plasma durante um longo período de tempo.
• Depois de conectar todos os demais componentes, conecte o cabo de alimentação a uma tomada de CA.

Preparação do controle remoto

Colocação das pilhas

1 Abra a tampa do compartimento das pilhas.

2 Instale as duas pilhas de tamanho AA fornecidas inserindo as extremidades de polaridade negativa (-) primeiro.

Coloque as pilhas com as suas polaridades (+) e (−) nas direções corretas conforme indicado no compartimento das pilhas.

3 Feche a tampa do compartimento das pilhas.

Precaução

O uso incorreto das pilhas pode causar o seu estouro ou o vazamento do fluido. Certifique-se de seguir as instruções abaixo.

• Utilize apenas pilhas de manganês ou alcalinas para substituir as pilhas usadas.
• Coloque as pilhas com as suas polaridades (+) e (−) nas direções corretas conforme indicado.
• Não misture pilhas de tipos diferentes. Tipos diferentes de pilhas têm características diferentes.
• Não misture pilhas usadas com novas. Misturar pilhas usadas com novas pode encurtar a vida útil das pilhas novas ou causar um vazamento do fluido das pilhas usadas.
• Retire as pilhas o mais rápido possível se estiverem esgotadas. O fluido que vaza das pilhas pode causar erupções na pele. Se você encontrar qualquer vazamento de fluido, limpe-o completamente com um pano.
• As pilhas fornecidas com o produto podem ter uma vida útil mais curla da esperada devido às condições de armazenamento.
• Se você não for utilizar o controle remoto durante um longo período de tempo, retire as pilhas dele.
• AO DESCARTAR-SE DE PILHAS USADAS, POR FAVOR SIGA OS REGULAMENTOS GOVERNAMENTAIS OU AS REGRAS PÚBLICAS DO MEIO AMBIENTE EM VIGOR EM SEU PAÍS/ÁREA.

Alcance de operação do controle remoto

Opere o controle remoto apontando-o para o sensor de controle remoto localizado na direita inferior do painel frontal do televisor de plasma. A distância desde o sensor do controle remoto deve estar dentro de 7 m e o ângulo relativo ao sensor deve estar dentro de 30 graus nas direções direita, esquerda, para cima ou para baixo.

- Para as localizações do sensor de controle remoto, consulte Nomes dos componentes na página 12.

Precaução

• Não exponha o controle remoto a impactos. Além disso, não exponha o controle remoto a líquidos, e não o coloque em uma área com muita umidade.
• Não instale nem coloque o controle remoto sob a luz direta do sol. O calor pode causar a deformação do aparelho.
• O controle remoto pode não funcionar corretamente se o sensor do controle remoto no televisor de plasma estiver sob a luz direta do sol ou sob iluminação intensa. Neste caso, mude o ângulo da iluminação ou do televisor de plasma, ou opere o controle remoto mais perlo do sensor do controle remoto.
• Quando existe um obstáculo entre o controle remoto e o sensor do controle remoto, o controle remoto pode não funcionar.
• À medida que as pilhas se esgotam, o controle remoto pode funcionar dentro de uma distância mais curta desde o sensor do controle remoto. Troque as pilhas por novas o mais rápido possível.
• O televisor de plasma emite raios infravermelhos muito fracos desde sua tela. Se você colocar algum equipamento operado com um controle remoto de raios infravermelhos como, por exemplo, um videocassete próximo, tal equipamento pode não receber os comandos de seu controle remoto corretamente ou não recebê-los completamente. Neste caso, afaste o equipamento o suficiente do televisor de plasma.
• Dependendo do ambiente de instalação, os raios infravermelhos do televisor de plasma pode não permitir que este sistema receba os comandos adequadamente do controle remoto ou podem encurtar a distância de operação permissível entre o controle remoto e o sensor do controle remoto. A intensidade dos raios infravermelhos emitidos pela tela difere, dependendo das imagens exibidas na tela.

Capítulo 6

Para assistir TV

Importante

- Antes de poder assistir os canais de transmissão, você deve configurar o sintonizador de TV incorporado. Consulte Configuração automática dos canais de TV na página 26 para maiores informações sobre isso.

Para ligar o sistema

• Ative ⏻ no televisor de plasma quando os indicadores POWER ON e STANDBY estiverem apagados (consulte Nomes dos componentes nas páginas 12 e 13).
• O sistema é ligado.
• O indicador POWER ON se acende em azul.
• Pressione ⏻ ou 0 a 9 no controle remoto ou STANDBY/ON no televisor de plasma se o indicador STANDBY estiver iluminado em vermelho.
• O indicador POWER ON se acende em azul.
• Se você pressionar 0 no controle remoto, as imagens da fonte "ENTRADA 1" serão exibidas.
• Se você pressionar 1 a 9, as imagens de TV serão exibidas.

Botão ⚙ (localizado na parte inferior do painel lateral. Consulte a página 12).

(localizado na parte inferior do painel traseiro. Consulte a página 13).

Colocação do sistema no modo de espera

Pressione ⏻ no controle remoto ou STANDBY/ON no televisor de plasma.

• O indicador STANDBY se acende em vermelho.
• O sistema entra no modo de espera e a imagem na tela desaparece.

Nota

• Quando ◎ no televisor de plasma está apagado, não é possível ligar o televisor pressionando ◎ ou 0 a 9 no controle remoto ou STANDBY/ON no televisor de plasma.
• Se você não for utilizar o televisor de plasma durante um longo período de tempo, certifique-se de desconectar o cabo de alimentação da tomada elétrica.

Indicadores do estado do televisor de plasma

A tabela abaixo mostra o estado operacional do televisor de plasma. Você pode verificar o estado atual do sistema com os indicadores no televisor de plasma.

Estado dos indicadores Estado do sistema
POWER ON	STANDBY
		O cabo de alimentação do televisor de plasma foi desconectado. Ou, o cabo de alimentação do televisor de plasma foi conectado, mas o bolão do televisor de plasma está desligado.
		O sistema está ligado
		O sistema está no modo de espera.

Para outros casos diferentes dos de acima, consulte Localização e solução de problemas na página 63.

Nota

- Você pode selecionar "Auto", "Alto", "Médio" ou "Baixo" para o brilho do indicador POWER ON. Quando "Auto" está selecionado, o brilho do indicador muda para "Alto", "Médio" ou "Baixo" de acordo com o nível do brilho da área de visualização. Para maiores detalhes, consulte Regul. LED azul na página 40.

Mudança dos canais

Utilize o controle remoto ou o painel de controle no lado direito do televisor de plasma para mudar os canais.

- Antes de operar com o controle remoto, certifique-se para selecionar o modo de TV utilizando o seu botão SELECT. Consulte Controle de outros equipamentos com o controle remoto fornecido na página 51.

Indicação do canal

Utilização de P+ / P- no controle remoto

• Pressione P+ para aumentar o número do canal.
• Pressione P– para diminuir o número do canal.

Nota

• CHANNEL +/- no televisor de plasma funciona da mesma maneira que P+/P-.
• Pressione CH RETURN para voltar ao canal anterior. Pressione de novo para voltar ao canal atual.
• P+/P– não podem captar canais que foram ajustados para serem saltados. Para o salto de canais, consulte os passos 13 e 14 em Configuração manual dos canais de TV na página 26.

Utilização de 0 a 9 no controle remoto

- Seleccione os canais diretamente pressionando os botões 0 a 9 Por exemplo:

Pressione 2 para seleccionar o canal 2 (canal de um dígito).

Pressione 1 e, em seguida, 2 para selecionar o canal 12 (canal de dois dígitos).

Pressione 1. 2 e, em seguida, 3 para selecionar o canal 123 (canal de três dígitos).

Quando estiver vendo informação de teletexto:

- Veja uma página diretamente, cujo número de página seja de três dígitos de 100 a 899, pressionando os botões 0 a 9. Consulte também Operações básicas do teletexto na página 61.

Nota

• Pressione CH RETURN para voltar ao canal anterior. Pressione de novo para voltar ao canal atual.
• Depois de introduzir um número de canal, você pode pressionar CH ENTER para sintonizar o canal com mais rapidez.
• Ao pressionar 0 no modo de espera, a alimentação é ligada e as imagens são emitidas pela fonte "ENTRADA 1". Ou, ao pressionar qualquer botão de 1 a 9, as imagens de TV são exibidas.

Mudança do volume e som

Utilize o controle remoto ou o painel de controle no lado direito do televisor de plasma para ajustar o volume.

Utilização de △ + / △ - no controle remoto

• Pressione △ + para aumentar o volume.
• Pressione △ - para diminuir o volume.

Ajuste de volume

• VOLUME +/- no televisor de plasma funciona da mesma maneira que △ + / △ -.

Utilização de ☒ no controle remoto

- Pressione para emudecer o som.
- aparece na tela.

Emudecimento

- Pressione de novo ou + para restaurar o som.

Mudança do canal de áudio de transmissão

Dependendo da transmissão, você pode mudar o canal de áudio.

- Pressione I-II para mudar o canal de áudio.

sdes BTSC
A: labela abaixo mostra os canais de áudio disponíveis pelo tipo de ádio de transmissão.

Transmissées NICAMTransmissées AZI		Ajuste
				MONOIII
	Estéreo
	Billingüe
	Monaural
	Estéreo
	Billingüe
	Monaural
	Estéreo
	PRINCIPAL+SAP
	Estéreo+SAP
	Monaural

Nota

• Em cada modo de som múltiplex selecionado com o botão I-II, a exibição muda dependendo dos sinais de transmissão que estiverem sendo recebidos.

• Uma vez que o modo MONO seja selecionado, o som do televisor de plasma permanece em monofônico mesmo que o sistema receba uma transmissão em estéreo. Você deve mudar o modo de volta para o modo I or II se quiser ouvir o som estéreo de novo.

• Seleccionar um modo de som múltiplex enquanto a fonte de entrada é "ENTRADA 1" a "ENTRADA 6" ou "PC" não muda o tipo de som. Neste caso, o som é determinado pela fonte de vídeo.

• Enquanto assiste um canal de TV com qualquer definição de sobremodulação (página 27), não é possível mudar o modo de som multiplex.

Utilização das funções de multitelas

- Antes de operar com o controle remoto, certifique-se para selecionar o modo de TV utilizando o seu botão SELECT. Consulte Controle de outros equipamentos com o controle remoto fornecido na página 51.

Divisão da tela

Utilize o seguinte procedimento para selecionar o modo de 2-telas ou imagem-em-imagem.

Nota

- Exibir uma tela dividida durante um longo período de tempo, ou durante períodos mais curtos todos os dias, pode resultar na retenção da imagem.

Tela principal Tela secundária

Imagem-em-imagem

Tela principal Tela secundária

1 Pressione □ para selecionar o modo de exibição.

Cada vez que você pressiona ☐, o modo de exibição muda entre os modos de 2-telas, de imagem-em-imagem e de tela simples.

• No modo de 2-telas ou de imagem-em-imagem, pressione para mudar a posição das duas telas como mostrado.
• A tela esquerda (no modo de 2-telas) ou a tela maior (no modo de imagem-em-imagem) é a tela ativa, que é indicada pelo ícone "♪". Você pode utilizar qualquer uma das funções normais para mudar a imagem e o som.

• No modo de imagem-em-imagem, pressione 📄ra mover a posição da tela pequena no sentido anti-horário.

2 Para selecionar a fonte de entrada desejada, pressione o botão da fonte de entrada apropriado.

- Se estiver assistindo programas de TV, pressione P+/P− para mudar o canal.

Nota

• A função de multitelas não pode exibir imagens da mesma fonte de entrada ao mesmo tempo. Se você tentar fazer isso, uma mensagem de advertência aparecerá.
• A função de multitelas não pode exibir imagens de combinações de duas fontes de entrada externas ("ENTRADA 1" a "ENTRADA 6", "PC"). Ela pode exibir imagens das seguintes combinações de fontes de entrada: sintonizador de TV incorporado e uma fonte externa ("ENTRADA 1" a "ENTRADA 6", "PC").
• Ao pressionar HOME MENU, o modo de tela simples é restaurado e o menu correspondente é exibido.
• Quando está no modo de 2-telas, as imagens exibidas na tela direita podem parecer menos finas, dependendo das imagens.

- Com os fones de ouvido conectados, você pode ouvir o áudio da tela secundária no modo de 2-telas ou de imagem-em-imagem. Para maiores informações, consulte Audição de áudio da tela secundária com fones de ouvido na página 34.

Congelamento das imagens

Utilize o seguinte procedimento para capturar e congelar um quadro de uma imagem em movimento que estiver assistindo.

- Antes de operar com o controle remoto, certifique-se para selecionar o modo de TV utilizando o seu botão SELECT. Consulte Controle de outros equipamentos com o controle remoto fornecido na página 51.

Importante

- Exibir uma imagem estática durante um longo período de tempo, ou durante períodos mais curtos todos os dias, pode resultar na retenção da imagem.

Uma imagem fixa aparece na tela direita enquanto uma imagem em movimento é mostrada na tela esquerda.

- Pressione de novo para cancelar a função.

Nota

• Não é possível congelar a imagem durante a utilização do modo de 2-telas ou de imagem-em-imagem.
• Quando está função não se encontrar disponível, uma mensagem de advertência aparece.

Capítulo 7

O MENU INICIAL

Descrição geral do MENU INICIAL
Para fonte AV

HOME MENU Item Página
Imagem Seleção AV 29
	Contraste 29
	Brilho 29
	Cor 29
	Matiz 29
	Nitidez 29
	Ajuste profissional 30
	Reset 29
Som Agudo 34
	Grave 34
	Balanço 34
	Reset 34
	Efeito sonoro 34
	Saída auscultadores 34
	Sub volume	34
Controlo de alimentação	Economia de energia	35
	Sem sinal	35
	Sem operação	35
Temporizador	-	41

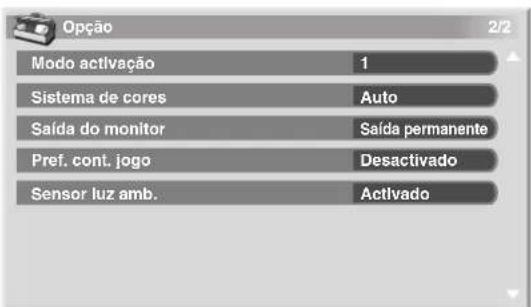

Opção	Posição	37
	Dimensão auto	39
	Máscara lateral	40
	Entrada HDMI	46
	Def.Controle HDMI	59
	Regul. LED azul	40
	Orbiter	40
	Padrão de vídeo	41
	Modo activação	37
	Sistema de cores	38
	Saída do monitor	45
	Pref. cont. jogo	38
	Sensor luz amb.	40

HOME MENU Item	Página
Configuração	Instalação automática	26
	Ajuste TV Analóg.	26
	Senha	41
	Idioma 28
Home Gallery	-	49
Controle HDMI	-	56

Para fonte PC

HOME MENU Item	Página
Imagem Seleção AV 29
	Contraste	29
	Brilho 29
	Vermelho	29
	Verde 29
	Azul	29
	Reset	29
Som Igual ao menu para fonte AV		34
Controlo de alimentação	Economia de energia	35
	Gerência de energia	36
Temporizador	-	41
Opção	Configuração Automática	37
	Configuração Manual	38
	Entrada HDMI	46
	Def.Controle HDMI	59
Home Gallery	-	49
Controle HDMI	-	56

Utilização do MENU INICIAL

Descreve-se a seguir o procedimento típico para definir os menus. Para os procedimentos reais, consulte as páginas apropriadas que descrevem as funções individuais.

1 Pressione HOME MENU.

2 Pressione ↑/↓ para selecionar um item de menu e, em seguida, pressione ENTER.

3 Repita o passo 2 até acessar o item do submenu desejado.

O número de camadas de menus difere dependendo dos itens de um menu.

4 Pressione ←/→ para selecionar uma opção (ou parâmetro) e, em seguida, pressione ENTER.

Para alguns itens de menu, pressione ↑/↓ em vez de ←/→.

5 Pressione HOME MENU para sair do menu.

Nota

• Você pode voltar aos níveis de menu superiores pressionando RETURN.
• Antes de operar com o controle remoto, certifique-se para selecionar o modo de TV utilizando o seu botão SELECT. Consulte Controle de outros equipamentos com o controle remoto fornecido na página 51.

Capítulo 8

Configuração

Configuração automática dos canais de TV

Esta seção descreve como buscar e configurar os canais de TV automaticamente.

Utilização da instalação automática

Quando o televisor de plasma é ligado pela primeira vez após a compra, a instalação automática inicial é iniciada. Você pode definir o idioma, região e canais em operações sucessivas.

Você pode selecionar dentre cinco idiomas: Inglês. Espanhol. Português, Chinês tradicional e Chinês simplificado.

3 Seleccione "Região" (↑/↓).

4 Seleccione sua região (←/→).

Selecione o país ou região onde mora. Se não estiver na lista, selecione "Outros".

5 Seleccione "Alocação canais" (↑/↓).

6 Selezione "Geral", "Ar (Tipo EUA)" ou "Cabo (Tipo EUA)" (←/→).

A tabela na página 65 (Seleções de alocação de canais padrões para países e regiões) mostra a opção que deve selecionar usualmente em seu país ou região.

Item Descrição

Geral Explora para localizar as frequências de transmissãoregionais. Quando mais cedo as frequências foremidentificadas, menores serão os números de canalusados.

Ar (Tipo EUA) Busca as mesmas frequências de transmissão parareceber via aérea nos Estados Unidos. Esta seleção éefetiva quando o sistema está recebendo via aérea.

Cabo (Tipo EUA) Busca as mesmas frequências de transmissão parareceber assistir TV por cabo nos Estados Unidos. Estaseleção é efetiva quando o sistema está recebendo deuma empresa de TV por cabo.

7 Seleccione "Iniciar" (↑/↓ e, em seguida, ENTER).

A instalação automática começa automaticamente.

- Para sair de uma instalação automática em andamento, pressione RETURN.

Nota

• Você pode iniciar a instalação automática desde o MENU INICIAL depois de mudar-se para um outro país, por exemplo. Realize os seguintes passos antes de iniciar a Instalação automática:
  Pressione HOME MENU, selecione "Configuração" (↑/↓ e, em seguida, ENTER) e, em seguida, "Instalação automática" (↑/↓ e, em seguida, ENTER). A tela de introdução de senha aparece. Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9. Para informações sobre a senha, consulte Utilização de uma senha na página 41.
• Se nenhum canal for encontrado, verifique as conexões da antena e, em seguida, tente a instalação automática de novo.

Configuração manual dos canais de TV

Utilize a função de ajuste manual para configurar os canais de TV manualmente. Os passos de 5 a 14 diferem dependendo da sua seleção para Alocação canais.

1 Pressione HOME MENU.

2 Seleccione "Configuração" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Ajuste TV Analóg." (↑/↓ e, em seguida, ENTER).

A tela de introdução de senha aparece. Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9. Para informações sobre a senha, consulte Utilização de uma senha na página 41.

4 Seleccione "Ajuste Manual" (↑/↓ e, em seguida, ENTER).

• Com "Geral" selecionado, você pode selecionar de 1 a 99.
• Com "Ar (Tipo EUA)" selecionado, você pode selecionar de 2 a 69.
• Com "Cabo (Tipo EUA)" selecionado, você pode selecionar de 1 a 125.

8 Introduza uma frequência utilizando os botões 0 a 9 e, em seguida, ENTER.

Você também pode pressionar ←/→ para introduzir uma frequência.

- Com "Ar (Tipo EUA)" ou "Cabo (Tipo EUA)" selecionado, você não pode alterar a frequência de exibição.

10 Selezione um sistema de som (↔/→).

Você pode selecionar entre "B/G", "D/K", "I" e "M/N".

- Com "Ar (Tipo EUA)" ou "Cabo (Tipo EUA)" selecionado, você não pode alterar a predefinição de fábrica ("M/N").

12 Selezione um sistema de cores (←/→).

Você pode selecionar entre "Auto", "PAL", "NTSC", "SECAM", "PAL-M", "PAL-N" e "4.43NTSC".

- Com “Ar (Tipo EUA)” ou “Cabo (Tipo EUA)” selecionado, você não pode alterar a predefinição de fábrica (“Auto”).

• Com "Ar (Tipo EUA)" ou "Cabo (Tipo EUA)" selecionado, pressione ↑/↓ para selecionar "ADIC./APAG." e, em seguida, pressione ←/ → para selecionar "ADIC.".
• Com "Sim" selecionado, você pode selecionar o canal utilizando P+/P−. Com "Não" selecionado, você não pode selecionar o canal utilizando P+/P−.

15 Pressione HOME MENU para sair do menu.

- Alternativamente, para configurar um outro canal, repita os passos de 5 a 14.

Nota

• O ajuste manual também lhe permite fazer seleções para "RR sintonizador", "Bloqueio Parental" e "Sobremodulação". Consulte Redução do ruído de vídeo, Definição do bloqueio parental e Supressão da distorção do áudio, respectivamente.
• Este televisor de plasma é dotado de uma função de sintonização de frequência automática que ajusta as frequências de sintonização automaticamente de acordo com os sinais recebidos. Por esta razão, o menu Ajuste manual pode mostrar frequências ligeiramente diferentes da sua entrada quando você acessar o menu na próxima vez. Não é possível desativar a função de sintonização automática das frequências.

Redução do ruído de vídeo

Para os canais individuais, você pode especificar se o televisor de plasma deve reduzir o ruído de vídeo dependendo dos níveis dos sinais de transmissão.

1 Pressione HOME MENU.

2 Seleccione "Configuração" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Ajuste TV Analóg." (↑/↓ e, em seguida, ENTER).

A tela de introdução de senha aparece. Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9. Para informações sobre a senha, consulte Utilização de uma senha na página 41.

4 Seleccione "Ajuste Manual" (↑/↓ e, em seguida, ENTER).

• Com "Geral" selecionado, você pode selecionar de 1 a 99.
• Com "Ar (Tipo EUA)" selecionado, você pode selecionar de 2 a 69.
• Com "Cabo (Tipo EUA)" selecionado, você pode selecionar de 1 a 125.

• Pode não ser possível conseguir resultados satisfatórios com esta função, dependendo das condições dos sinais de transmissão.
• A definição de fábrica é "Activado".

Definição do bloqueio parental

O bloqueio parental impede que os canais de TV selecionados sejam sintonizados e vistos.

1 Repita os passos de 1 a 6 descritos em Redução do ruído de vídeo.

Depois de selecionar um número de programa (utilizando Entrada de Programa), realize os seguintes passos:

- A seleção é alternada entre "Ver" (predefinição de fábrica) e "Bloquear".

4 Pressione HOME MENU para sair do menu.

Supressão da distorção do áudio

Você pode suprimir a distorção do áudio que pode ser induzida ao receber sinais de áudio muito fortes no canal selecionado.

Nota

- A Sobremodulação só é selecionável se você selecionou "D/K" para "Sistema" em Configuração manual dos canais de TV na página 26.

1 Repita os passos de 1 a 6 descritos em Redução do ruído de vídeo.
Depois de selecionar um número de programa, realize os seguintes passos:
2 Seleccione "Sobremodulação" (↑/↓).
3 Selezione "Alto", "Médio" ou "Baixo" (↔/→).

Item Descrição

Desactivado Desativa a função

Alto Suprime ligeiramente a distorção do áudio, mas o volume do áudio é reduzido ligeiramente quando Desactivado é selecionado

Médio Suprime a distorção do áudio moderadamente

Baixo Suprime a distorção do áudio mais ainda, mas o volume do áudio também é reduzido mais

Com "Ar (Tipo EUA)" ou "Cabo (Tipo EUA)" selecionado, você não pode alterar a predefinição de fábrica ("Desactivado").

4 Pressione HOME MENU para sair do menu.

Nota

- Enquanto assiste um canal de TV com qualquer definição de desvio alto, não é possível mudar o modo de som multiplex.

Etiquetação dos canais de TV

Você pode nomear os canais de TV que configurou utilizando até cinco caracteres. Isso pode ajudá-lo facilmente a identificar os canais durante as seleções.

1 Pressione HOME MENU.

2 Seleccione "Configuração" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Ajuste TV Analóg." (↑/↓ e, em seguida, ENTER).

Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9 quando for solicitado.

4 Seleccione "Etiqueta" (↑/↓ e, em seguida, ENTER).

• Com "Geral" selecionado, você pode selecionar de 1 a 99.
• Com "Ar (Tipo EUA)" selecionado, você pode selecionar de 2 a 69.
• Com "Cabo (Tipo EUA)" selecionado, você pode selecionar de 1 a 125.

7 Seleccione "Etiqueta" (↑/↓ e, em seguida, ENTER).

A tela de introdução de nome aparece.

8 Seleccione o primeiro caractere (↑/↓/←/→ e, em seguida, ENTER).

- O cursor se move para o segundo caractere.

9 Repita o passo 8 para introduzir até cinco caracteres.

• Para corrigir caracteres introduzidos, selecione [←] ou [→] na tela e, em seguida, pressione ENTER. O cursor se move para o caractere anterior ou subsequente.
• Para apagar o caractere atual, selecione [Delete] na tela e, em seguida, pressione ENTER.
• Para colocar um espaço para o caractere atual, selecione [Space] na tela e, em seguida, pressione ENTER.

10 Para finalizar a introdução do nome, pressione ↑/↓ ou ←/ → para selecionar [OK] na tela e, em seguida, pressione ENTER.

11 Pressione HOME MENU para sair do menu.

Ordenação dos canais de TV predefinidos

Depois de realizar uma busca de canais "Geral", você pode utilizar o seguinte procedimento para alterar a sequência dos programas de TV predefinidos. (A ordenação de canais de TV predefinidos não será possível se você utilizou "Ar (Tipo EUA)" ou "Cabo (Tipo EUA)" para a busca dos canais.)

1 Pressione HOME MENU.
2 Seleccione "Configuração" ( ↑/↓ e, em seguida, ENTER).
3 Seleção "Ajuste TV Analóg." ( ↑/↓ e, em seguida, ENTER). Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9 quando for solicitado.
4 Seleccione "Classificar" ( ↑/↓ e, em seguida, ENTER).

A tela de ordenação aparece.

5 Seleccione um canal a ser deslocado ( ↑/↓/←/→ e, em seguida, ENTER).
6 Seleccione uma nova localização ( ↑/↓/←/→ e, em seguida, ENTER).

A ordenação é executada.

7 Pressione HOME MENU para sair do menu.

Nota

- Para mudar uma página na tela de classificação no passo 6, selecione ▲/▼ na tela com ↑/↓ para selecionar uma página e, em seguida, pressione ENTER.

Definição do idioma

Você pode selecionar o idioma que será usado para a indicação na tela em menus e instruções, dentre cinco idiomas: Inglês, Espanhol, Português, Chinês tradicional e Chinês simplificado.

Para o idioma que será usado no modo de teletexto, você pode selecionar dentre Europa Ocidental, Europa Oriental, Grécia/Turquia, Rússia e Arábia.

1 Pressione HOME MENU.
2 Seleccione "Configuração" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Idioma" (↑/↓ e, em seguida, ENTER).
4 Selezione "Menu" (↑/↓).
5 Selezione um idioma (←/→).

6 Selezione "Teletexto" (↑/↓).
7 Selezione um idioma (←/→).
8 Pressione HOME MENU para sair do menu.

Seleção AV

Selecione dentre as sete opções de visualização, dependendo do ambiente atual (e.g., brilho do quarto), do tipo do programa de TV atual, ou do tipo de imagens emitidas pelo equipamento externo.

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Seleção AV" (↑/↓ e, em seguida, ENTER).
4 Selecione a opção deseja (↑/↓ e, em seguida, ENTER).

Para fonte AV

Item Descrição
ÓTIMO	Ajusta automaticamente o brilho da imagem para o nível óltimo de acordo com o nível do brilho da área de visualização.Esta definição é compartilhada com ambas as fontes de entrada externa e de TV.
PADRÃO	Para uma imagem altamente definida em um ambiente com brilho normal.Esta definição é compartilhada com ambas as fontes de entrada externa e de TV.
DINÂMICO	Imagem nítida com um contraste máximo.Repare que este modo não permite o ajuste manual da qualidade da imagem.Esta definição é compartilhada com ambas as fontes de entrada externa e de TV.
FILME	Otimizado para filmes.Esta definição é compartilhada com ambas as fontes de entrada externa e de TV.
ESPORTE	Otimizado para programas esportivos.Esta definição é compartilhada com ambas as fontes de entrada externa e de TV.
JOGO	Reduz o brilho da imagem para uma visão mais fácil.Esta definição é compartilhada com ambas as fontes de entrada externa e de TV.
UTILIZADOR	Permite que o usuário personalize as definições como quiser.Você pode definir o modo para cada fonte de entrada.

Para fonte PC

Item Descrição
PADRÃO	Para uma imagem altamente definida em um ambiente com brilho normal
UTILIZADOR	Permite que o usuário personalize as definições como quiser. Você pode definir o modo para cada fonte de entrada.

5 Pressione HOME MENU para sair do menu.

Nota

• Você também pode pressionar AV SELECTION no controle remoto para mudar a opção de visualização.
• Se você selecionou "DINÂMICO", não poderá selecionar "Contraste", "Brilho", "Cor", "Matiz", "Nitidez", "Ajuste profissional" e "Reset"; esses itens de menu estarão escurecidos.
• Se você selecionou “ÓTIMO”, não poderá selecionar “Ajuste profissional”; os itens no menu “Ajuste profissional” estarão escurecidos.
• Como “ÓTIMO” otimiza a qualidade da imagem automaticamente, o processo no qual as definições da imagem como brilho e matiz mudam gradualmente pode ser visto na tela. Isso não é um mau funcionamento.
• Quando “ÓTIMO” está selecionado, as imagens são reproduzidas com base na informação coletada no sensor de luz ambiental, independentemente da configuração (“Activado” ou “Desactivado”) para o menu “Opção”.

Ajustes básicos da imagem

Ajuste a imagem de acordo com sua preferência para a opção de seleção AV escolhida (exceto DINÂMICO).

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione um item a ser ajustado (↑/↓ e, em seguida, ENTER).

Para a fonte PC ou quando a função Home Gallery está ativada, a seguinte tela aparece:

Quando a barra está exibida, você também pode alterar o item a ser ajustado, pressionando ↑/↓.

5 Pressione HOME MENU para sair do menu.

Para fonte AV

Item	Botão ←	Botão ➔
Contraste Para menos contraste Para mais contraste
Brilho Para menos brilho Para mais brilho
Cor Para menos intensidade da cor		Para mais intensidade da cor
Matiz Para tons da pele mais arroxeados		Para tons da pele mais esverdeados
Nitidez Para menos nitidez Para mais nitidez

Para fonte PC

Item	Botão ←	Botão →
Contraste	Para menos contraste Para mais contraste
Brilho	Para menos brilho Para mais brilho
Vermelho	Para vermelho mais fraco Para vermelho mais forte
Verde	Para verde mais fraco Para verde mais forte
Azul	Para azul mais fraco	Para azul mais forte

Nota

• Para realizar ajustes avançados da imagem, selecione "Ajuste profissional" no passo 3 e, em seguida, pressione ENTER. Para os procedimentos subsequentes, consulte Ajustes avançados da imagem.
• Para restaurar as definições de fábrica para todos os itens, pressione ↑/↓ para selecionar "Reset" no passo 3 e. em seguida, pressione ENTER. Uma tela de confirmação aparece. Pressione ←/→ para selecionar "Sim" e, em seguida, pressione ENTER.
• Você pode experimentar uma mudança repentina na posição da imagem e brilho da tela quando abrir o menu "Imagem".

Ajustes avançados da imagem

O televisor de plasma oferece várias funções avançadas para otimizar a qualidade da imagem. Para maiores detalhes sobre essas funções, consulte as tabelas.

Utilização de PureCinema

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).
4 Seleccione "PureCinema" (↑/↓ e, em seguida, ENTER).
5 Seleccione "Modo filme" ou "Otimização" (↑/↓ e, em seguida, ENTER).
6 Seleccione o parâmetro desejado (↑/↓ e, em seguida, ENTER).
Para os parâmetros selecionáveis, consulte a tabela.

PureCinema
Detecta automaticamente uma fonte baseada em filme (codificada originalmente em 24 fotogramas por segundo), analisa-a c. em seguida, recria cada quadro fixo do filme para uma qualidade de imagem de alta definição

Modo filme	Desactivado	Desativa o PureCinema
	Padrão Produz imagens em movimento suaves e vívidas (específicas de filme) detectando automaticamente a informação da imagem gravada ao exibir imagens de DVD ou de alta definição (filmes, por exemplo) com 24 fotogramas por segundo
	Suave	Produz imagens em movimento mais suaves e mais vívidas
	Avançar	Produz imagens em movimento suaves e de qualidade (como mostrado nas telas de cinema) convertendo a 72 Hz ao exibir imagens de DVD (filmes, por exemplo) com 24 fotogramas por segundo
Otimização	Desactivado	Desativa a otimização do texto
	Activado	Ativa a otimização de texto

7 Pressione HOME MENU para sair do menu.

Nota

• Não é possível selecionar "Padrão" para os seguintes sinais de entrada: 480p, 576p, 720p@50 Hz, 720p@60 Hz, 1080p@50 Hz, 1080p@60 Hz.
• Não é possível selecionar "Avançar" para os seguintes sinais de entrada: PAL, SECAM, 576i, 576p, 720p@50 Hz, 1080i@50 Hz, 1080p@50 Hz/60 Hz.
• Não é possível selecionar "Suave" para os seguintes sinais de entrada: 1080p@50 Hz, 1080p@60 Hz.
• Ao selecionar "Activado" para "Pref. cont. jogo" no menu "Opção", a definição "PureCinema" é desativada.

Utilização do modo inteligente

1 Pressione HOME MENU.
2 Seleccione "Imagem" ( ↑/↓ e, em seguida, ENTER).
3 Seleccione "Ajuste profissional" ( ↑/↓ e, em seguida, ENTER).
4 Seleccione "Modo inteligente" ( ↑/↓ e, em seguida, ENTER).
5 Seleccione o parâmetro desejado ( ↑/↓ e, em seguida, ENTER).

Modo inteligente
Realiza uma compensação que produz tons de cores e brilho ótimos para as imagens

Seleções	Desactivado	Desativa o modo inteligente
	Activado	Ativa o modo inteligente

6 Pressione HOME MENU para sair do menu.

Nota

- Como esta função otimiza a qualidade da imagem automaticamente, o processo no qual as definições da imagem como brilho e matiz mudam gradualmente pode ser visto na tela. Isso não é um mau funcionamento.

Utilização do detalhe de imagem

1 Pressione HOME MENU.

2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).

4 Seleccione "Detalhe imagem" (↑/↓ e, em seguida, ENTER).

5 Seleccione um item a ser ajustado (↑/↓ e, em seguida, ENTER).

- Você pode selecionar "Imagem DRE", "Nível de preto", "ACL", "Modo realçador" ou "Gama".

6 Selecione o parâmetro desejado (↑/↓ e, em seguida, ENTER).

Imagem DRE

Enfatiza o contraste nas imagens de modo que a diferença entre o brilho e o escuro torne-se mais distinta

Seleções Desactivado Desativa a imagem DRE

Alto Imagem DRE realçada

Médio Imagem DRE normal

Baixo Imagem DRE moderada

Nível de preto

Enfatiza a porção escura nas imagens de modo que a diferença entre o brilho e o escuro torne-se mais distinta

Seleções Desactivado Desativa o nível de prelo

Activado Ativa o nível de preto

ACL

Realiza uma compensação que produz características de contraste ótimas para as imagens

Seleções Desactivado Desativa a função ACL

Activado Ativa a função ACL

Modo realçador

Seleciona o processamento das áreas de alta frequência (detalhadas) da imagem

Seleções 1 Seleciona imagem áspera (NITIDEZ)

2 Seleciona imagem natural (NITIDEZ)

3 Seleciona imagem suave (NITIDEZ)

Gama

Ajusta as características de gama (características de gradação da imagem)

Seleções 1

Seleciona as características de gama 1

2 Selecciona as características de gama 2

3 Selecciona as características de gama 3

Utilização da temperatura da cor

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Detalhe de cor" (↑/↓ e, em seguida, ENTER).
5 Seleccione "Temp cor" (↑/↓ e, em seguida, ENTER).
6 Seleccione o parâmetro desejado (↑/↓ e, em seguida, ENTER).

Temp Cor

Ajusta a temperatura da cor, produzindo um melhor balanço do branco

Seleções Alto Branco com tom azulado

Médio alto Tom intermediário entre alto e médio

Médio Tom natural

Médio baixo Tom intermediário entre médio e baixo

Baixo Branco com tom avermelhado

Manual Temperatura da cor ajustada pela sua preferência

- Você também pode querer realizar um ajuste fino. Para fazer isso, primeiro selecione "Manual" e, em seguida, pressione ENTER durante mais de três segundos. A tela de ajuste manual aparece. Prossiga ao passo 7.

7 Seleccione um item a ser ajustado (↑/↓ e, em seguida, ENTER).

Item		Botão ←	Botão →
RElevado	Ajuste fino para porções brilhantes	Para vermelho mais fraco	Para vermelho mais forte
GElevado		Para verde mais fraco	Para verde mais forte
BElevado		Para azul mais fraco	Para azul mais forte
R Baixo	Ajuste fino para porções escuras	Para vermelho mais fraco	Para vermelho mais forte
G Baixo		Para verde mais fraco	Para verde mais forte
B Baixo		Para azul mais fraco	Para azul mais forte

• Para ajustar um outro item, pressione RETURN, e. em seguida, repita os passos 7 e 8.
• Você pode pressionar ↑/↓ para mudar imediatamente um item a ser ajustado.

9 Pressione HOME MENU para sair do menu.

7 Pressione HOME MENU para sair do menu.

Utilização de CTI e Espaço de cor

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Detalhe de cor" (↑/↓ e, em seguida, ENTER).
5 Seleccione "CTI" ou "Espaço de cor" (↑/↓ e, em seguida, ENTER).
6 Seleção o parâmetro desejado (↑/↓ e, em seguida, ENTER).

CTI

Proporciona imagens com contornos mais claros das cores. CTI refere-se a Color Transient Improvement.

Seleções Desactivado Desativa a função CTI

Activado Ativa a função CTI

Espaço de cor

Muda o espaço de reprodução das cores

Seleções 1 Otimizado para reprodução vívida e vibrante das cores

2 Reprodução normal das cores

7 Pressione HOME MENU para sair do menu.

Utilização da gerência de cores

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Detalhe de cor" (↑/↓ e, em seguida, ENTER).
5 Seleccione "Gestão de cores" (↑/↓ e, em seguida, ENTER).
6 Seleccione um item a ser ajustado (↑/↓ e, em seguida, ENTER).

Item	Botão ←	Botão →
R Mais próximo de magenta Mais próximo de amarelo
Y (Amarelo) Mais próximo de vermelho Mais próximo de verde
G Mais próximo de amarelo Mais próximo de azulesverdeado
C (Azulesverdeado)	Mais próximo de verde	Mais próximo de azul
B Mais próximo de azulesverdeado		Mais próximo de magenta
M (Magenta)	Mais próximo de azul	Mais próximo de vermelho

• Para ajustar um outro item, pressione RETURN, e, em seguida, repita os passos 6 e 7.
• Você pode pressionar ↑/↓ para mudar imediatamente um item a ser ajustado.

8 Pressione HOME MENU para sair do menu.

Eliminação de ruídos das imagens

1 Pressione HOME MENU.
2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Redução ruído" (↑/↓ e, em seguida, ENTER).
5 Seleccione um item a ser ajustado (↑/↓ e, em seguida, ENTER).

Você pode selecionar "3DNR", "NR campo", "NR bloco" ou "NR mosquito".

6 Seleccione o parâmetro desejado (↑/↓ e, em seguida, ENTER).

3DNR

Elimina o ruído de vídeo para imagens claras e nítidas. 3DNR refere-se a 3-dimensional Noise Reduction.

Seleções Desactivado Desativa a função 3DNR

Alto	3DNR realçado
Médio	3DNR normal
Baixo	3DNR moderado

NR campo

Elimina a tremulação para produzir imagens mais naturais

Seleções Desactivado Desativa o NR campo

Alto	NR campo realizado
Médio	NR campo normal
Baixo	NR campo moderado

NR bloco

Ajuda a reduzir o ruído que aparece nas imagens de alta definição

Seleções Desactivado Desativa o NR bloco

Activado Ativa o NR bloco

NR mosquito

Reduz o ruído de mosquito nas imagens de DVD e de alta definição, resultando em imagens livres de ruído

Seleções Desactivado Desativa o NR mosquito

Activado Ativa o NR mosquito

7 Pressione HOME MENU para sair do menu.

Utilização de 3DYC e Modo I-P

1 Pressione HOME MENU.

2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Ajuste profissional" (↑/↓ e, em seguida, ENTER).

4 Seleccione "Outros" (↑/↓ e, em seguida, ENTER).

5 Selezione "3DYC" ou "Modo I-P" (↑/↓ e, em seguida, ENTER).

6 Seleção o parâmetro desejado (↑/↓ e, em seguida, ENTER).

3DYC

Olimiza as características para separar os sinais de brilho e sinais de cor. Isso funciona tanto para imagens de vídeo e fixas.

Seleções Desactivado Desativa a função 3DYC

Alto 3DYC realçado

Médio 3DYC normal

Baixo 3DYC moderado

Mode I-P

Realiza a conversão ótima dos sinais entrelaçados para sinais progressivos. Isso funciona tanto para imagens de vídeo e fixas.

Seleções 1 Ótimo para imagens de vídeo

2 Definição padrão

3 Ó t i

7 Pressione HOME MENU para sair do menu.

Nota

• A definição 3DYC não tem efeito quando os sinais SECAM, PAL-M, PAL-N ou 4.43 NTSC são introduzidos.
• Para o Modo I-P, os parâmetros individuais não são selecionáveis para os seguintes sinais de entrada: 480p, 576p, 720p, 1080p.
• A definição do Modo I-P é desativada se você utilizar uma fonte de entrada externa e selecionar “Activado” para “Pref. cont. jogo” no menu “Opção”.
• Para a definição 3DYC, os parâmetros individuais só são selecionáveis se você selecionou o sintonizador analógico, ou selecionou "ENTRADA 1", "ENTRADA 2", "ENTRADA 3" ou "ENTRADA 6" como a fonte de entrada e não há um sinal de vídeo presente.

Comparação dos ajustes da imagem na tela

Durante os ajustes da imagem, você pode referir-se rapidamente à imagem definida anteriormente com o mesmo parâmetro, o que lhe permite comparar e selecionar facilmente a qualidade de imagem preferida.

1 Pressione HOME MENU.

2 Seleccione "Imagem" (↑/↓ e, em seguida, ENTER).

3 Seleccione um item a ser ajustado (↑/↓ e, em seguida, ENTER).

4 Enquanto realiza o ajuste, pressione BLUE no controle remoto.

"Antes" é exibido e a imagem ajustada por último aparece para comparação.

Antes

5 Pressione o botão de novo para voltar à imagem ajustada recentemente.

Cada pressão do botão alterna entre “Antes” e “Depois”.

6 Repita os passos 1 e 5 para outros parâmetros.

7 Pressione HOME MENU para sair do menu.

Precaução

• Se você sair do menu pressionando HOME MENU ou se não realizar nenhuma operação dentro de 60 segundos, todas as definições do parâmetro exibidas por último serão armazenadas na memória.
• Se você quiser sair do menu sem realizar os ajustes (ou deixar as definições desativadas) na tela "Depois", mude para "Antes" e, em seguida, saia.

Nota

• Não é possível ajustar nenhum item enquanto se está na tela "Antes". Aparece uma mensagem de advertência.
• Ao mudar para outro parâmetro, certifique-se primeiro de alterar a exibição de "Antes" para "Depois"; caso contrário, não poderá selecionar "Antes". Aparece uma mensagem de advertência se você não o fizer.

- Se você sair a seleção a partir da tela “Antes”, a entrada anterior será armazenada na memória e o botão não funcionará mais.

- Se você sair a seleção a partir da tela "Depois", a nova entrada será armazenada na memória e o botão não funcionará mais.

- Se você mover e alterar o parâmetro “Seleção AV”, a nova entrada do parâmetro atual será armazenada na memória e o botão continuará a funcionar.

- Não é possível comparar imagens entre parâmetros diferentes no menu “Seleção AV” (“PADRÃO” e “FILME”, por exemplo).

- Ao selecionar esta função, "Modo inteligente" para "Ajuste profissional" no menu "Imagem", "ÓTIMO" no menu "Selecção AV" e "Sensor luz amb." no menu "Opção" são desativados e a qualidade da imagem volta às suas seleções predefinidas.

• Esta função não é selecionável:
• quando selecionar "Seleção AV",
• quando selecionar "Sim" ou "Não" na tela de confirmação para "Reset" do menu "Imagem" ou
• quando selecionar um menu da fonte PC

Ajustes do som

Você pode ajustar a qualidade do som de acordo com sua preferência com as seguintes definições.

Ajuste o som de acordo com sua preferência para a opção de seleção AV escolhida (consulte Seleção AV na página 29).

1 Pressione HOME MENU.
2 Seleccione "Som" (↑/↓ e, em seguida, ENTER).
3 Seleccione um item a ser ajustado (↑/↓).
4 Seleccione o nivel desejado (←/→).

Item	Botão ←	Botão →
Agudo	Para agudos mais fracos Para agudos mais fortes
Grave	Para graves mais fracos Para graves mais fortes
Balanço	Dosloca o balanço de áudio para a esquerda	Dosloca o balanço de áudio para a direita

5 Pressione HOME MENU para sair do menu.

Nota

• Não é possível ajustar o som para a escuta com fones de ouvido.
• Se você realizar ajustes do som com os fones de ouvido conectados, as novas definições entrarão em efeito assim que você desconectar os fones de ouvido.
• Para restaurar as definições de fábrica para todos os itens, pressione ↑/↓ para selecionar "Reset" no passo 3 e, em seguida, pressione ENTER. Uma tela de confirmação aparece. Pressione ←/→ para selecionar "Sim" e, em seguida, pressione ENTER.

Efeito sonoro

Você pode selecionar entre SRS FOCUS, SRS ou SRS TruBass.

1 Pressione HOME MENU.
2 Seleccione "Som" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Efeito sonoro" (↑/↓ e, em seguida, ENTER).
4 Selezione "SRS FOCUS", "SRS" ou "SRS TruBass" (↑/↓).
5 Seleccione o parâmetro desejado (←/→).

SRS FOCUS

Seleções Desactivado Desativa a função SRS FOCUS
Activado Ativa a função SRS FOCUS	®
Desloca a direção aparente do som para cima para um som mais definido

SRS

Seleções Desactivado Desativa a função SRS
Activado	Ativa a função SRS ^® Reproduz som tridimensional altamente eficiente

SRS TruBass

Seleções Desactivado Desativa a função SRS TruBass
Activado Aliva a função SRS TruBass	^
Proporciona graves profundos e ricosutilizando uma nova tecnologia

6 Pressione HOME MENU para sair do menu.

Nota

• (VRS(●) denota um estado onde SRS FOCUS ®,

SRS ^® e SRS TruBass ^® estão ativados.

• Você também pode pressionar (5 feito sonoro) no controle remoto para mudar a seleção.
• Não é possível ajustar o efeito sonoro para a escuta com fones de ouvido.
• Se você alterar o efeito sonoro com os fones de ouvido conectados, as novas definições entrarão em efeito assim que você desconectar os fones de ouvido.
• O efeito desta função difere dependendo dos sinais.

Audição de áudio da tela secundária com fones de ouvido

Com os fones de ouvido conectados, você pode ouvir o áudio da tela secundária no modo de 2-telas ou de imagem-em-imagem; o áudio da tela principal é emitido pelas caixas acústicas.

1 Pressione HOME MENU.
2 Seleccione "Som" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Saída auscultadores" (↑/↓).
4 Seleccione o parâmetro desejado (←/→).

Saída auscultadores

Seleções Principal(Seleção predefinida)	O áudio da tela principal é emitidos pelo terminal de saída PHONES
Sub	No modo de 2-telas ou de imagem-em-imagem, o áudio da tela secundária é emitido pelo terminal de saída PHONES

- Para ajustar o volume para os fones de ouvido depois de selecionar "Sub", sempre utilize "Sub Volume" do menu, independentemente se estiver no modo de tela simples, de 2-telas ou de imagem-em-imagem. Quando estiver no modo de tela simples com "Sub" selecionado, o áudio da tela é emitido pelas caixas acústicas mesmo que os fones de ouvido estejam conectados.

Controle de alimentação

O controle de alimentação proporciona funções convenientes para a alimentação.

Economia de energía

Você pode utilizar um dos três modos de economia de energia para economizar o consumo de energia.

1 Pressione HOME MENU.

2 Seleccione "Controlo de alimentação" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Economia de energia" (↑/↓ e, em seguida, ENTER).

4 Seleccione "Modo 1", "Modo 2" ou "Apagar imagem" (↑/↓ e, em seguida, ENTER).

Economia de energía

Seleções Desactivado Proporciona imagens normalmente brilhantes

Modo 2 Consome menos energia que o "Modo 1"

ApagarImagem

Desativa a tela para economizar energia. Para restaurar a exibição da tela, pressione qualquer botão diferente de + / - , (●eito sonoro) ou Ⓞ.

5 Pressione HOME MENU para sair do menu.

Nota

• Ao mudar o modo de economia de energia, pode perceber um som do painel. Isso é normal.
• A função Economia de energia pode manter a eficácia da tela durante um longo período de tempo. Recomendamos a definição da função Economia de energia para "Modo 1" para manter a eficácia da tela durante um longo período de tempo.

Sem sinal (apenas fonte AV)

O sistema é colocado automaticamente no modo de espera se nenhum sinal for recebido durante 15 minutos.

1 Pressione HOME MENU.

2 Seleccione "Controlo de alimentação" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Sem sinal" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Activar" (↑/↓ e, em seguida, ENTER).

Sem sinal

Seleções Desactivar(Seleção predefinida)	Não coloca o sistema no modo de espera
Activar Coloca o sistema no modo de espera se nenhum sinal for recebido durante 15 minutos

5 Pressione HOME MENU para sair do menu.

Nota

• Cinco minutos antes que o sistema seja colocado no modo de espera, uma mensagem aparece cada minuto.
• O sistema pode não ser colocado no modo de espera quando houver sinais de ruído no televisor de plasma após o término de um programa de TV.

Sem operação (apenas fonte AV)

O sistema é colocado automaticamente no modo de espera quando nenhuma operação é realizada durante três horas.

1 Pressione HOME MENU.
2 Seleção "Controlo de alimentação" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Sem operação" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Activar" (↑/↓ e, em seguida, ENTER).

Sem operação

Seleções Desactivar(Seleção predefinida)

Não coloca o sistema no modo de espera

Activar Coloca o sistema no modo de espera se nenhuma operação for realizada durante três horas

5 Pressione HOME MENU para sair do menu.

Nota

- Cinco minutos antes que o sistema seja colocado no modo de espera, uma mensagem aparece cada minuto.

Gerência de energia (apenas fonte PC)

O sistema é colocado automaticamente no modo de espera quando nenhum sinal é recebido do computador pessoal.

1 Pressione HOME MENU.
2 Seleccione "Controlo de alimentação" (↑/↓ e, em seguida, ENTER).
3 Seleção "Gerência de energia" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Modo 1" ou "Modo 2" (↑/↓ e, em seguida, ENTER).

Gerência de energia

Seleções Desactivado(Seleção prodefinida)	Sern gerência de energia
Modo 1 • Coloca o sistema no modo de espera quando nenhum sinal é recebido do computador pessoal durante oito minutos.• Mesmo que você comece a utilizar o computador e um sinal for recebido de novo, o sistema permanece desligado.• O sistema é ligado de novo pela pressão de STANDBY/ON no televisor de plasma ou ◊ no controle remoto.
Modo 2 • Coloca o sistema no modo de espera quando nenhum sinal é recebido do computador pessoal durante oito segundos.• Mesmo que você comece a utilizar o computador e um sinal for introduzido de novo, o sistema permanece ligado.• O sistema é ligado de novo pela pressão de STANDBY/ON no televisor de plasma ou ◊ no controle remoto.

5 Pressione HOME MENU para sair do menu.

Nota

- Esta função não é selecionável quando um PC está conectado ao terminal HDMI.

Capítulo 9

Ajustes úteis

Sobre os menus "Opção"

O menu "Opção" consistem em duas telas. Para selecionar o menu desejado, pressione ↑/↓ repetidamente para mudar entre Tela 1 e Tela 2. O número da tela atual aparece no canto superior direito da tela.

(Para fonte AV)

Mudança do modo de acionamento vertical (Apenas fonte AV)

Você pode selecionar o modo de acionamento desejado de acordo com o programa que está vendo.

1 Pressione HOME MENU.

2 Seleccione "Opção" ( ↑/↓ e, em seguida, ENTER).

3 Seleccione "Modo activação" ( ↑/↓ e, em seguida, ENTER).

4 Seleccione "1", "2" ou "3" (↑/↓ e, em seguida, ENTER).

5 Pressione HOME MENU para sair do menu.

Nota

• Esta definição pode ser feita para cada fonte de entrada separadamente.
• As seleções são eficazes somente para os seguintes sinais de entrada: PAL/SECAM, 576i, 576p, 1080i@50 Hz, 720p@50 Hz.
• Esta definição não pode ser feita quando os sinais 480i, 480p, 1080i@60 Hz, 720p@60 Hz, 1080p@24 Hz ou 1080p@60 Hz são emitidos.
• O modo de acionamento não funciona quando "Activado" está selecionado em "Pref. cont. jogo".

Ajuste das posições da imagem (apenas fonte AV)

Ajuste as posições horizontal e vertical das imagens no televisor de plasma.

1 Pressione HOME MENU.
2 Seleccione "Opção" ( ↑/↓ e, em seguida, ENTER).
3 Seleccione "Posição" ( ↑/↓ e, em seguida, ENTER).
4 Seleccione "Ajuste de Posição H/V" ( ↑/↓ e, em seguida, ENTER).
5 Ajuste a posição vertical ( ↑/↓) ou a posição horizontal (←/→).
6 Pressione HOME MENU para sair do menu.

Nota

• Para restaurar as definições de fábrica para todos os itens, pressione ↑/↓ para selecionar "Reset" no passo 4 e. em seguida, pressione ENTER. Uma tela de confirmação aparece. Pressione ←/→ para selecionar "Sim" e, em seguida, pressione ENTER.
• Os ajustes são armazenados separadamente de acordo com a fonte de entrada.
• Dependendo do vídeo exibido, a posição da imagem pode não mudar mesmo após o ajuste.
• Quando "Ponto por Ponto" é selecionado para o modo de tela, o menu "Posição" é escurecido.

Ajuste automático das posições da imagem e relógio (apenas fonte PC)

Utilize a configuração automática para ajustar automaticamente as posições e relógio das imagens de um computador pessoal.

1 Pressione HOME MENU.

2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Configuração Automática" (↑/↓ e, em seguida, ENTER).

- Uma tela de mensagem aparece e a configuração automática começa.

4 Pressione HOME MENU para sair do menu.

Nota

• No fim da configuração automática, a mensagem "Configuração automática concluída." aparece.
• Mesmo que "Configuração automática concluída," apareça, a configuração automática pode ter falhado, dependendo das condições.
• A configuração automática pode falhar com uma imagem de PC composta por padrões similares ou monocromos. No caso de falha, mude a imagem do PC e tente de novo.
• Certifique-se de conectar o computador ao televisor de plasma e de ligá-lo antes de iniciar a configuração automática.
• Esta função não é selecionável quando um PC está conectado ao terminal HDMI.
• Dependendo do vídeo exibido, a posição da imagem pode não mudar mesmo após o ajuste.

Ajuste manual das posições da imagem e relógio (apenas fonte PC)

Usualmente você pode ajustar facilmente as posições e relógio das imagens utilizando a configuração automática. Utilize a configuração manual para otimizar as posições e relógio das imagens quando for necessário.

1 Pressione HOME MENU.

2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Configuração Manual" (↑/↓ e, em seguida, ENTER).

4 Seleccione o item a ser ajustado (↑/↓ e, em seguida, ENTER).

5 Realize o ajuste (↑/↓/ e ←/→).

- Com "Relógio" ou "Fase" selecionado, você pode mudar o parâmetro utilizando / .

6 Pressione HOME MENU para sair do menu.

Nota

- Para restaurar as definições de fábrica para todos os itens, pressione ↑/↓ para selecionar "Reset" no passo 4 e, em seguida, pressione ENTER. Uma tela de confirmação aparece. Pressione ←/→ para selecionar "Sim" e, em seguida, pressione ENTER.

- Esta função não é selecionável quando um PC está conectado ao terminal HDMI.

- Dependendo do vídeo exibido, a posição da imagem pode não mudar mesmo após o ajuste.

Definição do sistema de cores

Se uma imagem não aparecer claramente, selecione outro sistema de cores (por exemplo, PAL, NTSC).

1 Pressione HOME MENU.

2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).

3 Selezione "Sistema de cores" (↑/↓ e, em seguida, ENTER).

4 Seleccione um sistema de sinal de vídeo (↑/↓ e, em seguida, ENTER).

• Você pode selecionar entre "Auto", "PAL", "SECAM", "NTSC", "4.43NTSC", "PAL-M" ou "PAL-N".
• Com "Auto" selecionado, os sinais de entrada são identificados automaticamente.

5 Pressione HOME MENU para sair do menu.

Nota

• A definição de fábrica é "Auto".
• Você não precisa introduzir nenhuma definição “Entrada HDMI” se tiver sido selecionado.
• Você precisa realizar a definição do sistema de cores individualmente para “ENTRADA 1”, “ENTRADA 2”, “ENTRADA 3” e “ENTRADA 6”.
• Para a definição do sistema de cores, consulte os passos 11 e 12 descritos em Configuração manual dos canais de TV na página 26.

Seleção de um modo de jogo

Ao jogar um jogo, você pode utilizar esta função para estabelecer uma preferência para a qualidade de imagem ou operabilidade.

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Pref. cont. jogo" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Activado" ou "Desactivado" (↑/↓ e, em seguida, ENTER).

Item Descrição

Activado Estabelece uma preferência para a operabilidade

Desactivado

Estabelece uma preferência para a qualidade da imagem

5 Pressione HOME MENU para sair do menu.

Nota

• O item “Pref. cont. jogo” só se encontra disponível quando se utiliza uma entrada externa (exceto a fonte PC) e “JOGO” está selecionado em “Seleção AV”.
• As opções de "Pref. cont. jogo" não são efetivas quando sinais de PC são recebidos (quando um menu de fonte PC está exibido na tela).
• A definição "Activado" não é efetiva durante o congelamento de imagem ou no modo de multitelas.

Seleção manual do tamanho da tela

Pressione 📊 para mudar entre as opções de tamanho de tela selecionáveis para o tipo de sinais de vídeo recebidos atualmente. Cada vez que você pressiona 📊, a seleção é mudada.

Os tamanhos de tela selecionáveis diferem dependendo dos tipos dos sinais de entrada.

Importante

- Se imagens com barras pretas em ambos lados ou partes superior e inferior da tela – quando utilizar os modos "4:3", "TOTAL 14:9" ou "CINEMA 14:9", por exemplo – forem exibidas continuamente durante longos períodos de tempo ou durante curtos períodos de tempo durante vários dias, poderá ocorrer a retenção da imagem. Recomendamos que você desfrute da visualização de imagens em uma tela completa, exceto quando isso resulte na infração de direitos autorais.

Fonte AV

Item Descrição

4:3 Para imagens 4:3 "normal". Uma máscara lateral aparece em cada lado.

TOTAL 14:9 Para Imagens 14:9 espremidas. Uma máscara lateral fina aparece em cada lado.

CINEMA 14:9 Para imagens 14:9 em caixa de letra. Uma máscara lateral fina aparece em cada lado, e você também pode ver barras nas partes superior e inferior com alguns programas.

AMPLO Neste modo, a imagem é estendida progressivamente para cada lado da tela

TOTAL Para imagens 16:9 espremidas

Ponto por Ponto

Iguala o sinal de entrada para o mesmo número de pixels da tela (selecionável somente para sinais de 1080i ou 1080p)

ZOOM Para imagens 16:9 em caixa de letra. Podem aparecer barras nas partes superior e inferior com alguns programas.

CINEMA Para imagens 14:9 em caixa de letra. Podem aparecer barras nas partes superior e inferior com alguns programas.

Fonte PC

Item Descrição

4:3 Enche a tela sem alterar a razão de aspecto do sinal de entrada

TOTAL Exibição de tela total 16:9

Fonte AV Fonte PC

Nota

• Ao receber sinais de vídeo de alta definição, pressionar muda entre "TOTAL", "Ponto por Ponto", "ZOOM", "AMPLO" e "4:3".
• Algumas transmissões HD podem exbr o conteúdo 4:3 com máscaras laterais, o que pode causar um desgaste irregular. Depois de assistir esse tipo de conteúdo, é recomendável ver um vídeo com movimento em tela cheia (consulte Detecção de máscaras laterais).

Seleção automática do tamanho da tela

O televisor de plasma seleciona automaticamente um tamanho de tela apropriado quando os sinais de vídeo recebidos contêm a informação WSS (Wide Screen Signaling) ou quando os sinais de vídeo são recebidos de um equipamento HDMI conectado (consulte Utilização da entrada HDMI na página 46). Para ativar esta função, siga o procedimento a seguir.

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleção "Dimensão auto" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Natural" ou "Zoom amplo" (↑/↓ e, em seguida, ENTER).

Item Descrição

Desactivado Desativa a função de tamanho automático

Natural Ajusta a imagem naturalmente na tela

Zoom amplo Aumenta e exibe somente a porção em razão de aspecto de 4:3 em tela chela e ampla

5 Pressione HOME MENU para sair do menu.

Nota

• Seleccione manualmente um tamanho de tela apropriado se uma imagem não mudar automaticamente para um formato de tela correto.
• Quando o sinal de vídeo não contém informação de razão de aspecto, a função não funcionará mesmo que "Natural" ou "Zoom amplo" seja selecionado.

Detecção de máscaras laterais

Algumas transmissões HD podem exibir o conteúdo 4:3 com máscaras laterais. O televisor de plasma detecta automaticamente essas máscaras laterais para proporcionar máscaras laterais cinzas quando "Natural" tiver sido selecionado para "Dimensão auto", ou exibir a imagem em lela cheia com as máscaras laterais removidas quando "Zoom amplo" tiver sido selecionado. Esta função não funciona quando "Desactivado" está selecionado para "Dimensão auto".

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Máscara lateral" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Detecção" (↑/↓).
5 Seleccione "Activado" (←/→).

Item Descrição

Desactivado	Desativa a detecção de máscaras laterais
Activado	Ativa a detecção de máscaras laterais

6 Pressione HOME MENU para sair do menu.

Importante

- A definição "Activado" previne um desgaste irregular com o conteúdo 4:3 e máscaras laterais e pode reduzir a possibilidade de retenção da imagem.

Nota

• Não é possível definir a detecção de máscaras laterais para "Activado" ou "Desactivado" quando "Desactivado" está selecionado para "Dimensão auto".
• A detecção de máscaras laterais não funciona com conteúdo 4:3 exibido em sinais SD.
• A detecção de máscaras laterais é cancelada quando você altera o tamanho da tela. Para restaurar a detecção de máscaras laterais, selecione uma outra fonte de entrada ou coloque o televisor de plasma no modo de espera e, em seguida, ligue-o de novo.
• "Auto" aparecerá na indicação do canal quando esta função estiver ativada.
• Com a função de detecção de máscara lateral definida para "Ativado", as imagens de alta definição com razão de aspecto de 16:9 que contêm máscaras laterais serão detectadas e as máscaras laterais serão adicionadas automaticamente ou a imagem será exibida em tela cheia, obtendo-se assim contramedidas mais eficazes contra a queima da tela.
• Podem ocorrer erros de detecção dependendo do conteúdo HD. Caso ocorra um erro de detecção, altere o tamanho da tela manualmente para o tamanho desejado.

Mudança do brilho em ambos lados da tela (Máscara lateral)

Com o tamanho de tela 4:3/TOTAL 14:9/CINEMA 14:9 selecionado, você pode mudar o brilho das máscaras laterais cinzas que aparecem em ambos lados da tela.

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Máscara lateral" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Brilho sinc." (↑/↓).
5 Seleccione o parâmetro desejado (←/→).

Item Descrição

Fixa (Seleção predefinida)	Sempre ajusta o mesmo brilho para as máscaras laterais cinzas
Auto	Ajusta o brilho das máscaras laterais cinzas de acordo com o brilho das imagens

Importante

- A definição "Auto" ajusta o brilho das máscaras laterais de acordo com o brilho da tela e pode reduzir a possibilidade de retenção da imagem.

6 Pressione HOME MENU para sair do menu.

Esta função ajusta automaticamente o brilho do painel de exibição de acordo com o nível do brilho da área de visualização. Para maiores detalhes, utilize o seguinte procedimento.

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Sensor luz amb." (↑/↓ e, em seguida, ENTER).
4 Seleccione "Activado" ou "Desactivado" (↑/↓ e, em seguida, ENTER).

Item Descrição

Activado Ativa a função do sensor de luz ambiental

Desactivado Desativa a função do sensor de luz ambiental

5 Pressione HOME MENU para sair do menu.

Nota

• Se você selecionou "ÓTIMO" no menu "Seleção AV", a função do sensor de luz ambiental permanecerá "Activado" mesmo que você selecione "Desactivado" no passo 4.
• Esta função não funciona quando sinais de PC são recebidos.
• Como esta função otimiza a qualidade da imagem automaticamente, o processo no qual as definições da imagem como brilho e matiz mudam gradualmente pode ser visto na tela. Isso não é um mau funcionamento.

Regul. LED azul

Você pode ajustar o brilho do indicador POWER ON dependendo do nível do brilho da área de visualização. Quando "Auto" está selecionado, o brilho do indicador muda para "Alto", "Médio" ou "Baixo" de acordo com o nível do brilho da área de visualização.

1 Pressione HOME MENU.

2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Regul. LED azul" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Auto", "Alto", "Médio" ou "Baixo" (↑/↓ e, em seguida, ENTER).
5 Pressione HOME MENU para sair do menu.

Orbiter

Esta função desloca a imagem automaticamente pouco a pouco para reduzir a ocorrência da queima.

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Orbiter" (↑/↓ e, em seguida, ENTER).
4 Seleção "Modo 1" ou "Modo 2" (↑/↓ e, em seguida, ENTER).

Item Descrição
Desactivado Desativa o Orbiter

Modo 1(seleçãopredefinida)

Ativa a função de proteção do monitor para qualquer modode tela diferente de "Ponto por Ponto"

Modo 2 Ativa a função de proteção do monitor para todos os modos de tela disponíveis

5 Pressione HOME MENU para sair do menu.

Para cancelar esta função, selecione "Desactivado" no passo 4.

Nota

• Para o modo Ponto por Ponto, consulte Seleção manual do tamanho da tela na página 38.
• Esta função não funciona quando sinais de PC são recebidos.

Padrão de vídeo

Você pode exibir a tela Padrão de vídeo que também ajuda a eliminar a imagem persistente quando a mesma ocorre.

1 Pressione HOME MENU.

2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).

3 Seleção "Padrão de vídeo" (↑/↓ e, em seguida, ENTER).

Uma tela de confirmação aparece.

4 Selecionar "Iniciar" (ENTER).

A tela Padrão de vídeo é exibida.

Nota

• O sistema é colocado automaticamente no modo de espera uma hora após o início da exibição da tela Padrão de vídeo.
• Enquanto a tela Padrão de vídeo está ativa, nenhum botão funciona exceto ⏻ no controle remoto, STANDBY/ON e ⏻ no televisor de plasma.
• Para cancelar a tela Padrão de vídeo, pressione ⏻ no controle remoto, pressione STANDBY/ON ou desative ⏻ no televisor de plasma.
• O timer do Padrão de vídeo tem prioridade sobre o timer para dormir. Quando o timer do Padrão de vídeo é ativado, o timer para dormir torna-se inefetivo.

Temporizador

Quando o tempo seleccionado expira, o temporizador coloca o sistema automaticamente no modo de espera.

1 Pressione HOME MENU.

2 Seleccione "Temporizador" (↑/↓ e, em seguida, ENTER).

3 Seleção o tempo desejado (↑/↓ e, em seguida, ENTER). Seleção "Desactivado" (cancelar) "30 min", "60 min", "90 min" ou "120 min".

4 Pressione HOME MENU para sair do menu.

Nota

• Cinco minutos antes que o tempo selecionado expire, o tempo restante aparece cada minuto.
• Para verificar o tempo restante, realize os passos 1 e 2. Depois de verificar o tempo, pressione HOME MENU para restaurar a exibição anterior.
• O indicador SLEEP na parte frontal do televisor de plasma se acende em laranja quando se define o timer para dormir.

Utilização de uma senha

Este televisor de plasma oferece uma função de Bloqueio Parental para impedir que crianças assistam programas inadequados. Você precisa introduzir uma senha para assistir programas com "Bloquear" especificado. Antes de sair da fábrica, o sistema é predefinido com a senha "1234". No entanto, você pode mudar a senha livremente.

Você terá que introduzir a senha antes de utilizar as funções "Instalação automática", "Ajuste TV Analóg." ou "Senha" do MENU INICIAL para evitar mudanças não autorizadas das definições.

Introdução de uma senha

Caso tenha bloqueado um canal com o bloqueio parental ou se a introdução da senha for pedida quando tentar abrir um menu, introduza a senha correta.

- Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9.

Nota

• Se você introduzir uma senha errada três vezes, a mensagem "Palavra-passe inválida." aparecerá e o menu será fechado. Para exibir a tela de introdução de senha de novo para desbloquear a senha, selecione o canal bloqueado ou abra o menu de novo.
• Se a tela de entrada da senha desaparecer antes que você introduzir a senha, pode chamá-la pressionando ENTER.

Mudança da senha

Utilize o seguinte procedimento para mudar a senha.

1 Pressione HOME MENU.

2 Seleccione "Configuração" (↑/↓ e, em seguida, ENTER).

3 Seleccione "Senha" (↑/↓ e, em seguida, ENTER).

A tela de introdução de senha aparece. Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9.

4 Seleccione "Alterar senha" (↑/↓ e, em seguida, ENTER).

5 Introduza a nova senha de quatro dígitos utilizando os botões 0 a 9.

6 Introduza a mesma senha introduzida no passo 5.

• Se uma senha diferente for introduzida, a operação volta ao passo 5 para a reintrodução desde o começo.
• Você pode tentar até três vezes para reconfirmar a nova senha antes que a tela Alterar senha desapareça automaticamente.

7 Pressione HOME MENU para sair do menu.

Nota

- Anote a nova senha definida e guarde-a à mão.

Reinicialização da senha

1 Pressione HOME MENU.
2 Seleccione "Configuração" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Senha" (↑/↓ e, em seguida, ENTER).
A tela de introdução de senha aparece. Introduza a sua senha de quatro dígitos utilizando os botões 0 a 9.
4 Selezione "Reset" (↑/↓ e, em seguida, ENTER).
5 Seleccione "Sim" (←/→ e, em seguida, ENTER).
6 Pressione HOME MENU para sair do menu.

Nota

- O procedimento acima reinicializa a senha à sua definição de fábrica (1 2 3 4).

Sugerimos que você escreva a senha para não se esquecer dela.

PDP-LX608G / PDP-LX508G N° da sua senha:

Se você se esquecer da senha

Quando a mensagem "Int. sua pal.-passe." for exibida, pressione o botão ENTER no controle remoto durante três segundos ou mais.

A senha reverte a "1234".

Capítulo 10

Utilização com outros equipamentos

Você pode conectar muitos tipos de equipamentos externos ao seu televisor de plasma, como um sintonizador digital, videocassete, DVD player, computador pessoal, console de jogo e câmera de vídeo.

Para ver as imagens de um equipamento externo, selecione a fonte de entrada utilizando INPUT 1 a INPUT 6 ou PC no controle remoto (página 14) ou INPUT no televisor de plasma.

Precaução

- Para proteger todos os equipamentos, sempre desconecte o televisor de plasma da tomada elétrica antes de conectar a um sintonizador digital, videocassete, DVD player, computador pessoal, console de jogo, câmera de vídeo, ou outro equipamento externo.

Nota

• Salvo indicação em contrário, os cabos de conexão mostrados nas ilustrações se encontram disponíveis no comércio, mas não são fornecidos com este produto.
• Consulte o manual de instruções relevante (DVD player, computador pessoal, etc.) cuidadosamente antes de realizar as conexões.

Conexão a um sintonizador digital

Você pode utilizar o terminal INPUT 1 para conectar um sintonizador digital e outro equipamento audiovisual.

Utilize um cabo de vídeo componente, S-Vídeo ou vídeo padrão para o sinal de vídeo. Utilize um cabo de áudio estéreo para o áudio. (Se utilizar a entrada de vídeo padrão, você pode utilizar um cabo de áudio/vídeo vermelho/branco/amarelo.)

Exibição de transmissões através de um sintonizador digital

Para ver a imagem de um sintonizador digital, pressione INPUT 1 no controle remoto ou INPUT no televisor de plasma para selecionar "ENTRADA 1".

Nota

• A prioridade do sinal para os terminais INPUT 1 é (1) Vídeo componente, (2) S-Vídeo, (3) Vídeo.
• Conecte somente o tipo de cabo de vídeo que realmente será usado.
• Consulte o manual de instruções do seu sintonizador digital para os tipos de sinal disponíveis.

Conexão a um DVD player

Utilize o terminal INPUT 2 para conectar um DVD player e outro equipamento audiovisual.

Utilize um cabo de vídeo componente, S-Vídeo ou vídeo padrão para o sinal de vídeo. Utilize um cabo de áudio estéreo para o áudio. (Se utilizar a entrada de vídeo padrão, você pode utilizar um cabo de áudio/vídeo vermelho/branco/amarelo.)

Reprodução de um DVD

Para ver um DVD, pressione INPUT 2 no controle remoto ou utilize o botão INPUT no televisor de plasma para selecionar "ENTRADA 2".

Nota

• A prioridade do sinal para os terminais INPUT 2 é (1) Vídeo componente, (2) S-Vídeo, (3) Vídeo.
• Conecte somente o tipo de cabo de vídeo que realmente será usado.
• Consulte o manual de instruções do seu DVD player para os tipos de sinal disponíveis.

Conexão a um videocassete

Utilize os terminais INPUT 3 para conectar um videocassete e outro equipamento audiovisual.

Utilize um cabo S-Vídeo ou de vídeo padrão para o sinal de vídeo. Utilize um cabo de áudio estéreo para o áudio. (Se utilizar a entrada de vídeo padrão, você pode utilizar um cabo de áudio/vídeo vermelho/branco/amarelo.)

Reprodução de um videocassete

Para ver a imagem de um videocassete, pressione INPUT 3 no controle remoto ou INPUT no televisor de plasma para selecionar "ENTRADA 3".

Nota

• A prioridade do sinal para os terminais INPUT 3 é (1) S-Vídeo, (2) Vídeo.
• Conecte somente o tipo de cabo de vídeo que realmente será usado.
• Consulte o manual de instruções do seu videocassete para os tipos de sinal disponíveis.

Conexão a um console de jogo ou câmera de vídeo

Utilize os terminais INPUT 6 para conectar um console de jogo, câmera de vídeo e outro equipamento audiovisual.

Utilize um cabo S-Vídeo ou de vídeo padrão para o sinal de vídeo. Utilize um cabo de áudio estéreo para o áudio. (Se utilizar a entrada de vídeo padrão, você pode utilizar um cabo de áudio/vídeo vermelho/branco/amarelo.)

Exibição da imagem de um console de jogo ou câmera de vídeo

Para ver a imagem de um console de jogo ou câmera de vídeo, pressione INPUT 6 no controle remoto ou INPUT no televisor de plasma para selecionar "ENTRADA 6".

Nota

• A prioridade do sinal para os terminais INPUT 6 é (1) S-Vídeo, (2) Vídeo.
• Conecte somente o tipo de cabo de vídeo que realmente será usado.

Conexão a um computador pessoal

Utilize os terminais PC para conectar um computador pessoal.

- O terminal de entrada PC é compatível com DDC1/2B.

Exibição da imagem de um computador pessoal

Para ver a imagem de um computador pessoal, pressione PC no controle remoto ou INPUT no televisor de plasma para selecionar "PC".

Ao conectar a um computador pessoal, o tipo de sinal de entrada correto é detectado automaticamente. Se a imagem do computador pessoal não aparecer claramente, você pode precisar utilizar o menu Configuração automática. Consulte página 37.

Nota

- Os terminais PC não podem ser usados para equipamento audiovisual.

Quadro de compatibilidade de computadores

Resolução Frequência

720 x 400 70 Hz

640 x 480 (VGA) 60 Hz

800 x 600 (SVGA) 60 Hz

1280 x 720 60 Hz

1024 x 768 (XGA) 60 Hz

1360 x 768 (Wide-XGA) 60 Hz

1280 x 1024 (SXGA) 60 Hz

Conexão a um amplificador/receiver AV

Você pode desfrutar de um som mais potente conectando um amplificador/receiver AV e um subwoofer ao televisor de plasma.

Nota

• Para maiores detalhes, consulte o manual de instruções do equipamento de áudio que irá conectar.
• Se o seu amplificador/receiver AV tiver uma saída de subwoofer, não é necessário conectar a saída de subwoofer no televisor de plasma.
• Os sinais de áudio correspondentes às imagens exibidas atualmente são sempre emitidos aos terminais MONITOR OUT e SUBWOOFER.

Prevenção de realimentação indesejável

Você pode evitar que a realimentação indesejável afete adversamente a qualidade das imagens. Especifique o terminal de saída cuja saída deseja inibir.

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Saída do monitor" (↑/↓ e, em seguida, ENTER).
4 Selecione o parâmetro desejado (↑/↓ e, em seguida, ENTER).

Item Descrição

Saída permanente	Emite os sinais de áudio e de vídeo composto independentemente da fonte de entrada selecionada
Entrada 1 proibida	Não emite sinais de áudio e de vídeo composto quando a “ENTRADA 1” é selecionada
Entrada 2 proibida	Não emite sinais de áudio e de vídeo composto quando a “ENTRADA 2” é selecionada
Entrada 3 proibida	Não emite sinais de áudio e de vídeo composto quando a “ENTRADA 3” é selecionada
Entrada 4 proibida	Não emite sinais de áudio e de vídeo composto quando a “ENTRADA 4” é selecionada
Entrada 5 proibida	Não emite sinais de áudio e de vídeo composto quando a “ENTRADA 5” é selecionada
Entrada 6 proibida	Não emite sinais de áudio e de vídeo composto quando a “ENTRADA 6” é selecionada

5 Pressione HOME MENU para sair do menu.

Nota

- Os sinais de vídeo de INPUT 4 e INPUT 5 não são emitidos do jaque MONITOR OUT independentemente desta definição.

Utilização da entrada HDMI

Os terminais INPUT 3, INPUT 4 e INPUT 5 são terminais HDMI aos quais os sinais de vídeo e áudio digitais podem ser introduzidos. Para utilizar os terminais HDMI, ative o terminal e especifique os tipos de sinais de vídeo e áudio que serão recebidos do equipamento conectado. Para os tipos dos sinais, consulte o manual de instruções que acompanha o equipamento conectado. Antes de iniciar o menu, pressione INPUT 3, INPUT 4 ou INPUT 5 no controle remoto ou pressione INPUT no televisor de plasma para selecionar "ENTRADA 3", "ENTRADA 4" ou "ENTRADA 5".

Sinais de vídeo suportados

720 (1440) x 576i@50 Hz

720 x 576p@50 Hz

1280 x 720p@50 Hz

1920 x 1080i@50 Hz

720 (1440) x 480i@59,94 Hz/60 Hz

720 x 480p@59,94 Hz/60 Hz

1280 x 720p@59,94 Hz/60 Hz

1920 x 1080i@59,94 Hz/60 Hz

1920 x 1080p@24 Hz

1920 x 1080p@50 Hz

1920 x 1080p@60 Hz

Sinais de PC suportados

640 x 480 (VGA) 60 Hz

800 x 600 (SVGA) 60 Hz

1024 x 768 (XGA) 60 Hz

1360 x 768 (Wide - XGA) 60 Hz

1280 x 1024 (SXGA) 60 Hz

Para áudio, o sistema suporta o seguinte:

• Linear PCM (ESTÉREO 2 canais)
- Frequência de amostragem: 32 kHz, 44.1 kHz, 48 kHz

O televisor de plasma suporta as funções de controle HDMI. Ao conectar dispositivos que suportam as funções de controle HDMI ao televisor de plasma, você pode controlar o(s) dispositivo(s) conectado(s) desde o televisor de plasma ou controle remoto do televisor de plasma. Consulte Utilização do Controle HDMI no Capítulo 11.

Deep Color suportado

Deep Color significa a profundidade da cor que descreve o número de bits usados para representar a cor de um único pixel em uma imagem mapeada a bits. Além dos sinais RGB/YCbCr16 bit/20 bit/24 bit convencionais, o televisor de plasma também suporta os sinais RGB/YCbCr30 bit/36 bit. Isso permite uma reprodução de cores mais fina e mais detalhada quando um dispositivo que suporta os sinais Deep Color é conectado ao televisor de plasma. Quando sinais Deep Color são recebidos, a profundidade da cor aparece na exibição do canal.

Nota

• Pode demorar um pouco para que a imagem seja exibida, dependendo do equipamento conectado.
• Certifique-se de utilizar um cabo compatível com HDMI.
• Ao introduzir sinais 1080p, é recomendável utilizar um cabo HDMI que suporte a Categoria 2 de HDMI.
• Ao conectar um PC ao terminal HDMI, utilize um PC ou cartão de vídeo compatível com HDMI.
• Ao conectar um PC ao terminal HDMI utilizando um terminal de saída DVI, o televisor de plasma pode não exibir a imagem corretamente. Neste caso, consulte o fabricante do seu PC.
• A imagem e/ou som do PC pode não ser exibida/ouvida corretamente dependendo do PC usado.

Conexão de equipamento HDMI

Para INPUT 3, conecte um cabo HDMI para o vídeo e (se necessário) um cabo de áudio estéreo para o áudio analógico. Você pode selecionar o formato de áudio e vídeo de acordo com o dispositivo que conectar – veja abaixo para maiores detalhes.

Para INPUT 4 e INPUT 5, conecte somente um cabo HDMI – ele transmite tanto os sinais de áudio como de vídeo (a ilustração abaixo mostra a conexão a INPUT 5).

Ativação do terminal INPUT 3 HDMI

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Entrada HDMI" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Configurar" (↑/↓ e, em seguida, ENTER).
5 Seleccione "Activar" (↑/↓ e, em seguida, ENTER).

Item Descrição

Desactivar

Desativa o terminal INPUT 3 HDMI

(Seleção

predefinida)

Activar Ativa o terminal INPUT 3 HDMI

6 Pressione HOME MENU para sair do menu.

Nota

- Você não precisa ativar o terminal INPUT 4 e INPUT 5 HDMI manualmente.

Especificação do tipo de sinais de entrada

1 Repita os passos 1 a 3 descritos em Ativação do terminal INPUT 3 HDMI.
2 Seleccione "Tipo sinal" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Vídeo" ou "PC" (↑/↓ e, em seguida, ENTER).

Item Descrição

Vídeo (Seleção predefinida)

Selecione esta opção exceto quando um PC estiver conectado

PC Seleção esta opção quando um PC estiver conectado ao terminal de entrada HDMI

4 Pressione HOME MENU para sair do menu.

Precaução

- Certifique-se de selecionar "PC" quando um PC estiver conectado ao terminal de entrada HDMI.

Nota

• No modo "Vídeo", a imagem é "sobre-explorada" (ampliada), e o modo é alterado automaticamente para "PC" quando os sinais de PC são recebidos.
• No modo "PC", a imagem é exibida em tamanho total para uma qualidade ótima da imagem.

quando "Vídeo" é selecionado (tela de tamanho "overscan" (com parte não vísível))

quando "PC" é selecionado (tela de tamanho "underscan" (com barras pretas))

Especificação do tipo de sinais de vídeo digitais

1 Pressione HOME MENU.
2 Seleccione "Opção" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Entrada HDMI" (↑/↓ e, em seguida, ENTER).
4 Seleccione "Vídeo" (↑/↓ e, em seguida, ENTER).
5 Seleccione o tipo de sinal de vídeo digital (↑/↓ e, em seguida, ENTER).

- Se você selecionar "Auto", será feita uma tentativa para identificar o tipo de sinais de vídeo digitais quando os sinais de vídeo digitais forem recebidos.

Item Descrição

Auto (Seleção predefinida)	Identifica automaticamente os sinais de vídeo digitais introduzidos
Cor-1 Sinais de vídeo componente digitais (4:2:2) bloqueados
Cor-2 Sinais de vídeo componente digitais (4:4:4) bloqueados
Cor-3 Sinais RGB digitais (16 a 235) bloqueados
Cor-4 Sinais RGB digitais (0 a 255) bloqueados

6 Pressione HOME MENU para sair do menu.

Nota

• Se você selecionar um parâmetro diferente de "Auto", faça uma definição que resulte em uma cor natural.
• Se não aparecer nenhuma imagem ou se a imagem aparecer em cores incorretas, especifique um outro tipo de sinal de vídeo digital.
• Para os tipos de sinais de vídeo digitais a serem especificados, consulte o manual de instruções que acompanha o equipamento conectado.

Especificação do tipo de sinais de áudio

Quando utilizar o terminal INPUT 3 HDMI, você precisa especificar o tipo de sinais de áudio.

1 Repita os passos de 1 a 3 descritos em Especificação do tipo de sinais de vídeo digitais.
2 Seleccione "Áudio" (↑/↓ e, em seguida, ENTER).
3 Seleccione o tipo de sinal de áudio (↑/↓ e, em seguida, ENTER).

- Se você selecionar "Auto", será feita uma tentativa para identificar o tipo de sinal de áudio quando os sinais de áudio forem recebidos.

Item Descrição

Auto (Seleção predefinida)	Identifica os sinais de entrada automaticamente
Digital Aceita sinais de áudio digitais
Analógico Aceita sinais de áudio analógicos

4 Pressione HOME MENU para sair do menu.

Nota

• Os terminais INPUT 4 e INPUT 5 HDMI só aceitam sinais de áudio digitais.
• Se nenhum som for produzido, especifique um outro tipo de sinal de áudio.
• Para os tipos de sinal de áudio a serem especificados, consulte o manual de instruções que acompanha o equipamento conectado.
• Dependendo do equipamento que será conectado, também pode ser necessário conectar cabos de áudio analógicos.

Utilização dos cabos de controle

Conecte cabos de controle entre o televisor de plasma e outro equipamento Pioneer com o logotipo SR para poder operar o equipamento conectado através do sensor de controle remoto do televisor de plasma.

Depois que os terminais CONTROL IN estiverem conectados, os sensores de controle remoto nos componentes conectados não aceitam os comandos dos seus respectivos controles remotos. Aponte os controles remotos para o sensor de controle remoto no televisor de plasma para operar os outros componentes conectados.

Nota

• Certifique-se de desconectar o cabo de alimentação da tomada elétrica quando fazer as conexões.
• Complete as conexões de todos os componentes fazendo as conexões dos cabos de controle.

Sobre SR+

O terminal CONTROL OUT na parte traseira do televisor de plasma suporta SR+ que permite operações ligadas com um receiver de audiovisual Pioneer. SR+ apresenta funções como a função de operação de comutação de entrada e a função de exibição do modo surround DSP. Para maiores informações, consulte o manual de instruções do receiver de audiovisual Pioneer que suporta o SR+.

Nota

• Durante a conexão através de SR+, o volume neste sistema é minimizado temporariamente.
• Ao fazer as conexões dos cabos de controle, utilize o cabo SR+.
• Ao fazer as conexões dos cabos de controle com um ou mais componentes Pioneer, conecte diretamente o televisor de plasma e o amplificador Pioneer que suporta SR+. Não conecte nenhum outro equipamento entre eles.

Quando SR+ não for utilizado (a, b e c):

Os cabos de controle (à venda no comércio) são cabos monofônicos com plugues miniaturas (sem resistência).

Quando SR+ for utilizado (a):

Utilize o cabo SR+ (disponível como uma opção).

Desfrute através da interface USB (Função Home Gallery)

Neste sistema, você pode assistir imagens JPEG que foram capturadas e armazenadas em cartões de memória com uma câmera digital. Você também pode conectar a sua câmera digital diretamente ao televisor de plasma utilizando um cabo com conector USB.

Nota

• Apenas um dispositivo USB pode ser conectada por vez. Nenhum concentrador USB pode ser conectado.
• Dispositivos como impressora ou teclado não podem ser conectados e utilizados.

Cartões de memória que podem ser lidos

Este sistema pode ler cartões de memória cujos formatos são FAT16, FAT32 ou VFAT.

Arquivos de dados que podem ser lidos

Este sistema só pode ler arquivos JPEG que satisfazem as seguintes condições:

• As extensões são JPG ou JPEG.
• Formato JPEG 4:2:2 e 4:2:0
• A resolução da imagem deve ser menor que 3264 pixels na direção horizontal e 2448 pixels na direção vertical.
• A resolução da imagem deve ser mais alta que 160 pixels na direção horizontal e 120 pixels na direção vertical.

Nota

• Este sistema pode não ser capaz de exibir as imagens, dependendo do tipo do cartão de memória ou câmera.
• Este sistema pode não ser capaz de exibir imagens modificadas ou editadas com um computador pessoal ou outro equipamento.
• Este sistema cumpre com a Classe de Armazenamento em Massa USB, Classe SIC (Still Image Capture) + PTP e Classe Multiple LUN (Logical Unit Number).

Conexão de um dispositivo USB

Segure o conector do dispositivo USB com seu lado superior virado para o painel frontal e, em seguida, insira-o na porta USB no lado do televisor de plasma.

• Insira o conector do dispositivo USB completamente.
• Quando utilizar o conector USB do seu dispositivo, conecte-o diretamente à porta USB.

Lado do televisor de plasma

Remoção de um dispositivo USB

Para retirar o conector de um dispositivo USB, saia da tela Home Gallery e, em seguida, retire o conector.

Nota

• Certifique-se de sair da tela Home Gallery antes de retirar o dispositivo USB. Se você retirar o dispositivo USB enquanto a tela Home Gallery estiver exibida, os dados dentro da memória podem ser danificados.
• Não insira nem retire o dispositivo USB imediatamente depois de ligar ou desligar o sistema. Isso pode danificar os dados dentro da memória.
• Não desligue a câmera enquanto a tela Home Gallery estiver sendo exibida.

Exibião da tela tela Home Gallery inicial

Ao conectar um dispositivo USB enquanto o sistema estiver ligado, a tela inicial aparecerá automaticamente. Se a tela não aparecer, utilize os passos 1 e 2.

1 Pressione HOME MENU.

2 Seleccione "Home Gallery" (↑/↓ e, em seguida, ENTER).

3 Seleccione uma pasta (↑/↓ e, em seguida, ENTER).

Seleção de uma pasta

A tela Home Gallery inicial mostra as pastas armazenadas no cartão de memória. Aparecem tipos diferentes de ícones dependendo dos conteúdos das pastas.

— Indica uma pasta que contém outra pasta.

— Indica uma pasta que não contém nenhum arquivo.

— Indica uma pasta que contém um ou mais arquivos de imagem.

— Indica um ou mais arquivos de imagem armazenados no diretório base.

Para selecionar uma pasta desejada, pressione ↑/↓ e, em seguida, ENTER. As imagens na pasta selecionada são exibidas no formato de imagens reduzidas.

Exibição de uma tela de imagens reduzidas

Quando uma pasta é selecionada na tela Home Gallery inicial, as imagens na pasta são exibidas no formato de imagens reduzidas.

①Tamanho da imagem
②Data de armazenamento
③Nome do arquivo

④Ângulo de rotação
⑤Cursor de seleção de imagem
⑥Aparece para imagens ilegíveis e imagens que não puderam ser exibidas numa única tela.
⑦ Número do arquivo selecionado/número total total de imagens na pasta
⑧Aparece quando a pasta contém mais de 16 imagens.
⑨Indica que a imagem foi girada.

Pressione ↑/↓ para rolar a tela.

Para realizar uma imagem desejada, pressione / e / para mover o cursor. A informação sobre a imagem realizada aparece na esquerda superior da tela.

Pressione HOME MENU para sair da função Home Gallery.

Exibição de uma tela de imagem simples normal

Quando a tela de imagens reduzidas estiver exibida, pressione ↑/↓ e ←/→ para realizar uma imagem desejada e, em seguida, pressione ENTER. A tela de imagens reduzidas desaparece e só a imagem selecionada é exibida.

Com a tela acima exibida, você pode utilizar os seguintes botões para realizar várias operações:

P-:

Exibe a imagem anterior em tela normal ou cheia.

P+:

Exibe a imagem seguinte em tela normal ou cheia.

VERMELHO:

Exibe a imagem em lela cheia. Para sair da exibição em lela cheia, pressione RETURN.

VERDE:

Gira a imagem exibida no sentido horário. Cada pressão gira a imagem na sequência: 90°, 180° e 270°.

HOME MENU:

Sai da função Home Gallery.

Nota

• Tome cuidado para não exibir a mesma imagem durante um longo período de tempo. Isso pode causar a queima da tela/ retenção da imagem.
• Imagens menores que 1024 x 768 pixels são exibidas com bordas brancas.

Exibição da tela de configuração de show de slides

Quando a tela de imagens reduzidas estiver exibida, pressione GREEN para exibir a tela de configuração de show de slides que muda as imagens em sequência.

1 Seleccione "Modo visualização" (↑/↓).

- Com "Total" selecionado, as imagens são exibidas em tela cheia.

3 Seleccione "Ordem de reprodução" (↑/↓).

4 Seleccione "Ordenar por nome" ou "Aleatório" (←/→).

5 Seleccione "Modo de repetição" (↑/↓).

6 Seleccione "Tempo único" ou "Ciclo" (←/→).

- Com "Ciclo selecionado", o show de slides é repetido até que RETURN seja pressionado.

7 Seleccione "Modo de reprodução" (↑/↓).

- Com "Auto" selecionado, as imagens mudam automaticamente nos intervalos especificados.

- Com "Manual" selecionado, as imagens mudam cada vez que você pressiona P+/P-.

9 Se você selecionou "Auto" no passo 8, pressione ↑/↓ para selecionar "Intervalo (seg)" e, em seguida, pressione ←/→ para selecionar a duração de exibição desejada para imagens individuais.

- Você pode selecionar entre 3 segundos, 5 segundos, 10 segundos, 20 segundos, 30 segundos, 60 segundos e 90 segundos.

10 Para iniciar a exibição da tela de show de slides, pressione RETURN para exibir a tela de imagens reduzidas e, em seguida, pressione VERMELHO.

- Para sair da função Home Gallery, pressione HOME MENU.

Exibição da tela de show de slides

Depois de configurar o show de slides, você pode iniciar o show de slides para mudar as imagens em sequência.

1 Para iniciar a exibição da tela de show de slides, pressione VERMELHO quando uma tela de imagens reduzidas estiver exibida.

- Com "Auto" selecionado para "Modo de reprodução", as imagens mudam automaticamente nos intervalos especificados.

- Com "Manual" selecionado para "Modo de reprodução", pressione P+/P− para mudar as imagens.

- Enquanto as imagens estiverem mudando automaticamente, você pode parar e reter a mudança da imagem automática durante aproximadamente 90 segundos pressionando VERMELHO. Para continuar, pressione VERMELHO de novo.

2 Ao sair da tela de show de slides, pressione RETURN para restaurar a tela de imagens reduzidas ou HOME MENU para sair da função Home Gallery.

Nota

• Ao pausar um show de slides, a tela mudará automaticamente para a próxima imagem em cinco minutos.
• Se nenhuma operação for realizada dentro de cinco minutos, a função Home Gallery termina automaticamente exceto quando o show de slides estiver sendo reproduzido com "Ciclo" selecionado para "Modo de repetição".

Ajuste da qualidade da imagem

Quando uma tela de imagens reduzidas estiver exibida, pressione AMARELO. A mesma tela de ajuste da imagem que da fonte PC é exibida. Para o procedimento subsequente, consulte página 29.

Controle de outros equipamentos com o controle remoto fornecido

Você pode controlar outros equipamentos conectados com o controle remoto fornecido: um conversor set-top box (STB), DVD player, gravador DVD/HDD (DVR), BD player ou VCR.

Antes de utilizar esta função, você precisa predefinir o controle remoto fornecido com o código do fabricante do equipamento a ser controlado. Logo, quando quiser controlar o equipamento, pressione SELECT no controle remoto para selecionar um modo apropriado dependendo do equipamento; a seleção é comutada entre TV, STB, DVD/DVR e VCR. Os indicadores dos modos correspondentes no controle remoto mostram o modo selecionado atualmente.

- Para controlar um BD player, selecione o modo DVD/DVR.

Predefinição dos códigos dos fabricantes

1 Pressione SELECT no controle remoto para selecionar o modo STB, DVD/DVR ou VCR dependendo do equipamento.

2 Depois de confirmar que o indicador do modo selecionado anteriormente se apagou, mantenha SELECT pressionado e, em seguida, pressione 1 no controle remoto.

- O indicador do modo correspondente começa a piscar.

3 Pressione 0 a 9 para introduzir um código de fabricante de três dígitos.

• Consulte a lista dos códigos dos fabricantes para identificar um código apropriado.
• O indicador de modo se acende durante aproximadamente um segundos e se apaga. Agora a predefinição do código do fabricante está concluída.

Nota

- Se você não realizar nenhuma operação durante aproximadamente um minuto enquanto um indicador de modo estiver piscando, o procedimento de predefinição do código será cancelado.

Utilização com outros equipamentos

• Se você introduzir um código não listado na tabela, um indicador d emodo piscará rapidamente durante aproximadamente um segundos e, em seguida, piscará como antes.
• Para sair do procedimento de predefinição do código no meio enquanto um indicador de modo estiver piscando, você pode pressionar SELECT no controle remoto.
• Os códigos de fabricante predefinidos de fábrica para os modos STB, DVD/DVR e VCR são "000", "100" e "500", respectivamente.

Códigos dos fabricantes

- Alguns equipamentos listados na tabela podem não permitir o controle com o controle remoto fornecido parcial ou inteiramente.

STB

000 PIONEER 1 (seleção predefinida)

001 PIONEER 2

002 AONVISION

003 ZINWELL

004 CANAL SATELLITE

005 HUMAX

006 PACE 1

007 PACE 2

008 QUALI-TV

009 SKY DIGITAL

DVD

100 PIONEER 1 (seleção predefinida)

101

PIONEER 2

102 AKAI

103 DENON

104 HITACHI

105 JVC

106 KENWOOD 1

107 KENWOOD 2

108 PANASONIC 1

109 PANASONIC 2

110 PHILIPS 1

111 PHILIPS 2

112 SAMSUNG

113 SHARP

114 SONY 1

115 SONY 2

116 SONY 3

117 THOMSON

118 TOSHIBA

119 YAMAHA

DVR

200 PIONEER 1

201

PIONEER 2

202 PIONEER 3

203 PANASONIC

204 PHILIPS 1

205 PHILIPS 2

206 SHARP

207 SONY

DVR

208 TOSHIBA

BD

300 PIONEER

VCR

500 PIONEER 1 (seleção predefinida)

501 PIONEER 2

502 AIWA 1

503 AIWA 2

504 AKAI 1

505 AKAI 2

506 AKAI 3

507 DAEWOO

508 GRUNDIG 1

509 GRUNDIG 2

510 GRUNDIG 3

511 GRUNDIG 4

512 HITACHI 1

513 HITACHI 2

514 HITACHI 3

515 JVC 1

516 JVC 2

517 JVC 3

518 JVC 4

519 JVC 5

520 LOEWE 1

521 LOEWE 2

522 MATSUI

523 ORION

524 PANASONIC 1

525 PANASONIC 2

526 PHILIPS 1

527 PHILIPS 2

528 PHILIPS 3

529 SANYO

530 SAMSUNG 1

531 SAMSUNG 2

532 SAMSUNG 3

533 SAMSUNG 4

534 SHARP

535 SONY 1

536 SONY 2

537 SONY 3

538 SONY 4

539 SONY 5

540 SONY 6

541 SONY 7

542 THOMSON

543 TOSHIBA

Botões de controle de STB (set-top box)

No modo STB, os botões no controle remoto funcionam como indicado abaixo.

1 0 a 9 Funcionam como botões numéricos.
2 P + / P - Pressione para sintonizar um canal mais alto ou mais baixo.
3 R E T U R N Quando a tela do menu de programas estiver exibida, pressione para restaurar a tela anterior imediatamente.

4 ENTER Pressione para ativar a função selecionada.

Pressione para selecionar itens na tela do menu de programas ou tela de guia de programas.

5 G U I D E Pressione para exibir a tela de guia de programas.

6 SOURCE Liga e desliga o conversor set-top box.

7 M E N U Pressione para exibir a tela de menu de programas.

8 INFO Pressione para exibir a informação sobre o programa atual.

9 Cor (VERMELHO/VERDE/AMARELO/AZUL) Esta operação só funciona para produtos AonVision e Zinwell.

Botões de controle de DVD/DVR

No modo DVD/DVR, os botões no controle remoto funcionam como indicado abaixo.

1 0 a 9

2 P + / P - (Apenas gravador DVD/HDD (DVR)) Pressione para mudar o canal do sintonizador incorporado no gravador DVD/HDD (DVR).

3 R E T U R N

Quando o menu de DVD estiver exibido, pressione para restaurar a tela anterior imediatamente.

4 ENTER

Pressione para ativar a função selecionada.

↑/↓/←/→

Pressione para selecionar itens na tela do menu de DVD.

5 DVD TOP MENU

Ao pressionar este botão, o menu principal de DVD aparecerá.

Cada pressão deste botão move a reprodução para diante para o início do próximo capítulo.

9 (BUSCA DE CAPÍTULO)

Cada pressão deste botão move a reprodução para trás para o início do capítulo anterior.

10 DISC NAVI (Apenas gravador DVD/HDD (DVR))

Pressione para exibir a tela Navegador disco para pesquisar o conteúdo de um disco.

11 SOURCE ⏻

Liga e desliga o DVD player ou gravador DVD/HDD (DVR).

12 MENU

Pressione para exibir o menu de DVD.

13 ■ (PARAR)

Pressione para interromper a reprodução ou gravação. Com alguns DVD players ou gravadores DVD/HDD (DVR), pressionar o botão duas vezes pode abrir a bandeja do disco.

14 ▶ (REPRODUZIR)

Inicia a reprodução.

15 ▶▶ (EXPLORAR)

Pressione para avançar rapidamente.

16 (EXPLORAR)

Pressione para retroceder.

17 HDD (Apenas gravador DVD/HDD (DVR))

Pressione para selecionar o disco duro (HDD) para reprodução ou gravação.

18 DVD (Apenas gravador DVD/HDD (DVR))

Pressione para selecionar DVD para reprodução ou gravação.

7, 13 REC STOP (Apenas gravador DVD/HDD (DVR))

Pressione ● e ■ ao mesmo tempo para interromper a gravação. Esta operação só funciona para gravadores DVD/HDD (DVR) Pioneer e Sony.

Nota

• Você pode controlar um BD player no modo DVD/DVR.
• Um DVD player, gravador DVD/HDD (DVR) ou BD player não pode ser selecionado ao mesmo tempo.

Botões de controle de VCR

No modo VCR, os botões no controle remoto funcionam como indicado abaixo.

1 0 a 9 Funcionam como botões numéricos.
2 P + / P - Pressione para selecionar os canais do sintonizador de TV no videocassete.
3 || (PAUSA/IMAGEM FIXA) Pausa e fixa as imagens.

4 ● (GRAVAR) Inicia a gravação.

5 SOURCE Liga e desliga o videocassete.

6 ■ (PARAR)

Interrompe a reprodução.

7 ▶ (REPRODUZIR) Inicia a reprodução.

8 ▶▶ (AVANÇO RÁPIDO) Avança a fita rapidamente e permite a busca da imagem.

9 ◀◀ (RETROCESSO) Retrocede a fita e permite a busca da imagem.

Capítulo 11

Utilização do Controle HDMI

Utilização das funções do Controle HDMI

Você pode operar dispositivos Pioneer tais como um gravador, player ou sistema audiovisual que suportem as funções de Controle HDMI com o controle remoto do televisor de plasma.

As funções de Controle HDMI incluem a reprodução do conteúdo utilizando o painel de controle na tela do televisor de plasma, a gravação de um programa de TV durante sua visualização, gravação com timer utilizando uma lista de programas no gravador conectado, e confirmação da gravação com timer registrada no gravador. Para maiores detalhes, consulte a tabela a seguir.

Nota

• O número máximo de dispositivos que podem ser conectados e controlados utilizando o controle remoto do televisor de plasma é o seguinte: gravador x 2, player x 2, sistema audiovisual x 1.
• Nem todas as operações dos dispositivos podem ser disponíveis para as funções de Controle HDMI.

Funções de Controle HDMI

Função Descrição		Dispositivos utilizáveis
Reprodução de conteúdo	A fonte de entrada apropriada é selecionada automaticamente e o conteúdo é reproduzido no televisor de plasma quando você pressionar PLAY no dispositivo conectado	Gravador/ player
Controle na tela	A operação do gravador/player pode ser controlada na tela ou com o controle remoto do televisor de plasma (reprodução, parada, avanço rápido, retrocesso, etc.)	Gravador/ player
Gravação de programa de TV	O programado que você está assistindo agora pode ser gravado com o controle remoto do televisor de plasma	Gravador
Gravação com timer	Gravação com timer com uma lista de programas no gravador conectado	Gravador
Confirmação da lista de gravações	A lista de gravações registradas no gravador pode ser exibida e confirmada na tela com o controle remoto do televisor de plasma	Gravador
Configuração do idioma de exibição	A informação sobre o idioma do menu de exibição é transferida para o gravador ou player conectado ao televisor de plasma. Para maiores detalhes, consulte o manual de instruções que acompanha o gravador ou player.	Gravador/ player
Controle de sistema audiovisual	A operação de um receiver/amplificador também pode ser controlada com o controle remoto do televisor de plasma (volume, modo surround e seleção de entrada do terminal HDMI)	Sistema audiovisual
Ligação O gravador conectado pode ser ligado quando o televisor de plasma é ligado.O televisor de plasma pode ser ligado quando o gravador ou player conectado é ligado e as imagens são geradas para o televisor de plasma.		GravadorGravador/ player
Desligamento	O(s) dispositivo(s) conectado(s) pode(m) ser desligado(s) quando o televisor de plasma é desligado	Gravador/ player/sistema audiovisual

• Pressione + / - ou ✗ para ajustar o volume para o sistema audiovisual.
• Pressione os botões ↑, ↓, ←, →, ENTER. RETURN (→) ou cor (AZUL, VERMELHO, AMARELO, VERDE) para utilizar as funções como o navegador de disco no gravador ou player conectado.

Nota

• Quando utilizar as funções Controle HDMI, opere o controle remoto apontando-o para o sensor de controle remoto (SR) localizado na direita inferior do painel frontal do televisor de plasma.
• Não é possível utilizar dois ou mais terminais HDMI na parte traseira do televisor de plasma ao mesmo tempo exceto as funções de “Desligamento” e “Configuração do idioma de exibição”.

Painel de controle na tela

Para um sistema audiovisual

1 Muda o modo surround em ordem
2 Muda a fonte de entrada em ordem inversa
3 Muda o modo surround em ordem inversa
4 Fecha o painel de controle para voltar ao menu Controle HDMI
5 Exibe o número do modelo do dispositivo conectado
6 Nulo
7 Muda a fonte de entrada em ordem

Pressione ↑ ou ↓ no controle remoto do televisor de plasma para mudar o modo surround em ordem ou em ordem inversa, ← ou → para mudar a fonte de entrada em ordem ou em ordem inversa. Pressionar HDMI CONTROL fecha o painel de controle para voltar ao menu Controle HDMI.

Nota

- Não é possível operar o gravador/player ao pressionar ← ou → para mudar a fonte de entrada durante a operação. Para continuar a operação, volte ao menu Controle HDMI e selecione a função desejada de novo.

Para um gravador

1 Salta comerciais
2 Retrocesso rápido
3 Interrompe a reprodução
4 Fecha o painel de controle para voltar ao menu Controle HDMI
5 Exibe o número do modelo do dispositivo conectado
6 Inicia a reprodução
7 Avanço rápido

Pressione ← ou → no controle remoto do televisor de plasma para selecionar o modo de retrocesso rápido ou de avanço rápido, ↑ para saltar comerciais ou ↓ para interromper a reprodução. Pressionar ENTER inicia a reprodução e pressionar HDMI

CONTROL fecha o painel de controle para voltar ao menu Controle HDMI.

Para um player

1 Exibe o menu de disco DVD ou menu intstantâneo de disco Blu-ray no player
Retrocesso rápido
3 Interrompe a reprodução
4 Fecha o painel de controle para voltar ao menu Controle HDMI
5 Exibe o número do modelo do dispositivo conectado
6 Inicia a reprodução
7 Avanço rápido

Pressione ← ou → no controle remoto do televisor de plasma para selecionar o modo de retrocesso rápido ou de avanço rápido, ↑ para exibir o menu de disco DVD ou menu instantâneo de disco Blu-ray no player ou ↓ para interromper a reprodução. Pressionar ENTER inicia a reprodução e pressionar HDMI CONTROL fecha o painel de controle para voltar ao menu Controle HDMI.

Conexões de Controle HDMI

Ao alterar as conexões entre o televisor de plasma e o(s) dispositivo(s) que suporta(m) as funções Controle HDMI ou definições para "Def.Controle HDMI", realize o seguinte procedimento:

1 Ligue o televisor de plasma e todos os dispositivos conectados.
2 Certifique-se de que a definição em "Def. entrada" para "Def.Controle HDMI" esteja feita corretamente de acordo com os dispositivos conectados. Confirme também as definições relacionadas com o Controle HDMI nos dispositivos conectados.
3 Mude para os terminais de entrada HDMI aos quais os dispositivos estão conectados para verificar se o áudio está sendo gerado e se as imagens de vídeo estão sendo exibidas corretamente.
4 Tente desligar o televisor de plasma e, em seguida, ligue-o de novo.

Conexão de um amplificador audiovisual/gravador de DVD/BD player

O PDP-LX608G/PDP-LX508G não suporta S/PDIF. Quando conectar o televisor de plasma a um sistema audiovisual, utilize o terminal MONITOR OUT.

Conexão de um gravador de DVD

Nota

• O número máximo de dispositivos que podem ser conectados e controlados utilizando o controle remoto do televisor de plasma é o seguinte: gravador x 2, player x 2, sistema audiovisual x 1.
• Quando conectar um sistema audiovisual, certifique-se de colocar e conectá-lo entre o televisor de plasma e o gravador ou player.
• Não conecte um sistema audiovisual que não suporte as funções Controle HDMI entre o televisor de plasma e um gravador/player; caso contrário, as funções Controle HDMI podem não funcionar corretamente.
• Quando conectar um sistema audiovisual que não suporte as funções Controle HDMI e um player/gravador que não suporte as funções Controle HDMI ao televisor de plasma, conecte o sistema audiovisual ao terminal MONITOR OUT do televisor de plasma utilizando um cabo de áudio estéreo, e o gravador/player ao terminal HDMI utilizando um cabo HDMI (veja a ilustração à direita).
• As funções Controle HDMI podem não funcionar corretamente se você não utilizar um cabo HDMI que suporte a Especifique 1.3 de HDMI.

• Depois de fazer todas as conexões, realize a definição em "Def. entrada" para "Def.Controle HDMI". Certifique-se de realizar a definição para cada terminal de entrada HDMI ao qual um dispositivo esteja conectado.
• As definições no(s) dispositivo(s) conectado(s) também são necessárias para utilizar as funções Controle HDMI. Para maiores detalhes, consulte o manual de instruções que acompanha o(s) dispositivo(s) conectado(s).
• Quando um gravador é conectado, o mesmo é ligado automaticamente quando o televisor de plasma é ligado para facilitar a gravação.
• Quando a imagem de um BD/DVD player ou gravador de DVD, conectado através de um sistema AV que suporta o Controle HDMI, é mudada para ser exibida na tela secundária no modo de 2-telas ou de imagem-em-imagem, a tela secundária fica preta sem exibir nenhuma imagem.
• Para maiores informações sobre os dispositivos que suportam as funções Controle HDMI, verifique o site Pioneer na Web (veja a capa traseira).

Definição do Controle HDMI

Seleção do terminal de entrada

Selecione o terminal HDMI ao qual o dispositivo externo está conectado para utilizar as funções Controle HDMI.

1 Pressione HOME MENU.
2 Seleccione "Opção" ( ↑/↓ e, em seguida, ENTER).
3 Selezione "Def.Controle HDMI" ( ↑/↓ e, em seguida, ENTER).

4 Seleccione "Def. entrada" ( ↑/↓ e, em seguida, ENTER).

5 Seleccione "ENTRADA 3", "ENTRADA 4" ou "ENTRADA 5" (↑/↓ e, em seguida, ENTER).

Apenas o dispositivo que suporta o Controle HDMI e está conectado através do terminal INPUT selecionado fica disponível para as funções Controle HDMI.

6 Pressione HOME MENU para sair do menu.

Nota

• O terminal "ENTRADA 3" só pode ser selecionado quando "Ativar" tiver sido selecionado para o menu "Entrada HDMI" (consulte Ativação do terminal INPUT 3 HDMI na página 47).
• Se você tiver selecionado “Desactivado” no passo 5, uma mensagem “Operações atuais não podem ser realizadas. Confirme as definições do Controle HDMI.” aparece quando HDMI CONTROL é pressionado no controle remoto.
• Se você operar um dispositivo que suporte HDMI utilizando um terminal HDMI diferente do terminal selecionado em "Def. entrada", pode ocorrer um mau funcionamento. Quando conectar qualquer terminal HDMI diferente do terminal selecionado em "Def. entrada", certifique-se de realizar as definições do dispositivo externo de modo que a função Controle HDMI não funcione.

Seleção do controle de desligamento

Você pode selecionar se o dispositivo conectado é desligado ou não quando o televisor de plasma é desligado.

(A predefinição de fábrica é "Activado")

1 Repita os passos de 1 a 3 em Seleção do terminal de entrada.

2 Seleccione "Controle desligar" ( ↑/↓ e, em seguida, ENTER).

3 Seleccione "Activado" ( ↑/↓ e, em seguida, ENTER).

4 Pressione HOME MENU para sair do menu.

Nota

- A função "Controle desligar" é válida para os dispositivos conectados a qualquer um dos terminais HDMI na parte traseira do televisor de plasma.

Seleção de Pronto para ligar

Você pode selecionar se o televisor de plasma é ligado ou não quando o gravador ou player Pioneer conectado é ligado e as imagens são geradas para o televisor de plasma. (A predefinição de fábrica é “Activado”)

1 Repita os passos de 1 a 3 em Seleção do terminal de entrada.
2 Seleccione "Pronto p/ ligar" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Activado" (↑/↓ e, em seguida, ENTER).
4 Pressione HOME MENU para sair do menu.

Seleção da retenção da definição de áudio

Você pode selecionar se o áudio continua ou não a ser emitido desde o sistema audiovisual Pioneer conectado mesmo que o sistema seja colocado no modo de espera durante as operações de Controle HDMI.

(A predefinição de fábrica é "Desactivado")

1 Repita os passos de 1 a 3 em Seleção do terminal de entrada.
2 Seleccione "Reter def. áudio" (↑/↓ e, em seguida, ENTER).
3 Seleccione "Activado" (↑/↓ e, em seguida, ENTER).
4 Pressione HOME MENU para sair do menu.

Teste de ligar/desligar

Você pode confirmar se a função de controle de ligar/desligar está efetiva entre o televisor de plasma e o dispositivo conectado.

1 Repita os passos de 1 a 3 em Seleção do terminal de entrada.
2 Seleccione "Teste ligar" ou "Teste desligar" (↑/↓ e, em seguida, ENTER).

Uma lista com dispositivos aparece quando vários dispositivos HDMI estão conectados aos terminais HDMI.

3 Seleccione o dispositivo desejado (↑/↓ e, em seguida, ENTER).
4 Pressione HOME MENU para sair do menu.

Nota

• Os dispositivos que podem ser verificados para o teste de ligar/desligar são os dispositivos conectados aos terminais HDMI conforme definidos em "Def. entrada".
• Se o teste de ligar/desligar falhar, verifique a conexão e a definição.

Utilização dos menus Controle HDMI

Você pode desfrutar de várias funções com o gravador, player ou sistema audiovisual Pioneer conectado que suporte as funções Controle HDMI selecionando e utilizando os menus Controle HDMI correspondentes.

1 Pressione HOME MENU.

2 Seleção "Controle HDMI" (↑/↓ e, em seguida, ENTER). O menu Controle HDMI é exibido.

Menu Controle HDMI

Item Descrição
Navegador disco	Exibe uma lista de títulos do gravador ou player conectado
Timer REC (DVR)	Exibe uma lista de gravações com timer do gravador conectado
Lista timer REC (DVR)	Exibe uma lista de gravações com timer do gravador conectado
Pausa TV ao vivo	Inicia a gravação do canal de TV atual quando um gravador está conectado, mas com a reprodução pausada, pausando efetivamente o programa
Parar REC (DVR)	Interrompe a gravação para o gravador conectado
Painel cont. (SIS-AV)	Exibe o painel de controle para o sistema audiovisual conectado no televisor de plasma
Painel cont. repr.	Exibe o painel de controle para o gravador ou player conectado no televisor de plasma
Mudar a som AV (Mudar a som PDP)	Muda entre o televisor de plasma e o sistema audiovisual conectado ao qual o som é gerado

Nota

• Para utilizar as funções Controle HDMI, é preciso um gravador, player ou sistema audiovisual Pioneer que suporte as funções Controle HDMI.
• Nem todas as operações podem ser controladas para os dispositivos conectados.
• O menu Controle HDMI não pode ser selecionado quando "Desactivado" está selecionado para "Def. entrada" para o menu "Def.Controle HDMI".
• Mesmo que o programa que estiver sendo gravado tenha terminado, a gravação não é parada automaticamente no menu Pausa TV ao vivo.
• O menu Painel cont. (SIS-AV) só é disponível quando o som é gerado do sistema audiovisual.
• O menu Painel cont. repr. só é selecionável quando o gravador ou player conectado está pronto para funcionar.
• Você também pode exibir o menu Controle HDMI pressionando HDMI CONTROL no controle remoto do televisor de plasma.

Capítulo 12

Utilização do teletexto

Utilização das funções de teletexto

O que é teletexto?

A função de teletexto transmite páginas de informação e entretenimento para televisores equipados especialmente. O seu televisor de plasma recebe sinais de teletexto transmitidos pelas redes de TV, e decodifica-o para o formato gráfico para visualização. Notícias, previsão do tempo e esporte, preços da bolsa de valores e apresentações de programas estão entre os muitos serviços disponíveis.

Importante

- Exibir páginas de teletexto durante um longo período de tempo, ou durante períodos mais curtos todos os dias, pode resultar na retenção da imagem.

Operações básicas do teletexto

Ativação e desativação do teletexto

1 Seleccione um canal de TV ou fonte de entrada externa que ofereça um programa com teletexto.

2 Pressione para exibir o teletexto (tela completa).

3 Pressione ☉ de novo para exibir o teletexto na tela direita e a imagem normal na tela esquerda.

• Cada vez que você pressiona ☑, a tela muda como mostrado à esquerda.
• Se você selecionar um programa sem sinal de teletexto, a mensagem "Não é possível visualizar o teletexto." aparece.

Seleção e operação de páginas de teletexto

Utilize os seguintes botões do controle remoto para selecionar e operar as páginas de teletexto.

Cor (VERMELHO/VERDE/AMARELO/AZUL):

Você pode selecionar um grupo ou bloco de páginas entre colchetes coloridos na parte inferior da tela pressionando a cor correspondente (VERMELHO/VERDE/AMARELO/AZUL) no controle remoto.

0 a 9:

Selecione qualquer página de 100 a 899 diretamente utilizando 0 a 9.

/

Pressione ▶ para aumentar o número da página.

Pressione para diminuir o número da página.

≡? :

Para exibir uma informação ocultada como uma resposta a uma pergunta, pressione E?

Pressione ☑? de novo para ocultar a informação.

：

Para interromper a atualização de páginas de teletexto, pressione.

Pressione éne novo para cancelar o modo de retenção.

i:

Exibe uma página de índice para o formato CEEFAX/FLOF. Exibe uma página de visão geral TOP para o formato TOP.

Nota

- Antes de exibir o teletexto, returne a tela para o modo de tela-simples.

Exibição de páginas secundárias

Você pode exibir várias páginas secundárias à medida que são transmitidas.

1 Pressione ☐ para exibir o teletexto.

- Se você abrir uma página que contém páginas secundárias, as páginas secundárias são exibidas automaticamente em sequência.

2 Para sair da mudança automática de página secundária, pressione ←/→.

- Logo, você pode mudar as páginas secundárias manualmente pressionando ←/→.

Nota

- Pressionar 📋/◀ faz que a página mude e que a tela da página secundária desapareça.

- Pressionar éára a mudança automática da página secundária e realiza a função respectiva do botão.

Exibição da descrição geral TOP

Quando receber teletexto TOP, você pode ler uma descrição geral do texto TOP.

1 Pressione ☐ para exibir o teletexto.
2 Enquanto estiver recebendo teletexto TOP, pressione para exibir a descrição geral TOP.
3 Pressione ↑/↓ e ←/→ para selecionar o bloco desejado ou páginas de grupo e, em seguida, pressione ENTER.

Exibição de páginas de legenda

Você pode exibir várias legandas à medida que são transmitidas.

1 Pressione para exibir a legenda.

A legenda é atualizada pela informação enviada pela estação transmissora.

2 Pressione de novo para acessar a próxima tela de legenda disponível.

Capítulo 13

Informações adicionais

Localização e solução de problemas

Problema Solução possível

GENERALIDADES
Não há alimentação.Não é possível ligar o sistema.	O cabo de alimentação não está desconectado? (Consulte a página 18.) está ativado no televisor de plasma? (Consulte a página 20.)Verifique se pressionou os botões 0 a 9 ou 0 no controle remoto. (Consulte a página 20.)Se o indicador no sistema estiver iluminado em vermelho, pressione 0 a 9 ou 0 no controle remoto ou STANDBY/ON no televisor de plasma.
A alimentação é desligada repentinamente.	A temperatura interna do sistema aumentou. Retire quaisquer objetos que estejam bloqueando as aberturas de ventilação ou limpe as aberturas. (Consulte a página 15.)Verifique a definição de controle de alimentação. (Consulte a página 35.)Verifique a definição do timer. (Consulte a página 41.)
O sistema não pode ser operado.	Influências externas como mau funcionamento da voltagem, eletricidade estática, etc., pode causar um mau funcionamento. Neste caso, opere o sistema depois de desconectar o cabo de alimentação, conectando-o de novo depois de um ou dois minutos.
O controle remoto não funciona.	O indicador TV no controle remoto está acesso? Pressione SELECT no controle remoto para selecionar o modo TV.As pilhas estão instaladas com as polaridades (+,-) nas direções corretas? (Consulte a página 19.)As pilhas não estão esgotadas? Troque por pilhas novas. (Consulte a página 19.)Opere o controle remoto apontando-o para o sensor de controle remoto no televisor de plasma. (Consulte a página 19.)Está utilizando-o sob uma iluminação forte ou fluorescente?Há reflexão de luz fluorescente no sensor de controle remoto?Verifique se há obstáculos entre o controle remoto e o sensor de controle remoto.
Sons/ruídos do painel.	Os sons gerados polo painel como, por exemplo, ruído do motor do ventilador, zumbido do circuito elétrico e zumbido do painel de vidro, são normais em um monitor de matriz baseado em fósforo.Ao mudar o modo de economia de energia, pode perceber um som do painel. Isso é normal.

IMAGEM/SOM

• A tela aparece escura.	• Verifique se há obstáculos na fronte do sensor de luz ambiental. (Consulte as páginas 12 e 40.)
• Não há imagem nem áudio.	• Verifique se a fonte de entrada para vídeo ou PC não foi selecionada desintecionalmente embora você quisesse assistir um canal de TV. (Consulte a página 21.)• Verifique se não selecionou um canal bloqueado com o bloqueio parental. (Consulte a página 27.)• Introduza uma senha para cancelar o bloqueio parental temporariamente. (Consulte a página 41.)• Verifique a conexão do cabo com a antena. (Consulte a página 17.)• Verifique a conexão do cabo com o outro equipamento. (Consulte as páginas 43 a 48.)
• Não há imagem.	• As conexões com os outros componentes estão corretas? (Consulte as páginas 43 a 48.)• Um sinal de PC incompatível não está sendo introduzido? (Consulte a página 45.)
• O áudio é produzido mas não aparece nenhuma imagem.	• Verifique se seleciou “Apagar Imagem” para a economia de energia. Com esta opção selecionada, a tela é desativada: somente o som é produzido. Para restaurar a exibição da tela, pressione qualquer botão diferente de (●) (Efeito sonoro). + / - ou ⚫ (Consulte a página 35.)
• As imagens aparecem mas o áudio não é produzido.	• Verifique se não selecionou o volume mínimo. (Consulte a página 21.)• Certifique-se de que não haja fones de ouvido conectados.• Verifique se o som não está emudecido. (Consulte a página 21.)• Verifique se a entrada de áudio também está conectada. (Consulte as páginas 43 a 45.)• Verifique o sistema de som selecionado para o canal de TV onde o problema ocorreu (consulte a página 22.) Selecione de novo o sistema de som correto.
• O som está invertido entre os alto-falantes direito e esquerdo.• O som é produzido somente por um alto-falante.	• Verifique se as conexões dos cabos de alto-falante não estão invertidas entre os canais direito e esquerdo ou se o cabo de alto-falante de qualquer caixa acústica não foi desconectado. (Consulte a página 13.)• O balanço foi ajustado corretamente? (Consulte a página 34.)
• A imagem é cortada.	• A posição da imagem está correcta? (Consulte a página 37.)• O tamanho de tela correto foi selecionado? (Consulte a página 38.)
• Cor estranha, cor clara, cor escura ou desajuste das cores.	• Ajusto o tom da imagem. (Consulte as páginas 29 a 32.)• O ambiente não está muito brilhante? A imagem pode parecer escura em um ambiente muito brilhante.• Verifique a definição do sistema de cores. (Consulte a página 38.)
Problema Solução possível
• Imagem persistente.	Depois de exibir uma imagem fixa ou um imagem muito brilhante durante um certo período de tempo, se a tela mudar para uma cena escura, a imagem anterior pode aparecer como uma imagem persistente.Isso pode ser corrigido pela reprodução de uma imagem em movimento brilhante durante vários minutos. No entanto, exibir uma imagem fixa durante períodos de tempo excessivamente longos pode causar a deterioração permanente do monitor.Para ajudar a eliminar a imagem persistente quando a mesma ocorre, exiba a tela "Padrão de vídeo". (Consulte a página 41.)
• O brilho e o tom das cores em ambos lados diferem daqueles no centro no modo 4:3.	Se imagens no modo 4:3 ou imagens em caixa de letra forem exibidas durante longos períodos de tempo ou durante períodos mais curtos durante vários dias, uma imagem persistente pode permanecer devido à queima da tela. Isso é uma característica dos televisores do plasma.Recomendamos que desfrute de imagens em um modo de tela total tanto quanto possível. (Consulte a página 38.)Quando ver imagens no modo 4:3, recomendamos que selecione "Auto" para a definição "Máscara laterai". Isso ajusta o brilho das máscaras laterais cinzas de acordo com o brilho da imagem principal. (Consulte a página 40.)
Controle HDMI
• As funções Controle HDMI não funcionam.	Verifique se as conexões estão feitas corretamente entre o televisor de plasma e o dispositivo que suporta as funções Controle HDMI. (Consulte a página 57.)As funções Controle HDMI podem não funcionar corretamente se você não utilizar um cabo HDMI que suporte a Especifique 1.3 de HDMI.Verifique se realizou as definições corretamente para "Def.Controle HDMI". (Consulte a página 59.)Verifique se as definições para as funções Controle HDMI estão efetivas no(s) dispositivo(s) conectado(s). Para maiores detalhes, consulte o manual de instruções que acompanha o dispositivo.
• Não há imagem nem áudio.	Verifique se as conexões estão feitas corretamente entre o televisor de plasma e o dispositivo que suporta as funções Controle HDMI. (Consulte a página 57.)Verifique se realizou as definições corretamente para "Def.Controle HDMI". (Consulte a página 59.)
• Não há imagem.	Verifique se as conexões estão feitas corretamente entre o televisor de plasma e o dispositivo que suporta as funções Controle HDMI. (Consulte a página 57.)Verifique se realizou as definições corretamente para "Def.Controle HDMI". (Consulte a página 59.)Quando a imagem de um BD/DVD player ou gravador de DVD, conectado através de um sistema AV que suporta o Controle HDMI, é mudada para ser exibida na tela secundária no modo de 2-telas ou de imagem-em-imagem, a tela secundária fica preta sem exibir nenhuma imagem.
• Não há som.	Verifique se as conexões estão feitas corretamente entre o televisor de plasma e o dispositivo que suporta as funções Controle HDMI. (Consulte a página 57.)Verifique se realizou as definições corretamente para "Def.Controle HDMI". (Consulte a página 59.)
• Uma mensagem de erro "O dispositivo não pode ser operado. Verifique sua conexão." aparece.	Verifique se as conexões estão feitas corretamente entre o televisor de plasma e o dispositivo que suporta as funções Controle HDMI. (Consulte a página 57.)Verifique se realizou as definições corretamente para "Def.Controle HDMI". (Consulte a página 59.)
OUTROS
• O indicador POWER ON ou indicador STANDBY está piscando rapidamente.	Os circuitos de proteção internos podem ter sido ativados. Primeiro apague ⏻ o televisor de plasma, espere um minuto ou mais e, em seguida, ligue o televisor de novo ativando ⏻. Se o indicador ainda estiver piscando, desconecte o cabo de alimentação do televisor de plasma da tomada elétrica. Espere um ou dois minutos e, em seguida, concede o televisor de plasma de novo. Se o problema não for solucionado com isso, entre em contato com o Centro de Serviço Pioneer ou Empresa de Serviço Pioneer Independente Autorizada. Esses locais estão listados no seu cartão de garantia para cada país ou região.
• Um dispositivo externo conectado à porta USB não funciona.	Verifique se o dispositivo pode ser conectado ao televisor. (Consulte a página 49.)Inserte o cabo USB de novo. (Consulte a página 49.)Para a conexão, utilize um cabo USB mais curto que 5 m. (Consulte a página 49.)Verifique se o cabo USB está conectado corretamente. (Consulte a página 49.)Primeiro desligue ⏻ o televisor de plasma e, em seguida, ligue-o de novo para verificar se o dispositivo externo funciona corretamente.Verifique se o dispositivo externo funciona corretamente depois que o dispositivo USB for reiniciado.Verifique se a câmera digital está no modo de visualização.Consulte o manual de instruções da câmera digital.
• Os dados de foto armazenados nas câmeras digitais não podem ser lidos através da interface USB.	Verifique se o dispositivo pode ser conectado ao televisor. (Consulte a página 49.)Verifique se a câmera digital é ligada.

Se os seguintes códigos de erro aparecerem na tela, verifique os itens correspondentes na tabela.

Código Mensagem Verifique
SD04 e SD11	A desligar. Temperatura interna demasiado elevada. Verifique a temperatura PDP.	Verifique se a temperatura ambiente do televisor de plasma está alta.
SD05 O circuito de proteção interna corta a energia. Há um curto-circuito no cabo do alto-falante?		Verifique as conexões dos cabos de alto-falante entre o televisor de plasma e os alto-falantes.

Designações dos nomes dos sinais para o conector D-sub de 15 pinos

N° do pino Designação do sinal N° do pino Designação do sinal
1 R 9 +5 V
2 G 10 GND (terra)
3 B 11 Não conectado
4 Não conectado 12 SDA
5 Não conectado 13 HD
6 GND (terra) 14 VD
7 GND (terra) 15 SCL
8 GND (terra)

Seleções de alocação de canais normais para países e regiões

Região	Alocação de canais normais	Região	Alocação de canais normais
Formosa Ar (Tipo EUA)* México Ar (Tipo EUA)*
Hong Kong Geral	Chile	Ar (Tipo EUA)*
Filipinas	Ar (Tipo EUA)* Brasil	Ar (Tipo EUA)*
Tailândia	Geral	Austrália	Geral
Malásia	Geral	Nova Zelândia	Geral
Cingapura	Geral	Egito	Geral
Indonésia	Geral	África do Sul	Geral
Arábia Saudita	Geral	Colômbia	Ar (Tipo EUA)*
Israel	Geral	Peru	Ar (Tipo EUA)*
Líbano	Geral	Venezuela	Ar (Tipo EUA)*
Emirados Árabes Unidos	Geral

* Ao receber sinais de uma companhia de TV a cabo, selecione "Cabo (Tipo EUA)" para "Alocação canais". Consulte Configuração automática dos canais de TV na página 26.

Especificações

Item			Televisor de plasma de 60", modelo: PDP-LX608G	Televisor de plasma de 50", modelo: PDP-LX508G
Número de pixels 1920 x 1080 pixels
Amplificador de áudio 17 W + 17 W (1 kHz, 10 %, 6 Ω)
Efeito sonoro SRS FOCUS/SRS/SRS TruBass
Requisitos de energia 110 V a 240 V CA, 50 Hz/60			Hz, 507 W(0.2 W no modo de prontidão/110V CA)	110 V a 240 V CA, 50 Hz/60 Hz, 417 W(0.2 W no modo de prontidão/110V CA)
Peso 55.0 kg 38.3 kg
Sistema de cores PAL/SECAM/NTSC/4.43 NTSC/PAL M/PAL N
Função de TV Sistema de recepção PAL: B/G, D/K			I SECAM: B/G, D/K NTSC: M/N
	Sintonizador VHF/UHF 44,25 MHz		a 863,25 MHz
		CATV Hiper-canda, canais S1 de S41
	Predefinição automática dos canais		99 canais (Geral), 68 canais (Ar, Tipo EUA), 125 canais (Cabo, Tipo EUA), Predefinição automática
	Múltiplex de áudio		Sistema NICAM/A2/BTSC
Terminais	Parte traseira	INPUT 1	Entrada COMPONENT VIDEO, entrada S-VIDEO, entrada AV
		INPUT 2	Entrada COMPONENT VIDEO, entrada S-VIDEO, entrada AV
		INPUT 3	Entrada S-VIDEO, entrada AV, entrada HDMI ^1
		INPUT 4	Entrada HDMI ^1
		INPUT 5	Entrada HDMI ^1
		PC INPUT	Entrada Analog RGB, Áudio
		CONTROL OUT	1
		MONITOR OUT	Saída AV
		SUBWOOFER	Variável
		ALTO-FALANTES	6 Ω a 16 Ω
		Antena	75 Ω Tipo Din para entrada VHF/UHF
	Lado	INPUT 6	Entrada S-VIDEO, entrada AV
		USB	Entrada USB ^2
		FONES DE OUVIDO	16 Ω a 32 Ω recomendável

Em conformidade com HDMI1.3 e HDCP1.1. A interface HDMI (High-Definition Multimedia Interface) é uma interface digital que manipula tanto vídeo como áudio com um único cabo. HDCP (High-bandwidth Digital Content Protection) é uma tecnologia usada para proteger os conteúdos digitais protegidos por direitos autorais que usam a interface visual digital (DVI: Digital Visual Interface).
^2 Cumpre com as especificações USB1.1 e 2.0.

O desenho e especificações estão sujeitos a modificações sem aviso previo.

Marcas registradas

• é un armoca registrada de SRS Labs, Inc.
- WOW tecnologia está incorporada sob a licença de SRS Labs, Inc.
- Este produto inclui fontes FontAvenue ^® licenciadas pela NEC Corporation.
FontAvenue é uma marca comercial registrada de NEC Corporation.
- DDC é uma marca registrada da Video Electronics Standards Association.
- HDMI. o logotipo HDMI e High-Definition Multimedia Interface são marcas registradas ou nomes comerciais da HDMI Licensing LLC.
- Os nomes das empresas ou instituições são marcas registradas ou nomes comerciais das respectivas empresas ou instituições.

Dimensões

PDP-LX608G

Unidade: mm

PDP-LX508G

Unidade: mm

Todos os direitos reservados.

有關螢幕灼影的注意事項

殘影延滯和螢幕灼影

殘影延滯：

Impresso em papel reciclado.

使用再生紙印刷。

<07H00001>

Printed in Japan
