PDA-100M - 角磨机 HiKOKI - 免费用户手册

产品类型	角磨机
型号	PDA-100M
输入功率	715 瓦
电源	110 伏, 220 伏, 230 伏, 240 伏 ~ 50/60 赫兹 （请查看铭牌）
空载转速	12,000 /分钟
最大圆周速度	72 米/秒 (4300 米/分钟)
砂轮尺寸 （外径）	100 毫米
砂轮厚度	4 毫米, 6 毫米
砂轮孔径	16 毫米
重量 （仅主机）	1.5 公斤
标准附件	杯形砂轮 （树脂）, 扳手
可选附件	100 毫米砂纸盘套装, 金刚石砂轮套装, 导向底座总成
应用	研磨钢、青铜、铝；去除铸件飞边；研磨焊接区域；切割混凝土、石材、瓷砖 （使用金刚石砂轮）
安全特性	砂轮护罩、锁销、按钮脱开、建议使用漏电保护器
维护	检查砂轮有无裂纹，检查安装螺丝，保持电机绕组清洁，电刷磨损后更换
可维修性	由 HiKOKI 授权服务中心维修；通过服务机构获取替换零件
噪音与振动	佩戴听力保护装置；振动来自附件安装不当
环境	远离易燃材料；如有可能，使用吸尘装置

常见问题 - PDA-100M HiKOKI

如何正确安装杯形砂轮？

首先，拔下电源插头。将角磨机倒置，安装砂轮垫圈，然后将砂轮（凸起部分朝垫圈）安装到位。拧上砂轮螺母，凸面朝向砂轮。按下锁销，用扳手拧紧。在开机前务必确认砂轮已牢固安装且锁销已脱开。

使用角磨机前应采取哪些安全措施？

确保电源与铭牌相符，开关处于关闭状态，砂轮护罩位置正确。检查砂轮有无裂纹，将工具指向安全方向空载试运行至少1分钟（更换砂轮后至少3分钟）。佩戴护目镜、听力保护装置，必要时戴防尘口罩。让旁观者远离。

能否使用此角磨机进行切割？

可以，但必须使用合适的切割砂轮，例如可选的金刚石砂轮。进行切割时，必须使用侧护罩（另售）。切勿使用切割砂轮进行侧面研磨。遵循金刚石砂轮的安装和操作说明。

如何调整砂轮护罩？

拧松砂轮护罩上的两个小螺丝，将护罩旋转到能够保护身体免受砂轮碎片伤害的角度，然后拧紧螺丝。

推荐的研磨技巧是什么？

轻握角磨机，让其自身重量完成工作。将砂轮倾斜15-30°，仅使用砂轮圆周表面。使用新砂轮时向后拉（方向B），避免边缘切入。过度施压会降低转速、影响表面质量并使电机过载。

如何更换碳刷？

拔下电源插头。用一字螺丝刀拆下刷帽。滑出旧碳刷，更换为同类型的新碳刷（请查阅手册中的碳刷编号）。确保碳刷在刷架内自由滑动。重新安装刷帽。

如果角磨机振动过大怎么办？

立即停止。检查砂轮是否损坏或安装不当。检查砂轮法兰，确保附件平衡。进行空载测试：如果振动持续，则工具可能需要送至授权服务中心维修。

能否使用此角磨机进行砂磨？

可以，但必须使用可选配的100毫米砂纸盘套装。拆下砂轮垫圈和螺母，然后安装垫圈、橡胶垫和砂纸盘。用垫圈螺母拧紧。不要使用原砂轮螺母。确保砂纸盘兼容。

需要定期进行哪些维护？

检查杯形砂轮有无裂纹或磨损（外径降至约60毫米时更换）。检查所有安装螺丝是否紧固。保持电机绕组清洁干燥。定期清洁通风孔。碳刷磨损至极限时更换。

此角磨机是否适合配合金刚石砂轮切割混凝土？

是的，使用可选的金刚石砂轮套装（外径105毫米，内径20毫米）。安装砂轮时需反转砂轮垫圈。使用导向底座总成进行直线切割。不要用水冷却。保持切割深度在2-5毫米以内，以防电机过热。

用户手册 PDA-100M HiKOKI

未遵守警告與說明可能導致電擊、火災或其他嚴重傷害。

請妥善保存本使用說明書，以供未來參考之用。

「電動工具」一詞在警告中，係指電源操作（有線）之電動工具或電池操作（無線）之電動工具。

1）工作場所安全

a）保持工作場所清潔及明亮。

雜亂或昏暗的區域容易發生意外。

b）勿在易產生爆炸之環境中操作，譬如有易燃液體、瓦斯或粉塵存在之處。

電動工具產生火花會引燃粉塵或煙氣。

c）當操作電動工具時，確保兒童及過往人員遠離。

分神會讓您失去控制。

2）電氣安全

a）電動工具插頭必須與插座配合，絕不可以任何方法修改插頭，且不得使用任何轉接插頭於有接地之電動工具。

不修改插頭及所結合之插座，可減少電擊。

b) 避免身體接觸到地面，諸如管子、散熱器、爐灶及冰箱。

如果您的身體接地或觸地，會增加電擊的危險。

c）勿讓電動工具淋雨或曝露在潮濕的環境下。

電動工具進水會增加電繫的危險。

d) 勿濫用電源線。請勿使用電源線去纏繞、拖拉電動工具或拔插頭，保持電源線遠離熱氣、油氣、尖角或可動零件。

損壞或纏繞的電源線會增加電繫之危險。

e）電動工具在室外操作時，請務必要使用適合室外用的延長線。

使用合適之室外用延長線會減少電擊的危險。

f) 若無法避免在潮濕地區操作電動工具，請使用以漏電斷路器（RCD）來保護電源。

使用 RCD，可降低觸電危險。

3）人員安全

a）保持機警，注意您正在做什麼，並運用正確常識操作電動工具。

當你感到疲勞或受藥品、酒精或醫療影響時，請勿操作電動工具。

操作中瞬間的不注意，可能造成人員嚴重的傷害。

b）使用個人防護裝備，經常配戴安全眼鏡。

配戴防塵口罩、防滑安全鞋、硬帽等防護裝備，或在適當情況下使用聽覺防護，可減少人員傷害。

c）防止意外發生。在連接電源或電池組、拿起或攜帶工具前，請確認開關是在「off」（關閉）的位置。

以手指放在開關握持電動工具，或在電動工具的開關於“on”的狀況下插上插頭，都會導致意外發生。

d) 在電動工具啟動前，先卸下任何調整用鑰匙或扳手。

扳手或鑰匙遺留在電動工具的轉動部位時，可能導致人員傷害。

e）身體勿過度伸張，任何時間要保持站穩及平衡。

以便在不預期的狀態下，能對電動工具有較好的控制。

f) 衣著要合宜，別穿太鬆的衣服或戴首飾。

保持你的頭髮、衣服及手套遠離轉動部位。

寬鬆的衣服、手飾及長髮會被捲入轉動部位。

g）如果裝置要用於粉塵抽取及集塵設施，要確保其連接及正當使用。

使用集塵裝置可減少與灰塵相關的危險。

4）電動工具之使用及注意事項

a）勿強力使用電動工具，使用正確之電動工具為您所需。

正確使用電動工具，會依其設計條件，使工作做得更好更安全。

b）如果開關不能轉至開或關的位置，勿使用電動工具。

任何電動工具不能被開關所控制是危險的，必須要修理。

c) 進行任何調整、更換配件或收存電動工具時，必須將插頭與電源分開，且需將電池組從電動工具中取出。

此種預防安全措施，可減少意外開啟電動工具之危險。

d) 收存停用之電動工具，需遠離兒童，且不容許不熟悉電動工具或未瞭解操作電動工具說明的人操作電動工具。

在未受過訓練的人手裡，電動工具極為危險。

e）保養電動工具，檢查是否可動零件有錯誤的結合或卡住、零件破裂及可能影響電動工具操作的任何其他情形。

電動工具如果損壞，在使用前要修好。

許多意外皆肇因於不良的保養。

f）保持切割工具銳利清潔。

適當的保養切割工具，保持銳利之切削鋒口，可減少卡住並容易控制。

g）按照說明書使用電動工具、配件及刀具時，必須考量工作條件及所執行之工作。

若未依照這些使用說明操作電動工具時，可能造成相關之危害情況。

5）維修

a）讓您的電動工具由合格修理人員僅使用相同的維修零件更換。

如此可確保電動工具的安全得以維持。

注意事項

不可讓孩童和體弱人士靠近工作場所。

應將不使用的電動工具存放在孩童和體弱人士伸手不及的地方。

對砂輪機或砂輪片操作的通用安全警告

a）該電動工具是用於實現研磨或切斷工具功能的。閱讀隨該電動工具提供的使用說明書內的所有安全警告、說明、圖解和規定。

不瞭解所列的說明，將導致電擊、著火或嚴重傷害。

b) 不推薦用該電動工具進行諸如砂光、刷光、拋光或切斷等操作。

電動工具不按指定的功能去操作，可能會發生危險和引起人身傷害。

c）不使用非工具製造商推薦和專門設計的附件。

若該附件被裝到您的電動工具上，它可能不能保證操作安全。

d) 砂輪片的額定速度，必須至少等於電動工具上標出的最大速度。

砂輪片在比額定速度大的速度運轉時，會發生爆裂和飛濺。

e）砂輪片的外徑和厚度，必須在電動工具額定能力範圍之內。

不正確的砂輪片尺寸，不能得到充分防護或控制。

f) 安裝配件的螺紋必須與砂輪機主軸螺紋相配。對於以法蘭安裝的配件，配件的軸孔必須符合法蘭的定位直徑。

與電動工具的安裝硬體不相配的配件會失去平衡，劇烈振動，並可能導致失去控制。

g) 不要使用損壞的砂輪片。在每次使用前要檢查砂輪片，例如砂輪片是否有碎片和裂縫，靠背墊是否有裂縫、撕裂或過度磨損，鋼絲刷是否鬆動或金屬絲是否斷裂。如果電動工具或砂輪片跌落了，檢查是否有損壞或安裝沒有損壞的砂輪片。檢查和安裝砂輪片後，讓自己和旁觀者的位置遠離旋轉砂輪片的空間，並以電動工具最大空載速度運行1分鐘。

損壞的砂輪片通常在該試驗時會碎裂。

h）戴上防護用品。根據操作情況，使用面罩、安全護目鏡或安全眼鏡。必要時，戴上防塵面具、聽力保護器、手套和能擋小磨料或工件碎片的工作圍裙。

防護用品必須擋住各種操作產生的飛屑。防塵面具或口罩必須能過濾操作產生的顆粒。長期暴露在高強度雜訊中會引起失聰。

i）讓旁觀者與工作區域保持一定的安全距離。任何進入工作區域的人必須戴上防護用品。

工件或破損砂輪片的碎片可能會飛出，並引起緊靠著操作區域的旁觀者的傷害。

j）進行操作時，若切割配件可能接觸到暗線或其自身的電線，請握著電動工具的絕緣手柄表面。

接觸到「通電」電線的切割配件，可能使電動工具的金屬零件「通電」，而造成操作人員觸電。

k) 讓軟線遠離旋轉的砂輪片。

如果控制不當，軟線可能被切斷或纏繞，並使得你的手或手臂可能被捲入旋轉砂輪片中。

1）直到砂輪片完全停止運轉，才可以放下電動工具。旋轉的砂輪片可能會抓住表面，並拉動電動工具而讓您失去對工具的控制。

m）當攜帶電動工具時不要開動它。

意外觸及旋轉砂輪片，可能會纏繞你的衣服而使砂輪片傷害身體。

n）經常清理電動工具的通風口。

砂輪機風扇會將灰塵吸進機殼，過多的金屬粉末沈積會導致電氣危險。

o）不要在易燃材料附近操作電動工具。

火星可能會點燃這些材料。

p）不要使用需用冷卻液的砂輪片。

用水或其他冷卻液可能會導致電腐蝕或電擊。

反衝和相關警告

反衝是因卡住或纏繞住的旋轉砂輪片、靠背墊、鋼絲刷或其他附件而產生的突然反作用力。卡住或纏繞會引起旋轉砂輪片的迅速堵轉，隨之使失控的電動工具在卡住點產生與砂輪片旋轉方向相反的運動。

例如，如果砂輪片被工件纏繞或卡住，伸入卡住點的砂輪片邊緣可能會進入材料表面而引起砂輪片飛出或反彈。砂輪片可能飛向或飛離操作者，這取決於砂輪在卡住點的運動方向。

在此條件下砂輪片也可能碎裂。

反衝是電動工具誤用或不正確操作工序或條件的結果，但透過採取以下適當的預防措施得以避免。

a) 保持緊握電動工具，使你的身體和手臂處於正確狀態以抵抗反彈力。如有輔助手柄，則要一直使用，以便最大限度控制住起動時的反彈力或反力矩。

如採取適當的預防措施，操作者就可以控制反力矩或反彈力。

b) 絕不能將手靠近旋轉砂輪片。

砂輪片可能會反彈碰到手。

c) 不要站在發生反衝時，電動工具可能移動到的地方。

反衝將在纏繞點讓砂輪片轉動方向逆向轉動。

d) 當在尖角、銳邊等處作業時要特別小心。避免砂輪片的彈跳和纏繞。

尖角、銳邊和彈跳具有纏繞旋轉砂輪片的情形，並引起反衝的失控。

e）不要加裝鋸鏈、木雕刀片或帶齒鋸片。

這些鋸片會產生頻繁的反彈和失控。

對砂輪片使用的專用安全警告

a）只使用所推薦的砂輪片型號和為選用砂輪片專門設計的護罩。

不是為電動工具設計的砂輪片不能充分得到防護，是不安全的。

b) 去壓中心輪的磨削表面必須安裝在護刃器唇的平面下方。

突出護刃器唇平面，未妥善安裝的砂輪片，無法得到適當的保護。

c) 護罩必須牢固地裝在電動工具上，且放置得最具安全性，只有最小的砂輪部分暴露在操作人面前。

護罩有助於保護操作者免於碰觸到損壞的砂輪碎片，可能點燃衣物的火花，以及與砂輪片的意外接觸。

d) 砂輪片只用作推薦的用途。例如：不要用切割砂輪片的側面進行磨削。

施加到砂輪片側面的力可能會使其碎裂。

e）要經常為砂輪片選用未損壞的、有恰當規格和形狀的砂輪法蘭盤。

合適的砂輪法蘭盤支承砂輪片可以減小砂輪片破裂的可能性。切割砂輪片的法蘭盤可以不同於砂輪法蘭盤。

f）不要使用從大規格電動工具上用剩的磨損砂輪片。

用於大規格電動工具上的砂輪片，不適於較小規格工具的高速工況並可能會爆裂。

對砂輪切割操作的附加專用安全警告

a）不要“夾”住砂輪片或施加過大的壓力。不要試圖做過深的切割。

給砂輪片施加過大的應力，會增加砂輪片在切割時的負載，容易纏繞或卡住，增加了反衝或砂輪片爆裂的可能性。

b) 身體不要對著旋轉砂輪片，也不要站在其後。

當把砂輪片從操作者身邊的操作點移開時，可能的反衝，會使旋轉砂輪片和電動工具朝您衝來。

c) 當砂輪片被卡住或任何原因而中斷切割時，關掉電動工具並握住工具不要動，直到砂輪片完全停止。決不要試圖當砂輪片仍然運轉時，讓砂輪片脫離切割，否則會發生反衝。

調查並採取校正措施以消除砂輪片卡住的原因。

d) 不能在工件上重新起動切割操作。讓砂輪片達到全速後再小心地重新進入切割。

如果電動工具在工件上重新起動，砂輪片可能會卡住、飛出或反衝。

e）過大工件時需使用支撐座，使砂輪片受夾住或產生反衝作用力的風險降到最低。

大工件由於其自身重量，容易趨於下陷。支撐座必須置於工件下方的砂輪片兩側，靠近鋸切路徑與工件邊緣。

f) 在進行牆壁或其他隱蔽區域之局部鋸切時，請格外小心。

凸出的砂輪片可能會鋸切到瓦斯管、水管、電線或足以產生反衝作用力的物體。

砂輪機的一般安全說明

一 確認砂輪片上所標示的轉速等於或大於砂輪機的額定轉速；

一 確保砂輪片尺寸與砂輪機相符；

一 須按照廠家的使用說明書小心存放和使用砂輪；

- 使用前檢查砂輪片，不要使用破損、有裂縫或有其他缺陷的產品；

一 確保所安裝的砂輪片和重點已按照廠家的使用說明固定；

一 在需要時使用吸油紙；

一 在使用前確保已正確安裝並鎖緊砂輪片，並在安全場所的空載狀態下運轉 30 秒鐘，若有較大的振動或察覺到其他缺陷，則應立即停止運轉。遇此情況時，檢查電動工具以究明原因；

一 若電動工具配備保護裝置，切勿在未使用此保護裝置時使用電動工具；

- 使用砂輪片切割時，務必先拆下屬於標準配件的砂輪護板，再裝上附帶側邊護板的砂輪護板（需另購）；

一 請勿使用單獨的異徑軸套或接頭，來適應大孔砂輪片；

一 若要用螺紋孔砂輪片來安裝的工具，需確保砂輪片的螺紋足夠長，以適合軸長；

一 檢查工件已被正確固定；

一 請勿使用切斷砂輪片進行側面研磨；

一 確保使用時產生的火花不會引起危險，例如不要濺在身體上或點燃易燃物；

— 在多塵的條件下工作時，確保通風口暢通無堵塞現象。如果需要清除灰塵，首先使電動工具斷開電源（使用非金屬物品）並避免損壞內部零件；

一 要經常做好視力和聽力的保護。可使用其他個人保護裝置，如口罩、手套、頭盔和圍裙等。

一 在切斷本電動工具的電源之後，砂輪片仍會繼續旋轉一段時間，請特別注意。

附加安全警告

1. 確認所使用的電源與工具銘牌上標示的規格是否相符。
2. 確認電源開關是否切斷。若電源開關接通，則插頭插入電源插座時，電動工具將出其不意地立刻轉動，從而招致嚴重事故。
3. 若作業場所遠離電源地點，應使用足夠、安全又合適的延長電線，並且要盡可能地短些。

4. 確認要使用的砂輪片是正確類型，無裂縫或表面缺陷。同時也要確保砂輪片安裝妥當，砂輪螺母已牢固鎖緊。

5. 打開電動工具的電源之前，請推動按鈕兩或三次，確認按鈕鬆開。

6. 本機不可施加過大壓力使其過載，以延長使用壽命並確保加工品質。在大部份的用法中，機器本身的重量即夠研磨。加壓過大將導致轉速降低、表面加工不良以及過載，從而縮短機器壽命。
7. 在關閉本電動工具的電源之後，砂輪片仍會繼續旋轉一段時間。

關掉機器之後，需等電動工具完全停止才能放下，以免造成嚴重事故，而且還可減少吸入機器的塵埃與切削量。

1. 未使用本電動工具時，請斷開電源。
2. 組裝和拆卸電動工具之前，請務必將開關關閉並從插座拔下插頭，以避免嚴重事故。
3. RCD

使用漏電斷路器時，建議採 30 mA 以下的額定感度電流。

規格

型式 PDA-100M
電壓(按地區)*1	(110V, 220V, 230V, 240V) ~50/60Hz
輸入功率*1	715 W
額定輸出功率 400 W
無負載速度	12000轉/分
最高周速 72 m/秒 (4300 m/分)
砂輪片尺寸外徑 100 mm厚度 4 mm, 6 mm孔徑 16 mm
重量(僅主機身)	1.5 kg

*1 請務必檢查產品上的銘牌，因其依地區會有所變更。

標準附件

(1) 扳手 ..... 1

標準附件可能不預先通告而徑予更改。

選購零件（分開銷售）

注意

一定要在有砂輪護罩時，操作圓盤電磨機。

1. 裝 100mm 的砂輪片

在對相當小的金屬表面區進行拋光，並期望得到特別細的拋光時，常用這種砂輪片作相應突端的初步拋光，以便去掉鏽蝕和新測試時所產生的消除點。

有11種不同的砂盤，它們分別具有的粒度是#16，#20，#24，#30，#36，#40，#50，#60，#80，#100，#120。當您提出需求時，請詳細說明所希望的砂輪片的粒度。

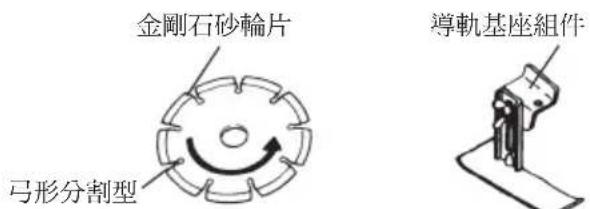

1. 金剛石砂輪片裝置

這常用於對混凝土，石頭及瓷磚，瓦片等的切割和畫痕。

選購零件可能不預先通告而徑予更改。

用途

○ 用於去除鑄品毛刺、飛邊等物及拋光各種型號的鋼、青銅、鋁及鑄造品。
○ 研磨焊接部分或研磨用焊接切割的部分。
○ 研磨磚塊、大理石等等。
○ 研磨和切割混凝土、石頭、瓦片（用金剛石砂輪片）。

作業之前

1. 電源

請確認所使用的電源與工具銘牌上標示的規格是否相符。

2. 電源開關

請確認電源開關是否切斷。若電源開關接通，則插頭插入電源插座時電動工具將出其不意地立刻轉動，從而招致嚴重事故。

3. 延長電線

若作業場所遠離有電源的地點，應使用厚度足夠、額定電流的延長電線，並且要盡可能地短些。

4. 確認環境條件

確認工作場地安排在符合規定措施的條件下。當研磨薄鋼板時，因工作臺的狀態會產生很大的噪音，它是因為研磨鋼板引起的。為了消除這種有害的噪音可在被研磨的材料下放一塊橡皮墊。

5. 砂輪護罩的安裝

請務必要安裝好護罩，它將保護操作者的身體免受碎輪片的損傷。

6. 檢查鎖定銷

在打開電源開關之前，按兩、三下鎖定銷，檢查鎖定銷是否被解除。

7. 砂輪片的檢查和安裝

仔細檢查所安裝的砂輪片確無破損和裂縫。 確認所安裝的砂輪片在規定的條件下半固地被夾持。 詳細參閱“砂輪片的裝卸”一節。

8. 試運轉

不檢查砂輪上是否存在著破損和裂縫就開始研磨，將非常危險。所以在開始正式研磨之前，應讓該圓盤電磨機在無人的情況下試運轉，如果沒有問題，就表明此圓盤電磨機沒有異常。

試運轉的持續時間如下：

當更換砂輪片時 ....3 分鐘以上 當開始日常工作前 ....1 分鐘以上

圓盤電磨機的應用

1. 因為只用圓盤電磨機本身的重量研磨是確實可行的，千萬不要把圓盤電磨機強壓在被研磨的表面上，輕輕地握住圓盤電磨機，以使它輕輕地和磨削面接觸。

較重的壓力將降低旋轉速度並會磨損拋光表面，且所引起的過負載現象將導致馬達燒毀。

1. 研磨時不要利用圓盤電磨機的整個表面，如圖 1 所示使砂輪片傾斜 15^ 30^ ，只利用它的周邊表面。
2. 當裝上新砂輪片的圓盤電磨機向前推行時（方向 A），可能偶爾地切進所研磨的材料，這時要立即拉它後退（方向 B）。

然而，當凹陷中心砂輪片的棱角被磨損時，前進和後退都可以。

1. 若提供的砂輪片（人造樹脂黏結砂輪片）的額定粒度級是 A，粒度尺寸是 #36 時，它的應用範圍涉及面很廣，事實證明它最適合於普通鋼材的重研磨。因為這類鋼材的粒度大小相當粗糙要產生一個細的表面拋光是很困難的。

在本例中輕輕地握住圓盤電磨機，提起它，慢慢地用一固定的低速進行研磨。如此可以得到與用細粒度砂輪片時得到的細研磨相類似。

5. 圓盤電磨機的開關

開關是槓桿手柄式的，按它的 ON 端，開關就被接通，按它的 OFF 端，開關就會斷開。

6. 使用後的注意事項

使用後在完全停止轉動前，不要把圓盤電磨機立刻放在有許多細屑和污物和灰塵的地方。

注意

○ 本機受到衝擊時，會導致砂輪片的破裂或發生裂痕。因此，在使用本電磨機時，請留意勿使它受到衝擊。
在使用本電磨機前，不小心碰到或掉下本電磨機時，請充分地檢查一下砂輪片是否有破裂或裂痕。
○ 本電磨機在旋轉時，請勿按下鎖定銷。如鎖定銷被按下的話，則請勿按下開關。

砂輪片的裝卸（圖 2）

注意

請確認開關已斷開，並且從電源插座中拔去電源插頭，以避免嚴重事故。

(1) 把工具倒置使主軸朝上。
(2) 把砂輪墊圈裝到主軸上。
(3) 在砂輪片的隆起部配裝砂輪墊圈。
(4) 把砂輪螺帽的凸面裝到砂輪片上，並且將砂輪螺帽鎖到主軸上。
(5) 如圖 2 所示，按下鎖定銷防止主軸轉動，再用扳手鎖緊砂輪螺帽卡緊砂輪片。

注意

確認砂輪片安裝是否牢固。

確認鎖定銷被解除鎖定；可在打開電源開關之前

通過按二、三次鎖定銷來進行檢查。

○ 砂輪片的拆卸和裝配順序是相反的。

安裝選購零件的方法

注意

○ 確認電源開關已斷開，並且電源插頭沒有接在電源插座上，以避免嚴重事故。當使用選購零件時，要保證能裝上砂輪護罩並且戴上眼鏡。
○ 不得使用其外徑超過記載在選購零件上的外徑砂輪片。

1. 安装100mm的砂輪片（參看圖3）

注意

凹陷中心砂輪片不得使用砂輪墊圈和砂輪螺帽。

(1) 配上砂輪墊圈、橡皮墊圈及砂輪片到主軸上。
(2) 旋轉砂輪螺帽到主軸。
(3) 如圖 3 所示，按下鎖定銷防止主軸轉動，再用扳手鎖緊砂輪螺帽卡緊砂輪片。

2. 安裝金剛石砂輪片

注意

使用金剛石砂輪片時，要特別注意以下幾點。

(1) 使用正確尺寸的金剛石砂輪片（外徑 105mm；內徑20mm）
(2) 使用金剛石砂輪片時，不要加涼水或磨削液。
(3) 在切削操作中，要牢固地握住工具來控制被材料抵制的工具的傾斜度。
(4) 要使切削深度保持在 2～5mm，以防過熱損壞馬達。使用適中的切削速度，以及不要在工具上施加過多的壓力。

○ 安裝導軌基座組件（參看圖 4）

(1) 鬷開在砂輪導軌基座上兩個小的螺絲。
(2) 在砂輪導軌基座和支架板 (A) 之間插入導軌片，並且鎖緊兩個螺絲中的一個，確保導軌將不會動。
(3) 以一角度把砂輪導軌基座放到適合於操作的位置，並安全地鎖緊，另一個留下的小螺絲把護罩固定在所定的位置。

○ 安裝金剛石砂輪片（參看圖 5）

注

如圖 5 所示在主軸上安裝金剛石砂輪片，要注意砂輪墊圈和砂輪螺帽，它與砂輪的普通用法是相反的。

(1) 把砂輪墊圈和金剛石砂輪片安裝到主軸。
(2) 把砂輪螺帽的凸面安裝到金剛石砂輪片上，並把砂輪螺帽旋進主軸。
(3) 如圖 5 所示，按下鎖定銷防止主軸轉動，再用扳手鎖緊砂輪蝶帽卡緊金剛石砂輪片。

維護和檢查

1. 檢查砂輪片

檢查砂輪片確實無破裂和表面缺陷。

當砂輪外徑被磨損 60mm 時，要更換砂輪片。

2. 檢查安裝螺絲

要經常檢查安裝螺絲是否確實鎖緊。若發現螺絲鬆了，應立即重新鎖緊，否則會導致嚴重的事故。

3. 馬達的維護

馬達繞線是電動工具的心臟部。應仔細檢查有無損傷，是否被油液或水沾濕。

4. 檢查碳刷（參看圖8）

馬達使用碳刷，它是消耗部品，因為使用過久的碳刷將會導致馬達故障，用具有相同碳刷號的新碳刷去更換舊的，碳刷編號用數字表示碳刷何時用舊或接近於磨損極限以外，要經常保持碳刷清潔，以及保證它在碳刷架裡能自由滑動。

5. 更换碳刷

用一字螺絲起子卸下碳刷蓋，即可以很容易地取下碳刷。

1. 如果此電動工具的電源線破損，請務必用維修中心提供的專用電源線更換。

7. 維修零件目錄

注意

HiKOKI電動工具的修理、維護和檢查必須由HiKOKI所認可的維修中心進行。

當尋求修理或其他維護時，將本零件目錄與工具一起提交給HiKOKI所認可的維修中心會對您有所幫助。 在操作和維護電動工具中，必須遵守各國的安全規則和標準規定。

改進

HiKOKI電動工具隨時都在進行改進以適應最新的技術進步。

因此，有些零件可能未預先通知而進行改進。

注

為求改進，本說明書所載規格可能不預先通告而徑予更改。
