产品类型	数字标牌播放器
品牌	研华
型号	DS-082系列
处理器	AMD Ryzen V1807B/V1605B/R1606G
显卡	集成AMD Radeon显卡
内存	2个260针DDR4 SODIMM插槽，每插槽最大16GB
存储	M.2 2242 M键（SATA/NVMe）
视频输出	3或4个HDMI 2.0，最高3840x2160@60Hz
以太网	1个千兆LAN (RTL8111G)
USB接口	2个USB 3.0，2个USB 2.0
串口	1个RS-232（D-sub 9针）
音频	SPDIF/线路输出/麦克风输入复合接口
扩展插槽	M.2 2230 E键（Wi-Fi/蓝牙）
尺寸（长x宽x高）	180 x 190 x 19毫米
重量	0.87公斤（1.92磅）
电源输入	DC 19V，根据型号不同，电流为3.42A或4.74A
工作温度	0°C至40°C（32°F至122°F）
散热方式	主动风扇或无风扇（依型号而定）
安装方式	兼容VESA安装，附带安装支架
保修	2年

常见问题 - DS-082 Advantech

DS-082支持多少个显示器？

DS-082最多支持4个独立显示器，通过HDMI 2.0端口，具体取决于型号。具有4个HDMI输出的型号可以驱动四个4K显示器，刷新率60Hz。

DS-082需要什么类型的电源适配器？

它需要19V直流电源适配器。大多数型号的最小电流为3.42A，DS-082GB-T4A1E型号为4.74A。

我可以安装额外的存储或内存吗？

是的，它有一个M.2 2242插槽用于存储（SATA/NVMe），以及两个DDR4 SODIMM插槽用于内存升级，每插槽最大16GB。

DS-082支持无线连接吗？

它有一个M.2 2230 E键插槽，支持Wi-Fi和蓝牙模块，但不包含在内。您可以安装兼容模块。

兼容哪些操作系统？

DS-082专为Windows和Linux操作系统设计。未列出具体版本，但支持标准x86操作系统。

如何安装DS-082？

使用附带的安装支架和M3螺丝将其固定到VESA兼容支架或直接挂在墙上。支架安装在设备底部。

支持的最大分辨率是多少？

每个HDMI输出支持最高3840x2160（4K）分辨率，刷新率60Hz。

设备是无风扇的吗？

某些型号（DS-082GBF-U0A1E/U6A1E）无风扇，采用被动散热，其他型号使用主动风扇。请查看具体型号。

有哪些串行通信端口？

它有一个RS-232 D-sub 9针串行端口，用于传统设备或控制系统。

保修期是多长？

研华提供自购买之日起2年的材料和工艺缺陷保修。

用户手册 DS-082 Advantech

随附本产品发行的文件为研华公司 2019 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致其他第三方的权益受损，概不负责。

认可声明

IBM, PC/AT, PS/2 和 VGA 为 International Business Machines Corporation 的商标

Intel® 和 ATOM® 为 Intel 的商标

ESS 为 ESS Technology, Inc. 的商标

UMC 为 United Microelectronics Corporation 的商标

SMI 为 Silicon Motion, Inc. 的商标

Creative 为 Creative Technology LTD. 的商标

CHRONTEL 为 Chrontel Inc. 的商标

所有其他产品或商标均为各自所属方的财产

技术支持

如需本产品或研华其他产品更多的信息，请参考研华网站：http://www.advantech.com 如需技术支持与其他服务，请至研华服务网站：http://support.advantech.com.tw/support

料号：2006008200 第一版

中国印刷 2019 年 7 月

产品质量保证 （两年）

从购买之日起，研华为原购买商提供两年的产品保固。但对那些未经授权的维修、人员维修过的产品不予提供保固服务。研华对于不正确地使用、灾难、错误安装而产生的问题有免责权利。

如果研华产品出现故障，在保固期间内我们提供免费维修或更换服务。对于已过保固期限之产品，我们将回酌情收取材料费、人工服务费用。请联系相关业务人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题信息 （如：CPU 频率、使用的研华产品及其他软件、硬件等）。请注意屏幕上出现的任何不正常讯息显示。
2. 打电话给您的供货商，描述故障问题。请提供手册、产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商获得 RMA（Return Material Authorization）序号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供保固服务。
5. 把相关 RMA 序号写在外包装上，并将其运送给销售人员。

符合性声明

FCC B 级

根据 FCC 规则第 15 条，本设备已经过检测并被判定符合 B 级数字设备标准。这些限制旨在为居住环境下的系统操作提供合理保护，使其免受有害干扰。本设备会产生、使用和发射调频能量，如果没有按照手册说明正确安装和使用，可能对无线电通讯造成有害干扰。但即使按照手册说明进行安装和使用，也并不能保证不会产生干扰。若本设备会对无线电或电视信号接收产生有害干扰，用户可透过开关设备进行确认。当本设备产生有害干扰时，用户可采取下面的措施来也解决干扰问题：

■ 调整接收天线的方向或位置
■ 增大本设备与接受器之间的距离
■ 将本设备的电源接头插在与接受器不同电路的电源插座
■ 若需要技术支持，请洽经销商或经验丰富的无线电 / 电视技术人员

技术支持与服务

1. 有关该产品的最新讯息，请访问研华公司网站：http://support.advantech.com.tw

2. 用户若需技术支持，请与当地经销商、业务代表、或研华客服中心联系。进行技术咨询前，用户需完整提供下列各项产品讯息：

- 产品名称及序号

- 附加设备描述

- 用户软件描述（操作系统、版本、应用软件等）

- 产品所出现问题的完整描述

警告与注意

警告！在操作过程中，用户须特别注意该手册中的警告讯息，以免造成人身伤害。

注意！该手册中的注意讯息可帮助用户避免损坏硬件或丢失数据，例如：如果电池放置不正确，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

注！此项提供其它额外信息。

安全指示

1. 请仔细阅读此安全操作说明。

2. 请妥善保存此用户手册供日后参考。

3. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。

4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。

5. 请不要在潮湿环境中使用设备。

6. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。

7. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

8. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

9. 请将电源线布置在人们不易绊到的位置，并不要在电源在线覆盖任何杂物。

10. 请注意设备上的所有警告和注意标语。

11. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超目标电压波动损坏。

12. 请不要让任何液体流入通风口，以免引起火灾或者短路。

13. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

14. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏：

■ 备内部有液体流入；

■ 设备曾暴露在过于潮湿的环境中使用；

■ 备无法正常工作，或您无法通过用户手册来使其正常工作；设备跌落或者损坏；

■ 设备有明显的外观破损。

1. 请勿将设备放置在超出建议温度范围的环境，即不要低于 -20^(-4^) 或高于 60^(140^) ，否则可能会造成设备损坏。

2. 注意：计算机配置了由电池供电的实时时钟电路，若电池更换不正确，将有爆炸危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

3. 根据 IEC 704-1:1982 规定，操作员所在位置音量不可高于 70 分贝。

4. 限制区域：请勿将设备安装于限制区域使用。

5. 免责声明：该安全指示符合 IEC 704-1 要求。研华公司对其内容之准确性不承担任何法律责任。

包装清单

安装系统之前，用户需确认包装中含有本设备以及下面所列各项，并确认设备完好。若有任何不符，请立即与经销商联系。

1 x DS-082

1 x 软件光盘

1 x China RoHS 声明

1 x 说明书

1 x 安装支架

1 x 电源适配器

DS-082 系列型号

1.1 产品简介.....2
1.2 产品性能.....2

1.2.1 一般特性 ..... 2
1.2.2 显示 ..... 2
1.2.3 散热系统 ..... 2

1.3 硬件规格..... 3

1.4 机械规格.....4

1.4.1 尺寸 ..... 4
图 1.1: 机械尺寸.....4
1.4.2 重量 ..... 4

1.5 电源要求.....5

1.5.1 系统电源 5
1.5.2 RTC 电池 5

1.6 环境规格.....5

1.6.1 工作温度 ..... 5
1.6.2 相对湿度 5
1.6.3 储存温度 5
1.6.4 工作时震动规格 ..... 5
1.6.5 工作时冲击规格 ..... 5
1.6.6 安规 ..... 5
1.6.7 EMC 5

第 2 章 硬件安装 …… 7

2.1 前 / 后视图.....8

图 2.1: 前视图.....8
图 2.2: 后视图.....8

2.2 外部 1/0 8

2.2.1 电源开关 ..... 8
图 2.3: 电源开关.....8
2.2.2 电源输入 ..... 8
图 2.4: 电源输入.....8
2.2.3 音频接口 9
图 2.5: 音频接口.....9
2.2.4 网络接口 (LAN) 9
图 2.6: 网络接口 (LAN).....9
2.2.5 HDMI 界面 10
图 2.7: HDMI 界面 ..... 10
2.2.6 USB 界面 ..... 11
图 2.8: USB 界面.....11
2.2.7 COM 界面 ..... 11
图 2.9: COM 埠.....11

2.3 硬件安装.....12

2.3.1 安装储存装置 ..... 12
图 2.10: 安装储存装置.....13
2.3.2 安装 M.2 2230 和内存 ..... 13
图 2.11: 安装 M.2 2230 和内存.....1
2.3.3 安装壁挂支架 ..... 14
图 2.12: 安装 M.2 2230 和内存.....1
2.3.4 安装方向 ..... 14
图 2.13: 安装方向.....1

2.4 限用物质含有情况标示声明书.....15

第 1 章

概述

本章介绍 DS-082 系列产品基本信息。

1.1 产品简介

DS-082 搭载 AMD Ryzen V1000/R1000 处理器，支持 HDMI 3/4 路独立显示输出，并可处理 3840 x 2160 最高分辨率。透过安装支架。使用者可轻易安装 DS-082。并为了方便多重联网需求，DS-082 提供 1 个网络接口，1 个内置 M.2 2230 E Key 扩展槽，可供用户外加无线模块。同时也支持 4 个 USB，1 个 COM（RS-232）端口进行系统集成及扩展应用。

1.2 产品性能

1.2.1 一般特性

■ 搭载 AMD Ryzen V1000/R1000 处理器
■ 支援 3/4 x HDMI、1 x GbE、4 x USB、1 x COM (RS-232)
■ 支援 M.2 2242 M Key 储存空间
■ 内置 M.2 2230 E Key 扩展插槽
■ 超薄设计易于整合与维护

1.2.2 显示

■ HDMI 2.0 x 4 @3840x2160@60Hz
(DS-082GB-T4A1E / DS-082GB-U0A1E / DS-082GBF-U0A1E)
■ HDMI 2.0 x 3 @3840x2160@60Hz
(DS-082GB-U6A1E / DS-082GBF-U6A1E)

1.2.3 散热系统

■ 主动式侧吹风扇
(DS-082GB-T4A1E / DS-082GB-U0A1E / DS-082GB-U6A1E)
■ 无风扇系统
(DS-082GBF-U0A1E / DS-082GBF-U6A1E)

1.3 硬件规格

■ 处理器：AMD Ryzen V1807B/V1605B/R1606G 处理器
■ 系统芯片：Integrated in SOC
■ 显示芯片：Integrated graphics built in Processor
BIOS: AMI uEFI 128 Mbit
■ 系统内存：2 x 260pin DDR4 SODIMM 插槽，单插槽最大可达 16 GB
■ 储存装置：M.2 2242 M Key
■ 看门狗定时器：由研华 SUSIAccess 支援
I0 界面:

- 1 x RS-232
- 3/4 x HDMI
- 4 x USB (2.0 x 2, 3.0 x 2)
- 1 x (SPDIF/Line-out/ Mic-in), support Jack Sense

■ 网络芯片：1 x RTL8111G

20 G, IEC 60068-2-27, 半正弦波, 11 ms 间格

1.6.6 安规

UL, CB, BSMI, CCC

1.6.7 EMC

CE, FCC Class B, BSMI, CCC

第 2 章

硬件安装

本章介绍 DS-082 系列外部 I/O 接口以及硬件安装。

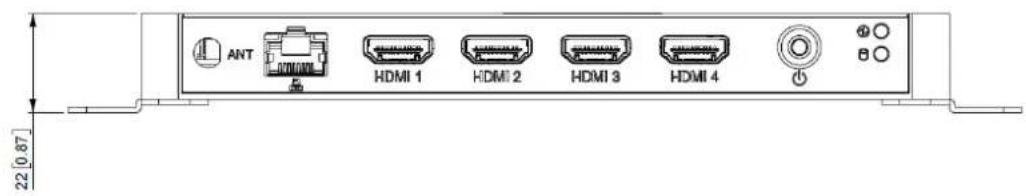

2.1 前 / 后视图

图 2.1: 前视图

图 2.2: 后视图

2.2 外部 I/O

2.2.1 电源开关

DS-082 前面板配有电源开关按钮。按压此钮可开启或关闭系统并支持 5 秒延迟关机。

DS-082 支持 19V DC 电源输入。

DS-082 S/PDIF 接口可输出数字音效至立体音响、耳机、环绕音响或麦克风等设备。同时支持 Jack Sense 功能，可作为音频输出。

图 2.5: 音频接口

2.2.4 网络接口 (LAN)

DS-082 提供 1 个 RJ-45 网络接口，完全符合 IEEE802.3u 10/100/1000 Base-T CSMA/CD 标准。以 LED 显示工作状态或连接状态和速度。

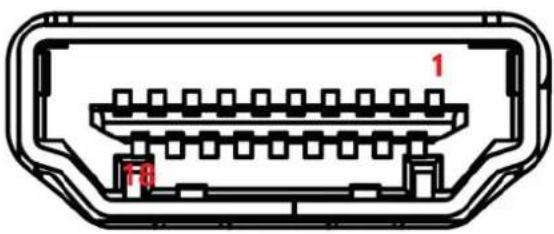

HDMI（高清晰度多媒体接口）是一种全数字化影像和声音传送接口，可以传送未压缩的音频及视讯信号。并支持 HDCP。DS-082 HDMI 界面最高可支持 3840 x 2160 @ 60 Hz 分辨率。（实际所支持的分辨率取决于所使用的显示器）

DS-082 提供 4 个 USB，符合 USB Rev. 2.0/3.0 标准。支持即插即用，即使您连接或断开设备，也无须关闭设备。

图 2.8: USB 界面

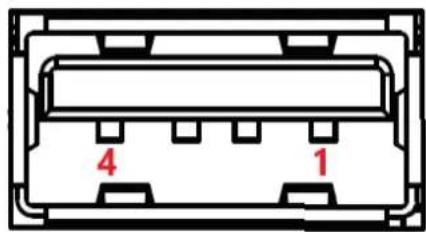

USB 接口接脚定义
Pin Signal
1	VCC
2 USB Data-
3 USB Data+
4	GND

2.2.7 COM 界面

DS-082 提供 1 个 D-sub 9-pin 埠，可支持 RS-232 通信。

图 2.9: COM 埠

COM 接口接脚定义
Pin Signal
1 DCD
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9	RT

2.3 硬件安装

2.3.1 安装储存装置

1. 卸下螺丝后打开顶盖。
2. 安装 M.2 2242 模块，然后用螺丝进行固定。

2.3.2 安装 M.2 2230 和内存

1. 打开底盖即可安装内存模块和 M.2 2230 模块。

图 2.11: 安装 M.2 2230 和内存

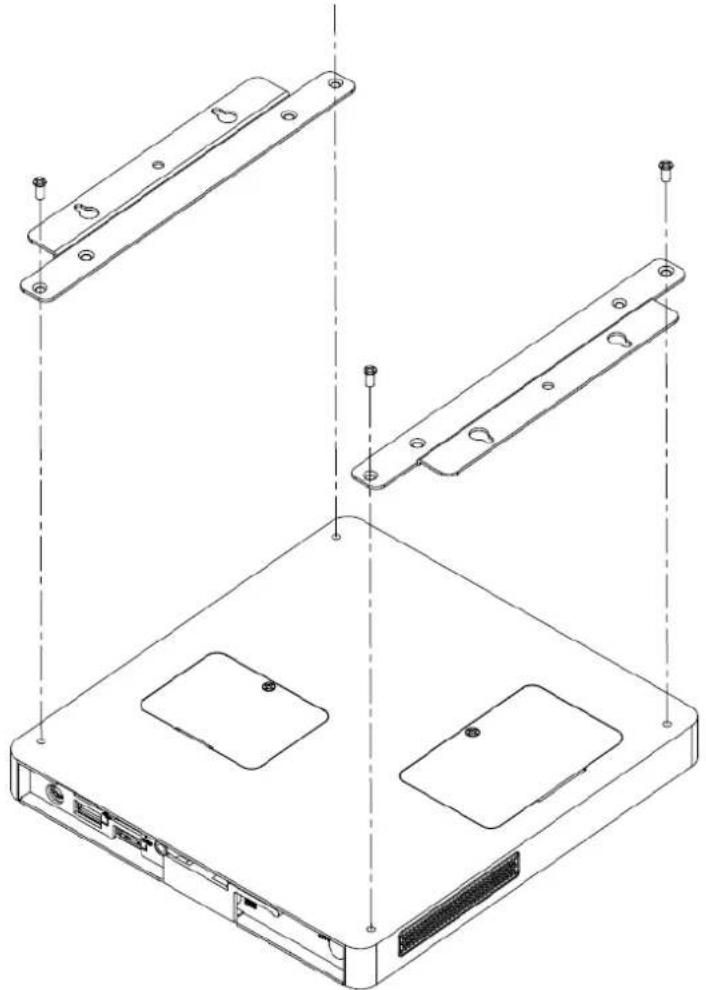

2.3.3 安装壁挂支架

1. 以四颗螺丝锁附壁挂支架。

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻印、翻译或者传输。

所有其他产品名或商标均为各自所属方的财产。

© 研华公司 2019

用戶手冊

隨附本產品發行的檔為研華公司 2019 年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。但是研華公司對於本手冊的使用結果，或者因使用本手冊而導致其它協力廠商的權益受損，概不負責。

認可聲明

IBM, PC/AT, PS/2 和 VGA 為 International Business Machines Corporation 的商標

Intel® 和 ATOM® 為 Intel 的商標

ESS 為 ESS Technology, Inc. 的商標

UMC 為 United Microelectronics Corporation 的商標

SMI 為 Silicon Motion, Inc. 的商標

Creative 為 Creative Technology LTD. 的商標

CHRONTEL 為 Chrontel Inc. 的商標

所有其他產品或商標均為各自所屬方的財產

技術支援

如需本產品或研華其他產品更多的資訊，請參考研華網站：http://www.advantech.com 如需技術支援與其他服務，請至研華服務網站：http://support.advantech.com.tw/support

產品質量保證 （兩年）

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品不予提供品質保證。研華對於不正確的使用、災難、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在質保期內我們提供免費維修或更換服務。對於出保產品，我們將會酌情收取材料費、人工服務費用。請聯繫相關銷售人員瞭解詳細情況。

如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題資訊（例如，CPU 主頻、使用的研華產品及其它軟體、硬體等）。請注意螢幕上出現的任何不正常資訊顯示。
2. 打電話給您的供應商，描述故障問題。請借助手冊、產品和任何有說明的資訊。
3. 如果您的產品被診斷發生故障，請從您的供應商那裡獲得 RMA（Return Material Authorization）序號。這可以讓我們儘快地進行故障產品的回收。
4. 請仔細地包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供品質保證服務。
5. 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。

符合性聲明

FCC B 级

根據 FCC 規則第 15 條，本設備已經過檢測並被判定符合 B 級數字設備標準。這些限制旨在為居住環境下的系統操作提供合理保護，使其免受有害干擾。本設備會產生、使用和發射無線電頻率能量，如果沒有按照手冊說明正確安裝和使用，可能對無線電通訊造成有害干擾。但即使按照手冊說明進行安裝和使用，也並不能保證不會產生干擾。若本設備會對無線電或電視信號接收產生有害干擾，用戶可透過開關設備進行確認。當本設備產生有害干擾時，用戶可採取下面的措施來也解決干擾問題：

■ 調整接收天線的方向或位置
■ 增大本設備與接受器之間的距離
■ 將本設備的電源接頭插在與接受器不同電路的電源插座
若需要技術支援，請洽經銷商或經驗豐富的無線電 / 電視技術人員

技術支援與服務

1. 有關該產品的最新訊息，請訪問研華公司網站：

http://support.advantech.com.tw

1. 用戶若需技術支援，請與當地經銷商、業務代表、或研華客服中心聯繫。進行技術諮詢前，用戶需完整提供下列各項產品訊息：

- 產品名稱及序號

- 附加設備描述

- 用戶軟體描述（操作系統、版本、應用軟體等）

- 產品所出現問題的完整描述

警告與注意

警告！在操作過程中，用戶須特別注意該手冊中的警告訊息，以免造成人身傷害。

注意！該手冊中的注意訊息可幫助用戶避免損壞硬體或丟失數據，例如：如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

註！此项提供其它額外信息。

安全指示

1. 請仔細閱讀此安全操作說明。

2. 請妥善保存此用戶手冊供日後參考。

3. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汗噴霧劑清洗設備。

4. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。

5. 請不要在潮濕環境中使用設備。

6. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。

7. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。

8. 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。

9. 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。

10. 請注意設備上的所有警告和注意標語。

11. 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損壞。

12. 請不要讓任何液體流入通風口，以免引起火災或者短路。

13. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。

14. 如遇下列情況，請由專業人員來維修：

■ 電源線或者插頭損壞；

■ 設備內部有液體流入；

■ 設備曾暴露在過於潮濕的環境中使用；

■ 設備無法正常工作，或您無法通過用戶手冊來使其正常工作；

■ 設備跌落或者損壞；

■ 設備有明顯的外觀破損。

1. 請不要把設備放置在超出我們建議的溫度範圍的環境，否則可能會損壞設備。

2. 注意：如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

3. 根據 IEC 704-1:1982 的規定，操作員所在位置的聲壓級不可高於 70dB(A)。

4. 限制區域：請勿將設備安裝於限制區域使用。

5. 免責聲明：該安全指示符合 IEC 704-1 的要求。研華公司對其內容的準確性不承擔任何法律責任。

包裝清單

安裝系統之前，使用者需確認包裝中含有本設備以及下面所列各項，並確認設備完好。若有任何不符，請立即與經銷商聯繫。

1 x DS-082

1 x 軟體光碟

■ 1 x China RoHS 聲明

1 x 說明書

1 x 安装支架

1 x 電源適配器

DS-082 系列型號

1.2.1 一般特性 ..... 2
1.2.2 顯示 ..... 2
1.2.3 散熱系統 ..... 2

1.3 硬體規格....3

1.4 機構規格....4

1.4.1 尺寸 ..... 4
圖 1.1: 機械尺寸.....4
1.4.2 重量 ..... 4

1.5 電源要求.....4

1.5.1 系統電源 ..... 4
1.5.2 RTC 電池 4

1.6 環境規格.....4

1.6.1 工作温度 4
1.6.2 相對濕度 ..... 4
1.6.3 儲存溫度 4
1.6.4 工作時震動規格 ..... 5
1.6.5 工作時衝擊規格 ..... 5
1.6.6 安規 5
1.6.7 EMC 5

第 2 章 硬體安裝 7

2.1 前 / 後祝圖....8

圖 2.1: 前視圖....8
圖 2.2: 後視圖....8

2.2 外部 1/0 ....8

2.2.1 電源開關 8
圖 2.3: 電源開關....8
2.2.2 電源輸入 8
圖 2.4: 電源輸入....8
2.2.3 音訊介面 9
圖 2.5: 音訊介面....9
2.2.4 網路介面 (LAN) 9
圖 2.6: 網路介面 (LAN)....9
2.2.5 HDMI 介面 ..... 10
圖 2.7: HDMI 介面 ..... 10
2.2.6 USB 介面 ..... 11
圖 2.8: USB 介面.....11
2.2.7 COM 介面 ..... 11
圖 2.9: COM 埠....11

2.3 硬體安裝....12

2.3.1 安装儲存裝置 12
圖 2.10: 安裝儲存裝置.....12
2.3.2 安装 M.2 2230 和記憶體 ..... 13
圖 2.11: 安裝 M.2 2230 和記憶體.....13
2.3.3 安装壁掛支架 ..... 14
圖 2.12: 安裝壁掛支架.....14
2.3.4 安装方向 ..... 14
圖 2.13: 安裝方向.....14

2.4 限用物質含有情況標示聲明書.....15

第 1 章

概述

本章介紹 DS-082 系列產品基本資訊。

1.1 產品簡介

DS-082 搭載 AMD Ryzen V1000/R1000 處理器，支援 HDMI 3/4 路獨立顯示輸出，並可處理 3840 x 2160 最高解析度。透過安裝支架。使用者可輕易安裝 DS-082。並為了方便多重聯網需求，DS-082 提供 1 個網路介面，1 個內置 M.2 2230 E Key 擴充槽，可供使用者外加無線模組。同時也支持 4 個 USB，1 個 COM（RS-232）埠進行系統集成及擴展應用。

1.2 產品性能

1.2.1 一般特性

■ 處理器：AMD Ryzen V1807B/V1605B/R1606G 處理器
■ 系統晶片：Integrated in SOC
■ 顯示晶片：Integrated graphics built in Processor
BIOS: AMI uEFI 128 Mbit
■ 系統記憶體：2 x 260pin DDR4 SODIMM 插槽，單插槽最大可達 16 GB
■ 儲存装置：M.2 2242 M Key
■ 看門狗計時器：由研華 SUSIAccess 支援
I0 介面:

- 1 x RS-232
- 3/4 x HDMI
- 4 x USB (2.0 x 2, 3.0 x 2)
- 1 x (SPDIF/Line-out/ Mic-in), support Jack Sense

■ 網路晶片：1 x RTL8111G

- 速度：100/1000 Mbps

- 介面：1 x RJ-45 jacks with LED

最高解析度：

- 3840 x 2160 @ 60Hz

■ 擴展：

- M. 2 2230 E Key x 1

1.4 機構規格

1.4.1 尺寸

$$ 1 8 0 \times 1 9 0 \times 1 9 \mathrm{mm} (7. 0 9 ^ {\prime \prime} \times 7. 4 8 ^ {\prime \prime} \times 0. 7 5 ^ {\prime \prime}) (\mathrm{WxDxH}) $$

圖 1.1: 機械尺寸

1.4.2 重量

$$ 0. 8 7 \mathrm{kg} (1. 9 2 \mathrm{lbs}) $$

1.5 電源要求

1.5.1 系統電源

■ 最小電源輸入：DC19V，3.42A (DS-082GB-U0A1E/ DS-082GBF-U0A1E/ DS-082GB-U6A1E/ DS-082GBF-U6A1E)
■ 最小電源輸入：DC19V，4.74A (DS-082GB-T4A1E)

1.5.2 RTC 電池

$$ \text { BATTERY 3V 195mAh BR2032 } $$

1.6 環境規格

1.6.1 工作溫度

$$ 0 ^ {\circ} \quad C - 4 0 ^ {\circ} C (3 2 ^ {\sim} 1 2 2 ^ {\circ} F) \text { with } 0. 7 \mathrm{m/s} \text { airflow } $$

1.6.2 相對濕度

$$ 95 \% @ 40 ^ {\circ} \mathrm{C(非凝结)} $$

1.6.3 儲存溫度

$$ - 2 0 ^ {\circ} \quad \mathrm{C} - 6 0 ^ {\circ} \quad \mathrm{C} (- 4 - 1 4 0 ^ {\circ} \quad \mathrm{F}) $$

1.6.4 工作時震動規格

0.5 Grms, IEC 60068-2-64, 隨機, 5 \~ 500 Hz, 1 hr/axis

1.6.5 工作時衝擊規格

20 G, IEC 60068-2-27, 半正弦波, 11 ms 間格

1.6.6 安規

UL, CB, BSMI, CCC

1.6.7 EMC

CE, FCC Class B, BSMI, CCC

第 2 章

硬體安裝

本章介紹 DS-082 系列外部 I/O 介面以及硬體安裝。

2.1 前 / 後視圖

圖 2.1: 前視圖

圖 2.2: 後視圖

2.2 外部 I/O

2.2.1 電源開關

DS-082 前面板配有電源開關按鈕。按壓此鈕可開啟或關閉系統並支援 5 秒延遲關機。

DS-082 支援 19V DC 電源输入。

DS-082 S/PDIF 介面可輸出數位音效至立體音響、耳機、環繞音響或麥克風等設備。同時支持 Jack Sense 功能，可作為音訊輸出。

圖 2.5: 音訊介面

2.2.4 網路介面 (LAN)

DS-082 提供 1 個 RJ-45 網路介面，完全符合 IEEE802.3u 10/100/1000 Base-T CSMA/CD 標準。以 LED 顯示工作狀態或連接狀態和速度。

Pure electrical connector diagram without any text, numbers, or symbols

圖 2.6: 網路介面 (LAN)

網路介面(LAN)接腳定義

Pin Signal

1 MDI0+

2 MDI0-

3 MDI1+

4 MDT1-

5 GND

6 GND

7 MDI2+

8 MDI2-

9 MDT3+

10 MDI3-

11 VCC

12 ACT

13 +V3.3 & Link1000#

14 +V3.3 & Link100#

2.2.5 HDMI 介面

HDMI （高清晰度多媒體介面）是一種全數位化影像和聲音傳送介面，可以傳送未壓縮的音訊及視訊信號。並支持 HDCP。DS-082 HDMI 介面最高可支援 3840 x 2160 @ 60 Hz 解析度。（實際所支援的解析度取決於所使用的顯示器）

DS-082 提供 4 個 USB，符合 USB Rev. 2.0/3.0 標準。支援隨插即用，即使您連接或斷開設備，也無須關閉設備。

圖 2.8: USB 介面

USB 介面接腳定義
Pin Signal
1	VCC
2 USB Data-
3 USB Data+
4	GND

2.2.7 COM 介面

DS-082 提供 1 個 D-sub 9-pin 埠，可支援 RS-232 通信。

圖 2.9: COM 埠

COM 介面接腳定義
Pin Signal
1 DCD
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9	RI

2.3 硬體安裝

2.3.1 安装儲存裝置

1. 卸下螺絲後打開頂蓋。
2. 安装 M.2 2242 模組，然後用螺絲進行固定。

2.3.2 安裝 M.2 2230 和記憶體

1. 打開底蓋即可安裝記憶體模組和 M.2 2230 模組。

圖 2.11: 安裝 M.2 2230 和記憶體

2.3.3 安装壁掛支架

1. 以四顆螺絲鎖附壁掛支架。

使用前請檢查核實產品的規格。本手冊僅作為參考。產品規格如有變更，恕不另行通知。未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有其他產品名或商標均為各自所屬方的財產。

©研華公司 2019
