Notice BIOSTAR H61MHV3 - page 86
86 / 109
查看手册 : English EN 한국어 KO Русский RU 中文 ZH
请选择您的语言并填写邮箱：我们将为您发送专门翻译的版本。
产品类型 主板
品牌 映泰
型号 H61MHV3
CPU 插槽 LGA1155
芯片组 Intel H61
内存支持 双通道 DDR3 1066/1333/1600 MHz，最高 16 GB（2 个插槽）
存储接口 4 个 SATA II（3 Gb/s）
USB 端口 8 个 USB 2.0（4 个后置，4 个通过插针）
扩展插槽 1 个 PCIe 3.0 x16，1 个 PCIe 2.0 x1
网卡 瑞昱 RTL8111H，10/100/1000 Mbps
音频 ALC897，7.1 声道高清音频
后置 I/O 1 个 PS/2，1 个 VGA，1 个 HDMI，4 个 USB 2.0，1 个网口，3 个音频接口
内置 I/O 4 个 SATA，2 个 USB 2.0 插针，1 个 COM 插针，前面板插针，音频插针，喇叭插针，CMOS 清除跳线
外形尺寸 uATX（191 毫米 x 170 毫米）
电源接口 24 针 ATX，4 针 ATX12V
操作系统支持 Windows 7/8/8.1/10
重量（约） 0.5 千克
维护 保持干燥清洁；避免静电放电；操作前断开电源
安全注意事项 在稳定表面上使用；避免尖锐边缘；确保 CPU 正确安装，不要用力；使用足够的电源
可修复性 标准可更换组件（CPU、内存、扩展卡）；CMOS 清除以重置 BIOS
一般信息 有关详细的 BIOS 设置、驱动程序安装和故障排除，请参阅用户手册。

常见问题 - H61MHV3 BIOSTAR

映泰 H61MHV3 支持哪些 CPU？
它支持 LGA1155 封装的 Intel Core i7/i5/i3、Pentium 和 Celeron 处理器。请查看 biostar.com.tw 上的 CPU 支持列表了解具体型号。
这款主板使用什么类型的内存？
它使用 DDR3 内存，运行频率为 1066、1333 或 1600 MHz。两个插槽支持最多 16 GB 非 ECC 模块。要使用双通道，请在两个插槽中安装相同模块。
映泰 H61MHV3 有集成显卡吗？
是的，如果您的 CPU 有集成显卡（如 Intel HD Graphics）。它支持 VGA 和 HDMI 输出。两个端口的最大分辨率均为 1920 x 1200 @60Hz。
有多少个 SATA 端口？
有 4 个 SATA II（3 Gb/s）端口，用于连接硬盘或固态硬盘。
我可以在主板上使用 USB 3.0 吗？
不能，这款主板只提供 USB 2.0 端口。它有 4 个后置端口和 4 个通过内部插针的端口。
如何更新 BIOS？
您可以使用 BIOSTAR BIOS-FLASHER（通过 U 盘）或 BIOS 更新实用程序（Windows，在线或文件）更新 BIOS。更新后务必加载优化默认值。
如果系统无法启动，我该怎么办？
检查电源线连接，确保 内存 正确安装，并确认 CPU 安装正确。如果使用新 CPU，请确保其受支持。如有必要，通过跳线 JCMOS1 清除 CMOS。
如何清除 CMOS？
断开交流电源，短接跳线 JCMOS1 的引脚 1-2 持续 5 秒，然后将跳线恢复正常（引脚 1-2 断开）。开机并在 BIOS 中加载优化默认值。
支持哪些操作系统？
支持 Windows 7、8、8.1 和 10。请查看映泰网站以获取更新。
主板有 M.2 插槽吗？
没有，映泰 H61MHV3 没有 M.2 插槽。它仅使用 SATA II 进行存储。

用户关于以下问题的提问 H61MHV3 BIOSTAR

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 墙壁插座 免费PDF格式！查找您的手册 H61MHV3 - BIOSTAR 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 H61MHV3 品牌 BIOSTAR.

用户手册 H61MHV3 BIOSTAR

本裝置經測試，證實依據FCC規範第15篇規定，符合Class B數位裝置的限制。這些限制意旨在提供合理的保護以防範有害的干擾。本設備會產生、使用並發出無線射頻能量，如未依指示進行安裝與使用，可能會對無線電通訊造成有害的干擾。然而，無法保證在任一特定安裝情況下不會產生任何干擾。如果本設備確實對無線電或電視收訊造成有害的干擾(可透過開啟和關閉設備電源的方式確定)，則我們鼓勵使用者嘗試下列其中一項或多項方式來改善干擾情況：

  • 重新調整接收天線的方向或位置。
  • 增加設備與接收器之間的間隔距離。
  • 將設備連接至與接收器所接電路不同的電源插座。
  • 諮詢經銷商或有經驗的無線電/電視技術人員以尋求協助。

本用户手册内容的變更，恕不另行通知，製造商保留變更的權利。

本用户手册的所有内容若有任何錯誤，製造商沒有義務為其承担任何責任。所有商標和產品名稱均有其各自所有權。

未經過書面許可，不得以任何形式(部分或全部)複製此手冊資料。

免責說明

本手冊內容為BIOSTAR®智慧財產權，版權歸BIOSTAR®所有。我們本著對用戶負責的態度，精心地編寫該手冊，但不保證本手冊的內容完全準確無誤。BIOSTAR®有權利在不知會用戶的前提下對產品不斷地進行改良、升級及對手冊內容進行修正，實際狀況請以產品實物為準。本手冊為純技術文檔，無任何暗示及影射第三方之內容，且不承擔排版錯誤導致的用戶理解歧義混淆。本手冊中所涉及的第三方註冊商標所有權歸其製造商或品牌所有人。

BIOSTAR H61MHV3 - 免責說明 - 1

CE符合性簡短聲明

我們聲明此產品符合現行標準，並滿足2004/108/CE。

2006/95/CE 和 1999/05/CE 指令規定的所有基本要求。

防靜電操作規則

靜電可能嚴重損壞您的設備，在處理主板以及其它的系統設備的時候要特別注意，避免和主板上的系統零件的不必要接觸，保持在抗靜電的環境下工作，避免靜電放電可能對主板造成損壞，當在您的機箱中插入或者移除設備時，請確保電源處於關閉狀態，廠商對於不遵照本操作規則或者不遵守安全規範而對主板造成的損壞概不負責。

BIOSTAR H61MHV3 - 防靜電操作規則 - 1

警告 主板易受靜電損壞 請遵守操作規則

BIOSTAR H61MHV3 - 防靜電操作規則 - 2

目錄

第一章: 主板介绍 …… 3

1.1 前言 .... 3
1.2 包装配件.... 3
1.3 主板特性.....4
1.4 後側面板介面 ..... 5
1.5 主板結構圖 6

第二章: 硬體安裝 .... 7

2.1 中央處理器(CPU)....7
2.2 散熱片 9
2.3 風扇接頭.....10
2.4 系統記憶體 10
2.5 擴充插槽....12
2.6 跳線設定....13
2.7 接頭和插槽 14

第三章: UEFI BIOS和軟體....17

3.1 UEFI BIOS設定 17
3.2 更新BIOS....17
3.3 軟體 21

第四章:幫助訊息 22

4.1 驅動程式安裝與注意事項 ..... 22
4.2 AMI BIOS 提示音代碼 23
4.3 AMI BIOS 開機自檢代碼 23
4.4 問題解答....25

附錄：產品中有毒有害物質或元素的名稱及含量 26

第一章: 主板介绍

1.1 前言

感謝您選購我們的產品，在開始安裝主板前，請仔細閱讀以下安全指導說明：

  • 選擇清潔穩定的工作環境。
  • 操作前請確保電腦關閉電源。
  • 從抗靜電袋取出主板之前，先使用靜電消除器或防靜電手環去除靜電以確保安全。
  • 避免觸摸主板上的零件，手持電路板的邊緣，請勿折彎或按壓電路板。
  • 安裝之後，確認沒有任何小零件置於機箱中，一些小的零件可能會引起電流短路並可能損壞設備。
  • 確保電腦遠離危險區域，如：高溫、潮濕、靠近水源的地方。須確保電腦遠離危險。
  • 電腦的工作溫度應保持在0-45°C之間。
  • 為避免受傷，請注意以下幾點：
    主板或連接器上尖銳的針腳機箱上的粗糙邊緣和尖角損壞的電纜可能引起短路

1.2 包装配件

  • Serial ATA排線 x2
  • ATX機箱後側I/O面板 x1
  • 安装指南 x1
  • 驅動光碟 x1 (包括安裝驅動)

注意

》此清單可能因銷售區域或主板型號不同而有差異，相關標準配備詳情請咨詢當地經銷商。

1.3 主板特性

規格
CPU支援支援LGA1155插槽,Intel® CoreTM i7 / i5 / i3處理器和Intel® Pentium®處理器/Intel® Celeron®處理器*請瀏覽映泰網站www.biostar.com.tw獲得CPU的支援列表
晶片組Intel® H61
記憶體支援雙通道DDR3 1066/1333/16002x DDR3 DIMM插槽,支援最高容量為16GB每根DIMM支援non-ECC 512MB/1/2/4/8 GB DDR3記憶體模組*DDR3 1600記憶體模組(取決於CPU)*請瀏覽映泰網站www.biostar.com.tw獲得記憶體的支援列表
儲存4x SATA II接頭(3Gb/s)
網路Realtek RTL8111H10/100/1000 Mb/s半/全雙功能,自動協商模式
音效ALC8977.1聲道,支援高解析音效輸出
USB 6x USB 2.0連接埠(後側面板4個連接埠,內建接頭支援4個連接埠)
擴充插槽1x PCIe 2.0 x1插槽1x PCIe 3.0 x16插槽(x16模式,頻寬取決於CPU)
後側面板接頭1x PS/2鍵盤/滑鼠連接埠1x VGA連接埠1x HDMI連接埠4x USB 2.0連接埠1x LAN連接埠3x 音效接孔
內建接頭連接埠4x SATA III接頭(6Gb/s)1x USB2.0連接埠(每個接頭支援2個USB2.0連接埠)1x 電源插槽(4-pin)1x 電源插槽(24-pin)1x CPU風扇接頭1x 系統風扇接頭1x 前置面板接頭1x 前置音效接頭1x 內部立體聲揚聲器接頭1x 清除CMOS組態資料接頭1x 序列埠接頭
主板尺寸uATX型式規格191 mm x 170 mm
操作系統支援Windows 7/8/8.1/10*如有增加或減少任何OS支援,Biostar保留不預先通知的權利。

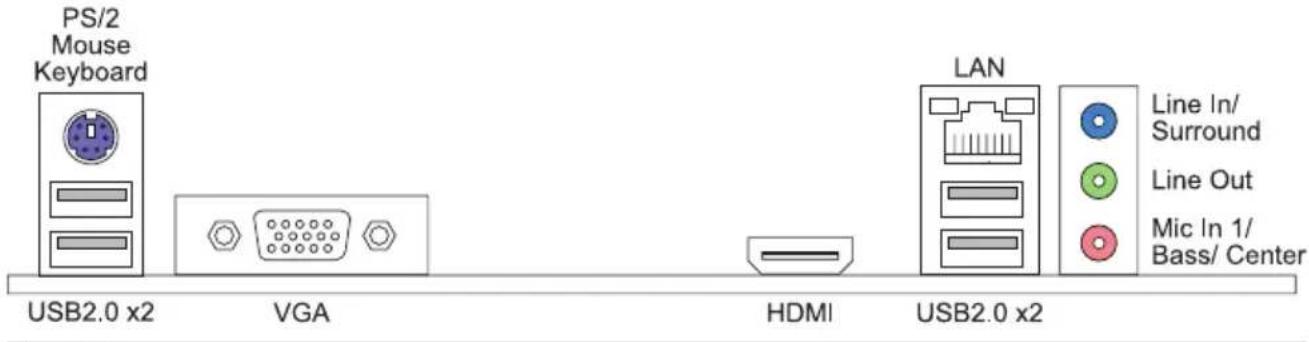

1.4 後側面板介面

PS/2 Mouse Keyboard USB2.0 x2 VGA HDMI LAN Line In/ Surround Line Out Mic In 1/ Bass/ Center

注意

》僅Intel集成顯卡處理器支援HDMI/VGA連接埠。
》最大解析度：

HDMI: 1920 x 1200 @60Hz，符合HDMI 1.4a規範

VGA: 1920 x 1200 @60Hz

》當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
》主板可同時支援2種顯示連接埠輸出。顯示輸出的配置可以在英特爾圖形驅動程式工具中進行選擇。

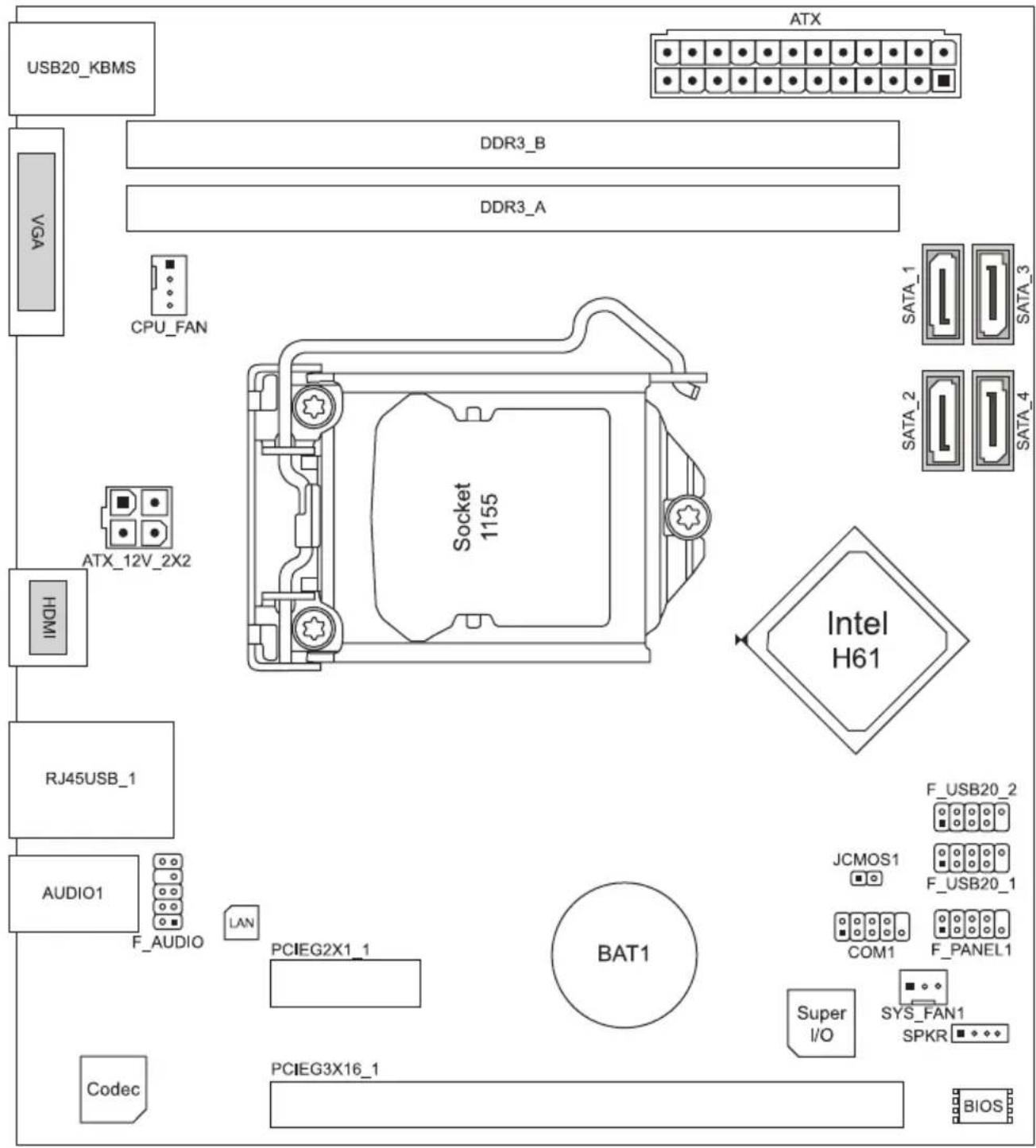

1.5 主板結構圖

USB20_KBMS VGA CPU_FAN ATX DDR3_B DDR3_A ATX SATA_1 SATA_3 SATA_2 SATA_4 ATX_12V_2X2 Socket 1155 Intel H61 RJ45USB_1 AUDIO1 F_AUDIO LAN PCIEG2X1_1 BAT1 F_USB20_2 JCMOS1 F_USB20_1 COM1 F_PANEL1 Super I/O SYS_FAN1 SPKR Codec PCIEG3X16_1 BIOS

注意

》■標示為針腳1

第二章: 硬體安裝

2.1 中央處理器(CPU)

步驟1: 找到主板上的CPU插槽。

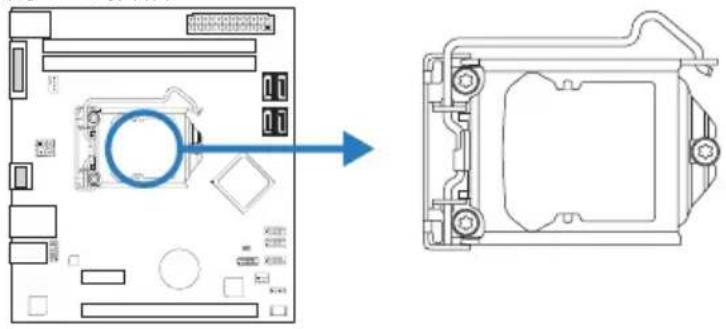

BIOSTAR H61MHV3 - 中央處理器(CPU) - 1

» 安裝前請取掉針腳保護蓋，並妥善保管以備使用。移開CPU後，請蓋上保護蓋以確保針腳不會被損壞。
》主板可能配有兩種不同的針腳保護蓋，請參照以下指示取掉保護蓋。

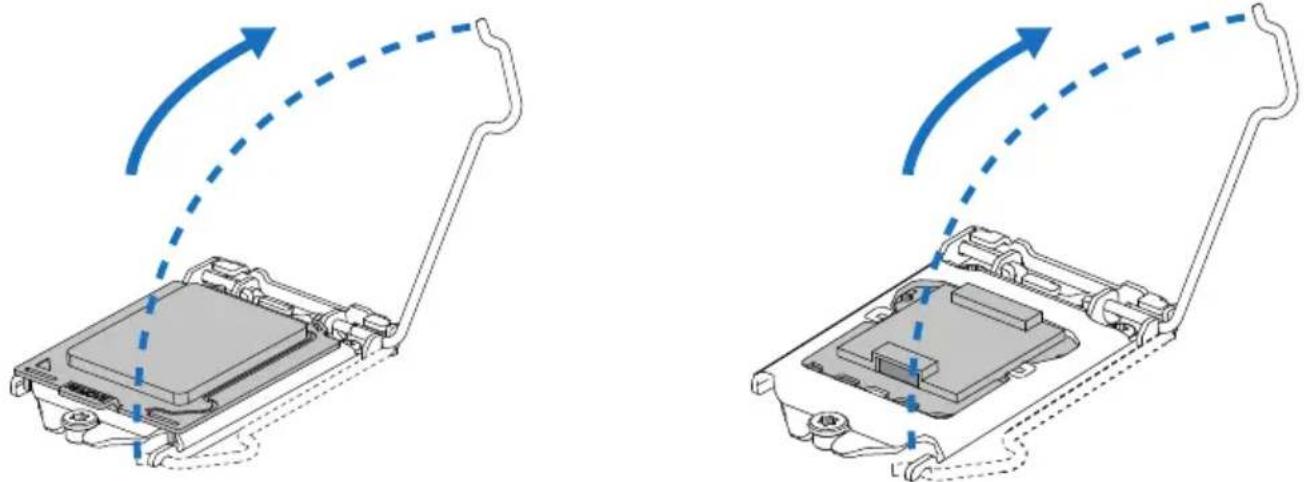

步驟2: 將拉桿從插糟移出並向上抬起。

BIOSTAR H61MHV3 - 中央處理器(CPU) - 2

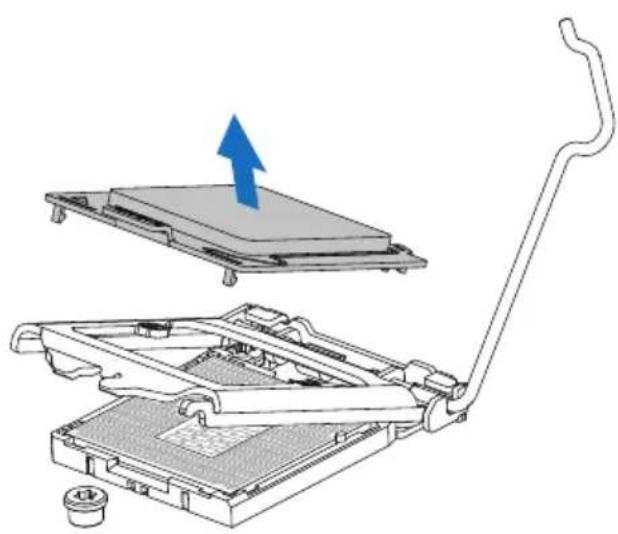

步驟3: 取掉針腳保護蓋。

BIOSTAR H61MHV3 - 中央處理器(CPU) - 3

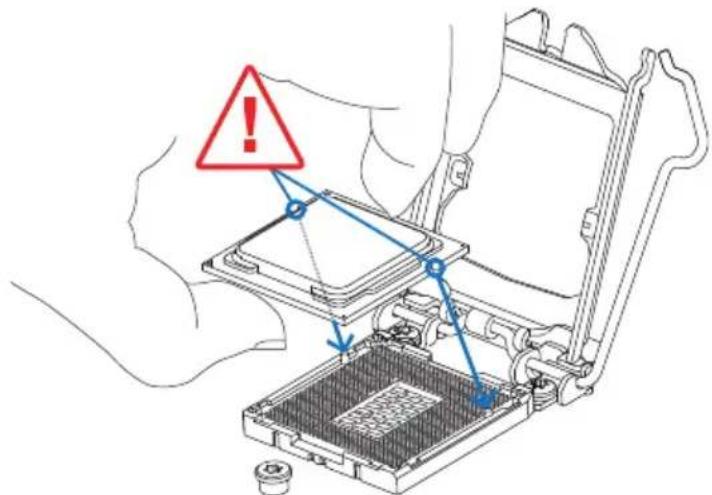

步驟4: 按照箭頭的指示方向，將CPU上的切口對準插槽上相對應的位置，然後將CPU放入插槽處。

BIOSTAR H61MHV3 - 中央處理器(CPU) - 4

» 請確保安裝為LGA1155插座設計的CPU。
》CPU必須按正確的方向放入，請勿強行將CPU放進插槽以免造成CPU損壞。

2.2 散熱片

步驟1: 請將CPU風扇零件置於CPU頂部，確保四個固定件對齊主板上的插孔，調整其方位，使風扇電線與CPU風扇接孔間距最近。確保固定件與插槽垂直指向散熱片。

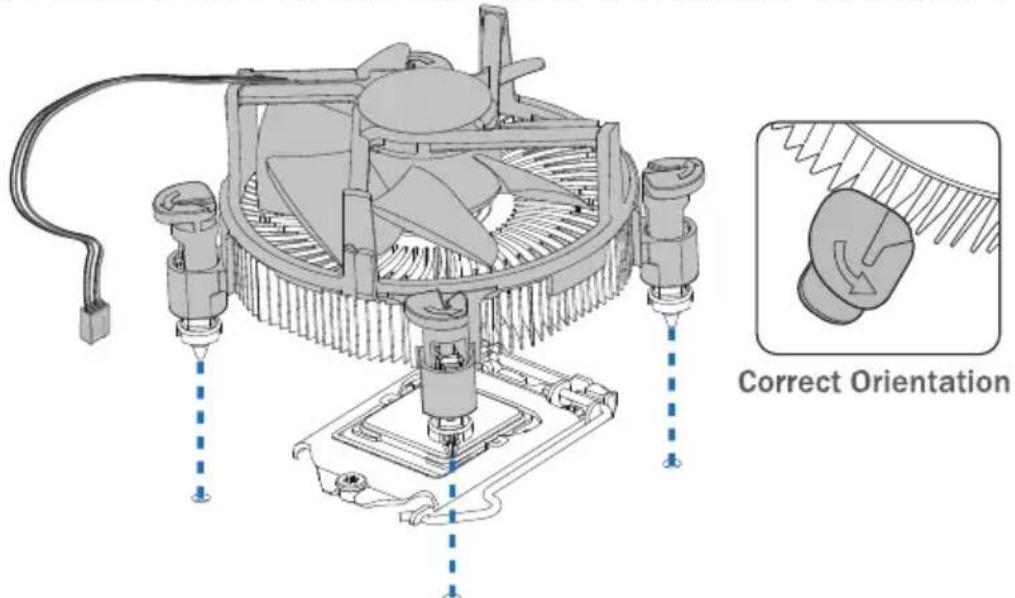

BIOSTAR H61MHV3 - 散熱片 - 1

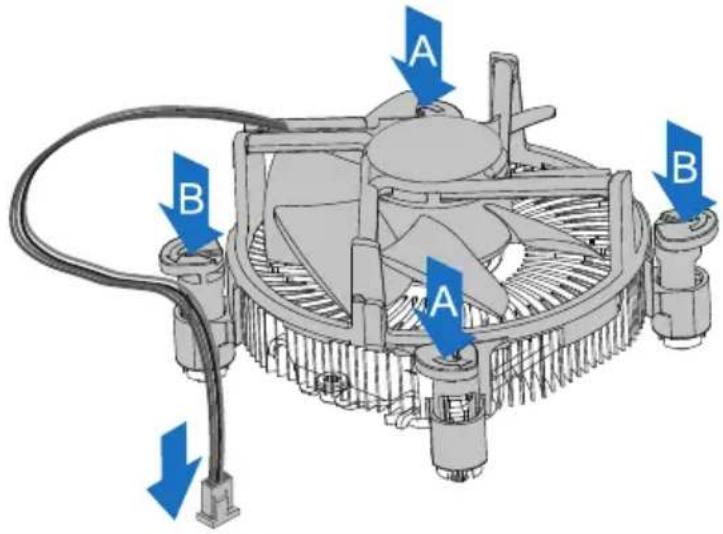

步驟2: 依序把對角2個固定件同時向下按壓，以固定風扇，完成CPU安裝。

A B A B

注意

》如有必要，在安裝散熱風扇前請先塗抹散熱膏於CPU表面。
» 請務必連接CPU風扇接孔。
》請參照CPU散熱片的使用安裝手冊獲得正確的安裝訊息。

2.3 風扇接頭

此風扇接頭支援電腦上設置的冷卻風扇，風扇電纜和連接器可能因風扇製造商而有差異。

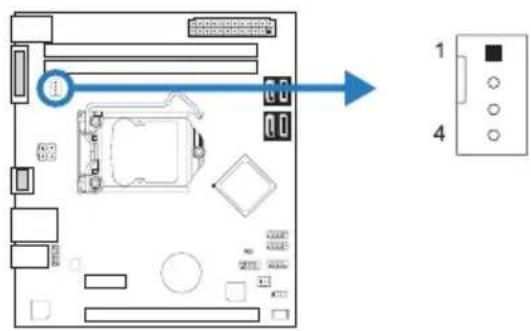

CPU_FAN: 風扇接頭
BIOSTAR H61MHV3 - 風扇接頭 - 1

» CPU_FAN · SYS_FAN1支援4個針腳和3針腳接頭；接線時請注意紅線是正級需接到第二個針腳，黑線接地需接到接地針腳。

2.4 系統記憶體

DDR3記憶體模組

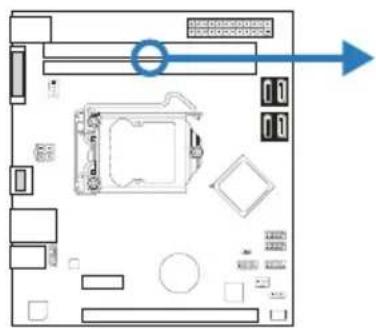

BIOSTAR H61MHV3 - 系統記憶體 - 1

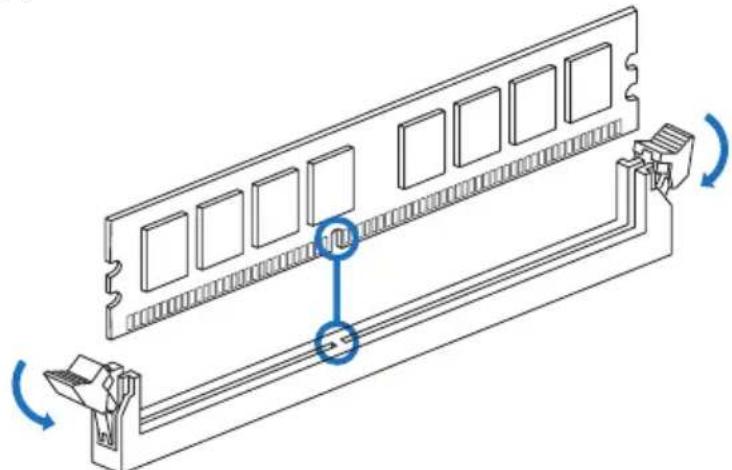

步驟1: 向外按壓固定夾以解鎖DIMM插槽。對準插槽上的DIMM，以使DIMM上的槽口與插槽上的缺口符合。

BIOSTAR H61MHV3 - 系統記憶體 - 2

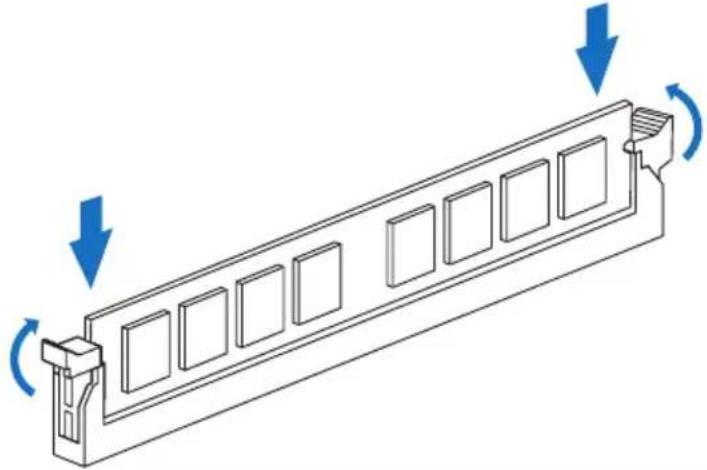

步驟2: 垂直將DIMM牢固地插入插槽，直到固定夾扣跳回原位，並且DIMM正確就位。

BIOSTAR H61MHV3 - 系統記憶體 - 3

》如果DIMM未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。

記憶體容量

DIMM插槽位置 DDR3模组 總記憶用量
DDR3_A 512MB/1GB/2GB/4GB/8GB最大為16GB.
DDR3_B 512MB/1GB/2GB/4GB/8GB

雙通道記憶安裝

為啟動主板雙通道功能，使用記憶體模組必須符合以下要求：成對安裝相同密度的記憶體模組。如下表所示

雙通道狀態 DDR3_A DDR3_B
Disabled O X
Disabled X O
Enabled O O

(“O”表示記憶體已安裝，“X”表示記憶體未安裝。)

注意

» 當安裝多個記憶模組時，我們建議使用相同品牌和容量的記憶體於主板上。

2.5 擴充插槽

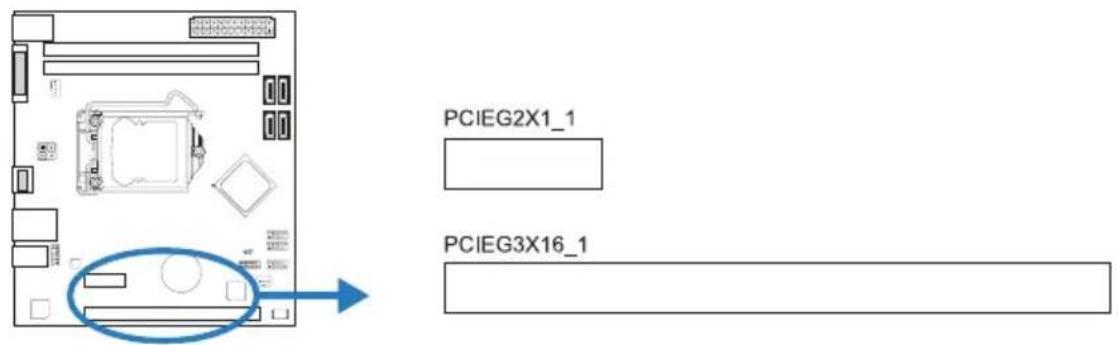

PCIEG2X1_1 PCIEG3X16_1

PCIEG3X16\_1: PCI-Express Gen3 x16 插槽(x16模式)

  • 符合PCI-Express 3.0規範。
  • 最大帶寬總計為32GB/s。

PCIEG2X1\_1: PCI-Express Gen2 x1 插槽

  • 符合PCI-Express 2.0規範。
  • 每個資料傳輸頻寬高達500MB/s；總頻寬為1GB/s。

安裝擴充卡

請參照以下步驟安裝擴充卡：

  • 安裝擴充卡前請閱讀擴充卡的相關指示說明。
  • 打開電腦機箱後蓋，移除螺絲和插槽支架。
  • 將擴充卡按照正確的方向插入插槽，直到擴充卡完全固定住。
  • 用螺絲將擴充卡的金屬支架固定到機箱後置面板。(僅安裝顯示卡時適用此步驟)
  • 將電腦機箱後蓋閉合。
  • 開機。如有必要，可為擴充卡更改BIOS設定。
  • 安裝擴充卡的驅動。

注意

》請注意，如果要安裝或卸下螺絲，則需要使用M2型螺絲起子。建議不要使用不符合規格的螺絲起子，否則可能會造成螺絲損壞。

2.6 跳線設定

下圖顯示為如何安裝跳線。當跳帽放置在針腳上時，跳線為關閉(close)狀態。若跳帽未放置在針腳上時，則跳線為打開(open)狀態。下圖顯示如何設置跳線。

針腳 打開 針腳 關閉 針腳1-2

關閉

BIOSTAR H61MHV3 - 跳線設定 - 1

BIOSTAR H61MHV3 - 跳線設定 - 2

BIOSTAR H61MHV3 - 跳線設定 - 3

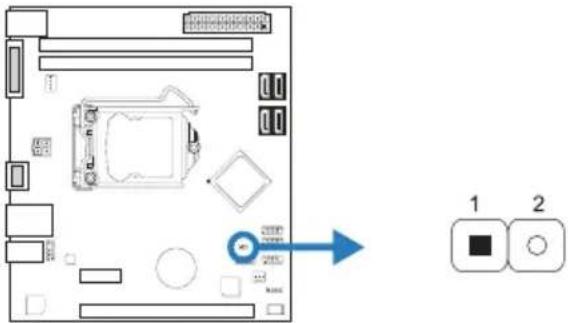

JCMOS1: 清空CMOS 跳線

用戶可清空CMOS數據並恢復BIOS安全設定，請依照以下步驟操作以免造成主板損壞。

BIOSTAR H61MHV3 - JCMOS1: 清空CMOS 跳線 - 1

  1. 關閉AC電源。
  2. 將跳線設置成1-2接腳短路，建議可以使用一個金屬物體如螺絲起子同時觸碰1-2針腳。
  3. 等待5秒鐘。
  4. 清空CMOS數據後，請確認跳線設定為1-2針腳打開。
  5. 打開AC電源。
  6. 開機後按下鍵進入BIOS設定。

2.7 接頭和插槽

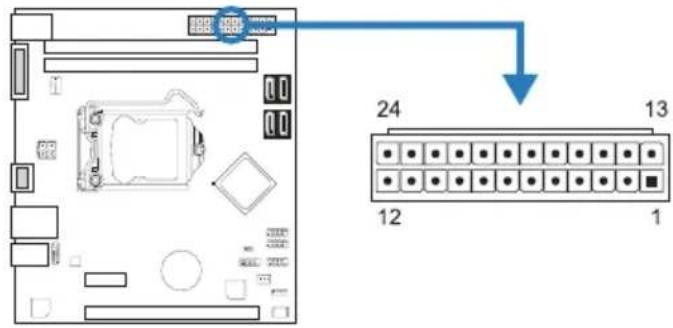

ATX: ATX電源插槽

為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。

24 13 12 1

針定義針定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15接地3接地
16 PS_ON 4 +5V
17接地5接地
18接地6 +5V
19接地7接地
20 NC 8 PW_OK
21 +5V 9 噚醒電壓+5V
22 +5V 10 +12V
23 +5V 11 +12V
24接地12 +3.3V

ATX\_12V\_2X2: ATX電源插槽

此插槽為CPU電路提供+12V電壓。

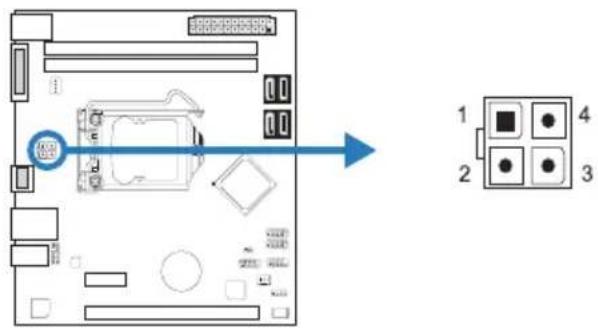

BIOSTAR H61MHV3 - ATX\_12V\_2X2: ATX電源插槽 - 1

》開機前，請確保ATX、ATX 12V 2X2插槽都已插上電源。
》電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議您使用具有更高功率輸出的電源供應器。

F\_PANEL: 前置面板接頭

此10針腳接頭包含開機，重新啟動，硬碟指示燈和電源指示燈。

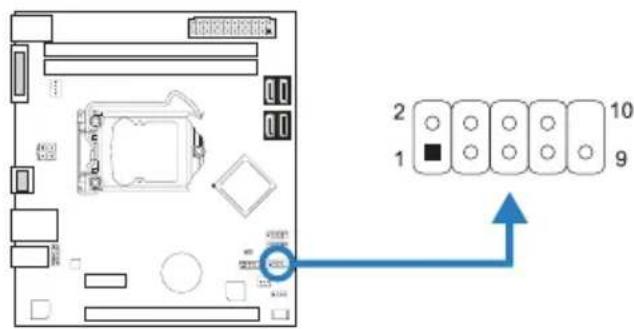

BIOSTAR H61MHV3 - F\_PANEL: 前置面板接頭 - 1

針定義功能針定義功能
1HDD LED(+)硬碟指2Power LED (+)電源指 示燈
3HDD LED(-) 4Power LED (-)
5接地重啓 按鈕 86電源按鈕開機 按鈕
7重啓接 地
9NCNC10NANA

SPKR: 揚聲器接頭

此4針腳接頭提供您連接揚聲器。

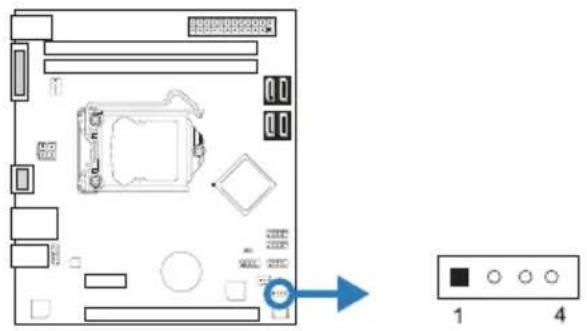

BIOSTAR H61MHV3 - SPKR: 揚聲器接頭 - 1

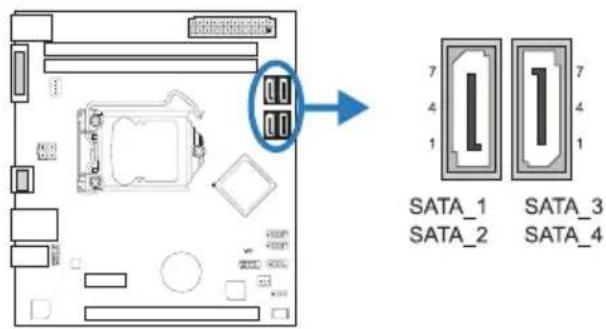

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: Serial ATA 2.0接頭

此接頭通過SATA數據線連接SATA硬碟。

SATA_1 SATA_3 SATA_2 SATA_4

F\_USB20\_1/F\_USB20\_2: 前置面板USB 2.0接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得連接。

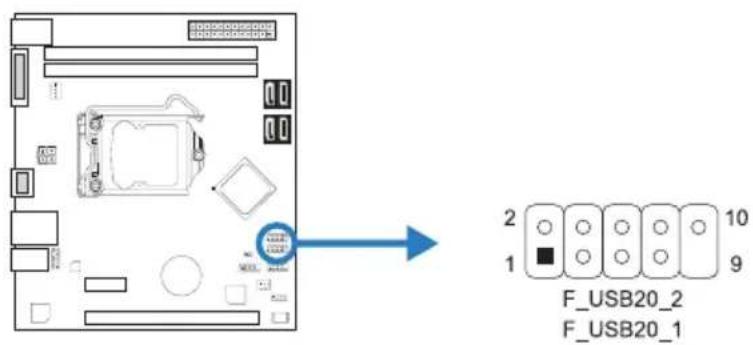

F_USB20_2 F_USB20_1

此接頭可連接音效輸出數據線，支援HD(高解析)音效和AC' 97。

BIOSTAR H61MHV3 - F\_USB20\_1/F\_USB20\_2: 前置面板USB 2.0接頭 - 2

》當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
》建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。
》如果要連接使用AC' 97前置音效輸出數據線，請關閉“前置面板插孔檢測功能”。此功能在系統音效工具中可見。

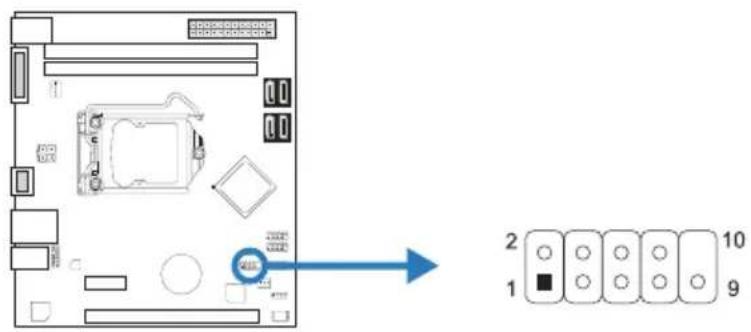

COM1: 序列埠接頭

此主板提供序列埠接頭可接至RS-232接頭。

BIOSTAR H61MHV3 - COM1: 序列埠接頭 - 1

針定義
1 載波檢測
2 接收資料
3發送數據
4 資料終端備妥
5 接地訊號
6 資料集備妥
7輸送要求
8 清除發送
9 震鈴指示器
10 Key

第三章: UEFI BIOS和軟體

3.1 UEFI BIOS設定

  • BIOS設定程式可用於查看與更改電腦的BIOS設定。開機進行自動檢測時，按鍵可進入BIOS設定程式。
  • 更多相關UEFI BIOS設置訊息，請參考網站上的UEFI BIOS手冊。

3.2 更新BIOS

以下任意一種工具都可以更新BIOS:

  • BIOSTAR BIO-Flasher: 使用此工具，BIOS可透過硬碟上的檔案更新、USB驅動更新或者CD-ROM 更新。
  • BIOSTAR BIOS更新工具: 能夠在Windows環境下自動更新。使用此工具，BIOS可透過硬碟上的檔案更新、USB驅動更新、CD-ROM更新或者從網站上的檔案執行下載更新。

BIOSTAR BIO-Flasher

注意

》此工具僅允許可使用FAT32/16格式化或單個分區的存儲設備。
》更新BIOS時若關機或重啓系統將導致系統啟動失敗。

使用BIOSTAR BIO-Flasher更新BIOS

  1. 進入網站下載與主板相符的最新BIOS檔案。
  2. 然後儲存BIOS檔案到USB隨身碟。(僅支援FAT/FAT32格式)
  3. 插入包含BIOS檔案的USB隨身碟到USB連接埠。

  4. 開機或重啓後，在自動檢測過程中按鍵。

  5. 進入開機自我檢測(POST)螢幕畫面後，BIO-FLASHER程式跳出。選擇搜尋BIOS檔案。

  6. 選擇合適的BIOS檔案件，並按“Yes”執行BIOS更新程式。

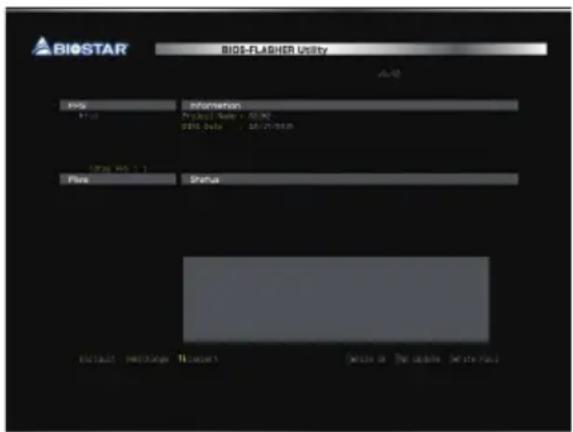

BIOSTAR BIG-FLAGHER Utility AV42 File Information Print Print Copy 50.00 00% Data - 16/2019 Size Web 2.1 File Status NCTAAT Hardware T1access Device or [ ] database [ ] file path

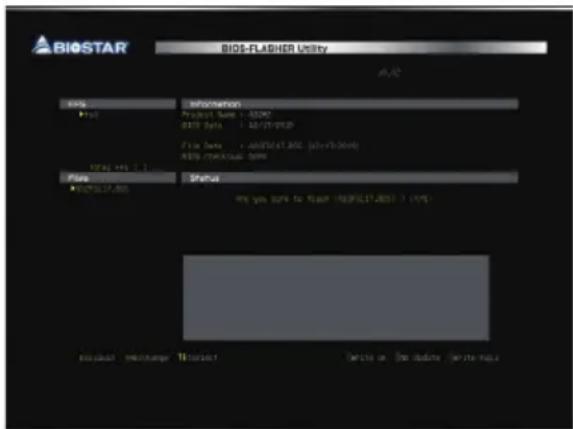

BIOSTAR H61MHV3 - 注意 - 2

  1. BIOS更新完成後則會彈出一個對話框，要求您重新啟動系統。按鍵重新啟動系統。

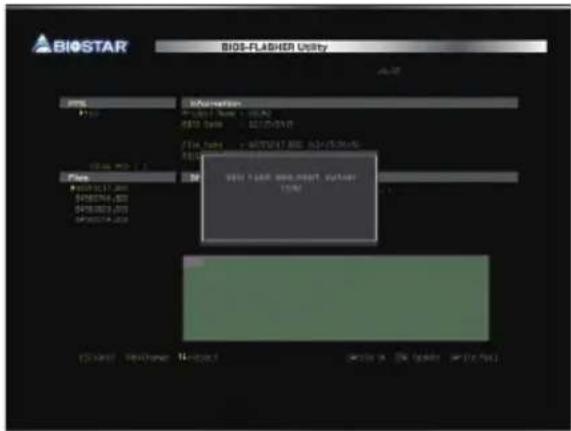

BIOS-FLASHER Utility File Path: 01/07/2017 File Path: 01/07/2017 File Path: 01/07/2017 File Path: 01/07/2017 File Path: 01/07/2017 File Path: 01/07/2017 File Path: 01/07/2017 File Path: 01/08/2017 File Path: 01/08/2017 File Path: 01/08/2017 File Path: 01/08/2017 File Path: 01/08/2017 File Path: 01/08/2017 File Path: 01/08/2017 File Path: -01/08/2017 File Path: -01/08/2017 File Path: -01/08/2017 File Path: -01/08/2017 File Path: -01/08/2017 File Path: -01/08/2017 File Path: -01/08/2016 File Path: -01/08/2016 File Path: -01/08/2016 File Path: -01/08/2016 File Path: -01/08/2016 File Path: -01/08/2016 File Path: -01/08/2016 File Path: -01/09/2016 File Path: -01/09/2016 File Path: -01/09/2016 File Path: -01/09/2016 File Path: -01/09/2016 File Path: -01/09/2016 File Path: -01/10/2016 File Path: -01/10/2016 File Path: -01/10/2016 File Path: -01/10/2016 File Path: -01/10/2016 File Path: -01/11/2016 File Path: -01/11/2016 File Path: -01/11/2016 File Path: -01/12/2016 File Path: -01/12/2016 File Path: -01/13/2016 File Path: -01/13/2016 File Path: -01/14/2016 File Path: -01/14/2016 File Path: -01/15/2016 File Path: -01/15/2016 File Path: -01/16/2016 File Path: -01/16/2016 File Path: -01/17/2016 File Path: -01/17/2016 File Path: -01/18/2016 File Path: -01/18/2016 File Path: -01/19/2016 File Path: -01/20/2016 File Path: -01/21/2016 File Path: -01/22/2016 File Path: -01/23/2016 File Path: -01/24/2016 File Path: -01/25/2016 File Path: -01/26/2016 File Path: -01/27/2016 File Path: -01/28/2016 File Path: -01/29/2016 File Path: -01/30/2016 File Path: -01/31/2016 File Path: -02/32/2016 File Path: -02/33/2016 File Path: -02/34/2016 File Path: -02/35/2016 File Path: -02/36/2016 File Path: -02/37/2016 File Path: -02/38/2016 File Path: -02 /

  1. 當系統啟動並顯示全螢幕標誌時，按鍵進入BIOS設定。

進入BIOS設定程式後，請選擇，使用功能下載系統優化預設值，然後選擇以重新啟動電腦。完成BIOS更新。

BIOS更新工具（通過網路）

  1. 用DVD驅動安裝BIOS Update Utility。

  2. 使用此功能時，請確保電腦已連接到網路。

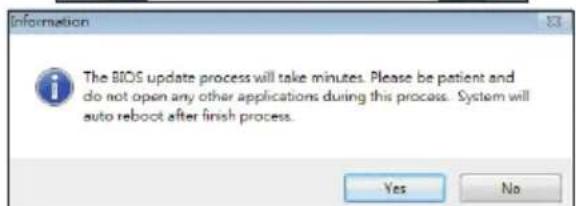

  3. 啟動BIOS更新工具，然後點擊 “Online Update” 按鈕。

  4. 螢幕跳出是否執行更新BIOS程式的對話框，點擊“Yes”開始更新BIOS。

  5. 如果BIOS有新版本，螢幕會跳出提示您下載最新版本的對話框。點擊“Yes”下載。

  6. 完成下載後，螢幕跳出提示您更新 BIOS 的對話框，點擊“Yes”開始更新。

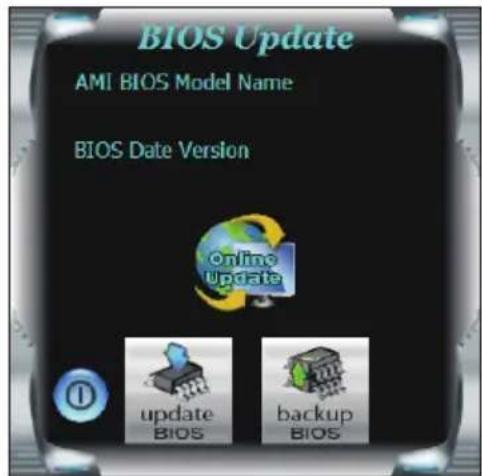

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update BIOS backup BIOS

BIOSTAR H61MHV3 - BIOS更新工具（通過網路） - 2

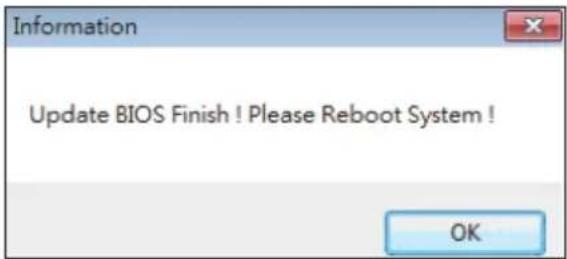

  1. 更新程式結束後，螢幕跳出提示您重新開機引導系統的對話框。點擊“OK”重啟。

BIOSTAR H61MHV3 - BIOS更新工具（通過網路） - 3

  1. 當系統啟動並顯示全螢幕標誌時，按鍵進入BIOS設定。

進入BIOS設定程式後，請選擇，使用功能下載系統優化預設值，然後選擇以重新啟動電腦。完成BIOS更新。

BIOS更新工具（通過BIOS文件）

  1. 用DVD驅動安裝BIOS更新工具。

  2. 從我們的網站www.biostar.com.tw 下載合適的BIOS.

  3. 在主頁面打開BIOS Update Utility，然後點擊“Update BIOS”按鈕。

  4. 螢幕跳出是否執行更新BIOS程式的對話請求，點擊“OK”開始更新BIOS。

  5. 選擇BIOS檔案的存放目錄。然後選擇合適的BIOS檔案，點擊“Open”。

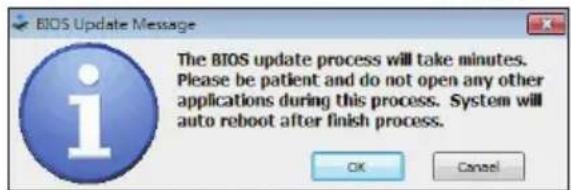

更新BIOS要花幾分鐘時間，請耐心等待。

  1. BIOS更新過程結束後，點擊“OK”重新啟動。

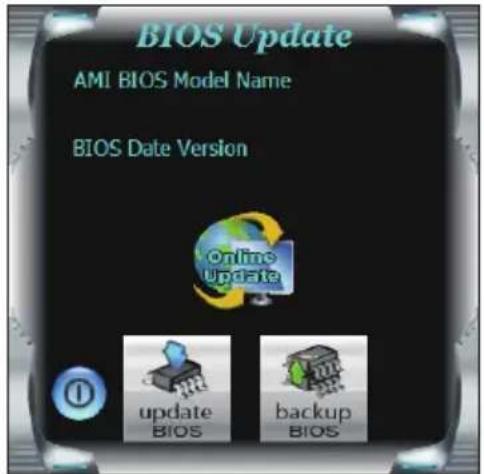

BIOS Update AMI BIOS Model Name BIOS Date Version online Update update Bios backup Bios

BIOSTAR H61MHV3 - BIOS更新工具（通過BIOS文件） - 2

  1. 當系統啟動並顯示全螢幕標誌時，按鍵進入BIOS設定。

進入BIOS設定程式後，請選擇，使用功能下載系統優化預設值，然後選擇以重新啟動電腦。完成BIOS更新。

BIOS備份

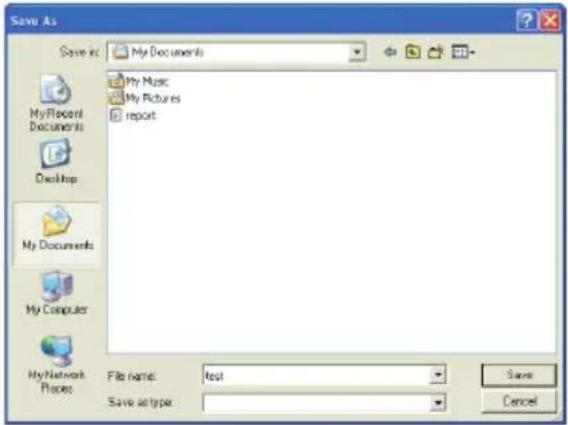

點擊BIOS備份按鈕，選擇備份檔案內的合適目錄命名，然後點擊“Save”。

BIOSTAR H61MHV3 - BIOS備份 - 1

  1. 將光碟放入光碟機，若Autorun功能已啟動，則會顯示驅動安裝程式。
  2. 選擇Software Installation，然後點擊各軟體圖示。
  3. 根據螢幕上的指令完成安裝。

啟動軟體

安裝程式完成後，桌面上將出現軟體圖示。請雙擊圖示啟動軟體工具。

注意

》所有軟體的相關訊息和內容若有變更，恕不另行通知。為使系統性能更佳，軟體會不斷升級。
》下面的圖片和訊息僅供參考，此主板的實際訊息和設定可能與手冊略有差異。

BIOScreen 工具

此實用工具可以將開機畫面個性化。您可以選擇BMP格式來自定義電腦開機畫面。

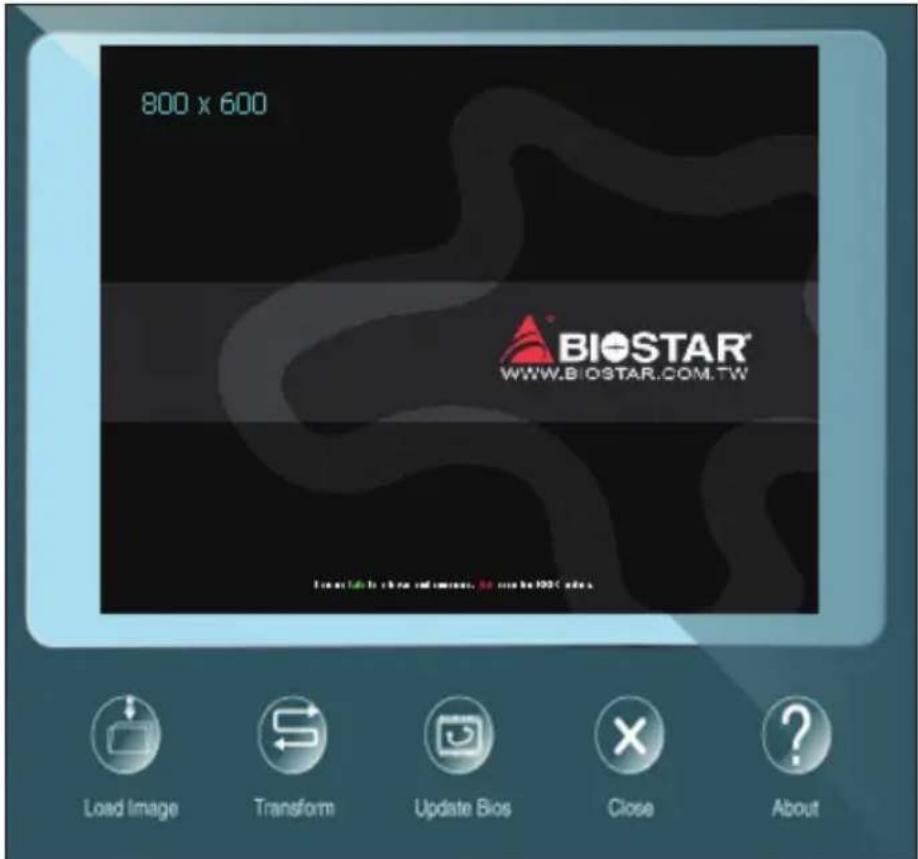

BIOSTAR H61MHV3 - BIOScreen 工具 - 1

  • 載入圖片(Load Image)：選擇圖片作為開機畫面。
  • 轉換(Transform)：轉換圖片並預覽。
  • 更新BIOS(Update Bios)：將圖片寫入BIOS記憶體，然後完成更新。

第四章:幫助訊息

4.1 驅動程式安裝注意事項

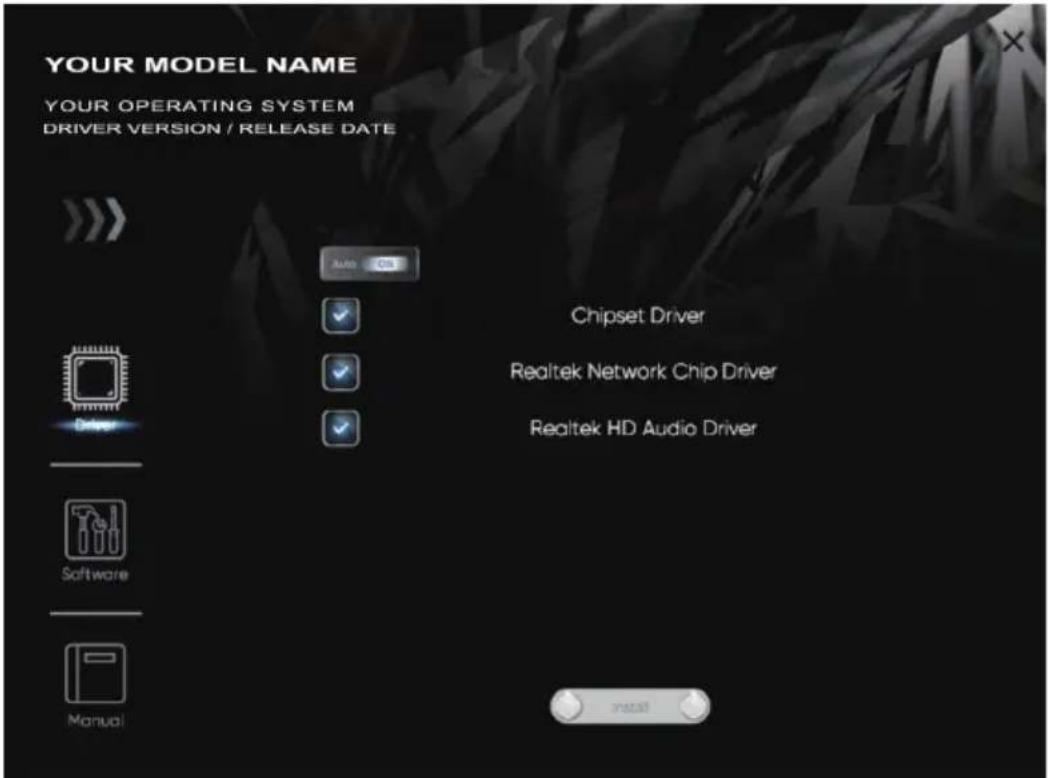

為獲得更好的系統性能，在操作系統安裝完成後，請插入您的系統驅動光碟並安裝。插入DVD後，將出現如下所示畫面。

YOUR MODEL NAME YOUR OPERATING SYSTEM DRIVER VERSION / RELEASE DATE Auto Ctrl Chipset Driver Realtek Network Chip Driver Realtek HD Audio Driver Software Manual Install

此設定將自動檢測您的主板和操作系統。

A. 驅動程式安裝

安裝驅動程式，請點擊Driver圖示。設定指南將自動檢測您的主板和操作系統。點擊各設備驅動程式，以開始安裝程序。

B. 軟體安裝

安裝軟體，請點擊Software圖示。設定指南將列出系統可用軟體，點擊各軟體名稱，以開始安裝程序。

C. 使用手册

除了書本形式的手冊，我們也提供光碟形式的使用指南。點擊Manual圖示，瀏覽可用相關使用指南。

注意

》若在放入驅動程式DVD之後此窗口仍沒有出現，請由檔案瀏覽器尋找並執行驅動光碟下的SETUP.EXE檔案。
》如果需要Acrobat Reader打開manual檔案。請從網站http://get.adobe.com/reader/下載最新版本的Acrobat Reader軟體。
》插圖中使用的主板可能與實際的主板不同。這些插圖僅供參考。

4.2 AMI BIOS 提示音代碼

啟動區塊模組提示音代碼

提示音次數 含義
持續提示音 記憶體錯誤或未找到記憶體模塊

BIOS 開機自檢提示音代碼

提示音次數 含義
1 系統引導成功
8 顯示記憶體錯誤(視訊介面卡)

4.3 AMI BIOS 開機自檢代碼

代碼 含義
10 PEI核心啟動
11 CPU Pre-memory初始化啟動
15 北橋Pre-memory初始化啟動
19 南橋Pre-memory初始化啟動
2B 記憶體初始化,讀取SPD數據
2C 記憶體初始化,檢測Memory presence
2D 記憶體初始化,程式化記憶體資訊
2E 記憶體初始化,配置記憶體
2F 記憶體初始化(其他)
31 記憶體安裝完成
32 CPU post-memory初始化
33CPU post-memory初始化,Cache初始化
34 CPU post-memory初始化,AP處理器初始化
35 CPU post-memory初始化,BSP選擇
36 CPU post-memory初始化,SMM初始化
37 北橋Post-Memory初始化啟動
3B 北橋Post-Memory初始化
4F DXE IPL啟動
60 DXE核心啟動
F0 韌體復原BIOS(自動恢復)
F1 使用者復原BIOS(強制恢復)
F2 復原程式啟動
F3 找到韌體映像
F4 載入韌體映像
E0 S3喚醒啟動
E1 執行S3啟動腳本
E2 重新發送影像
E3 系統S3待機導向
60 DXE核心啟動
61 NVRAM初始化
62 安裝南橋運轉服務
63 CPU DXE初始化
68 PCI HB初始化
69 北橋DXE初始化
6A 北橋DXE SMM初始化
代碼含義
70南橋DXE初始化
71南橋DXE SMM初始化
72南橋設備初始化
78南橋DXE初始化
79ACPI模組初始化
90引導程式設備選擇BDS啟動
91驅動連接啟動
92PCI匯流排初始化
93PCI匯流排熱拔插控制器初始化
94PCI匯流排列舉
95PCI匯流排請求資源
96PCI匯流排分配資源
97控制台輸出設備連接
98控制台輸入設備連接
99高級IO初始化
9AUSB初始化啟動
9BUSB重置
9CUSB檢測
9DUSB啓用
A0IDE初始化
A1IDE重置
A2IDE檢測
A3IDE啓用
A4CSI初始化
A5CSI重置
A6CSI檢測
A7CSI啓用
A8設置校對密碼
A9設置開始
AB設置輸入等待
AD準備啟動環境
AE傳統啟動環境
AF退出啟動環境
B0虛擬位址圖開始
B1虛擬位址圖結束
B2傳統可選ROM初始化
B3系統重置
B4USB熱插拔
B5PCI匯流排熱插拔
B6清理NVRAM
B7配置重設(NVRAM設定重設)

注意

》此窗若出現表格未列出的代碼，請聯繫我們的技術支援。

4.4 問題解答

問題 解決方法
1. 系統沒有電,電源指示燈不亮,電源風扇不轉動。2. 鍵盤上的指示燈不亮。1. 確定電源線是否接好。2. 更換線材。3. 聯繫技術支援。
系統不起作用。鍵盤指示燈亮,電源指示燈亮,硬碟正常運作。用力按壓記憶體兩端,確保記憶體安置於插槽中。
系統不能從硬碟啟動,但能從光碟啟動。1. 檢查硬碟與主板的連線,確定各連線是否確實接好,檢查標準CMOS設定中的驅動類型。2. 硬碟隨時都有可能壞掉,所以備份硬碟數據是很重要的。
系統只能從光碟啟動。硬碟能被讀,應用程式能被使用,但是不能從硬碟啟動。1. 備份數據和應用程式。2. 重新格式化硬碟。使用備份磁碟重新安裝應用程式和數據。
螢幕顯示“Invalid Configuration”或“CMOS Failure”。再次檢查系統設備,確定設定是否正確安裝了第二個硬碟再次檢查系統設備,確定設定是否正確。
安裝了第二個硬碟後,系統不能啟動。1. 正確設定主/從硬碟跳線。2. 運轉安裝程式,選擇正確的驅動類型。與驅動器廠商聯繫,尋求驅動相容性的技術支援。

CPU過熱保護系統

在開啓系統數秒後如有自動關機的現象，這說明CPU保護功能已被啟用。CPU過熱時，防止損壞CPU，主機將自動關機，系統則無法重新啟動。

此種情況下，請仔細檢查。

  1. CPU 散熱器平放在CPU表面。
  2. CPU風扇能正常旋轉。
  3. CPU風扇旋轉速度與CPU運行速度相符。

確認後，請按以下步驟緩解CPU保護功能。

  1. 切斷電源數秒。
  2. 等待幾秒鐘。
  3. 插上電源開啓系統。

或是:

  1. 清除CMOS數據。(查看 “Close CMOS Header: JCMOS1” 部分)
  2. 等待幾秒鐘。
  3. 重啓系統。

附录：产品中有毒有害物质或元素的名称及含量

部件名称有毒有害物质或元素
铅(Pb)汞(Hg)铜(Cd)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
PCB板○○○○○○
结构件○○○○○○
芯片及其它主动零件X○○○○○
连接器X○○○○○
被动电子元器件X○○○○○
焊接金属○○○○○○
线材○○○○○
助焊剂,散热膏,标签及其它耗材○○○○○○

O：表示该有毒有害物质在该部件所有均质材料中的含量在SJ/T11363-2006标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：在芯片及其它主动零件、连接器、被动电子元器件Pb栏位中有打X，表示Pb在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但均符合欧盟ROHS指令豁免条款。

手册助手
由Anthropic提供支持
等待您的消息
产品信息

品牌 : BIOSTAR

型号 : H61MHV3

类别 : 墙壁插座
