产品类型	主板
外形尺寸	ATX
尺寸	305 mm x 225 mm
CPU插槽	LGA1151
芯片组	Intel B150
内存支持	4x DDR4 DIMM，双通道，最大64GB，2133/1866 MHz
存储接口	1个SATA Express，6个SATA III（6 Gb/s），支持AHCI
局域网	1个Intel I219V，10/100/1000 Mbps
音频	ALC892，7.1声道，高清音频
USB接口	6个USB 3.0（4个后置，2个通过插针），6个USB 2.0（2个后置，4个通过插针）
扩展插槽	1个PCIe 3.0 x16（x16），1个PCIe 3.0 x16（x4），1个PCIe 3.0 x1，3个PCI
后置I/O	1个PS/2，1个DVI-D，1个VGA，1个HDMI，1个LAN，2个USB 2.0，4个USB 3.0，6个音频插孔
内置I/O	1个24针ATX，1个8针ATX 12V，1个CPU风扇，2个系统风扇，前面板，音频，USB 2.0/3.0插针，COM端口，S/PDIF输出，清除CMOS
电源供应	ATX 24针和8针连接器，建议电源功率 > 450W
操作系统支持	Windows 7、8.1（64位）、10（64位）
散热	1个CPU风扇接口（4针），2个系统风扇接口（4针）
特殊功能	双BIOS开关，LN2模式跳线，RGB LED灯带接口（5050），ECO/运动模式触摸按钮，RACING GT软件
包装内容	4根SATA线，后置I/O挡板，用户手册，驱动DVD，可选LED灯带

常见问题 - B150GT5 BIOSTAR

如何在B150GT5主板上安装CPU？

找到LGA1151插槽，抬起杠杆，移除保护盖，对齐CPU缺口，轻轻放下，锁定杠杆。确保方向正确，并在安装散热器前涂抹导热膏。

支持哪些内存模块？

该主板支持DDR4 2133/1866 MHz非ECC模块，最大总容量64GB。双通道时，在DIMMA1+DIMMB1或DIMMA2+DIMMB2中安装相同配对。超频至3200 MHz仅在Z170芯片组上支持。

如何更新BIOS？

使用POST屏幕上的BIOSTAR BIOS刷写工具或Windows中的BIOS更新工具。从biostar.com.tw下载最新BIOS文件，保存到FAT32格式的USB驱动器，然后按照屏幕指示操作。更新后，加载优化默认设置。

如何清除CMOS？

断开交流电源，找到电池附近的JCMOS1跳线，使用金属物短接引脚1-2五秒钟，然后恢复为开路（默认）。开机并在BIOS中加载最佳默认设置。

双BIOS开关的作用是什么？

BIOS_SW1开关允许您在主BIOS（ROM1）和备份BIOS（ROM2）之间选择。相应的LED亮起指示活动ROM。系统通电时请勿切换。

如何连接前面板音频？

将机箱前置音频线连接到F_AUDIO1接口（首选HD Audio）。对于AC'97，在音频工具中禁用“前面板插孔检测”。确保针脚对齐正确。

安装新显卡后系统无法启动怎么办？

检查显卡是否完全插入PCIe插槽并连接电源线。确保电源功率足够。必要时清除CMOS。对于板载显卡，移除显卡进行测试。

系统开机后不久关机如何排查？

这表明CPU过热保护。检查CPU散热器是否安装正确、风扇是否旋转、是否涂抹导热膏。清除CMOS并等待后再开机。确保环境温度低于45°C。

ECO/运动模式按钮有什么作用？

这些触摸按钮切换电源模式：ECO降低性能以节能，运动模式最大化性能。它们在Windows中通过RACING GT工具工作。LED颜色相应变化。

如何安装RGB LED灯带？

将5050 RGB LED灯带连接到5050_RGBLED1接口（12V，G，R，B）。灯带为可选配件，部分包装包含。使用RACING GT软件控制颜色和效果。

用户手册 B150GT5 BIOSTAR

依照FCC条款第15部分的规定，本装置已经通过测试并且符合Class B级数字装置的限制。此条款限制了在安装过程中可能造成的有害射频干扰并提供了合理的防范措施。本装置在使用时会产生无线射频辐射，如果没有依照本手册的指示安装和使用，可能会与无线通讯装置产生干扰。然而，并不保证在特定的安装下不会发生任何干扰。

如果关闭和重新开启本设备后，仍确定本装置造成接收广播或电视的干扰，用户可以使用以下列表中的一种或多种方法来减少干扰：

重新安装或调整接收天线。

增加本设备与接收设备之间的距离。

连接设备连接到不同的插座以便于两个设备使用不同的回路。

咨询经销商或富有经验的无线电工程师，以获得更多资讯。

本用户手册内容的变更，恕不另行通知，制造商没有解释的义务。

本用户手册的所有内容若有任何错误，制造商没有义务为其承担任何责任。所有商标和产品名称均有其各自所有权。

未经过书面许可，不得以任何形式（部分或全部）复制此手册信息。

免责说明

本手册内容系BIOSTAR®知识产权，版权归BIOSTAR®所有。我们本着对用户负责的态度，精心地编写该手册，但不保证本手册的内容完全准确无误。BIOSTAR®有权在不知会用户的前提下对产品不断地进行改良、升级及对手册内容进行修正，实际状况请以产品实物为准。本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。本手册中所涉及的第三方注册商标所有权归其制造商或品牌所有人。

CE符合性简短声明

我们声明此产品符合现行标准，并满足2004/108/CE。

2006/95/CE 和 1999/05/CE 指令规定的所有基本要求。

防静电操作规则

静电可能严重损坏您的设备，在处理主板以及其它的系统设备的时候要特别注意，避免和主板上的系统组件的不必要接触，保证在抗静电的环境下工作，避免静电放电可能对主板造成损坏，当在您的机箱中插入或者移除设备时，请保证电源处于断开状态，厂商对于不遵照本操作规则或者不遵守安全规范而对主板造成的损坏不负责。

警告主板易受静电损坏请遵守操作规则

目录

第一章: 主板介绍 …… 3

1.1 前言 .... 3
1.2 包装清单.... 3
1.3 主板特性.....4
1.4 后置面板接口 5
1.5 主板布局图 …… 6

第二章: 硬件安装 7

2.1 中央处理器(CPU) 7
2.2 散热片 9
2.3风扇接头....10
2.4 系统内存....10
2.5 扩展槽 12
2.6 跳线设置..... 13
2.7 接口和插槽 ..... 14
2.8 智能开关和LED灯 18

第三章: UEFI BIOS和软件....19

3.1 UEFI BIOS设置 19
3.2 刷新BIOS....19
3.3 软件 ..... 23

第四章:帮助信息 …… 31

4.1 驱动程序安装注意事项....31
4.2 AMI BIOS 哗声代码 32
4.3 AMI BIOS 开机自检代码.... 32
4.4 问题解答....34
4.5 RAID 功能 35

附录I：产品中有毒有害物质或元素的名称及含量 37

第一章: 主板介绍

1.1 前言

感谢您选购我们的产品，在开始安装主板前，请仔细阅读以下安全指导说明：

• 选择清洁稳定的工作环境。
• 操作前请确保计算机断开电源。
• 从抗静电袋取出主板之前，先轻触安全触地器或使用触地手腕带去除静电以确保安全。
• 避免触摸主板上的零件。手持电路板的边缘，不要折曲或按压电路板。
• 安装之后，确认没有任何小零件置于机箱中，一些小的零件可能引起电流短路并可能损坏设备。
• 确保计算机远离危险区域，如：高温、潮湿、靠近水源的地方。
• 计算机的工作温度应保持在0-45°C之间
• 为避免受伤，请注意以下幾點：
  主板或连接器上尖锐的针脚机箱上的粗糙边缘和尖角破损的线缆可能引起短路

1.2 包装清单

• Serial ATA数据线 x4
• ATX机箱后置I/O面板 x1
• 用户手册 x1
• 驱动光盘 x1 (包括安装驱动)
• LED灯条 x1 (选配)

注意

》此清单可能因销售区域或主板型号不同而异，相关标配详情请咨询当地经销商。

1.3 主板特性

规格
CPU支援	Socket 1151 · Intel Core i7 / i5 / i3 / Pentium / Celeron处理器CPU最大热功耗(95Watt)*请访问www.biostar.com.tw获取CPU的支持列表
芯片组	INTEL® Z170 (Z170GT5)INTEL® B150 (B150GT5)
内存	支持双通道DDR4 2133/ 1866支持双通道DDR4 3200(OC) (仅Z170GT5)4个DDR4 DIMM插槽,最大内存容量为64GB每个DIMM支持非ECC 4/ 8/ 16 GB DDR4内存模组*请访问www.biostar.com.tw获取内存的支持列表
存储器	INTEL® Z170:1个SATA Express接口(16Gb/s)/2个SATA III接口(6Gb/s)4个SATA III接口支持RAID 0 · 1 · 10 · 5 · & AHCIINTEL® B150:1个SATA Express接口(16Gb/s)/2个SATA III接口(6Gb/s)4个SATA III接口支持AHCI
网络	Intel i219V1x 10/ 100/ 1000 Mb/s自适应传输模式,半双工/全双工工作模式
音效ALC892 8声道音频输出,支持高清音频,Hi-Fi (前/后)
USB	6个USB 3.0端口(背板4个端口,板载接头支持2个端口)6个USB 2.0端口(背板2个端口,板载接头支持4个端口)
扩展槽	3个PCI插槽1个PCIe 3.0 x1插槽1个PCIe 3.0 x16插槽(x4)1个PCIe 3.0 x16插槽(x16)
背板接口	1个PS/2键盘/鼠标接口1个DVI-D端口1个VGA端口1个HDMI端口1个LAN端口2个USB2.0端口4个USB3.0端口6个音频插孔
板载接口	1个SATA Express接口/2个SATA III接口4个SATA III接口2个USB2.0接头(每个接头支持2个USB2.0端口)1个USB3.0接头(每个接头支持2个USB3.0端口)1个电源接口(8针)1个电源接口(24针)1个CPU风扇接头2个系统风扇接头1个前置面板接头1个前置音频接头1个清空CMOS数据接头1个S/PDIF输出接头1个串口接头
主板尺寸ATX Form Factor,305 mm x 225 mm
操作系统支持	Windows 7/ 8.1(64bit)/10(64bit)*如有增加或减少任何OS支持,Biostar保留不预先通知的权利。

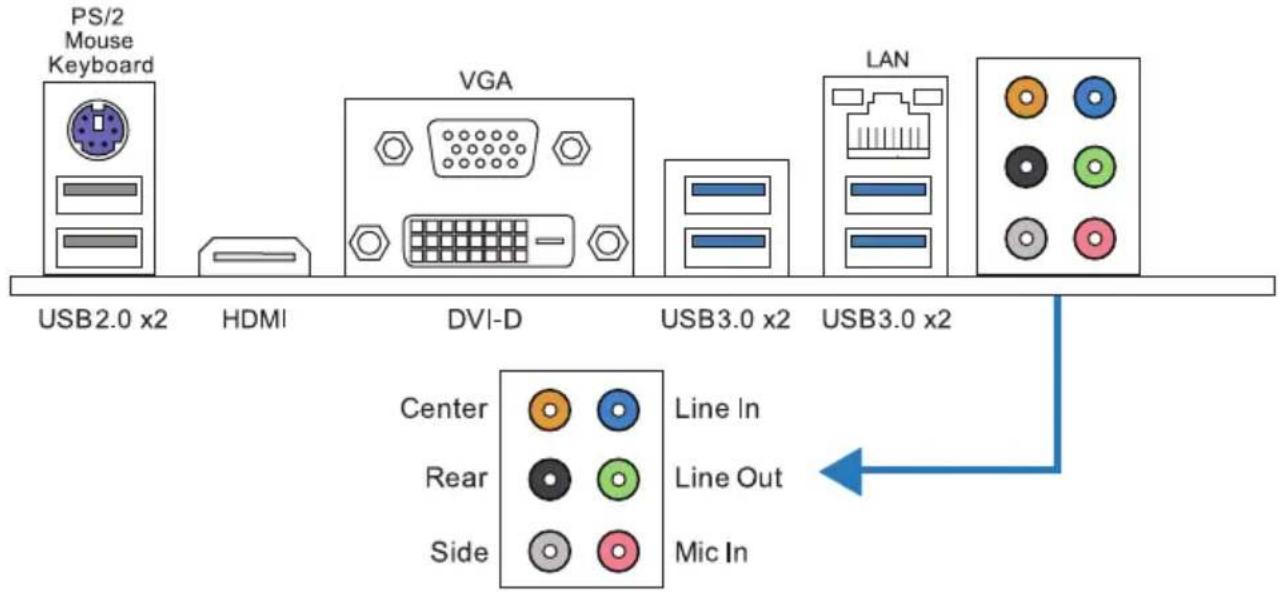

1.4 后置面板接口

》仅Intel集成显卡处理器支持HDMI、DVI-D和VGA端口。
》最高分辨率：

HDMI: 4096 x 2160 @24Hz，符合HDMI 1.4规范

VGA: 1920 x 1200 @60Hz

DVI-D: 1920 x 1200 @60Hz

》主板同时支持3个板载显示端口输出。显示输出的配置可以在英特尔图形驱动程序工具中进行选择。

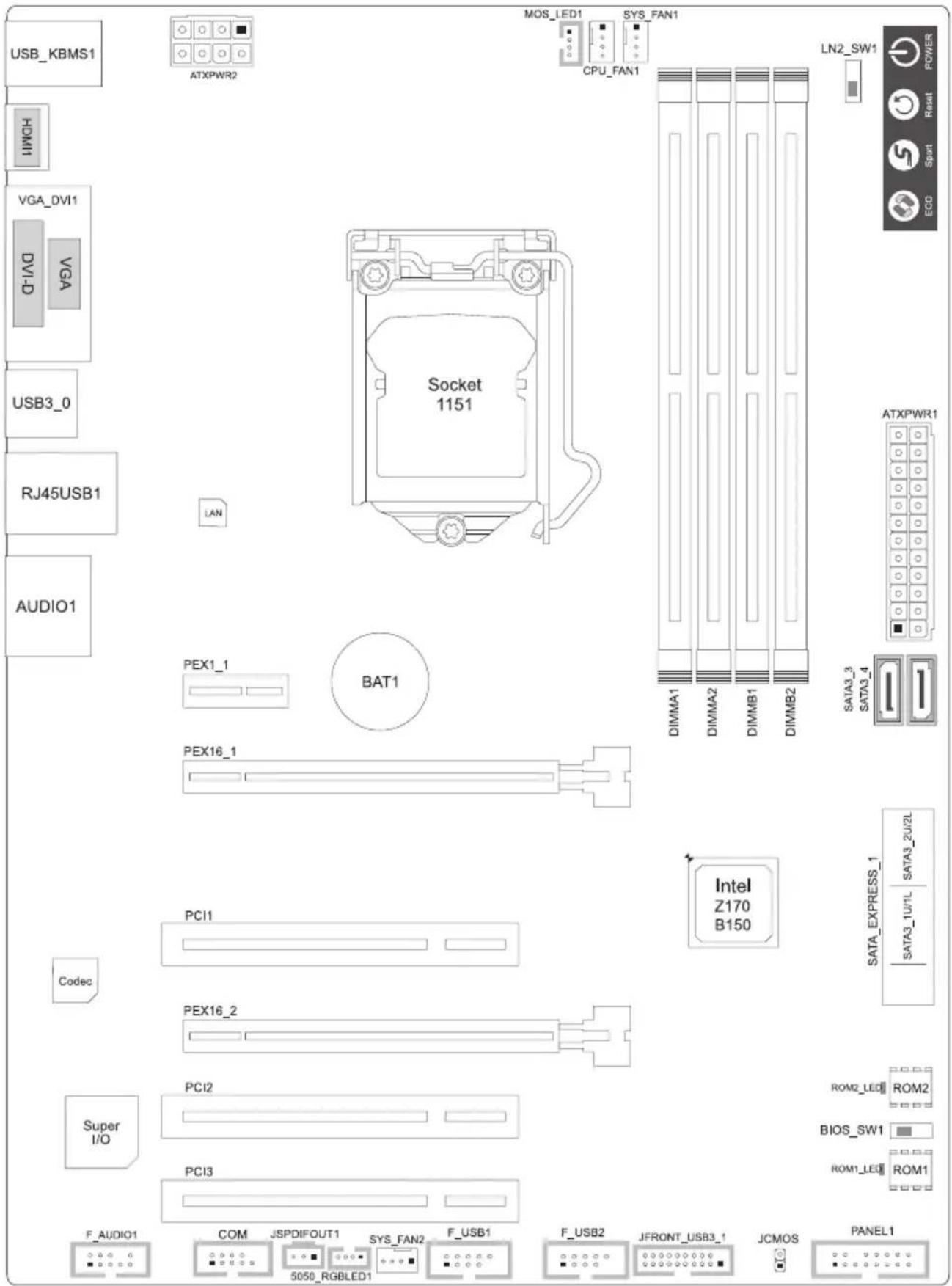

1.5 主板布局图

注意

》■标示为针脚1

第二章: 硬件安装

2.1 中央处理器(CPU)

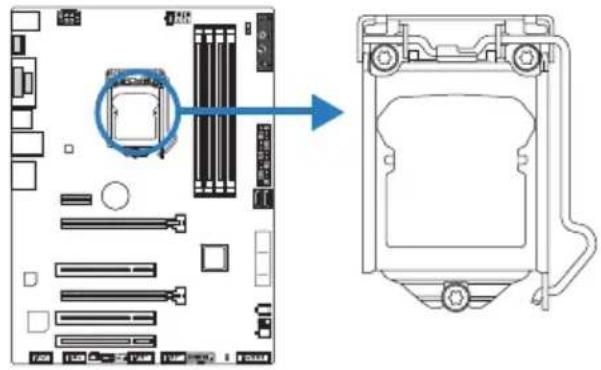

步骤1: 找到主板上的CPU插槽。

》安装前请取掉针脚保护盖，并妥善保管以备后用。移开CPU后，请盖上保护盖以确保针脚不被损坏。
》主板可能配有两种不同的针脚保护盖，请参照以下指示取掉保护盖。

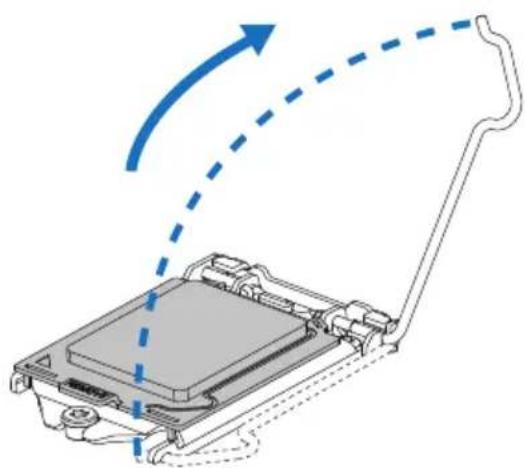

步骤2: 将拉杆从插槽移出并向上抬起

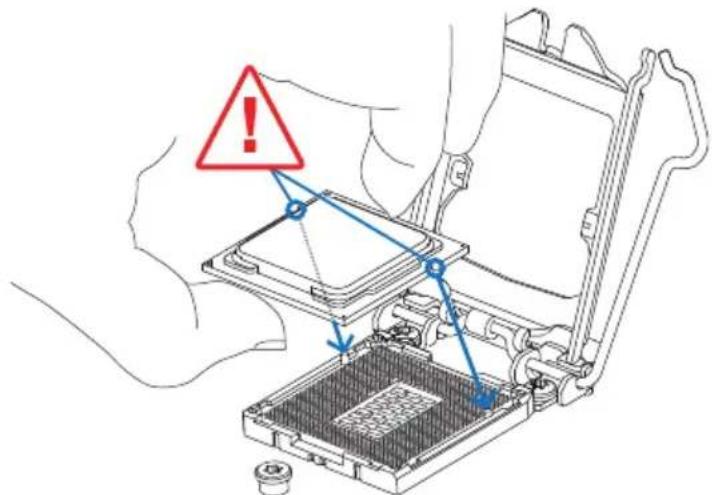

步骤4: 按照箭头的指示方向，将CPU上的切口对准插槽上相应的位置，然后将CPU放入插槽处

》请确保安装专为LGA1151插座设计的CPU。
》CPU必须按正确的方向放入，不要强行将CPU放进插槽以免损坏CPU。

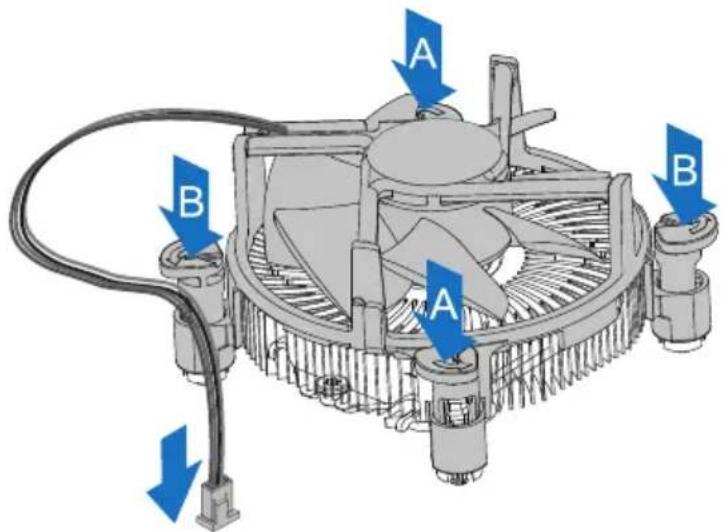

2.2 散热片

步骤1: 请将CPU风扇组件置于CPU顶部，确保四个钉钩对齐主板上的插孔，调整其方位，使风扇电线与CPU风扇接口间距最近。确保钉钩插槽垂直指向散热片。

步骤2: 依次把对角2个钉钩同时向下按，以固定风扇，完成CPU安装。

注意

》如有必要，在安装散热风扇前请先涂抹散热膏于CPU表面。
》请务必连接CPU风扇接口。
》请参照CPU散热片的安装手册获取正确的安装信息。

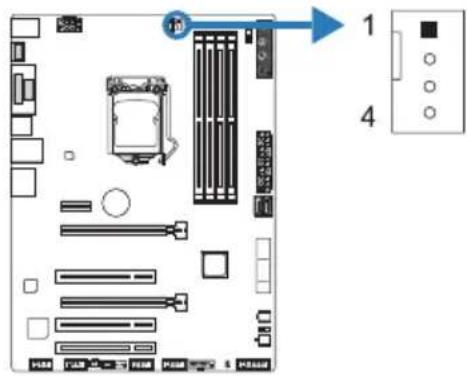

2.3 风扇接头

此风扇接头支持电脑内置的冷却风扇，风扇引线和插头可能因制造商而异。

CPU_FAN1: CPU 风扇接头

》CPU_FAN1·SYS_FAN1/2支持4针脚和3针脚接口；接线时请注意红线是正极需接到第二个针脚，黑线接地需接到GND针脚。

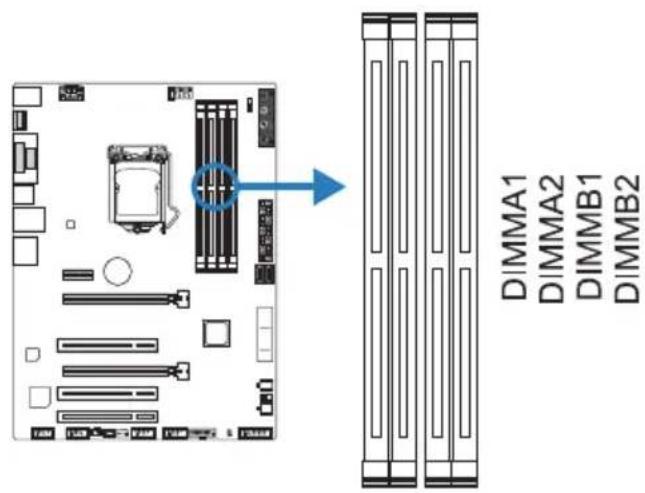

2.4 系统内存

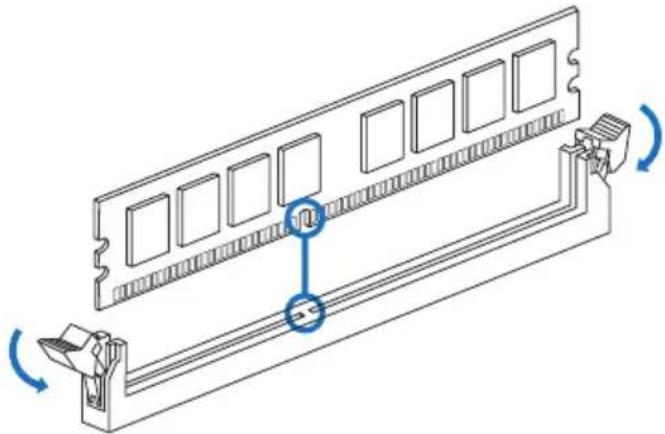

DDR4内存模组

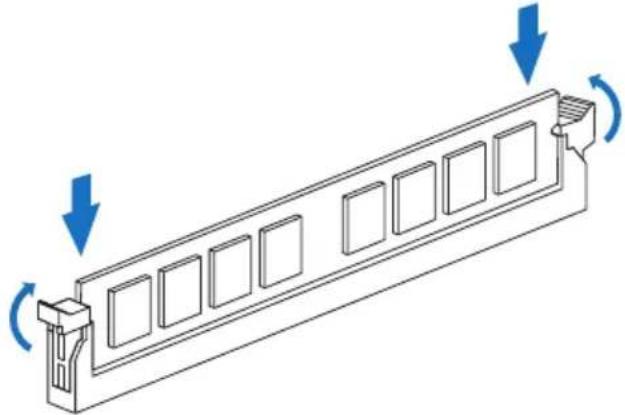

步骤1: 向外推开固定夹，打开DIMM插槽。将DIMM按顺序放在插槽上，DIMM上的切口须与插槽凹口匹配。

步骤2: 垂直插入DIMM并固定好，直到固定夹跳回原位，DIMM就位。

》如果DIMM未顺利插入，请勿强行按压。将DIMM拔出，再重插一次。

内存容量

DIMM插槽位置 模组	总内存
DIMMA1 4GB/8GB/1	6GB	最大为 64GB.
DIMMA2 4GB/8GB/1	6GB
DIMMB1 4GB/8GB/1	6GB
DIMMB2 4GB/8GB/1	6GB

双通道内存安装

为激活主板双通道功能，使用内存模组必须符合以下要求：成对安装相同密度的内存模组。如下表所示

(“O”表示内存已安装，“X”表示内存未安装。)

注意

》当安装多个内存模块时，我们建议使用相同品牌和容量的内存於主板上。

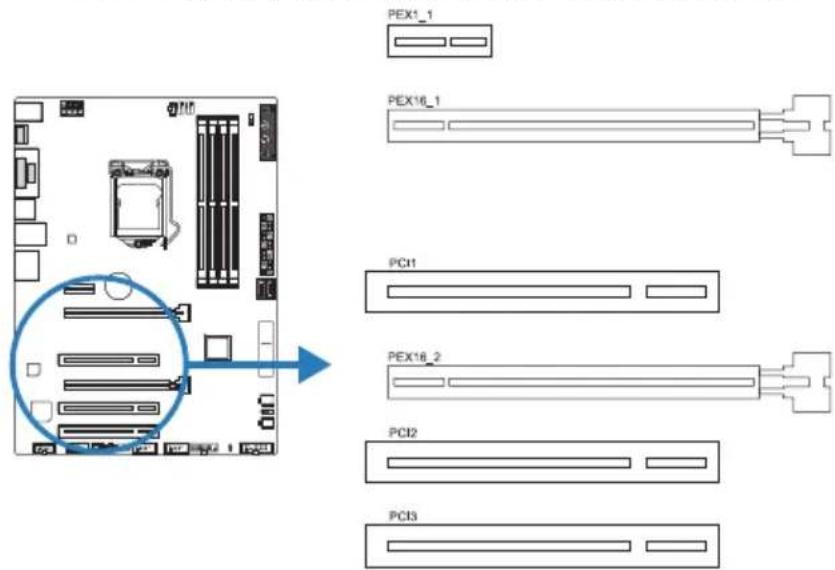

2.5 扩展槽

PCI1/ PCI2/ PCI3: 外围设备互联插槽

- PCI插槽支持用于PC的扩展卡包括：网卡，声卡，调制解调器，电视调谐器扩展卡和其他符合PCI标准的扩展卡。

PEX16\_1: PCI-Express Gen3 x16 插槽 (x16 模式)

• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为16GB/s，总带宽为32GB/s。

PEX16\_2: PCI-Express Gen3 x16 插槽 (x4模式)

• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为4GB/s，总带宽为8GB/s。

PEX1\_1: PCI-Express Gen3 x1 插槽

• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为1GB/s，总带宽为2GB/s。

安装扩展卡

请参照以下步骤安装扩展卡：

• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。
• 还原电脑机箱后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。

2.6 跳线设置

下图展示如何设置跳线。当跳帽放置在针脚上时，跳线为闭合(close)状态。否则跳线为断开(open)状态。

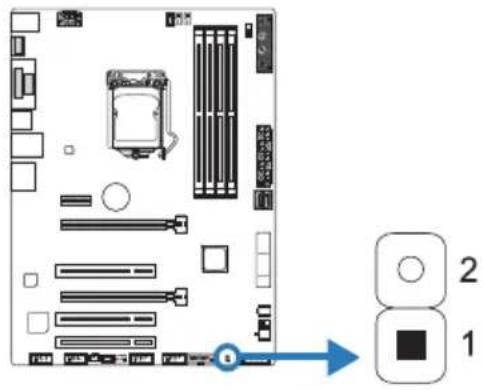

用户可清空CMOS数据并恢复BIOS安全设置，请按照以下步骤操作以免损坏主板。

清空CMOS数据过程:

1. 断开AC电源。
2. 将跳线设置成1-2接脚闭合，建议可以使用一个金属物体如螺丝刀触碰1-2接脚。
3. 等待5秒钟。
4. 清空CMOS数据後，请确认跳线设置成1-2接脚打开。
5. 接通AC电源。
6. 开机然后按下键进入BIOS设置。

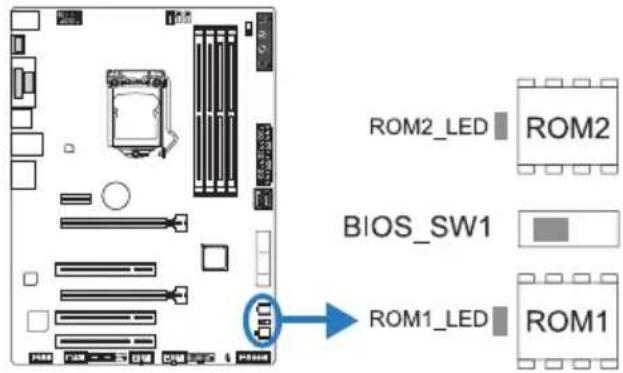

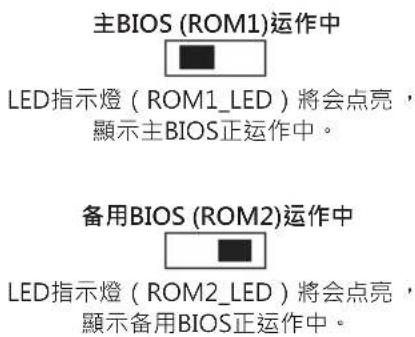

BIOS\_SW1: 双BIOS切换开关

此开关让你从双BIOS (ROM1/ROM2) 中选择其一作为开机之用。

注意

》当你的系統開機時，不要使用此开关。
》在刷新BIOS之前，请确保该开关设置为你想要刷新的BIOS ROM。

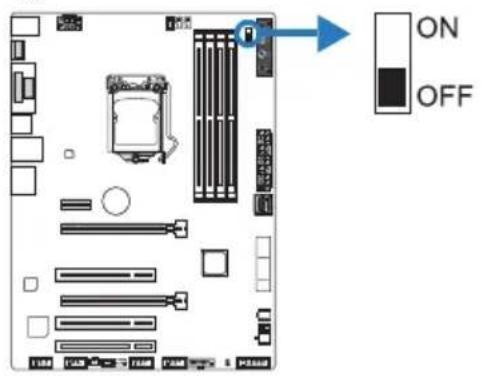

LN2\_SW1: LN2模式跳线

当启用LN2模式时，CPU将在其最低频率运行（例如，800MHz）以避免系统意外的当机。

注意

》我们不负责超频造成的损失或风险。

2.7 接口和插槽

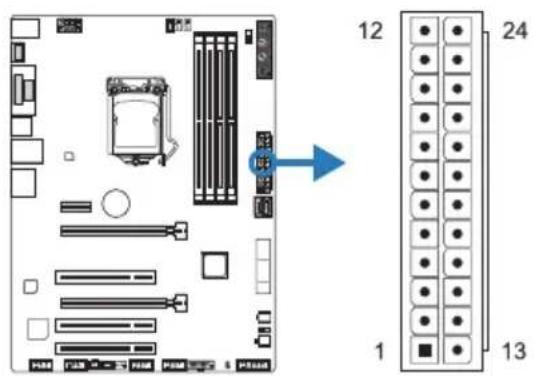

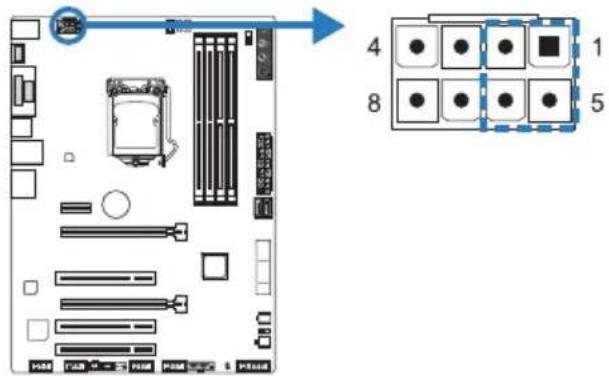

ATXPWR1: ATX电源接口

为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。

此接口给CPU电路提供+12V电压。若CPU电源插头为4针脚，请将其插入ATXPWR2的1-2-5-6针脚。

针	定义
1+1	2V
2+1	2V
3+1	2V
4+1	2V
5	接地
6	接地
7接地
8	接地

注意

》开机前，请确保ATXPWR1和ATXPWR2接口都已插上电源。
》电压不足可能导致系统不稳或者外围设备不能正常运行。当配置使用大功率设备的系统时，建议您使用带有大功率输出的电源。

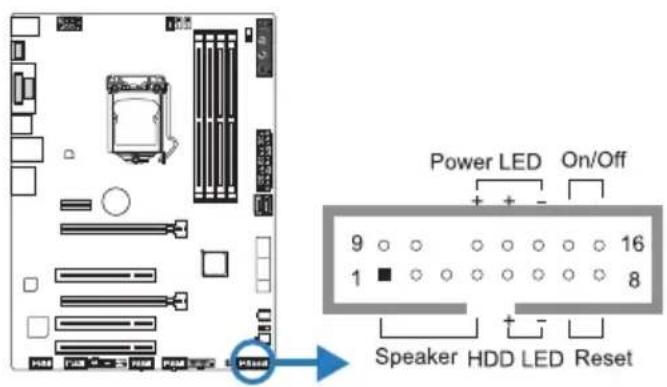

PANEL1: 前置面板接头

此16针脚接口包含开机，重启，硬盘指示灯，电源指示灯和扬声器接口。

针定义功能针定义功能
1+5V		扬声器接口N/A	9N/A		N/A
2N/A 10 N/A
3N/A 11 N/A
4扬声器			12	Power LED(+)	电源指示灯
5HDD LED (+)		硬盘指示灯13	13	Power LED(+)
6HDD LED (-)			14	Power LED(-)
7接地		重启按钮15	15	电源按钮	开机按钮
8Reset control			16接地

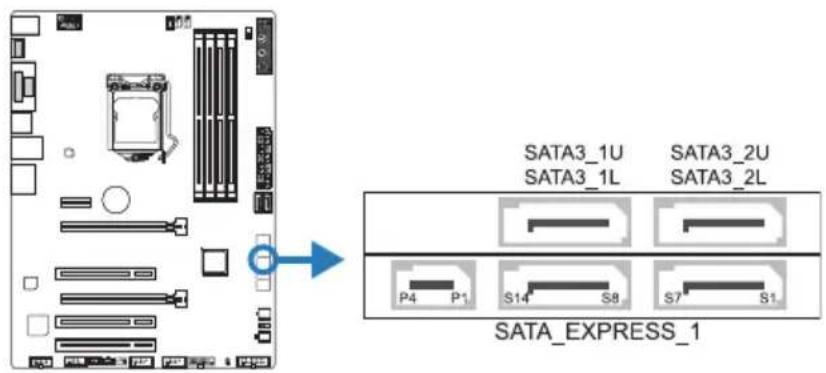

SATA\_Express\_1: SATA Express 接口

每个SATA Express接口支持1个SATA Expres设备或者2个SATA设备。

针	定义	针定义
S1/S8	接地	P1	Reserved
S2/S9	TX+	P2	PERST#
S3/S10 TX-	P3	CLKREQ#/DEVSLP
S4/S11接地	P4	IFDet
S5/S12 RX-
S6/S13 RX+
S7/S14接地

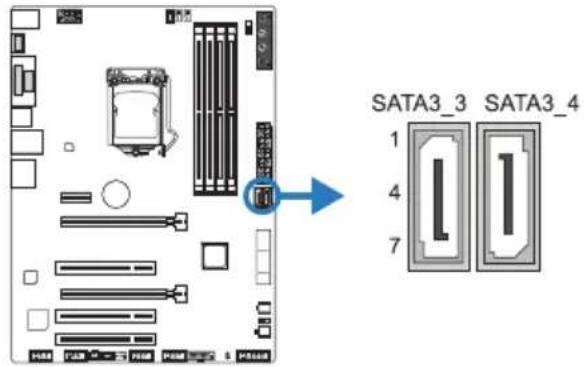

SATA3\_3/3\_4: 串行ATA接口

此接口通过SATA数据线连接SATA硬盘。

针	定义
1	接地
2 TX+
3TX-
4	接地
5 RX-
6 RX+
7接地

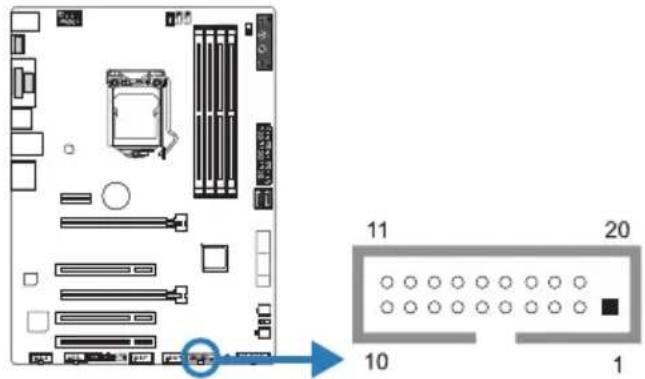

JFRONT\_USB3\_1: 前置面板USB 3.0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

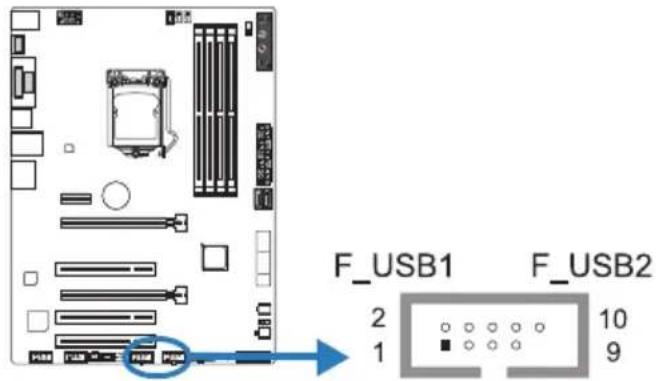

F\_USB1/2: 前置面板USB 2.0接头

PC前置面板支持附加的USB数据线，也可连接即插即用外围设备。

针	定义
1+5V (fused)
2+5V (fused)
3USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

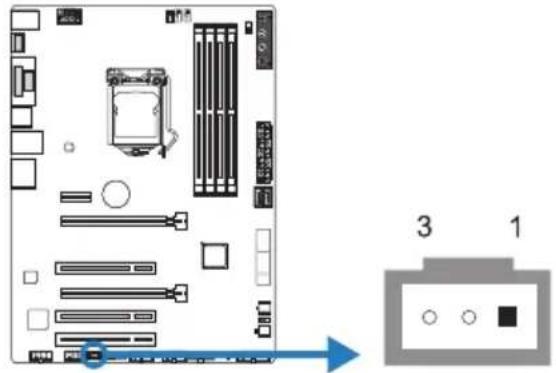

JSPDIFOUT1: 数字音频输出接口

此接口连接PCI支架SPDIF输出接头。

针	定义
1+5V
2SPDIF_OUT
3接地

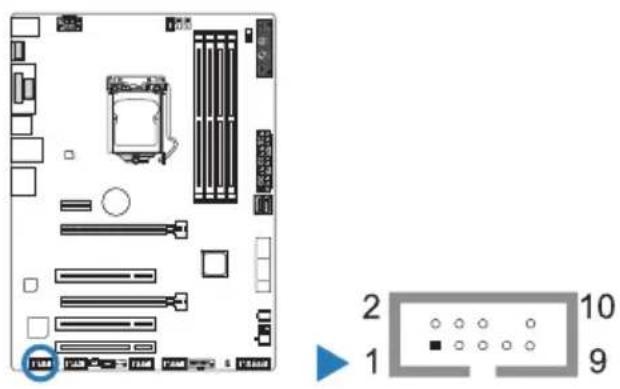

F\_AUDIO1: 前置面板音频接头

此接头可连接音频输出数据线，支持HD(高清)音频和AC' 97。

》建议您连接前置高清音频插孔·享用主板高清音频功能。
》如果要连接AC'97前置音频输出数据线，请关闭"前置面板插孔检测功能”。此功能在系统音频工具中可见。

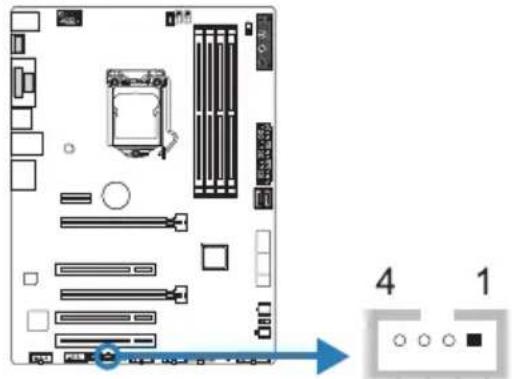

5050 RGBLED1: RGB LED灯条 (5050 SMD) 接头

此接头提供12V电源与RGB控制讯号，可连接RGB LED灯条（5050 SMD）。

注意

》确保正确将针脚连接到LED灯条，错误的连接可能会损坏您的LED灯条或主板。

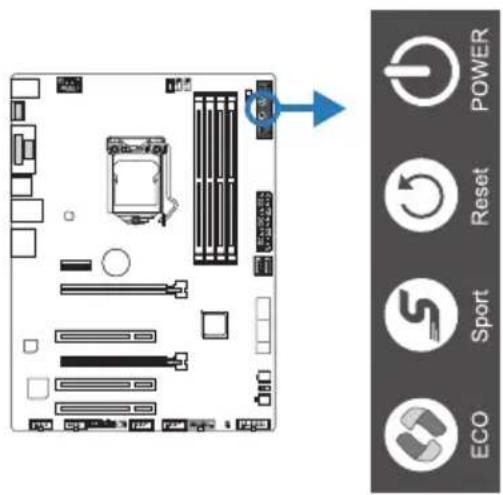

2.8 智能开关和LED灯

触控按钮

启动ECO模式，会在可能情况下稍微地降低系统性能，以节省能源。

SPORT模式：

启动SPORT模式，会以最大限度提高系统性能，但可能使用较多的能源。

Reset :

轻触此按钮以重启系统。

Power :

轻触此按钮以开启或关闭系统。

注意

》 ECO/SPORT 模式按钮仅限于Windows环境下运行RACING GT软件时才可以使用。

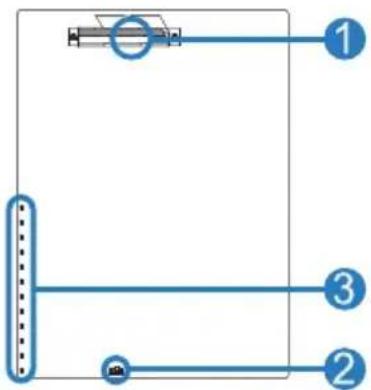

LED灯

下面的LED灯由RACING GT软件控制。请参考3.3章节的软件设置。

1. MOSFET散热片LED灯
2. RGB LED灯条接头（LED灯条可选配）
   3.板载LED灯（x12）

第三章: UEFI BIOS和软件

3.1 UEFI BIOS设置

• BIOS设置程序可用于查看和更改计算机的BIOS设置。开机自检时，按键可进入BIOS设置程序。
• 更多相关UEFI BIOS设置信息，请参考网站上的UEFI BIOS手册。

3.2 刷新BIOS

以下任意一种工具都可以刷新BIOS:

• BIOSTAR BIOS Flasher: 使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，或者CD-ROM刷新。
• BIOSTAR BIOS刷新工具:能够在Windows环境下自动刷新。使用此工具，BIOS可通过硬盘上的文件刷新，USB驱动刷新，CD-ROM刷新或者从网站上的文件地址刷新。

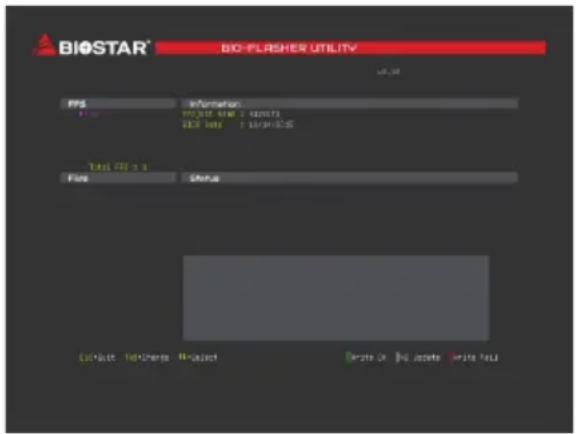

BIOSTAR BIOS Flasher

注意

》此工具仅允许可使用FAT32/16格式化或单个分区的存储设备。
》刷新BIOS时如关机或重启系统将导致系统引导失败。

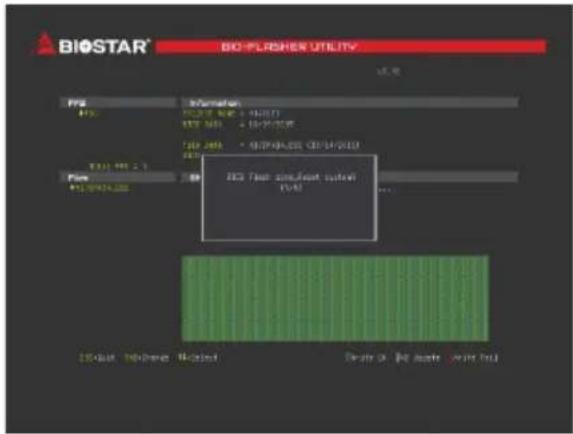

使用BIOSTAR BIOS Flasher刷新BIOS

1. 进入网站下载与主板相匹配的最新BIOS文件。
2. 然后保存BIOS文件到U-盘。
3. 插入包含BIOS文件的U-盘到USB接口

4. 开机或重启后，在自检过程中按键。

5. 进入自检后，屏幕会弹出BIOS-FLASHER工具。选择搜索BIOS文件。

6. 选择合适的BIOS文件，并按“Yes”执行BIOS刷新程序。

1. BIOS刷新后会弹出是否重启系统的对话框。按 < Y> 重启系统

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过网络）

1. 用DVD驱动安装BIOS Update Utility。

2. 使用此功能时，请确保电脑联网。

3. 打开BIOS刷新工具，然后点击“Online Update”按钮。

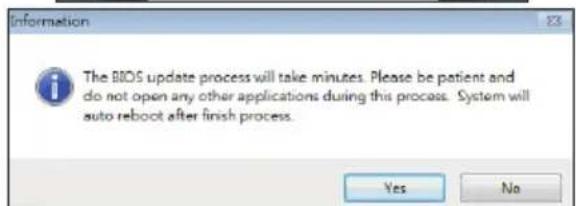

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“Yes”开始刷新BIOS。

5. 如果BIOS有新版本，屏幕会弹出提示您下载最新版本的对话框。点击“Yes”下载。

6. 完成下载后，屏幕弹出提示您刷新 BIOS 的对话框，点击“Yes”开始刷新。

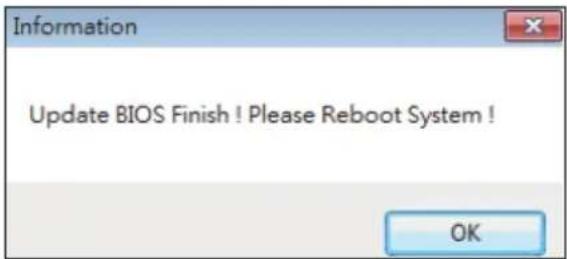

1. 刷新程序结束后，屏幕弹出提示您重启系统的对话框。点击“OK”重启系统。

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

BIOS刷新工具（通过BIOS文件）

1. 用DVD驱动安装BIOS刷新工具。

2. 从我们的网站www.biostar.com.tw 下载合适的BIOS.

3. 在主页面打开BIOS Updat Utility，然后点击“Update BIOS”按钮。

4. 屏幕弹出是否执行刷新BIOS程序的对话请求，点击“OK”开始刷新BIOS。

5. 选择BIOS文件的存放目录。然后选择合适的BIOS文件，点击“Open”。

刷新BIOS要花几分钟时间，请耐心等待。

1. BIOS刷新过程结束后，点击“OK”重启系统。

1. 系统引导并出现相关标识信息时，按键进入BIOS设置。

选择，使用功能加载系统默认值，然后选择来重启系统，完成BIOS刷新。

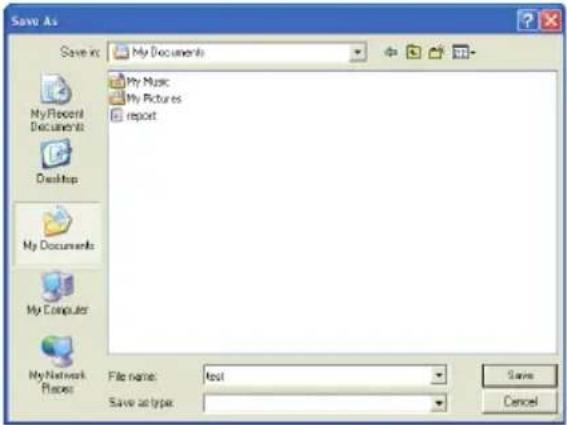

BIOS备份

点击BIOS备份按钮，选择存储备份文件的合适目录，然后点击"Save"。

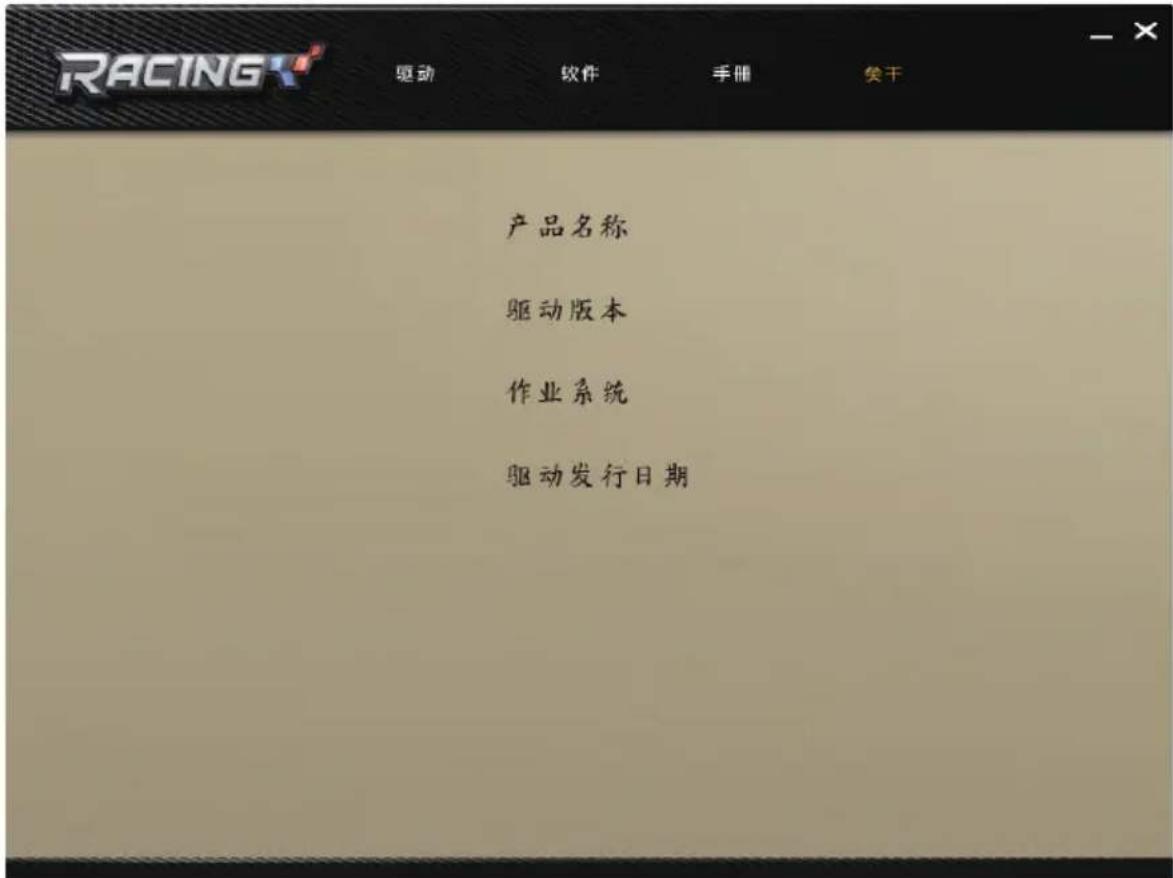

1. 将光盘放入光驱，若Autorun功能已激活，驱动安装程序将会出现。
2. 选择Software Installation，然后点击各软件图标。
3. 根据屏幕上的指令完成安装。

启动软件

安装程序完成后，桌面上将出现软件图标。请双击图标启动软件工具。

注意

》所有软件的相关信息和内容若有变更，恕不另行通知。为使系统性能更佳，软件会不断升级。
》下面的图片和信息仅供参考，此主板的实际信息和设置可能与手册稍有差异。

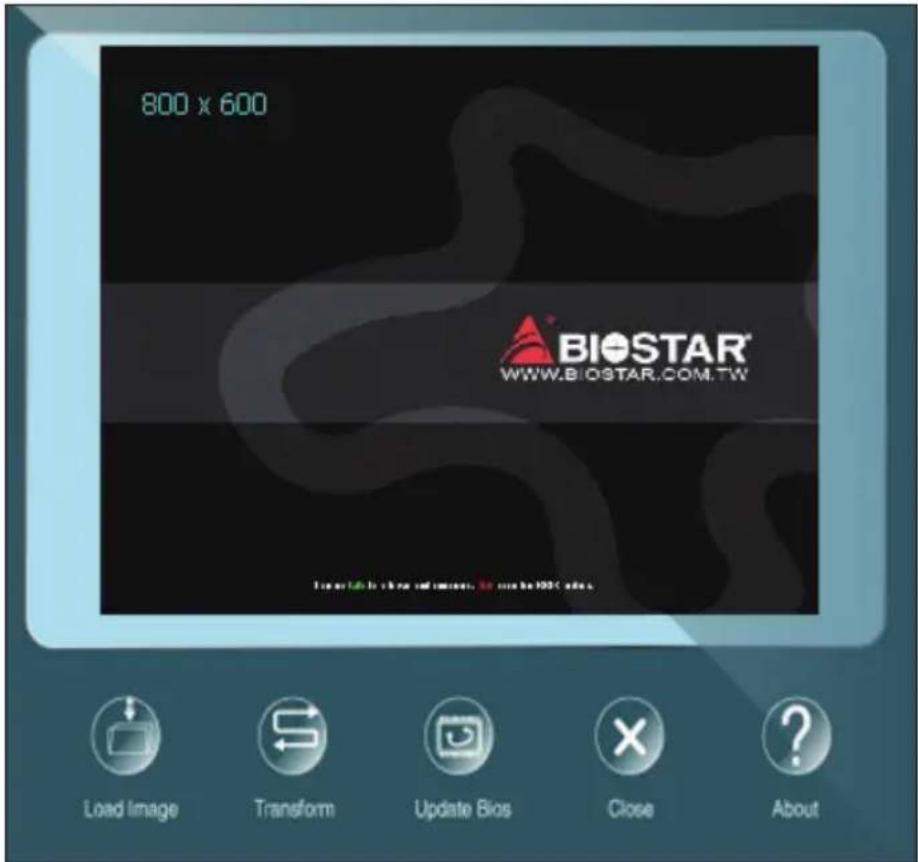

BIOScreen 工具

此实用工具可以将开机画面个性化。您可以选择BMP格式来自定义计算机开机画面。

• 加载画面(Load Image): 选择图片作为开机画面。
• 转换(Transform)：转换图片并预览。
• 更新BIOS(Update Bios)：将图片写入BIOS内存，然后完成更新。

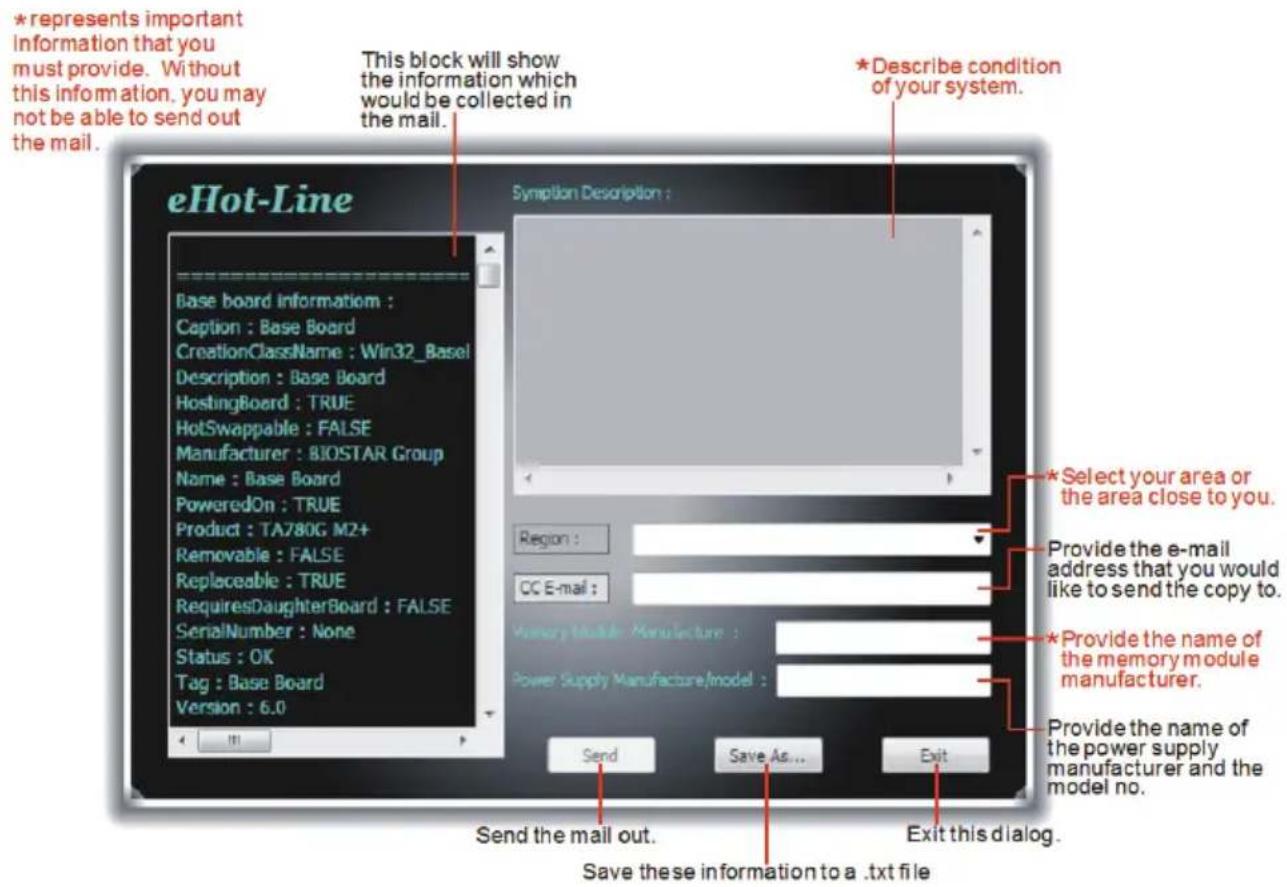

eHot-Line

eHot-Line是有助于您联系技术支持系统的便捷工具。此工具将收集系统信息，当您遇到问题时，可提供有利分析，并发送这些信息至我们的技术支持部门，从而帮助解决此问题。

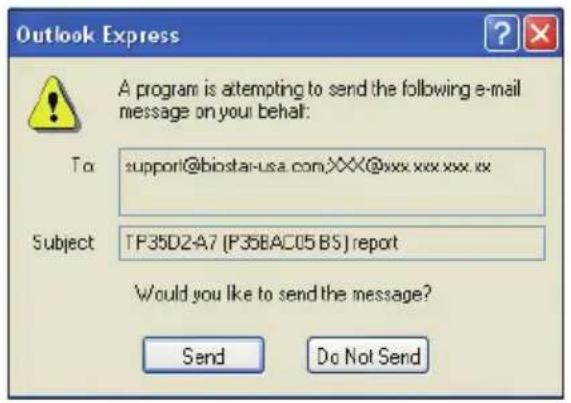

填好表格信息后，点击 “Send” 发送邮件。将出现一个确认信息对话框；点击 “Send” 确认发送点击 “Do Not Send” 则取消操作。

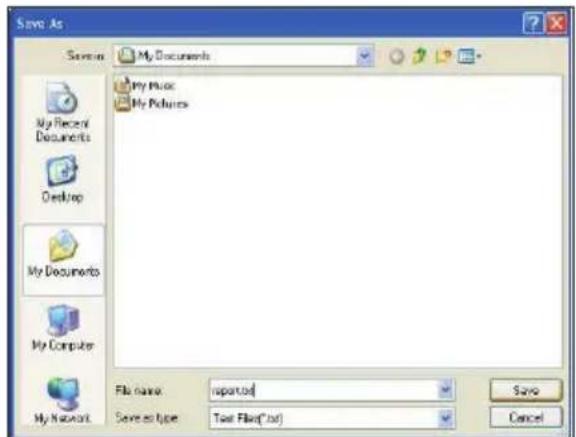

如您想保存此信息到文本文件里，点击“Save As...”，出现一个保存对话框，输入文件名即可。

输入文件名，点击 "Save"，系统信息将被保存至文本文件里。

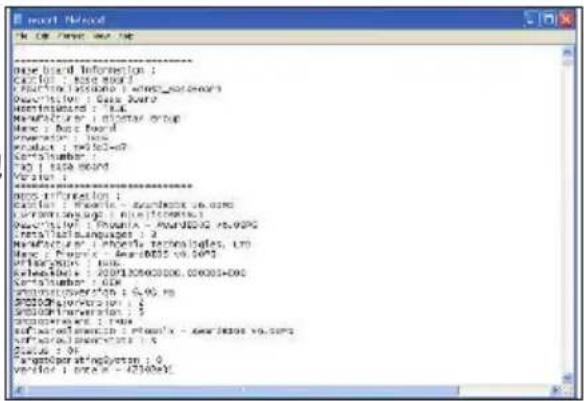

打开已保存的文本文件，显示相关系统信息（包括主板/BIOS/CPU/视频设备/OS）。这些信息当然也在已发送的邮件里。

》在使用此工具前，请将Outlook Express设置为您的默认电子邮件连接程序。
》我们将为用户资料保密，所以使用eHot-Line服务时，请放心提供您的系统信息。

若您未将Outlook Express设置为默认电子邮件连接程序，也可保存您的系统信息到文件里，然后用其它电子邮件工具发送此文件到我们的技术支持。
请访问网站http://www.biostar.com.tw/app/en/about/contact.php获取我们的联系信息。

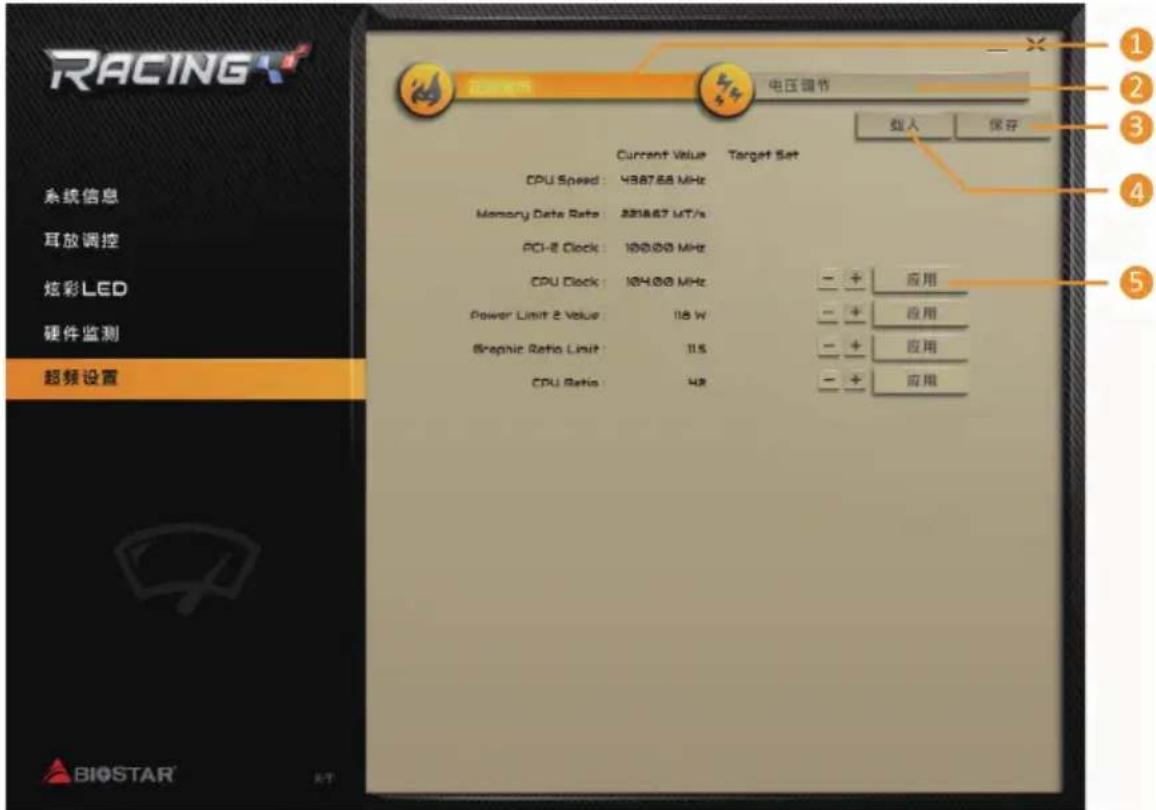

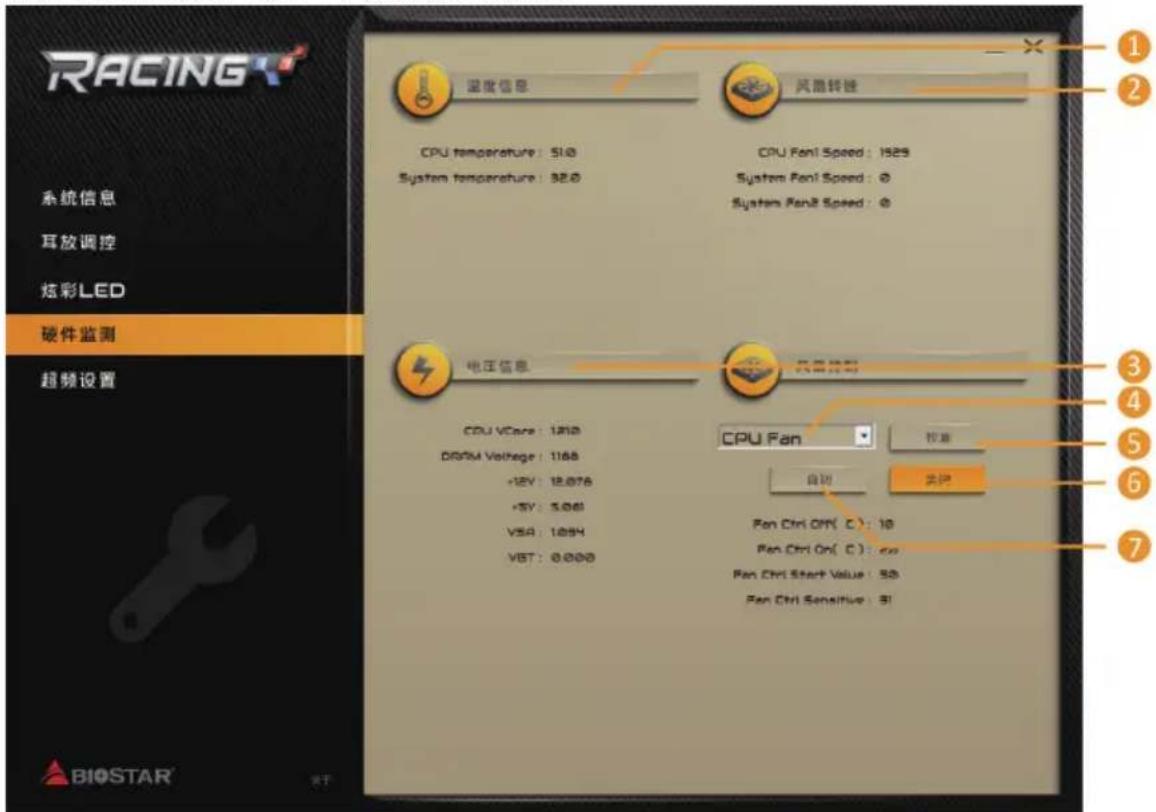

RACING GT Utility

RACING GT软件集成几个映泰的实用程序并十分易于使用，允许用户同时无缝地配置这些实用程序。

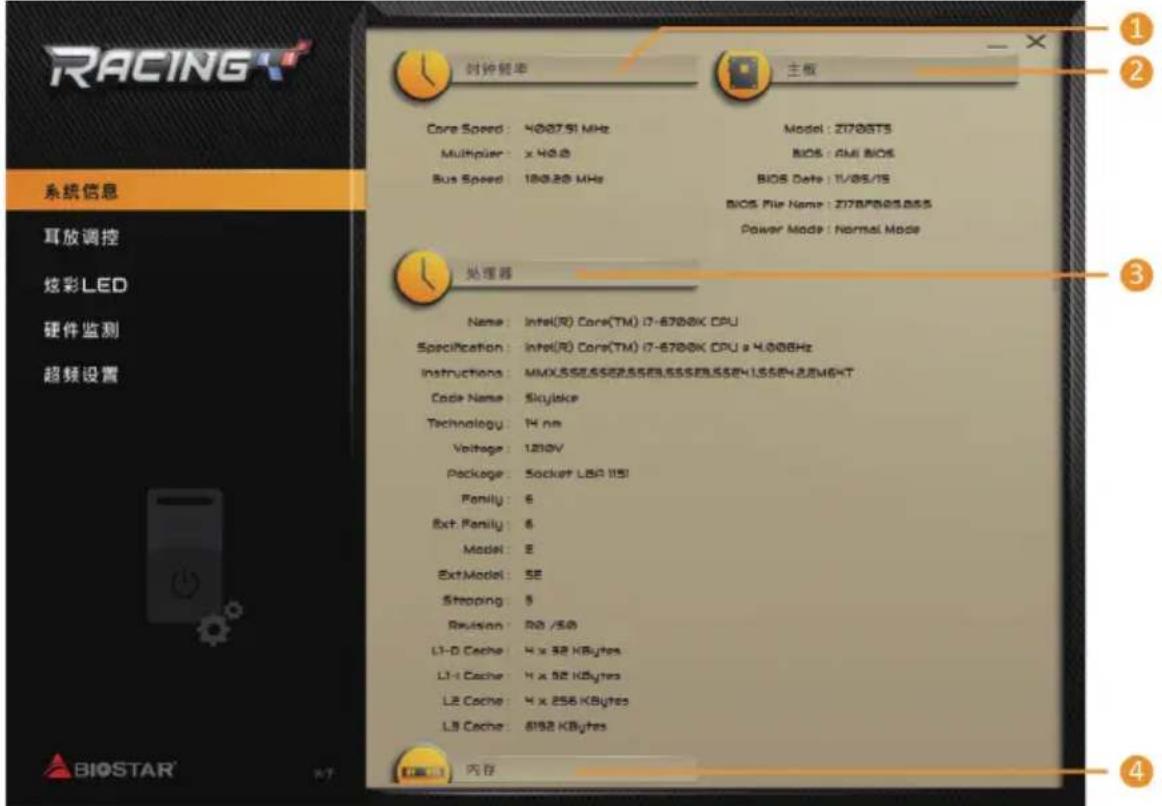

系统信息

提供您的基本系统信息的概述。

1. 时钟频率：显示核心频率，倍频和总线速度。
2. 主板：显示主板信息。
3. 处理器：显示处理器信息。
4. 内存：显示内存信息。

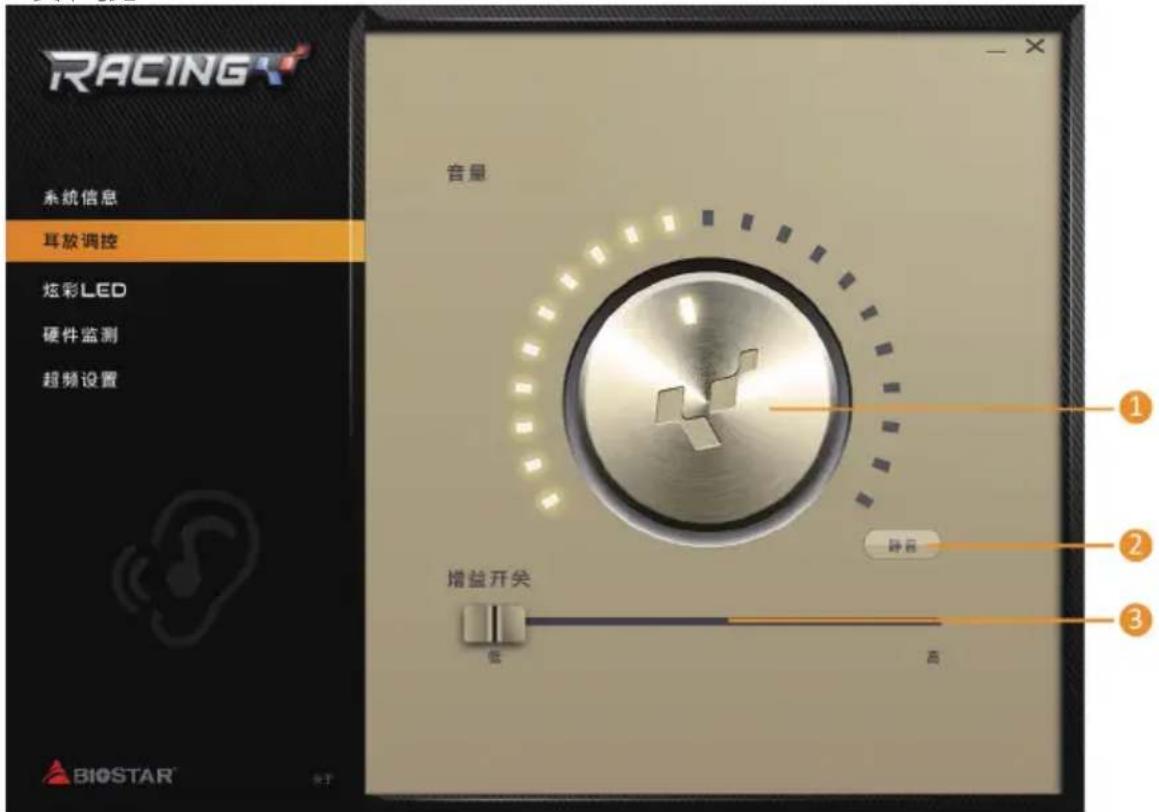

耳放调控

耳放调控允许您控制系统音量，调整阻抗设置（低/高增益），以优化您的耳机性能。讓您可以轻松享受高品质的声音。

设置需求：

1. 带有前置音频输出插孔的机箱。
2. 耳机或头戴式耳机。
3. Windows 7/8.1(64bit)/10(64bit)操作系统。

安装指南：

1. 确保机箱前置音频线正确连接至主板上的前置音频接头。
2. 从驱动DVD上安装RACING GT软件。
3. 将耳机或头戴式耳机连接至机箱前置或后部的音频输出接口，並启用RACING软件。

》如果您想使用AC' 97前置音频输出线，请禁用“前置面板插孔检测功能”。此功能在系统音频工具中可见。

1. 音量：可调节音量大小。
2. 静音：可切换到静音状态。
3. 增益开关：使用低阻抗耳机时调至低（LO），使用高阻抗耳机时调至高（HI）。

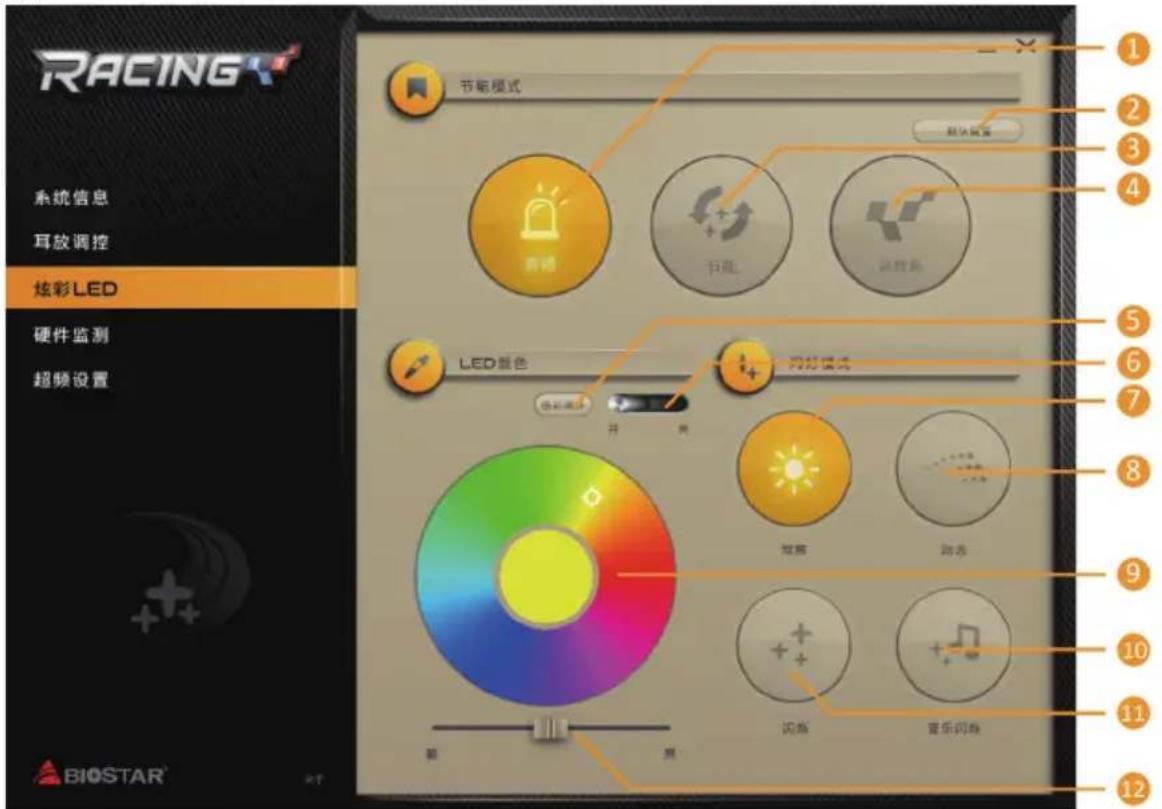

炫彩LED

炫彩LED可调整板载LED灯、MOSFET散热片LED灯以及RGB LED灯条接头的配色方案。

1. 普通模式（Normal）：自动平衡系统性能与电源消耗。
2. 默认设置：所有设置都恢复为默认。
3. 节能模式（ECO）：稍微地降低系统性能以节省能源。
4. 高性能模式（Sport）：以最大限度地提高系统性能。

》 ECO及Sport板载按钮以及LED灯仅限于Windows环境下运行RACING GT软件时才可以使用。

» Normal、ECO和Sport模式的配色方案可以通过下面的设置项目进行调整。

1. 色彩循环：您可以让LED灯自动改变颜色。
2. LED灯开/关：打开或关闭LED灯。
3. 常亮：LED灯持续点亮。
4. 动态：LED灯慢慢地点亮和熄灭。
5. 调色板：允许您自订LED灯的颜色。
6. 闪烁：LED灯会以一个特定的频率闪烁。
7. 音乐闪烁：LED灯会跟随你播放的音乐做闪烁。

》使用RACING GT程序之前，请确保您的扬声器或耳机正确连接到音频插孔。

1. 亮/暗：您可以调节LED的亮度。

硬件监测

允许您监控硬件电压，风扇转速和温度。

1. 温度信息：显示当前CPU和系统温度。
2. 风扇转速：显示当前风扇速度。
3. 电压信息：显示CPU和内存的当前电压。
4. CPU风扇/系统风扇：选择你的设置风扇。
5. 校准：校准风扇转速。
6. 关闭：关闭智能风扇功能。
7. 自动：启用智能风扇功能。

超频设置

允许您保存或加载超频的设定参数值，以及更改系统的频率与电压设置。

1. 超频调节：您可以调节超频参数值。
2. 电压调节：您可以调节电压参数值。
3. 保存：存储参数值以供将来使用。
4. 载入：从文件载入参数值。
5. 应用：应用当前的参数值。

注意

》并非所有类型的CPU性能都能超出理想的超频设置，因CPU类型而异。
》超频是一个可选程序，而并非必须的；不建议无经验用户使用。因此，由于超频导致的任何硬件损坏我们不予负责。对超频性能我们也不做任何担保。
》超频设置仅适用于Z170主板。

第四章:帮助信息

4.1 驱动程序安装注意事项

为获得更好的系统性能，在操作系统安装完成后，请插入您的系统驱动到光驱并安装。插入DVD后，将出现如下所示窗口。

此设置向导将自动检测您的主板和操作系统。

A. 驱动程序安装

安装驱动程序，请点击驱动器图标。设置向导将列出主板兼容驱动和操作系统。点击各设备驱动程序，以开始安装进程。

B. 软件安装

安装软件，请点击软件图标。设置向导将列出系统可用软件，点击各软件名称，以开始安装进程。

C. 使用手册

除了书本形式的手册，我们也提供光盘形式的使用指南。点击Manual图标，浏览可用相关使用指南。

注意

》在插入驱动之后，如此窗口未出现，请用文件浏览器查找并执行SETUP.EXE文件。
》若需要Acrobat Reader打开manual文件。请从网站http://get.adobe.com/reader/下载最新版本的Acrobat Reader软件。

4.2 AMI BIOS 哗声代码

引导模块哗声代码

哔声次数 含义
持续哔声 持续哔声

BIOS 开机自检哔声代码

哔声次数含义
1系统引导成功
8显存错误(系统视频适配器)

4.3 AMI BIOS 开机自检代码

代码含义

10 PEI核心启动

11 CPU Pre-memory初始化启动

15 北桥Pre-memory初始化启动

19 南桥Pre-memory初始化启动

2B 内存初始化,读取SPD数据

2C 内存初始化,检测Memory presence

2D 内存初始化,编程内存时序信息

2E 内存初始化,配置内存

2F 内存初始化(其他)

31 内存安装完成

32 CPU post-memory初始化启动

33CPU post-memory初始化,Cache初始化

34 CPU post-memory初始化,应用处理器初始化

35 CPU post-memory初始化,选择BSP

36 CPU post-memory初始化,系统管理模式初始化

37北桥Post-Memory初始化启动

3B 北桥Post-Memory初始化

4F DXE IPL启动

60 DXE核心启动

F0 固件引起的恢复条件(自动恢复)

F1 用户引起的恢复条件(强制恢复)

F2 恢复进程启动

F3 找到固件恢复图象

F4 加载固件恢复图象

E0 S3唤醒启动

E1 执行S3启动脚本

E2 重新发送影像

E3 系统S3待机导向

60 DXE内核启动

61 NVRAM初始化

62 安装南桥运行期

63 CPU DXE初始化启动

68 PCI HB初始化

69 北桥DXE初始化

6A 北桥DXE SMM初始化启动

70 南桥DXE初始化启动

71 南桥DXE SMM初始化启动

72 南桥设备初始化

78 南桥DXE初始化

79 ACPI模组初始化

90 引导设备选择阶段启动

91 驱动连接启动

92 PCI总线初始化启动

93 PCI总线热拔插控制器初始化

94 PCI总线列举

95 PCI总线请求资源

96 PCI总线分配资源

97 控制台输出设备连接

98 控制台输入设备连接

99 高级IO初始化

9A USB初始化启动

9B USB复位

9C USB检测

9D USB启用

A0 IDE初始化启动

A1 IDE复位

A2 IDE检测

A3 IDE启用

A4 CSI初始化启动

A5CSI复位

A6 CSI检测

A7CSI启用

A8 设置校对密码

A9 设置开始

AB 设置输入等待

AD 准备启动环境

AE 传统启动环境

AF 退出启动环境

B0 虚拟地址图开始

B1 虚拟地址图结束

B2 传统可选ROM初始化

B3 系统复位

B4 USB热拔插

B5 PCI总线热拔插

B6 清理NVRAM

B7 配置复位(NVRAM设置复位)

注意

》如此窗若出现表格未列出的代码，请联系我们的技术支持。

4.4 问题解答

问题 解决方法
1.系统没有电,电源指示灯不亮,电源风扇不转动。2.键盘上的指示灯不亮。	1.确定电源线是否接好。2.更换线材。3.联系技术支持。
系统不起作用。键盘指示灯亮,电源指示灯亮,硬盘正常运作。	用力按压内存两端,确保内存安置于插槽中。
系统不能从硬盘启动,能从光盘启动。	1.检查硬盘与主板的连线,确定各连线是否确实接好,检查标准CMOS设置中的驱动类型。2.硬盘随时都有可能坏掉,所以备份硬盘数据是很重要的。
系统只能从光盘启动。硬盘能被读,应用程序能被使用,但是不能从硬盘启动。	1.备份数据和应用程序。2.重新格式化硬盘。用后备盘重新安装应用程序和数据。
屏幕提示“Invalid Configuration”或“CMOS Failure”。再次检查系统设备,确定设定是否正确安装了第二个硬盘	再次检查系统设备,确定设定是否正确
安装了第二个硬盘后,系统不能启动。	1.正确设置主/从硬盘跳线。2.运行安装程序,选择正确的驱动类型。与驱动器厂商联系,寻求驱动兼容性的技术支持。

CPU过热保护系统

在开启系统数秒后如有自动关机的现象，这说明CPU保护功能已被激活。CPU过热时，防止损坏CPU，主机将自动关机，系统则无法重启。

此种情况下，请仔细检查。

1. CPU 散热器平放在CPU表面。
2. CPU风扇能正常旋转。
3. CPU风扇旋转速度与CPU运行速度相符。

确认后，请按以下步骤缓解CPU保护功能。

1. 切断电源数秒。
2. 等待几秒钟。
3. 插上电源开启系统。

或是:

1. 清除CMOS数据。(查看 "Close CMOS Header: JCMOS1" 部分)
2. 等待几秒钟。
3. 重启系统。

4.5 RAID 功能

RAID 定义

创建带区集，在同一时间内向多块磁盘写入数据，通过把数据分成多个数据块（Block）并行写入/读出多个磁盘以提高访问磁盘的速度分散到所有的硬盘中同时进行读写，在整个磁盘阵列建立过程中，以系统环境为基础，指数的大小决定了每块磁盘的容量。此技术可减少整个磁盘的存取时间和提供高速带宽。

性能及优点

• 驱动器: 最少2块硬盘，最多达6块或8块，取决于平台。
• Uses: 使用RAID 0来提高磁盘的性能和吞吐量，但没有冗余或错误修复能力。
• 优点: 增加磁盘的容量。
• 缺点: 整个系统是非常不可靠的，如果出现故障，无法进行任何补救. 整个数据都会丢失。
• 容错: 否。

每次读写实际上是在磁盘阵列系统中(RAID 1)，通过2个磁盘驱动器并行完成的。RAID 1或镜像模式能够自动对数据进行备份，通过将一块硬盘中的数据完整复制到另外一块硬盘实现数据的冗余。假如由于硬盘的损坏，导致驱动失败，或是容量过大，RAID1可以提供一个数据备份。RAID 技术可以应用于高效方案，或者可以作为自动备份形式，代替冗长的，高价的且不稳定的备份形式。

性能及优点

• 驱动器: 最少2块硬盘, 最多2块。
• 使用: RAID 1是理想的小型数据库储备器或应用在有容错能力和小容量方面。
• 优点: 提供100%的数据冗余。即使一个磁盘控制器出现问题，系统仍然可以使用另外一个磁盘控制器继续工作。
• 缺点: 2个驱动器替代一个驱动器储存的空间，在驱动重建期间系统的性能有所下降。
• 容错: 是。

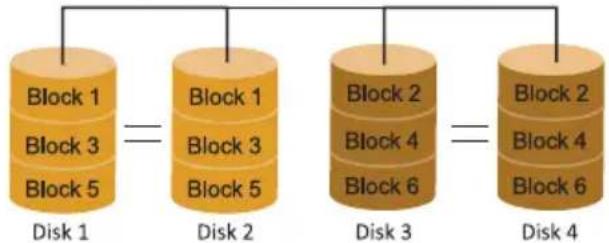

RAID 10 (1+0)

RAID 10模式是对RAID 0/RAID 1两种不同模式的结合，可以同时支持带区集和镜像，这样既可以提升速度又可以加强数据的安全性。

性能及优点

• 驱动器: 最少4块硬盘，最多6或8块。
• 优点: 容量和性能的优化允许冗余的自动化。在一个阵列，可以同时使用其它的RAID，并允许剩余的磁盘。
• 缺点: 数据冗余需要两倍可用磁盘空间，与RAID1相同。
• 容错: 是。

RAID 5数据块和奇偶块信息跨3块或更多块驱动器。奇偶校验数据分散分布在磁盘阵列的全部硬盘。容错的维护是由确保数据块传输奇偶块信息实现的，此信息被放置在不同于那些自身可以储存信息的驱动盘里。

性能及优点

• 驱动器: 最少3块硬盘。
• 使用: RAID 5被推荐用于处理交易和普通操作服务。
• 优点: 一个理想的最佳性能的结合, 最佳容错, 大容量和最快存储效率。
• 缺点: 个别资料区块的传输速率和单一硬盘相同，写入的效能会取决于CPU的速度。
• 容错: 是。

注意

》请访问网站http://www.intel.com/p/en_US/support/highlights/chpsts/imsm获取(Intel®RST)英特尔快速存储技术的相关资料。
» PCI-E 存储设备只支援 RAID 0 · 1 & 5。

附录I：产品中有毒有害物质或元素的名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)汞	(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB板○○○○○○
结构件○○○○○○
芯片及其它主动零件	X○○○○○
连接器X○○○○○
被动电子元器件	X○○○○○
焊接金属○○○○○○
线材○○○○○○
助焊剂,散热膏,标签及其它耗材	○○○○○○

O：表示该有毒有害物质在该部件所有均质材料中的含量在SJ/T11363-2006标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
备注：在芯片及其它主动零件、连接器、被动电子元器件Pb栏位中有打X，表示Pb在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，但均符合欧盟ROHS指令豁免条款。
