TT685 - 闪光灯 GODOX - 免费用户手册

产品类型	适用于佳能EOS的电子相机闪光灯（TTL）
型号	Godox TT685C（佳能版）
闪光指数	60（米 ISO 100 @200mm）/ 190英尺
闪光覆盖范围	20–200mm（使用广角面板为14mm）
闪光持续时间	1/300 – 1/20000秒
回电时间	约0.1–2.6秒（镍氢电池）
全功率闪光次数	约230次（2500mAh镍氢电池）
电源	4节AA电池（推荐镍氢电池）
尺寸（宽×高×深）	64 × 76 × 190毫米
重量（不含电池）	410克
重量（含电池）	530克
闪光模式	E-TTL II、手动（M）、频闪（Stroboscopic）、Gr
同步模式	高速同步（最高1/8000s）、前帘/后帘同步
无线系统	2.4G无线电（100米范围）和光学（室内最远15米）
无线组别	无线电：A/B/C/D/E；光学：A/B/C
频道	无线电：32；光学：4
其他功能	FEC、FEB、FE锁定、造型闪光、AF辅助对焦光束、可调角度灯头
维护	清洁触点；避免震动；请勿拆卸；由授权中心维修
安全	过热保护；请勿直接照射眼睛；保持干燥
备件/可维修性	闪光灯管为耗材；可通过微型USB升级固件；一年保修（耗材除外）

常见问题 - TT685 GODOX

如何将闪光灯设置为无线主控模式？

反复按下无线选择按钮（），直到LCD上显示(φ)或MASTER。然后根据需要设置频道和组别。

Godox TT685C推荐使用什么电池？

为获得最佳性能，请使用四节AA尺寸镍氢充电电池（例如松下eneloop）。碱性电池也可使用，但可能减少闪光次数。

如何激活高速同步？

按下SYNC功能按钮（按钮2），直到LCD上显示HSS图标（带有H的闪电符号）。然后您可以使用最高1/8000秒的快门速度。

为什么我的闪光灯不闪？

检查闪光灯是否牢固安装在相机上，电池是否正确安装并充电，闪光灯就绪指示灯是否点亮。同时确保热靴触点清洁。

我可以在机外无线使用TT685C吗？

是的。通过无线设置，将机顶闪光灯设为主控，机外闪光灯设为从属。支持无线电（2.4G）和光学传输两种方式。

如何进行固件更新？

通过微型USB线（不包含）将闪光灯连接到计算机，并使用神牛固件更新软件。按照神牛官方网站上的说明进行操作。

频闪闪光最多可以多少次？

取决于输出功率和频率。例如，在1/128功率下，1Hz频率时最多可达到100次闪光。请参考手册中的最大频闪闪次数表。

如何清洁闪光灯触点？

使用柔软的干布轻轻擦拭闪光灯和相机上的热靴触点。请勿使用任何液体或研磨剂。

E1错误代码是什么意思？

E1表示闪光灯回电系统出现问题。尝试关闭闪光灯并重新打开。如果错误仍然存在，请将设备送至神牛维修中心。

闪光灯管可以更换吗？

闪光灯管被视为耗材，不属于一年保修范围。应由授权维修中心更换。

用户手册 TT685 GODOX

请先仔细阅读本手册，以确保您能安全使用。请保存好本手册以备将来查询参考。

该型号机顶闪光灯适用于佳能EOS系列相机，兼容E-TTL II自动闪光。使用E-TTL闪光灯，您将获得更简单的拍摄体验，在光线变化复杂的情况下，可以自动获得准确的闪光曝光，拍摄轻松自如。产品特点突出表现在以下几方面：

• GN60 (m ISO 100, @200mm), 22级调光(1/1\~1/128)
• 兼容佳能E-TTL II

支持E-TTL自动闪光，可作为无线多灯闪光系统的主控或从属单元，拍摄更简单快捷

- 点阵液晶屏

显示直观，操作更加简易

- 内置2.4G无线传输

收发一体，超远距离，创意无限

- 无线功率遥控触发

选购FT-16S遥控器，可对离机闪光灯进行无线功率调节等参数设置，同时触发引闪

- 功能齐全，无限享用

支持手动和频闪闪光模式，高速同步/第二帘快门同步/闪光曝光补偿等E-TTL II功能

- 光学研究，输出稳定

高速连闪，每次输出亮度和色温连续一致(5600±200K)，光线均匀分布

- 固件升级，兼容无忧

跟随原厂相机步伐，可对软件进行再升级

警告

请保持干燥。
请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查维修。
请勿让儿童接触本产品。
禁止拆卸、撞击、挤压或投入火中，若出现严重鼓胀，请勿继续使用。请勿放置在超过50度的高温环境中。
请勿将闪光灯头正对人眼闪光(特别是婴儿的眼睛)，否则可能会在短时间内造成视力障碍。
请勿在化学品、可燃性气体或其他特殊物质附近使用闪光灯，这些物质在特殊情况下可能对闪光灯发出的瞬间强光敏感，有可能导致火灾或电磁干扰。在这些场合下，请注意相关警告标识。
▲ 本产品不能防水，在雨天及潮湿环境下请注意防水。
若发生任何故障，请立即关闭闪光灯电源。

迅丽 THINKLITE

• 此使用说明书中的操作步骤假定相机和闪光灯的电源开关已开启。
• 参考页码由(第**页)表示。
• 此使用说明书中使用以下警告符号：
  该“小心”符号表示避免出现拍摄问题的警告。
  该“注意”符号提供补充信息。

01 前言

02 警告

05 部件名称

机身

控制面板

LCD液晶显示屏

五种模式下的不同LCD屏显示

标配物品

可选购附件

- 03 -- 04 -

目录

09 装卸闪光灯

09 电源管理

10 闪光模式—E-TTL自动闪光模式

闪光曝光补偿

FEB：闪光包围曝光

FEL：闪光曝光锁定

高速同步

第二帘快门同步

13 闪光模式--M:手动闪光

14 闪光模式-- Multi: 频闪闪光

15 无线闪光拍摄：无线电(2.4G)传输

无线设置

主控单元禁用

设置通讯频道

无线ID设置

ETTL: 全自动无线闪光拍摄

ETTL: 使用闪光光比的无线多重闪光拍摄

M: 手动无线闪光拍摄

Multi:手动无线闪光拍摄

：为各组设定不同的闪光模式进行拍摄Gr

24 无线闪光拍摄: 光学传输

无线设置

主控单元禁用

设置通讯频道

ETTL: 全自动无线闪光拍摄

ETTL: 使用闪光光比的无线多重闪光拍摄

M: 手动无线闪光拍摄

Multi:手动无线闪光拍摄

30 其他应用

外置无线控制功能

同步插孔触发

造型闪光

自动辅助对焦灯

反射闪光

创建眼神光

ZOOM：设置闪光覆盖范围并使用广角散光板

电池电量低警示

33 C.Fn：设置自定义功能

34 用相机菜单控制闪光灯

35 保护功能

36 规格参数

37 故障排除指南

38 固件升级

38 兼容相机列表

38 维护保养

部件名称

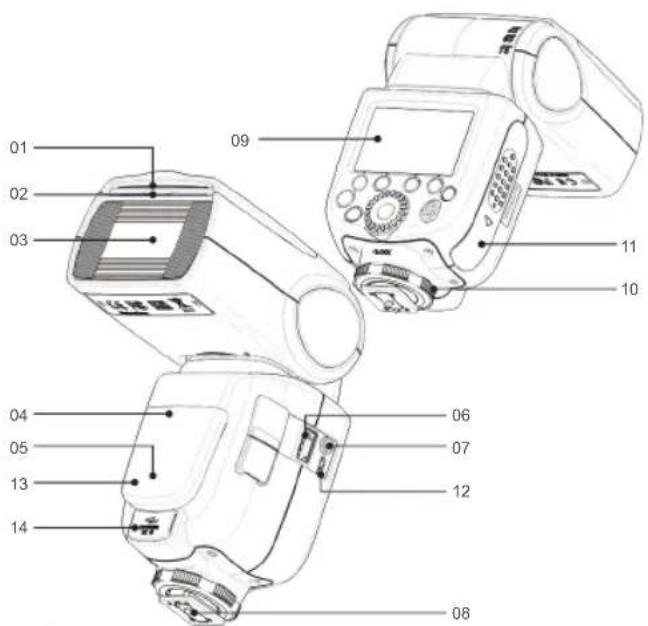

- 机身

1. 眼神光板
2. 内置广角散光板
3. 闪光灯头
4. 无线传感器
5. 辅助对焦灯
6. 无线控制插座
7. 同步插孔
8. 热靴
9. 点阵液晶显示屏
10. 固定旋钮
11. 电池仓
12. USB端口
13. 从属单元状态指示灯
14. 外部电源插槽

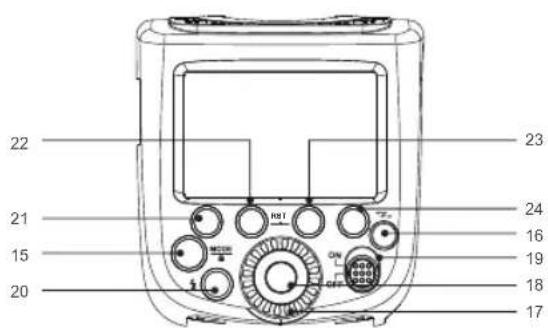

- 控制面板

1. 闪光模式选择按钮 /锁定按钮
2. < Z > 无线按钮
3. 调节旋钮
4. 设置按钮
5. ON/OFF电源开关
6. <⚡>试闪按钮/回电指示灯
7. 功能按钮1
8. 功能按钮2
9. 功能按钮3
10. 功能按钮4

- LCD液晶显示屏

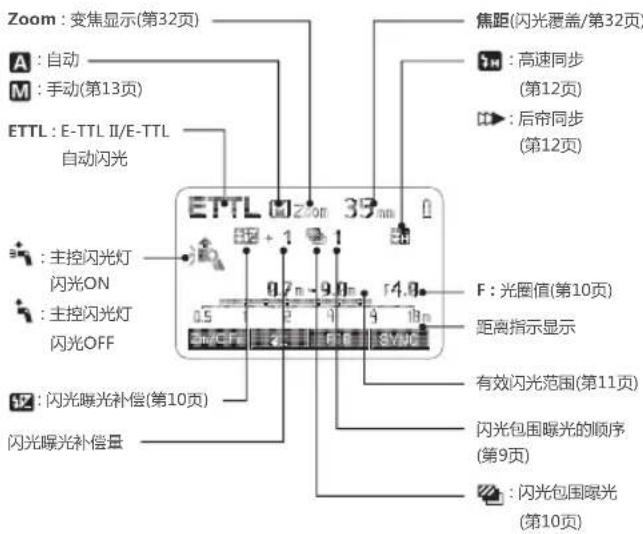

(1)E-TTL自动闪光

- 显示屏将只显示当前应用的设置。

• 在功能按钮1至功能按钮4上方显示的功能(如 和 <##>)根据设置的状态发生变化。
• 当操作按钮或拨盘时，液晶显示屏点亮。

(2)M手动闪光

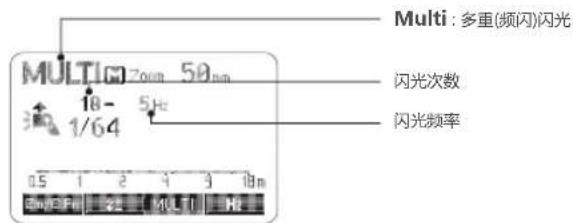

(3)Multi频闪闪光

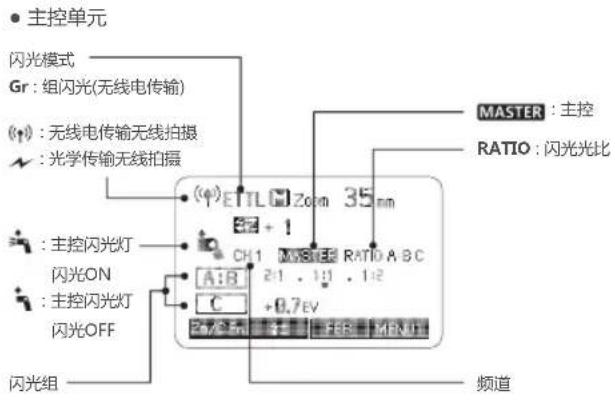

(4)无线电传输拍摄/光学传输无线拍摄

• 从属单元


• 五种模式下的不同LCD屏显示

• 机顶模式


• 光学传输: 作为主控


• 光学传输: 作为从属


1、灯体 2、微型底座 3、保护包 4、说明书

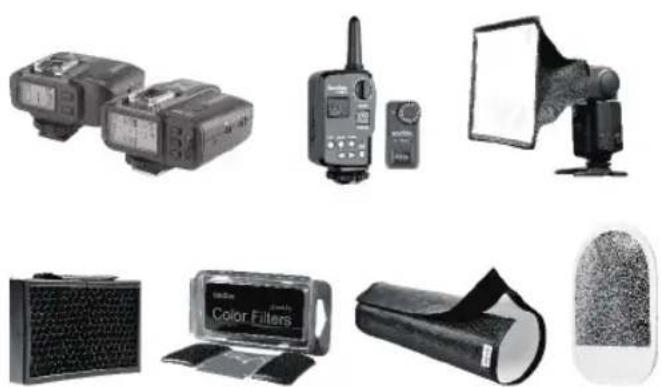

- 可选购附件

可搭配本公司以下摄影附件使用，以获得最佳的拍摄效果和使用体验：X1C TTL引闪器、FT-16S功率遥控器、迷你柔光箱、反光板、蜂巢、色片、束光布等。

- 滑动闪光灯固定座使其完全插入相机的热靴插座。

2 拧紧闪光灯。

- 旋转固定座上的锁定旋钮，直到锁定闪光灯。

2 取下闪光灯。

- 旋转固定座上的锁定旋钮，直到闪光灯解除锁定。

电源管理

* ON/OFF电源开关控制该产品的打开和关闭，长时间不使用时请关闭电源。本产品设计有电源自动关闭功能。作为主控单元在长时间（约90秒）无人操作时，闪光灯会自动关闭，半按快门按钮或机身任意键唤醒；作为从属单元在60分钟（或者选择30分钟）无任何操作时，闪光灯会进入休眠状态，此时可按机身任意键唤醒。

C.Fn 离机使用时，建议通过自定义功能使“自动关闭电源”无效。(C.Fn-APO 第33页)

C.Fn “从属单元自动关闭电源计时器” 出厂默认设置为60分钟，也可自定义选择30分钟。(C.Fn-SvAPOT 第33页)

闪光模式：E-TTL自动闪光模式

该闪光灯有E-TTL自动闪光，M手动闪光，Multi频闪闪光三种模式。在ETTL模式下，相机的测光系统会侦查从主体反射回来的闪光照明，从而自动调节闪光输出量，使主体和背景得到均衡曝光。支持曝光补偿、曝光包围、高速同步、第二帘快门同步、曝光锁定、光圈预览造影闪光、佳能相机菜单访问等功能。

* 按下 < MODE > 模式选择按钮，三种闪光模式将会依次出现在液晶屏上。

E-TTL模式

通过按模式选择按钮，将闪光灯设置为，可以使闪光灯进入ETTL模式。

• 半按相机快门按钮进行对焦，光圈值和有效闪光范围将会显示在显示屏上。
• 在快门释放前的瞬间进行一次预闪，闪光灯接收相机信息进行主闪光。

闪光曝光补偿

该闪光灯可以在±3档间以1/3档为增量调节闪光曝光补偿。由于环境的需求而需要微调TTL系统时，这个功能非常有用。

设置闪光曝光补偿：

1 按下功能按钮2<，令屏幕显示<图标，并且闪光曝光补偿量被突出显示

2 设置闪光曝光补偿量。

• 转动调节旋钮设置曝光补偿量。
• "0.3"表示1/3档，"0.7"表示2/3档。
• 要取消闪光曝光补偿，将闪光曝光补偿量设为“+0”。

3 按下设置按钮，确定闪光曝光补偿。

每次拍摄都在±3档间以1/3档为增量自动更改闪光输出，称之为FEB(闪光包围曝光)。使用该功能，相机将记录三张不同闪光输出(正确曝光、曝光不足、曝光过度)的照片。在拍摄移动主体，或是拍摄场景中灯光效果较复杂情况下，使用该功能可获得合适的曝光。

1 按下功能按钮3，令屏幕显示<图标>并且FEB水平显示被突出显示。

2 设置闪光包围曝光量。 - 转动调节旋钮设置包围曝光量。 - “0.3”表示1/3档，“0.7”表示2/3档。

3 按下< SET >设置按钮，确定FEB(闪光包围曝光)。屏幕显示跳转到闪光曝光补偿和闪光包围曝光数值显示。

- 3次拍摄全部完成后，闪光包围曝光将被自动取消。

- 对于闪光包围曝光，将相机的驱动模式设为“单拍”，并在拍摄前确保闪光灯准备就绪。 - 还可以结合闪光包围曝光和闪光曝光补偿以及闪光曝光锁定一起使用。

C.Fn 您可以防止进行3次拍摄后闪光包围曝光被自动取消。 (C.Fn-FEB ACL 第33页)

C.Fn 闪光包围曝光拍摄顺序可以在自定义功能界面进行修改。(C.Fn-FEB 第33页)

FEL: 闪光曝光锁定

使用FEL(闪光曝光)锁定，您可以为场景的任何部分锁定正确的闪光曝光设置。液晶显示屏上显示时，按下相机的按钮。如果相机没有按钮，按下<*>按钮。

• 将取景器中央对准被摄体，然后按下按钮。
• 闪光灯将会进行预闪，并将被摄体所需的闪光输出保留在内存中。
• "FEL"将在取景器中显示0.5秒。

• 每次按下按钮时，闪光灯将进行预闪并锁定新的闪光曝光设置。

• 如果被摄体太远，将导致曝光不足，<图标将在取景器中闪烁。请靠近被摄体然后再次尝试闪光曝光锁定。

• 如果液晶显示屏上不显示，将不能设置闪光曝光锁定。
• 如果被摄体太小，闪光曝光锁定效果可能不太好。

高速同步

使用高速同步(FP闪光)，您可以在所有的快门速度下同步使用闪光灯。高速同步闪光在使用光圈优先对人像进行填充闪光时特别方便。

1 按下功能按钮4，令屏幕显示<图标。

2 检查取景器中，<图标是否显示。
