产品类型	全彩RGBWW LED面板
型号	Nova P300C
功率输出	300W
色温范围	2000K - 10000K
色域	全RGBWW，带绿色/品红调节
CRI / TLCI	平均 ≥96 / ≥97
光束角度	120°（不带反光罩）
尺寸（含U型架）	368 × 262 × 140 mm
重量	4.6 kg
电源	AC 100-240V, 50/60Hz
功耗	≤350W
控制方式	机身控制、DMX512、Sidus Link App（蓝牙）
效果	内置效果：闪电、火焰、派对等
散热	主动风扇散热（支持静音模式）
防护等级	IP65（防尘防水）
安装方式	通用U型架，带28mm接收器
维护	用干布清洁；避免使用溶剂。保持通风口通畅。
安全注意事项	请勿遮盖或堵塞通风口。仅使用认可的配件。
备件与可维修性	联系Aputure支持获取替换零件。光源模块不可由用户自行维修。

常见问题 - Nova P300C Aputure

如何将Aputure Nova P300C重置为出厂设置？

进入菜单，选择‘设置’，然后选择‘恢复出厂设置’。确认以恢复默认设置。

可以通过DMX控制Nova P300C吗？

是的，它支持DMX512。通过5针XLR连接。在菜单中设置DMX地址。

哪些应用可以与Nova P300C配合使用？

使用Sidus Link应用（iOS/Android）通过蓝牙进行无线控制。

如何更新固件？

通过Sidus Link应用连接；如果有可用更新，按照应用指示操作。

最大功率是多少？

最大功耗为350W（全输出时）。

这款灯具有耐候性吗？

是的，它具有IP65防护等级，意味着防尘和防喷水。

如何清洁灯具？

使用柔软干布。请勿在LED上使用液体清洁剂或溶剂。

我可以将Nova P300C与V口电池一起使用吗？

不，它仅支持交流供电。此型号不提供可选的电池扣板。

噪音水平如何？

它具有静音模式。正常风扇噪音在1米处约为25分贝。

在哪里可以购买备件？

联系Aputure授权经销商或支持部门购买备件，如电源线、U型架或LCD屏幕。

用户手册 Nova P300C Aputure

感谢您购买爱图仕系列LED摄影灯—NOVA P300c。它是一款广色域的彩色面板灯。

重要的安全说明

使用此摄影灯时，应始终遵循基本的安全预防措施，包括：

1. 使用前阅读并理解所有说明。
2. 当儿童靠近设备或使用设备时，必须进行密切监督。在使用设备时，请勿将设备置于无人看管状态。
3. 必须小心接触高温部件防止被烫伤。
4. 请勿操作电源线损坏的设备以及掉落或损坏的设备，直到合格的维修人员检查过。
5. 请归置好电源线，防止被电源线绊倒或拉扯电源线导致设备断电，且电源线不可接触灼热表面。
6. 如果需要延长线，应使用额定电流至少等于设备额定电流的延长线。额定电流小于设备的电线可能过热。
7. 在清洁和维修之前以及不使用时，务必从电源插座上拔下电器插头。切勿拉扯电线从插座拔出插头，应抓住插头并拉动来拔出。
8. 在存放前让设备完全冷却。存放时，请将电源线从设备上拔出，待冷却后归置在安全箱中对应位置。

9. 为降低电击风险，请勿将本产品浸入水中或其他液体中。

10. 为降低电击风险，请勿拆卸本产品，在需要维修时将其交给合格的维修人员。不正确的重装可能会在随后使用设备时引起电击。

11. 使用非制造商推荐的配件可能会引起火灾、电击或人身伤害。
12. 请将本产品连接到接地插座。
13. 请勿将本产品置于液体或其他易燃、易挥发溶剂附近，避免损坏产品。
14. 请用软布、干布清洁本设备。
15. 请勿在潮湿的环境下使用本设备，否则有短路或电击的危险。
16. 需要维修时请联系授权的维修人员。本设备内有精密电子线路。未经许可擅自拆卸导致故障不在本司保修范围内，但用户可以付费维修。
17. 建议使用爱图仕原厂线缆。由于使用非爱图仕原厂附件导致本产品的任何损坏，不在本司保修范围内，但用户可以付费维修。
18. 本产品已通过RoHS, CE, KC, PSE和FCC认证，请参考相关国家标准使用和操作。因使用操作不当而造成机器损坏，不在保修范围内，但用户可以付费维修。
19. 此使用者指南依据本公司严格测试制定。设计和规格如有变更，恕不另行通知。

保存这些说明

FCC 符合声明:

此设备符合 FCC 规则第 15 部分中的规范。操作设备须符合以下两个条件：

(1) 此设备不会导致有害干扰；
(2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。

【警告】如果用户未经爱图仕明确许可而进行改动或改装，可能会丧失继续操作该设备的权利。

【注】此设备经测试确定符合 B 类数码设备（依照 FCC 规则第 15 部分规范）的限制。这些限制的设计旨在为居住场所安装条件下的有害干扰提供合理的保护。此设备生成、使用并可以发射射频能量。如果未按照指示安装和使用，可能对无线电通信造成有害干扰。但是，在特定安装条件下，不保证这类干扰不会发生。如果此设备确实对无线电或电视机接收信号造成有害干扰，而这点可以通过关闭和打开设备来确定，那么建议用户尝试使用以下一种或多种措施来消除干扰：

• 扩大设备与接收器之间的距离。
• 将设备连接到其他电路的插座中，而不是接收器所连接电路的插座。
• 咨询经销商或有经验的无线电/电视机技术人员以获得帮助。

FCC 辐射暴露声明:

本设备符合FCC针对未受控制环境所制定的辐射暴露限制。

物品清单

使用本产品前，请检查包装内是否包含所有以下物品。如有缺失，请与经销商联系。

2. 控制盒

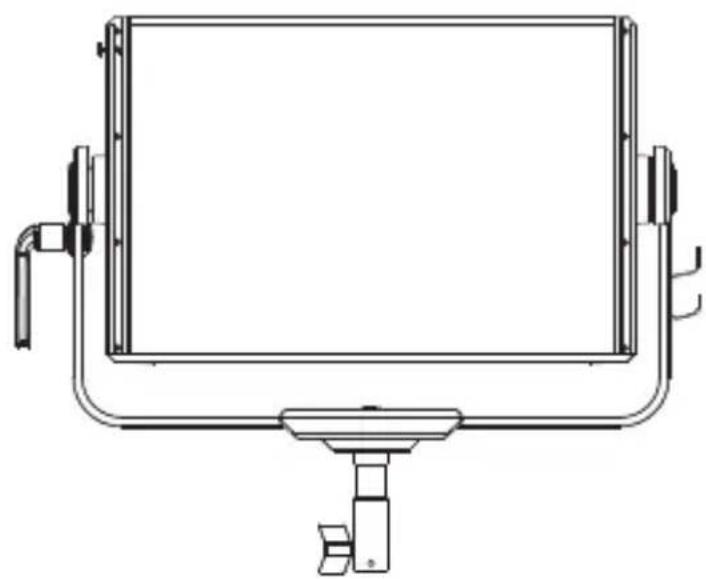

调节灯体到合适角度，旋转紧固手柄安装灯体在三脚架上，再旋转把手固定灯体。

* 您可将绑有连接线的集线绑带系到挂线柱上

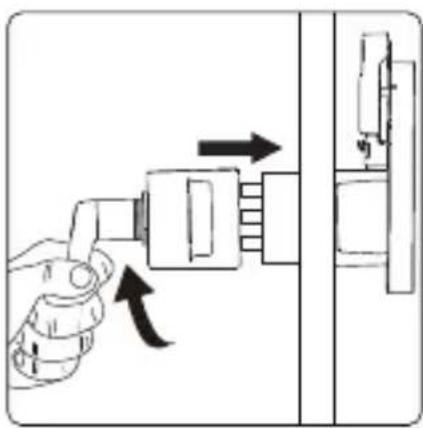

**拆卸连接线时，请压住灯体和控制盒上的弹簧锁口再拆卸，切勿硬拔。

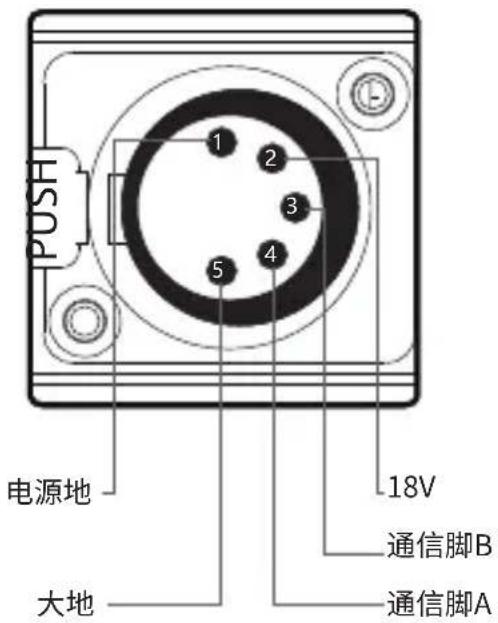

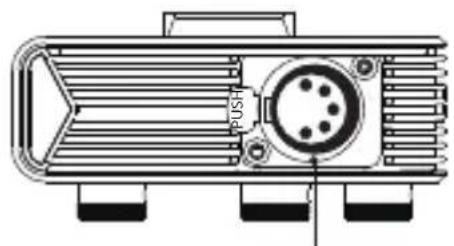

*与灯体连接口（控制盒上）定义如图所示:

1. 快装件使用说明

1) 将快装件装到灯架或支架上;

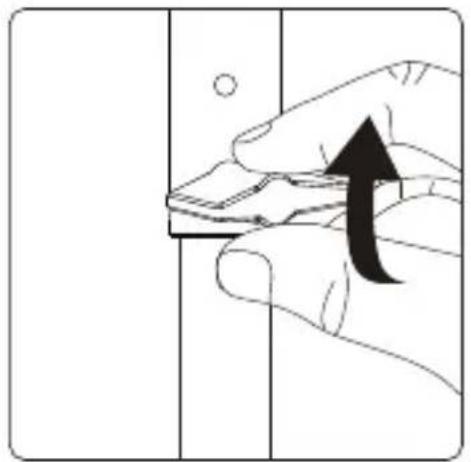

2）打开快装件旋柄，将控制盒装进快装件（旋钮自动弹回）；
3）打开快装件（必须抓住控制盒，不然会摔落），取下控制盒；
4) 灯体上的快装板固定控制盒的方式和快装件固定控制盒的方式一样。

* 拆卸电源线时，请下拉电源线上的弹簧锁口按钮再拆卸，切勿硬拔。

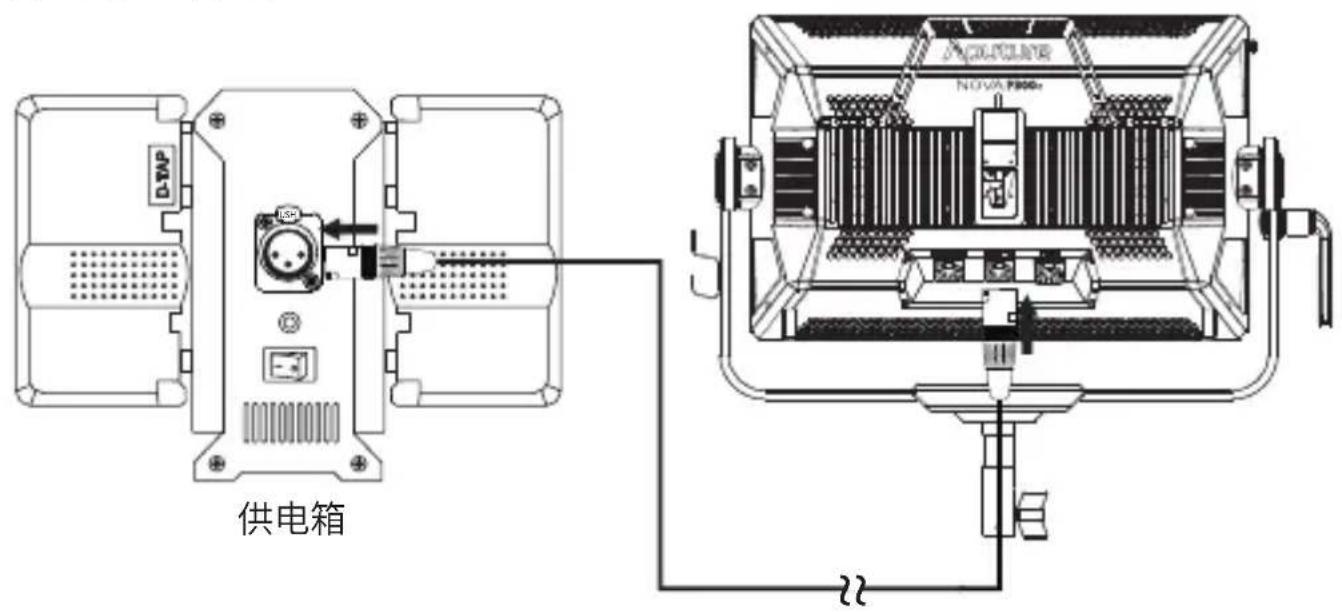

2) 供电箱供电

您也可以通过外接卡侬口24V-48V的电源为该灯供电。这可以通过我们的一个支持48V输出的蓄电池输出站，或其他能够输出相同电压的发电站或蓄电池组来实现。

操作

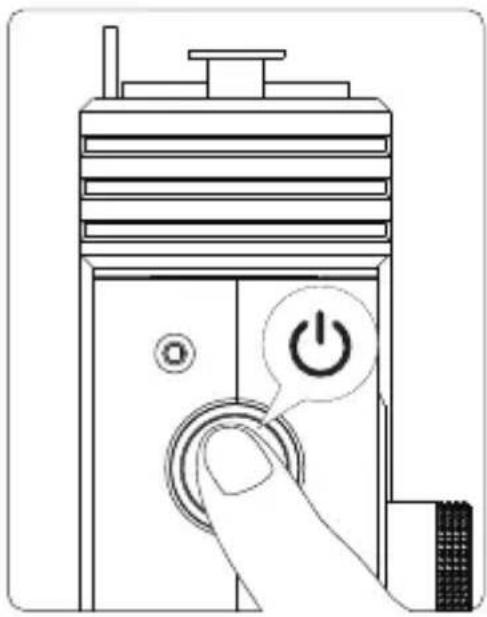

1. 开机

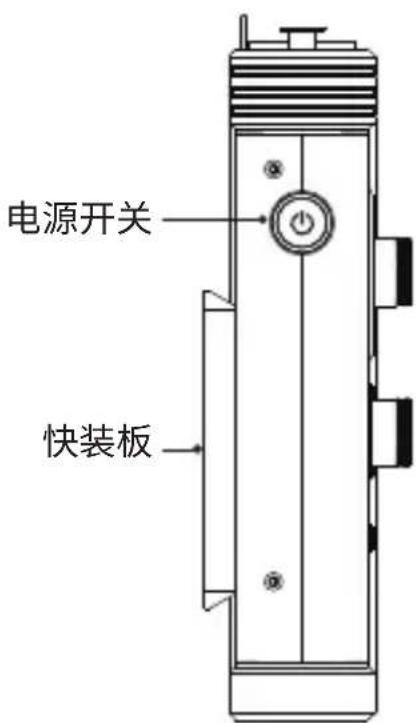

将灯体连接到适当的电源后，用自带的5针卡侬插头将灯头和控制盒连接起来。按控制盒侧面的电源按钮可实现打开和关闭灯。

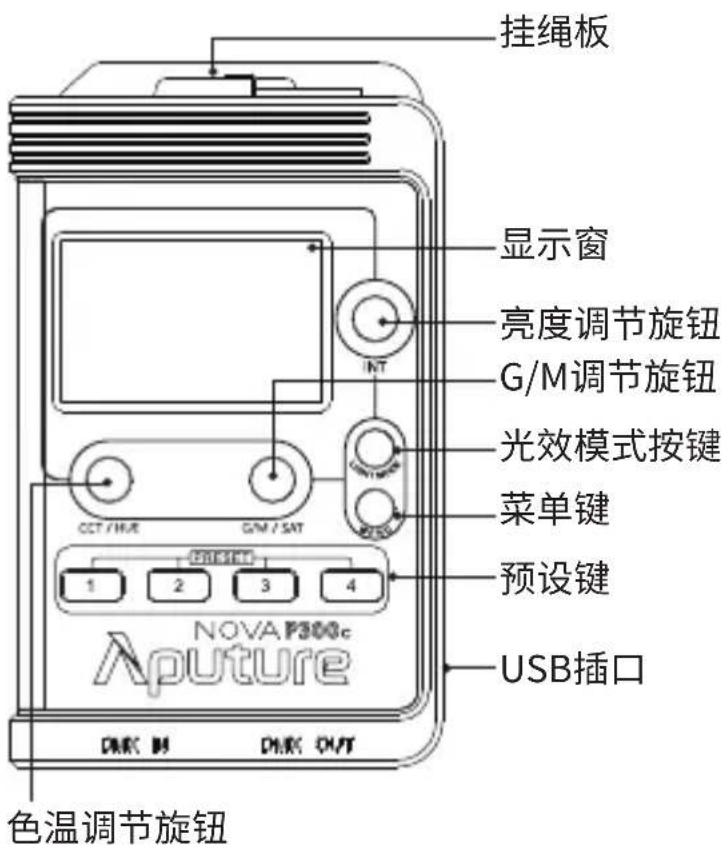

1. 控制盒手动控制。

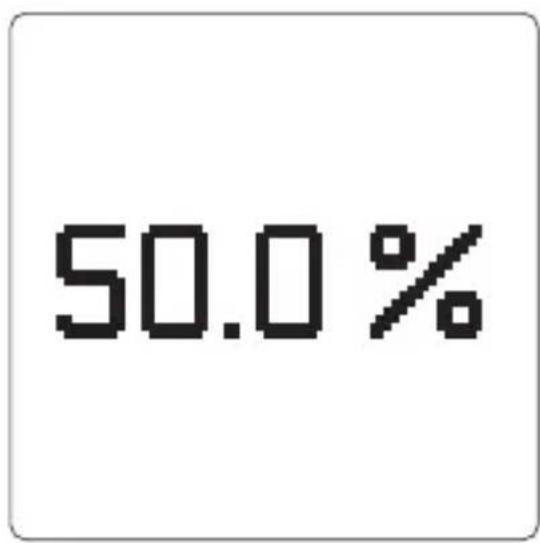

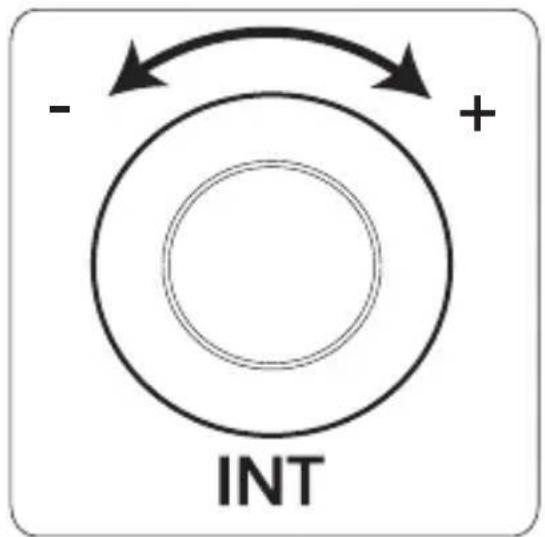

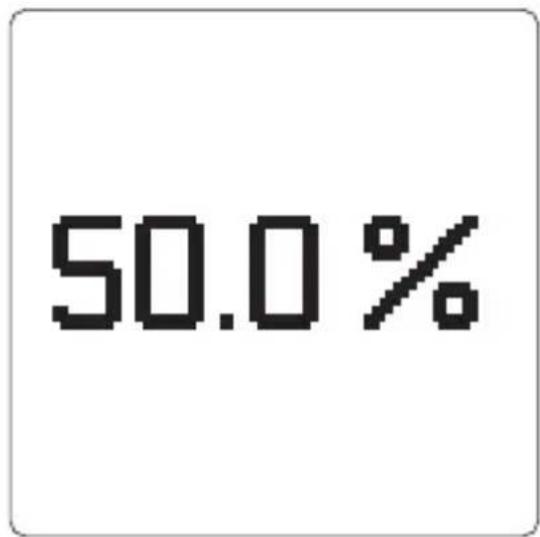

   2.1 旋转INT调节旋钮来调节亮度，顺时针变强，逆时针变弱。

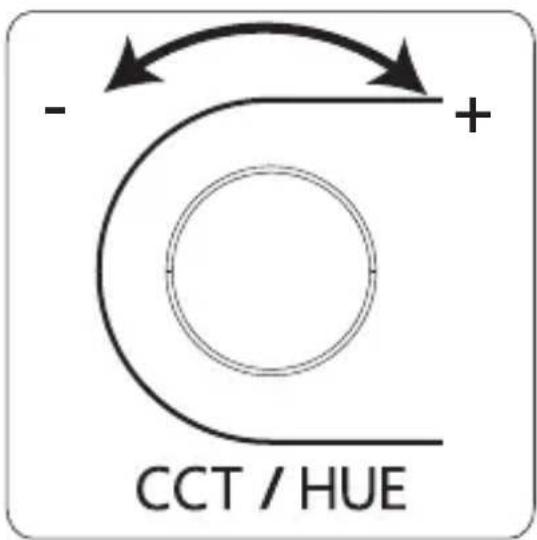

旋转CCT/HUE调节旋钮来调节色温、HUE值，顺时针变强，逆时针变弱。

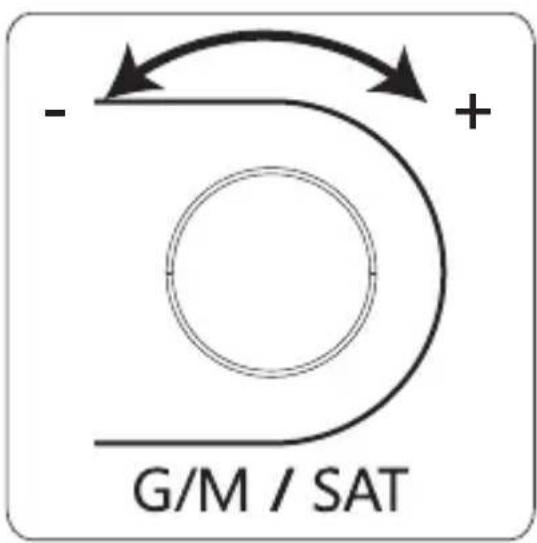

旋转亮度调节旋钮来调节G/M、饱和度，顺时针变强，逆时针变弱。

* 旋转旋钮的速度会导致不同的变化程度。

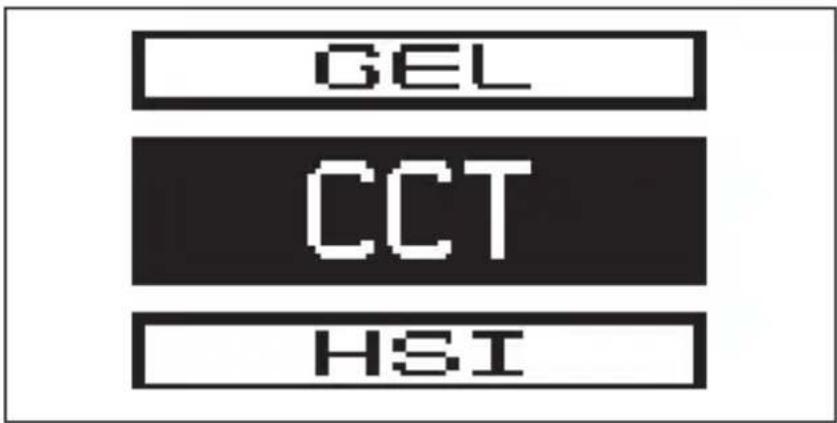

2.2 按压Light Mode键进入主界面

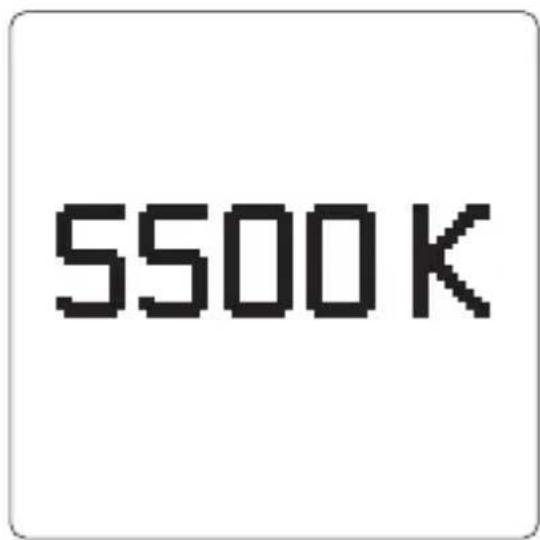

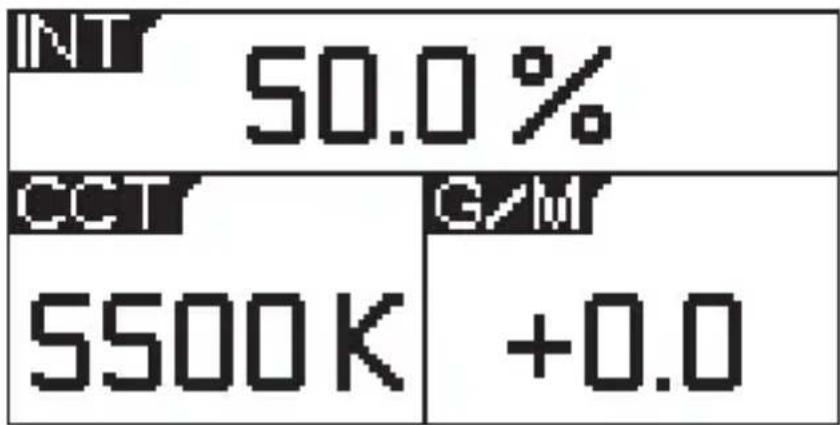

2.2.1 短按INT选择CCT模式来调节色温（2000K\~10000K）。

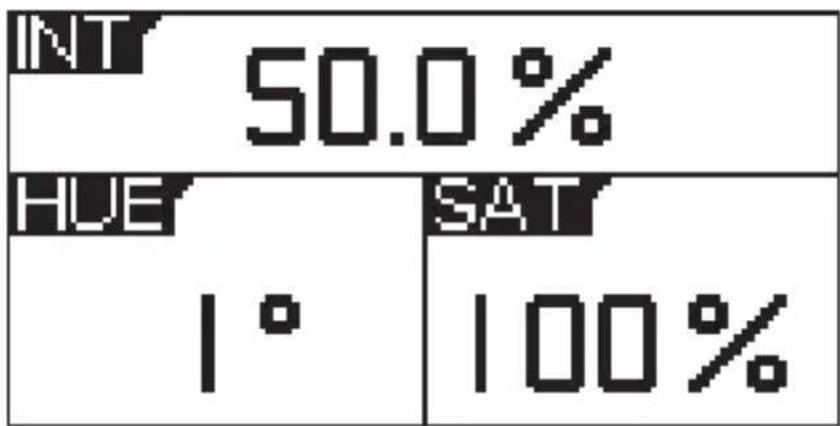

2.2.2 短按INT选择HSI模式后来调节色调（1°\~360°，每一度代表一种颜色）及饱和度（0%\~100%）。

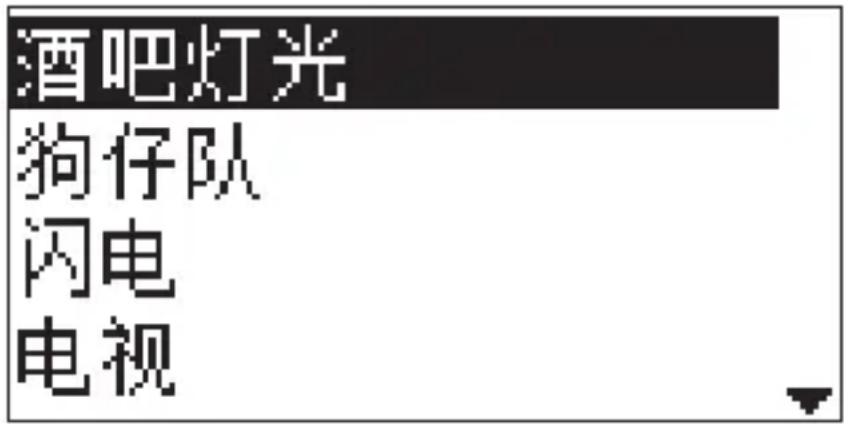

2.2.3 短按INT选择光效模式后，旋转亮度旋钮可进行酒吧灯光/狗仔队/闪电/电视/烛光/火光/闪光灯/爆炸/故障灯泡/脉搏/焊接/警车/颜色捕捉/聚会灯光/烟花等15种光效切换。

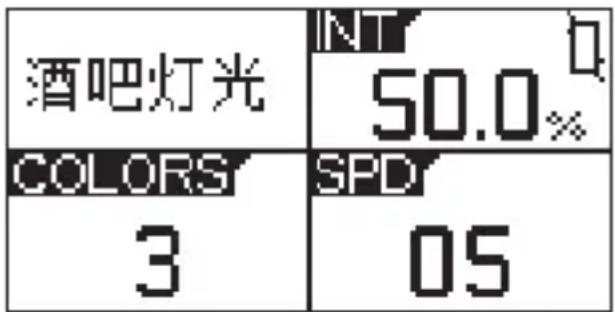

a. 酒吧灯光模式 b. 狗仔队模式

狗仔队	50.0%
CCT	05

c. 闪电模式 d. 电视模式

闪电	50.0%
CCT	FRQ OS >

电视	INT 50.0%
Warmer Natural Cooler	SPD 05

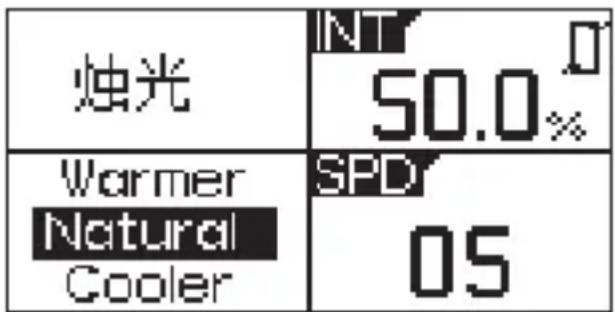

e. 烛光模式 f. 火光模式

火光	INT 50.0%
Warmer Natural Cooler	SPD 05

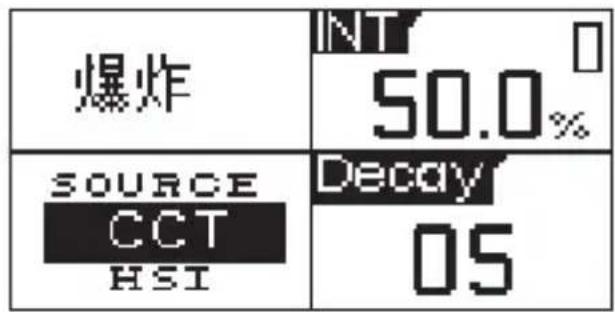

g. 闪光灯模式 h. 爆炸模式

闪光灯	INT 50.0%
SOURCE CCT HSI	SPD 05

i. 故障灯泡模式 j. 脉搏模式

在任一光效模式下，短按亮度键来循环光效，再次短按将暂停；但是闪电和爆炸模式下短按亮度键，它将变成触发。

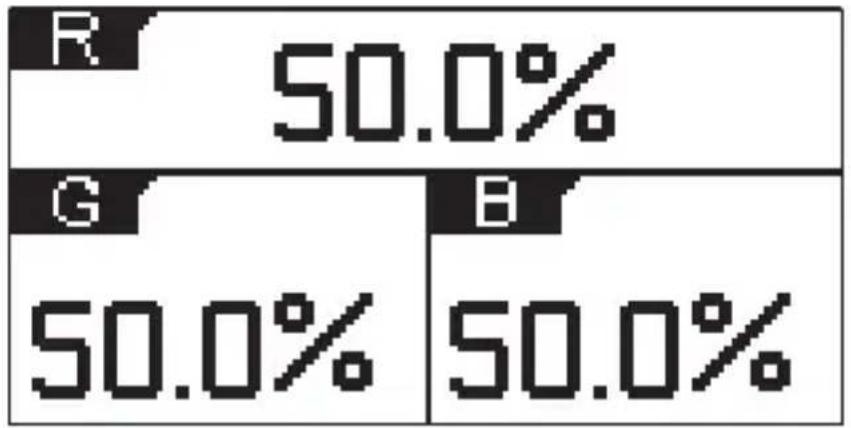

2.2.4 短按INT选择RGB模式后，通过改变每种光源的比例来达到想要的光效。

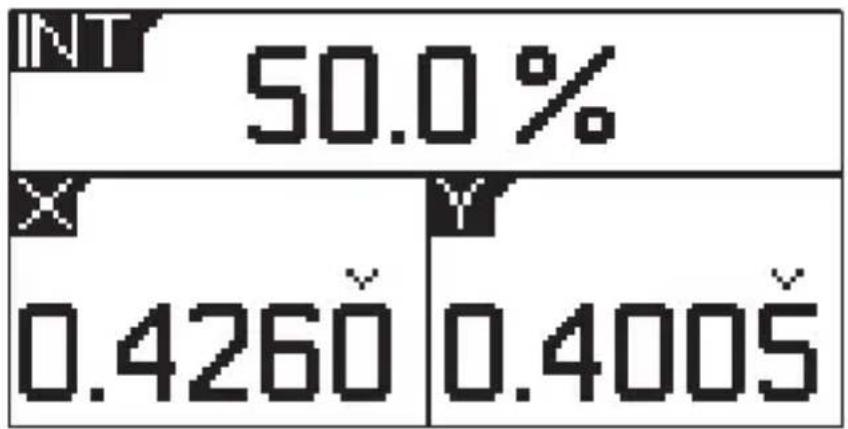

2.2.5 短按INT选择X,Y色坐标模式，短按或旋转HUE/SAT旋钮来分别切换X轴/Y轴的数值。

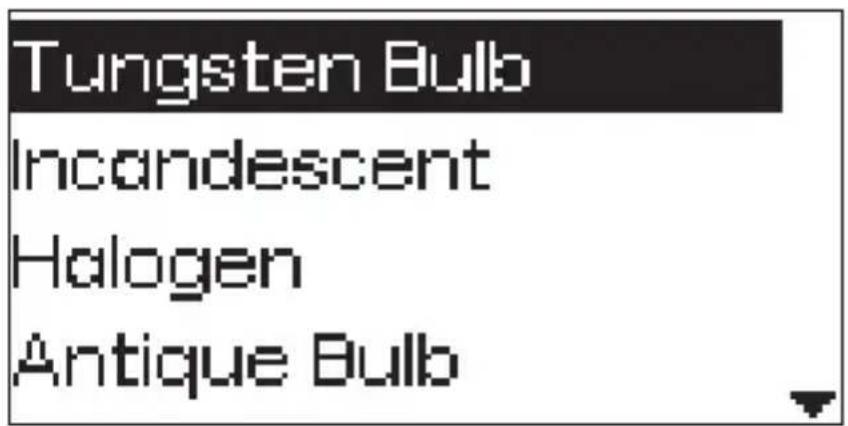

2.2.6 短按INT选择SOURCE模式，旋转亮度旋钮来选择需要的source。

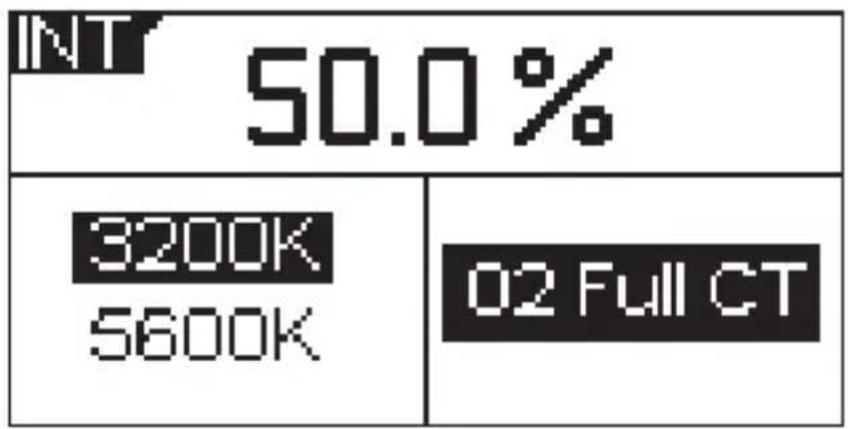

2.2.7 短按INT选择GEL模式，旋转亮度旋钮来调节亮度，旋转色温旋钮选择3200K/5600K，短按G/M旋钮进入GEL选择界面。

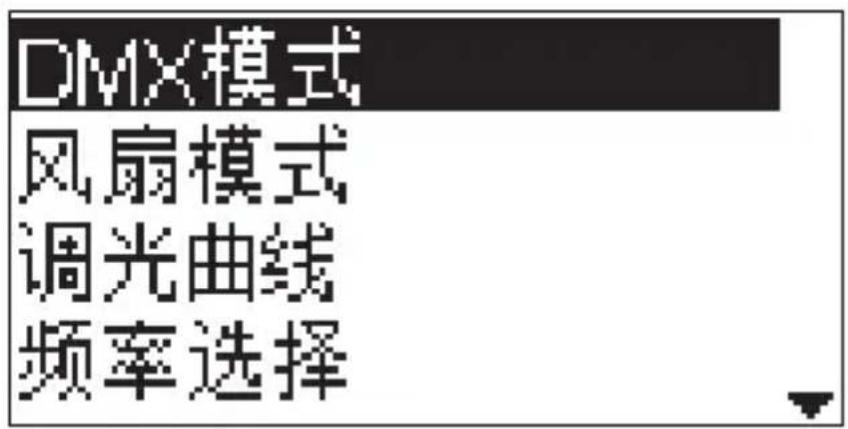

2.3 按压MENU按键进入菜单界面，显示如下图。

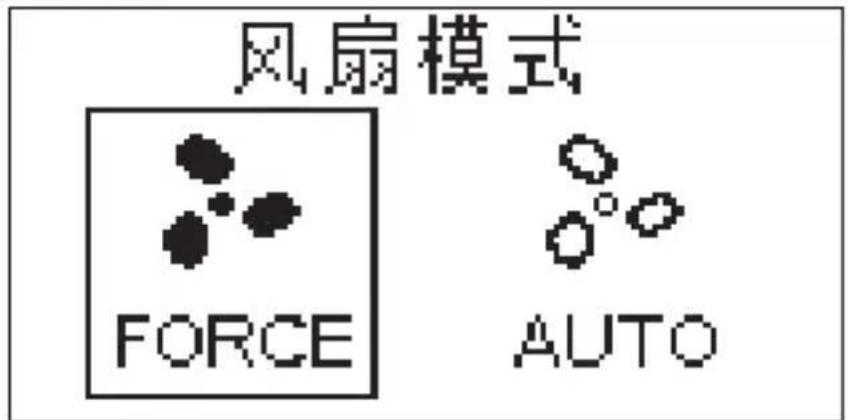

2.3.1 风扇模式

按MENU键进入菜单模式，旋转亮度键选择风扇模式，短按亮度键进入风扇模式，旋转亮度键选择FORCE或AUTO模式，再短按亮度键键确认选择。

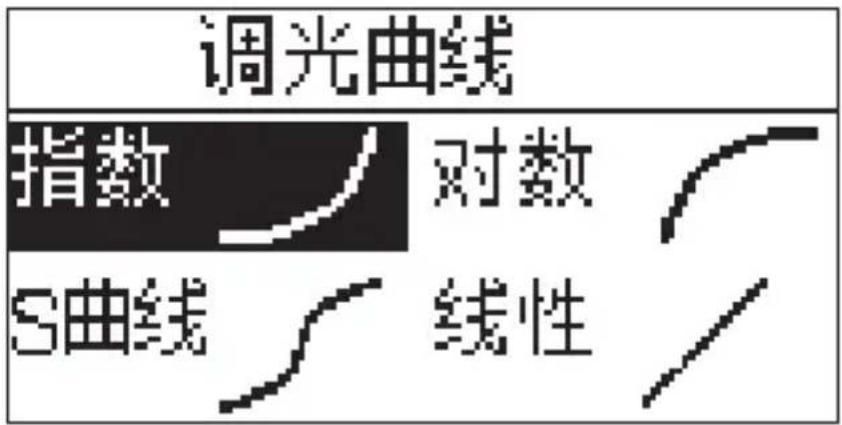

2.3.2 调光曲线调节

按MENU键进入菜单模式，旋转亮度键选择调光曲线，短按亮度键进入调光曲线模式，旋转亮度键选择指数型、对数型、线型、“S”型调光曲线，再短按亮度键确认选择。

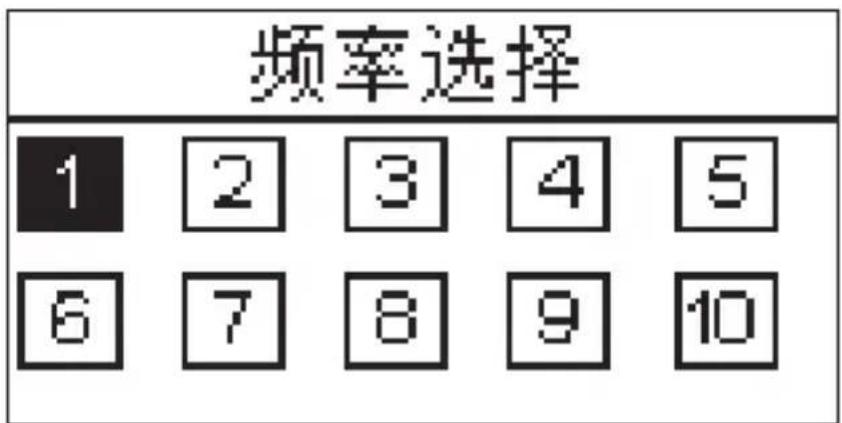

2.3.3 频率选择

按MENU键进入菜单模式，旋转亮度键选择频率选择，短按亮度键进入频率选择界面，旋转亮度键选择频率从1\~10，再短按MENU键返回上一菜单。

2.3.4 蓝牙复位

按MENU键进入菜单模式，旋转亮度键选择蓝牙复位，短按亮度键进入蓝牙复位界面，再旋转亮度键选“是”，短按亮度键进行蓝牙复位；选择“NO”，则返回上一级菜单。

蓝牙复位
是	否

2.3.5 设备序列号

按MENU键进入菜单模式，旋转亮度键选择设备序列号，短按亮度键进入设备序列号界面，可以看到每一台机器都有唯一的序列号。

设备序列号

02A9F4

2.3.6 固件更新

按MENU键进入菜单模式，旋转亮度键选择固件升级，短按亮度键进入固件升级界面。旋转亮度键选“是”，OLED显示屏出现升级进度条，随着升级情况显示相应进度。旋转亮度键选择“否”，再短按亮度键则返回主界面。

固件升级
是	否

2.3.7 语言选择

按MENU键进入菜单模式，旋转亮度键选择语言菜单，短按亮度键进入语言界面，旋转亮度键选择English或中文，再短按亮度键确认。

Language
English	中文

2.3.8 固件版本

按MENU键进入菜单模式，旋转亮度键选择固件版本，短按亮度键进入固件版本界面，然后可以看到灯体和控制盒的版本号。

固件版本号

灯体:1.0 控制盒:1.0

2.4 预设功能

控制盒的下面有4个预设按键。将灯光设置为所需输出后，长按四个按键（1、2、3或4）中的任意一个以启动保存预设过程。使用INT控制轮选择“是”或“否”。

然后，您可以在任何模式下使用这些预设按键来激活之前保存到该预设的模式及内容。

使用Sidus Link移动应用程序，您可以保存几乎无限数量的预设。

3. DMX控制台控制

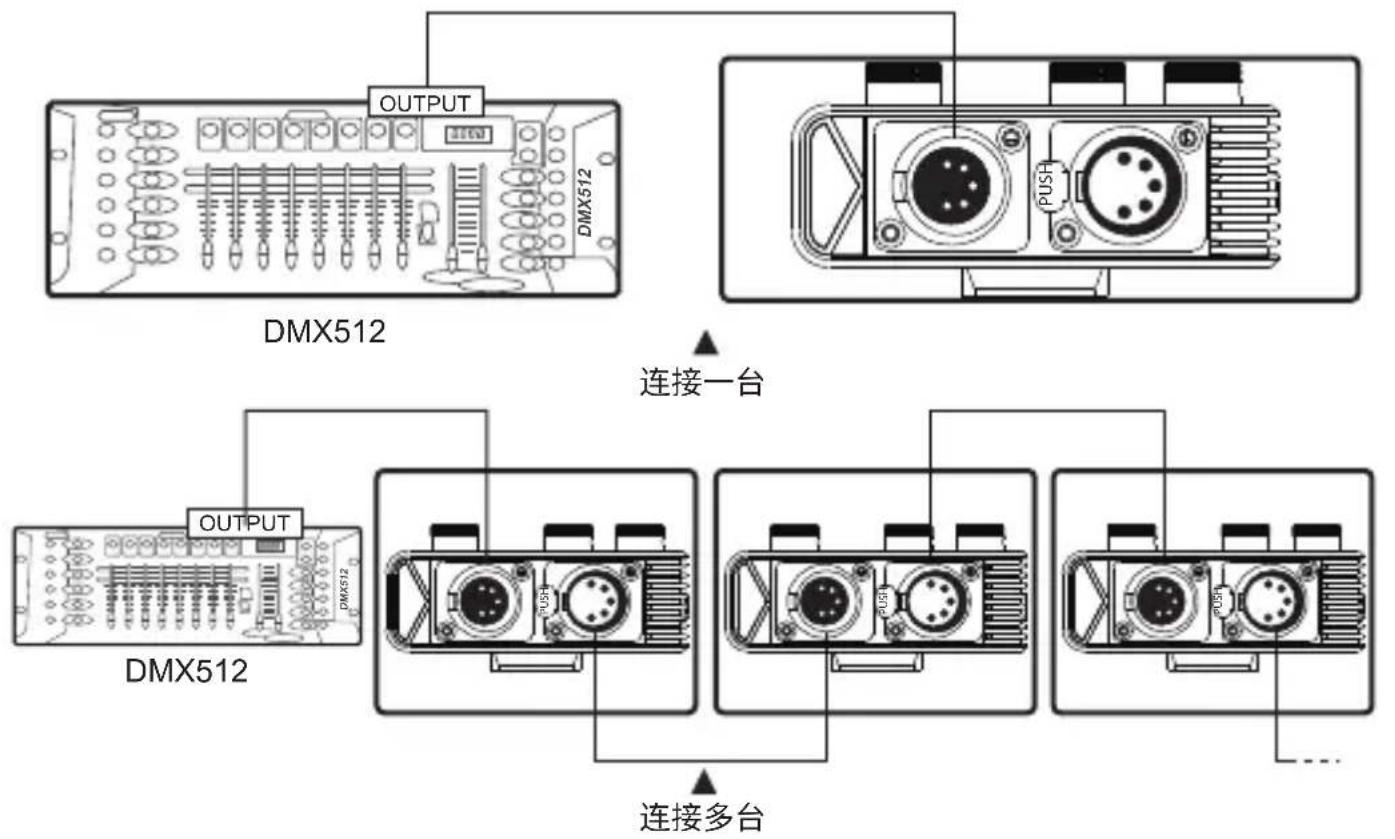

1) 连接DMX标准控制台与灯体

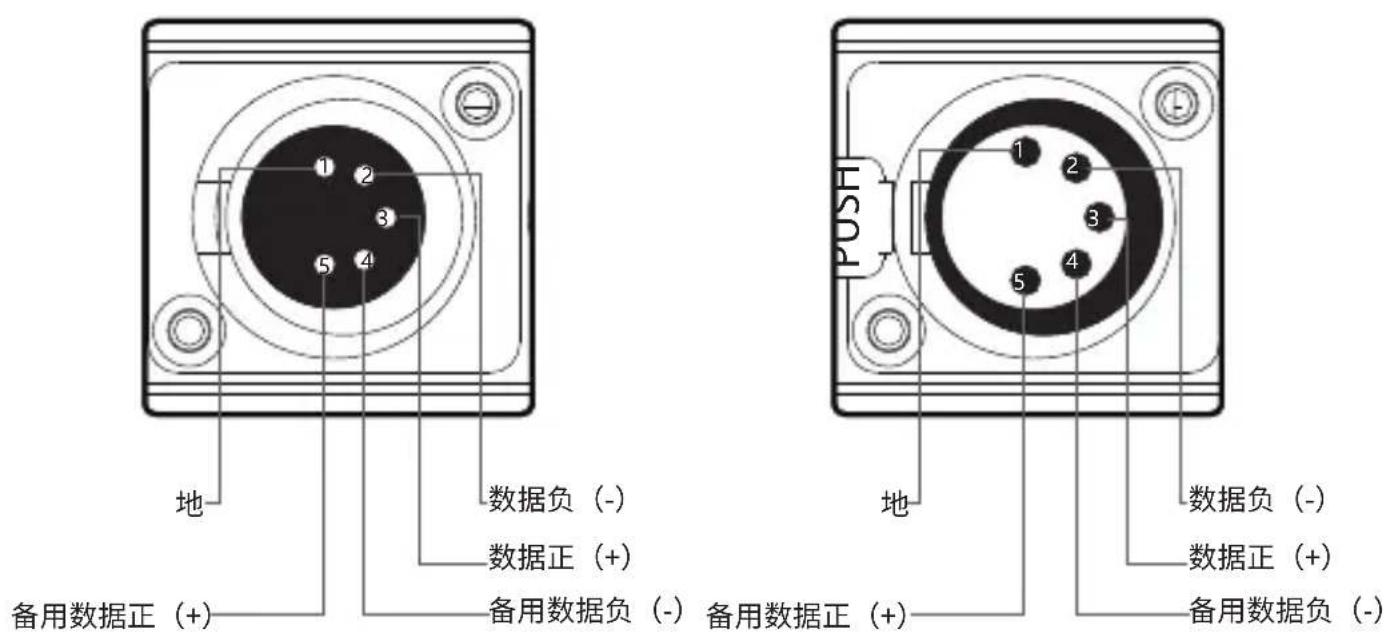

*DMX接口定义如图所示:

2) 频道选择

DMX控制台通道数与控制盒DMX通道数保持一致时，可使用控制台进行亮度调节操作。适用于单台或多台连接方式。

*在DMX模式下，控制通道号出厂默认值为1。

*在DMX模式下，NOVA P300c可设置通道范围为1-512。

4. DMX控制操作

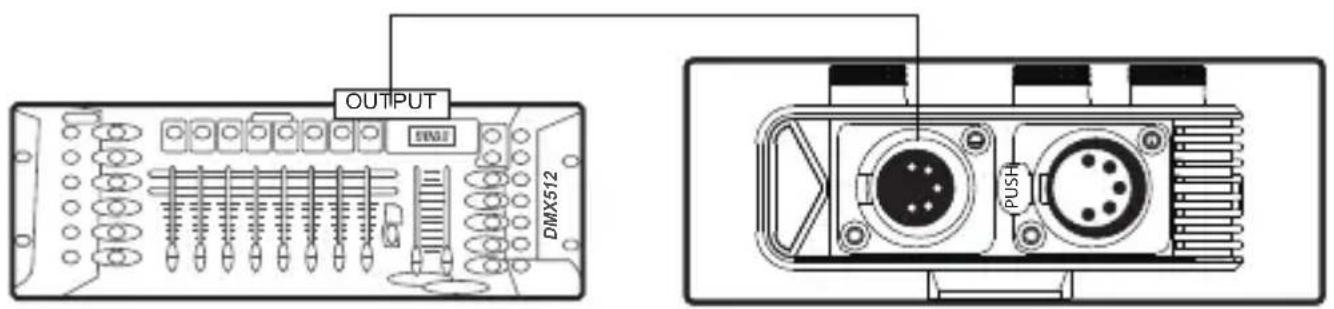

1) DMX控制台与控制盒连接，见下图所示

* 您可以通过访问二维码来获取更多的DMX信息。
关注微信公众号，发送：Nova P300c DMX

5. Sidus Link APP 的使用

您可以在App store和安卓市场搜索sidus link下载专业控制软件来控制爱图仕灯具，更多详细使用方法请访问:sidus.link/app/help

工作温度		-10~45°C
工作电压		100V~240V
工作电流		4A
输入功率		≤360W
输出功率		≤360W
LED数量		2500K(暖白)和10000K(冷白)各572 LEDsRGB 546 LEDs
CRI		≥95
TLCI		≥95
色温		2000K-10000K
CQS		95
SST(D55)		74
SST(Tungsten)		85
App 控制类型		Bluetooth 5.0 Mesh
锂电池工作电压范围		24V-48V
散热方式		主动散热
产品重量		16.9kg
产品重量(安全箱版)		24.4kg
尺寸(长X宽X高)	灯体	56.19*45.7*17.2cm / 22.1*18.0*6.77in
	控制盒	9.66*15.75*4.63cm / 3.8*6.2*1.82in

亮度测试数据

CCT	1m	3m 5m
2700K	7450 lux	890 lux 350 lux
3200K	8200 lux 960 lux 3	70 lux
4300K	8600 lux 1000 lux	395 lux
5500K	9000 lux 1100 lux	430 lux
6500K	8550 lux 1020 lux	400 lux

*亮度为平均数据，不同灯的亮度会有微小差异。
