用户手册 MSZ-AH12VA-H1 MITSUBISHI

在請維修人員之前，請再次檢查以下內容 22

是否故障？ 23

用户須知 27

移機・檢查 29

安裝安全事項 29

安裝說明 32

請不要將空調器電源與其它自發供電設備連接。

如果連接將可能造成空調器損壞。

警告	由於處置錯誤將造成死亡、重傷或財產損失的可能性很大。
注意	由於處置錯誤,可能造成空調器不能正常使用或造成損失。

安裝結束後，請安裝人員務必在安裝結算聯和保修卡上按要求貼好條形碼。

非常感謝您選用三菱電機房間空氣調節器。

• 為了確保正確安全地使用本機，在使用前，請一定先閱讀說明書。閱讀以後請妥善保存，以備必要時查閱。
• 購買機器時，須在出售店收取記載有「購買日期·店名」的有效證明。
• 顧客請不要自行安裝機器(自行安裝，將不能保證安全和功能，由此引起的安全問題本公司不予負責。自行安裝機器的售後服務不屬於三包範圍)。

爲了您與他人的安全以及爲了防止財產損失，請務必遵守安全事項。

警告	若安裝不當,可能會造成重傷甚至死亡等重大損失。
注意	若安裝不當,可能會導致傷害以及房屋、財產等損失。

安裝時

警告

不要自行安裝機器。因爲若安裝不當,將可能引起火灾、觸電、機器掉落傷人或漏水。請與出售店或本公司售後服務中心聯系。請與出售店或本公司售後服務中心聯系	電源請務必使用空調專用的電源插座。如果使用專業以外的電源插座,會發生發熱以及火灾。專用電源插座
禁止安裝在有可能泄漏腐蝕性、可燃性氣體的地方。萬一氣體泄漏并聚集在機組周圍時,便有發生爆炸或損壞機器的危險。 禁止安裝	必須接地綫。空調插座應連接有專門接地綫,地綫切勿接到煤氣管、自來水管、避雷針導綫、電話接地綫上。如果沒有接地綫或地綫沒有連接好,可能引起觸電事故。在使用前請務必確認是否有接地綫或接地綫是否按要求連接。接地綫作業
必須安裝漏電斷路器。禁止使用R410A以外的冷媒。若不裝漏電斷路器,便可能有觸電的危險。安裝漏電斷路器	否則會引起故障、破裂等重大事故。禁止

注意

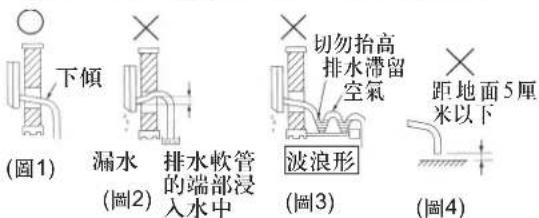

排水口須保證能順利排水。

如果有排水不良狀況，室內外機組將可能滴水浸濕、污損家具。

移機・維修時

警告

不可自行修理或移機。

因爲處理錯誤，可能導致火災、觸電、機器掉落傷人或漏水等。 請與出售店或本公司售後服務中心聯系。 如果電源軟綫損壞，爲避免危險，必須由製造廠或其維修部或類似的專職人員更換。

如果空調不能製冷或製熱時，缺少冷媒是原因之一，所以請與出售店聯系。

如果需要追加冷媒以及修理時，請向售後服務人員確認。

空調裏使用的冷媒是安全的。通常冷媒是不會泄漏，但萬一，冷媒泄漏在室內，接觸到暖風機、取暖器、煤氣爐等將會產生有害氣體。

請向售後人員確認

“圖符號”的意思如下：

禁止	必須遵守指示
禁止用濕手	要接地綫
禁止用水	請拔下電源插頭

空調發生異常或不良情況時 停止運轉，請與出售店或本公司 售後服務中心聯系。

使用時

警告

不要長時間讓冷風直吹肌膚。

可能會損害身體健康。

禁止

禁止在進風口、排風口或出風口插入手指或棒條等。室內機安裝高度應保證風扇葉片高於地面2.3米以上。

裏面有高速旋轉的風扇，會造成人身傷害。應看好兒童，切勿讓他們玩弄空調器。

禁止損傷電源綫或作連接加工等。

若在電源綫上堆放重物，以及損傷、或加熱、連接加工電源綫，便有可能損壞電綫及引起火災或觸電事故。

禁止

禁止在空調運轉時拔下電源插頭。

可能會產生火花，引起火灾事故。

禁止

插入電源插頭時，不僅需清除電源綫插頭的灰塵，還要確認插座是否有灰塵及被堵住、異常等情況，并確保電源插頭完全插入插座。

如果附着灰塵，有堵住及異常情況，會引起火災、觸電等事故。

清除灰塵

警告

禁止在電源綫的中途引綫或延長電源綫及禁止使用多孔插座。

可能因接觸不良、絕緣不良、超過容許電流量而會引起火災、觸電事故。

發覺異常時（有糊味等），應立刻停止運轉，關閉電源開關。

發覺異常而繼續運轉下去時，可能導致火災、故障等。此時，請與出售店或技術服務中心聯系。

請拔下電源插頭

注意

禁止當其他特殊用途。

不能作為保存精密機器、食品、動植物、美術品的用途。因爲有降低保存品質量的可能。

使用禁止

禁止用潮濕的手去操作開關。

有觸電的危險。

禁止用濕手

和燃燒器具一起使用時，應該時常換氣。

可能產生氧氣不足的現象。

禁止燃燒器具放在直接吹得到風的地方。

可能引起燃燒器具的不完全燃燒。

注意

拔下電源插頭時，禁止拉電源綫。

因爲可能會拉斷一部分芯線，而引起火災、觸電等事故。

安裝臺如果已陳舊不堪，不可置之不理。

機組有翻倒傷人的可能。

禁止用水洗刷空調機。

機器中如果進水，會降低絕緣性能，有發生觸電的危險。

禁止在直接吹到空調機氣流的地方放置動植物。

可能對動植物有不良影響。

室内外機組下面不得堆放其它電器產品及家具等。

因會有水滴滴下的情況，導致污損和設備故障。

禁止接觸室內外機的進風口和鋁翅片。

會造成人身傷害。

禁止踩在室外機組上或在上面堆放東西。

可能跌下受傷或機器掉落傷人。

保養機組時，禁止站在不穩固的腳臺上。

可能跌倒受傷。

禁止用殺蟲劑·消毒劑·可燃性噴霧材料噴吹。

可能引起火灾、變形。

打雷閃電時，請拔下電源插頭。

如果被雷擊可能會引起機組故障。

請拔下電源插頭

清潔空調時，應停止運轉，請拔下電源插頭。

高速旋轉的風扇可能傷人。

長期不使用機器時，請拔下電源插頭。

因堆積灰塵而有可能引起火灾和事故。

請拔下電源插頭

禁止敞開門窗，在高濕度狀況下進行長時間的運轉。

開冷氣時，若在高濕度（80%以上）下進行長時間連續運轉，空調機可能有冷凝水滴下，浸濕污損室內家具。

禁止給電池充電或拆卸電池，禁止投入火中。

可能導致電池漏液、火灾或爆炸。

更換相同類型的2節新電池。

新舊電池混用可能導致電池發熱、漏液或爆炸。

如果空調使用多年時，請及時保養或檢查機組。

如果室內機堆積灰塵和異物，會產生異味并堵塞排水管道，就會造成室內機漏水。

檢查機組需要專業知識和專業技術， 此時，請與出售店或本公司 售後服務中心聯系。

保養檢查

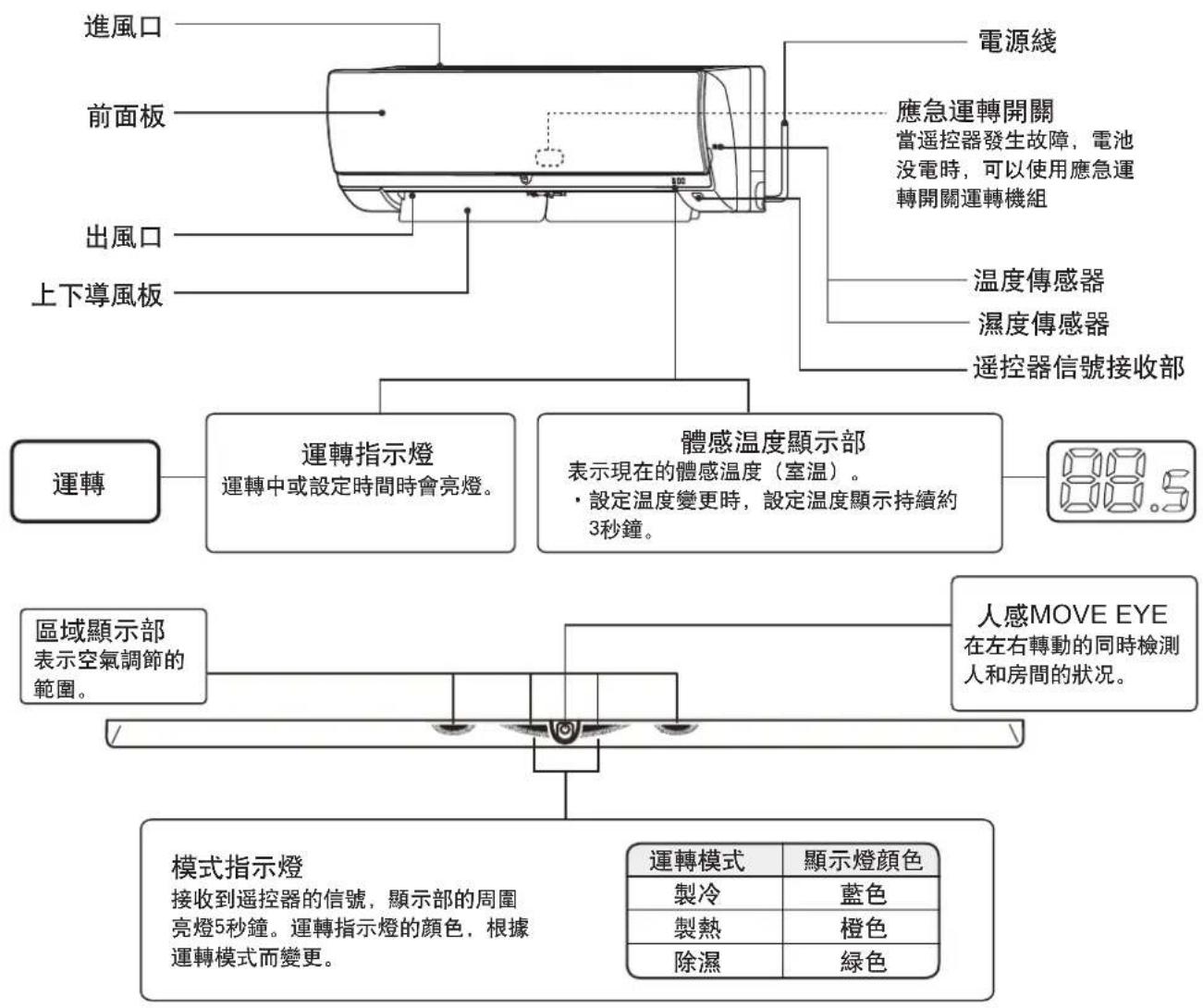

室内機組

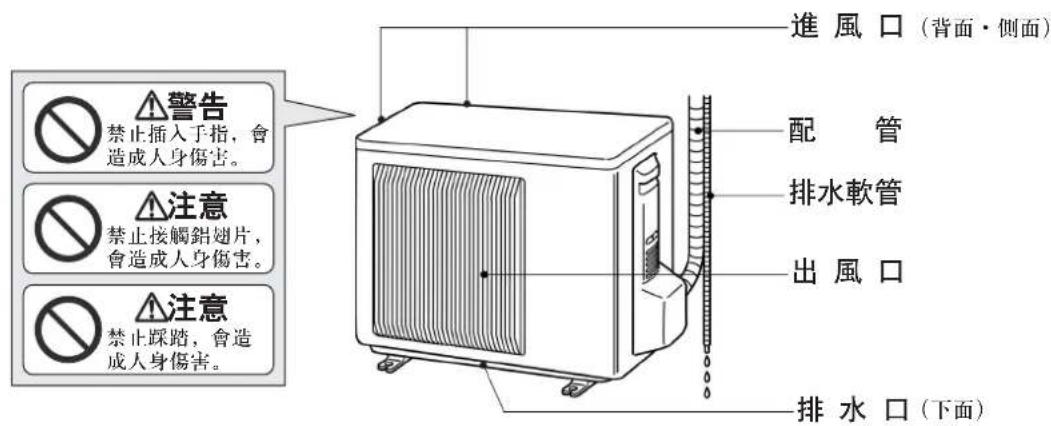

室外機組

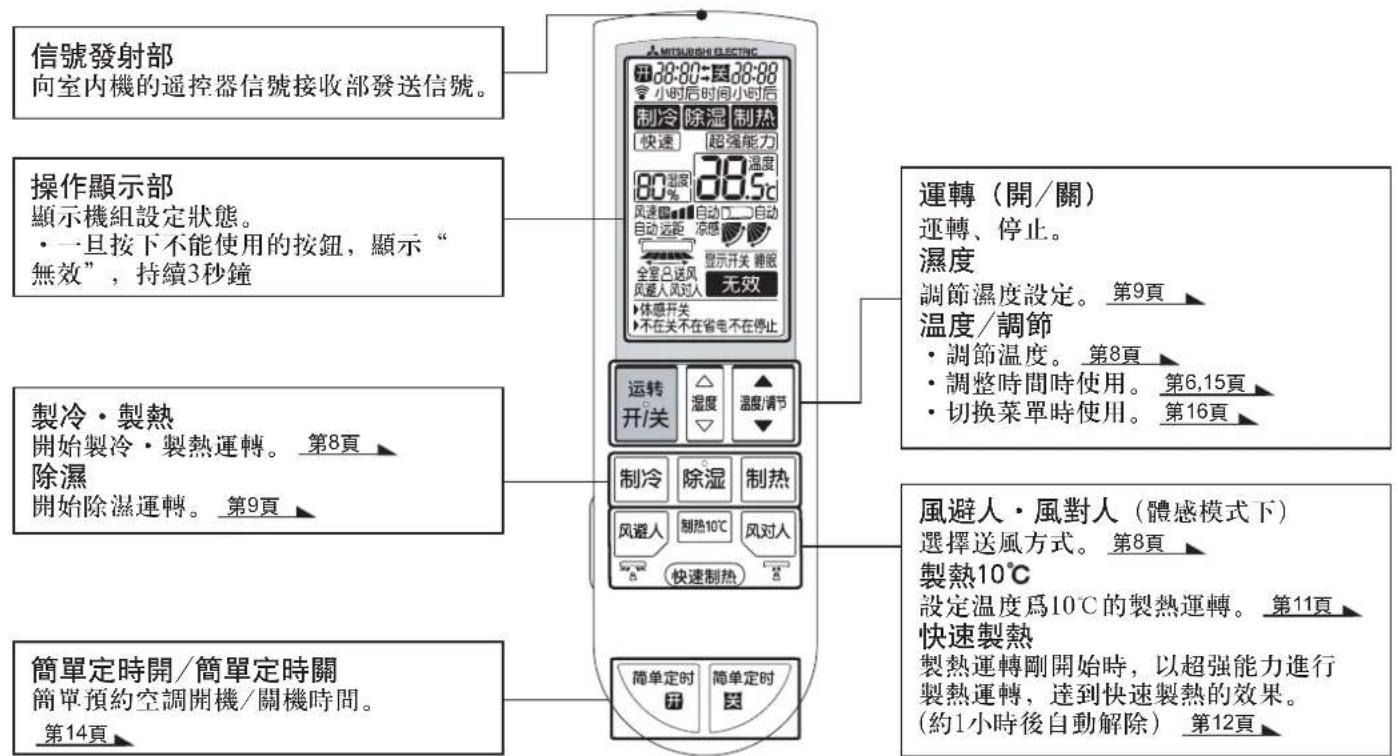

遥控器

<蓋上前蓋時>

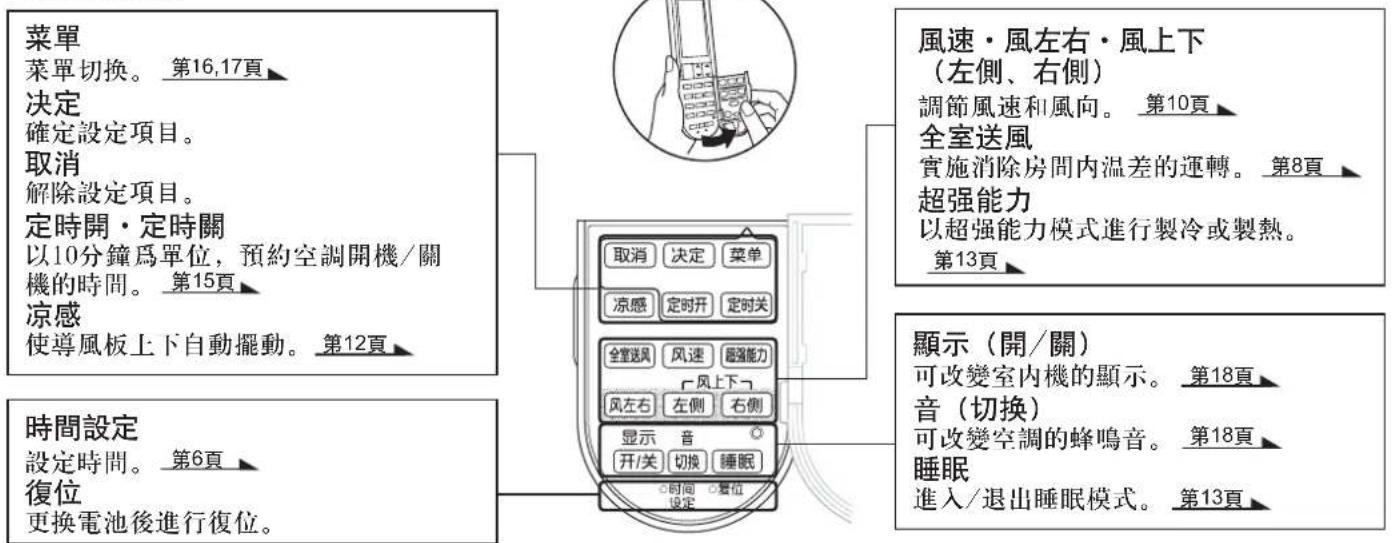

<打開前蓋時>

操作前的準備工作

安裝空調請與出售店聯系。

■安裝位置的選擇（請在安裝電池之前選擇位置）

按照室內機安裝的實際位置，遥控器也要進行相應的安裝位置設定。

	左	中央	右
計算安裝位置請確認房間內室內機安裝的位置。	安裝在左面(要求距離50cm以内)	安裝在中間(要求距離50cm以內)	安裝在右面(要求距離50cm以內)
	●如果室內機組安裝在距離側面牆壁或櫥櫃或其他附近對象超過50cm時,設定此開關在“中間”位置。
遥控器的設定把遥控器的背面蓋子打開,根據室內機的安裝位置設定。
遥控器的顯示畫面顯示變化。

●如果安裝位置選擇不合適，會導致製冷或製熱效果低下。
●當空調安裝在左側或右側時，空調停止運轉時，人感MOVE EYE會朝向房間中央的位置。

左面

中央

右面

■設定時間

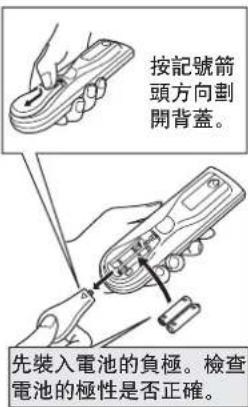

1 移去遥控器的背蓋，裝入電池。

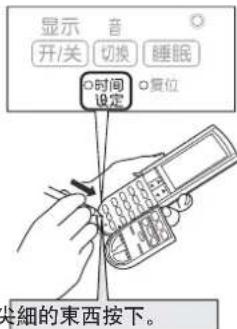

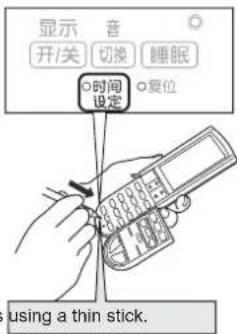

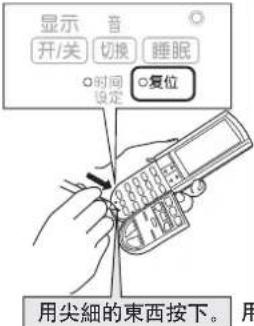

2 打開遥控器前蓋， 按下「復位」按 鈕。

3 按下「時間設定」按鈕。

4 按下 [插入调节] 按鈕調整時間。時間為24小時製。

5 按下 决按钮。

●設定完時間後必須按決按钮。時間設定內容閃爍變為亮燈，時間設定完成。
●約30秒不進行時間設定操作，則設定時間功能會解除。
●按下「復位」按鈕，各功能設定會恢復到出廠設置。

人感MOVE EYE是可以檢測地面、牆壁的溫度、人的位置及活動，控製人實際感受到的體感溫度，是以人為中心的空氣調節。

體感功能設定為「開」
	風對人·風避人	全室送風
檢測地面溫度人感MOVE EYE通過同時檢測地面溫度和房間溫度,可防止過冷或過熱。人感MOVE EYE每次運轉都會檢測房間溫度的變化和人的活動,正確記憶房間的形狀。	人活動區域的檢測僅對有人在的地方進行空氣調節及根據人的活動量實施室溫控製。	人生活區域的記憶控製將人經常在的區域作為生活區域進行記憶。將體感功能設定為“開”,便可進行生活區域的記憶,選擇全室送風運轉,可實現生活區域溫度均勻的運轉。

關於人感MOVE EYE的檢測範圍

人感MOVE EYE可檢測廣角約150度範圍的溫度。

以下場合是檢測範圍以外的。

· 安裝空調的牆壁

· 空調的正下方

· 與空調之間有障礙物（家具等）的地方

如遇以下情况時，人感MOVE EYE不能正確地檢測到人、窗、門。

· 盛夏空調剛運轉時，地面和牆壁的溫度高

· 蓋被子或穿厚衣服，皮膚没有露出來的時候

· 當有短時間內溫度變化非常大的物體存在時

關於區域顯示部的顯示

風避人·風對人·全室送風運轉時，顯示空調進行空氣調節的區域。

風避人·風對人運轉時：顯示現在有人在的區域。

全室送風運轉時：顯示已記憶的人生活的區域。

●設定風避人·風對人功能，從開始運轉到檢測到有人的地方為止，指示燈一直是亮着的。

●如下情況，區域顯示部就不再顯示了。

- 「體感」功能設定為「關」時

·風向設定爲自己想要的風向時

· 在「全室送風」時，再按一次「全室送風」按鈕

●根據遙控器設定的室內機安裝位置不同，當室內機正前方有人時，指示燈點亮的位置是不同的。

〈空調的正前方有人時，指示燈點亮的狀態〉

靠左安裝中央 靠右安裝

● 空調出廠初始設置時，「體感」功能設定為「開」。

製冷・製熱運轉（控製體感溫度）

體感溫度控製是通過人感MOVE EYE進行動作的，不僅檢測室溫，也兼顧到地面溫度、人的位置及活動，進行精密的控製運轉。

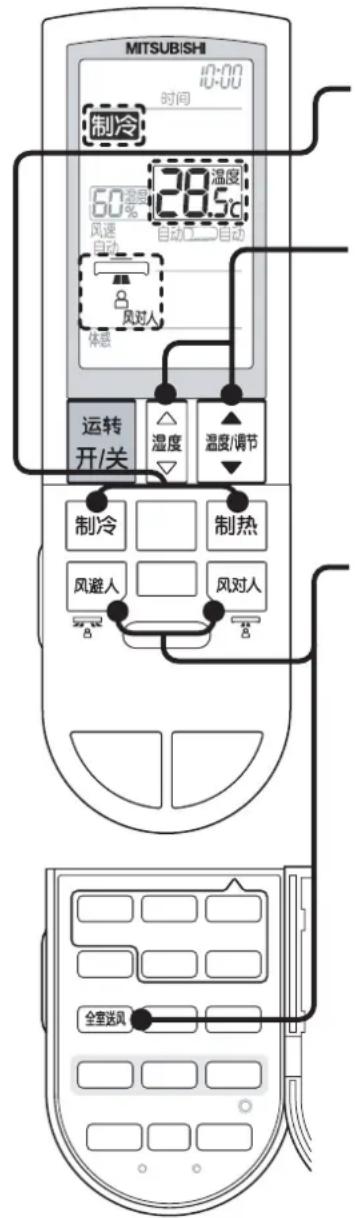

〈蓋子打開〉

■ 按制按鍵中的任意一項

空調開始運轉。

■ 按 按钮調節溫度和濕度

每次按下按钮，温度變化0.5℃。（設定範圍：16～31℃）
每次按下按钮，濕度變化10%。（設定範圍：40～70%）
當製熱運轉時，濕度的設定是無效的。

〈節能推薦的設定溫度〉

■ 在運轉中，按下 风避人 按鈕的其中任意一項，進行選擇風向

風對人：以有人的區域為中心快速製冷、製熱。
風避人：使感受到風的感覺變弱，同時進行防止使肌膚干燥的空氣調節。
全室送風：把房間內人多的區域，作為生活區域記憶。實施消除生活區域的溫度不均衡的空氣調節。
空調出廠初始設置時，設定為「風對人」。
上下風向、左右風向爲自動。

停機時

空調運轉中按下

如按 运转 鈕，啟動運轉，機組會記憶上次運轉設定，按停止前相同的狀態運轉。

例）上一次是設定製冷運轉，在啟動後也是製冷運轉。

● 體感製冷·製熱運轉

把「體感」設到「開」，人感MOVE EYE開始工作，不僅房間溫度，也對地面溫度、人的位置及活動實施體感溫度控製運轉。用體感製冷功能還能兼顧濕度控製實施運轉。

· 空調出廠初始設置時，「體感」功能設定為「開」。

- 簡單製冷·製熱操作

把「體感」設到「關」，則人感MOVE EYE不工作。僅以室溫為基准運轉。而且，風避人·風對人·全室送風功能無效。製冷運轉時的濕度調節功能也無效。

●如溫度設定到16度或31度，濕度設定40%或70%時，會發出“嗶嗶”音。
●製熱運轉剛開始，在預熱狀態時，上下導風板會成水平狀態。（約3分鐘）
●即使選擇「風避人」功能，如果感覺被風吹時，請根據自己的喜好調節風向。
● 「風對人」功能：風向是製冷時往頭部吹，製熱時往腳部吹，可能會有不直接吹向人體的現象。

抑製室内温度下降的除濕。

請在梅雨等高濕度季節使用。

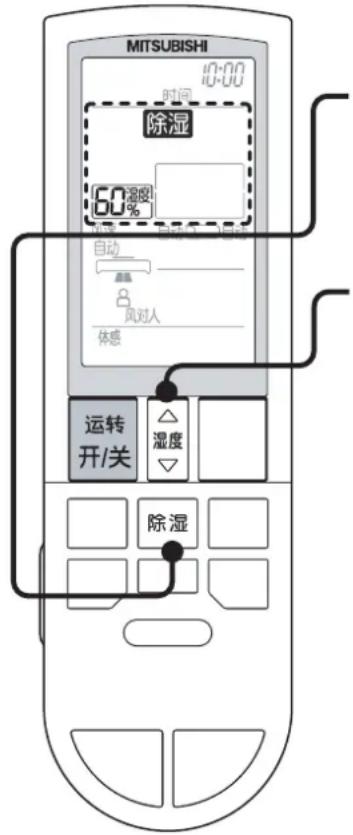

按下 除鍵钮

空調開始運轉。

按下 湿度按鈕，進行濕度設定

濕度按鈕每次按下，濕度變化10%。（設定範圍：40%\~70%）

〈推薦濕度〉

濕度

60%

停機時

空調運轉中按下

關於除濕運轉

• 本空調的除濕模式，具備再熱除濕的方式。再熱除濕方式是為了提高舒適性，避免房間溫度過低引起不適，使房間溫度基本維持不變而實施的除濕方式。
• 當您想維持房間溫度不下降，又想降低房間濕度時，請選擇除濕模式運轉本空調。再熱除濕運轉可實現維持環境溫度基本不下降的除濕，從而改善您的舒適性。

舉例：在梅雨季節，當環境溫度為21℃、相對濕度為90%時，您想要降低房間濕度，又不想運轉製冷進行除濕（製冷運轉時，房間溫度會下降，可能給您和家人帶來不適）。此時，您可以選擇本空調的除濕模式，設定相應的相對濕度(設定範圍：40%\~70%)，空調就會將房間溫度基本保持在21℃，同時對房間進行除濕，大幅改善您的舒適性。

- 本空調運轉再熱除濕模式推薦的環境溫度範圍：10℃～32℃。

● 不能設定溫度。遙控器上的設定溫度顯示會消失。
● 除濕運轉開始時，為了正確檢測室內溫度，空調會先進行約3分鐘的送風運轉。
● 當濕度設定為40%或70%時，空調會發出“嗶嗶”音。
- 除濕運轉：用再熱除濕方式，不使房間溫度過低而實施除濕。當房間內的濕度非常高及室外溫度較低的時候，可能達不到設定的濕度。耗電量因溫度，濕度條件而異。

風速·風向的調節

根據自己感覺舒適的狀態，進行風速、風向的設定。

〈蓋子打開〉

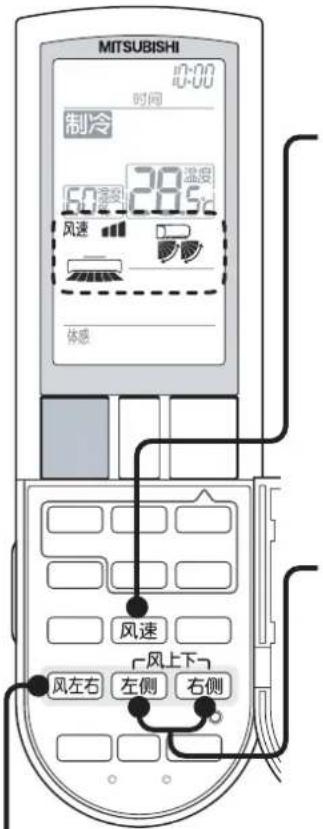

風速的調節

■ 按下 楼翅

每次按下按鈕，即按照如下順序改變風速。

選擇「遠距」模式，風速會上升為最高。若想使風吹到最遠的地方，可選擇此功能。

上下風向的調節

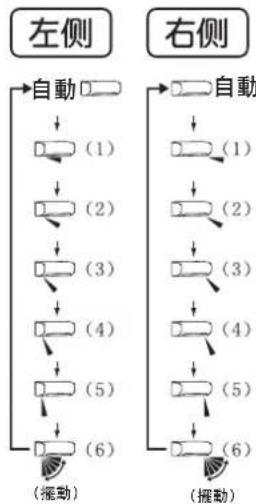

■ 按下 左按钮 右侧

每次按下按鈕，即按照如下順序改變風向。

    J["右侧"] --> K["自动"]
    K --> L["(1)"]
    L --> M["(2)"]
    M --> N["(3)"]
    N --> O["(4)"]
    O --> P["(5)"]
    P --> Q["(6)"]
    Q --> R["(摇動)"]

※為了達到舒適風向控製，本機采用了左右兩段式上下導風板，分別由獨立步進馬達進行控製，因此，即使上下導風板設定了同樣的送風位置，實際運行時會存在少許的上下差異現象。

自動	製冷・除濕運轉時,向水平吹風;製熱運轉時,向下吹風。
	請根據自己感覺舒適的狀態進行選擇。●遥控器上顯示的角度和實際上下導風板的角度是有差異的。●製冷、除濕運轉時,風向不能長時間往下直吹,避免滴水。製熱●風向可能會自動變化。
	每間隔一定時間,上下導風板自動擺動。在擺動到上限和下限時,導風板會短暫停留。

〈上下導風板在擺動模式下的範圍〉

風速設定	製冷·除濕 製熱
遠距離送風之外的其它設定
設定遠距離送風時

左右風向的調節

■ 按下 麻鉛

每按一次，按右圖順序遞進。

製冷（除濕）和製熱時，角度會略有差異。

● 把風速和風上下切換到「自動」時，以及把風左右切換到時，會發出“嗶嗶”音。
如調節上下風向和左右風向，風對人·風避人·全室送風功能會撤消。
如風速設定為遠距離送風時，會轉為最大風速。

注意

● 運轉中，請不要手扳上下、左右風向的導風板來調整風向，否則會造成故障。

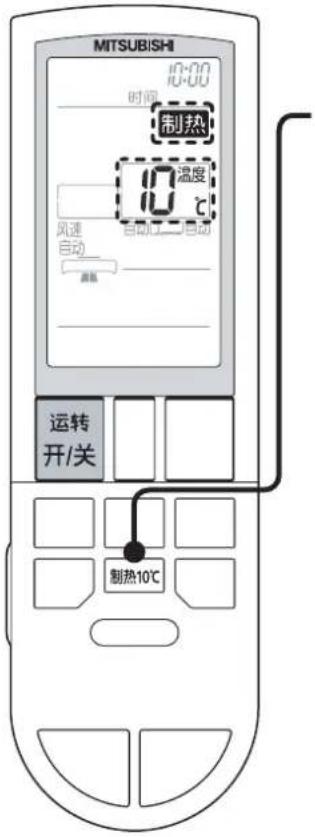

製熱運轉時當希望將設定溫度設定到10時使用。

■在製熱運轉中按制按钮

遥控器温度顯示「10°C」。

解除時

再按一次制按钮

■ 在提高設定溫度或切換為製冷、除濕模式時也可以解除。

關於製熱10°C運轉

• 當您離開房間時關閉了空調，房間溫度會因空調停止運轉而下降。如此時您設定了製熱10℃模式運轉，可維持房間溫度約10℃，等您重新回到房間時就不會感覺到特別寒冷，同時也可改善房間的製熱效果。
• 在寒冷季節，如遇到外出度假等家中無人的情況，需要維持房間內一定溫度，可能會減少建築物等因溫度過低而導致其損壞的情況發生時，可設定製熱10℃模式運轉，此時空調消耗的電力比通常的製熱運轉有明顯的下降。

● 在製熱以外的運轉下不能進行製熱10℃運轉
● 在不解除的情況下停止運轉後製熱10℃模式不會保留，在再次開啓運轉時會回到原來的製熱運轉。

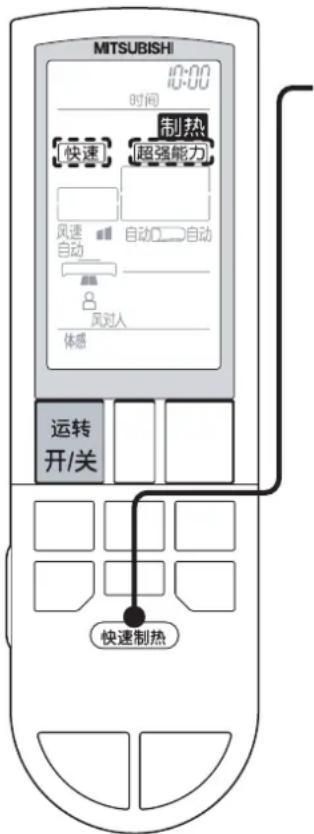

在製熱運轉開始時，希望快速製熱。

在製熱運行時，體感模式下，按 按熱

進入快速製熱運轉。

風速切換為「自動」、上下風向切換為「自動」、左右風向切換為「風對人」。

解除時

再按一次 恢热

在按超强能力、睡眠、风速，风避人全室送风制热10℃

切換運轉模式時，切換上下風向、左右風向時也可以解除。

快速製熱運轉在運轉開始1小時候後會自動解除。

快速製熱運轉解除後，風速、風向恢復到設定快速製熱之前的狀態。

關於快速製熱運轉

• 在約15分鐘內進行超強能力運轉，提高出風溫度，設定溫度提高約3℃運轉。
• 為了快速提高出風溫度，上面的上下導風板可能往水平吹，下面的上下導風板可能往下方吹。
• 快速製熱運轉在體感模式下有效。

● 在製熱以外的運轉下不能進行快速製熱。
● 在定時開時，不能進行快速製熱。

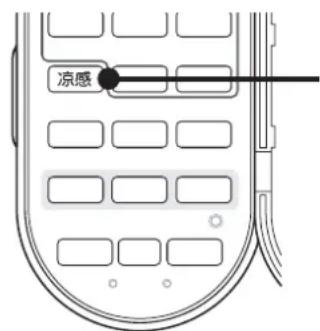

凉感運轉

要享受健康舒適、省電的製冷運轉時使用。

〈蓋子打開〉

■ 在製冷運轉時按 楼鈕

遥控器上顯示「凉感」，上下風向顯示「擺動」。

解除時

再按一次 按翻

按左侧、按圈也会解除。

• 「風避人」運行時不能設定涼感運轉。
  ● 在擺動範圍的上端和下端，導風板會暫停一會兒。

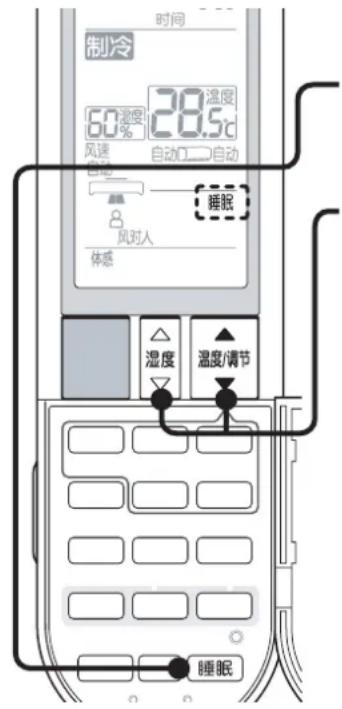

避免睡眠時感到過冷、過熱時使用。

〈蓋子打開〉

■ 在製冷・除濕・製熱運行中按

遥控器上顯示「睡眠」。

■設定睡眠運行的溫度·濕度

製熱的時候不能設定濕度。

除濕的時候不能設定溫度。

解除時

再按一次 撤圈

在按超强能力按钮或切换運轉模式的時候也可以解除。

關於睡眠模式運轉

• 製冷・製熱・除濕運轉時，約30分鐘時間運轉設定睡眠模式前的設定溫度・濕度。約30分鐘之後切換到睡眠模式的設定溫度・濕度。
• 一旦設定了睡眠模式的溫度和濕度，等下次再按睡眠的時候，則顯示上一次的設定溫度·濕度。
• 若按 [暖]，室內機顯示變暗，風速變為「自動」，以靜音模式運轉。

超强能力運轉

請在希望超強製冷或超強製熱的時候使用。

〈蓋子打開〉

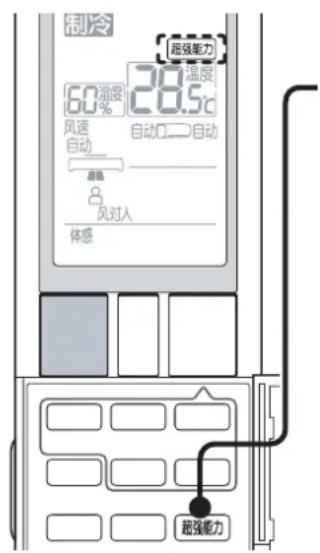

在製冷·製熱運轉中按 超勢鈕

遥控器上顯示「超强能力」，風速變為「自動」。

解除時

再按一次 超接

按睡眠、按鍵時或以換運轉模式時候也可以解除。

超強能力運轉運行約1個小時後，自動解除，「超強能力」的顯示也消失。

如超强能力運轉解除，風速變回設定前的風速。

關於超強能力運轉

• 製熱運轉時，約15分鐘按超强能力模式運轉、提高出風溫度，設定溫度提高約3℃運轉。
• 製冷運轉時，設定溫度降低約3℃運轉。

● 在製冷·製熱以外的運轉下不能進行超強能力運轉。
● 定時開時，不能設定超強能力運轉。
● 製冷的時候，若開了「體感」，有可能即使按了 ^[1] 也不能馬上切換到超強能力運轉。在這種情況下，約3分鐘後會切換到超強能力運轉模式，吹出冷風。

在設定時間後開/關空調。

只需一個操作按鈕，便可設定簡單定時。

〈蓋子打開〉

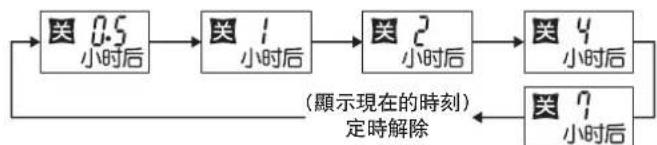

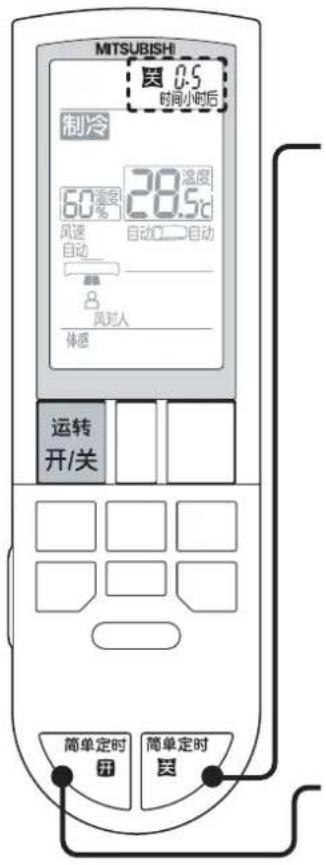

簡單定時關

在運轉模式中，按 | 按鈕

每按一次，按如下顺序切换。

簡單定時關，可設定為0.5、1、2、4、7小時後定時關機。

<簡單定時關的設定例>

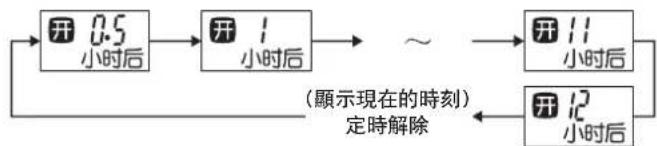

簡單定時開

在運轉或停止時,按 按鈕

每按一次，按如下顺序切换。

簡單定時開，可設定為0.5、1、2、3、4、5、6、7、8、9、10、11、12小時後定時開機。

如在運轉時中設定簡單定時開，在設定後會自動停止運轉，取消後會恢復運轉。

<簡單定時開的設定例>

解除時

按 較鈕

按 运转 按钮，定時預約會解除，全部的運轉會被停止。

• 簡單定時開和簡單定時關不能一起使用。希望同時設定定時開和定時關的時候，請使用時間設定定時器。
  ● 簡單定時器和時間設定定時器不能一起使用。
  ● 設定簡單定時開的時候，在運轉停止中室內機的體感溫度顯示部會顯示“☐”。
  ● 定時預約時，時刻的顯示消失。

能以10分鐘為單位同時設定空調的定時開/定時關時間。

設定好的定時器僅針對一次的運轉，所以每次使用時需重新設定。

● 請比對現在的時間進行設定。若不設定現在的時間，則不能使用時間設定定時開/關。
● 定時開在停止狀態下也可以設定。

〈蓋子打開〉

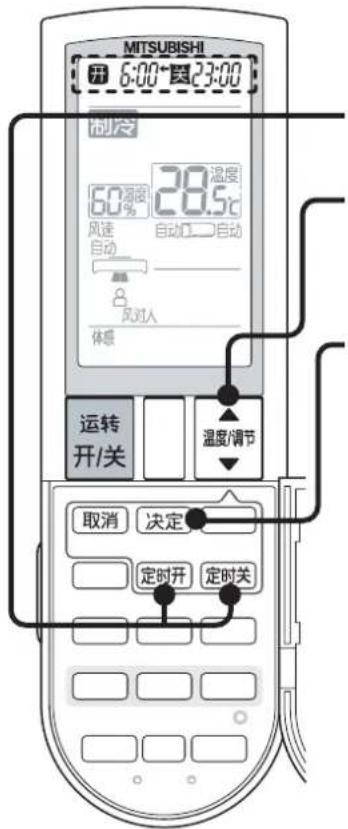

1 在運轉中按 戴著 按鈕 定时关

2 按 按鈕，調整到想預約的時間

以10分鐘為單位切換。持續按住按鈕的話能快速切換。

3 按 按钮

室内機會發出“嗶嗶”音。

「开」或「关」點亮，定時器設定完成。

要同時使用定時開和定時關時，按 123 的順序反復操作。
要變更設定時間時，按 123 的順序操作。
如在運轉時設定定時開，在設定後會自動停止運轉。

<同時設定定時開/定時關的例子>

例如）現在的時間：22：00，23：00時停止→次日早晨6：00開始運轉

1 按按钮，按按钮调整到想預約的時間，按按钮決定

2 按 按，按 按鈕調整到想預約的時間，按 按鈕 决定

6:00*图23:00 距離現在的時間近的定時器先動作。 指示定時器的動作順序。

■要設定溫度和濕度時，請先按 楼鈕再設定

解除時

按 鞍鈕

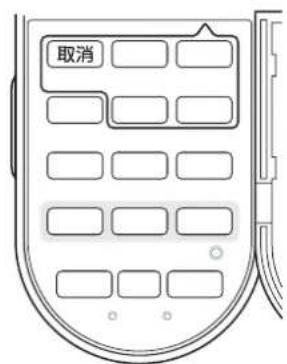

在定時開/定時關當中想取消其中一個，請按想解除的定時器按鈕。 然後按取消按鈕。
按 开/关 按钮，定時預約解除，所有的運行被停止。

● 設定好定時器後，請把遥控器放在遥控信號能達到室內機的地方。定時器的設定時間到達後，即使遥控器的信號達不到室內機，定時功能也會動作，但是動作的時間有可能會與設定時間有偏差。
● 定時開設定後，即使在運轉停止中室內機的體感溫度顯示部也會顯示“☐”，在遙控器內顯示運轉設定內容。
● 在「开」或「关」閃爍的狀態下，若約30秒不操作的話，調整好的定時設定時間會被解除。

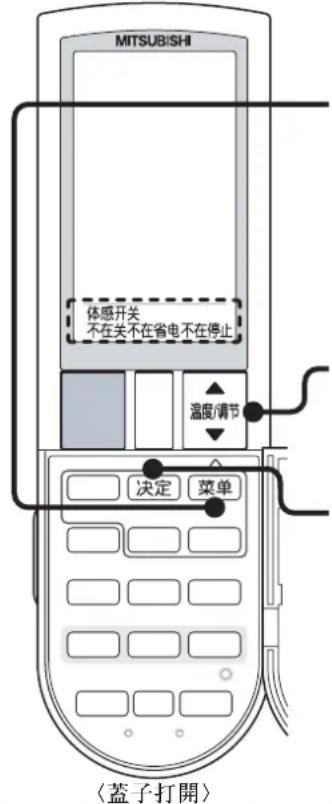

通過菜單切換，可以設定「體感」「不在省電」。

關於不在省電運轉和不在停止運轉

[不在省電運轉]

■ 若人感MOVE EYE檢測到房間無人時，從無人（不在）開始10分鐘後自動切換設定溫度，進行「不在省電」運轉。若檢測到有人時，回到「不在省電」運轉之前的運轉模式。

• 製冷：設定溫度提高約1°C • 製熱：設定溫度降低約1°C • 除濕：設定濕度提高約10%

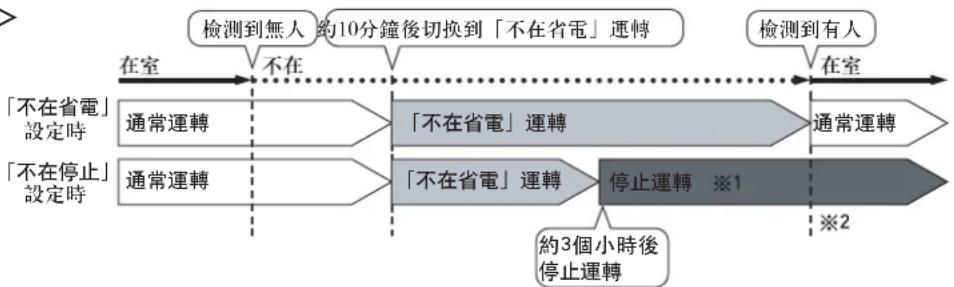

[不在停止運轉]

■ 若人感MOVE EYE檢測到房間無人時，從切換到「不在省電」運轉開始約3個小時之後機器自動停止運轉。停止運轉的情況下，即使檢測到有人也不會重新起動。此時，請用遥控器起動運轉。

<運轉事例>

※1 運轉中一次也未檢測到有人時，即使設定了「不在停止」，也不會停止運轉。
※2 按照不在停止設定而停止運轉的場合，即使檢測到有人也不會自動重新起動。請用遥控器起動運轉。

- 如下情況下不能檢測到有人，即使有人也可能會進行「不在省電」運轉和「不在停止」運轉，建議設定為「不在關」（即將「不在」功能設為「關閉」）。

·幼兒、寵物等肌膚面積小的場合 ·在炎熱的夏季等，地面、牆壁溫度高，與人體溫度相差少的場合 ·蓋上被子、穿着厚實，肌膚沒有露出來的場合 ·不在人感MOVE EYE檢測範圍內的場合

• 「不在省電」運轉時，遥控器上溫度和濕度的顯示不變化。
• 按照不在停止設定，即使運轉停止時，遙控器的顯示也保持運轉時的顯示不變。
• 要再次運轉時請按 ^1 按鈕，然後再開啓運轉。
• 若預約了定時關，則優先運行定時關。
• 睡眠模式，超强能力運轉時，不能進行「不在停止」和「不在省電」運轉。

■ 功能切換的運轉項目

項目 設定		運轉內容說明	遥控器的顯示
			設定時	設定後
體感(出廠設定:開)	開	人感MOVE EYE開始工作,不僅室溫,還考慮到地面溫度、人的位置及運動,是能夠控製人實際能够感覺到的溫度(體感溫度)的運轉模式。● 使用體感製冷運轉,還兼顧到濕度控製。	▸體感開	體感
	關	僅根據室溫的運轉模式。人感MOVE EYE不工作。	▸體感 關	無顯示
不在省電(出廠設定:關)	關	維持遥控器的設定運轉。	▸不在關	無顯示
	不在省電	房間內無人時,自動切換到省電運轉。●請把「體感」設定為「開」。	▸不在省電	不在省電
	不在停止	房間內長時間無人時自動停止運轉。●請把「體感」設定為「開」。	▸不在停止	不在停止

● 遥控器的電池更換之後按「復位」鍵，則恢復到出廠設定。

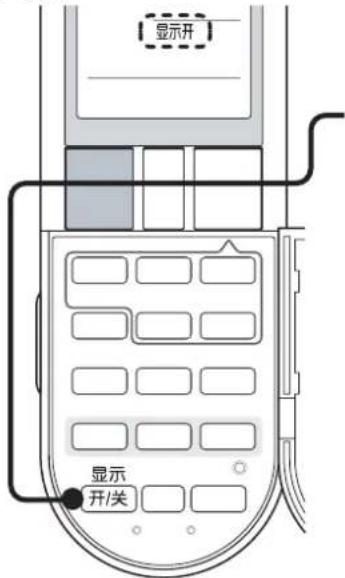

切換室內機顯示燈

如設定為「關」，室內機的區域顯示燈熄滅，運轉和體感溫度模式的顯示燈會變暗。

〈蓋子打開〉

■運轉中或者停止中的時候，按

遥控器上會顯示「顯示關」。

購買時，顯示被設定為「顯示開」。

● 即使設定為關，但如下情況的時候顯示會短暫變亮。

· 運轉中變更設定溫度的時候：顯示設定後的溫度
· 運轉中變更溫度以外的設定時：顯示現在的體感溫度（室溫）

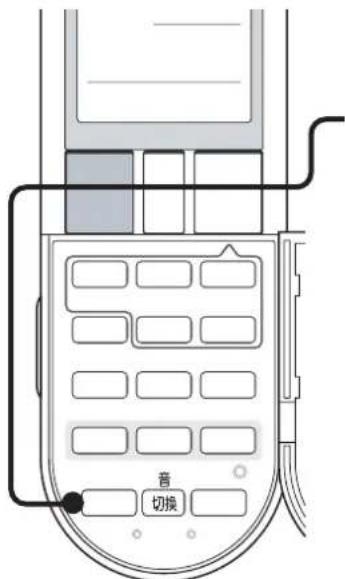

切换操作音

對室內機的接收音，能够選擇音階的有/無。

〈蓋子打開〉

■運轉中按

遥控器上無相關顯示。

出廠時，設定為「有音階」。

有音階的時候

接受遥控器信號後，實施了如下操作時，從室內機發出不同的音階聲。

• 從停止狀態到開始運轉時以及運轉中變更運轉模式時，用3個連續音，提示運轉模式。
  · 變更設定溫度及設定濕度等時候，用連續音提示。

無音階的時候

接受遥控器信號後，無音階變化，室內機發出的是單一的聲響。

● 遥控器上不顯示「有音階」「無音階」。
● 若將設定溫度設到16℃或31℃，以及將設定濕度設到40%或70%的時候，會發出“嗶嗶”音。

■ 處理空氣過濾網的時候，請按照1～2的順序操作。發現空氣過濾網髒時請維護（清洗）。
■ 在處理其它各部品的時候，請按照各部品拆卸方法。

⚠要處理的時候，為了安全，請拔掉電源插頭或切斷電源。

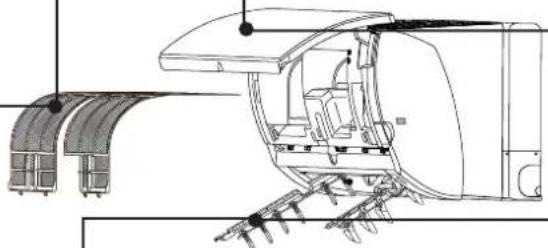

①面板

處理的時候，請勿站在不穩定的臺子上。 否則會有滑倒受傷的可能。

②空氣過濾網（左右2張）

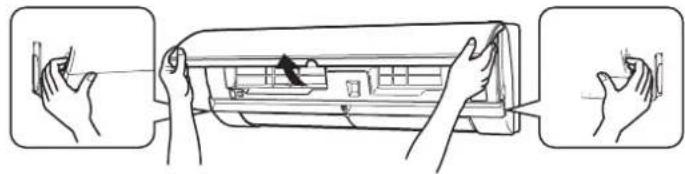

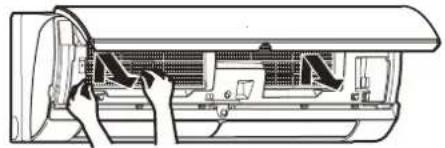

用手抓住空氣過濾網把手部，略微向上抬後向外抽出。

上下風向導風板（左上、左下、右上、右下4片）

1 將導風板向下打開

請輕輕的緩慢打開導風板，否則可能會造成相關部件的損壞。

2 使用螺絲刀松開導風板上的安全擋塊的鎖緊裝置

3 沿箭頭方向拆下安全擋塊

4 拉出導風板

左上、左下、右上、右下4片導風板分別按①～④步驟拆卸。拆卸時應按先上後下的順序。

左右風向導風板

5 按住手柄按箭頭方向拉出

注：在灰塵多，有煙的地方，廚房等周圍有油垢的地方使用時，若覺得太髒，請把過濾網從室內機拆下清潔。

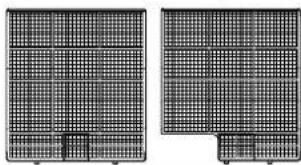

空氣過濾網

1. 用吸塵器吸掉灰塵或用水洗。
2. 用柔软的布擦去水分，并陰干。

注意

● 請勿使用刷子或掃帚來搓過濾網。
● 污垢嚴重時，用溶有中性清潔劑的溫水清洗，用水漂洗干净後，并陰干後安裝。
● 請勿日光照射及烤爐，吹風機等方法干燥過濾網，會導致變形或變色。
● 請勿用50℃以上的熱水清洗。

● 污垢明顯時候，用布沾少許溶有中性洗滌劑的溫水擦拭。
● 請勿使用汽油、揮發油、稀釋劑、摩擦粉等。
● 請勿使用刷子，海綿等硬物清洗。
● 請勿直接對面板水洗。
● 請勿直接日光照射及烤爐，吹風機等方法干燥，會導致變形或變色。
● PAH系列嚴禁使用市場上銷售的注明不可用於清洗金屬製品的清洗液擦洗室內機面板。

• 使用刷子時，請不要用力刷。
  ● 請戴上手套操作。
  ● 請勿使用腐蝕性液體擦拭。

出風口，上下導風板，左右導風板，風葉（發現髒污時）

請使用軟布擦拭

● 請確認風葉已經停轉。
● 污垢明顯的時候，用布沾少許溶有中性洗滌劑的溫水擦拭。
● 請勿使用汽油、揮發油、稀釋劑、摩擦粉等。
● 請勿直接日光照射及烤爐，吹風機等方法干燥，會導致變形或變色。
● 請勿對內部的風葉施加較大外力，因有斷裂的可能。

部品的安装

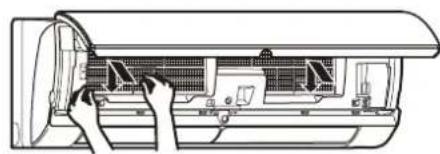

■ 空氣過濾網保養維護後，務必請按照1～2的順序安裝。
■ 在處理其它各部品的時候，請按照各部品的安裝方法。

要作維護保養的時候，為了安全， 請拔掉電源插頭或切斷電源。

①空氣過濾網（左右2個）

空氣過濾器上寫文字的一面朝外，沿過濾網導軌插入到底。

端部插入到位。

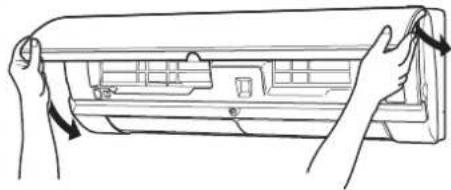

②面板

1. 關閉


上下導風板（左上、左下、右上、右下4片）

將安全擋塊沿裝上方向移動， 直到聽到“咔嘰”聲爲止。

如安全擋塊沒有裝好，全部的指示燈會閃爍，機組不能運轉。

鎖住鎖緊裝置。

最後

1. 插上電源插頭。
2. 按遥控器的運轉開／關按鈕，機組開始運行。

在請維修人員之前，請再次檢查以下內容

若室內機出現如下顯示

出現狀況	表示內容
雖然開啓了運轉但不運轉時	體感溫度顯示部在閃爍,其他的顯示部也全部為閃爍狀態	可能上下導風板的安全擋塊未安裝到位。請切實地裝好安全擋塊直到聽到“嗒”的一聲。
製熱運轉中	體感溫度顯示部顯示	正在融化室外機的結霜。(除霜運轉)除霜運轉可能約30分鐘至1小時動作一次。除霜運轉最長運行10分鐘,除霜結束後再次進入製熱運轉。
製冷或製熱運轉中	體感溫度顯示部顯示	體感溫度的顯示範圍為8~37°C,每隔0.5°C顯示7.5°C以下顯示L0 37.5°C以上顯示H1
停止時	體感溫度顯示部顯示[H02A]	定時開的待機中。
運轉開始後馬上	運轉指示燈和體感溫度顯示部的顯示變暗	是否設定為睡眠模式或遥控器的「體感顯示」是否設定為「關」?
不運轉	體感溫度顯示部的數字在閃爍運轉指示燈也在閃爍	這是故障、運轉停止了。請與出售店或本公司售後服務中心聯系。報修時請告知閃爍中的數字。

在委托修理前，請再次檢查以下各點。

是否故障?		(不是故障)
不運轉時	空調機不運轉 室内機無顯示	●空調專用線路的電源開關是否為OFF狀態? ●電源插頭是否脫落? ●遥控器的設定是否為「關」的狀態?
	再次起動時約3分鐘不運轉	●為了保護空調,保持停止。 3分鐘之後會運轉,請耐心等待。
	除濕運轉中時風會減弱	●為了防止室溫過低,出風減弱。
	開始製熱運轉時,不出風	●正在準備能吹出足够溫暖的風。就這樣請等候。
	人感MOVE EYE不動作	●「體感」是否設定成「關」? 如「體感」設定為「關」,區域測溫傳感器就不會動作。
	製熱運轉中停止運轉大約10分鐘	●正在融化室外機組上的結霜。最長10分鐘就完成。 請耐心等待。
遥控器	不接收遥控器信號 遥控器無顯示 遥控器的顯示變淡	●干電池是否用完? ●電池極性(+)(-)是否裝反? ●遥控器電池裝入後,是否忘了按「復位」鍵? ●是否誤用了電視、錄像機的遥控器? ●電視、錄像機的遥控器按住不放,空調機有可能會接收不到遥控器信號。 ●房間溫度過低的時候,空調機有可能會接收不到遥控器信號。
感到過冷	製冷·除濕運轉時 感到過冷	●製冷運轉時,設定溫度和風向是否適度? ●室外溫度低的時候,會導致室內溫度下降。

是否故障？

(不是故障)

不冷／不熱／濕度降不下去

不冷 不熱

●設定溫度和風的強度是否適合？

●風的強弱設定為靜 (弱)的時候，製冷和製熱速度可能會减弱。

●請把風速改中）、(7)。

●空氣過濾網是否有污垢？

●空調內部的風葉是否有污垢？

●室内機和室外機的出風口，進風口是否被堵住？

●窗户和門是否是開着的狀態？

●根據房間的大小和室外溫度的影響，可能會使達到設定溫度的時間變長、或者無法達到。

●使用排風扇或煤氣竈的時候，製冷負荷加重，可能會導致製冷時間加長。

製冷運轉中 吹出的風不冷

●體感製冷運轉的時候，因自動切換製冷運轉和除濕運轉來控製溫度和濕度，所以接近設定溫度時會切換到再熱除濕運轉，導致吹出來的風不是很涼。若不希望自動切換到除濕運轉時，可以在菜單裏將「體感」設定為「關」。

達不到設定濕度的時候

●房間濕度過高或室外溫度過低的時候，有可能達不到設定濕度。

漏水／吹出霧氣

從室內機吹出口吹出 霧氣的時候

●空氣中的水分遇到從室內機出風口裏吹出的冷風而迅速凝結成霧氣所致。

室内機漏水時

●面板是否装好？

●室外的排水管端部是否壞掉或呈向上拉起的狀態？

●以上內容確認之後，仍有問題時請聯系出售店或本公司售後服務中心。

室外機組有水、水汽流出

●製冷運轉中，被冷却的管道或管道接頭部有水滴凝結、滴下。

●在製熱運轉中，除室外機的結霜時，會流出水或水汽。水汽看起來像白烟。

●製熱運轉時，熱交換器上的凝結水會滴下。 由於溫度和濕度不同，水量也不同。

●這不是故障問題，但是因漏水發生麻煩的時候，請與出售店或本公司售後服務中心聯系商談排水工程事宜。

●一部分寒冷地區，因室外機結冰有可能無法實施排水工程。

是否故障？

(不是故障)

風	風不能往右(左)吹	●安裝位置是否正確?確認遥控器設定是否正確。
	製冷·除濕運轉中上下風向中途變更時調整無效時	●上下導風板的方向朝下方4~5狀態,大約持續30分鐘至1個小時時,為了防止從上下導風板滴水滴,風向自動切換為8的位置。
	設定「風避人」,但仍吹到風設定「風對人」,但仍吹不到風	●有可能是人感MOVE EYE很難檢測到人體。對風向不滿意時,可以調整上下·左右風向。
	製冷運轉中達到了設定溫度,風仍不停止時	●製冷運轉時,室內溫度(體感溫度)即使達到了設定溫度,也不停止出風。按設定的風速運轉。
	開始製熱時或運轉中上下風向中途變化時無法調整時停止出風時	●開始運轉,准備出暖風的時候,上下導風板成水平狀態。(約3分鐘)●正在融化室外機的結霜(除霜運轉)。有可能大約30分鐘至1個小時之間運轉一次。室外溫度低,濕度高的時候,容易結霜。除霜運轉中,為了防止出冷風,上下導風板為水平狀態且不送風。除霜運轉最長10分鐘結束。之後製熱運轉再次起動,但根據外氣溫度不同,可能還要等待幾分鐘才能吹出暖風。●室內溫度(體感溫度)高於設定溫度的時候,為了防止過熱室外機將會停止運轉。此時,也為了防止出冷風,上下導風板成水平狀態,以微風運轉。

變色

室内熱交換器右側的鋁翅片變色呈類似燒焦的狀態

●製造室内熱交換器時變色的。(由於焊接的熱度導致鋁翅片表面的樹脂塗層變色)。不是因爲空調的運轉產生的。并且,也不會影響熱交換器的性能。

是否故障？

不是故障)

音	有“嘶嘶”、“噶噠”的聲音	●由於溫度變化,面板膨脹或收縮可能會引起的聲音。●是冷媒控製閥動作的聲音。(製冷·除濕運轉時)
	有水流聲、“噓噓”聲	●是空調機內部冷媒流動的聲音或冷媒流向切換的聲音。
	有“噗哧噗哧”的聲音	●在開啓吸油烟機或通風扇時,從排水軟管吸進外部空氣,使排水軟管内的水流與空氣一起被吸上來而發出聲音。當外部風力很强的時候也可能發出聲音,請將排水軟管的出口避開風的方向放置。

異味

空調吹出來的風有異味

●空調吸入了混合有牆壁、地毯、家具、衣服等異味的空氣,再被空調吹出所致。建議進行空調機的清掃。

顯示	室内機的顯示看不清楚	●睡眠運轉中或顯示設為關閉狀態時,顯示會自動變暗。
	室内機的區域顯示部顯示的區域位置和人所在的實際位置不同	●檢知人所在的區域可能要花約3分鐘時間●因爲是檢知肌膚的溫度,若肌膚露出少,有可能無法正確檢知。●在炎熱的夏天開始運轉時地面溫度高的場合,有可能無法正確檢知人所在的區域。
	體感溫度顯示部顯示的溫度與房間內溫度計顯示的溫度不符合與遙控器的設定不符合	●將“體感”設定爲“開”的場合則顯示體感溫度。因爲體感溫度與室溫不同,所以與溫度計的顯示也有可能不同。●設定超強能力運轉的時候,若是製冷運轉則可能顯示溫度比設定溫度低3°C,若是製熱運轉則可能顯示溫度比設定溫度高3°C。

關於運轉

●如空調在右表所示以外的室外環境溫度下運轉時，可能會起動保護裝置，從而可能會導致空調不運轉。
●在室内濕度80%以上的條件下長時間運轉製冷·除濕時，可能造成室内機的吹出口處凝露并滴下來。
●因停電導致空調停機後，恢復供電後空調仍是停機狀態。

此時，請按遙控器的按钮再次起動空調。

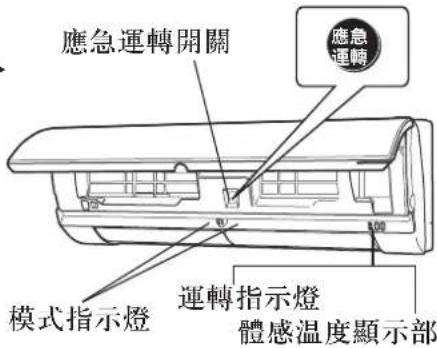

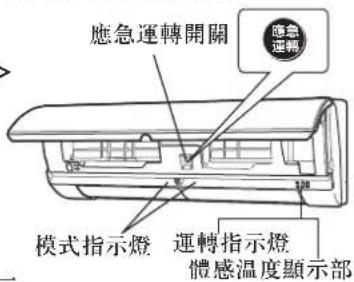

當遙控器發生故障或沒有電池的時候，可以使用室內機的應急運轉開關開啓空調。

1 按應急運轉開關

每按一次，按如下顺序切换。

應急製冷 → 應急製熱 → 停止

※不能進行除此以外的運轉模式

開始的30分鐘內不能調節溫度會連續運轉，風速是強）。

停止的時候

按應急運轉開關

長時間不使用的時候

爲了防止空調故障以便長期使用空調機，請注意如下事項。

1. 停止運轉後，請拔下電源插頭或切斷空調器

開關電源。

1. 為了防止電池漏液導致遙控器故障，不使用時請取出電池。

電氣工程的注意點 移裝空調時請與專

●請務必使用空調專用的電源。
●請遵守電源開關的容量要求。

30分鐘之後，運轉內容如下表所示。

1. 請確認室內機和室外機的出風口和進風口沒有被堵塞住。
2. 請確認接地綫沒有松動／脫落，接地綫有可能安裝在室內機側。

●因增改建房間或搬家需要拆裝空調時， 請與出售店或本公司售後服務中心聯系。

在請維修人員之前，請再次檢查以下項目。

發生以下故障時，不是空調機本身故障問題。

當您認爲「發生故障」時

■製熱運轉中...

製熱運轉剛開始防止冷風吹出時、除霜運轉中、室內溫度超過設定溫度時，自動設定為水平方向吹出。

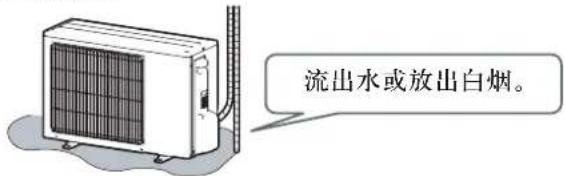

■從室外機...

製熱運轉時，從室外機流出水或因除霜產生水蒸汽看似白烟。

■空調不能接收遙控器信號 體感溫度顯示「」，■全部的顯示燈閃爍。

內容請見第23頁。

請重新安裝上下導風板。

出現以下情況時，請聯系維修人員。

●確認完第23頁事項，室內機仍有漏水時。
●遥控器無法進行操作時。

(可變頻熒光燈點亮時，及液晶，等離子電視機電源插入時。)

●電源綫發熱時。

(當使用的插座松動時)

●運轉指示燈和體感溫度顯示部的數字閃爍時。
●電源線出現部分破損時。
●當電視機或收音機有干擾時。

(推薦在無線電接收弱的地區安裝信號放大器)

●往空調機內插入異物或有水灑在空調上的時候。
●空氣開關經常跳閘時。

若有不明之處及需要維修時，請與出售店或本公司售後服務中心聯系。

檢查維修

■空調機用過幾年之後因內部骯髒。性能將減低。
因使用狀況而可能發生臭味，或因堆積塵垢而造成冷凝水的排水不良。
■與普通的檢查維修不同．最好請專門技術人員為您服務。請與出售店或本公司售後服務中心聯系。

運轉噪聲問題也須考慮

■室外機組的排風口附近不可堆置東西。因爲將會減低機器效能也可能增大運轉噪聲。
■運轉作用中，如果發生異常聲，即請與出售店或本公司售後服務中心聯系。

要移機時

因增改建房間，遷居而須拆卸下空調機及再安裝時，必須找專門技術人員為您服務。

警告

用戶請不要自己修理或移設空調機。

如果處理不當，便有發生火災、觸電、機組掉落傷人、漏水等危險。如製冷劑中有空氣等物質混入，會導致壓力升高，發生破裂等。因此請與出售店或本公司售後服務中心聯系。

安裝安全事項

1. 為確保安全，請注意下列各項

警告

用户不可自行安裝。	安裝或移機時製冷劑回路中不能混入除製冷劑以外的其他物質。
如果安裝不妥,可能引起火災、觸電、零件掉下傷人或漏水等。請與出售店或本公司售後服務中心聯系。	如果空氣等物質混入會導致系統壓力升高、發生破裂等。
機器必須安裝在能承受相當重量的地方。	安裝或移機時切勿封入指定以外的製冷劑。
如果安裝在強度不够的地方,將有機組掉下傷人的危險。	若封入指定以外的製冷劑,可能成為運轉不暢、誤動作、機械故障等問題的起因,有時甚至有發生重大安全問題的可能性。
室内外機組之間的配綫,須使用規定的電綫連接妥當,并使接綫端子不直接受到外力的影響確實固定好。	回收製冷劑時,在拆下連接管前先關閉壓縮機。
連接或固定不好,可能引起火災事故。	如果當壓縮機運轉並截止閥開啓時,拆下連接管會有空氣混入,會造成系統壓力異常升高,造成管子爆裂或引起傷害。
安裝工作必須根據安裝說明書准確地實施。 裝機時,如果安裝得不妥,可能引起火災、觸電、零件掉下傷人或漏水事故。	在啟動壓縮機前確保管子安全的連接。如果在管子連接完成前,并在截止閥開啓時運行壓縮機,會有空氣混入,會造成系統壓力異常升高,造成管子爆裂或引起傷害。
安裝施工中如發生製冷劑泄漏,請進行換氣。	電氣施工應按照安裝說明書實施,請一定要使用專用電路電源。
製冷劑與明火接觸會產生有毒氣體。	電源電路如果容量不够或施工不完全、可能發生火災或有觸電的危險。

警告

室内機組的電氣蓋和室外機組的維修板須確實安裝好。	請一定按照安裝說明書進行排水和配管施工。
室内機組電氣蓋和室外機組的維修板如果不裝好,則可能因爲灰塵、水份進入而造成火灾或觸電危險。	排水和配管施工如果有不妥當的地方或室内機組傾斜將可能產生機組滴水弄濕、污損家具物品等情况。
安裝施工用部件,必須使用附帶的和規定的部件。	連接導綫的中途引綫是一定不可采用的。
采用部件不當,可能引起火灾、觸電、或機組掉下傷人、漏水等事故。	一定會產生機組誤動作,造成機組無法正常運行。
電源綫路的中途引綫,使用延長電源綫,或使用多孔插座綫等都不可采用。	在雨水、小蟲、異物等可能進入室內的場合,必須密封製冷劑管道穿過的外牆孔。
接觸不良,絕緣不良,或超載等都可能引起觸電事故。
須做接地施工。	電氣施工應按照安裝說明書實施,請一定要使用專用電路電源。
空調插座應連有專門接地綫,如果没有接地綫或地綫沒有連接好,可能引起觸電事故。	請嚴格按照GB17790《家用和類似用途空調器安裝規範》進行空調器的安裝。
地綫切勿接到煤氣管、自來水管、避雷針導綫,電話接地綫上。	請遵照國家的接綫規則安裝本機組。
禁止安裝在有可燃性氣體泄漏的地方。	安裝施工完畢後,須確認是否有泄漏製冷劑氣體的地方。
萬一可燃性氣體泄漏而聚集在機組周圍,可能引起爆炸事故。	如果電源軟綫損壞,必須使用專用軟綫或從製造廠或維修部門買到的專用組件來更換。
應裝有漏電保護器。	此外,如果還有不明白的地方,即請找機器的出售店或售後服務中心聯系。
如不裝上漏電保護器,可能引起觸電事故。

2.R410A製冷系統注意事項

2-1 適用R410A製冷劑的空調器

警告

• 使用C1220銅磷料(用於銅和銅合金製成的無縫管)連接製冷劑管。確保管內壁清潔，不含有硫化物、氧化劑、碎屑或灰塵等任何有害的贓物。 務必使用指定厚度的管道。
• 使用脂油、乙醚油、烷基苯油(少量)作爲製冷劑油，塗在喇叭口的部分。如果把礦物油混入製冷劑油中，油質可能變差。
• 切勿使用R410A以外的製冷劑。如果使用其它製冷劑，氯會使油變質。
• 使用以下專門為R410A製冷劑設計的工具。使用R410A製冷劑時必須使用以下工具。請咨詢就近的經銷商。

工具(用於R410A)
壓力表	擴口工具
加液軟管	尺寸測量器
檢漏儀	真空泵轉接頭
扭矩扳手	電子秤

· 務必使用正確的工具。如果灰塵、碎屑或水氣進入製冷劑管，製冷劑油的油質可能變差。
· 切勿使用簡易加液鋼瓶。如果使用簡易加液鋼瓶添加製冷劑，製冷劑的成分會改變，引起效率降低。

2-2 使用R410A製冷劑設備的注意事項

警告

- 安裝或移動空調器時，務必使用指定的製冷劑(R410A)充注製冷劑管。切勿與其他製冷劑混合，管內也不要殘留空氣。殘留在管内的空氣在壓力增大時，會使管道爆裂，并引起其他危險。

MSZ-(P)AH09/12VA-H1
液體管	6.35 厚0.8毫米
氣體管	9.52 厚0.8毫米

- 切勿使用管壁比上述指定厚度薄的管道。真空泵切勿與R22製冷劑系統共用。

安裝時、使用時的注意事項

● 安裝空調時，請與本空調器的出售店或售後服務中心聯系。

請不要在下述容易發生故障的地方安裝空調器。

· 應避開有易燃氣體泄漏危險的地方。
· 有高頻超聲波的機器，無線電機器的地方。

· 機油等使用較多的地方。

· 海邊等鹽份較多的地方。

· 温泉地帶。有硫化氣體的地方。

· 有油飛濺或油烟較多的地方。

· 因積雪造成室外機堵塞的地方。

· 吊車、船舶等移動的地方。

· 選擇在進出氣流不被擋住的地方。

· 選擇吹出冷氣可以到達房間各地方。

- 室內機組與室外機組最大距離及最大高度差：參考“極限管道長度”。

- 不至於發生振動的堅固牆壁上。

- 避免陽光直射的地方。

- 距離電視機、收音機1m、電視天綫3m以上的地方（否則可能干擾電視影像或產生噪聲）。

- 盡可能遠離日光燈、白熾燈處(否則可能使無線遙控不能正常地操作)。

· 可自由、方便地進行裝、卸空氣過濾網的地方。

· 選擇受大風和大雪影響小的地方，如在嚴重降雪的區域內安裝，請必須進行防雪處理(建議安裝遮蓋篷和/或底座機架)。

· 選擇通風良好，灰塵少的地方。

· 不容易雨淋或陽光直曬的地方。

· 其他環境大氣有問題的地方。

- 避免安裝在有揮發性、腐蝕性、可燃性化學品的地方。

※容易排水的地方。

※在通風條件惡劣及易引發氣流短路的地方，可能會引起製冷、製熱性能下降及耗電量上升，程度約有10%。此時請安裝導風罩（需另外購買），能改善空調機的性能。

●爲了不使運行噪音或振動增大，應牢靠地安裝在牢固的機架上。
●不要使運行噪音或吹出熱風有妨礙鄰居的地方。
●請勿在室外機出風口附近放置物品。否則可能會導致空調機性能下降和運轉噪音變大。
●當機組安裝在高處時，務必固定機腳。
●務必水平安裝。
- 便於保養維修。
●使用中、如發生異常音，請與本空調器的出售店或售後服務中心聯系。

電視機或收音機等無線接受設備需距離室外機3m以上，如這樣還有明顯信號干擾時，可再加長相互間距離，以提高接受質量。

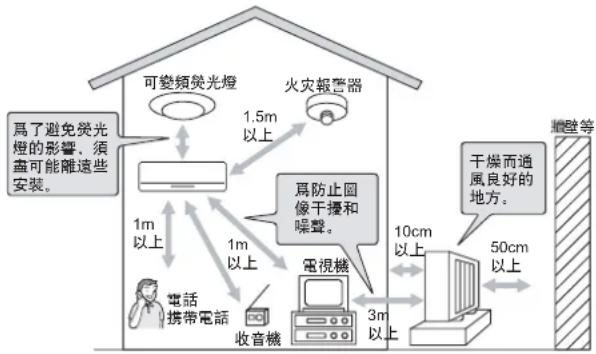

火灾警報器與室內機出風口請保持1.5米以上的距離。

注意

●在新購家俱、裝修房間、地面打蠟時，請不要使用空調。裝修完成後，如果要使用空調，請先對房間進行充分的通風換氣。否則可能會因打蠟時產生的揮發物質附着在空調機內部，而導致空調機漏水或飛露。

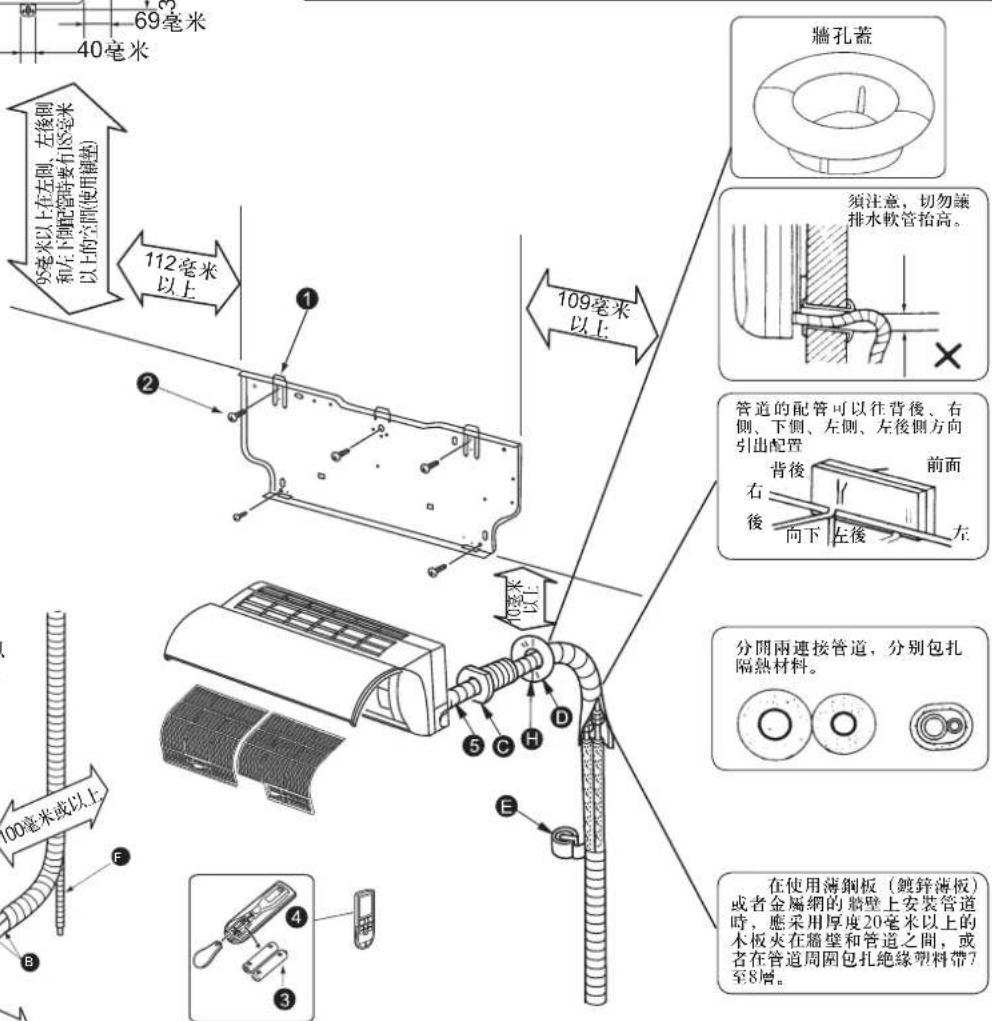

1. 安装簡圖及附件

裝箱單 （在安裝之前，請客戶根據裝箱單內容核對零件數量）

零部件名稱			數量	零部件名稱			數量
安裝代號				安裝代號
室內機		室内機	1	室外機		室外機	1
	1	安裝板	1		A	連接電線	1
	2	螺釘4×25毫米	5		B	連接配管	1
	3	電池(7號)	2		C	穿牆套筒	1
	4	遥控器	1		D	牆孔蓋	1
	5	毛氈包扎帶	1		E	管道包扎帶	1
		保用登記證	1		F	延長排水軟管	1
		使用安裝說明書	1		G	集中排水組件	1
					H	膩子	1

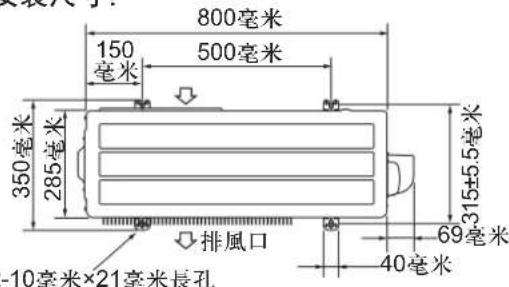

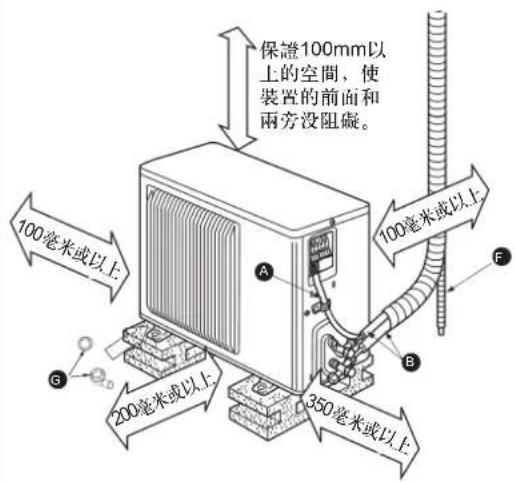

外形安装尺寸：

注意

(1)在寒冷地區不要使用此排水管接頭及橡膠塞G可能會因排水凍結而發生故障。

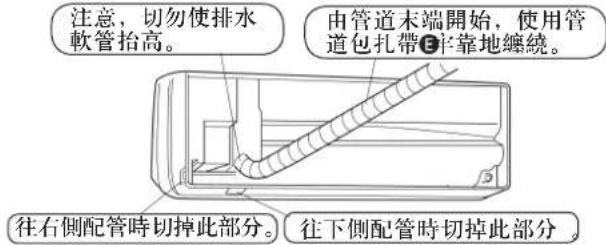

排水管安裝步驟

(1)在底座上選擇一個排水孔作爲排水用，將排水管接頭裝在該孔上。
(2)用橡膠塞將底座上剩余的排水孔封掉。
(3)將排水管與排水管接頭連接，為使排水順暢，請保持排水管向下傾斜。

擴口連接

● 本機組在室內和室外側備有擴口連接部位。

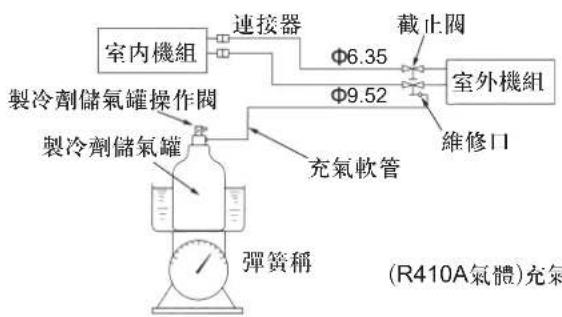

● 如下圖所示，製冷劑管道用於連接室內和室外機組。

连接器

極限
管道長度	12米
高度差	8米
彎管數量	10處

● 製冷劑調節…如果管道長度超出下表範圍時，則需要補注製冷劑(R410A)。(加注有製冷劑的室外機組適用於以下管道長度以內。)

管道長度	機型	需要添加製冷劑的量
超過6米	MSZ型(變頻)	30克×(冷氣管長度(米)-6)

● 說明:延長配管過長會導致製冷製熱能力下降。

機組必須按照當地規定由持有執照的承包商安裝。

1-1 如何設定滑動開關(遥控器電池盒內)

滑動開關的詳細說明

①移下遥控器背面下方的電池盒蓋子

②在遥控器電池盒內請將滑動開關撥到適當的位置(要求和室內機安裝的空間位置一致)如果這個開關沒有設定正確,那此空調可能不能達到最佳的運行狀態。

注:如果室內機組安裝在距離側面牆壁或櫥櫃或其他附近對象超過50cm時,設定此開關在“中間”位置。

③在電池盒内放入兩節(AAA)1.5V電池。
④關上遙控器背面下方的電池盒蓋子。
⑤用尖細東西(筆)按下復位按鈕。

2. 室內機組的安裝

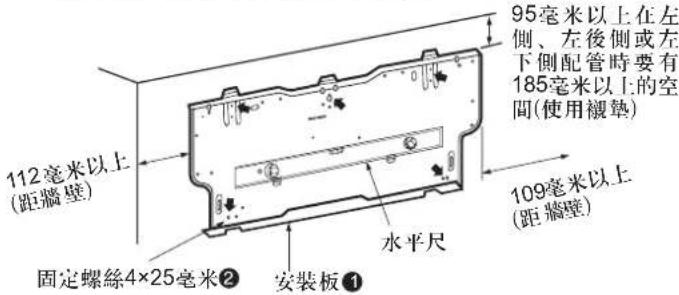

2-1 固定安装板

- 以牆上的結構部分(如柱子等)作為參照，請一定將安裝板固定水平，如果室內機傾斜將會產生機組滴水弄濕，污損家具物品等情况。

爲防止安裝板的微振動，←位置的孔一定要加以固定。

• 如用户安裝需要將安裝板背面中部橢圓孔擊穿時請在該孔端面全部貼上防劃傷用的塑料膠帶（該膠帶用戶自備）。
• 采用埋入水泥牆壁的膨脹螺絲時，應使用45厘米間距的11×20、11×26橢圓孔以固定安裝板。如果膨脹螺絲太長時，請改用市場出售的短螺絲。

2-2 在牆壁上鑽孔

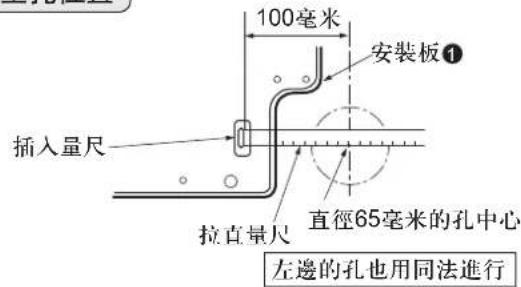

①確定牆壁孔的位置。

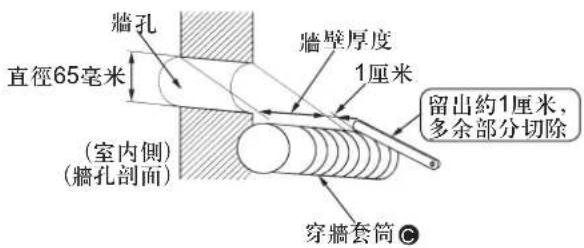

②使用鑽頭鑽一個由內至外稍微向下傾斜的直徑65毫米的孔。
③牆孔裏插入套筒。
④將膩子嵌入牆孔與套筒之間。

决定壁孔位置

應始終使用穿牆套筒©，能避免室內和室外連接導線與牆內的金屬部件接觸，同時能防止鼠害。

2-3 電源和連接電線規格

● 應使用空氣調節器的專用電纜。

電源綫長度(向左出綫長/向右出綫長)	0.75/1.50米
室内/室外機連接電綫規格	截面1.5平方毫米YZW電纜

- 從室内機組的左或右側底部角落引出電源綫。

注意

· 每臺空調必須配置專用供電線路，且供電電源應符合國家標準的規定，並裝有獨立的電源開關。
· 禁止割斷電源線并連接到其他線路，可能會引起火災。

電源綫多余時請不要折成小段或塞入狹小的地方內，另外不得將室內機組電源綫夾在牆面與安裝板之間以及安裝板與室內機組之間，如這樣做的話會造成該電源綫破損并引起發熱、火災等情況。多余長度的電源綫勿束成一團，而應如下圖所示，將多余的電源綫放置於機組背面空余空間內收藏妥當。

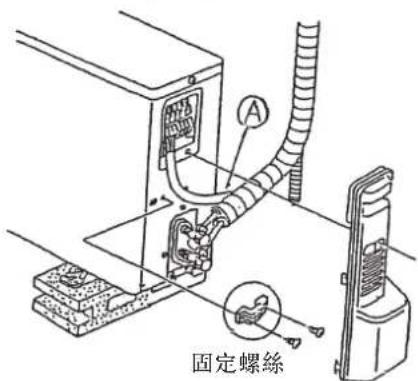

2-4 連接室内/室外電綫

①卸下右底座角。
②卸下電綫固定夾。
③將地線連接至電氣盒上的接地孔。

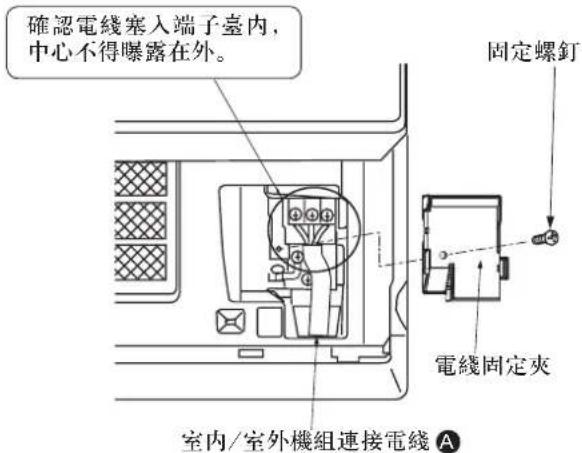

④把室内/室外機組連接電線固定於端子臺。(圖1)
⑤把電綫固定夾壓住室內/室外機組連接電綫後，用螺釘固定。
⑥装好右底座角。

(圖1)

警告

• 室内外機組之間的配線，須使用規定的電線連接妥當並使接線端子不直接受到外力的影響確實固定好。 如果連接或固定不妥，可能引起火灾事故。
• 電綫固定夾、電氣蓋必須確定固定好，如沒有裝好，則可能因爲灰塵、水份進入而引起火災或觸電事故。
  · 注意不能連錯綫。
• 如果地線連接錯誤，有可能導致觸電。

注意

· 旋緊端子螺釘以防松脱。
· 旋緊螺釘後，輕輕拉動電線確認是否能拉動。
- 如果接綫不正確，空調機就不會正常運轉。

警告

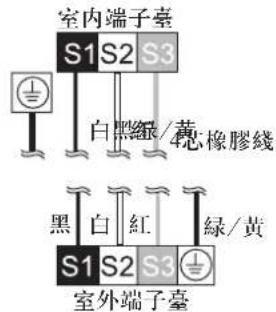

- 室內外接綫端子臺之間的連接電綫必須按標注號碼一一對應連接。

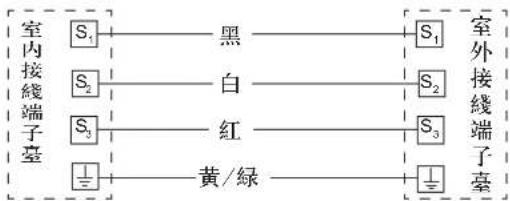


MSZ型 變頻型

松開端子螺釘

<接綫詳圖>

警告

• 家中電源插座內火線、零線、接地線必須按如圖連接，位置不能接錯，并連接可靠，無內部短路。
  · 連接錯誤，有可能導致火災。

電源檢查 用户家中供電插座示意圖

2-5 自動重新啟動功能

使用遥控器控製空調機時，室內電控基板會記憶運轉模式、設定溫度以及風扇速度，如果運轉時發生斷電，自動重新啟動功能就會在恢復供電後工作，使空調機自動重新啟動。

如何設定“自動重新啟動功能”

①卸下前面板，卸下應急運轉開關組件。
②卸下電氣蓋的螺釘。

拆下電氣蓋。

③從CN151拔下葉片電動機接頭，從CN1R1拔下限位開關接頭。

拆下電氣盒内的風葉電動機導綫。

④拉出電控基板，切斷其上的電阻JR07。

運轉

①如果切斷了主電源，運轉設置仍被保留。
②恢復供電3分鐘後，空調機會根據存儲器記憶的內容自動重新啟動。

注意

· 操作遥控器10秒鐘之後，運轉設置就會被保存。
· 當啟動了自動開機/關機定時器時，如果關閉了主電源或是發生斷電，定時器設置就會被取消。由於這些型號都具備自動重新啟動功能，一旦恢復供電，3分鐘後空調機就會開始運轉。
- 如果在斷電前用遙控器關閉了空調機，由於遙控器上的電源鍵關閉，自動重新啟動功能就會不起作用。
- 為了防止起動電流對電源的衝擊，請有序安排其他家用電器開機時間，避免同時開機。

2-6 配管作業

● 一定要將排水軟管配置在製冷劑管道的下方。
- 不要使排水管隆起或盤曲。
- 不要拉着排水軟管進行包扎。
● 排水軟管須通過室內時，一定請用市售的隔熱材料纏繞包扎。

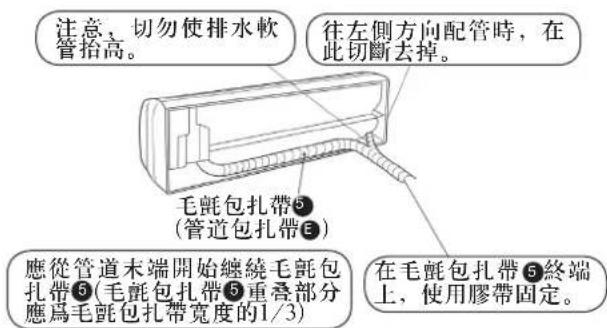

● 先用管道包扎帶①包扎，然後用毛氈膠帶⑤1裹配管，排水軟管，并收納在本機後面的配管收納部裏面。液體管

向後、向右和向下鋪設管道

管道鋪設

● 管道配置

將製冷劑管道和排水軟管匯總在一起，使用包扎帶進行纏繞。

● 把管道和排水管插入牆壁孔套管①,并把室內機組的上半部分挂在安裝板①上。
- 左右移動空調機，檢查空調機是否可靠地挂在安裝板①上。
● 把室內機組的下半部分推進安裝板①上。

向左或者左後鋪設管道

● 管道配置

將製冷劑管道和排水軟管匯總在一起，先用管道包扎帶進行纏繞，再用毛氈包扎帶⑤進行纏繞。

排水软管的改装法

● 左、左背後配管時，一定也要把排水管改裝過，如果不加改裝，可能產生滴露水。

1. 室內機組背面右側的橡膠塞

抓住尖端凸緣部分把橡膠塞拔下來。

2. 卸下室内機組背面左側的排水軟管

抓住箭頭所指捏手部分按方向拔出排水軟管。

1. 將橡膠塞塞入室内機組背面裝插排水管的部位用內六角扳手把橡膠塞壓入排水盤接口處。

4. 將排水軟管接插到室內機組背面右側的排水軟管接插部位

請將排水軟管插到排水盤接口處。一定要確認軟管是否確實卡住排水盤的突起卡爪。

製冷劑管與延長配管的連接

如果在牆中已埋設有延長配管或配線時，即請按照下圖所示要領進行配管連接工作。

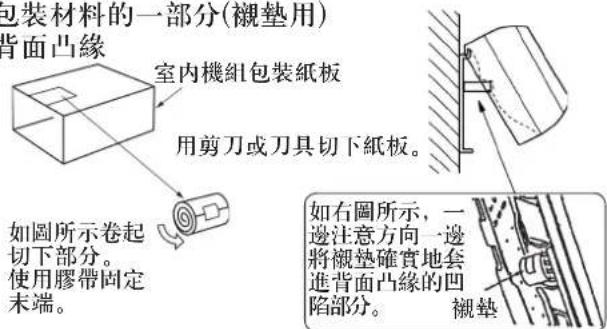

①將室內機組上部鉤住安裝板①,并考慮到配管的收納而盡可能向左邊靠緊之後,切下一塊包裝材料(當襯墊用)使卡住背面凸緣,如右圖所示抬高室內機組。

· 把製冷劑管與延長管⑧連接起來。

切下包装材料的一部分(襯墊用)

卡住背面凸缘

室内機組的安裝

● 將管道穿過牆壁，將機組吊裝在安裝板①上，推入室內機組直到它發出咔聲。

2-7 排水管道鋪設

爲了使排水順暢，應使排水管道形成往下傾斜狀態配管。(圖1)

切勿使排水管道連接形成如圖2～圖3上所示。

假如裝在室內機組上的排水軟管，使用時長度還不够，可采用附件中的排水軟管F連接使用。

排水軟管需通過室內時，一定要使用市場上銷售的隔熱材料纏繞包扎。

3. 室外機組的安裝

室内/室外連接

· 將來自室內機組的電線，正確地連接在接線端子臺上。
- 注意禁止使連接導線接觸配管。

松開端子螺釘

• 注意不能連錯線。如果接線不正確，空調機就不會正常運轉。
  · 旋緊端子螺釘以防松脱。
  · 旋緊螺釘後，輕輕拉動電線確認是否能拉動。

一定請用此導線夾將室內外連接電線A固定好。

警告

確實固定好室外機組的維修板。維修板如果沒固定好，將因為灰塵、水份等進入而引起火災、觸電事故。

注意

• 空調器的安裝面應堅固結實，具有足够的承載能力，其承載能力不低於實際所承載的重量(至少 200kg / m^2 )。
• 安裝面為木質、金屬或非金屬等結構，如果其強度明顯不足時，應采用相應的加固、支撐和減震等措施。
• 安裝架必須使用能使空調器可靠地固定在安裝面上的緊固件。
• 安裝時使用的緊固體，應根據安裝面材質堅硬程度確定安裝孔直徑和深度，并選擇適用的膨脹螺栓規格，確保安裝空調器穩定、牢固、可靠。
  · 安裝時避開雨天、風雪天、雷雨天進行安裝，必要時采取相應措施保證自身和他人不受傷害。

4. 完成室内/室外機組連接以及進行試行運轉

4-1 管道連接

①室内機組接管

連接液，氣配管至室內機組。

●首先對准中心，然後用手旋上管螺母至無法轉動。
●參考下面扭矩表，使用兩只扳手擰緊室內機組側接管接頭部分。請注意勿過度扭緊，以免損壞擴口部分。

管徑		旋緊扭矩
毫米	英寸	牛頓·米(N·m)	公斤力·厘米(kgf·cm)
6.35	1/4	13.7到17.7	140到180
9.52	3/8	34.3到41.2	350到420
12.7	1/2	49.0到56.4	500到575

警告

· 裝機時，在啟動壓縮機前，確保管子安全的連接。

②室外機組接管

與室內機組相同方法把配管接到室外機組的截止閥(2通和3通閥)管接頭。

●使用扭矩扳手或普通扳手，用和室内機組同樣的扭矩旋緊。

隔熱及纏繞包扎帶

①室外機組側的各配管及閥都須作隔熱處理。
②從室外機組的配管入口起的全部配管都須用管道包扎帶◎纏繞包裹。

●用膠帶固定管道包扎帶目的末端。
●如果配管通過天花板，盥洗間或其他高溫高濕的地方時，請加包裹以市售隔熱絕緣材料，以防凝露。

4-2 抽真空·泄漏試驗

抽真空過程

連接室內機組與室外機組之間製冷劑管道(液體及氣體管道)。

卸下室外機組氣體管道側的截止閥的維修口蓋(不卸下蓋了無法進行抽真空過程。)

利用真空泵

將量規歧管閥和真空泵連接到室外機組氣體管道側上面的截止閥的維修口上。

轉動真空泵(抽真空達15分鐘以上)。

用量規歧管閥檢查真空，然後關閉量規歧管閥，并停掉真空泵。

迅速地從截止閥的維修口卸下量規歧管閥
全開氣體和液體管道側的所有截止閥，若不全開截止閥運轉，將降低機器性能或引起故障等。
管道長度在限定範圍內，無須補充製冷劑。
管道長度超過一定範圍， 補充定量製冷劑。
旋緊維修口蓋
再旋緊兩個截止閥蓋
泄漏試驗

	緊固力矩
	牛頓·米	公斤力·厘米
維修蓋	13.7到17.7	140到180
截止閥蓋	19.6到29.4	200到300

4-3 試運行運轉

MSZ型 變頻型

• 在進行運行之前，應再次檢查是否有錯誤的接線。錯誤的接線會妨礙正常的操作，或熔斷保險絲而不能起作用。
• 可用應急開關開始試運轉。按下應急開關，機器即根據所選模式開始連續製冷運轉30分鐘。在此30分鐘內，恒溫器不起作用。30分鐘後，機器將開始以24℃的固定設定溫度進行製冷模式應急運轉。
• 按下列程序進行試運行。

程序

- 按應急運轉開關。

每按一次，按如下顺序切换。

應急製冷 → 應急製熱 → 停止

↑

※不能進行除此以外的運轉模式

開始的30分鐘內不能調節溫度會連續運轉，

風速是强）。

<體感溫度顯示部的顯示>

應急製冷

C

應急製熱

H

注意：

· 這是應急運轉模式的指示。

確認接收到遙控器的信號

按了遥控器的運轉/停止按鈕後，請確認室內機組的本機上是否發出嘟!聲。然後再按一次按鈕以關掉機器。

用遥控器控製時，遥控器指令運轉後，應急運轉都將被解除。

- 爲了保護壓縮機，空調器停止後3分鐘內即使重新開機，室外機也不會被啟動。

4-4 應對用戶說明的事項

- 請按照使用說明書，向客戶介紹有關溫度調節控製的方法，空氣過濾網的拆卸、左右導風板組件的拆卸方法、清掃方法、及在操作使用時的注意事項等。

5. 安裝後的遷移安裝和維修

5-1 如何安装前框

①在安裝前框以前，請將上下導風板設定於3號(第10頁)位置。
②在上下導風板下方插入前框底邊。
③固定好前框頂部。
④按下前框上搭扣，將前框固定於空調器上。

5-2 卸下室内機組

從安裝板上拉出室內機組的底部。

松脱兩角

按下圖所示，把室內機組的左右下角往下和往前拉，松開鎖鉤。

①將儲氣瓶接在截止閥（3路）的維修口。
②用來自儲氣瓶的製冷劑進行管道(或軟管)的氣洗。
③在空調機以製冷狀態運行時，補充指定量的製冷劑。

△注意事項

·補充時，請勿倒轉儲氣瓶灌製冷劑，否則，可能發生問題。
    L["(R410A氣體)充氣"]

- 為使儲氣瓶保持高壓，在寒冷季節時，請用溫水(40℃)加熱。但禁止使用火烤或用熱蒸氣蒸熱。

注：①室内接綫圖貼在室內機組前框內側。

②室外接綫圖貼在室外機組電控盒上。

5-4 如何回收製冷劑

①務必使用壓力表。
②首先進行製冷運轉。
③再完全關閉高壓側的閥門(液閥)，壓力表讀數必須在0～0.05MPa時(約30～40秒後)，完全關閉低壓側閥門(氣閥)，立即停止運轉。
④在確保關閉液閥/氣閥閥門後并切斷電源，才能拆卸連接管道。

警告

- 在回收製冷劑時，拆下連接管前先關閉壓縮機。如果空氣等混入，會造成壓縮機爆裂。

Split-type Air Conditioner

Inverter Heat Pump

3 Press the button. 时间设定

Press the 陈润ton

In Cooling · Drying · Heating operation, press the睡眠 button

「Sleep」is displayed on the remote controller.

In cooling · heating mode, press the 🔊

三菱電機株式會社 日本東京都千代田區丸之内2-7-3東京大廈

上海三菱電機·上菱空調機電器有限公司 中國上海市浦東新區南洋涇路505號

SHANGHAI MITSUBISHI ELECTRIC & SHANGLING AIR-CONDITIONER AND ELECTRIC APPLIANCE CO.,LTD NO.505 NAN YANGJING RD. PUDONG NEW AREA SHANGHAI CHINA
