HW9-DS178 - 洗碗机 HAIER - 免费用户手册

产品类型	独嵌两用洗碗机
型号	HW9-DS178
品牌	海尔 (Haier)
额定电压/频率	220V / 50Hz
最大功率	1750 W
保险丝电流	10 A
耗水量	14 L
水压范围	0.03 - 1.0 MPa
重量 (净重)	39 kg
整机外形尺寸 (宽×深×高)	445 × 605 × 850 mm
去掉台面尺寸 (宽×深×高)	445 × 570 × 820 mm
干燥方式	余温干燥
搁架设计	全新中式搁架，可调节上搁架高度，下搁架带可移动搁架和筷笼
洗涤程序	强力洗、标准洗、快速洗、消毒洗、轻柔洗、组合程序
附加功能	预约功能 (1-24小时)、高温消毒 (80°C)
滤网设计	四层易拆滤网
内胆材质	一体成型不锈钢内胆
水软化系统	需添加洗碗机专用盐，可调节软水档位
漂洗剂系统	需添加专用漂洗剂，6档可调
安全保护	接地保护、防烫设计、儿童安全锁
安装方式	独立式或嵌入式 (嵌入式最小开孔: 825×450×580 mm)
配件清单	进水管、排水管支架、加盐漏斗、螺钉、侧安装固定片、亮碟洗涤块试用装、使用说明书
保修期限	整机免费包修一年，主要部件免费包修三年
售后服务热线	4006 999 999

常见问题 - HW9-DS178 HAIER

洗碗机如何添加专用盐？

当控制面板缺专用盐指示灯亮起时，逆时针拧下加盐口盖，放入加盐漏斗，添加约1.0kg洗碗机专用盐（首次需先加1L清水），然后顺时针拧紧盖子。注意：不要使用食用盐。

洗碗机可以使用洗洁精吗？

不可以。必须使用洗碗机专用洗碗粉（块）和漂洗剂，不能使用洗洁精、肥皂、洗衣液等，否则会产生过多泡沫，损坏机器并影响洗涤效果。

如何摆放餐具才能获得最佳洗涤效果？

餐具应口朝下倾斜放置，避免重叠，确保喷淋臂可自由旋转。筷子、汤匙和刀叉分开摆放，锋利的餐具尖端朝下。上搁架可调节高度，下搁架可取出移动搁架以放置锅具。

显示屏显示E3或E4代码是什么意思？

E3表示排水管过低，E4表示排水管弯折、阻塞或放置过高。请检查排水管高度是否在400-1000mm之间，并确保无弯折堵塞。

如何清洁过滤器和喷淋臂？

每次洗涤后检查过滤器，捏住把手向上提拉取出，依次拆下细过滤网，用清水冲洗。清洁喷淋臂时，顺时针拧下中喷淋器，拆下固定环取出下喷淋器，用软刷清洗喷孔，重新装回时确保拧紧。

预约功能如何使用？

选择洗涤程序后，按预约键，显示屏显示1h，连续按可增加至24h。然后按启动/暂停键，预约倒计时开始。取消预约时连续按至24h再按一次返回待机。

餐具洗后有水渍或不干怎么办？

可能原因：1) 漂洗剂不足或档位过低，添加并调高档位；2) 水硬度过高，添加专用盐并调节软水档位；3) 餐具摆放不当，确保倾斜向下放置；4) 程序未结束或未使用干燥功能。

可以清洗木制或铝制餐具吗？

不建议。木制餐具易变形，铝制品会氧化发白，铁质会生锈。铜、铅、锡等合金易受染污。古董餐具和带金边的瓷器也不适合机洗。

洗碗机内壁有白色水垢如何去除？

水垢为碳酸钙和碳酸镁，可空载运行强力洗程序，在洗涤过程中开门加入约30ml白醋（食醋），若水垢较重可适当增加用量。

保修期是多久？如何报修？

整机免费包修一年，主要部件（如电机）免费包修三年。凭保修说明及发票享受服务。在线报修地址：service.haier.com，或拨打售后服务热线：4006 999 999。

用户手册 HW9-DS178 HAIER

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
·阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

说明书目录 产品特点

■产品特点 01

■安全注意事项·安装方面 02

使用方面 03

维护方面 04

■技术数据 / 装箱清单 05

■安装指导·收货检查·选取安装位置 06

接进水管·接排水管 07

电源连接·调平洗碗机 08

■了解您的洗碗机 09

内部构造和部件名称·操作面板 09

■水软化系统（专用盐） 10

洗碗机专用盐....10

■漂洗剂....11

洗碗机专用漂洗剂....11

■关于餐具 12

■使用方法（餐具摆放）.... 12

餐具摆放 12

餐具摆放常见问题 15

■使用方法（程序使用）....16

洗涤程序一览表....16

■洗碗机专用洗碗粉（块）....18

洗碗粉（块） 18

■使用方法（程序设置）....19

操作洗碗机 19

选取消毒程序 20

选取轻柔洗程序 20

暂停洗涤程序 21

终止/变更洗涤程序 21

预约功能 21

■清洁维护 22

过滤器清洁 22

喷淋臂清洁 23

日常保养 24

■疑问解答 25

故障一览表....25

■保修说明 27

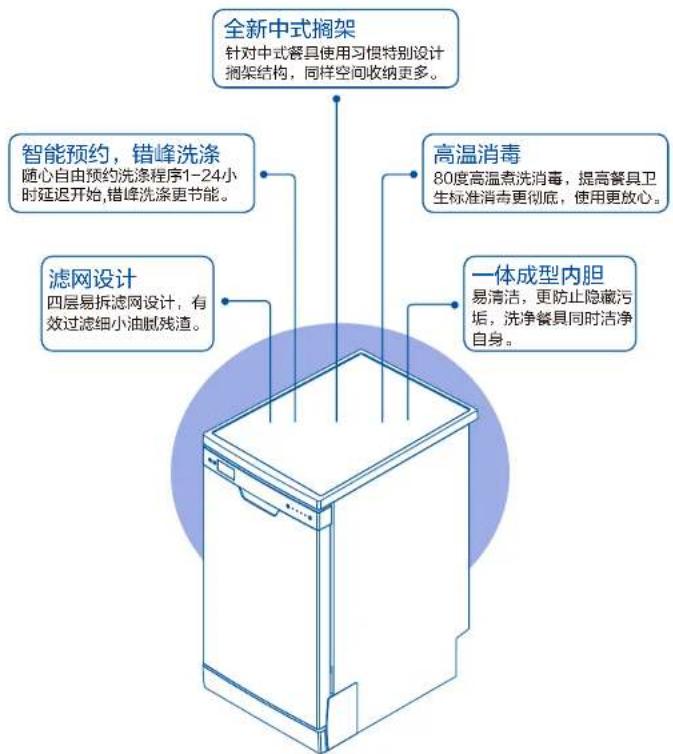

本款全自动家用洗碗机外观简洁、超强洗净、操作简便，是一款根据中华饮食习惯，对中式餐具进行全新搁架设计的独嵌两用洗碗机，更适合中国家庭使用的全新一代9套洗碗机。

安全注意事项

尊敬的海尔用户

您好！感谢您使用海尔洗碗机，为了您能更好的使用本产品，防止人身伤害及物品损坏事故发生，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

必须禁止的行为或操作

必须遵守的行为或操作

如果操作错误有可能造成人身、物品及财产的损害

安装方面

交货

交货时，请立即检查外包装或洗碗机是否有运输损伤的痕迹。如果发现机器破损、发生故障、部件拆卸了、零部件缺失或损坏、电源线或插头破损，请不要使用，及时同供货商联系。
请妥善处理包装材料。包装材料和包装材料的零件不要给儿童玩耍。可拆下的纸箱和塑料薄膜可能会有窒息危险。

安放场景

洗碗机仅供家庭使用或者下列类似场合使用：a.商店、办公室和其他工作环境的厨房b.农舍c.酒店、汽车旅馆和其他供客人居住的环境。
若嵌入式安装确保用附带的固定片将洗碗机固定在橱柜中，如果不固定洗碗机，它可能会摇晃，可能造成洗碗机损坏或人身财产伤害。
保持洗碗机周围地面的清洁和干燥，避免因滑倒造成危险，洗碗机不应长期处于拉开状态，防止其绊到人。
严禁在洗碗机附近存放汽油或其它可燃性气体和液体；严禁在洗碗机周围和下方堆放可燃物，例如棉绒、纸张、抹布或化学品。
严禁将洗碗机安装或储存在温度低于零度的地方或室外。

使用方面

电源

请单独使用额定电流10A，额定电压220V单相电源插座，不要与其他电器共用，否则可能会因发热引起火灾。

接地

洗碗机必须有接地保护。把洗碗机接到额定电压合适、有接地保护措施的电源插座，避免电路过载。假如您对洗碗机接地是否可靠存在疑虑，可以联系有资质的电工或致电海尔客服请售后服务人员上门检测。

电源线及插头

电源插头需切实插入底部。机器放置后，插头可以轻松接触到，确保电源线被固定在特定的地方，避免因为踩踏、绊到人造成电源线损坏或受力。

请勿湿手触摸电源插头，请勿使用电源延长线。

断开洗碗机电源时，应拔下电源插头，切勿拉扯电源线或电源线与插头结合部分。

严禁使用电源延长线或便捷式电器插座（例如多孔插座）连接洗碗机电源。

洗碗机专用洗涤剂

请使用洗碗机专用洗碗粉（块）/漂洗剂，不能使用洗洁精、肥皂、洗衣液等代替。使用时，请注意防止洗涤剂溅入眼内，如果溅入眼内请马上用水清洗。
请使用洗碗机专用盐，不能用其他类别食用盐或工业盐代替。

洗涤

刀具和其他尖锐物品摆放于筷笼或碗架时，必须把尖端朝下或水平放置，避免被划伤。

洗碗机专用洗涤普通家用餐具，切勿用洗碗机清洗汽油、油漆、铁锈、腐蚀剂或酸碱化学品污染的餐具。

安全注意事项

洗涤过程中请勿接触软水管排出的热水，可能导致烫伤。
切勿用洗碗机做其它事情，切勿坐或站在洗碗机的门体或者餐具支架上。
洗涤过程中请勿开门，因为洗涤过程中洗涤水、热气、洗碗机内均为高温，以免热水溅出导致烫伤。

儿童特别注意

为了降低人身伤害风险，切勿让儿童在洗碗机里面或上面玩耍，或者在报废的洗碗机内玩耍。8岁以下的儿童必须远离家用洗碗机，除非有成人监管，对于8岁以上的儿童、残障人士或缺少生活经验的人，如果他们被监督或正确指导，可以使用洗碗机。
把洗涤剂放到儿童够不到的地方，儿童一定要远离洗碗机专用洗涤剂，部分洗碗机洗涤剂有强碱性，如不慎吞食，可能非常危险。
洗碗机打开门体时，不要让儿童靠近，洗碗机内的水不是饮用水，里面可能仍有洗涤剂残渣。

维护方面

清洁和保养

为保证最佳洗涤效果，请至少一周清理一次过滤器组件。
在清洁和维修洗碗机之前，请先切断电源，关闭水龙头；如果洗碗机长时间闲置，请拔出电源插头，关闭水龙头。
清洁洗碗机外表面和橡胶部件，请勿使用酒精、汽油等有机溶剂或腐蚀性液体。

维修和处理旧机器

本机器受损，特别是操作面板出现裂痕、破洞、按钮脱落或机门功能异常时，不得继续使用。请拔出电源插头，关闭水龙头，致电海尔客服进行维修。
电源线损坏，必须由专业技术人员进行更换。除非本说明书特别说明，否则切勿维修或更换任何零件，切勿尝试维修洗碗机。如有需要，请联系售后进行维修，或参看“疑问解答”一节了解相关信息。
处理旧机器时，为防止事故发生，请确保旧机器无法再被使用。请您将旧机器按照相关规定处理，如剪断电源线等一并扔掉，将门拆卸打坏不能关门等。

技术数据 / 装箱清单

技术数据

额定电压/频率	耗水量	保险丝电流	最大功率	水压
220V/50Hz 14L		10A	1750 W 0.03-1.0MPa

重量(净)	整机外形尺寸 (宽×深×高)(mm)	去掉台面尺寸 (宽×深×高)(mm)	干燥方式
39kg	445x605x850	445x570x820	余温干燥

装箱清单

产品型号\数量\名称	洗碗机主机	进水管	排水管支架	加盐漏斗	螺钉	侧安装固定片	亮碟洗涤块试用装	使用说明书
HW9-7811114211
HW9-DS17811114211
EW9818J11114211

发现有任何疑问，请致电经销商或者海尔客服。

安装指导

• 为了能够正常使用本机器，洗碗机必须正确安装。
• 进水和排水情况以及电源接线必须符合下面说明或者按照说明书规定的标准。

收货检查

请拆除本机的包装箱、泡沫等包装品，取出本机内的纸质支撑垫块和塑料泡沫垫块等，根据说明书“装箱清单”清点所有物件。每台洗碗机出厂前都接受过彻底的功能测试，因此机器内部留下少量的水或水痕，属于正常现象。

选取安装位置

• 洗碗机应放在远离热源、避免太阳直射处，以免外壳涂层褪色或脱落。
• 进水管和排水管可根据安装需要安置于左侧或右侧。
• 本洗碗机的安装方式有两种选择：独立式安装和嵌入式安装。

如需嵌入式安装，橱柜安装孔高度应最小825mm，宽度应最小450mm，深度应最小580mm（去掉台面板尺寸）。

在安装洗碗机的过程中不要在机身侧边及门体上打孔，以免影响洗碗机的功能和操作，在取出任何内部元件工作时，首先要切断电源。

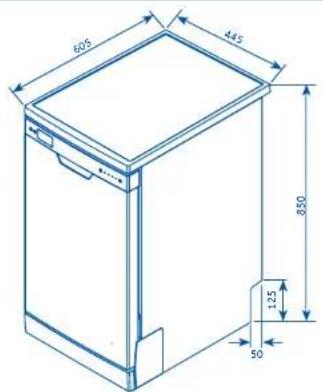

方式一：独立式安装。

整机尺寸

单位: 毫米

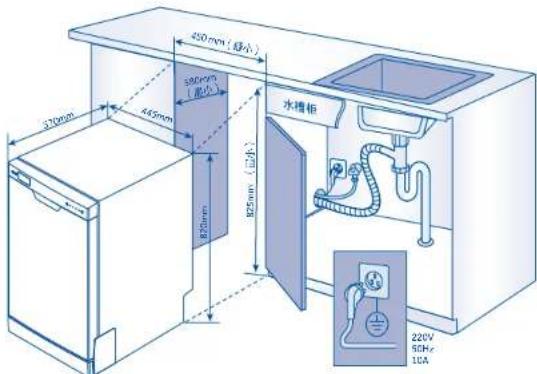

方式二：嵌入式安装。

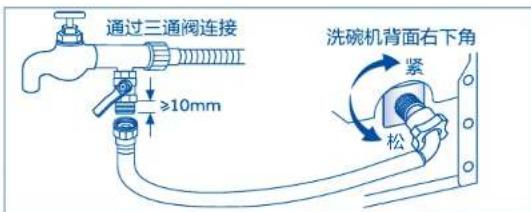

接进水管

• 请将洗碗机进水管一端与洗碗机进水阀连接，另一端与厨房进水管连接。
• 打开水管检查进水管连接处是否漏水。
• 若自来水管是新的或长时间未使用，应打开水阀让水流一会，直至水变清且无杂质后再与洗碗机进水管相连。如果连接热水水源，热水温度不要超过60℃。
• 本机进水管接头螺纹为G1/2"(4分管)，如与水阀不匹配，请使用转换接头。

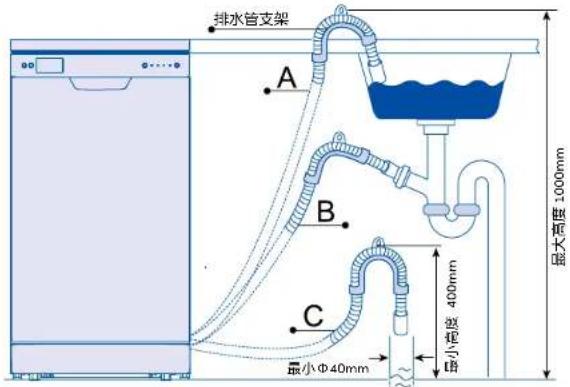

接排水管

• 排水管末端可使用附件中的排水管支架进行固定。
• 任何情况下，排水管的最高部分距离洗碗机底脚所在平面在400-1000mm之间。排水管一端位于洗碗机背面的左下角，另一端使用排水管支架固定后与厨房排水链接。
• 排水管的连接可选择A、B、C三种不同方式（第8页附图）。

安装指导

排水管末端不可浸入水中，防止污水倒流。
请使用洗碗机附带的新的排水管和进水管，旧的软管组件不可以重复利用。

电源连接

电源电压及频率需同机身铭牌标示规格相同。

注意

• 电源插座需良好接地。
• 使用专用电源插座，不得与其他大电器共用一个插座。
• 未经专业咨询，不得随意使用电源延长线。

调平洗碗机

放置洗碗机时保证其四角平稳，可通过调节底脚，调整洗碗机的高度，顺时针方向拧底脚高度增加，逆时针方向拧底脚高度降低。

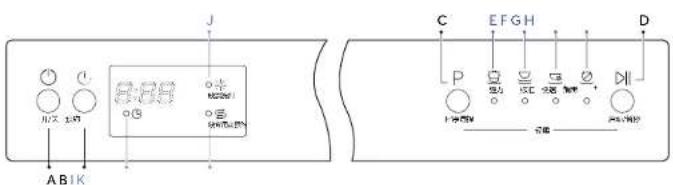

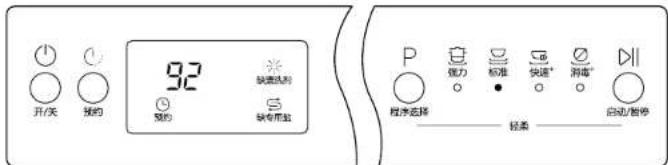

操作面板

A 电源按键
B 预约按键
C 程序选择按键
D 启动 / 暂停按键
E强力洗
F标准洗
G快速洗
H消毒洗
1 预约指示灯
」缺漂洗剂指示灯
K缺专用盐指示灯

水软化系统（专用盐）

洗碗机专用盐

功能	可有效防止高温洗涤后餐具和机器内水垢残留,为了达到良好的洗涤效果,超过一定硬度的自来水必须软化,洗碗机需要用软水洗涤。
使用条件	1.控制面板缺盐指示灯亮时需要添加专用盐。2.自来水硬度(可以咨询当地自来水公司)超过100ppm,建议使用专用盐。
用量及添加方法	用随机附带的加盐杯往水软化器内添加专用盐1.0kg(专用盐是一次添加,多次使用)。注意•第一次使用,请先加入1L清水,再加满盐。•加盐时若有少量的水从加盐口溢出,属于正常现象,请拧好加盐口盖。•添加洗碗机专用盐(不可使用食用盐代替,将有可能损伤水软化器)。
操作图示	1逆时针方向拧下加盐口盖3添加洗碗机专用盐	2放置加盐漏斗(附件)4顺时针方向拧紧加盐口盖
调节方法	请根据当地水硬度值及其附表拧动调节旋钮,以达到软化水质的效果。
		附表:水硬度值参考
		水硬度值(ppm)	调节位置	盐使用量(每次洗涤循环)洗涤循环次数(1.0kg)
		0-100	无需添加专用盐
		100-250"-20g50
		250-500	中间位置	40g25
		>500	“+”	60g17

漂洗剂

洗碗机专用漂洗剂

功能有效去除玻璃或瓷器表面的水痕,达到餐具晶亮的视觉效果,提升干燥效果。
使用条件	控制面板缺漂洗剂指示灯亮起时请添加漂洗剂。
用量及添加方法	每次向漂洗剂添加器中加满漂洗剂(约120ml),漂洗剂液面不得超过MAX线。漂洗剂是一次添加,多次使用。注意:1.若有溢出的漂洗剂,请用干布擦拭干净,可以避免下次洗涤时过量泡沫的产生。2.请使用洗碗机专用漂洗剂。
操作图示	1逆时针旋转到空心箭头3小心倒入漂洗剂,液面不要超过“MAX”标记	2取下添加器盖4盖子对准空心箭头顺时针旋转到实心箭头,拧紧添加器盖
调节方法	漂洗剂添加器档位设置分为6档,出厂默认设置为3档。如洗涤后内胆中残余较多泡沫,则调低档位;如洗涤后餐具有残留水滴,则调高档位。(建议使用工具转动旋钮)

关于餐具

■ 不适合用洗碗机洗涤

金属餐具：铁和铸铁会生锈，污染其他餐具。铜、铅、锡、锑、合金和黄铜易被染污。 木制餐具：木制餐具通常对高温和水比较敏感，经常用洗碗机洗涤可能导致变质或变形。 粘合餐具：机器洗涤时，某些粘合剂会软化或溶解。

铝制品银器：铝制品、银器建议在使用后应立即清水冲洗，手工擦干，否则会泛白或产生斑点及污痕。

装饰品：釉面上有图案、金边、手绘的古董瓷器不适合用洗碗机清洗。

■ 其他注意事项

高档水晶玻璃餐具：只可使用轻柔洗涤程序，否则会产生云斑或蚀痕。

塑料餐具：某些塑料餐具遇热水可能会变形或褪色，清洗前请先参看制造商的说明再使用洗碗机。洗涤轻薄塑料餐具应注意固定，使其在洗涤过程中不会翻转或从支架上掉落。

玻璃制品和其他器皿被损坏：

损坏原因可能跟玻璃类型或制造过程，洗涤剂的化学成分和洗涤程序的水温有关。

建议：1. 只使用由生产厂家推荐的适合用洗碗机洗涤的玻璃器皿和瓷质餐具。

1. 洗涤程序结束后，玻璃制品和刀叉应尽快从洗碗机取出。

使用方法（餐具摆放）

餐具摆放

• 为避免堵塞过滤器，影响洗碗机的性能，请将待洗餐具内大块的食物残渣倒掉（如图一），再将餐具、炊具放入洗碗机内。
• 如果餐具或炊具附着有烤焦、烧糊、粘锅的食物，且非常难以去除，建议在洗涤前浸泡一段时间或用洗碗布等预先处理掉，否则很难清洗干净。

下搁架的使用

1. 下搁架中带有可移动搁架，摆放餐具时，可以将餐具直接在洗碗机中摆放，也可以将移动搁架取出，在移动搁架中摆放好后拿回洗碗机洗涤。
2. 在洗涤汤锅、煎锅等炊具时，需要将可移动搁架取出，直接将锅口朝下放到下搁架上进行洗涤（如图二）。
3. 炊具摆放时应避免叠加放置，一定要叠加放置时也要尽量减少重叠区域，避免因为重叠区域过大导致水流冲不到炊具上，影响洗涤效果。

1. 筏笼用于盛放筷子、勺子等（如图三）。

2. 请您筷子、汤匙和刀叉分开摆放，请勿混放在一起无法被水冲刷到。确保洗涤时水都能冲到餐具上。

3. 不建议洗涤竹筷，洗碗机内高温水流可能导致竹筷变形。筷子长度大240mm时，要将上搁架更换为高位，避免筷子阻挡喷淋器转动。
4. 为了减少受伤的风险，我们建议您将刀叉和其他锋利的餐具，尖端朝下摆放。

上搁架的使用

1. 上搁架可以放置玻璃杯、茶杯、小盘、米饭碗等。放置餐具时，注意要保证碗口、杯口倾斜向下，保证水流能冲刷到。
2. 上搁架带有可调结构（如图四），高度可以通过改变上下滑轮在滑道中的位置进行调节，将上搁架调整至较高的位置则可为下搁架留出更多空间容纳较高的锅和盘子。

调高上搁架具体操作：

1. 将两侧卡扣分别向两侧翻转后，拉出上滑轮。
2. 将下滑轮放入滑轨中。
3. 将下滑轮沿滑轨完全推入。
4. 两侧卡扣复原，并卡紧。

滑轨

茶杯架

1. 上搁架两侧分别带有2个茶杯架,用来放置茶杯等小型器皿。
2. 茶杯架在不使用时可以向上翻起，以便下面放置较高的玻璃器皿（如图五）。

■ 餐具摆放示例 适用型号: HW9-DS178/EW9818J

上搁架 摆放餐具明细

餐具	小碟	深盘	浅盘	米饭碗	汤碗	鱼盘	汤匙	筷/刀/叉
数量	9	4	5	6	1	1	10	10
尺寸(mm)	直径95	直径205	直径205	直径115高度55	直径210高度65	长度315	长度<180	长度<240

餐具米	饭碗茶杯	玻璃杯小盘
数量	4882
尺寸 (mm)	直径11.5高度55	直径78高度65	直径65高度105	直径138

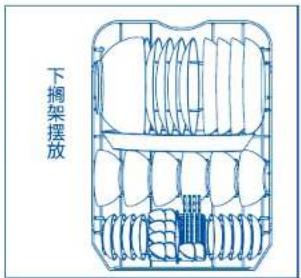

下搁架摆放餐具明细

餐具	汤碗	深盘	米饭碗	小盘	汤匙	筷/刀/叉
数量	1	10	6	6	10	10
尺寸(mm)	直径210高度65	直径205高度35	直径115高度55	直径127高度23	长度<180	长度<240

餐具摆放常见问题

为达到良好的洗涤效果，在使用洗碗机时请遵循下面的餐具摆放方法。

1. 茶杯、玻璃杯、锅等器皿要口朝下放置。

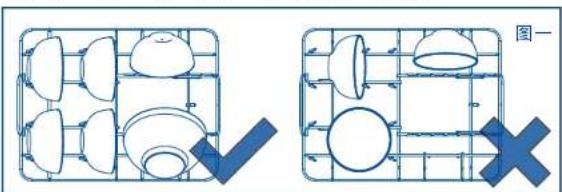

2. 碗等带有凹槽的器皿要倾斜放置，注意碗口要倾斜向下，使喷淋臂中喷射的水流可以喷射到内表面并迅速流走。图一中左为正确摆放，右为错误摆放。

1. 餐具摆放要稳固，并且注意不会翻倒及从搁架中掉出来。
2. 摆放的餐具开口方向要一致，较大尺寸的餐具放在较小尺寸餐具的后方（如图二）。
3. 餐具数量不多时，间隔放置洗涤效果会更好（如图三）。
4. 在进行洗涤时，餐具应不阻挡喷射臂的旋转。

为了防止上搁架的水滴入下搁架中，我们建议您先清空下搁架的餐具，然后再清空上搁架的餐具。

使用方法（程序使用）

洗涤程序一览表

程序名称		强力洗 标准70°C60°C	洗 快速洗 消毒洗50°C	80°C
程序功能		洗涤干燥	洗涤干燥	洗涤	消毒干燥
餐具类型及适用污染度		粘度强的重度污染餐具,发生干结的食物残渣。适用于日常使用的锅类、混合耐用餐具和刀叉筷匙等。	日常使用的中度污染,饭后未及时洗涤的混合餐具和刀叉筷匙等。	饭后立即清洗的清淡少油、轻度污染的混合餐具和刀叉筷匙等。	日常使用的餐具洗涤,无明显污渍且需要消毒的混合餐具等。
运行时间		112924264
洗碗粉	预洗格	5g5g		无	无
	主洗格	25g25g15g			无
洗涤块		主洗格1块	主洗格1块	不能使用 不能使用

强力洗+快速	强力洗+消毒	标准洗+快速	标准洗+消毒	轻柔洗
洗涤干燥	洗涤消毒干燥	洗涤干燥	洗涤消毒干燥	洗涤干燥
粘度强的重度污染餐具。用于日常锅类、混合耐用餐具和刀叉筷匙的洗涤,洗涤时间缩短。	粘度强的重度污染餐具,发生干结的食物残渣。用于日常锅类、混合耐用餐具和刀叉筷匙的洗涤,增加消毒功能。	日常使用的中度污染,用于日常锅类、混合餐具和刀叉筷匙的洗涤,洗涤时间缩短	日常使用的中度污染,饭后未及时洗涤的混合餐具和刀叉筷匙,增加消毒功能。	精制玻璃器皿、塑料及容易受损的高档餐具,轻度油污无顽固污渍的餐具。
8013257108165
5g5g5g5g5g
25g25g20g25g25g
主洗格1块	主洗格1块	主洗格1块	主洗格1块	主洗格1块

1. 请根据餐具的脏污程度选择适合的洗涤程序。
2. 洗涤前添加洗碗粉，或者添加洗涤块，请不要同时添加。

洗碗机专用洗碗粉（块）

注意

• 请使用洗碗机专用洗碗粉（块），不得使用洗洁精，消毒液等。
• 请注意专用洗碗粉（块）包装上的使用说明。

洗碗粉（块）

功能	能够对餐具上的食物残留进行软化和分解,使其脱离餐具表面以便被水流冲走。同时对于茶渍和咖啡渍等带颜色的残留能够及时分解清除。
使用条件	选择程序洗涤餐具时,需要添加洗碗机专用洗碗粉(块),具体程序使用情况请参考P16页“洗涤程序一览表”。
用量及添加方法	洗碗粉(块)是清洁餐具的必需品,每次使用都需要添加,具体用量请参考P16页“洗涤程序一览表”。
操作图示

使用方法（程序设置）

操作洗碗机

将餐具正确放入洗碗机。

打开水阀，接通电源，关闭洗碗机门体。

按动控制面板上的电源按键，蜂鸣器“滴”鸣叫一声，洗涤程序默认为上一次使用的程序（出厂默认为标准洗），洗碗机进入待机状态。

连续按动程序选择按键 P，程序指示灯依次滚动显示，可选择不同的洗涤程序。

选好程序后，按动启动 / 暂停按键 ▷ ，蜂鸣器 “滴” 鸣叫一声，洗涤程序开始运行，此时，显示屏内显示洗涤剩余时间。

使用方法（程序设置）

洗涤结束，蜂鸣器“滴”鸣叫6声，显示屏显示“0”，2分钟后无任何操作，洗碗机自动关机。

关闭洗碗机的电源和水阀，打开洗碗机门，待餐具冷却后将餐具取出。

选取“消毒”程序

单独选择“消毒”程序时，餐具必须为清洁状态或为手洗之后的状态，此程序只提供消毒功能，不能清洁污渍。

选取“轻柔”程序

待机状态下，同时按住程序选择按键 P 和启动 / 暂停按键 || 1 秒以上，显示屏显示 ECO，“轻柔”程序被选中。按启动 / 暂停按键 || 运行程序，此时显示屏显示洗涤剩余时间。

暂停洗涤程序

洗涤过程中如需暂停中断洗涤程序，按启动/暂停按键||，显示屏剩余时间为闪烁状态，洗涤程序中断，3秒后可打开门，再次关门后按下启动/暂停按键||洗涤程序继续运行。

终止/变更洗涤程序

终止或变更：洗涤运行中若要终止或变更当前的洗涤程序，请按住电源按键①3秒，当前的洗涤程序被终止，此时开机可重新选择其他程序。

注意

只有在洗碗机刚开始运行的时候才能更改洗涤程序，否则洗涤剂可能已经被使用并随着洗碗机排水已经排出。如果出现这种情况，请重新添加洗涤剂。

预约功能

选择预约功能，可以使洗涤程序延迟 1-24 小时运行。

1. 接通电源，选择好洗涤程序后，按动预约按键（），显示屏预约指示灯亮起，显示屏内显示1h。
2. 连续按动预约按键，显示屏显示的数字依次增加。
3. 预约时间选好后，按下启动/暂停按键DII，预约程序开始，显示屏内显示预约倒计时,预约时间到，洗涤程序开始运行。
   (取消预约功能: 连续按动预约按键① 直到显示24h, 再按动一次, 则返回待机状态。)

清洁维护

注意

1. 对洗碗机进行定期的检查和维护，可以避免机器发生故障，在进行清洁部件前，请确保电源插头已拔下。
2. 每次洗涤结束后，将门体微微敞开，保持腔体内空气清新。

过滤器清洁

过滤器能够有效阻挡餐具上掉落的残渣进入到洗涤系统中，食物残渣有时会堵塞过滤器，影响洗涤效果。

1. 洗碗机结束后，检查过滤器内是否留有食物残渣，并及时清理。
2. 如需清洁，请依次取出过滤器和细过滤网，按照下图操作步骤使用清水冲洗干净。

3 取出细过滤网

④流水下冲洗滤塞的食物残渣

洗涤水中的石灰质和食物残渣有可能会堵塞喷淋臂的喷射孔，影响洗涤效果，请定期进行清洁。

1. 检查喷淋器的喷射孔是否被堵塞。
2. 如需清洁，请依次取下中喷淋器和下喷淋器，用水和软刷进行清洗。
3. 重新安装喷淋器，确保中喷淋器被拧紧，下喷淋器被固定环牢牢锁定。

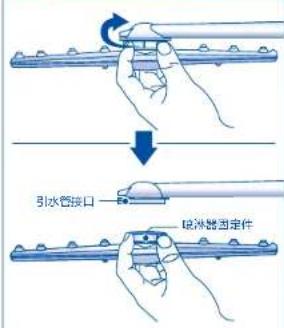

①顺时针拧下中喷淋器（将引水管接口和喷淋器固定件拧开使分离）

③流水下清洗中喷淋器

④流水下清洗下喷淋器

温馨提示：为防止漏水、达到理想的洗涤效果，请定期进行清洁。

洗碗机内壁清洁

如发现机体内壁有斑点或污渍，请将碗篮取出，用拧干的湿布或洗碗机专用清洁剂清洁（建议每月清洁一次）。

- 请勿使用酸性溶剂或腐蚀性的清洁剂和漂白剂！ - 请务必将电源插头从插座上拔出。

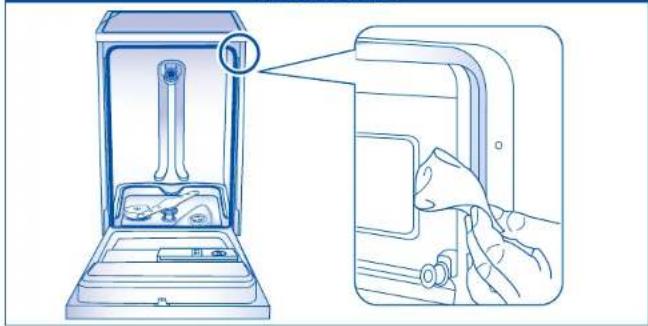

■ 门体密封条清洁

在使用了一段时间后，门体密封条内容易附着残渣，洗碗机内可能出现异味，应使用干净的湿布及时清洁擦拭干净。请不要拉扯门体密封条，有可能过度拉扯导致漏水。

门体密封条清洁图示

1. 在洗碗机内无任何餐具的情况下运行“消毒”程序。

2. 拔下电源插头，关闭水源。

3. 把洗碗机的门略微敞开。（这有助于延长门体门封条的寿命，避免洗碗机内产生异味）

如果必须移动洗碗机，搬运时请保持洗碗机竖直状态！

疑问解答

使用过程中有疑问或怀疑洗碗机发生了故障，请先看以下列表。本章内容为您解答各种可能出现的故障现象，以及解决方法。如果操作后，问题依然得不到解决，请致电海尔客服。请勿自行维修拆卸洗碗机！

故障一览表

现象 可能的原因 如何解决
显示屏显示 E3	排水管过低。	请参看第8页查看排水管高度是否在400-1000mm之间。
显示屏显示 E4	排水管弯折、阻塞或放置过高。	请参看第8页查看排水管是否弯折或堵塞,并保持排水管高度在400-1000mm之间。
显示屏显示 E5	水龙头没有打开,进水压力不够。	查看进水压力是否符合要求,水龙头是否打开,进水管是否堵塞。
显示屏显示其它	可能发生技术故障。	按电源键关机,然后重新开机,如果再次发生此问题,则要关闭水龙头和电源,致电海尔客服并告知机型。
缺漂洗剂指示灯亮起	漂洗剂消耗完或未添加。请添加洗碗机专用漂洗剂。
缺专用盐指示灯亮起	专用盐消耗完或未添加。请添加洗碗机专用盐。
餐具未干	无漂洗剂或漂洗剂不足。请添加漂洗剂。
	餐具堆叠或洗涤程序未结束。	餐具分开放置,等待程序结束。
	餐具凹处积水。	正确摆放餐具,带凹槽的餐具污渍面略微倾斜向下放置。
	漂洗剂过期或使用其他类别使干燥效果变差。	推荐使用“亮碟”品牌漂洗剂。
	水硬度过高或漂洗剂添加过少。	调高漂洗剂添加器档位。
塑料餐具未干 塑料产品的特性。 塑料的储热能力较差,因此烘干效果也较差。
洗完后机器内壁是湿的	正常现象,非机器故障。	洗涤结束后,机器内壁有水滴是正常的物理效应,空气中的湿气在洗碗机内壁凝结,再流下并由机器排出。
餐具上还有食物残渣	餐具摆放大满或叠加放置。	摆放餐具时,应留足够的空间以便水流可以喷洒到所有餐具表面,避免紧密放置。
	喷淋臂转动不顺畅。	确保无掉落餐具阻挡喷淋臂运转。
	喷淋臂喷头堵塞、过滤网脏污。	清洁喷淋臂、清洁过滤网。
	过滤网安装不到位导致食物残渣进入洗涤系统。	参看第22页正确安装过滤网。
	洗涤程序选择不合适。	选用更长时间或者更高温度的洗涤程序。
	餐具摆放不正确。	参看第14页正确摆放餐具。

疑问解答

现象 可能的原因		如何解决
洗碗粉(块)残留	洗碗粉(块)过多或水流被阻挡,无法冲刷到洗碗粉(块)或洗涤程序温度过低、过短导致洗涤剂没有及时融化。	参看第16页洗涤程序一览表添加适量的洗涤剂,检查喷淋臂是否被阻挡并排除,使用更长时间或更高温度的洗涤程序。
	洗碗粉(块)过期。	更换洗碗粉(块)。
塑料餐具变色	洗涤温度过高。	选用洗涤温度较低的程序。
玻璃杯、不锈钢碗和刀叉上留有可清除的条痕	漂洗剂档位设定过高。没有添加漂洗剂或档位过低。水硬度值过高。添加专用盐并调节配置,参看第10页。	将漂洗剂档位调低,参看第11页。添加漂洗剂并检查档位设置,参看第11页。
机器不启动	洗碗机电源插头未插好或门体未关好。	检查插座是否正常,插好电源插头,将门体关闭到位。
洗涤中停机或程序中断	供电或供水中断。	检查门舌是否出现断裂或损坏,恢复供电或供水。
撞击或嗒嗒声	喷淋臂碰到餐具,餐具没有摆放好。	摆放餐具时,应注意喷淋臂不要碰到餐具。
	摆放少量餐具时,喷出的水会直接喷到洗碗机内壁上。	将餐具更均匀摆放在洗碗机中。
	洗涤程序进行时,较轻的餐具可能会移动。	摆放轻餐具时,应注意这类餐具尽量固定好。
产生过多泡沫	使用了手洗用的洗洁棉。	请不能使用洗洁棉、消毒液等非专用洗涤剂。
	漂洗剂溢出。	用干抹布清除溢出的漂洗剂。
漂洗过程中有泡沫产生	正常现象。漂洗过程中漂洗剂发挥作用。	漂洗剂成份不会对人体造成伤害,请放心使用。
机器内胆及桐架出现白色水垢	进水水硬度过高,洗碗机经过高温洗涤产生水垢。	水垢成分是碳酸钙和碳酸镁。可使用食醋去除(白醋最好)。去除方法:空载运行强力洗程序,洗涤过程中开门,加入30ml左右白醋。若水垢较重,可适当增加用量。
蒸鸡蛋篮的餐具洗不净	洗碗机产品属于高温洗涤,蛋白质遇高温发生变性反应,凝固在餐具上无法去除。	在清洗前将附着于餐具上的食物残渣刮掉再清洗。建议此类餐具手工清洗。
过滤器下面有水	正常,不需要关注。	-

保修说明

海尔家用洗碗机保修说明

尊敬的用户：

感谢您使用海尔洗碗机，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定，凭此保修说明及发票，为您提供下列服务：

1. 整机免费包修一年。
2. 主要部件免费包修三年。
3. 下列情况,不属于免费服务范围,但可实行收费修复、终身服务:

[A] 不能出示保修说明及发票；
[B] 发票涂改；
[C] 意外因素或使用不当造成损坏；
[D] 未经我公司许可,自行修理造成的损坏;
[E] 超过三包有效期，经修复仍可继续使用。

1. 三包有效期自开发票之日算起，扣除因修理占用和无零部件维修时间。
2. 三包有效期内消费者凭发票及三包凭证办理修复、换货、退货。
3. 产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。
4. 产品自售出之日起15日内，发生性能故障，消费者可以选择换货或修理。“性能故障”，是指产品不符合安全、卫生要求、存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过保修期的产品，海尔(集团)服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭据，以保证建立准确的维修档案。

GB4706.1《家用和类似用途电器的安全 第1部分：通用要求》

GB4706.25《家用和类似用途电器的安全 洗碗机的特殊要求》

合格证

青岛酒乐洗碗机有限公司

地址：青岛市经济技术开发区海尔工业园内

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2017年A版

专用号：0120501367

厂家代码：V14054
