Mixed Reality AH501S - 虚拟现实头盔 ACER - 免费用户手册

产品类型	虚拟现实头戴式显示器
品牌	宏碁
型号	Mixed Reality AH501S
显示技术	双LCD
每眼分辨率	1440 x 1440 像素
刷新率	90 Hz
视场角	~100°
追踪系统	通过两个前置摄像头进行由内向外追踪
连接方式	HDMI 2.0, USB 3.0
音频	内置耳机，带3.5mm接口
麦克风	内置
线缆长度	4 米
重量	约 350 克
尺寸（宽 x 高 x 深）	195 x 95 x 125 毫米
最低PC配置要求	Intel Core i5 / AMD Ryzen 5, 8 GB 内存, NVIDIA GTX 960 / AMD Radeon RX 480
平台	Windows Mixed Reality (Windows 10)
舒适特性	可调节头带，柔软面部衬垫
清洁	使用柔软干布。请勿使用溶剂。
存储温度	-20°C 至 60°C
工作温度	10°C 至 35°C

常见问题 - Mixed Reality AH501S ACER

宏碁Mixed Reality AH501S的最低PC配置要求是什么？

最低要求是：Intel Core i5或AMD Ryzen 5处理器，8 GB内存，以及相当于NVIDIA GTX 960或AMD Radeon RX 480的显卡。PC必须运行Windows 10周年更新或更高版本。

如何设置头戴式显示器？

通过HDMI和USB 3.0将头戴式显示器连接到您的PC。Windows Mixed Reality门户将引导您完成空间设置。确保头戴式显示器在头上调整适当以保持舒适。

我可以在Xbox或PlayStation上使用这个头戴式显示器吗？

不可以，宏碁Mixed Reality AH501S专为兼容的PC上的Windows Mixed Reality设计，与游戏主机不兼容。

头戴式显示器有内置扬声器吗？

是的，它包含内置耳机，也可以通过3.5mm音频插孔使用外部音频设备。

如何清洁镜片？

使用超细纤维布轻轻擦拭镜片。切勿使用刺激性化学品、酒精或磨料。对于外部，可用蘸有温和肥皂的湿布。

我可以在头戴式显示器中佩戴处方眼镜吗？

可以，头戴式显示器可适应大多数眼镜。调节头带和面部衬垫以确保舒适，不会对镜框施加压力。

视场角是多少？

头戴式显示器提供约100度的视场角，提供沉浸式体验。

如何更新固件？

固件更新通常通过Windows Update进行。打开设置 > 更新和安全 > 检查更新。同时确保Mixed Reality门户是最新的。

如果头戴式显示器显示黑屏该怎么办？

检查与PC的连接。确保HDMI和USB线缆已牢固插入。重新启动Windows Mixed Reality门户。如果问题仍然存在，请更新您的显卡驱动程序和Windows。

宏碁Mixed Reality AH501S有保修吗？

宏碁通常提供自购买之日起一年的有限保修。请查看您所在国家的保修政策或联系宏碁支持以获取详细信息。

用户手册 Mixed Reality AH501S ACER

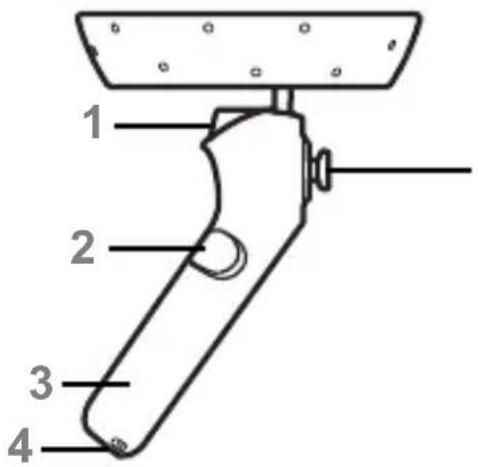

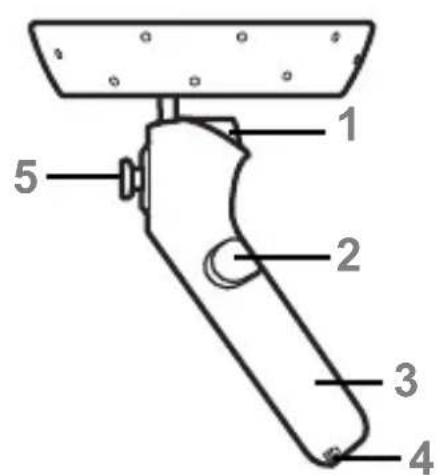

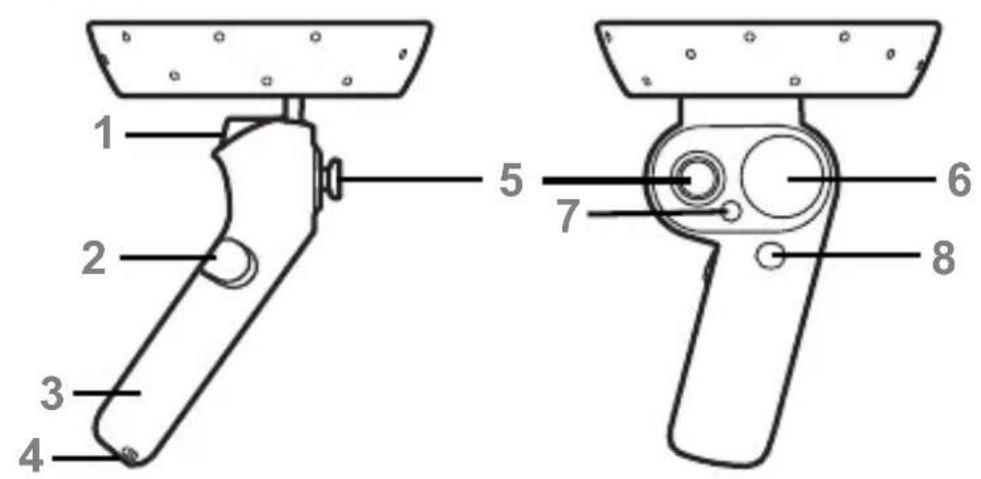

1. 触发器 （选择）
2. 拇指触发器 （抓住）
3. 电池 / 配对按钮盖
4. 腕带

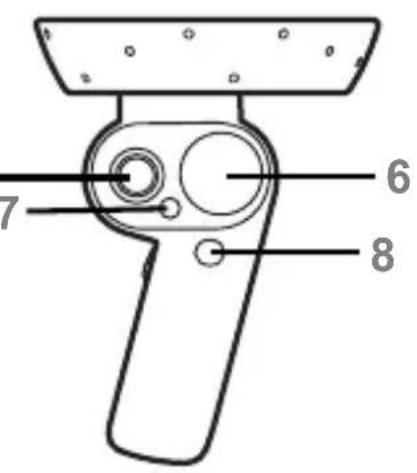

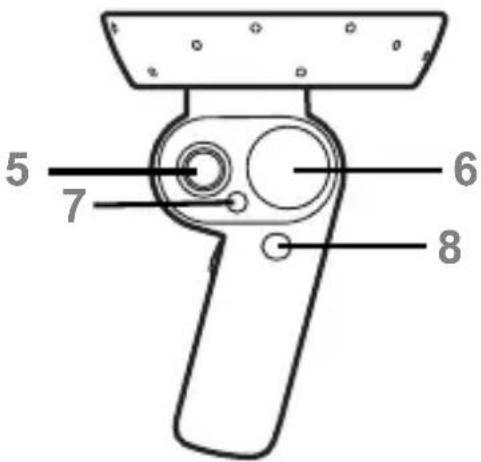

5. 控制棒 （瞬移 / 旋转）
6. 触控板

1. 菜单按钮
2. Windows 按钮 （开始菜单） 按住 Windows 按钮可打开或关闭控制器。

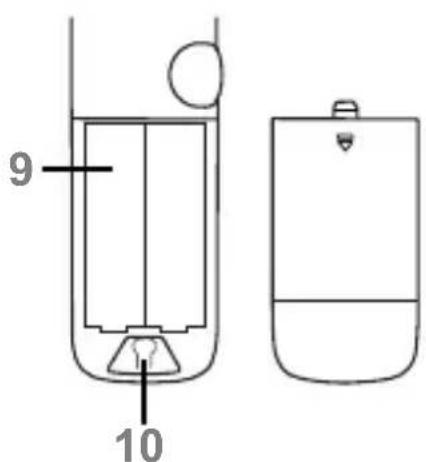

3. 2x AA (LR6) 电池
   10.配对按钮

电池舱

入门指南

提供两个无线运动控制器，双手各一个。

连接头戴式设备

参阅 Acer 混合现实头戴式设备快速入门使用指南以获取有关设置头戴式设备的信息。

注：如果未提示您设置控制器，请打开电脑上的“Mixed Reality”应用，选择更多(...)图标，然后选择设置控制器。

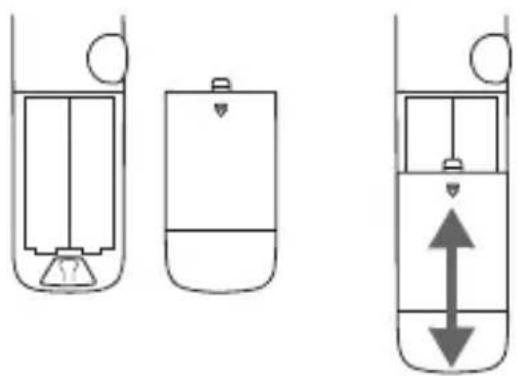

准备控制器

滑开控制器的电池舱并插入两节 AA 电池；按各电池槽上显示的电池方向安装。

一直到两个控制器与电脑配对之前，请勿关闭电池舱，因为蓝牙配对按钮在电池舱内。

开启控制器和蓝牙配对

控制器使用蓝牙可连接到头戴式设备 / 电脑。当头戴式设备连接且屏幕上显示混合现实门户后，按住各控制器上的 Windows 按钮可将设备开启。控制器发出振动且 LED 灯打开即表示控制器已开启，然后控制器将自动与头戴式设备配对。

1. 进入 Windows 设置 > 设备 > 添加蓝牙或其他设备 > 蓝牙。
2. 选择添加蓝牙或其他设备，并看到它开始发现蓝牙设备。
3. 按住各控制器电池舱内的 配对按钮直到控制器上的灯开始闪烁。
4. 等待直至列表的底部出现控制器。选择以配对。

控制器连接后，关闭电池舱。

继续按 Mixed Reality 说明完成设置头戴式设备。

使用本产品之前请仔细阅读以下警告和信息，并按所有的产品安全操作说明执行。未按这些说明操作可能会造成人身伤害，并对设备和财产造成损坏。

[警告] 安全使用本产品

- 如果您患有严重病史（如心脏病）、影响安全参加体育活动能力的疾病、精神疾病（如焦虑症或创伤后精神紧张性障碍）或您已怀孕或年纪较大，请在使用本产品之前咨询医生。

[警告]儿童

·请勿将本产品留存儿童能够到的地方或让儿童使用或玩本产品。儿童会受到伤害自己或他人，或损坏产品。

· 本产品含有尖锐边缘的小部件，可能造成人身伤害，或者这些小部件会脱落，对儿童造成窒息的危险。如果本产品的任何部件或附件被吞下，请立即咨询医生。

仅在安全环境下使用

始终在使用空间较大或安全的区域中使用本产品。

- 注意控制器

在使用手操控制器时，始终检查有充分的头顶空间且周围间距，让您的手臂可充分向上和向前伸展。撞到人或物可能造成人身伤害。紧握控制器，始终使用腕带。如果在使用时脱开，控制器可能造成人身伤害。

[警告]干扰医疗设备。

本产品含有发出无线电波的组件，这会影响附近电子原件（包括心脏起搏器、助听器和除颤器）的运行。如果您有心脏起搏器或其它植入式医疗设备，请勿在未咨询医生或医疗设备制造商的情况下使用控制器。在本产品和您的医疗设备之间保持安全的距离，如果观察到您的医疗设备受到持续干扰，请停止使用本产品。

- 请勿在医院、飞机或任何可能受无线电频率影响的汽车中使用本设备，否则可能造成设备的故障并可能导致人身伤害或财产损失。

使用本设备的注意事项

- 使本产品远离湿度过高和极端温度的环境。请勿将本产品留在诸如汽车仪表盘、窗台上或玻璃后面，使产品长时间受阳光或强紫外线直射。

- 如出现错误，请勿使用本设备。出现错误后继续使用本设备可能造成不适或人身伤害。

- 如果您对本设备的油漆或金属部件过敏，可能出现皮肤发痒、湿疹或肤肿。如果出现这一情况，请停止使用本产品并咨询医师。

[警告]重复性劳损

- 以舒服的姿势操作本产品。请勿抓住本产品过紧。轻按按钮。如果您有刺痛感、麻木、僵硬、抽动或其它不适，应立即停止使用本产品并咨询医生。

- 长时间使用本产品和输入设备（如控制器）会导致肌肉、关节或皮肤疼痛。如果在玩游戏时身体的任何部分感到疲劳或酸痛，或者如果出现诸如刺痛、麻木、发烫或僵硬等症状，请停止并休息几小时再玩。如果您在游戏过程中或游戏后仍有任何上述症状或其它不适，请停止使用本设备并咨询医师。

一般防范

• 保护本产品并仅用认可的附件。非认可的产品或附件可能造成伤害。
• 本设备只能用于指定用途。
  ·请勿对本产品及其附件上漆。
• 避免在温度急骤变化后使用本产品。

- 注意：在将本产品从低温度环境拿到较暖的环境或从高温环境拿到较凉环境时，请让本产品适应一下室温再开机。

• 请勿让本设备跌落或受到撞击。
• 请勿在灰尘或气载尘埃浓度较高的地方使用或贮存本设备。灰尘或异物会造成设备故障。
• 请勿咬或吸吮本设备。儿童或动物吞食小零件会导致窒息。
• 请勿将本设备或提供的附件插入眼睛、耳朵或嘴。
• 请勿让设备置于有大量烟雾或废气的地方。
• 保持本产品干燥，湿气和液体可能会损坏部件或造成电子电路的短路。
• 请勿将设备贮存在非常热或非常冷的地方。我勿建议在 0^ C 至 35^ C 的环境下使用本设备。
• 如果本产品有破裂、破损或其线缆损坏或电线裸露的情况，请勿使用本产品。
• 请勿自行拆卸、改装或维修本产品，维修应由授权服务机构进行。
• 清洁本产品时，请记住以下事项：

清洁前取出电池。用湿布清洁本产品，但切勿用水清洁。

• 用清洁的软布或棉签擦拭本产品及其镜头。
• 请勿使用化学品或清洁剂，否则可能导致设备的外部褪色或腐蚀。

- 小心处理和处置本设备。

• 切勿将电池或设备置于加热设备 （如微波炉、炉灶或暖气片）之上或之中。
• 切勿挤压或刺穿设备。

[警告]控制器

• 使用带控制器的腕带可确保在使用时控制器与手腕连接。
• 请勿反向安装电池、充电、将电池丢进火中或与废旧电池或其它类型的电池混用。同时更改所有的电池。

环境

温度

操作时：5℃至35℃

不操作时： -20^ 至 60^

湿度 （非冷凝）

• 操作时：20%至80%
• 不操作时：20% 至 60%

其它有关健康和安全的重要法规信息

您可从 Acer 支持网站下载更多信息：

http://go.acer.com/?id=17883

總覽

繁體中文

右控制器

左控制器

1. 扳機 (選取)
2. 拇指板機 (抓取)
3. 電池 / 配對鈕蓋子
4. 腕带

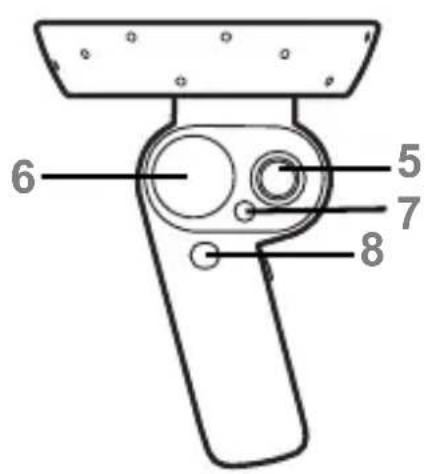

5. 拇指搖桿 （傳送 / 旋轉）
6. 觸控板

1. 選單按鈕
2. Windows 按鈕 （開始功能表） 按住 Windows 按鈕可開啓或關閉控制器。

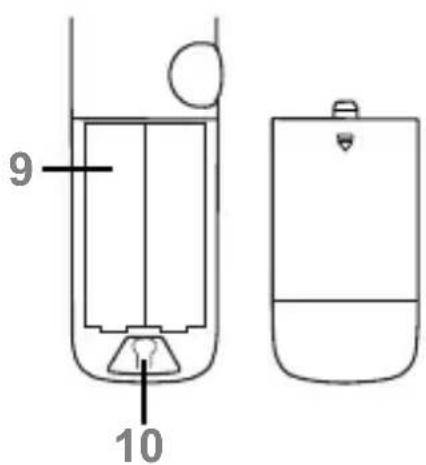

3. 2x AA (LR6) 電池
   10.配對鈕

電池盒

開始使用

包裝附有兩支無線動作控制器，雙手可各使用一支。

連線頭戴式裝置

查閱 Acer 混合實境頭戴式裝置快速入門指南，瞭解更多有關頭戴式裝置設定的資訊。

注意：如果沒有看見設定控制器的提示，請開啓電腦上的「Mixed Reality」應用程式，選取「更多 (...)」圖示，然後設定控制器。

準備控制器

請滑開兩個控制器的電池盒，放入兩個 AA 電池，請遵循電池槽中所顯示的電池方向。

將兩支控制器與電腦配對之前，請勿關上電池盒，因為「電腦-藍牙」配對鈕位於電池盒中。

開啓控制器電源並進行藍牙配對

控制器需要藍牙才能與頭戴式裝置 / 電腦連線。當頭戴式裝置已連線且混合實境入口網站出現在螢幕上時，請按住控制器上的 Windows 按鈕以開啓控制器。控制器會發出震動，LED 燈號也會亮起，顯示控制器已開啓，接著控制器會自動與頭戴式裝置進行配對。

1. 前往 Windows 設定 > 裝置 > 新增藍牙或其他裝置 > 藍牙。
2. 選取新增藍牙或其他裝置，您會看到系統開始尋找藍牙裝置。
3. 請分別按住兩支控制器電池盒中的配對鈕，直到控制器指示燈號開始閃爍跳動。
4. 請等到控制器出現在清單底部後再選取，以進行裝置配對。

控制器連線完成後，請關上電池盒。

繼續依照 Mixed Reality 的指示，完成頭戴式裝置設定。

重要健康與安全資訊

使用本產品之前，請仔細閱讀下列警告與資訊，並遵循所有產品安全與操作指示。若未遵循這些指示，可能會導致人身傷害、設備損壞及財產損失。

[警告] 請務必以安全的方式使用本產品

- 如果您有既存的嚴重病情（例如心臟疾病）、影響您安全進行體能活動的能力之狀況、精神狀況（例如焦慮症或創傷後壓力症候群），或者您是孕婦或年長者，使用本產品之前，請洽詢醫師。

[警告] 孩童

- 請勿將本產品放在幼童觸手可及之處，或讓幼童使用或把玩本產品。幼童可能會造成自己或他人受傷，或使本產品損壞。 - 本產品可能包含具有銳利邊緣的小型零件，可能會讓人受傷，或可能會因脫落而造成幼童有窒息的危險。如果吞嚥了產品或配件的任何零件，請立即洽詢醫師。

僅在安全的環境中使用

請務必在乾淨且安全的區域中使用本產品。

- 控制器注意事項 使用手把控制器時，請務必確認您的頭頂和四周有充足通道，能夠讓您的雙臂完全向外及向上伸展。撞到人或物品可能會導致受傷或損失。請牢牢握住控制器，且務必使用腕帶。如果控制器在使用時鬆脫，可能會導致受傷或損失。

[警告]醫療裝置干擾

本產品包含會放射無線電波的元件，這可能會影響鄰近電子儀器的運作，包括心律調節器、助聽器和除顫器。如果您有心律調節器或其他植入式醫療裝置，請勿在未事先洽詢醫師或醫療裝置製造商的情況下使用本控制器。讓本產品與您的醫療裝置保持安全距離，並且如果您發現本產品與您的醫療裝置存有永久性的干擾，請停止使用本產品。

- 請勿在醫院、飛機上、或任何會受到射頻影響的汽車中使用本裝置。這麼做可能會導致設備故障，並且可能會造成受傷或財產損失。

使用本裝置時的安全守則

- 請讓本產品遠離過度潮濕和極端溫度之處。請勿將本產品長時間置於汽車儀表板、窗臺或有直接接觸陽光的鏡子後面，或強烈的紫外線等處。 - 如果發生錯誤，請勿使用本裝置。在錯誤發生後持續使用本裝置可能會導致身體不適或人身傷害。 - 如果您對本裝置上的烤漆塗層或金屬零件過敏，皮膚可能會發生發癢、濕疹或腫脹的情形。如果發生這類情況，請停止使用本裝置，並洽詢醫師。

[警告]重複使力傷害

- 請以舒適的姿態操作本產品。請勿將本產品握得太緊。輕輕按下按鈕。如果有刺痛、麻木、僵硬、抽痛或其他不適的感覺，請立即停止使用本產品，並洽詢醫師。 - 長時間過度使用本裝置和輸入裝置（例如控制器）會使肌肉、關節或皮膚受傷。如果在遊戲時身體的任何部位變得疲憊或痠痛，或如果您感覺到刺痛、麻木、灼熱或抽痛等症狀，請停止使用並休息數小時，再繼續玩遊戲。如果您在遊戲期間或之後持續發生任何上述症狀或其他不適，請停止使用本裝置，並洽詢醫師。

一般安全守則

- 請保護產品，並僅使用通過認證的配件。未經認證的產品或配件可能會導致受傷和損失。 - 請僅按照使用目的使用本裝置。 - 請勿對產品或其配件噴漆。 - 發生溫度劇烈變化後，請避免使用產品。 - 注意：將產品從低溫狀態帶到較溫暖的環境，或從高溫狀態帶到較涼爽的環境時，請讓產品適應室溫後再開啓電源。

• 請勿讓本裝置掉落或導致裝置受到撞擊。

- 請勿在灰塵或風成物質高度集中區域使用或存放本裝置。灰塵或外來物質會導致本裝置故障。

• 請勿啃咬或抽吸本裝置。孩童或動物可能會吞噎小零件。

- 請勿將本裝置或隨附的配件插入眼睛、耳朵或口中。

- 請勿讓本裝置接觸濃煙或氣體。

- 請將本產品保持乾燥，濕氣與液體可能會使零件損壞或使電路短路。

- 請勿將本裝置存放在極熱或極冷的區域中。建議您在介於 0^ C 至 35^ C 的溫度中使用本裝置。

- 如果本產品破裂、損壞，或其連接線毀損或電線外露，請勿使用本產品。

- 請勿嘗試自行拆解、改裝或修理本產品，修理工作應交由授權服務代理商進行。

- 清潔本裝置時，請注意下列事項： - 清潔前請先取出電池。使用微濕的布進行清潔，但「切勿」使用水來清潔本產品。

- 使用乾淨、軟布或棉花棒來擦拭本裝置及其鏡頭。 - 請勿使用化學物質或清潔劑。這麼做可能會掉色或腐蝕本裝置的外部。

- 請小心處理並棄置裝置。 - 請勿將電池或裝置放於熱源上或熱源裡，如微波爐、瓦斯爐或暖氣。 - 請勿擠壓或刺穿裝置。

[警告]控制器

- 控制器請搭配腕帶使用，使用時請將控制器繫於手腕上。 - 請勿反向裝入電池、為電池充電、將電池放入火裡或混合使用用過的電池或其他類型的電池，否則可能導致電池毀損或漏液，進而導致人身傷害。請同時更換所有的電池。

作業環境

溫度

- 操作中：5 ℃ 至 35 ℃

- 非操作中：-20 ℃ 至 60 ℃

溼度（非冷凝狀態）

- 操作中：20%至80%

- 非操作中：20% 至 60%

有關您健康與安全的其他重要法規資訊

您可以前往下列 Acer 支援網站以下載更多資訊：

http://go.acer.com/?id=17883

依據中華民國國家標準 CNS15663 第五節 「含有標示」之規定，列出本產品可能含有之「限用物質含有情況標示」

設備名稱:動作控制器 型號 (型式): C701Equipment name: Type designation (Type):
單元 Unit	限用物質及其化學符號 (Restricted substances and its chemical symbols)
	鉛 Lead (Pb)	汞 Mercury (Hg)	鎘 Cadmium (Cd)	六價鉻 Hexavalent chromium ( Cr^+6 )	多溴聯苯 Polybrominated biphenyls (PBB)	多溴二苯醚 Polybrominated diphenyl ethers (PBDE)
金屬機構件	-	O	O	O	O	O
塑料機構件	O	O	O	O	O	O
電路板組件	-	O	O	O	O	O
電源線 / 其他線材	-	O	O	O	O	O
散熱模組 (金屬部分)	-	O	O	O	O	O
備考 1. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 1: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考 2. “-”係指該項限用物質為排除項目。Note 2: The “-” indicates that the restricted substance corresponds to the exemption.

根據 NCC低功率電波輻射性電機管理辦法規定：

第十二條

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，只依電信法規定作業之無線電通信。

低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

* 減少電磁波影響，請妥善使用。

警語：

1. 使用過度恐傷害視力。
2. 使用 30 分鐘請休息 10 分鐘。
3. 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。

ภาพรวม
