用户手册 Mondopad INF6522 INFOCUS

申明：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

警告使用者：此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

本產品符合低功率電波輻射性電機管理辦法 第十二條、第十四條等條文規定

1. 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

2. 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

该标示表示“仅适用于海拔2000m以下地区安全使用

NCC警語

本產品符合低功率電波輻射性電機管理辦法：

第十二條

經形式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方的繼續使用。

前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

在5.25-5.35 稀赫頻帶內操作之無線資訊傳輸設備，限於室內使用。

[使用過度恐傷害視力]

注意事項:

1. 使用30分鐘請休息10分鐘

2. 2歲以下幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

BSMI:

1. “不得打開產品外殼，以免造成安全問題”或“不要對本設備進行機械或電氣修改，以免造成安全問題”

2. 請勿任意拆裝設備。任何未經授權或認證人員之設備拆裝可能造成嚴重的安全問題。任何問題，請洽您的銷售人員或經銷商尋求協助。

3. 除非安裝手冊或使用手冊中提及，否則請勿嘗試維修您的設備。永遠遵守安裝手冊及使用手冊的說明。

(1) 使用30分鐘請休息10分鐘。
(2) 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

在將本產品連接到電源前，請仔細閱讀並遵守以下列出以及產品上的所有安全指示。未遵守安全指示可能會導致火災、電擊或人身傷害，並可能破壞或損壞設備所提供的保護。請保存所有安全指示。

- 此顯示器非常重，至少需要兩個人移動並完成安裝。請勿自己嘗試移動或安裝顯示器，否則會造成傷害和/或損壞。

• 移動顯示器時，請務必使用手柄和側外框或底部外框牢牢托住顯示器。請勿抓握頂部外框。
• 移動顯示器包裝箱時，請勿傾斜或倒置包裝箱。始終保持直立。
• 移動顯示器前，請斷開所有配件和線纜。
• 如果將顯示器裝在牆上，請在顯示器和牆壁之間保留最少1.98英寸（5釐米）的距離，以保持足夠通風。
  有關正確開機和關機流程，請參閱本指南。
• 請遵循本手冊中以及顯示器上的所有警告和注意事項。
• 顯示器的擺放位置應與加熱和冷卻通風孔保留至少4英尺（1.2米）的距離。
• 請勿堵塞通風口。將顯示器置於通風良好的區域，且進氣口或排氣口無阻塞。
  • 請勿在散熱器、電熱器、火爐或其他產生熱量的設備（包括放大器）等熱源附近安裝或使用顯示器或條形音箱。
  • 請勿將顯示器放在陽光直射、潮濕、油膩或積塵，或顯示幕可能接觸到雨水、煙霧或蒸汽的區域。
  • 請勿在電源線靠近浴缸、洗臉盆、廚房水槽、游泳池附近等有水的區域使用顯示器。
  • 請勿在靠近水的區域使用顯示器的任何元件，包括條形音箱。警告：要降低火災或電擊風險，請勿使本設備或其元件淋雨或受潮。
• 請勿拋擲顯示器。
  • 請勿將液體濺灑在顯示器上。濺落的液體可能會損壞顯示器。
• 警告：必須按照安裝指示將本顯示器牢固地固定在地板牆面上。傾斜、搖晃或搖動機器可能會造成人身傷害或致死。
• 用於為此顯示器提供電力的電源插座應置於便於觸及的地方，以便在出現緊急情況時快速斷開連接。
  • 請勿將點燃的蠟燭等明火火源放在顯示器上。
• 請使用附帶的電源線。將電源線連接到附帶防護安全（接地）接地端子的插座。建議使用具有電湧保護功能的電源板。請勿超負荷使用壁式插座。
• 建議將1類顯示器接地。
• 請勿將顯示器安裝到易受機械振動影響的地方。
• 請勿將顯示器置於不平整的表面，這可能會造成嚴重的人身傷害並會損壞顯示器。要將顯示器安裝在支架上，請務必遵守下列製造商指示。僅使用制造商推薦的安裝硬體。
• 斷開電源線時，請握住插頭，切勿拉扯電線。
• 防止踩踏或擠壓電源線，尤其是電源插頭、插座以及在顯示幕上的出入點。
• 如果您長時間不打算使用顯示器，請拔掉顯示器插頭。
• 如果您需要使用附帶的超細纖維清潔布進行清潔，請拔掉顯示器插頭。電源關閉時，可使用清潔布擦拭螢幕。切勿在顯示器上使用酒精、溶劑或含氨液體。
• 操作顯示器附帶的線纜後需要洗手。
• 顯示器遙控器利用電池工作。一些型號在發運時還附有採用電池工作的滑鼠和鍵盤。請確保電池極性(+/-)正確對齊。按照當地廢棄物品處理法規處理廢菌電池。
• 僅使用符合此產品規格的適當耐火等級牆和支架安裝硬體，並遵守製造商的安裝指示。由額定安裝硬體使用不常或安裝不常造成的任何損壞均不在保修範圍內。
• 請向專業維修人員諮詢所有維修資訊。請勿卸下封蓋或封底。自行維修顯示器不僅會對您造成傷害，而且也會使保修失效。
• 僅使用 InFocus 指定的更換零件。未經授權進行更換可能會造成火災、電擊或人身傷害，並可能使保修失效。
• 將顯示器安裝到牆上時，必須使用 8 枚公制（12 毫米）螺絲。此外，安裝介面應符合北美地區的 UL1678 標準。安裝方法應結實牢固，足以承受顯示器的重量（參見產品技術規格）。
  遵守這些指示有助於確保使用壽命內顯示器的圖像品質。不遵守這些指示可能會影響保修。
• 鋰電池注意事項（僅適用於發運時配有內嵌PC箱的型號）：如果更換的電池類型不正確，可能會有爆炸的風險。應按照製造商的建議，使用相同或同類型的電池進行更換。按照當地廢棄物品處理法規處理廢舊電池。

在將顯示器連接到電源之前，請仔細閱讀並遵守顯示器上提供的下述安全說明。如不遵守安全說明則可能導致火災、觸電或人身傷害，並可能損壞或損害對設備所提供的保護。請妥善保存所有安全說明。

• 這種顯示器是非常沉重的，應由至少兩個人進行搬動和安裝。不要試圖自行搬動或安裝顯示器，否則可能造成傷害和/或損害。
• 搬動顯示器時，利用手柄和側板或底板始終牢固地把持住顯示器。不要把持頂板。
• 在搬動顯示器紙箱時，不要傾斜或倒置紙箱。始終將其保持在豎直方向。
• 在移動顯示器前，請斷開所有配件和電纜。
• 如果顯示器安裝在牆上，顯示器與牆壁之間的距離至少保持為 1.98 英寸（5釐米），以提供足夠的通風。
• 請參閱正確的開機和關機程式方面的指南。
• 遵循本手冊和顯示器上的所有警告和注意事項。
• 顯示器的安放位置遠離加熱和冷卻通風孔至少4英尺（1.2米）。
• 請勿堵塞通風口。顯示器放在通風良好且不阻礙進氣口和排氣口的地方。
• 不要在諸如散熱器、熱記錄器、火爐或其他發熱設備（包括放大器）等熱源附近安裝或使用顯示器或揚聲器。
• 不要將顯示器放置在陽光直射、潮濕、油膩或灰塵較多的地方，或顯示器可能接觸到雨水、煙霧或蒸汽的地方。
• 顯示器使用的電源線不應該靠近水，例如靠近浴缸、洗臉盆、廚房水槽、游泳池等。
• 不要在靠近水的地方使用顯示器的任何元件，包括揚聲器。警告：為減少火災或觸電的危險，請勿將本設備和該設備的任何元件淋雨或受潮。
• 請勿摔落顯示器。
• 不要將液體灑在顯示器上。濺落的液體可能損壞顯示器。
• 警告：翻倒、搖晃或搖擺機器可能會造成人身傷害或死亡。警告：翻倒、搖晃或搖擺機器可能會造成人身傷害或死亡。
• 用於驅動該顯示器的電源插座在緊急情況下應當能夠順暢地接觸和操控，以便能夠快速地斷開連接。
• 不應將明火火源如點燃的蠟燭等放在顯示器上。
• 使用所提供的電源線。將電源線連接到有安全保護（接地）接地端子的插座上。建議使用電湧保護電源排插。
  • 建議將第 1 級顯示器接地。
• 不要將顯示器安裝在承受機械振動的地方。
• 不要將顯示器安置在不穩定的表面上，否則可能導致嚴重的人身傷害和顯示器損壞。將顯示器安裝到支架上時，一定要遵守製造商的說明。僅使用制造商推薦的安裝硬體。
• 在斷開電源線時，請握住插頭而非電線。
• 保護電源線使其免於踩踏或擠壓，尤其是插頭、電源插座處以及它們從顯示器退出的部位。
• 如果您不打算較長時間使用顯示器，則應拔下顯示器的電源線。
• 在需要使用附帶的超細纖維清潔布清潔顯示器時，應拔下顯示器的電源線。螢幕的擦拭工作應當在電源關閉時使用清潔布進行。切勿在顯示器上使用酒精、溶劑或腐蝕性的液體。
• 處理此顯示器隨附的線纜後請洗手。
• 顯示器遙控器、滑鼠和鍵盤使用電池。確保電池的極性（+/-）正確對齊。根據當地處理法規處理廢舊電池。

• 只使用符合本產品規格的適當規格的牆面和支架安裝硬體，並遵照製造商的安裝說明。保修範圍不包括因使用不當規格安裝硬體或安裝不當而造成的任何損壞。
  · 應向合格的維修人員諮詢所有服務資訊。不要取下蓋子或背板。自行維修顯示器是危險的做法，將導致保修失效。

• 只使用富可視公司指定的更換零部件。未經認可的代用品可能會導致火災、觸電或人身傷害，並可能導致保修失效。

• 在將顯示器安裝到牆上時，必須使用M8(12毫米)規格的螺栓。此外，安裝介面應符合北美UL1678標準。安裝方式應牢固到足以承受顯示器的重量。
• 請遵照以下說明，以確保顯示器使用壽命期間的圖像品質。不遵守這些說明可能會影響保修。
• 鋰電池（PC 主機殼中的）注意事項：如果更換的電池類型不正確，則有爆炸的危險。更換的電池應為相同類型，或製造商推薦的等效類型。根據當地處理法規處理廢舊電池。

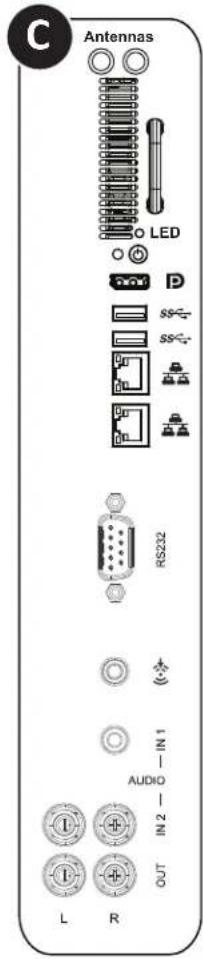

MONDOPAD 65"顯示器I/O PORT介紹前/後面板

USB：連接外部攝像頭。

A TOUCH CONTROL USB B HDMI1HDMI2 COMPONENTVIDEO PC INHDMI3HDMI4 C Antennas LED D USB R AUDIO OUT L R

A TOUCHCONTROLUSBUSBUSB	TOUCHCONTROL	將USB纜線從顯示器連接至外部電腦,以便使用觸控模組。通过USB线缆,将另一台Display的触控模組分享至该设备,实现双触控功能.
	USB	連接無線鼠標、U盤等其他連接USB Type-A的設備,兼容USB2.0&USB3.0。
HDMI1HDMI2COMPONENTVIDEOVGAHDMI3HDMI4 [TZ6H] [TZH] [HZY] [TWYT] [88C] [SK32] [TZ68]
VIDEO	接受來自外部裝置(例如VCR或DVD播放器)的VIDEO信號。
HDMI4	接收外部裝置的HDMI信號。
HDMI3	接收外部裝置的HDMI信號。
HDMI2	接收外部裝置的HDMI信號。
HDMI1	接收外部裝置的HDMI信號。
VGA	接收來自外部裝置(例如電腦)的類比RGB訊號。
COMPONENT	接收來自外部裝置(例如DVD播放器,HDTV裝置或雷射光碟播放器)的色差視訊(YPbpr)訊號。

	ANTENNA	無線數據的接收和發射。
	◎	開啟/關閉主機。
	DISPLAYPORT OUT	將內部信號通過DISPLAYPORT線纜輸出至另一台顯示器上。
	USB-A	連接無線鼠標、U盤等其他連接USB Type-A的設備,兼容USB2.0&USB3.0。
	RJ45	連接到乙太網絡(10/100/1000 Mbps)。
	RS232	通過遠程操作控制設備。
	PC AUDIO LINE IN	連接 PC 模組的音訊源中的一行。
	AUDIO IN1	接收來自外部裝置(例如iPod播放器)所發出的音頻訊號。
	AUDIO IN2	接收來自外部裝置(例如iPod播放器)所發出的音頻訊號。
	AUDIO AUS	連接到外接式立體聲喇叭。
	開啟或關閉顯示器。
	功能1:切換屏幕顯示Source功能。2:選取/確認OSD功能表中的選項。
	開啟或關閉OSD 功能表。
	在OSD 功能表中向上捲動瀏覽各個設定和選項。
	在OSD 功能表中向左捲動瀏覽各個設定和選項。 當OSD菜單關閉時，這個按鈕降低音量。
	在OSD 功能表中向右捲動瀏覽各個設定和選項。當OSD菜單關閉時，這個按鈕提高音量。
	音量減小鍵，在OSD 功能表中向右捲動瀏覽各個設定和選項。
