CDX-RA750 - CD播放器 SONY - 免费用户手册

产品类型	车载CD播放器
品牌	索尼
型号	CDX-RA750
尺寸（宽 x 高 x 深）	178毫米 x 50毫米 x 160毫米
重量	1.2千克
电源	12 V DC（负极接地）
最大输出功率	4 x 50 W
可播放光盘	CD、CD-R、CD-RW
无线电波段	FM/AM
音频功能	MP3播放、低音增强、EQ预设
显示屏类型	带背光的LCD
遥控器	是（有线或可选无线）
可拆卸面板	是
前级输出	2对（前/后）
清洁说明	用柔软干布擦拭；请勿使用溶剂
安全注意事项	避免潮湿；安装前断开电池
备件可用性	联系索尼支持或授权经销商
一般信息	内置时钟、随机/重复播放、CD文本支持

常见问题 - CDX-RA750 SONY

如何在车内安装CDX-RA750？

请参阅安装指南。通常，将线束连接到汽车的ISO连接器，使用提供的支架安装设备，然后将其滑入DIN插槽。确保在安装过程中断开电池负极。

这款播放器可以播放MP3光盘吗？

是的，索尼CDX-RA750支持播放刻录在CD-R和CD-RW光盘上的MP3文件。

如何设置时钟？

按住'DSPL'按钮几秒钟，直到小时数字闪烁。使用音量旋钮或预设按钮调整小时，再次按'DSPL'设置分钟，然后按住'DSPL'保存。

为什么CD不播放？

检查光盘是否正确插入，标签面朝上。确保光盘没有划伤或脏污。还要确认设备已通电且面板已正确安装。

如何拆卸面板？

按'SRC'或'OFF'按钮关闭设备。然后按面板上的'RELEASE'按钮并朝自己方向拉。将其存放在提供的保护盒中以保安全。

最大输出功率是多少？

CDX-RA750的最大输出功率为每通道50瓦（共4通道）。RMS功率通常较低。

我可以连接外部放大器吗？

是的，设备有前级输出插孔（前/后），用于连接外部放大器。

如何清洁镜头？

使用市售的CD镜头清洁光盘。请勿手动清洁镜头，以免造成损坏。

如果设备受潮怎么办？

立即关闭设备并断开电源。待其完全干燥后再使用。持续受潮可能会导致内部损坏。

我在哪里可以买到替换遥控器？

联系索尼客户支持或访问索尼网站。您也可以从第三方卖家处找到兼容的遥控器。

用户手册 CDX-RA750 SONY

要取消演示（DEMO）显示，请参阅第10页。

CDX-RA750

Welcome !

感谢您惠购 Sony 光盘播放机。使用以下功能，您可以享受驾驶的乐趣。

- CD 播放

您可播放 CD-DA （也包含 CD TEXT*）、CD-R/CD-RW （也包含 Multi Session 的 MP3/WMA 文件（第 12 页））和 ATRAC CD（ATRAC3 和 ATRAC3plus 格式（第 13 页））。

光盘类型 光盘上的标签
CD-DA
MP3WMAATRAC CD

- 无线电接收

- 每个波段 （FM1、FM2、FM3、AM1 和 AM2） 最多可以存储 6 个电台。

- BTM （最佳调谐记忆功能）：本机选择信号强的电台并储存。

- 声音调整

-EQ3 参数：您可以从 7 种预设均衡曲线中选择任一种，并根据需要进行调整。

- DSO （动态摄影棚管理器）：采用虚拟扬声器合成创造更具现场效果的声场，即使扬声器安装在门上较低的位置，也可以增强扬声器的声音。

-BBE MP: 改善数字压缩声音，如 MP3。

- 图像设定

您可以在装置上设定各种显示图像。

- 空间发生器：在播放音乐时创建生动的屏幕图案。

· 选购装置操作

除了用本机进行播放之外，您还可以控制选购的 CD/MD 换碟机和选购的 Sony 便携式设备。

* CD TEXT 光盘是含有光盘、艺术家和曲目名称等信息的 CD-DA。

对于本机的安装及线路连接，请参见提供的“安装/线路连接说明书”。

您的汽车引擎没有ACC位置时的警告 关闭引擎后，必须按住本机上的OFF 不放，直至显示消失。 否则，显示屏将一直开着从而消耗电池。

1类激光产品

此标签位于机壳的底部。

此产品经 BBE 公司授权制造。

BBE MP 处理通过恢复和增

强由于压缩失去的更高的谐波来提高如 MP3 等数字压缩的声音。BBE MP 通过从音源素材中产生顺序连贯的谐波从而起到有效地恢复亲切感、详细和音调细微差别的作用。

SonicStage 及其标志是 Sony Corporation 的商标。

ATRAC、ATRAC3、ATRAC3plus 以及它们的标志是 Sony Corporation 的商标。

Microsoft、Windows Media 和 Windows 标志是 Microsoft Corporation 在美国和/或其他国家的商标或注册商标。

目录

入门指南

重设本机 4

设定时钟 4

拆卸前面板 4

安装前面板 4

将光盘插入本机 5

退出光盘 5

控制器位置和基本操作

主机 6

卡片式遥控器 RM - X151 6

CD

显示项目 8

重复和随机播放 8

收音机

存储并接收电台 8

自动储存－BTM 8

手动储存 8

收听已储存的电台 8

自动调谐 8

其他功能

更改声音设定 9

调整声音特性 9

自定义均衡曲线－EQ3……9

调整设定项目－ SET 9

使用选购设备 10

CD/MD 换碟机.... 10

旋转式遥控器 RM - X4S.... 11

辅助音频设备 11

附加信息

使用前注意事项 12

光盘注意事项 12

关于 MP3/WMA 文件 12

关于 ATRAC CD.... 13

保养 13

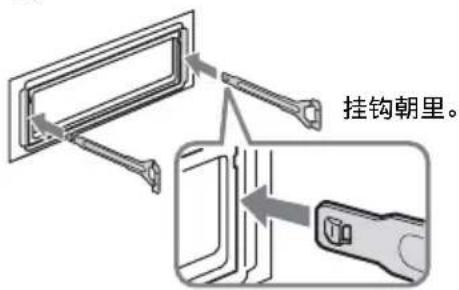

取出本机 14

规格 14

故障排除 15

出错显示 / 信息 16

入门指南

重设本机

在第一次使用本机前，或更换汽车电瓶或改变连接后，必须重设本机。

卸下前面板，并用带尖头的物体，如圆珠笔等，按 RESET 按钮。

注意

按 RESET 按钮，将消除时钟设定和某些已储存的内容。

设定时钟

时钟采用 12 小时制数字显示。

1 按住 SEL。

出现设定画面。

2 反复按 SEL 直至出现 “Clock Adjust”。

3 按 DSPL。

小时指示被选择。

4 向上或向下按音量控制器，设定小时和分钟。

若要移动数字指示，按 DSPL。

5 按 SEL。

设定完成，时钟开始走时。

用卡片式遥控器操作

要设定小时和分钟，在步骤 4 中按 ↑ 或 ↓。

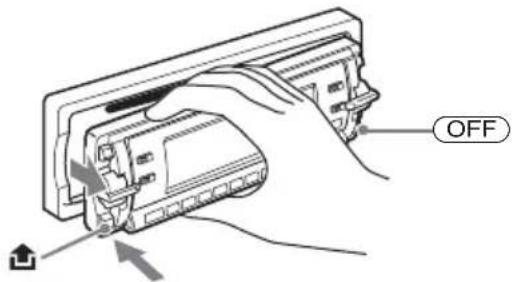

拆卸前面板

您可以拆下本机的前面板以防止本机被盗。

警报

若您未拆除前面板即把点火开关旋转至 OFF 档，警报器将发出数秒钟的警报声。

只有使用内置放大器时警报器才会发出警报声。

1 按 OFF。

本机关闭。

2 按 🏠 然后将其朝您身体方向拉出。

注意

• 切勿摔落或猛按前面板及显示窗。
• 切勿使前面板受热 / 高温或受潮。避免将前面板遗留在停放的车中或仪表盘 / 后托架上。

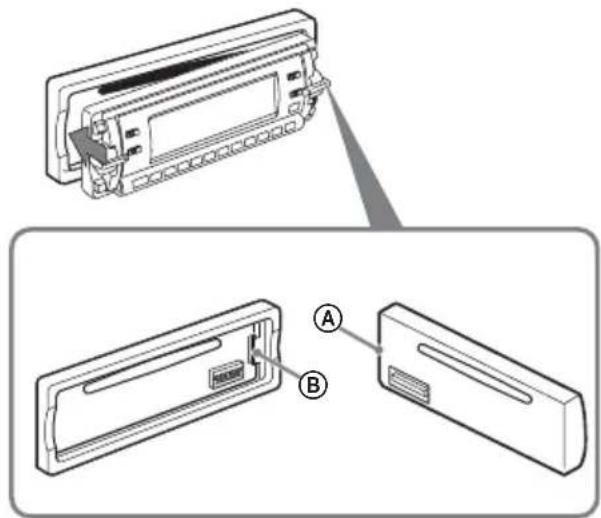

安装前面板

如图所示，将前面板的部分 ①与本机的部分 ②接合，然后将左侧推入到位直至听到喀嗒声。

如果 15 秒钟内没有执行任何操作，百叶窗将自动关闭。

控制器位置和基本操作

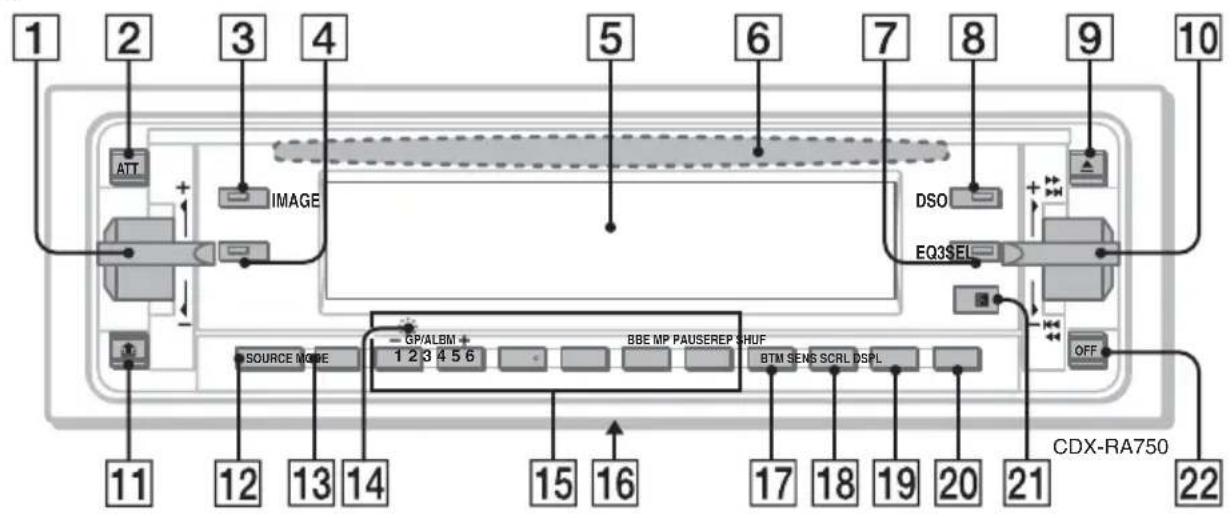

主机


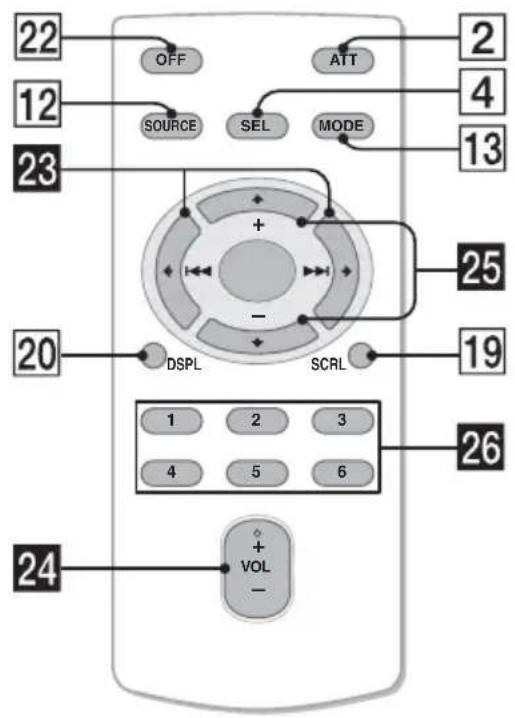

卡片式遥控器 RM - X151

详细说明，请参阅列出页。卡片式遥控器上与装置上对应的按钮控制相同的功能。

①音量（+/-）控制器9调整音量。
2ATT （降低）按钮 降低声音。若要取消，则再按一次。
3 IMAGE 按钮 2

选择显示图像。

动画模式 1-3 → 频谱分析器模式 1-5

→空间发生器模式→墙纸模式1-3→

正常播放 / 接收模式

4 SEL （选择）按钮

选择设定项目。

⑤显示窗
6 光盘槽 5

插入光盘。

7EQ3（均衡器）按钮 9

选择均衡器类型（Xplod、Vocal、Edge、Cruise、Space、Gravity、Custom或off）。

8DSO 按钮 2

选择 DSO 模式（1、2、3 或 off）。数字越大，增强的效果越大。

9▲（退出）按钮 5

退出光盘 / 打开百叶窗。

10▶▶▶▶▶I/I◀◀◀◀（+/-）控制器

CD:

跳过曲目 （按）；连续跳过曲目 （按，然后在约 1 秒钟内再按并保持不放）；后退 / 快进一个曲目 （按住）。

收音机：

自动调入电台 （按）；手动搜台 （按住）。

11（前面板释放）按钮 4

12 SOURCE 按钮

打开电源；改变音源（收音机 /CD/MD*/AUX）。

13MODE 按钮 8, 10

选择无线电波段（FM/AM）/选择装置 ^* 。

14RESET 按钮 （位于前面板后面） 4

15数字按钮

CD/MD*1:

① / ②: GP*3/ALBM*4 -/+ * 5 跳过群组 / 专辑 （按）；连续跳过群组 / 专辑 （按住）。

③: REP 8,10

④: SHUF 8,10

⑤:BBE MP*6 2

启动 BBE MP 功能，设定 “BBE MP on”。若要取消，设定 “BBE MP off”。

⑥：PAUSE*6 暂停播放。若要取消，则再按一次。

收音机：

接收已储存的电台 （按）；储存电台（按住）。

16频率选择开关（位于装置底部）

请参阅附带的安装 / 线路连接说明书中的“频率选择开关”。

17BTM 按钮 8

启动 BTM 功能 （按住）。

18SENS 按钮

卡片式遥控器上的以下按钮与装置上的按钮 / 功能不同。

23 ← (◀◀) / → (▶▶I) 按钮

控制 CD/ 收音机，与装置上的 ▶▶▶▶▶I/ ◀◀◀◀◀ 控制器相同。

24 VOL （音量）+/- 按钮

调整音量。

25↑ (+)/↓ (-) 按钮

控制 CD，与装置上的 ②/①相同。

26数字按钮

接收已储存的电台 （按）；储存电台（按住）。

*1 连接了 MD 换碟机时。

*2 连接了 CD/MD 换碟机时。

*3 播放 ATRAC CD 时。

*4 播放 MP3/WMA 时。

*5 如果连接了换碟机，操作则不同，请参阅第 10 页。

*6 在本机上播放时。

注意

如果关闭本机且显示消失，除非先按装置上的

(SOURCE)或插入光盘启动本机，否则无法使用卡片式遥控器操作。

提示

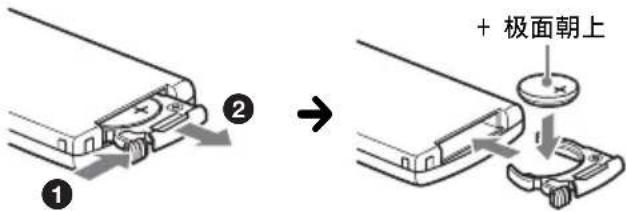

有关如何更换电池的详细信息，请参阅第 13 页上的“更换卡片式遥控器的锂电池”。

CD

关于选择 CD/MD 换碟机的详细信息，请参阅第 10 页。

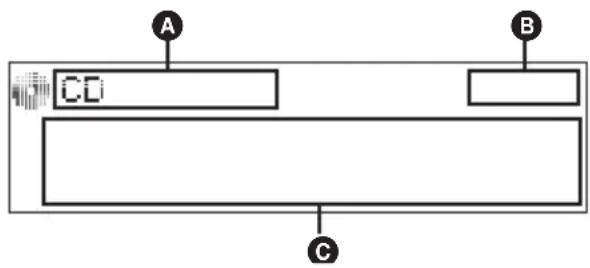

显示项目

例如：当您反复按 IMAGE 选择正常播放模式时（第6页）。

A 音源、MP3/WMA/ATRAC3plus 指示
B时钟
曲目编号 / 已播放时间，光盘 / 艺术家名称，专辑 / 群组编号 ^1 ；专辑 / 群组名称，曲目名称，文本信息 ^

*1 只有当更改了专辑 / 群组时，才会显示专辑 / 群组编号。
*2 播放 MP3 时，显示 ID3 标记；播放 ATRAC CD 时，显示用 SonicStage 等写入的文本信息；播放 WMA 时，显示 WMA 标记。

若要更改显示项目 C，按 DSPL；若要滚动显示项目 C，按 SCRL 或设定 “Auto Scroll on”（第 10 页）。

提示

显示的项目视光盘类型、录制格式和设定而异。关于MP3/WMA的详细信息，请参阅第12页；关于ATRAC CD，请参阅第13页。

重复和随机播放

1 播放过程中，反复按 ③（REP）或 ④（SHUF），直至出现所需设定。

选择 播放

Repeat Track 重复播放曲目。
Repeat Album^*1	重复播放专辑。
Repeat Group^*2	重复播放群组。
Shuffle Album^*1	以随机顺序播放专辑。
Shuffle Group^*2	以随机顺序播放群组。
Shuffle Disc 以随机顺序播放光盘。

*1 播放 MP3/WMA 时。
*2 播放 ATRAC CD 时。

若要返回正常播放模式，则选择 “Repeat off” 或 “Shuffle off”。

收音机

存储并接收电台

警告

当在驾车过程中要调谐电台时，须使用最佳调谐记忆功能（BTM），以免发生事故。

自动储存－BTM

1 反复按 SOURCE，直至出现 “TUNER”。若要改变波段，则反复按 MODE。您可以从 FM1、FM2、FM3、AM1 或 AM2 中选择。
2 按住 BTM，直至 “BTM” 闪烁。

本机将各电台按其频率顺序储存在数字按钮上。

当设定存储完毕时，本机发出一声提示音。

手动储存

1 接收您要储存的电台时，按住一个数字按钮（① 至 ⑥）不放，直至出现“MEM”。

数字按钮指示会在显示屏上出现。

注意

若您试图在同一个数字按钮上储存另一个电台，则以前存入的电台将被替换。

收听已储存的电台

1 选择波段，然后按一个数字按钮（①至⑥）。

自动调谐

1 选择波段，然后向上或向下按 ▶▶▶▶▶I/ ◀◀◀◀控制器以搜索电台。

当本机接收到一个电台时，扫描即停止。如此反复操作直至接收到所要的电台。

提示

如果您知道所要收听的电台频率，请按住 ▶▶▶▶▶/▶◀◀◀控制器快速找到近似频率，然后反复向上或向下按 ▶▶▶▶▶/▶◀◀◀控制器精确调整到所要的频率（手动调谐）。

其他功能

更改声音设定

调整声音特性

您可以调整平衡、音量衰减和超低音扬声器音量。

1 反复按 SEL，直至出现 “Balance”、“Fader” 或 “Sub Woofer”。

项目将如下改变：

均衡器设定 * →

Balance （左－右） →

Fader （后-前） →

*2 最低设定时显示 “-∞”，并最多能调整 20 级。

*3 启动 AUX 音源时 （第 11 页）。

2 反复向上或向下按音量控制器，调整选择的项目。

3 秒钟后，设定完成，显示返回正常播放 / 接收模式。

用卡片式遥控器操作

要调整选择的项目，在步骤2中按 ， ， 或

↓c

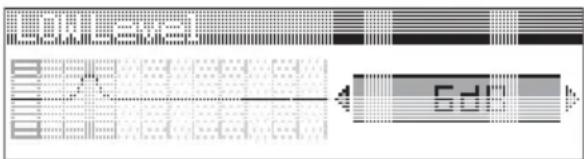

自定义均衡曲线－E03

EQ3 的 “Custom” 可让您进行自己的均衡器设定。

1 选择一个音源，然后反复按 EQ3 选择 “Custom”。

2 反复按 SEL 直至出现 “LOW Center Frequency”。

3 反复向上或向下按音量控制器，选择想要的频率。

LOW 频率可以设定为 60 Hz 或 100 Hz。

4 按 SEL。

5 反复向上或向下按音量控制器，调整音量电平。

音量电平以 1 dB 为级差，从 -10 dB 至 +10 dB 进行调整。

6 按 SEL。

重复步骤 3 至 6 调整 “MID” 和 “HIGH”。

MID 和 HIGH 频率不同，但是设定方法相同

(MID: 500 Hz 或 1.0 kHz ; HIGH:

10.0 kHz 或 12.5 kHz）。

要恢复工厂设定均衡曲线，则在设定完成之前按住（SEL）。

3 秒钟后，设定完成，显示返回正常播放 / 接收模式。

提示

其他均衡器类型也可调整。

用卡片式遥控器操作

要调整选择的项目，在步骤3和5中按←，↑，→或↓。

调整设定项目一 SET

1 按住 SEL。

出现设定画面。

2 反复按 SEL 直至出现想要的项目。

3 向上或向下按音量控制器选择设定

(例如，“on”或“off”)。

4 按住 SEL。

设定完成，显示返回正常播放 / 接收模式。

注意

显示的项目视音源和设定而异。

用卡片式遥控器操作

要选择设定，在步骤 3 中按 ← 或 →。

可以设定以下项目 （详细说明请参阅参考页）：

“●”表示默认设定。

Clock Adjust (第 4 页)

Beep

设定 “on” ◆）或 “off”。

Auto Image

自动图像模式自动逐步 （每 10 秒钟）通过显示图像。

- “All” (●)：反复逐步通过所有显示模式中的显示图像。

- “off”：不自动改变图像。

- “SA”：反复逐步通过频谱分析器模式的显示图像。

- “Movie”：反复逐步通过动画模式的显示图像。

Info (信息)

显示项目 （视音源等而定）。

- “Simple” (●)：不显示任何项目。

- “All”：显示所有项目。

- “Clear”：显示项目自动消失。

续下页 →

AUX-Audio*

将 AUX 音源显示转换为 “on” ●（或 “off” （第 11 页）。

Dimmer

改变显示屏亮度。

- “Auto” (●)：打开汽车照明时，显示屏自动变暗。

- “on”：显示屏变暗。

- “off”：关闭调光器。

Motion DSPL （动画显示）

选择动画显示模式。

- “on” (●)：显示移动图案和频谱分析图形。

- “off”：关闭动画显示。

Demo* (演示)

设定 “on” (●) 或 “off”。

Auto Scroll

更改了光盘 / 专辑 / 群组 / 曲目时，自动滚动显示较长的项目。

- “on”：滚动。

- “off” (●)：不滚动。

LPF （低通滤波器）

选择超低音扬声器的截止频率：“off”

(●)、“125Hz”或“78Hz”。

* 本机关闭时。

使用选购设备

CD/MD 换碟机

选择换碟机

1 反复按 SOURCE，直至出现 “CD” 或 “MD”。

2 反复按 MODE，直至出现想要的换碟机。

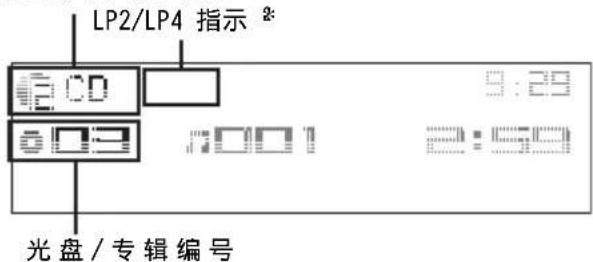

装置编号，MP3 指示*1

播放开始。

*1 播放 MP3 时。

*2 播放 MDLP 光盘时。

跳过专辑和光盘

1 在播放过程中按 ①/②（GP/ALBM -/+）。

跳过 按 ①/②

专辑 并释放 （按住片刻）。

连续跳过专辑 第一次释放后的 2 秒钟内。

光盘 反复。

连续跳过光盘 然后在 2 秒钟内再按下并按住不放。

重复和随机播放

1 播放过程中，反复按 ③（REP）或 ④（SHUF），直至出现所需设定。

选择 播放

Repeat Disc*1 重复播放光盘。

Shuffle Changer ^*1 以随机顺序播放换碟机中的曲目。

Shuffle All*2 以随机顺序播放所有装置中的曲目。

*1 连接了一台或多台 CD/MD 换碟机时。

*2 连接了一台或多台 CD 换碟机，或者连接了两台或多台 MD 换碟机时。

若要返回正常播放模式，则选择 “Repeat off” 或 “Shuffle off”。

提示

“Shuffle All” 不会随机播放 CD 装置和 MD 换碟机之间的曲目。

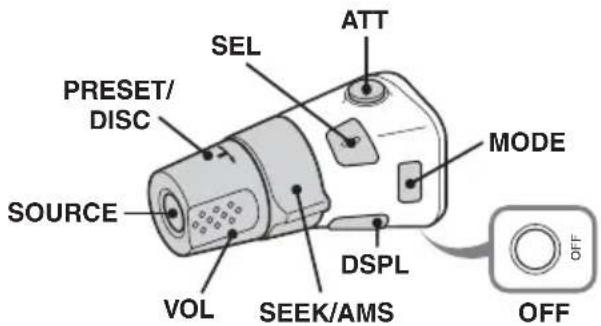

旋转式遥控器 RM - X4S

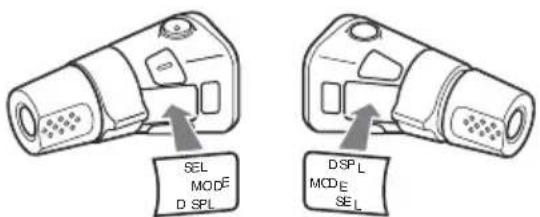

贴标签

根据您安装旋转式控制器的方法贴指示标签。

旋转式控制器上与装置上对应的按钮控制相同的功能。

旋转式控制器上的以下控制器与装置的操作不同。

- PRESET/DISC 控制器

与装置上的 GP/ALBM -/+ 相同 （推入并转动）。

- VOL （音量）控制

与装置上的音量控制器相同 （转动）。

- SEEK/AMS 控制器

与装置上的 ▶▶▶▶▶/|◀◀◀◀控制器相同（转动，或转动并保持不放）。

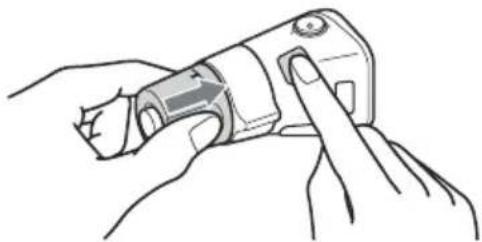

改变操作方向

控制器操作方向的工厂设定如下图所示。

若需要将旋转式控制器安装在汽车驾驶杆的右侧，您可以将控制器的操作方向反置。

1 推 VOL 控制器时，按住 SEL。

您可以将选购的 Sony 便携式设备连接至本机的 BUS AUDIO IN/AUX IN 端子。如果换碟机或其他设备没有连接在这个端子上，则本机能让您在汽车扬声器上收听该便携式设备。

注意

连接便携式设备时，请勿连接 BUS CONTROL IN。如果有设备连接在 BUS CONTROL IN，则无法用 SOURCE 选择 “AUX”。

提示

同时连接便携式设备和换碟机时，请使用选购的AUX-IN 选择器。

选择辅助设备

1 反复按 SOURCE 直至出现 “AUX”。由便携式设备本身进行操作。

调整音量电平

必须在播放之前调整每个连接的音频设备的音量。

1 调低装置上的音量。

2 反复按 SOURCE 直至出现 “AUX”。

3 以适中的音量开始播放便携式音频设备。

4 在本机上设定通常的收听音量。

5 反复按 SEL 直至出现 “AUX Level”，然后向上或向下按音量控制器，调整输入电平（±6 dB）。

附加信息

使用前注意事项

• 倘若您的汽车停在直射阳光下，则在操作前必须先使本机充分冷却。
• 本机工作时，电动天线将自动伸出。

湿气凝结

在雨天或非常潮湿的地区，本机的透镜和显示屏内会产生湿气凝结。一旦如此，本机将无法正常运行。此时，请将光盘取出，并等待约一小时，直至湿气蒸发。

为保持高质量声音

请随时注意，切勿将果汁或其他软饮料溅在本机或光盘上。

光盘注意事项

• 为保持光盘清洁，切勿接触其表面。拿光盘时请持其边缘。
• 不使用时请将光盘装入光盘盒或光盘匣。
• 切勿使光盘受到热源 / 高温的影响。避免将光盘遗留在停放的车中或仪表盘 / 后托架上。
• 切勿贴标签，或使用带有黏性墨水 / 残留物的光盘。这类光盘在使用时可能会停止转动，从而造成故障或毁坏光盘。

• 切勿使用任何贴有标签或贴纸的光盘。使用此类光盘可能会引起如下故障：
• 不能退出光盘 （由于标签或贴纸剥落并卡住弹出装置）。
• 不能正确读取音频数据（例如，跳跃播放或不播放），由于热源使贴纸或标签皱缩造成光盘弯曲。
• 本机不能播放非标准形状的光盘（例如，心形、正方形、星形）。若试图播放此类光盘，则可能会损坏本机。切勿使用此类光盘。
• 您不能播放 8 cm CD。
• 在播放之前，请使用市售清洁布清洁光盘。从光盘的中心向外擦拭。切勿使用汽油、稀释剂、市场销售的清洁剂，以及用于留声机唱片的抗静电喷雾剂等溶剂。

• 某些 CD-R/CD-RW （视用于录制的设备或光盘情况而定）可能无法在装置上播放。
• 您无法播放未最终化的 CD-R/CD-RW。

采用版权保护技术编码的音乐光盘。

本产品是专为播放符合 Compact Disc（CD）标准光盘而设计。

近来，许多唱片公司都推出各种采用版权保护技术编码的音乐光盘。请注意，这些光盘中可能会有不符合 CD 标准的光盘，并且可能无法使用本产品播放。

有关 DualDisc 的注意事项

DualDisc 是一种双面光盘产品，它一面含有符合录制 DVD 的素材，另一面为数字音频素材。但是，由于音频素材一面不符合 Compact Disc（CD）标准，无法保证在本产品上播放。

关于 MP3/WMA 文件

MP3 表示 MPEG-1 Audio Layer-3，是一项音乐文件压缩格式标准。此格式将音频 CD 数据压缩到原大小的 1/10 左右。

WMA 表示 Windows Media Audio，为另一项音乐文件压缩格式标准。此格式将音频 CD 数据压缩到原大小的 1/22* 左右。

* 仅适用于 64 kbps

• 本机与 ISO 9660 level 1/level 2 格式、Joliet/Romeo 扩展格式和 Multi Session 兼容。
• 最大数量:

- 文件夹（专辑）：150 （包括根文件夹和空文件夹）。

• 光盘中含有的 MP3/WMA 文件 （曲目）和文件夹：300 （如果文件夹 / 文件名称包含许多字符，该数量可能小于 300）。
• 文件夹 / 文件名称的可显示字符数为 32 (Joliet) 或 64 (Romeo)。

- ID3 标记 1.0、1.1、2.2、2.3 和 2.4 版仅应用于 MP3。ID3 标记为 15/30 个字符（1.0 和 1.1 版），或 63/126 个字符（2.2、2.3 和 2.4 版）。WMA 标记为 63 个字符数。

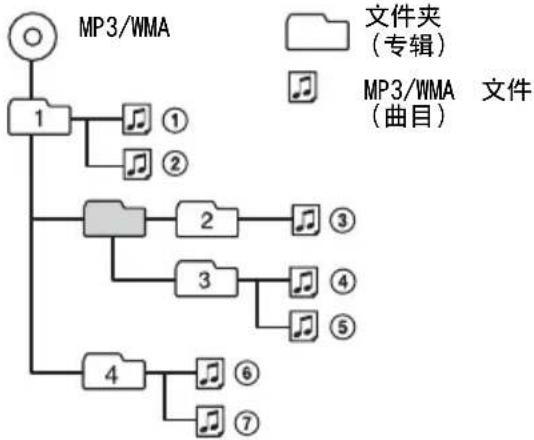

MP3/WMA 文件的播放顺序

注意

• 命名 MP3/WMA 文件时，必须在文件名称后面加上文件扩展名 “.mp3” / “.wma”。
• 在 VBR （可变比特率）MP3/WMA 文件播放过程中或快进 / 后退过程中，已播放时间可能不会精确显示。
• 当光盘是以 Multi Session 录制时，只有第一个区段格式的第一个曲目被识别并播放（任何其他格式被跳过）。格式的优先顺序为 CD-DA、ATRAC CD 和 MP3/WMA。

- 当第一个曲目为 CD-DA 时，只播放第一个区段的 CD-DA。

- 当第一个曲目不是 CD-DA 时，会播放 ATRAC CD 或 MP3/WMA 的区段。如果光盘中没有这些格式的数据，则显示 “NO Music”。

MP3 的注意事项

- 在本机上使用之前，必须最终化光盘。

- 如果播放如 320 kbps 高比特率 MP3，则声音可能会断断续续。

WMA 的注意事项

- 无损压缩做成的文件不可播放。

- 有版权保护的文件不可播放。

关于 ATRAC CD

ATRAC3plus 格式

ATRAC3 表示 Adaptive Transform Acoustic Coding3，是音频压缩技术。此格式将音频 CD 数据压缩到原大小的 1/10 左右。ATRAC3plus 是 ATRAC3 的扩充格式，将音频 CD 数据压缩到原大小的 1/20 左右。本机接受 ATRAC3 和 ATRAC3plus 格式。

ATRAC CD

ATRAC CD 是录制的音频 CD 数据，使用 SonicStage 2.0 或更新版本，或 SonicStage Simple Burner 等许可软件压缩成 ATRAC3 或 ATRAC3plus 格式。

- 最大数量:

• 文件夹 （群组）：255
• 文件 （曲目）：999
• 显示文件夹 / 文件名称字符和由 SonicStage 写入的文本信息。

关于 ATRAC CD 的详细信息，请参阅 SonicStage 或 SonicStage Simple Burner 的说明书。

注意

必须使用 SonicStage 2.0 或更新版本，或 SonicStage Simple Burner 1.0 或 1.1 等许可软件制作 ATRAC CD。

如果您对装置有疑问或问题，而本说明书中未提及，请向附近的 Sony 经销商咨询。

保养

更换卡片式遥控器的锂电池

一般情况下，电池能维持大约 1 年时间。（使用寿命可能会变短，这取决于电池的使用状况。）当电池的电力变弱时，卡片式遥控器的操控范围将变小。请更换一枚新的 CR2025 锂电池。使用其他电池可能会引起火灾或爆炸的危险。

锂电池的注意事项

• 锂电池应放在儿童不易触及的地方。万一误吞了电池，请立即就医。
• 用干布擦拭电池，以保持接触良好。
• 安装电池时，必须保证极性正确。
• 切勿用金属镊子夹电池，否则可能会引起短路。

警告

电池处置不当会引起电池爆裂。 切勿对电池充电、拆解或投入火中。

更换保险丝

更换保险丝时，必须确保所使用的保险丝与原保险丝的额定安培数相同。如果保险丝烧断，请检查电源连接并更换保险丝。如果保险丝更换后又被烧断，则可能是内部故障。此时，请向附近的Sony经销商咨询。

如果本机与前面板之前的连接器不干净，则本机可能会运作不正常。为防止这种情况发生，请卸下前面板（第4页），然后用蘸有酒精的棉签清洁连接器。切勿施加太大的力量。否则，可能会损坏连接器。

• 为了安全起见，在清洁连接器之前，应关闭点火开关并从点火开关上拔下钥匙。
• 千万不要用手指或任何金属工具直接接触连接器。

取出本机

1 拆卸保护环。

①拆卸前面板（第4页）。
②捏住保护环的两边，然后将其拉出。

①将两把开锁钥匙同时插入，直至听到嗒嗒声。

②拉出开锁钥匙，使装置脱离原位。

87.5 - 108.0 MHz （以 50 kHz 为一级）

87.5 - 107.9 MHz （以 200 kHz 为一级）

FM 调谐间隔：50 kHz/200 kHz 可切换

天线端子：外接天线连接器

中频：10.7 MHz/450 kHz

可用灵敏度：9 dBf

选择度：400 kHz 时为 75 dB

信噪比：67 dB （立体声），69 dB （单声道）

1 kHz 时谐波失真：0.5%（立体声），

0.3% (单声道)

分离度：1 kHz 时 35 dB

频率响应：30 - 15000 Hz

AM

调谐范围：

531 - 1602 kHz （以 9 kHz 为一级）

530 - 1710 kHz （以 10 kHz 为一级）

AM 调谐间隔：9 kHz/10 kHz 可切换

天线端子：外接天线连接器

中频：10.7 MHz/450 kHz

灵敏度：30 μV

功率放大器部分

输出：扬声器输出 （可靠的绝缘连接器）

扬声器阻抗：4 - 8 Ω

最大功率输出：52 W × 4 (4 Ω时)

常规

输出：

音频输出端子（前 / 后）

超低音输出端子 （单声道）

电动天线继电器控制端子

功率放大器控制端子

输入：

电话 ATT 控制端子

照明控制端子

BUS 控制输入端子

BUS 音频输入 /AUX IN 端子

遥控器输入端子

天线输入端子

音调控制：

低：60 Hz 或 100 Hz 时± 10 dB (XPL0D)

高：10 kHz 或 12.5 kHz 时± 10 dB (XPL0D)

电源要求：12 V DC 汽车电瓶 （负接地）

尺寸：约 178 × 50 × 182 mm （宽 / 高 / 深）

安装尺寸：

约182×53×161mm（宽/高/深）

质量：约 1.2 kg

附件：

卡片式遥控器：RM-X151

安装和连接用配件（1套）

选购的附件 / 设备:

旋转式控制器：RM-X4S

BUS 电缆 （附带一根 RCA 针导线）：

CD 换碟机（10 碟式）：CDX-757MX，CDX-656X

您的经销商可能不提供以上列出的部分附件。

关于详细信息，请询问经销商。

美国及他国专利许可由 Dolby Laboratories 授予。

MPEG Layer-3 音频编码技术以及专利经

Fraunhofer IIS 和 Thomson 许可使用。

注意

本机不能连接至与 Sony BUS 系统兼容的数字前置放大器或均衡器。

设计和规格若有变更，恕不另行通知。

• 某些部件的焊接使用无铅焊料。（80%以上）
• 某些电路板没有使用卤化阻燃剂。
• 机身没有使用卤化阻燃剂。
• 基于 VOC（挥发性有机混合物）游离菜油的油墨用于打印纸板箱。
• 包装垫不使用聚苯乙烯泡沫。

故障排除

下列检查表有助于解决您使用本机时可能遇到的问题。

在使用下面的检查表之前，请检查连接和操作步骤是否正确。

常规

装置无供电。

• 检查连接。若一切正常，则请检查保险丝。
• 如果本机关闭且显示消失，则本机无法用遥控器操作。

→ 打开本机。

电动天线未伸出。

电动天线未装继电器盒。

无声音。

• 音量太低。
• 启动了 ATT 功能，或启动了电话 ATT 功能（当车载电话的接口电缆连接至 ATT 导线时）。
• 未对 2 扬声器系统设定音量衰减控制器的位置。
• CD 换碟机与光盘格式 （MP3/WMA/ATRAC CD）不兼容。
  → 请使用与 Sony MP3 兼容的 CD 换碟机或本机进行播放。

无提示音。

• 提示音功能被取消（第 9 页）。
• 连接了选购的功率放大器，且您没有使用内置放大器。

内存内容已被消除。

• 已按过 RESET 按钮。
  → 再将设定存入内存中。
• 电源连接线或电池已断开连接。
• 电源连接线未被正确连接。

储存的电台及正确时间被消除。

保险丝已熔断。

切换点火钥匙位置时产生噪音。

导线与汽车附件电源连接器未正确匹配。

显示从显示窗口消失后不出现在显示窗口中。

• 调光器设定为 “Dimmer on”（第 10 页）。
• 如果按住 OFF，则显示消失。
  → 按住装置上的 OFF，直至出现显示。
• 连接器脏了（第 13 页）。

百叶窗不关闭。

按住 ▲至少 2 秒钟。如果问题仍然存在，请向您附近的 Sony 经销商咨询。

DSO 无法运作。

根据汽车内部类型或音乐类型，DSO 功能不一定能得到满意的效果。

图像自动改变。

在自动图像模式中，选择的图像无法显示。

→ 若要仅显示选择的图像，则设定为 “Auto Image off”（第9页）。

不显示任何显示项目。

→ 设定为 “Info All”（第 9 页）。

CD/MD 播放

无法装入光盘。

· 已装入另外的光盘。
- 光盘倒置，或以错误的方法被强行插入。

光盘不播放。

• 光盘有缺陷或脏了。
• CD-R/CD-RW 不作音频使用 （第 12 页）。

无法播放 MP3/WMA 文件。

光盘与 MP3/WMA 格式以及版本不兼容（第 12 页）。

MP3/WMA 文件的开始播放时间较其他文件长。

以下光盘要花费较长时间才能开始播放。

• 以复杂的树形结构录制的光盘。
• 以 Multi Session 录制的光盘。
• 能增加数据的光盘。

无法播放 ATRAC CD。

• 光盘不是通过 SonicStage 或 SonicStage Simple Burner 等许可软件制作的。
• 无法播放群组里不包含的曲目。

显示项目不滚动。

- 对于有许多字符的光盘，可能无法滚动显示。

- “Auto Scroll”设定为“off”。

→ 设定 “Auto Scroll on” （第 10 页）或按 (SCRL)。

跳音。

• 安装不正确。
  →以小于 45^ 的角度将装置安装在汽车坚固位置。
• 光盘有缺陷或脏了。

续下页 →

操作按钮无效。

光盘不退出。

按 RESET 按钮（第 4 页）。

卡片式遥控器无效。

关闭百叶窗。

当同时连接选购的 MGS-X1 和 MD 换碟机时，音源显示中不出现 “MS” 或 “MD”。

→ 按 SOURCE，直至出现 “MS” 或 “MD”，然后反复按 MODE。

无线电接收

无法接收电台。

有噪音干扰。

• 请将电动天线控制导线（蓝色）或附件电源导线（红色）连接至汽车天线升缩器的电源导线（仅当您的汽车在后 / 侧玻璃内有内置 FM/AM 天线时）。
• 检查汽车天线的连接。
• 自动天线不能上升。

→检查电动天线控制导线的连接。

- 检查频率。

- DSO 模式开启时，声音有时会受到噪音的影响。

→将 DSO 模式设定为 “off” （第 7 页）。

不能预设调谐。

• 将正确的频率储存在内存中。
• 广播信号太弱。

不能自动调谐。

- 本地搜索模式设定不正确。

→调谐停止过于频繁：

按SENS，直至出现“Local on”。

→在一个电台处调谐不停止：

反复按SENS，直至出现“Mono on”或“Mono off”（FM），或出现“Local off”（AM）。

- 广播信号太弱。

→进行手动调谐。

FM 接收时，“ST”指示闪烁。

• 精确地调谐电台频率。
• 广播信号太弱。

→按SENS，将单声道接收模式设定至“Mono on”。

收听到的立体声 FM 广播节目是单声道。

本机处在单声道接收模式。

→ 按 (SENS)，直至出现 “Mono off”。

出错显示 / 信息

Blank\*1

MD 上没有录制曲目。*

→播放录制有曲目的 MD。

Error\*1

- 光盘脏了或上下装反了。 *2

→将光盘擦拭干净或正确插入光盘。

- 插入了空白光盘。

- 由于某些原因，光盘无法播放。

→插入另一盘光盘。

Failure （按任意按钮后熄灭。）

扬声器 / 放大器连接不正确。

→ 参阅此型号的安装指导说明书进行连接检查。

Load

换碟机正在装入光盘。

→ 请等待至装载完成。

Local Seek +/-

在自动调谐时，本地搜索模式为开启状态。

NO Disc

CD/MD 换碟机内未插入光盘。

→ 将光盘插入换碟机。

NO Disc Name

曲目中未写入光盘名称。

NO Group Name

曲目中未写入群组名称。

NO ID3 Tag

MP3 文件中未写入 ID3 标记信息。

NO Information

ATRAC3/ATRAC3plus 或 WMA 文件中未写入文本信息。

NO Magazine

光盘匣未插入 CD 换碟机。

→ 将光盘匣插入换碟机。

NO Music

此光盘不是音乐文件。

→ 将音乐 CD 插入本机或可播放 MP3 的换碟机中。

NO Track Name

曲目中未写入曲目名称。

Not Ready

MD 换碟机的盖子被打开或没有正确插入 MD。

→ 关上盖子或正确插入 MD。

Offset

可能发生内部故障。

→ 检查连接。如果此出错指示仍然显示在显示屏中，请向您附近的 Sony 经销商咨询。

Read

本机正在读取光盘上所有曲目和专辑 / 群组信息。

→ 请等待至读取完成并自动开始播放。视光盘的结构而定，可能要花一分多钟。

Push Reset

由于某些原因，CD 装置和 CD/MD 换碟机无法操作。

→ 按 RESET 按钮 （第 4 页）。

后退或快进过程中，您已到达光盘的开头或结尾，无法再继续向前。

“……”

本机无法显示此字符。

*1 如果CD或MD播放出现错误，则CD或MD的光盘号不显示在显示屏上。
*2 造成错误的光盘号码出现在显示屏上。

如果这些解答仍无法助您改善情况，请向您附近的 Sony 经销商咨询。

如果因为 CD 播放故障而将本机送修，请带好出现问题时所使用的光盘。
