产品类型	单DIN CD接收器，带USB、AUX和AM/FM/SW调谐器
型号	DEH-S1150UB
品牌	先锋
尺寸（机箱）	178毫米 x 50毫米 x 165毫米
尺寸（面板）	188毫米 x 58毫米 x 17毫米
重量	1千克
电源	14.4伏直流电（允许12.0伏至14.4伏直流电），负极接地
最大电流消耗	10.0安培
最大功率输出	50瓦 x 4通道（4欧姆，无低音炮）或50瓦 x 2通道 + 70瓦 x 1通道（2欧姆低音炮）
持续功率输出	22瓦 x 4（50赫兹 - 15,000赫兹，5%总谐波失真，4欧姆负载）
前置输出最大电平	2.0伏
均衡器	5段图形均衡器（80赫兹、250赫兹、800赫兹、2.5千赫、8千赫），±12分贝调节
CD播放器兼容性	CD、CD-R/RW、MP3、WMA、WAV
USB端口	USB 2.0全速，最高1安培供电，支持FAT12/16/32、MSC/MTP/AOA 2.0
AUX输入	3.5毫米立体声迷你插孔
FM调谐器频率范围	87.5兆赫 - 108.0兆赫
AM调谐器频率范围	531千赫 - 1,602千赫（9千赫步进）或530千赫 - 1,640千赫（10千赫步进）
SW调谐器频率范围	多个频段，从2,300千赫到21,975千赫
可拆卸前面板	是，带保护壳
遥控器	包含，带CR2025电池
特殊功能	MIXTRAX、Pioneer ARC APP（安卓）、BSM、PTY、RDS（AF/TA/新闻/警报）、Sound Retriever
显示屏	LCD液晶显示屏，带可调节亮度和调光器

常见问题 - DEH-S1150UB PIONEER

如何在DEH-S1150UB上设置时钟？

按下M.C.旋钮进入主菜单，选择系统，然后时钟设置。旋转旋钮调整小时/分钟，按下确认。您也可以在安装后的初始设置中设置时钟。

如何拆卸前面板？

关闭设备，拔下所有连接线，按下顶部的释放按钮，向外拉面板。将其存放在保护壳中。避免震动、阳光直射和高温。

如果显示屏显示'AMP ERROR'怎么办？

'AMP ERROR'表示扬声器连接问题或保护电路启动。检查扬声器连接，关闭并重新打开点火开关。如果仍然存在，请联系先锋服务站。

如何将设备重置为出厂设置？

按住SRC/OFF关闭。然后按下M.C.旋钮，进入初始，选择系统重置，选择是。设备将重新启动并恢复默认设置。

我可以通过USB播放安卓手机的音乐吗？

是的，通过USB连接安卓设备。将安卓有线设置为存储器（用于大容量存储）或应用程序控制（用于Pioneer ARC APP）。对于AOA 2.0，启用P.APP自动开启。

为什么我的USB设备没有声音？

检查USB设备是否为空或有安全保护。确保格式化为FAT12/16/32。如果出现'检查USB'消息，连接器可能短路或设备电流过大。

如何使用MIXTRAX？

按下3/MIX开启或关闭MIXTRAX。您可以在MIXTRAX菜单中调整设置，如短播放（曲目长度）、混合模式（效果）、显示效果和切入效果。

兼容哪种光盘？

使用带有光盘标志的12厘米光盘。兼容格式：CD-DA、CD-R/RW（含MP3、WMA、WAV文件）。避免使用双面光盘、8厘米光盘、异形光盘或损坏的光盘。

如何手动存储电台？

调谐到所需电台，然后按住预设数字按钮（1至6）之一，直到预设数字停止闪烁。

我可以调整低音炮设置吗？

是的，在音频设置中。您可以设置低音炮控制（截止频率、输出电平、斜率）、低音炮相位（正常/反向/关闭）和低音增强（0至+6）。确保在初始设置中将后扬声器输出配置为低音炮。

用户手册 DEH-S1150UB PIONEER

使用 Pioneer ARC APP....7

設定 7

FUNCTION 設定 7

AUDIO 設定 8

SYSTEM 設定 9

ILLUMINATION 設定 9

MIXTRAX 設定 9

連接 / 安裝 10

附加資訊 12

關於本手冊：

· 在以下說明中，USB 記憶體或 USB 音訊播放機稱為「USB 裝置」。

開始使用前

感謝您購買本 PIONEER 產品

為確保使用方式正確，使用本產品前請詳閱本手冊。尤為重要的是要閱讀並遵照本手冊中的警告與注意。請將本手冊存放於安全及將來參考時方便取得的地方。

警告

·請勿嘗試自行安裝或維修本產品。若未經電子設備與汽車配件方面的專門訓練，或具有相關的工作經驗即貿然安裝或維修本產品，則會有導致發生觸電或其他事故的危險。

- 請勿嘗試在行驶時操作本機。嘗試使用裝置的控制總之前，請確定將車輛停靠在路邊，或將車輛停放在安全的位置。

使用過度恐傷害視力

(1) 使用 30 分鐘請休息 10 分鐘。

(2) 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。

注意

·請勿讓本機接觸到濕氣和／或液體，否則可能造成觸電。此外，接觸到液體可能導致本機損壞，冒煙和過熱。

·請務必保持在適當的低音量，確保能聽見外面的聲響。

·本產品是在溫和和熱帶氣候中以音訊、視訊及類似電子設備進行評估 - 安全規範。IEC 60065。

注意

本產品為第一級雷射產品，依雷射產品的安全性規範 IEC 60825-1:2007。

第一級雷射產品

名產品附有 RoHS 標記，代表該產品符合臺灣“電機電子類設備降低限用化學物質含量標準（CNS 15663）”

標準中規定之“限用物質含有情況標示”內容，可進入以下網址取得

URL: http://www.pioneer-twn.com.tw/p7-download2.asp

遭遇問題時

如果本機無法正常運作，請聯絡您的經銷商或最近的先鋒授權服務站。

快速入門

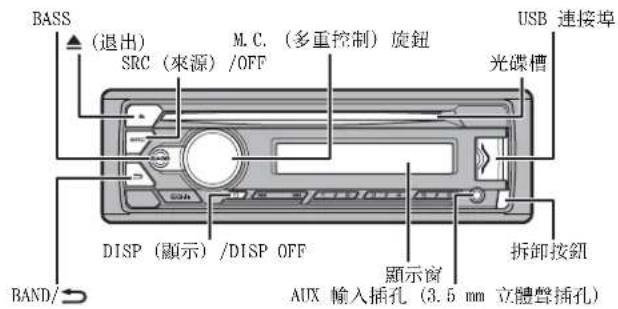

基本操作

DEH-S1153UB/S1152UB/S1150UB

遥控器

常用操作

目的	操作
	主機 遙控器
開啟電源 * 按 SRC/OFF 可開啟電源。按住 SRC/OFF 可關閉電源。		按 SRC 可開啟電源。按住 SRC 可關閉電源。

目的	操作
	主機 遥控器
調整音量	轉動 M.C. 旋鈕。	按 VOLUME + 或 - 。按 MUTE 可將本機靜音。再次按 MUTE,或按 VOLUME + 或 - 以取消靜音。
選擇來源	反覆按 SRC/OFF。	反覆按 SRC。
變更顯示資訊 反覆按 DISP	DISP OFF。按住 DISP/DISP OFF 可關閉顯示資訊。	反覆按 DISP。
返回上一個顯示/清單	按 BAND/ ➔。	按◀/▶可選擇下一個/上一個資料夾。
從選單返回一般顯示	按住 BAND/ ➔。	-
增強低音電平 按 BASS。	• 可以在 [BASS BOOST] (第8頁)中選擇低音電平。	-

*當本機的藍色／白色引線連接至汽車自動天線中繼控制端子時，汽車天線會在本機來源啟動時伸出。要收回天線，請關閉來源。

顯示指示

指示	說明
	存在下一層選單或資料夾時出現。
P	按住BASS按钮時出現。
LOC	設定本地頻道搜尋功能時出現(第8頁)。
TP	接收到交通資訊節目時出現。
TA	設定TA(交通宣布資訊)功能時出現(第8頁)。
S.Rtrv	設定數位音樂修補功能時出現(第8頁)。
XX	設定隨機播放時出現。
	設定重播時出現。

拆卸前面板

拆卸前面板可防止本機遺竊。拆下前面板前，拔除前面板連接的所有纜線及裝置，並且關閉本機。

拆卸 安装

·請避免使前面板受到劇烈撞擊
· 請將前面板遠離陽光直射和高溫。
·請務必將拆卸的前面板存放在保護盒或袋子中。

準備遙控器
使用之前請先取出絕緣片。

如何更換電池

· 不待吞下電池，有化學灼傷的危險。
本產品（隨附的遙控器）內有錢幣型／鈕扣式電池。如果吞下錢幣型／鈕扣式電池，可能在2小時內即會導致嚴重的內部灼傷並可能致死。
無論新或舊電池均請置於兒童無法拿取處。
如果電池倉未穩固關閉，請停止使用本產品並使其遠離兒童。
電池若不慎吞入或進入體內任何一部分，請立即求醫治療。
·電池或遥控器不得暴露在陽光直射、火源等類似的過熱環境下。

注意

· 如果換用錯誤的電池，則會有爆炸的危險。更換電池時，請換成相同類型的電池。
·請勿使用金屬工具或物體夾取或存放電池。
·如果電池漏液，請取出電池並將遙控器徹底擦拭乾淨。然後裝上新電池。

·處理廢營電池時，請遵守政府條例或適用於貴國或地區的環境公共指令規則。

「廢電池請回收」

重要事項

·請勿將遙控器存放於高溫或陽光直射處。

·請勿讓遙控器掉落到地板上，否則可能卡在煞車或油門踏板之下。

設定選單

在安裝本機後，將點火開關轉至 ON，畫面會出現 [SET UP : YES]。
1按M.C.旋钮。
30 秒未操作後，設定選單將消失。若您不想現在設定，請轉動 M.C. 旋鈕以選擇 [NO]，然後按下以確認。
2轉動 M. C. 旋鈕以選擇選項，然後按下以確認。
為繼續執行下一個選單選項，您需要確認選擇。

選單項目 說明
CLOCK SET 設定時鐘。
FM STEP 將 FM 調譜級數選擇為 100 kHz 或 50 kHz。[100]、[50]
AM STEP 將 AM 調譜級數選擇為 10 kHz 或 9 kHz。[10]、[9]

3已指定所有設定時會出現 [QUIT :YES]。
若要返回設定選單的第一個項目，請轉動 M.C. 旋鈕以選擇 [QUIT :NO]，然後按下以確認。
4按 M. C. 旋鈕可確認設定。

註

• 按 SRC/OFF 可取消選單設定。
  · 您可隨時從 SYSTEM 設定（第 9 頁）和 INITIAL 設定（第 5 頁）指定這些設定。

取消示範顯示 (DEMO OFF)

1 按 M. C. 旋鈕可顯示主選單。
2轉動 M.C. 旋鈕可選擇 [SYSTEM]，然後按下以確認。

3轉動 M. C. 旋鈕可選擇 [DEMO OFF]，然後按下以確認。
4轉動 M. C. 旋鈕可選擇 [YES]，然後按下以確認。

INITIAL 設定

1 按住 SRC/OFF，直到本機關閉。
2按 M.C. 旋鈕可顯示主選單。
3轉動 M.C. 旋鈕可選擇 [INITIAL]，然後按下以確認。
4轉動 M.C. 旋鈕可選擇選項，然後按下以確認。

註
选项因装置而异

選單項目說明
FM STEP將FM調諧級[100]、[50]	數選擇為100kHz或50kHz。
AM STEP將AM調諧級[10]、[9]	數選擇為10kHz或9kHz。
REAR-SP當全音域揚聲[FUL]	器連接後置揚聲器輸出喇叭線時,請選擇此項目。
[SW]當重低音揚聲	器在沒有任何輔助擴大機的情況下直接連接後置揚聲器輸出喇叭線時,請選擇此項目。
SP-P/O MODE當全音域[REAR/SUB.W]	揚聲器連接後置揚聲器輸出喇叭線且重低音揚聲器連接RCA輸出時,請選擇此項目。
[SUB.W/SUB.W]當	被動式重低音揚聲器直接連接後置揚聲器輸出喇叭線且重低音揚聲器連接RCA輸出時,請選擇此項目。
[REAR/REAR]當全	音域揚聲器連接後置揚聲器輸出喇叭線和RCA輸出時,請選擇此項目。若全音域揚聲器連接至後置揚聲器輸出喇叭線,且未使用RCA輸出,則您可選擇[REAR/SUB.W]或[REAR/ REAR]。
S/W UPDATE選擇以確認[SYSTEM INFO]	本機的最新系統資訊。
[SYSTEM UPDATE]	選擇將本機更新為最新軟體,並初始化本機設定。有關最新軟體和更新的詳細資料,請造訪我們的網站。
SYSTEM RESET選擇[YES],[NO]	可初始化本機設定。本機將自動重新啟動。(即使重設本機後,某些設定仍可能會保留。)

無線電

接收預設電台

1 按 SRC/OFF 可選擇 [RADIO]。
2按 BAND/ 将波段選擇為 [FM1]、[FM2]、[FM3]、[AM]、[SW1] 或 [SW2]。
3按数字按钮（1/ 至 6/ ⇌）。

提示

將 FUNCTION 設定(第 8 頁)中的 [SEE] 設為 [PCH]

按鈕也可用於選擇預設電台

最佳電台記憶 (BSM)

六個訊號最強的電台儲存於數字按鈕（1/∧至6/↔）。

1選擇波段後，按 M. C. 旋鈕可顯示主選單。
2轉動 M.C. 旋鈕可選擇 [FUNCTION]，然後按下以確認。
3轉動 M. C. 旋鈕可選擇 [BSM]，然後按下以確認。

手動搜尋電台

1 選擇波段後，按◀◀/▶▶可選擇電台。

按住/▶▶▶然後放開，可搜尋可用的電台。本機接收到電台時，將停止掃描。若要取消搜尋調諧，按/▶▶▶。

註

必須將 FUNCTION 設定(第 8 頁)中的 [SEEK] 設為 [MAN]。

手動儲存電台

1 正在接收您要儲存的電台時，按住數字按鈕（1/∧ 至 6/）之一，直到停止閃爍。

使用 PTY 功能

本機依 PTY（節目類型）資訊搜尋電台。

1在 FM 接收期間按住 BASS。

2轉動 M.C. 旋鈕將節目類型選擇為 [NEWS/INFO]、[POPULAR]、[CLASSICS] 或 [OTHERS]。

3按 M. C. 旋鈕。

本機開始搜尋電台。找到電台時，將顯示其節目服務名稱。

註

·若要取消搜寻，按M.C.旋钮。
- 有些電台的節目可能與所傳輸 PTY 指示的節目不同。
- 如果沒有電台廣指您搜尋的節口類型，[NOT FOUND] 會顯示約兩秒，然後調話器將返回原始電台。

CD/USB/AUX

播放

連接裝置與本機前，請中斷耳機與裝置的連接。

CD

1 將光碟標籤面朝上插入光碟槽。

若要退出光碟，請先停止播放，然後按

USB 裝置 (包括 Android ^™ )

1 打開 USB 連接埠護蓋。
2 使用適當的纜線插入 USB 裝置。

註

若要在 USB 裝直連接本機時自動切換為 [USB] 來源，將 SYSTEM 設定中的 [USB AUTO] 設為 [ON] (第 9 頁)。

注意

使用 USB 繳線（另信）連接 USB 裝置，因為任何直接連接本機的裝置將突出本機，可能會造成危險。

移除装置前，停止播放。

AOA 連線

有關 AOA 連線的詳細資料，請參閱第7頁。

MTP 連線

使用装置随附的连接线，可将安装 Android OS 4.0 或大多數之後版本的裝置透過 MTP 连接到本機。但是，從連接的裝置、OS 版本或裝置中的檔案數而定，可能無法透過 MTP 播放音訊檔案／歌曲。請注意，MTP 连線與 WAV 檔案格式不相容，無法與 MIXTRAX 功能一起使用。

註

如果使用 MTP 連線，必須將 SYSTEM 設定中的 [ANDROID WIRED] 設為 [MEMORY] (第 9 頁)

AUX

1 將立體聲迷你插頭插入 AUX 輸入插孔。

2 按 SRC/OFF 可將來源選擇為 [AUX]。

註

如果將 SYSTEM 設定中的 [AUX] 設為 [OFF]，則無法將來源選擇為 [AUX]（第 9 頁）。

操作

您可在 FUNCTION 設定（第 7 頁）中進行多項調整。

請注意，以下操作不適用於 AUX 裝置。若要操作 AUX 裝置，請使用裝置本身。

目的 操作
選擇資料夾 *1	按 1/∧ 或 2/∨。
選擇曲口/歌曲	按◀◀或▶▶。
快速前進或快速倒聘 *2	按住◀◀或▶▶。
從清單中搜尋檔案	1 按住 BASS 來顯示清單。2 輕動 M. C. 旋鈕可選擇想要的檔案(資料夾)名稱或類別,然後按下以確認。3 輕動 M. C. 旋鈕以選擇想要的檔案,然後按下以確認。開始播放。
檢視所選資料夾/類別中的檔案清單 *1	選取資料夾/類別後,按 M. C. 旋鈕。
播放所選資料夾/類別中的歌曲 *1	選取資料夾/類別後,按住 M. C. 旋鈕。
重播 按 6/ 。	⇨
隨機播放	按 5/××。
暫停/繼續播放	按 4/PAUSE。
返回根資料夾 (僅限 CD/USB) *1	按住 √ ∧ 。
在压缩音訊和 CD-DA 之間切換 (僅限 CD)	按 BAND/⊃。
變更 USB 裝置中的磁碟(僅限支援 USB 大量儲存裝置等級協定的裝置)	按 BAND/⊃。

*1 僅限壓縮音訊檔案

*2 在播放 VBR 檔案時使用快速前進或快速倒轉功能，播放時間可能會不正確。

關於 MIXTRAX（僅限 USB）

MIXTRAX 功能可為您的音樂庫建立不中斷紐曲。有關 MIXTRAX 設定的詳細資料，請參閱第 9 頁。

註

• 來源選擇為 USB 且使用 MIXTRAX 功能時，將停用數位音樂修補功能。
  ·視檔案／歌曲而定，可能無法使用音效。

1 按 3/MIX 可開啟／關閉 MIXTRAX。

使用 Pioneer ARC APP

您可從 Android 裝置上安裝的 Pioneer ARC APP 操作本機。在某些情況下，您可透過使用本機控制應用程式的各種操作，例如來源選擇、暫停等。 有關應用程式可用操作的詳細資料，請參閱應用程式的說明。

警告

請勿嘗試在行驛時操作應用程式。嘗試使用應用程式的控制鍵之前，請確定將車輛停靠在路邊，並將車輛停放在安全的位置。

Android 裝置使用者須知

此功能相容於安裝 Android OS 4.1 或以上且支援 AOA (Android 開放附件) 2.0 的裝置。

可在 Google Play ^™ 中下载 Pioneer ARC APP。

註

某些透過 AOA 2.0 連接的 Android 裝置因其自身的軟體設計所致，不論作業系統版本為何，均可能無法正常運作或發出聲音。

與 Pioneer ARC APP 建立連線

1 按 M. C. 旋鈕顯示主選單。
2轉動 M. C. 旋鈕選擇 [SYSTEM]，然後按下以確認。
3轉動 M.C. 旋鈕選擇 [ANDROID WIRED]，然後按下以確認。
4轉動 M. C. 旋鈕以選擇 [APP CONTROL]，然後按下以確認。
5轉動 M.C. 旋鈕以選擇 [P.APP AUTO ON]，然後按下以確認。
6轉動 M. C. 旋鈕以選擇 [ON]，然後按下以確認。

7透過 USB 連接本機與 Android 裝置。

装置中的 Pioneer ARC APP 自動啟動。

註

如果還未在 Android 裝置上安裝過 Pioneer ARC APP. Android 裝置上將出現訊息，提示安裝該應用程式。在 [P. APP AUTO OK] 中選取 [OFF] 可清除訊息（第 9 頁）。

聆聽 Android 中的音樂

1 按 SRC/OFF 以選擇 [ANDROID]。

基本操作

目的 操作
選擇曲目 按 或 。	|◀◀ ▶▶|
快速前進或快速倒轉 按住 或 。	|◀◀ ▶▶|
暫停/繼續播放	按 4/PAUSE。

設定

您可以調整主選單的多個設定。

1 按 M. C. 旋鈕可顯示主選單。

2轉動 M.C. 旋鈕可選擇以下類別之一，然後按下以確認。

3轉動 M.C. 旋鈕可選擇選項，然後按下以確認。

FUNCTION 設定

選單項目因來源而異。

選單項目說明

BSM RADIO將六個訊號最強的電台自動儲存於數字按鈕(1/入至 )。

REGIONAL RADIO[ON]、[OFF] 選取 AF (其他頻率搜尋)時,接收將限制為特定區域節口。(僅適用於選取 FM 波段時。)

LOCAL RADIOFM:[OFF]、[LV1]、[LV2]、[LV3]、[LV4]AM/SW:[OFF]、[LV1]、[LV2]根據訊號強度限制調諧電台。

TA RADIO[ON]、[OFF] 接收目前交通資訊 (如果可用)。(僅適用於選取 FM 波段時。)

AF RADIO[ON]、[OFF] 可讓本機重新納入提供相同電台的不同頻率。(僅適用於選取 FM 波段時。)

NEWS RADIO[ON]、[OFF] 以新聞節目中斷目前選取的來源。(僅適用於選取 FM 波段時。)

ALARM RADIO[ON]、[OFF] 以緊急宣布資訊中斷目前選取的來源。選擇[OFF]可停用此功能。

SEEK RADIO[MAN]、[PCH] 指定或按鈕以逐一搜尋者(▶)動譜(或從預設頻道選擇電台。

S.RTRV CD USB ANDROID[1](對低壓縮率有影響)、[2](對高壓縮率有影響)、[OFF]強化壓縮音訊並恢復豐富聲音。不適用於:將來源選擇為 USB 且 MIXTRAX 功能設為開啟時。播放 CD-DA/CD-TEXT。

AUDIO 設定

選單項目說明
FADER*1*2	調整前後揚聲器平衡。
BALANCE	調整左右揚聲器平衡。
EQ SETTING[SUPER BASS]、[POWERFUL]、[DYNAMIC]、[NATURAL]、[VOCAL]、[VIVID]、[CUSTOM1]、[CUSTOM2]、[FLAT]選擇等化器波段和位準以進一步自訂。等化器波段:[80HZ]、[250HZ]、[800HZ]、[2.5KHZ]、[8KHZ]等化器位準:[+6]至[-6]	選擇或自訂等化器出線。可以為各個來源分別設定[CUSTOM1]。但是,以下各個組合會自動設為相同設定。[CUSTOM2]為用於所有來源的共同設定。您也可以反覆按已切削等化器。
LOUDNESS[OFF]、[LOW]、[MID]、[III]低音量時補償清晰聲音。
SUB.W*3*4[NOR]、[REV]、[OFF]選擇重低音揚聲器相位。
SUB.W CTRL*3*4*5截止頻率:[50HZ]、[63HZ]、[80HZ]、[100HZ]、[125HZ]、[160HZ]、[200HZ]輸出電平:[-24]至[+6]斜率位準:[-12]、[-24]	只有低於所選範圍的頻率才會從重低音揚聲器中輸出。
BASS BOOST[0]至[+6]	選擇低音增強電平。
HPF SETTING截止頻率:[OFF]、[50HZ]、[63HZ]、[80HZ]、[100HZ]、[125HZ]、[160HZ]、[200HZ]斜率位準:[-12]、[-24]	只有高於高通過波器(IPT)裁斷的頻率才會從揚聲器中輸出。
SLA[+4]至[-4]	調整除FM以外各來源的音量電平。

*1 在 INITIAL. 設定 (第 5 頁) 中的 [REAR-SP] 選取 [SW] 時不適用。
*2 在 INITIAL 設定（第 5 頁）中的 [SP-P/O MODE] 选取 [SUB.W/SUB.W] 時不適用。
*3 在 INITIAL 設定（第 5 頁）中的 [REAR-SP] 選取 [FUL] 時不適用。
*4 在 INITIAL 設定（第 5 頁）中的 [SP-P/O MODE] 選取 [REAR/REAR] 時不適用。
*5 在 [SUB.W] 中选取 [OFF] 時不適用。

SYSTEM 設定
本機關閉時，您也可以存取這些選單。

選單項目說明

CLOCK SET設定時鐘(第4頁)。

12H/24H[12H]、[24H]選擇時間標記。

SCROLL SET[ONCE]、[LOOP]、[OFF]選擇在顯示視窗中捲動文字的方式。

AUTO PI[ON]、[OFF]即使使用預設電台,也能使用相同程式設定搜尋不同電台。

AUX[ON]、[OFF]使用連接本機的輔助裝置時設為[ON]。

ANDROID WIRED[MEMORY]、[APP CONTROL]選擇適合Android 裝置的連接方式。

P.APP AUTO ON[ON]、[OFF] Android 裝置透過AOA 連接到本機時,選擇[ON]可自動啟 Pioneer ARC APP。(在[ANDROID WIRED]中選取[MEMORY]時不適用。)

S.REMOTE*1*2[OFF]、[PIONEER]、[PRESET]根據您的有線遙控器選擇[PIONEER]或[PRESET]。

USB AUTO[ON]、[OFF]選擇[ON]以便在USB 裝置連機本機時自動選擇[USB]來源。如果USB 裝置連接本機只為充電,則選擇[OFF]。

*1 视您的汽车而定，此功能可能無法正常運作。在此情況下，請聯絡您的經銷商或授權 PIONEER 維修站。

*2 當啟用 [PRESET] 模式時，請使用適合各車型的市售線束，當在 [PIONEER] 中時，請使用市售轉接器。

ILLUMINATION 設定

選單項目說明
COLOR(僅適用於DEH-S1152UB) [RED]、[BLUE]	為本機的按鍵選擇顏色。
DIM SETTING [SYNC CLOCK]、[MANUAL]	選擇變更顯示亮度的方式。
BRIGHTNESS [1] 至 [10]	變更顯示亮度。可用的設定範圍因 [DIM SETTING] 而異。

MIXTRAX 設定

選單項目	說明
SHORT PLAYBCK
[1.0 MIN]、[1.5 MIN]、[2.0 MIN]、[2.5 MIN]、[3.0 MIN]、[OFF]	選擇播放時間長度。
MIX PATTERN
[SOUND LEVEL]	根據音訊電平變更 MIXTRAX 特效。混合模式會根據聲音電平變更。
[LOW PASS]	混合模式會根據低音電平變更。
[RANDOM]	混合模式會根據聲音電平模式及低通模式隨機變更。
DISPLAY FX
[ON]、[OFF]	將 MIXTRAX 特效設為開啟/關閉。
CUT IN FX
[ON]、[OFF]	手勁變更曲目時,開啟/關閉 MIXTRAX 音效。

連接 / 安装

連接

警告

· 揚聲器輸出山 4 個聲道使用時，請使用超過 50 W（最大輸入值）與介於 4 Ω 至 8 Ω（阻抗值）的揚聲器。本機請勿使用 1 Ω 至 3 Ω 揚聲器。
- 後置揚聲器輸出是由 2 Ω 的重低音揚聲器使用時，請使用超過 70 W（最大輸入值）的揚聲器。

* 有关連接方法，請參閱連接。

- 黑色鑰線為接地。安裝本機或功率放大器（另售）時，請確實優先連接接地線。確定接地線已正確連接至車輛本總的金屬部位。功率放大器的接地線及本機或其他装置的接地線，必須以不同的螺絲分別連接車輛。若接地線的螺絲鬆動或掉落，可能會導致起火、冒煙或故障。

接地線 功率放大器

其他装置
(車內其他電子裝置)
車輛本體的
金屬部位

*1 此配備需另購

重要事項

- 當木機安裝在點火開關沒有 ACC（附加）位置的車輛中時，若無法將紅色纜線連接可以偵測點火開關運作的端子上，可能會導致電池電量耗盡。

ACC 位置 無 ACC 位置

· 本機限使用 12 伏特電池與負接地。不這麼做可能會導致起火或故障。
- 為防止短路、過熱或故障發生，請務必遵守下列指示。

- 安裝之前請斷開電池的負極。

- 以纜線夾或膠帶固定纜線。請使用膠帶包覆纜線與金屬部位接觸的部分以保護纜線。

- 請勿將纜線置於活動部件上，比如排檔桿與座椅滑動。

- 請勿將纜線置於受熱位置，例如暖氣出風口附近。

- 請勿將黃色纜線穿過引擎室的孔連接至電池。

- 以絕緣膠帶包覆任何未連接的纜線接頭。

-請勿縮短纜線長度。

- 切勿為了與其他裝置共用電源而割開本機電源線絕緣層。纜線的電流負載量有一定限度。

- 請使用規定額定值的保險絲。

- 請勿將揚聲器負極線直接接地。

- 論勿將多個揚聲器的負極線綱紮在一起。

· 當本機電源開啟時，控制訊號會透過藍／白色纏線輸出。請將此纏線連接至外部功率放大器系統這控器或車輛的自動天線中繼控制端子（最大 300 mA 12 V DC）。若車輛配備有玻璃天線，請將其連接至天線增強電源端子。
- 切勿將藍／白纖線連接到外部功率放大器的電源端子。同時，切勿將其連接到自動天線的電源端子。這麼做可能會導致電池電量耗盡或故障。
·產品上的圖形符號表示直流。
- 如果本機從電源斷開連接，除方向盤遠程端子和 RCA 前置輸出設定以外的設定和功能會儲存在記憶體中。

本機

DEH-S1153UB

DEH-S1152UB/S1150UB

① 電源線輸入
②後置輸出
③前置輸出
④ 天線輸入
⑤ 保險絲 (10 A)
⑥有線遙控輸入

可連接實體線路的遙控器轉接器（另售）。

⑦重低音輸出
⑧ 後置輸出或重低音輸出

電源線

重低音揚聲器未連接後置揚聲器喇叭線時，請執行這些連接。

使用重低音揚聲器卻未使用選暗的放大器時，請執行這些連接。

重要事项

在上述①的狀況下，平行配線的兩個4Ω重低音揚聲器將代表2Ω的負載。

①至電源線輸入

②左置

③右置

④前置撮聲器

⑤後置揚聲器

⑥ 白

⑦白/里

⑧ 灰

④ 从

⑨ 绿

① 陈

①陈/黑

⑫ 系

⑬ 素/黑

④黑（機身接地）

連接到乾淨、無塗料的金屬部位。

15 黄

连接到固定的 12 V 電源端子。

16 紅

連接到由點火開關（12 V DC）控制的端子。

⑰藍／日

連接到功率放大器的系統控制端子或自動天線中繼控制端子（最大 300 mA 12 V DC）。

⑱ 重低音揚聲器（4 Ω）

19 使用 2 Ω 的重低音揚彈器時，確定將重低音揚彈器連接至本機紫色與紫色／黑色喇叭線。請勿將綠色及綠色／黑色喇叭線連接任何揚彈器。

⑳不使用。

②重低音揚聲器（4Ω）×2

註

變更本機的初始選單。請參閱 [REAR-SP]（第 5 頁）。本機的重低音輸出為串聲道。

功率放大器（另售）

使用選購的放大器時，請執行這些連接。

DEH-S1153UR

DEH-S1152UB/S1150UB

①系统遥控器
連接至藍色／白色纜線。
②功率放大器（另售）
③以 RCA 繳線連接（另售）
④至後置輸山
⑤後置揚聲器
⑥至前置輸出
⑦前置揚聲器
⑧至重低音输出
⑨重低音揚聲器
⑩ 至後置輸出或重低音輸出
⑪後置揚聲器或重低音揚聲器

安装

重要事项

• 最後安裝之前，請檢查所有的連接和系統。
• 請勿使用未獲授權的零件，這麼做可能會造成故障。
  · 若安裝需要在車輛上鑽孔或進行其他修改，請洽詢您的經銷商。
  ·請勿將木機安裝在

- 可能會干擾車輛操作的位置。

- 因突然停車可能會傷及乘客的位置。

• 半導體雷射在過熱的狀況下可能會損壞。請勿將本機安裝在受熱位置，例如暖氣出風口附近。
  ·當本機以小於 60° 的角度安裝時，會獲得最佳效能。
• 為了確保在使用本機時能
  有適當的散熱，在安裝時，請確認您有在後面板後方留下足夠的空間，並纏住鬆散的纏線，以防其堵住出風口。

DIN 座套安装

1 將隨附的座套插入儀表板中。
2 使用螺絲起子折彎金屬突出部位 (90°) 至定位，藉以固定座套。

①儀表板

②座套
· 確定木機牢固地安裝到位。安裝不穩可能造成跳音或其他故障。

不使用隨附的座套時

1 選定適當的位置，讓托架孔與本機側面密合。

2 鎖緊各邊的兩顆螺絲。

①十字槽螺絲(5mm×9mm)
② 托架
③ 仪表板或操縦台

移除（使用隨附的座套安裝的）本機

1 取下飾環。

① 施環

②缺口突出部位

·拆下前面板後，可更輕易的操作飾
環。
- 若您要重新裝上飾環，請將缺口突出部位的側邊朝下。

2 將隨附的抽取鑰匙插入本機的兩側，

使其卡至定位。

3 將本機拉出儀表板。

附加資訊

故障排除

顯示畫面會自動返回一般顯示畫面。 →您未在約 30 秒內執行任何操作。 - 執行任意操作。

重播範圍意外變更。

→選擇其他資料夾或曲目，或快速前進／快速倒轉時，根據重播範圍的不同，選擇的範圍可能會變更。 - 再次選擇重播範圍。

子資料夾未播放。

→選擇 [FLD]（重播資料夾）時，無法播放子資料夾。 - 選擇其他重播範圍。

聲音斷斷續續。

→您使用的裝置，如行動電話，可能會造成聲音干擾。 - 將可能會造成干擾的電子裝置遠離木機。

錯誤訊息

常見故障

AMP ERROR

→本機無法操作或揚聲器連線不正確。 →已啟動保護電路。 - 檢查揚聲器連線。 - 將點火閥閥轉至 OFF，再轉至 ON。若訊息仍無法消失，請向您的經銷商或授權的先鋒維修站洽詢以尋求協助。

NO XXXX (例如 NO TITLE)

→無內嵌文字資訊。 - 切換顯示畫面或播放其他曲目／檔案。

CD 播放器

→光碟髒污。 - 清潔光碟。 →光碟有刮傷。 - 請更換光碟

ERROR-07, 10, 11, 12, 15, 17, 30, A0 →有電氣或機械錯誤。 - 將點火開關轉至 OFF，再轉回 ON，或切換至其他播放來源，然後再回到 CD 播放器。

ERROR-15

→插入光碟是空的。 - 請更換光碟。

ERROR-23

→不支援 CD 格式。 -請更換光碟。

FORMAT READ

→在開始播放及開始聽見聲音之間，有時會出現延遲。 - 等到訊息消失後才聽見聲音。

NO AUDIO

→插入的光碟不含任何可播放的檔案。 - 請更換光碟。

SKIPPED

→插入的光碟包含受 DRM 保護的檔案。 - 已跳過受保護的檔案。

PROTECT

→插入之光碟上的所有檔案均內嵌 DRM。 - 請更換光碟。

USB 装置

FORMAT READ

→在開始播放及開始聽見聲音之間，有時會出現延遲。 - 等到訊息消失後才聽見聲音。

NO AUDIO

→沒有歌曲。 - 將音訊檔案傳送至 USB 裝置並連接。 →連接的 USB 裝置已啟用安全防護。 - 依 USB 裝置的指示停用安全功能。

SKIPPED

→連接的 USB 裝置包含受 DRM 保護的檔案。 - 已跳過受保護的檔案。

PROTECT

→連接的 USB 裝置上的所有檔案均內嵌 DRM。 - 請更換 USB 裝置。

N/A USB

→本機不支援所連接的 USB 裝置。

- 中斷裝置連接並更換為相容的 USB 裝置。

HUB ERROR

→本機不支援透過 USB 集線器所連接的 USB 裝置。

- 使用 USB 繫線將 USB 裝置直接連接至本機。

CHECK USB

→USB 接頭或 USB 繫線短路。 - 確認 USB 接頭或 USB 繫線未卡在某個物品中或未相壞。 →連接的USB裝置消耗超過最大允許電流的功率。 - 拔除 USB 裝置且不使用它。將點火閘閘轉至 OFF，再轉至 ACC 或 ON。僅連接符合標準的 USB 裝置。

ERROR-19

→通訊失敗。 - 執行下列其中一項操作，然後再轉回 USB 來源。 - 中斷連接 USB 裝置。 - 切換至不同的播放來源。

ERROR-23

- 請僅使用具有以下兩種標誌之一的光碟。

- 使用 12-cm 光碟。 - 僅限使用傳統的圓形光碟。 - 下列光碟類型無法搭配本機使用： - 雙面碟 - 8-cm光碟：嘗試透過轉換器使用此類光碟可能會造成本機故障。 - 奇特形狀的光碟 - 非 CD 的光碟 - 受損的光碟，包括破裂、有缺口或變形的光碟 - 尚未終結燒錄的 CD-R/RW 光碟

- 請勿在光碟表面書寫或使用化學藥品。 - 清潔 CD 時，請用軟布從中心向外擦拭光碟。 - 確結可能會暫時影響播放器之效能。請將其放置約一小時，適應較高的溫度。 另外，請用軟布擦乾測淨的光碟。 - 使用可在標籤表面上印刷的光碟時，請檢查光碟說明及警告。視光碟而定，有可能無法插入及退出。使用此類光碟可能會導致本設備受損。 - 請勿在光碟貼上市售標籤或其他素材。 - 光碟可能會彎曲造成無法播放。 - 標籤可能在播放期間脫落並阻礙光碟退出，導致設備受损。

USB 儲存装置

- 不支援透過 USB 集線器的連線。 - 開車前，請牢牢固定USB儲存裝置。請勿讓 USB 儲存裝置掉落到地板上，否則可能卡在煞車或油門踏板之下。 - 視 USB 儲存裝置而定，可能會出現下列問題。 - 操作方式可能不同。 - 本機可能無法識別儲存裝置。

• 檔案可能不會正常播放。
• 當您在收聽廣播時，裝置可能會造成聲音干擾。

壓縮音訊相容性

• 只能顯示前 32 個字元作為檔案名稱（包括副檔名）或資料夾名稱。
• 本機可能會因使用將 WMA 檔案編碼的應用程式，而無法正常運作。
• 開始播放嵌入影像資料的音訊檔案，或儲存在有大量資料夾層級 USB 裝置上的音訊檔案時，可能會有些微延遲。

注意

• 先鋒不保證本產品與所有 USB 大量儲存裝置的相容性，對於使用本產品時導致媒體播放器、智慧型手機或其他裝置遺失的資料概不負責。
• 請勿將光碟或 USB 儲存裝置放在會產生高溫的位置。

WMA 檔案

副档名.wma
位元率48kbps至320kbps(CBR),48kbps至384kbps(VBR)
取接频率32kHz、44	1kHz,48kHz
Windows MediaTMAudioProfessional、Lossless、语音/DRM资料流/视频资料流	不耐容

MP3 檔案

相容的1D3標籤版本	1.0、1.1、2.2、2.3、 2.4(1D3標籤2.x版 本優先於1.x版 本)
M3u播放清单不相容
MP3i(互動式MP3),mp3 PRO	不相容

WAV 檔案

- WAV 檔案格式不能透過 MTP 連接。

副档名.wav
量化位元数8與16	(LPCM),4(MSADPCM)
取样频率16kHz至	8 kHz(LPCM),22.05 kHz及44.1 kHzOMSADPCM

光碟

·無論原始錄製歌曲之間空白部分的長短，壓縮音訊光碟播放時歌曲之間都會出現短暫的暫停。

可播放的资料夹陷層	最多八層(實際的階層少於兩層。)
可播放的資料夹最多	99
可播放的檔案最多999
檔案系統180 9660等	段1及2、Romeo、Joliet
多區段播放相容
封包寫入資料傳送不扣容

USB 装置

- 開始播放有大量資料夾層級 USB 儲存裝置上的音訊檔案時，可能會有些微延遲。

可播放的資料夾階層	最多八層(實際的階層少於兩層。)
可播放的資料夾 最多	500
可播放的檔案 最多 15 000
播放有版播保護的檔案	不相容

已分割的USB装置只能播放第一個磁碟分割。

音訊檔案順序

使用者無法使用本機指定資料夾編號和播放順序。音訊檔案順序因連接的裝置而定。 請注意，USB 裝置中的隱藏檔案無法播放。

階層實例

Level 1 Level 2 Level 3 Level 4

01 至 05: 資料夾編號

①至⑥：播放顺序

版權及商標

WMA

Windows Media 是 Microsoft

Corporation 於美國及／或其他國家的商標或註冊商標。

發之技術，未獲 Microsoft Licensing.

Inc. 授權不得使用或散布本技術

Google™, Google Play, Android

Google、Google Play、Android 皆為

Google LLC. 的商標。

MIXTRAX

MIXTRAX 是日本先鋒公司的商標。

規格

一般

額定電源 : 14.4 V DC (容許電壓範囲 : 12.0 V 至 14.4 V DC)

接地系统：負極型

最大電流消耗:10.0 A

尺寸（宽×高×深）：DIN

- 50 W × 4 聲道 /4 Ω (無重低音揚聲器)

·50W×2聲道/4Ω-70W×1

聲道 /2 Ω (有重低音揚聲器)

連續輸出功率

22 W×4 (50 Hz 至 15 000 Hz, 5 %

THD, 4 Ω 負載，雙聲道驅動)

負載阻抗 :4 Ω (容許範圍 4 Ω 至 8 Ω)

前輸出最大輸出電平:2.0V

響度等高級：+10 dB（100 Hz），+6.5 dB（10 kHz）（音量：-30 dB）

等化器（5段圆形等化器）

頻率 :80 Hz/250 Hz/800 Hz/

2.5 kHz/8 kHz

等化範圍：±12 dB (2 dB 間隔)

重低音揚聲器（單聲道）：

频率 :50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz/160 Hz/200 Hz

WMA 解碼格式：第 7、8、9、9.1、9.2 版本（雙聲道音訊）

WAV 訊號格式：線性 PCM & MS ADPCM（無壓縮）

USB

最大電流供應：1.5 A (DEH-S1153UB) ，1 A (DEH-S1152UB/S1150UB)

USB 协定

MSC（大量儲存等級）

MTP（媒體傳輸通訊協定）

A0A (Android 開放附件) 2.0

檔案系統：FAT12、FAT16、FAT32

MP3 解碼格式 :MPEG-1 & 2 Audio Layer 3

WMA 解碼格式：第 7、8、9、9.1、9.2 版本 (雙聲道音訊)

WAV 訊號格式：線性 PCM & MS ADPCM（無壓縮）

FM 調諧器

頻率範圍:87.5 MHz 至 108.0 MHz

可用重敏度 :11 dBf (1.0 V/75 ，單聲道，S/N:30 dB)

訊噪比 :72 dB (IEC-A 網路)

AM 調諧器

可用靈敏度 :25 μV (S/N:20 dB)

訊噪比 :62 dB (1EC-A 網路)

SW 調諧器

頻率範圍：

至 2 495 kHz，2 940 kHz 至

4 215 kHz, 4 540 kHz 至

可用靈敏度 :28 μV (S/N:20 dB)

訊噪比 :62 dB (IEC-A 網路)

註

規格與設計可能改變，恕不另行通知。

AM موالف
