产品类型	有源录音室监听音箱
尺寸 (宽x高x深)	130 x 100 x 120 毫米 (每只)
重量	0.8 千克 (每只)
输出功率	2 x 30 W RMS (每只音箱 30 W)
电源	外部 12V 直流电源适配器
频率响应	50 Hz - 20 kHz
有线连接	立体声 RCA 输入，3.5 毫米迷你插孔输入
无线连接	蓝牙 5.0
主要功能	音量控制、预设均衡、沉浸式音效技术
电源输入	100-240 V AC, 50/60 Hz (通过适配器)
功耗	最大 60 W (一对开启)
箱体材质	高强度 ABS 塑料
颜色	黑色
LED 指示灯	电源和蓝牙状态 LED
兼容性	电脑、智能手机、平板电脑和音频接口
维护与清洁	用柔软干布清洁；请勿使用溶剂或水
安全	避免雨淋、潮湿或热源；不使用时关闭电源
备件	可通过授权技术支持获取
可维修性	维修必须由合格技术人员进行；请勿自行打开设备
一般信息	品牌：IK Multimedia；型号：iLoud Micro；类别：录音室监听音箱

常见问题 - iLoud Micro IK Multimedia

如何激活 iLoud Micro 监听音箱的蓝牙？

按下其中一个音箱背面的 蓝牙 按钮。LED 灯将开始闪烁。在您的设备上，在蓝牙设备列表中搜索 'iLoud Micro' 并进行配对。

监听音箱的总功率是多少？

每只音箱具有 30 W RMS，一对总计 60 W RMS。

如何将监听音箱连接到电脑？

使用 3.5 毫米迷你插孔 或 RCA 线缆将电脑的音频输出连接到主音箱（带有控制按钮的那只）的相应输入。

如果没有声音怎么办？

检查线缆是否连接牢固，音量是否未调至最低，以及音频设备是否正在播放。此外，确认 电源 LED 灯是否亮起。

如何清洁 iLoud Micro 监听音箱？

关闭音箱电源，用 柔软干布 清洁外部。请勿使用液体或研磨性清洁剂。

可以使用电池为监听音箱供电吗？

不可以，音箱需要通过随附的交流适配器进行 电源供电。不支持电池供电。

待机功耗是多少？

待机功耗低于 0.5 W，符合能效标准。

如何更新监听音箱的固件？

固件更新通过 iLoud Micro App（适用于 iOS 和 Android）进行。通过蓝牙连接音箱，然后按照应用程序中的说明操作。

监听音箱是否支持壁挂安装？

音箱底部有 螺纹孔，兼容标准壁挂支架。请查看手册了解规格。

iLoud Micro 监听音箱的保修期是多久？

标准保修期为 2 年，涵盖制造缺陷。在某些国家可能更长。请咨询授权经销商。

用户手册 iLoud Micro IK Multimedia

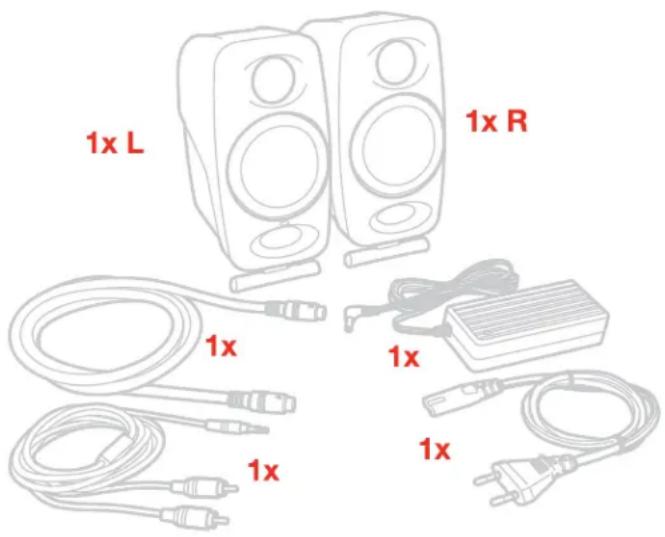

• iLoud Micro Monitor音箱
• 电源适配器
• 音箱连接线
• RCA线材
• 快速启动指南
• 注册卡

这是一对便携式录音棚监听音箱，带有专业品质的双功放设计，其真实的线性频率响应提供诚实而精确的声音。iLoud Micro Monitor由四个放大器输送一个组合50 W RMS的功率驱动。通过两个3/4”高音单元和两个3”低音单元，每个音箱都提供清晰、卓越的低音响应。

这些功能因板载的56位DSP处理器而得以增强。它让你完全控制音箱的性能，带来非常精确和详细的声音，这在考量的尺寸和价格内是难以实现的。

它能够调整以配合不同的播放情况，这得益于其扬声器的两个可定位的倾向角度和三个专用的EQ开关：低频、高频和“自由场”/“桌面”补偿开关。这些开关让你优化它的声音，配合你的听音环境。

它还配备了一个全方位的音源选项，包括蓝牙流以及RCA和1/8”输入。

iLoud Micro Monitor可完美用于混音、母带处理、作曲、创作、苛刻的听音环境，以及各种情况下的使用，无论是旅行途中，在家或在录影棚。

注册你的iLoud Micro Monitor

通过注册，您可以访问技术支持，激活您的保修并收到免费的JamPointsTM添加到您的账户。JamPointsTM让您在以后购买IK产品时享受优惠！注册也让您能够了解到所有最新软件更新和IK产品的信息。

注册网址：www.ikmultimedia.com/registration

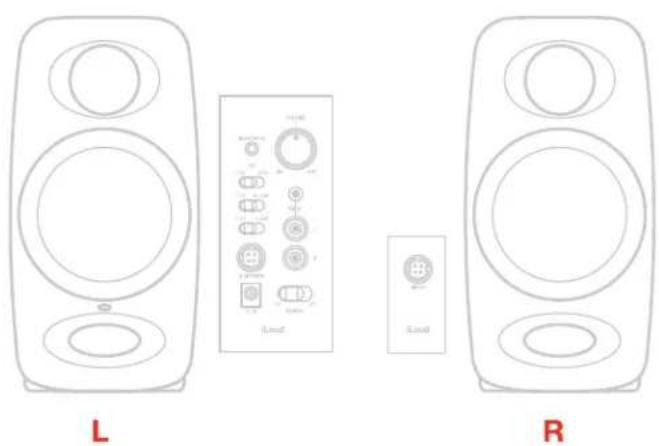

安装和设置

我们建议使用高品质音频线以保证最佳的性能。一定要确保音箱稳定的放置在坚实的平面上。请注意，音箱需要几天才能达到最佳的声音性能。

1. 确保iLoud Micro Monitor的音量控制设置为最低。确保后面板上的ON/OFF开关是OFF状态。

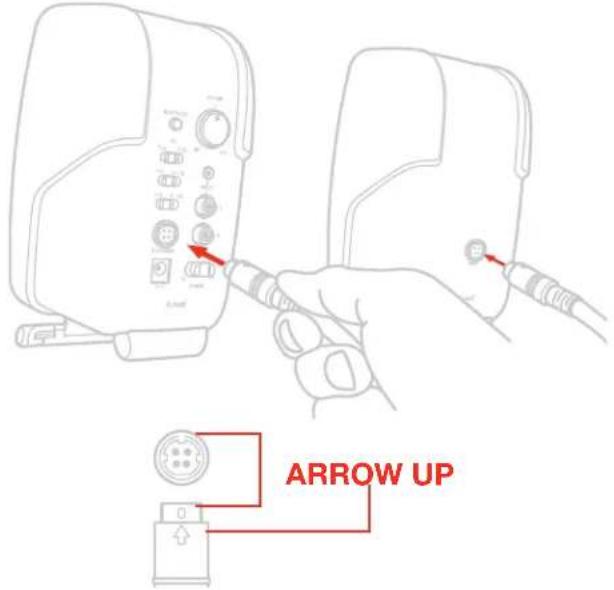

1. 使用配备的连接线材连接音箱。

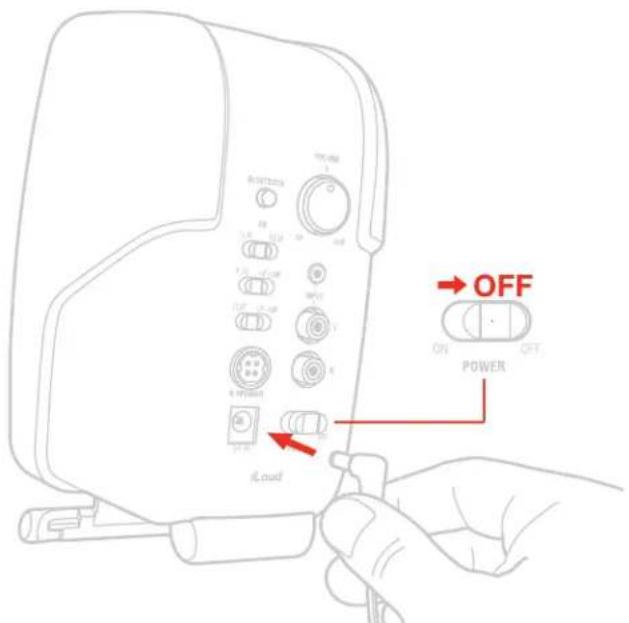

1. 连接配备的电源适配器到左音箱的DC接口

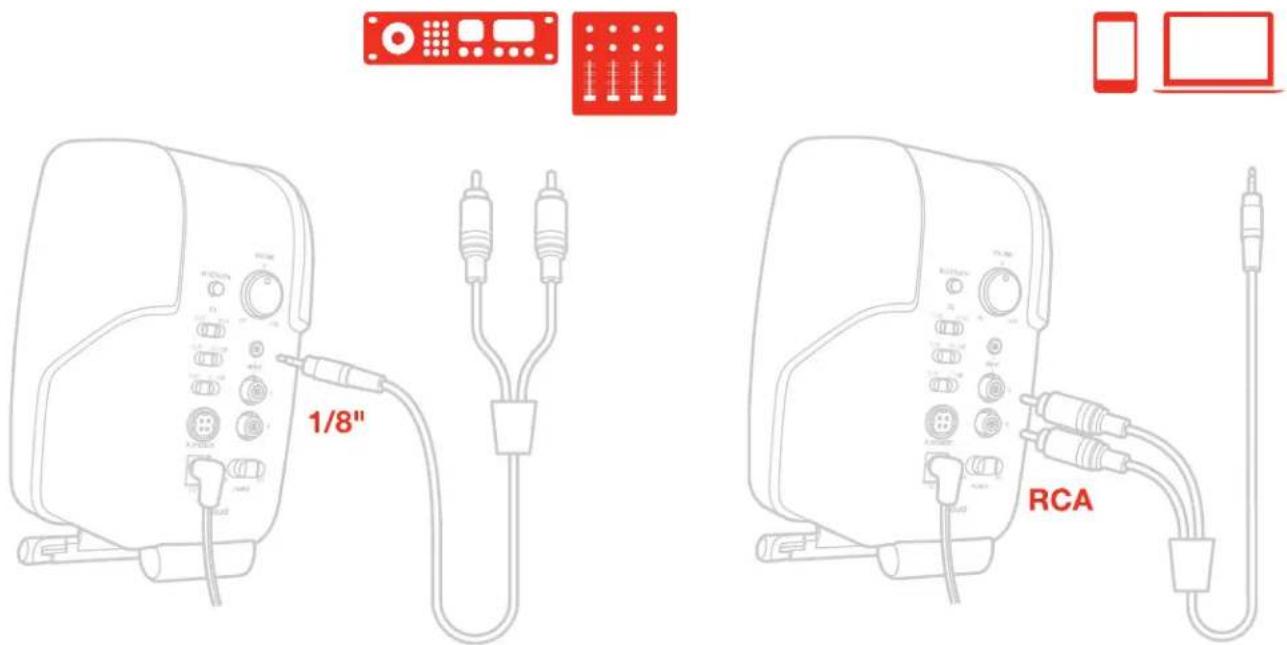

1. 将音源连接到左音箱。可以使用3.5mm接口输入或非平衡RCA立体声输入。

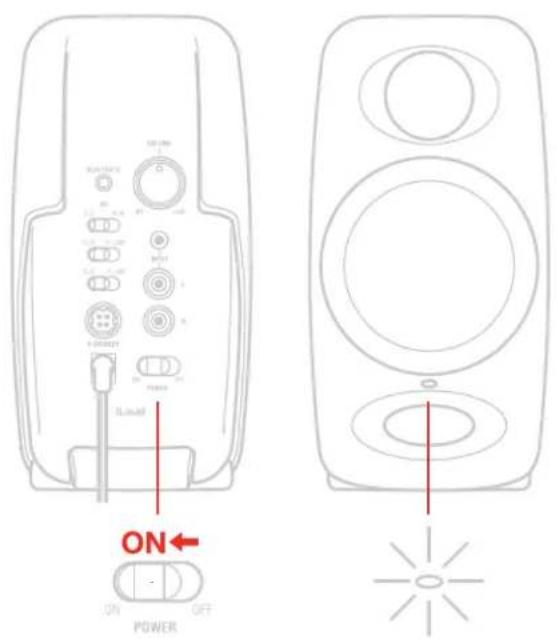

1. 打开左音箱上背面的ON/OFF开关

1. 同样可以通过蓝牙无线连接到iLoud Micro Monitor播放音频

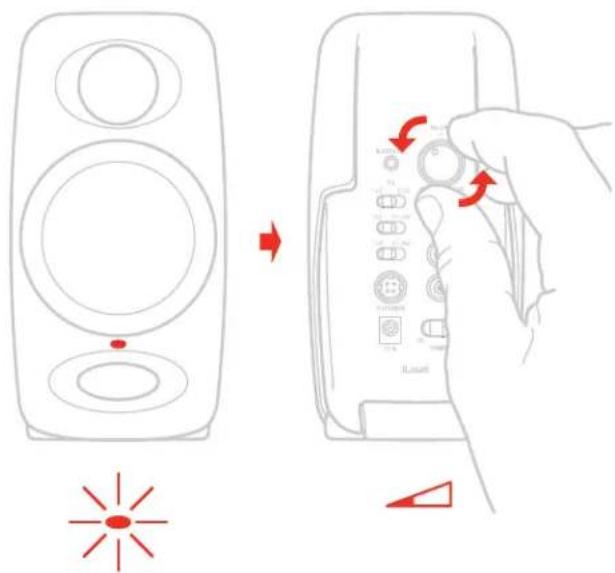

1. 从您的音源播放音频并缓慢转动iLoud Micro Monitor 的音量旋钮调整到舒适的音量大小。

1. 如果需要，可以通过左音箱背面的专用控制调节音箱的响应。

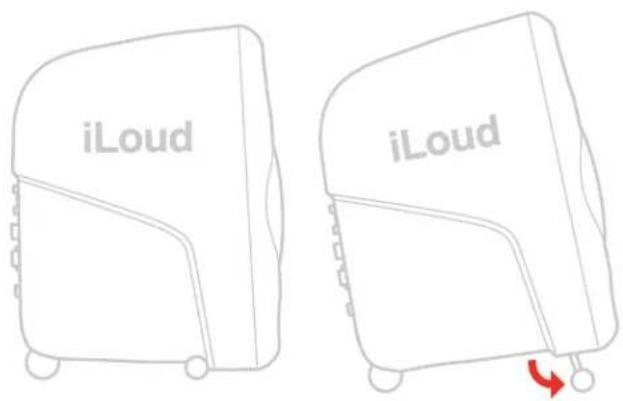

2. 如果需要调整音箱的角度，可以使用底部的支架。

注意：在连接音源和开启前，记住“后开机，先关机”的原则来给音箱供电。当启动系统时，先确保所有线材都已经连接了，打开你的混音台/接口和其他设备，然后最后打开你的iLoud Micro Monitor。当关闭系统时，先关闭iLoud Micro Monitor的电源然后再关闭你的混音台/接口和其他装备。

控制面板

音频输入

这组RCA接口让你可以连接任何线性音源（例如：混音台/音频接口平衡/非平衡线性输出）到左右声道。

3.5mm AUX 非平衡输入

这个非平衡线性输入让你可以连接立体声非平衡音源（例如：电脑立体声输出，播放器立体声输出，手机/平板电脑立体声输出）

音箱连接端口

这个接口（在每个音箱后面）让你可以连接主音箱（左音箱）和副音箱（右音箱）。它是一个4-pin 接口：这样可以在给音箱供电的情况下同时传输高频驱动和低频驱动。

蓝牙配对

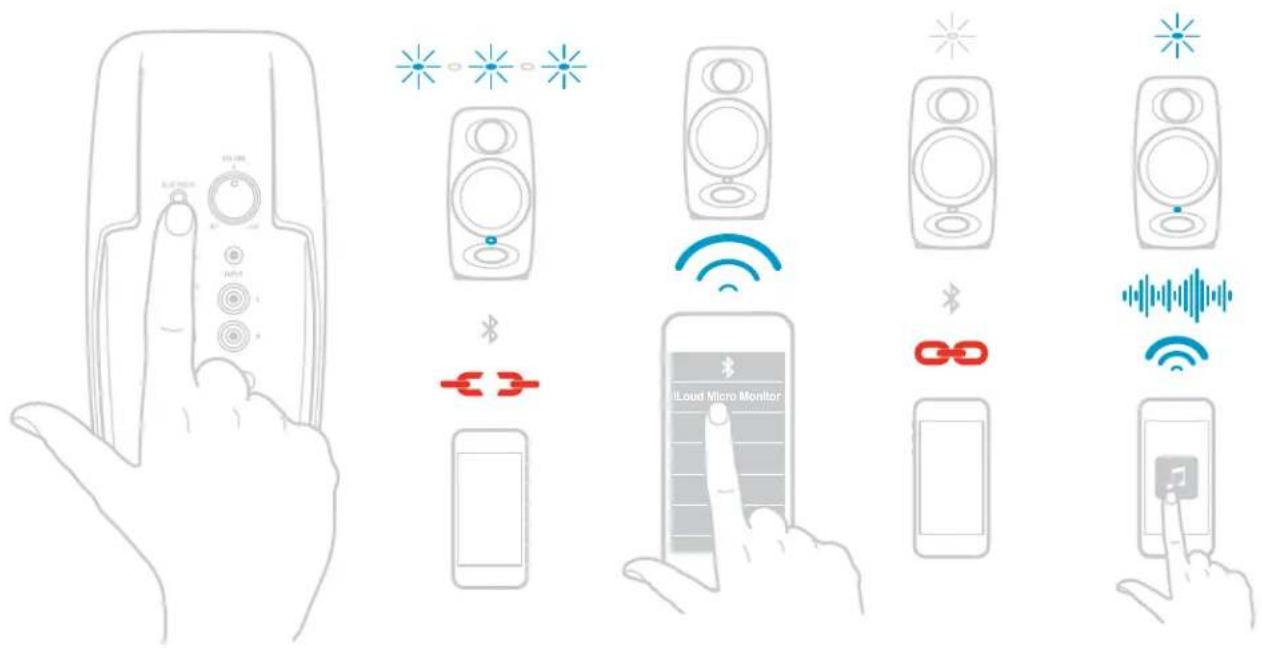

iLoud Micro Monitor 使用蓝牙来从设备无线传输高品质音频信号，在使用iLoud Micro Monitor 播放之前需要先进行配对，来匹配连接您的设备：

• 将背部面板的音量控制旋钮调节到 -INF 的位置
• 打开您的iLoud Micro Monitor电源并开启需要连接蓝牙的设备：点击左音箱背部的PAIRING按钮来将设备变为可发现状态，设备前面板的指示灯将缓慢闪烁蓝灯。
• 在您的蓝牙设备设置中，允许其“扫描”可用设备。
• 在蓝牙可用设备列表中，选择“iLoud Micro Monitor”设备。
• 当iLoud Micro Monitor 的指示灯回到白色的固定状态表示配对已经完成，现在你可以使用iLoud Micro Monitor来播放音源：当有音源输入后LED指示灯变为蓝色。
• 当您的蓝牙音量开启后，播放一些音乐并缓慢的加大iLoud Micro Monitor的音量直到它达到您想要的效果。

音量

电源开关：这个拨动式开关让你可以开启和关闭iLoud Micro Monitor电源。

DC IN: 连接电源适配器（附带）到设备

重要：当您连接/断开电源适配器的时候，确保电源开关保持在OFF（关闭）状态。

声学设置

这三个位于背部面板的开关可以帮助您将iLoud Micro Monitor在不同的声学环境中调整到最佳状态。

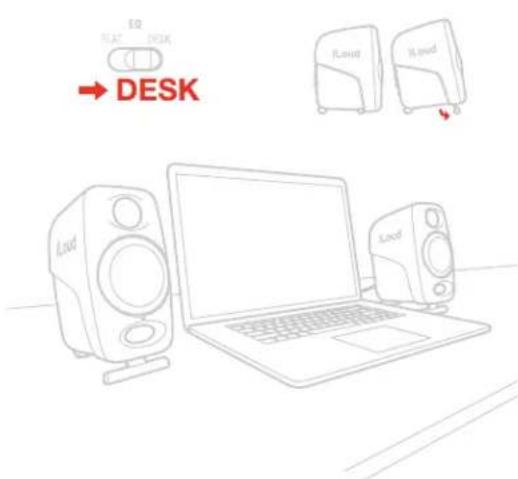

桌面滤波器

此开关设置陷波滤波器以补偿控制台或桌面的典型声学效果，在较低的中频中改变了峰值的结果，Desktop 开关激活了钟形陷波滤波器，在1kHz到10kHz以及-1dB低于400Hz的区间+3.5dB。

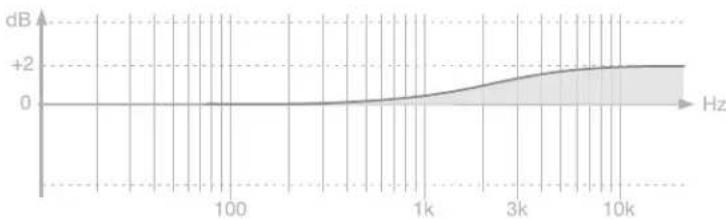

高频滤波器

这个开关通过使用搁架式EQ来控制高频等级，等级可以设置为0bB或+2dB（高于4kHz）

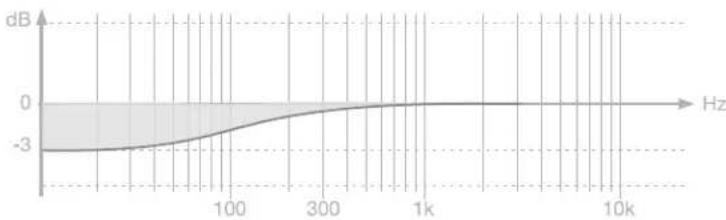

低频滤波器

这个开关通过使用搁架式EQ来控制低频等级，等级可以设置为0db或-3dB（250Hz以下）。该滤波器用于调整侧壁和天花板的邻近效应。当您的房间因为声学问题对音频造成影响时可以使用这个滤波器。

LED

位于左音箱正面的LED用于显示iLoud Micro Monitor的重要状态信息：持续白色：iLoud Micro Monitor 电源已开启

持续红色：限幅

蓝色闪烁: iLoud Micro Monitor 正在和蓝牙设备配对

持续蓝色：以连接的蓝牙设备正在输入音频信号到音箱

驱动

低音单元

低音单元采用了一个定制3”纸锥来提供平衡的中频和低频响应。

高音单元

通过使用特别开发的3/4”丝球搭配钕磁铁，高音单元在高频范围内可以带来及其自然的响应。

低频倒相口

位于前面板的这个洞口为倒相口，它的设计是用来释放低频信号并加强整体的低频响应。

音箱放置

请确保没有任何障碍物放置在音箱和您的耳朵之间，您应当确保可以完整的看到音箱。iLoud Micro Monitor 的设计采用了垂直的模式，音箱必须放置在坚固的平面或支架上。

请注意音箱附近的物品震动将会影响音色。

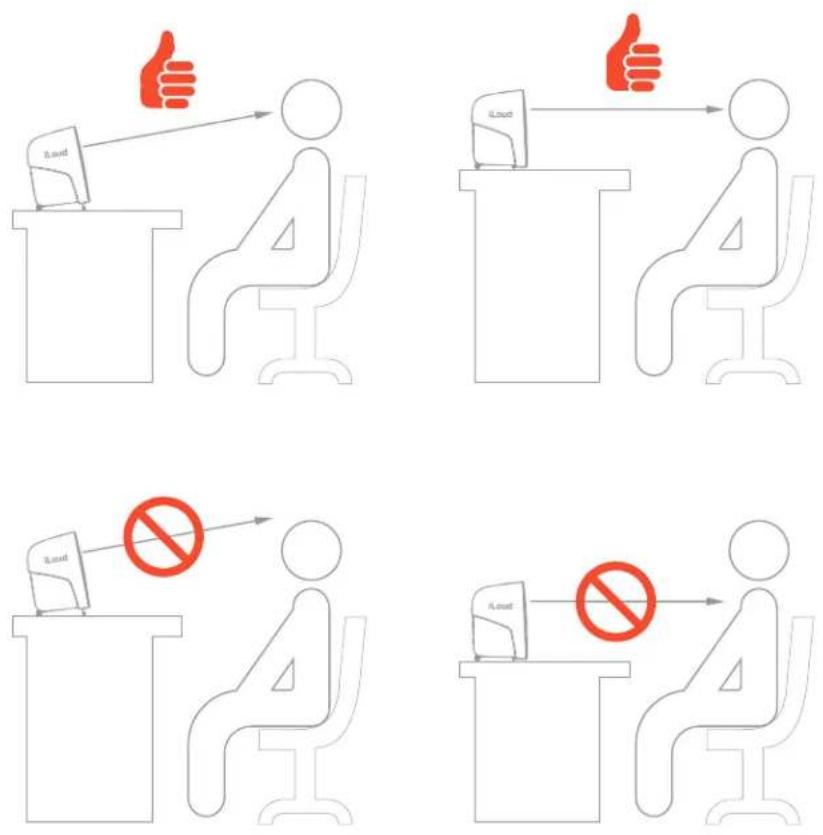

桌面定位

位于高音单元和低音单元的中点应当摆放在和耳朵大约一致的高度，如果您需要将音箱放置在特别矮或特别高的位置，音箱的角度需要相应的调整。如果音箱的放置位置低于耳朵，您可以使用音箱底部的支架调整，同时也改善了扬声器和桌面的声学耦合。

听音位置

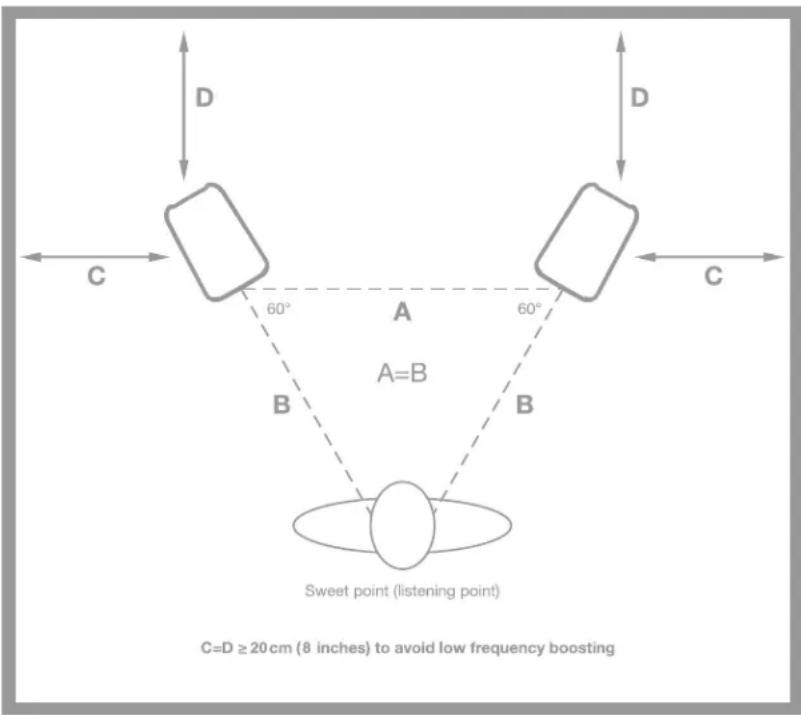

当您使用iLoud Micro Monitor 搭配立体声软件使用，最佳的听音位置应该位于等边三角形上。这意味着您的听音点（sweet point）将落在等边三角形的顶点上，2个音箱应该分别位于等边三角形的另外两个顶点。此外，一个对称的位置同样重要：应用于两个音箱的间距以及和墙面、天花板、地板的间距。为了得到一个对称的立体声图像，对称的反射同样重要：我们建议和墙面至少保持20 cm（8英寸）的距离，来避免低频堆积。

房间的声学在监听系统的表现中起到关键的作用，建议您至少对您的环境做最基本的声学处理。搭配正确的监听音箱位置摆放，可以提高听音的线性和精确度。

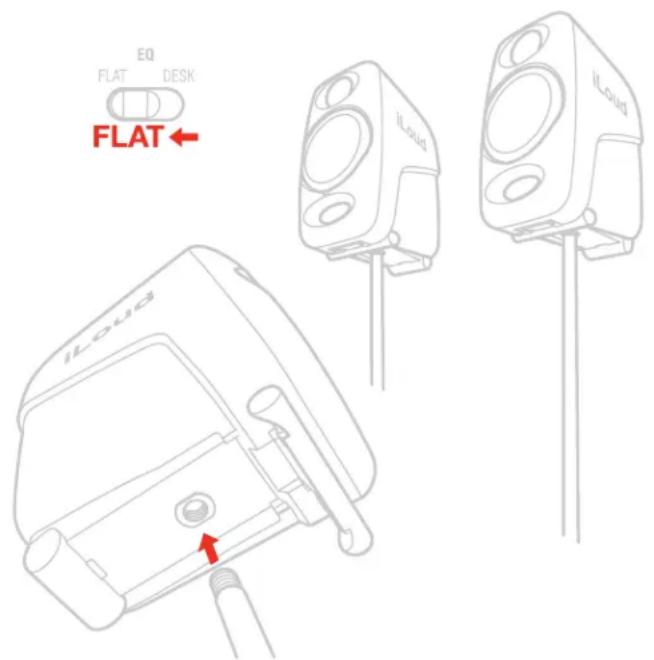

麦克风支架安装

因为有了音箱底部的麦克风支架接口，iLoud Micro Monitor 可以连接到任何标准3/8”麦克风支架上。这让你可以将音箱摆放在完美的高度，更重要的是，减少了桌面（或外壳）的反射，提升音箱的频率响应/线性。

故障排除

我已经连接了我的设备到iLoud Micro Monitor，但是没有声音。

确保您调整过iLoud Micro Monitor的音量控制按钮或调整设备的音量控制。

声音失真

当可辨认的失真发生时，请调低音箱的音量或调低音源的音量。

规格参数

类型：2路供电，双功放，录音棚监听音箱

最大SPL @ 50cm（使用双音箱播放，从100Hz到10kHz平均正弦波）：107dB

功放数量：4

功放类型：D类

总输出功率（双音箱）：70W（峰值）-50WRMS

低音单元输出功率（单音箱）：18W RMS

高音单元输出功率（单音箱）：7W RMS

系统总延迟（蓝牙输入）：155 ms （取决于播放主机，使用iPhone 6S/iOS 10.0.1测试）

接口：2x RCA 非平衡输入；3.5mm AUX 立体声输入（非平衡）；4-pin 音箱连接口

请访问www.ikmultimedia.com/warranty 查看完整的保修政策
