CVM-WS50C - 接收器 Comica - 免费用户手册
免费查找设备手册 CVM-WS50C Comica PDF格式.
| 产品类型 | 无线麦克风接收器 |
| 品牌 | Comica |
| 型号 | CVM-WS50C |
| 通道数量 | 6 (0-5) |
| 无线频率范围 | 520.00 MHz - 526.00 MHz |
| 信噪比 | >65 dB |
| 接收灵敏度 | -95 dBm |
| 声音延迟 | <20 ms |
| 音频失真 | <0.5% |
| 频率响应 | 20 Hz - 18 kHz |
| 音频输出接口 | 3.5 mm |
| 电池类型 | 聚合物锂电池 3.7V, 1150mAh |
| 电池续航 | 最长8小时 |
| 充电接口 | Micro USB |
| 尺寸(接收器) | 104 x 57.6 x 16.3 mm |
| 工作温度 | 0°C 到 +50°C |
| 存储温度 | -20°C 到 +60°C |
| 智能手机兼容性 | iOS 和 Android(iPhone 7 及以上需使用原装转接头) |
| 工作距离 | 最大60米(开阔区域),30米(有障碍物) |
| 特殊功能 | LCD显示屏,无级音量调节,实时音频监听,内置手机支架,1/4英寸三脚架/手柄螺纹,附带桌面三脚架 |
| 包含配件 | 3.5mm音频麦克风,TRRS音频输出线,USB充电线,腰带夹,防风罩,便携包,用户手册,保修卡 |
| 清洁与维护 | 保持干燥环境;避免雨淋或潮湿;用软布清洁 |
| 安全注意事项 | 避免暴露于雨水/潮湿环境;远离其他UHF发射器和广播电台以防干扰;使用时将手机设置成飞行模式 |
常见问题 - CVM-WS50C Comica
用户关于以下问题的提问 CVM-WS50C Comica
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 接收器 免费PDF格式!查找您的手册 CVM-WS50C - Comica 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 CVM-WS50C 品牌 Comica.
用户手册 CVM-WS50C Comica
感谢您购买Comica/科唛WS50手机专用无线麦克风。
WS50是一款创意型内置手机夹手机专用无线麦克风,此款麦克风内置聚合物锂电池,采用UHF无线调频技术及LCD高清段码屏,共计6频道、接收端无级可调音量,并融入了电量检测、拾音动态显示、实时监听等多种功能,工作距离高达60米(有障碍的地方30米),辅助您手机进行视频录制并达到专业级视听效果。
为保证产品的顺畅使用及安全,请在使用前严格阅读本说明书,并正确组装及操作。
产品主要功能
.6频,工作距离可达60m(空旷距离,有障碍距离可达30m);
.一体式金属材质手机夹;
.LCD 显示屏可显示频道及声音动态;
.无级音量可调;
. 可实时监听;
. 可延展外接LED灯、手柄、脚架、冷靴等;
. 内置可充电锂电池;
. 轻便方便携带;

6频道

工作距离高达60m

一体式金属材质手机夹

无级音量可调

实时监听

锂电池

LCD段码屏
WS50A附加功能:可拆卸电子手柄,智能化视频控制;
WS50B附加功能:可拆卸普通手柄
WS50C附加功能:可以配套用于桌面直播的无线音频传输
注意事项
.本产品兼容IOS和Android系统,搭配iPhone7以上手机使用时,需使用原厂转接线;
.该麦克风配合IOS系统(Iphone)的手机使用时,在录音及视频模式下均可正常工作;
.该麦克风配合Android(安卓)系统的手机使用时,录音模式下均可正常工作,视频模式下部分手机会出现不兼容情况;(此时建议使用第三方视频软件,如:乐秀,美拍,小影等)
.为了避免使用过程中出现信号干扰,请将手机设置为飞行模式;
.工作距离会受到周围环境的影响,使用过程中请尽量保持环境空旷无干扰,并关闭机身自身的WIFI;
. 使用时接收器不要靠近其它的UHF频段发射器、无线电台等干扰设备;
.请在干燥环境中对该产品进行储存;
.不要在雨中或潮湿环境中使用该设备,否则会有短路的危险;
包装清单
主体:

- 3.5Mic音频输入线
- TRRS音频输出线
- USB 充电线
- 腰带夹
- 防风毛
- 便携包
- 说明书
- 保修卡

①234

O

O

O

⑤678

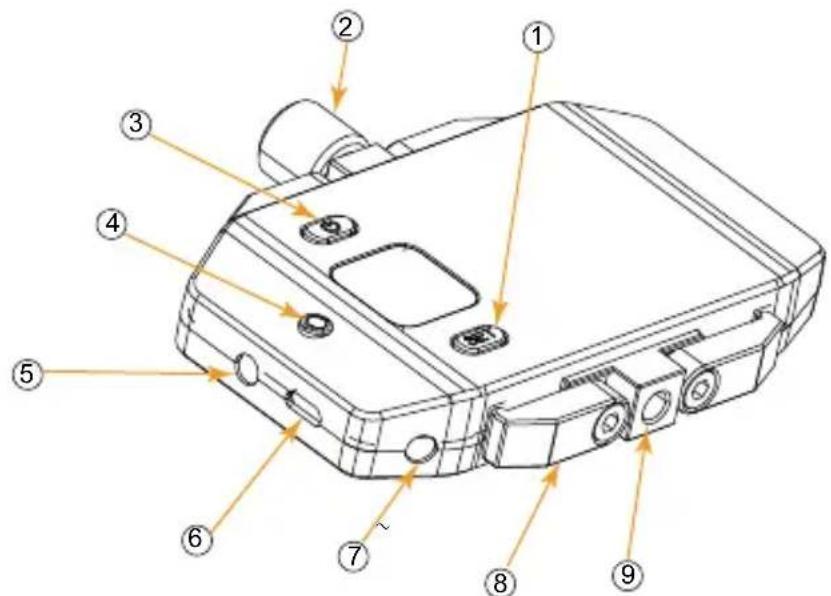

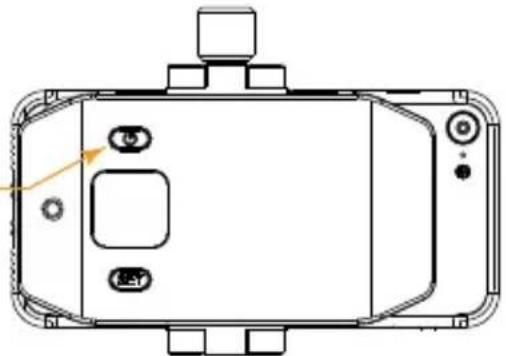

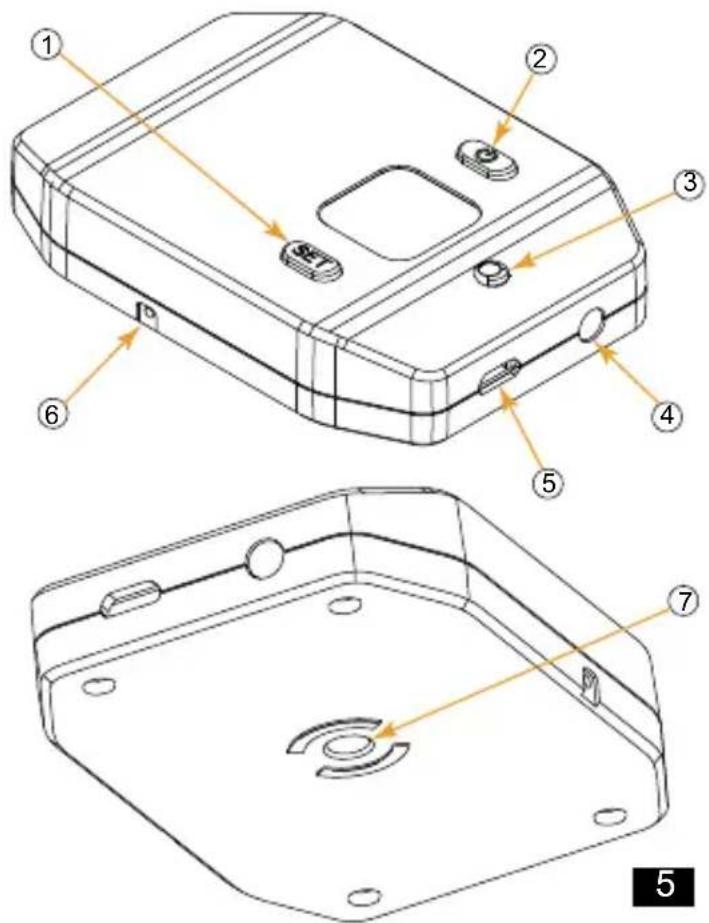

- Set调频按键
- 开关/静音按键
- 工作状态指示灯
- Mic音频输入接口/复位孔
- Micro USB充电接口
- 腰带夹插孔

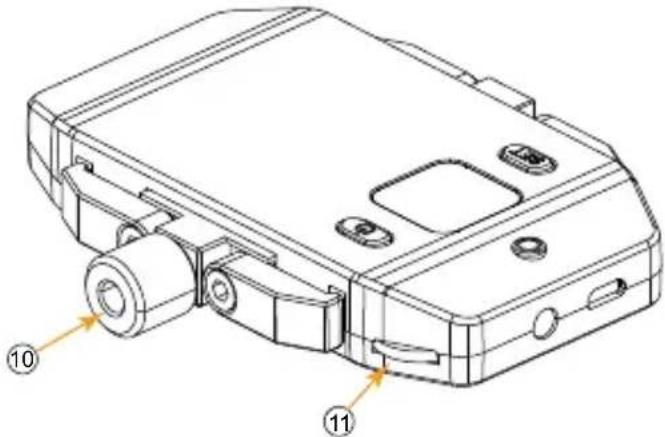

7.1/4螺口

复位孔作用:当产品功能程序出现紊乱无法进行正常调节甚至无法关机时,可使用适当的锥形工具插入复位孔下按进行功能复位。

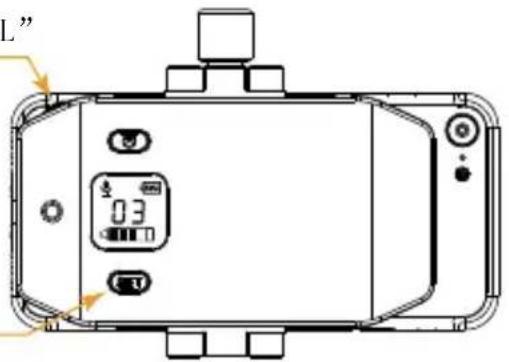

- Set调频按键
- 调节螺母
- 开/关按键
- 工作状态指示灯
5.3.5mm音频输出接口/复位孔 - Micro USB充电接口
7.3.5mm监听接口 - 手机固定夹
- 底部1/4螺口
- 顶部1/4螺口
- 音量调节旋钮

复位孔作用:当产品功能程序出现紊乱无法进行正常调节甚至无法关机时,可使用适当的锥形工具插入复位孔下按进行功能复位。

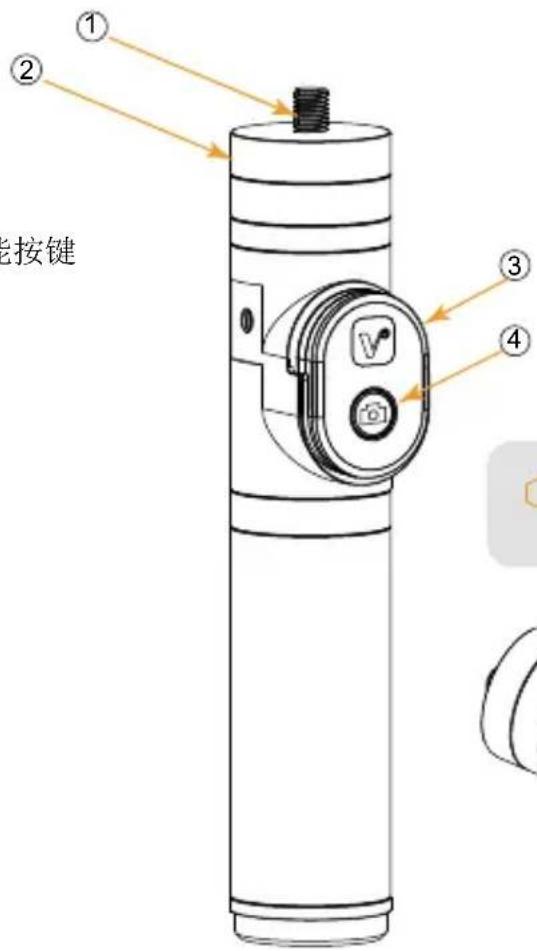

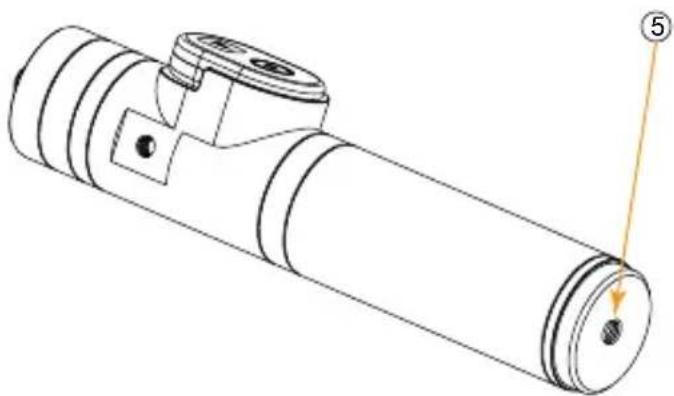

1.1/4螺牙
2. 调节螺盘
3. 蓝牙遥控器
4. 遥控器开关/功能按键
5. 底部1/4螺口


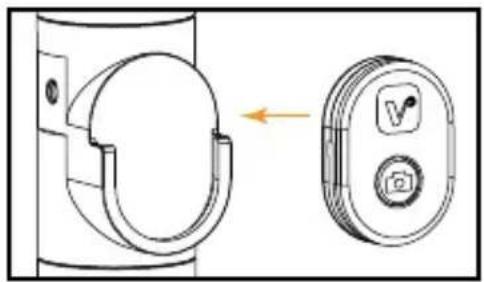

蓝牙遥控器可以取下来进行远程操控;蓝牙遥控器支持IOS和Android系统;

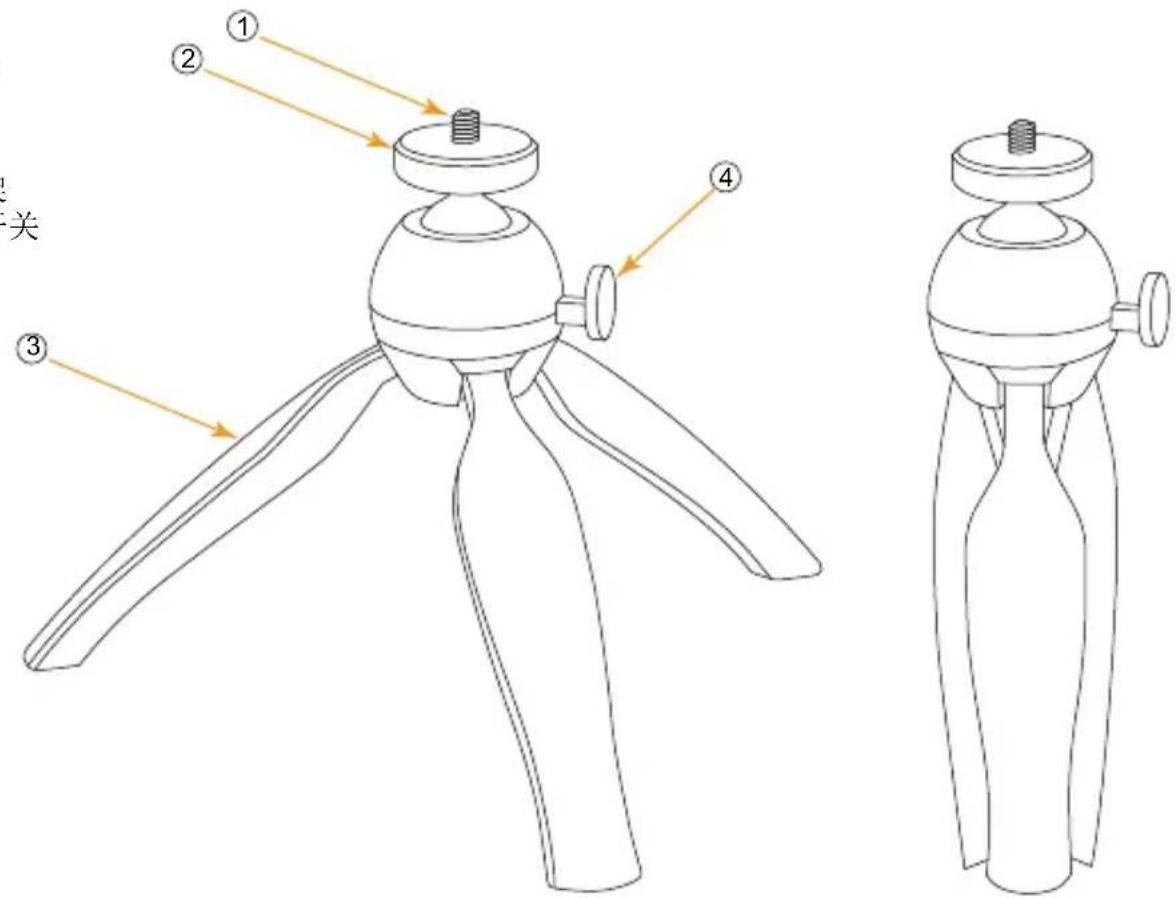

1.1/4螺牙
2. 调节螺盘
3. 可张缩脚架
4. 方向调节开关
发射器:

正常收音模式
静音模式
频道
音量动态显示条
接收器:
收音模式
频道
音量动态显示条
按键说明
| 发射器 | ![]() | 开关/静音按键 | 长按 | 开机/关机 |
| 短按 | 静音(开背景灯后生效) | |||
![]() | Set按键 | 短按 | 调频(0~5频道)(开背景灯后生效) | |
![]() | 复位孔/Mic输入 | 插入复位细针/插入Mic输入线 | 功能复位/录音 | |
| 接收器 | ![]() | 开关按键 | 长按 | 开机/关机 |
![]() | Set按键 | 短按 | 调频(0~5频道)(开背景灯后生效) | |
![]() | 复位孔/音频输出孔 | 插入复位细针/插入音频输出线 | 功能复位/音频输出 | |
![]() | 音量调节按键 | 左右轮播 | 调节音量大小 | |
| 电子手柄 | ![]() | 开关按键 | 长按2秒 | 开机 |
| 短按 | 拍照模式下按一下拍照;视频录制模式下按一下开始录制,再按停止 | |||
| 与手机配对成功后 | 长按2秒 | 连拍3秒 | ||
| 长按6秒 | 恢复出厂设置,可重新连接不同的手机 | |||
| 无操作 | 10分钟后 | 自动关机 | ||
指示灯定义
| 发射器 | 绿灯常亮 | 正常工作 |
| 红灯常亮 | 静音 | |
| 红灯闪烁 | 电池低电 | |
| 接收器 | 绿灯闪烁 | 未与发射器连接 |
| 绿灯常亮 | 与发射器链接成功 | |
| 红灯闪烁 | 电池低电 | |
| 电子手柄 | 蓝灯闪烁(开机后) | 没有与手机配对成功 |
| 绿灯闪烁 | 拍照/录像 |
安装及使用
发射器:

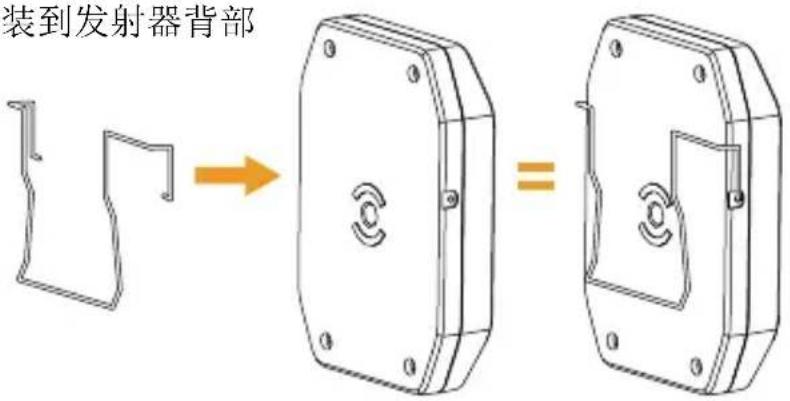

- 将腰带夹安装到发射器背部


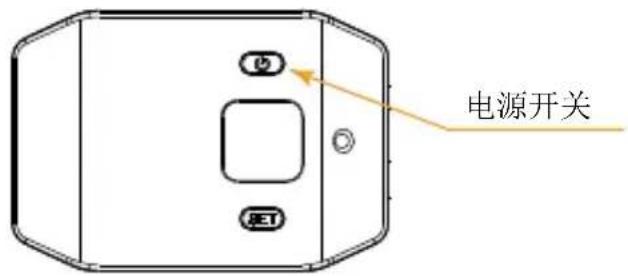

装到发射器背部- 长按电源开关打开发射器


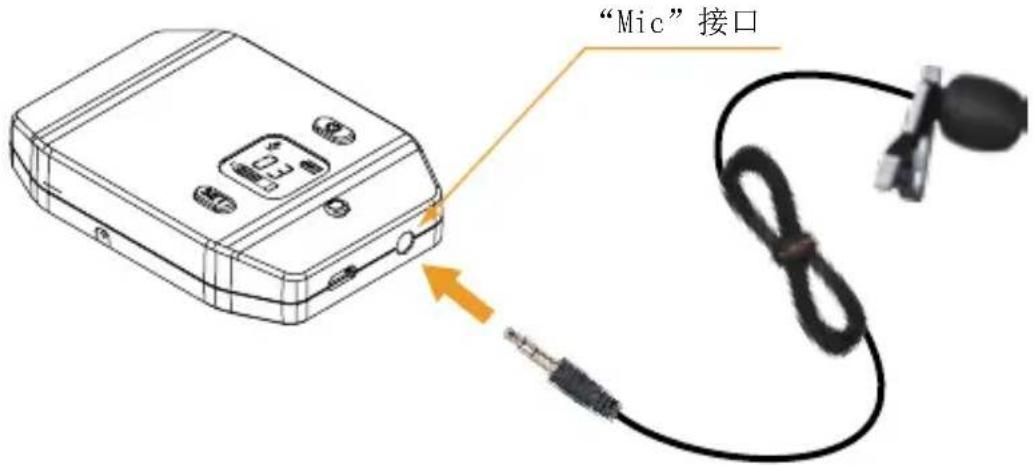

电源开关- 将3.5mm音频输入线插入“Mic”接口


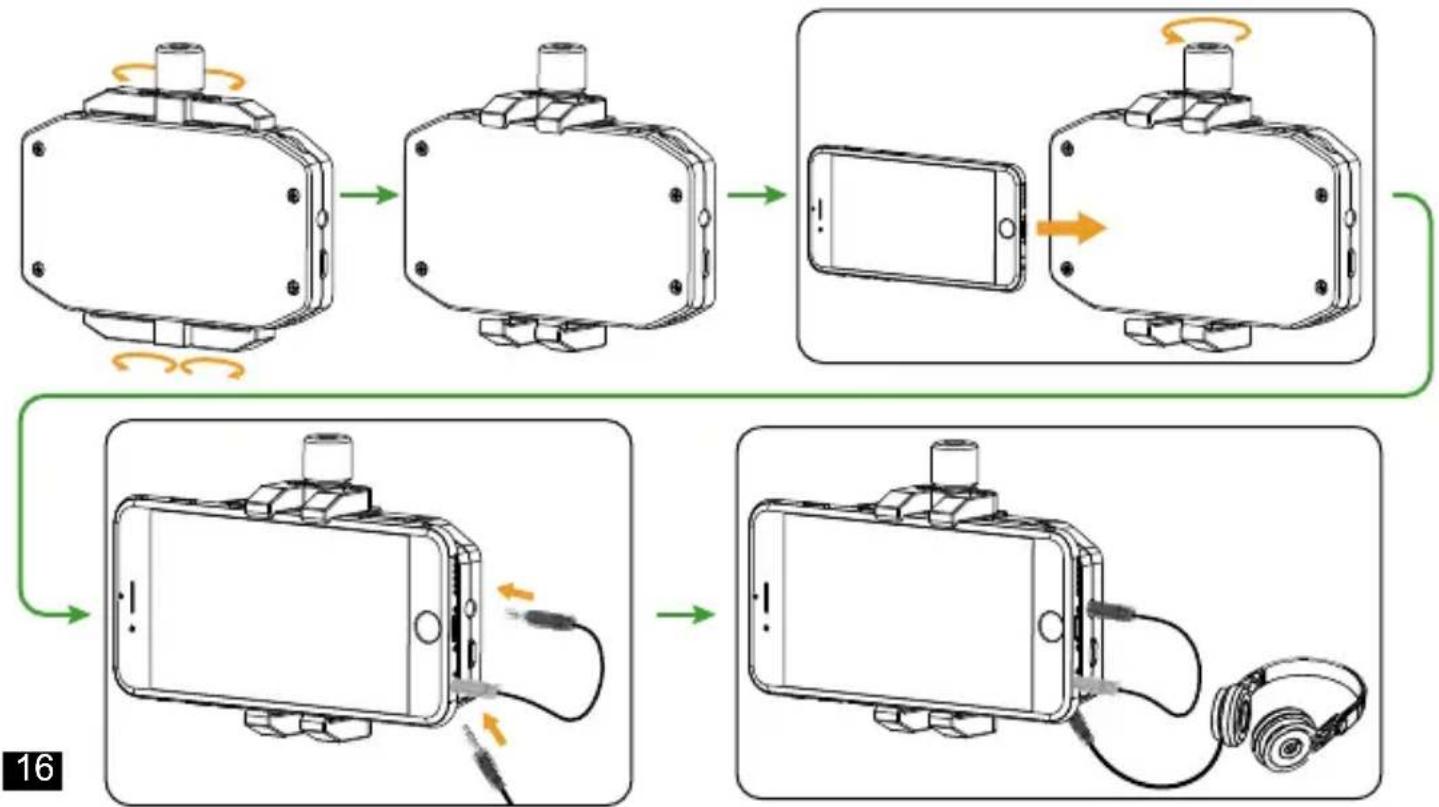

- 旋转手机夹的四个卡爪,逆时针旋转调整螺母至合适高度,将手机安装在卡槽内,将音频输出线一端(黑色)接入OUTPUT接口,另一端(灰色TRRS)端接入手机音频输入接口;根据需要可将3.5mm耳机接入监听口进行实时监听;
- 长按电源开关打开接收器;
电源开关

- 短按set设置频道与发射器一致,并通过音量调节按键VOL将音量调至最佳状态;
音量调节旋钮 “VOL”
“set”按键

发射器频道接收器频道

接收器频道与发射器匹配成功时,绿灯常亮。

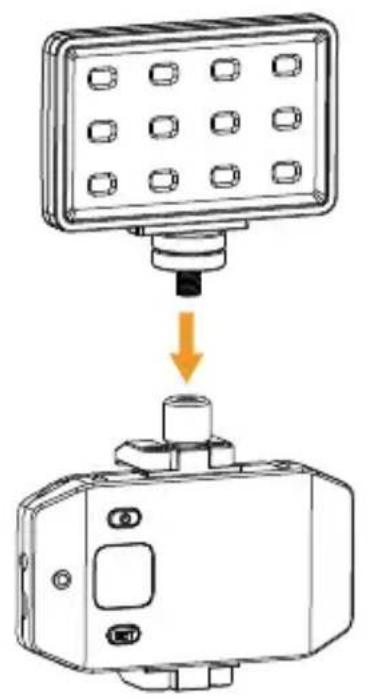

- 可外接LED补光灯等辅助设备;

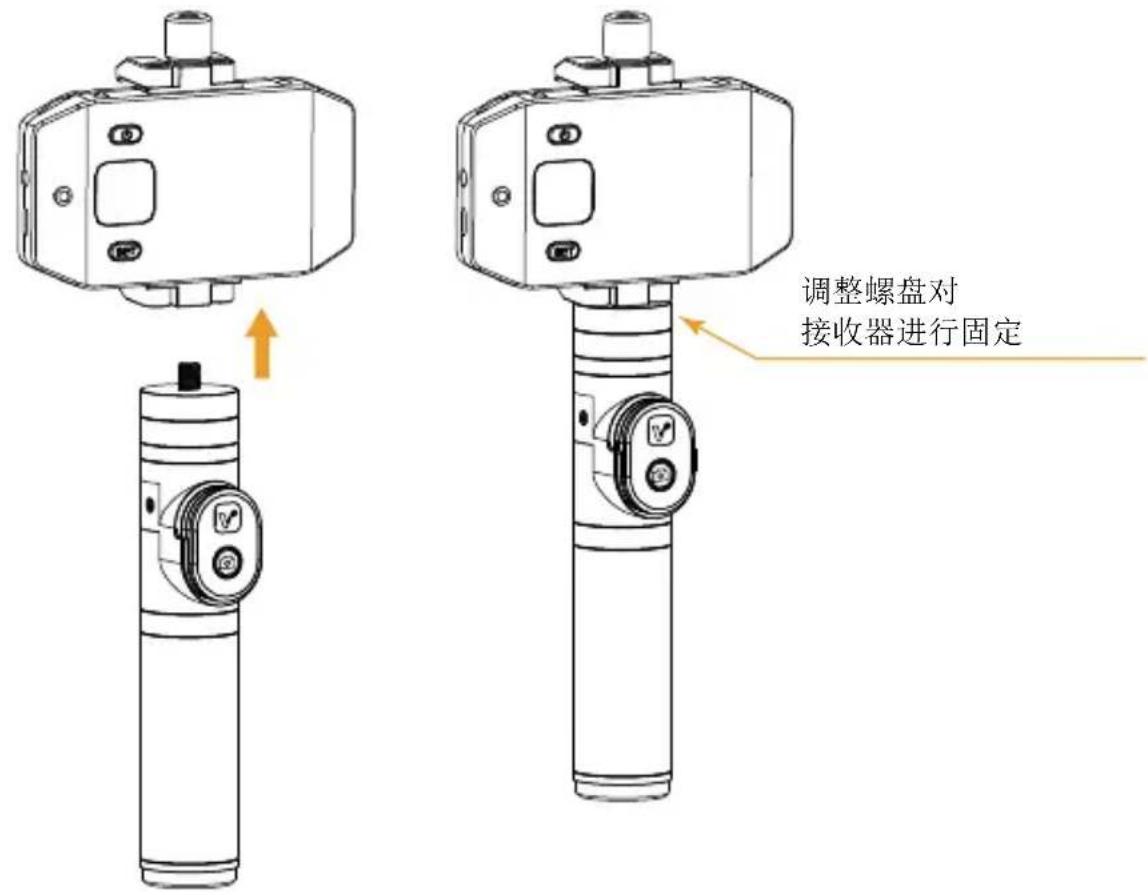

- 将电子手柄的1/4螺牙与接收器的螺口相连,通过调整螺盘对接收器进行固定;


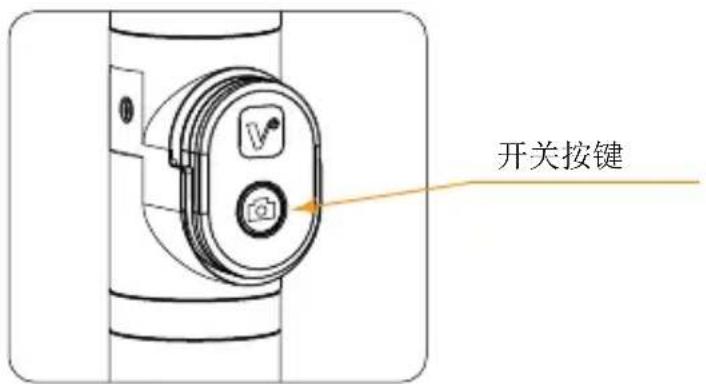

调整螺盘对 接收器进行固定- 长按2秒开关按键开机;
拍照模式下,按遥控器开关按钮进行拍照;
视频模式下,按一下开启视频录制,再按关闭视频录制;
桌面三脚架:

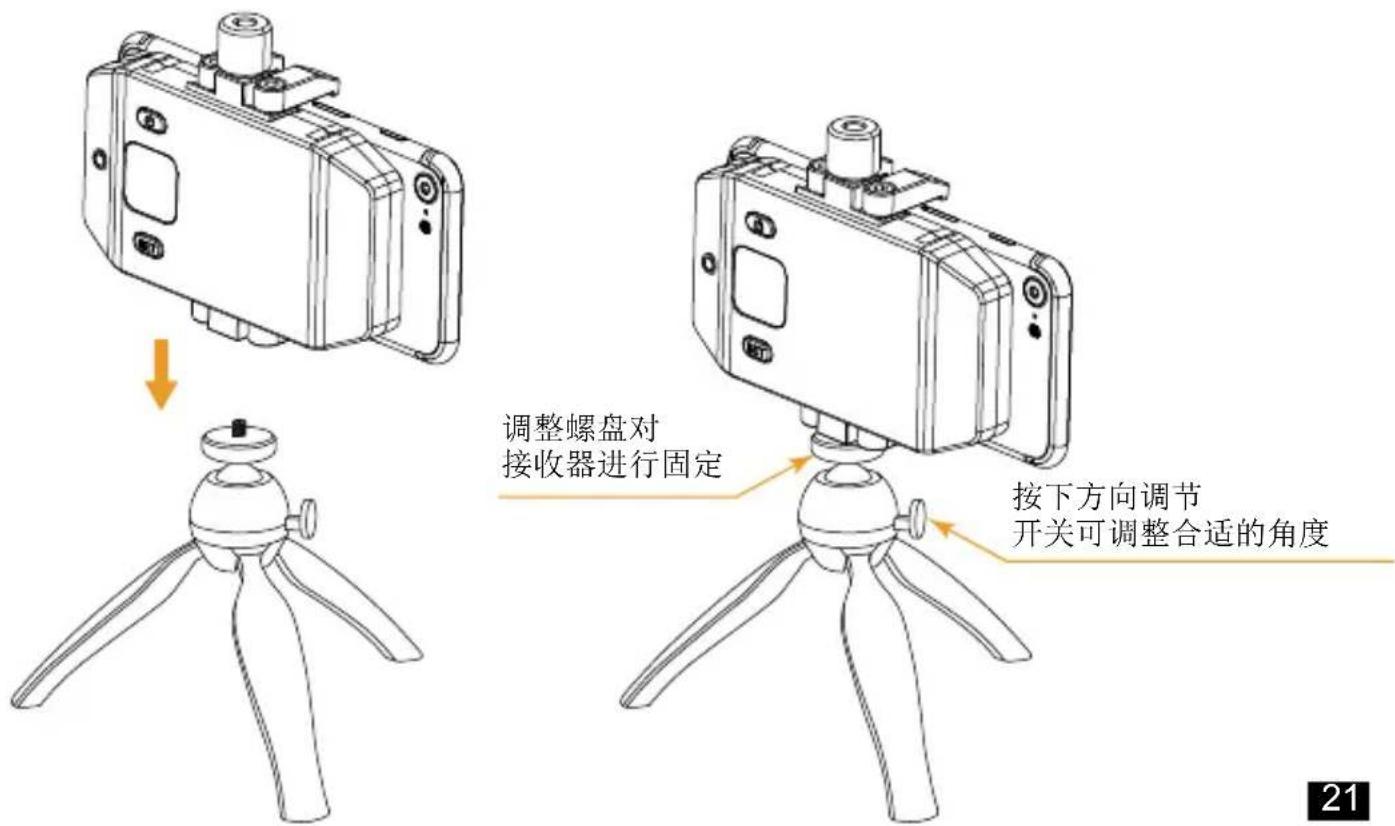

- 将接收器的1/4螺口与桌面三脚架的螺牙相连,通过调整螺盘对接收器进行固定,按下方向调节开关可调整合适的角度;
发射器:
| 频道数 | 6(0~5) |
| 载波频率 | 520.00MHz ~ 526.00MHz |
| 信噪比 | >65dB |
| 天线 | 1/4波长导线天线 |
| 发射功率 | 10dBm |
| 杂散辐射 | <-60dBc |
| 声音延迟 | <20ms |
| 音频失真 | <0.5% |
| 音频输入接口 | 3.5mm接口 |
| 电池 | 内置聚合物锂电3.7V 1150mAh |
| 续航时间 | 8小时 |
| 充电接口 | Micro USB |
| 尺寸 | 85 x 59 x 16.3 mm |
| 工作温度 | 0°C ~ +50°C |
| 存储温度 | -20°C ~ +60°C |
接收器:
| 频道数 | 6(0~5) |
| 载波频率 | 520.00MHz ~ 526.00MHz |
| 信噪比 | >65dB |
| 天线 | 1/4波长导线天线 |
| 接收灵敏度 | -95dBm |
| 声音延迟 | <20ms |
| 音频失真 | <0.5% |
| 频率响应 | 20Hz ~ 18KHz |
| 音频输入接口 | 3.5mm接口 |
| 电池 | 内置聚合物锂电3.7V 1150mAh |
| 续航时间 | 8小时 |
| 充电接口 | Micro USB |
| 尺寸 | 104 x 57.6 x 16.3mm |
| 工作温度 | 0°C ~ +50°C |
| 存储温度 | -20°C ~ +60°C |
蓝牙电子手柄:
| 蓝牙版本 | 3.0 |
| 有效距离 | 10米 |
| 电池 | CR2032 x 1 |
| 无操作自动关机时间 | 10分钟 |
| 尺寸 | 35 x 25 x 8.4mm |
