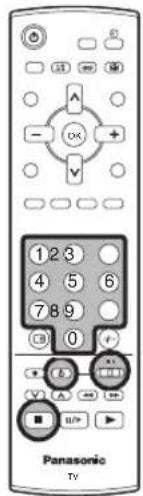

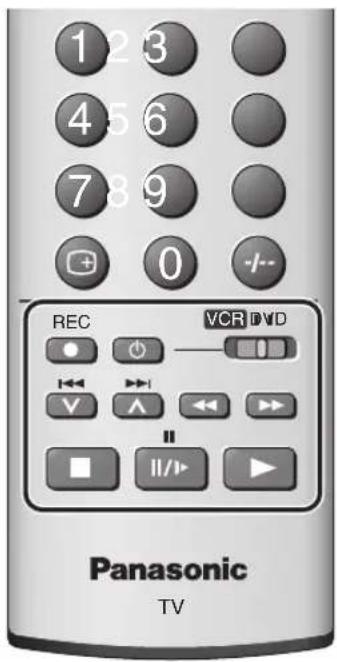

可以。将遥控器上的录像机/DVD选择开关拨到相应位置，然后同时按住录像机/DVD电源按钮和停止按钮，输入两位数的厂家代码（Panasonic录像机代码10-13，DVD代码70-71）。

出现雪花图像和杂音怎么办？

检查天线位置、方向或连接。确保使用75欧同轴电缆。如果问题仍然存在，重新调谐频道或尝试手动微调。如果是外部信号干扰，可尝试关闭附近荧光灯或电器。

用户手册 TC-20LA2H PANASONIC

请在使用本机之前，阅读下列说明，并保存以供参考。

中文

亲爱的松下电器顾客们：

欢迎您成为松下电器用户大家庭的一员。我们衷心希望此新型液晶显示屏电视机能给您带来永久的快乐。

为了使您的电视接收机取得最佳效果，在开始任何调节之前，有必要充分阅读这些说明，并将其保存好，以备将来参考。

也请保管好购货收据，并在该说明书封底留出的空白处记下本机型号和系号。

目录

附件 2

警告和注意事项 3

安装遥控器电池 5

使用液晶显示屏支架的方法 5

天线连接 6

声视频的连接 7

连接头戴耳机的方法 7

将监视器输出端子与其他设备连接的方法 ..... 8

连接 AV1 输入端子的方法

连接 DVD 输入端子的方法

电源的开／关 9

基本控制：顶面板和遥控器 10

使用屏上显示 11

语言 11

调谐 12

调谐菜单 12

频道选择 13

自动调谐 14

自动调谐（经由顶面板进行）…… 14

手动调谐 15

手动调谐（经由顶面板进行）…… 15

频道分配 16

图像 17

声音 18

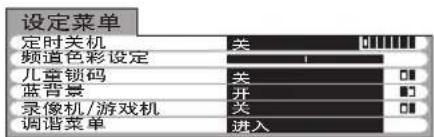

设定菜单 19

宽高比控制 20

静止 20

录像机／ DVD 操作 21

立体声／两国语声音选择 21

遥控器设定 22

故障排除指南 23

保养 23

规格 24

附件

核对是否所示的附件和物品已经齐全

□ 使用说明书

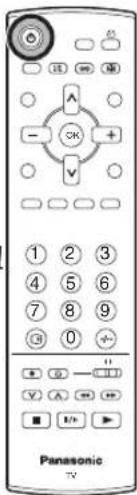

□遥控器 (N2QAJB000120)

遥控器用电池 (2 × R6(AA) 号）

警告和注意事项警告和注意事项

- 此电视机设计为使用交流110-240伏电源，50/60赫兹。

- 为防止因损坏而造成触电或火灾，切勿使此电视机遭受雨淋或过度受潮。不要将水滴到或溅到电视机上，也不要将诸如花瓶等盛有液体的物品放在电视机上面或上方。

- 勿将本机在水源附近使用（靠近浴缸等）。

- 在发生任何故障（屏幕空白、无声音、本机冒烟或异常气味）时，请拔出电源线。

如果有异物或水落入本机、本机摔落或机壳损坏时，请拔出电源插头。

- 小心不要损坏电源线。

- 如果您听见雷声时，勿触摸天线和本机。

- 在电源线或电源插头损坏或插头不能牢靠地插入插座时，请勿使用。

- 在连接任何其它设备之前，须“关”电源。

切勿卸下后盖，将其卸下时会触碰到带电的部件。内部没有用户能够维修的部件。

常时间将电视机用于电视游戏或家庭用电脑会在屏幕上留下永久性的“阴影”。遵守下列要点则可以减轻这种不可逆的液晶显示屏损坏：

• 将亮度和对比电平降低到最低的观看水平。
• 切勿长时间显示一静止图像，这会在液晶显示屏电视机的画面上留下一永久性的残像。
• 静止图像之例包括标志、录像游戏、电脑影像、文字电视广播和以 16:9 模式显示的影像。
• 这种液晶显示屏面板的损坏不属于操作缺陷，因此不包括在松下电器的包修范围内。

警告和注意事项警告和注意事项

- 此机型上的开／关开关不能完全切断电视机与电源的连接。连接或拆卸任何导线前或者长时间不准备使用电视机的话，请将电源插头从墙壁电源插座上拔下。

注意

当电视台停止播放而电视机没有关闭的话，30分钟后将自动进入待机模式。当电视机处于音像模式时，此功能不工作。

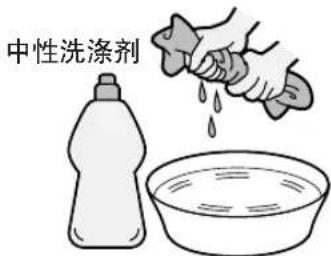

将电源插头从墙壁电源插座上拔下。可用软布浸上中性洗涤剂和水清洁机壳和液晶显示屏面板。切勿使用含有苯和汽油的溶液。

- 当环境温度低时，可能需要点时间图像才能达到正常的亮度，这并非故障。（过片刻后，图像就会达到正常的亮度。）

- 良好的通风可避免电气部件不会出现故障，因此建议即使将电视机放在壁橱内或棚架之间时也要在其四周留出至少10厘米的空隙。

- 不要将电视机置于直射阳光照射以及其他热源之处。为防止火灾，切勿将任何类型的蜡烛或明火置于电视机的上面或附近。

- 勿在本机上站立或搁置重物。对于有小孩的家庭，须特别小心。

将其置于观看舒适之处。不要将其置于阳光或其他明亮光线（包括反射）会照射到屏幕之处。 使用某些类型荧光灯可能会减小遥控器的遥控范围。 良好的通风可避免内部部件不会出现故障。要将其远离过热或过度潮湿之处。 为了获得最佳图像，切勿置于磁性设备（马达、风扇、其他扬声器等）的附近。

- 选购的外接设备

组件间的声频／视频连接可使用屏蔽视频和声频电缆。为了确保最佳性能，建议使用75欧姆的同轴架空电缆。电缆可由购买本机的经销处或电器商店购买到。购买任何电缆前，务必清楚所需要各种组件的输出和输入连接器的类型。还要确定所需要电缆的长度。

- 为获得最佳质量的图像

当液晶显示屏受到室外或照明器具的光线照射时，高对比度的图像可能不能清晰显示。请关闭液晶显示屏附近的萤光灯并将其置于不会受到室外光线照射之处。

安装遥控器电池安装遥控器电池

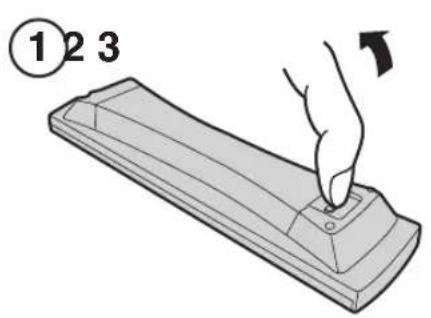

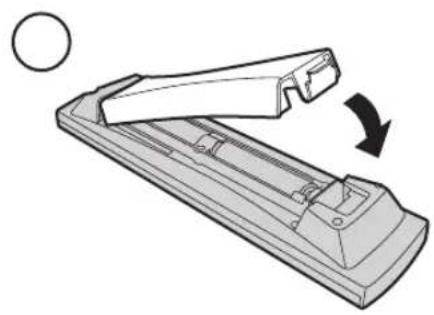

拉压钩簧，然后打开电池舱盖。

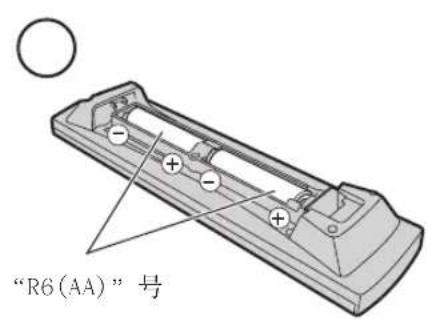

装入电池—要注意极性正确
(+ 和一极)。

这些电池形状和性能均不同，有时可能不能确保正常操作。

电池注意事项

电池使用不当会造成电解液泄漏，这会使遥控器腐蚀或引起电池爆裂。

请遵守下列事项：

1. 电池务必要两节同时更换。务必要用新电池来更换旧电池。
2. 切勿混用新旧电池。
3. 切勿混用不同类型的电池（例：“碱性”的“碳锌”电池）。
4. 切勿给电池充电，使其短路，解体，加热或将其燃烧。
5. 当遥控器不能灵敏或不能操控电视机时就需要更换电池了。

使用液晶显示屏支架的方法使用液晶显示屏支架的方法

将液晶显示屏调节成希望的角度。

液晶显示屏可调节成下列的方向：

向前 5°

向后 15^

向右 30^

向左 30^

(顶视图)

此液晶显示屏电视机仅供与下列选购件一起使用。

- 墙壁悬挂支架 TY-WK22LR1W

务必要请有资格的技术人员进行设置。

警告

- 切勿使用其他选购件。

与任何其他类型选购件一起使用均可能会导致无稳定性，这可能会造成受伤。

天线连接天线连接

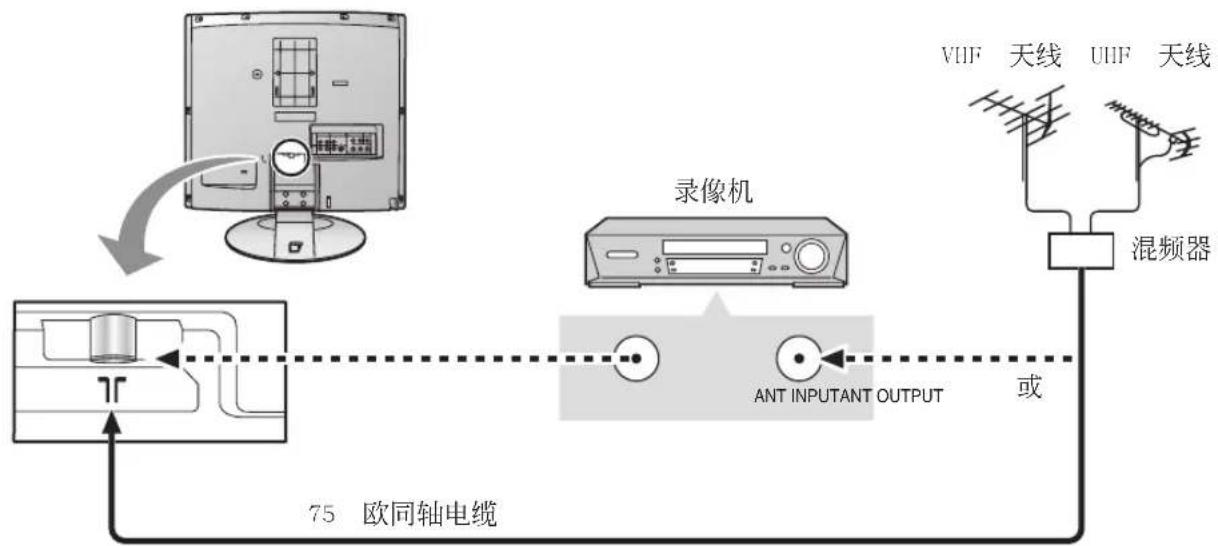

为了获得正常的 VHF / UHF 频道接收效果，需要使用一外接天线。为获得最佳的接收效果，建议使用一室外天线。

注意：

• 此处的追加设备、电缆和转接插头不属于本电视机的附件。
• 为获得最佳质量的图像和声音，需要一使用正确电缆（75欧同轴）和正确端接插头的天线。
• 如果使用共用天线系统，墙壁天线插座和电视机之间的连接可能会需要正确的电缆和插头。
• 贵地的电视维修服务中心或经销处可能会协助您获得贵地区特定的正确天线系统和附件。
• 涉及天线安装、现有系统升级或所需附件的有关任何事项以及费用均由您自行解决。

端子内

同轴天线插头

可将各种追加设备连接到此电视机上。以下页次将详细说明如何将外接设备连接至电视机的前面和后面。一旦连接上设备，请用下列步骤观看该输入：

按 TV/AV 钮。

在显示出屏上选择器键期间，按带有颜色的按钮来选择所要观看的音像讯源。

红色按钮：AV1

绿色按钮：AV2

数秒钟后，所出现的屏上显示器键将消失。如果要在没有显示出这些键时选择某个输入讯源的话，可按任何带有颜色的按钮，这些键将再次出现。

- 也可用电视机顶面板上的 TV/AV 钮来选择某个音像讯源。

反复按 TV/AV 钮直至变为所要观看的音像讯源为止。

- 当使用单声道录像机时，请将单声道声频电缆连接至AUDIO L（声频左）端子。

- 此处所示的追加设备和电缆不属于此电视机的附件。

注意：

可通过从“声音”菜单中选择“音量”来调节头戴耳机的音量。

声视频的连接声视频的连接

将电缆用线夹扎成一束将电缆用线夹扎成一束

1. 向上拉。

2. 将电缆放入后合上。

注意：

切勿将天线电缆和电源线放在一起以避免出现杂音。

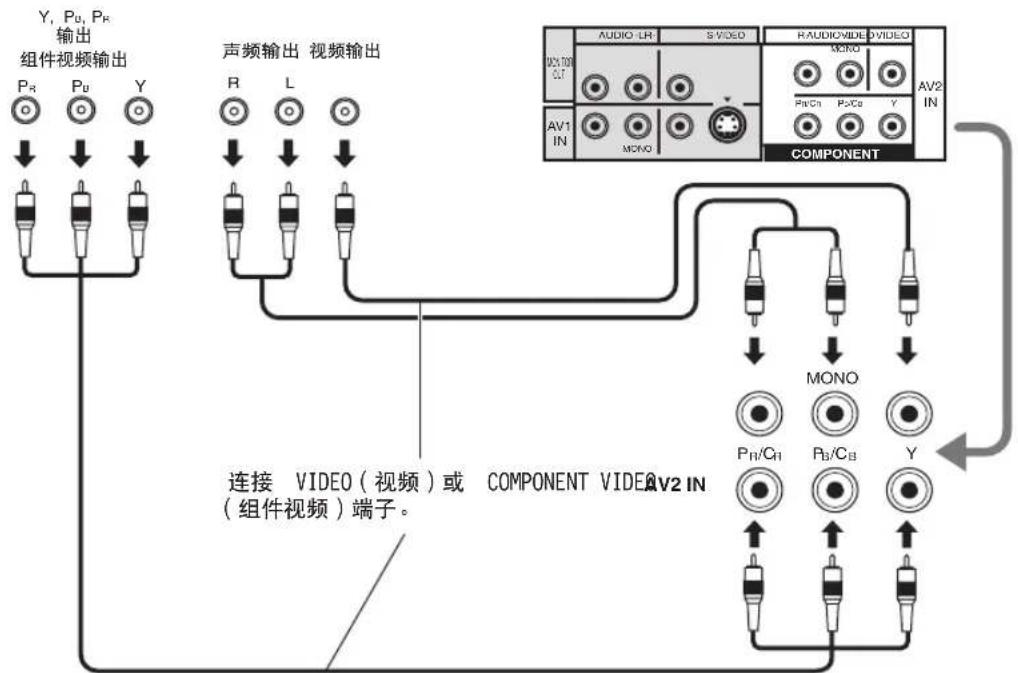


注意：
组件输入端子用于 525i 或 625i 信号。

电源的开／关电源的开／关

将电源插头连接到墙壁电源插座内。

按电视机上 📄 开关来打开电视机。

要将电视机切换为待机模式时 , 按遥控器上的钮。

如果电视机处于待机模式，可再次按 ☐ 钮开打开电视机。

注意：

• 只要本电视机的电源插头插在墙壁电源插座内，就会消耗一定的电力。
• 所示的电源插头为一个例子。

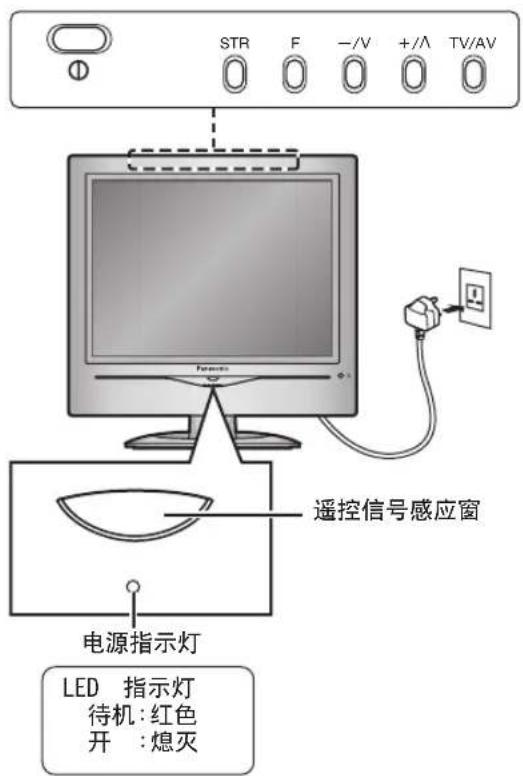

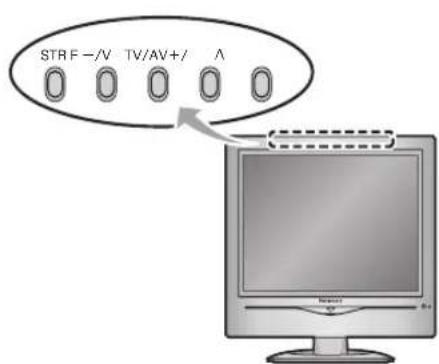

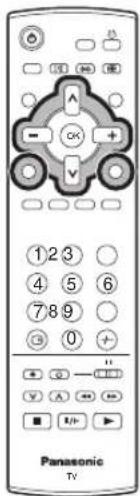

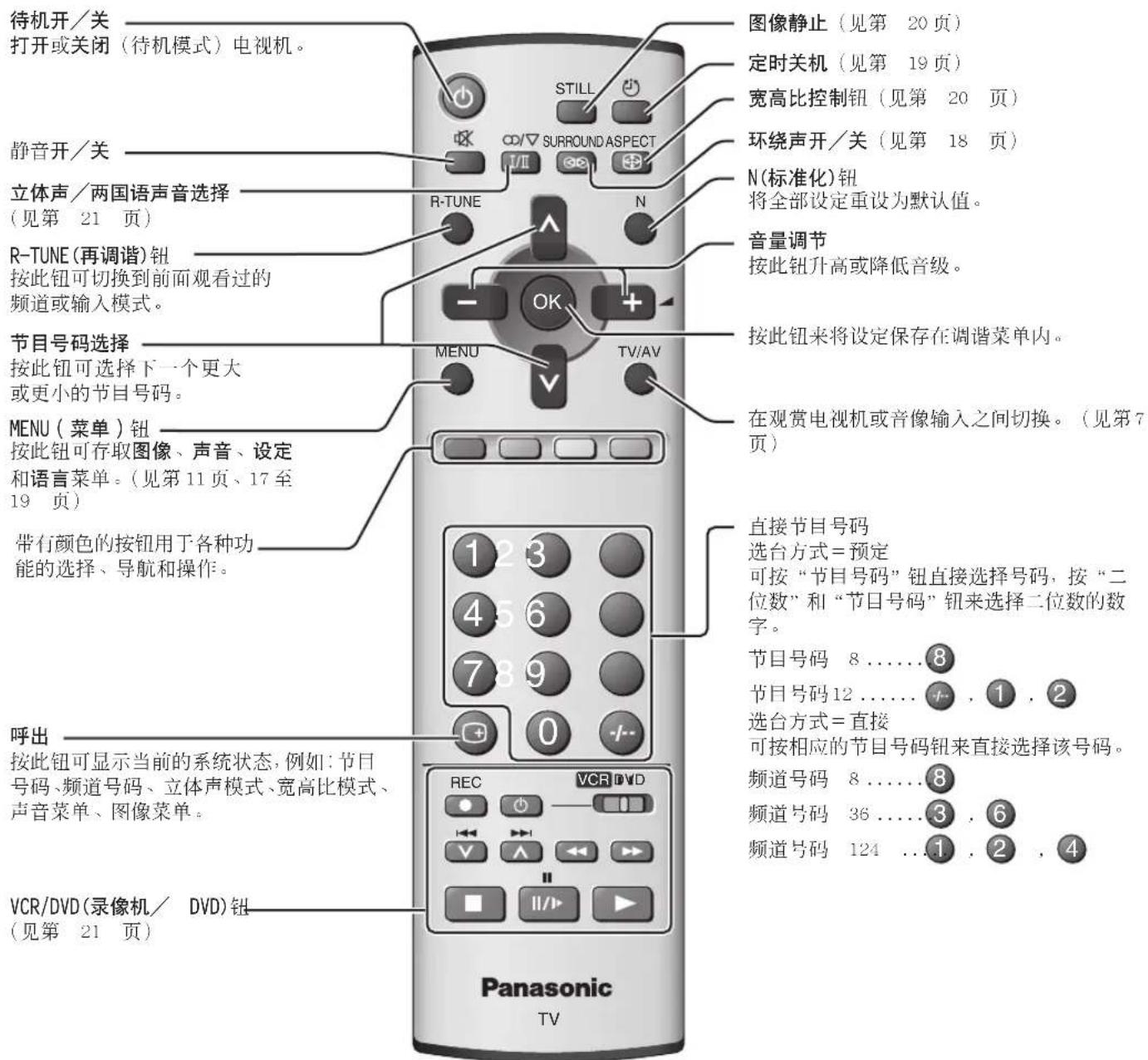

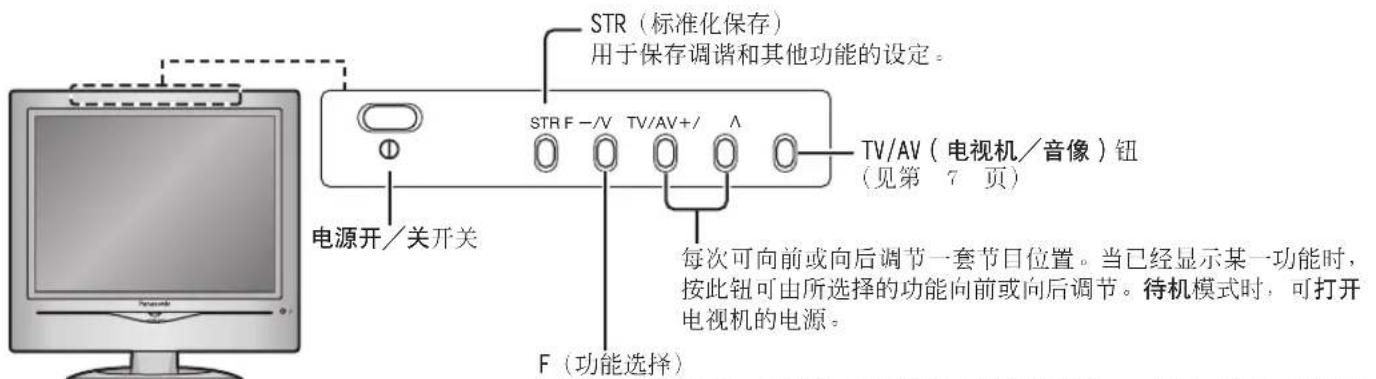

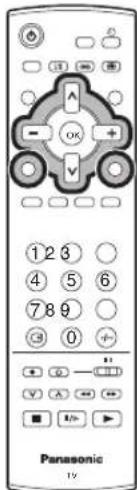

基本控制基顶插棚和遥控器顶面板和遥控器

显示屏上显示功能，反复按可选择各种可使用的功能－音量、背光、对比度、亮度、色彩、清晰度、NTSC-色调（色调）、低音、高音、平衡和调谐模式。

使用屏上显示

通过屏上显示菜单系统可以由本电视机利用很多功能。如下所示使用遥控器可以随心所欲地进入和调节各种功能。

MENU 钮用于打开总菜单，也用于返回到上一个菜单。

上下光标按钮用于移动光标和选择菜单。

左右光标按钮用于存取菜单、调节电平或在一定的选项范围内进行选择。

OK 钮是在进行一系列功能的调节或选项设定后用于保存这些设定。

TV/AV 钮用于退出菜单系统并返回至标准观赏画面。

只要电视上显示出某个菜单时就会显示出一屏上帮助对话框。此帮助对话框可注明遥控器上的哪些键可用于所示的菜单导航，各种按钮功能的说明见上述。

注意：

因空间有限，本说明书的菜单图未表示出帮助对话框。

MENU

屏上帮助

“说明”对话框

语言

可选择屏上显示语言。

按 MENU 钮。

移动来选定“语言”。

存取“语言”。

选择语言。

英语/中文/阿拉伯语

任何时候按 TV/AV 钮均可返回为观赏电视。

MENU

TV/AV

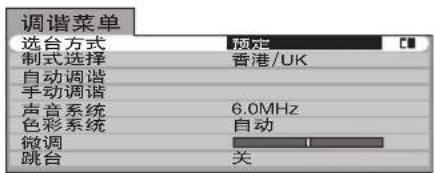

调谐菜单

在电视机模式下

按 MENU 钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定“调谐菜单”。

存取“调谐菜单”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮均可返回为观赏电视。

调节某些功能后按 OK 钮可将这些设定做为默认设定保存（取代出厂设定）。

TV/AV

选台方式 选择最易于观看频道的选择方法。见第 13 页。

预定 / 直接

制式选择 选择制式。

制式	地区
中国香港/UKASIA/M.EASTNZ/INDONESAUSTRALIAE:EUROPESPECL VERAMERICACATVJAPAN	中国香港、英国马来西亚、新加坡、泰国、亚洲国家、科威特、沙特阿拉伯、阿联酋、中东国家等新西兰、印度尼西亚等澳大利亚CIS、波兰等南非美国、智利、墨西哥、巴拿马、秘鲁、菲律宾、台湾、委内瑞拉等美国有线电视日本

自动调谐 可用于自动重新调谐电视机。搬家和要将电视机重新调谐为当地电台时非常便利。见第14页。

手动调谐 可手动调谐某个节目的预定。见第 15 页。

声音系统 可允许您变换某个节目频道所使用的声音系统。

选择所希望的声音系统：

色彩系统 可用于选择正在接收传输信号的正确传输系统。见第 19 页。

自动 /PAL/SECAM/NTSC4.43/NTSC3.58

微调 用于对某个个别电台的调谐进行微小调节（例如当天气条件影响某个节目的接收质量时非常有用）。

要取消“微调”时，用“手动调谐”再次调谐。

跳台 可以跳越过画面上未调谐出电视台的节目号码。此功能仅当按电视机或遥控器上的节目号码升或降钮时才有效。在标准观赏状态下，选择要跳越过的节目号码。然后存取“调谐菜单”，将“跳台”设为“开”。

调谐

频道选择

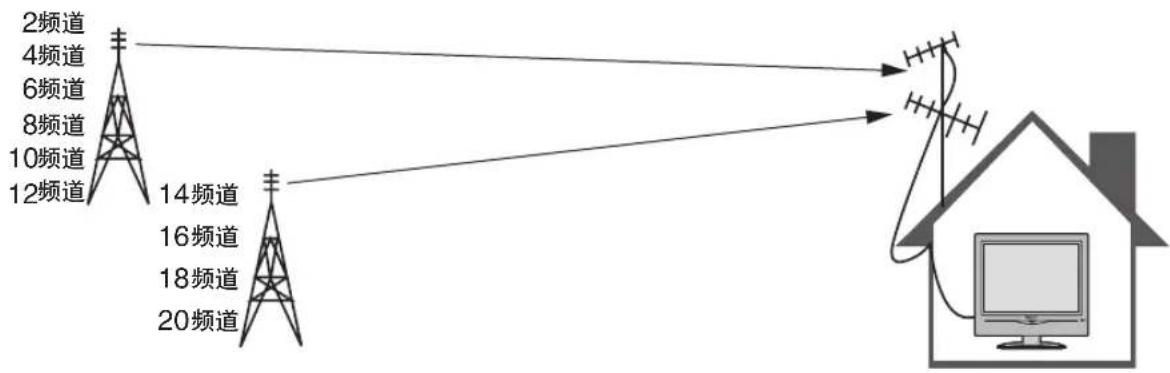

选择最易于观看频道的选择方法。

例

节目号码	频道显示	接收的频道
1	2	2
2	4	4
3	6	6
4	8	8
5	10	10
6	12	12
7	14	14
8	16	16
9	18	18
10	20	20

预定选择

当 “选台方式” “预定” 时，将进行 “自动调谐”，本机将按从节目 1 开始的顺序记忆所调谐出的频道。

按按钮 1 观看 2 频道。

按按钮 ② 观看 4 频道。

按按钮 ③ 观看 6 频道。

在预定模式下，可观看各种接收频道。

例

节目号码	频道显示	接收的频道
1	-	-
2	2	2
3	-	-
4	4	4
5	-	-
6	6	6
7	-	-
8	8	8
9	-	-
10	10	10
20	20	20

直接选择

当 “选台方式” “直接” 时，将进行 “自动调谐”，本机将记忆与所调谐出的频道相同的节目号码。

此方法可通过直接按遥控器上的频道显示号码选择电台来选择所希望的频道。各个地区的广播电台的频道显示号码列于第 16 页。

调谐

自动调谐

“自动调谐”可自动重新调谐电视频道。此功能在诸如搬家时想要重新调谐电视频道以接收当地电视台节目时非常有用。

按 MENU 钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定“调谐菜单”。

存取“调谐菜单”。

移动来选定“自动调谐”。

存取“自动调谐”。

注意：

• 如果进行了下个步骤的操作，全部调谐数据将被抹消（保存在电视机内存的全部电台及其节目预定将全部被抹消，由此可以保存新的设定）。
• 如果此时在“自动调谐”完成前退出该操作的话，将不会保存电台信息。重新启动并完成“自动调谐”步骤，这样方可重新调谐出电视频道。

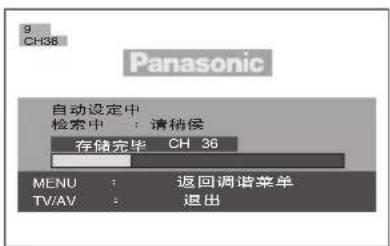

按此钮来开始“自动调谐”。

电视机将搜寻、确定、保存贵地的电台，然后将其编序。

一旦此操作完成，电视机将显示此时保存在节目预定1内的节目。

任何时候按TV/AV钮均可返回为观赏电视（请阅读上述步骤的注意）。

自动调谐（经由顶面板进行）

也可用电视机顶部的控制面板按钮来调谐个别节日的位置。

按 F 钮直至 “调谐状态” 出现为止。

按-/V或+/A钮来存取“调谐状态”。

按F钮直至出现“自动调谐”为止。

按-/V或+/A钮来开始搜寻。

任何时候按 TV/AV 钮均可退出“调谐菜单”。

注意：

• 当接收某个播放或音像信号时，如果不能得到具有正常色彩的清晰图像，请参阅第12页的“色彩系统”选择。
• 完成“自动调谐”后，请按节目号码升钮来确认个别节目号码的调谐条件。如果未使用某些节目号码的话，可以跳越过这些节目号码。请参阅第12页的“跳台”功能。

调谐

手动调谐

可重新调谐出某个节日预定：

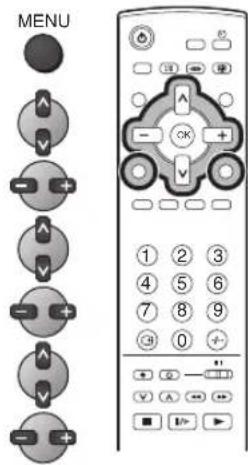

按 MENU 钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定“调谐菜单”。

存取“调谐菜单”。

移动来选定“手动调谐”。

存取“手动调谐”。

选择要调谐的节目预定。

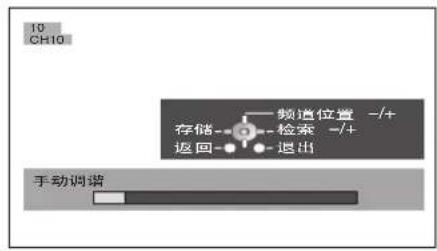

反复按直至找到所希望的电台为止。

当找到所希望的电台时，按 OK 钮予以保存。该节目预定将闪烁。

任何时候按 TV/AV 钮均可返回为观赏电视。


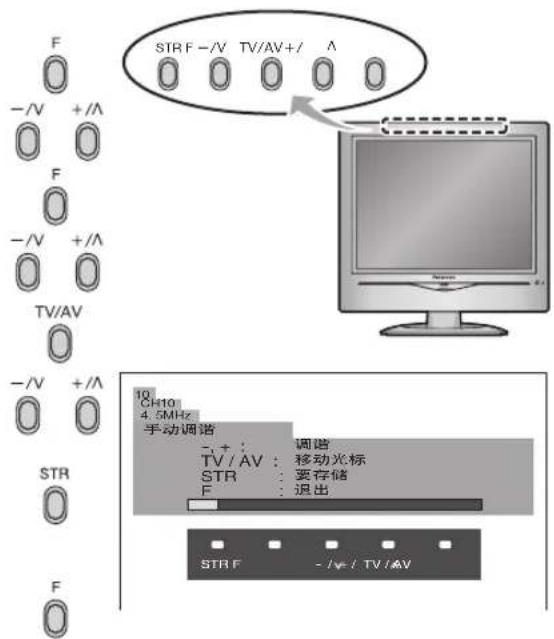

手动调谐（经由顶面板进行）

也可用电视机顶部的控制面板按钮来调谐个别节目的位置。

按 F 钮直至“调谐状态”出现为止。

按 -√或 +× 钮来存取“调谐状态”。

按 F 钮直至出现“手动调谐”为止。

按-/∨或+/∧钮来存取“手动调谐”。

按 TV/AV 钮在改变节目、搜寻和改变声音系统之间移动。

按 -√ 或 ^+/ 钮来改变节目预定或开始搜寻。

当查找到所希望的电台时，按 STR 钮将其保存。

该节目预定将闪烁。

重复上述步骤来调谐出另外的节目预定。

任何时候按 F 钮均可退出“调谐菜单”。

注意：

• 当接收某个播放或音像信号时，如果不能得到具有正常色彩的清晰图像，请参阅第 12 页的“色彩系统”选择。
• 完成“手动调谐”后，请按节目号码升钮来确认个别节目号码的调谐条件。如果未使用某些节目号码的话，可以跳越过这些节目号码。请参阅第 12 页的“跳台”功能。
• 当使用无视频和声频输入／输出端子的录像机时，按照录像机使用说明书中所述的那样连接天线电缆比较简便，并可将频道指定为节目号码“0”。此时，请在事先设定“色彩系统”和“声音系统”后再进行“手动调谐”。而且，使用多制式录像机时，将指定的频道设为数个节目号码会更为方便。

频道分配频道分配

制式选择	中国	香港/UK	ASIA/M.EAST	NZ/INDONES	AUSTRALIA	E.EUROPE	SPECL VER	AMERICA	CATV JAPAN
频道显示	接收频道
0	-	-	-	-	-	-	-	-	-	-
1	1	-	-	1	0	1	1	-	1	1
2	2	-	2	2	1	2	2	2	2	2
3	( )	-	( )	( )	2	( )	( )	( )	( )	( )
4	( )	-	( )	( )	3	( )	( )	( )	( )	( )
5	( )	-	( )	( )	4	( )	( )	( )	( )	( )
6	( )	-	( )	( )	5	( )	( )	( )	( )	( )
7	( )	-	( )	( )	S2	( )	( )	( )	( )	( )
11	( )	-	11	11	( )	11	11	( )	( )	( )
12	12	-	12	-	( )	12	12	( )	( )	12
13	13	-	-	-	( )	-	13	13	( )	13
14	( )	-	-	-	( )	-	-	14	( )	( )
15	( )	-	-	-	S10	-	-	( )	( )	( )
16	( )	-	-	-	6	-	-	( )	( )	( )
19	( )	-	-	-	( )	-	-	( )	( )	( )
20	( )	-	-	-	9A	-	-	( )	( )	( )
21	( )	21	21	21	10	21	21	( )	( )	( )
22	( )	( )	( )	( )	11	( )	( )	( )	( )	( )
23	( )	( )	( )	( )	12	( )	( )	( )	( )	( )
24	( )	( )	( )	( )	S11	( )	( )	( )	( )	( )
28	( )	( )	( )	( )	( )	( )	( )	( )	( )	( )
57	57	( )	( )	( )	S44	( )	( )	( )	( )	( )
58	-	( )	( )	( )	20	( )	( )	( )	( )	( )
59	-	( )	( )	( )	21	( )	( )	( )	( )	( )
62	-	62	62	62	( )	62	62	62	62	62
63	-	63	63	63	( )	63	63	63	63	C13
69	-	69	69	69	( )	69	69	69	( )	( )
70	-	-	-	-	( )	-	-	-	( )	( )
73	-	-	-	-	( )	-	-	-	( )	( )
74	-	S'1	S'1	S'1	( )	S'1	S'1	-	( )	( )
75	-	S'2	S'2	S'2	( )	-	S'2	-	( )	( )
76	-	S'3	S'3	S'3	( )	-	S'3	-	( )	( )
77	-	-	-	-	( )	-	-	-	( )	( )
78	-	-	-	-	( )	-	-	-	( )	( )
79	-	-	-	-	( )	-	-	-	( )	( )
80	-	S1	S1	S1	( )	S1	S1	-	( )	( )
81	Z1	S2	S2	S2	( )	S2	S2	-	( )	( )
89	Z9	S10	S10	S10	( )	S10	S10	-	( )	( )
90	Z10	S11	S11	S11	( )	S11	-	-	( )	( )
91	Z11	S12	S12	S12	( )	S12	-	-	( )	( )
92	Z12	S13	S13	S13	( )	S13	-	-	( )	( )
93	Z13	S14	S14	S14	( )	S14	S14	-	( )	( )
94	Z14	S15	S15	S15	( )	S15	S15	-	( )	( )
95	Z15	S16	S16	S16	( )	S16	S16	-	( )	( )
96	Z16	S17	S17	S17	( )	S17	S17	-	( )	( )
97	Z17	S18	S18	S18	( )	S18	S18	-	( )	( )
98	Z18	S19	S19	S19	( )	S19	S19	-	( )	( )
99	Z19	S20	S20	S20	( )	S20	S20	-	99 C49
100	Z20	S21	S21	S21	( )	S21	S21	-	100	-
107	( )	( )	( )	( )	69	( )	( )	-	( )	-
117	Z37	( )	( )	( )	-	( )	( )	-	( )	-
118	-	( )	( )	( )	-	( )	( )	-	( )	-
120	-	S41	S41	S41	-	S41	S41	-	( )	-
125	-	-	-	-	-	-	-	-	125	-

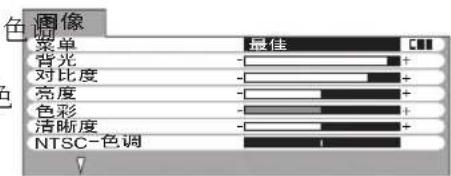

图像

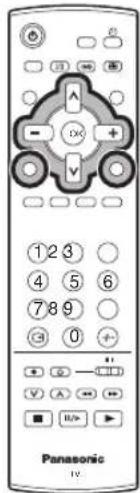

按 MENU 钮。

移动来选定“图像”。

存取“图像”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮均可返回为观赏电视。

菜单

电视、AV1 和 AV2 各个模式的菜单模式将被记忆。 最佳 / 标准 / 影院

可根据个人喜好改变各个菜单（最佳、标准和影院）中各个项目（背光、对比度、亮度、色彩、清晰度、NTSC色调、色调设定、图像自动和数码图像减噪）的设定值。

背光、对比度、亮度、色彩、清晰度

可根据个人喜好增高或降低这些选项的设定值。

NTSC- 色调（色调）可将图像色调浓淡调节为符合自己的口味。

注意：

• 当电视机正在接收 NTSC 信号时，将显示 NTSC—并可调节其设定值。
• 当电视机正在接收 YUV（60 赫兹）信号时，将显示色调并可调节其设定值。

色调设定

可用于设定图像的整体色调。可由冷色调、标准色调和暖色调中选择。

图像自动

自动解析刚刚输入的图像，进行处理以获得对比度的改善和最佳场深。

数码图像减噪

自动减少不想要的图像杂讯。

注意：

显示图像菜单的同时按遥控器上的“N”按钮时，所选择的菜单将变为标准模式。

如果按 “N” 按钮时没有显示菜单的话，将不能进行标准化。

标准模式为工场设定状态。返回至这一初始状态称为“标准化”。

声音

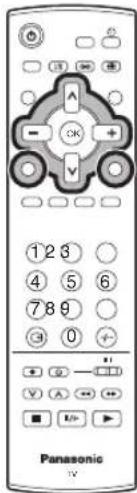

按 MENU 钮。

移动来选定“声音”。

存取“声音”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮均可返回为观赏电视。

MENU

菜单

电视、AV1 和 AV2 各个模式的菜单模式将被记忆。

音乐 / 新闻 / 影院

可改变各个菜单（音乐、新闻和影院）中各个项目（低音和高音）的设定值。

音量

增高或降低音量。

低音

将电平增高以强调低沉声音的输出或将其降低至最小。

高音

将电平增高以强调尖锐高音的输出或将其降低至最小。

平衡

可调节左右扬声器之间的声音电平与欣赏位置相匹配。

环绕声

为欣赏音乐会大厅般的效果，可打开“环绕声”。

也可按 SURROUND 钮进行切换。

环绕声具有极大的好处。

可使自己包绕在声音之中，仿佛置身于音乐大厅或影院内。不必使用外接的环绕声扬声器就可获得环绕声效果。

注意：

显示声音菜单的同时按遥控器上的“N”按钮时，所选择的菜单将变为标准模式。

如果按 “N” 按钮时没有显示菜单的话，将不能进行标准化。

标准模式为工场设定状态。返回至这一初始状态称为“标准化”。

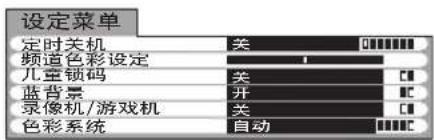

设定菜单

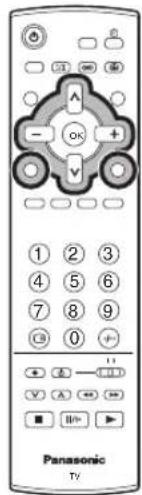

按 MENU 钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮均可返回为观赏电视。

MENU

TV/AV

定时关机

可在 0 至 90 分钟之间以 15 分钟间隔选择的预设时间内关闭电视机。

也可按定时关机钮来进行切换。

频道色彩设定

因播放频道不同而异的色彩密度的各个接收频道可调节为三个级别。

儿童锁码

设为 “开” 时，正以电视机 / 音像模式观看的图像和声音消失，将出现一黑色画面。各个节目号码和各音像模式均可设定为 “儿童锁码”。

蓝背景

无信号时可选择蓝背景显示“开”或“关”。

录像机 / 游戏机

诸如某些电视游戏和出租录像带等不规则信号的再现可得到改善。

色彩系统

音像模式下显示。

如果接收某一广播或音像信号时不能获得当前色彩的清晰图像的话，可使用此功能。

自动/PAL/SECAM/NTSC4.43/NTSC3.58

PAL、SECAM 和 NTSC 3.58 是不同国家使用的不同彩色信号广播传输系统。NTSC 4.43 是一种用于特殊录像的特技播放模式，可由 PAL 制式电视机播放 NTSC 制式录制的录像带。

音像模式

调谐菜单

供存取包括“制式选择”和“自动调谐”等在内的许多其他功能。参见第12页。音像模式下不显示。

宽高比控制

此电视机可确保以最佳尺寸和宽高比观赏图像。

每按 ASPECT 钮一次，宽高比模式随之改变。

4:3 16:9

模式	图像	说明
4:3		4:3可以其标准的4:3尺寸显示4:3图像,如果想以此格式观看可予以选择。
16:9		16:9 可以其标准的 16:9 尺寸显示 16:9 图像,以此格式观看可予以选择。

静止

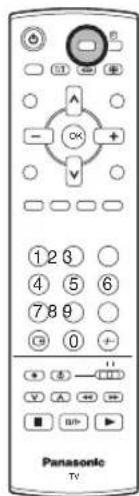

按 STILL 钮来冻结图像。

再次按可返回为观看当前的节目。

注意：

静止图像模式下图像菜单内 NTSC-色调（色调）或数码图像减噪的变更在退出该模式后将反应在画面上。

录像机／录像操作

遥控器可用于操控所选择录像机和 DVD（数码通用光盘）设备的某些功能。某些录像机和 DVD 具有不同的功能，因此有关细节要参阅相应设备的使用说明书或向经销处洽询以确保其兼容性。

按钮	功能
	待机
	录像机/DVD选择开关
	播放
	停止
	录像机:快进/选看DVD:慢放/搜寻
	录像机:快倒/重看DVD:慢放/搜寻
	暂停/静止
	录像机:节目号码升/降DVD:跳越
REC	录制

立体声／两国语声音选择立体声／两国语声音选择

接收立体声／两国语声音节目时，可按立体声／两国语声音选择钮来选择声音输出模式。

丽音（NICAM）……在新西兰、新加坡、香港等地使用

电视广播类型	标准电视广播(标准声频)	标准+丽音单声道I(主声音I)III	丽音立体声	丽音双单声道(主声音二/副声音二)
模式指示灯	无指示灯←→▽	I←→▽	○○←→▽	I→II↓▽←

A2（德国）……在澳大利亚、马来西亚等地使用

电视广播类型	标准电视广播(标准声频)	两国语或双单声道:主声音I/副声音二	立体声
模式指示灯	无指示灯←→▽	I←→II	○○←→▽

注意：

• 如果立体声信号微弱或接收条件不佳，或者出现立体声：单声道自动切换现象的情况，建议将立体声切换为单声道。
• 尽管接收信号内容不断改变，选择的模式将保持不变。
• 当接收条件恶化时，如果将模式设在“单声道”之处，使用立体声／两国语声音选择钮，会听得更清楚一些。
• “双声道”，也称为“双单声道”或“两国语”，目前在其余国家尚未播放。

遥控器设定遥控器设定

可对 Panasonic 牌录像机和 DVD 的设备进行遥控操作。

完成设定后，按录像机／DVD 选择开关可执行各种操作。

进行切换来选择录像机或 DVD。

边按录像机／DVD电源钮边按厂家代码（输入两位数的代码），然后按录像机／ DVD 停止钮。

录像机

厂家 代码
Panasonic/ National 10, 11,	12, 13

DVD

厂家 代码
Panasonic 70, 71

注意：

• 设定后，进行操作确认。如果不工作的话，请设定一不同的代码。
• 当更换电池时，将取消相应的录像机／ DVD 代码。请再次设定此代码。
• 根据机型不同，有时可能不能操作上述厂家的录像机或 DVD。
• 某些情况下，新产品可能不能操控。
• 上述以外的厂家不能操控。

故障排除指南故障排除指南

如果液晶显示屏电视机出现问题的话，请参照下表确定其现象，然后进行所提议的检查。如果仍未解决问题的话，请与贵地的松下电器经销处联系，并告知电视机的型号和系号（均可在电视机后方找到）。

现象				检查内容
图像 声音
	雪花图像 杂音			天线位置、方向或连接
	重影 声音正常			天线位置、方向或连接
	干扰		杂音	电器汽车/摩托车萤光灯
	图像正常 无声音			音级静音启动工作。
			无声音无图像	电视机设为音像模式电源插头未插到交流电源输出插座内。未打开电源开关。图像/声音控制器设在最低水平。确认是否为待机模式。
	无颜色		声音正常	色彩控制器设在最低水平。色彩系统
	图像不佳或失真		声音微弱或无声音	重新调谐频道。
	图像正常		声音微弱或失真	声音接收可能失真。声音系统
画面上出现红、蓝和绿斑			声音正常	这是液晶显示屏的特点,并非故障。液晶显示屏采用极精密技术制造,可获得细腻的图像细节。偶尔在画面上会出现蓝、绿或红色的固定点之类的少许死像素。请注意这并不会影响液晶显示屏的性能。

保养

要清洁本机时，可用柔软的干布擦拭。

如果表面过脏的话，可用柔软的布蘸上肥皂水溶液或弱洗涤剂液清洁。

• 可使用眼镜清洁剂从液晶显示屏上清除顽固性的脏污。
• 切勿使用酒精、涂料稀释剂或苯清洁本机。
• 使用化学处理布前，请仔细阅读随该布所附的使用说明书。
• 切勿用水擦拭液晶显示屏。

用柔软的布擦拭机壳。

如果机壳极度脏污的话，请用蘸有用水稀释后的餐具清洁剂（中性）的软布拧干后进行擦拭。

注意事项：

如果水等类似物品经由液晶显示屏表面进入监视器内部的话，可能会造成故障。

规格

电源		交流110-240伏、50/60赫兹
耗电量		平均使用:68瓦待机状态:0.5瓦
液晶显示屏		19.6英寸(50厘米)4:3宽高比液晶显示屏(640×480像素)
屏幕尺寸		401毫米(宽)×299毫米(高)
声音
扬声器		9厘米×5厘米、2音路,16欧
声频输出		6瓦(3瓦+3瓦),10%THD
耳机		M3(3.5毫米)插孔×1
接收系统/品牌名称
		17系统		功能
		1	PAL B,G,H	接收电视广播和来自录像机的播放
		2	PAL I
		3	PAL D,K
		4	SECAM B,G
		5	SECAM D,K
		6	SECAM K1
		7	NTSC M(NTSC 3.58/4.5 MHz)
		8	NTSC 4.43/5.5 MHz	来自特定录像机的播放
		9	NTSC 4.43/6.0 MHz
		10	NTSC 4.43/6.5 MHz
		11	NTSC 3.58/5.5 MHz
		12	NTSC 3.58/6.0 MHz
		13	NTSC 3.58/6.5 MHz
		14	SECAM I
		15	PAL 60 Hz/5.5 MHz	来自特定光盘播放机和特定录像机的播放
		16	PAL 60 Hz/6.0 MHz
		17	PAL 60 Hz/6.5 MHz
接收频道		标准电视机VHF频带 UHF频带 有线电视2-12(PAL/SECAM B、K1) 21-69(PAL G、H、I/SECAM G、K、K1) S1-S20(OSCAR)0-12(PAL B澳大利亚) 28-69(PAL B澳大利亚) 1-125(美国有线电视)1-9(PAL B新西兰) 13-57(PAL D、K) C13-C49(日本)1-12(PAL/SECAM D) 13-62(NTSC M日本) S21-S41(HYPER)1-12(NTSC M日本) 14-69(NTSC M美国) Z1-Z37(中国)2-13(NTSC M美国) 5A、9A(澳大利亚)
后部天线		UHF/VHF
工作条件		温度:5°C-40°C湿度:5%-90%相对湿度(无结露)
连接端子
音像1		VIDEO(RCA插针式) 1.0Vp-p(75欧)S-VIDEO(微型DIN4针) Y:1.0Vp-p(75欧)C:0.286Vp-p(75欧)AUDIO L-R(RCA针式×2) 0.5Vrms
音像2		VIDEO(RCA插针式) 1.0Vp-p(75欧)AUDIO L-R(RCA针式×2) 0.5VrmsYPb/Pr ±0.35Vp-p
MONITOR OUT		VIDEO(RCA插针式) 1.0Vp-p(75欧)AUDIO L-R(RCA针式×2) 0.5Vrms
尺寸(宽×高×深)
包括电视机架		498毫米×506毫米×260毫米
仅电视机时		498毫米×450毫米×90毫米
重量		净重8.3公斤

注意：
设计和规格如有变更，恕不另行通知。所示重量和尺寸为近似值。

顾客记录

本机的后盖上标注有产品的型号和系号。可将此系号填写在下面留出的空白处，将本使用说明书以及购买收据作为购买的永久记录保管好，以备万一被盗或丢失以及需要进行保修时作为证明。

型号 系号
