TC-20LB30H - 电视 PANASONIC - 免费用户手册

产品类型	液晶显示屏电视机
品牌	松下 (Panasonic)
型号	TC-20LB30H
屏幕尺寸	19.6 英寸 (50 厘米) 4:3 宽高比
屏幕分辨率	640 × 480 像素
电源	交流 110-240 伏, 50/60 赫兹
功耗 (平均)	80 瓦
待机功耗	0.5 瓦
尺寸 (含支架)	629 × 503 × 260 毫米
尺寸 (仅主机)	629 × 418 × 91 毫米
重量 (净重)	10.1 公斤
音频输出功率	6 瓦 (3 瓦 + 3 瓦), 总谐波失真 10%
扬声器	4 cm × 12 cm, 2 路, 16 欧
耳机插孔	M3 (3.5 毫米) 立体声
接收系统	17 系统 (PAL/SECAM/NTSC 多种)
连接端子	AV1 (视频, S-视频, 音频 L/R); AV2 (视频, 音频 L/R, 分量 Y Pb/Cb Pr/Cr); 监视器输出 (视频, 音频 L/R); SD 卡槽; PC 卡槽
工作温度	5°C 至 40°C
工作湿度	5% 至 90% 相对湿度 (无结露)
天线输入	UHF/VHF 75 欧同轴
附件	遥控器 (N2QAJB000124), 电池 (2 × R6/AA), 使用说明书
维护与清洁	使用软布蘸中性洗涤剂和水清洁机壳和液晶面板; 禁用酒精、涂料稀释剂或苯
安全注意事项	请勿卸下后盖 (内部无用户可维修部件); 防止雨淋或过度受潮; 使用 110-240 V 电源; 儿童锁功能可禁用图像和声音

常见问题 - TC-20LB30H PANASONIC

如何安装遥控器电池？

拉压钩簧打开电池舱盖，装入两节 R6 (AA) 型电池，注意极性。如果遥控器不灵敏，请更换新电池，切勿混用新旧电池或不同类型电池。

如何连接外部设备（如 DVD 播放机）？

使用 AV1 (视频/S-视频/音频) 或 AV2 (视频/分量视频/音频) 端子。连接后按 TV/AV 键，然后按对应颜色按钮 (红: AV1, 绿: AV2) 选择输入源。也可使用电视机顶面板的 TV/AV 键循环切换。

如何进行自动频道搜索？

按 MENU 键，进入“设定菜单” → “调谐菜单” → “自动调谐”。按 OK 键开始搜索，电视机将自动存储所有可用频道。注意：此操作会清除已有频道设置。

如何调节图像和声音设置？

按 MENU 键，选择“图像”或“声音”菜单。可调节背光、对比度、亮度、色彩、清晰度 (图像) 以及音量、低音、高音、平衡 (声音)。按 N 键可恢复默认设置。

如何设置定时关机？

按 MENU 键，进入“设定菜单” → “定时关机”。可选择 15 至 90 分钟 (以 15 分钟为间隔) 自动关闭电视机。也可按遥控器的“定时关机”键快速设置。

如何清洁电视机屏幕和外壳？

断开电源，使用软布蘸中性洗涤剂和水拧干后擦拭。液晶屏可使用眼镜清洁剂。切勿使用酒精、苯或涂料稀释剂，也不要用水直接喷淋屏幕，以免液体进入内部损坏电视机。

为什么屏幕出现红、蓝或绿色固定点？

这是液晶显示屏的正常现象，属于极精密制造工艺中的少数死像素，不影响使用。请放心，这不属于故障。

如何重置所有设置为出厂默认值？

在非菜单显示状态下，按遥控器上的 N (标准化) 键，可将图像、声音等设置恢复为出厂默认值。注意：频道设置不会因此重置。

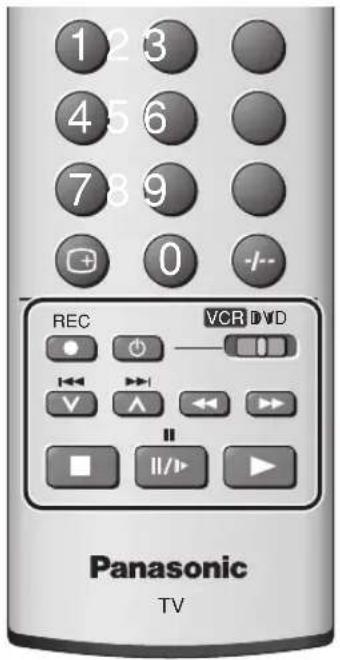

遥控器可以控制其他设备吗？

可以。将 VCR/DVD 选择开关拨到对应位置，同时按遥控器上的电源键和厂家代码 (如 Panasonic 录像机代码: 10-13, DVD 代码: 70-71)，然后按停止键完成设定。注意：更换电池后需重新设定。

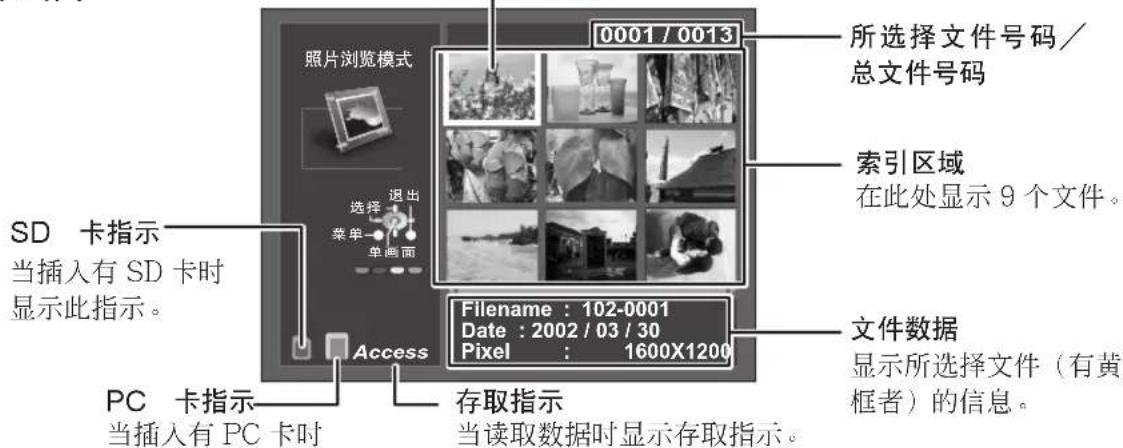

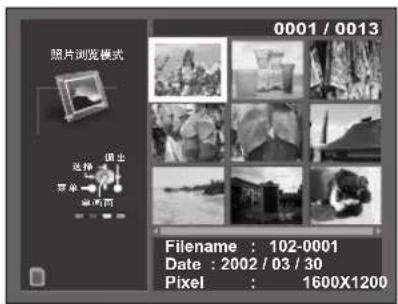

如何查看照片 (JPEG) 文件？

将 SD 卡或 PC 卡 (使用适配器) 插入对应插槽，按遥控器上的 SD 键进入照片浏览模式。可使用方向键选择文件，按 OK 键全屏查看，按红/绿键旋转图像，按黄键放大。

用户手册 TC-20LB30H PANASONIC

请在使用本机之前，阅读下列说明，并保存以供参考。

中文

亲爱的松下电器顾客们：

欢迎您成为松下电器用户大家庭的一员。我们衷心希望此新型液晶显示屏电视机能给您带来永久的快乐。

为了使您的电视接收机取得最佳效果，在开始任何调节之前，有必要充分阅读这些说明，并将其保存好，以备将来参考。

也请保管好购货收据，并在该说明书封底留出的空白处记下本机型号和系号。

目录

附件 2

警告和注意事项 3

安装遥控器电池 5

使用液晶显示屏支架的方法 5

天线连接 6

电源的开／关 6

声视频的连接 7

连接头戴耳机的方法 7

将监视器输出端子与其他设备连接的方法 8

连接AV1输入端子的方法 8

连接DVD输入端子的方法 9

基本控制：顶面板和遥控器 10

使用屏上显示 11

语言 11

调谐....12

调谐菜单 12

频道选择 13

自动调谐 14

自动调谐（经由顶面板进行）....14

手动调谐 15

手动调谐（经由顶面板进行） 15

频道分配 16

图像 17

声音....18

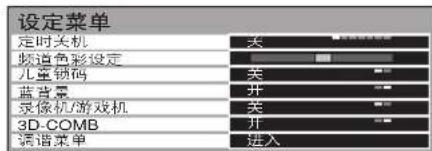

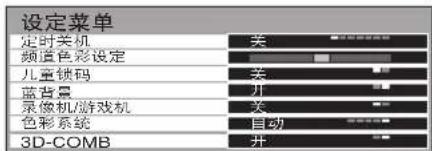

设定菜单 19

宽高比控制 20

静止 20

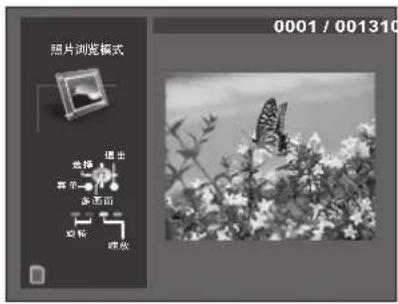

照片浏览模式 21

录像机/DVD操作 25

立体声／两国语声音选择 25

遥控器设定 26

故障排除指南 27

保养 27

规格 28

附件

核对是否所示的附件和物品已经齐全

□ 使用说明书

□ 遥控器 (N2QAJB000124)

□ 遥控器用电池 (2 × R6(AA)号)

警告和注意事项

- 此电视机设计为使用交流110-240伏电源，50/60赫兹。

- 为防止因损坏而造成触电或火灾，切勿使此电视机遭受雨淋或过度受潮。不要将水滴到或溅到电视机上，也不要将诸如花瓶等

- 勿将本机在水源附近使用（靠近浴缸等）。

- 在发生任何故障（屏幕空白、无声音、本机冒烟或异常气味）时，请拔出电源线。

如果有异物或水落入本机、本机摔落或机壳损坏时，请拔出电源插头。

- 小心不要损坏电源线。

- 如果您听见雷声时，勿触摸天线和本机。

- 在电源线或电源插头损坏或插头不能牢靠地插入插座时，请勿使用。

- 在连接任何其它设备之前，须“关”电源。

切勿卸下后盖，将其卸下时会触碰到带电的部件。内部没有用户能够维修的部件。

常时间将电视机用于电视游戏或家庭用电脑会在屏幕上留下永久性的“阴影”。遵守下列要点则可以减轻这种不可逆的液晶显示屏损坏：

• 将亮度和对比电平降低到最低的观看水平。
• 切勿长时间显示一静止图像，这会在液晶显示屏电视机的画面上留下一永久性的残像。
• 静止图像之例包括标志、录像游戏、电脑影像、文字电视广播和以16:9模式显示的影像。
• 这种液晶显示屏面板的损坏不属于操作缺陷，因此不包括在松下电器的包修范围内。

警告和注意事项

- 此机型上的开／关开关不能完全切断电视机与电源的连

接。连接或拆卸任何导线前或者长时间不准备使用电视机的话，请将电源插头从墙壁电源插座上拔下。

当电视台停止播放而电视机没有关闭的话，30分钟后将自动进入待机模式。当电视机处于音像模式时，此功能不工作。

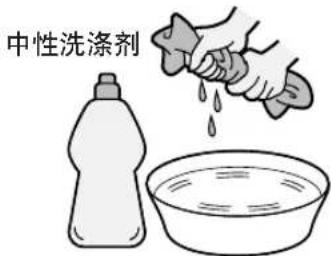

·机壳和液晶显示屏面板的保养

将电源插头从墙壁电源插座上拔下。可用软布浸上中性洗涤剂和水清洁机壳和液晶显示屏面板。切勿使用含有苯和汽油的溶液。

- 当环境温度低时，可能需要点时间图像才能达到正常的亮度，这并非故障。（过片刻后，图像就会达到正常的亮度。）

- 良好的通风可避免电气部件不会出现故障，因此建议即使将电视机放在壁橱内或棚架之间时也要在其四周留出至少10厘米的空隙。

- 不要将电视机置于直射阳光照射以及其他热源之处。为防止火灾，切勿将任何类型的蜡烛或明火置于电视机的上面或附近。

- 勿在本机上站立或搁置重物。对于有小孩的家庭，须特别小心。

将其置于观看舒适之处。不要将其置于阳光或其他明亮光线（包括反射）会照射到屏幕之处。

使用某些类型荧光灯可能会减小遥控器的遥控范围。良好的通风可避免内部部件不会出现故障。要将其远离过热或过度潮湿之处。

为了获得最佳图像，切勿置于磁性设备（马达、风扇、其他扬声器等）的附近。

· 选购的外接设备

组件间的声频／视频连接可使用屏蔽视频和声频电缆。为了确保最佳性能，建议使用75欧姆的同轴架空电缆。电缆可由购买本机的经销处或电器商店购买到。购买任何电缆前，务必清楚所需要各种组件的输出和输入连接器的类型。还要确定所需要电缆的长度。

- 为获得最佳质量的图像

当液晶显示屏受到室外或照明器具的光线照射时，高对比度的图像可能不能清晰显示。请关闭液晶显示屏附近的荧光灯并将其置于不会受到室外光线照射之处。

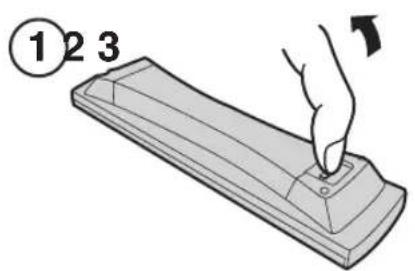

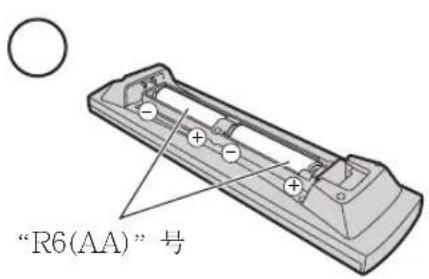

安装遥控器电池

拉压钩簧，然后打开电池舱盖。

这些电池形状和性能均不同，有时可能不能确保正常操作。

电池注意事项

电池使用不当会造成电解液泄漏，这会使遥控器腐蚀或引起电池爆裂。

请遵守下列事项：

1. 电池务必要两节同时更换。务必要用新电池来更换旧电池。
2. 切勿混用新旧电池。
3. 切勿混用不同类型的电池（例：“碱性”的“碳锌”电池）。
4. 切勿给电池充电，使其短路，解体，加热或将其燃烧。
5. 当遥控器不能灵敏或不能操控电视机时就需要更换电池了。

使用液晶显示屏支架的方法

将液晶显示屏调节成希望的角度。

液晶显示屏可调节成下列的方向：

向前 5°

向后 10^

向右 20°

向左 20°

此液晶显示屏电视机仅供与下列选购件一起使用。

- 墙壁悬挂支架 TY-WK22LR1W

务必要请有资格的技术人员进行设置。

警告

- 切勿使用其他选购件。

与任何其他类型选购件一起使用均可能会导致无稳定性，这可能会造成受伤。

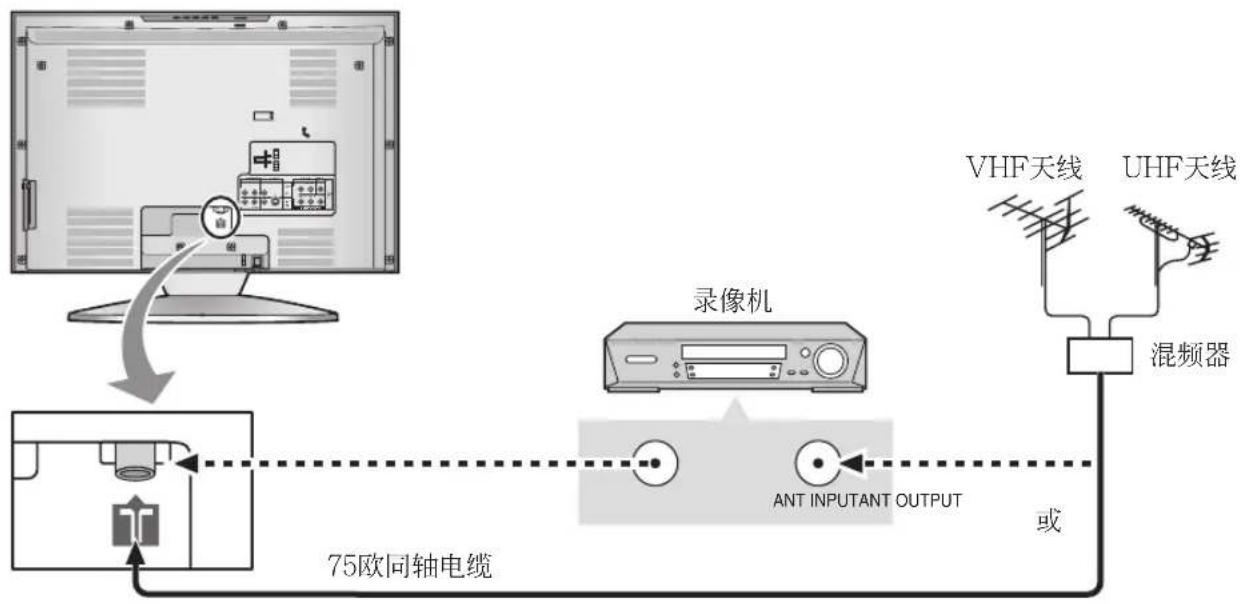

天线连接

为了获得正常的VHF/UHF频道接收效果，需要使用一外接天线。为获得最佳的接收效果，建议使用一室外天线。

注意：

• 此处的追加设备、电缆和转接插头不属于本电视机的附件。
• 为获得最佳质量的图像和声音，需要一使用正确电缆（75欧同轴）和正确端接插头的天线。
• 如果使用共用天线系统，墙壁天线插座和电视机之间的连接可能会需要正确的电缆和插头。
• 贵地的电视维修服务中心或经销处可能会协助您获得贵地区特定的正确天线系统和附件。
  · 涉及天线安装、现有系统升级或所需附件的有关任何事项以及费用均由您自行解决。

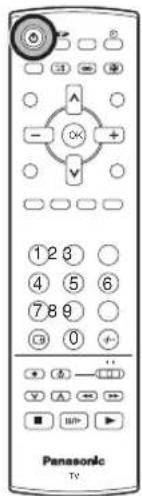

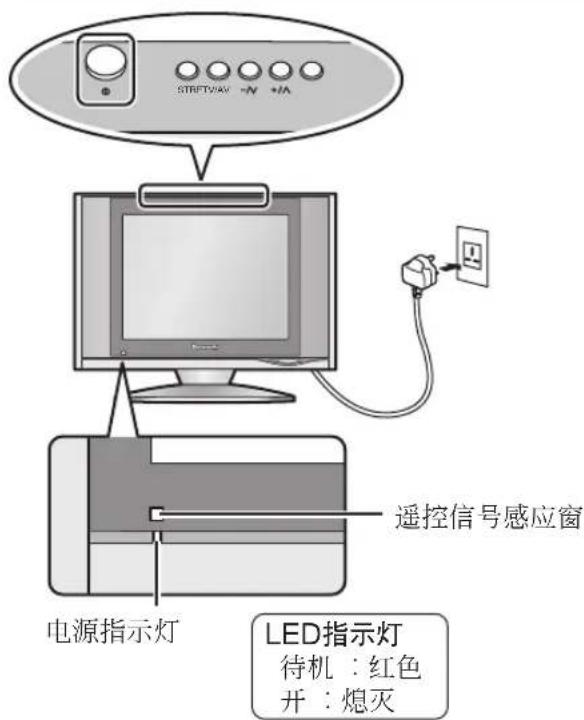

电源的开／关

将电源插头连接到墙壁电源插座内。

按电视机上 ○ 开关来打开电视机。

要将电视机切换为待机模式时，按遥控器上的 ⏻ 钮。

如果电视机处于待机模式，可再次按钮开打开电视机。

注意：

• 只要本电视机的电源插头插在墙壁电源插座内，就会消耗一定的电力。
• 所示的电源插头为一个例子。

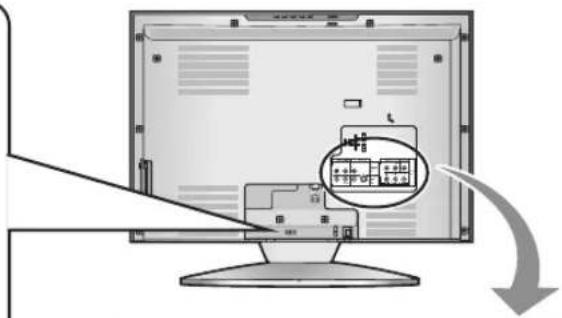

声视频的连接

可将各种追加设备连接到此电视机上。以下页次将详细说明如何将外接设备连接至电视机的前面和后面。一旦连接上设备，请用下列步骤观看该输入：

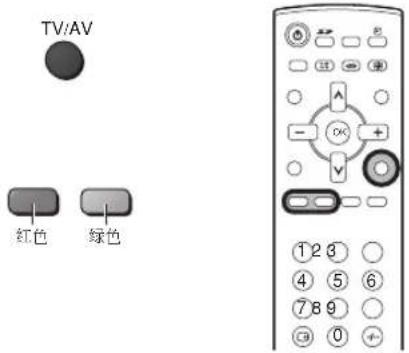

按TV/AV钮。

在显示出屏上选择器键期间，按带有颜色的按钮来选择所要观看的音像讯源。

红色按钮：AV1

绿色按钮：AV2

数秒钟后，所出现的屏上显示器键将消失。如果要在没有显示出这些键时选择某个输入讯源的话，可按任何带有颜色的按钮，这些键将再次出现。

注意：

- 也可用电视机顶面板上的TV/AV钮来选择某个音像讯源。反复按TV/AV钮直至变为所要观看的音像讯源为止。

- 当使用单声道录像机时，请将单声道声频电缆连接至AUDIO L（声频左）端子。

- 此处所示的追加设备和电缆不属于此电视机的附件。

注意：

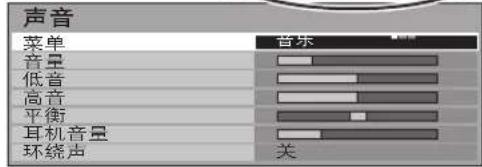

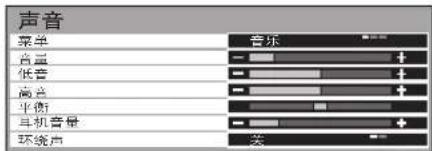

可通过从“声音”菜单中选择“耳机音量”来调节头戴耳机的音量。

声视频的连接

将电缆用线夹扎成一束

1. 向着自己的方向拉。
2. 将电缆放入后合上。

注意：

切勿将天线电缆和电源线放在一起以避免出现杂音。

S 视频输出

视频输出

声频输出

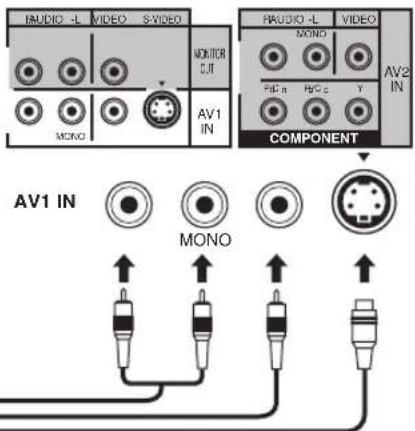

连接 S-VIDEO (S视频) 或 VIDEO (视频) 端子。

S-VIDEO(S视频)4插针端子

声视频的连接

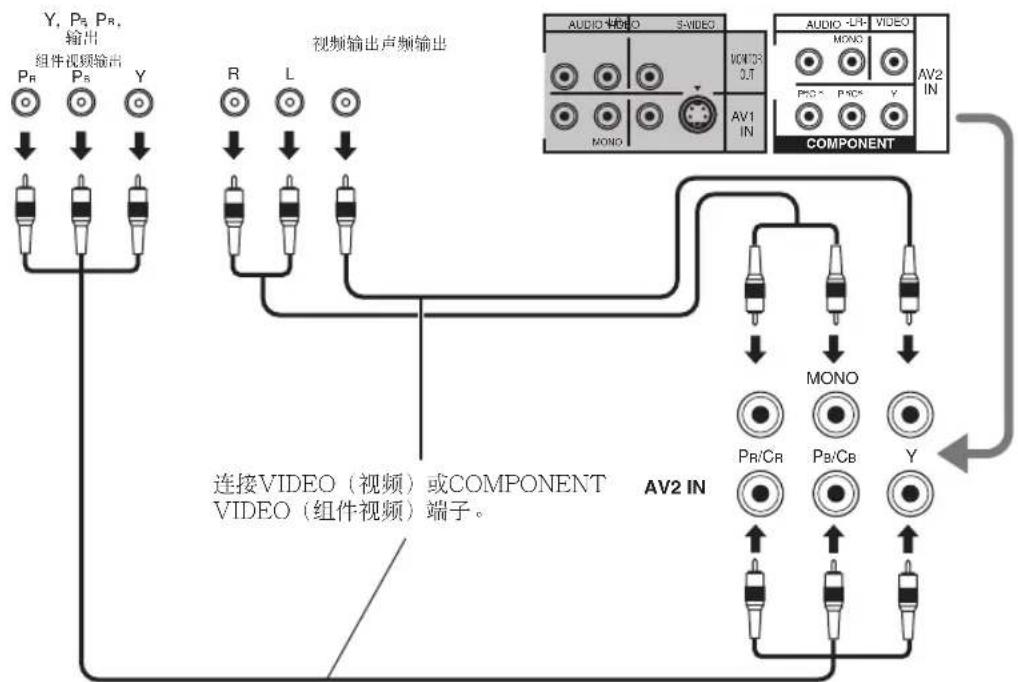

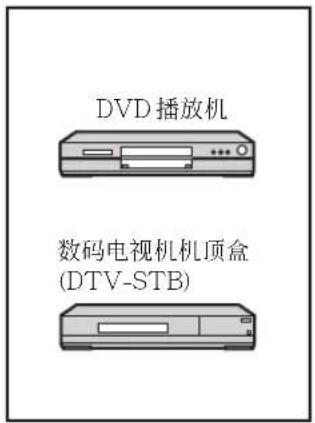

连接 DVD 输入端子的方法

输入信号源之例

注意：
组件输入端子用于525i或625i信号。

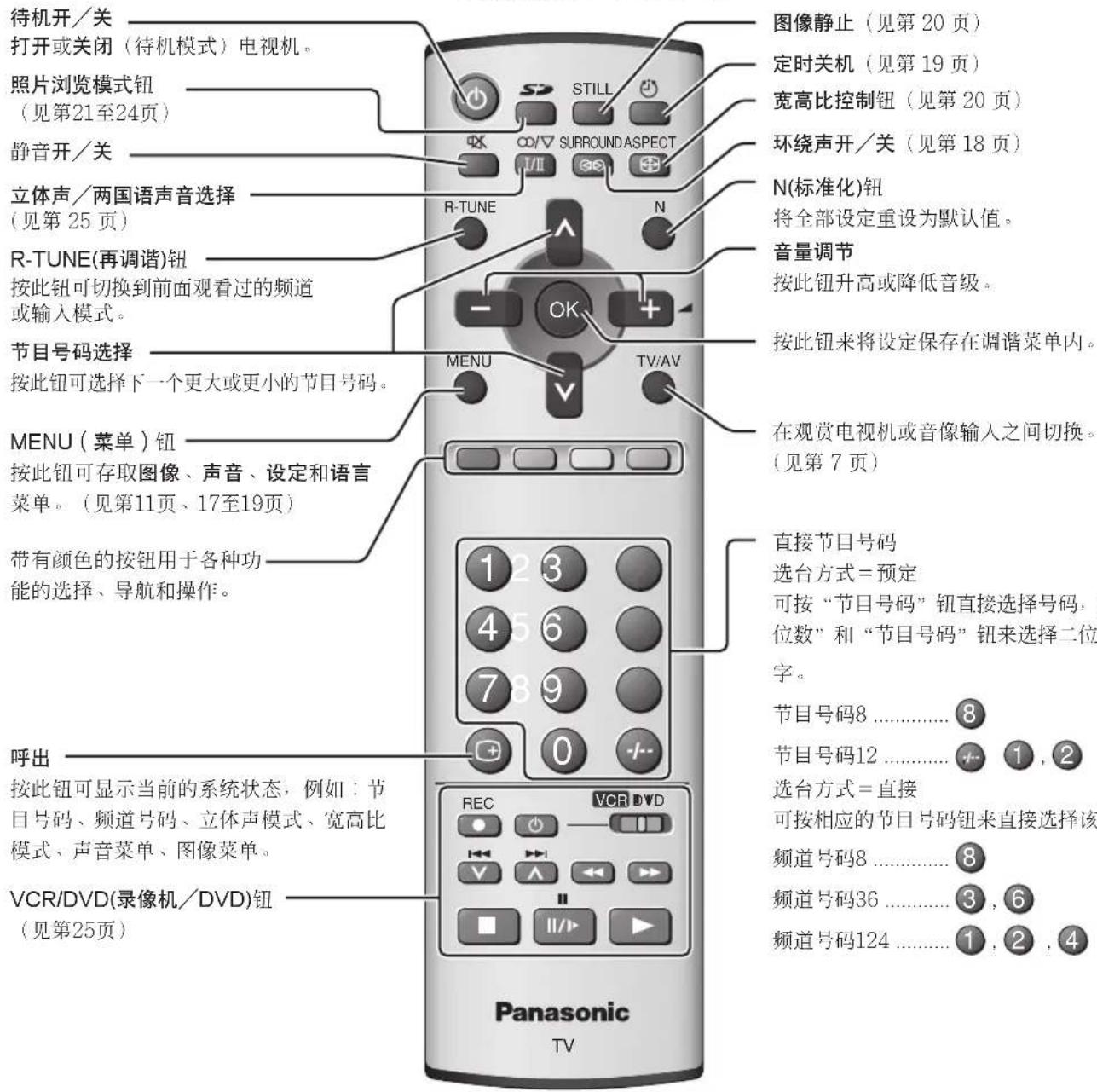

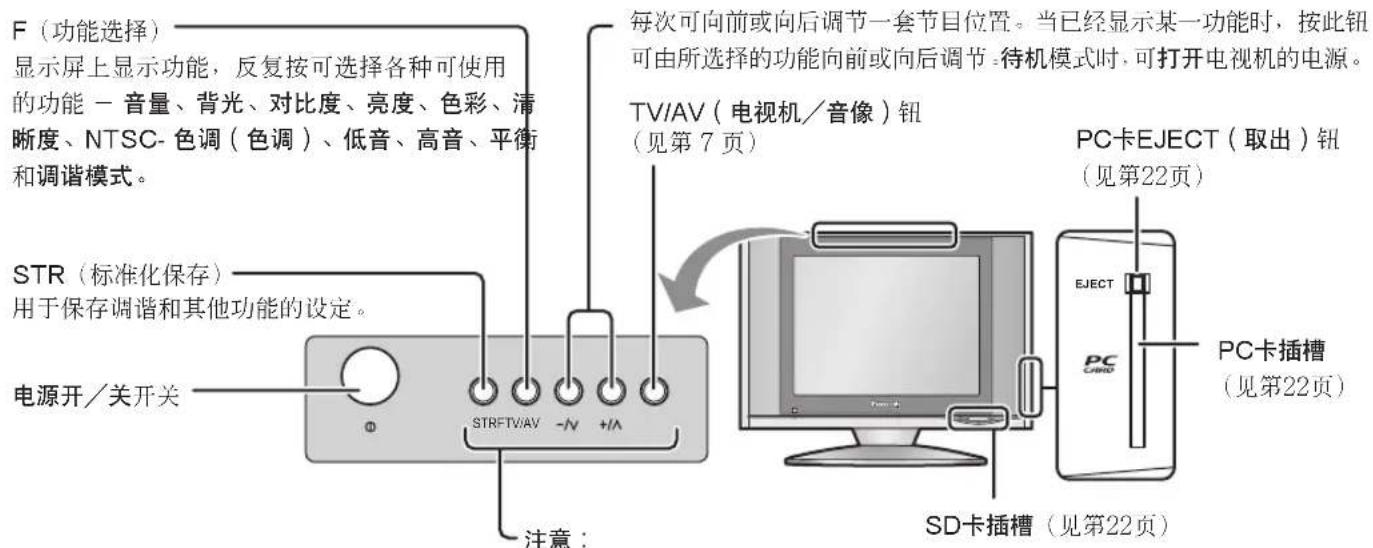

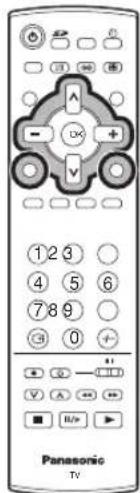

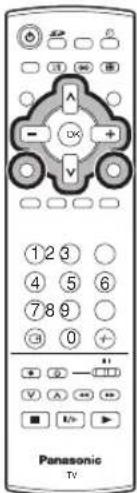

基本控制：顶面板和遥控器

在照片浏览模式，这些钮不可用。

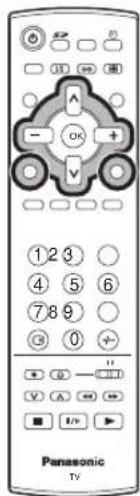

使用屏上显示

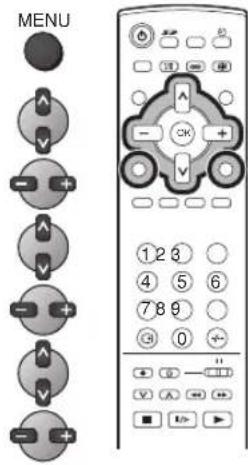

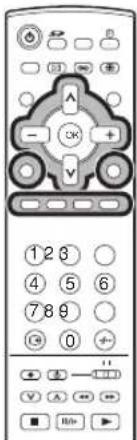

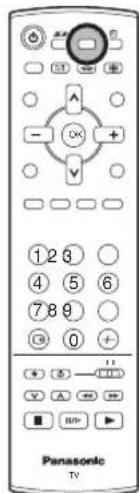

通过屏上显示菜单系统可以由本电视机利用很多功能。如下所示使用遥控器可以随心所欲地进入和调节各种功能。

MENU钮用于打开总菜单，也用于返回到上一个菜单。

上下光标按钮用于移动光标和选择菜单。

左右光标按钮用于存取菜单、调节电平或在一定的选项范围内进行选择。

OK钮是在进行一系列功能的调节或选项设定后用于保存这些设定。

TV/AV钮用于退出菜单系统并返回至标准观赏画面。

只要电视上显示出某个菜单时就会显示出一屏上帮助对话框。此帮助对话框可注明遥控器上的哪些键可用于所示的菜单导航，各种按钮功能的说明见上述。

注意：

因空间有限，本说明书的菜单图未表示出帮助对话框。

MENU

屏上帮助“说明”对话框


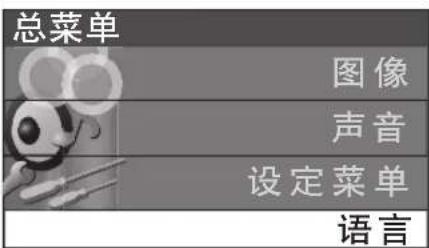

语言

可选择屏上显示语言。

按MENU钮。

移动来选定“语言”。

存取“语言”。

选择语言。

英语／中文／阿拉伯语

任何时候按TV/AV钮均可返回为观赏电视。

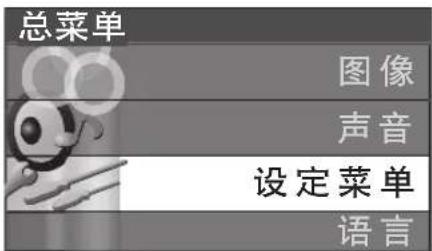

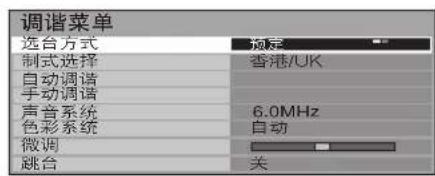

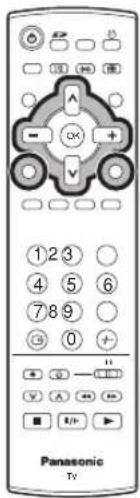

调谐菜单

在电视机模式下

按MENU钮。

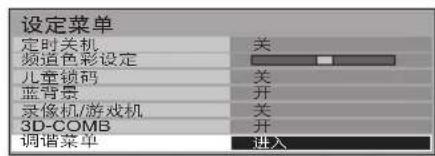

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定“调谐菜单”。

存取“调谐菜单”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按TV/AV钮均可返回为观赏电视。

调节某些功能后按OK钮可将这些设定做为默认设定保存（取代出厂设定）。

选台方式 选择最易于观看频道的选择方法。见第13页。 预定／直接

制式选择 选择制式。

制式	地区
中国香港/UKASIA/M.EASTNZ/INDONESAUSTRALIAE.EUROPESPECL VERAMERICACATVJAPAN	中国香港、英国马来西亚、新加坡、泰国、亚洲国家、科威特、沙特阿拉伯、阿联酋、中东国家等新西兰、印度尼西亚等澳大利亚CIS、波兰等南非美国、智利、墨西哥、巴拿马、秘鲁、菲律宾、台湾、委内瑞拉等美国有线电视日本

自动调谐 可用于自动重新调谐电视机。搬家和要将电视机重新调谐为当地电台时非常便利。见第14页。

手动调谐 可手动调谐某个节日的预定。见第15页。

声音系统 可允许您变换某个节日频道所使用的声音系统。

选择所希望的声音系统：

色彩系统 可用于选择正在接收传输信号的正确传输系统。见第19页。

自动/PAL/SECAM/NTSC4.43/NTSC3.58

微调 用于对某个个别电台的调谐进行微小调节（例如当天气条件影响某个节目的接收质量时非常有用）。

要取消“微调”时，用“手动调谐”再次调谐。

跳台 可以跳越过画面上未调谐出电视台的节目号码。此功能仅当按电视机或遥控器上的节目号码升或降钮时才有效。在标准观赏状态下，选择要跳越过的节目号码。然后存取“调谐菜单”，将“跳台”设为“开”。

调谐

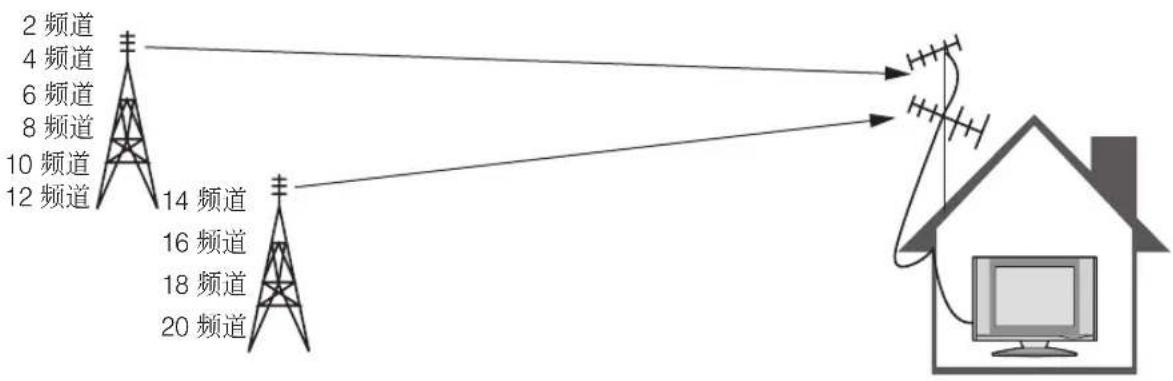

频道选择

选择最易于观看频道的选择方法。

例

节目号	频道显示	接收频道
1	2	2
2	4	4
3	6	6
4	8	8
5	10	10
6	12	12
7	14	14
8	16	16
9	18	18
10	20	20

预定选择

当“选台方式”“预定”时，将进行“自动调谐”，本机将按从节目1开始的顺序记忆所调谐出的频道。

按按钮 1 观看2频道。

按按钮 ② 观看4频道。

按按钮 ③ 观看6频道。

在预定模式下，可观看各种接收频道。

例

节目号	频道显示	接收频道
1	-	-
2	2	2
3	-	-
4	4	4
5	-	-
6	6	6
7	-	-
8	8	8
9	-	-
10	10	10
20	20	20

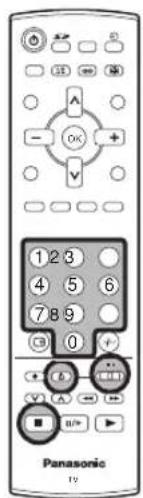

直接选择

当 “选台方式” “直接” 时，将进行 “自动调谐”，本机将记忆与所调谐出的频道相同的节目号码。

此方法可通过直接按遥控器上的频道显示号码选择电台来选择所希望的频道。各个地区的广播电台的频道显示号码列于第16页。

调谐

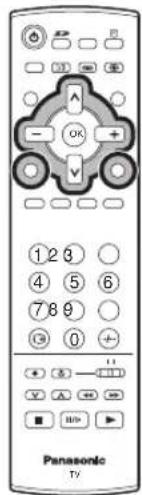

自动调谐

“自动调谐”可自动重新调谐电视频道。此功能在诸如搬家时想要重新调谐电视频道以接收当地电视台节目时非常有用。

按MENU钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定“调谐菜单”。

存取“调谐菜单”。

移动来选定“自动调谐”。

存取“自动调谐”。

注意：

• 如果进行了下个步骤的操作，全部调谐数据将被抹消（保存在电视机内存的全部电台及其节目预定将全部被抹消，由此可以保存新的设定）。
• 如果此时在“自动调谐”完成前退出该操作的话，将不会保存电台信息。重新启动并完成“自动调谐”步骤，这样方可重新调谐出电视频道。

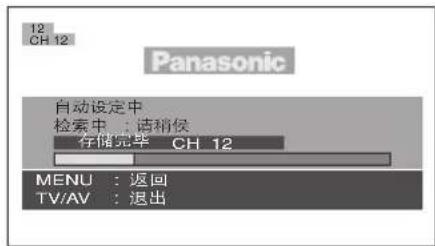

按此钮来开始“自动调谐”。

电视机将搜寻、确定、保存贵地的电台，然后将其编序。

一旦此操作完成，电视机将显示此时保存在节目预定1内的节目。

任何时候按TV/AV 钮均可返回为观赏电视（请阅读上述步骤的注意）。

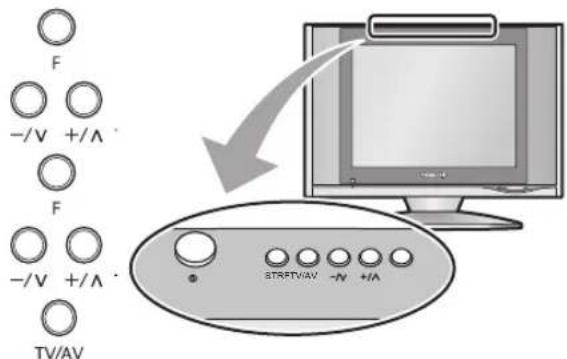

自动调谐（经由顶面板进行）

也可用电视机顶部的控制面板按钮来调谐个别节日的位置。

按F钮直至“调谐状态”出现为止。

按-/∨或+/∧钮来存取“调谐状态”。

按F钮直至出现“自动调谐”为止。

按-/V或+/A钮来开始搜寻。

任何时候按TV/AV钮均可退出“调谐菜单”。

注意：

• 当接收某个播放或音像信号时，如果不能得到具有正常色彩的清晰图像，请参阅第12页的“色彩系统”选择。
• 完成“自动调谐”后，请按节目号码升钮来确认个别节目号码的调谐条件。如果未使用某些节目号码的话，可以跳越过这些节目号码。请参阅第12页的“跳台”功能。

调谐

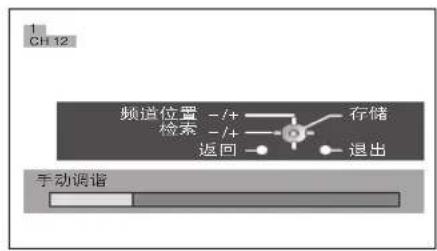

手动调谐

可重新调谐出某个节目预定：

按MENU钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定“调谐菜单”。

存取“调谐菜单”。

移动来选定“手动调谐”。

存取“手动调谐”。

选择要调谐的节目预定。

反复按直至找到所希望的电台为止。

当找到所希望的电台时，按OK钮予以保存。

该节目预定将闪烁。

任何时候按TV/AV钮均可返回为观赏电视。

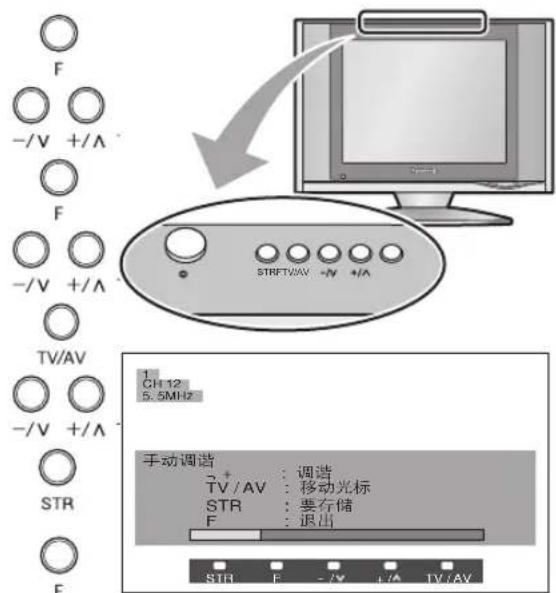

手动调谐（经由顶面板进行）

也可用电视机顶部的控制面板按钮来调谐个别节目的位置。

按F钮直至“调谐状态”出现为止。

按-/∨或+/∧钮来存取“调谐状态”。

按F钮直至出现“手动调谐”为止。

按-/∨或+/∧钮来存取“手动调谐”。

按TV/AV钮在改变节目、搜寻和改变声音系统之间移动。

按-/V或+/A钮来改变节目预定或开始搜寻。

当查找到所希望的电台时，按STR钮将其保存。

该节目预定将闪烁。

重复上述步骤来调谐出另外的节目预定。

任何时候按F钮均可退出“调谐菜单”。

注意：

• 当接收某个播放或音像信号时，如果不能得到具有正常色彩的清晰图像，请参阅第12页的“色彩系统”选择。
• 完成“手动调谐”后，请按节目号码升钮来确认个别节目号码的调谐条件。如果未使用某些节目号码的话，可以跳越过这些节目号码。请参阅第12页的“跳台”功能。
• 当使用无视频和声频输入／输出端子的录像机时，按照录像机使用说明书中所述的那样连接天线电缆比较简便，并可将频道指定为节目号码“0”。此时，请在事先设定“色彩系统”和“声音系统”后再进行“手动调谐”。而且，使用多制式录像机时，将指定的频道设为数个节目号码会更为方便。

频道分配

制式选择	中国香港/UK		ASIA/M.EAST	NZ/INDONES	AUSTRALIA	E.EUROPE	SPECL VER	AMERICA	CATV JAPAN
频道显示	接收频道
0	-	-	-	-	-	-	-	-	-	-
1	1	-	-	1	0	1	1	-	1	1
2	2	-	2	2	1	2	2	2	2	2
3		-			2	2
4		-			3
5		-			4
6		-			5
7		-			S2
		-
11		-	11	11		11	11
12	12	-	12	-		12	12			12
13	13	-	-	-		-	13	13		13
14		-	-	-		-	-	14
15		-	-	-	S10	-	-
16		-	-	-	6	-	-
		-	-	-		-	-
19		-	-	-	9	-	-
20		-	-	-	9A	-	-
21		21	21	21	10	21	21
22					11
23					12
24					S11
28
57	57				S44
58	-				20
59	-				21
62	-	62	62	62		62	62	62	62	62
63	-	63	63	63		63	63	63	63	C13
69	-	69	69	69		69	69	69
70	-	-	-	-		-	-	-
		-	-	-		-	-	-
73	-	-	-	-		-	-	-
74	-	S'1	S'1	S'1		S'1	S'1	-
75	-	S'2	S'2	S'2		-	S'2	-
76	-	S'3	S'3	S'3		-	S'3	-
77	-	-	-	-		-	-	-
78	-	-	-	-		-	-	-
79	-	-	-	-		-	-	-
80	-	S1	S1	S1		S1	S1	-
81	Z1	S2	S2	S2		S2	S2	-
89	Z9	S10	S10	S10		S10	S10	-
90	Z10	S11	S11	S11		S11	-	-
91	Z11	S12	S12	S12		S12	-	-
92	Z12	S13	S13	S13		S13	-	-
93	Z13	S14	S14	S14		S14	S14	-
94	Z14	S15	S15	S15		S15	S15	-
95	Z15	S16	S16	S16		S16	S16	-
96	Z16	S17	S17	S17		S17	S17	-
97	Z17	S18	S18	S18		S18	S18	-
98	Z18	S19	S19	S19		S19	S19	-
99	Z19	S20	S20	S20		S20	S20	-	99 C49
100	Z20	S21	S21	S21		S21	S21	-	100	-
107					69
117	Z37
118	-
120	-	S41	S41	S41		S41	S41	-
125	-	-	-	-		-	-	-	125	-

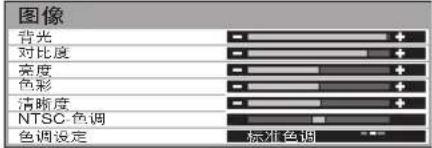

图像

按MENU钮。

移动来选定“图像”。

存取“图像”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按TV/AV钮均可返回为观赏电视。

菜单 电视、AV1和AV2各个模式的菜单模式将被记忆。 最佳/标准/影院

可根据个人喜好改变各个菜单（最佳、标准和影院）中各个项目（背光、对比度、亮度、色彩、清晰度、NTSC-色调、色调设定、图像自动、数码图像减噪和MPEG减噪）的设定值。

背光、对比度、亮度、色彩、清晰度

可根据个人喜好增高或降低这些选项的设定值。

NTSC- 色调（色调）可将图像色调浓淡调节为符合自己的口味。

注意：

• 当电视机正在接收NTSC信号时，将显示NTSC色调并可调节其设定值。
• 当电视机正在接收YUV (60赫兹)信号时，将显示色调并可调节其设定值。

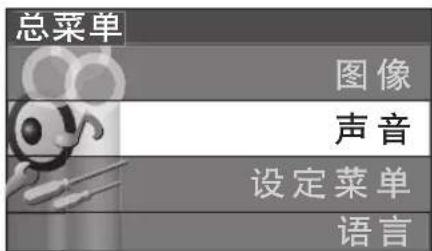

总菜单

图像

声音

设定菜单

语言

图像

图像

色调设定 可用于设定图像的整体色调。可由冷色调、标准色调和暖色调中选择。

图像自动 自动解析刚刚输入的图像，进行处理以获得对比度的改善和最佳场深。

数码图像减噪 自动减少不想要的图像杂讯。

MPEG 减噪 降低MPEG杂讯。

当观看DVD、VCD或数码电视播放时，此功能可有效地降低数码杂讯信号。此效果根据情景和影像不同而异。

MPEG DVD、VCD或数码电视播放所采用的影像信号压缩技术。

注意：

显示图像菜单的同时按遥控器上的“N”按钮时，所选择的菜单将变为标准模式。

如果按 “N” 按钮时没有显示菜单的话，将不能进行标准化。

标准模式为工场设定状态。返回至这一初始状态称为“标准化”。

声音

按MENU钮。

移动来选定“声音”。

存取“声音”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按TV/AV钮均可返回为观赏电视。

MENU

TV/AV

菜单 电视、AV1和AV2各个模式的菜单模式将被记忆。音乐/新闻/影院

可改变各个菜单（音乐、新闻和影院）中各个项目（低音和高音）的设定值。

音量 增高或降低音量。

低音 将电平增高以强调低沉声音的输出或将其降低至最小。

高音 将电平增高以强调尖锐高音的输出或将其降低至最小。

平衡 可调节左右扬声器之间的声音电平与欣赏位置相匹配。

耳机音量 可与电视机扬声器分离进行调节，这样每个人均可以欣赏收听适合于自己的电平欣赏收听。

环绕声 为欣赏音乐会大厅般的效果，可打开“环绕声”。也可按SURROUND钮进行切换。

环绕声具有极大的好处。

可使自己包绕在声音之中，仿佛置身于音乐大厅或影院内。

不必使用外接的环绕声扬声器就可获得环绕声效果。

注意：

显示声音菜单的同时按遥控器上的“N”按钮时，所选择的菜单将变为标准模式。

如果按 “N” 按钮时没有显示菜单的话，将不能进行标准化。

标准模式为工场设定状态。返回至这一初始状态称为“标准化”。

设定菜单

按 MENU 钮。

移动来选定“设定菜单”。

存取“设定菜单”。

移动来选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮均可返回为观赏电视。

定时关机 可在0至90分钟之间以15分钟间隔选择的预设时间内关闭电视机。

也可按定时关机钮来进行切换。

频道色彩设定 因播放频道不同而异的色彩密度的各个接收频道可调节为三个级别。

儿童锁码 设为 “开” 时，正以电视机／音像模式观看的图像和声音消失，将出现一黑色画面。各个节目号码和各音像模式均可设定为 “儿童锁码”。

蓝背景 无信号时可选择蓝背景显示“开”或“关”。

录像机 / 游戏机 诸如某些电视游戏和出租录像带等不规则信号的再现可得到改善。

色彩系统 音像模式下显示。

如果接收某一广播或音像信号时不能获得当前色彩的清晰图像的话，可使用此功能。

自动/PAL/SECAM/NTSC4.43/NTSC3.58

音像模式

PAL、SECAM和NTSC 3.58 是不同国家使用的不同彩色信号广播传输系统。NTSC 4.43 是一种用于特殊录像的特技播放模式，可由PAL制式电视机播放NTSC制式录制的录像带。

3D-COMB 偶尔可在观看静止或慢动作图像时看到色彩图样。将“3D-COMB”设为“开”时可显示更清晰、更逼真的色彩。仅当接收PAL或NTSC信号时显示。在S视频输入和AV2组件输入模式下不显示。

调谐菜单 供存取包括“制式选择”和“自动调谐”等在内的许多其他功能。参见第12页。音像模式下不显示。

宽高比控制

此电视机可确保以最佳尺寸和宽高比观赏图像。

每按ASPECT钮一次，宽高比模式随之改变。

4:3 ←16:9

注意：

在照片浏览模式，该功能不可用。

模式图像	说明
4:3		4:3可以其标准的4:3尺寸显示4:3图像,如果想以此格式观看可予以选择。
16:9		16:9可以其标准的16:9尺寸显示16:9图像,如果想以此格式观看可予以选择。

静止

按STILL钮来冻结图像。

再次按可返回为观看当前的节日。

注意：

静止图像模式下图像菜单内NTSC-色调（色调）或数码图像减噪的变更在退出该模式后将反应在画面上。

照片浏览模式

用数码相机或数码摄像机制作的静止影像数据(JPEG)可用一 SD 卡/PC 卡播放。

可播放影像格式：基线 JPEG 64 × 64 - 8,192 × 8,192 像素(子取样 4:2:2 或 4:2:0)

可显示文件夹数：最多 100 个

注意：

• 根据影像尺寸不同，可能不能显示某个影像的某些部分或影像可能缩小显示。
• 此电视机仅能显示 EXIF 标准的 JPEG 影像。
• 照片浏览不能支持超过 3,000 个 JPEG 文件。
• 卡必须用 FAT12 或 FAT16 进行格式化以便在此电视机上观看。
• 照片浏览与卡式硬盘（微驱动器、携带式硬盘）不兼容。
• 某些 PC 卡不能使用。

- 5 分钟未进行操作的话，屏幕保护程序将自动启动以防止影像残留（除幻灯片外）。要退出时，按任意按钮。

卡的数据保护

• 卡处于存取状态下切勿将其取出。
• 切勿触碰 SD 卡／PC 卡背面的端子。
• 电视机或卡的电气干扰、静电放电以及故障均会导致卡的损坏或数据的丢失。建议将全部重要数据在电脑上再制作备份。
• 保存的数据应定期制作备份以保护数据损坏、数据丢失或设备故障。请注意本公司对所保存数据的损坏或丢失概不负责。
• 装入或取出 PC 卡前，务必要关闭电视机。否则可能会损坏本机。切勿插入 PC 卡以外的任何物品。

警告：

和其他小物品一样，SD 卡会被幼儿误咽下去。切勿让小孩玩耍 SD 卡。使用后请立即将 SD 卡取出。

注意事项：

• 一定要将卡按正确方向插入。否则可能会损坏卡和本机。
• SD 卡和 PC 卡为精密设备。切勿使其受到过度的压力或强烈冲撞。

文件夹和文件

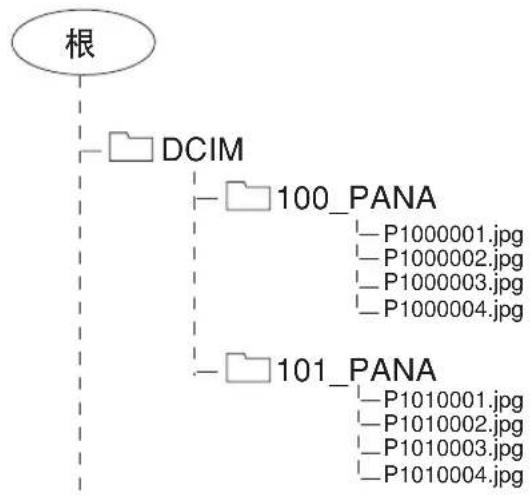

符合 DCF 规格的数码相机使用具有特殊构造的文件夹。下图所示为文件夹构造之例。

例：

如果电脑显示的卡文件层次为如下所示的话。

DCIM 文件夹

数码相机自动建立此文件夹。

100\_PANA 文件夹

文件夹名含有一3位数文件夹号码，后面跟5个任意的字符。数码相机影像被保存在这些文件夹内。

当插入如左侧所示构造的卡时，将显示 100_PANA 文件夹内的 JPEG 文件。

注意：

• 文件夹名可能会依所使用数码相机不同而异。
• 当建立某个目录或文件时，只能使用字符 “A-Z”、“a-z”、“0-9” 和 “_”。不能使用两个字节字符或其他特殊符号。

P1000001.JPG: DCF 文件

文件名含有 4 个任意字符后跟一 4 位数的文件号码。DCF 文件是用数码相机制作的影像文件（一般为 JPEG 文件）。

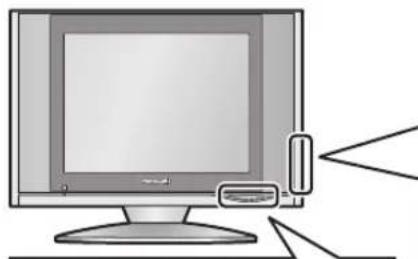

照片浏览模式

插入或取出PC卡前，务必要关闭电视机。否则可能会损坏本机。切勿插入PC卡以外的物品。

插入

对准 ◀ 标记的方向。

标签面朝着电视机前面板。

握住两侧边缘，将其插到头。

取出

1. 按EJECT（取出） 钮使之弹出。

2. 再次按该钮。

如果PC卡不能取出来

再次推压PC卡，然后按EJECT（取出）钮。

注意事项

如果使用PC卡适配器的话，请将其连同适配器一起取出。

按 SD 钮。

当插入卡时，将自动显示出下列画面。如果出现“存储卡不正确插入”信息的话，请确认卡插得是否正确。

再次按SD钮来退出照片浏览模式。

兼容的卡

SD 卡插槽 PC 卡插槽
SD 卡小型闪存卡*
多媒体卡 智能存储卡*
miniSD 卡 记忆棒*
	xD 图像卡*
	闪存 ATA 卡*

- miniSD卡需要miniSD™适配器。

- 上述右栏所列的媒体 * 可由 PC 卡适配器内的 PC 卡读取。

- 不能使用硬盘 PC 卡和其他已记录的媒体。

- 将所选择的媒体置于PC卡上，然后插到PC卡插槽内。

• 当同时插入SD卡和PC卡二者时，SD卡的内容将优先被显示。
• 如果卡不兼容的话，将在屏幕上显示出“不对应此类卡”。仅当未显示存取指示时，请取出该卡。
• 如果文件未用 FAT12 或 FAT16 进行格式化的话, 将显示出 “不对应此类型格式”。
• 如果JPEG文件损坏不能解码的话，将显示出“不对应此类型图像”。

注意：

• 当显示出卡菜单画面或“存储卡不正确插入”时插入或取出SD卡。
• 务必要在确认未显示存取指示后再插入／取出卡。
• 将SD卡取出后再重新插入前，请等候到显示出“存储卡不正确插入”后再插入。如果两个卡插槽均有卡的话，请等到显示出其他插槽的卡菜单画面，重新插入卡前，要等到存取指示不在显示后再插入。
• 如果用电脑剪辑 JPEG 的话，将不能在电视机上显示。
• 如果文件过多或文件尺寸大时，可能需要稍长时间才能显示缩微图像。

卡菜单画面
所选择的文件

图像

在照片浏览模式下

按 MENU 钮。

移动以选定“图像”。

存取“图像”。

移动以选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮可退出 “图像”。

背光、对比度、亮度、色彩、清晰度

可根据自己的喜好增高或降低这些选项的设定值。

NTSC 一色调 为符合自己的口味，可调节图像色调浓淡。

色调设定 可用于设定图像整体的色调。

可从冷色调、标准色调和暖色调中选择。

总菜单

图像
存储卡设置菜单

存储卡设置菜单

在照片浏览模式下

按 MENU 钮。

移动以选定“存储卡设置菜单”。

存取“存储卡设置菜单”。

移动以选定菜单选项。

调节所选定的选项或存取所选定的菜单。

任何时候按 TV/AV 钮可退出 “存储卡设置菜单”。

幻灯片 供存取幻灯片模式使用。

见第 24 页。

定时 播放幻灯片时，可用于在 5 至 90 秒之间选择显示间

隔时间。

排序 播放幻灯片时，可用于选择“排序”或“任意”。

重复 当 “重复” 为 “开” 时，将自动重复幻灯片的播放。

存储卡 当插槽内插有 “SD 卡” 和 “PC 卡” 两种卡时，用于选择其一。

总菜单

图像
存储卡设置菜单

照片浏览模式

按 SD 钮时，将自动显示缩微图像画面。

可在下列三种模式之间选择所希望的浏览模式。

多画面模式

将显示 9 个影像。

按此钮来选择所希望影像。

按 OK 钮来显示单画面模式。

单画面模式

将从索引区域内选择某个单画面充满屏幕。

也可旋转或放大影像。

按此钮来选择下一个或上一个影像。

按 OK 钮来显示多画面模式。

按红色或绿色按钮来旋转影像。

每按一次可将影像旋转 90^ 。

按黄色按钮来放大影像。

要复原时按蓝色按钮。

注意：

在缩放模式下旋转功能不可用。

幻灯片

如同播放幻灯片一样逐一显示影像。

要开始播放幻灯片时，进入“存储卡设置菜单”。

设定“定时”、“排序”和“重复”后，进入“幻灯片”。

当同时插入 SD 卡和 PC 卡二者时，进入 “幻灯片” 前移动至选择存储卡、选择 SD 或 PC。见第 23 页。

任何时候按 OK 钮均可返回为单画面模式。

存储卡设置菜单
幻灯片	进入
定时	5秒
排序	顺序
重复	开
存储卡	SD卡

录像机／DVD操作

遥控器可用于操控所选择录像机和DVD（数码通用光盘）设备的某些功能。某些录像机和DVD具有不同的功能，因此有关细节要参阅相应设备的使用说明书或向经销处洽询以确保其兼容性。

按钮 功能
	待机
	录像机/DVD选择开关
	播放
	停止
	录像机:快进/选看DVD:慢放/搜寻
	录像机:快倒/重看DVD:慢放/搜寻
	暂停/静止
	录像机:节目号码升/降DVD:跳越
REC	录制

立体声／两国语声音选择

接收立体声／两国语声音节目时，可按立体声／两国语声音选择钮来选择声音输出模式。

丽音 (NICAM)……在新西兰、新加坡、香港等地使用。

电视广播类型	标准电视广播(标准声频)	标准+丽音单声道1(主声音1)	丽音立体声	丽音双单声道(主声音I/副声音II)
模式指示灯	无指示灯 ▽	I ▽	○○ ▽

A2 (德国)……在澳大利亚、马来西亚等地使用。

电视广播类型	标准电视广播(标准声频)	两国语或双单声道:主声音I/副声音II	立体声
模式指示灯	无指示灯←▽	I←II	○←▽

注意：

• 如果立体声信号微弱或接收条件不佳，或者出现立体声：单声道自动切换现象的情况，建议将立体声切换为单声道。
• 尽管接收信号内容不断改变，选择的模式将保持不变。
• 当接收条件恶化时，如果将模式设在“单声道”之处，使用立体声／两国语声音选择钮，会听得更清楚一些。
• “双声道”，也称为“双单声道”或“两国语”，目前在其余国家尚未播放。

遥控器设定

可对Panasonic牌录像机和DVD的设备进行遥控操作。

完成设定后，按录像机/DVD选择开关可执行各种操作。

进行切换来选择录像机或 DVD。

边按录像机/DVD电源钮边按厂家代码（输入两位数的代码），然后按录像机/DVD停止钮。

录像机

厂家	代码
Panasonic/ National	10,11,12,13

DVD

厂家 代码
Panasonic 70, 71

注意：

• 设定后，进行操作确认。如果不工作的话，请设定一不同的代码。
• 当更换电池时，将取消相应的录像机/DVD代码。请再次设定此代码。
• 根据机型不同，可能无法进行操作。
• 根据机型不同，某些机型可能无法操作。

故障排除指南

如果液晶显示屏电视机出现问题的话，请参照下表确定其现象，然后进行所提议的检查。如果仍未解决问题的话，请与贵地的松下电器经销处联系，并告知电视机的型号和系号（均可在电视机后方找到）。

现象				检查内容
图像 声音
	雪花图像		杂音	天线位置、方向或连接
	重影		声音正常	天线位置、方向或连接
	干扰		杂音	电器汽车/摩托车萤光灯
	图像正常		无声音	音级静音启动工作。
	无图像		无声音	电视机设为音像模式电源插头未插到交流电源输出插座内。未打开电源开关。图像/声音控制器设在最低水平。确认是否为待机模式。
	无颜色		声音正常	色彩控制器设在最低水平。色彩系统
	图像不佳或失真		声音微弱或无声音	重新调谐频道。
	图像正常		声音微弱或失真	声音接收可能失真。声音系统
画面上出现红、蓝和绿斑			声音正常	这是液晶显示屏的特点,并非故障。液晶显示屏采用极精密技术制造,可获得细腻的图像细节。偶尔在画面上会出现蓝、绿或红色的固定点之类的少许死像素。请注意这并不会影响液晶显示屏的性能。

保养

要清洁本机时，可用柔软的干布擦拭。

如果表面过脏的话，可用柔软的布蘸上肥皂水溶液或弱洗涤剂液清洁。

• 可使用眼镜清洁剂从液晶显示屏上清除顽固性的脏污。
• 切勿使用酒精、涂料稀释剂或苯清洁本机。
• 使用化学处理布前，请仔细阅读随该布所附的使用说明书。
• 切勿用水擦拭液晶显示屏。

用柔软的布擦拭机壳。

如果机壳极度脏污的话，请用蘸有用水稀释后的餐具清洁剂（中性）的软布拧干后进行擦拭。

注意事项：

如果水等类似物品经由液晶显示屏表面进入监视器内部的话，可能会造成故障。

规格

电源		交流110-240伏、50/60赫兹
耗电量		平均使用:80瓦待机状态:0.5瓦
液晶显示屏		19.6英寸(50厘米)4:3宽高比液晶显示屏(640×480像素)
屏幕尺寸		401毫米(宽)×299毫米(高)
声音
	扬声器	4厘米×12厘米、2音路,16欧
	声频输出	6瓦(3瓦+3瓦),(总谐波失真10%)
	耳机	M3(3.5毫米)插孔×1
接收系统/品牌名称
		17系统		功能
		1	PAL B,G,H	接收电视广播和来自录像机的播放
		2	PAL I
		3	PAL D,K
		4	SECAM B,G
		5	SECAM D,K
		6	SECAM K1
		7	NTSC M (NTSC 3.58 / 4.5 MHz)
		8	NTSC 4.43 / 5.5 MHz	来自特定录像机的播放
		9	NTSC 4.43 / 6.0 MHz
		10	NTSC 4.43 / 6.5 MHz
		11	NTSC 3.58 / 5.5 MHz
		12	NTSC 3.58 / 6.0 MHz
		13	NTSC 3.58 / 6.5 MHz
		14	SECAM I
		15	PAL 60 Hz / 5.5 MHz	来自特定光盘播放机和特定录像机的播放
		16	PAL 60 Hz / 6.0 MHz
		17	PAL 60 Hz / 6.5 MHz
接收频道		标准电视机VHF频带 UHF频带 有线电视2-12 (PAL/SECAMB、K1) 21-69 (PALG、H、I/SECAMG、K、K1) S1-S20 (OSCAR)0-12 (PALB澳大利亚) 28-69 (PALB澳大利亚) 1-125 (美国有线电视)1-9 (PALB新西兰) 13-57 (PALD、K) C13-C49 (日本)1-12 (PAL/SECAMD) 13-62 (NTSCM日本) S21-S41 (IIYPER)1-12 (NTSCM日本) 14-69 (NTSCM美国) Z1-Z37 (中国)2-13 (NTSCM美国) 5A、9A (澳大利亚)
后部天线		UHF/VHF
工作条件		温度:5°C-40°C湿度:5%-90%相对湿度(无结露)
连接端子
	音像1	VIDEO (RCA插针式)S-VIDEO (微型DIN4针)AUDIO L-R (RCA针式×2)		1.0Vp-p (75欧)Y:1.0Vp-p (75欧)C:0.286Vp-p (75欧)0.5Vrms
	音像2	VIDEO (RCA插针式)AUDIO L-R (RCA针式×2)YPB/CB,PR/CR		1.0Vp-p (75欧)0.5Vrms1.0Vp-p (包括同步)±0.35Vp-p
	MONITOR OUT	VIDEO (RCA插针式)AUDIO L-R (RCA针式×2)		1.0Vp-p (75欧)0.5Vrms
	其他	SD卡插槽×1,PC卡插槽×1
尺寸(宽×高×深)
	包括电视机架	629毫米×503毫米×260毫米
	仅电视机时	629毫米×418毫米×91毫米
重量		净重10.1公斤

注意：
设计和规格如有变更，恕不另行通知。所示重量和尺寸为近似值。

SD 标志为商标。

顾客记录

本机的后盖上标注有产品的型号和系号。可将此系号填写在下面留出的空白处，将本使用说明书以及购买收据作为购买的永久记录保管好，以备万一被盗或丢失以及需要进行保修时作为证明。

型号系号

松下电器产业株式会社
