产品类型	适用于ATX/MicroATX服务器主板的1U存储机箱
外形尺寸	1U机架式
尺寸 (宽 x 高 x 深)	438 x 43.9 x 530 mm (17.24" x 1.73" x 20.87")
重量	17公斤 (37.5磅)
驱动器托架 (前)	4个热插拔3.5"/2.5" SAS/SATA硬盘托架
驱动器托架 (内部)	2个2.5" SATA硬盘托架
光驱托架	1个超薄光驱 (默认带挡板，可安装7mm SSD)
硬盘背板 (TA版本)	研华SATA背板，每端口6 Gbps
硬盘背板 (SA版本)	研华SAS背板，每端口12 Gbps
电源选项	350W、400W、500W单1U电源
散热风扇	三个4056mm加一个4028mm风扇
前面板I/O	2个USB 3.0端口
前面板控制	电源开关、系统复位按钮
LED指示灯	电源(蓝色)、硬盘活动(蓝色)、LAN状态(蓝色)、系统信息(蓝色)；每个硬盘托架：电源(绿色)、活动(绿色)
主板支持	ATX/MicroATX (推荐ASMB系列)
扩展槽	1个全高半长PCIe卡，通过转接卡(AIMB-RF10F-01A1E)
结构材料	不锈钢和SGCC (镀锌钢)

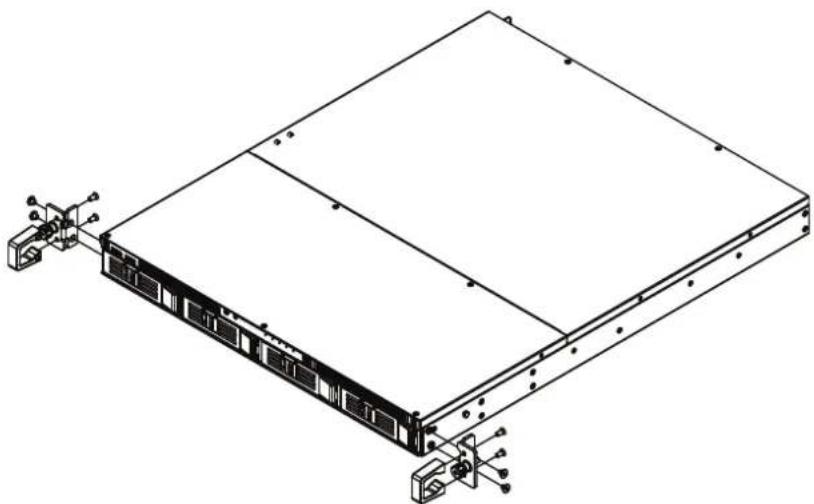

安装方式	使用随附的挂耳和手柄进行机架安装；可选配滑动导轨
工作温度	0°C至40°C (32°F至104°F)
存储温度	-20°C至60°C (-4°F至140°F) (根据典型值假设)
法规合规	FCC Part 15 A类 (工业环境假设), CE (典型)
保修	自购买之日起2年

常见问题 - HPC-8104 Advantech

哪些主板与HPC-8104兼容？

HPC-8104支持ATX和MicroATX主板，特别推荐研华ASMB系列。机箱提供铜柱螺柱用于安装。

如何在HPC-8104中安装主板？

首先，拧下七颗螺丝并向后滑动，卸下顶盖。然后，在主板的标记位置（ATX或MicroATX）安装铜柱螺柱。将主板放在螺柱上并用螺丝固定。具体位置请参考手册。

HPC-8104 TA和SA版本有什么不同？

TA版本使用SATA背板，支持SATA 6 Gbps用于前端热插拔硬盘托架。SA版本使用SAS背板，支持SAS 12 Gbps以获得更高性能。TA版本仅支持SATA硬盘，而SA版本同时支持SAS和SATA。

总共可以安装多少块硬盘？

最多7块硬盘：前面4个热插拔3.5"/2.5"，内部2个2.5" SATA硬盘，以及1个超薄光驱（可使用光驱托架替换为额外的2.5" SSD）。

可以使用标准ATX电源吗？

不可以，HPC-8104需要1U高度电源，尺寸专为机箱设计。研华提供350W、400W和500W选项。请勿尝试安装标准ATX电源。

如何更换热插拔硬盘？

只需按下闩锁并拉出硬盘托架。将新SAS/SATA硬盘放入托架，用四颗螺丝固定，将托架滑回并锁上闩锁。硬盘会自动被检测到。

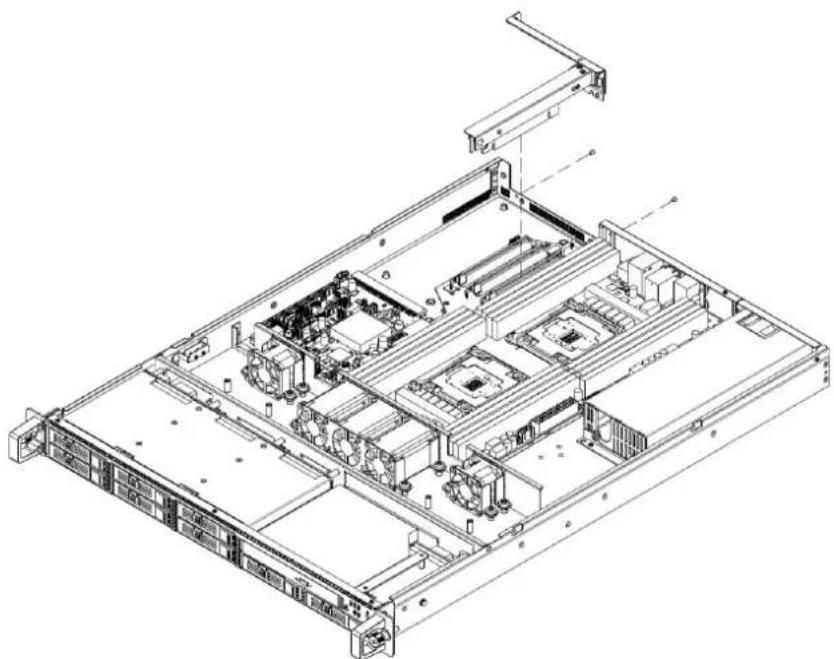

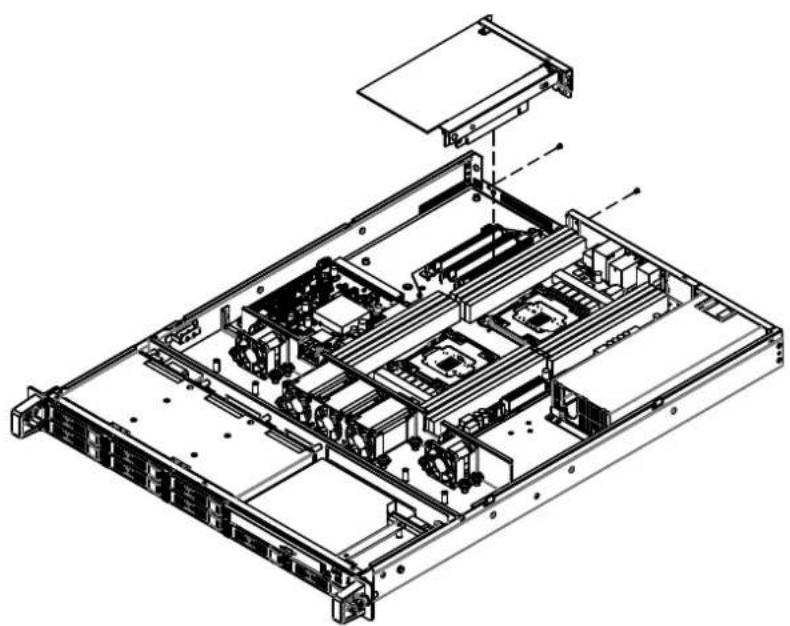

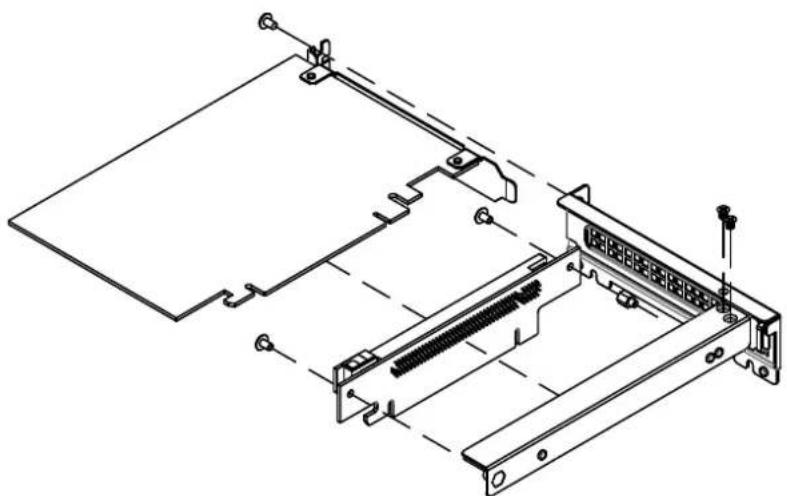

可以安装哪些扩展卡？

HPC-8104支持一块全高半长PCIe卡，通过随附的转接卡（型号AIMB-RF10F-01A1E）。如果未随附，转接卡需单独购买。

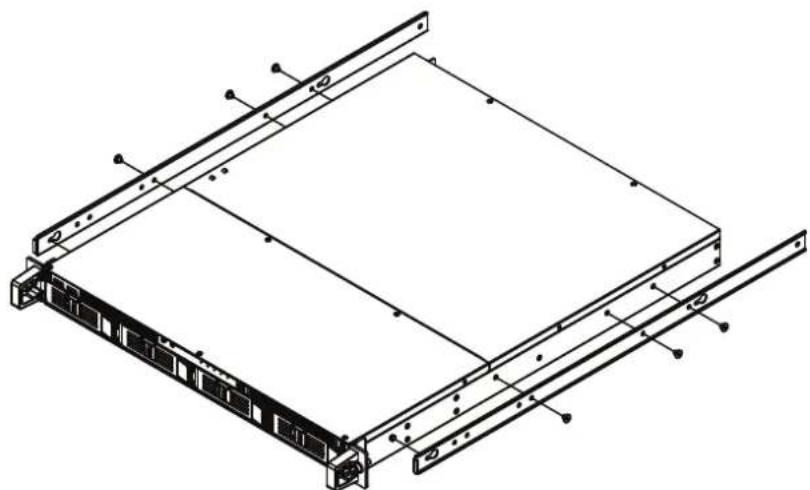

如何安装机架安装的滑动导轨？

首先，使用六颗螺丝（每侧三颗）将内部滑轨件连接到机箱。然后，将外部滑轨件安装到机柜上。最后，将机箱插入机柜，确保滚珠保持器完全打开，推至锁定。

前面板LED指示灯表示什么？

顶部五个蓝色LED显示：电源、硬盘活动、LAN1、LAN2和系统信息。每个硬盘托架有一个绿色电源LED和一个活动LED（活动时常亮绿色）。

HPC-8104兼容2.5"硬盘吗？

是的，前面热插拔托架可接受3.5"和2.5" SAS/SATA硬盘。此外，还有两个专用的内部2.5" SATA托架用于操作系统安装。

用户手册 HPC-8104 Advantech

Copyright/ 版权声明 / 版权聲明

随附本产品发行的文件为研华公司 2018 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致第三方的权益受损，概不负责。

隨附本產品發行的檔為研華公司 2018 年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。然而，研華公司對於本手冊的使用結果，或者因使用本手冊而導致第三方的權益受損，概不負責。

Acknowledgements/ 认可声明 / 認可聲明

所有其它产品名或商标均为各自所属方的财产。

HPC-8104 是研華公司的商標。

所有其它產品名或商標均為各自所屬方的財產。

Part No./产品号/料號：2001810400

Edition 1/ 第一版

Printed in China/ 中国印刷 / 中國印刷

On-line Technical Support/ 在线技术支持 / 線上技術支援

如需技术支持和服务，请访问研华公司的网站：

http://support.advantech.com.cn

若需技術支援及其它服務，請連結研華公司的支援網站：

http://support.advantech.com.tw

Instructions/ 安全指示

1. CAUTION: Always completely disconnect the power cord from your chassis whenever you work with the hardware. Do not make connections while the power is on. Sensitive electronic components can be damaged by sudden power surges.
2. CAUTION: Always ground yourself to remove any static charge before touching the motherboard, backplane, or add-on cards. Modern electronic devices are very sensitive to static electric charges. As a safety precaution, use a grounding wrist strap at all times. Place all electronic components on a static-dissipative surface or in a static-shielded bag when they are not in the chassis.

3. CAUTION: Any unverified component can cause unexpected damage. To ensure the correct installation, please always use the components (e.g., screws) provided in the accessory box.

4. 请仔细阅读此安全操作说明。

5. 请妥善保存此用户手册供日后参考。
6. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
7. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
8. 请不要在潮湿环境中使用设备。
9. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。
10. 若该设备是上架式机箱，请务必使用机柜里的层板或滑轨，确实将设备安稳的安装固定在机柜内。
11. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0^ （ 32^ ）或高于 40^ （ 104^ ），否则可能会损坏设备。
12. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。
13. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。
14. 请将电源线布置在人们不易绊到的位置，并不要在电源上覆盖任何杂物。
15. 请注意设备上的所有警告和注意标语。
16. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。
17. 请不要让任何液体流入通风口，以免引起火灾或者短路。
18. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。
19. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏；
设备内部有液体流入；
设备曾暴露在过于潮湿的环境中使用；
■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；
设备跌落或者损坏；
■ 设备有明显的外观破损。

1. 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

2. 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制：

(1) 本设备不得产生有害的干扰，而且
(2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。

1. 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。
2. 注意：接触产品的母板、无源底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。
3. 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件（如螺丝）以确保正确的安装。

4. 本产品不带电源线销售，用户需购买符合 CCC 要求的电源线。

5. 請仔細閱讀此安全操作說明。

6. 請妥善保存此用戶手冊供日後參考。
7. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。
8. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
9. 請不要在潮濕環境中使用設備。
10. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
11. 若該設備是上架式機箱，請務必使用機櫃裡的層板或滑軌，確實將設備安穩的安裝固定在機櫃內。
12. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0^ C （ 32^ F）或高於 40^ C （ 104^ F），否則可能會損壞設備。
13. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
14. 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。
15. 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。
16. 請注意設備上的所有警告和注意標語。
17. 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損壞。
18. 請不要讓任何液體流入通風口，以免引起火災或者短路。
19. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。
20. 如遇下列情況，請由專業人員來維修：

■ 電源線或者插頭損壞；
■ 設備內部有液體流入；
■ 設備曾暴露在過於潮濕的環境中使用；
■ 設備無法正常工作，或您無法透過用戶手冊來使其正常工作；
■ 設備跌落或者損壞；
■ 設備有明顯的外觀破損。

1. 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

2. 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制：

(1) 本設備不得產生有害的干擾，而且
(2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。

1. 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機箱。
2. 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。
3. 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲）以確保正確的安裝。

Advantech Customer Services/ 研华为客户提供的服务 / 研華為客戶提供的服務

研华的每一款产品都是严格按照规格生产的。因此，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。无论您购买的研华产品置于实验室还是工厂，皆可确保研华产品之可靠性和易于操作性。客户的满意是我们最关注的。下面是研华客户服务指南。为保证您从我们的服务中获得最大的利益，请谨慎遵循下面的操作指南。

研華的每一款產品都是嚴格按照規格生產的。因此，產品的可靠性在惡劣粗糙的工業環境下也可以得到保證。無論您購買的研華產品置於實驗室還是工廠，皆可確保研華產品之可靠性和易於操作性。客戶的滿意是我們最關注的。以下是研華客戶服務指南。為保證您從我們的服務中獲得最大的利益，請謹慎遵循下面的操作指南。

Technical Support/技术支持/技術支援

我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常比我们可以在电话上给您提供的答案更为详细。

请先参考本手册。如果仍找不到方案，请搜集和故障有关的所有信息和问题，汇同你手边的资料，给您的经销商打电话。我们的经销商都是接受过专业培训的。通过您提供的产品信息，他们会为您提供所需要的技术支持。事实上，多数问题都是很微小的，都可以在电话上解决。

此外，在每个工作日，研华工程师都为客户提供免费的技术支持。关于研华任意一款产品安装和操作方面的应用需求或具体信息，我们都时刻准备着为您提供相关的建议。

我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常比我們可以在電話上給您提供的答案更為詳細。

請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以直接透過電話解決。

此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建議。

Product Warranty/ 产品质量保证 / 產品保固

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品并不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期之產品，我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。

如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬體等）。請注意螢幕上出現的任何不正常資訊顯示。

2. 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。

3. 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA（Return Material Authorization）序號。這可以讓我們儘快地進行故障產品的回收。

4. 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供保固服務。

把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。

Initial Inspection/ 初始检查 / 初始檢查

打开包装时，用户需确认包装中含有下面所列各项：

机箱
用户手册
■ 质保卡
■ 附件盒，内含螺丝包（用于固定母板、光盘和其他磁盘驱动、附加卡以及耳柄等）、铜柱、风扇延长线和一对耳柄。

若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。

打開包裝時，用戶需確認包裝中含有下所列各項：

機箱
■ 用户手册
■ 品質保證卡
■ 附件盒，內含螺絲包（用於固定主機板、光碟和其他磁片驅動、附加卡以及耳柄等）、銅柱、風扇延長線和一對耳柄。

若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購買的產品應當是完好無損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。

Contents/目录/目錄

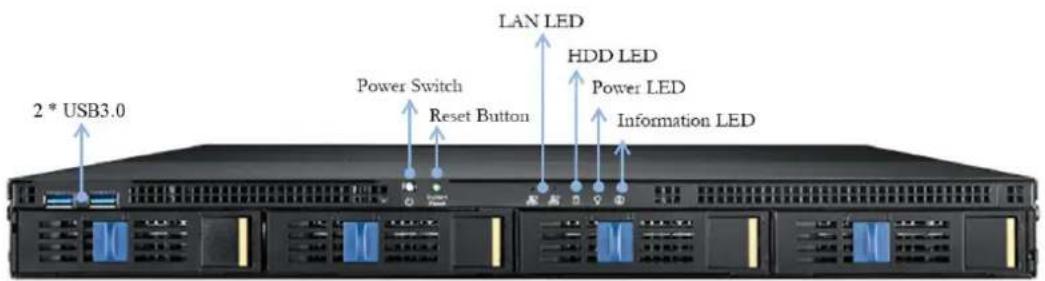

Figure 3.1 Front Panel / 前视图 / 前视圖.... 24

Figure 3.2 Rear Panel / 后视图 / 後視圖 24

3.1.1 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕 . 24

3.1.2 LED Indicators for System Status/ 系统指示灯 / 系统指示燈 .. 25

Table 3.1: LED Indicator Functions/ 系统指示灯 / 系统指示燈 25

3.1.3 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/SATA

硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈 26

Table 3.2: SAS/SATA HDD LED Indicator Functions /SAS/SATA 硬盘 LED 指示灯功能 /SAS/SATA 硬碟 LED 指示燈功能 27

Table 3.3: SAS/SATA HDD LED Indicator Functions (SE/SA Version)/SAS或SATA硬盘LED指示灯功能(SE/SA机种)/SAS或SATA硬碟LED指示燈功能(SE/SA機種)……27

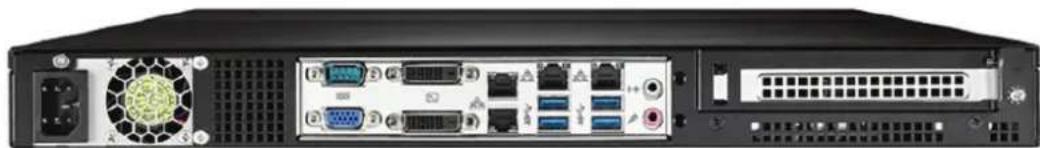

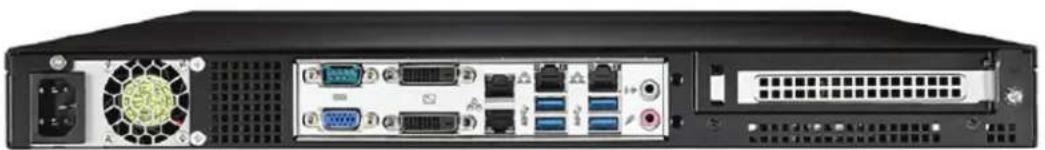

3.2 The Rear Panel/ 后面板 / 後面板 28

Figure 3.3 Rear Panel / 后面板 / 後面板 28

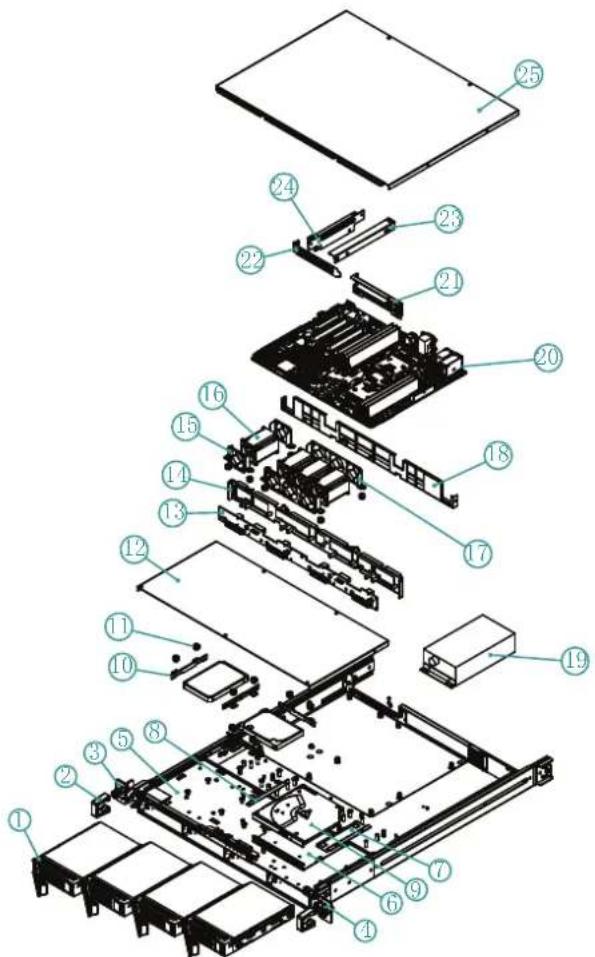

Appendix A Exploded Diagram & Parts List

分解图 & 部件列表

分解圖 & 零件表29

A.1 Exploded Diagram & Parts List/分解图&部件列表/分解图&零件表.30

Figure A.1 Exploded Diagram & Parts List/分解图&部件列表/分解圖 & 零件表 30

Table A.1: Parts List/部件列表 / 零件表 31

Chapter 1

General Information

概述

產品資訊

1.1 Introduction/ 产品简介 / 產品簡介

HPC-8104 系列为 1U 储存服务器机箱，针对数字监视系统或云端储存的大量数据储存应用，设计了 4 个 3.5” /2.5 热插入硬盘槽，提供大量数据储存功能，同时采用最新的工业外观设计，为用户提供了高性能、最尖端的操作平台。HPC-8104 系列产品有不同的 SKU 可以支持不同尺寸的主板，从 ATX 到 MicroATX，同时支持高效率电源供应器。除了前置 4 个热差拔硬盘设计外，同时也支持 2 个 2.5” 硬盘，让用户可以安装操作系统于 2.5” 硬盘上。HPC-8104 TA 版本，我们设计研华自有的 SATA 硬盘背板来支持 4 颗 SATA 6G 讯号效能硬盘。HPC-8104 SA 版本，我们设计了 SAS 12G 硬盘背板，来提供最佳的数据传输校能。电源供应器方面，则是支持350W或是最高500W电源供应器。

HPC-8104 系列為 1U 儲存伺服器機箱，針對數位監視系統或雲端儲存的大量資料儲存應用，設計了 4 個 3.5”/2.5 熱插拔硬碟槽，提供大量資料儲存功能，同時採用最新的工業外觀設計，為用戶提供了高性能、最尖端的操作平臺。HPC-8104 系列產品有不同的 SKU 可以支援不同尺寸的主機板，從 ATX 到 MicroATX，同時支援高效率電源供應器。除了前置 4 個熱差拔硬碟設計外，同時也支援 2 個 2.5” 硬碟，讓使用者可以安裝作業系統於 2.5” 硬碟上。HPC-8104 TA 版本，我們設計研華自有的 SATA 硬碟背板來支援 4 頓 SATA 6G 訊號效能硬碟。HPC-8104 SA 版本，我們設計了 SAS 12G 硬碟背板，來提供最佳的資料傳輸校能。電源供應器方面，則是支援 350W 或是最高 500W 電源供應器。

1.2 Specifications/ 产品规格 / 產品規格

构造：不锈钢及镀锌钢板
磁盘容量：前面板支持4个3.5”/2.5”热插入硬盘，1个Ultra slim光驱（标准出货安装檔板）与内部选配的两个2.5”固态硬盘。内部选配的2个2.5”固态硬盘请选用标准高度在7公厘以内的固态硬盘。
■ LED 指示灯：单色 LED （蓝色）用于显示电源、硬盘传输、网络状态及系统信息。
前面板上的开关和按钮：电源开关、系统重启按钮
■ 前部 I/O 接头：双 USB3.0 接头
冷却系统：3个4056及1个4028系统风扇
重量：17 kg
产品尺寸（W x H x D）：438 x 43.9 x 530 mm（17.24" x 1.73" x 20.87")

注！内装选配的双2.5”硬盘支架请选购研华标准料号：98R18104000

■ 構造：不銹鋼及鍍鋅鋼板
磁碟容量：前面板支援4個3.5”/2.5”熱插拔硬碟，1個Ultra slim光碟機（標準出貨安裝檔板）與內部選配的兩個2.5"固態硬碟。內部選配的2個2.5”固態硬碟請選用標準高度在7公厘以內的固態硬碟。
■ LED 指示燈：單色 LED （藍色）用於顯示電源、硬碟傳輸、網絡狀態及系統資訊。
前面板上的開關和按鈕：電源開關、系統重啟按鈕
■ 前部 I/O 接頭：雙 USB3.0 接頭
冷卻系統：3 個 4056 及 1 個 4028 系統風扇
重量：17 kg
■ 產品尺寸（W x H x D）：438 x 43.9 x 530 mm（17.24" x 1.73" x 20.87")

注！內裝選配的雙2.5”硬碟支架請選購研華標準料號：98R18104000

1.3 Power Supply Options/ 电源选项 / 電源選項

该产品支持 1U 电源。电源选项信息请参考下表。

該產品支援 1U 電源。電源選項資訊請參考下表。

Table 1.1: Power Supply Options/ 电源选项 / 電源選項
Watt	350W max. (Flex, PFC)	500W max. (Flex, PFC)
功率	(Single 1U-heigh)	(single 1U-high)
Input rating
输入电压	100 ~ 240 Vac (Full range)	100 ~ 240 Vac (Full range)
輸入電壓
Output voltage	+3.3V @16A, +5V @16A,	+3.3V @14A, +5V @16A,
输出电压	+12V1 @18A, +12V2 @18A,	+12V @41A, -12V @0.3A,
輸出電壓	-12V @0.3A, +5Vsb @3A	+5Vsb @3A
Minimum load	+3.3V @0A, +5V @0.2A,	+3.3V @0A, +5V @0A,
最小負載	+12V1 @0.5A, +12V2 @0.5A,	+12V @0.1A, -12V @0A,
最小負載	-12V @0A, +5Vsb @0A	+5Vsb @0A
MTBF 200,000 hours @25°C 100,000 hours @ 25°C
Safety
安規认证	UL/TUV/CCC/CB/BSMI/KCC UL/TUV/CB/CCC
安規認證

请以研华公司官方网站公告的该机箱产品型录上的电源选项料号为准。

請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號為準。

1.4 Environmental Specifications /环境规格/環境規格

Table 1.2: Environment Specifications/ 环境规格 / 環境規格

Environment	Operating	Non-operating
环境	工作	非工作
環境
Temperature
温度	0 ~ 40°C (32 ~ 104°F)	-40 ~ 60°C (-40 ~ 140°F)
溫度
Humidity
湿度	10 ~ 95% @ 40°C, non-condensing	10 ~ 95% @ 60°C, non-condensing
濕度

Table 1.2: Environment Specifications/ 环境规格 / 環境規格

Vibration(5 ~ 500Hz)振动振動	0.25 G rms 2 G
Shock冲击衝擊	10 G with 11 ms duration, half sine wave

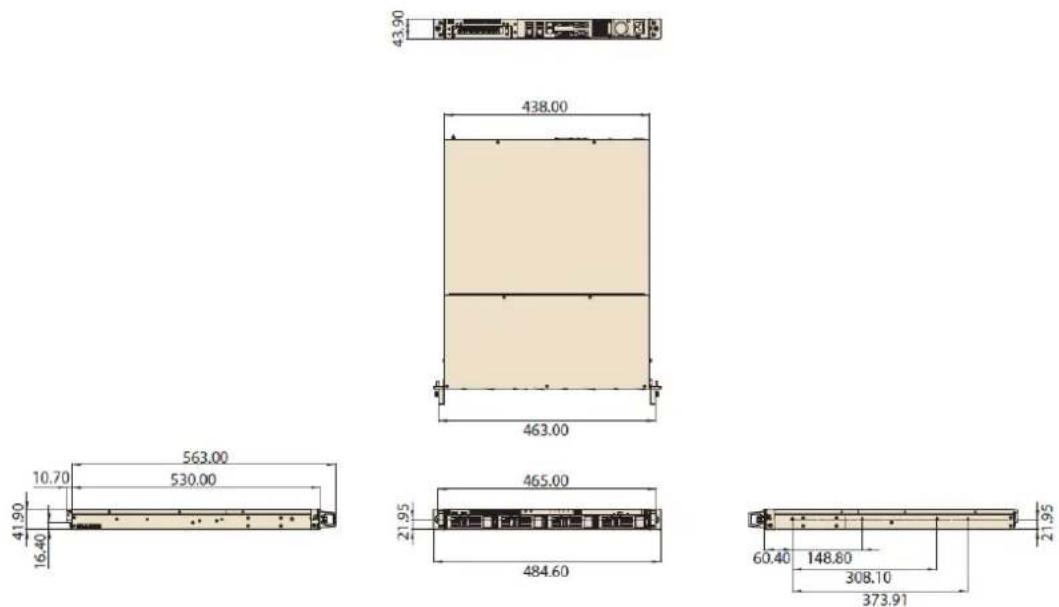

1.5 Dimension Diagram/ 产品尺寸 / 產品尺寸

Figure 1.1 Dimension Diagram/ 产品尺寸 / 產品尺寸

Chapter 2

System Setup

系统安装

系統安裝

下述步骤指导用户如何在 HPC-8104 产品内安装母板、附加卡和磁盘驱动器。有关产品组件的信息，请参考附录 A 的分解图和组件列表。

下述步驟指導使用者如何在 HPC-8104 產品內安裝主機板、附加卡和磁碟機。有關產品元件的資訊，請參考附錄 A 的分解圖和元件清單。

机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。

機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。

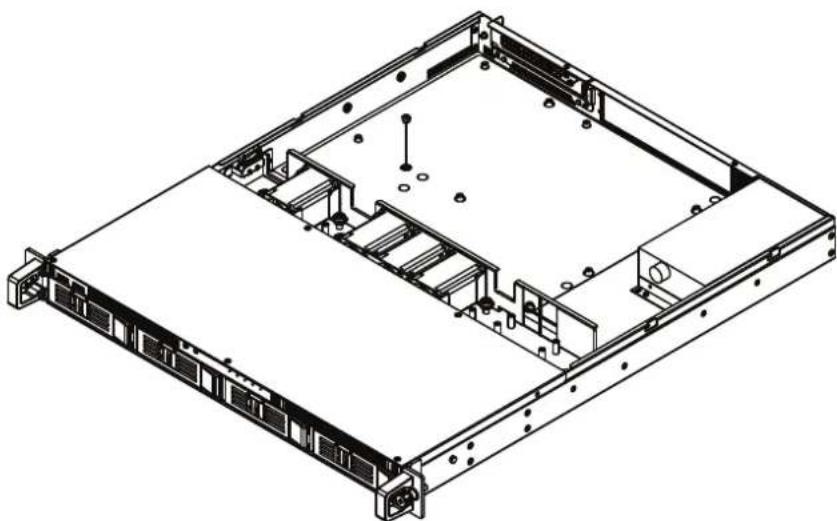

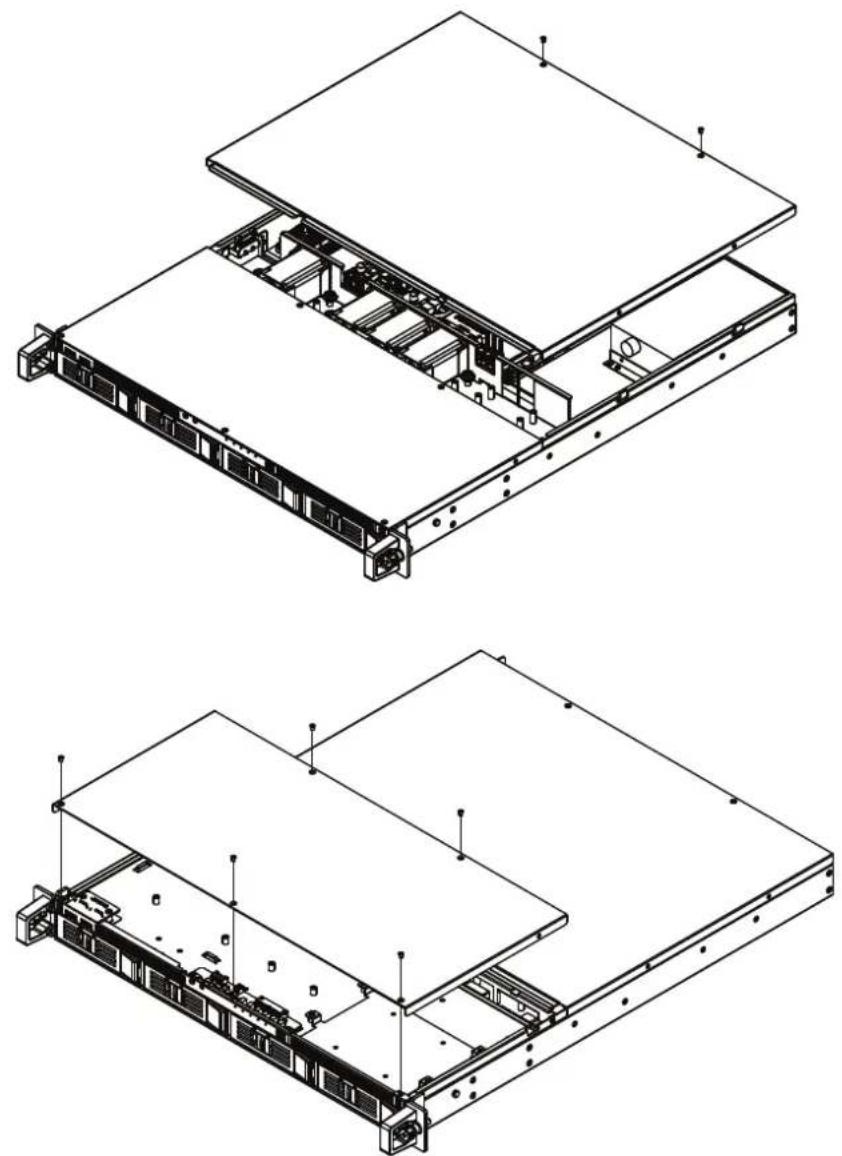

2.1 Removing the Cover/ 移除顶盖 / 移除上蓋

1. 旋开 7 个顶盖后侧的螺丝。
2. 将顶盖向后拉出然后向上抬起。（如图 2.1 所示）

請按照以下步驟移除主機殼蓋。

1. 旋開 7 個頂蓋後側的螺絲。
2. 將頂蓋向後拉出然後向上抬起。（如圖 2.1 所示）

HPC-8104 支持 ATX/MicroATX 主板。请按照以下步骤安装主板：

1. 图 2.2 标示了用于安装特定 ATX/Micro ATX 主板的铜柱位置，用户可以于配件盒中找到铜柱（如图 2.3 所示）。将铜柱锁入相应的位置，然后沿逆时针方向旋转将其固定在机箱上。

HPC-8104 支持 ATX/MicroATX 主機板。請按照以下步驟安裝主機板：

1. 圖 2.2 標示了用於安裝特定 ATX/Micro ATX 主機板的銅柱位置，用戶可以於配件盒中找到銅柱（如圖 2.3 所示）。將銅柱鎖入相應的位置，然後沿逆時針方向旋轉將其固定在機箱上。

A

B

C

F

F

1

G

R

S

H

H

1

J

J

1

K

K

1

L

L1

M

ASMB-584

*

*

*

*

*

*

*

*

ASMB-585

*

*

*

*

*

*

*

*

ASMB-586

*

*

*

*

*

*

*

*

ASMB-781

*

*

*

*

*

*

*

*

*

*

*

ASMB-782

*

*

*

*

*

*

*

*

*

*

*

ASMB-784

*

*

*

*

*

*

*

*

*

*

*

ASMB-785

*

*

*

*

*

*

*

*

*

*

*

ASMB-786

*

*

*

*

*

*

*

*

*

*

*

ASMB-813

*

*

*

*

*

*

*

*

*

*

ASMB-815

*

*

*

*

*

*

*

*

*

*

*

ASMB-820

*

*

*

*

*

*

*

*

*

*

*

ASMB-822

*

*

*

*

*

*

*

*

*

*

*

ASMB-823

*

*

*

*

*

*

*

*

*

*

*

ASMB-825

*

*

*

*

*

*

*

*

*

*

*

ASMB-913

*

*

*

*

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

M 1 X Y

Figure 2.2 Stub Copper Locations Indication/ 母板安裝銅柱標示 / 主機板安裝銅柱標示

1. Attach the motherboard I/O shielding onto the rear plate first. Then fasten the motherboard onto the chassis. (see Figure 2.4)
2. Connect the 20-pin (or 24-pin) ATX power connector and the 8-pin / 4-pin +12 V power connector from the power supply to the motherboard and HDD BP.

3. Connect the USB 3.0 wire, HDD LED wires, LAN LED wire, system information LED wire (depends on MB supports), Power switch wire, and the System Reset switch wire from the chassis to the motherboard.

4. 将主板的 1/0 屏蔽衬垫放在后面板上，然后把主板固定在机箱上（如图 2.4 所示）。

5. 将电源的 20 针（或 24 针）ATX 电源界面和 8 针 /4 针 +12 V 电源接口连接到主板，硬盘背板。

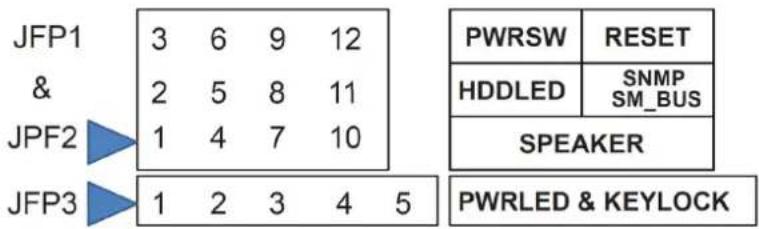

6. 将机箱的 USB 3.0 电缆、HDD LED 电缆、LAN LED 电缆、系统信息 LED 电缆（若主板有支持），电源开关电缆以及系统复位开关电缆连接到主板。

7. 將主機板的 I/O 遮罩襯墊放在後面板上，然後把主機板固定在主機殼上（如圖 2.4 所示）。

8. 將電源的 20 针 （或 24 针）ATX 電源介面和 8 针 /4 针 +12 V 電源介面連接到主機板。

9. 將主機殼的 9 针 USB 電纜、HDD LED 電纜、LAN LED 電纜、錯誤回報電纜，電源開關電纜以及系統重定開關電纜連線到主機板。

HPC-8104 仅支持 ASMB 系列母板。

HPC-8104 僅支援 ASMB 系列主機板。

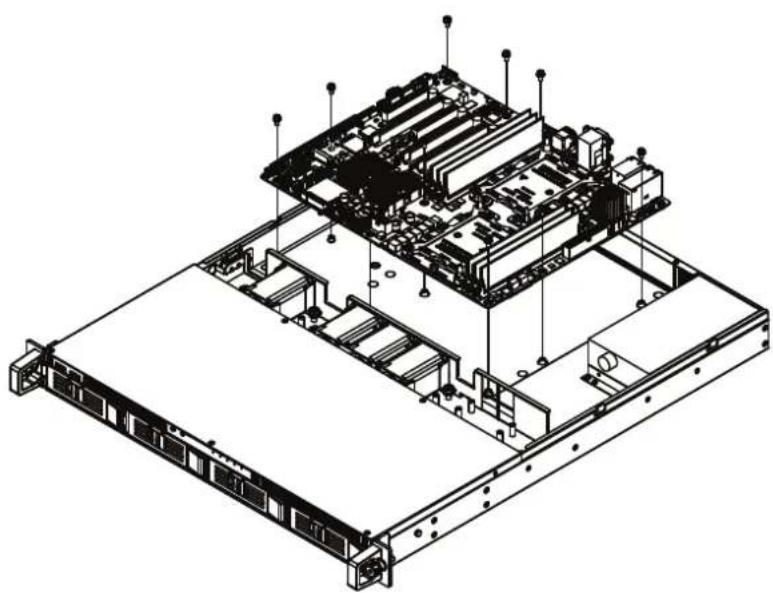

Figure 2.4 Installing a Motherboard/ 安装母板 / 安装主機板

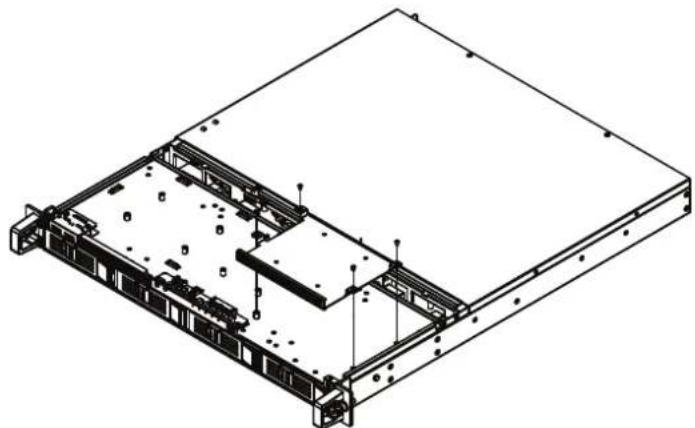

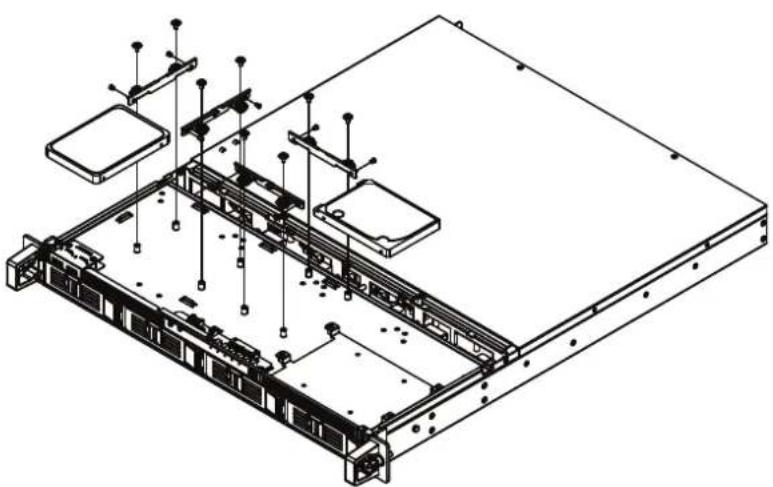

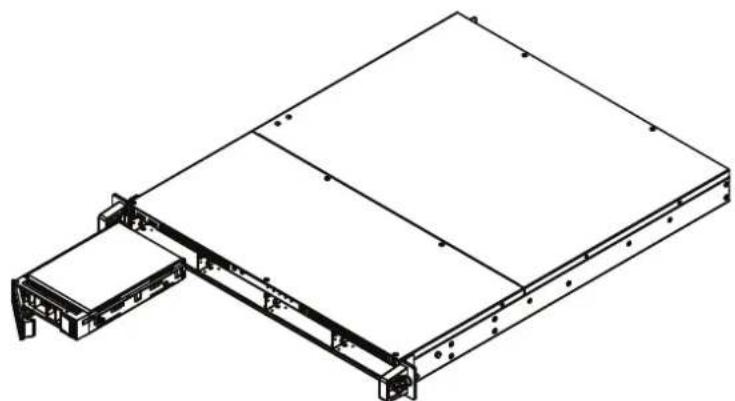

2.3 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機

HPC-8104 支持 4 个前置 3.5” /2.5” 硬盘托架和 2 个内置 2.5” HDD。请参考以下指示安装各种硬盘。

HPC-8104 支援 4 個前置 3.5” /2.5” 硬碟托架和 2 個內置 2.5” HDD。請參考以下指示安裝各種硬碟。

2.3.1 Installing SAS/SATA HDD

SAS/SATAA HDD in Front Hot-plug Drive Bays/ 安装 SAS/SATA 硬盘于前面版4个可抽取式硬盘槽 / 安装 SAS/SATA 硬碟於前面版 4 個可抽取式硬碟槽

IIPC-8104 支持 SAS 和 SATA 硬盘，SA 版本支持 SAS 及 SATA 硬盘，TA 版本支持 SATA 硬盘，当安装前置 4 颗硬盘时，用户不必移除机箱盖。

1. 将硬盘拖盘从硬盘槽中取出。
2. 将 SAS/SATA 硬盘固定于硬盘托架上并锁付四个螺丝固定。
3. 放回 HDD 托架，然后握住把手将其推回原处。向右拨动 HDD 托架的门闩，将托架锁住。
4. 如需安装多个 SAS/SATA HDD，请重复操作步骤 1 \~ 3。

HPHPC-8104 支援 SAS 和 SATA 硬碟，SA 版本支持 SAS 及 SATA 硬碟，TA 版本支持 SATA 硬碟，當安裝前置 4 頗硬碟時，用戶不必移除機箱蓋。

1. 將硬碟拖盤從硬碟槽中取出。
2. 將 SAS/SATA 硬碟固定於硬碟托架上並鎖付四個螺絲固定。
3. 放回 HDD 托架，然後握住把手將其推回原處。向右撥動 HDD 托架的門門，將托架鎖住。
4. 如需安裝多個 SAS/SATA HDD，請重複操作步驟 1 \~ 3。

HPC-8104 配置 2 个内置 2.5" SATA HDD，我们提供 2 个 2.5" 内置 SATA 硬盘架，请参考以下步骤安装内置硬盘。

1. 安装 2.5" 内置 HDD 时，只需卸下硬盘驱动支架上的螺丝（如图 2.7 所示）。
2. 将硬盘插入驱动支架上的相应位置，然后用提供的螺丝固定。
3. 将托架和硬盘放回原位，然后用螺丝固定。
4. 将 2.5" 内置 HDD 和主板上的相应电缆相连。然后把电源插头插进各个硬盘。

IIPC-8104 配置 2 个內置 2.5" SATA HDD，我們提供 2 個 2.5" 內置 SATA 硬盤架，請參考以下步驟安裝內置硬碟。

1. 安裝 2.5” 內置 HDD 時，只需卸下硬碟驅動支架上的螺絲 （如圖 2.7 所示）。
2. 將硬碟插入驅動支架上的相應位置，然後用提供的螺絲固定。
3. 將托架和硬碟放回原位，然後用螺絲固定。
4. 將 2.5" 内置 HDD 和主機板上的相應電纜相連。然後把電源插頭插進各個硬碟。

HPC-8104 支持 1 个光驱模块，请参考以下指示安装光驱模块：

1. 安装光驱时，请卸下光驱支架上的螺丝。
2. 将光驱插入支架上的相应位置，并使用提供的螺丝固定。
3. 将光驱与支架放为原位后使用螺丝固定。
4. 将光驱与主板上的讯号线与电源线相连。

HPC-8104 支援 1 個光碟機模組，請參考以下指示安裝光碟機模組：

1. 安裝光碟機時，請卸下光碟機支架上的螺絲。
2. 將光碟機插入支架上的相應位置，並使用提供的螺絲固定。
3. 將光碟機與支架放為原位後使用螺絲固定。
4. 將光碟機與主機板上的訊號線與電源線相連。

附件盒里有一对耳柄。请参考图 2.8 将耳柄安装在机箱前面板的左右两端，并用提供的螺丝进行固定。

附件盒裡有一對耳翼。請參考圖 2.8 將耳翼安裝在主機殼前面板的左右兩端，並用提供的螺絲進行固定。

2.5 Installing PCIe Expansion Card/ 安装 PCIe 扩充卡 / 安装 PCIe 擴充卡

HPC-8104 支持一个全高半长 PCIe 扩充卡，请参考以下指示进行安装。(PCIe 转接卡需先安装于机箱上)

1. 安装 PCIe 扩充卡时，请先卸下后窗的两颗螺丝并垂直拉起 PCIe 转接卡及支架。请参阅图示 2.11.
2. 将 PCIe 扩充卡插入转接卡上的相对应位置，并使用提供的螺丝与铜柱进行固定。请参阅图示 2.12.
3. 将 PCIe 卡片及支架放回原位后使用螺丝固定。请参阅图示 2.13.
4. 将 PCIe 卡片及卡片所需要的线材与主板或背板进行连接。

HPC-8104 支援一個全高半長 PCIe 擴充卡，請參考以下指示進行安裝。(PCIe 轉接卡需先安裝於機箱上)

1. 安装 PCIe 擴充卡時，請先卸下後窗的兩顆螺絲並垂直拉起 PCIe 轉接卡及支架。請參閱圖示 2.11.
2. 將 PCIe 擴充卡插入轉接卡上的相對應位置，並使用提供的螺絲與銅柱進行固定。請參閱圖示 2.12.
3. 將 PCIe 卡片及支架放回原位後使用螺絲固定。請參閱圖示 2.13.
4. 將 PCIe 卡片及卡片所需要的線材與主板或背板進行連接。

PCIe 扩充卡的支持须购买研华标准 1U PCIe 转接卡：AIMB-RF10F-01A1E PCIe 擴充卡的支援須購買研華標準 1U PCIe 轉接卡：AIMB-RF10F-01A1E

Figure 2.11 Remove PCIe Riser Card / 移除 PCIe 转接卡 / 移除 PCIe 轉接卡

Figure 2.12 PCIe Riser Assembly / 安装 PCIe 转接卡 / 安装 PCIe 轉接卡

Figure 2.13 PCIe Riser + Expansion Card Assembly / 安装 PCIe 转接卡与扩展卡 / 安装 PCIe 轉接卡與擴展卡

2.6 Slide Rail or Pallet/ 滑轨或层板 / 滑轨或層板

前面板配置 5 个指示灯，2 个 USB3.0 插槽，及 4 个热抽拔硬盘插槽。此外，还配置 1 个电源开关、1 个系统重启按钮。其具体功能将在后面进行介绍。

前面板配置 5 個指示燈，2 個 USB3.0 插槽，及 4 個熱抽拔硬碟插槽。此外，還配置 1 個電源開關、1 個系統重啟按鈕。其具體功能將在後面進行介紹。

Figure 3.1 Front Panel / 前视图 / 前视圖

Figure 3.2 Rear Panel / 后视图 / 後視圖

电源开关：按下此按钮可开启或关闭系统电源。请使用系统关机或持续按下此按钮数秒钟以关闭系统 ATX 电源。

系统重启按钮：按下此按钮可重启系统。

双 USB3.0 接口：此接口可连接各种 USB3.0 设备用于数据传输、备份或输入。

電源開關：按下此按鈕可開啟或關閉系統電源。請使用系統關機或持續按下此按鈕數秒鐘以關閉系統 ATX 電源。

系統重啟按鈕：按下此按鈕可重啟系統。

雙 USB3.0 接頭：此接頭可連接各種 USB3.0 設備用於資料傳輸、備份或輸入。

3.1.2 LED Indicators for System Status/ 系统指示灯 / 系统指示燈

机箱前面板上方配有 5 个 LED 指示灯，能够显示系统是否正常运行及运行状态。LED 指示灯的功能描述请参考表 3.1。

主機殼前面板上方配有 5 個 LED 指示燈，能夠顯示系統是否正常運行及運行狀態。LED 指示燈的功能描述請參考表 3.1。

Table 3.1: LED Indicator Functions/ 系统指示灯 / 系统指示燈
LED	Description	Blue	Red
	说明	蓝色	红色
	說明	蓝色	红色
Power/电源/電源	System Power	Normal	NA
	系统电源	正常	无作用
	系统電源		無作用
LAN/网络/網路	LAN1 & LAN2 status	Normal	NA
	LAN1 & LAN2 状态	正常	无作用
	LAN1 & LAN2 狀態		無作用
	Data transmit through LAN	Blinking	NA
	通过 LAN 数据传输	闪烁	无作用
	通過 LAN 資料傳輸	閃爍	無作用
HDD/硬盘/硬碟	Status of HDD	Data access:BlinkingIdle: No light	NA
	硬盘状态	数据访问:闪烁	无作用
	硬盘状态	空闲:灯火	無作用
		傳輸資料:閃爍空間:燈滅
Information/系统信息/系統資訊	PEF occurred bymotherboard's BMC	NA	SystemAbnormal
	主板的 BMC 发出 PEF	无作用	系统异常
	主板的 BMC 發出 PEF	無作用	系統異常

1. Please connect the black wire of the HDD LED cable to pin definition #5, and the blue wire to pin definition #2.

2. 前面板的 HDD LED 只能显示从主板来的 SATA 硬盘，例如 TE/TA 机种的 SATA-SATA4 及内部 / 后置的两颗 2."SATA 硬盘

3. LED 面板的 HDD 硬盘黑色灯线要接到主板 HDDLED 的 #5 脚位，蓝色灯现请接到 #5 脚位 #2 脚位。

4. 前面板的 HDD LED 只能顯示從主機板來的 SATA 硬碟，例如 TE/TA 機種的 SATA+SATA4 及內部 / 後置的兩顆 2."5SATA 硬碟

5. LED 面板的 HDD 硬碟黑色燈線要接到主機板 HDDLED 的 #5 腳位，藍色燈線請接到 #2 腳位。

3.1.3 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/

SATA 硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈

每个 SAS/SATA HDD 托架都带有 1 对 LED 指示灯，用于指示 SAS/SATA HDD 电源和活动状态。LED 指示灯的功能描述请参考表 3.2。

每個 SAS/SATA HDD 托架都帶有 1 對 LED 指示燈，用於指示 SAS/SATA HDD 電源和活動狀態。LED 指示燈的功能描述請參考表 3.2。

Table 3.2: SAS/SATA HDD LED Indicator Functions /SAS/SATA 硬盘 LED 指示灯功能 /SAS/SATA 硬碟 LED 指示燈功能

		Activity LEDColor: Green	StatusColor: Amber
4 port SATA	Drive Present, No Activity	ON	OFF
	硬盘正确安装但无数据存取	亮灯	不亮灯
	硬碟正確安裝但無資料存取	亮燈	不亮燈
	Drive Present, Activity	4Hz	OFF
	硬盘正确安裝且有数据存取	以 4Hz 频率闪烁	不亮灯
	硬碟正確安裝且有資料存取	以 4Hz 频率閃爍	不亮燈

Table 3.3: SAS/SATA HDD LED Indicator Functions (SE/SA Version)/SAS 或 SATA 硬盘 LED 指示灯功能 (SE/SA 机种)/SAS 或 SATA 硬碟 LED 指示灯 (SE/SA 機種)

		Activity LEDColor: Green	StatusColor: Amber
4 port SAS	Drive Not Present	OFF	OFF
	硬盘沒安装	不亮灯	不亮灯
	硬碟沒安装	不亮燈	不亮燈
	Drive Present, No Activity	ON	OFF
	硬盘正确安装但无数据存取	亮灯	不亮灯
	硬碟正確安裝但無資料存取	亮燈	不亮燈
	Drive Present, Activity	Blink	OFF
	硬盘正确安装且有数据存取	闪烁	不亮灯
	硬碟正確安裝且有資料存取	閃爍	不亮燈
	Locate (Identify)	4Hz	4 Hz
	寻找特定硬盘	以 4Hz 频率闪烁	以 4Hz 频率闪烁
	尋找特定硬碟	以 4Hz 频率閃爍	以 4Hz 频率閃爍
	Fail	X	ON
	硬盘报错	X	亮灯
	硬碟報錯	X	亮燈
	Rebuild	X	1 Hz
	数据重构	X	以 1Hz 频率闪烁
	資料重建	X	以 1Hz 频率閃爍

Note!OFF: LED OFF

当系统电源接通且 SAS/SATA HDD 连接良好时，Activity LED 为绿灯亮。如果灯未亮，请检查是否已将 SAS/SATA HDD 连接好。或者请咨询技术人员检查机箱内电缆是否连接好。

當系統電源接通且 SAS/SATA HDD 連接良好時，HDD Activity LED 為綠燈亮。如果燈未亮，請檢查是否已將 SAS/SATA HDD 連接好。或者請諮詢技術人員檢查主機殼內電纜是否連接好。

3.2 The Rear Panel/ 后面板 / 後面板

后面板带有 1 槽 I/O 支架、1 个主板 I/O 开口（如图 3.3 所示）。

後面板帶有 1 槽 I/O 支架、1 個主機板 I/O 開口（如圖 3.3 所示）。

Figure 3.3 Rear Panel / 后面板 / 後面板

后面板的右下方带有 1 个带垫圈的地脚螺钉，可以保护系统免受漏电损坏。

後面板的右下方帶有 1 個帶墊圈的地腳螺釘，可以保護系統免受漏電損壞。

Appendix A

分解图 & 部件列表 分解圖 & 零件表

A.1 Exploded Diagram & Parts List/分解图&部件列表 / 分解圖 & 零件表

Figure A.1 Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表

Table A.1: Parts List/ 部件列表 / 零件表

Item	Part Name	Item	Part Name
编号	部件名称	编号	部件名称
編號	部件名稱	編號	部件名稱
1	3.5" HDD Drawer	2	HANDLE把手
	3.5" 硬盘盒模块
	3.5" 硬盘盒模块
3	RACKMOUNT BRACKET-L	4	RACKMOUNT BRACKET-R上架式支架 - 右上架式支架 - 右
	上架式支架 - 左
	上架式支架 - 左
5	BOTTOM CHASSIS	6	ODD Cover
	底部机箱		ODD 底座
	底部主機殼		ODD 底座
7	ODD Bracket-R	8	ODD Bracket-L
	ODD 支架 - 右		ODD 支架 - 左
	ODD 支架 - 右		ODD 支架 - 左
9	ODD	10	2.5" HDD Holder
	光驱		2.5" 硬盘支架
	光碟機		2.5" 硬碟支架
11	HDD Damper	12	Top Cover-Front机箱前上盖主機殼前上蓋
	硬盘避震墊
	硬碟避震墊
13	BACKPLANE	14	BP BACK BRACKET背板支架
	背板
15	1 Fan Holder	16	Fan-4056
	1 颗风扇固定架		4056 风扇
	1 颗風扇固定架		4056 風扇
17	3 FAN HOLDER	18	FAN BAR 风扇支架風扇支架
	3 颗风扇固定架
	3 颗風扇固定架
19	Power Supply	20	Main Board母板主機板
	电源供应器
	電源供應器
21	Riser Bracket	22	PCI Dummy Bracket插槽延伸卡槽檔片插槽延伸卡槽檔片
	插槽延伸卡支架
	插槽延伸卡支架
23	Rider 1U Removable Bracket	24	1U Riser Card插槽延伸卡插槽延伸卡
	插槽延伸卡支架
	擴充卡支架
25	Top Cover-Back
	机箱后上盖
	主機殼後上蓋

www.advantech.com

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌及产品型号均为各公司之注册商标。

© 研华公司 2018

www.advantech.com.tw

使用前請檢查核實產品的規格。本手冊僅作為參考。

產品規格如有變更，恕不另行通知。

未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有的產品品牌及產品型號均為各公司之註冊商標。

© 研華公司 2018
