用户手册 SuperServer 5029C-T Supermicro

使用手冊內的資訊經仔細審核後確認正確無誤。供應商無須負擔下列責任：1. 手冊內不正確資訊；2. 更新內容或保持手冊資訊為最新狀態；或3. 通知任何人、組織相關更新。請注意：若需要手冊最新版本，請參詳本公司網站 www.supermicro.com.

美超微公司（Supermicro）保留更改手冊內對產品描述且無需通知任何人或組織之權力。所指產品（包括軟體與文件）係Supermicro之資產或許可Supermicro使用之資產。除非有另外授權許可，不允許複製該產品。

在任何情況下，美超微公司（Supermicro）對使用或無法使用本產品或文件所致生直接、間接、特殊、附帶、推測或衍生損害賠償，一概不負賠償責任，即使已告知此類損害可能發生。美超微公司（Supermicro）尤其對任何硬體、軟體、資料儲存或與其他產品一併使用無須負責，包括修理、取代、整合、安裝或復原硬體、軟體或資料所產生之費用亦無須負責。

任何製造商與客戶間之爭議應依照美國加州聖塔克拉拉之法律裁定。加州聖塔克拉拉郡應解決該爭議。美超微公司（Supermicro）之最高賠償不超過客戶支付該產品之價格。

本公司販賣之產品，其目的及用途不適用於維生系統、醫療器材、核能設施或系統、飛行器、飛行器裝置、飛行器／緊急通訊裝置，或其他一經故障可合理預見會造成重大傷亡及財產損失的重要系統上。因此，本公司不承擔所有及任何因產品應用於上述高危險用途而產生之責任。若買方將產品販賣或使用於上述高危險用途，買方應自行承擔所有風險。此外，若買方違反上述規定，致第三人對本公司主張侵害權利時，買方應負責排除並賠償所有損害。

手冊版本 1.0a

公佈日期：2020年6月8日

除非您申請並經美超微公司（Supermicro）書面同意，否則您可能不會收到本文件之副本。本文件之資訊可能未通知即變更，在此提及之其他產品及公司為係經授權之商標註冊或經登記。

美超微公司（Super Micro Computer, Inc）© 2020

版權所有。

美國印製

前言

關於手冊

本手冊的主要讀者為系統整合人員與個人電腦工程師。本手冊提供安裝及使用 SuperServer 5029C-T。安裝及維修應僅限有經驗的電腦工程師進行。

有關所支援的記憶體、處理器及作業系統的更新資訊，請參考本公司網站上的 5029C-T 產品網頁（http://www.supermicro.com）。

註

為了使您的系統正常運作，請至以下網站下載所有必要的驅動程式、軟體以及伺服器使用手冊。

• Supermicro 產品手冊：http://www.supermicro.com/support/manuals/
• 產品驅動程式與軟體：https://www.supermicro.com/wftp/driver
• 產品安全資訊：http://www.supermicro.com/about/policies/safety_information.cfm

若您有任何問題，請聯絡我們的支援團隊：[e-mail]

本手冊可能未經通知而定期更新。請參考 Supermicro 公司網站（http://www.supermicro.com），查詢手冊版本更新狀態。

安全資料刪除

本公司網站上提供設計用於完整刪除儲存裝置上所有資料的安全資料刪除工具：https://www.supermicro.com/about/policies/disclaimer.cfm?url=/wftp/utility/Lot9_Secure_Data_Deletion_Utility/

警告

請特別注意以下本手冊所使用的符號。

警告！表示有關預防設備/財產損傷或人身傷害的重要資訊。

警告！表示在執行程序時可能會遇到高壓電的情況。

目錄

前言

第1章 簡介

1.1 概述 ..... 7
1.2 系統機箱特色....8
1.3 伺服器機箱功能....9

前面板功能....9

後面板功能....11

1.4 連接埠....12
1.5 主機板配置....13

快速指引表....14

第 2 章 安装零件及維修

2.1 移除電源 ..... 17
2.2 硬體安全 ..... 17

擋風罩鎖....17

機箱後端保護扣（Hasp）....18

2.3 檢查系統內部 19

打開上蓋....19

散热器....20

安装 CPU 散熱器....20
安裝導風罩 21
移除散熱器....22

2.4 主機板元件....23

安裝記憶體....23
記憶體支援....23
安裝擴充卡....24
主機板電池....26

2.5 機箱元件 ..... 27

前端安装熱插拔硬碟 27

附錄A AC 系統標準警告說明

附錄B 系統規格

繁體中文版安全警告事項....51

附錄 C BSMI RoHS

聯絡 Supermicro

總部

地址： Super Micro Computer, Inc. 980 Rock Ave. San Jose, CA 95131 U.S.A.

電話：[phone]

傳真： [phone]

網站：www.supermicro.com

歐洲

地址： Super Micro Computer B.V. Het Sterrenbeeld 28, 5215 ML 's-Hertogenbosch, The Netherlands

電話：[phone]

地址： Super Micro Computer, Inc. 235 中華民國台灣新北市中和區建一路 150 號 3 樓

電話：[phone]

傳真：[phone]

電子郵件： [e-mail]

網站：www.supermicro.com.tw

第1章

簡介

1.1 概述

本章簡述 5029C-T. 的功能和特色。5029C-T 採用 X11SCL-IF 主機板和 SC721TQ-250B2 機箱。

除了主機板與機箱，以下列舉幾項系統內所安裝的重要零件。

主要零件清單
說明 零件編號 數量
SAS/SATA 背板 CSE-SAS-733TQ 1
3.5吋熱插拔硬碟機 MCP-220-00075-0B 4
風扇 FAN-0124L4 1
電源 PWS-251-1H 1
(選購)主動式CPU散熱器	SNK-P0074AP4	1
風扇蓋	MCP-310-00095-0B	1
(選購)DVD-ROM/ DVD-RW	DVM-TEAC-DVD-SBT3	1
(選購)SATA DVD配件包	MCP-220-81502-0N	1
(選購)2.5吋至3.5吋SSD/HDD轉換器托架	MCP-220-00043-0N	-

1.2 系統機箱特色

以下表格為 5029C-T 功能的概略介紹。其他規格內容請參照附錄。

系統功能

主機板

X11SCL-IF

機箱

SC721TQ-250B2

CPU

支援單一 Intel® Xeon® E Family/ 8th Intel Core i3/ Pentium/ Celeron Processor, 裝載於插槽H4 (LGA 1511) 的6核心、80W max. TDP註:需 BIOS 版本 1.0b 或以上才支援 Intel® Xeon® 處理器 E-2200 系列。

風扇

1個後端120公釐電源模組風扇(1850 RPM)

記憶體

2條DDR4-2666MHz ECC UDIMM插槽,最大容量達64GB

擴充插槽

1條 PCI Express 3.0 x16,供窄卡AOC使用

硬碟

4個熱插拔3.5吋SAS2/SATA3磁碟機槽搭配背板 (SES-II)2個內部固定2.5吋磁條機槽1個M.2透過PCI-E3.0 x4/ SATA3.0 (支援M-key 2280)

電源

1個250W Flex ATX多重輸出80PLUS Bronze Certified

外觀造型規格

迷你塔式,(寬 x 高 x 深)8.2 x 9.45 x 11 英吋(210 x 240 x 279公釐)

輸入/輸出

網路:2個1Gb LAN連接埠(Intel I210AT)、1個IPMI LAN連接埠USB:前:2個USB3.1 Gen1連接埠後:2個USB3.1 Gen1連接埠、2個USB2.0連接埠影像:1個VGA連接埠透過BMC1個COM連接埠

1.3 伺服器機箱功能

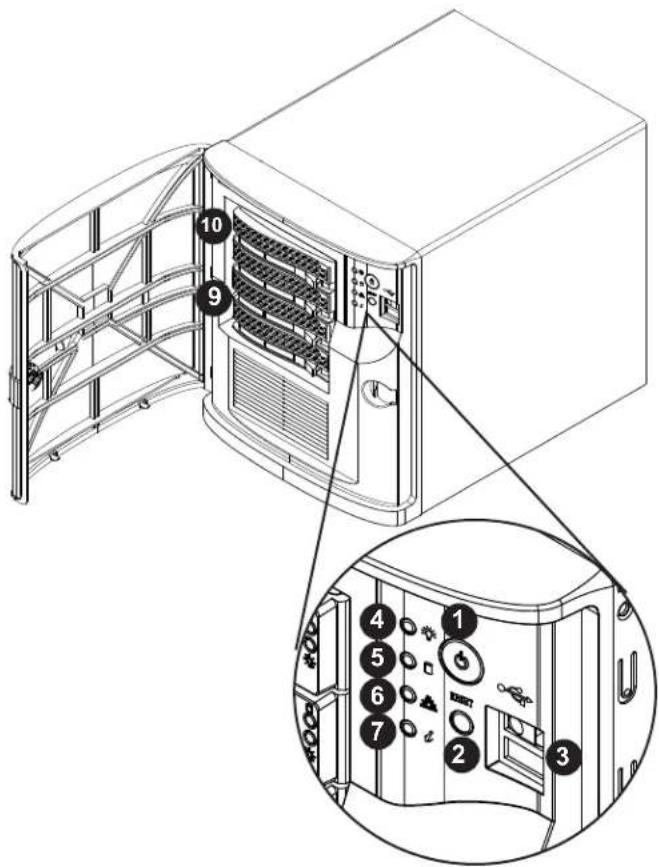

前面板功能

SC721TQ-250B2是一款迷你塔式機箱。有關機箱前面板上的功能，請參考下圖。

前面板功能
項目	功能 說明
1 電源鍵		主電源鍵用來提供或移除對伺服器的供電。用此鍵來關閉系統電源會移除主電源,但維持系統的備用電源。
2 重設鍵	重新開啟系統電源。
3	USB連接埠	USB 3.1 Gen 1連接埠
4	電源LED指示燈	顯示電視正在對系統供電。當系統正常執行,此LED指示燈亮起。
5 存儲LED	指示燈 燈號一閃一閃時表示硬碟動態。
6 NIC LED	指示燈 燈號一閃一閃時表示網路動態。
7 資訊LED	指示燈 此燈號警告操作者數種裝置狀態,請參閱下表。
8 通風面板	透過鑰匙來維護資料安全。
9	熱插拔硬碟	支援4顆3.5吋儲存硬碟。
10	DVD光碟/DVD讀寫機槽(選購)	支援1台薄型DVD光碟機/DVD讀寫機

資訊LED指示燈
狀態 說明
持續亮起紅燈 出現過熱情形(可能是因為排線纏繞所引起)。
紅燈(1Hz)閃爍 風扇故障,檢查是否有風扇停止運作。
紅燈(0.25Hz)閃爍 電源故障,檢查是否有電源停止運作。
藍燈恆亮 本機端UID已經啟動。使用此功能在機架環境中找出伺服器。
藍燈閃爍(300毫秒) 遠端UID開啟。使用此功能去辨識遠端的伺服器。

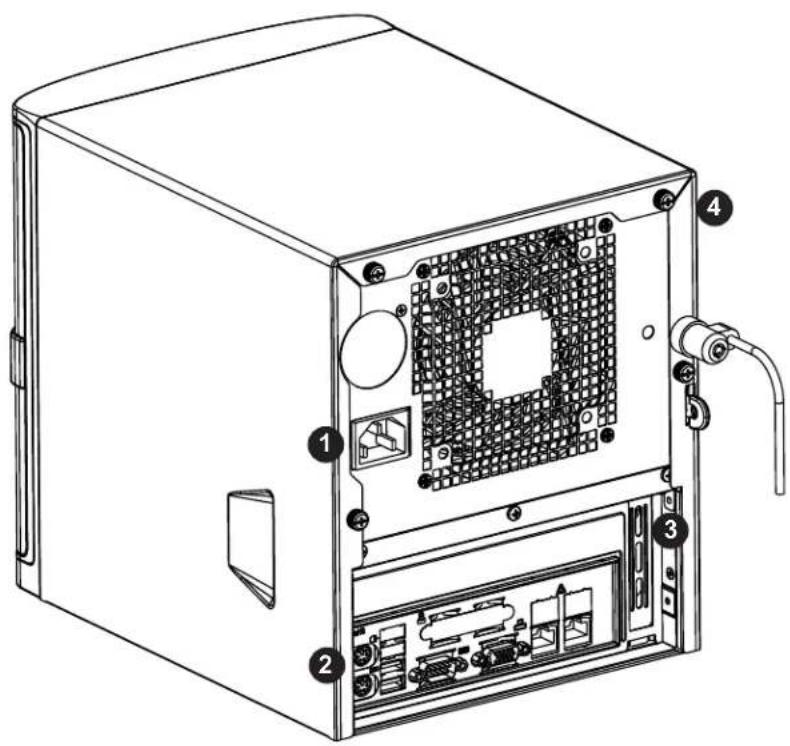

後面板功能

下圖介紹後機箱功能。

機箱前面板功能
項目 功能	說明
1 電源 固定	模組
2 I/O背板 後	背板I/O連接埠(請參考下一頁)
3 PCI-E 插槽	支援全高全長的PCI-E擴充卡
4 肯辛頓安全	鎖插槽 支援肯辛頓(Kensington)安全鎖以避免竊盜風險

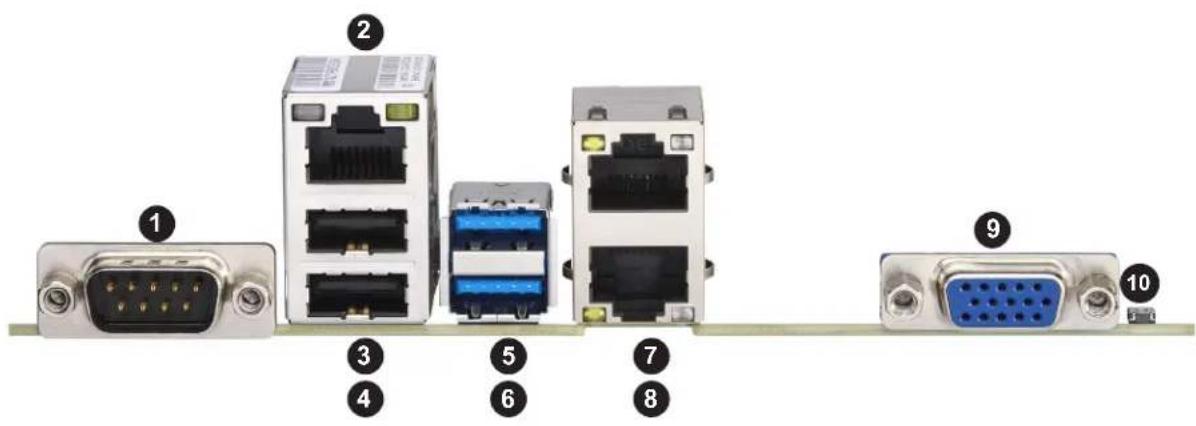

1.4 連接埠

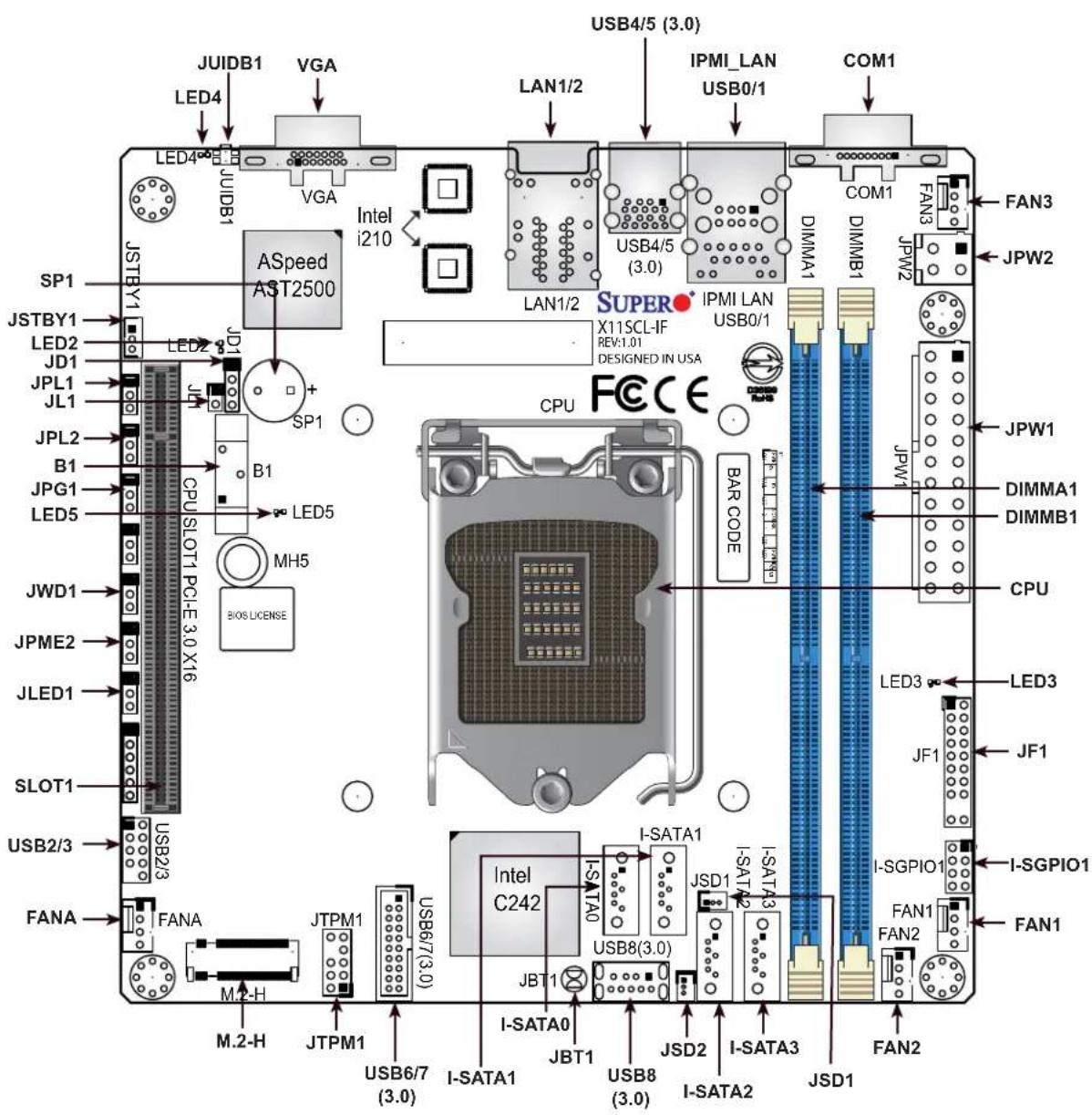

下圖為X11SCL-IF配置圖，標示附有跳線器、連接器及 LED 指示燈位置。相關說明請參閱下頁表格。

JUIDB1 LED4 VGA LED4 JUIDB1 VGA ASpeed AST2500 JSTBY1 LED2 JD1 JPL1 JL1 JPL2 B1 JPG1 LED5 JWD1 JPME2 JLED1 SLOT1 USB2/3 FANA M.2-H JTPM1 USB6/7 (3.0) USB6/7 (3.0) USB4/5 (3.0) IPMI_LAN USB0/1 LAN1/2 Intel i210 LAN1/2 SUPER X11SCL-IF REV1.01 DESIGNED IN USA IPMI LAN USB0/1 COM1 DIMMA1 DIMMB1 FAN3 JPW2 FAN3 JPW1 DIMMA1 DIMMB1 CPU SOS LICENSE CPU FECE BAR CODE I-SATA1 JSD1 I-SATA3 I-SATA2 JSD2 I-SATA3 JSD1 FAN2 I-SATA0 JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3.0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 1 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JBT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB8 (3,0) I-T SATAA0 JGT 2 USB6/7 (3.0) I-T SATAA1 I-SATAO I-SATAA1 I-SATAA2 I-SATAA3 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA9 I-SATAA1 I-SATAA2 I-SATAA3 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA9 I-SATAA1 I-SATAA2 I-SATAA3 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA9 I-SATAA1 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA9 I-SATAA1 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA9 I-SATAA1 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA1 I-SATAA4 I-SATAA5 I-SATAA6 I-SATAA7 I-SATAA8 I-SATAA9 I-FNIA LED4 USB4/5 (3.0) IPMI_LAN USB0/1 COM1 FAN3 JPW2 JPMW1 DIMMA1 DIMMB1 FAN 3 JPMW2 JPMW1 DIMMA1 DIMMB1 CPU LED3 LED3 JF1 JSGPIO1 FAN 1 FAN2

圖 1-4. 主機板配置
註：未標示的跳線器或LED指示燈僅供測試使用。

快速指引表
跳線器 說明 預設設定

JBT1 CMOS清除 打開(正常)
JPG1	VGA啟用/停用	針腳1-2(啟用)
JPL1、JPL2	LAN1、LAN2啟用	針腳1-2(啟用)
JPME2 ME製造商模式	針腳1-2(正常)
JWD1	看門狗(Watch Dog)	針腳1-2(重設)

LED 說明 狀態

LED2 BMC Heartbeat LED指示燈	綠燈閃爍:BMC正常
LED3 內建電源LED指示燈	綠色燈號恆亮:電源開啟
LED4 UID指示燈	藍色燈號恆亮:組件辨識
LED5	CATERR LED指示燈	橙色燈號恆亮:系統CATERR

連接器	說明
B1	內建電池
COM1	COM連接埠
FAN1 ~ FAN3、FANA	CPU/系統風扇接頭
IPMI LAN	專屬 IPMI LAN 連接埠
I-SATA0 ~ I-SATA3	Intel® PCH SATA 3.0 連接埠 (RAID 0, 1, 5, 10)I-SATA2及I-SATA3支援SuperDOM
I-SGPIO1	串列通用輸出輸入接頭
JD1	揚聲器接頭(針腳1-4:揚聲器、針腳3-4:內建蜂鳴器)
JL1	前控制面板接頭
JF1	機箱防盜接頭
JLED1	3-pin電源LED指示燈接頭
JPW1	24-pin ATX電源連接器
JPW2	4-pin 電源連接器
JSD1、JSD2	SATA DOM電源連接器
JSTBY1	備用電源接頭
JTPM1	可信任平台模組(TPM)/連接埠80接頭
JUIDB1	組件辨識(UID)開關
LAN1/2	1GbE LAN連接埠
M.2-H	M.2插槽供PCI-E 3.0 x4或SATA 3.0使用(支援M-Key 2280及Intel Optane Memory)
MH5	M.2安裝孔
SLOT1	CPU PCI-E 3.0 x16插槽

連接器 說明

SP1 內建蜂鳴器

USB0/1 後背板通用串列匯流排（USB）2.0連接埠

USB2/3 前面板USB 2.0接頭

USB4/5 後背板USB 3.1 Gen 1 連接埠

USB6/7 前面板USB 3.1 Gen 1 接頭

USB8/9 前面板USB 3.1 Gen 1 Type-A接頭

VGA VGA連接埠


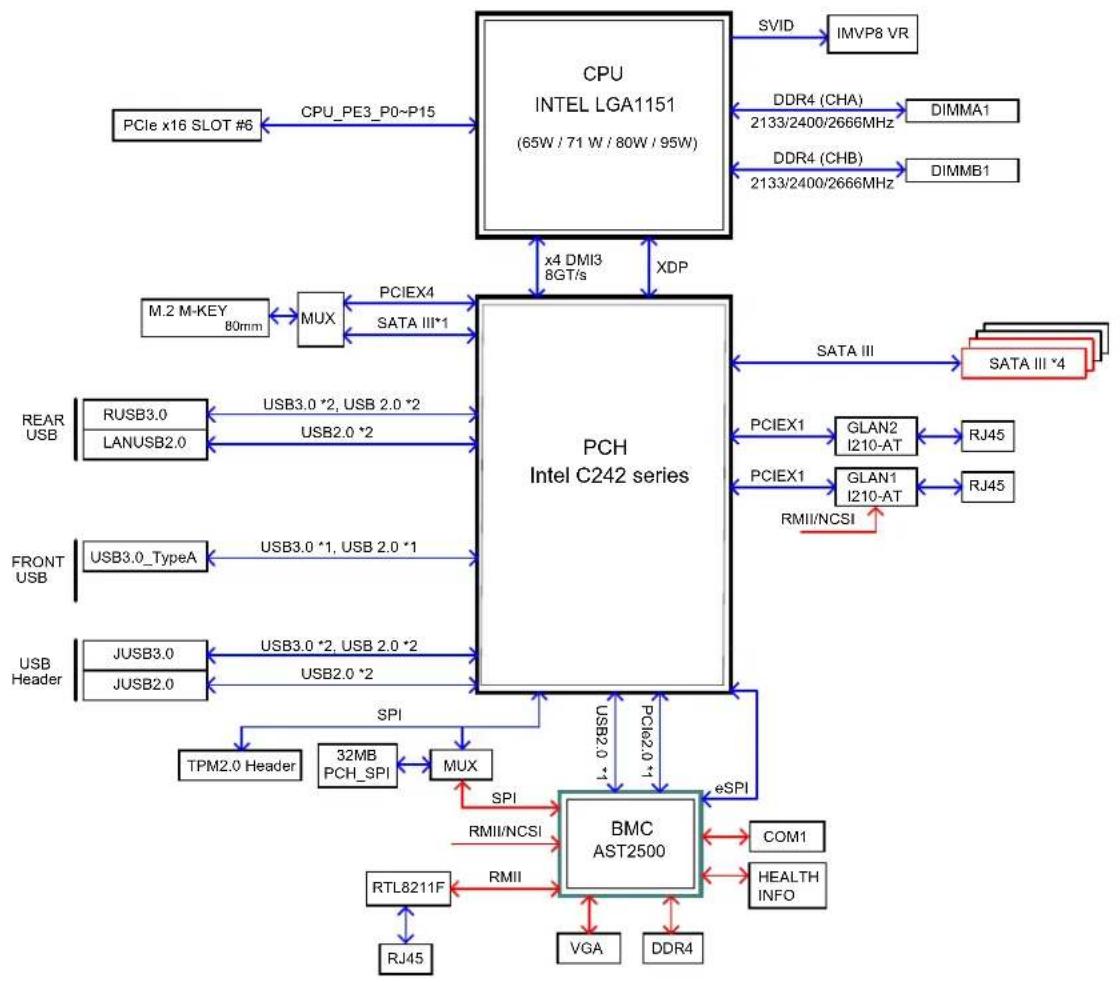

圖 1-5. 系統方塊圖
註：此為一般方塊圖，可能與您的主機板實際功能不盡相同。有關您的主機板確切規格資料，請參考附錄〈系統規格〉。

第2章

安裝零件及維修

本章說明安裝及更換主要系統零件的方式。為了避免產生相容性問題，僅使用符合所列舉規格及零件序號的元件。

在安裝或是更換零件之前，必須移除系統電源，並打開系統上蓋。請參考本章步驟說明。

2.1 移除電源

依循以下步驟去確認系統電源已經確實移除。當您移除或安裝非熱插拔的零件，或是更換非備用的電源，必須進行此一步驟。

1. 從作業系統關閉系統電源。
2. 在系統完全關閉之後，從電源延長線插座或牆壁插座拔除AC電源線。
3. 拔除所有電源模組的電源線。

2.2 硬體安全

機箱具備多重上鎖裝置以防止硬體設備遭竊，並維護用戶資料安全。由於安全鎖並非絕對萬無一失，建議用戶沒有使用系統時，應隨時將系統上鎖。

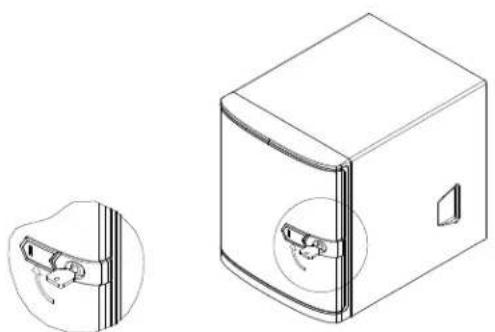

擋風罩鎖

上鎖的擋風罩能防止硬體裝置在未經許可的狀況下遭到移除。請使用鑰匙將擋風罩上鎖或解鎖。請勿將鑰匙留置在鎖頭上，並存放於安全地點。

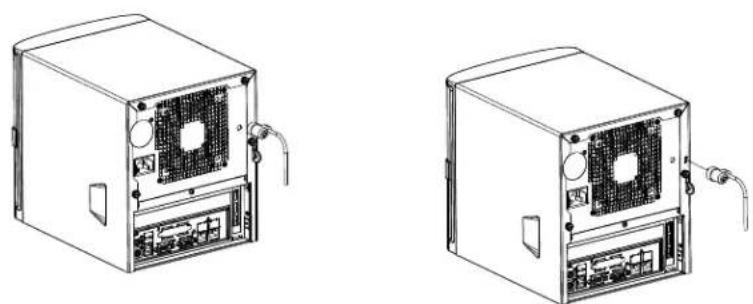

在機箱後方加裝保護鎖，可以杜絕有人擅自從機箱後端動用系統。此機箱具備一個後端機箱保護扣，可適用一般市面上的安全鎖（不包含在您所購買的系統配件）。

此機箱具備一個肯辛頓安全鎖插槽（K-slot）。此插槽可適用一般標準肯辛頓安全鎖裝置（不包含在您所購買的系統配件）。將排線圈底部接上欲上鎖的裝置，然後在依下圖所示將裝置插入安全鎖插槽內。

圖 2-3. 插入肯辛頓安全鎖裝置（不包含在您所購買的系統配件）

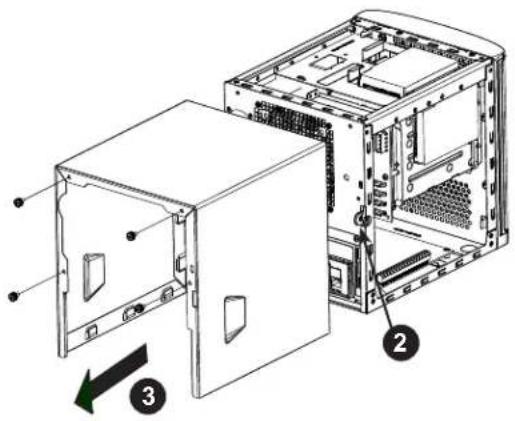

2.3 檢查系統內部

更換系統風扇或安裝及移除硬碟之前，必須先移除SC721TQ-250B2的上機箱蓋。

1. 參照章節 2.1 說明，移除系統電源。
2. 將卡榫（A）滑向機箱蓋把手（B）。
3. 抓住機箱蓋把手，滑向機箱後方後拉開。

警告：除了短時間之外，不可在沒有安裝機箱蓋的時候操作伺服器。機箱蓋必須妥善安裝以利通風及預防機器過熱。

散热器

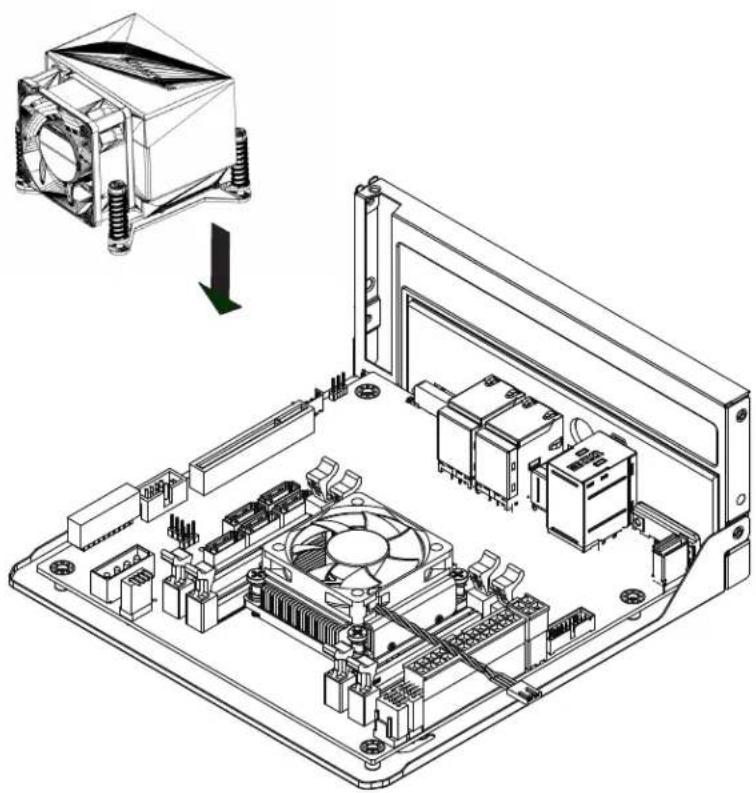

安装 CPU 散熱器

由於散熱器或CPU上已抹上散熱膏，請勿再度塗抹。請使用 Intel 所認證許可的多方向散熱器。

1. 參照章節 2.1 說明，移除系統電源，並且移除機箱蓋。
2. 鬆開 3 顆用來將後托盤固定在後端機箱的螺絲，放在一旁待用。
3. 將托盤從機箱往外拉出。
4. 將散熱器朝內，並且放置在CPU上面，將四顆安裝螺絲對準插座上的安裝孔。

1. 依序將螺絲鎖回。請勿鎖得太緊。
2. 請將散熱器風扇排線接在正確的主機板連接器上。

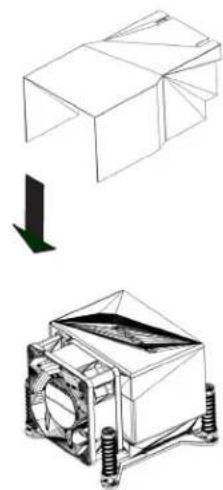

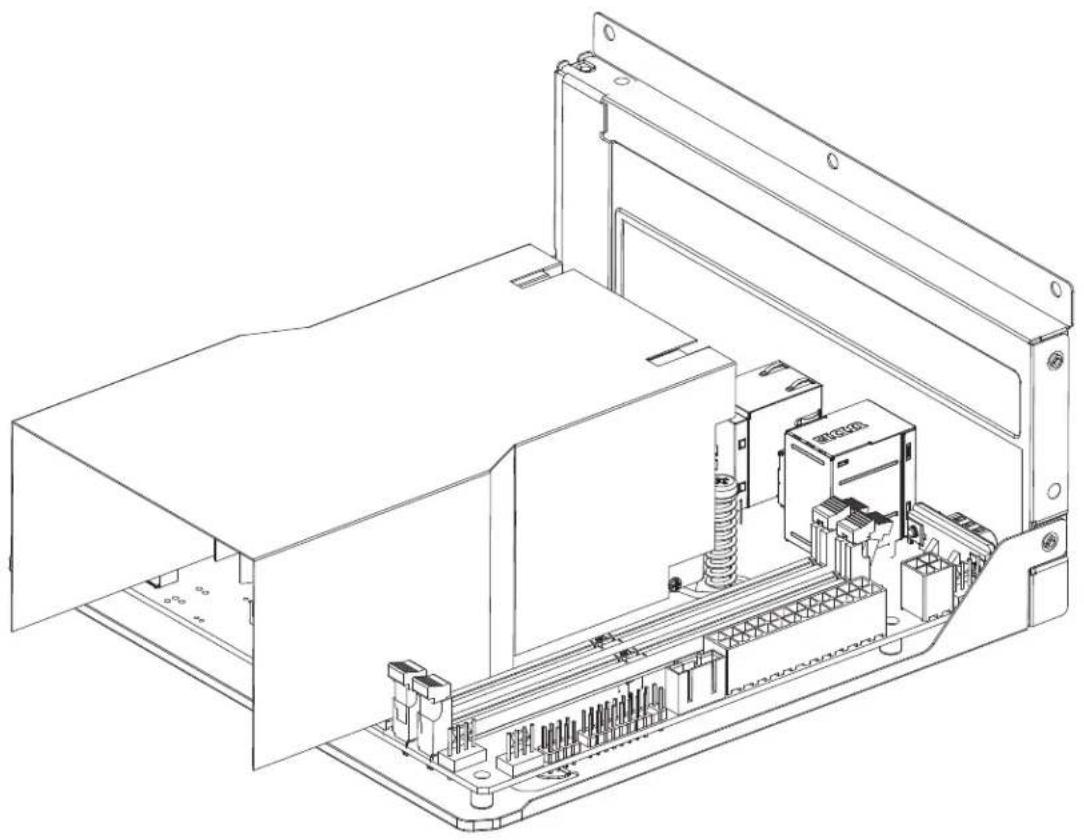

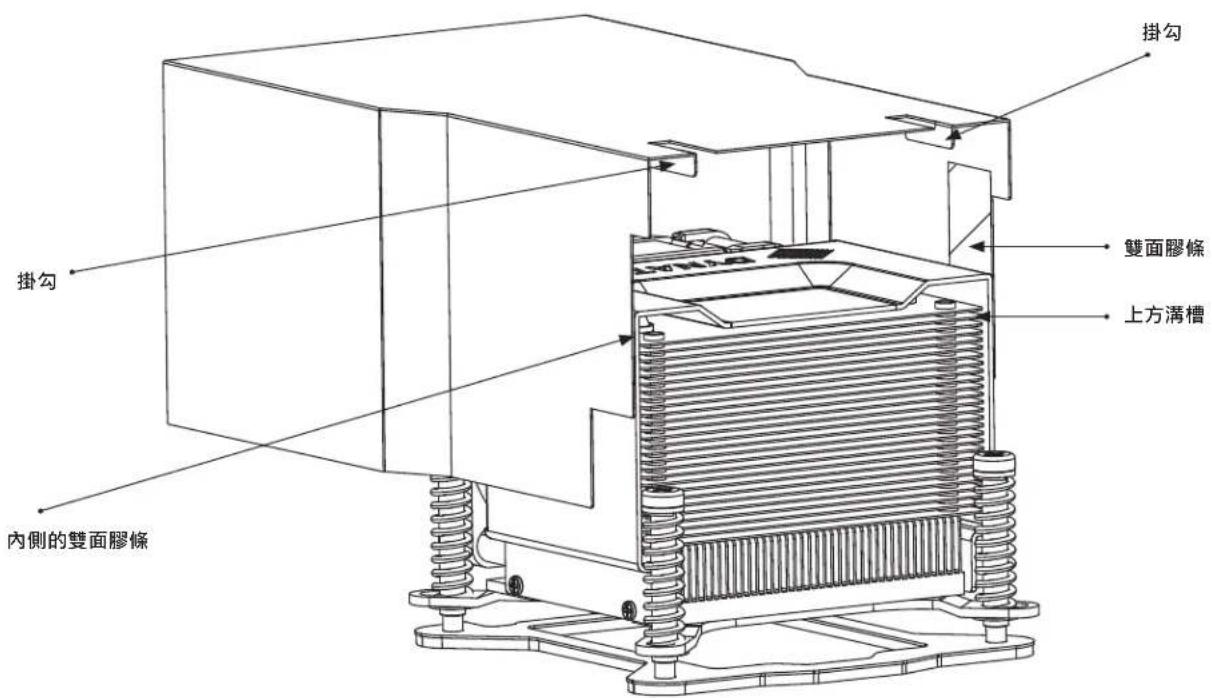

安裝導風罩

1. 將導風罩寬口面朝機箱內部，放置在散熱器上面。

1. 將導風罩上方兩邊的掛勾吊掛在散熱器最上面的溝槽內。
2. 分別撕除導風罩內兩側的雙面膠條，小心將導風罩黏貼在散熱器上。

掛勾 雙面膠條 上方溝槽 內側的雙面膠條

圖 2-7. 安裝導風罩

1. 將後托盤推回機箱內。

注意：不建議您移除CPU或散熱器。但是，倘若您必須移除散熱器時，請參照以下步驟進行以避免損傷裝置。

1. 參照章節2.1說明，移除系統電源。
2. 移除固定在散熱器上的導風罩。請注意，導風罩內側黏膠處仍具黏性，您之後可再次將導風罩固定在散熱器上。
3. 將散熱器風扇排線從CPU風扇接頭上拔除。
4. 依序鬆開螺絲。
5. 輕輕搖晃散熱器以便鬆開，然後從插座內移除。請勿大力拆卸。

2.4 主機板元件

安裝記憶體

記憶體支援

X11SCL-IF支援達32GB的無緩衝（unbuffered）（UDIMM）DDR4（288針腳）ECC記憶體，裝載在2條記憶體插槽內，速度達2666MHz。有關所推薦的記憶體配置及其他的記憶體資訊，請參考本公司網站。

1 CPU、2-DIMM 插槽
DIMM數量 記憶體配置順序
1 DIMMB1
2 DIMMB1 / DIMMA1

DIMM 類型	每一條 DIMM的Rank與資料寬度	DIMM容量(GB)		速度 (MT/s)、電壓e (V)、每通道的插槽(SPC)、每通道的DIMM(DPC)
				每通道1條插槽
		DRAM 密度		1DPC
		4GB 8GB 1.2V
無緩衝	SR	8GB(2x 4GB DIMMs)	16GB(2x 8GB DIMMs)	2666
DDR4 ECC	DR	16GB(2x 8GB DIMMs)	32GB(2x 16GB DIMMs)

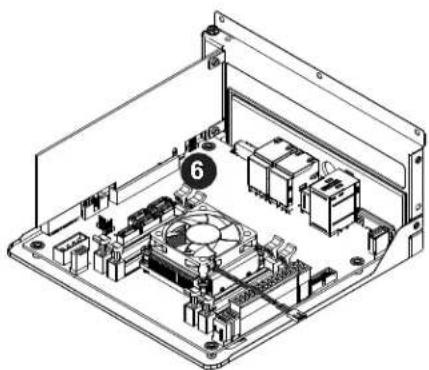

安裝擴充卡

5029C-T 具備一條 PCI-E 3.0 x4 插槽供安插一張擴充卡使用。請先移除固定主機板與後端I/O連接埠檔板的機箱托盤。

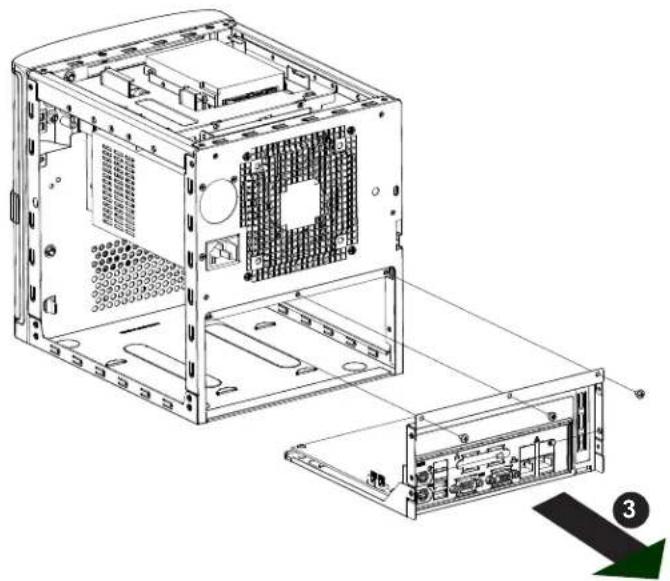

安裝擴充卡

1. 按照章節2.1的步驟說明先關閉系統電源，並且移除機箱蓋。
2. 移除將後托盤固定在機箱後方的三顆螺絲，並放在一旁備用。
3. 將後托盤從機箱拉出。

1. 移除將PCI插槽防護固定在托盤後端的PCI插槽內的螺絲，並放在一旁備用。
2. 將PCIt插槽防護往上滑動，從PCI插槽拿出。

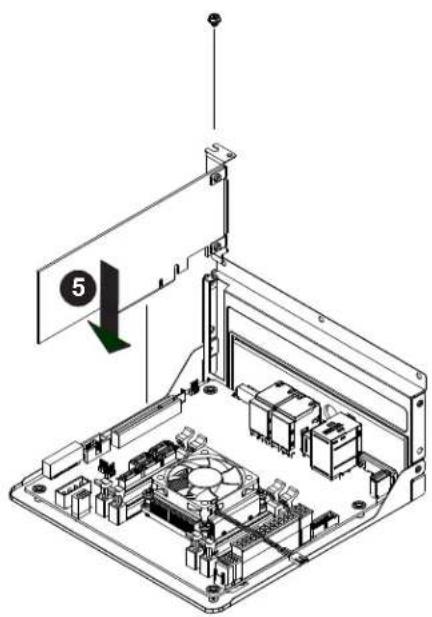

3. 將卡片插入在主機板上的插槽內，並將卡片托架對齊置入機箱托架內的插槽。
4. 以先前放在一旁的螺絲來將擴充卡的托架
5. 以先前放在一旁的螺絲來固定擴充卡托架。
6. 將後托盤滑入機箱內，並鎖上螺絲加以固定。
7. 蓋回機箱蓋，打開系統電源。

5

主機板使用靜態記憶體，在系統電源移除時能保留系統資訊。此記憶體的電源來自主機板上的鋰電池。

更換電池

首先參照章節3.1的說明移除系統電源。

1. 使用如小螺絲起子的工具將電源固定座的鎖往外推開。鬆開之後，電池從固定座彈出。
2. 要插入新電池時，請將電池一邊滑入固定座邊緣下方，正面（+）朝上。接著將另一邊推到底，直到固定夾卡住電池。

警告：若內建電池上下顛倒安裝（極性相反），會發生爆炸的危險。僅能以製造商建議的相同類型或等效類型電池替換（CR2032）。

鋰電池 電池架

圖 2-8. 安裝內建電池

2.5 機箱元件

前端安装熱插拔硬碟

SC721TQ-250B2支援4顆安裝在可以從機箱前端安裝或拆除的磁碟機裡的熱插拔硬碟。可以在不閉關系統電源的狀況下移除或安裝磁碟機托架。

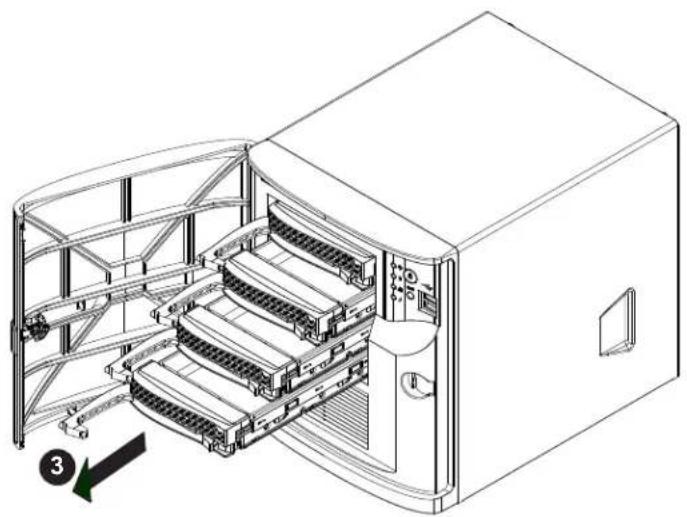

移除 3.5吋熱插拔硬碟

1. 將上鎖的擋風罩解鎖開啟。
2. 按壓磁碟機上的卡榫能彈出磁碟機把手。
3. 利用磁碟機把手將硬碟從機箱裡拿出。

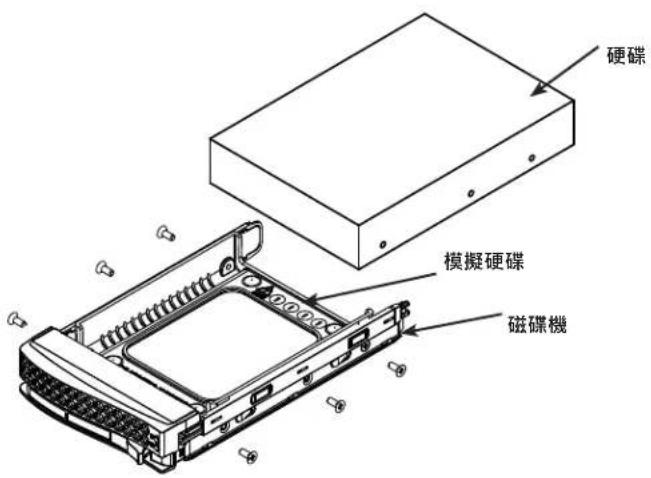

1. 將磁碟機取出後，鬆開6顆將模擬硬碟托盤固定在磁碟機裡的螺絲。將托盤取出。
2. 將硬碟安裝於磁碟機內，印刷電路板朝下，並確定硬碟與磁碟機的安裝孔彼此對齊。
3. 鎖緊6顆螺絲以便將硬碟固定在磁碟機內。硬碟接線將從後背板進行。

硬碟 模擬硬碟 磁碟機

圖 2-10. 將硬碟安裝在磁碟機內

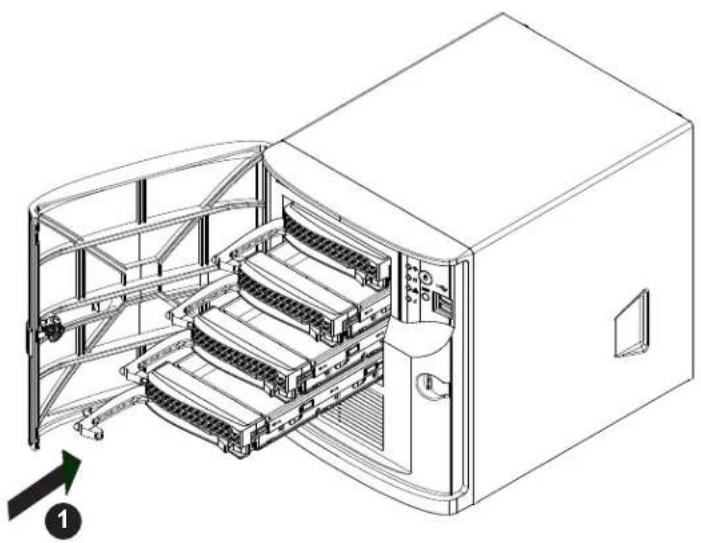

將磁碟機安裝在磁碟架內

1. 將磁碟機插入磁碟機槽內，利用磁碟機把手將磁碟機推進磁碟機架上內嵌入。
2. 關上把手使磁碟機鎖上固定。
3. 關上擋風罩並加以上鎖。

以下說明事項為產業標準警告內容，用以警告提醒使用者有關可能會造成身體傷害的情況。當您有任何問題或遇到困難，請聯絡 Supermicro 技術支援部門尋求協助。只有合格技術人員能安裝或設定零組件。

在 Supermicro 機箱內安裝或設定零組件之前，請先完整閱讀本篇附錄。

亦可在本公司網站取得這些警告說明資訊 http://www.supermicro.com/about/policies/safety_information.cfm.

警告定義

您正处于可能受到严重伤害的工作环境中。在您使用设备开始工作之前，必须充分意识到触电的危险，并熟练掌握防止事故发生的标准工作程序。请根据每项警告结尾的声明号码找到此设备的安全性警告说明的翻译文本。

此警告符號代表危險。

您正處於可能身體可能會受損傷的工作環境中。在您使用任何設備之前，請注意觸電的危險，並且要熟悉預防事故發生的標準工作程序。請依照每一注意事項後的號碼找到相關的翻譯說明內容。

Warnung

此产品的短路(过载电流)保护由建筑物的供电系统提供,确保短路保护设备的额定电流不大于250V,20A。

警告

此產品的短路(過載電流)保護由建築物的供電系統提供,確保短路保護設備的額定電流不大於250V,20A。

Warnung

在你打开机箱并安装或移除内部器件前,必须将系统完全断电,并移除电源线。

警告

在您打開機殼安裝或移除內部元件前，必須將系統完全斷電，並移除電源線。

Warnung

只有经过培训且具有资格的人员才能进行此设备的安装、更换和维修。

警告

只有經過受訓且具資格人員才可安裝、更換與維修此設備。

Warnung

此部件应安装在限制进出的场所，限制进出的场所指只能通过使用特殊工具、锁和钥匙或其它安全手段进出的场所。

警告

此裝置僅限安裝於進出管制區域，進出管制區域係指僅能以特殊工具、鎖頭及鑰匙或其他安全方式才能進入的區域。

Warnung

电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理废旧电池。

警告

電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理廢棄舊電池。

Warnung

此部件连接的电源可能不止一个，必须将所有电源断开才能停止给该部件供电。

警告

此裝置連接的電源可能不只一個，必須切斷所有電源才能停止對該裝置的供電。

Warnung

当系统正在进行时，背板上有很危险的电压或能量，进行维修时务必小心。

警告

當系統正在進行時，背板上有危險的電壓或能量，進行維修時務必小心。

Warnung

本产品的废弃处理应根据所有国家的法律和规章进行。

警告

本產品的廢棄處理應根據所有國家的法律和規章進行。

Warnung

警告！危险的可移动性零件。请务必与转动的风扇叶片保持距离。当您从机架移除风扇装置，风扇可能仍在转动。小心不要将手指、螺丝起子和其他物品太靠近风扇

警告

危險的可移動性零件。請務必與轉動的風扇葉片保持距離。當您從機架移除風扇裝置，風扇可能仍在轉動。小心不要將手指、螺絲起子和其他物品太靠近風扇。

Warnung

安装此产品时,请使用本身提供的或指定的或采购的连接线,电源线和电源适配器，包含遵照当地法规和安全要求的合规的电源线尺寸和插头.使用其它线材或适配器可能会引起故障或火灾。除了Supermicro所指定的产品,电气用品和材料安全法律规定禁止

使用未经UL或CSA认证的线材。(线材上会显示UL/CSA符号)。

警告

安裝此產品時,請使用本身提供的或指定的或採購的連接線,電源線和電源適配器，包含遵照當地法規和安全要求的合規的電源線尺寸和插頭.使用其它線材或適配器可能會引起故障或火災。除了Supermicro所指定的產品,電氣用品和材料安全法律規定禁止

使用未經UL或CSA認證的線材。(線材上會顯示UL/CSA符號)。

Warnung

支援單一 Intel® Xeon® E-21xx Family 或 8th/9th Gen Intel Core i3、Pentium、Celeron 處理器達 80W TDP，裝載於H4插槽內（LGA1151）

註：

• 需 BIOS 版本 1.0b 或以上才支援 Intel® Xeon® 處理器 E-2200 系列。
  有關所支援的處理器更新資訊，請參閱本公司網站上的主機板規格頁面。

晶片組

Intel Intel® C242 Chipset晶片組

BIOS

256 Mb SPI AMI BIOS® SM Flash UEFI BIOS

記憶體

2條DDR4-2666MHz ECC UDIMM插槽，最大容量達64GB

SATA 控制器

晶片上（Intel® C242 Chipset）控制器

硬碟

最高可達4顆3.5吋或2.5吋內部磁碟（透過轉換托架）與1顆M.2硬碟透過PCI-Express插槽（支援M-key 2280/22110）

PCI擴充插槽

1條PCI Express 3.0 x16 · 供窄卡AOC使用

主機板

X11SCL-IF；Micro ATX 外觀造型規格（寬x長）（9.6 x 9.6英吋/243.8 x 243.8公釐）

機箱

SC721TQ-250B2；中型塔式（宽x高x深）7.25×14.25×16.75英吋（184×362×425公釐）

系統冷卻

1顆後端120公釐PWM 風扇 (1850 RPM)

電源

1個250W、80Plus Bronze level的電源

型號：FSP250-50LC

AC輸入：100-240V, 50-60Hz

額定輸入電流：4-2A

額定輸出功率：

+12V, 18Amps

-12V, 0.3Amps

+5V備用、2.5Amps

+5V, 14Amps

+3.3V, 12Amps

註：+3.3V與+5V總輸出電流不應超過80瓦。

作業環境

操作溫度（Operating Temperature）：攝氏10°至35°（華氏50°至95°）

非操作溫度（Non-operating Temperature）：攝氏-40°至60°（華氏-40°至140°）

操作相對濕度（Operating Relative Humidity）20%至95%（非冷凝結）

非操作相對濕度（Non-operating Relative Humidity）5至95%（非冷凝結）

安全規範

Electromagnetic Emissions: FCC Class B, EN 55032 Class B, EN 61000-3-2/3-3, CISPR 32 Class B
Electromagnetic Immunity: EN 55024/CISPR 24, (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11)
Other: VCCI-CISPR 32 and AS/NZS CISPR 32
Environmental: Directive: Directive EMC (2011/5/EU) and LVD/Safety (2012/9/EU)
Safety: CSA/EN/IEC/UL 60950-1 Compliant, UL or CSA Listed (USA and Canada), CE Marking (Europe)

過氯酸鹽警告

以下的警告標誌對於安全使用本設備非常重要，可以避免操作人員遭遇危險，以及財產受到任何損失。

錯誤使用本機器或忽視這本手冊，所引起的傷害或損失等級分類如下：

WARNING（警告）

此注意標誌提醒未能依照正確指示使用機器，可能導致生命危險或造成嚴重傷害。

CAUTION（注意）

此注意標誌提醒未能依照正確指示使用機器，可能導致受傷或財產損失。

此標誌提示絕對不可做的動作。

此標誌提示一般性務必要採取的行為。

WARNINGS (敬告)

本機器必須用接地線與地面確實連接。否則受到電擊或閃電時，將對您造成危險。如果電源插座沒有接地端子，或是有無法接地情況，請務必洽詢專業技術人員，妥善安裝這些設施。

1. 電源必須在100V至240V正負10%之間。
2. 使用額定合格開關來提供電源迴路。
3. 機器安裝愈接近電源插座愈好。
4. 移動機器必須由維護工程師來處理。

1. 勿使用多孔插座或延長線，否則可能造成溫度過高而引起火災。
2. 勿在電源線放置重物，否則可能引起火災或受到電擊。
3. 勿踏在電源線上，及勿損傷或任意處理電源線，否則可能引起火災或受到電擊。
4. 勿綁住或紮緊電源線，否則可能引起火災或受到電擊。
5. 勿將花瓶、花盆或盛水容器放在機器上，如果水滴濺出，可能引起火災或受到電擊。

1. 機器如果產生怪味或不正常聲響，必須立即關閉機器電源開關，然後從插座取下插頭。
2. 絕對不可以沾濕的手插拔插頭，否則可能受到電擊。
3. 插頭必須確實插妥在插座上，如果未能妥善插好，可能會引起火災。
4. 僅可使用機器所附電源插頭。

拔取電源線時，確實抓住插頭部位，否則導致插頭破裂可能引起火災或受到電擊。

不可企圖拆解或擅自修改機器，否則可能引起火災或受到電擊。

不可將機器安裝在下列場所：

1. 濕氣高及多灰塵的地方。
2. 地板不穩的地方。如果機器傾倒，可能造成傷害。

關閉上機蓋時，千萬不可將手放在上機蓋與主機體之間。

1. 移動機器前，必須記住拔下插頭，否則插頭可能受損而引起火災或受到電擊。
2. 為安全起見，夜晚無人使用伺服器時，必須確實將它的電源關閉。
3. 連續假日長期無人使用伺服器時，必須確實將它的電源關閉。
4. 插座周圍必須淨空，以便隨時可以很輕易的拔下插頭。

警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。

附錄 C

BSMI RoHS

眼外物質含有情況標示聲照書

*報驗義務人之姓名式名稱：美超微電腦股份有限公司

*報驗義務人之地址：新北市中和富建一路 150 號 3 樓
