用户手册 E274321 ELO
UM600742版次C·第1頁·共40頁
版权所有©2025EolTouchSolutions,Inc.保留所有权利。
未經EtoTouchSolutions,Inc.書面許可，不得以任何形式或方法（包括但不限於電子、磁性、光學、化學、手動或其他方式）複製、傳輸或改編本出版物的任何部分，不得將其儲存到處取系統，亦不得將其翻譯成任何語言或電腦語言。
免责声明
本文件中的資訊若有變更，恕不另行通知。Elo Touch Solutions, Inc. 及其隸屬公司（統稱為「Elo」）不對本文件中的內容做任何保證或擔保，並明示免除任何遺售性或特定用途之適用性的暗示保證。Elo保留修改本出版品，並隨時變更其內容之權利，若有此等修改或變更情事，Elo並無義務通知任何人。
商標告示
Elo、Elo（標記）、Elo Touch、Elo Touch Solutions 及 TouchPro 為 Elo 及其隸屬公司之商標。Windows 為 Microsoft 集團公司的商標。
使用手：1系列3搭Intel
UM600742版次C第2頁共40頁
目錄
第1節：簡介 4
第3節：操作 17
第4節：選項和升級 24
第5節：技術支援 26
第6節：安全性和維護 28
第7節：法規資訊 31
第8節：保固資訊 40
使用手册：1系列3搭载Intel®
UM600742版次C，第3頁，共40頁
第1節：簡介
產品說明
多功能I系列3搭載Intel®系統結合現代美學、模組化靈活性與商業級可靠性。專為銷售貼面設計的I系列3搭載Intel®提供多種觸控螢幕顯示器尺寸，包括15”4:3、17”5:4、15.6”16:9FHD、21.5”16:9FHD和23.8”16:9FHD，可選擇Intel第12代Alder Lake-PS SoC Celeron、i3、i5和i7Core處理器。所有機型都包含TPM2.0，i5/i7機型支援VPRO以提供最大系統安全性和可管理性。所有機型都提供任何應用所需之周邊裝置所需的靈活性，無論是面向客戶顯示器、付款讀卡機、印表機、收銀機、條碼掃描器或磅秤，I系列3搭載Intel®都能滿足。從傳統POS到自助應用，I系列3搭載Intel®具有承受持續公共使用所需的耐用性，並提供Elo標準3年保固。
| ESY15iXC ESY17iXC ESY22iXC ESY24iXC | |||
| BOE, PV156FHM-N30 INX, M170EGE L20 LCD, LM215WF3-SLS2 AUO, M238HVN01 V0 | |||
| INX, G156HCE-E01 AUO, M170ETN01.1 AUO, M215HAN01.2 BOE, MV238FHM-N10 | |||
| AUO, G150XTN03.8 INX, G170ECE-LE1 | |||
| INX, G150XJE-E02 | |||
預防措施
為了最大限度延長裝置的使用壽命，以及維護使用者的安全性，請遵循本使用手冊中的所有警告、預防措施和維護要訣。請參見第6章瞭解更多關於安全性方面的資訊。
本手册包含正确設定及維護1系列3搭載Intel®觸控電腦所需的重要資訊。在設定和啟動電源之前，請仔細且認真地閱讀本手冊。
使用手：1系列3搭Intel
UM600742版次C第4頁共40頁

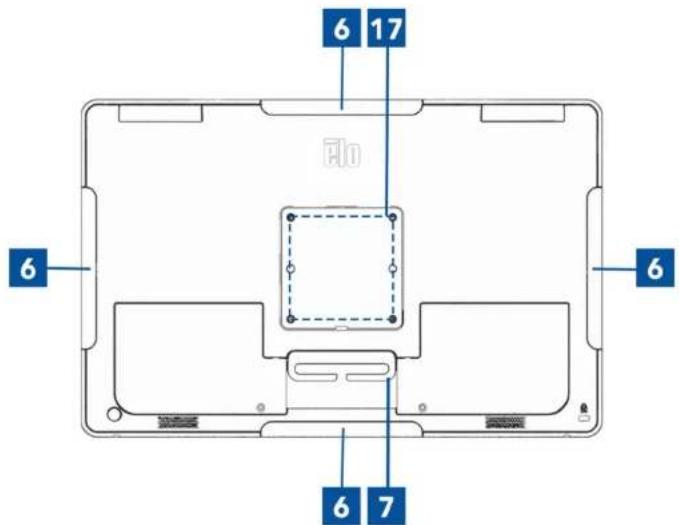

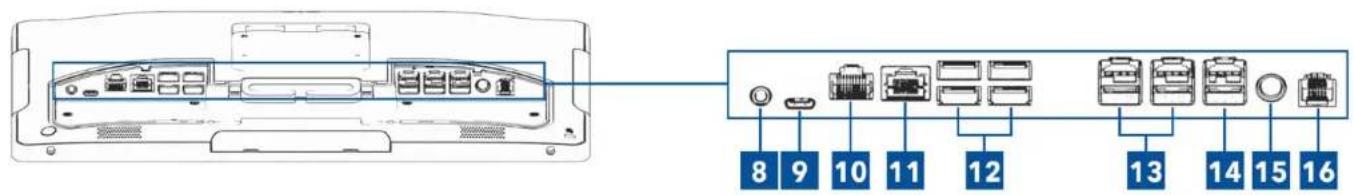

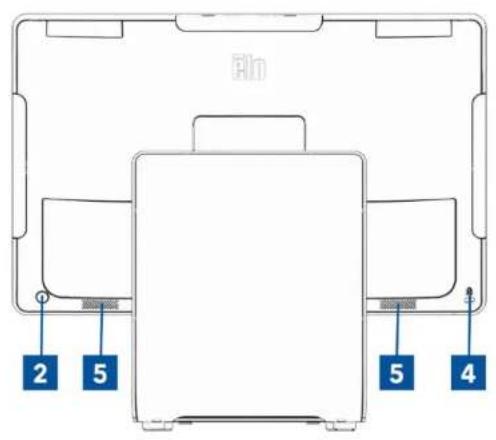

1 系列 3 搭載 Intel®（有支架）配置下圖所示為 15.6” 機型。

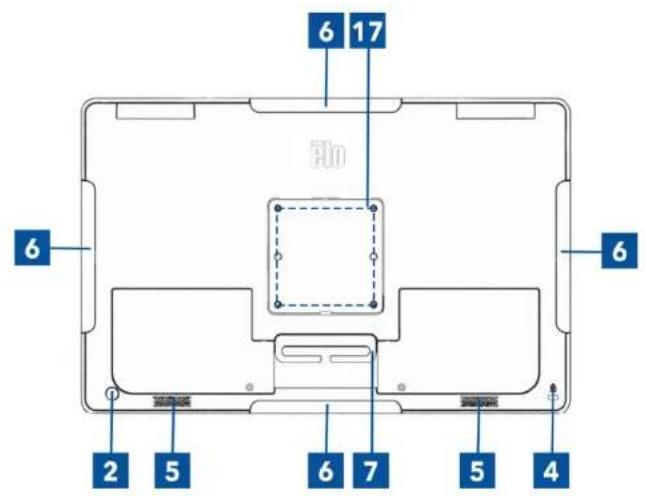

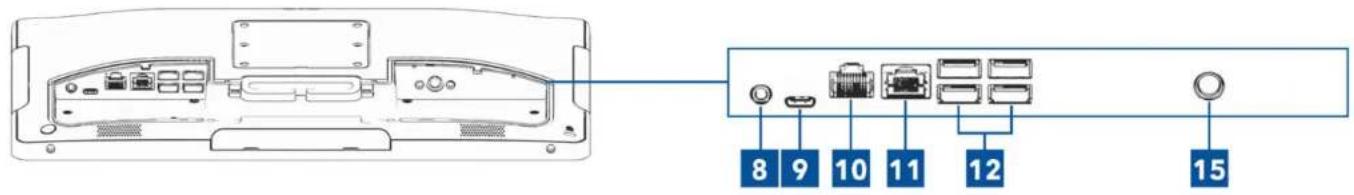

I系列3搭载Intel®（無支架）配置
下圖所示為15.6”機型。
| 1 | 觸控顯示器 | 11 | 乙太網路 LAN 連接埠 |
| 2 | 電源按鈕／電源指示燈 LED | 12 | USB Type A 連接埠 (4x) |
| 3 | 支架(僅限有支架) | 13 | +12 伏特供電 USB 連接埠 (2x，僅限有支架) |
| 4 | Kensington 防盜鎖 | 14 | +24 伏特供電 USB 連接埠（僅限有支架） |
| 5 | 揚聲器 | 15 | 電源接頭 (DC-IN) |
| 6 | 適用於 Elo 周邊裝置的邊緣 Micro USB 連接埠 | 16 | 收錄機連接埠 (A/B) （僅限有支架） |
| 7 | 導線器 | 17 | 壁掛架／支臂螺絲孔 |
| 8 | 耳機 | ||
| 9 | USB C 連接埠 | ||
| 10 | 供電序列埠 (COM1/RJ-50) |

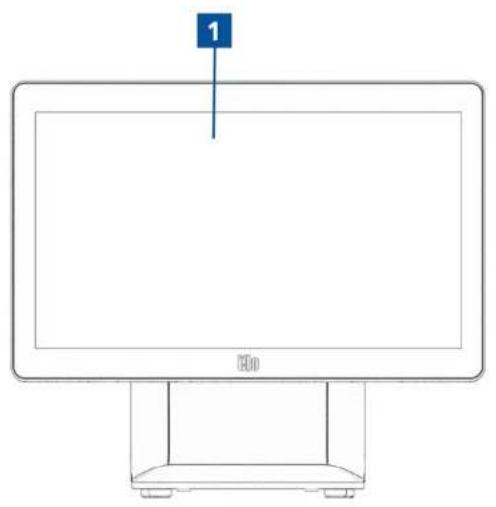

1. 触控顯示器
此機型搭載以下觸控技術。
- TouchPro、零邊框投射電容 (PCAP)
2. 電源按鈕/電源指示燈LED
按電源按鈕可開啟/關閉觸控電腦系統。電源LED指示燈顯示觸控電腦的狀態，請參見第3節瞭解更多資訊。
3. 支架
支架以堅固的設計支撐觸控電腦系統。
4. Kensington 防盜鎖
Kensington 防盜鎖是標準防盜機構，將電腦固定至所需的安裝位置。未附Kensington 簡線鎖。
5. 揭聲器
兩個內建2瓦喇叭為播放提供音訊輸出。
使用手：1系列3搭Intel
UM600742版次C，第8頁，共40頁
6.邊緣MicroUSB連接埠（配件套件一連線）
觸控電腦系統的顯示器上包含四個邊緣USB連接埠，用於安裝運用周邊裝置。周邊裝置可以安裝並固定在邊緣，以滿足許多IO周邊裝置需求。
7.導線器
系統具有整合式整線指，以改善佈線。還提供兩個孔，能與隨附的束線帶搭配使用。
8. 耳機
音訊連接埠是為了連接耳機和麥克風而設計。
9. USB Type-C連接埠
USB Type-C 速接埠可以速接其他Type-C相容装置（高速27W）。
10. +12 伏特供電序列埠 (COM/RJ-50)
序列為RS-232規格，用於RJ-50介面連接。12伏特預設為停用，可從BIOS設定→進階→RJ50 COM電源控制調整設定。
11.乙太網路LAN連接埠
觸控電腦系統乙太網路LAN連接埠提供高達1Gbps的網路速度能力。
12. USB 3.2 Gen 1x1連接埠
觸控電腦系統後側有四個標準SuperSpeed+USB3.2Gen1x1(5Gbit/s)連接埠。
13. +12 伏特供電 USB 連接埠
+12伏特供电USB的最大功率额定值限於12伏特、1.5安培。
14. +24 伏特供電 USB 連接埠
+24伏特供电USB連接場規格適用於所有觸控電腦系統。+24伏特電源USB的最大功率額定值是24伏特、2.3安培。在特殊情況下，當系統執行100%負載，且除24V供電USB連接場以外的所有I/O連接場，都已連接以提供各個連接場的最大功率負載時，請針對24V周邊裝置使用外部電源繼壓器（請勿使用內建24V供電USB連接場）。
請確保整體周邊裝置功耗不超過下列數值（假設系統以最大功耗運作，這對POS應用而言並不常見，15”/21.5”i5和所有尺寸的i7帶16GB DIMM/256GB SSD，其他帶8GB DIMM/128GB SSD）：
若要啟動觸控電籠，請將AC/DC電源變壓器套件的DC接頭插入裝置上的電源接頭。注意：必須將DC插頭從腳架模組上拆下時，請如下圖所示抓住插頭並小心拔下。
16. 電子錢箱連接埠(A/B)
主要電子錢箱連接埠為RJ-12介面設計，提供+12伏特和+24伏特可切換操作。預設設定為+24伏特，可從BIOS設定→進階→收銀機電源控制調整設定。
電子錢箱連接埠接腳分配
| 接腳編號 | 訊號名稱 | 接腳編號 | 訊號名稱 |
| 1 GND 2 CD1- | |||
| 3 CD1 Sense 4 CD Drive (+24/1) | |||
| 5 CD2- 6 Reserve |
17. VESA 安装架
15"15.6”触控電腦系統後側提供適用於M4螺線的四孔 75× 75mm 安裝面。
17/21.5/23.8觸控電腦系統後側提供適用於M4螺線的四孔 100× 100mm 安裝面符合VESA FDMI標準的安裝編碼為：VESA MIS-D,C
使用手：1系列3搭Intel
UM600742版次C第10頁共40頁
第2節：安裝
拆封觸控電腦
打開包裝箱，檢查是否有以下項目：
- I系列3搭載Intel®觸控電視
電源線美國/加拿大
電源線歐洲
+24伏特電源變壓器
RJ50 輸 RS232 序列線
螺絲，M3x10（僅附支架，用於VESA蓋安裝）
螺絲·M4x18（僅限15"15.6”，用於100mm傳接器安裝）
快速安装指南
螺緣，M4x12（用於VESA安裝）
螺絲，M4x20（僅限有支架，用於CFD安裝）
- 索線帶
- CFD後蓋（僅限有支架，用於CFD安裝）
VESA蓋（僅附支架，用於更換其他VESA安裝座）
75mm至100mm轉接器（僅限15”/15.6”，適用於100mm VESA安裝）
1系列3搭載Intel®觸控電腦
電源線美國/加拿大
電源線歐洲
+24伏特電源變壓器
RJ50 轉 RS232 序列線
快速安装指南
螺缘
束線帶
CFD後蓋
VESA盖
使用手：1系列3搭Intel
UM600742版次C第11頁共40頁
75毫米至100毫米轉接器
針對I系列3搭載Intel®（有支架）將顯示器調整至合適的位置
觸控電籤為不同的部署情境提供顯示器傾斜調整。傾斜調整如下所示。（下圖所示為15.6”機型）
使用手：1系列3搭Intel
UM600742版次C第12頁共40頁

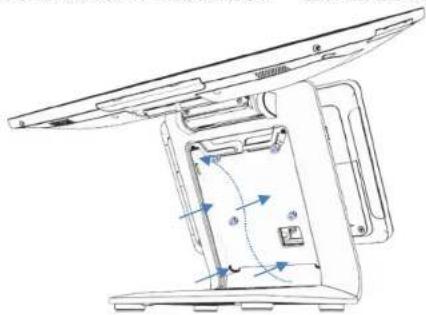

AIO允許在支架背面安裝10”-13”CFD。若要組裝CFD，請依照下述步驟操作。
- 拆下固定支架後蓋的兩支螺絲，拆下支架後蓋，方式是將它向下滑離支架。
- 拆下南支螺絲以拆下支架門。
2.依照與步驟1相反的流程組裝CFD護蓋。
4.將USB-C繡線（EloP/N E969524，未隨附）連接至CFD。如圖所示將繡線穿過CFD護蓋/支架上的孔，然後連接至AIO。使用隨附的四支M4螺絲將CFD安裝至支架。重新組裝支架門。
使用手：1系列3搭Intel
UM600742版次C，第13頁共40頁
將I系列3搭載Intel®（有支架）安裝至檯面
AIO允許將支架永久安裝至檯面。請依照下述步驟操作。
- 拆下南支螺絲以拆下支架門。

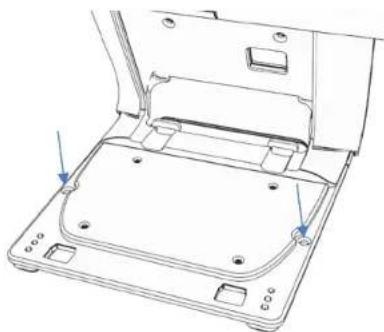

- 將兩支螺絲裝入下圖所示的孔中。關於螺絲尺寸和孔洞間距，請參閱尺寸圖。
- 按下底蓋後方的兩個塑膠卡扣，並將底蓋向前滑動以便拆下。
- 依照步骤1和2的相反顺序装回底盖和支架门。
I系列3搭載Intel®（無支架）的後VESA安裝架

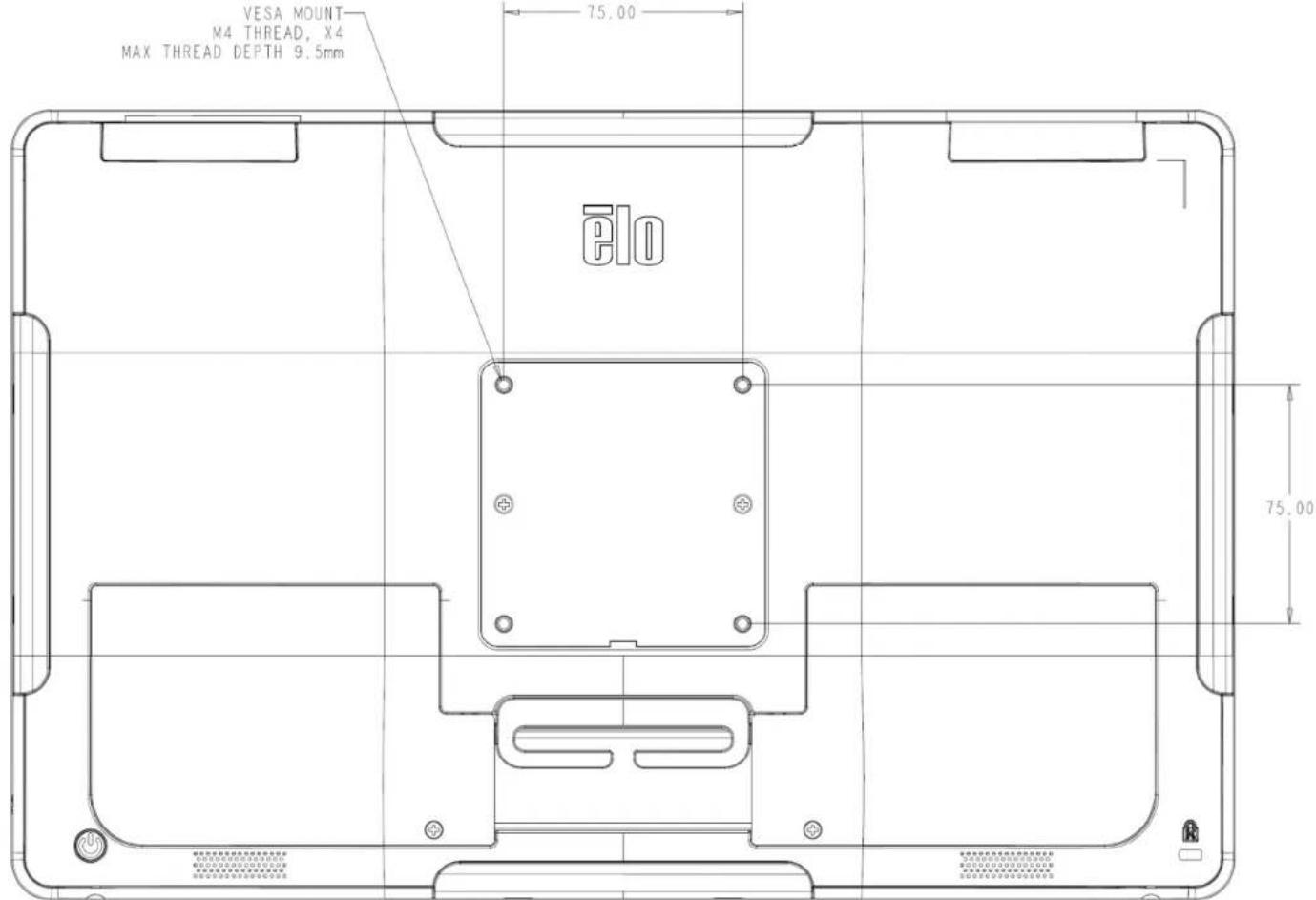

產品後側提供置中的 VESA 安裝面。如果是 15" /15.6",則提供 75x75mm 安裝面(符合 VESA MIS-D,75,C)。如需詳細資訊,請參閱 MS 圖。
使用手：1系列3搭Intel
UM600742版次C第15頁共40頁

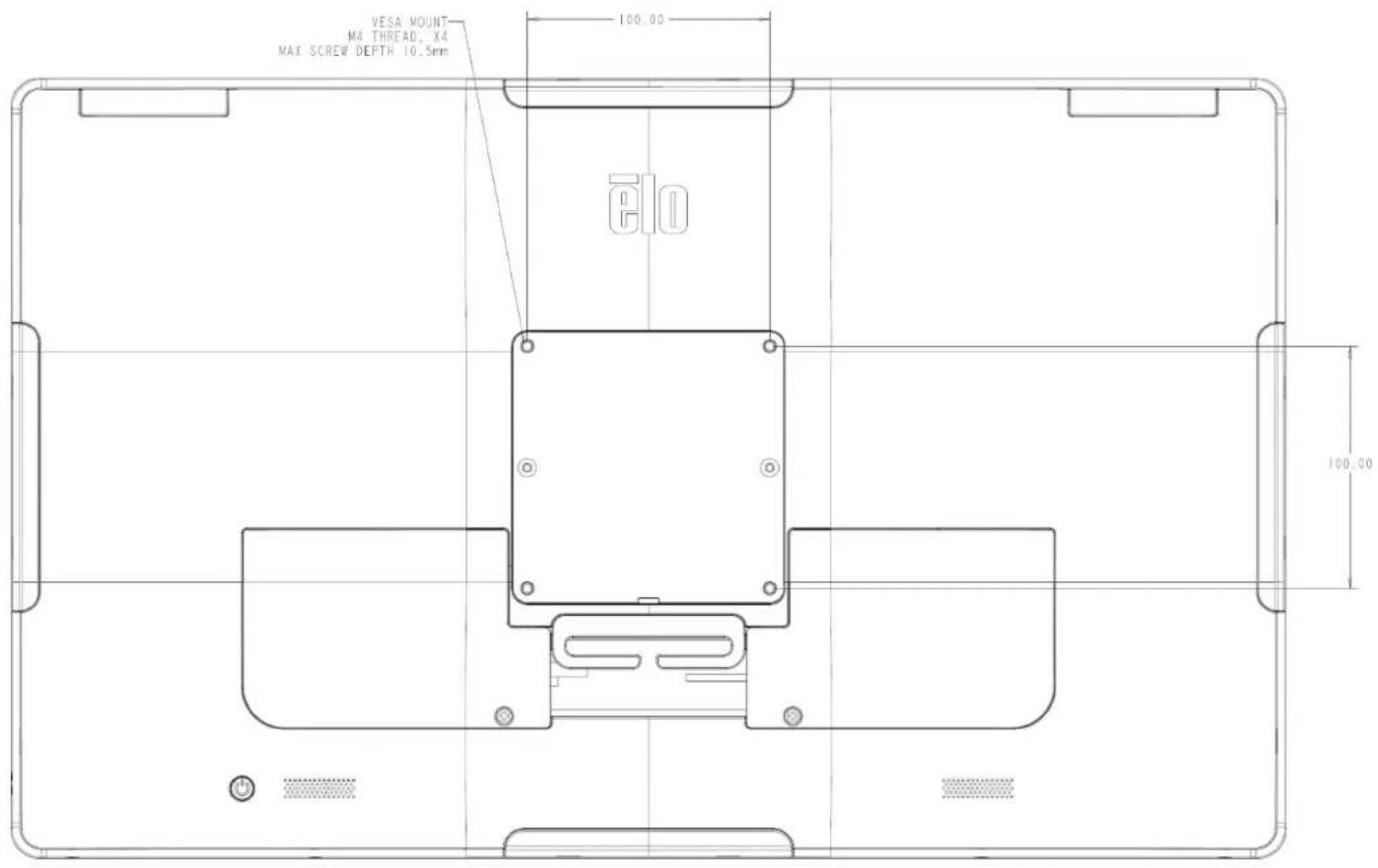

如果是其他尺寸，則提供100x100mm安裝面（符合VESA MIS-D，100+C）。如需詳細資訊，請參閱MS圖。
使用手：1系列3搭Intel
UM600742版次C·第16頁·共40頁
第3節：操作
一般資訊
本節說明Elo一體式觸控電腦的獨特特色。

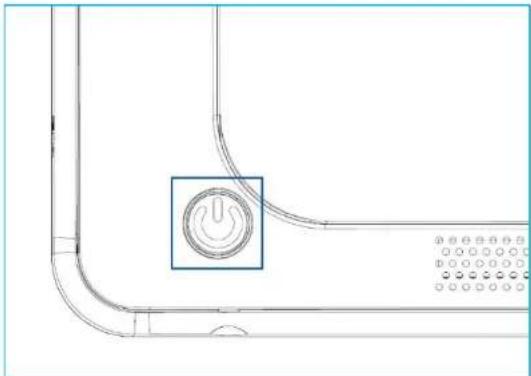

電源LED
I系列3搭載Intel®具有電源LED，指示觸控電腦的狀態。下列表格顯示LED狀態和相對應的色彩。
觸控顯示器狀態
LED狀態
AC開閉
關閉
開閉模式紅燈
睡眠模式 橘燈
開政綠燈
觸摸臺幕會使系統結束休眠模式（類似於移動滑鼠或按鍵盤鍵）。

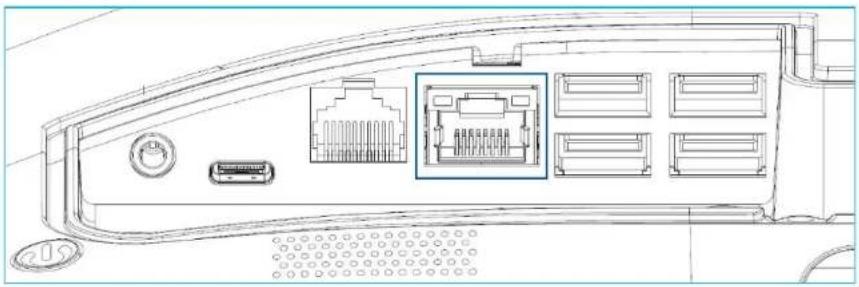

乙太網路LANLED
| LAN 速度狀態 | LAN LED 畝態 |
| 10 Mbps | 無色彩 |
| 100 Mbps | 橘色 |
| 1 Gbps | 綠色 |
| 活動狀態 | ACT LED �狀態 |
| 無連結 無色彩 | |
| 已連結 稳定發光（綠燈） | |
| 資料活動 閃爍（綠燈） |
觸控
觸控臺幕顯示器已經過工廠校正，不需要任何額外的手動校正。
使用手：1系列3搭Intel
UM600742版次C·第18頁·共40頁
設定作業系統
若已配置作業系統，初次設定作業系統約須費時5-10分鐘。視觸控電腦硬體配置和相連裝置而定，可能需要更多時間。
若要為關控電腦設定 Microsoft®Windows®作業系統，請按電源按鈕開做關控電腦，然後依照畫面上的指示操作。
Eio已确保Windows作業系統的所有驅動程式，都正維並已載入。若決定建立自己的映像以在許多系統上重現，請務必使用受支援的Eio映像或Eio驅動程式包啟動，或聯繫我們的支援團隊尋求協助。
建立還原隨身碟
所有Windows10觸控電腦皆在Windows桌面上隨附內建的EloRestore Utility。公用程式可根據您購買的作業系統建立還原隨身碟。請立即建立您的還原隨身碟。在不慎删除HDD/SSD還原碳碟分割或變為無法存取時，即需要使用還原隨身碟還原您的系統。
下列流程示範如何使用工具程式，建立還原隨身碟。
- 將空白隨身碟插入系統I的任一USB連接埠。
- 在桌面上以滑鼠右键按一下EoRestoreUtility图示，選擇「以系統管理員身分執行」。
3.選擇磁碟機並按一下「開始」按鈕，以開始程序。
Elo OS Restore Utility USB Stick Crester
Elo OS Restore Utility USB Stick Creator
Select the drive
- 按一下「繼續」以繼續。依據您的系統設定和隨身碟的效能，本步驟約須費時10-20分鐘。請注意，在進行本流程時，將會抹除所有資料。
Bio OS Restore Utility USB Stick Creator
Elo OS Restore Utility USB Stick Creator
Select the drive
UM600742版次C·第20頁·共40頁
- 言息顯示「USB隨身碟完成…」後，請移除隨身碟，按一下「關閉」退出程式。
Eio OS Restore Utility USB Stick Generator
Elo OS Restore Utility USB Stick Creator
- 若系統常機而必須使用還原隨身碟，請重新啟動系統，按F11數次進入DeviceBootMenu（裝置開機功能表）。然後選擇「boot from flash drive（從隨身碟開機）」。

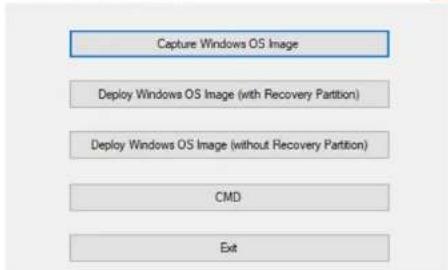

- 出現以下UI時，按一下「部署WindowsOS映像（使用還原磁磚分割）」按鈕。
Main UI - OSRT (UEFI Firmware)
- 請依照螢幕上的操作指示完成安裝程序，然後結束程式。
注意：在進行還原流程時，會將所有資料刪除。若有需要，使用者必須備份檔案。Elo Touch Solutions 不為資料或軟體之損失負責。
注意：使用者必須遵守 Microsoft 之授權協議。
使用手：1系列3搭Intel
UM600742版次C第21頁共40頁
還原作業系統
若触控電腦的作業系統，因任何原因需要還原為出廠設定，可藉由下列流程還原您的系統。請注意，在進行本流程時，將會喪失所有客戶設定及資料。在進行之前，請確保您已完全備份所有的資料、設定和自行安裝的軟體。
1.完全關閉您系統的電源。
2.開啟您的系統。

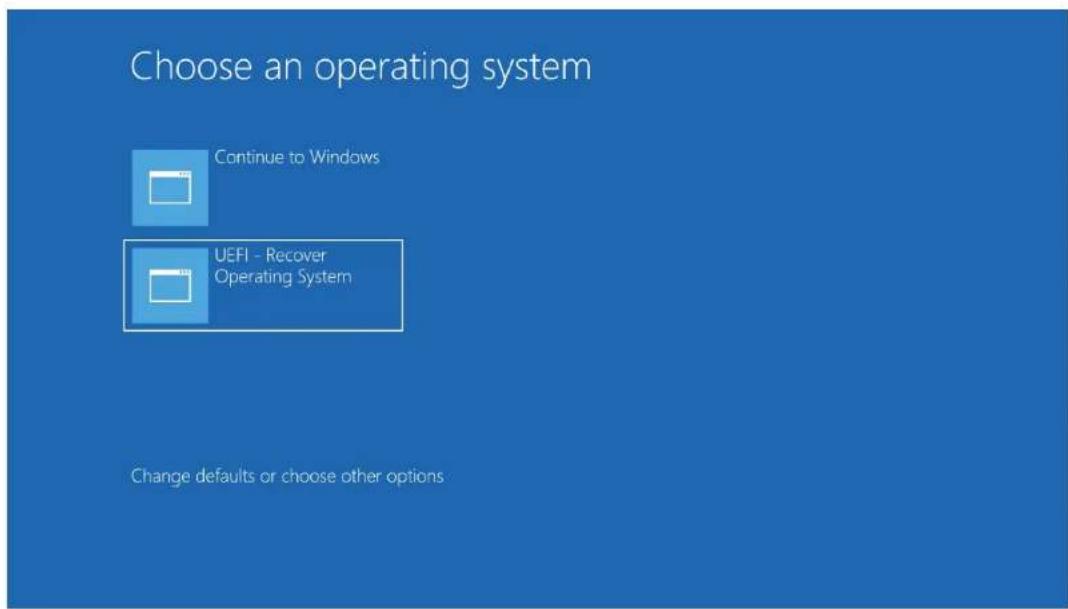

3. 出現以下畫面時，轉触以選擇「UEFI - Recover Operating System（UEFI - 選原作業系統）」。
使用手：1系列3搭Intel
UM600742版次C·第22頁·共40頁
- 將會出現下列的使用者介面 (UI)：
- 選擇「還原預設作業系統」。系統會自動測試硬體。流程完成後，按一下「開始」按鈕執行系統還原功能。此流程會將主硬碟重新格式化。在執行還原流程之前，請先備份您的資料。
- 完成後，請按一下 Close（關閉）按鈕。系統將會返回到 Eio Recovery Solution 的主功能表。然後按一下 Exit（結束）按鈕，重新啟動您的系統。
注意：在進行還原流程時，會將所有資料刪除。若有需要，使用者必須備份檔案。Elo Touch Solutions不為資料或軟體之損失負責。
注意：使用者必須遵守 Microsoft 之授權協議。
第4節：選項和升級
新增選購升級
Elo已確認下列項目與裝置完美相容。現場安裝套件隨附完整的安裝和設定指示。關於定價，請洽詢Elo授權經銷商或附加價值合作夥伴。
8GB 5600MHz DDR5 SO-DIMM (E466053)
16GB 5600MHz DDR5 SO-DIMM (E466237)
32GB 5600MHz DDR5 SO-DIMM (E466430)
M.2 PCIe (NVMe) 128GB SSD (E466613)
M.2 PCIe (NVMe) 256GB SSD (E466803)
注意：更換SO-DIMM或SSD需要打開後蓋。拆卸和更換後蓋時必須特別小心，以防止失去IP等級或可能損壞觸控電腦。請聯絡Elo技術支援或產品管理。
選購周邊設備套件
Elo Touch Solutions 提供下列的選購配件和備用零件供您購買，括號中所顯示的是 Elo 可訂購零件編號。
10”LCD客戶顯示器（10觸控-E045337）/10”LCD客戶顯示器（無觸控-E138394）
13吋LCD客戶顯示器（10觸控-E683595）
為了確保最佳顯示體驗和相容性，僅限將Elo授權USB-C線與此觸控電腦系統搭配使用。
磁條讀取器 (E001002)
此觸控重腦系統的MSR，具USB介面。
- 後向客戶顯示器套件 (E001003)
此触控電腦系統的真空螢光顯示器(VFD)，具USB介面。
生物辨識指紋讀取器（E134286）
-此觸控電腦系統的指紋讀取器，具USB介面。
Elo Edge ConnectTM 網路攝影機 (E201494)
此觸控電腦系統的2D網路攝影機，具USB介面。
Elo Edge Connect™ 3D攝影機(E134699)
此觸控電腦系統的3D攝影機，具USB介面。
Elo Edge Connect™ �狀態指示燈 (E644767)
- 此觸控電腦系統的狀態指示燈，具USB介面。
2D條碼掃描器(E384627/E245047/E393160)
此觸控電腦系統的2D條碼掃描器，具USB介面。
Elo Edge ConnectTM RFID (E673037)
使用手：1系列3搭Intel
UM600742版次C第24頁共40頁
此触控電腦系統的NFC讀取器(RFID)，具USB介面。
eDynamo專用EMV托架(E375343)
此觸控電腦系統的EMV托架套件，專為MagTek eDynamo裝置而設計。
Ingenico RP457c 專用 EMV 托架附 BT 和 USB (E710930)
此觸控電腦系統的EMV托架套件，專為Ingenico RP457c裝置而設計。
Ingenico RP457c專用EMV托架附音訊插孔、BT和USB(E586981)
此觸控電腦系統的EMV托架套件，專為Ingenico RP457c裝置而設計。
6ftElo授權USB-C總線（E710364）/2ftElo授權USB-C總線（E969524）
訂購這款用於遠端安裝選項的授權線，以確保EloUSB-C顯示器的顯示品質和相容性。
24V180W電源變壓器套件(E845269)
-
24V 180W電源變壓器套件是專為此觸控電腦系統而設計。
-
I系列3、15”/15.6”AiO支架(E466998)
-
15" /15.6" AiO 支架是專為此觸控電腦系統而設計。
I系列3·17”/21.5” AiO支架（E467190）
- 17”/21.5” AiO 支架是專為此觸控電腦系統而設計。
注意：安裝第二部顯示器但沒有USB-C連接埠時，必須購買USB-C轉HDMI線才能連接至此觸控電腦系統。Elo提供下列合格的USB-C轉HDMI轉接線。請向當地零售商購買這些線。
UniUSB-C轉HDMI纖線(4K@60Hz)
- Cable Creation USB-C 轉 HDMI 總線 (4K@60Hz)
第5節：技術支援
如果您在使用觸控螢幕電腦時遇到問題，請參閱以下建議。若問題無法解決，請聯繫當地經銷商或Eio客服中心。有關世界各地的技術支援電話號碼，請參閱本使用手冊最後頁。
常見問題解決方案
問題建議的疑難排解
| 沒有電源 (觸控電腦系統無法啟動) | 1. 檢查是否已正確連接AC/DC電源變壓器 2. 確認AC電源是否能正常供電。 3. 確定電源按鈕未損壞 |
| 無顯示內容 (顯示器全黑) | 1. 若電源狀態LED燈亮桶燈/紅燈,表示裝置可能處於睡眠/休眠模式,請按電源按鈕查看是否會顯示畫面。 2. 檢查內部總線連接並尋找是否有缺少、或損壞的電氣元件。 |
| 未找到開機裝置 | 1. 確認產品已載入作業系統。 2. 儲存裝置損壞一嘗試換成另一個新的空白磁碟機 |
| 異常/無觸控功能 | 1. 檢查觸控裝置是否出現在Windows裝置管理員中 2. 將系統關機再開機 3. 確定觸控螢幕未損壞 |
技術協助
技術規格
有關本裝置的技術規格，請瀏覽
有關世界各地的技術支援電話號碼，請參閱本使用手冊最後一頁。
使用手：1系列3搭载Intel
UM600742版次C·第26頁·共40頁
影像残留
何調影像殘留？造成影像殘留的原因为何？
影像餘輝、影像烙印及影像殘留是用來描述LCD影像保留的術語。當長時間顯示固定圖案時，就會發生LCD影像保留。固定的圖案會導致LCD元件內部產生寄生電容，讓液晶分子無法回復正常的鬆弛狀態。
所有LCD/CRT及彩色重漿顯示器都會有不同程度的影像保留問題。螢光粉型顯示裝置，例如CRT及彩色電漿顯示器，最容易受到影響，而且螢光粉型裝置上的影像保留通常無法復原。透射式裝置(例如LCD)較不容易受到影響，而且在大多數情況下，LCD的影像保留可復原。
影像殘留率取決於影像圖案、固定影像的持續時間、溫度及生產變化。同樣的，影像殘留的擴散速率(復原時間)也取決於這些因素。
要如何處理此現象？
避免影像烙印的最佳方法是限制顯示器上的靜態內容數量。定期關閉顯示器2至4小時，即可避免影像殘留。
若要降低影像保留的可能性，建议：
顯示黑白交替影像2至4小時
不使用觸控螢幕時使用螢幕保護程式
因長時間顯示靜止（非移動）影像所造成的影像殘留（影像烙印）不在Elo保固範圍內。
使用手：1系列3搭载Intel
UM600742版次C·第27頁·共40頁
第6節：安全性和維護
安全性
為了避免觸電風險，請遵守所有安全注意事項並請勿拆解觸控電腦。無法由使用者自行維修。
·請勿阻塞或在這些通風凹槽插入任何物體。
- Eo觸控電腦系統配備AC/DC電源變壓器。請勿使用受損的AC/DC電源變壓器。僅限使用Eo為觸控電腦系統提供的AC/DC電源變壓器。使用未經授權的AC/DC電源變壓器，可能會使保固失效。
請確保系統在下列規定的環境條件下，維護及運作。
設備電源供應線應連接至具有接地連接的插座。
使用錯誤類型的電池，可能會引發爆炸危險。請依照指示處理使用過的電池。
拆解設備之前，請務必斷開電源。恢復電源輸入時，必須完全組裝外殼。關閉後，請等待半小時再處理零件。
操作及存放的環境條件
温度：
運作時 0^ 至 35^
储存 -30°C至60C
湿度（非冷凝）：
運作時 20%至80%
储存 5%至95%
海拔高度：
運作時 0至3.048m
储存 0至12,192m
功率額定
最大24伏特，7.5安培
防護等級
IP54-在下列条件下：
使所有接頭和周邊裝置護蓋保持密封。電源變壓器未遵守IP54等級。
僅在横向時符合IP54標準，面朝上或面朝下安裝時不符合。
注意：熱報告通過氣流 0.5m / s + CPU 最低保證功率條件。如果是非OSSKU，建議安裝Elo最佳化TDP工具以獲得更好的效能。
電源變壓器支援注意事項
下列注意事项可在使用Elo觸控電腦系統的電源USB功能時提供協助。
總共請勿超過180瓦。將下列瓦數加上Elo周邊設備或其他裝置，檢查是否低於180瓦。如需關於應用電源需求的協助，請聯繫Elo支援中心以協助您設定和計算。（附註：下表條件，15”/21.5”i5及所有尺寸的i7配備16GB DIMM/256GB SSD，其他配備8GB DIMM/128GB SSD）
| 最大功耗（無間邊設備） | ESY15i2C: 34W | ESY15i3C: 49W | ESY15i5C: 50W | ESY15i7C: 50W |
| ESY17i2C: 33W | ESY17i3C: 47W | ESY17i5C: 50W | ESY17i7C: 54W | |
| ESY22i2C: 39W | ESY22i3C: 51W | ESY22i5C: 57W | ESY22i7C: 56W | |
| ESY24i2C: 40W | ESY24i3C: 52W | ESY24i5C: 56W |
下表列出ELO零件編號對應的電源變壓器型號清單。
| 設定 | ELO 零件編號 | 零件說明 |
| 所有型號 | E511572 | AIO 電源變壓器, 24V 180W, DELTA |
| 所有型號 | E167926 | AIO 電源變壓器, 24V 180W, BILLION |
保養及處置
以下提示有助於使触控重腦保持在最佳運作狀態：
在清潔前請中斷AC電源線連線。
·請使用沾有少量溫和清潔劑的乾淨布，清潔裝置（觸控螢幕除外）的外殼。
裝置必須保持乾燥，請勿使液體溅到裝置上或墮入內部。如果液體進入內部，請關閉裝置並請合格維修技師檢查，才可再次開啟電源。
- 請勿使用可能刮傷表面的布或海綿擦拭螢幕。
若要清潔觸控螢幕，請將窗戶或玻璃清潔劑倒在清潔布或海綿上。切勿直接將清潔劑塗在觸控螢幕上。請勿使用酒精（甲醇、乙醇或異丙醇）、稀释劑、苯或研磨性清潔劑。
- 確定環境溫度與濕度維持在規定範圍內，且不得阻塞通風凹槽。
觸控電腦不適用於室外。
廢棄電子電氣產品 (WEEE) 指令
本產品不得以一般家庭廢棄物處置，應存棄置於適當的地點，以進行還原及回收。在產品使用壽命結束時，請確保依各地法律及法規處置本產品。Elo 在世界許多國家皆設有回收處。若需如何前往這些回收處的資訊，請造訪
觸控電腦的主機板上附有鋅電池。使用錯誤類型的電池可能會引發爆炸危險，請依照各地區指示說明，處理使用過的電池。
懿生
請務必讓觸控電腦保持乾燥。請勿將液體倒入或倒在觸控電腦上。如果觸控電腦變濕，請勿嘗試自行維修。請聯絡Elo客服以要求指示。
- 過度使用觸控電腦可能會損害您的視力。
使用系統30分鐘後，請休息10分鐘
未滿兩歲的兒童不得直視螢幕；兩歲以上的兒童，每天看螢幕的時間不得超過一小時
第7節：法規資訊
電器安全資訊
需與製造商標號上所標示的電壓、頻率及電流規定相符。若未能遵守這些限制而連接至非指定電源，將有可能導致操作不正常、設備損壞或火災危險。
本設備內部無任何操作人員可維修的零件。本設備產生的危險電壓可能構成安全危害。只能由合格的維修技術人員進行維修。
若在將設備連接至主電源之前有任何關於安裝的問題，請聯絡合格電力技術人員或製造商。
放射及抗擾性資訊
美國使用者的FCC符合性注意事項：
本装置符合FCC規範第15部分。操作符合以下兩項條件：
(1)本裝置可能不會造成有害干機：以及(2)本裝置必須接受任何干機，包括造成裝置操作不良的干機。
若山未經負責法務遵循之一方明確核准而進行任何變更或改裝，可能會失去操作本設備的使用者授權。
注意：本設備已經過測試，且符合FCC規則第15部分B級數位裝置的規格限制。這些限制的目的是針對居家環境中的有害干擾提供合理的防護。本設備會產生、使用和發射無線電頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，不保證以特定方式安裝不會產生干擾。如果您透過關閉及開啟本設備，發現本設備的確對無線電或電視的接收產生有害干擾，建議您可使用下列一或多種方法當試消除干擾：
一调整接收天線的方向或更換架設位置。
--讓設備與接收器彼此離。
--將設備與接收器分別連接到不同迴路的插座。
- - 向代理商或經驗豐富的無線電/電視技術員求助。
安裝及操作本設備時，應確保至少與任何人員保持 20cm 的距離。
加拿大使用者的IC符合性須知：
本設備符合山加拿大工業無線電干擾法規所制定之數位設備無線雜訊排放的 Class B 限制。
CANICES-003(B)/NMB-003(B)
本装置包含符合加拿大创新、科学及经济发展部，免授權RSS的免授權發射器/接收器。操作符合以下兩項條件：
使用手：1系列3搭载Intel
UM600742版次C·第31頁·共40頁
(1) 本装置可能不會造成干擾。
(2）本装置必须接受任何干搅，包括造成装置操作不良的干搅。
請僅使用隨附的電源線及設備隨附的互連總線。若換隨附的電源線及總線可能影響電氣安全或下列標準所規定之放射或抗擾性CE標章認證：
本資訊技術設備 (ITE) 的製造商標籤上必須有 CE 標章，表示設備已通過下列指令及標準之測試：本設備已經過測試，符合歐盟標準 EN 55032 B 級所指示之 EMC 指令 2014/30/EU，以及歐盟標準 EN 60950-1 所指示之低電壓指令 2014/35/EU 所規定之 CE 標章的規定。
所有使用者通用資訊：
本設備會產生、使用和發射無線電頻能量。若未依照本手冊安裝及使用設備，可能導致無線電及電視通訊干擾。但是我們無法保證在某些情況下，不會因為安裝地點之特定因素而發生干擾。
1.為符合排放及抗擾性規定，使用者必須遵守下列事項：
a.將此數位裝置與任何電腦相連時，請僅使用隱附的I/O線。
b.為確保相容性，請僅使用製造商核准的連接線。
c.請使用者務必注意，若由未經負責法務遵循之一方明確核准而進行任何變更或改裝，可能會失去操作本設備的使用者授權。
2.若本設備可能對無線電或電視接收，或任何其他裝置造成干擾：
a.關閉及開啟設備電源，確認其是否為干擾源。若您判斷本設備會造成干擾，請使用下列一或多項措施當試修正干擾：
- 將數位裝置搬離受影響接收器。
II.重新放置（轉動）數位裝置與受影響接收器的位置。
Ⅲ.調整受影響接收器的天線方向。
IV. 將數位裝置插到另一個 AC 插座，讓數位裝置與接收器位於不同的電路上。
v.拔下並移除數位裝置不使用的I/O線。(無終端接頭的I/O總線是高RF排放等級的可能來源)。
VI. 將數位裝置插入接地的電力插座。請勿使用 AC 比壓器插頭。(取下或裁切線路接地可能會增加 RF 放射等級，並可能對使用者造成致命的觸電危險)。
若您需要協助，請洽詢經銷商、製造商或有經驗的無線電或電視技術人員。
憑證分類
Elo特此聲明，EloPOS無線重設備類型符合2014/53/EU指令。歐盟符合性聲明全文，可從以下網址取得：
www.elotouch.com
本装置僅限於室內使用。
| AT | BE | BG | HR | CY | CZ | DK | |
| EE | FI | DE | EL | HU | IE | ||
| IT | LV | LT | LU | MT | NL | PL | |
| PT | RO | SK | SI | ES | SE | UK (NI) | |
| CH | TR | NO | |||||
| UK |
操作频率及無線電頻率功率，如下所示：
o WLAN 802.11b/g/n/ax 2400MHz-2483.5MHz ≤ 20 dBm
WLAN802.11a/n/ac/ax 5150MHz-5725MHz<23dBm
WLAN 802.11a/n/ac/ax 5725MHz-5825MHz <13.98 dBm
WLAN802.11ax59450MHz-6425MHz<23dBm
o Bluetooth BREDRL2400MHz-2483.5MHz ≤ 20 dBm
使用手：1系列3搭Intel
UM600742版次C第33頁共40頁
ECC/DEC/(04)08：
由於衛星服務的保護要求，僅限於室內操作使用5150-5350MHz,5350-6425MHz頻帶
EC R&TTE指令
2014年4月16日歐洲議會和理事會EU指令2014/53/EU，針對成員國法律協調，關於無線電設備市場上的產品，並廢除與EEA相關的指令1999/5/EC文字。
識別標章
您可以向下列地址索取相關技術說明文件：Elo Touch Solutions, Inc.
670 N. McCarthy Boulevard Suite 100
Milpitas, CA 95035
USA.
美國
包含FCCTXID：PD9AX210NG
加拿大
包含ICID：1000M-AX210NG
日本
RF：003-220254電話：D220163003
本裝置已經過測試，並符合無線電頻率（RF）暴露的適用限制。特定吸收率（SAR）指身體吸收RF能量的速率。SAR測試是使用標準操作位置進行，裝置在所有測試頻段中，以其最高認證功率位準進行傳輸。本裝置已在20cm的分離距離下進行測試。請務必讓本裝置遠離身體，以確保暴露位準維持在或低於測試位準。
能源之星證書
採用Intel®的I-Series3在某些配置下可滿足EnergyStar8.0要求，請聯絡Elo技術支援或產品管理。以下SKU可以滿足能源之星8.0要求。
| 零件號 | 描述 | UPC |
| E606511 ESY1 | 5i5-2UWD-0-MT-ZB-8G-1S-WN-64-BK-NS 843173153 | 278 |
| E836250 | ESY15i5-2UWD-0-MT-ZB-6G-2S-WN-64-BK-NS | 843173160757 |
| E706223 ESY1 | 5i5-2UWA-1-MT-8G-1S-WN-64-BK 843173154114 | |
| E608847 ESY2 | 4i5-2UWD-0-MT-ZB-8G-1S-WN-64-BK-NS 843173153391 |
能源之星是由美國環保署(EPA)和美國能源部(DOE)實施的旨在提高能源效率的計劃。
本產品的「出廠預設」設定符合能源之星標準，更改出廠預設值將增加功耗，可能會超出符合能源之星評級所需的限制。有關能源之星計劃的更多信息，請參閱energystar.gov。
6 September 2023
美国UL,FCC
加拿大CUL,IC
德國，TUV
欧洲CE
澳洲RCM
英国UKCA
國際CB
日本VCCI、MIC
阿根廷S-Mark
- 巴西 ANATEL
墨西哥NOM
中國CCC·SRRC
RoHS CoC
可提供EnergyStar8.0配置，請直接聯絡Elo。
- 紐西蘭 R-NZ
新加坡IMDA僅適用於15i5C
標誌說明
1.依據SJ/T11364-2006規定，電子資訊產品須標示下列污染控制標誌。本產品之環保使用期限為10年。在下列正常操作條件下，產品不會洩漏或變異，因此使用此電子資訊產品不會導致任何嚴重的環境污染、任何身體傷害，或任何資產損壞。
操作温度：0-35/ 湿度：20%-80%（非冷凝）
2.鼓勵和建議按照當地法律回收並重用該產品，不得隨意丟棄產品。
中國ROHS
根據中國法律《電器電子產品有害物質限制使用管理辦法》，此部分將列出本產品可能含有的有害物質名稱和含量。
組件名稱有毒或危險物質和元素
根据中国法律《电器电子产品有害物质限制使用管理办法》，本节将列出本产品可能含有的有害物质的名称和含量。
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr6+) | 多溴联苯(PBB) | 多溴联苯醚(PBDE) | |
| 塑料部件 | ○○○○○○ | |||||
| 金属零件 | ×○○○○○ | |||||
| 电线和电缆组件 | ×○○○○○ | |||||
| 液晶显示面板 | ×○○○○○ | |||||
| 触控屏面板 | ×○○○○○ | |||||
| PCBA X○○○○○ | ||||||
| 软件(CD等) | ○○○○○○ | |||||
| 本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。 | ||||||
标志说明
(1)根据SJ/T11364的要求，电子信息产品标有以下电子电气产品有害物质限制使用标识，此产品在10年内不会对环境产生影响。
(2)绿色产品标识
使用手：1系列3搭Intel
UM600742版次C第39頁共40頁
第8節：保固資訊
如需保固資訊，請前往http://support.elotouch.com/warranty/
www.elotouch.com
請至本公司的網站，取得最新的
產品資訊
規格
新闻事件
新闻稿
軟體驅動程式
觸控顯示器電子報
欲深入瞭解各式各樣的Elo觸控解決方案，請前往www.elotouch.com或致電最近的辦事處。
美洲
電話+14085978000
elosales.na@elotouch.com
欧洲(EMEA)
電話+3216930136
elosales@elotouch.com
亞太地區
電話+86(21)33291385
www.elotouch.com.cn
© 2025 Elo Touch Solutions, Inc. 保留所有權利。
使用手：1系列3搭Intel
UM600742版次C第40頁，共40頁
