用户手册 Z890I AORUS ULTRA GIGABYTE

BIOS 組態設定(Intel® 800系列)

BIOS 組態設定....2

開機畫面 3

BIOS設定程式主畫面....4

Smart Fan 6 6

Favorites (F11) (最愛設定) 8

Tweaker (頻率/電壓控制)....9

Settings (設定)....18

System Info. (系統資訊) 27

Boot (開機功能設定)....28

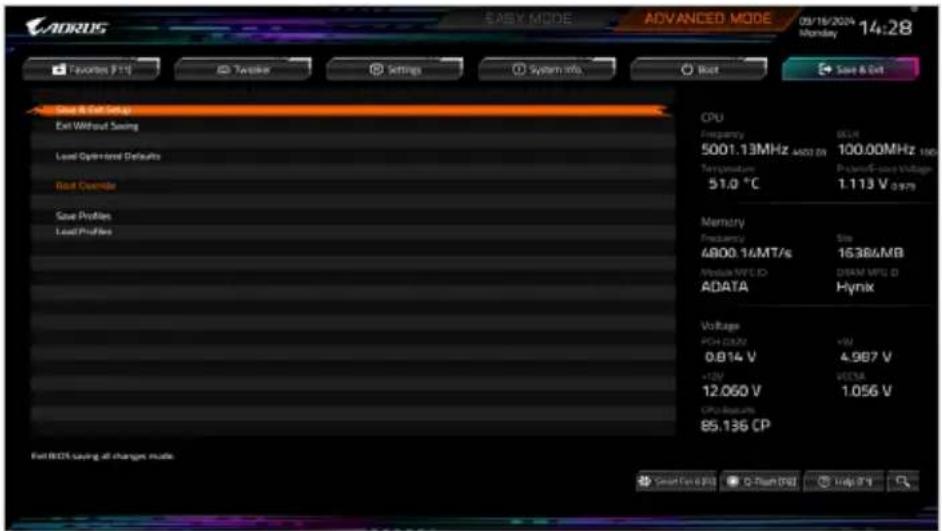

Save & Exit (儲存設定值並結束設定程式) 30

- 此章節所提及之BIOS畫面及設定選項，並非所有主機板皆相同，需依您所選購的主機板硬體規格及BIOS版本而定。

- 部份BIOS選項僅開放給有支援此功能的晶片組、CPU及記憶體模組。若需要更多Intel® CPU獨特技術的詳細資料，請至Intel®官方網站查詢。

BIOS 組態設定

BIOS (Basic Input and Output System, 基本輸入輸出系統)經由主機板上的CMOS晶片，紀錄著系統各項硬體設備的設定參數。主要功能為開機自我測試(POST, Power-On Self-Test)、保存系統設定值及載入作業系統等。BIOS包含了BIOS設定程式，供使用者依照需求自行設定系統參數，使電腦正常工作或執行特定的功能。

記憶CMOS資料所需的電力由主機板上的鋰電池供應，因此當系統電源關閉時，這些資料並不會遺失，當下次再開啟電源時，系統便能讀取這些設定資料。

若要進入BIOS設定程式，電源開啟後，BIOS在進行POST時，按下鍵便可進入BIOS設定程式主畫面。

當您需要更新BIOS，可以使用技嘉獨特的BIOS更新方法：Q-Flash或Q-Flash Plus。

• Q-Flash 是可在BIOS設定程式內更新BIOS的軟體，讓使用者不需進入作業系統，就可以輕鬆的更新或備份BIOS。
• Q-Flash Plus 提供您於系統關機(S5待機模式)狀態下更新BIOS，透過連接至特定連接埠的USB隨身碟，按下Q-Flash Plus按鈕即會啟動並載入資料修復。

欲瞭解Q-Flash及Q-Flash Plus的詳細使用方法，請至技嘉網站查詢「獨特功能介紹」—「BIOS更新方法介紹」的說明。

• 更新BIOS有其潛在的風險，如果您使用目前版本的BIOS沒有問題，我們建議您不要任意更新BIOS。如需更新BIOS，請小心的執行，以避免不當的操作而造成系統毀損。
• 我們不建議您隨意變更BIOS設定程式的設定值，因為可能因此造成系統不穩定或其它不可預期的結果。如果因設定錯誤造成系統不穩定或不開機時，請試著清除CMOS設定值資料，將BIOS設定回復至出廠預設值。
• 清除CMOS設定值，請參考使用手冊—「電池」或「清除CMOS資料針腳/按鈕」的說明，或參考「Load Optimized Defaults」的說明。

開機畫面

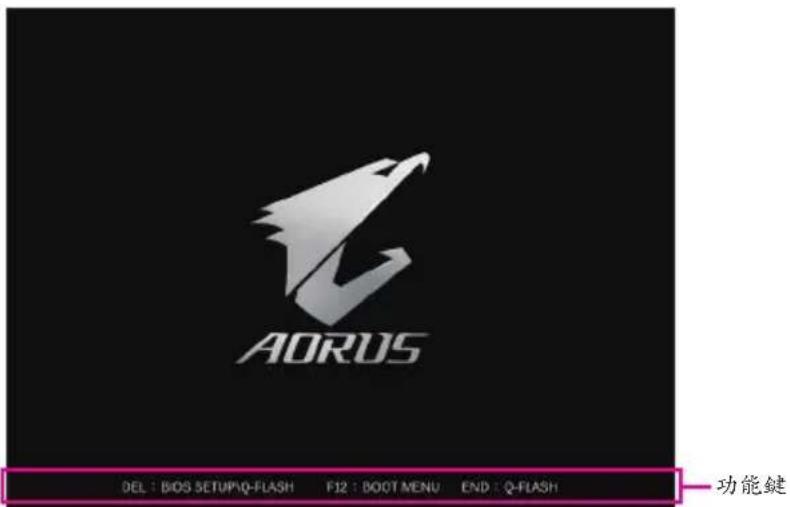

電源開啟後，看到如以下的開機Logo畫面(此畫面會因不同主機板而有所不同)：

AORUS DEL : BIOS SETUP\Q-FLASH F12 : BOOT MENU END : Q-FLASH 功能键

功能鍵說明：

: BIOS SETUP\Q-FLASH

按鍵進入BIOS設定程式主畫面，或透過BIOS設定程式進入Q-Flash。

: BOOT MENU

Boot Menu功能讓您不需進入BIOS設定程式就能設定優先開機裝置。使用<↑>或<↓>鍵選擇欲作為優先開機的裝置，然後按鍵確認。系統會直接由所設定的裝置開機。

注意：在此畫面所做的設定只適用於該次開機。重新開機後系統仍會以在BIOS設定程式內的開機順序設定為主。

: Q-FLASH

按鍵讓您不需進入BIOS設定程式就能直接進入Q-Flash。

BIOS設定程式主畫面

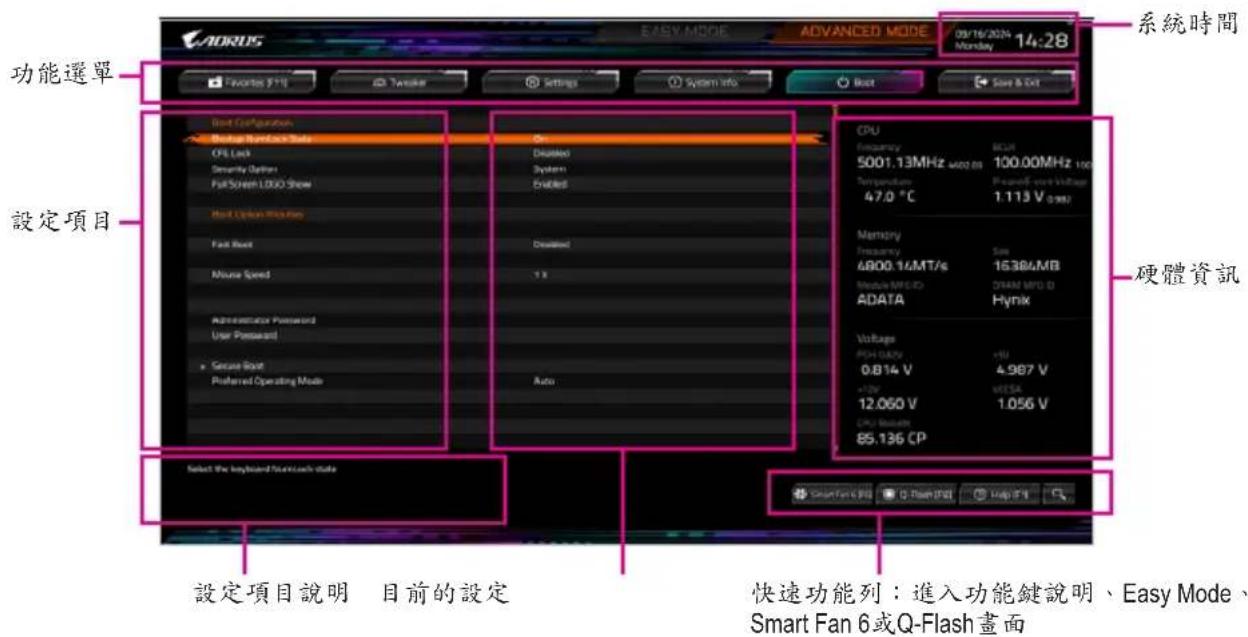

Advanced Mode

Advanced Mode提供詳細的BIOS設定選項，在此畫面中，您可以使用鍵盤上下左右鍵來選擇要設定的選項，按鍵即可進入子選單，也可以使用滑鼠選擇所要的選項。

ADORUS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 系统時間 功能選單 Preference FTH Twitter Settings System info Next Save & Exit 設定項目 Start Configuration Backup Band Lock Style CPU Lock CFL Lock Security Options Full Screen 1000 Show Main Option Position Fast Start Noise Speed Autoencoder Password User Password Secure Start Preferred Operating Mode On Disabled System Enabled Disabled 1 x Auto CPU Frequency BCN 5001.13MHz WDOS ON 100.00MHz 100 Temperature 47.0 °C 1.113 V (0.98) Memory Frequency Set 4800.14MT/s 16384MB Module MFC-CD CHAM MFG-D ADATA Hynix Voltage PSH-ADCY +U 0.814 V 4.987 V +UVR 12.060 V 1.056 V CPU Switch 85.136 CP 設定項目說明 目前的設定 快速功能列：進入功能鍵說明、Easy Mode、 Smart Fan 6或Q-Flash畫面

Advanced Mode操作按键

<←><→>向左或向右移動光棒選擇功能選單
<↑><↓>向上或向下移動光棒選擇設定項目
	/Double Click 確定選項設定值或進入功能選單
<+>/<Page Up>改變設定狀態,或增加欄位中之數值
<->/<Page Down>改變設定狀態,或減少欄位中之數值
	顯示所有功能鍵的相關說明
	切換至Easy Mode
	可將設定好的BIOS設定值儲存成一個CMOS設定檔(Profile)
	可將預存的CMOS設定檔載入
	可載入該畫面原先所有項目設定(僅適用於子選單)
	顯示Smart Fan 6設定畫面
	可載入該畫面之最佳化預設值(僅適用於子選單)
	進入Q-Flash畫面
	是否儲存設定並離開BIOS設定程式
	切換至我的最愛設定頁
	擷取目前畫面,並自動存至USB碟
	可增加或刪除最愛設定
	顯示所安裝的記憶體資訊
	離開目前畫面,或從主畫面離開BIOS設定程式
	以關鍵字蒐尋BIOS設定項目

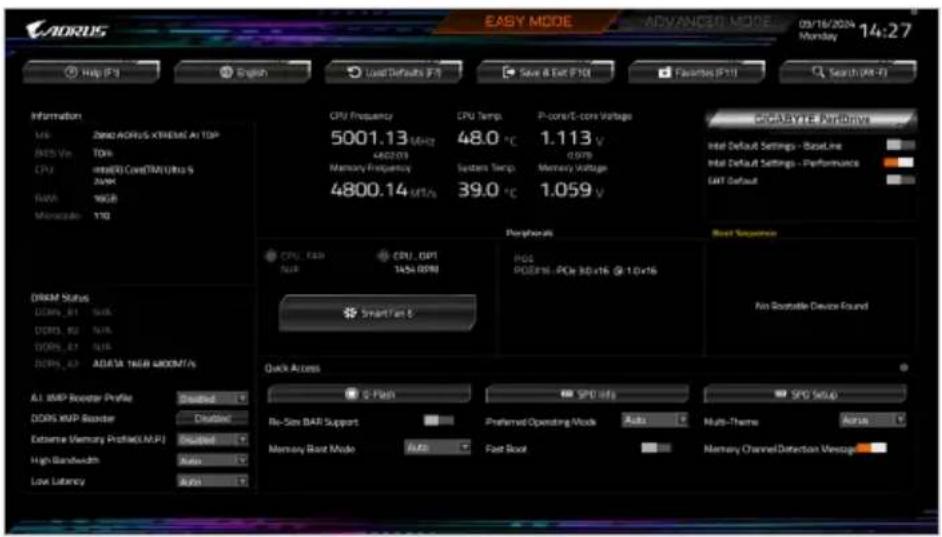

B. Easy Mode

Easy Mode讓使用者可以快速地瀏覽主要系統資訊或優化系統效能。您可以使用滑鼠點選不同功能做快速設定，或是按鍵盤上鍵切換至Advanced Mode BIOS設定程式主畫面。

EASY MODE ADVANCED MODE 09/16/2024 Monday 14:27 Help (F:) English Load Defaults (F:) Save & Exit (F:) Passrate (F:) Search (Ae-F) Information MB Zero ADRUS XTREMC At TCP BNTS Ve TOS CPU Intel(R) Cond(TM) Ultra S 25VAC PWM 16GB Monoscale 110 CPU Frequency 5001.13 kHz 4802.03 Memory Frequency 4800.14 MHz CPU Temp 48.0 °C System Temp 39.0 °C P-core/E-core Voltage 1.113 V 0.979 Memory Voltage 1.059 V GIGABYTE PerDrive Intel Default Settings - BasLine Intel Default Settings - Performance GMT Default DREAM Status DCMS_B1 16KB DCMS_B2 5VAC DCMS_B3 5VAC DCMS_B4 ADC/A 16KB ADC/AT/s CPU_FAN CPU_OBT 1454.00M HGS POSTM-PCr 3D x16 @ 1.0 x16 Smart Fan E Air Bootable Devon Found Quick Access AI 3DP Booster Profile DCMS MVP Boarder Extreme Memory Portfolio(LMP) PNCBI High Bandwidth Auto Low Latency Auto Re-Sim BAR Support Preferred Operating Mock Auto Multi-Thems Auto Memory Root Mode Auto Fast Boot Memory Channel Detection Message

Smart Fan 6

請利用功能鍵快速切換至此頁面。在此頁面您可針對各風扇插座調整轉速相關設定，或查看系統/CPU溫度。

TUNE ALL

此選項提供您選擇是否將目前設定套用至全部風扇插座。

Temperature (偵測溫度)

顯示您所監控的對象目前溫度。

Fan Speed (偵測風扇/幫浦轉速)

顯示風扇/幫浦目前的轉速。

Flow Rate (偵測水冷系統流速)

顯示水冷系統目前的流速。若要使用此功能，請在「Fan Speed」項目上按鍵切換。

Fan Speed Control (智慧風扇轉速控制)

此選項提供您選擇是否啟動智慧風扇轉速控制功能，並且可以調整風扇運轉速度。

Normal 風扇轉速會依溫度而有所不同。
▶ Silent 風扇將以低速運作。
▶ Manual 可讓您移動曲線節點以調整風扇的轉速。或可使用「EZ Tuning」功能，調整節點位置後按下「Apply」即可自動算出曲線的斜率。
▶Full Speed 風扇将以全速運作。

Fan Control Use Temperature Input (參考溫度來源選擇)

此選項提供您選擇控制風扇轉速的參考溫度來源。

Temperature Interval (緩衝溫度)

此選項提供您選擇風扇轉速的反應緩衝溫度。

FAN/PUMP Control mode (智慧風扇/幫浦控制模式)

▶Auto 自動設定成最佳控制方式。
▶Voltage 使用3-pin的風扇/幫浦時建議選擇Voltage模式。
▶ PWM 使用4-pin的風扇/幫浦時建議選擇PWM模式。

FAN/PUMP Stop (風扇/幫浦停止運轉)

此選項提供您選擇是否啟動風扇/幫浦停止運轉的功能。您可以在曲線圖內設定溫度的上限，當溫度低於上限時風扇/幫浦將會停止運轉。

FAN/PUMP Mode (風扇/幫浦運轉模式)

此選項提供您調整風扇運轉模式。

▶▶Slope 根據溫度線性調整風扇轉速。

▶Stair 根據溫度階梯式調整風扇轉速。

FAN/PUMP Fail Warning (風扇/幫浦故障警告功能)

此選項提供您選擇是否啟動風扇/幫浦故障警告功能。啟動此選項後，當風扇/幫浦沒有接上或故障的時候，系統將會發出警告聲。此時請檢查風扇/幫浦的連接或運作狀況。

Load Fan Profile (載入設定檔)

可以使用此功能將預存於BIOS的設定檔載入，即可免去再重新設定BIOS的麻煩。也可以選擇「Select File in HDD/FDD/USB」，從您的儲存設備匯入其它設定檔。

Save Fan Profile (儲存設定檔)

此功能提供您將設定好的設定值儲存成一個設定檔，並可以選擇將設定檔存於BIOS中或選擇「Select File in HDD/FDD/USB」，將設定檔匯出至您的儲存設備。

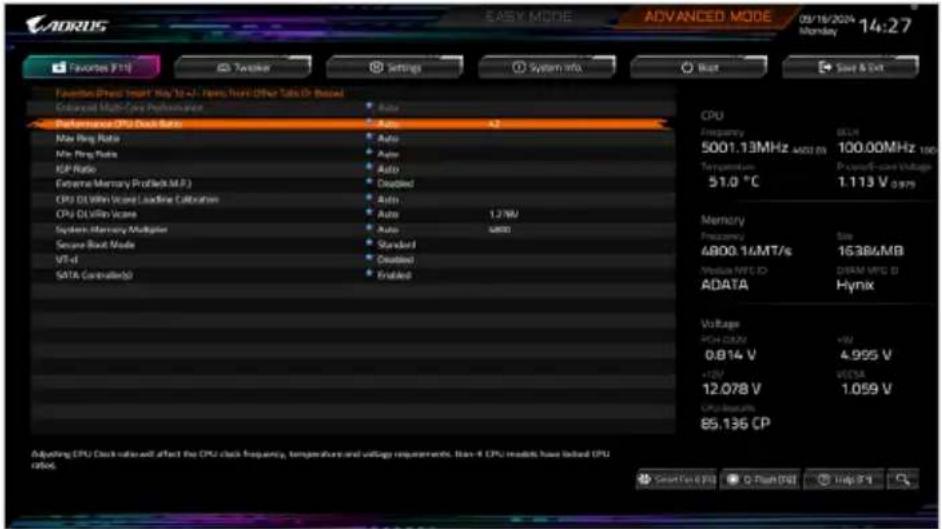

Favorites (F11) (最愛設定)

您可以將經常使用的選項設為最愛，並可利用功能鍵快速切換至此頁面，以利變更其設定。在各選項所屬頁面中，按鍵即可增加或刪除最愛設定，被設為最愛的選項會以星號表示。

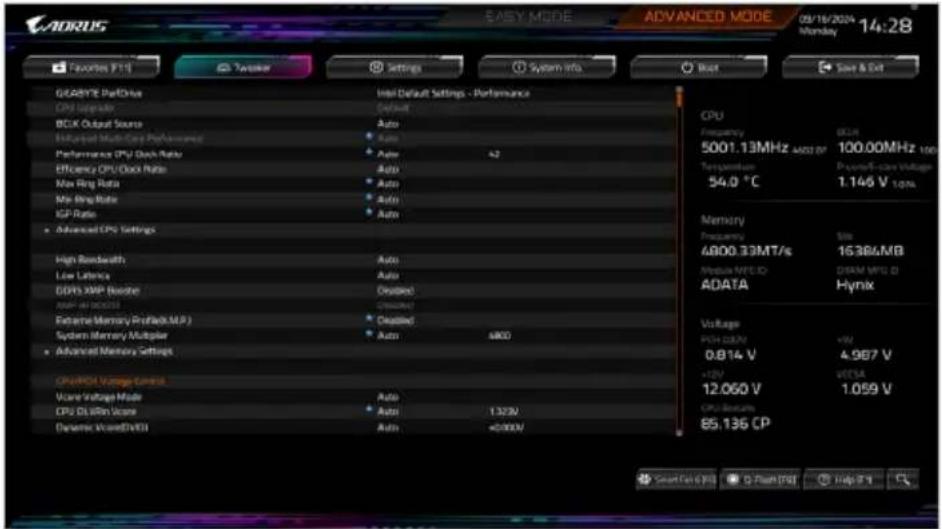

Tweaker (頻率/電壓控制)

AORIS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites F11 Taylor Settings System info. Boot Save & Cut GEADME Performance CPU Regular BGX Output Source Efficiency CPU/Dock Rate Max Ring Rate Min Ring Rate IGF Rate Advanced CPU Settings High Bandwidth Low Latency GDPs XWP Before Max-Value Control Extreme Memory Profile(M.P.) System Memory Multiplier Advanced Memory Settings CPU/RDS Voltage Control Vccr Voltage Mode CPU DL/Rin Vccr Dynamic Vccr/DVI Intel Default Settings - Performance Default Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto AUTO Frequency 5001.13MHz AWD7 OF 100.00MHz 100V Temperature 54.0 °C 1.146 V 1.0% Memory Frequency 4800.33MT/s 16.386MB Medium WTO ID DREAM WTO D Hynix ADATA ADATA Hynix Voltage PCH GB/V +V2 0.814 V 4.987 V +2V VCCSA 12.060 V 1.059 V CPU Buscurs 85.135 CP

系統是否會依據您所設定的超頻或超電壓值穩定運作，需視整體系統配備而定。不當的超頻或超電壓可能會造成CPU、晶片組及記憶體的損毀或減少其使用壽命。我們不建議您隨意調整此頁的選項，因為可能造成系統不穩或其它不可預期的結果。僅供電腦玩家使用。(若自行設定錯誤，可能會造成系統不開機，您可以清除CMOS設定值資料，讓BIOS設定回復至預設值。)

GIGABYTE PerfDrive

此選項提供您多種預設工作模式，適合不同級別的CPU散熱。

CPU Upgrade

此選項提供您調整CPU的時脈，最終設定完成的時脈會依CPU而不同。

BCLK Output Source

此選項提供您調整BCLK輸出來源。

此選項提供您選擇是否將所有CPU核心套用最高Turbo倍頻。

此選項提供您調整Performance CPU的倍頻，可調整範圍會依CPU種類自動偵測。

此選項提供您調整Efficiency CPU的倍頻，可調整範圍會依CPU種類自動偵測。

Max Ring Ratio

此選項提供您調整最高CPU Uncore的倍頻，可調整範圍會依CPU種類自動偵測。

Min Ring Ratio

此選項提供您調整最低CPU Uncore的倍頻，可調整範圍會依CPU種類自動偵測。

IGP Ratio

此選項提供您同時設定Graphics Ratio。

部份BIOS選項僅開放給有支援此功能的晶片組、CPU及記憶體模組。若需要更多Intel® CPU獨特技術的詳細資料，請至Intel®官方網站查詢。

此選項提供您設定NGU Clock倍頻。

SOC PVD Settings

此選項提供您調整SOC PVD設定。

此選項提供您設定SOC PVD倍頻臨界值。

CPU PVD Settings

此選項提供您調整CPU PVD設定。

此選項提供您設定CPU PVD倍頻臨界值。

此選項提供您設定Thermal Control Circuit (TCC)啟用偏移值。TCC的啟動溫度是一種處理器開始調節自身溫度時的保護溫度。

Tcc Offset Time Window

此選項提供您為執行平均溫度限制（RATL）功能指定時間窗。

Intel(R) Speed Shift Technology (Intel® Speed Shift技術)

此選項提供您選擇是否啟動Intel® Speed Shift功能。啟動此選項可以縮短處理器時脈上升的時間，以加快系統反應速度。

CPU Thermal Monitor (Intel ^® TM功能)

此選項提供您選擇是否啟動Intel ^® Thermal Monitor (CPU過溫防護功能)。啟動此選項可以在CPU溫度過高時，降低CPU時脈及電壓。若設為「Auto」，BIOS會自動設定此功能。

CPU EIST Function (Intel® EIST功能)

此選項提供您選擇是否啟動Enhanced Intel® Speed Step (EIST)技術。EIST技術能夠根據CPU的負荷情況，有效率地調整CPU頻率及核心電壓，以減少耗電量及熱能的產生。若設為「Auto」，BIOS會自動設定此功能。

此選項提供您選擇是否啟動CPU省電功能。

Intel(R) Turbo Boost Technology

此選項提供您選擇是否啟動Intel ^® CPU加速模式。若設為「Auto」，BIOS會自動設定此功能。

此選項提供您選擇是否啟動CPU Flex Ratio功能。

此選項提供您設定CPU的Flex Ratio，可設定範圍依CPU而定。此選項只有在「CPU Flex Ratio Override」設為「Enabled」時，才能開放設定。

Frequency Clipping TVB

此選項提供您選擇是否啟動由Thermal Velocity Boost (TVB)產生的自動降頻功能。

Enhanced TVB

此選項提供您選擇是否啟動增強型Thermal Velocity Boost (TVB)功能。若設為「Auto」，BIOS會自動設定此功能。

此選項提供您選擇是否啟動由Thermal Velocity Boost產生的自動降低電壓功能。若設為「Auto」，BIOS會自動設定此功能。

此選項提供您設定電流過載保護功能，可選擇手動設定IA CEP、GT CEP及SA CEP。

FII OC Mode

此選項提供您選擇FLL模式。

Core Ratio Extension Mode

此選項提供您選擇是否啟動核心倍頻超過85的擴展模式。

▶ Enable

依據 OCMB 0x1 指令規定最大超頻倍頻限制設定為 120。

▶ Disable

依據 OCMB 0x1 指令規定最大超頻倍頻限制設定為 85。

Legacy Game Compatibility Mode

此選項提供您選擇是否啟動經典遊戲兼容模式，改善過舊的遊戲無法正常運作。

VR Fast V mode

此選項提供您設定VR Fast V-Mode。可選擇手動設定IA ICC Limit、GT ICC Limit及SA ICC Limit。

此選項提供您選擇是否啟動低電壓保護功能。

VCCIA Boot Voltage

此選項提供您設定 VCCIA 開機電壓。

VCCSA Boot Voltage

此選項提供您設定 VCCSA 開機電壓。

CPU BGREF Mode

此選項提供您設定 CPU Bandgap Reference Mode 電壓。

此選項提供您選擇是否啟動Intel ^® Innovation Platform Framework (Intel ^® IPF)。

CPU D2D Ratio

此選項提供您設定CPU D2D倍頻。

Core Minimum Ratio

此選項提供您設定Core Minimum Ratio。

IA AC Loadline / IA DC Loadline

此選項提供您設定IA AC Loadline / IA DC Loadline。

▼ AVX Settings

此選項提供您AVX相關設定。若設為「Auto」，BIOS會依據CPU規格設定此數值。

AVX

當處理器支援AVX時，此選項提供您關閉AVX指令。此選項只有在「AVX Settings」設為「User Defined」時，才能開放設定。

AVX Offset

此選項可提供您設定CPU的AVX倍頻差，如設定值為3，則運行AVX指令後CPU倍頻減3。

AVX Voltage Guardband Scale Factor

此選項提供您降低標準AVX電壓。

▼ Active Turbo Ratios

Turbo Ratio

此選項提供您調整不同數目的CPU核心開啟時的加速比率，可設定範圍依CPU而定。此選項只有在「Active Turbo Ratios」設為「Manual」時，才能開放設定。

此選項提供您選擇設定欲開啟的P-Core數量(可開啟的數量依CPU而不同)。此選項只有在「CPU Cores Enabling Mode」設為「Random Mode」時，才能開放設定。若設為「Auto」，BIOS會自動設定此功能。

此選項提供您選擇設定欲開啟的E-Core數量(可開啟的數量依CPU而不同)。此選項只有在「CPU Cores Enabling Mode」設為「Random Mode」時，才能開放設定。若設為「Auto」，BIOS會自動設定此功能。

此選項提供您選擇關閉第幾個CPU核心，可設定範圍依CPU而定。此選項只有在「CPU Cores Enabling Mode」設為「Selectable Mode」時，才能開放設定。若設為「Auto」，BIOS會自動設定此功能。

▼ C-States Control

此選項提供您選擇是否啟動Intel®CPU Enhanced Halt (C1E) (系統閒置狀態時的CPU節能功能)。啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。若設為「Auto」，BIOS會自動設定此功能。此選項只有在「C-States Control」設為「Enabled」時，才能開放設定。

C6/C7 State Support

此選項提供您選擇是否讓CPU進入C6/C7狀態。啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。此選項將比C3狀態進入更深層的省電模式。若設為「Auto」，BIOS會自動設定此功能。此選項只有在「C-States Control」設為「Enabled」時，才能開放設定。

C8 State Support

此選項提供您選擇是否讓CPU進入C8狀態。啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。此選項將比C6/C7狀態進入更深層的省電模式。若設為「Auto」，BIOS會自動設定此功能。此選項只有在「C-States Control」設為「Enabled」時，才能開放設定。

C10 State Support

此選項提供您選擇是否讓CPU進入C10狀態。啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。此選項將比C8狀態進入更深層的省電模式。若設為「Auto」，BIOS會自動設定此功能。此選項只有在「C-States Control」設為「Enabled」時，才能開放設定。

此選項提供您選擇處理器C State最大可到達的等級。若設為「Auto」，BIOS會自動設定此功能。此選項只有在「C-States Control」設為「Enabled」時，才能開放設定。

▼ Turbo Power Limits

此選項提供您設定CPU加速模式時的功耗極限。當CPU耗電超過設定的數值時，CPU將會自動降低核心運作頻率，以減少耗電量。若設為「Auto」，BIOS會依據CPU規格設定此數值。

Power Limit TDP (Watts) / Power Limit Time

這些選項提供您設定CPU、平台或記憶體加速模式時的功耗極限以及停留在設定極限的時間長度。若設為「Auto」，BIOS會依據CPU規格設定此數值。此選項只有在「Turbo Power Limits」設為「Enabled」時，才能開放設定。

此選項提供您設定CPU加速模式時的電流極限。當CPU電流超過設定的數值時，CPU將會自動降低核心運作頻率，以降低電流。若設為「Auto」，BIOS會依據CPU規格設定此數值。此選項只有在「Turbo Power Limits」設為「Enabled」時，才能開放設定。

▼ Turbo Per Core Limit Control

此選項可提供您設定CPU每一核心的加速比率極限。

▼ Granular Ratio Control

此選項提供您設定Granular Ratio。

此選項提供您設定P-Core/E-Core Granular Ratio (核心數量依CPU而不同)。此選項只有在「Granular Ratio Control」設為「Manual」時，才能開放設定。若設為「Auto」，BIOS會自動設定此功能。

High Bandwidth

此選項提供您選擇是否啟動記憶體高頻寬模式。若設為「Auto」，BIOS會自動設定此功能。

Low Latency

此選項提供您選擇是否啟動記憶體低延遲模式。若設為「Auto」，BIOS會自動設定此功能。

DDR5 XMP Booster

此選項提供您選擇讀取特定廠商XMP規格記憶體模組的SPD資料，可強化記憶體效能。

此選項提供您搭配作業系統內的AORUS AI SNATCH軟體，進行提升記憶體效能的設定。

Extreme Memory Profile (X.M.P.)

開啟此選項BIOS可讀取已安裝的XMP規格記憶體模組的SPD資料，可強化記憶體效能。

▶ Disabled 關閉此功能。

▶▶Profile1 設定組合一。

▶Profile2 設定組合二。(此選項僅開放給有支援此功能記憶體模組。)

System Memory Multiplier (記憶體倍頻調整)

此選項提供您調整記憶體的倍頻。若設為「Auto」，BIOS將依記憶體SPD資料自動設定。

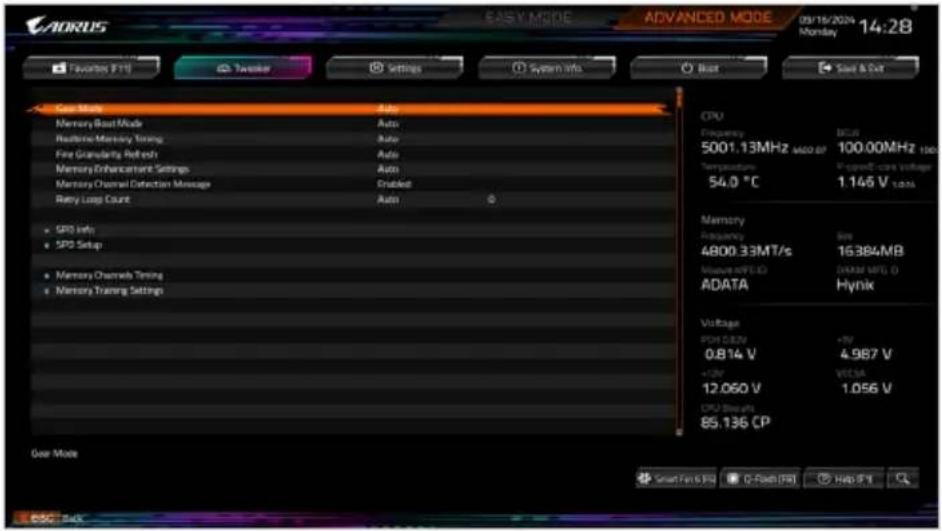

■ Advanced Memory Settings

AORUS SASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites (F1) Tweiler Settings System info Reset Save & Cut Case Mode Auto Memory Board Mode Auto Readfree Memory Timing Auto Fire Granularity Refresh Auto Memory Enhancement Settings Auto Memory Channel Detection Message Enabled Ruby Loop Count Auto CPU Frequency DCUS 5001.13MHz MADC 07 100.00MHz 100 Temperature 54.0 °C 1.146 V 1.00K Memory Frequency Size 4800.33MT/s 16384MB Measure MFG ID GRAVE MFG ID ADATA Hynix Voltage POM DEAV +V 0.814 V 4.987 V +2V VCCSA 12.050 V 1.056 V CPU Break-up 85.136 CP Gear Mode Smart Fan 6 PSX C-Read (PS) Hap F1

Gear Mode

此選項提供您提升最大記憶體超頻能力。

Memory Boot Mode

提供您調整記憶體偵測及效能強化設定。

▶ Auto BIOS會自動設定此功能。

▶Normal BIOS會自動執行記憶體效能強化程序。請注意，若造成系統不穩定或

不開機時，請試著清除CMOS設定值資料，將BIOS設定回復至出廠預設值。(請參考主機板使用手冊第二章—「電池」或「CLR_CMOS針腳/按鈕」的說明。)

▶Enable Fast Boot 省略部份記憶體偵測及效能強化程序以加速記憶體啟動流程。

▶ Disable Fast Boot 每一開機階段皆執行記憶體偵測及效能強化步驟。

Realtime Memory Timing

此選項提供您調整BIOS階段之後的記憶體時序即時調校功能。

此選項提供您選擇是否啟動記憶體Fine Granularity Refresh (FGR)模式。

Memory Enhancement Settings (增進記憶體效能)

此選項提供不同增進記憶體效能的組合。

Memory Channel Detection Message

此選項提供您選擇是否開啟當記憶體沒有安裝在最佳化通道時會有提醒訊息顯示的功能。

Retry Loop Count

此選項提供您在記憶體超頻失敗後，嘗試記憶體自檢的次數。

■ SPD Info

此選項顯示所安裝的記憶體資訊。

■ SPD Setup

此畫面提供您設定所安裝的記憶體的參數並且可以儲存或載入設定值。

這些選項可讓您調整記憶體的時序。請注意！在您調整完記憶體時序後，可能會發生系統不穩或不開機的情況，您可以載入最佳化設定或清除CMOS設定值資料，讓BIOS設定回復至預設值。

這些選項可讓您調整CPU、晶片組及記憶體的電壓值。以上選項名稱依所使用的CPU而有所不同。

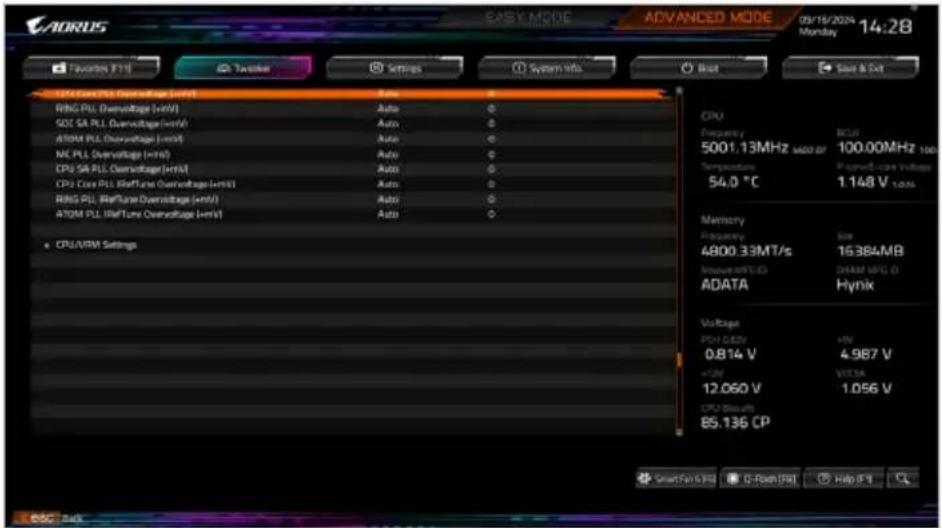

■ Advanced Voltage Settings

AORUS EASY MODE ADVANCED MODE 09/15/2024 Monday 14:28 Favorites (F1) Taylor Settings System info Best Save & Cut CPU Core PLL Overvoltage (HV) Auto RNG PLL Overvoltage (HV) Auto SDS SA PLL Overvoltage (HV) Auto ATOM PLL Overvoltage (HV) Auto NC PLL Overvoltage (HV) Auto CPU SA PLL Overvoltage (HV) Auto CPU Core PLL RefTune Overvoltage (HV) Auto RNG PLL RefTune Overvoltage (HV) Auto ATOM PLL RefTune Overvoltage (HV) Auto CPU/VRM Settings CPU Frequency 5001.13MHz MDD GF 100.00MHz 100 Temperature 54.0 °C 1.148 V 1.00V Memory Frequency 4800.33MT/s 16384MB Measure MFG D ADATA Hynix Voltage PEN 0.8V +V 0.814 V 4.987 V +ON V 12.060 V 1.056 V CPU Breaks 85.136 CP SmartFan (F1) O-Ren (F1) Hap (F1)

此畫面可讓您調整Load-Line Calibration幅度、過電壓保護值、過電流保護值…等設定。

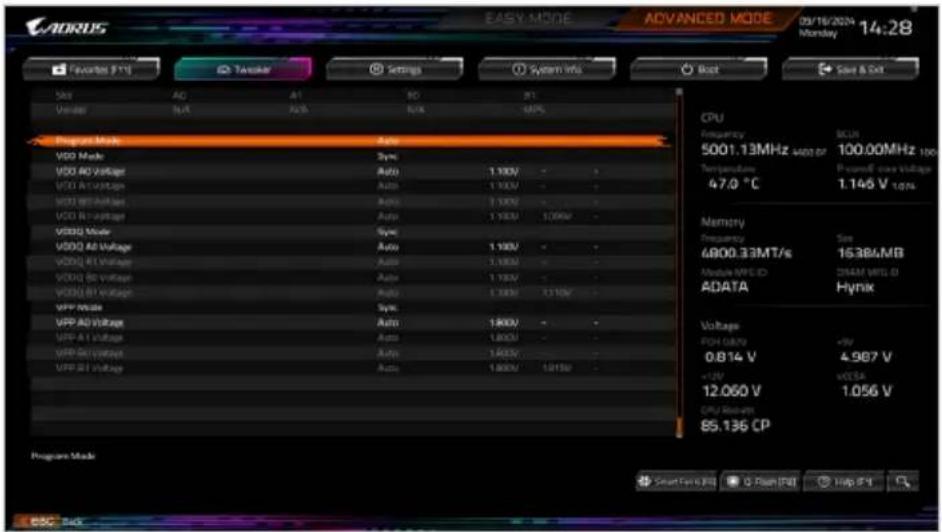

■ DDR5 Voltage Control

AOROS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites [F1] Tavistar Settings System info Boot Save & Cut Vcc AG A1 B0 B1 Vccer N/A A/B N/A 60% Program Mode Auto VDD Mode 30% VDD AG Voltage Auto 1.100V - VDD AG Voltage Auto 1.100V - VDD AG Voltage Auto 1.100V - VDD AG Voltage Auto 1.100V - 1.09W - VDDQ Mode Sync VDDQ All Voltage Auto 1.100V - VDDQ AG Voltage Auto 1.100V - VDDQ AG Voltage Auto 1.100V - VDDQ AG Voltage Auto 1.100V - 1.11W - VPP ASode Sync VPP AG Voltage Auto 1.800V - VPP AG Voltage Auto 1.800V - VPP AG Voltage Auto 1.800V - 1.81W - CPU Frequency SCLR 5001.13MHz 4402 OF 100.00MHz 10Hz Temperature 47.9 °C 1.146 V 1.0kV Memory Frequency Size 4800.33MT/s 15384MB Medium WTO CD CREAM WTO D ADATA Hynix Voltage POH duty +/v 0.814 V 4.987 V +/- v/CSA 12.060 V 1.056 V CPU Base-up 85.136 CP Program Mode Smarttek KRS D-Flash ESI Hip EP1

此畫面可讓您調整DDR5記憶體主要電壓值。

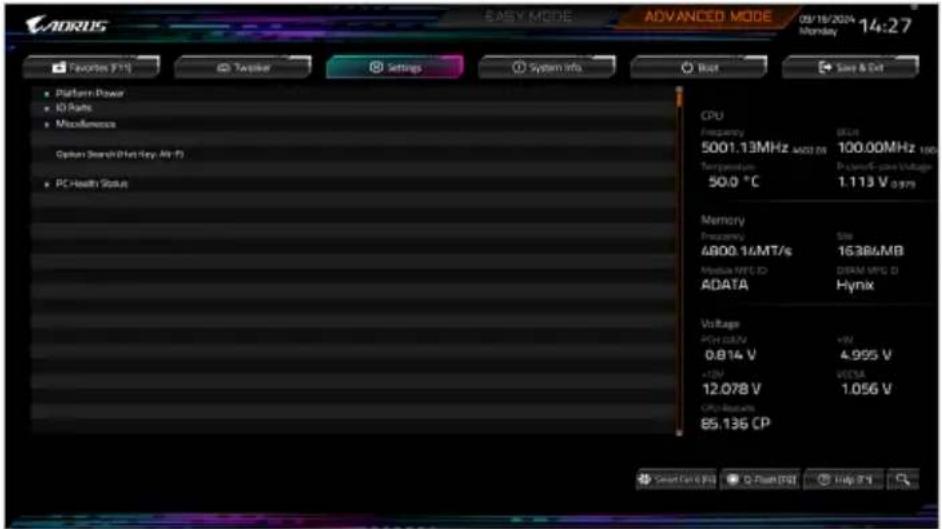

Settings (設定)

AORIS SASY MODE ADVANCED MODE 09/18/2024 Monday 14:27 Favorites (F1) Taylor Settings System info Host Save & Out Platform Power IO Rate Miscellaneous Option Search (Hot Key Alt-F) PC Health Status CPU Frequency 5001.13MHz MDDI 05 Temperature 50.0 °C CPU Frequency 6800.14MT/s Media WTC ID ADATA Memory Frequency 4800.14MT/s Media WTC ID DATA Voltage PCH 0.0V 0.814 V +2V 12.078 V CPU Base 85.136 CP 500.00MHz 100.00MHz 100 Power/Case Voltage 1.113 V 0.975 16.384MB DRAM VPG D Hynix

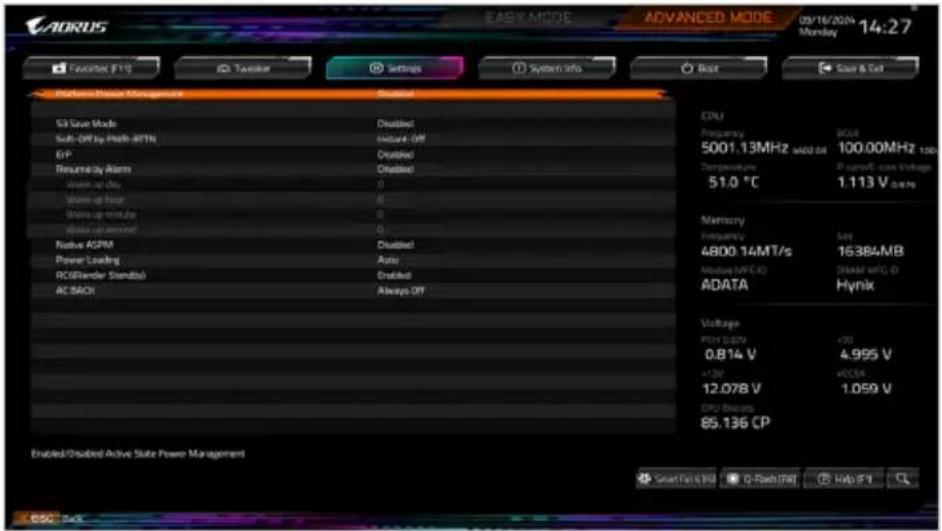

■ Platform Power

AORUS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:27 Favorite (F1) Tweiler Settings System info Best Save & Cut Performance Driver Management Disabled 5G Case Mode Disabled Sub-Off by Path-8TH Failure off GP Disabled Recurrence Alarm Disabled Water up day 0 Water up hour 0 Water up minute 0 Water up minute 0 Native AGM Disabled Power Loading Auto PCB(Render Standard) Disabled AC3ACH Always Off CPU Frequency 5001.13MHz 100.00 MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 100.00MHz 10 Frequency 4800.14MT/s 16384MB Number WFC/D 3644 WFC/D ADATA Hynix Voltage PON/OVA +5V 0.814 V 4.995 V +2V vCCS9 12.078 V 1.059 V CPU Busms 85.136 CP Enabled/Disabled Active State Power Management Smart Force (MP) D-Rash (RF) Hap F1

此選項提供您選擇是否啟動系統主動式電源管理模式(Active State Power Management, ASPM)。

PEG ASPM

此選項提供您控制連接至CPU PEG通道裝置的ASPM模式。此選項只有在「Platform Power Management」設為「Enabled」時，才能開放設定。

PCH ASPM

此選項提供您控制連接至晶片組PCI Express 通道裝置的ASPM模式。此選項只有在「Platform Power Management」設為「Enabled」時，才能開放設定。

DMI ASPM

此選項提供您同時控制CPU及晶片組DMI Link的ASPM模式。此選項只有在「Platform Power Management」設為「Enabled」時，才能開放設定。

S3 Save Mode

此選項提供您選擇是否當系統在S3模式時進入省電模式。(只有Z890 AORUS XTREME AI TOP、Z890 AORUS MASTER AI TOP、Z890 AORUS MASTER及Z890 AI TOP提供此功能。)

此選項提供您選擇在MS-DOS系統下，使用電源鍵的關機方式。

▶Instant-Off 按一下電源鍵即可立即關閉系統電源。
▶Delay 4 Sec. 需按住電源鍵4秒後才會關閉電源。若按住時間少於4秒，系統會進入暫停模式。

ErP

此選項提供您選擇是否在系統關機(S5待機模式)時將耗電量調整至最低。

請注意：當啟動此功能後，定時開機功能將無作用。

此選項提供您選擇是否允許系統在特定的時間自動開機。

若啟動定時開機，則可設定以下時間：

▶ Wake up day: 0 (每天定時開機), 1\~31 (每個月的第幾天定時開機)
▶ Wake up hour/minute/second: (0\~23) : (0\~59) : (0\~59) (定時開機時間)

請注意：使用定時開機功能時，請避免在作業系統中不正常的關機或中斷總電源。

Native ASPM

此選項提供您選擇由作業系統或是BIOS控制ASPM模式。設為「Enabled」時，由作業系統控制；設為「Disabled」時，由BIOS控制。若設為「Auto」，BIOS會自動設定此功能。

Power Loading

此選項提供您選擇是否開啟或關閉虛擬負載。當您的電源供應器因為負載過低造成斷電或當機的保護現象，請設定為「Enabled」。若設為「Auto」，BIOS會自動設定此功能。

RC6(Render Standby)

此選項提供您選擇是否讓內建顯示功能進入省電狀態，以減少耗電量。

AC BACK (電源中斷後，電源回復時的系統狀態選擇)

此選項提供您選擇斷電後電源回復時的系統狀態。

▶ Memory 斷電後電源回復時，系統將恢復至斷電前的狀態。
▶ Always On 斷電後電源回復時，系統將立即被啟動。
▶Always Off 斷電後電源回復時，系統維持關機狀態，需按電源鍵才能重新啟動系統。

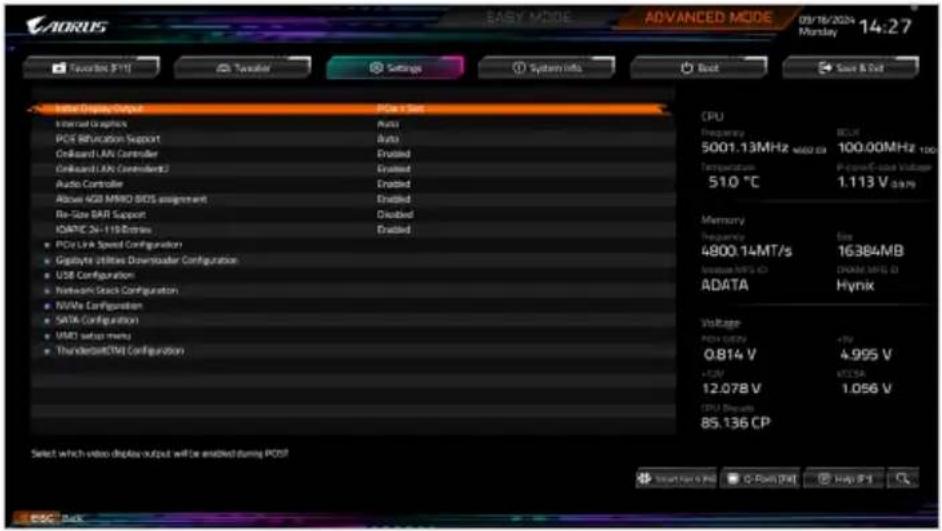

■ 10 Ports

此選項提供您選擇系統開機時優先從內建顯示功能或PCI Express顯示卡輸出。

▶IGFX 系統會從內建顯示功能輸出。
▶ PCIe 1 Slot 系統會從安裝於PCIEX16插槽上的顯示卡輸出。
▶ PCIe 2 Slot 系統會從安裝於PCIEX8插槽上的顯示卡輸出。
▶ PCIe 3 Slot 系統會從安裝於PCIEX4插槽上的顯示卡輸出。

Internal Graphics (內建顯示功能)

此選項提供您選擇是否開啟主機板內建的顯示功能。

此選項提供您選擇設定PCIEX16插槽的分流模式。

OnBoard LAN Controller (內建網路晶片功能)

此選項提供您選擇是否開啟主機板內建的網路功能。若您欲安裝其他廠商的網路卡時，請先將此選項設為「Disabled」。

OnBoard LAN Controller#2 (內建網路晶片功能)

此選項提供您選擇是否開啟主機板內建的網路功能。若您欲安裝其他廠商的網路卡時，請先將此選項設為「Disabled」。

Audio Controller (内建音效功能)

此選項提供您選擇是否開啟主機板內建的音效功能。若您欲安裝其他廠商的音效卡時，請先將此選項設為「Disabled」。

此選項提供您針對64位元的裝置開啟或關閉4 GB以上記憶體映射的IO BIOS分配。

Re-Size BAR Support

此選項提供您選擇是否支援Resizable BAR功能。

IOAPIC 24-119 Entries

此選項提供您選擇是否開啟此功能

■ PCIe Link Speed Configuration

CPU PCIe Link Speed

此選項提供您選擇設定CPU支援的PCI Express插槽的運作模式。實際運作模式仍需以各插槽的規格為主。若設為「Auto」，BIOS會自動設定此功能。

CPU M2A Link Speed

此選項提供您選擇設定CPU支援的M2A_CPU插槽的運作模式。實際運作模式仍需以各插槽的規格為主。若設為「Auto」，BIOS會自動設定此功能。

CPU M2B Link Speed

此選項提供您選擇設定CPU支援的M2B_CPU插槽的運作模式。實際運作模式仍需以各插槽的規格為主。若設為「Auto」，BIOS會自動設定此功能。

PCH PCIe Link Speed

此選項提供您選擇設定晶片組支援的PCI Express插槽的運作模式。實際運作模式仍需以各插槽的規格為主。若設為「Auto」，BIOS會自動設定此功能。

PCH PCIe X4 Link Speed

此選項提供您選擇設定晶片組支援的PCI Express x4插槽的運作模式。實際運作模式仍需以各插槽的規格為主。若設為「Auto」，BIOS會自動設定此功能。

■ Gigabyte Utilities Downloader Configuration

Gigabyte Utilities Downloader Configuration

此選項提供您選擇是否啟動在進入作業系統後自動下載及安裝GIGABYTE Control Center的功能。安裝前，請務必確認系統已連接至網際網路。

USB Configuration

Legacy USB Support (支援USB規格鍵盤/滑鼠)

此選項提供您選擇是否在MS-DOS作業系統下使用USB鍵盤或滑鼠。

XHCI Hand-off (XHCI Hand-off功能)

此選項提供您選擇是否針對不支援XHCI Hand-off功能的作業系統，強制開啟此功能。

此選項提供您選擇是否支援USB儲存裝置。

Port 60/64 Emulation

此選項提供您選擇是否支援USB儲存裝置。

Mass Storage Devices (USB儲存裝置設定)

此選項列出您所連接的USB儲存裝置清單，此選項只有在連接USB儲存裝置時，才會出現。

■ Network Stack Configuration

Network Stack

此選項提供您選擇是否透過網路開機功能(例如Windows Deployment Services伺服器)，安裝支援GPT格式的作業系統。

IPv4 PXE Support

此選項提供您選擇是否開啟IPv4 (網際網路通訊協定第4版)的網路開機功能支援。此選項只有在「Network Stack」設為「Enabled」時，才能開放設定。

IPv4 HTTP Support

此選項提供您選擇是否開啟IPv4 (網際網路通訊協定第4版) HTTP的網路開機功能支援。此選項只有在「Network Stack」設為「Enabled」時，才能開放設定。

IPv6 PXE Support

此選項提供您選擇是否開啟IPv6 (網際網路通訊協定第6版)的網路開機功能支援。此選項只有在「Network Stack」設為「Enabled」時，才能開放設定。

IPv6 HTTP Support

此選項提供您選擇是否開啟IPv6 (網際網路通訊協定第6版) HTTP的網路開機功能支援。此選項只有在「Network Stack」設為「Enabled」時，才能開放設定。

PXE boot wait time

此選項提供您設定要等待多久時間，才可按鍵結束PXE開機程序。此選項只有在「Network Stack」設為「Enabled」時，才能開放設定。

Media detect count

此選項提供您設定偵測媒體的次數。此選項只有在「Network Stack」設為「Enabled」時，才能開放設定。

■ NVMe Configuration

此選項列出您所連接的M.2 NVME PCIe SSD裝置相關資訊。

■ SATA Configuration

SATA Controller(s)

此選項提供您選擇是否啟動晶片組的SATA控制器。

此選項提供您選擇是否開啟晶片組內建SATA控制器的ALPM (Aggressive Link Power Management，積極性連結電源管理)省電功能。

Port

此選項提供您選擇是否開啟各SATA插座。

SATA Port DevSlp

此選項提供您選擇是否開啟SATA插座的裝置進入休眠功能。

Hot Plug

此選項提供您選擇是否開啟SATA插座的熱插拔功能。

Configured as eSATA

此選項提供您選擇是否開啟支援外接SATA裝置功能。

■ VMD setup menu

此選單提供您設定VMD控制器。若要製作RAID，請將「Enable VMD controller」設為「Enabled」及「Enable VMD Global Mapping」設為「Disabled」，並依您所使用的插座將其對應的「Map this Root Port under VMD」設為「Enabled」。若您要建構RAID，請至技嘉網站查詢「建構磁碟陣列」的說明。

▶ Thunderbolt(TM) Configuration

此畫面可讓您設定Intel ^® Thunderbolt ^™ 相關選項。此畫面只有在內建Intel ^® Thunderbolt ^™ 控制器或安裝了技嘉Thunderbolt ^™ 子卡的主機板才會出現。

此選項提供您選擇是否開啟或關閉 USB4 PCIE Tunneling。

USB4 CM Mode

此選項提供您選擇是否開啟或關閉 USB4 CM 模式。

此選項提供您選擇是否開啟或關閉內建 Thunderbolt ^™ 控制器。

此選項提供您進一步設定內建 Thunderbolt ^™ 控制器。

此選項提供您設定 USB4 Host Router Class Code 載入驅動程式。

▶Auto 依據OSPM的USB支援決定驅動程式。

Intel USB4 Ver2 加載 Intel® USB4 Ver2 驅動程式。

▶ PCIe 3 Slot 使用作業系統內建驅動程式。

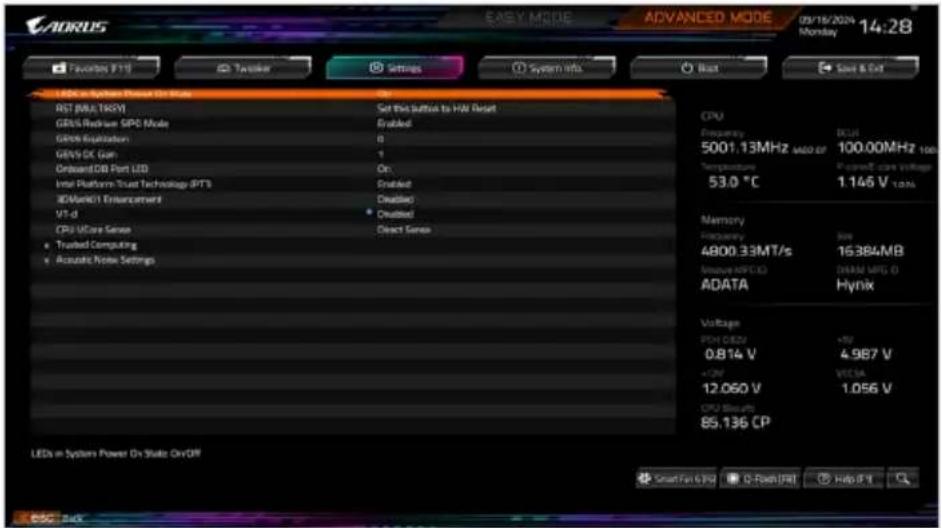

■ Miscellaneous

此選項提供您選擇當系統開機時是否開啟主機板燈號的顯示模式。

▶ Off 當系統開機時，將會關閉您所設定的燈號模式。
▶ On 當系統開機時，將會開啟您所設定的燈號模式。

RST (MULTIKEY) (設定系統重置按鈕功能)

▶ Set this button to HW Reset 將按鈕設定為系統重置功能。
▶ Set this button to Switch LED On/Off 將按鈕設定為主機板燈號的開關功能。
▶ Set this button to Enter BIOS Setup 將按鈕設定為進入BIOS組態設定程式功能。
▶ Set this button to Boot on Safe Mode 將按鈕設定為安全模式開機功能。

此選項提供您選擇是否開啟GEN5 Redriver SIPO模式。

GEN5 Equilization

此選項提供您進行GEN5等化調整。

GEN5 DC Gain

此選項提供您設定GEN5直流增益值。

Onboard DB Port LED

此選項提供您選擇當系統開機時是否開啟主機板除錯燈的燈號。

此選項提供您選擇是否要開啟Intel ^® PTT技術。

3DMark01 Enhancement

此選項提供您選擇是否強化對早期硬體測試軟體的測試效能。

VT-d (Intel® 虛擬化技術)

此選項提供您選擇是否啟動Intel®Virtualization for Directed I/O (虛擬化技術)。

CPU VCore Sense

此選項提供您選擇偵測CPU Vcore的方式。

▶MB Sense CPU Vcore電壓偵測值來自主機板。
▶ Direct Sense CPU Vcore 電壓偵測值來自 CPU 插座。

■ Trusted Computing

此選項提供您選擇是否開啟安全加密模組(TPM)功能。

■ Acoustic Noise Settings

此選項提供您針對抑制高頻噪音問題調整相關設定。

■ Option Search (Hot Key: Alt-F)

此選項提供您使用關鍵字的查詢特定BIOS選項的功能。您可以按及鍵進入"Option Search"畫面，輸入欲查詢選項的關鍵字再按鍵或點擊"Search"即可。僅限輸入英文關鍵字。

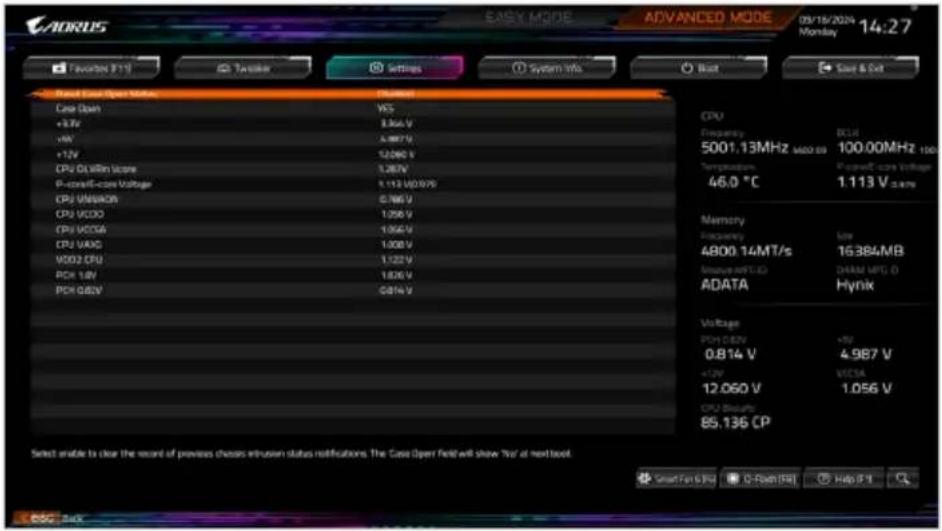

■ PC Health Status

此欄位顯示主機板上的「CI針腳」透過機殼上的偵測裝置所偵測到的機殼被開啟狀況。如果電腦機殼未被開啟，此欄位會顯示「NO」；如果電腦機殼被開啟過，此欄位則顯示「YES」。如果您希望清除先前機殼被開啟狀況的紀錄，請將「Reset Case Open Status」設為「Enabled」並重新開機即可。

顯示系統目前的各電壓值。以上選項名稱依所使用的CPU而有所不同。

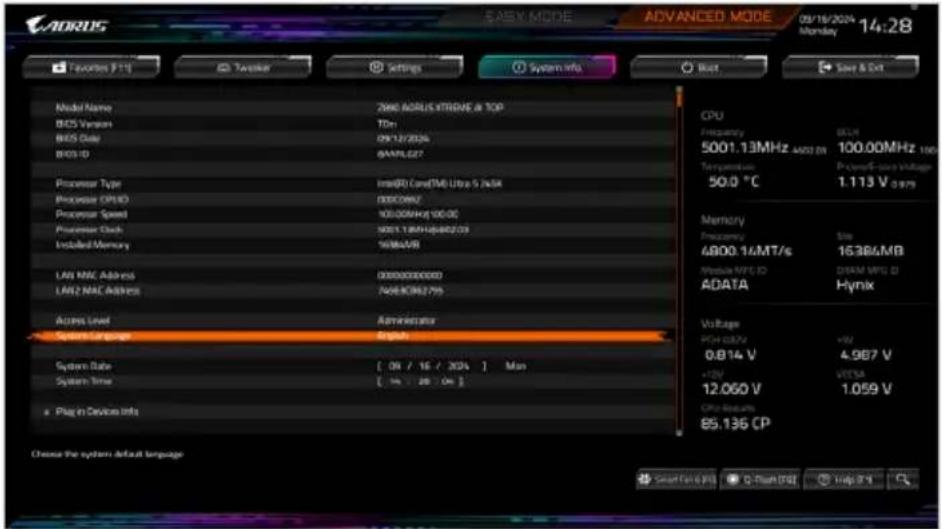

System Info. (系統資訊)

AORUS SASY MODE ADVANCED MODE 09/18/2024 Monday 14:28 Favorites F11 Turkier Settings System info Best Save & Out Model Name 2960 ADRUS STRANGE & TOP BOS Visions T0n BOS Gate 09/12/2024 BOS ID 847NL027 Processor Type Ins@D Core(Mb Ultra S NoX) Processor OPISO 000C000Z Processor Speed 100.00MHz/100.00 Processor Clock 5001.13GHz/4802.03 Installed Memory 56MnVB LAN NAC Address 00000000000 LAN2 NAC Address 74963962795 Access Level Administrator System Language August System Date [ 09 / 16 / 20% ] Max System Time [ % : 28 / 0% ] Plug in Devices Info CPU Frequency CLKU 5001.13MHz ADOO 89 100.00MHz 196 Temperature Process-E-rate Voltage 50.0 °C 1.113 V 0.975 Memory Frequency Size 4800.14MT/s 16.384MB Medium WTO ID DREAM WTO ID ADATA Hynix Voltage PCH: 2V 0.814 V 4.987 V +2V VETSA 12.060 V 1.059 V On-Reserve 85.136 CP Choose the system default language

此畫面提供您主機板型號及BIOS版本等資訊。您可以選擇BIOS設定程式所要使用的語言或是設定系統時間。

Access Level (使用權限)

依登入的密碼顯示目前使用者的權限 (若沒有設定密碼，將顯示「Administrator」。管理者(Administrator)權限允許您修改所有BIOS設定。使用者(User)權限僅允許修改部份您BIOS設定。

System Language (設定使用語言)

此選項提供您選擇BIOS設定程式內所使用的語言。

System Date (日期設定)

設定電腦系統的日期，格式為「星期(僅供顯示)/月/日/年」。若要切換至「月」、「日」、「年」欄位，可使用鍵，並使用鍵盤 VirginPage Up或鍵切換至所要的數值。

System Time (時間設定)

設定電腦系統的時間，格式為「時：分：秒」。例如下午一點顯示為「13:00:00」。若要切換至「時」、「分」、「秒」欄位，可使用鍵，並使用鍵盤 Virgin Page Up>或鍵切換至所要的數值。

此選項列出您所連接的PCI Express、M.2…等裝置相關資訊。

Q-Flash

此選項可以進入Q-Flash程式，以進行更新BIOS (Update BIOS)或備份目前的BIOS檔案(Save BIOS)。

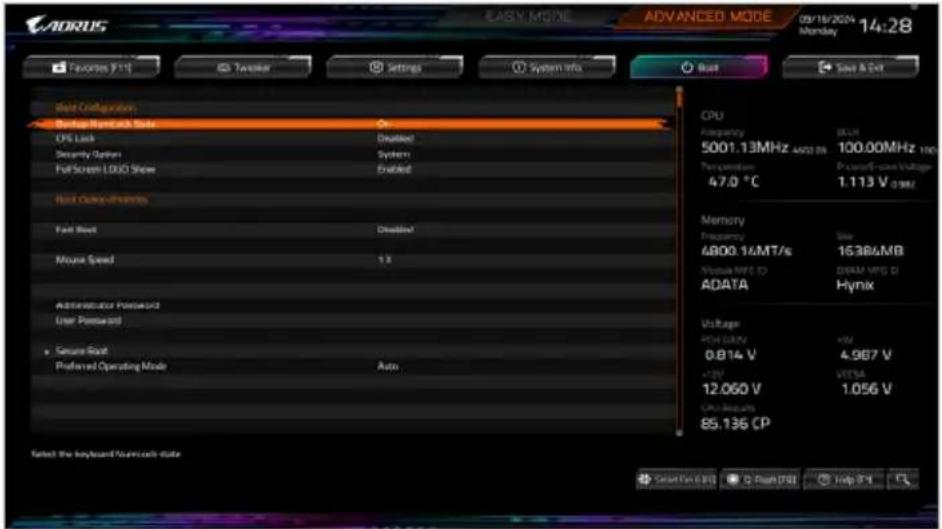

Boot (開機功能設定)

AORIS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites F11 Taylor Settings System info Best Save & Exit Select Configuration Backup Band and Side On CPU Frequency 5001.13MHz A400.0V 100.00MHz Termination 47.0 °C 1.113 V 0 MHz Hard Audio-Preferences Fast Reset Disabling! Memory Frequency 4800.14MT/s 16384MB Medium WTC D DREAM VPG D ADATA Hynix ADATRA Voltage PCH 0.8V 4.987 V 0.814 V 4.987 V +2V VETSA 12.060 V 1.056 V Outback 85.136 CP User Password Secure Reset Preferred Operating Mode Auto Select the backyard Navicsoch data

Bootup NumLock State (開機時Num Lock鍵狀態)

此選項提供您設定開機時鍵盤上鍵的狀態。

CFG Lock

此選項提供您選擇是否開啟MSR 0xE2功能。

Security Option (檢查密碼方式)

此選項提供您選擇是否在每次開機時皆需輸入密碼，或僅在進入BIOS設定程式時才需輸入密碼。設定完此選項後請至「Administrator Password/User Password」選項設定密碼。

Setup 僅在進入BIOS設定程式時才需輸入密碼。
▶System 無論是開機或進入BIOS設定程式均需輸入密碼。

Full Screen LOGO Show (顯示開機畫面功能)

此選項提供您選擇是否在一開機時顯示技嘉Logo。若設為「Disabled」，開機時將不顯示Logo。

Boot Option Priorities (開機裝置順序設定)

此選項提供您從已連接的裝置中設定開機順序，系統會依此順序進行開機。當您安裝的是支援GPT格式的可卸除式儲存裝置時，該裝置前方會註明"UEFI"，若您想由支援GPT磁碟分割的系統開機時，可選擇註明"UEFI"的裝置開機。

或若您想安裝支援GPT格式的作業系統，例如Windows 11 64-bit，請選擇存放Windows 11 64-bit 安裝光碟並註明為"UEFI"的光碟機開機。

Fast Boot

此選項提供您是否啟動快速開機功能以縮短進入作業系統的時間。

SATA Support

Last Boot SATA Devices Only 關閉除了前次開機硬碟以外的所有SATA裝置至作業系統啟動完成。
▶All SATA Devices 在作業系統下及開機自我測試(POST)過程中，所有SATA裝置皆可使用。此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

NVMe Support

此選項提供您選擇是否支援NVMe裝置快速開機功能。

此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

UFS Support

此選項提供您選擇是否支援UFS裝置快速開機功能。

此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

USB Support

▶Disabled 關閉所有USB裝置至作業系統啟動完成。

▶Full Initial 在作業系統下及開機自我測試(POST)過程中，所有USB裝置皆可使用。

▶ Partial Initial 關閉部分USB裝置至作業系統啟動完成。

此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

▶▶ Disable Link 關閉網路開機功能支援。

▶Enabled 啟動網路開機功能支援。

此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

Redirection Support

此選項提供您選擇是否支援開啟或關閉重新定向功能。

此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

Pei Display Support

設為「Disabled」時，會先省略Intel Pei Graphic driver。

此選項只有在「Fast Boot」設為「Enabled」時，才能開放設定。

Mouse Speed

此選項提供您選擇滑鼠指標移動的速度。

Administrator Password (設定管理者密碼)

此選項可讓您設定管理者的密碼。在此選項按鍵，輸入要設定的密碼，BIOS會要求再輸入一次以確認密碼，輸入後再按鍵。設定完成後，當一開機時就必需輸入管理者或使用者密碼才能進入開機程序。與使用者密碼不同的是，管理者密碼允許您進入BIOS設定程式修改所有的設定。

User Password (設定使用者密碼)

此選項可讓您設定使用者的密碼。在此選項按鍵，輸入要設定的密碼，BIOS會要求再輸入一次以確認密碼，輸入後再按鍵。設定完成後，當一開機時就必需輸入管理者或使用者密碼才能進入開機程序。使用者密碼僅允許您進入BIOS設定程式修改部份選項的設定。

如果您想取消密碼，只需在原來的選項按後，先輸入原來的密碼，接著BIOS會要求輸入新密碼，直接鍵，即可取消密碼。

注意! 設定User Password之前,請先完成Administrator Password的設定。

- Secure Boot

此選項提供您選擇是否啟動Secure Boot功能及調整相關設定。

此選項提供您選擇進入BIOS設定程式時主畫面為Easy Mode或Advanced Mode。「Auto」則為上一次進入BIOS時的模式。

Save & Exit (儲存設定值並結束設定程式)

AORUS SASY MODE ADVANCED MODE 09/18/2024 Monday 14:28 Favorites F14 Twelve Settings System info. Boot Save & Exit Save & Exit Setup Exit Without Swing Load Optimal Defaults Boot Continue Save Profiles Load Profiles CPU Frequency 5001.13MHz A400 0V Temperature 51.0 °C DC/V 100.00MHz 1Hz Power-E power Voltage 1.113 V 0.975 Memory Frequency 4800.14MT/s Medium W/C ID ADATA Size 16.386MB DRAM MPU D Hynix Voltage PGH 0.0V +2V 0.814 V -12V 12.060 V OPD output 85.136 CP Exit BIOS saving at changes mode SmartFan 6.03 G-Flush 0.03 Help 0.03

Save & Exit Setup (儲存設定值並結束設定程式)

在此選項按然後再選擇「Yes」即可儲存所有設定結果並離開BIOS設定程式。若不想儲存，選擇「No」或按鍵即可回到主畫面中。

Exit Without Saving (結束設定程式但不儲存設定值)

在此選項按然後再選擇「Yes」，BIOS將不會儲存此次修改的設定，並離開BIOS設定程式。選擇「No」或按鍵即可回到主畫面中。

Load Optimized Defaults (載入最佳化預設值)

在此選項按然後再選擇「Yes」，即可載入BIOS出廠預設值。執行此功能可載入BIOS的最佳化預設值。此設定值較能發揮主機板的運作效能。在更新BIOS或清除CMOS資料後，請務必執行此功能。

Boot Override (選擇立即開機裝置)

此選項提供您選擇要立即開機的裝置。此選項下方會列出可開機裝置，在您要立即開機的裝置上按，並在要求確認的訊息出現後選擇「Yes」，系統會立刻重開機，並從您所選擇的裝置開機。

Save Profiles (儲存設定檔)

此功能提供您將設定好的BIOS設定值儲存成一個CMOS設定檔(Profile)，最多可設定八組設定檔(Profile 1-8)。選擇要儲存目前設定於Profile 1\~8其中一組，再按即可完成設定。或您也可以選擇「Select File in HDD/FDD/USB」，將設定檔匯出至您的儲存設備。

Load Profiles (載入設定檔)

系統若因運作不穩定而重新載入BIOS出廠預設值時，可以使用此功能將預存的CMOS設定檔載入，即可免去再重新設定BIOS的麻煩。請在欲載入的設定檔上按即可載入該設定檔資料。您也可以選擇「Select File in HDD/FDD/USB」，從您的儲存設備匯入其它設定檔，或載入BIOS自動儲存的設定檔(例如前一次良好開機狀態時的設定值)。
