BIOS 程序设置

BIOS (Basic Input and Output System, 基本输入输出系统)经由主板上的CMOS芯片，记录着系统各项硬件设备的设置参数。主要功能为开机自我测试(POST, Power-On Self-Test)、保存系统设置值及载入操作系统等。BIOS包含了BIOS设置程序，供用户依照需求自行设置系统参数，使电脑正常工作或执行特定的功能。

存储CMOS数据所需的电力由主板上的锂电池供应，因此当系统电源关闭时，这些数据并不会遗失，当下次再开启电源时，系统便能读取这些设置数据。

若要进入BIOS设置程序，电源开启后，BIOS在进行POST时，按下键便可进入BIOS设置程序主画面。

当您需要更新BIOS，可以使用技嘉的BIOS更新方法：Q-Flash或Q-Flash Plus。

• Q-Flash 是可在BIOS设置程序内更新BIOS的软件，让用户不需进入操作系统，就可以轻松的更新或备份BIOS。
• Q-Flash Plus 提供您于系统关机(S5待机模式)状态下更新BIOS，通过连接至特定接口的U盘，按下Q-Flash Plus按钮即会启动并载入数据修复。

要了解Q-Flash及Q-Flash Plus的详细使用方法，请至技嘉网站查询「产品功能介绍」-「BIOS更新方法介绍」的说明。

• 更新BIOS有其潜在的风险，如果您使用目前版本的BIOS没有问题，我们建议您不要任意更新BIOS。如需更新BIOS，请小心的执行，以避免不当的操作而造成系统损毁。
• 我们不建议您随意变更BIOS设置程序的设置值，因为可能因此造成系统不稳定或其它不可预期的结果。如果因设置错误造成系统不稳定或不开机时，请试着清除CMOS设置值数据，将BIOS设置恢复至出厂预设值。
• 清除CMOS设置值，请参考使用手册－「电池」或「清除CMOS数据针脚/按钮」的说明，或参考「Load Optimized Defaults」的说明。

开机画面

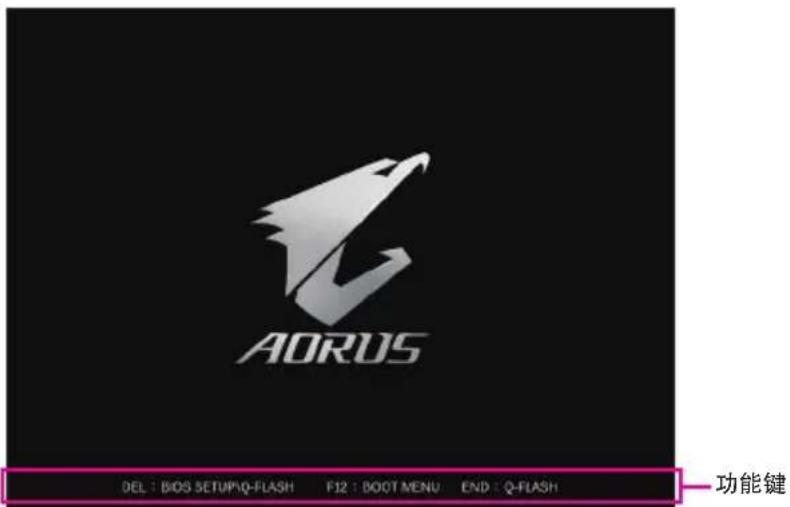

电源开启后, 看到如以下的开机Logo画面(此画面会因不同主板而有所不同):

AORUS DEL : BIOS SETUP\Q-FLASH F12 : BOOT MENU END : Q-FLASH 功能键

功能键说明：

: BIOS SETUP\Q-FLASH

按键进入 BIOS 设置程序主画面, 或通过 BIOS 设置程序进入 Q-Flash。

: BOOT MENU

Boot Menu 功能让您不需进入 BIOS 设置程序就能设置优先开机设备。使用 <↑> 或 ↓> 键选择要作为优先开机的设备，然后按 键确认。系统会直接由所设置的设备开机。

注意: 在此画面所做的设置只适用于该次开机。重新开机后系统仍会以在 BIOS 设置程序内的开机顺序设置为主。

: Q-FLASH

按 键让您不需进入 BIOS 设置程序就能直接进入 Q-Flash。

BIOS 设置程序主画面

Advanced Mode

Advanced Mode提供详细的BIOS设置选项，在此画面中，您可以使用键盘上下左右键来选择要设置的选项，按键即可进入子选单，也可以使用鼠标选择所要的选项。

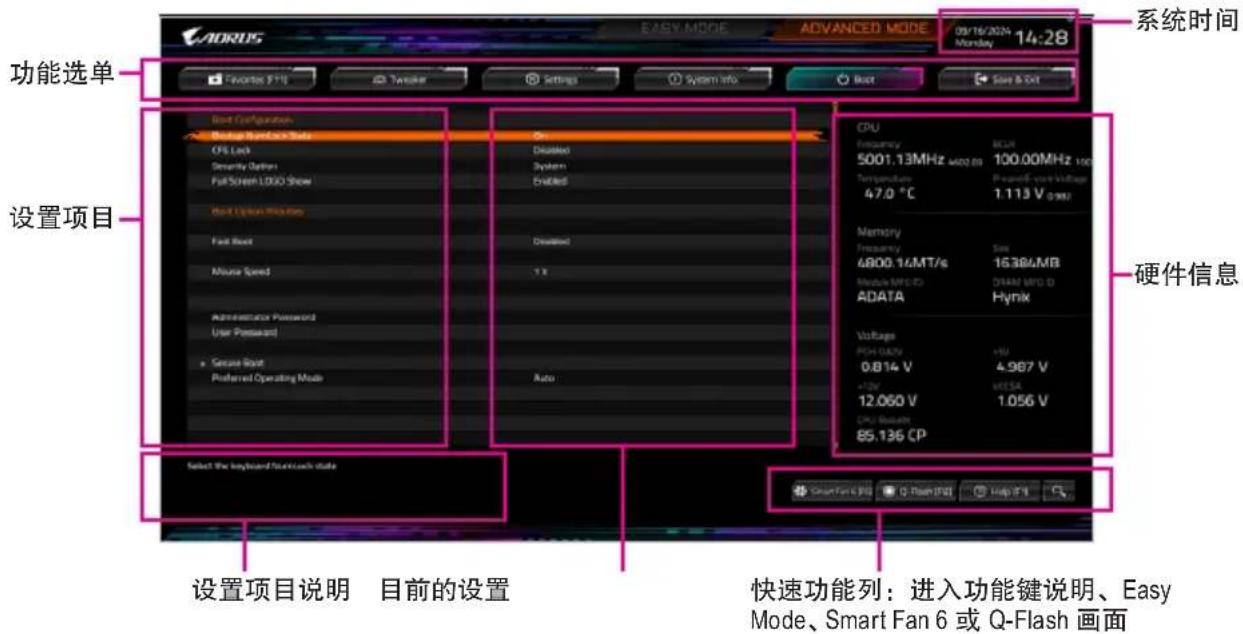

AORUS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 系统时间 功能选单 Favorites FTH Tweiler Settings System info Boot Size & Ext 设置项目 Best Configuration Backup Bandlock Style CFS Lock Security Dritten Full Screen LOGO Show Hold Open Connection Fast Boot Mouse Speed Administrator Password User Password Secure Boot Preferred Operating Mode On Disabled System Disabled CPU Frequency BCU 5001.13MHz 100.00MHz 100 Temperature Powered over Voltage 47.0 °C 1.113 V 0.982 Memory Frequency Size 4800.14MT/s 16.384MB Medium WWD 0.04M WD 0 ADATA Hynix Voltage POH GHz +U 0.814 V 4.967 V +12V wDSA 12.060 V 1.056 V CPU Reset 85.136 CP Select the keyboard from each state 设置项目说明 目前的设置 快速功能列：进入功能键说明、Easy Mode、Smart Fan 6 或 Q-Flash 画面

Advanced Mode操作按键

<←><→>	向左或向右移动光标选择功能选单
<↑><↓>	向上或向下移动光标选择设置项目
/Double Click 确定选项设置值或进入功能选单
<+>/<Page Up> 改变设置状态,或增加栏位中的数值
<->/<Page Down> 改变设置状态,或减少栏位中的数值
显示所有功能键的相关说明
切换至Easy Mode
<F3>	可将设置好的BIOS设置值存储成一个CMOS设置文件(Profile)
<F4> 可将预存的CMOS设置文件载入
<F5> 可载入该画面原先所有项目设置(仅适用于子选单)
<F6> 显示Smart Fan 6设置画面
<F7>	可载入该画面的最佳化预设值(仅适用于子选单)
<F8> 进入Q-Flash画面
<F10> 是否存储设置并离开BIOS设置程序
<F11>	切换至我的最爱设置页
<F12>	截取目前画面,并自动存至U盘
<Insert>	可增加或删除最爱设置
<Ctrl>+<S>	显示所安装的内存条信息
<Esc> 离开目前画面,或从主画面离开BIOS设置程序
<Alt>+<F>	以关键字搜索BIOS设置项目

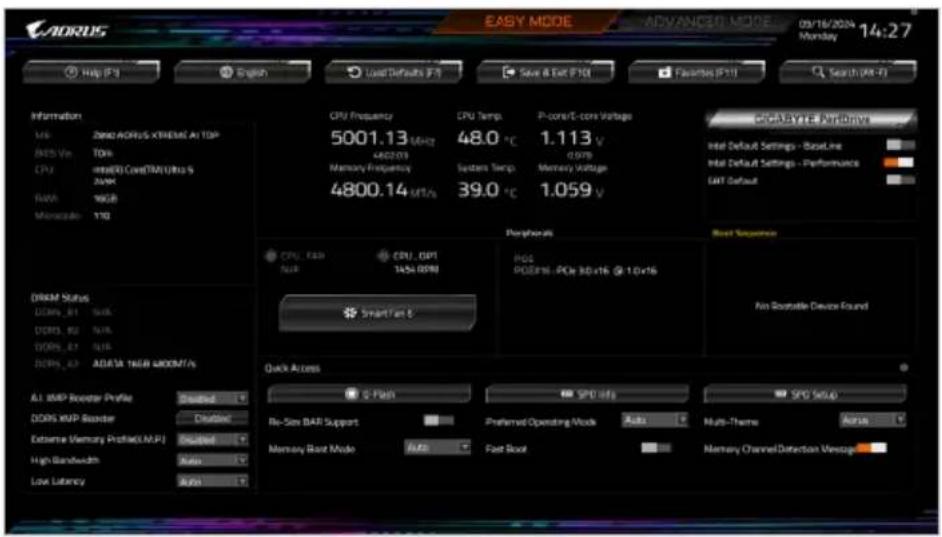

B. Easy Mode

Easy Mode让用户可以快速地浏览主要系统信息或优化系统性能。您可以使用鼠标点选不同功能做快速设置，或是按键盘上键切换至Advanced Mode BIOS设置程序主画面。

EASY MODE ADVANCED MODE 09/16/2024 Monday 14:27 Help (F:) English Load Defaults (F:) Save & Exit (F:) Passrate (F:) Search (Ae-F) Information MB Zero ADRUS XTREMC At TCP BNTS Ve TOS CPU Intel(R) Cond(TM) Ultra S 25VAC PWM 16GB Monoscale 110 CPU Frequency 5001.13 kHz 4802.03 Memory Frequency 4800.14 MHz CPU Temp 48.0 °C System Temp 39.0 °C P-core/E-core Voltage 1.113 V 0.979 Memory Voltage 1.059 V GIGABYTE PerDrive Intel Default Settings - BasLine Intel Default Settings - Performance GMT Default DREAM Status DCMS_B1 16KB DCMS_B2 5VAC DCMS_B3 5VAC DCMS_B4 ADC/A 16KB ADC/AT/s CPU_FAN CPU_OBT NUR 1454.00M HGS POSTM-PCr 3D x16 @ 1.0 x16 Smart Fan E Air Bootable Devon Found Quick Access AI 3DP Booster Profile DCMS MVP Boarder Extreme Memory Portfolio(LMP) PNCBI High Bandwidth Auto Low Latency Auto Re-Sim BAR Support Preferred Operating Mock Auto Multi-Thems Auto Memory Root Mode Auto Fast Boot Memory Channel Detection Message

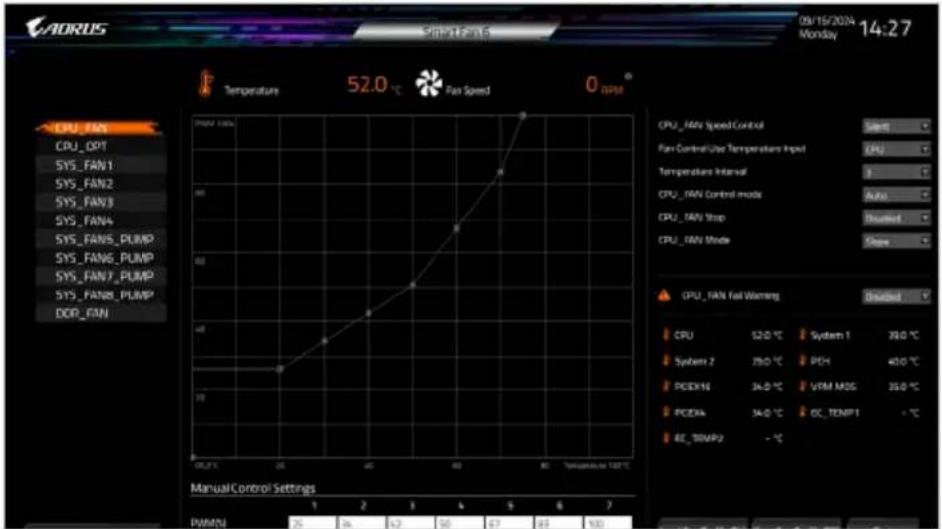

Smart Fan 6

请利用功能键快速切换至此页面。在此页面您可针对各风扇插座调整转速相关设置，或查看系统/CPU温度。

TUNE ALL

此选项提供您选择是否将目前设置套用至全部风扇插座。

Temperature (检测温度)

显示您所监控的对象目前温度。

Fan Speed (检测风扇/水泵转速)

显示风扇/水泵目前的转速。

Flow Rate (检测水冷系统流速)

显示水冷系统目前的流速。若要使用此功能，请在「Fan Speed」项目上按键切换。

Fan Speed Control (智能风扇转速控制)

此选项提供您选择是否启动智能风扇转速控制功能，并且可以调整风扇运转速度。

▶Normal 风扇转速会依温度而有所不同。

▶ Silent 风扇将以低速运行。

▶ Manual 可让您移动曲线节点以调整风扇的转速。或可使用「EZ Tuning」功能，调整节点位置后按下「Apply」即可自动算出曲线的斜率。

此选项提供您选择控制风扇转速的参考温度来源。

Temperature Interval (缓冲温度)

此选项提供您选择风扇转速的反应缓冲温度。

FAN/PUMP Control mode (智能风扇/水泵控制模式)

▶ Auto 自动设置成上佳控制方式。
▶ Voltage 使用3-pin的风扇/水泵时建议选择Voltage模式。
▶ PWM 使用4-pin的风扇/水泵时建议选择PWM模式。

FAN/PUMP Stop (风扇/水泵停止运转)

此选项提供您选择是否启动风扇/水泵停止运转的功能。您可以在曲线图内设置温度的上限，当温度低于上限时风扇/水泵将会停止运转。

FAN/PUMP Mode (风扇/水泵运转模式)

此选项提供您调整风扇运转模式。

▶▶Slope 根据温度线性调整风扇转速。
▶Stair 根据温度阶梯式调整风扇转速。

FAN/PUMP Fail Warning (风扇/水泵故障警告功能)

此选项提供您选择是否启动风扇/水泵故障警告功能。启动此选项后，当风扇/水泵没有接上或故障的时候，系统将会发出警告声。此时请检查风扇/水泵的连接或运行状况。

Load Fan Profile (载入设置文件)

可以使用此功能将预存于BIOS的设置文件载入，即可免去再重新设置BIOS的麻烦。也可以选择「Select File in HDD/FDD/USB」，从您的存储设备复制到其它设置文件。

Save Fan Profile (存储设置文件)

此功能提供您将设置好的设置值存储成一个设置文件，并可以选择将设置文件存于BIOS中或选择「Select File in HDD/FDD/USB」，将设置文件复制到您的存储设备。

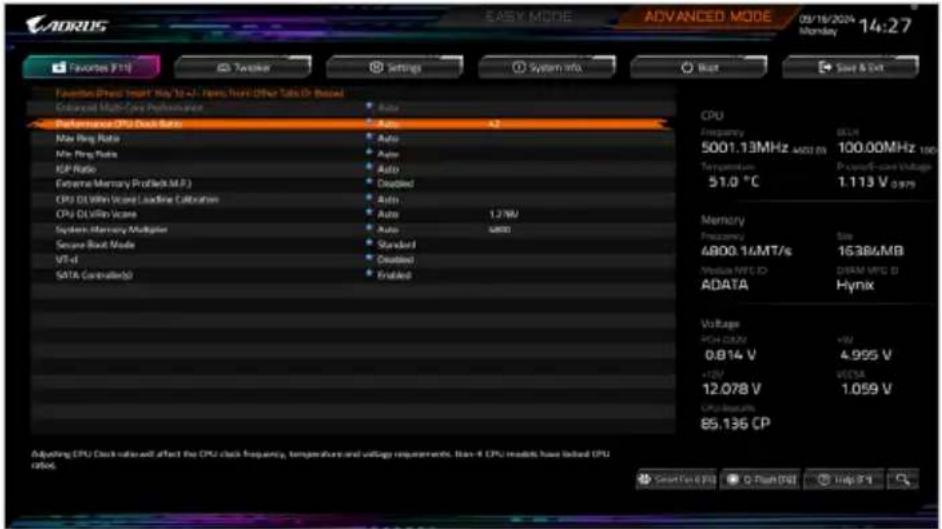

Favorites (F11) (最爱设置)

您可以将经常使用的选项设为最爱，并可利用功能键快速切换至此页面，以利变更其设置。在各选项所属页面中，按键即可增加或删除最爱设置设为最爱的选项会以星号表示。

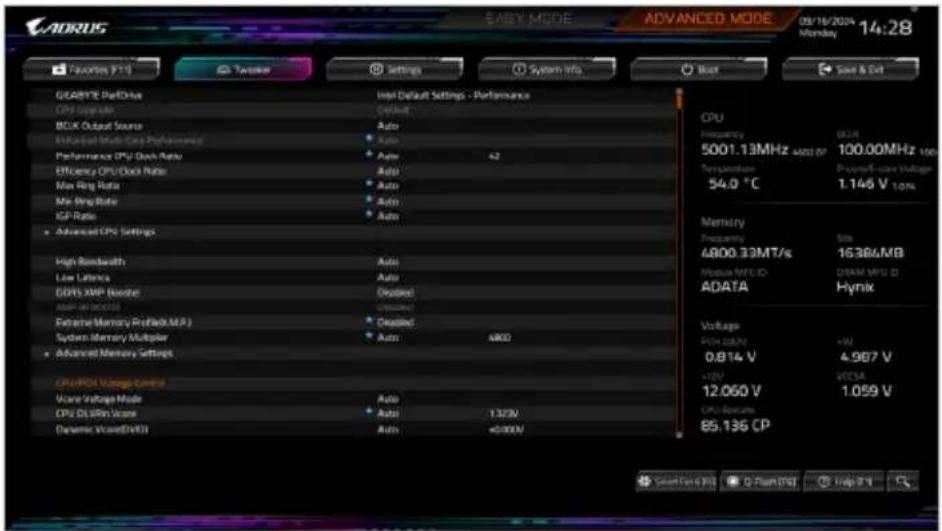

Tweaker (频率 / 电压控制)

AORUS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites F14 Taylor Settings System info. Boot Size & Cut GEAVME Platform CPU Interface BCLK Output Source Advanced Multi-Drive Performance Performance CPU Disk Rate Efficiency CPU/Dock Rate Max Ring Rate Min Ring Rate IGF Rate • Advanced CPU Settings High Bandwidth Low Latency DDR's XMP Before user at 30000 Extreme Memory Profile (M.P.) System Memory Multiplier • Advanced Memory Settings CPU/RSD Voltage Control Vccr Voltage Mode CPU DL/Win Vccr Dynamic Vccr/DVI Init Default Settings - Performance Default Auto Auto Auto 42 Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto AUTO 5001.13MHz A400 CF 100.00MHz 10Hz Temperature 54.0 °C 1.146 V 1.0% Memory Frequency 4800.33MT/s 16.384MB Medium WTO CD ADATA Hynix Voltage 0.814 V 4.987 V +2V 12.060 V 1.059 V CPU Base 85.135 CP

系统是否会依据您所设置的超频或超电压值稳定运行，需视整体系统配备而定。不当的超频或超电压可能会造成CPU、芯片组及内存条的损毁或减少其使用寿命。我们不建议您随意调整此页的选项，因为可能造成系统不稳或其它不可预期的结果。仅供用户使用。(若自行设置错误，可能会造成系统不开机，您可以清除CMOS设置值数据，让BIOS设置恢复至预设值。)

GIGABYTE PerfDrive

此选项提供您多种预设工作模式，适合不同级别的CPU散热。

CPU Upgrade

此选项提供您调整CPU的时脉，最终设置完成的时脉会依CPU而不同。

BCLK Output Source

此选项提供您调整BCLK 输出来源。

此选项提供您选择是否将所有CPU核心套用最高Turbo倍频。

此选项提供您调整Performance CPU的倍频, 可调整范围会依CPU种类自动检测。

此选项提供您调整Efficiency CPU的倍频，可调整范围会依CPU种类自动检测。

Max Ring Ratio

此选项提供您调整最高CPU Uncore的倍频，可调整范围会依CPU种类自动检测。

Min Ring Ratio

此选项提供您调整最低CPU Uncore的倍频, 可调整范围会依CPU种类自动检测。

IGP Ratio

此选项提供您同时设置Graphics Ratio。

部份BIOS选项仅开放给有支持此功能的芯片组、CPU及内存条。若需要更多Intel® CPU产品技术的详细数据，请至Intel官方网站查询。

此选项提供您设置NGU Clock倍频。

SOC PVD Settings

此选项提供您调整SOC PVD设置。

此选项提供您设置SOC PVD倍频临界值。

CPU PVD Settings

此选项提供您调整CPU PVD设置。

此选项提供您设置CPU PVD倍频临界值。

此选项提供您设置Thermal Control Circuit (TCC)启用偏移值。TCC的启动温度是一种处理器开始调节自身温度时的保护温度。

Tcc Offset Time Window

此选项提供您为执行平均温度限制（RATL）功能指定时间窗。

Intel(R) Speed Shift Technology (IntelSpeed Shift技术)

此选项提供您选择是否启动Intel®Speed Shift功能。启动此选项可以缩短处理器时脉上升的时间，以加快系统反应速度。

CPU Thermal Monitor (InteM功能)

此选项提供您选择是否启动Intel ^® Thermal Monitor (CPU过温防护功能)。启动此选项可以在CPU温度过高时，降低CPU时脉及电压。若设为「Auto」，BIOS会自动设置此功能。

CPU EIST Function (IntEIST功能)

此选项提供您选择是否启动Enhanced Intel® Speed Step (EIST)技术。EIST技术能够根据CPU的负荷情况，有效率地调整CPU频率及核心电压，以减少耗电量及热能的产生。若设为「Auto」，BIOS会动设置此功能。

此选项提供您选择是否启动CPU省电功能。

Intel(R) Turbo Boost Technology

此选项提供您选择是否启动Intel®CPU加速模式。若设为「Auto」，BIOS会自动设置此功能。

此选项提供您选择是否启动CPU Flex Ratio功能。

此选项提供您设置CPU的Flex Ratio，可设置范围依CPU而定。此选项只有在「CPU Flex Ratio Override」设为「Enabled」时，才能开放设置。

Frequency Clipping TVB

此选项提供您选择是否启动由Thermal Velocity Boost (TVB)产生的自动降频功能。

Enhanced TVB

此选项提供您选择是否启动增强型Thermal Velocity Boost (TVB)功能。若设为「Auto」，BIOS会自动设置此功能。

此选项提供您选择是否启动由Thermal Velocity Boost产生的自动降低电压功能。若设为「Auto」，BIOS会自动设置此功能。

此选项提供您设置电流过载保护功能，可选择手动设置IA CEP、GT CEP及SACEP。

FII OC Mode

此选项提供您选择FLL模式。

Core Ratio Extension Mode

此选项提供您选择是否启动核心倍频超过 85 的扩展模式。

▶ Enable 依据 OCMB 0x1 指令规定最大超频倍频限制设置为 120。

▶ Disable 依据 OCMB 0x1 指令规定最大超频倍频限制设置为 85。

Legacy Game Compatibility Mode

此选项提供您选择是否启动经典游戏兼容模式，改善过旧的游戏无法正常运行。

VR Fast V mode

此选项提供您设置VR Fast V-Mode。可选择手动设置IA ICC Limit、GT ICC Limit及SA ICC Limit。

此选项提供您选择是否启动低电压保护功能。

VCCIA Boot Voltage

此选项提供您设置 VCCIA 开机电压。

VCCSA Boot Voltage

此选项提供您设置 VCCSA 开机电压。

CPU BGREF Mode

此选项提供您设置 CPU Bandgap Reference Mode电压。

此选项提供您选择是否启动Intel ^® Innovation Platform Framework (Intel ^® IPF)。

CPU D2D Ratio

此选项提供您设置CPU D2D 倍频。

Core Minimum Ratio

此选项提供您设置Core Minimum Ratio。

IA AC Loadline / IA DC Loadline

此选项提供您设置IA AC Loadline / IA DC Loadline。

AVX Settings

此选项提供您AVX相关设置。若设为「Auto」，BIOS会依据CPU规格设置此数值。

AVX

当处理器支持AVX时，此选项提供您关闭AVX指令。此选项只有在「AVX Settings」设为「User Defined」时，才能开放设置。

AVX Offset

此选项可提供您设置CPU的AVX倍频差，如设置值为3，则运行AVX指令后CPU倍频减3。

AVX Voltage Guardband Scale Factor

此选项提供您降低标准AVX电压。

▼ Active Turbo Ratios

Turbo Ratio

此选项提供您调整不同数目的CPU核心开启时的加速比率，可设置范围依CPU而定。此选项只有在「Active Turbo Ratios」设为「Manual」时，才能开放设置。

此选项提供您选择设置要开启的P-Core数量(可开启的数量依CPU而不同)。此选项只有在「CPU Cores Enabling Mode」设为「Random Mode」时，才能开放设置。若设为「Auto」，BIOS会自动设置此功能。

此选项提供您选择设置要开启的E-Core数量(可开启的数量依CPU而不同)。此选项只有在「CPU Cores Enabling Mode」设为「Random Mode」时，才能开放设置。若设为「Auto」，BIOS会自动设置此功能。

此选项提供您选择关闭第几个CPU核心，可设置范围依CPU而定。此选项只有在「CPU Cores Enabling Mode」设为「Selectable Mode」时，才能开放设置。若设为「Auto」，BIOS会自动设置此功能。

▼ C-States Control

此选项提供您选择是否启动Intel® CPU Enhanced Halt (C1E) (系统闲置状态时的CPU节能功能)。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。若设为「Auto」，BIOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。

C6/C7 State Support

此选项提供您选择是否让CPU进入C6/C7状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C3状态进入更深层的省电模式。若设为「Auto」，BIOS自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。

C8 State Support

此选项提供您选择是否让CPU进入C8状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C6/C7状态进入更深层的省电模式。若设为「Auto」，BIOS会励设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。

C10 State Support

此选项提供您选择是否让CPU进入C10状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C8状态进入更深层的省电模式。若设为「Auto」，BIOS会励设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。

此选项提供您选择处理器C State最大可到达的等级。若设为「Auto」，BIOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。

▼ Turbo Power Limits

此选项提供您设置CPU加速模式时的功耗极限。当CPU耗电超过设置的数值时，CPU将会自动降低核心运行频率，以减少耗电量。若设为「Auto」，BIOS会依据CPU规格设置此数值。

Power Limit TDP (Watts) / Power Limit Time

这些选项提供您设置CPU、平台或内存条加速模式时的功耗极限以及停留在设置极限的时间长度。若设为「Auto」，BIOS会依据CPU规格设置此数值。此选项只有在「Turbo Power Limits」设为「Enabled」时，才能开放设置。

此选项提供您设置CPU加速模式时的电流极限。当CPU电流超过设置的数值时，CPU将会自动降低核心运行频率，以降低电流。若设为「Auto」，BIOS会依据CPU规格设置此数值。此选项只有在「Turbo Power Limits」设为「Enabled」时，才能开放设置。

▼ Turbo Per Core Limit Control

此选项可提供您设置CPU每一核心的加速比率极限。

▼ Granular Ratio Control

此选项提供您设置Granular Ratio。

此选项提供您设置P-Core/E-Core Granular Ratio (核心数量依CPU而不同)。此选项只有在「Granular Ratio Control」设为「Manual」时，才能开放设置。若设为「Auto」，BIOS会自动设置此功能。

High Bandwidth

此选项提供您选择是否启动内存条高带宽模式。若设为「Auto」，BIOS会自动设置此功能。

Low Latency

此选项提供您选择是否启动内存条低延迟模式。若设为「Auto」，BIOS会自动设置此功能。

DDR5 XMP Booster

此选项提供您选择读取特定厂商XMP规格内存条的SPD数据，可强化内存条性能。

此选项提供您搭配操作系统内的AORUS AI SNATCH软件，进行提升内存条性能的设置。

Extreme Memory Profile (X.M.P.)

开启此选项BIOS可读取已安装的XMP规格内存条的SPD数据，可强化内存条性能。

▶ Disabled 关闭此功能。
▶▶Profile1 设置组合一。
▶Profile2 设置组合二。(此选项仅开放给有支持此功能内存条。)

System Memory Multiplier (内存条倍频调整)

此选项提供您调整内存条的倍频。若设为「Auto」，BIOS将依内存条SPD数据自动设置。

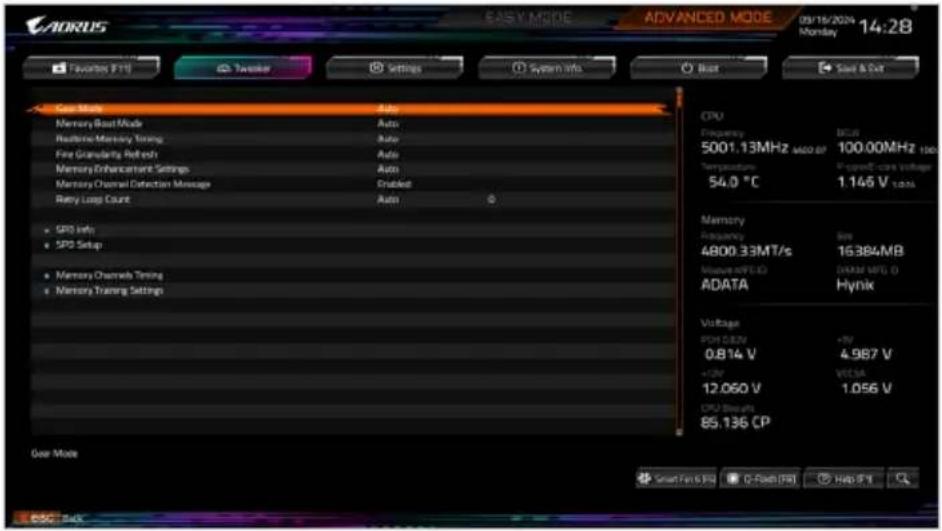

■ Advanced Memory Settings

AORUS SASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites (F1) Tweiler Settings System info Reset Save & Cut Case Mode Auto Memory Board Mode Auto Readfree Memory Timing Auto Fire Granularity Refresh Auto Memory Enhancement Settings Auto Memory Channel Detection Message Enabled Ruby Loop Count Auto CPU Frequency DCUS 5001.13MHz MADC 07 100.00MHz 100 Temperature 54.0 °C 1.146 V 1.00K Memory Frequency Size 4800.33MT/s 16384MB Measure MFG ID GRAVE MFG ID ADATA Hynix Voltage POM DEAV +V 0.814 V 4.987 V +2V VCCSA 12.050 V 1.056 V CPU Break-up 85.136 CP Gear Mode Smart Fan 6 PSX C-Read (PS) Hap F1

Gear Mode

此选项提供您提升最大内存条超频能力。

Memory Boot Mode

提供您调整内存条检测及性能强化设置。

▶ Auto BIOS会自动设置此功能。

▶ Normal BIOS会自动执行内存条性能强化程序。请注意，若造成系统不稳定或不开机时，请试着清除CMOS设置值数据，将BIOS设置恢复至出厂预设值。(请参考主板使用手册第二章－「电池」或「CLR_CMOS针脚/按钮」的说明。)

▶ Enable Fast Boot 省略部份内存条检测及性能强化程序以加速内存条启动流程。

▶ Disable Fast Boot 每一开机阶段都执行内存条检测及性能强化步骤。

Realtime Memory Timing

此选项提供您调整BIOS阶段之后的内存条时序即时调校功能。

此选项提供您选择是否启动内存条Fine Granularity Refresh (FGR)模式。

Memory Enhancement Settings (增进内存条性能)

此选项提供不同增进内存条性能的组合。

Memory Channel Detection Message

此选项提供您选择是否开启当内存条没有安装在最佳化通道时会有提醒信息显示的功能。

Retry Loop Count

此选项提供您在内存条超频失败后，尝试内存条自检的次数。

■ SPD Info

此选项显示所安装的内存条信息。

■ SPD Setup

此画面提供您设置所安装的内存条的参数并且可以存储或载入设置值。

这些选项可让您调整内存条的时序。请注意！在您调整完内存条时序后，可能会发生系统不稳或不开机的情况，您可以载入最佳化设置或清除CMOS设置值数据，让BIOS设置恢复至预设值。

这些选项可让您调整CPU、芯片组及内存条的电压值。以上选项名称依所使用的CPU而有所不同。

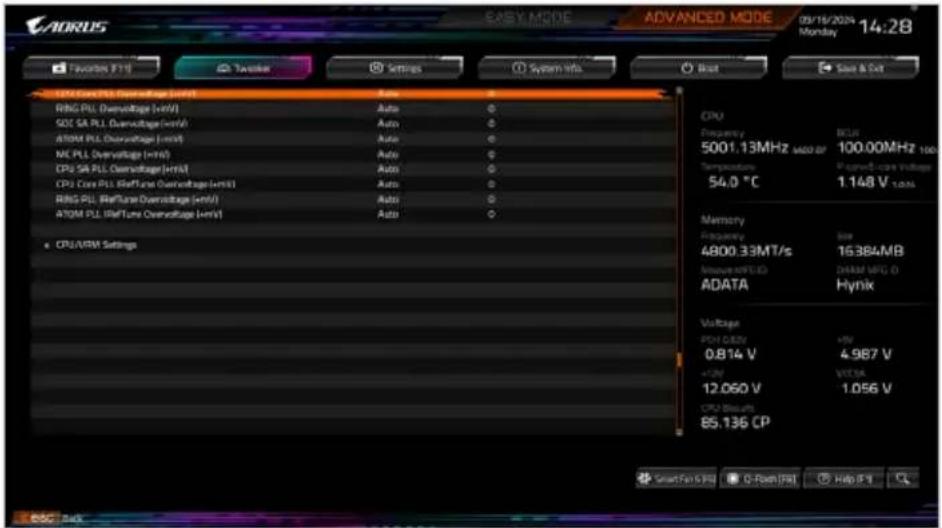

■ Advanced Voltage Settings

AORUS EASY MODE ADVANCED MODE 09/15/2024 Monday 14:28 Favorites (F1) Taylor Settings System info Best Save & Cut CPU Core PLL Overvoltage (HV) Auto RNG PLL Overvoltage (HV) Auto SDS SA PLL Overvoltage (HV) Auto ATOM PLL Overvoltage (HV) Auto NC PLL Overvoltage (HV) Auto CPU SA PLL Overvoltage (HV) Auto CPU Core PLL RefTune Overvoltage (HV) Auto RNG PLL RefTune Overvoltage (HV) Auto ATOM PLL RefTune Overvoltage (HV) Auto CPU/VRM Settings CPU Frequency 5001.13MHz MDD GF 100.00MHz 100 Temperature 54.0 °C 1.148 V 1.00V Memory Frequency 4800.33MT/s 16384MB Measure MFG D ADATA Hynix Voltage PEN 0.8V +V 0.814 V 4.987 V +ON V 12.060 V 1.056 V CPU Breaks 85.136 CP SmartFan (F1) O-Ren (F1) Hap (F1)

此画面可让您调整Load-Line Calibration幅度、过电压保护值、过电流保护值…等设置。

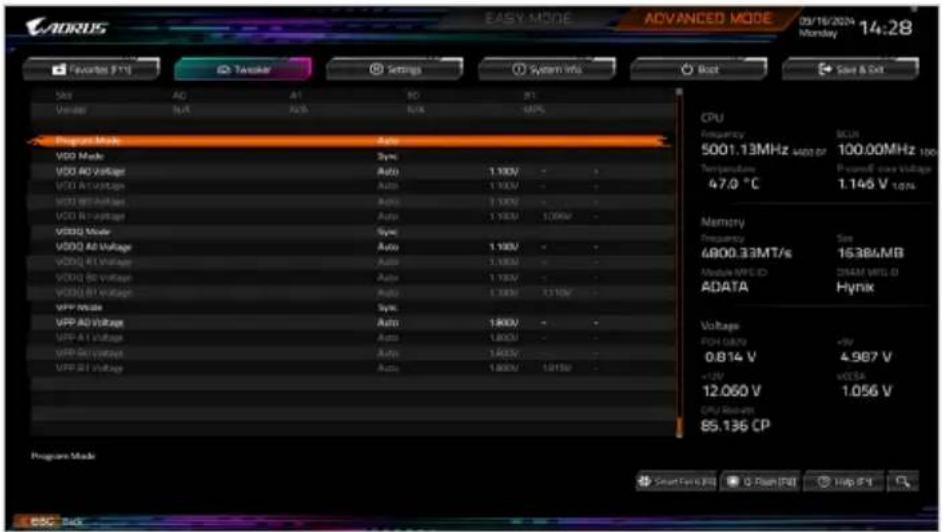

■ DDR5 Voltage Control

AOROS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites [F1] Tavistar Settings System info Boot Save & Cut Vcc AG A1 B0 B1 Vccer N/A A/B N/A 60% Program Mode Auto VDD Mode 30% VDD AG Voltage Auto 1.100V - VDD AG Voltage Auto 1.100V - VDD AG Voltage Auto 1.100V - VDD AG Voltage Auto 1.100V - 1.09W - VDDQ Mode Sync VDDQ All Voltage Auto 1.100V - VDDQ AG Voltage Auto 1.100V - VDDQ AG Voltage Auto 1.100V - VDDQ AG Voltage Auto 1.100V - 1.11W - VPP ASode Sync VPP AG Voltage Auto 1.800V - VPP AG Voltage Auto 1.800V - VPP AG Voltage Auto 1.800V - 1.81W - CPU Frequency SCLR 5001.13MHz 4402 OF 100.00MHz 10Hz Temperature 47.9 °C 1.146 V 1.0kV Memory Frequency Size 4800.33MT/s 15384MB Medium WTO CD CREAM WTO D ADATA Hynix Voltage POH duty +/v 0.814 V 4.987 V +/- v/CSA 12.060 V 1.056 V CPU Base-up 85.136 CP Program Mode Smarttek KRS D-Flash ESI Hip EP1

此画面可让您调整DDR5内存条主要电压值。

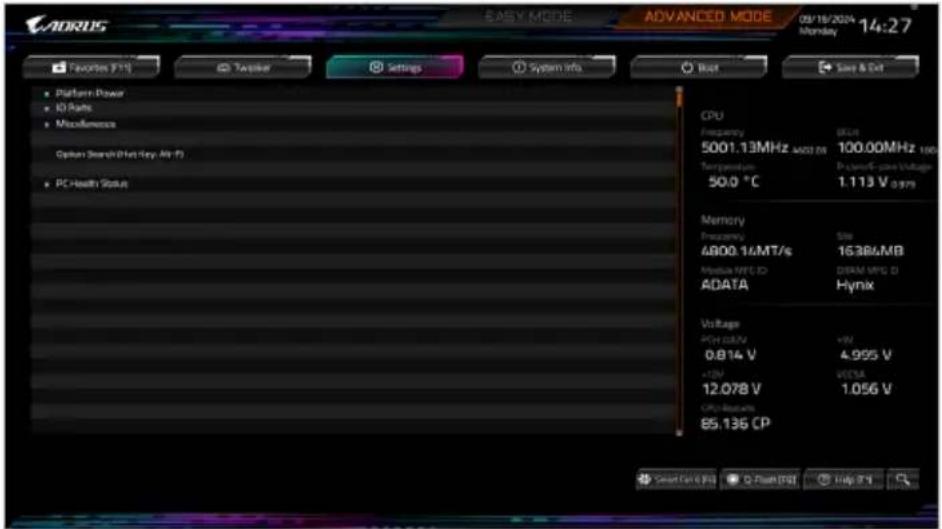

Settings (设置)

AORIS SASY MODE ADVANCED MODE 09/18/2024 Monday 14:27 Favorites (F1) Taylor Settings System info Host Save & Out Platform Power IO Rate Miscellaneous Option Search (Hot Key Alt-F) PC Health Status CPU Frequency 5001.13MHz MDDI 05 Temperature 50.0 °C CPU Frequency 6800.14MT/s Media WTC ID ADATA Memory Frequency 4800.14MT/s Media WTC ID DATA Voltage PCH 0.0V 0.814 V +2V 12.078 V CPU Base 85.136 CP 500.00MHz 100.00MHz 100V Power-C power Voltage 1.113 V 0.975 16.384MB DRAM VPG D Hynix

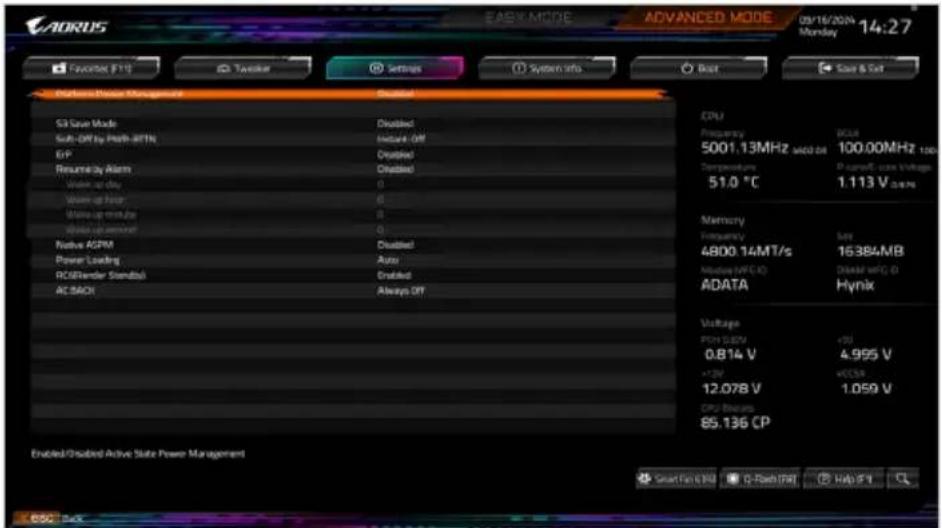

■ Platform Power

此选项提供您选择是否启动系统主动式电源管理模式(Active State Power Management, ASPM)。

PEG ASPM

此选项提供您控制连接至CPU PEG通道设备的ASPM模式。此选项只有在「Platform Power Management」设为「Enabled」时，才能开放设置。

PCH ASPM

此选项提供您控制连接至芯片组PCI-E通道设备的ASPM模式。此选项只有在「Platform Power Management」设为「Enabled」时，才能开放设置。

DMI ASPM

此选项提供您同时控制CPU及芯片组DMI Link的ASPM模式。此选项只有在「Platform Power Management」设为「Enabled」时，才能开放设置。

S3 Save Mode

此选项提供您选择是否当系统在S3模式时进入省电模式。(只有Z890 AORUS XTREME AI TOP、Z890 AORUS MASTER AI TOP、Z890 AORUS MASTER及Z890 AI TOP提供此功能。)

此选项提供您选择在MS-DOS系统下，使用电源键的关机方式。

▶Instant-Off 按一下电源键即可立即关闭系统电源。
▶ Delay 4 Sec. 需按住电源键4秒后才会关闭电源。若按住时间少于4秒，系统会进入暂停模式。

ErP

此选项提供您选择是否在系统关机(S5待机模式)时将耗电量调整至最低。

请注意：当启动此功能后，定时开机功能将无作用。

此选项提供您选择是否允许系统在特定的时间自动开机。

若启动定时开机，则可设置以下时间：

▶ Wake up day: 0 (每天定时开机), 1\~31 (每个月的第几天定时开机)
▶ Wake up hour/minute/second: (0\~23) : (0\~59) : (0\~59) (定时开机时间)

请注意：使用定时开机功能时，请避免在操作系统中不正常的关机或中断总电源。

Native ASPM

此选项提供您选择由操作系统或是BIOS控制ASPM模式。设为「Enabled」时，由操作系统控制；设为「Disabled」时，由BIOS控制。若设为「Auto」，BIOS会自动设置此功能。

Power Loading

此选项提供您选择是否开启或关闭虚拟负载。当您的电源供应器因为负载过低造成断电或死机的保护现象，请设置为「Enabled」。若设为「Auto」，BIOS会自动设置此功能。

RC6(Render Standby)

此选项提供您选择是否让集成显示功能进入省电状态，以减少耗电量。

AC BACK (电源中断后, 电源恢复时的系统状态选择)

此选项提供您选择断电后电源恢复时的系统状态。

▶ Memory 断电后电源恢复时，系统将恢复至断电前的状态。

▶ Always On 断电后电源恢复时，系统将立即被启动。

▶ Always Off 断电后电源恢复时，系统维持关机状态，需按电源键才能重新启动系统。

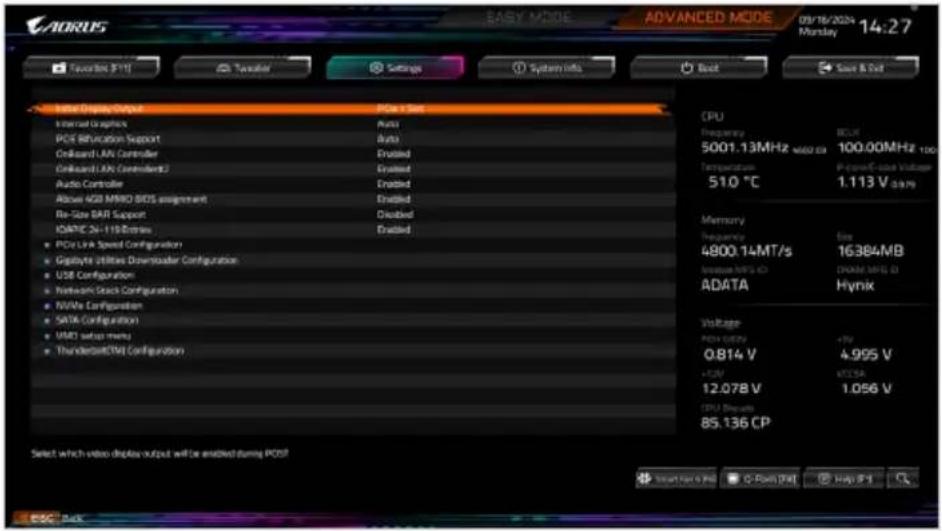

■ 10 Ports

此选项提供您选择系统开机时优先从集成显示功能或PCI-E显卡输出。

▶IGFX 系统会从集成显示功能输出。

▶ PCIe 1 Slot 系统会从安装于PCIEX16插槽上的显卡输出。
▶ PCIe 2 Slot 系统会从安装于PCIEX8插槽上的显卡输出。
▶ PCIe 3 Slot 系统会从安装于PCIEX4插槽上的显卡输出。

Internal Graphics (集成显示功能)

此选项提供您选择是否开启主板集成的显示功能。

此选项提供您选择设置PCIEX16插槽的分流模式。

OnBoard LAN Controller (集成网络芯片功能)

此选项提供您选择是否开启主板集成的网络功能。若您要安装其他厂商的网络卡时，请先将此选项设为「Disabled」。

OnBoard LAN Controller#2 (集成网络芯片功能)

此选项提供您选择是否开启主板集成的网络功能。若您要安装其他厂商的网络卡时，请先将此选项设为「Disabled」。

Audio Controller (集成音频功能)

此选项提供您选择是否开启主板集成的音频功能。若您要安装其他厂商的音频卡时，请先将此选项设为「Disabled」。

此选项提供您针对64位的设备开启或关闭 4 GB 以上内存条映射的 IO BIOS 分配。

Re-Size BAR Support

此选项提供您选择是否支持Resizable BAR功能。

IOAPIC 24-119 Entries

此选项提供您选择是否开启此功能

■ PCIe Link Speed Configuration

CPU PCIe Link Speed

此选项提供您选择设置CPU支持的PCI-E插槽的运行模式。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。

CPU M2A Link Speed

此选项提供您选择设置CPU支持的M2A_CPU插槽的运行模式。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。

CPU M2B Link Speed

此选项提供您选择设置CPU支持的M2B_CPU插槽的运行模式。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。

PCH PCIe Link Speed

此选项提供您选择设置芯片组支持的PCI-E插槽的运行模式。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。

PCH PCIe X4 Link Speed

此选项提供您选择设置芯片组支持的PCI-E x4插槽的运行模式。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。

■ Gigabyte Utilities Downloader Configuration

Gigabyte Utilities Downloader Configuration

此选项提供您选择是否启动在进入操作系统后自动下载及安装GIGABYTE Control Center的功能。安装前，请务必确认系统已连接至互联网。

USB Configuration

Legacy USB Support (支持USB规格键盘/鼠标)

此选项提供您选择是否在MS-DOS操作系统下使用USB键盘或鼠标。

XHCI Hand-off (XHCI Hand-off功能)

此选项提供您选择是否针对不支持XHCI Hand-off功能的操作系统，强制开启此功能。

USB Mass Storage Driver Support (USB存储设备支持)

此选项提供您选择是否支持USB存储设备。

Port 60/64 Emulation

此选项提供您选择是否支持USB存储设备。

Mass Storage Devices (USB存储设备设置)

此选项列出您所连接的USB存储设备清单，此选项只有在连接USB存储设备时，才会出现。

■ Network Stack Configuration

Network Stack

此选项提供您选择是否通过网络开机功能(例如Windows Deployment Services伺服器)，安装支持GPT格式的操作系统。

IPv4 PXE Support

此选项提供您选择是否开启IPv4 (互联网通信协议第4版)的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

IPv4 HTTP Support

此选项提供您选择是否开启IPv4 (互联网通信协议第4版) HTTP的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

IPv6 PXE Support

此选项提供您选择是否开启IPv6 (互联网通信协议第6版)的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

IPv6 HTTP Support

此选项提供您选择是否开启IPv6 (互联网通信协议第6版) HTTP的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

PXE boot wait time

此选项提供您设置要等待多久时间，才可按键结束PXE开机程序。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

Media detect count

此选项提供您设置检测媒体的次数。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

■ NVMe Configuration

此选项列出您所连接的M.2 NVME PCIe SSD设备相关信息。

■ SATA Configuration

SATA Controller(s)

此选项提供您选择是否启动芯片组的SATA控制器。

此选项提供您选择是否开启芯片组内建SATA控制器的ALPM (Aggressive Link Power Management，积极性连结电源管理)省电功能。

Port

此选项提供您选择是否开启各SATA接口。

SATA Port DevSlp

此选项提供您选择是否开启SATA接口的设备进入休眠功能。

Hot Plug

此选项提供您选择是否开启SATA接口的热插拔功能。

Configured as eSATA

此选项提供您选择是否开启支持外接SATA设备功能。

■ VMD setup menu

此选单提供您设置VMD控制器。若要制作RAID，请将「Enable VMD controller」设为「Enabled」及「Enable VMD Global Mapping」设为「Disabled」，并依您所使用的插座将其对应的「Map this Root Port under VMD」设为「Enabled」。若您要构建RAID，请至技嘉网站查询「构建磁盘阵列」的说明。

▶ Thunderbolt(TM) Configuration

此画面可让您设置Intel® Thunderbolt™相关选项。此画面只有在集成Intel® Thunderbolt™控制器或安装了技嘉Thunderbolt™雷电扩展卡的主板才会出现。

此选项提供您选择是否开启或关闭USB4 PCIE Tunneling。

USB4 CM Mode

此选项提供您选择是否开启或关闭 USB4 CM模式。

此选项提供您选择是否开启或关闭内建 Thunderbolt™ 控制器。

此选项提供您进一步设置内建 Thunderbolt ^™ 控制器。

此选项提供您设置USB4 Host Router Class Code载入驱动程序。

▶ Auto 依据OSPM的USB支持决定驱动程序。

Intel USB4 Ver2加载 Intel® USB4 Ver2 驱动程序。

▶ PCIe 3 Slot 使用操作系统内建驱动程序。

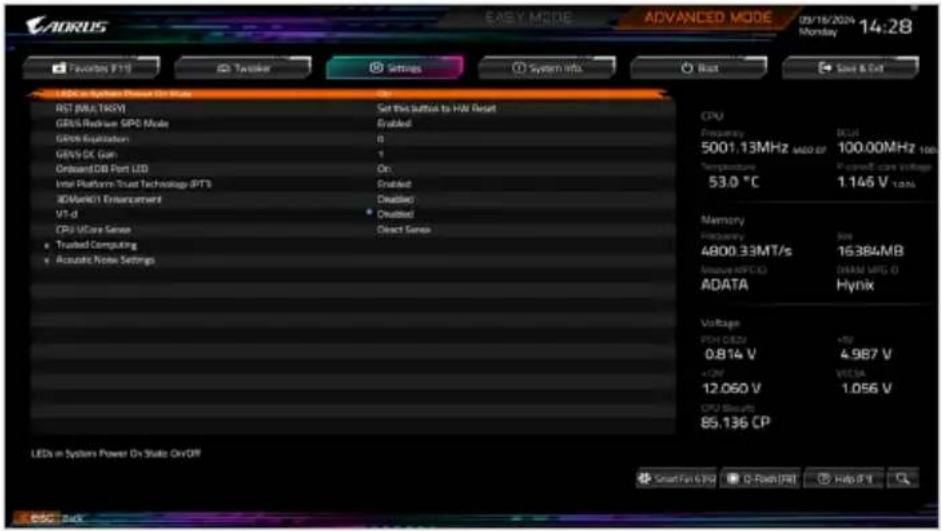

■ Miscellaneous

此选项提供您选择当系统开机时是否开启主板灯号的显示模式。

▶Off 当系统开机时，将会关闭您所设置的灯号模式。
▶ On 当系统开机时，将会开启您所设置的灯号模式。

RST (MULTIKEY) (设置系统重置按钮功能)

将按钮设置为进入BIOS程序设置程序功能。

此选项提供您选择是否开启GEN5 Redriver SIPO模式。

GEN5 Equilization

此选项提供您进行GEN5等化调整。

GEN5 DC Gain

此选项提供您设置GEN5直流增益值。

Onboard DB Port LED

此选项提供您选择当系统开机时是否开启主板纠错灯的灯号。

此选项提供您选择是否要开启Intel ^® PTT技术。

3DMark01 Enhancement

此选项提供您选择是否强化对早期硬件测试软件的测试性能。

VT-d (In虚拟化技术)

此选项提供您选择是否启动Intel® Virtualization for Directed I/O (虚拟化技术)。

CPU VCore Sense

此选项提供您选择检测CPU Vcore 的方式。

▶ MB Sense CPU Vcore电压检测值来自主板。

▶ Direct Sense CPU Vcore电压检测值来自CPU插座。

■ Trusted Computing

此选项提供您选择是否开启安全加密模块(TPM)功能。

■ Acoustic Noise Settings

此选项提供您针对抑制高频噪音问题调整相关设置。

■ Option Search (Hot Key: Alt-F)

此选项提供您使用关键字的查询特定BIOS选项的功能。您可以按及键进入"Option Search"画面，输入要查询选项的关键字再按键或点击"Search"即可。仅限输入英文关键字。

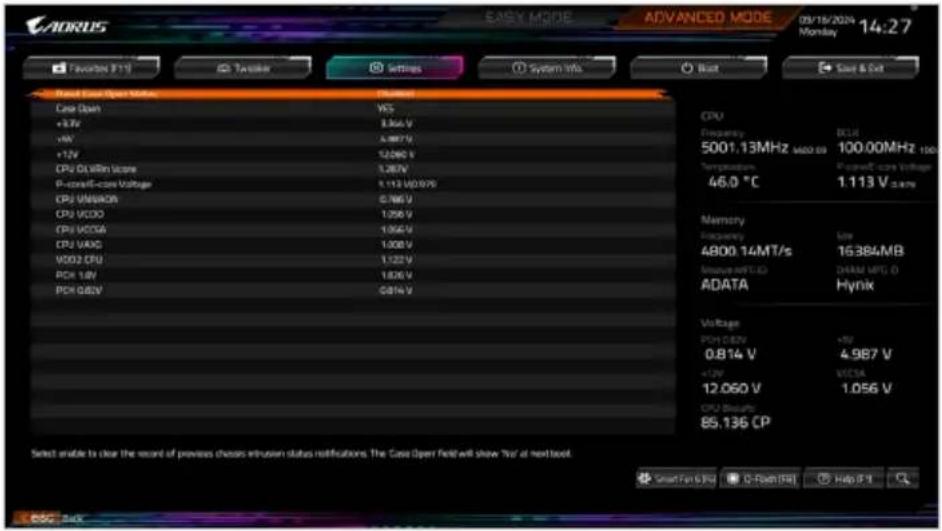

■ PC Health Status

▶Disabled 保留之前机箱被开启状况的记录。
▶Enabled 清除之前机箱被开启状况的记录。

Case Open (机箱被开启状况)

此栏位显示主板上的「CI针脚」通过机箱上的检测设备所检测到的机箱被开启状况。如果电脑机箱未被开启，此栏位会显示「NO」；如果电脑机箱被开启过，此栏位则显示「YES」。如果您希望清除先前机箱被开启状况的记录，请将「Reset Case Open Status」设为「Enabled」并重新开机即可。

+3.3V/+5V/+12V/CPU DLVRin Vcore/P-core/E-core Voltage/CPU VNNAON/CPU VCCIO/CPU VCCSA/CPU VAXG/VDD2 CPU/PCH1.8VPCH 0.82V (检测系统电压)

显示系统目前的各电压值。以上选项名称依所使用的CPU而有所不同。

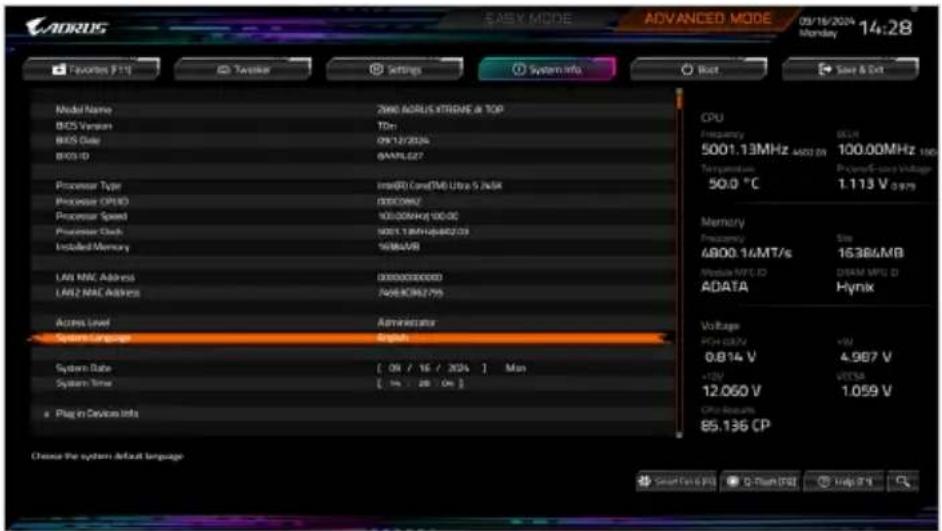

System Info. (系统信息)

AORUS SASY MODE ADVANCED MODE 09/18/2024 Monday 14:28 Favorites F11 Taylor Settings System info Reset Save & Cut Model Name 2660 ADRUS STRONG & TOP BOS Visions TDS: BOS Data 09/13/2024 BOS ID 8AM76.027 Processor Type Intel® CoreTM Ultra 5 Acceler Processor OP/IO 80000MHz Processor Speed 100.00M/s/100.00 Processor Clock 5001.18MH@4802/03 Installed Memory 56MnVR LAN MAC Address 00000000000 LAN2 MAC Address 7468GB62795 Access Level Administrator System Language English System Date [ 09 / 16 / 20% ] Max System Time [ 14 / 28 / 04 ] Plug in Devices Info CPU Frequency 5001.13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001.13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001.13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001.13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.0V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °E C. CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C. CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C. CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C. CPU Frequency 5001,13MHz 4402.1V Temperature 50.0 °C. CPU Frequency 5001, 4899.14MT/s 16386MB Medium WFC ID DREAM WFC ID ADATA Hynix Voltage PHD: 6kV VU: - 6kV 4.987 V + 6kV VUTSA 12.060 V 1.059 V On-Reserve 85.136 CP

此画面提供您主板型号及BIOS 版本等信息。您可以选择BIOS设置程序所要使用的语言或是设置系统时间。

Access Level (使用权限)

依登入的密码显示目前用户的权限 (若没有设置密码，将显示「Administrator」。管理员(Administrator)权限允许您修改所有BIOS设置。用户(User)权限仅允许修改部份您BIOS设置。

System Language (设置使用语言)

此选项提供您选择BIOS设置程序内所使用的语言。

System Date (日期设置)

设置电脑系统的日期，格式为「星期(仅供显示)/月/日/年」。若要切换至「月」、「日」、「年」栏位，可使用键，并使用键盘 VirginPage Up>或键切换至所要的数值。

System Time (时间设置)

设置电脑系统的时间，格式为「时：分：秒」。例如下午一点显示为「13:00:00」。若要切换至「时」、「分」、「秒」栏位，可使用键，并使用键盘 Virgin>或键切换至所要的数值。

此选项列出您所连接的PCI-E、M.2…等设备相关信息。

Q-Flash

此选项可以进入Q-Flash程序，以进行更新BIOS (Update BIOS)或备份目前的BIOS文件(Save BIOS)。

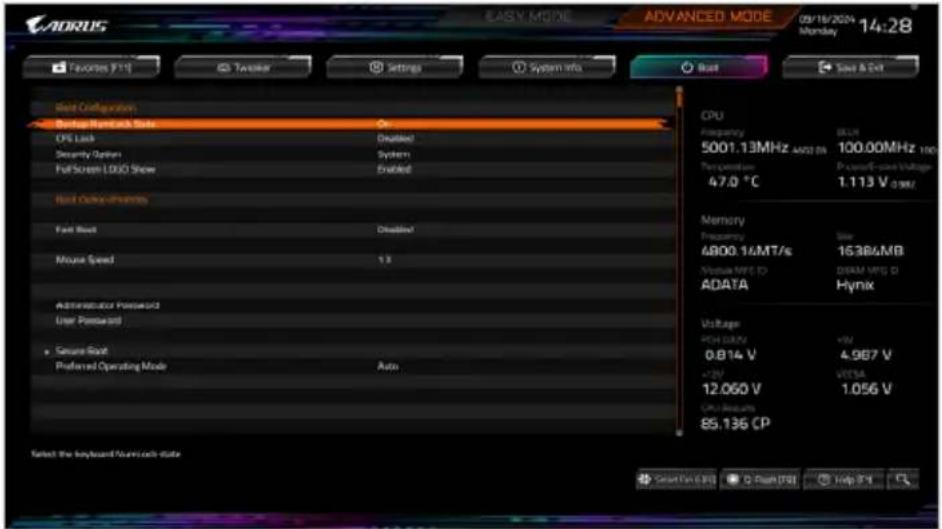

Boot (开机功能设置)

AORIS EASY MODE ADVANCED MODE 09/16/2024 Monday 14:28 Favorites F11 Taylor Settings System info Best Save & Exit Select Configuration Backup Band and Side On CPU Frequency 5001.13MHz A400.0V 100.00MHz Termination 47.0 °C 1.113 V 0 MHz Hard Audio-Preferences Fast Reset Disabling! Memory Frequency 4800.14MT/s 16384MB Medium WTC D DREAM VPG D ADATA Hynix ADATRA Voltage PCH 0.8V 4.987 V 0.814 V 4.987 V +2V VETSA 12.060 V 1.056 V Outback 85.136 CP User Password Secure Reset Preferred Operating Mode Auto Select the backyard Navicsoch data

Bootup NumLock State (开机时Num Lock键状态)

此选项提供您设置开机时键盘上键的状态。

CFG Lock

此选项提供您选择是否开启MSR 0xE2功能。

Security Option (检查密码方式)

此选项提供您选择是否在每次开机时都需输入密码，或仅在进入BIOS设置程序时才需输入密码。设置完此选项后请至「Administrator Password/User Password」选项设置密码。

▶ Setup 仅在进入BIOS设置程序时才需输入密码。
▶ System 无论是开机或进入BIOS设置程序均需输入密码。

Full Screen LOGO Show (显示开机画面功能)

此选项提供您选择是否在一开机时显示技嘉Logo。若设为「Disabled」，开机时将不显示Logo。

Boot Option Priorities (开机设备顺序设置)

此选项提供您从已连接的设备中设置开机顺序，系统会依此顺序进行开机。当您安装的是支持GPT格式的热插拔存储设备时，该设备前方会注明"UEFI"，若您想由支持GPT磁盘分割的系统开机时，可选择注明"UEFI"的设备开机。

或若您想安装支持GPT格式的操作系统, 例如Windows 11 64-bit, 请选择存放Windows 11 64-bit 安装光盘并注明为"UEFI"的光驱开机。

Fast Boot

此选项提供您是否启动快速开机功能以缩短进入操作系统的时间。

SATA Support

Last Boot SATA Devices Only 关闭除了前次开机硬盘以外的所有SATA设备至操作系统启动完成。

▶ All SATA Devices 在操作系统下及开机自我测试(POST)过程中，所有SATA设备都可使用。此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

NVMe Support

此选项提供您选择是否支持NVMe设备快速开机功能。

此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

UFS Support

此选项提供您选择是否支持UFS设备快速开机功能。

此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

USB Support

▶ Disabled 关闭所有USB设备至操作系统启动完成。
▶ Full Initial 在操作系统下及开机自我测试(POST)过程中，所有USB设备都可使用。
▶ Partial Initial 关闭部分USB设备至操作系统启动完成。

此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

▶▶ Disable Link 关闭网络开机功能支持。

▶Enabled 启动网络开机功能支持。

此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

Redirection Support

此选项提供您选择是否支持开启或关闭重新定向功能。

此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

Pei Display Support

设为「Disabled」时，会先省略Intel Pei Graphic driver。

此选项只有在「Fast Boot」设为「Enabled」时，才能开放设置。

Mouse Speed

此选项提供您选择鼠标指标移动的速度。

Administrator Password (设置管理员密码)

此选项可让您设置管理员的密码。在此选项按键，输入要设置的密码，BIOS会要求再输入一次以确认密码，输入后再按键。设置完成后，当一开机时就必需输入管理员或用户密码才能进入开机程序。与用户密码不同的是，管理员密码允许您进入BIOS设置程序修改所有的设置。

User Password (设置用户密码)

此选项可让您设置用户的密码。在此选项按键，输入要设置的密码，BIOS会要求再输入一次以确认密码，输入后再按键。设置完成后，当一开机时就必需输入管理员或用户密码才能进入开机程序。用户密码仅允许您进入BIOS设置程序修改部份选项的设置。

如果您想取消密码，只需在原来的选项按后，先输入原来的密码，接着BIOS会要求输入新密码，直接键，即可取消密码。

注意！设置User Password之前，请先完成Administrator Password的设置。

- Secure Boot

此选项提供您选择是否启动Secure Boot功能及调整相关设置。

此选项提供您选择进入BIOS设置程序时主画面为Easy Mode或Advanced Mode。「Auto」则为上一次进入BIOS时的模式。

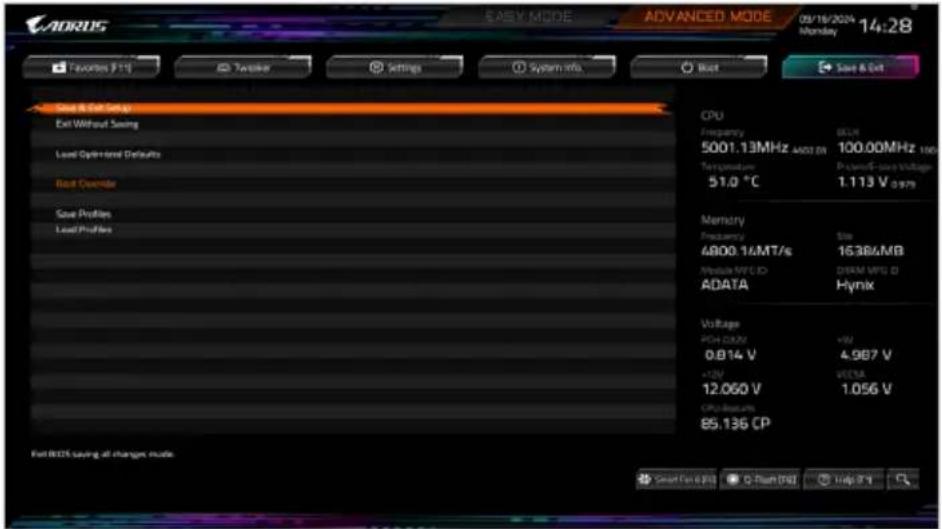

Save & Exit (存储设置值并结束设置程序)

在此选项按然后再选择「Yes」即可存储所有设置结果并离开BIOS设置程序。若不想存储，选择「No」或按键即可回到主画面中。

Exit Without Saving (结束设置程序但不存储设置值)

在此选项按然后再选择「Yes」，BIOS将不会存储此次修改的设置，并离开BIOS设置程序。选择「No」或按键即可回到主画面中。

Load Optimized Defaults (载入最佳化预设值)

在此选项按然后再选择「Yes」，即可载入BIOS出厂预设值。执行此功能可载入BIOS的最佳化预设值。此设置值较能发挥主板的运行性能。在更新BIOS或清除CMOS数据后，请务必执行此功能。

Boot Override (选择立即开机设备)

此选项提供您选择要立即开机的设备。此选项下方会列出可开机设备，在您要立即开机的设备上按，并在要求确认的信息出现后选择「Yes」，系统会立刻重开机，并从您所选择的设备开机。

Save Profiles (存储设置文件)

此功能提供您将设置好的BIOS设置值存储成一个CMOS设置文件(Profile)，最多可设置八组设置文件(Profile 1-8)。选择要存储目前设置于Profile 1\~8其中一组，再按即可完成设置。或您也可以选择「Select File in HDD/FDD/USB」，将设置文件复制到您的存储设备。

Load Profiles (载入设置文件)

系统若因运行不稳定而重新载入BIOS出厂预设值时，可以使用此功能将预存的CMOS设置文件载入，即可免去再重新设置BIOS的麻烦。请在要载入的设置文件上按即可载入该设置文件数据。您也可以选择「Select File in HDD/FDD/USB」，从您的存储设备复制到其它设置文件，或载入BIOS自动存储的设置文件(例如前一次良好开机状态时的设置值)。
