Tempest GP27U - 显示器 CM Storm - 免费用户手册

产品类型	游戏显示器
品牌	CM Storm (酷冷至尊)
型号	Tempest GP27U
屏幕尺寸	27英寸 (68.6厘米)
原生分辨率	3840 x 2160 (4K UHD)
面板类型	IPS
刷新率	160 Hz
响应时间	1毫秒 (GtG)
典型亮度	400 cd/m²
视角	178°水平 / 178°垂直
接口	2x HDMI 2.1, 1x DisplayPort 1.4, 1x USB-C (65W供电), 2x USB-A 3.0, 耳机插孔
技术	FreeSync Premium Pro, HDR10, 不闪屏, 低蓝光
电源	内置电源适配器, 100-240V, 50-60Hz
功耗 (典型/待机)	60W / <0.5W
含支架尺寸 (长 x 高 x 深)	614 x 455 x 220 毫米
含支架重量	6.5 千克
人体工学调节	倾斜, 旋转, 枢轴, 升降 (130毫米)
VESA兼容	100 x 100 毫米
内置扬声器	2 x 2 W
保养与清洁	使用柔软干布清洁。请勿使用磨蚀性清洁剂或溶剂。
安全注意事项	需要适当通风。避免潮湿环境。使用正确接地的电源插座。
备件与可维修性	请联系CM Storm售后服务获取备件。可维修性指数请查阅官方网站。

常见问题 - Tempest GP27U CM Storm

如何在Tempest GP27U上调节亮度和对比度？

使用显示器背面的按钮进入OSD菜单。导航至'图像'，然后根据您的偏好调节亮度和对比度。

要享受4K 160Hz，应使用哪种DisplayPort或HDMI线缆？

要达到4K 160Hz分辨率，请使用HDMI 2.1线缆或带宽足够的DisplayPort 1.4线缆。标准DisplayPort 1.4线缆也可用。

如何在显示器上启用FreeSync技术？

确保在显示器的OSD中启用了FreeSync（'游戏'菜单 -> 'FreeSync Premium'）。然后在AMD或NVIDIA（兼容G-Sync）显卡的显示设置中启用该功能。

显示器有内置扬声器吗？

是的，Tempest GP27U内置两个2瓦扬声器。音质对于基本使用来说可以接受，但为了最佳体验，请使用耳机或外部音箱。

如何在不损坏屏幕的情况下清洁？

关闭显示器并拔掉电源。使用稍微湿润（清水）的柔软无绒布。切勿使用化学清洁剂、酒精或湿巾。轻轻擦拭，不要按压。

我可以将此显示器用于PlayStation 5等游戏主机吗？

是的，Tempest GP27U通过其HDMI 2.1接口与游戏主机兼容。通过适当设置，您可以在PS5和Xbox Series X上享受4K 120Hz。

如果屏幕无法开启怎么办？

检查电源线是否插好，电源插座是否正常工作。确保电源按钮已按下。如果问题仍然存在，拔掉显示器电源30秒后重新插上。

如何恢复出厂设置？

进入OSD菜单，找到'配置'或'设置'，然后选择'重置'或'恢复出厂设置'。确认后所有设置将恢复默认。

显示器支持HDR吗？如何启用？

是的，它支持HDR10。在Windows中启用HDR（设置 > 显示 > HDR）或在显示器的OSD菜单中（图像 > HDR）启用。确保使用兼容的HDR内容。

显示器含支架的重量是多少？

Tempest GP27U含支架重约6.5千克。请确保您的桌面或壁挂支架（VESA 100x100毫米标准）能够承受此重量。

用户手册 Tempest GP27U CM Storm

Cooler Master 27" 游戏显示器

用户手册

电子电气产品有害物质限制使用标识要求....2

重要安全说明....3

包装内容....4

安装显示器支架/底座....5

调整显示器....7

挂墙安装说明....8

外部控制按钮....9

主菜单....10

输入信号选择....10

图片设置....10

色彩调整....11

游戏设置....11

高级....12

系统....12

规格....13

支持的时序....14

电脑时序....14

视频时序....17

产品外形尺寸....18

要求与安全须知

FCC 安全须知

本产品已经过测试，证明符合FCC规章第15部分有关B类数字设备的限制。这些限制旨在提供合理的保护，防止在居住环境中安装时出现有害干扰。本产品会产生、使用和辐射射频能量。如果未按照说明进行安装和使用，可能会对无线电通信产生有害干扰。但是，我们无法保证在特定安装中不会产生干扰。如果本产品对无线电或电视接收产生有害干扰（可通过打开或关闭设备来确定），用户可以尝试采取以下一项或多项措施来消除干扰：

• 重新调整接收天线的角度和位置。
• 增加设备和接收器之间的距离。
• 将设备连接到与接收器不同的电源插座上。
  ·咨询经销商或专业的广播/电视技术人员以寻求帮助。

CE 符合性声明

酷冷至尊科技有限公司在此声明，本显示器符合以下主要标准和其他相关条款：

EMC 指令 2014/30/EU，低电压指令 2014/35/EU，RoHS 指令 2011/65/EU 和确立能源相关产品生态设计要求的框架的指令 2009/125/EC。

备注：

为防止对显示器造成损坏,请勿通过支撑底座抬起显示器。

备注：屏蔽电缆

为符合 EMC 要求，本产品与任何其他计算机设备之间的连接必须使用屏蔽电缆。

备注：

本显示器专门用于显示从电子设备中获取的视频和图像信息。

备注：外围设备

只有经过认证且符合有关 B 类数字设备的限制的外围设备（I/O 设备、终端设备、打印机等）才能与本产品一起出售。

如果本产品与任何其他未经认证的外围设备一同使用，可能会对无线电和电视接收产生干扰。

警告

未经原制造商许可而擅自更改或修改设备,均有可能导致用户失去操作本设备的权利。此类授权由联邦通信委员会授予。

使用要求

本产品符合 FCC 规章第 15 部分的限制。操作本产品时，请满足以下两个要求：(1)本产品不得产生有害干扰；(2)本产品必须接受收到的任何干扰信号，包括可能导致意外操作的干扰。

以下当地制造商/进口商对本声明负责。

产品名称：液晶显示器

型号：GP27-FUS

公司名称：北美 - CMI USA, Inc.

地址：1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

电话号码：[phone]

备注：加拿大用户

本 B 类数字设备符合加拿大 ICES-003 规范。

如果产品及其包装上出现这个标志，表明该产品不能与其他家庭垃圾一起处理。您必须将废旧设备送到指定的回收废旧电子电气设备的回收中心。在废旧设备处理过程中，对资源进行适当的分类和回收，有助于保护自然资源，确保资源回收能够保护人类健康和环境。有关处理废旧设备的回收中心的详细信息，请咨询当地市政办公室、清洁服务机构或购买产品的商店。

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴联苯醚(PBDE)
外壳	○	○	○	○	○	○
电路板组件*	×	○	○	○	○	○
电源线/适配器	×	○	○	○	○	○
外部信号连接线	×	○	○	○	○	○
液晶面板	×	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

限用物質含有情況標示聲明書

在一块抹布上喷上无溶剂的清洁液，轻轻地擦拭清洁屏幕。

1. 不要将液晶显示器放在靠近窗户的地方。暴露在雨水、潮湿气体或阳光下会对显示器造成严重损害。

2. 不要对液晶屏幕施加压力。过大的压力可能会导致显示器的永久性损坏。

3. 不要自行拆下盖子或其他东西来维修本设备。

应由授权的技术人员进行任何性质的维修。

1. 将液晶显示器存放在温度为 -20^ 至 60^ C（ -4^ 至 140^ F）的房间内。

将液晶显示器存放在此温度范围之外可能会导致永久性损坏。

1. 如果出现以下任一情况，请立即拔掉显示器的插头，并致电授权技术人员。

- 显示器与电脑连接的信号线磨损或损坏。

- 液体溅到液晶显示器上或显示器暴露在雨中。

- 液晶显示器或外壳损坏。

包装内容

A B C

电源线（选配） HDMI 线（选配） DP 线（选配）
GHI

底座螺丝 (用于安装底座和支架)
Type C 线 (选配)

集线夹 (用于固定在支架后面的线材)
J

K

USB Type A 转 B 线（选配） (电脑与显示器数据传输)
适配器

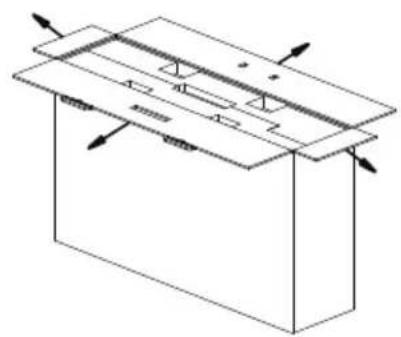

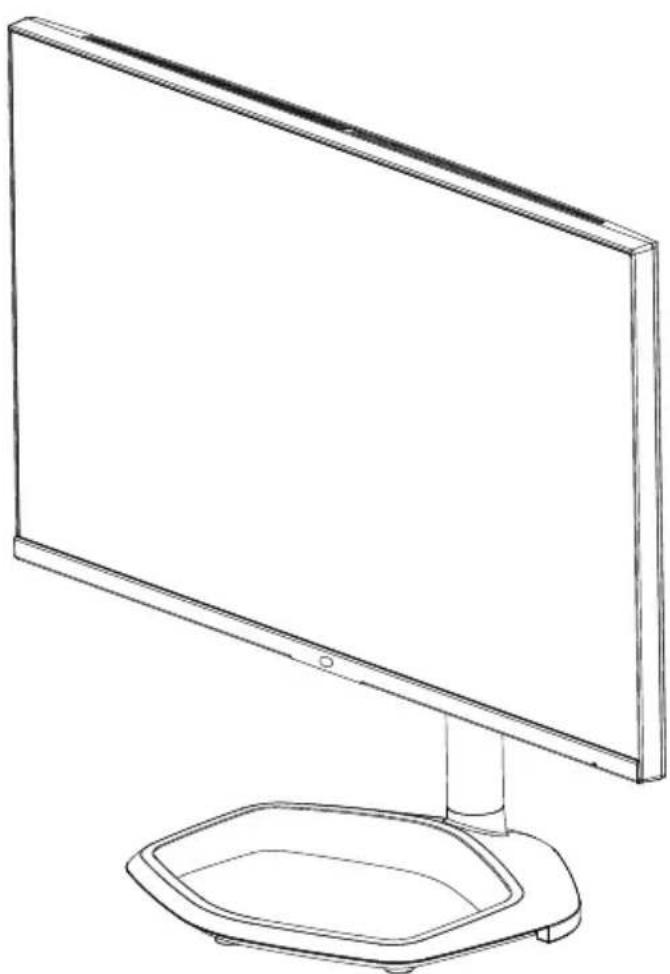

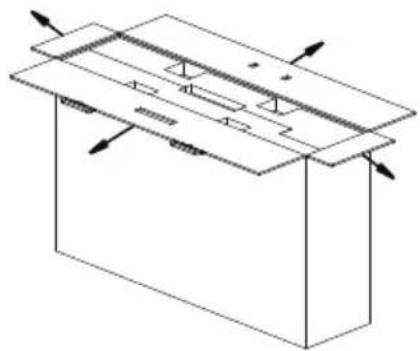

安装显示器支架/底座

1

• 为了获得最佳效果，我们建议您正对显示器，然后根据自己的需要进行调整。
• 确保显示器直立地安装在支撑底座上。
• 调整显示器的视角时，不要触摸屏幕，并且要抓住显示器的底座，以防止显示器倾倒。

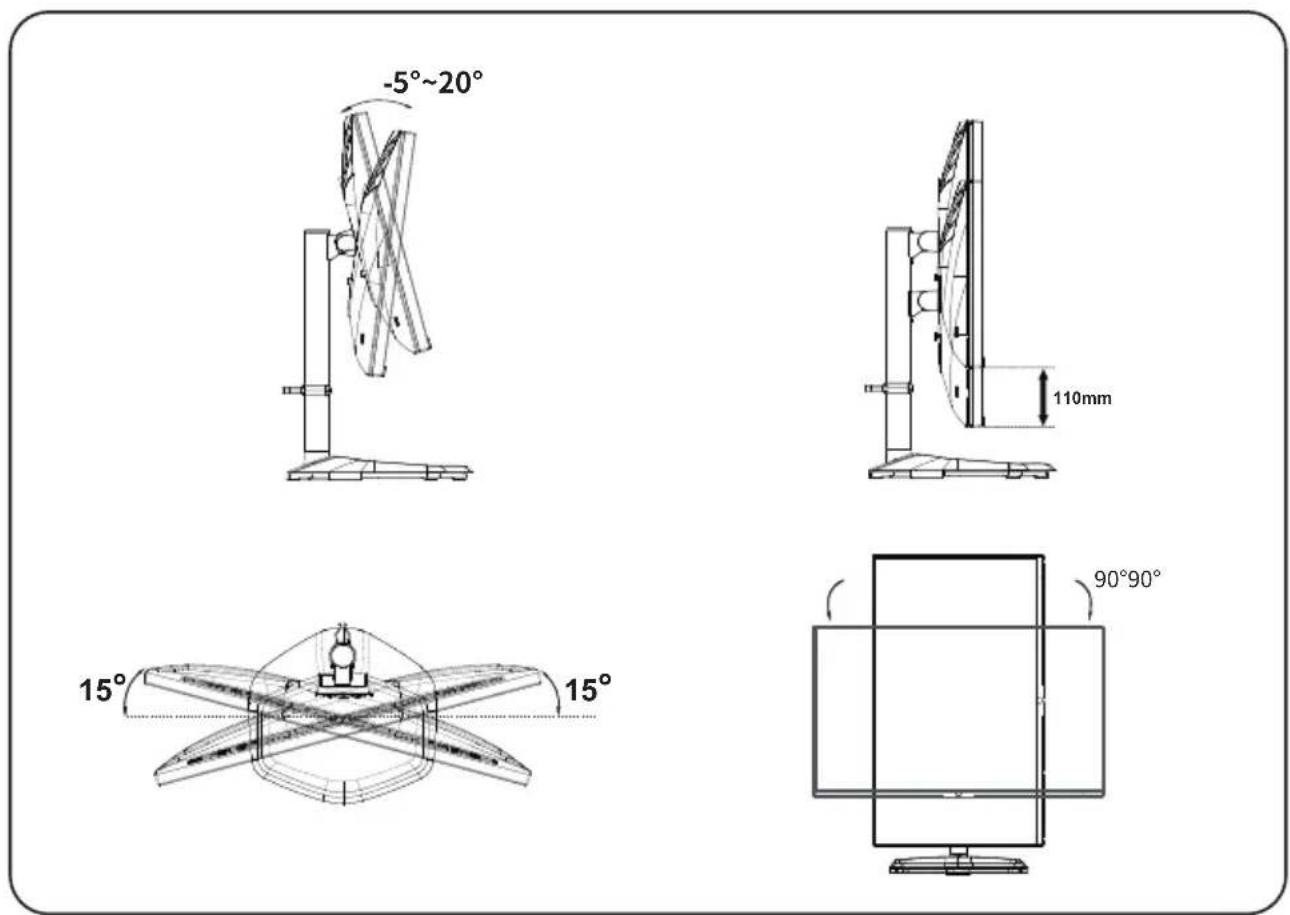

-5°~20°

110mm

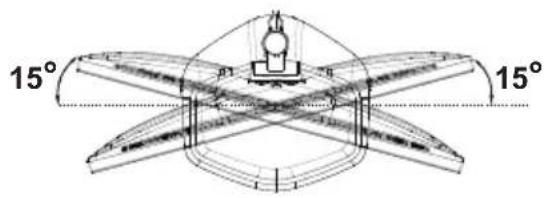

15° 15°

90°90°

挂墙安装说明

1

当 OSD 菜单被激活时，上移/下移/左移/右移拖动按钮来调整您需要的设置。

完成后，您可以拖动按钮返回到上一级，或使用按钮退出来关闭 OSD 菜单。

备注：电源指示灯；

绿色 = 开启;

橙色 = 省电。

OSD 菜单和 OSD 快速菜单符号的解释及其功能用途说明如下。

以下内容仅供一般性参考。实际产品规格可能有所不同。

按键功能介绍

初始状态:

摇杆向上	信源选择
摇杆向下	KVM
摇杆向左	游戏辅助
摇杆向右	情景模式
按下摇杆	短按开机或打开菜单/长按3秒关机

进入 OSD 菜单:

摇杆向上	同级菜单向上移动/数值增加
摇杆向下	同级菜单向下移动/数值减少
摇杆向左	返回上一级菜单
摇杆向右	进入下一级菜单
按下摇杆	短按关闭菜单/长按3秒关机

	同级菜单向上、下、左、右移动
	返回上一级菜单
	进入下一级菜单

主菜单：

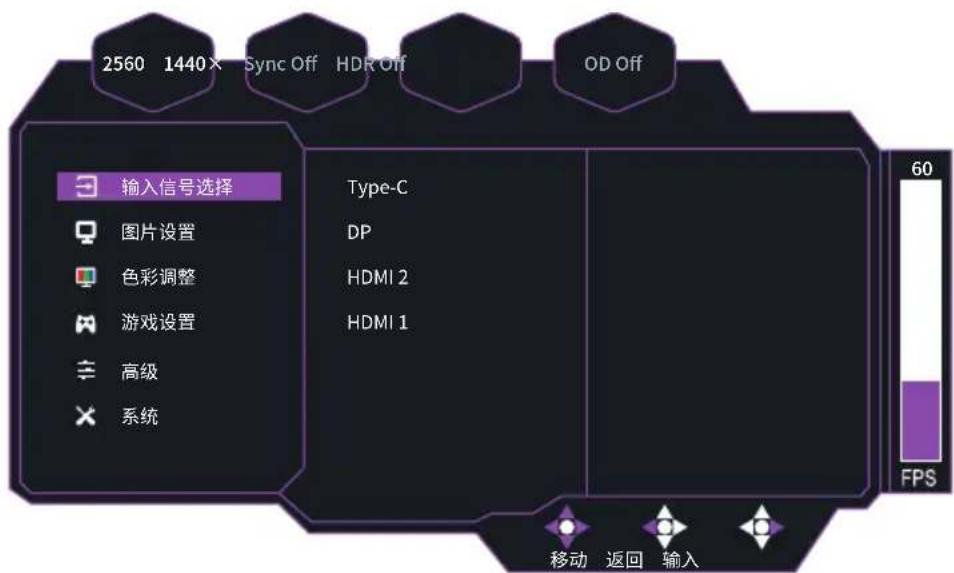

【输入信号选择】

2560 1440 X Sync Off HDR Off OD Off 输入信号选择 图片设置 色彩调整 游戏设置 高级 系统 Type-C DP HDMI 2 HDMI 1 60 FPS 移动 返回 输入

- 进入输入选择菜单切换输入信号

■ Type-C：最大支持输入信号 3840×2160@160Hz。
■ DP：最大支持输入信号 3840×2160@160Hz。
■ HDMI 1、2：最大支持输入信号 3840×2160@160Hz。

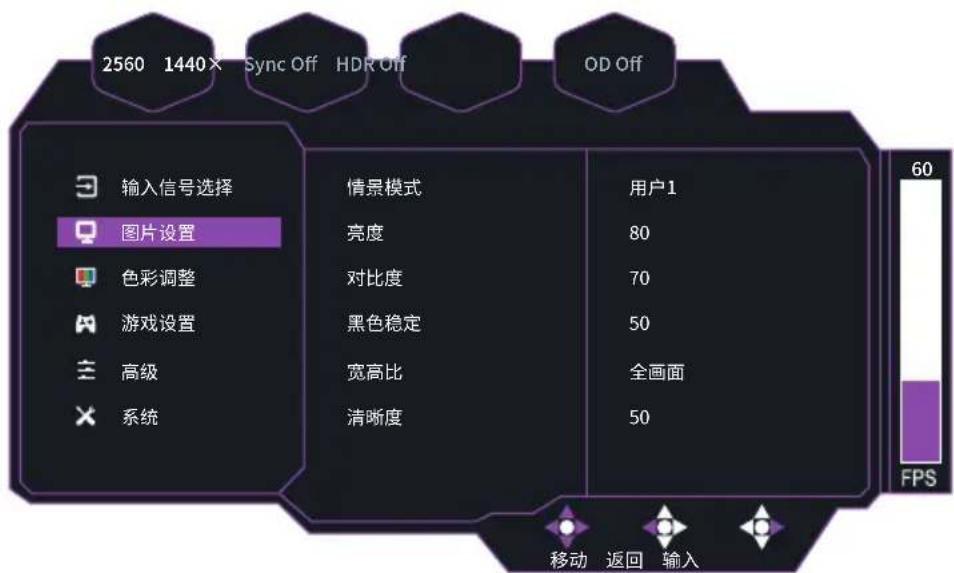

【图片设置】

2560 1440X Sync Off HDR Off QD Off 输入信号选择 图片设置 色彩调整 游戏设置 高级 系统 情景模式 亮度 对比度 黑色稳定 宽高比 清晰度 用户1 80 70 50 全画面 50 60 FPS 移动 返回 输入

- 进入图片设置菜单，调整不同的图片模式

■ 情景模式：提供不同的情景模式。
■ 亮度：可在 0 到 100 之间调节背光亮度。
■ 对比度：可在 0 到 100 之间调整对比度级别。
■ 黑色稳定：以照亮黑暗区域为目标，而不过度曝光较亮的区域，其设置值在 0 到 100 之间。
■ 宽高比：可以调整屏幕的长宽比。
■ 清晰度：可在 0 到 100 之间调节显示清晰度。

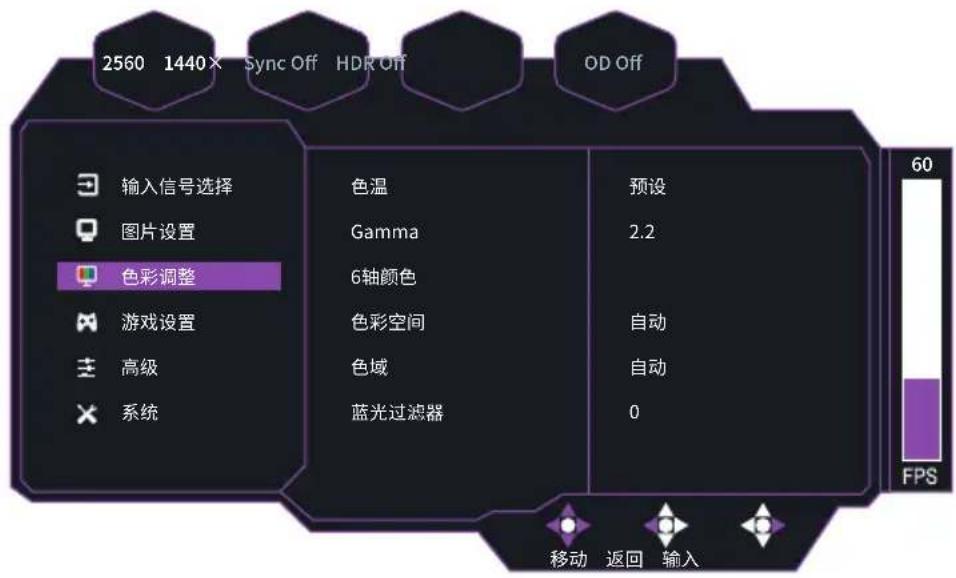

【色彩调整】

2560 1440 X Sync Off HDR Off OD Off 输入信号选择 色温 预设 图片设置 Gamma 2.2 色彩调整 6轴颜色 游戏设置 色彩空间 自动 高级 色域 自动 系统 蓝光过滤器 0 移动 返回 输入 60 FPS

- 进入色彩调节菜单，调整理想的色彩模式

■ 色温：可在冷色调，偏蓝色调，预设，暖色调和用户模式之间进行选择设置。
■ Gamma：可在 1.8，2.0，2.2，2.4 和 2.6 之间调整 Gamma 曲线。
■ 6 轴颜色：调整色调和饱和度功能。
■ 色彩空间：可在自动模式、RGB 模式和 YUV 模式之间调整。
■ 色域：在自动、sRGB、Adobe RGB、DCI-P3 和 BT 2020 之间转换颜色空间。
■ 蓝光过滤器：利用低蓝光技术，减少显示器上有害的低蓝光光线的发射，以保护您的眼睛，可在 0 到 100 之间调整蓝光滤镜的设置值。

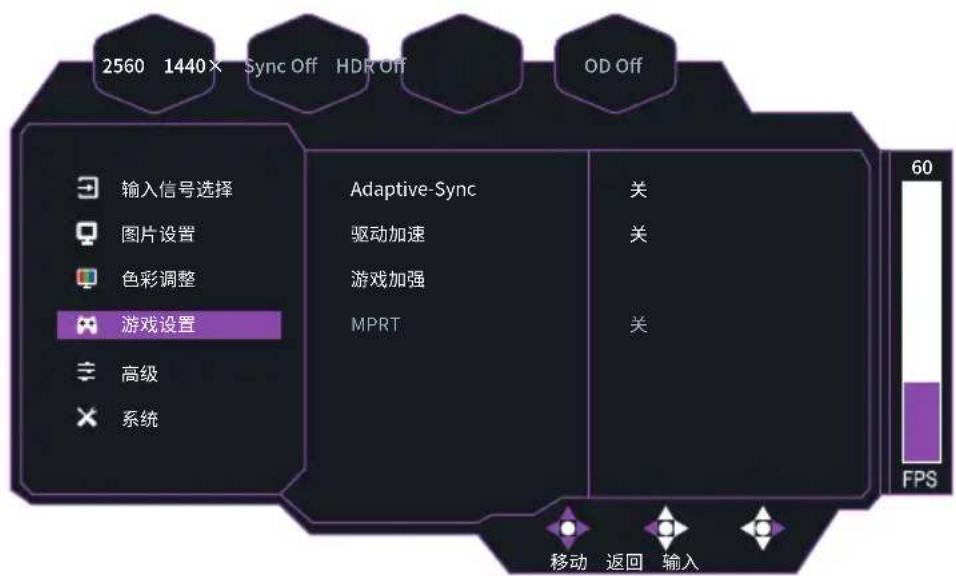

【游戏设置】

2560 1440 Sync Off HDR Off OD Off 输入信号选择 图片设置 色彩调整 游戏设置 高级 系统 Adaptive-Sync 驱动加速 游戏加强 MPRT 关 关 关 60 FPS 移动 返回 输入

- 进入游戏设置菜单，调整理想的游戏模式

■ Adaptive-Sync：打开或关闭 Adaptive-Sync 功能。
■ 驱动加速：关，正常，高级，超快，动态和用户模式可用于加速响应时间。
■ 游戏加强：游戏加强功能，包括计时器、准心和 FPS 计数器。

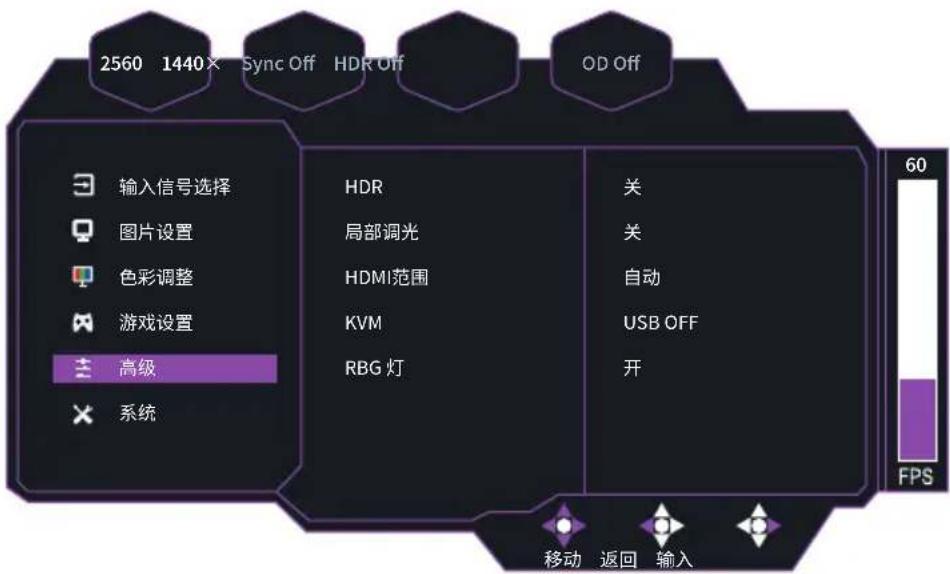

【高级】

2560 1440X Sync Off HDR Off 输入信号选择 图片设置 色彩调整 游戏设置 高级 系统 HDR 局部调光 HDMI范围 KVM RBG 灯 关 关 自动 USB OFF 开 60 FPS 移动 返回 输入

- 进入高级菜单，选择理想的高级模式

■ HDR: 可选择 HDR 功能关闭或自动调整。
■ 局部调光：局部调光可选择关闭或低、中、高模式。
■ HDMI 范围：HDMI 范围可选择自动、全范围或有限范围。
■ KVM: KVM 接入口选择。
■ RGB 灯：打开或关闭 RGB 灯效。

【系统】

2560 1440× Sync Off HDR Off OD Off 输入信号选择 语言 简体中文 图片设置 OSD设置 色彩调整 音频调整 游戏设置 信息 高级 电源指示灯 开 系统 休眠 关 USB升级 移动 返回 输入 60 FPS

- 进入系统菜单，选择想要的设置

■ 语言：支持英语、简体中文、繁体中文、韩语、日语、西班牙语、法语、德语、意大利语、越南语、俄语、芬兰语。
■ OSD 设置：OSD 菜单显示位置调整。
■ 音频调整：可选择静音或在 0 到 100 之间调节音量。
■ 信息：查看机器的分辨率、帧率、HDR、Adaptive-Sync、水平频率和时钟频率等基本信息。
■ 电源指示灯：开启或关闭电源指示灯。
■ 休眠：可选 30 分钟，45 分钟或 60 分钟后休眠。
■ USB 升级：后续维护或更新软件使用。
■ 复位：将设置恢复为默认值。

规格

LCD面板	尺寸		27"
	像素间距		0.1552(水平)×0.1552(垂直)mm
	亮度		600nits(Typ.)
	对比度		1000:1(Typ.)
	视角		178°(水平)178°(垂直)
	响应时间		1ms
显示色彩			10.7亿色
最高显示频率(分辨率H*V/Fv)			3840×2160@160Hz(HDMI&DP&Type-c)
功耗	开机		47.7W**
	待机		≤0.5W
	关机		≤0.3W
输入/输出连接器			HDMI×2DP×1Type-C×1(PD 5V-3A 9V-3A 12V-3A 15V-3A 20V-4.5A)USB-A×2USB-B×1耳机插孔×1
输入视频信号			HDMI信号(仅适用于HDMI型号)DP信号(仅适用于DP型号)TYPE C信号(仅适用于TYPE C型号)
扬声器			3W×2
适配器			24V---10A
环境条件			工作温度:0℃~40℃储存温度:-20℃~60℃工作湿度:20%~85%

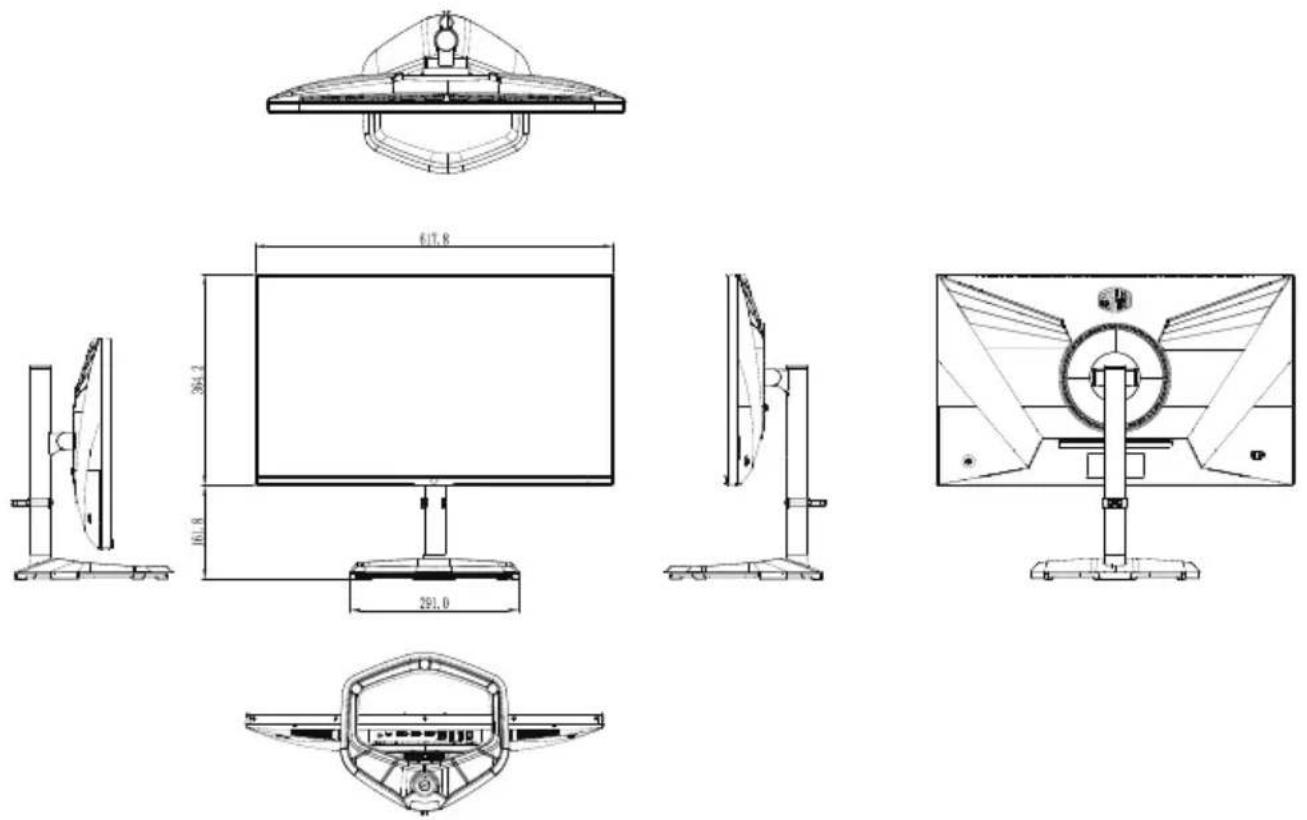

显示器尺寸(W×D×H)			617.8×273.7×525.9mm(含支臂/底座)617.8×64.8×364.2mm(不含支臂/底座)
箱子尺寸(W×D×H)			830×215×500mm
重量(净重)			5.1kg/台(含支臂/底座)3.53kg/台(不含支臂/底座)
显示器规格			可倾斜度:-5°~20°左右旋转:-15°~15°垂直旋转:0°±90°高度:0~110mm
符合性R38755[Raccolta CartaHIGH-DEFINITION MULTIMEDIA INTERFACEHDMI,HDMI高清多媒体接口,HDMI外观商标和HDMI徽标是HDMI Licensing Administrator,Inc.的商标或注册商标。

Raccolta Carta
*规格如有变化，恕不另行通知。
**测量屏幕亮度为 200 尼特，无音频/USB/读卡器连接。
如果在显示器使用方面您有任何问题，请访问：
https://www.coolermaster.com/warranty

支持的时序

【电脑时序】

模式	分辨率 水平频率(Khz)		垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
VGA	640*480@59Hz	31.463	59.9286	25.17	○	○	○	○
	640*480@60Hz	31.5	60	25.2	○	○	×	×
		31.4625	59.9286	25.17	×	×	○	○
	640*480@72Hz	37.861	72.8088	31.5	○	○	○	○
	640*480@75Hz	37.5	75	31.5	○	○	○	○
	640*480@119Hz	269.73	119.88	1186.81	×	×	○	○
	640*480@120Hz	269.73	119.88	1186.81	×	×	○	○
	640*480@144Hz	318.384	144	1273.54	×	×	○	○
	640*480@160Hz	349.6	160	1398.4	×	×	○	○
	720*480@59Hz	31.469	59.9401	27	○	○	○	○
	720*480@60Hz	31.492	59.9845	27.02	○	○	○	○
	720*480@119Hz	269.73	119.88	1186.81	×	×	○	○
	720*480@120Hz	269.73	119.88	1186.81	×	×	○	○
	720*480@144Hz	318.384	144	1273.54	×	×	○	○
	720*480@160Hz	349.6	160	1398.4	×	×	○	○
SVGA	800*600@59Hz	134.864	59.9394	593.4	○	○	○	○
	800*600@60Hz	37.879	60.3165	40	○	○	○	○
	800*600@72Hz	48.077	72.1876	50	○	○	○	○
	800*600@75Hz	46.875	75	49.5	○	○	○	○
	800*600@119Hz	269.73	119.88	1186.81	×	×	○	○
	800*600@120Hz	269.73	119.88	1186.81	×	×	○	○
	800*600@144Hz	318.384	144	1273.54	×	×	○	○
	800*600@160Hz	349.6	160	1398.4	×	×	○	○
	1024*768@59Hz	134.864	59.9394	593.4	○	○	○	○
	1024*768@60Hz	48.363	60.0038	65	○	○	○	○
	1024*768@70Hz	56.476	70.0694	75	○	○	○	○
	1024*768@75Hz	60.023	75.0286	78.75	○	○	○	○
	1024*768@119Hz	269.73	119.88	1186.81	×	×	○	○
	1024*768@120Hz	269.73	119.88	1186.81	×	×	○	○
	1024*768@144Hz	318.384	144	1273.54	×	×	○	○
	1024*768@160Hz	349.6	160	1398.4	×	×	○	○
WSXGA+	1680*1050@59Hz	134.864	59.9394	593.4	○	○	○	○
	1680*1050@60Hz	65.29	59.9543	146.25	○	○	○	○
	1680*1050@119Hz	269.73	119.88	1186.81	×	×	○	○
	1680*1050@120Hz	113.424	119.986	245.5	○	○	○	○
	1680*1050@144Hz	318.384	144	1273.54	×	×	○	○
	1680*1050@160Hz	349.6	160	1398.4	×	×	○	○
模式	分辨率 水平频率	(Khz)	垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
VESA	1152*864@59Hz	134.864	59.9394	593.4	○	○	○	○
	1152*864@60Hz	134.864	59.9394	593.4	○	○	○	○
	1152*864@75Hz	67.5	75	108	○	○	○	○
	1152*864@119Hz	269.73	119.88	1186.81	×	×	○	○
	1152*864@120Hz	269.73	119.88	1186.81	×	×	○	○
	1152*864@144Hz	318.384	144	1273.54	×	×	○	○
	1152*864@160Hz	349.6	160	1398.4	×	×	○	○
	1280*720@50Hz	37.5	50	74.25	○	○	○	○
	1280*720@59Hz	44.952	59.9354	74.17	○	○	○	○
	1280*720@60Hz	45	60	74.25	○	○	○	○
	1280*720@119Hz	269.73	119.88	1186.81	×	×	○	○
	1280*720@120Hz	269.73	119.88	1186.81	×	×	○	○
	1280*720@144Hz	318.384	144	1273.54	×	×	○	○
	1280*720@160Hz	349.6	160	1398.4	×	×	○	○
SXGA	1280*1024@59Hz	134.864	59.9394	593.4	○	○	○	○
	1280*1024@60Hz	63.981	60.0197	108	○	○	○	○
	1280*1024@75Hz	79.976	75.0247	135	○	○	○	○
	1280*1024@119Hz	269.73	119.88	1186.81	×	×	○	○
	1280*1024@120Hz	269.73	119.88	1186.81	×	×	○	○
	1280*1024@144Hz	318.384	144	1273.54	×	×	○	○
	1280*1024@160Hz	349.6	160	1398.4	×	×	○	○
	1366*768@59Hz	134.864	59.9394	593.4	○	○	○	○
	1366*768@60Hz	55.935	59.8874	106.5	○	○	×	×
		65.3392	59.9993	146.36	×	×	○	○
	1366*768@119Hz	269.73	119.88	1186.81	×	×	○	○
	1366*768@120Hz	269.73	119.88	1186.81	×	×	○	○
	1366*768@144Hz	318.384	144	1273.54	×	×	○	○
	1366*768@160Hz	349.6	160	1398.4	×	×	○	○
WXGA+	1440*900@59Hz	134.864	59.9394	593.4	○	○	○	○
	1440*900@60Hz	55.935	59.8874	106.50	○	○	×	×
		65.3392	59.9993	146.36	×	×	○	○
	1440*900@119Hz	269.73	119.88	1186.81	×	×	○	○
	1440*900@120Hz	269.73	119.88	1186.81	×	×	○	○
	1440*900@144Hz	318.384	144	1273.54	×	×	○	○
	1440*900@160Hz	349.6	160	1398.4	×	×	○	○
	1600*900@59Hz	134.864	59.9394	593.4	○	○	○	○
	1600*900@60Hz	60	60	108	○	○	○	○
	1600*900@119Hz	269.73	119.88	1186.81	×	×	○	○
	1600*900@120Hz	269.73	119.88	1186.81	○	○	○	○
模式	分辨率 水平频率(Khz)		垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
WXGA+	1600*900@144Hz	318.384	144	1273.54	x	x	o	o
	1600*900@160Hz	349.6	160	1398.4	x	x	o	o
	1600*1200@59Hz	134.864	59.9394	593.4	o	o	o	o
	1600*1200@60Hz	134.864	59.9394	593.4	o	o	o	o
	1600*1200@119Hz	269.73	119.88	1186.81	x	x	o	o
	1600*1200@120Hz	182.997	119.998	497.75	o	o	x	x
		269.73	119.88	1186.81	x	x	o	o
	1600*1200@144Hz	318.384	144	1273.54	x	x	o	o
	1600*1200@160Hz	349.6	160	1398.4	x	x	o	o
FHD	1920*1080@50Hz	56.25	50	148.5	o	o	o	o
	1920*1080@59Hz	67.432	59.9394	148.35	o	o	o	o
	1920*1080@60Hz	67.5	60	148.5	o	o	o	o
	1920*1080@119Hz	134.864	119.879	296.7	o	o	o	o
	1920*1080@120Hz	135	120	297	o	o	o	o
	1920*1080@144Hz	318.384	144	1273.54	x	x	o	o
	1920*1080@160Hz	349.6	160	1398.4	x	x	o	o
	1920*1200@59Hz	134.864	59.9394	593.4	o	o	o	o
	1920*1200@60Hz	67.5	60	148.5	o	o	o	o
	1920*1200@119Hz	134.864	119.879	296.7	x	x	o	o
	1920*1200@120Hz	182.997	119.998	497.75	o	o	x	x
		269.73	119.88	1186.81	x	x	o	o
	2048*1536@144Hz	318.384	144	1273.54	x	x	o	o
	2048*1536@160Hz	349.6	160	1398.4	x	x	o	o
	2048*1536@59Hz	134.864	59.9394	593.4	o	o	o	o
	2048*1536@60Hz	135	60	594	o	o	o	o
	2048*1536@119Hz	134.864	119.879	296.7	x	x	o	o
	2048*1536@120Hz	135	120	297	x	x	o	o
	2048*1536@144Hz	318.384	144	1273.54	x	x	o	o
	2048*1536@160Hz	349.6	160	1398.4	x	x	o	o
	2560*1440@59Hz	134.864	59.9394	593.4	o	o	o	o
	2560*1440@60Hz	134.864	59.9394	593.4	o	o	o	o
	2560*1440@119Hz	134.864	119.879	296.7	x	x	o	o
	2560*1440@120Hz	182.997	119.998	497.75	o	o	o	o
	2560*1440@144Hz	318.384	144	1273.54	x	x	o	o
	2560*1440@160Hz	349.6	160	1398.4	x	x	o	o
	3200*1800@50Hz	111.1	50	444.4	x	x	o	o
	3200*1800@59Hz	134.864	59.9394	593.4	o	o	o	o
	3200*1800@60Hz	135	60	594	o	o	o	o
模式	分辨率	水平频率(Khz)	垂直频率(Hz)	像素时钟(Mhz)	接口
					HDMI1输入	HDMI2输入	DP1输入	Type-C输入
FHD	3200*1800@119Hz	134.864	119.879	296.7	×	×	○	○
	3200*1800@120Hz	135	120	297	×	×	○	○
	3200*1800@144Hz	318.384	144	1273.54	×	×	○	○
	3200*1800@160Hz	349.6	160	1398.4	×	×	○	○
	3840*2160@50Hz	111.1	50	444.4	×	×	○	○
	3840*2160@59Hz	134.864	59.9394	593.4	○	○	○	○
	3840*2160@60Hz	135	60	594	○	○	○	○
	3840*2160@119Hz	134.864	119.879	296.7	×	×	○	○
	3840*2160@120Hz	135	120	297	×	×	○	○
	3840*2160@144Hz	318.384	144	1273.54	×	×	○	○
	3840*2160@160Hz	349.6	160	1398.4	×	×	○	○

【视频时序】

视频识别码	格式	宽高比	刷新率(Hz)	垂直扫码频率(kHz)	水平扫码频率(HZ)	像素时钟(MHz)	横向像素点数量	纵向像素点数量
1	640x480p	4:3	59.94	31.469	59.94	25.175	800	525
			60	31.500	60.00	25.200	800	525
2	720x480p	4:3	60	31.469	59.94	27.000	858	525
3	720x480p	16:9	60	31.469	60	27.000	858	525
4	1280x720p	16:9	59.94	44.955	59.94	74.176	1650	750
			60	45.000	60.00	74.250	1650	750
16	1920x1080p	16:9	59.94	67.433	59.94	148.352	2200	1125
			60	67.500	60.00	148.500	2200	1125
18	720x576p	16:9	50	31.25	50	27.000	864	652
19	1280x720p	16:9	50	37.5	50	74.250	1980	750
31	1920x1080p	16:9	50	67.500	60	148.500	2200	1125
63	1920x1080p	16:9	120	135	120	297	2200	1125
97	3840x2160p	16:9	60	135	60	594	4400	2250
			59.94	135	60	594	4400	2250

产品外形尺寸
