用户手册 B560 Aorus Pro AX GIGABYTE

更详尽的产品相关信息，请连接至技嘉网站查询。

为减缓地球暖化效应，本产品包装材料都可回收再利用，技嘉与您一同为环保尽一份力！

版权

© 2021年，技嘉科技股份有限公司，版权所有。

本使用手册所提及的商标与名称，均属其合法注册的公司所有。

责任声明

本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。

本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。

本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。

未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传送或出版本使用手册内容。

■ 为了协助您使用技嘉主板，请仔细阅读【使用手册】。

■ 产品相关信息，请至网站查询：https://www.gigabyte.cn/

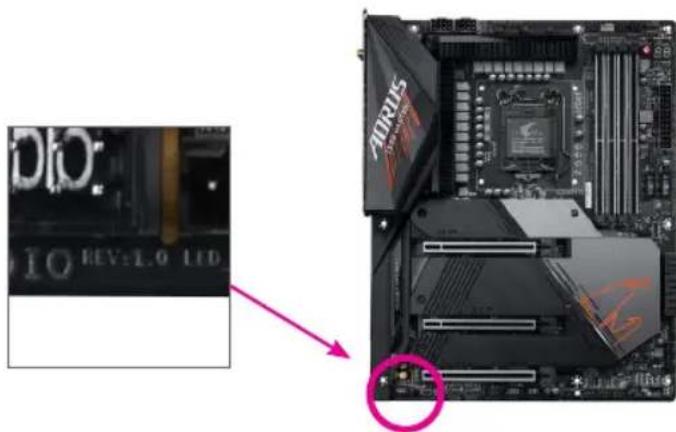

产品版本辨识

您可以在主板上找到标示着此主板的版本「REV: X.X」。其中X.X为数字，例如标示「REV: 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术资料时，请注意产品版本的标示。

范例：

B560 AORUS PRO AX 主板配置图 ..... 4

B560 AORUS PRO AX 主板功能线框图 ..... 5

第一章 硬件安装....6

1-1 安装前的注意事项....6
1-2 产品规格....7
1-3 安装中央处理器.... 11
1-4 安装内存条.... 11
1-5 安装扩展卡....12
1-6 后方设备接口介绍....12
1-7 插座及跳线介绍 15

第二章 BIOS 程序设置.....26

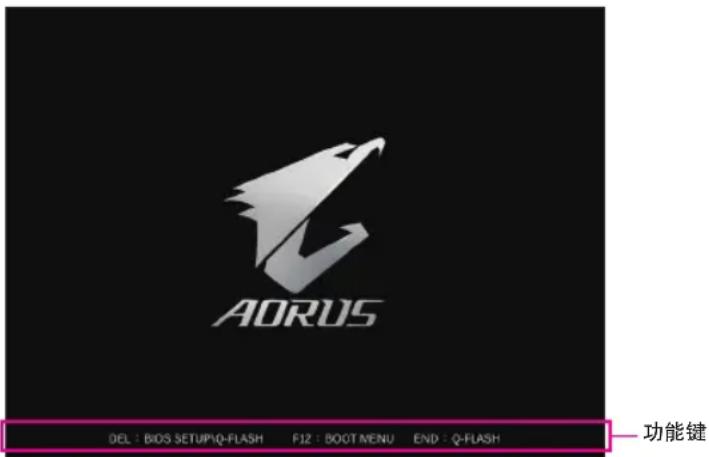

2-1 开机画面 26

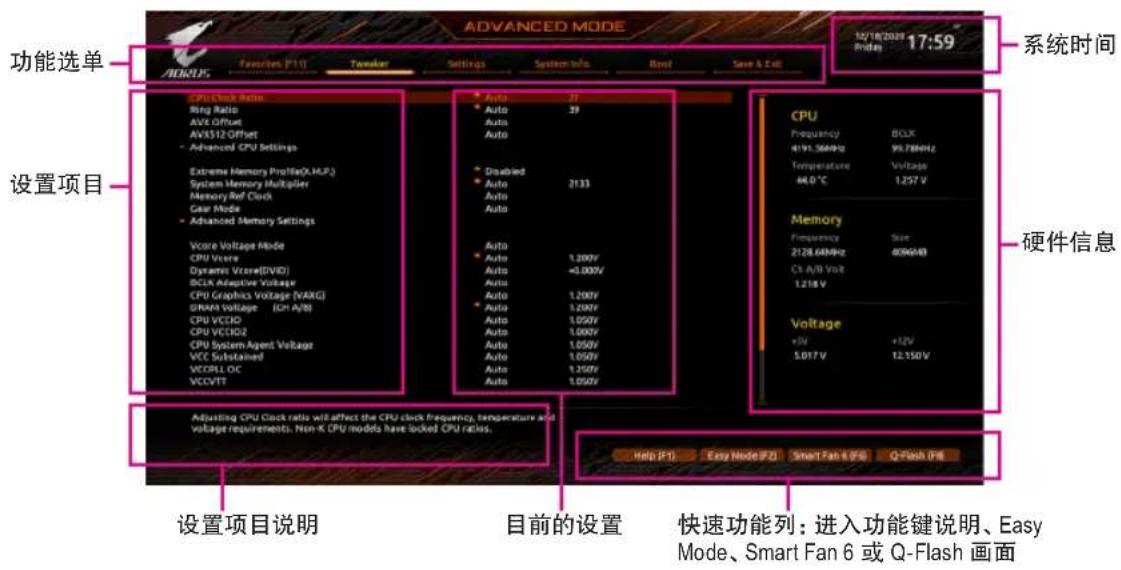

2-2 BIOS 设置程序主画面.....27

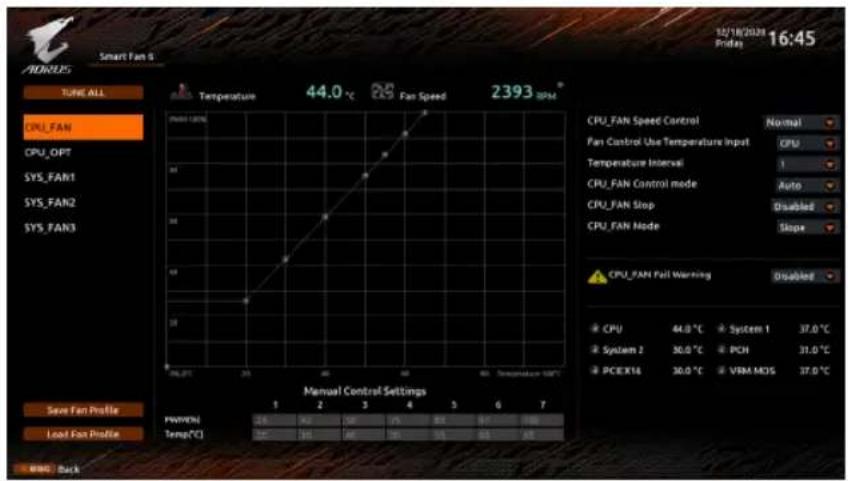

2-3 Smart Fan 6 28

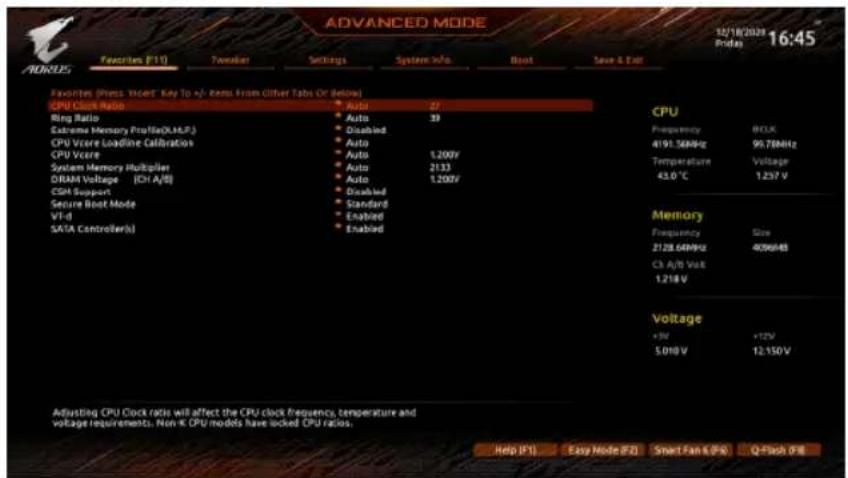

2-4 Favorites (F11) (最爱设置)....30
2-5 Tweaker (频率 / 电压控制) 31

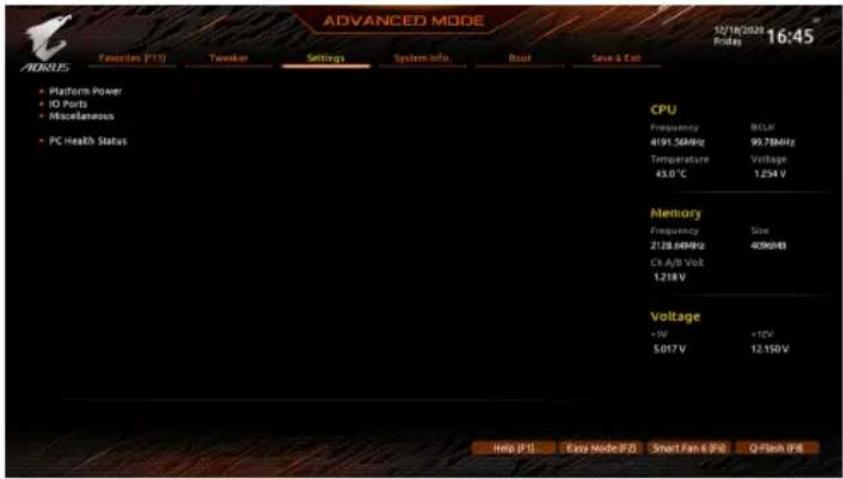

2-6 Settings (设置) 36

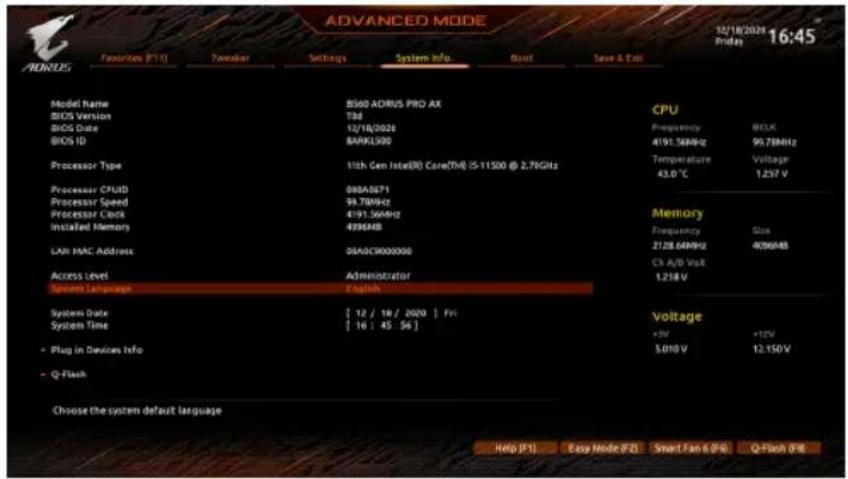

2-7 System Info. (系统信息) 41

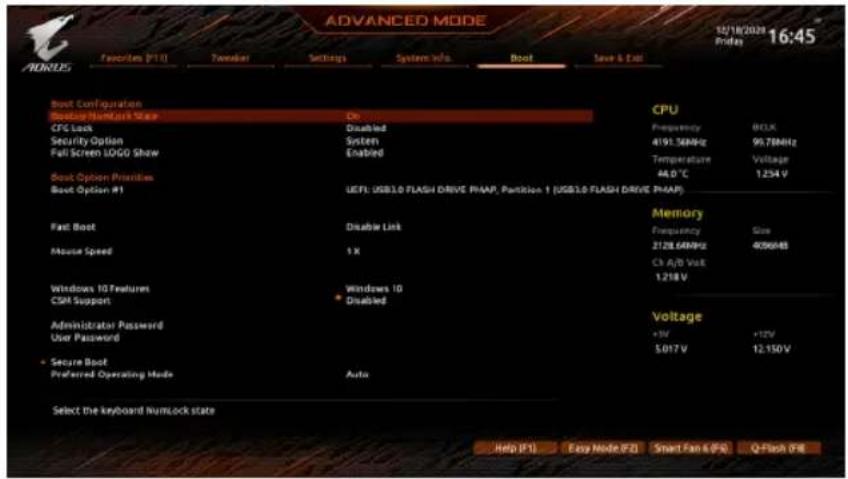

2-8 Boot (开机功能设置).....42

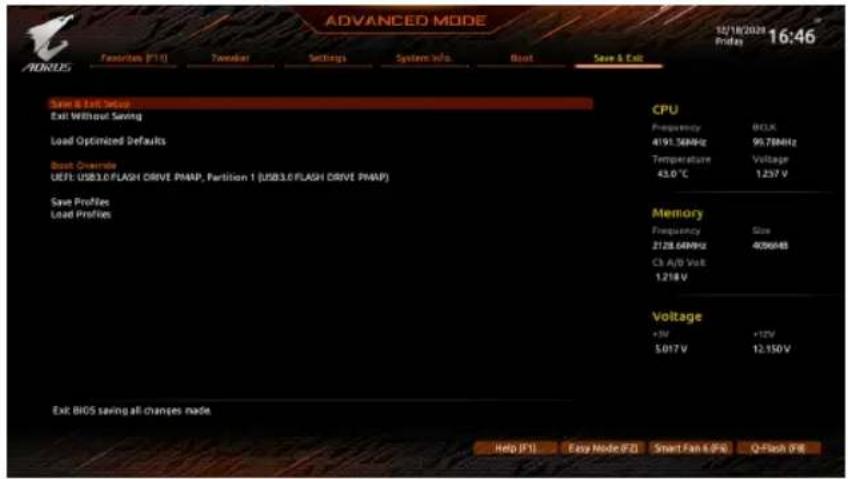

2-9 Save & Exit (存储设置值并结束设置程序) 45

第三章 附录....46

3-1 安装 Intel® Optane™ 内存与存储管理应用程序 46

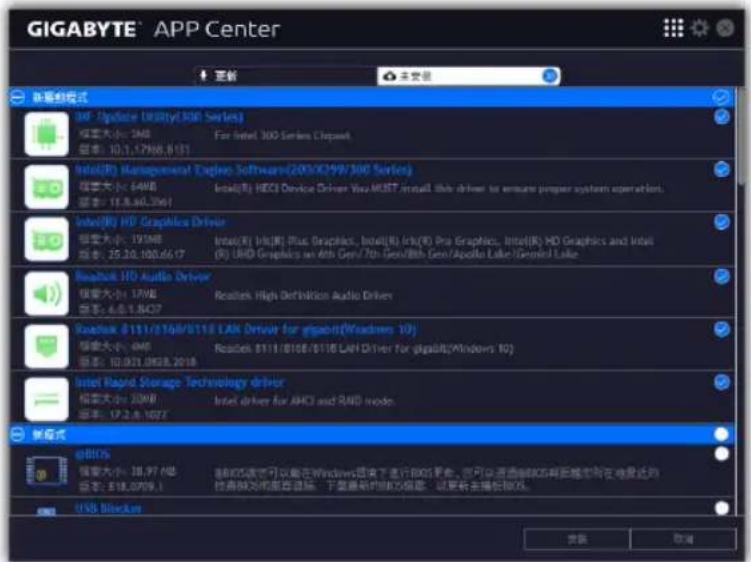

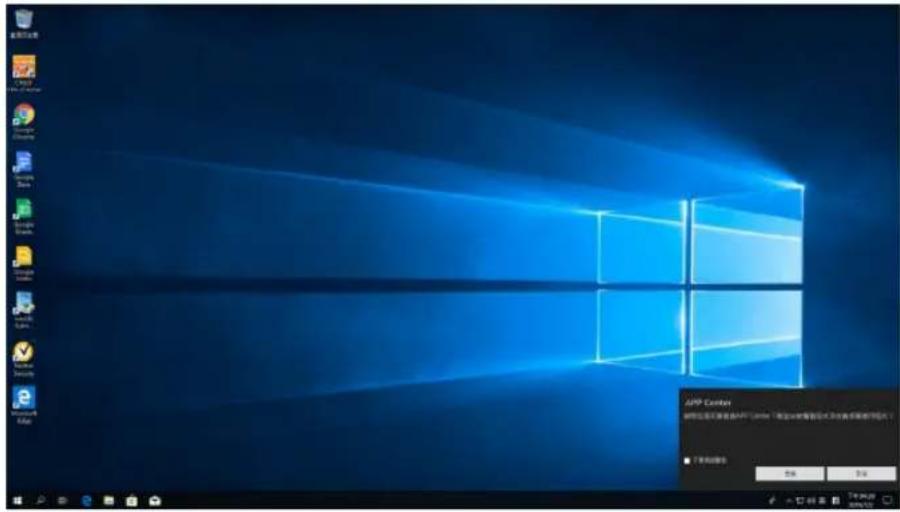

3-2 驱动程序安装.....47

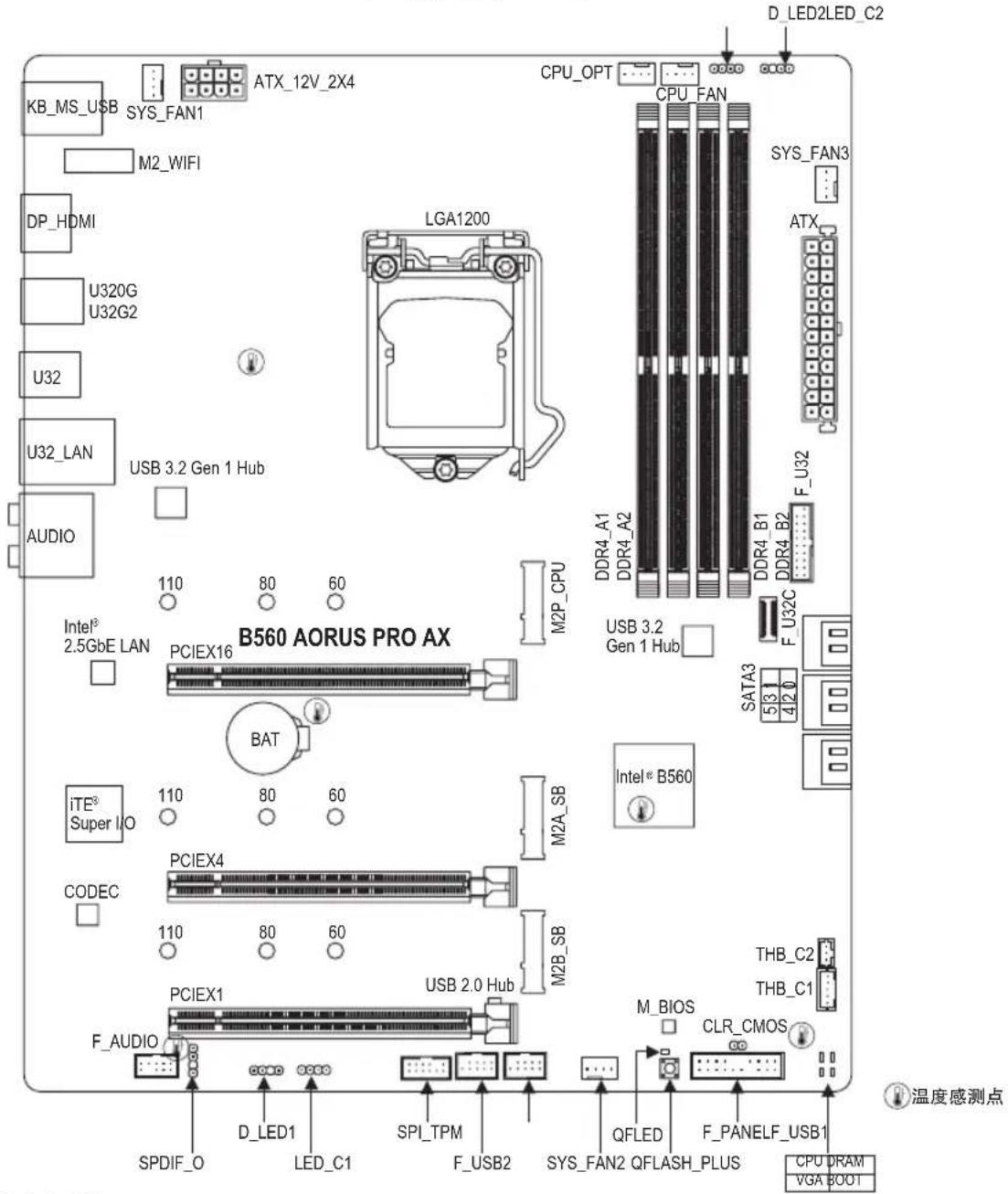

B560 AORUS PRO AX 主板配置图

KB_MS_USB SYS_FAN1 ATX_12V_2X4 CPU_OPT CPU_FAN D_LED2LED_C2 M2_WIFI DP_HDMI U320G U32G2 U32 U32_LAN USB 3.2 Gen 1 Hub LGA1200 AUDIO 110 80 60 M2P_CPU DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2 F_U32 USB 3.2 Gen 1 Hub SATA3 5/3 1 4/2 0 B560 AORUS PRO AX PCIEX16 BAT Intel® B560 iTE® Super I/O 110 80 60 M2A_SB CODEC PCIEX4 110 80 60 M2B_SB F_AUDIO USB 2.0 Hub PCIEX1 SPDIF_O D_LED1 LED_C1 SPI_TPM F_USB2 QFLED SYS_FAN2 QFLASH_PLUS M_BIOS CLR_CMOS THB_C2 THB_C1 温度感测点 CPU_DRAM VGA_BOOT1

清点配件

B560 AORUS PRO AX主板-1片

SATA 排线-2条

使用手册-1本

☑ 天线-1支

M.2 螺丝

G Connector - 1个

* 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。

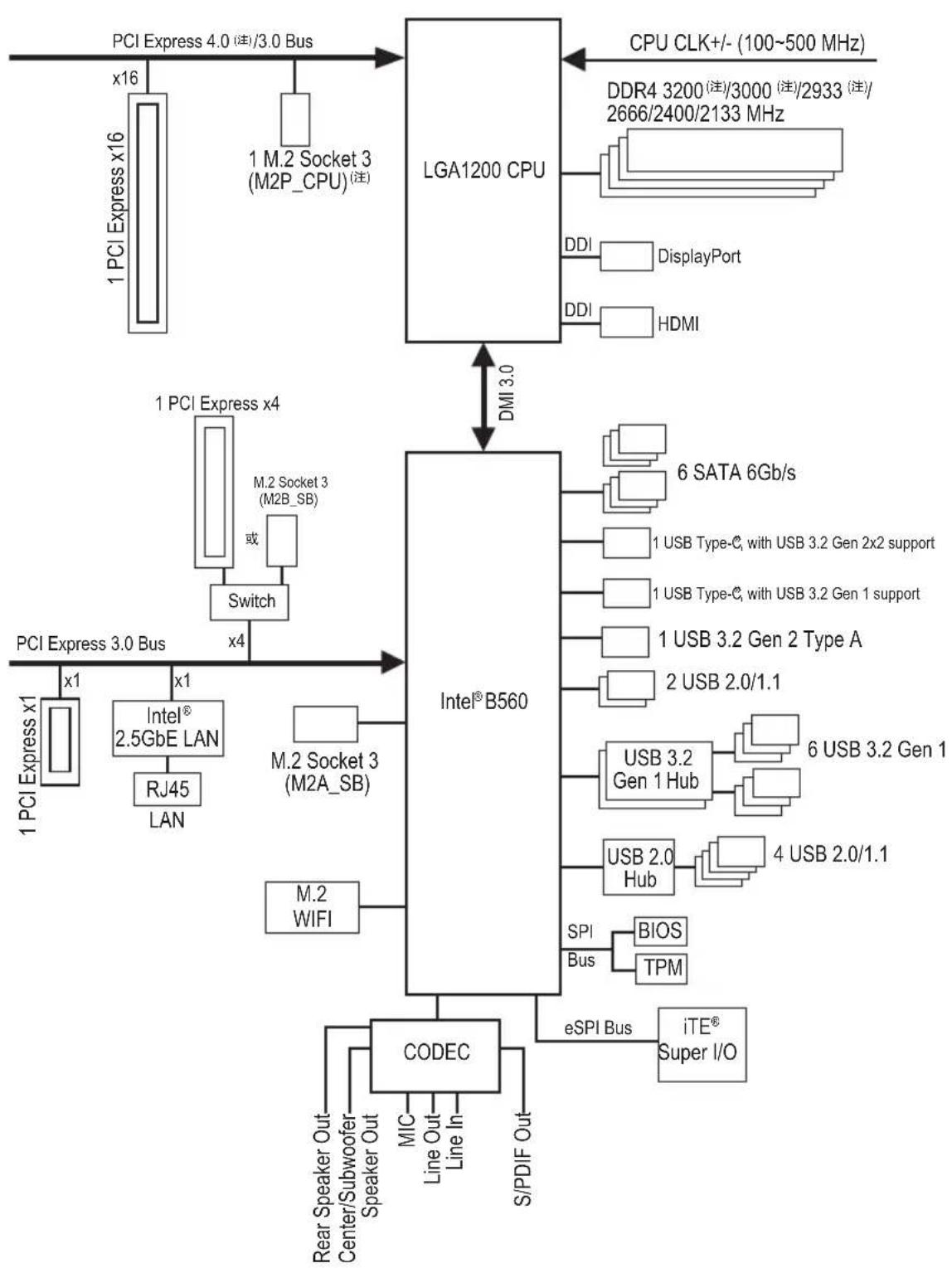

B560 AORUS PRO AX 主板功能线框图

(注) 是否支持此规格依CPU而定。

第一章 硬件安装

1-1 安装前的注意事项

主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备：

• 安装前请确认所使用的机箱尺寸与主板相符。
• 安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产品保修期限的认定标准。
• 要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线自插座中拔除。
• 安装其他硬件设备至主板内的插座时，请确认接口和插座已紧密结合。
• 拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。
• 拿取主板、中央处理器(CPU)或内存条时，最好戴上防静电手环。若无防静电手环，请确保双手干燥，并先碰触金属物以消除静电。
• 主板在未安装之前，请先置放在防静电垫或防静电袋内。
• 当您要连接或拔除主板电源插座上的插头时，请确认电源供应器是关闭的。
• 在开启电源前请确定电源供应器的电压值是设置在所在区域的电压标准值。
• 在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
• 请勿让螺丝接触到主板上的线路或零备，避免造成主板损坏或故障。
• 请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
• 请勿将电脑主机放置在不平稳处。
• 请勿将电脑主机放置在温度过高或潮湿的环境中。
• 在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
  如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专业的技术人员。
• 使用转接器、延长线或电线时，请查阅其安装及接地相关说明。

1-2 产品规格

中央处理器(CPU)	LGA1200插槽,支持:- 第十一代 Intel ^ CoreTM i9处理器 / Intel ^ CoreTM i7处理器 / Intel ^ CoreTM i5处理器- 第十代 Intel ^ CoreTM i9处理器 / Intel ^ CoreTM i7处理器 / Intel ^ CoreTM i5处理器 / Intel ^ CoreTM i3处理器 / Intel ^ Pentium ^ 处理器 / Intel ^ Celeron ^ 处理器* *仅限拥有4 MB Intel ^ Smart Cache,即Intel ^ Celeron ^ G5xx5系列处理器。(请至技嘉网站查询有关支持的处理器列表) L3快取内存取决于CPU
芯片组 Intel ^ B560高速芯片组
内存◆第十一代 Intel ^ CoreTM i9/i7/i5处理器:- 支持DDR4 3200/3000/2933/2666/2400/2133 MHz◆第十代 IntelCoreTM i9/i7处理器:- 支持DDR4 2933/2666/2400/2133 MHz◆第十代 IntelCoreTM i5/i3/Pentium ^ /Celeron ^ 处理器:- 支持DDR4 2666/2400/2133 MHz◆4个DDR4 DIMM插槽,可支持高达128 GB (单一插槽支持32 GB容量)◆支持双通道内存技术◆支持ECC Un-buffered DIMM 1Rx8/2Rx8内存(non-ECC模式运行)◆支持non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16内存◆支持Extreme Memory Profile (XMP)内存(请至技嘉网站查询有关支持的内存条速度及列表)
显示功能	基于有显示功能的处理器-支持Intel ^ HD Graphics:- 1个DP接口,可支持高达4096x2304@60 Hz的分辨率* 支持DP 1.2版本及HDCP 2.3。- 1个HDMI接口,可支持高达4096x2160@30 Hz的分辨率* 支持HDMI 1.4版本及HDCP 2.3。(显示功能所支持的规格将因使用的CPU而有差异)
音频◆集成Realtek ^ ALC4080芯片◆支持High Definition Audio◆支持2/4/5.1/7.1声道◆支持S/PDIF输出
网络◆集成Intel ^ 2.5GbE 网络芯片(2.5 Gbit/1 Gbit/100 Mbit)
无线通信模块◆Intel ^ Wi-Fi 6 AX200- WIFI a, b, g, n, ac, ax, 支持2.4/5 GHz无线双频- BLUETOOTH 5.1- 支持11ax 160MHz无线通信标准,可支持高达2.4 Gbps* 实际传输速度将因使用环境及设备而有所差异。
扩展插槽◆1个PCI-E x16插槽,支持x16运行规格(PCIEX16)*为发挥显卡最大性能,安装一张显卡时务必安装至PCIEX16插槽。(PCIEX16插槽支持PCI-E 4.0) ^(注) ◆1个PCI-E x16插槽,支持x4运行规格(PCIEX4)◆1个PCI-E x16插槽,支持x1运行规格(PCIEX1)(PCIEX4及PCIEX1插槽支持PCI-E 3.0)

(注) 只有第十一代处理器支持此功能。

	多重显示技术◆支持AMD Quad-GPU CrossFireTM及2-Way AMD CrossFireTM技术
	存储设备接口◆基于CPU:-1个M.2插槽(支持Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2P_CPU)(注)◆基于芯片组:-1个M.2插槽(支持Socket 3, M key, type 2260/2280/22110 SATA 及 PCIe 3.0 x4/x2 SSD) (M2A_SB)-1个M.2插槽(支持Socket 3, M key, type 2260/2280/22110 PCIe 3.0 x4/x2 SSD) (M2B_SB)-6个SATA 3.0 接口*PCIEX4/M.2/SSATA接口安装注意事项,请参考「1-7插座及跳线介绍」章节说明。◆IntelOptaneTM Memory Ready
	USB◆基于芯片组:-1个USB Type-C®接口在后窗IO,支持USB 3.2 Gen 2x2-1个USB Type-C®接口,支持USB 3.2 Gen 1,需经由排线从主板内USB插座接出-1个USB 3.2 Gen 2 Type-A接口(红色)在后窗IO-2个USB 2.0/1.1接口在后窗IO◆基于芯片组+2个USB 3.2 Gen 1 Hub:-6个USB 3.2 Gen 1接口,4个在后窗IO,2个需经由排线从主板内USB插座接出◆基于芯片组+1个USB 2.0 Hub:-4个USB 2.0/1.1接口需经由排线从主板内USB插座接出
	内接插座◆1个24 PIN ATX主电源插座◆1个8-pin ATX 12V电源插座◆1个CPU风扇插座◆1个CPU水冷风扇插座◆3个系统风扇插座◆2个可编程LED灯带电源插座◆2个RGB LED灯带电源插座◆3个M.2 SSD插槽◆6个SATA 3.0接口◆1个主板跳线插座◆1个前端音频插座◆1个USB Type-◎插座,支持USB 3.2 Gen 1◆1个USB 3.2 Gen 1插座◆2个USB 2.0/1.1插座◆1个数字输出接口◆2个Thunderbolt雷电扩展卡插座◆1个安全加密模块插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)◆1个清除CMOS数据针脚◆1个Q-Flash Plus按钮

(注) 只有第十一代处理器支持此功能。

后窗IO设备连接接口	◆ 1个PS/2键盘/鼠标接口◆ 1个DP接口◆ 1个HDMI接口◆ 2个SMA天线接口(2T2R)◆ 1个USB Type-◎接口,支持USB 3.2 Gen 2x2◆ 1个USB 3.2 Gen 2 Type-A接口(红色)◆ 4个USB 3.2 Gen 1接口◆ 2个USB 2.0/1.1接口◆ 1个RJ-45网线接口◆ 6个音频接口
I/O控制器	◆ 集成iTE® I/O控制芯片
硬件监控	◆ 电压检测◆ 温度检测◆ 风扇转速检测◆ 水冷系统流速检测◆ 风扇故障警告◆ 智能风扇控制* 是否支持智能风扇控制功能会依不同的散热风扇而定。
BIOS	◆ 1个256 Mbit flash◆ 使用经授权AMI UEFI BIOS◆ PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
附加工具程序	◆ 支持APP Center* APP Center支持的程序会因不同主板而有所差异;各程序所支持的功能也会依主板的规格而不同。- @BIOS- EasyTune- Fast Boot- Game Boost- ON/OFF Charge- RGB Fusion- Smart Backup- System Information Viewer◆ 支持Q-Flash Plus◆ 支持Q-Flash◆ 支持Xpress Install

[2T2Z]	附赠软件	♦ Norton® Internet Security (OEM版本)♦ cFosSpeed
	操作系统	♦ 支持Windows 10 64-bit
	规格	♦ ATX规格;30.5cmx 24.4cm

* 产品规格或相关信息技嘉保留修改的权利，有任何修改或变更时，恕不另行通知。

请至技嘉网站查询处理器、内存条、SSD及M.2设备支持列表。

请至技嘉网站「支持\工具程序」页面下载最新的工具程序。

1-3 安装中央处理器

在开始安装中央处理器(CPU)前，请注意以下的信息：

• 请确认所使用的CPU是在此主板的支持范围。
  (请至技嘉网站查询有关支持的CPU列表)
• 安装CPU之前，请务必将电源关闭，以免造成损毁。

- 请确认CPU的第一针脚位置, 若方向错误, CPU会无法放入CPU插槽内(或是确认CPU两侧的凹角位置及CPU插槽上的凸角位置)。

- 请在CPU表面涂抹散热膏。

- 在CPU散热风扇未安装完成前，切勿启动电脑，否则过热会导致CPU的损毁。

- 请依据您的CPU规格来设置频率，我们不建议您将系统速度设置超过硬件的标准范围，因为这些设置对于集成外设而言并非标准规格。如果您要将系统速度设置超出标准规格，请评估您的硬件规格，例如：CPU、显卡、内存、硬盘等来设置。

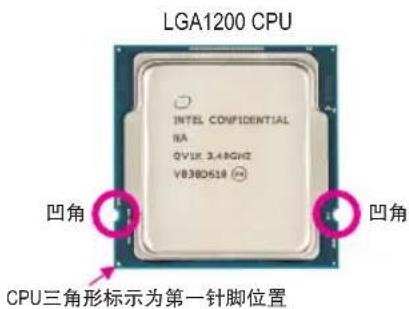

安装中央处理器(CPU)

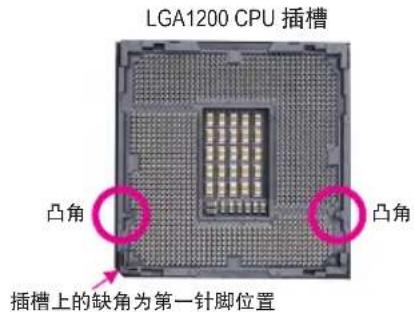

请确认主板上的CPU插槽凸角位置及CPU的凹角位置。

LGA1200 CPU 插槽 凸角 凸角 插槽上的缺角为第一针脚位置

LGA1200 CPU INTEL CONFIDENTIAL NA QVUK 3.4GHz VB380518 凹角 凹角 CPU三角形标示为第一针脚位置

在安装 CPU 前请勿先移除保护盖，此保护盖会在安装完 CPU 且扣回拉杆时自动脱落。

1-4 安装内存条

在开始安装内存条前，请注意以下的信息：

- 请确认所使用的内存条规格是在此主板的支持范围，建议您使用相同容量、厂牌、速度、颗粒的内存条。

(请至技嘉网站查询有关支持的内存条速度及列表)

• 在安装内存条之前，请务必将电源关闭，以免造成损毁。
• 内存条有防呆设计，若插入的方向错误，内存条就无法安装，此时请立刻更改插入方向。

双通道内存技术

此主板配置4个内存条插槽并支持双通道内存技术(Dual Channel Technology)。安装内存条后，BIOS会自动检测内存的规格及其容量。当使用双通道内存时，内存前端总线的带宽会增加为原来的两倍。

4个内存条插槽分为两组通道(Channel):

(SS: 单面, DS: 双面, --: 没有安装内存)

由于CPU的限制，若要使用双通道内存技术，在安装内存条时需注意以下说明：

1. 如果只安装一支内存条，无法启动双通道内存技术。

2. 如果要安装两支或四支内存条，建议您使用相同的内存条(即相同容量、厂牌、速度、颗粒)。

1-5 安装扩展卡

在开始安装扩展卡前，请注意以下的信息：

- 请确认所使用的扩展卡规格是在此主板的支持范围，并请详细阅读扩展卡的使用手册。

- 在安装扩展卡之前，请务必将电源关闭，以免造成损毁。

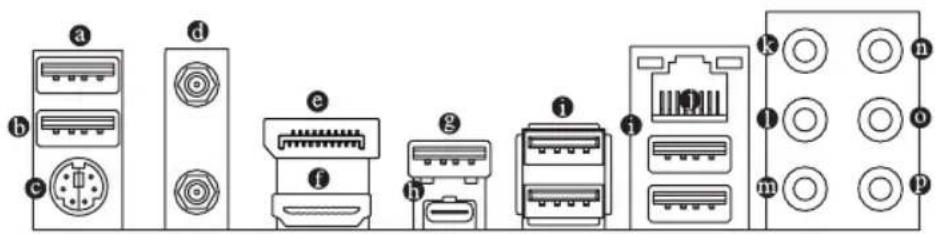

1-6 后方设备接口介绍

此接口支持USB 2.0规格，并可兼容于USB 1.1规格。您可以连接USB设备至此接口。执行Q-Flash Plus ^注 时，请将U盘连接至此接口。

USB 2.0/1.1 接口

此接口支持USB 2.0规格，并可兼容于USB 1.1规格。您可以连接USB设备至此接口。

PS/2 键盘/鼠标接口

连接PS/2键盘或鼠标至此接口。

⑥ SMA天线接口(2T2R)

连接天线至此接口。

将天线锁至天线接口，完成安装后将天线调整至收讯良好。

© DP接口

DP除了可以传送影像及语音资料外，也支持双向式的音频信号传输。DP支持HDCP 2.3内容保护技术。您可以连接支持DP接口的显示器至此接口。注：DP技术可支持高达4096x2304@60 Hz的分辨率，实际所支持的分辨率会依您所使用的显示器而有不同。

(注) 若要启动Q-Flash Plus功能，请至技嘉网站查询「产品功能介绍」的说明。

HDMI接口

此接口支持HDCP 2.3规格并且支持Dolby TrueHD及DTS HD Master Audio音频信号格式，可支持高达192KHz/16bit 7.1-channel LPCM音频输出。

您可以连接支持HDMI接口的显示器至此接口。HDMI技术可支持高达4096x2160@30 Hz的分辨率，实际所支持的分辨率会依您所使用的显示器而有不同。

当您安装HDMI/DP设备后，请将音频播放的预设设备设为HDMI/DP(此选项名称会因不同操作系统而有不同)。

USB 3.2 Gen 2 Type-A接口(红色)

此接口支持USB 3.2 Gen 2规格，并可兼容于USB 3.2 Gen 1及USB 2.0规格。您可以连接USB设备至此接口。

USB Type-C™接口

此接口支持USB 3.2 Gen 2x2规格且采用可正反插的设计，并可兼容于USB 3.2 Gen 2、USB 3.2 Gen 1及USB 2.0规格。您可以连接USB设备至此接口。

USB 3.2 Gen 1 接口

此接口支持USB 3.2 Gen 1规格，并可兼容于USB 2.0规格。您可以连接USB设备至此接口。

- 网线接口(RJ-45)

此网线接口是高速网卡(Gigabit Ethernet)，提供连线至互联网，传输速率每秒可高达2.5 GB (2.5 Gbps)。网线接口指示灯说明如下：

连线/速度

指示灯 运行指示灯

网线接口

连线/速度指示灯：

灯号状态	说明
亮绿色灯	传输速率 2.5 Gbps
亮橘色灯	传输速率 1 Gbps
灯灭 传输速率 100 Mbps

运行指示灯：

灯号状态	说明
闪烁	传输资料中
灯亮	无传输资料

中央及重低音输出(橘色)

此接口可提供中央及重低音声道输出。

① 后喇叭输出(黑色)

此接口可提供后置环绕声道输出。

侧喇叭输出(灰色)

此接口可提供中置环绕声道输出声音。

① 音频输入(蓝色)

此接口为音频输入孔。外接光驱、随身听及其他音频输入设备可以接至此接口。

⑥ 音频输出/前置喇叭输出(绿色)

此接口为音频输出孔且支持音频扩大功能。建议将耳机与喇叭接至此接口以获得较佳输出音频(实际效果可能会因您所使用的设备而有不同)。

⑪ 麦克风(粉红色)

此接口为麦克风连接孔。

音频连接孔设置如下：

接口	耳机/2声道	4声道	5.1声道	7.1声道
中央及重低音输出			√	√
后喇叭输出		√ √	√
侧喇叭输出				√
音频输入
音频输出/前置喇叭输出	√ √	√ √
麦克风

• 若要连接侧喇叭，需经由音频软件将音频输入孔设置为侧喇叭功能。
• 若要启动及设置音频输出孔的音频扩大功能，请至高保真音频管理程序设置。

请至技嘉网站查询音频软件的设置说明。

• 要移除连接于各插座上的连接线时，请先移除设备端的接口，再移除连接至主板端的接口。
• 移除连接线时，请直接拔出，切勿左右摇晃接口，以免造成接口内的线路短路。

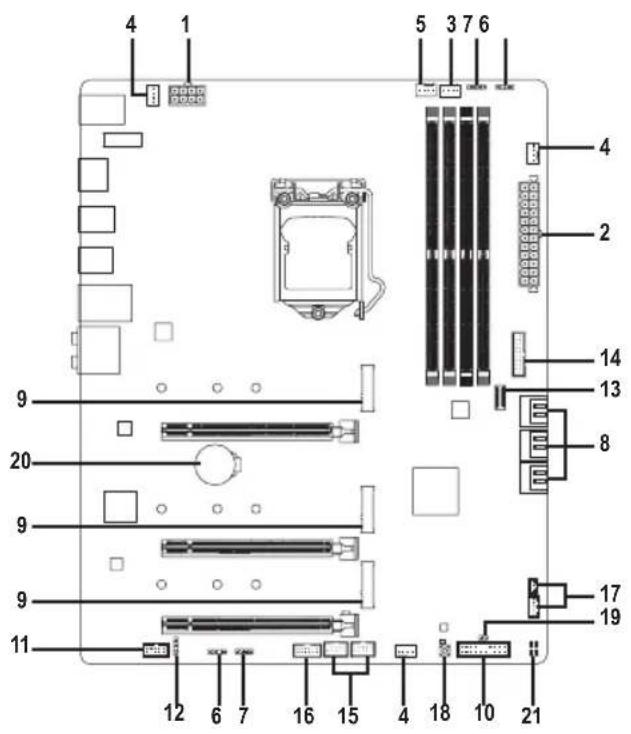

1-7 插座及跳线介绍

4 1 5 3 7 6 9 20 9 9 11 12 6 7 16 15 4 18 10 21 4 2 14 13 8 17 19

连接各种外接硬件设备时，请注意以下的信息：

• 请先确认所使用的硬件设备规格与要连接的插座符合。
• 在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中拔除，以免造成设备的损毁。
• 安装好设备要开启电源前，请再次确认设备的接口与插座已紧密结合。

1/2) ATX\_12V\_2X4/ATX (8 PIN CPU供电插座及24 PIN主板供电插座)

通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电源插座前，请先确定电源供应器的电源是关闭的，且所有设备都已正确安装。电源插座有防呆设计，确认正确的方向后插入即可。

12V电源插座主要是提供CPU电源，若没有接上12V电源插座，系统将不会启动。

为因应扩展需求，建议您使用输出功率大的电源供应器(500瓦或以上)，以供应足够的电力需求。若使用电力不足的电源供应器，可能会导致系统不稳或无法开机。

ATX_12V_2X4:

接脚	定义 接脚 定义
1	接地脚(仅供8PIN的电源接口使用)	5	+12V(仅供8PIN的电源接口使用)
2	接地脚(仅供8PIN的电源接口使用)	6	+12V(仅供8PIN的电源接口使用)
3接地脚		7+12V
4接地脚		8+12V

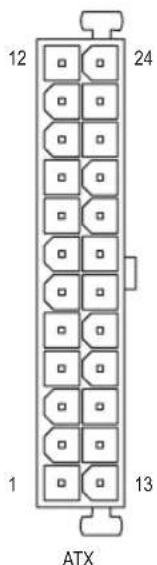

12 24 1 13 ATX

ATX:

接脚	定义 接脚 定义
1 3.3V	13 3.3V
2 3.3V	14 -12V
3 接地脚	15 接地脚
4 +5V	16 PS_ON (soft On/Off)
5 接地脚	17 接地脚
6 +5V	18 接地脚
7 接地脚	19 接地脚
8 Power Good 20 无作用
9 5V$B (stand by +5V) 21 +5V
10 +12V	22 +5V
11 +12V (仅供 24 PIN 的电源接口使用)		23	+5V (仅供 24 PIN 的电源接口使用)
12	3.3V (仅供 24 PIN 的电源接口使用)	24	接地脚 (仅供 24 PIN 的电源接口使用)

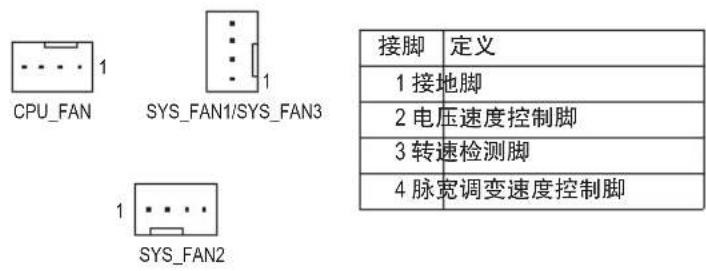

3/4) CPU\_FAN/SYS\_FAN1/2/3 (散热风扇插座)

此主板的散热风扇插座都为4PIN。这些插座都有防呆设计，安装时请注意方向(黑色线为接地线)。若要使用风扇控制功能，须搭配具有转速控制设计的散热风扇才能使用此功能。建议您于机箱内加装系统散热风扇，以达到上佳的散热性能。

CPU_FAN SYS_FAN1/SYS_FAN3 SYS_FAN2 接脚 定义 1 接地脚 2 电压速度控制脚 3 转速检测脚 4 脉宽调变速度控制脚

5) CPU\_OPT (CPU水冷风扇插座)

此水冷风扇插座为4 PIN。此插座有防呆设计，安装时请注意方向(黑色线为接地线)。若要使用风扇控制功能，须搭配具有转速控制设计的散热风扇才能使用此功能。

接脚	定义
1接地脚
2电压速度控制脚
3转速检测脚
4脉宽调变速度控制脚

插座 CPU_FAN	SYS_FAN1~3	CPU_OPT
最大供应电流	2A	2A	2A
最大消耗功率	24W	24W	24W

- 请务必接上散热风扇的插座，以避免CPU及系统处于过热的工作环境，若温度过高可能导致CPU或是系统死机。

这些散热风扇插座并非跳线，请勿放置跳帽在针脚上。

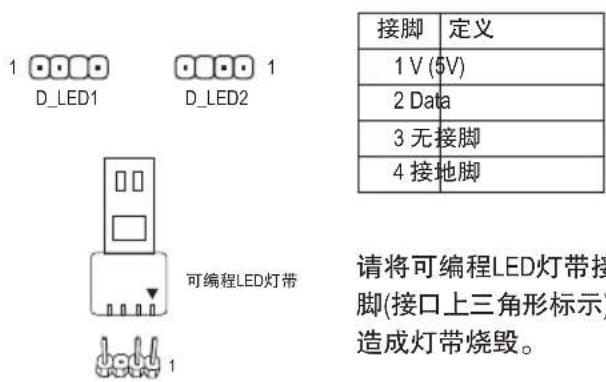

这些插座可连接标准5050可编程LED灯带，最大供电是5安培(5伏特)，LED数目1000颗以内的灯带。

接脚 定义 1 V (5V) 2 Data 3 无接脚 4 接地脚 请将可编程LED灯带接 脚(接口上三角形标示) 造成灯带烧毁。

请将可编程LED灯带接至此插座。安装时请将灯带的电源接脚(接口上三角形标示)连接至插座的接脚1，不正确安装将会造成灯带烧毁。

7) LED\_C1/LED\_C2 (RGB LED灯带电源插座)

这些插座可连接标准5050 RGB LED灯带(12V/G/R/B)，最大供电是2安培(12伏特)，长度限制为2m。

接脚 定义 1 12V 2 G 3 R 4 B 请将RGB LED灯带接至 (接口上三角形标示)连 将会造成灯带烧毁。

请将RGB LED灯带接至此插座。安装时请将灯带的电源接脚(接口上三角形标示)连接至插座的接脚1(12V)，不正确安装将会造成灯带烧毁。

有关灯带的控制功能请至技嘉网站查询产品功能的介绍说明。

安装前，请务必将设备及电脑的电源关闭，并且将电源线自插座中拔除，以免造成设备的损毁。

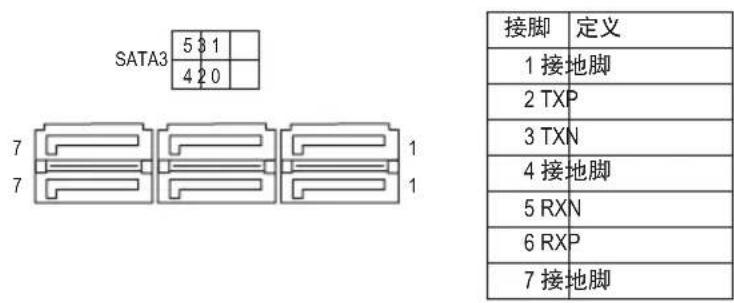

8) SATA3 0/1/2/3/4/5 (SATA 3.0 接口)

这些SSATA接口支持SATA 3.0规格，并可兼容于SATA 2.0及SATA 1.0规格。一个SSATA接口只能连接一个SATA设备。

SATA3 5 3 1 4 2 0 7 1 7 1 接脚 定义 1 接地脚 2 TXP 3 TXN 4 接地脚 5 RXN 6 RXP 7 接地脚

若要启动热插拔功能，请参考第二章「BIOS程序设置」－「Settings\IO Ports\SATA And RST Configuration」的说明。

M.2插槽可以支持M.2 SATA SSD或M.2 PCIe SSD。

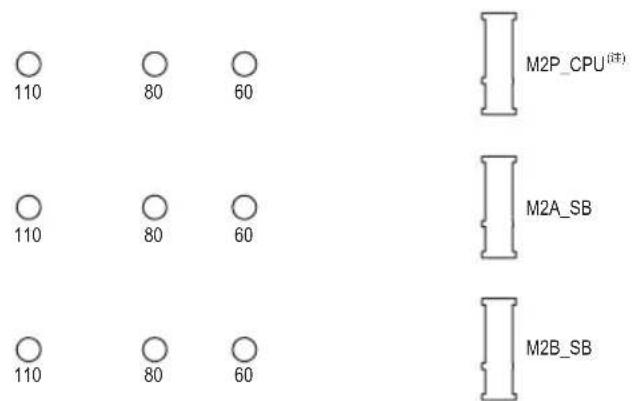

M2P_CPU(注) 110 80 60 110 80 60 110 80 60 M2A_SB M2B_SB

请依下列步骤将M.2 SSD正确地安装于M.2插槽。

步骤一：

确认要安装M.2 SSD的M.2插槽后，将散热片以螺丝起子卸下螺丝后移除。

步骤二：

依实际要安装的M.2 SSD规格找到适合螺丝孔位之后将螺柱移至该孔位锁上, 再将M.2 SSD以斜角方式放入插座。

步骤三：

压住M.2 SSD之后，从随货附赠的M.2螺丝包中找出螺丝将M.2 SSD固定。最后将散热片锁回原本的孔位。

(注) 只有第十一代处理器支持此功能。

PCIEX4、M.2及SSATA接口安装注意事项：

各SSATA接口是否可使用将会视各M.2插槽所安装的设备类型而定。其中M2A_SB与SATA31插槽共享带宽；M2B_SB与PCIEX4插槽共享带宽，请依以下的表格选择适用的组合方式：

• M2P_CPU:

M.2SSD类型\插槽	SATA3 0 S	SATA3 1 SATA3			2 SATA3 3 SATA3 4 SATA3 5
安装M.2 PCIe SSD时*	√ √	√ √			√
无安装M.2 SSD时	√ √	√ √			√

√：可使用，×：不可使用。
* M2P_CPU插槽仅支持PCIe SSD。

• M2A_SB:

M.2 SSD类型\插槽	SATA3 0 S	SATA3 1 SATA3	2 SATA3 3 S	SATA3 4 SATA3	5
安装M.2 SATA SSD时	√	×	√ √	√ √
安装M.2 PCIe SSD时	√ √	√ √ √	√
无安装M.2 SSD时	√ √	√ √ √	√

√：可使用，×：不可使用。

• M2B_SB:

M.2SSD类型\插槽	SATA3 0 S	SATA3 1 SATA3			2 SATA3 3 SATA3 4 SATA3			5 PCIEX4
安装M.2 PCIe SSD时*	√√		√√√		√					√(注二)
无安装M.2 SSD时	√√		√√√		√√

√：可使用，×：不可使用。
* M2B_SB插槽仅支持PCIe SSD。

(注一) 只有第十一代处理器支持此功能。
(注二) 由于PCIEX4插槽与M2B_SB插槽共享带宽，所以当M2B_SB插槽安装PCIe SSD时，PCIEX4插槽最高以x2带宽运行。

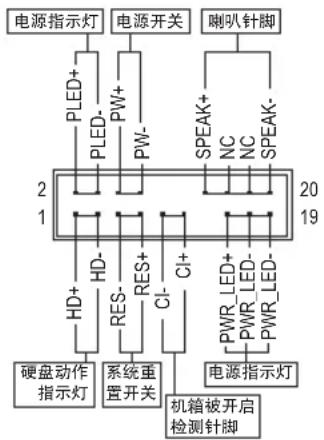

10) F\_PANEL (主板跳线插座)

电脑机箱的电源开关、系统重置开关、喇叭、机箱被开启检测开关/感应器及系统运行指示灯等可以接至此插座。请依据下列的针脚定义连接，连接时请注意针脚的正负(+/-)极。

- PLED/PWR_LED - 电源指示灯：

连接至机箱前方面板的电源指示灯。当系统正在运行时，指示灯为持续亮着；系统进入休眠模式(S3/S4)及关机(S5)时，则为熄灭。

- PW - 电源开关:

连接至电脑机箱前方面板的主电源开关键。您可以在BIOS程序中设置此按键的关机方式(请参考第二章「BIOS程序设置」-「Settings\Platform Power」的说明)。

- SPEAK – 喇叭针脚：

连接至电脑机箱前方面板的喇叭。系统会以不同的哔声来反应目前的开机状况，通常正常开机时，会有一哔声。

- HD - 硬盘动作指示灯：

连接至电脑机箱前方面板的硬盘动作指示灯。当硬盘有存取动作时指示灯即会亮起。

- RES - 系统重置开关：

连接至电脑机箱前方面板的重置开关(Reset)键。在系统死机而无法正常重新开机时，可以按下重置开关键来重新启动系统。

- Cl - 电脑机箱被开启检测针脚：

连接至电脑机箱的机箱被开启检测开关/感应器，以检测机箱是否曾被开启。若要使用此功能，需搭配具有此设计的电脑机箱。

- NC：无作用。

电脑机箱的前方控制面板设计会因不同机箱而有不同，主要包括电源开关、系统重置开关、电源指示灯、硬盘动作指示灯、喇叭等，请依机箱上的信号线连接。

11) F\_AUDIO (前端音频插座)

此前端音频插座支持HD (High Definition, 高保真)。您可以连接机箱前方面板的音频模块至此插座，安装前请先确认音频模块的接脚定义是否与插座吻合，若安装不当可能造成设备无法使用甚至损毁。

接脚	定义	接脚	定义
1 MIC2_L	6	检测
2 接地脚	7	FAUDIO_JD
3 MIC2_R	8	无接脚
4 无作用	9	LINE2_L
5 LINE2_R	10	检测

有部份市售机箱的前方音频连接线并非模块化，而各机箱的音频连接线定义或有不同，如何连接请洽机箱制造商。

12) SPDIF\_O (数字输出接口)

此插座提供输出S/PDIF数位信号的功能，可通过数位音频信号连接线将数位音频信号由主板端输出至支持的音频设备。关于如何连接您的数位音频信号连接线，请详细阅读音频设备的使用手册。

接脚	定义
1	5VDUAL
2	无接脚
3	SPDIFO
4	接地脚

13) F\_U32C (USB Type-C ^® 接口扩展插座，支持USB 3.2 Gen 1)

此插座支持USB 3.2 Gen 1规格并可接出一个USB接口。

接脚	定义	接脚	定义	接脚	定义
1 VB	JS 8	CC1	15	RX2+
2 TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	接地脚
4	接地脚	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7 VB	JS 14	接地脚

14) F\_U32 (USB 3.2 Gen 1接口扩展插座)

此插座支持USB 3.2 Gen 1/USB 2.0规格，一个插座可以接出两个USB接口。若要选购内含2个USB 3.2 Gen 1接口的3.5寸前置扩展面板，您可以联系当地代理商购买。

接脚	定义	接脚	定义	接脚	定义
1 VB	JS 8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	接地脚
3	SSRX1+	10	无作用	17	SSRX2+
4	接地脚	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	接地脚	20	无接脚
7 接地脚		14 SSTX2+

15) F\_USB1/F\_USB2 (USB 2.0/1.1 接口扩展插座)

这些插座支持USB 2.0/1.1规格，通过USB扩展挡板，一个插座可以接出两个USB接口。USB扩展挡板为选购配件，您可以联系当地代理商购买。

接脚	定义 接脚 定义
1电源(5V)6USB DY+
2电源(5V)7接地脚
3USB DX-8接地脚
4USB DY-9无接脚
5USB DX+10无作用

• 请勿将2x5-pin的IEEE 1394扩展挡板连接至USB 2.0/1.1接口扩展插座。
• 连接USB扩展挡板前，请务必将电脑的电源关闭，并且将电源线自插座中拔除，以免造成USB扩展挡板的损毁。

16) SPI\_TPM (安全加密模块连接插座)

您可以连接SPI介面的TPM (Trusted Platform Module)安全加密模块至此插座。

接脚	定义 接脚 定义
1	Data Output	7	Chip Select
2	电源(3.3V)	8	接地脚
3	无接脚	9	IRQ
4	无作用	10	无作用
5	Data Input	11	无作用
6	CLK	12	RST

17) THB\_C1/THB\_C2 (Thunderbolt ^TM 子卡扩展插座)

这些插座提供您安装技嘉Thunderbolt ^™ 子卡时使用。

支持Thunderbolt ^™ 子卡。

18) QFLASH\_PLUS (Q-Flash Plus按钮)

Q-Flash Plus提供您于系统关机(S5待机模式)状态下更新BIOS，通过连接至特定接口的U盘，按下Q-Flash Plus按钮即会启动并载入资料修复。运行时QFLED会开始闪烁(表示开始进行比对)，QFLED闪烁停止时代表主BIOS更新结束。

有关Q-Flash Plus功能请至技嘉网站查询产品功能的介绍说明。

19) CLR\_CMOS (清除CMOS资料功能针脚)

利用此针脚可以将主板的BIOS设置资料清除，回到出厂设置值。如果您要清除CMOS资料时，请使用如螺丝起子之类的金属物同时触碰两支针脚数秒钟。

□□

开路：一般运行

00

短路：清除 CMOS 资料

- 清除CMOS资料前，请务必关闭电脑的电源并拔除电源线。

- 开机后请进入BIOS载入出厂预设值(Load Optimized Defaults)或自行输入设置值(请参考第二章 – 「BIOS程序设置」的说明)。

20) BAT (电池)

此电池提供电脑系统于关闭电源后仍能存储CMOS资料(例如：日期及BIOS设置)所需的电力，当此电池的电力不足时，会造成CMOS的资料错误或遗失，因此当电池电力不足时更换。

您也可以利用拔除电池来清除CMOS资料：

1. 请先关闭电脑，并拔除电源线。
2. 小心地将电池从电池座中取出，等候约一分钟。(或是使用如螺丝起子之类的金属物触碰电池座的正负极，造成其短路约五秒钟)
3. 再将电池装回。
4. 接上电源线并重新开机。

• 更换电池前，请务必关闭电脑的电源并拔除电源线。
• 更换电池时请更换相同型号的电池，不正确的型号可能引起配备的损毁。
• 若无法自行更换电池或不确定电池型号时，请联系购买店家或代理商。

- 安装电池时, 请注意电池上的正(+)负(-)极(正极须向上)。

- 更换下来的旧电池须依当地法规处理。

21) CPU/DRAM/VGA/BOOT (状态指示灯)

状态指示灯可以显示开机后CPU、内存、显卡及操作系统的状态是否正常。CPU、DRAM及VGA灯号亮起时表示设备有异常；BOOT灯号亮起则表示未进入操作系统。

CPU	DRAM
VGA	BOOT

CPU: CPU 状态指示灯

DRAM：内存状态指示灯

VGA: 显卡状态指示灯

BOOT: 操作系统状态指示灯

第二章 BIOS 程序设置

BIOS (Basic Input and Output System, 基本输入输出系统)经由主板上的CMOS芯片，记录着系统各项硬件设备的设置参数。主要功能为开机自我测试(POST, Power-On Self-Test)、保存系统设置值及载入操作系统等。BIOS包含了BIOS设置程序，供用户依照需求自行设置系统参数，使电脑正常工作或执行特定的功能。

存储CMOS资料所需的电力由主板上的锂电池供应，因此当系统电源关闭时，这些资料并不会遗失，当下次再开启电源时，系统便能读取这些设置资料。

若要进入BIOS设置程序，电源开启后，BIOS在进行POST时，按下键便可进入BIOS设置程序主画面。

当您需要更新BIOS，可以使用技嘉的BIOS更新方法：Q-Flash或@BIOS。

• Q-Flash 是可在BIOS设置程序内更新BIOS的软件，让用户不需进入操作系统，就可以轻松的更新或备份BIOS。
• @BIOS 是可在Windows操作系统内更新BIOS的软件，通过与互联网的连接，下载及更新最新版本的BIOS。

• 更新BIOS有其潜在的风险，如果您使用目前版本的BIOS没有问题，我们建议您不要任意更新BIOS。如需更新BIOS，请小心的执行，以避免不当的操作而造成系统损毁。
• 我们不建议您随意变更BIOS设置程序的设置值，因为可能因此造成系统不稳定或其它不可预期的结果。如果因设置错误造成系统不稳定或不开机时，请试着清除CMOS设置值资料，将BIOS设置恢复至出厂预设值。(清除CMOS设置值，请参考第二章－「Load Optimized Defaults」的说明，或是参考第一章－「电池」或「CLR_CMOS针脚」的说明。)

2-1 开机画面

电源开启后，会看到如以下的开机Logo画面：

AORUS DEL : BIOS SETUP\Q-FLASH F12 : BOOT MENU END : Q-FLASH 功能键

BIOS设置程序画面分为以下两种模式，您可使用键切换至不同模式：

Easy Mode让用户可以快速地浏览主要系统信息或优化系统性能，您可以使用鼠标点选不同功能做快速设置。Advanced Mode提供详细的BIOS设置选项，在此画面中，您可以使用键盘上下左右键来选择要设置的选项，按键即可进入子选单，也可以使用鼠标选择所要的选项。

• 若系统运行不稳定时，请选择「Load Optimized Defaults」，即可载入出厂的预设值。
• 实际的BIOS设置画面可能会因不同的BIOS版本而有差异，本章节的BIOS设置程序画面仅供参考。

2-2 BIOS 设置程序主画面

ADANCED MODE 17:59 系统时间 功能选单 AORUS Favorites (F1) Tweaker Settings System info Root Save & Ext CPU Frequency 4191.368MHz 95.788MHz Temperature 44.0 ℃ Voltage 1.257 V CPU Frequency 2128.64MHz C3 A/B Volt 1.218 V Battery +1V 5.017 V +12V 12.150 V 硬件信息 设置项目 CPU Clock Ratio Ring Ratio AVX Offset AVX512 Offset Advanced CPU Settings Extreme Memory Profile(O.M.P.) System Memory Multiplier Memory Ref Clock Gear Mode Advanced Memory Settings Vicore Voltage Mode CPU Voice Dynamic Vicer(DVD) BCLK Adaptive Voltage CPU Graphics Voltage (VAXG) GRAMA Voltage (CH A/B) CPU VCCIO CPU VCCIO2 CPU System Agent Voltage VEC Substained VECELL OC VCCVIT Adjusting CPU Clock ratios will affect the CPU clock frequency, temperature and voltage requirements. Non-K CPU models have locked CPU racks. 设置项目说明 目前的设置 快速功能列：进入功能键说明、Easy Mode、Smart Fan 6 或 Q-Flash 画面

Advanced Mode 操作按键

<←><→>向左或向右移动光标选择功能选单

<↑><↓>向上或向下移动光标选择设置项目

/Double Click确定选项设置值或进入功能选单

<+>/<Page Up>改变设置状态,或增加栏位中的数值

<->/<Page Down>改变设置状态,或减少栏位中的数值

显示所有功能键的相关说明

切换至 Easy Mode

<F3> 可将设置好的 BIOS 设置值存储成一个 CMOS 设置文件 (Profile)

<F4>可将预存的 CMOS 设置文件载入

<F5> 可载入该画面原先所有项目设置(仅适用于子选单)

显示 Smart Fan 6 设置画面

<F7> 可载入该画面的最佳化预设值(仅适用于子选单)

<F8> 进入 Q-Flash 画面

<F10> 是否存储设置并离开 BIOS 设置程序

<F11> 切换至我的最爱设置页

<F12> 截取目前画面,并自动存至 U 盘

<Insert> 可增加或删除最爱设置

<Ctrl>+<S> 显示所安装的内存信息

<Esc> 离开目前画面,或从主画面离开 BIOS 设置程序

2-3 Smart Fan 6

请利用功用键快速切换至此页面。在此页面您可针对各风扇插座调整转速相关设置，或查看系统/CPU温度。

TUNE ALL

此选项提供您选择是否将目前设置套用至全部风扇插座。

Temperature (检测温度)

显示您所监控的对象目前温度。

Fan Speed (检测风扇转速)

显示风扇目前的转速。

Flow Rate (检测水冷系统流速)

显示水冷系统目前的流速。若要使用此功能，请在「Fan Speed」项目上按键切换。

Fan Speed Control (智能风扇转速控制)

此选项提供您选择是否启动智能风扇转速控制功能，并且可以调整风扇运转速度。

▶ Normal 风扇转速会依温度而有所不同，并可视个人的需求，在System Information Viewer 中调整适当的风扇转速。(预设值)

▶ Silent 风扇将以低速运行。

▶ Manual 可让您移动曲线节点以调整风扇的转速。或可使用「EZ Tuning」功能，调整节点位置后按下「Apply」即可自动算出曲线的斜率。

此选项提供您选择控制风扇转速的参考温度来源。

Temperature Interval (缓冲温度)

此选项提供您选择风扇转速的反应缓冲温度。

FAN Control Mode (智能风扇控制模式)

▶ Auto 自动设置成上佳控制方式。(预设值)
▶ Voltage 使用3-pin的风扇时建议选择Voltage模式。
▶ PWM 使用4 PIN的风扇时建议选择PWM模式。

FAN Stop (风扇停止运转)

此选项提供您选择是否启动风扇停止运转的功能。您可以在曲线图内设置温度的上限，当温度低于上限时风扇将会停止运转。(预设值：Disabled)

FAN Mode (风扇运转模式)

此选项提供您调整风扇运转模式。

▶Slope 根据温度线性调整风扇转速。(预设值)

▶Stair 根据温度阶梯式调整风扇转速。

FAN Fail Warning (风扇故障警告功能)

此选项提供您选择是否启动风扇故障警告功能。启动此选项后，当风扇没有接上或故障的时候，系统将会发出警告声。此时请检查风扇的连接或运行状况。(预设值：Disabled)

Save Fan Profile (存储设置文件)

此功能提供您将设置好的设置值存储成一个设置文件，并可以选择将设置文件存于BIOS中或选择「Select File in HDD/FDD/USB」，将设置文件复制到您的存储设备。

Load Fan Profile (载入设置文件)

可以使用此功能将预存于BIOS的设置文件载入，即可免去再重新设置BIOS的麻烦。也可以选择「Select File in HDD/FDD/USB」，从您的存储设备复制到其它设置文件。

2-4 Favorites (F11) (最爱设置)

您可以将经常使用的选项设为最爱，并可利用功能键快速切换至此页面，以利变更其设置。在各选项所属页面中，按键即可增加或删除最爱设置，被设为最爱的选项会以星号表示。

系统是否会依据您所设置的超频或超电压值稳定运行，需视整体系统配备而定。不当的超频或超电压可能会造成CPU、芯片组及内存的损毁或减少其使用寿命。我们不建议您随意调整此页的选项，因为可能造成系统不稳或其它不可预期的结果。仅供用户使用。(若自行设置错误，可能会造成系统不开机，您可以清除CMOS设置值资料，让BIOS设置恢复至预设值。)

CPU Clock Ratio (CPU倍频调整)

此选项提供您调整CPU的倍频，可调整范围会依CPU种类自动检测。

Ring Ratio

此选项提供您调整CPU Uncore的倍频，可调整范围会依CPU种类自动检测。(预设值: Auto)

IGP Ratio

此选项提供您同时设置Graphics Ratio。(预设值: Auto)

AVX Disable

当处理器支持AVX时，此选项提供您关闭AVX指令。(预设值：Auto)

AVX512 Disable

当处理器支持AVX512时，此选项提供您关闭AVX512指令。(预设值：Auto)

AVX Offset

此选项可提供您设置CPU的AVX(AVX2)倍频差，如设置值为3，则运行AVX指令后CPU倍频减3。

(预设值：Auto)

AVX512 Offset

此选项可提供您设置CPU的AVX-512倍频差, 如设置值为3(参数必需大于或等于AVX OFFSET)

, 则运行AVX-512指令后CPU倍频减3。(预设值: Auto)

此选项提供您调整FCLK的频率，选项有：Normal (800MHz)、1GHz、400MHz。(预设值：1GHz)

(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel® CPU产品技术的详细资料，请至Intel®官方网站查询。

Hyper-Threading Technology (启动CPU超线程技术)

此选项提供您选择是否在使用具备超线程技术的Intel®CPU时，启动CPU超线程功能。请注意此功能只适用于支持多处理器模式的操作系统。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

此选项提供您选择使用多核心技术的Intel ^ CPU时，设置要开启的CPU核心数(可开启的数量依CPU而不同)。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

Intel(R) Speed Shift Technology (IntSpeed Shift技术) ^(注)

此选项提供您选择是否启动Intel ^® Speed Shift功能。启动此选项可以缩短处理器时脉上升的时间，以加快系统反应速度。(预设值：Enabled)

CPU Thermal Monitor (InteM功能) (注)

此选项提供您选择是否启动Intel Thermal Monitor(CPU过温防护功能)。启动此选项可以在CPU温度过高时，降低CPU时脉及电压。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

此选项提供您选择是否关闭自动调降CPU Ring ratio的功能。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

CPU EIST Function (InEIST功能) ^(注)

此选项提供您选择是否启动Enhanced Intel® Speed Step (EIST)技术。EIST技术能够根据CPU的负荷情况，有效率地调整CPU频率及核心电压，以减少耗电量及热能的产生。若设为「AutoQS，会自动设置此功能。(预设值：Auto)

Race To Halt (RTH) Energy Efficient Turbo (注)

此选项提供您选择是否启动CPU省电功能。(预设值: Auto)

Intel(R) Turbo Boost Technology

此选项提供您选择是否启动Intel ^® CPU加速模式。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

Intel(R) Turbo Boost Max Technology 0.0

此选项提供您选择是否启动Intel ^® 涡轮加速技术3.0(Intel ^® Turbo Boost Max Technology 3.0)。此技术能让系统辨识出CPU内性能最好的核心，并可手动调整将重要的程序交由此核心运行，除此之外还可以针对每个核心调整其频率，进而达到上佳执行性能。(预设值：Enabled)

此选项提供您选择是否启动CPU Flex Ratio功能。如果「CPU Clock Ratio」设为「Auto」，CPU可调整的最大倍频将依「CPU Flex Ratio Settings」所设置的数值为主。(预设值：Disabled)

此选项提供您设置CPU的Flex Ratio，可设置范围依CPU而定。

Frequency Clipping TVB

此选项提供您选择是否启动由Thermal VelocityBoost产生的自动降频功能。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

此选项提供您选择是否启动由Thermal Velocity Boost产生的自动降低电压功能。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

▼ Active Turbo Ratios

此选项提供您调整不同数目的CPU核心开启时的加速比率，可设置范围依CPU而定此选项只有在「Active Turbo Ratios」设为「Manual」时，才能开放设置。(预设值：Auto)

(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel® CPU产品技术的详细资料，请至Intel®官方网站查询。

▼ C-States Control

此选项提供您选择是否启动Intel®CPU Enhanced Halt(C1E)(系统闲置状态时的CPU节能功能)。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。若设为「Auto」，BIOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。(预设值：Auto)

C3 State Support

此选项提供您选择是否让CPU进入C3状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C1状态进入更深层的省电模式。若设为「Auto」，BIOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。(预设值：Auto)

C6/C7 State Support

此选项提供您选择是否让CPU进入C6/C7状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C3状态进入更深层的省电模式。若设为「AutoBIOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。(预设值：Auto)

C8 State Support

此选项提供您选择是否让CPU进入C8状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C6/C7状态进入更深层的省电模式。若设为「AutOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。(预设值：Auto)

C10 State Support

此选项提供您选择是否让CPU进入C10状态。启动此选项可以让系统在闲置状态时，降低CPU时脉及电压，以减少耗电量。此选项将比C8状态进入更深层的省电模式。若设为「AutoOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。(预设值：Auto)

此选项提供您选择处理器C State最大可到达的等级。若设为「Auto」，BIOS会自动设置此功能。此选项只有在「C-States Control」设为「Enabled」时，才能开放设置。(预设值：Auto)

此选项提供您选择是否提升CPU性能。(预设值: Auto)

▼ Turbo Power Limits

此选项提供您设置CPU加速模式时的功耗极限。当CPU耗电超过设置的数值时，CPU将会自动降低核心运行频率，以减少耗电量。若设为「Auto」，BIOS会依据CPU规格设置此数值。(预设值：Auto)

Power Limit TDP (Watts) / Power Limit Time

这些选项提供您设置CPU、平台或内存加速模式时的功耗极限以及停留在设置极限的时间长度。若设为「Auto」，BIOS会依据CPU规格设置此数值。此选项只有在「Turbo Power Limits」设为「Enabled」时，才能开放设置。(预设值：Auto)

(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel® CPU产品技术的详细资料，请至Intel®官方网站查询。

此选项提供您设置CPU加速模式时的电流极限。当CPU电流超过设置的数值时，CPU将会自动降低核心运行频率，以降低电流。若设为「Auto」，BIOS会依据CPU规格设置此数值。此选项只有在「Turbo Power Limits」设为「Enabled」时，才能开放设置。(预设值：Auto)

▼ Turbo Per Core Limit Control

此选项可提供您设置CPU每一核心的加速比率极限。(预设值: Auto)

Extreme Memory Profile (X.M.P.)

开启此选项BIOS可读取XMP规格内存条的SPD资料，可强化内存性能。

▶ Disabled 关闭此功能。(预设值)

▶▶ Profile1 设置组合一。

▶ Profile2 设置组合二。

System Memory Multiplier (内存倍频调整)

此选项提供您调整内存的倍频。若设为「Auto」，BIOS将依内存SPD资料自动设置。

(预设值：Auto)

Memory Ref Clock

此项目用来选择手动调整内存参考频率。(预设值: Auto)

开启此功能可以让Qclk能够在奇数频率下运行。(预设值: Auto)

Gear Mode

此选项提供您提升最大内存超频能力。(预设值: Auto)

■ Advanced Memory Settings

Memory Multiplier Tweaker

此选项提供不同等级的内存自动调整设置。(预设值: Auto)

此选项提供您选择是否开启内存通道间交替存取的功能。开启此功能可以让系统对内存的不同通道进行同时存取，以提升内存速度及稳定性。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

Rank Interleaving

此选项提供您选择是否开启内存rank的交替存取功能。开启此功能可以让系统对内存的不同rank进行同时存取，以提升内存速度及稳定性。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

Memory Boot Mode

提供您调整内存检测及性能强化设置。

▶ Auto BIOS会自动设置此功能。(预设值)
▶ Normal BIOS会自动执行内存性能强化程序。请注意，若造成系统不稳定或不开机时，请试着清除CMOS设置值资料，将BIOS设置恢复至出厂预设值。(请参考第一章-「电池」或「CLR_CMOS针脚」的说明。)

▶ Enable Fast Boot 省略部份内存检测及性能强化程序以加速内存启动流程。

▶ Disable Fast Boot 每一开机阶段都执行内存检测及性能强化步骤。

Realtime Memory Timing

此选项提供您调整BIOS阶段之后的内存时序即时调整功能。(预设值: Auto)

(注一) 此选项仅开放给有支持此功能的CPU。若需要更多Intel® CPU产品技术的详细资料，请至Intel®官方网站查询。

(注二) 此选项仅开放给有支持此功能的CPU及内存条。

Memory Enhancement Settings (增进内存性能)

此选项提供不同增进内存性能的组合：Auto、Relax OC、Enhanced Stability、Normal、Enhanced Performance、High Frequency、High Density及DDR-4500+。(预设值：Auto)

Memory Channel Detection Message

此选项提供您选择是否开启当内存没有安装在最佳化通道时会有提醒信息显示的功能。

(预设值：Enabled)

■ SPD Info

此选项显示所安装的内存信息。

这些选项可让您调整内存的时序。请注意！在您调整完内存时序后，可能会发生系统不稳或不开机的情况，您可以载入最佳化设置或清除CMOS设置值资料，让BIOS设置恢复至预设值。

Vcore Voltage MCPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/VCC1V8P

这些选项可让您调整CPU Vcore及内存的电压值。

■ Advanced Voltage Settings

此画面可让您调整CPU/内存主要电压值及Load-Line Calibration幅度、过电压保护值、过电流保护值…等设置。

2-6 Settings (设置)

ADVANCED MODE 12/18/2021 Priced 16:45 Frequencies (F11) Tweiler Settings System info Boot Save & Exit • Platform Power • IO Ports • Miscellaneous • PC Health Status CPU Frequency 4191.56MHz Temperature 43.0 °C BCLK 99.78V/Hz Voltage 1.25V Memory Frequency 2128.64MHz Ch A/B Volz 1.218 V Size 4096V/Hz Voltage +3V 5.017 V +12V 12.150 V Help (F1) Easy Mode (F2) Smart Fan 6 (F3) Q-Flash (F8)

■ Platform Power

此选项提供您选择是否启动系统主动式电源管理模式(Active State Power Management, ASPM)。(预设值：Disabled)

PEG ASPM

此选项提供您控制连接至CPU PEG通道设备的ASPM模式。此选项只有在「Platform Power Management」设为「Enabled」时，才能开放设置。(预设值：Disabled)

PCH ASPM

此选项提供您控制连接至芯片组PCI-E通道设备的ASPM模式。此选项只有在「Platform Power Management」设为「Enabled」时，才能开放设置。(预设值：Disabled)

DMI ASPM

此选项提供您同时控制CPU及芯片组DMI Link的ASPM模式。此选项只有在「Platform Power Management」设为「Enabled」时，才能开放设置。(预设值：Disabled)

此选项提供您选择是否使用PS/2规格的键盘来启动/唤醒系统。

请注意: 使用此功能时, 需使用+5VSB电流至少提供1安培以上的ATX电源供应器。

▶ Disabled 关闭此功能。(预设值)
▶ Password 设置使用1\~5个字符作为键盘密码来开机。
▶ Keyboard 98 设置使用Windows 98键盘上的电源键来开机。
▶ Any Key 使用键盘上任意键来开机。

Power On Password (键盘开机功能)

当「Power On By Keyboard」设置为「Password」时，需在此选项设置密码。

在此选项按键后，自设1\~5个字符为键盘开机密码再按键确认完成设置。当需要使用密码开机时，输入密码再按键即可启动系统。

若要取消密码，请在此选项按键，当请求输入密码的信息出现后，请不要输入任何密码并且再按键即可取消。

此选项提供您选择是否使用PS/2规格的鼠标来启动/唤醒系统。

请注意：使用此功能时，需使用+5VSB电流至少提供1安培以上的ATX电源供应器。

▶ Disabled 关闭此功能。(预设值)
▶ Move 移动鼠标开机。
▶ Double Click 按两次鼠标左键开机。

ErP

此选项提供您选择是否在系统关机(S5待机模式)时将耗电量调整至最低。(预设值: Disabled)请注意：当启动此功能后，定时开机功能、键盘开机功能及鼠标开机功能将无作用。

此选项提供您选择在MS-DOS系统下，使用电源键的关机方式。

▶Instant-Off 按一下电源键即可立即关闭系统电源。(预设值)
▶ Delay 4 Sec. 需按住电源键4秒后才会关闭电源。若按住时间少于4秒，系统会进入暂停模式。

此选项提供您选择是否允许系统在特定的时间自动开机。(预设值: Disabled)

若启动定时开机，则可设置以下时间：

▶ Wake up day: 0 (每天定时开机), 1\~31 (每个月的第几天定时开机)
▶ Wake up hour/minute/second: (0\~23) : (0\~59) : (0\~59) (定时开机时间)

请注意：使用定时开机功能时，请避免在操作系统中不正常的关机或中断总电源。

Power Loading

此选项提供您选择是否开启或关闭虚拟负载。当您的电源供应器因为负载过低造成断电或死机的保护现象，请设置为「Enabled」。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

RC6(Render Standby)

此选项提供您选择是否让集成显示功能进入省电状态，以减少耗电量。(预设值：Enabled)

AC BACK (电源中断后, 电源恢复时的系统状态选择)

此选项提供您选择断电后电源恢复时的系统状态。

▶Memory 断电后电源恢复时，系统将恢复至断电前的状态。
▶ Always On 断电后电源恢复时，系统将立即被启动。

▶ Always Off 断电后电源恢复时, 系统维持关机状态, 需按电源键才能重新启动系统。(预设值)

■ IO Ports

此选项提供您选择系统开机时优先从集成显示功能或PCI-E显卡输出。

▶IGFX 系统会从集成显示功能输出。

▶ PCIe 1 Slot 系统会从安装于PCIEX16插槽上的显卡输出。(预设值)
▶ PCIe 2 Slot 系统会从安装于PCIEX4插槽上的显卡输出。

此选项只有在「CSM Support」设为「Enabled」时，才能开放设置。

Internal Graphics (集成显示功能)

此选项提供您选择是否开启主板集成的显示功能。(预设值: Auto)

此选项提供您选择集成显示功能所需要的显示内存大小。(预设值：64M)

DVMT Total Gfx Mem

此选项提供您选择分配给DVMT所需要的内存大小。选项包括：128M、256M、MAX。

(预设值：256M)

Aperture Size (选择显示内存占用大小)

此选项提供您设置主板允许显卡借用的最大内存缓冲。选项包括：128MB、256MB、512MB、1024MB及2048MB。(预设值：256MB)

OnBoard LAN Controller (集成网络功能)

此选项提供您选择是否开启主板集成的网络功能。(预设值: Enabled)

若您要安装其他厂商的网络卡时，请先将此选项设为「Disabled」。

(注) 此选项仅开放给有支持此功能的CPU。

Audio Controller (集成音频功能)

此选项提供您选择是否开启主板集成的音频功能。(预设值: Enabled)

若您要安装其他厂商的音频卡时，请先将此选项设为「Disabled」。

Above 4G Decoding

此选项提供您针对64位的设备开启或关闭4 GB以上的内存空间。外接多张高阶显卡时，因为4 GB以下内存空间不足，造成进入操作系统时无法启动驱动程序，可启动此功能。此功能只用在64位操作系统。(预设值：Disabled)

IOAPIC 24-119 Entries

此选项提供您选择是否开启此功能。(预设值: Enabled)

■ APP Center Download & Install Configuration

此选项提供您选择是否启动在进入操作系统后自动下载及安装GIGABYTE APP Center的功能。安装APP Center程序前，请务必确认系统已连接至互联网。(预设值：Enabled)

USB Configuration

Legacy USB Support (支持USB规格键盘/鼠标)

此选项提供您选择是否在MS-DOS操作系统下使用USB键盘或鼠标。(预设值: Enabled)

XHCI Hand-off (XHCI Hand-off功能)

此选项提供您选择是否针对不支持XHCI Hand-off功能的操作系统，强制开启此功能。

(预设值：Enabled)

USB Mass Storage Driver Support (USB存储设备支持)

此选项提供您选择是否支持USB存储设备。(预设值: Enabled)

Mass Storage Devices (USB存储设备设置)

此选项列出您所连接的USB存储设备清单，此选项只有在连接USB存储设备时，才会出现。

■ Network Stack Configuration

Network Stack

此选项提供您选择是否通过网络开机功能(例如Windows Deployment Services伺服器)，安装支持GPT格式的操作系统。(预设值：Disabled)

IPv4 PXE Support

此选项提供您选择是否开启IPv4 (互联网通信协议第4版)的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

IPv4 HTTP Support

此选项提供您选择是否开启IPv4 (互联网通信协议第4版)HTTP的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

IPv6 PXE Support

此选项提供您选择是否开启IPv6 (互联网通信协议第6版)的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

IPv6 HTTP Support

此选项提供您选择是否开启IPv6 (互联网通信协议第6版)HTTP的网络开机功能支持。此选项只有在「Network Stack」设为「Enabled」时，才能开放设置。

PXE boot wait time

此选项提供您设置要等待多久时间，才可按键结束PXE开机程序。

Media detect count

此选项提供您设置检测媒体的次数。

■ NVMe Configuration

此选项列出您所连接的M.2 NVME PCIe SSD设备相关信息。

■ SATA And RST Configuration

SATA Controller(s)

此选项提供您选择是否启动芯片组的SATA控制器。(预设值: Enabled)

SATA Mode Selection

此选项提供您选择是否开启芯片组集成SATA控制器的Optane功能。

▶ Intel RST Premium With Intel Optane System Acceleration 开启SATA控制器的Optane功能。 ▶ AHCI 设置SATA控制器为AHCI模式。AHCI (Advanced Host Controller Interface)为一种介面规格，可以让存储驱动程序启动进阶Serial ATA功能，例：Native Command Queuing及热插拔 (Hot Plug)等。(预设值)

此选项提供您选择是否开启芯片组集成SATA控制器的ALPM(Aggressive Link Power Management,积极性连接电源管理)省电功能。(预设值: Disabled)

Port 0/1/2/3/4/5

此选项提供您选择是否开启各SSATA接口。(预设值: Enabled)

SATA Port 0/1/2/3/4/5 DevSlp

此选项提供您选择是否开启SSATA接口的设备进入休眠功能。(预设值: Disabled)

Hot plug

此选项提供您选择是否开启SSATA接口的热插拔功能。(预设值: Disabled)

Configured as eSATA

此选项提供您选择是否开启支持外接SATA设备功能。

Intel(R) Ethernet Controller

此画面提供网线接口的程序信息及相关设置。

■ Miscellaneous

此选项提供您选择当系统开机时是否开启主板灯号的显示模式。

▶ Off 当系统开机时，将会关闭您所设置的灯号模式。

▶ On 当系统开机时, 将会开启您所设置的灯号模式。(预设值)

此选项提供您选择当系统进入S3/S4/S5模式时是否开启主板灯号的显示模式。

此选项只有在「LEDs in System Power On State」设为「On」时，才能开启此功能。

▶ Off 当系统进入S3/S4/S5模式时，将会关闭您所设置的灯号模式。(预设值)

▶ On 当系统进入S3/S4/S5模式时，将会开启您所设置的灯号模式。

此选项提供您选择是否要开启Intel ^® PTT技术。(预设值: Disabled)

3DMark01 Enhancement

此选项提供您选择是否强化对早期硬件测试软件的测试性能。(预设值: Disabled)

CPU PCIe Link Speed

此选项提供您选择设置由CPU支持的PCI-E插槽要以Gen 1、Gen 2、Gen 3或Gen 4 ^注 模式运行。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。

(预设值：Auto)

PCH PCIe Link Speed

此选项提供您选择设置由芯片组支持的PCI-E插槽要以Gen1、Gen2或Gen3模式运行。实际运行模式仍需以各插槽的规格为主。若设为「Auto」，BIOS会自动设置此功能。(预设值：Auto)

VT-d (In虚拟化技术)

此选项提供您选择是否启动Intel® Virtualization for Directed I/O (虚拟化技术)。(预设值: Enabled)

■ Trusted Computing

此选项提供您选择是否开启安全加密模块(TPM)功能。

■ PC Health Status

Reset Case Open Status (重置机箱状况)

▶ Disabled 保留之前机箱被开启状况的记录。(预设值)

▶Enabled 清除之前机箱被开启状况的记录。

Case Open (机箱被开启状况)

此栏位显示主板上的「CI针脚」通过机箱上的检测设备所检测到的机箱被开启状况。如果电脑机箱未被开启，此栏位会显示「NO」；如果电脑机箱被开启过，此栏位则显示「YES」。如果您希望清除先前机箱被开启状况的记录，请将「Reset Case Open Status」设为「Enabled」并重新开机即可。

(注) 此选项仅开放给有支持此功能的CPU。

2-7 System Info. (系统信息)

ADRIUS Model Name BIOS Version BIOS Date BIOS ID Processor Type Processor CFUID Processor Speed Processor Clock Installed Memory LAN MAC Address Access Level System Language System Date System Time + Plug in Devices Info - Q-Flash Choose the system default language 2060 ADRUS PRO AX T48 12/18/2026 BARKLS00 11th Gen Intel(R) Core(TM) (5-11500 @ 2.7GHz) CPU Frequency 4191.36MHz Temperature 43.0 °C 8CLK 99.78MHz Voltage 1.237 V Memory Frequency 2128.64MPa C3 A/D Visit 1.218 V Voltage +3V +12V 5.010 V 12.150 V Help (F1) Easy Mode (F2) Smart Fan & (F3) Q-Flash (F4) 12/18/2028 Prelay 16:45

此画面提供您主板型号及BIOS版本等信息。您可以选择BIOS设置程序所要使用的语言或是设置系统时间。

Access Level (使用权限)

依登入的密码显示目前用户的权限 (若没有设置密码，将显示「Administrator」。管理员(Administrator)权限允许您修改所有BIOS设置。用户(User)权限仅允许修改部份您BIOS设置。

System Language (设置使用语言)

此选项提供您选择BIOS设置程序内所使用的语言。

System Date (日期设置)

设置电脑系统的日期，格式为「星期(仅供显示)/月/日/年」。若要切换至「月」、「日」、「年」栏位，可使用键，并使用键盘 VirginUp>或键切换至所要的数值。

System Time (时间设置)

设置电脑系统的时间，格式为「时：分：秒」。例如下午一点显示为「13:00:00」。若要切换至「时」、「分」、「秒」栏位，可使用键，并使用键盘 VirginUp>或键切换至所要的数值。

此选项列出您所连接的PCI-E、M.2…等设备相关信息。

Q-Flash

此选项可以进入Q-Flash程序，以进行更新BIOS (Update BIOS)或备份目前的BIOS文件(Save BIOS)。

2-8 Boot (开机功能设置)

ADVANCED MODE 12/18/2024 Prelay 16:45 F Preferences (F10) Newuser Settings System info Boot Save & End Boot Configuration Boot/Neurojack Show CPU Frequency BCLK CFC Locks Disabled Security Option System 4193.36MHz 99.78MHz Fall Screen LOGO Show Enabled Temperature Voltage 44.0 °C 1.254 V Boot Option Primitives Boot Option #1 LEFT USB3.0 FLASH DRIVE PHAAP, Partition 1 (USB3.0 FLASH DRIVE PHAAP) Memory Frequency Size 2128.64MPa 4096485 C3 A/B Vac 1.218 V Fast Boot Disable Link Mouse Speed 1 X Windows 10 Features Windows 10 CSM Support * Disabled Voltage Administrator Password User Password +3V +12V 5.017 V +2.150 V Secure Boot Preferred Operating Mode Auto Select the keyboard Numlock state Help (F1) Easy Mode (F2) Smart Fan 6 (Fs) Q-Flash (F8)

Bootup NumLock State (开机时Num Lock键状态)

此选项提供您设置开机时键盘上键的状态。(预设值: On)

CFG Lock

此选项提供您选择是否开启MSR 0xE2功能。(预设值: Disabled)

Security Option (检查密码方式)

此选项提供您选择是否在每次开机时都需输入密码，或仅在进入BIOS设置程序时才需输入密码。设置完此选项后请至「Administrator Password/User Password」选项设置密码。

▶ Setup 仅在进入BIOS设置程序时才需输入密码。
▶ System 无论是开机或进入BIOS设置程序均需输入密码。(预设值)

Full Screen LOGO Show (显示开机画面功能)

此选项提供您选择是否在一开机时显示技嘉Logo。若设为「Disabled」，开机时将不显示Logo。

(预设值：Enabled)

Boot Option Priorities (开机设备顺序设置)

此选项提供您从已连接的设备中设置开机顺序，系统会依此顺序进行开机。当您安装的是支持GPT格式的热插拔存储设备时，该设备前方会注明"UEFI"，若您想由支持GPT磁盘分割的系统开机时，可选择注明"UEFI"的设备开机。

或若您想安装支持GPT格式的操作系统,例如Windows 1064-bit,请选择存放Windows 1064-bit 安装光盘并注明为"UEFI"的光驱开机。

Fast Boot

此选项提供您是否启动快速开机功能以缩短进入操作系统的时间。若设为「Ultra Fast」可以提供最快速的开机功能。(预设值：Disable Link)

SATA Support

Last Boot SATA Devices Only 关闭除了前次开机硬盘以外的所有SATA设备至操作系统启动完成。(预设值)

▶All SATA Devices 在操作系统下及开机自我测试(POST)过程中，所有SATA设备都可使用。此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设置。

VGA Support

此选项提供您选择支持何种操作系统开机。

▶ Auto 仅启动Legacy Option ROM。
▶ EFI Driver 启动EFI Option ROM。(预设值)

此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设置。

USB Support

▶ Disable Link 关闭所有USB设备至操作系统启动完成。
▶ Full Initial 在操作系统下及开机自我测试(POST)过程中, 所有USB设备都可使用。(预设值)
▶ Partial Initial 关闭部分USB设备至操作系统启动完成。

此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设置。当「Fast Boot」设为「Ultra Fast」时，此功能会被强制关闭。

PS2 Devices Support

▶ Disable Link 关闭所有PS/2设备至操作系统启动完成。
▶Enabled 在操作系统下及开机自我测试(POST)过程中，PS/2设备可使用。(预设值)

此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设置。当「Fast Boot」设为「Ultra Fast」时，此功能会被强制关闭。

▶ Disable Link 关闭网络开机功能支持。(预设值)
▶ Enabled 启动网络开机功能支持。

此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设置。

▶ Normal Boot 断电后电源恢复时, 重新开机会回到正常开机。(预设值)
▶Fast Boot 断电后电源恢复时，维持快速开机功能设置。

此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设置。

Mouse Speed

此选项提供您选择鼠标指标移动的速度。(预设值: 1X)

Windows 10 Features

此选项提供您选择所安装的操作系统。(预设值: Windows 10)

CSM Support

此选项提供您选择是否启动UEFICSM (Compatibility Support Module) 支持传统电脑开机程序。

▶ Disabled 关闭UEFI CSM，仅支持UEFI BIOS开机程序。(预设值)
▶ Enabled 启动UEFI CSM。

LAN PXE Boot Option ROM (集成网络开机功能)

此选项提供您选择是否启动网络控制器的Legacy Option ROM。(预设值: Disabled)

此选项只有在「CSM Support」设为「Enabled」时，才能开放设置。

Storage Boot Option Control

此选项提供您选择是否启动存储设备控制器的UEFI或Legacy Option ROM。

▶ Do not launch 关闭Option ROM。
▶ UEFI 仅启动UEFI Option ROM。
▶ Legacy 仅启动Legacy Option ROM。(预设值)

此选项只有在「CSM Support」设为「Enabled」时，才能开放设置。

Other PCI devices

此选项提供您选择是否启动除了网络、存储设备及显示控制器以外PCI设备控制器的UEFI或Legacy Option ROM。

▶▶ Do not launch 关闭Option ROM。
▶ UEFI 仅启动UEFI Option ROM。(预设值)
▶ Legacy 仅启动Legacy Option ROM。

此选项只有在「CSM Support」设为「Enabled」时，才能开放设置。

Administrator Password (设置管理员密码)

此选项可让您设置管理员的密码。在此选项按键，输入要设置的密码，BIOS会要求再输入一次以确认密码，输入后再按键。设置完成后，当一开机时就必需输入管理员或用户密码才能进入开机程序。与用户密码不同的是，管理员密码允许您进入BIOS设置程序修改所有的设置。

User Password (设置用户密码)

此选项可让您设置用户的密码。在此选项按键，输入要设置的密码，BIOS会要求再输入一次以确认密码，输入后再按键。设置完成后，当一开机时就必需输入管理员或用户密码才能进入开机程序。用户密码仅允许您进入BIOS设置程序修改部份选项的设置。

如果您想取消密码，只需在原来的选项按后，先输入原来的密码，接着BIOS会要求输入新密码，直接键，即可取消密码。

注意! 设置User Password之前, 请先完成Administrator Password的设置。

- Secure Boot

此选项提供您选择是否启动Secure Boot功能及调整相关设置。此选项只有在「CSM Support」设为「Disabled」时，才能开放设置。

此选项提供您选择进入BIOS设置程序时主画面为Easy Mode或Advanced Mode。「Auto」则为上一次进入BIOS时的模式。(预设值：Auto)

2-9 Save & Exit (存储设置值并结束设置程序)

ADVANCED MODE 12/18/2024 Prelay 16:46 Frequencies (F10) Tewables Settings System info. Boost Save & Exit Save & Exit Setup Exit Without Saving Load Optimized Defaults Boost Overdrive UEFL USB3.0/FLASH DRIVE PMAP, Partition 1 (USB3.0/FLASH DRIVE PMAP) CPU Frequency 4191.56MHz Temperature 43.0 °C 8CLK 99.78kHz Voltage 1.237 V Memory Frequency 2128.64MHz C3 A/B Volt 1.218 V Voltage +3V 5.017 V +12V 12.150 V Exit BIOS saving all changes made. Help (F1) Easy Mode (F2) Smart Fan 6 (FS) Q-Flash (F8)

Save & Exit Setup (存储设置值并结束设置程序)

在此选项按然后再选择「Yes」即可存储所有设置结果并离开BIOS设置程序。若不想存储，选择「No」或按键即可回到主画面中。

Exit Without Saving (结束设置程序但不存储设置值)

在此选项按然后再选择「Yes」，BIOS将不会存储此次修改的设置，并离开BIOS设置程序。选择「No」或按键即可回到主画面中。

Load Optimized Defaults (载入最佳化预设值)

在此选项按然后再选择「Yes」，即可载入BIOS出厂预设值。执行此功能可载入BIOS的最佳化预设值。此设置值较能发挥主板的运行性能。在更新BIOS或清除CMOS资料后，请务必执行此功能。

Boot Override (选择立即开机设备)

此选项提供您选择要立即开机的设备。此选项下方会列出可开机设备，在您要立即开机的设备上按，并在要求确认的信息出现后选择「Yes」，系统会立刻重开机，并从您所选择的设备开机。

Save Profiles (存储设置文件)

此功能提供您将设置好的BIOS设置值存储成一个CMOS设置文件(Profile)，最多可设置八组设置文件(Profile 1-8)。选择要存储目前设置于Profile 1\~8其中一组，再按即可完成设置。或您也可以选择「Select File in HDD/FDD/USB」，将设置文件复制到您的存储设备。

Load Profiles (载入设置文件)

系统若因运行不稳定而重新载入BIOS出厂预设值时，可以使用此功能将预存的CMOS设置文件载入，即可免去再重新设置BIOS的麻烦。请在要载入的设置文件上按即可载入该设置文件资料。您也可以选择「Select File in HDD/FDD/USB」，从您的存储设备复制到其它设置文件，或载入BIOS自动存储的设置文件(例如前一次良好开机状态时的设置值)。

第三章 附录

3-1 安装Intel ^® Optane ^TM 内存与存储管理应用程序

步骤：

开机进入操作系统后开启GIGABYTE APP Center程序，并确认电脑的网络连接情况正常。

在「未安装\新驱动程序」画面中勾选「Intel Rapid Storage Technology driver」项目并且依画面指示完成安装后，重新开机。

启用Intel® Optane™内存

系统需求

1. Intel ^® Optane ^™ 内存
2. 最小容量为16 GB，最大容量需小于或等于要加速的硬盘/SSD容量
3. Optane ^™ 内存无法替已建立的磁盘阵列做加速；被加速后的硬盘/SSD也不能被使用来建立磁盘阵列
4. 被加速的硬盘必须是SATA 硬盘或M.2 SATA SSD
5. 被加速的硬盘可以是系统盘也可以是资料盘。系统盘必须是GPT系统格式并需安装Windows 1064-bit或以上版本的操作系统；资料盘也必须是GPT系统格式
6. SATA控制器需设置为Intel RST Premium With Intel Optane System Acceleration模式

使用说明

1. 请在BIOS程序设置画面，「Settings\IO Ports\SATA And RST Configuration」确认「RST Control PCIe Storage Devices」设为「Manual」，再依安装Optane™内存的M.2插槽将其对应的「PCIe Storage Dev on Port XX」选项设为「RST Controlled」。
2. 重新进入操作系统，开启「Intel Optane™ Memory and Storage Management」程序。若您安装2支以上的Optane™内存，请先选择您要使用哪一支，再选择您要加速的硬盘，再按「启用Intel Optane™ Memory」。Optane内存上原有资料会被清除，请确认完成备份后再继续安装程序，安装完成后请依画面指示重新开机。
3. 开启「IntelOptane™ Memory and Storage Management」程序，确认IntelOptane™ Memory已经启动。
4. 若您选择加速的硬盘为系统盘，「勾选」可提供您自行设置文件夹或文件或应用程序做加速功能。(需使用Intel® Optane™内存32 GB以上)

• Optane™内存不支持M.2 PCIe SSD加速功能。
• 若您同时插入2支以上Optane™内存，只能选择其中一支Optane™内存做加速用，其它Optane™内存会被当做一般资料盘使用。
• 请勿任意移除Optane™内存，以免造成操作系统损毁。
• 若要更换/移除Optane™内存，请先至「InteOptane™ Memory and Storage Management」程序中停用原本的Optane™内存才能进行更换/移除。
• 更新BIOS后，并不会更改您原本对Optane™内存的设置。

3-2 驱动程序安装

操作系统安装完成后，在桌面右下角会出现询问是否要通过APP Center下载并安装驱动程序及技嘉工具程序对话框，请按「安装」键进行安装。(请先确认「BIOS程序设置」中「Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install」的设置为「Enabled」)。

App Center 新用户已安装并连接 APP Central 1 系统或服务器以支持现有磁盘组件。 下载权限 取消 帮助

当确认是否同意End User License Agreement 信息出现时，请按「接受」安装APP Center。在APP Center对话框中勾选要安装的驱动程序及工具程序后，按下「安装」键即可进行安装。

GIGABYTE® APP Center 安装 安装模式 IMF Update U800tyd 300E Series 磁盘大小: 24MB For Intel 300 Series Chapool 容量: 10.1,57968,6131 Intel(R) Management Engine Software(200X)299/300 Series 磁盘大小: 64MB Insol(R) HEO Device Driver You MUST install this driver to ensure proper system operation. 容量: 11.8.80.3961 Intel(R) HD Graphics Driver 磁盘大小: 197MB Insol(R) Inte(R) Blue Graphics, Insol(R) Inte(R) Pro Graphics, Inte(R) HD Graphics and Insol (R) HD Graphics on 4th Gen/7th Gen/Bth Gen/Apollo Lake Gen/Kind Lake 版本: 15.20.100.66.17 Readtek HD Audio Driver 磁盘大小: 17MB Readtek High Definition Audio Driver 容量: 6.8.1.8427 Readtek 111/168/$118 LAN Driver for gigabit(Windows 10) 磁盘大小: 4MB Readtek 111/168/$118 LAN Driver for gigabit(Windows 10) 容量: 10.003.0838.2018 Intel Rapid Storage Technology driver 磁盘大小: 20MB Intel driver for AHC3 and RAID mode 容量: 17.2.8.1627 常规式 @BIOS 磁盘大小: 18.97 MB @BIOS就可以能在Windows回滚下进行BIOS更新。您可以通过BIOS将远程访问在电脑近3的 信息驱动向虚拟连接 下面监听到BOS服务器，以更新主播放BIOS。 USB Blocker 安装 取消

请至技嘉网站查询更多的软件介绍。

请至技嘉网站查询更多的疑难排解说明。

Regulatory Notices

Taiwan NCC Wireless Statements / 无线设备警告声明：

低功率电波辐射性电机管理辦法

第十二条：经型式認證合格的低功率射频电机，非经许可，公司、商号或用户均不得擅自变更频率、加大功率或变更原设计的特性及功能。

第十四条：低功率射频电机的使用不得影响飛航安全及干擾合法通信；经发现有干擾现象时，应立即停用，并改善至无干擾时方得继续使用。前项合法通信，指依电信法规定操作的无线电通信。低功率射频电机须忍受合法通信或工業、科學及醫療用电波輻射性电机设备的干擾。

在 5.25-5.35 稀赫频带内操作的无线信息传输设备，限于室内使用。

中国《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

环保使用期限

此标识指期限(十年)，电子电气产品中含有的有害物质不会发生外泄或突变、电子电气产品用户正常使用该电子电气产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。

产品中有害物质的名称及含量：

亲爱的用户，感谢您选用技嘉科技的主板产品，选择技嘉——创新科技，美化生活。

为了确保您能够充分享有技嘉科技为您提供的完善售后服务支持，请您在购买技嘉科技产品后认真阅读本质量保证卡的说明并妥善保存此说明。

关于技嘉主板售后服务及质量保证卡说明如下：

1. 技嘉科技的主板产品在中华人民共和国境内(不包括港澳台地区)由宁波中嘉科贸有限公司总经销。

2. 技嘉科技为主板产品在中华人民共和国境内(不包含港澳台地区)提供3年保修服务, 如参加4年质保活动的, 则按官网注册时间延迟保修期。

3. 技嘉主板售后服务及质量保证卡仅适用于在中华人民共和国境内(不包括港澳台地区)通过合法途径购买的技嘉主板产品。

4. 根据中华人民共和国部分商品修理更换退货责任规定(新三包法)，用户在使用本公司主板产品过程中，若主板产品出现下列情况，本公司将不承担保修义务：

A. 超过技嘉提供有效保修期限的；
B. 未按产品使用手册的要求使用、维护、保管而造成损坏的；
C. 擅自改动、自行维修、组装不当而造成产品损坏的；
D. 使用未经合法认证的软件或扩展部件而造成产品损坏的；
E. 非正常的使用方式或环境造成电路板或部件划伤、扭曲、腐蚀、生锈、氧化、断裂等造成产品损坏的；
F. 人为造成损坏的，如：印刷电路板撞裂、板弯、线路划断、CPU角座损坏等；
G. 因不可抗力或人为之操作使用不当造成损坏的；
H. 假冒和非法走私品；
1. 产品序列号遗失或被涂改致无法辨认或与实际产品实物不符的；
J. 以特殊测试用途为目的，对内存插槽、显卡插槽、USB接口、网口插槽等部件长时间不正当使用造成主板损坏的。

1. 技嘉主板产品技术支持服务指导

A. 如果您在使用技嘉主板产品过程中遇到问题，可以先通过查阅产品用户手册寻找答案。

B. 您也可以直接访问技嘉官方https://www.gigabyte.cn/或直接拨打技嘉科技800主板免费服务热线：800-820-0926进行咨询（未开通800电话或手机无法拨打800的地区，请拨打021-63410189）。服务时间：星期一到星期五9:00-18:00法定节假日除外。（技嘉科技800主板免费服务热线由技嘉科技授权宁波中嘉科贸有限公司成立）。

1. 技嘉主板产品送修服务指导

A. 当确认您所使用的技嘉主板产品由于硬件故障需要维修服务，在送修前请务必告知您所使用的主板产品型号，BIOS版本，搭配的配件配置，详细的故障现象等信息，方便技嘉工程师能够帮助您更加准确快速的判断出故障的原因。

B. 如购买时经销商向您承诺的服务范围大于技嘉提供的服务范围，超出部分的服务，请联系经销商以取得详细服务咨询。

C. 产品送修时, 请以原厂包装材料或其他适合材料 (如纸箱、气泡袋等) 包装, 送修主板需加置CPU保护盖, 以免运送途中发生损坏。如是因包装不当导致运送中发生的损坏, 本公司将恕不提供保修。随产品的耗材, 赠品及包装材料等均不在保修范围内。

1. 申请质保售后服务时请同时出示本质保卡和有效购买凭证。

2. 质量保证卡必须加盖经销商印章方为有效。

3. 申请质保售后服务请联系技嘉科技授权的当地代理商。

4. 本公司在法律允许的范围内保留对《技嘉主板售后服务及质量保证卡》增加、删减、修改及解释的所有权利，并于本公司官方网站上公告后生效。

经销商印章

技嘉科技印章

GIGABYTE®

www.gigabyte.cn

技嘉科技全球服务网

• 技嘉科技股份有限公司

地址：新北市 231 新店区宝强路 6 号

电话：[phone]，传真：[phone]

技术服务专线：0800-079-800，02-8913-1377

服务时间：

星期一\~星期五 上午09:30\~下午08:30

星期六 上午 09:30 \~ 下午 05:30

技术 / 非技术问题支持：https://esupport.gigabyte.com

网址(英文): https://www.gigabyte.com

网址（中文）：https://www.gigabyte.com/tw

• 宁波中嘉科贸有限公司 · 中国

技嘉技术服务专线：800-820-0926，若您的手机

号码未开通 800 电话无法拨通 800，请拨打直线

电话 [phone]。

服务时间 （法定节 / 假日除外）：

星期一 \~ 星期五 上午 09:00 \~ 12:00

下午 13:00 \~ 18:00

技术支持：https://esupport.gigabyte.com

网址：http://www.gigabyte.cn

- 技嘉科技服务专区 (GIGABYTE eSupport)

若您有技术或非技术(业务及市场)的相关问题时, 欢迎至 https://esupport.gigabyte.com 询问。

GIGABYTE

Welcome to eSupport
