用户手册 SuperServer E3009A4C Supermicro

使用手冊內的資訊經仔細審核後確認正確無誤。供應商無須負擔下列責任：1. 手冊內不正確資訊；2. 更新內容或保持手冊資訊為最新狀態；或3. 通知任何人、組織相關更新。請注意：若需要手冊最新版本，請參詳本公司網站 www.supermicro.com.

美超微公司（Supermicro）保留更改手冊內對產品描述且無需通知任何人或組織之權力。所指產品（包括軟體與文件）係Supermicro之資產或許可Supermicro使用之資產。除非有另外授權許可，不允許複製該產品。

在任何情況下，美超微公司（Supermicro）對使用或無法使用本產品或文件所致生直接、間接、特殊、附帶、推測或衍生損害賠償，一概不負賠償責任，即使已告知此類損害可能發生。美超微公司（Supermicro）尤其對任何硬體、軟體、資料儲存或與其他產品一併使用無須負責，包括修理、取代、整合、安裝或復原硬體、軟體或資料所產生之費用亦無須負責。

任何製造商與客戶間之爭議應依照美國加州聖塔克拉拉之法律裁定，加州聖塔克拉拉郡應解決該爭議。美超微公司（Supermicro）之最高賠償不超過客戶支付該產品之價格。

本公司販賣之產品，其目的及用途不適用於維生系統、醫療器材、核能設施或系統、飛行器、飛行器裝置、飛行器/緊急通訊裝置，或其他一經故障可合理預見會造成重大傷亡及財產損失的重要系統上。因此，本公司不承擔所有及任何因產品應用於上述高危險用途而產生之責任。若買方將產品販賣或使用於上述高危險用途，買方應自行承擔所有風險。此外，若買方違反上述規定，致第三人對本公司主張侵害權利時，買方應負責排除並賠償所有損害。

手册版本 1.0

公佈日期：2018年7月6日

除非您申請並經美超微公司（Supermicro）書面同意，否則您可能不會收到本文件之副本。本文件之資訊可能未通知即變更，在此提及之其他產品及公司為係經授權之商標註冊或經登記。

美超微公司（Super Micro Computer, Inc）© 2018

版權所有。

美國印製

前言

關於手冊

本手冊的主要讀者為系統整合人員與個人電腦工程師。本手冊提供安裝及使用 SuperServer E300-9A-4C/E300-9A-8C。安裝及維修應僅限有經驗的電腦工程師進行。

註

為了使您的系統正常運作，請至以下網站下載所有必要的驅動程式、軟體以及伺服器使用手冊。

• Supermicro 產品手冊：http://www.supermicro.com/support/manuals/
• 產品驅動程式與軟體：https://www.supermicro.com/wftp/driver
• 產品安全資訊：http://www.supermicro.com/about/policies/safety_information.cfm

若您有任何問題，請聯絡我們的支援團隊：[e-mail]

本手冊可能未經通知而定期更新。請參考 Supermicro 公司網站（http://www.supermicro.com），查詢手冊版本更新狀態。

警告

請特別注意以下本手冊所使用的符號。

警告！表示有關預防設備/財產損傷或人身傷害的重要資訊。

警告！表示在執行程序時可能會遇到高壓電的情況。

聯絡 Supermicro

總部

地址： Super Micro Computer, Inc.

980 Rock Ave.

San Jose, CA 95131 U.S.A.

電話： [phone]

傳真：[phone]

網站：www.supermicro.com

歐洲

地址： Super Micro Computer B.V.

網站： www.supermicro.nl

亞太地區

地址： Super Micro Computer, Inc.

電話：[phone]

傳真：[phone]

電子郵件： [e-mail]

網站：www.supermicro.com.tw

第1章

簡介

1.1 概述

SuperServer E300-9A-4C/E300-9A-8C是一款小巧精密的嵌入式系統，包含SCE300機箱以及A2SDi-4C-HLN4F/A2SDi-8C-HLN4F單一處理器主機板。有關經認證可與此系統使用的作業系統資訊，請參考本公司網站（www.supermicro.com）。

本章簡述特色及功能。除了主機板及機箱之外，以下也列出幾項系統內的重要零件。

主要零件清單
說明 零件序號 數量
84W DC電源變壓器 MCP-250-10122-0N 1
4公分冷卻風扇 FAN-0065L4 2
PCI-E x8 轉接卡 RSC-RR1U-E8 1
機架安裝軌道組(選購) MCP-290-30002-0B 1 組
RJ45 串列埠連接線供Console使用(選購)	CBL-CUSB-0975	1

1.2 系統特色

下列表格為產品E300-9A-4C/E300-9A-8C主要特色的概略說明。請參閱附錄B以獲得更多規格資訊。

系統特色

主機板

A2SDi-4C-HLN4F/A2SDi-8C-HLN4F

機箱

SCE300:精巧型內嵌式迷你ITX盒

CPU

Intel Atom processor C3558/C3758系統整合晶片 (System on a Chip)

記憶體

4個DDR4 DIMM插座;支援達256GB DDR4 ECC RDIMM或64GB DDR4 ECC/non-ECC UDIMM;記憶體種類2666/2400/2133MHz;DIMM大小為64GB、32GB、16GB、8GB、4GB

擴充插槽

1條PCI-E 3.0 x4插槽(短版)

儲存硬碟

2個固定2.5吋硬碟插槽,一個有托架,另一個one with bracket, one on base mount (one fixed drive bay when AOC area is occupied)1個PCI-E 3.0 x2介面供M.2 (M Key 2242/2280)

電源

1個84W DC電源變壓器

輸入/輸出連接埠

LAN: Four 1Gbe RJ45 LAN連接埠IPMI: One dedicated LAN連接埠USB: Two USB 2.0連接埠Display: VGA SATA: One SATA 3.0連接埠DOM: SuperDOM (Disk on Module) 電源連接器TPM 2.0 接頭

冷卻

2個4公分PWM機箱風扇,以及1個被動式CPU散熱器

尺寸

寬x高x深:10吋(254公釐)x1.7吋(43公釐)x8.9吋(226公釐)

1.3 機箱特色

SCE300是一款為精巧的嵌入式1U機箱，可搭載Mini-ITX和Flex-ATX主機板。

前端特色

機箱前端包含控制面板。

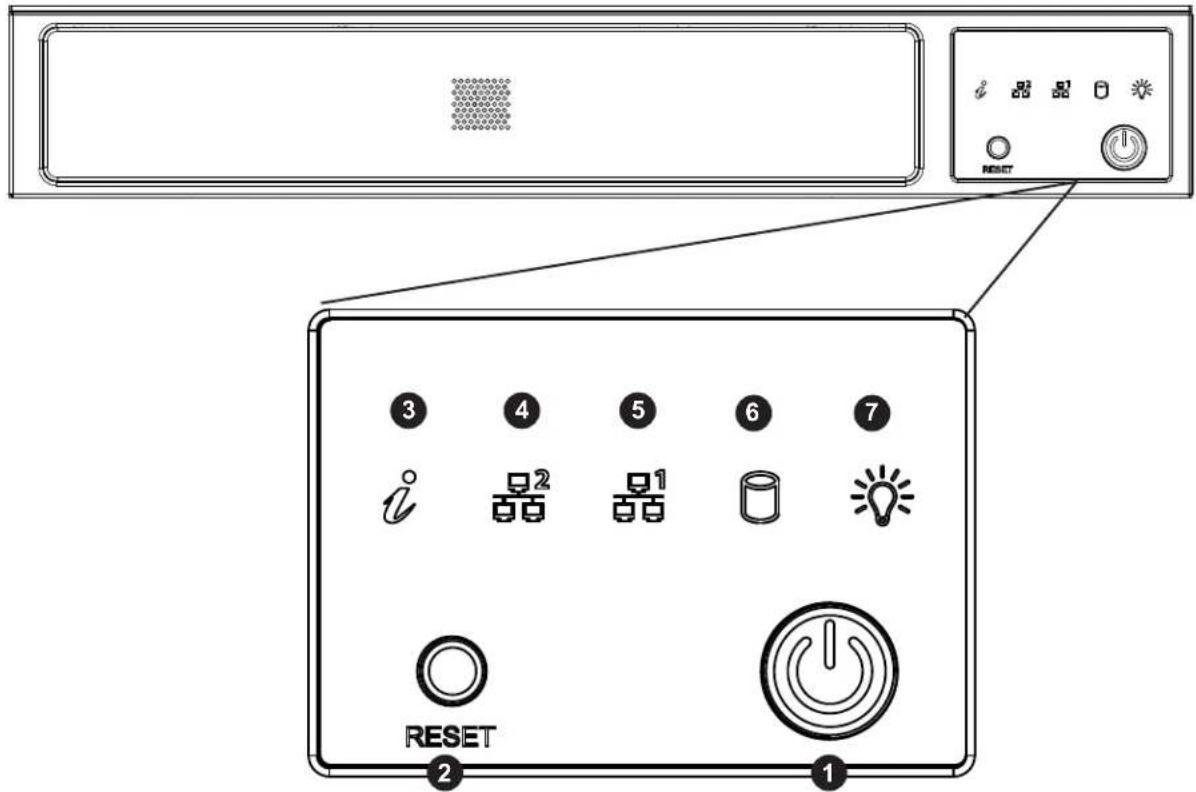

圖 1-1. 機箱前端與控制面板

控制面板特色
項目 功能 說明
1 電源鍵		主電源開關自電源供應器供應主電源至伺服器,或中斷伺服器的主電源,但維持備用電源。進行大部分的維護作業前,請先拔除系統的電源插頭以移除所有電源。
2 重設鍵	重設系統。
3	資訊LED指示燈	出現幾種特定狀況時,警示操作人員。說明如下。
4 與 5	NIC LED指示燈	閃爍時表示LAN的網路活動。.
6 硬碟LED	指示燈 閃爍時表示硬碟活動。
7	電源LED指示燈	表示電源目前供應至系統電源供應裝置。LED指示燈亮表示系統正常運作。

資訊LED指示燈
狀態 說明
持續亮起紅燈 出現過熱情形。(可能因排線壅塞所導致。)
紅燈閃爍(1Hz) 風扇 故障,檢查式偶有風扇停止運轉
紅燈閃爍(0.25Hz) 電源故障,檢查是否有電源停止運作。
藍燈恆亮	在本機端啟用UID,找尋並鎖定在機架環境中的伺服器。
藍燈閃爍 以IPMI啟用UID,找尋並鎖定在機架環境中的伺服器。

後端特色

機箱後端有輸入 / 輸出連接埠。

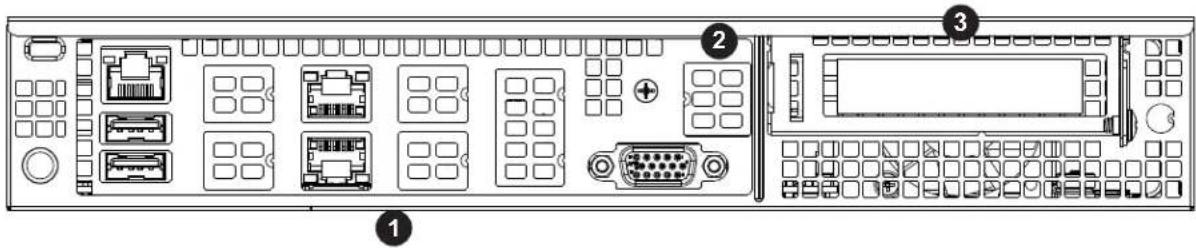

後端機箱特色
項目 功能 說明
1	I/O連接埠	IPMI LAN、USB、LAN、VGA
2	AOM窗口	保留給 RJ45 主控台重新導向連接線使用
3	PCI槽	供短版PCI-E 擴充卡使用

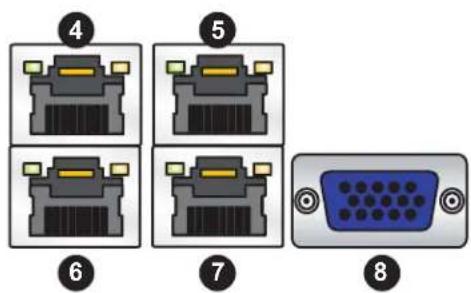

1.4 連接埠

#說明 #說明
1	專屬 IPMI LAN	5	LAN4連接埠
2	USB1連接埠(USB2.0)	6	LAN1連接埠
3	USB0連接埠(USB2.0)	7	LAN2連接埠
4	LAN3連接埠	8	VGA連接埠

1.5 主機板配置

以下是A2SDi-4C-HLN4F/A2SDi-8C-HLN4F 平面圖，標示跳線器、連接器和LED指示燈位置。說明請參見以下內容。

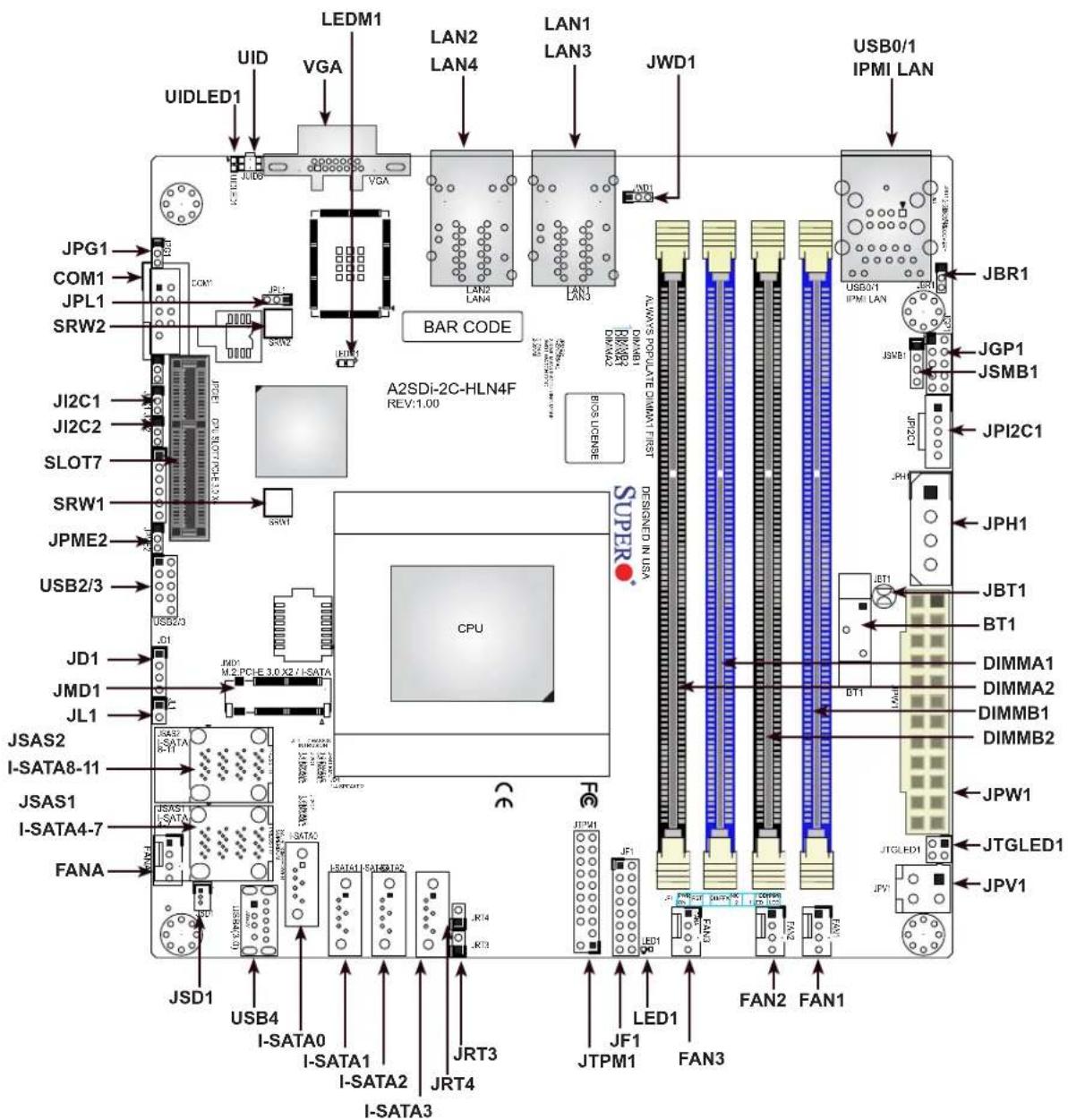

圖 1-4. 主機板配置

註：

• 「■」表示接腳1的位置。
• A2SDi-8C-HLN4F不包含JSAS1連接器（I-SATA4-7）。

快速指引表
跳接器 說明 預設設定

JBR1	BIOS復原	接腳1-2(正常)
JBT1	CMOS清除	開啟(正常)
JI2C1/JI2C2	SMB至PCI-E插槽啟用/停用	接腳2-3(已停用)
JPG1	內建VGA啟用/停用	接腳1-2(已啟用)
JPL1	LAN啟用/停用	接腳1-2(已啟用)
JPME2 ME 製造模式 接腳1-2(正常)
JWD1 Watch Dog(看門狗)啟用 接腳1-2(重設)

LED指示燈 說明 狀態

LED1 內建電源LED指示燈 綠燈恆亮:電源開啟
LEDM1 BMC Heartbeat LED指示燈 綠燈閃爍:BMC正常
UIDLED1	UID LED指示燈	藍燈恆亮:組件辨識

連接器 說明

BT1	內建電池
COM1	COM 接頭
FAN1 - FAN3, FANA	系統/CPU風扇接頭(風扇1:CPU風扇)
IPMI LAN	專屬IPMI LAN連接埠
I-SATA0 - I-SATA3	Intel SATA 3.0 連接埠(I-SATA0支援SuperDOM)
JD1	揚聲器接頭
JF1	前控制面板接頭
JGP1 通用 I/O 接頭
JL1	機箱入侵接頭
JMD1	M.2 PCI-E 3.0 x2 / I-SATA 插槽
JPH1	4針腳電源連接器供硬碟使用(從主機板供電給內建硬碟裝置)
JPI^2C1	電源SMBbus I^2C 接頭
JPV1	4針腳 DC 電源連接器(當24針腳ATX電源沒有使用,為特殊機殼供電。)
JPW1 24-pin ATX電源連接器
JRT3	Thermal Diode 1接頭
JRT4	Thermal Diode 2接頭
JSAS1	I-SATA 連接埠 4-7
JSAS2	I-SATA 連接埠 8-11(A2SDi-4C-HLN4F不含)
JSD1	SATA DOM電源連接器
JSMB1 SMBus 接頭
JTGLED1	LAN3/LAN4 前面板動態 LED指示燈
JTPM1	信任平台模組/Port 80 連接器
LAN1 - LAN4	Gigabit 乙太網路連接埠(RJ45)

連接器 說明

SLOT7 CPU PCI-E 3.0 x4 插槽

SRW1, SRW2 M.2 固定螺絲

UID Unit ID 鍵

USB0/1 背板USB 2.0 連接埠

USB2/3 Front Accessible USB 2.0 接頭

USB4 Front Accessible USB 3.0 Type A 連接埠

VGA VGA 連接埠

系統方塊圖


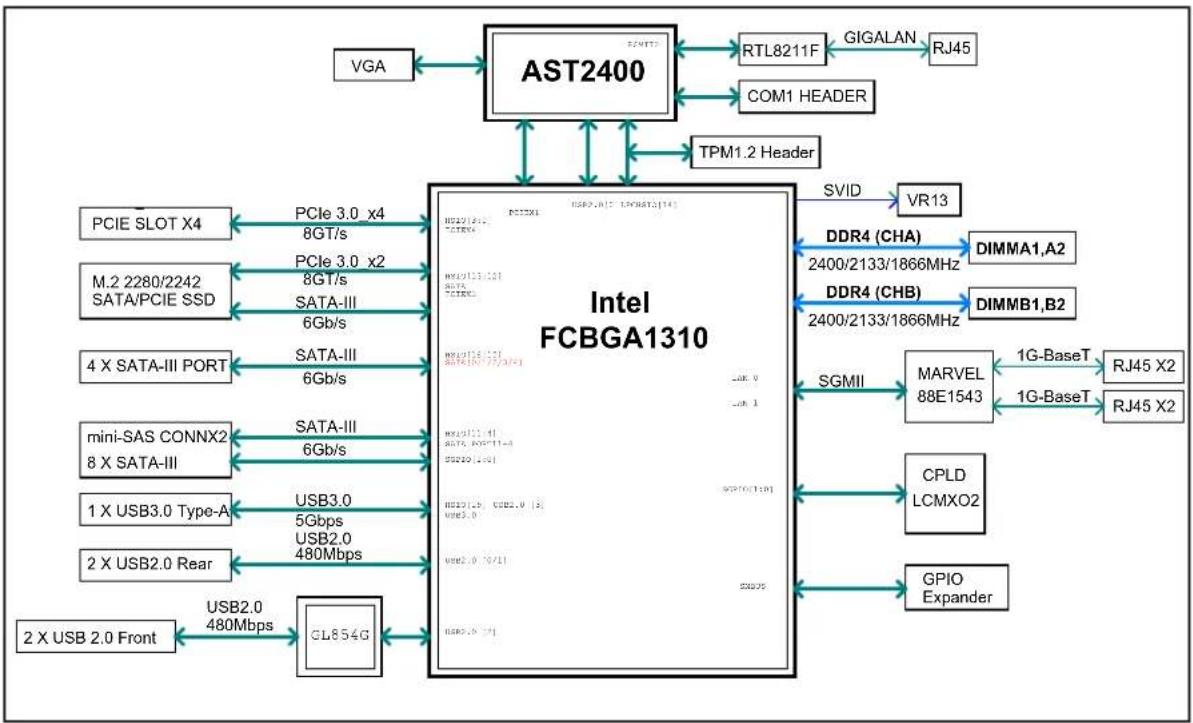

圖 1-5. 晶片方塊圖
註：此為一般方塊圖，可能與您的主機板實際功能不盡相同。有關您的主機板確切規格資料，請參考附錄〈系統規格〉。

1.6 安装及設定伺服器

伺服器出貨時，已裝有內建處理器，主機板已預先裝載於機箱內。使用伺服器前有幾個必要步驟需要進行。您必須安裝記憶體、硬碟，並正確安裝系統。

拆箱檢查

檢查裝送系統的外箱是否受損。假如何服器外觀受損，請向貨運業者索賠。

警告及注意事項

• 使用調節式不斷電系統（UPS）保護伺服器部受電源突波（power surge）及電壓突波（voltage spike）干擾，並且使您的系統遇到停電依舊能繼續操作。
• 請詳閱附錄的電氣與一般安全注意事項。

安裝機架固定托架

以兩支機架托架及一支兩部分電源變壓器層板托架（選購配件，貨號MCP-290-30002-0B）所組合成的機架，可用來安裝機箱。包含安裝托架，使得機箱可以安裝在工作環境中任何方便的地方。

1. 將 3 根螺絲穿過每一支托架上的洞孔，確定鎖緊托架與機箱。
2. 用 2 根螺絲穿過托架與把手，完成把手安裝。
3. 若您要使用選購的電源變壓器托架，先將電源變壓器安裝在該托架上。並依下圖所示安放，然後用 2 根螺絲加上固定托架。
4. 用 3 根螺絲將電源變壓器托架組件裝在機箱的右側。

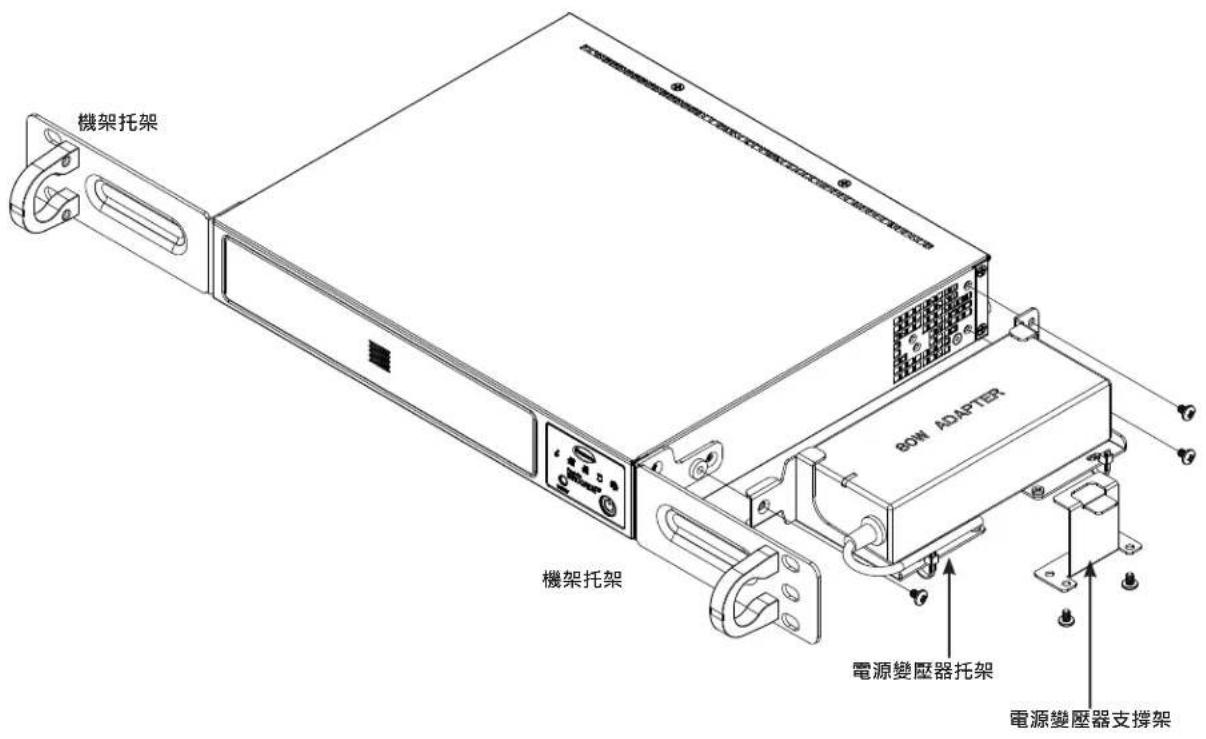

圖 1-6.0 安裝機架式安裝用托架

第2章

維護及安裝元件

本章說明安裝及更換主要系統元件的步驟。為了預防發生相容性的問題，僅能使用符合規格與零件編號的元件。

安裝或是更換大部分的元件時，首先都必須移除電源。請依照以下每一項的步驟來進行。

2.1 移除電源

請進行以下步驟，以確保確實移除系統電源。當您移除或安裝非熱插拔的元件，或是更換非備用電源時，此一步驟非常重要。

1. 從作業系統來關閉系統電源。
2. 在系統電源完全關閉之後，將 AC 電源線從插座上拔除。
3. 將電源線從機箱上拔除。

2.2 檢查系統內部

SCE300 具備可拆式上蓋，方便使用者檢查機箱內部。

1. 依照章節 2-1 的說明來關閉系統電源。
2. 移除鎖住上蓋的2顆螺絲。

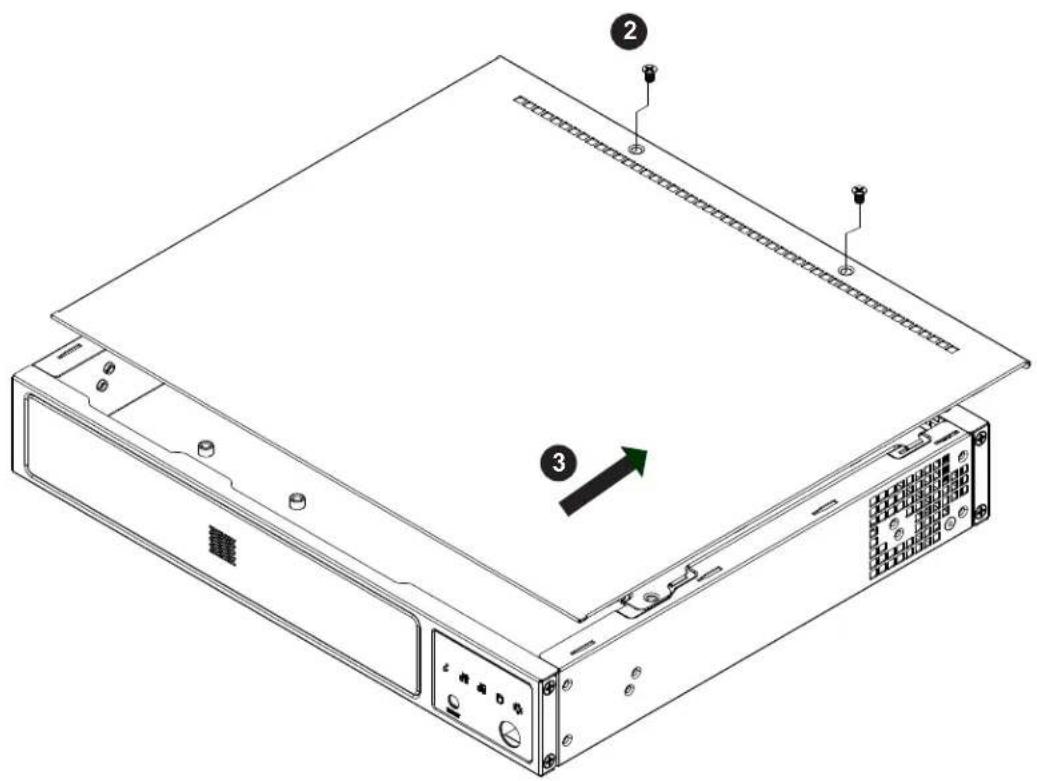

3. 如上圖所示將上蓋往旁邊滑開，將機箱蓋前後兩邊所掛的固定勾從機箱上鬆開。
4. 將機箱蓋往上拿開。

注意：除了短時間之外，否則不可在沒有蓋上機箱蓋的狀況下操作伺服器。機箱蓋必須蓋上以確保正常通風及預防過熱情形出現。

2.3 主機板元件

安裝記憶體

記憶體支援

A2SDi-4C-HLN4F/A2SDi-8C-HLN4F支援達128GB的ECC RDIMM或64GB的ECC/non-ECC UDIMM DDR4記憶體在4條DIMM插槽內。有關其他記憶體資訊，請參考下表。

建議安裝(平衡)
DIMMA1 DIM	MMB1 DIMMA	2 DIMMB2		系統記憶體總數
4GB 4GB	8GB
4GB 4GB	4GB 4GB 16GB
8GB 8GB	16GB
8GB 8GB	8GB 8GB 32GB
16GB	16GB			32GB
16GB	16GB	16GB	16GB	64GB
32GB	32GB			64GB
32GB	32GB	32GB	32GB	128GB
64GB	64GB			128GB

Unbuffered DDR4 ECC/Non-ECC DIMM記憶體
每通道的DIMM數量	DIMM 種類 POR 速度	MT/s	記憶體分配順序
1 Unbuffered	DDR4 DIMM	1866, 2133, 2400 A1, A2	(2 DIMMs)
2 Unbuffered	DDR4 DIMM	1866, 2133, 2400 A1, B1	A2, B2(4 DIMMs)

安装DIMM

首先請照章節2.1的說明移除系統電源，接著按照章節2.2移除機箱蓋。

1. 請按以下順序依次安裝DIMM模組：DIMMA1、DIMMB1、DIMMA2、DIMMB2。為使系統正常運作，請使用相同種類及速度的模組。
2. 將DIMM插槽兩端的卡榫往外推來解鎖。
3. 將DIMM模組的key與插槽上的接收端對齊。
4. 將模組兩端的缺口與插槽接收端對齊。

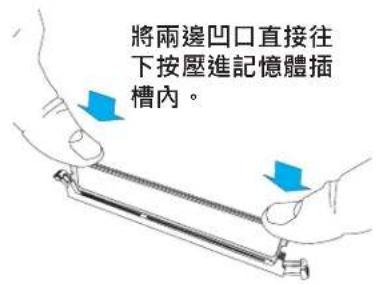

5. 將模組裝入插槽內，雙手拇指放在模組兩端，將模組直接往下壓進插槽，直到模組正確卡入。
6. 將卡榫按壓至固定位置，使DIMM模組固定在插槽內。

移除DIMM

顛倒以上步驟的順序來將DIMM模組從主機板上移除。

圖 2-2. 安裝DIMM
註：有關記憶體支援的更新消息，請至本公司網站的產品網頁（www.supermicro.com）。

固態儲存

此主機板支援2張內部安裝的固態儲存卡：

• 1條mini-PCI-E mSATA插槽
• 1條M.2插槽支援SATA

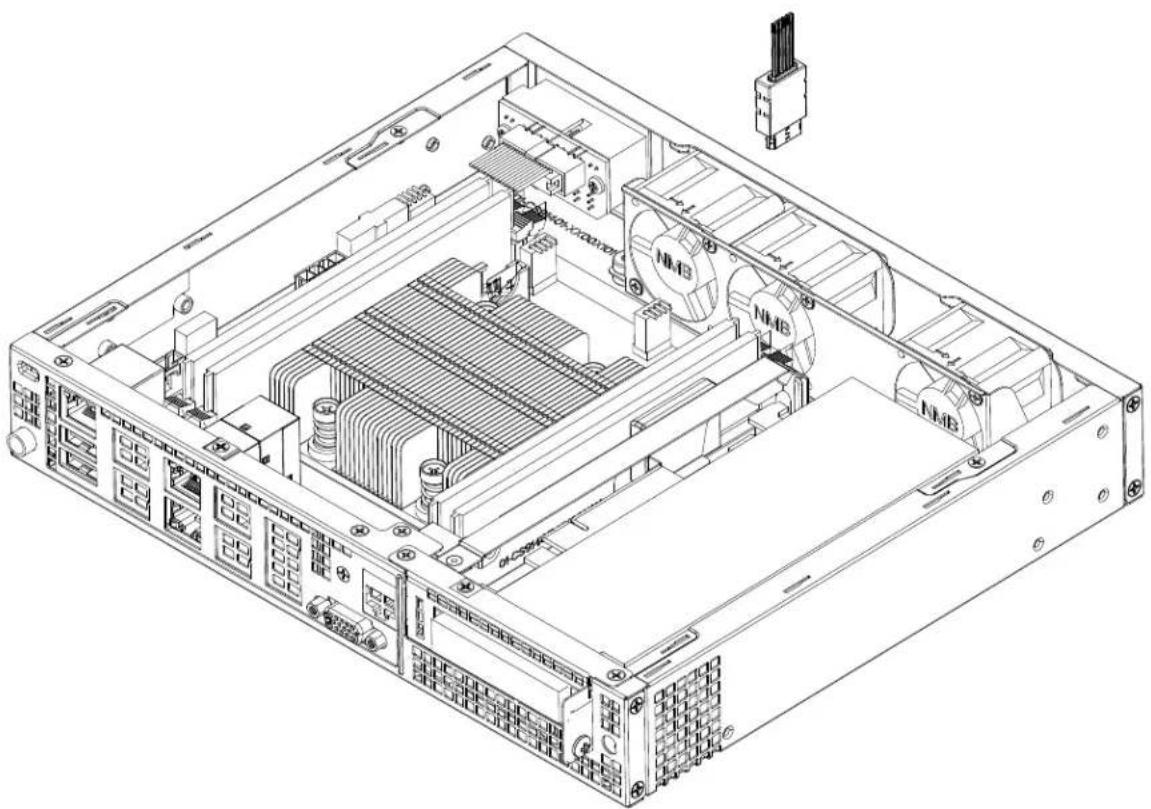

圖2-2. 安裝1張 Mini-PCI-E mSATA卡

Mini-PCI-E mSATA

A2SDi-4C-HLN4F/A2SDi-8C-HLN4F 支援1條供NVMe硬碟所使用的PCI-E x4插槽。mSATA與I-SATA5混合使用。

M.2

M.2先前稱之為Next Generation Form Factor（NGFF）。A2SDi-4C-HLN4F/A2SDi-8C-HLN4F採用1支專屬SSD裝置的M key（2242/2280），原有支援PCI-E SSD的PCI Express 3.0x4介面具絕佳效能。M.2與用於傳統SATA SSD裝置的I-SATA4連接埠混合使用。

安装 M.2 卡

1. 在主機板上找尋M.2連接器。（請參閱圖1.3·JMD1：M2）
2. 輕輕將 M.2 卡插入連接器內。
3. 用 1 根螺絲將 M.2 卡拴緊在 M2_SRW1 或 M2_SRW2 螺絲柱上。

主機板電池

主機板使用靜態記憶體，在系統電源移除時還能保留系統資訊。此記憶體的電源來自主機板上的鋰電池。

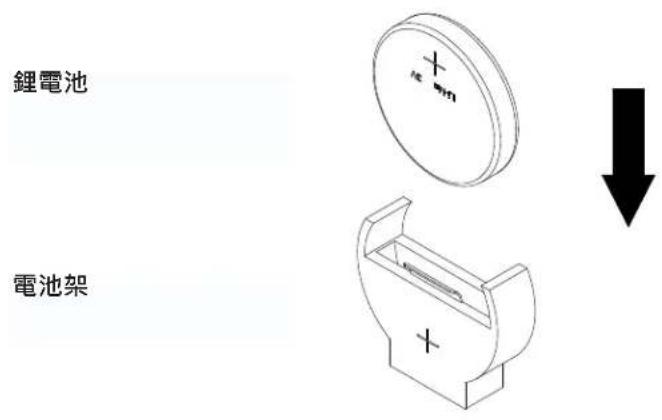

圖 2-3. 安裝內建電池

更換電池

1. 如章節2.1 節所述，移除系統電源。
2. 推開蓋住電池邊緣的小夾鉗。鬆開電池後，將電池從底座拔出。
3. 若要插入新電池，請將電池一邊滑入固定座邊緣下方，正面（+）朝上。接著將另一邊推到底，直到固定夾卡住電池。

註：請謹慎處理使用過的電池。不要毀損電池；受損電池可能會釋放出對環境有害的物質。請勿將使用過的電池丟棄在垃圾桶或是公共掩埋場。請遵守您居住當地的有害廢棄物管制單位的規定，妥善丟棄使用過的電池。

警告：若內建電池上下顛倒安裝（極性相反），會發生爆炸的危險。僅能以製造商建議的相同類型或等效類型電池替換（CR2032）。

2.4 機箱元件

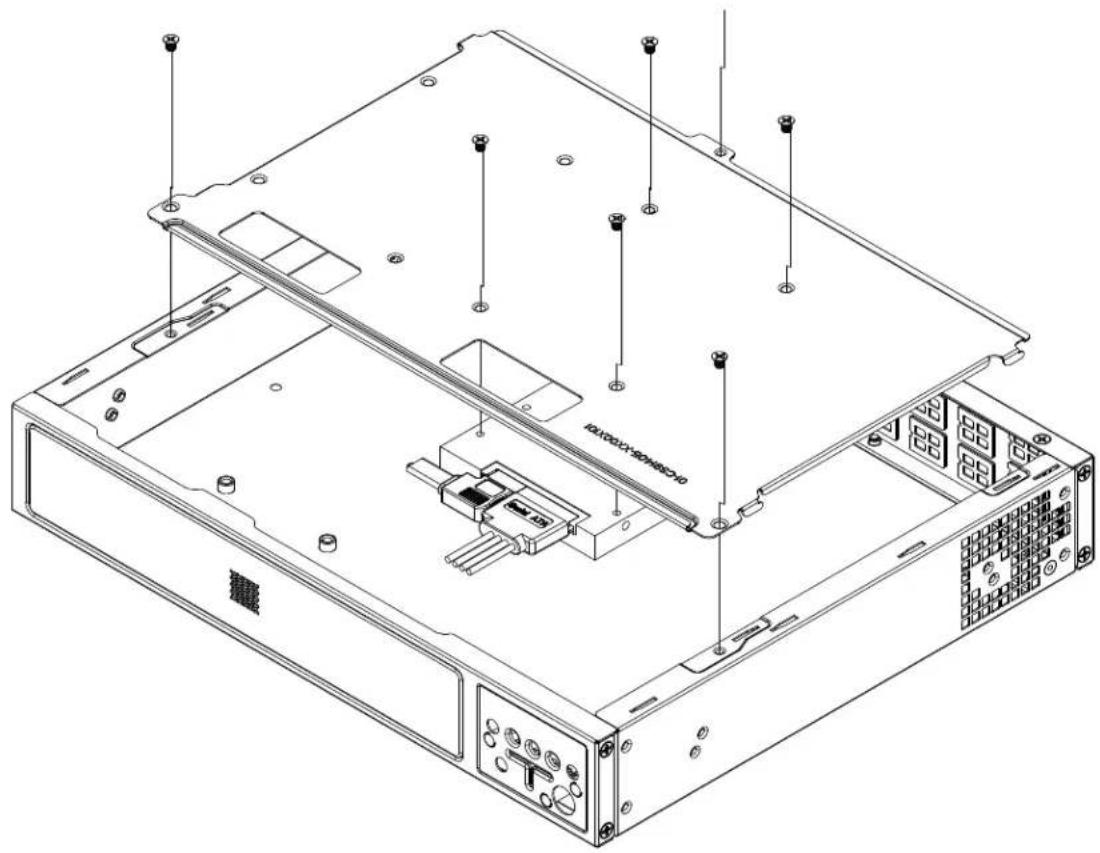

安裝儲存磁碟

SCE300 可搭載2顆固定式2.5吋硬碟，一種托架式，另一種則是背掛式（AOC區使用時，僅能安裝一顆固定式硬碟）。僅使用企業等級硬碟。

1. 如章節2.1所述，確認系統電源已移除，並且依照章節2.2所述，將機箱蓋移除。
2. 移除將硬碟托盤固定在支撐托架的螺絲，並放在一旁備用。取出托盤。

3. 將硬碟放置於托盤上，並用隨附的螺絲將硬碟固定在托盤上。

4. 將硬碟托盤放回機箱內，對齊托盤卡榫和機箱內的插槽。使用先前拆下的螺絲來固定托盤與機箱支架。

5. 將SATA線連接器接上主機板連接器。這條接線可傳輸SATA訊號及SATA電源。
6. 裝回機箱蓋，打開系統電源。

安裝轉接卡

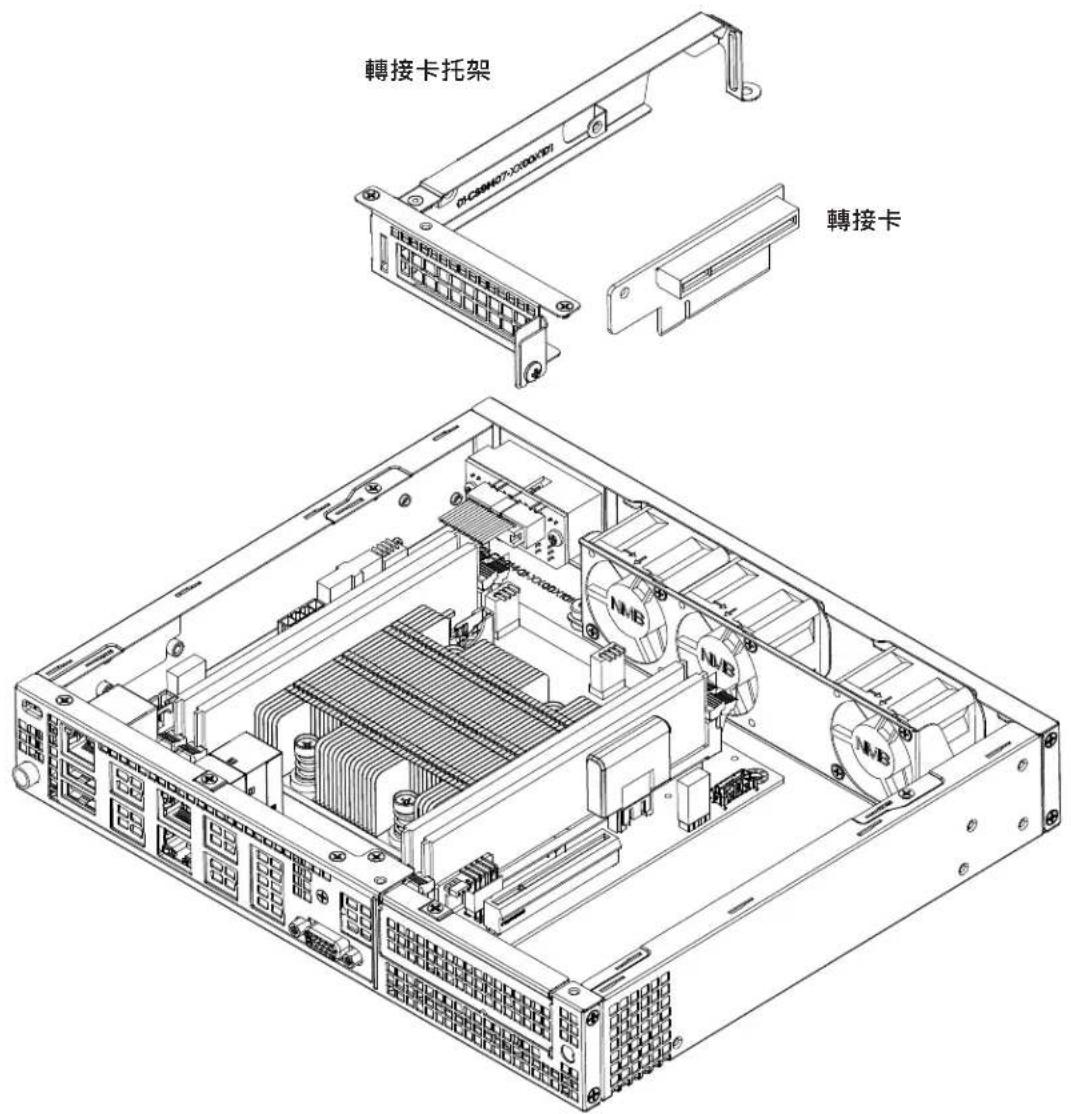

系統藉由一張選購搭配的轉接卡可支援1條PCI-E x8擴充插槽。這張轉接卡插入主機板上的擴充插槽。下圖圖列為安裝轉接卡及轉接卡托架。

圖 2-5. 安裝轉接卡

系統冷卻

SCE300包含2個可替換的4公分的風扇。可選購安裝第三個風扇。

更換系統風扇

1. 如章節2.1所述，確認系統電源已移除，並且依照章節2.2所述，將機箱蓋移除。
2. 移除主機板上的故障風扇電源線。
3. 鬆開並保留將風扇固定在機箱內的螺絲。
4. 取出機箱內的風扇。
5. 將替換風扇與機箱壁面的小洞對齊。
6. 使用先前拆下的螺絲將風扇固定在機箱壁面上。
7. 將風扇線重新接上主機板。
8. 裝回機箱上蓋，重新接上 AC 電源線，並開啟系統電源。

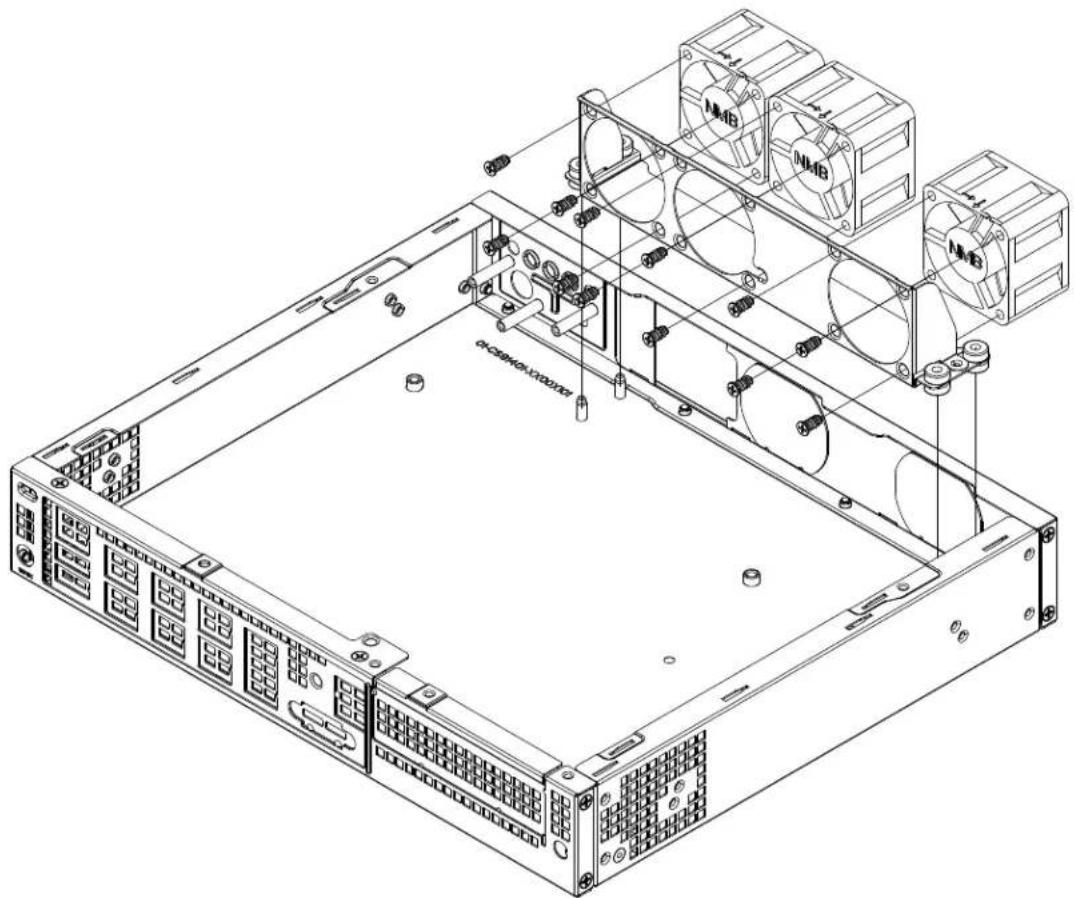

圖 2-6. 系統風扇（第三風扇為選購配件）

附錄A

AC系統標準警告說明

A.1 關於標準警告說明

以下說明事項為產業標準警告內容，用以警告提醒使用者有關可能會造成身體傷害的情況。當您有任何問題或遇到困難，請聯絡Supermicro技術支援部門尋求協助。只有合格技術人員能安裝或設定零組件。

在Supermicro機架內安裝或設定零組件之前，請先完整閱讀本篇附錄。

亦可在本公司網站取得這些警告說明資訊 http://www.supermicro.com/about/policies/safety_information.cfm。

警告定義

您正处于可能受到严重伤害的工作环境中。在您使用设备开始工作之前，必须充分意识到触电的危险，并熟练掌握防止事故发生的标准工作程序。请根据每项警告结尾的声明号码找到此设备的安全性警告说明的翻译文本。

此警告符號代表危險。

您目前所處的工作環境可能讓您受傷。在您使用任何設備之前，請注意觸電的危險，並且要熟悉預防事故發生的標準工作程序。請依照每一注意事項後的號碼找到相關的翻譯說明內容。

Warnung

此产品的短路（过载电流）保护由建筑物的供电系统提供,确保短路保护设备的额定电流不大于250V、20A。

警告

此產品的短路（過載電流）保護由建築物的供電系統提供,確保短路保護設備的額定電流不大於250V、20A。

Warnung

在你打开机箱并安装或移除内部器件前,必须将系统完全断电,并移除电源线。

警告

在您打開機殼安裝或移除內部元件前，必須將系統完全斷電，並移除電源線。

Warnung

只有经过培训且具有资格的人员才能进行此设备的安装、更换和维修。

警告

只有經過受訓且具資格人員才可安裝、更換與維修此設備。

Warnung

此部件应安装在限制进出的场所，限制进出的场所指只能通过使用特殊工具、锁和钥匙或其它安全手段进出的场所。

警告

此裝置僅限安裝於進出管制區域，進出管制區域係指僅能以特殊工具、鎖頭及鑰匙或其他安全方式才能進入的區域。

Warnung

电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理废旧电池。

警告

電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理廢棄舊電池。

Warnung

此部件连接的电源可能不止一个，必须将所有电源断开才能停止给该部件供电。

警告

此裝置連接的電源可能不只一個，必須切斷所有電源才能停止對該裝置的供電。

Warnung

当系统正在进行时，背板上有很危险的电压或能量，进行维修时务必小心。

警告

當系統正在進行時，背板上有危險的電壓或能量，進行維修時務必小心。

Warnung

本产品的废弃处理应根据所有国家的法律和规章进行。

警告

本產品的廢棄處理應根據所有國家的法律和規章進行。

Warnung

警告！危险的可移动性零件。请务必与转动的风扇叶片保持距离。当您从机架移除风扇装置，风扇可能仍在转动。小心不要将手指、螺丝起子和其他物品太靠近风扇

警告

危險的可移動性零件。請務必與轉動的風扇葉片保持距離。當您從機架移除風扇裝置，風扇可能仍在轉動。小心不要將手指、螺絲起子和其他物品太靠近風扇。

Warnung

安装此产品时,请使用本身提供的或指定的或采购的连接线,电源线和电源适配器，包含遵照当地法规和安全要求的合规的电源线尺寸和插头.使用其它线材或适配器可能会引起故障或火灾。除了Supermicro所指定的产品,电气用品和材料安全法律规定禁止使用未经UL或CSA认证的线材。(线材上会显示UL/CSA符号)。

警告

安裝此產品時,請使用本身提供的或指定的或採購的連接線,電源線和電源適配器，包含遵照當地法規和安全要求的合規的電源線尺寸和插頭.使用其它線材或適配器可能會引起故障或火災。除了Supermicro所指定的產品,電氣用品和材料安全法律規定禁止使用未經UL或CSA認證的線材。(線材上會顯示UL/CSA符號)。

Warnung

支援達256GB的ECC RDIMM或64GB的ECC/non-ECC UDIMM DDR4記憶體在4條DIMM插槽內

SATA 控制器

SoC控制器供4個SATA3（6Gbps）連接埠使用

硬碟插槽

雙2.5吋的固定硬碟插槽並包含托架（當AOC區域沒有使用）

擴充插槽

1條PCI Express 3.0 x4插槽

1條M.2 PCI Express 3.0 x2插槽

主機板

A2SDi-4C-HLN4F/A2SDi-8C-HLN4F; Mini-ITX 規格 (6.7 x 6.7 吋 / 170 x 170 公釐)

機箱

SCE300；Mini ITX 尺寸：10（宽）×1.7（高）×8.9（深）吋（254×43×226公釐）

系統冷卻

2\~3個4公分高效能PWM風扇

電源

84 W DC 電源變壓器r

12 Vdc, 5A (60W) DC 電源變壓器; 12 Vdc, 7A (84W) DC 電源變壓器

重量

毛重：7.5磅（3.4公斤）

淨重：3.45磅（1.56公斤）

作業環境

操作温度：摄氏0°至40°（華氏32°至104°）

非操作温度：攝氏-40°至70°（華氏-40°至158°）

操作相對溼度：8%至90%（非冷凝結）

操作相對溼度：5%至95%（非冷凝結）

安全規範

Electromagnetic Emissions: FCC Class A, EN 55032 Class A, EN 61000-3-2/3-3, CISPR 32 Class A
Electromagnetic Immunity: EN 55024/CISPR 24, (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11)
Safety: CSA/EN/IEC/UL 60950-1 Compliant, UL or CSA Listed (USA and Canada), CE Marking (Europe)
Other: VCCI-CISPR 32 and AS/NZS CISPR 32
Environmental: Directive 2011/65/EU and Directive 2012/19/EU

過氯酸鹽警告

以下的警告標誌對於安全使用本設備非常重要，可以避免操作人員遭遇危險，以及財產受到任何損失。

錯誤使用本機器或忽視這本手冊，所引起的傷害或損失等級分類如下：

Warning! (警告) 此注意標誌提醒未能依照正確指示使用機器，可能導致生命危險或造成嚴重傷害。

Caution (注意) 此注意標誌提醒未能依照正確指示使用機器，可能導致受傷或財產損失。

此標誌提示絕對不可做的動作。

此標誌提示一般性務必要採取的行為。

Warnings: (警告)

本機器必須用接地線與地面確實連接。否則受到電擊或閃電時，將對您造成危險。如果電源插座沒有接地端子，或是有無法接地情況，請務必洽詢專業技術人員，妥善安裝這些設施。

1. 電源必須在 100V 至 240V 正負 10% 之間

2. 使用額定合格開關來提供電源迴路。

3. 機器安裝愈接近電源插座愈好。

4. 移動機器必須由維護工程師來處理。

1. 勿使用多孔插座或延長線，否則可能造成溫度過高而引起火災。
2. 勿在電源線放置重物，否則可能引起火災或受到電擊。
3. 勿踏在電源線上，及勿損傷或任意處理電源線，

否則可能引起火災或受到電擊。

1. 勿綁住或紮緊電源線，否則可能引起火災或受到電擊。
2. 勿將花瓶、花盆或盛水容器放在機器上，如果水滴濺出，可能引起火災或受到電擊

1. 機器如果產生怪味或不正常聲響，必需立即關閉機器電源開關，然後從插座取下插頭
2. 絕對不可以沾濕的手插拔插頭，否則可能受到電擊。
3. 插頭必須確實插妥在插座上，如果未能妥善插好，可能會引起火災。
4. 僅可使用機器所附電源插頭。

拔取電源線時，確實抓住插頭部位，否則導致插頭破裂可能引起火災或受到電擊。

不可企圖拆解或擅自修改機器，否則可能引起火災或受到電擊。

不可將機器安裝在下列場所：

1. 濕氣高及多灰塵的地方。
2. 地板不穩的地方。如果機器傾倒，可能造成傷害。

關閉上機蓋時，千萬不可將手放在上機蓋與主機體之間。

1. 移動機器前，必須記住拔下插頭，
   否則插頭可能受損而引起火災或受到電擊。
2. 為安全起見，夜晚無人使用伺服器時，必須確實將它的電源關閉。
3. 連續假日長期無人使用伺服器時，必須確實將它的電源關閉。
4. 插座周圍必須淨空，以便隨時可以很輕易的拔下插頭。

警告使用者：這是乙類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策

眼用物質含情濺標聲晴書

*報驗義務人之姓名或名稱：美超微電屬股份有限公司

*報驗義務人之地址：新北市口和高建一路150號3樓
