用户手册 ED 1442mm F3.55.6 II R OLYMPUS

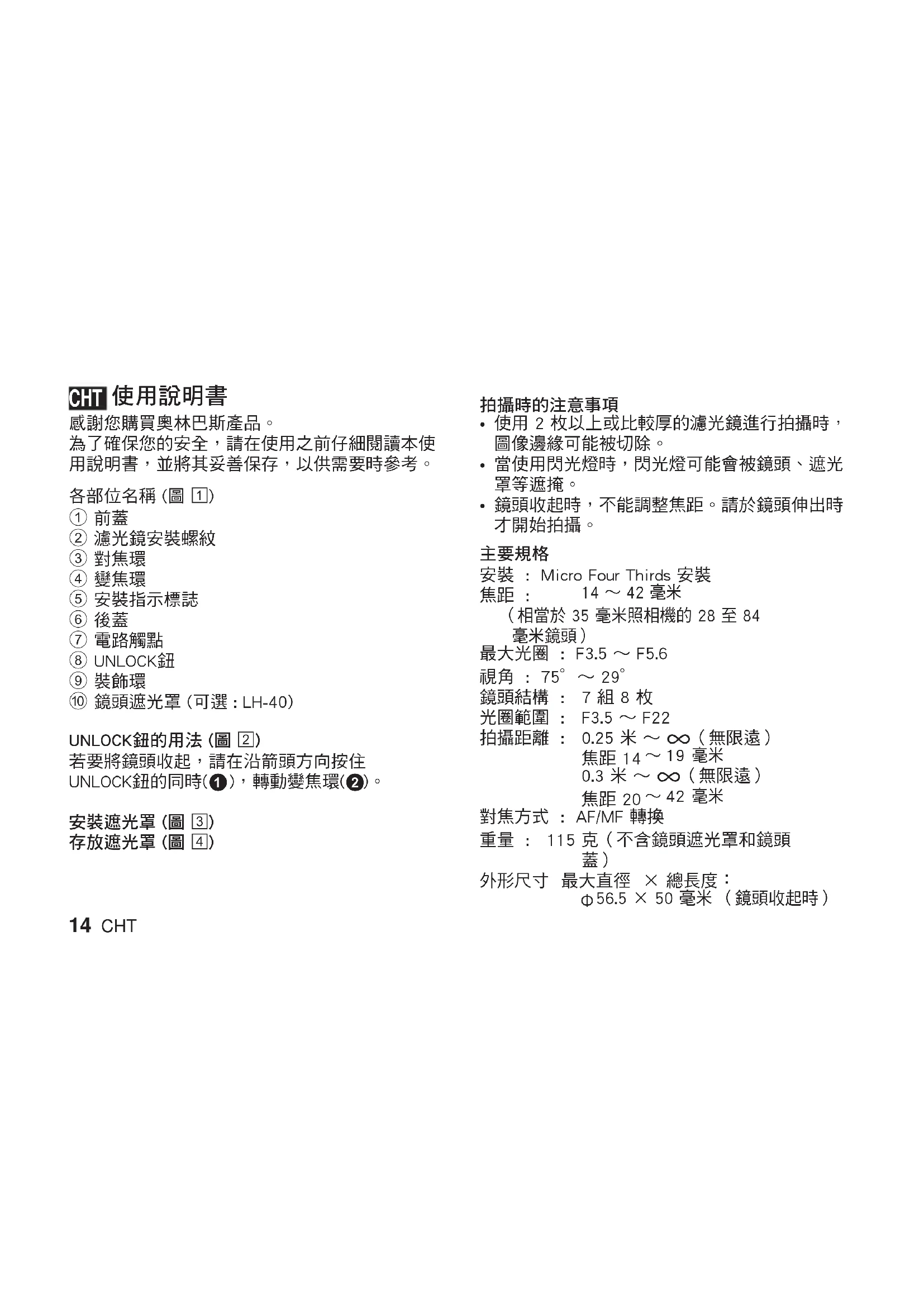

感謝您購買奧林巴斯產品。 為了確保您的安全，請在使用之前仔細閱讀本使 用說明書，並將其妥善保存，以供需要時參考。 各部位名稱 (圖 1) 1 前蓋 2 濾光鏡安裝螺紋 3 對焦環 4 變焦環 5 安裝指示標誌 6 後蓋 7 電路觸點 8 UNLOCK鈕 9 裝飾環 0 鏡頭遮光罩 (可選 : LH-40) UNLOCK鈕的用法 (圖 2) 若要將鏡頭收起，請在沿箭頭方向按住 UNLOCK鈕的同時(

安裝遮光罩 (圖 3) 存放遮光罩 (圖 4)

使用 2 枚以上或比較厚的濾光鏡進行拍攝時，

當使用閃光燈時，閃光燈可能會被鏡頭、遮光

鏡頭收起時，不能調整焦距。請於鏡頭伸出時

安裝 : Micro Four Thirds 安裝

14 ∼ 42 毫米 （相當於 35 毫米照相機的 28 至 84

最大光圈 : F3.5 ∼ F5.6 視角 : 75°∼ 29° 鏡頭結構 : 7 組 8 枚 光圈範圍 : F3.5 ∼ F22 拍攝距離 : 0.25 米 ∼ )（無限遠） 焦距 14

對焦方式 : AF/MF 轉換 重量 : 115 克（不含鏡頭遮光罩和鏡頭

56.5 × 50 毫米 （鏡頭收起時）

CHT L1036JUBCctcs2e.indd14L1036JUBCctcs2e.indd14 2011/04/078:43:022011/04/078:43:02CHT 15 鏡頭遮光罩安裝方式 : 卡口式 濾光鏡安裝螺紋直徑 : 37 毫米

• 設計和規格可能會進行更改，恕不另行通知。

請勿在未裝上鏡頭蓋的狀態下放置鏡頭。陽光 聚集時會引起故障或火災。 裝上照相機時請勿將鏡頭對准太陽。陽光聚集

Micro Four Thirds和Micro Four Thirds標誌是 OLYMPUS IMAGING Corporation在日本、美國、 歐盟國家及其他國家的商標或註冊商標。

感谢您购买奥林巴斯产品。 为了确保您的安全，请在使⽤之前仔细阅读本使 ⽤说明书，并将其妥善保存，以供需要时参考。 各部位名称 (图 1) 1 前盖 2 滤光镜安装螺纹 3 聚焦环 4 变焦环 5 安装指⽰标志 6 后盖 7 电路触点 8 UNLOCK开关 9 装饰环 0 镜头遮光罩 (选购 : LH-40) 使⽤UNLOCK开关 (图 2) 如要存放镜头，在按照箭头⽅向按下UNLOCK开关 时(1)转动变焦距圈(2)。 安装遮光罩 (图 3) 存放遮光罩 (图 4)

使⽤ 2 枚以上或⽐较厚的滤光镜进⾏拍摄时，

在镜头缩进时不能调整焦距。只有在镜头伸展

卡⼝ : Micro Four Thirds 接⼝ 焦距 : 14 ～ 42 毫⽶ （相当于 35 毫⽶照相机的 28 ⾄ 84 毫⽶镜头） 最⼤光圈 : F3.5 ～ F5.6 视⾓ : 75°～ 29° 镜头结构 : 7 组 8 枚 光圈范围 : F3.5 ～ F22

焦距 20 ～ 42 毫⽶ 对焦⽅式 : AF/MF 转换

镜头遮光罩安装⽅式 : 卡⼝式 滤光镜安装螺纹直径 : 37 毫⽶

• 设计和规格可能会进⾏更改，恕不另⾏通知。

请勿在未装上镜头盖的状态下放置镜头。阳光 聚集时会引起故障或⽕灾。 装上照相机时请勿将镜头对准太阳。阳光聚集

Micro Four Thirds和Micro Four Thirds标识是 OLYMPUS IMAGING Corporation在⽇本、美国、欧 盟国家及其他国家的商标或注册商标。
