使用説明書 ED 1442mm F3.55.6 II R OLYMPUS

このたびは当社製品をお買い上げいただきありがとうございます。

ご使用前に本説明書の内容をよくご理解の上、安全に正しくご使用ください。この説明書はご使用の際にいつでも見られるように大切に保管してください。

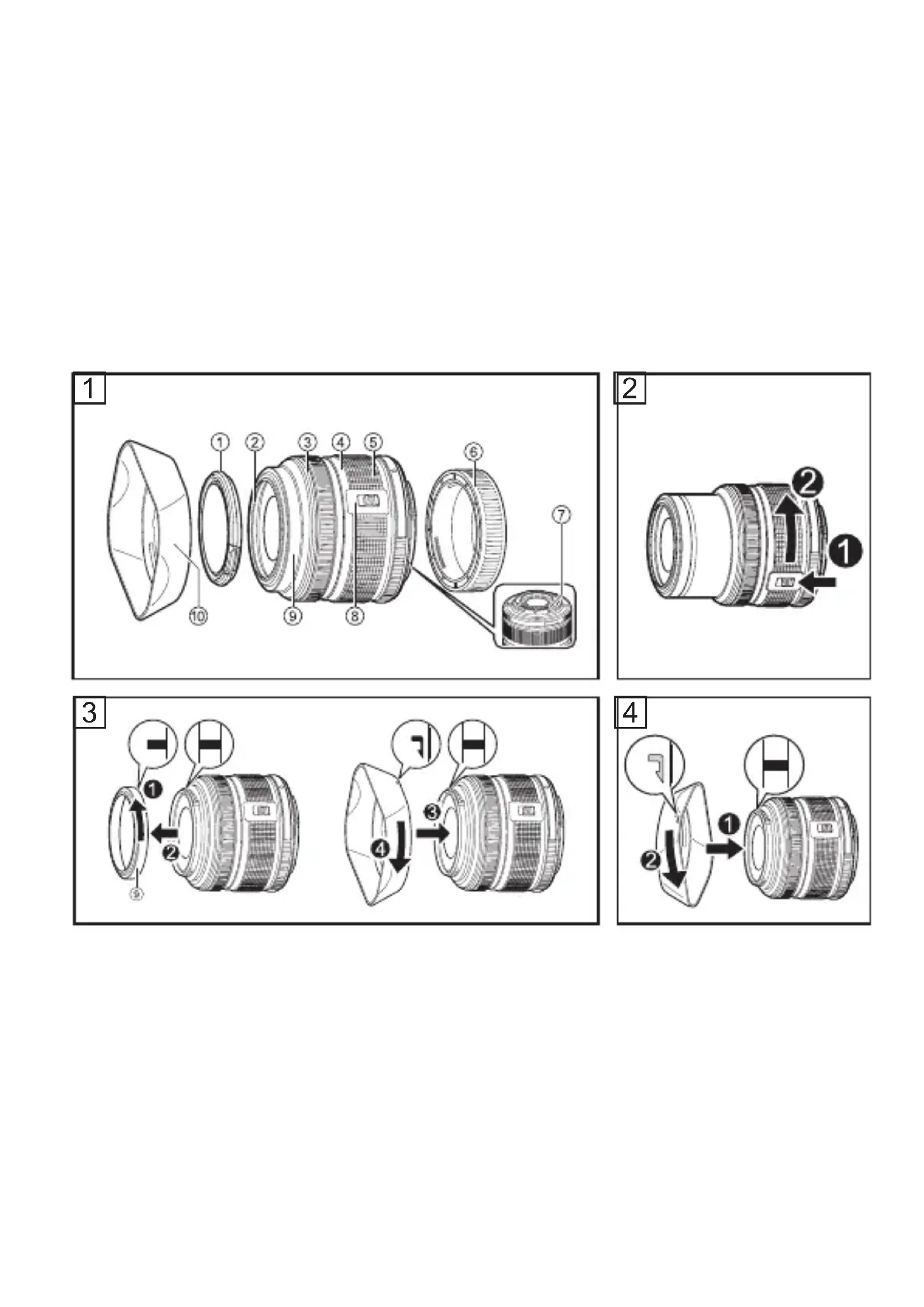

各部の名称(図 1)

① フロントキャップ
② フィルター取り付けネジ
③ フォーカスリング
④ ズームリング
⑤ 取り付け指標
⑥ リアキャップ
⑦ 電気回路接点
⑧ UNLOCK スイッチ
⑨ デコレーションリング
⑩ レンズフード (別売：LH-40)

UNLOCK スイッチの操作方法(図 2)

UNLOCK スイッチを矢印の方向に押しながら (①)、ズームリングを回して (②) レンズを収めます。

フードの取り付け方(図 3)

フード収納のしかた(図 4)

4 JP

撮影時の注意

• フィルターを2枚以上重ねたり、厚みがある種類を使用したときには、画面にケラレが発生することがあります。
• フラッシュ使用時、レンズやフードなどによってフラッシュ光がケラレる場合があります。
• レンズが沈胴状態の場合には、ピントが合いません。レンズを操り出してから撮影してください。

主な仕様

マウント : マイクロフォーサーズマウント 焦点距離 : 14 \~ 42 mm (35 mm フィルム換算 28 \~ 84 mm)

最大口径比 : F3.5 \~ 5.6

画角 : 75^ 29^

レンズ構成 : 7 群 8 枚

絞り制御 : F3.5 \~ 22

撮影距離 : 0.25 m \~ ∞ (無限遠) 焦点距離14 \~ 19 mm 0.3 m \~ ∞ (無限遠) 焦点距離20 \~ 42 mm

ピント調整方式：AF/MF 切り換え

質量 : 115 g(フード／キャップをのぞく) 大きさ 最大径×全長:φ56.5 × 50 mm (沈胴時)

レンズフード取り付け：バヨネット式

フィルター取り付けネジ径：37 mm

※外観・仕様は改善のため予告なく変更することがありますので、ご了承ください。

ご注意 必ずお読みください

警告 安全上のご注意

• レンズで太陽を見ないでください。失明や視力障害を起こすことがあります。
• レンズキャップを付けずに放置しないでください。太陽光が焦点を結んで故障や火災の原因になることがあります。
• カメラに取り付けた状態でレンズを太陽に向けないでください。太陽光が焦点を結んで故障や火災の原因になることがあります。
