Frank Trulaske 于 35 年前创立了 TRUE Fitness ^® ，始终秉承提供优质健身产品、服务及支持的简单理念。如今，TRUE 已成为商用和家用市场上顶级健身器材的全球领导者。我们的目标是成为技术、创新、性能、安全及式样的领导者。多年来，TRUE 的产品获奖无数，一直是业界的标杆。TRUE 为其所有产品（包括商用和家用产品）提供稳定可靠的商业平台，产品备受健身房和消费者欢迎。
TRUE 引以为傲的优质制造传统及创新文化带来了全系列超凡的有氧运动和力量训练设备，提供让全球消费者受益的 TRUE 体验。全系列产品线的创新让 TRUE 获得了成功，创新也因此成为 TRUE 的传统标志。TRUE 的专利心率控制技术是让我们能够向每一位用户提供简单而超凡产品性能的有效方法之一，最重要的是，用户可以利用这些方法实现个人健康及健身目标。
我们的成功在于对产品及其组件进行严格和系统的寿命测试。我们拥有敬业的员工，他们深谙我们的理念，致力于向全球提供优质的产品。
我们的目标是为客户的健康和健身方案提供全世界最出色的顶级设备。
UC900 立式健身车使用者手册
目录：
第1章：安全说明
安全说明....5
空间要求....7
接地说明....8
电源要求....9
警告标贴....10
合规性....10
适当锻炼位置....10
第2章：组装说明
预装清单....11
组装步骤....13
接线图 26
分解图 28
第 3 章：产品概述
产品概述....30
第 4 章：保养与维护
保养与维护....32
清洁设备....32
其他定期预防性维护 33
长期存放....33
第5章：客户服务
联系维修部....34
联系销售部....34
报告货运或部件损坏 35
第6章：附加信息
故障排除指南 36
第7章：保修信息
保修注册 39

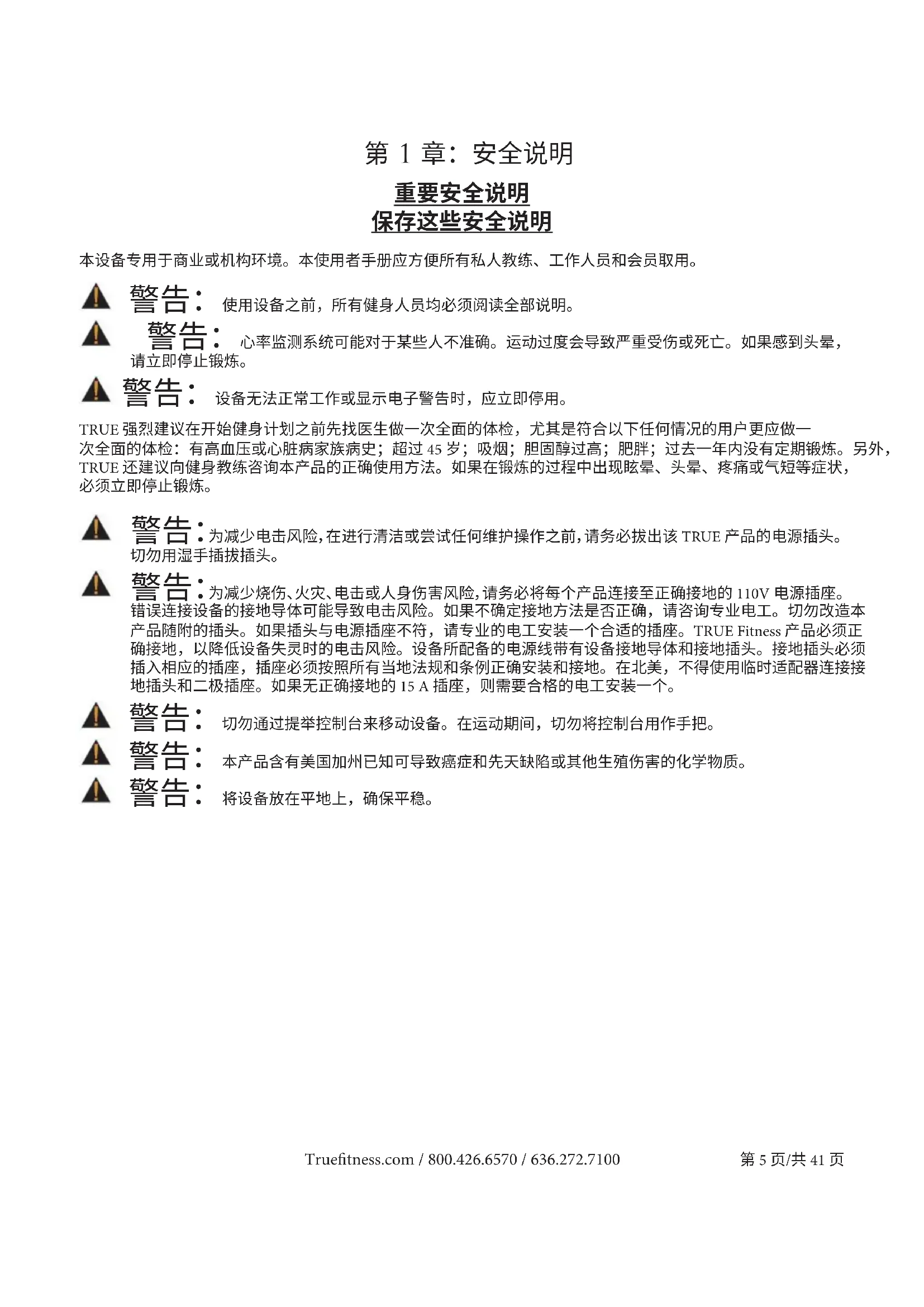

第 1 章：安全说明
重要安全说明 保存这些安全说明
本设备专用于商业或机构环境。本使用者手册应方便所有私人教练、工作人员和会员取用。
警告：使用设备之前，所有健身人员均必须阅读全部说明。
警告：心率监测系统可能对于某些人不准确。运动过度会导致严重受伤或死亡。如果感到头晕，请立即停止锻炼。
警告：设备无法正常工作或显示电子警告时，应立即停用。
TRUE 强烈建议在开始健身计划之前先找医生做一次全面的体检，尤其是符合以下任何情况的用户更应做一次全面的体检：有高血压或心脏病家族病史；超过 45 岁；吸烟；胆固醇过高；肥胖；过去一年内没有定期锻炼。另外，TRUE 还建议向健身教练咨询本产品的正确使用方法。如果在锻炼的过程中出现眩晕、头晕、疼痛或气短等症状，必须立即停止锻炼。
警告：为减少电击风险，在进行清洁或尝试任何维护操作之前，请务必拔出该TRUE产品的电源插头。切勿用湿手插拔插头。
警告：为减少烧伤、火灾、电击或人身伤害风险，请务必将每个产品连接至正确接地的110V电源插座。错误连接设备的接地导体可能导致电击风险。如果不确定接地方法是否正确，请咨询专业电工。切勿改造本产品随附的插头。如果插头与电源插座不符，请专业的电工安装一个合适的插座。TRUE Fitness产品必须正确接地，以降低设备失灵时的电击风险。设备所配备的电源线带有设备接地导体和接地插头。接地插头必须插入相应的插座，插座必须按照所有当地法规和条例正确安装和接地。在北美，不得使用临时适配器连接接地插头和二极插座。如果无正确接地的15A插座，则需要合格的电工安装一个。
警告：切勿通过提举控制台来移动设备。在运动期间，切勿将控制台用作手把。
警告：本产品含有美国加州已知可导致癌症和先天缺陷或其他生殖伤害的化学物质。
警告：将设备放在平地上，确保平稳。
第 1 章：安全说明
警告：
更换可能已磨损、破损或缺失的警告标签。
警告：
更换任何不工作或损坏的部件，进行维修之前不得使用设备。
警告：
为减少烧伤、火灾和对人员造成的电击或伤害风险，请遵循以下说明：
- 切勿在无人看管设备的情况下接通电源。
- 切勿使用任何类型的加长线连接本产品。
- 不使用时和维修前，请将设备插头从插座中拔出。
- 当设备上盖有毯子、塑料或任何会隔绝或停止气流的物品时，切勿操作设备。
警告：
设备工作时可能会因挤压危险造成人身伤害 - 手脚及手指应远离运动部件。
注意事项：
- 使用键入或网上冲浪功能时切勿速度过快。使用键入或网上冲浪功能时，请务必握住固定手把以保持身体平衡（因控制台选件而异）。
- 错误使用或过度使用健身器材可能会导致健康伤害。
- 在运动期间，切勿将接触心率把手用作手把。
- 对本设备进行任何变动或改造均可能导致产品保修无效。
- 如需断开电源，将插头从电源插座拔下。
- UC900 健身车为自发电, 不需要使用电源插座连接 LED 控制台。可选的 TFT 或触摸屏控制台需要 110V 交流输入和 9V 直流 1.5A 输出才能使控制台运行。
- 仅使用 TRUE 交流电源线或交流/直流适配器
- 注意，电源适配器的插头结构可能因国家/地区而不同。
- 自发电设备内的电池含有对环境公认有害的材料。联邦法律要求妥善处理这些电池。
- 正确地放置本产品，以便用户能够接触到电源插头。
- 让电源线远离受热面。切勿拉扯设备电源线或将电源线当做手把。切勿将电源线沿着健身车的侧面或者置于健身车的下面。
- 如果健身车的电源线损坏，则必须由制造商、授权维修代理或类似的合格人员更换，以免造成危害。
- 切勿在使用喷雾产品或供给氧气的地方使用本产品。这类物质会产生燃烧和爆炸的危险。
- 请务必按照控制台说明正确操作。在15岁以下的儿童或残障人士附近使用时，必须密切监视。
- 切勿在户外、水源附近、被弄湿时或高湿环境（包括剧烈温度变化）下使用本产品。
- 切勿在通风口被堵时操作 TRUE 产品。确保通风口处没有线头、头发或任何阻挡物。
- 切勿在本产品的任何开口中插入物品。如有物品落入开口中，请关闭电源，将电源线从插座拔出，然后小心取回物品。如果取不到，请联系 TRUE 客户服务部。
- 切勿将任何类型的液体直接置于装置上，除非置于附件托盘或杯架内。建议使用有盖容器。
- 穿橡胶鞋底或高防滑鞋底的鞋子。切勿穿有跟鞋、皮底鞋、楔鞋或钉鞋。确保鞋底未嵌有任何石块。切勿赤脚使用本产品。避免让所有宽松衣服、鞋带和毛巾接触到运动部件。
- 在操作过程中，切勿将手伸进装置的内部或下部，或轻触其侧面。
第 1 章: 安全说明
▲ 注意事项：
- 操作健身车时，采用正确的人体工学定位。
- 操作时，切勿将动物放在设备上或其附近。
- 切勿超出最大用户体重 400 磅(181 公斤)。
- 踏板还在运动时，切勿离开健身车。
- 感冒或发烧时，切勿使用。
- 使用本健身器材时，应始终遵守基本的预防措施。
- 仅按照本手册中规定的既定用途使用健身车。
- 切勿使用未经制造商推荐的附件。
- 仅允许经过培训的人员维修本设备。
- 在运动时确保旁观者接触不到健身车，从而避免他们会被运动部件打到或夹住的可能性。
- 操作时，一次仅允许一个人使用健身车。
- 使用者/操作人员应负责确保定期维护设备。
- 如果 8 岁及以上儿童以及肢体不健全、感觉或精神上有障碍或缺乏相关经验知识的人士就设备安全使用得到监督或指导，并且了解相关危险，则他们可以使用本设备。
- 不得让儿童玩耍设备。
- 不要让儿童在无人监督的情况下进行清洁和维护。

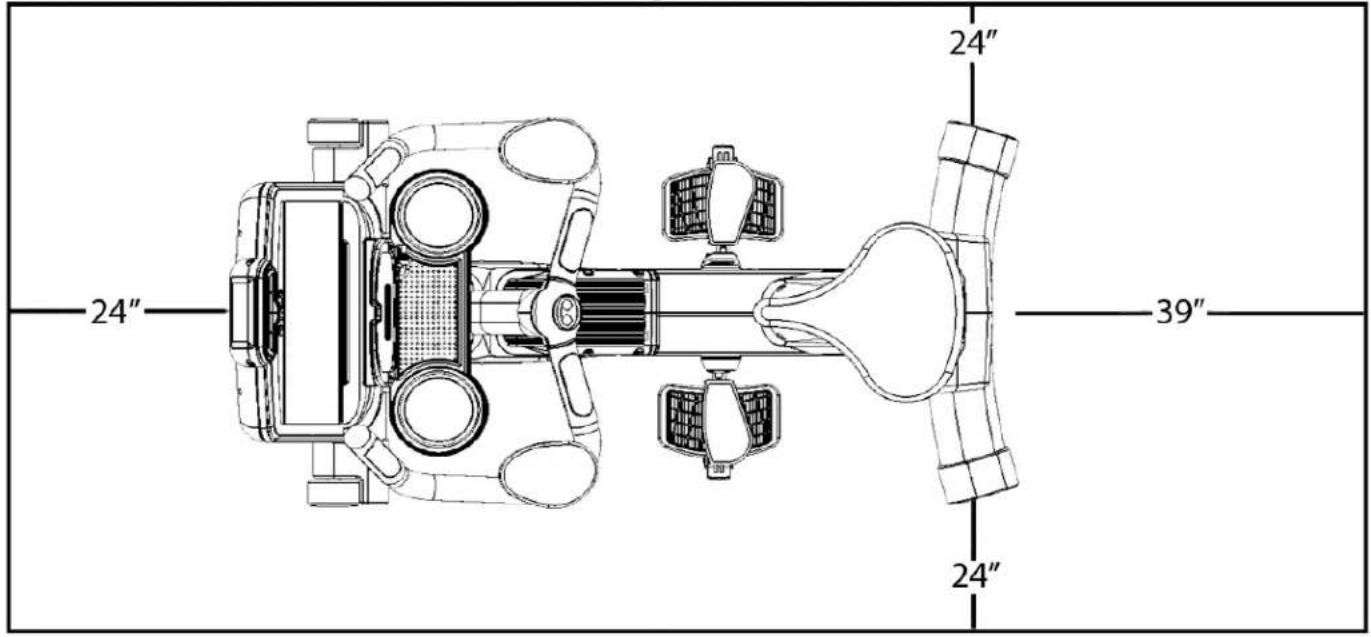

空间要求:
TRUE 建议在健身车的后方留出 39" (0.99m) 的安全区域。健身车两侧应至少距离墙壁或其他障碍 24" (0.6m)。(请参见图 1)
Fig 1
本产品必须接地，如果产品失灵或发生故障，接地能够为电流提供最小电阻路径，从而降低触电危险。本产品配备的电源线带有设备接地导体和接地插头。接地插头必须插入相应的插座，插座必须按照所有当地法规和条例正确地安装和接地。
危险：
- 设备接地导体连接不当会导致触电风险。
- 如果不确定产品是否正确接地，请咨询合格的电工或维修人员。切勿改造本产品随附的插头。如果插头与插座不符，让合格的电工安装一个合适的插座。
- 切勿取下电机盖板，否则可能有遭受电击伤害的危险。

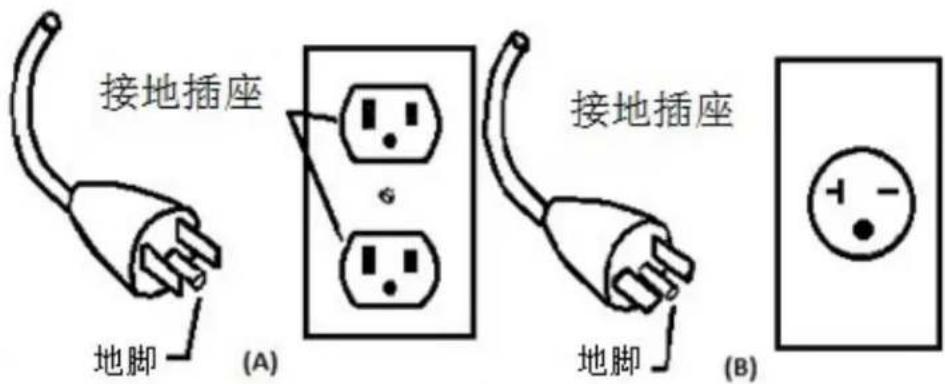

- 120伏特:本型号适用于额定电压为120-V的电路,并配备如图A所示的接地插头。确保将本产品连接到与插头结构相同的插座。不得使用适配器连接本产品。
- 230伏特:本型号适用于额定电压超过120-V的电路,并在出厂时配有专用电源线,其接地插头如图B所示。确保将本产品连接到与图B插头结构相同的插座。不得使用适配器连接本产品。如果为适用于不同类型的电路而必须重新连接本产品,则应由合格的维修人员进行重新连接。
注：在将任何TRUE电源线插入插座之前，请仔细阅读并理解本资料表和使用者手册中的所有说明。本资料表将帮助您确定您的住所需要的电压和电线，并列出以下各项的要求
· 接地专用线
· 电压
· 电源线
- 电源适配器
·延长线
！危险：设备的接地导体连接错误会导致触电危险。如果不确定设备是否正确接地、是否正确地安装在专用线上，需要合格的电工或维修提供商进行检查。要对电线或插头进行任何修改，务必请求合格的电工执行。由于对电线或插头进行的修改而导致的任何伤害或损坏，TRUE 概不负责。
! 注意：保持电线远离热源（如基线板）。小心地安排布线使之不成为障碍。
延长线
切勿使用延长线向任何 TRUE 产品供电。
接地专用线
TRUE 设备必须接地。如果设备失灵或发生故障，接地能够为电流提供最小电阻路径，以降低触电危险。TRUE 电线（循环适配器的电线除外）配有设备接地导体和接地插头。接地插头必须插入相应的插座，插座必须按照您居住地区的所有当地法规和条例正确地安装和接地。切勿通过接地插头适配器将电源线接到非接地插座上。切勿使用 GFCI 插座或 GFCI 断路器。专用线将确保足够的电源供应，实现安全操作，保证 TRUE 产品的使用寿命。
电压
装置需要的电压可以在序列号贴纸（通常在装置的前部）上找到。根据具体的电压要求，各有不同。例如，在美国，一些 TRUE 踏车需要额定值为 115 VAC、60 Hz、20
A 的电路。请参见图 1。但是，家庭通常使用 15 A 插座。在这种情况下，需要联系电工安装 20 A 专用线后才能使用。请参见图 2。


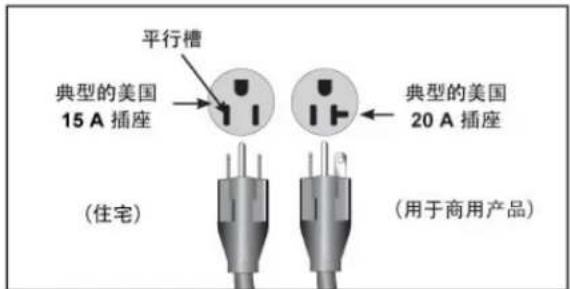

平行槽 典型的美国 15 A 插座 典型的美国 20 A 插座 (住宅) (用于商用产品)图2

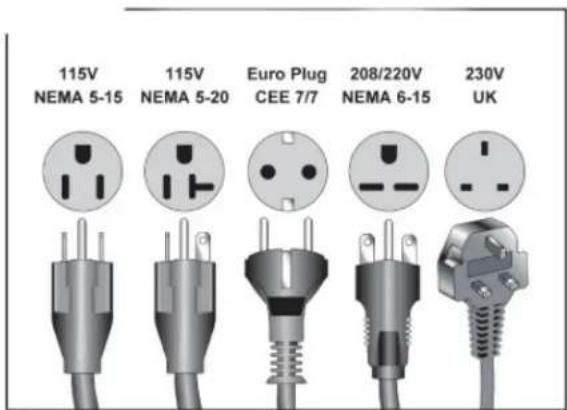

第 1 章: 安全说明
警告标贴：
警告：更换可能已磨损、破损或缺失的警告标签。
如需更换任何磨损或缺失的标贴，请访问 www.truefitness.com 联系 TRUE FITNESS 或致电 800-883-8783 联系客户服务部。
本设备符合所有适用法规和规定。如需获得完整的合规列表，请访问 www.truefitness.com。
*Transcend 触摸屏和 Escalate9 控制台已通过 ITS 测试并符合 EN957 要求。

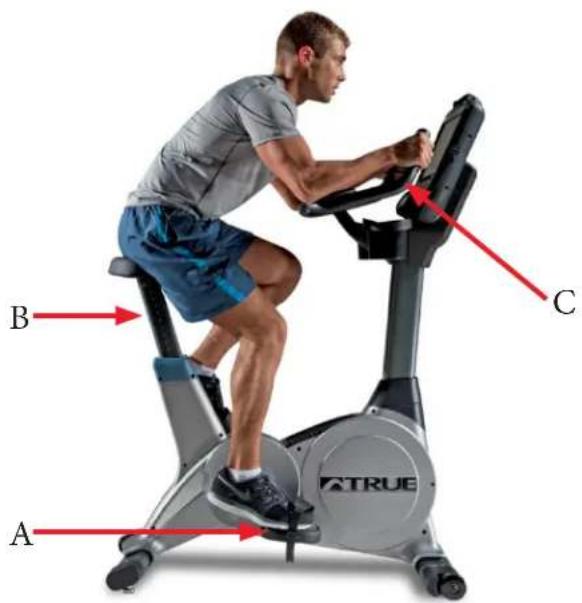

适当锻炼位置：
- 坐好后，用户应将双脚放在踏板(A)上。
- 蹬车时，用户应能充分伸展双腿；如果用户没有足够的空间充分伸展双腿，他们应调整座椅位置 (B)，直到双腿能够舒适地伸展。此外，如果用户的双腿在伸展时感觉过度伸展，需要调低座椅。
- 运动期间，用户的手应紧握手把(C)。
重要安全说明
- 使用前请阅读和了解所有说明和警告。
- 开始任何锻炼项目之前，先进行身体检查。如果在锻炼期间感到晕眩或疼痛，请停止锻炼并咨询医生。
- 使用前先获得正确的说明。
- 本设备仅限商用。
- 检查设备是否有不正确、磨损或松动的部件，在未完成纠正、更换或紧固之前不可使用。
- 使用设备时切勿穿着过于宽松或摇摆的衣物。
- 装卸设备时务必小心。
- 使用前，阅读、理解并测试紧急停止流程。
- 维修设备前，断开所有电源。
- 切勿超出最大用户体重 400 磅。
- 运动表面的上面应保持洁净干燥。
- 切勿让儿童和动物靠近。
- 移动和组装设备时务必小心。
- 所有健身设备都存在潜在危险。若不注意设备使用状况，可能出现死亡或严重伤害。
- 保存这些说明。
*组装 TRUE Fitness 产品时如需技术协助,请联系 TRUE Fitness 技术支持部,电话:1-800-883-8783。
预装清单：
随附工具：
| 六角扳手(6 mm) |  |
| 扳手(组合 13/15/17 mm) |  |
第 2 章：组装指南
预装清单：
随附器件：

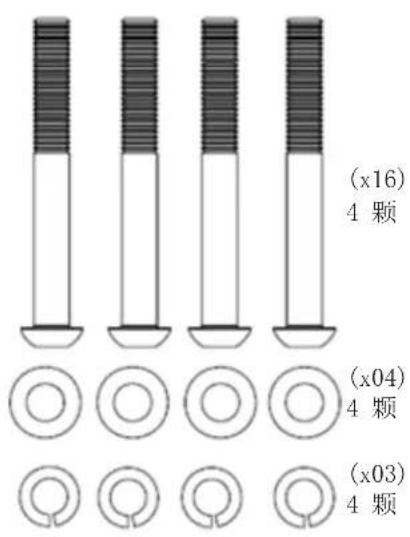

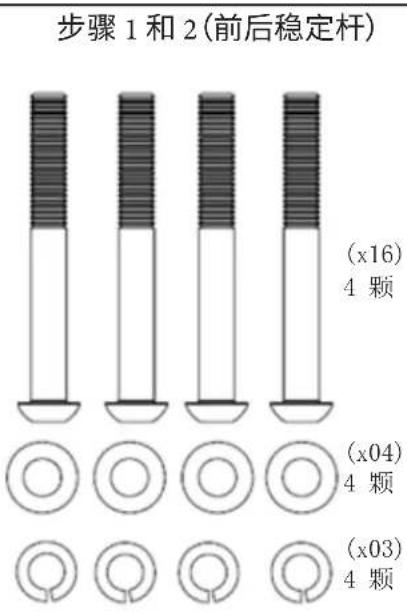

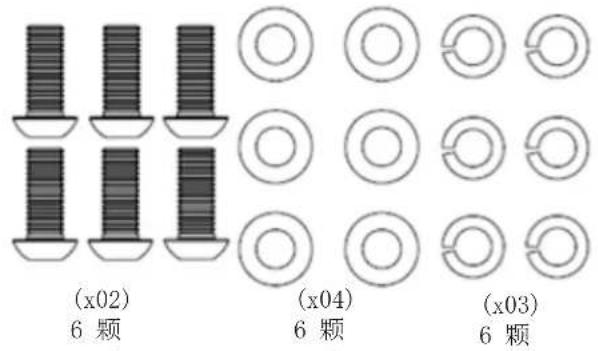

(x02) 6 颗 (x04) 6 颗 (x03) 6 颗


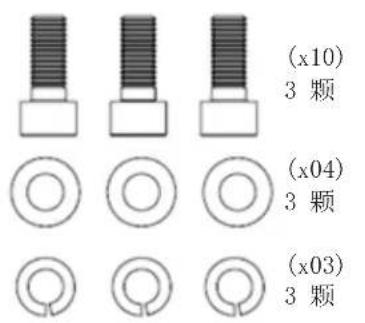

(x10) 3 颗 (x04) 3 颗 (x03) 3 颗
组装步骤：
注意事项：
- 组装健身车时务必小心。建议至少由两个人合力拆开包装和组装健身车。
- 从包装箱中取出所有健身车组件。
- 各步骤均应使用相应袋子中的器件。

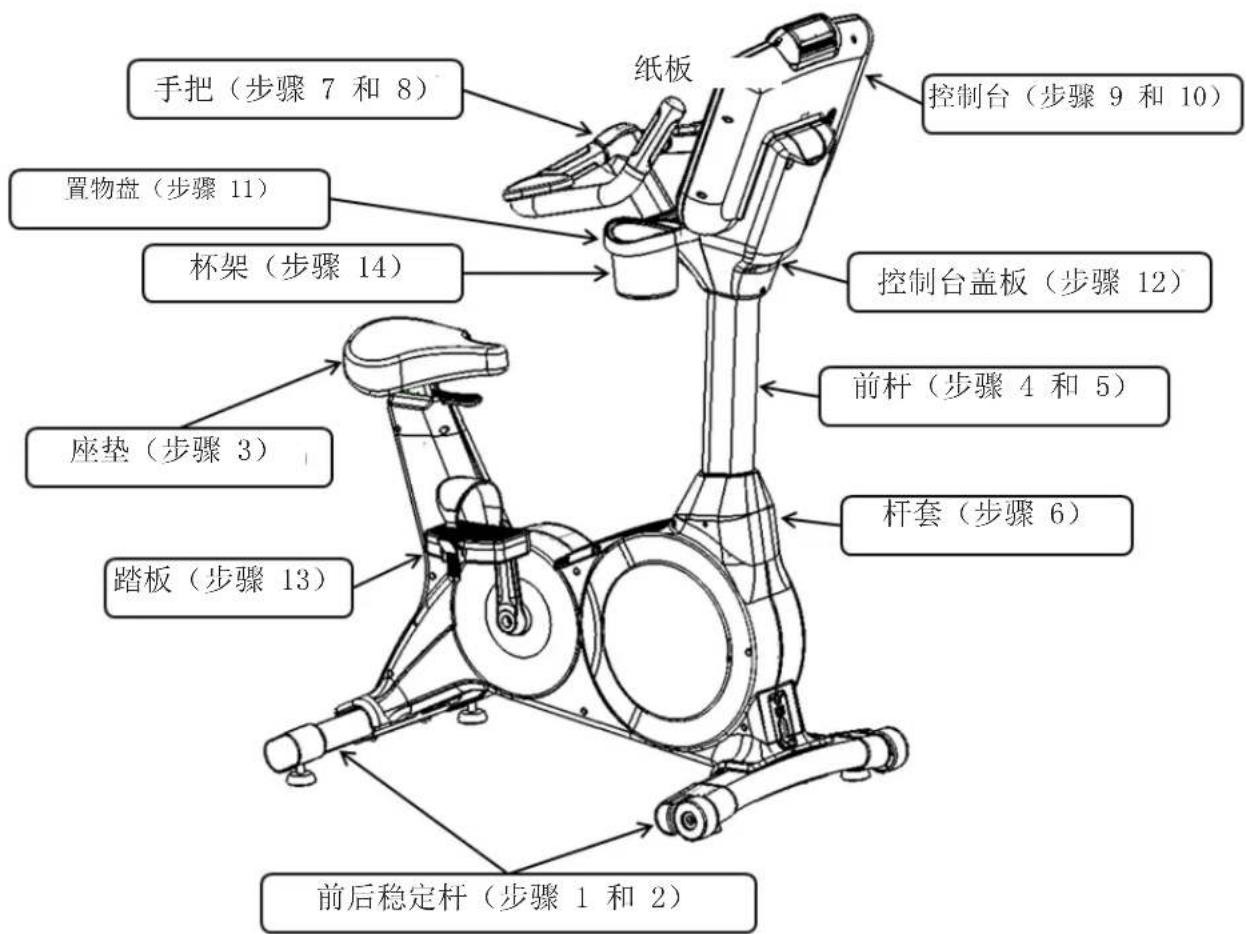

组件识别：
- 以下图为参考，了解所提供的组件在整个自行车组件中的位置。
组装步骤：

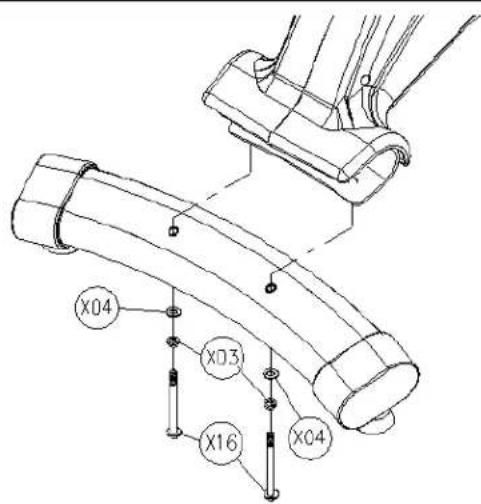

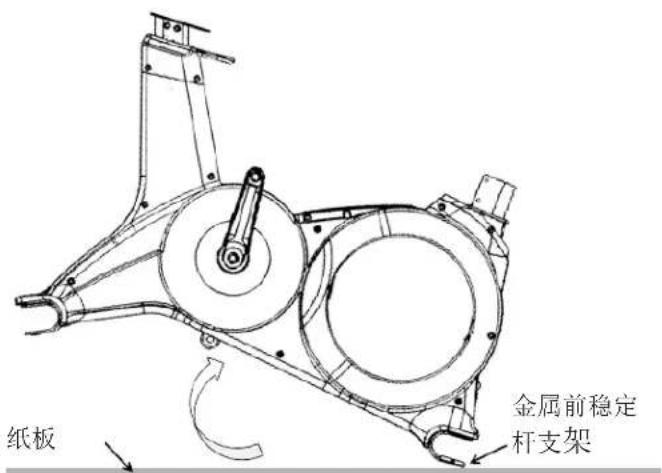

步骤 1（后稳定杆）：
a) 从前稳定杆支架（金属）向前旋转车架。
*至少应由一个人托住车架，同时另一个人完成后稳定杆的后续安装步骤。
c) 将后稳定杆插入金属支架。
d) 将各螺丝先穿过金属支架底部，再穿过后稳定杆。
e) 用随附六角扳手紧固。
所需零件：
2 颗 M8x70 螺栓
2个M8垫圈
2个M8防松垫圈


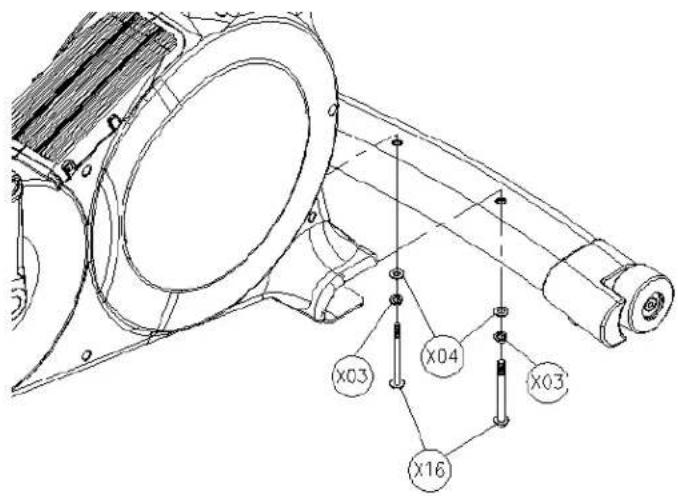

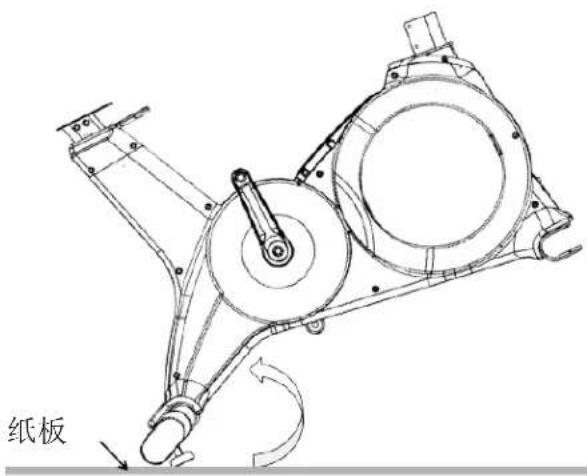

X04 X03 X16 X04步骤 2（前稳定杆）：
a) 从后稳定杆向后旋转车架。
*至少应由一个人托住车架，同时另一个人完成前稳定杆的后续安装步骤。
组装步骤：
步骤 2（前稳定杆）：
b) 将各螺丝先穿过开口挡圈，再穿过平垫圈。
c) 将前稳定杆插入金属支架，将各螺丝先穿过金属支架底部，再穿过前稳定杆。
d) 用随附六角扳手紧固。
所需零件：
2颗M8x70螺栓
2个M8垫圈
2个M8防松垫圈


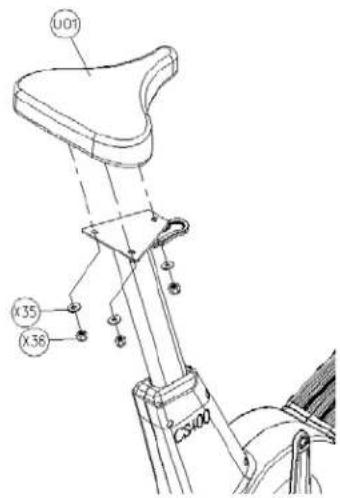

X03 X04 X03 X16步骤 3 座垫:
a) 从座垫底部的 3 根螺纹杆上取下平垫圈和螺母。
b) 将座垫插到座杆安装板上。
注：将座垫底部上的螺纹杆与座杆安装板上的3个孔对齐。
c) 将每根螺纹杆先装上平垫圈，再装上螺母。
d) 用随附扳手紧固。
所需零件：
\*座垫随附。


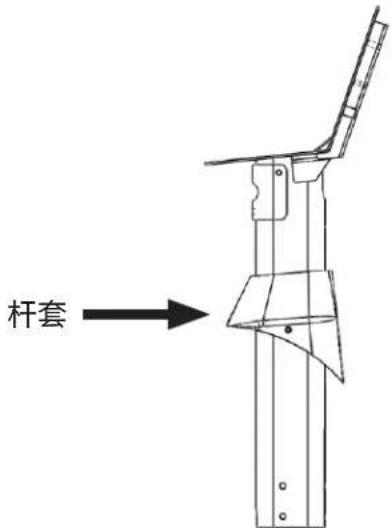

(U01) X35 X36 C25-00步骤 4 准备工作:
a) 将杆套（包括橡胶垫）安装到前杆管上。
b) 确认杆套安装方向正确，如图所示。
组装步骤：
步骤 4 准备工作:

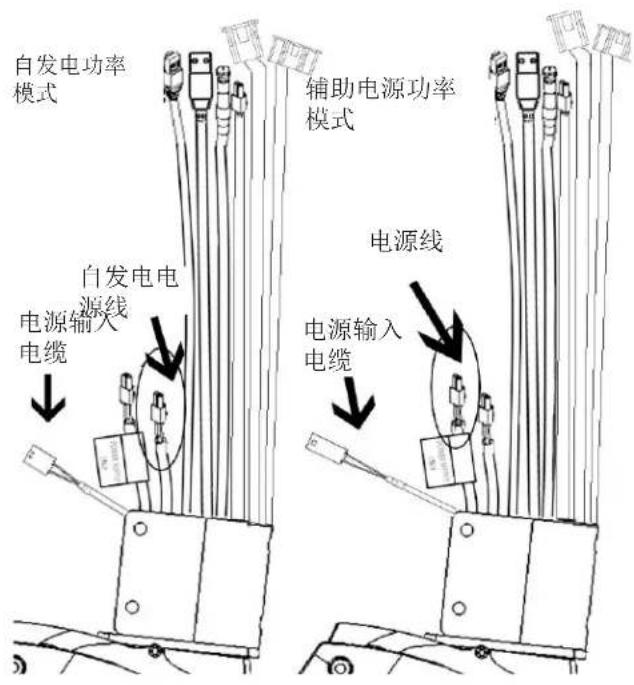

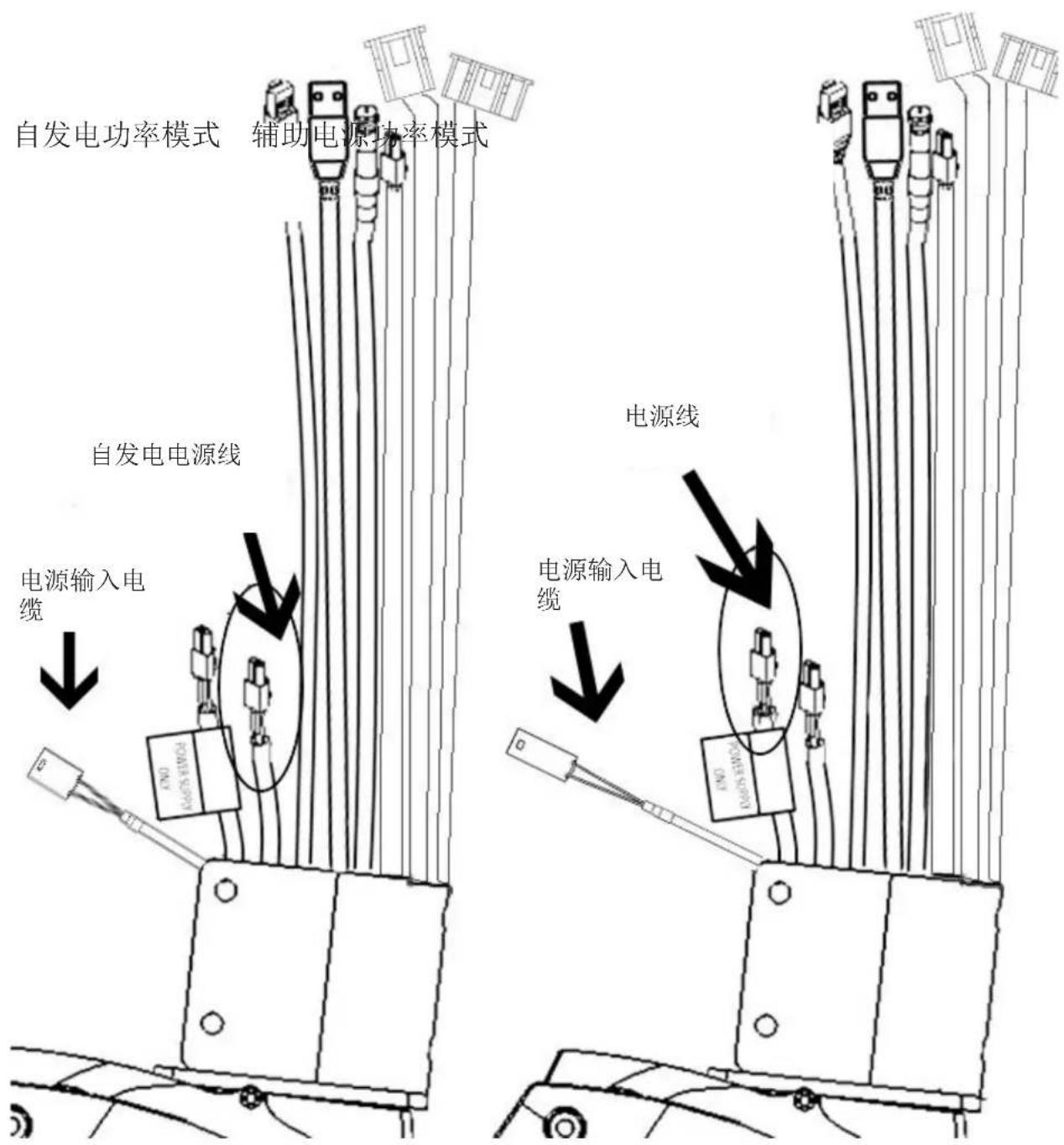

前杆布线之前，请务必确认是否已进行以下线缆连接。
重要事项：
如未连接，控制台将无法开启。
组装步骤：

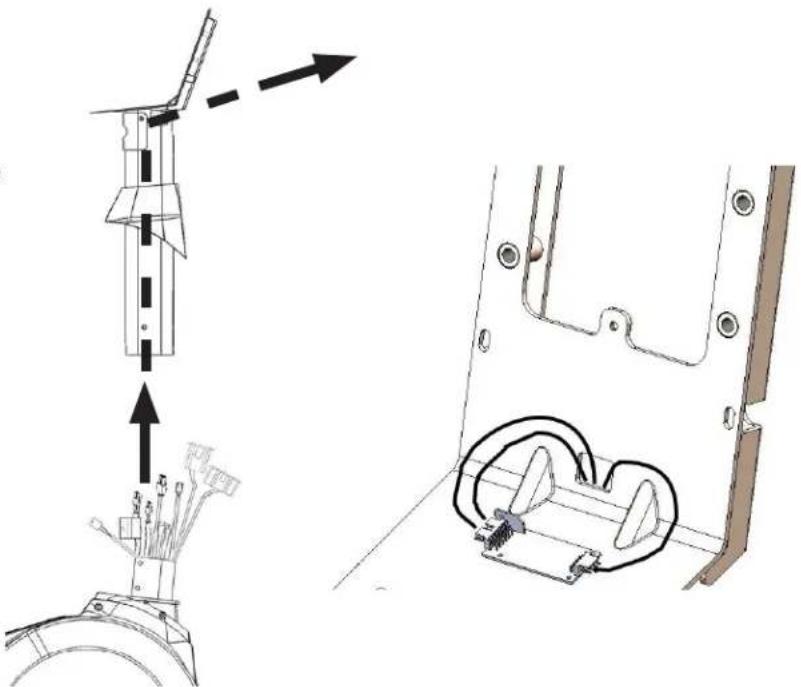

步骤 4 前杆布线：
*如果本器材配备的是触摸屏或15”TFT控制台，请先完成第22页的电源安装步骤，再完成本步骤。
a) 使用杆随附的拉线将基座的线缆束穿过前杆。
注：此步骤中显示心率线缆以作说明用途，但直到步骤7（手把布线）才安装。
注：此接头仅用于触摸屏或5" TFT 控制台的安装。
如果安装的是触摸屏或 15" TFT 控制台，请先参阅电源安装，步骤A”，再继续完成“前杆布线，步骤”。

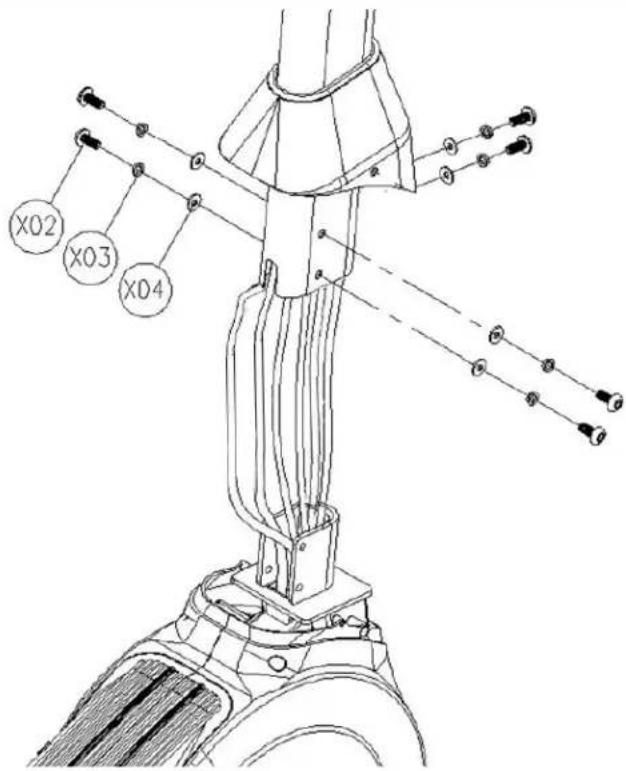

a) 将各螺丝先穿过开口挡圈，再穿过平垫圈。
b) 将前杆插到外露的车架 U 形支架上；特别注意不要让任何线缆夹在前杆与车架之间。
c) 确认前杆安装方向正确。
d) 用随附六角扳手紧固 6 颗螺丝，使前杆固定到车架上。
c) 确认前杆已牢牢固定到车架上；必要时紧固螺丝。
所需零件：
6颗M8x20螺栓
6个M8垫圈
6个M8防松垫圈

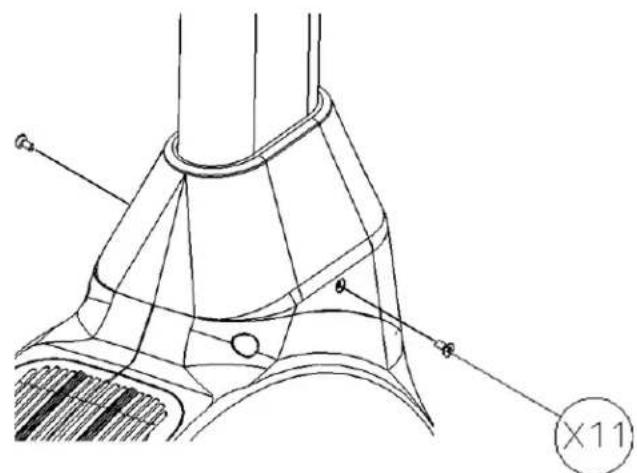

b) 用十字头螺丝刀（不提供）紧固两颗螺丝，将杆套固定在塑料防尘罩中。
所需零件：
2颗M4x10螺栓

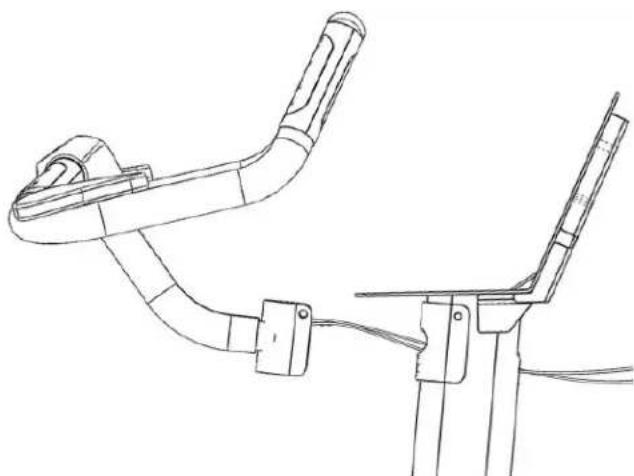

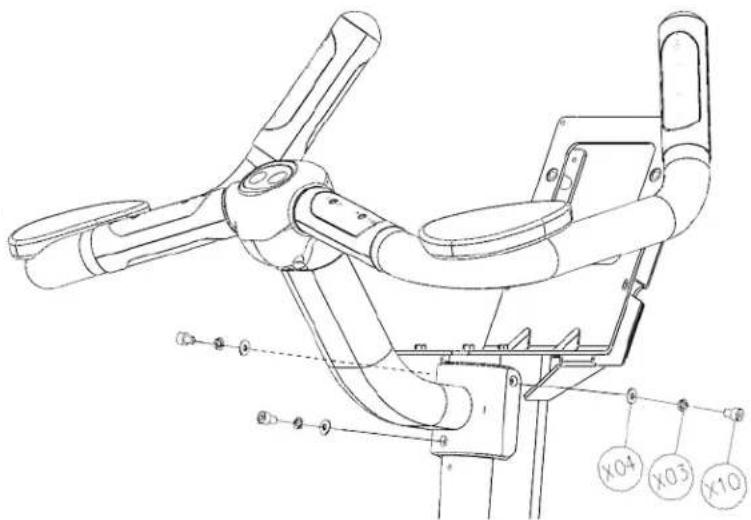

a) 至少由一个人拿住手把，同时另一个人应将手把线缆穿过前杆。
a) 将手把 U 形支架插到前杆上。切勿夹住线缆。
b) 将各螺丝先穿过防松垫圈，再穿过平垫圈。
c) 用随附六角扳手紧固 3 颗螺丝，使手把固定到前杆上。
所需零件：
3颗M8x70螺栓
3个M8垫圈
3个M8防松垫圈

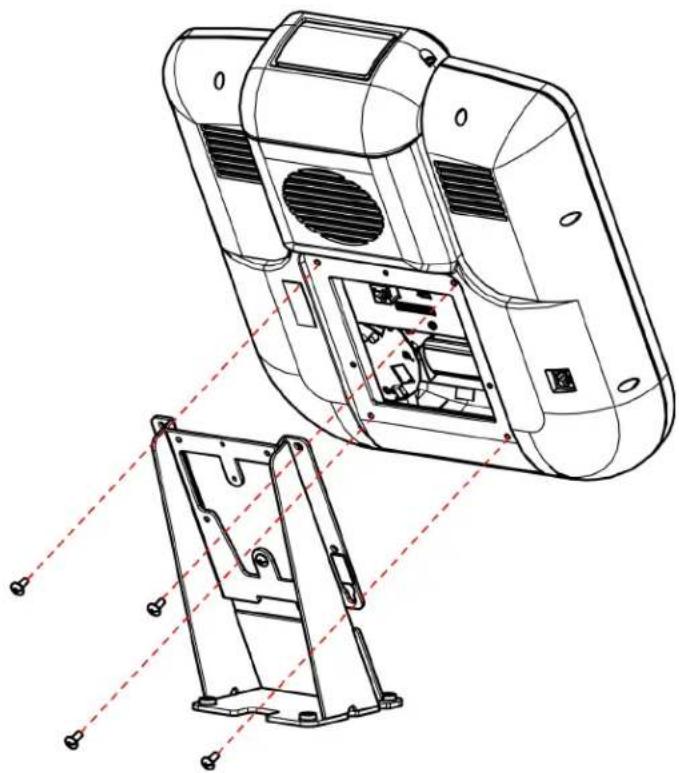

将两个底部控制台安装螺丝安装在控制台杆总成底部的锁孔内。将两个顶部控制台安装螺丝稍稍拧入控制台。完全拧紧所有四个控制台安装螺丝。
注：请确保所有线缆连接均位于控制台杆总成内部，以防止线缆夹紧。
注：有关布线连接，请参阅控制台随附的相应控制台手册。
所需零件：
部件号 00567800
数量 4: M5x12 螺栓

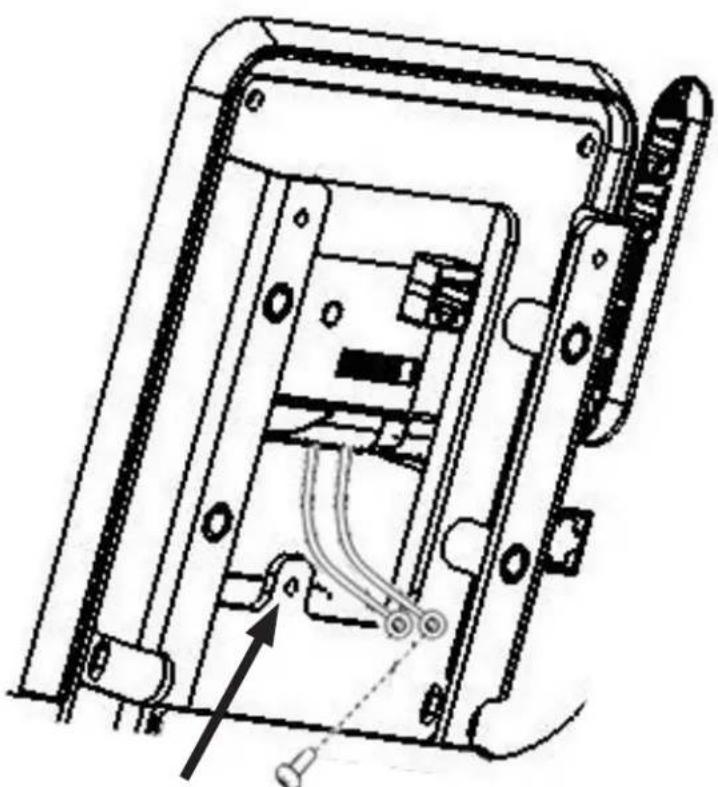

a) 找到地脚螺丝；预安装在前杆安装板上。
b) 用十字头螺丝刀（不提供）拧下地脚螺丝。
c) 将地脚螺丝杆插入连接控制台地线和心率板地线的金属环内。
d) 将地脚螺丝重新连接到前杆安装板上。
e) 确认金属环夹在地脚螺丝头和前杆安装板之间。
注：确认已用地脚螺丝将控制台地线和心率板地线连接到控制台前杆上。

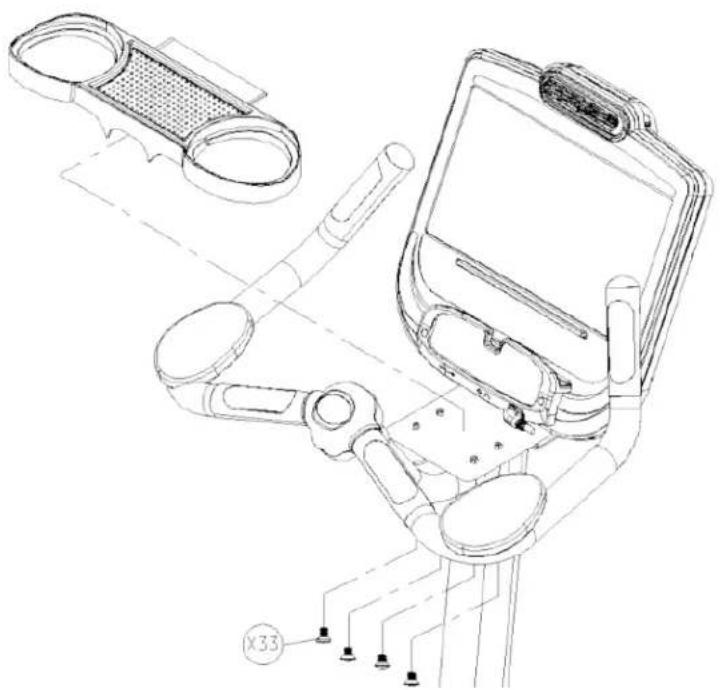

a) 将置物盘插到前杆安装板上面；特别注意应确保将置物盘的塑料卡舌卡入控制台底部下方
b) 用十字头螺丝刀（不提供）紧固 4 颗螺丝，将置物盘固定到安装板上
所需零件：
4颗M5x8螺栓
注：当将置物盘连接到前杆安装板时要小心操作，以免心率板和相应的线缆损坏。
注：所有零件均应使用十字头螺丝刀（未提供）紧固。

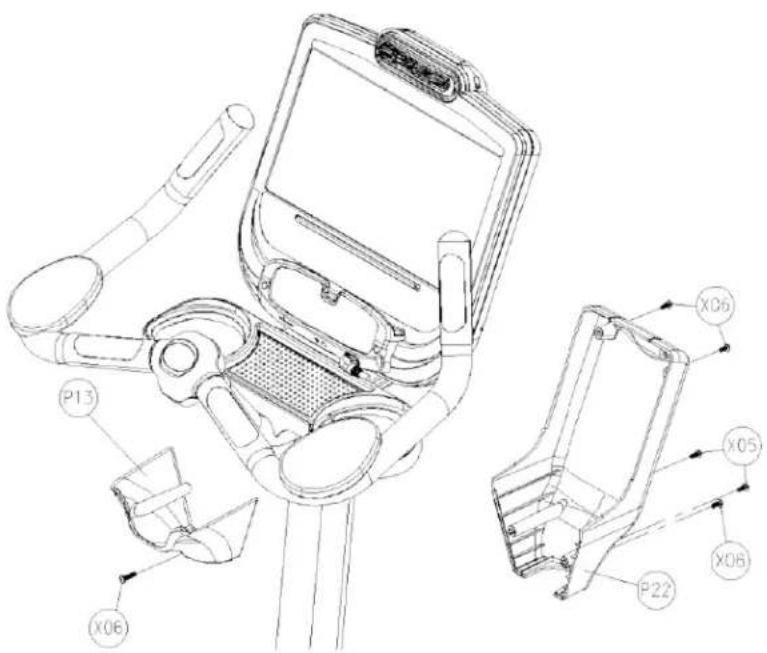

a) 用一颗 (X06) 螺丝将前盖板 (P13) 固定到前杆管上；应确保将前盖板 (P13) 与手把周围的置物盘塑料对齐。
b) 用两颗 (X06) 螺丝将后盖板 (P22) 固定到控制台安装板上；位于上方的螺丝孔位置。
c) 用两颗 (X05) 螺丝将后盖板 (P22) 固定到前盖板 (P13) 上；用较长的螺丝。
d) 用剩下的一颗 (X06) 螺丝将后盖板 (P22) 固定到前杆管上。
2颗M5x20螺栓
4颗M5x15螺栓
组装步骤：

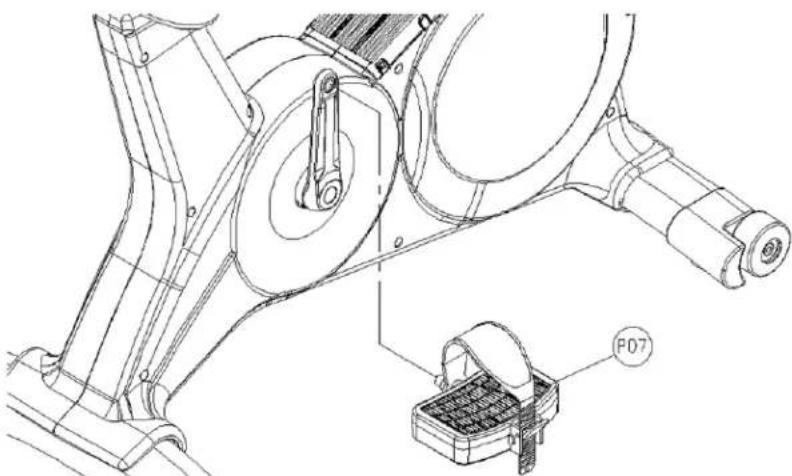

步骤 13 踏板：
a) 将左踏板与左曲柄对齐，然后将右踏板与右曲柄对齐；踏板带上应当有清楚的踏板标记
b) 用随附扳手将各踏板固定到相应的曲柄上
注：左踏板为反向螺纹（紧固时应逆时针转动）

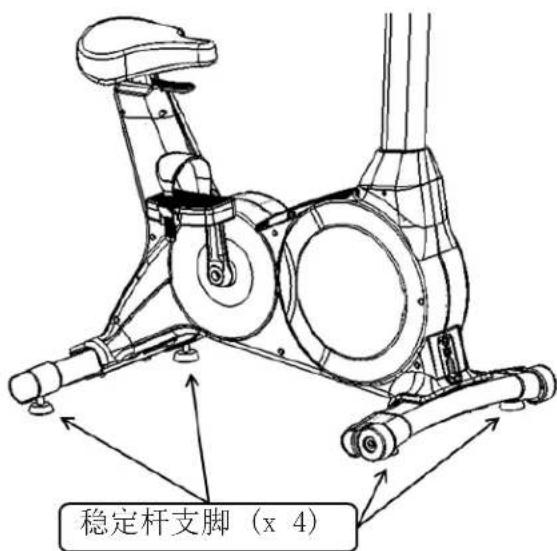

a) 转动支脚（4 个，位于前后稳定杆上）调节器械的水平度。
组装步骤：

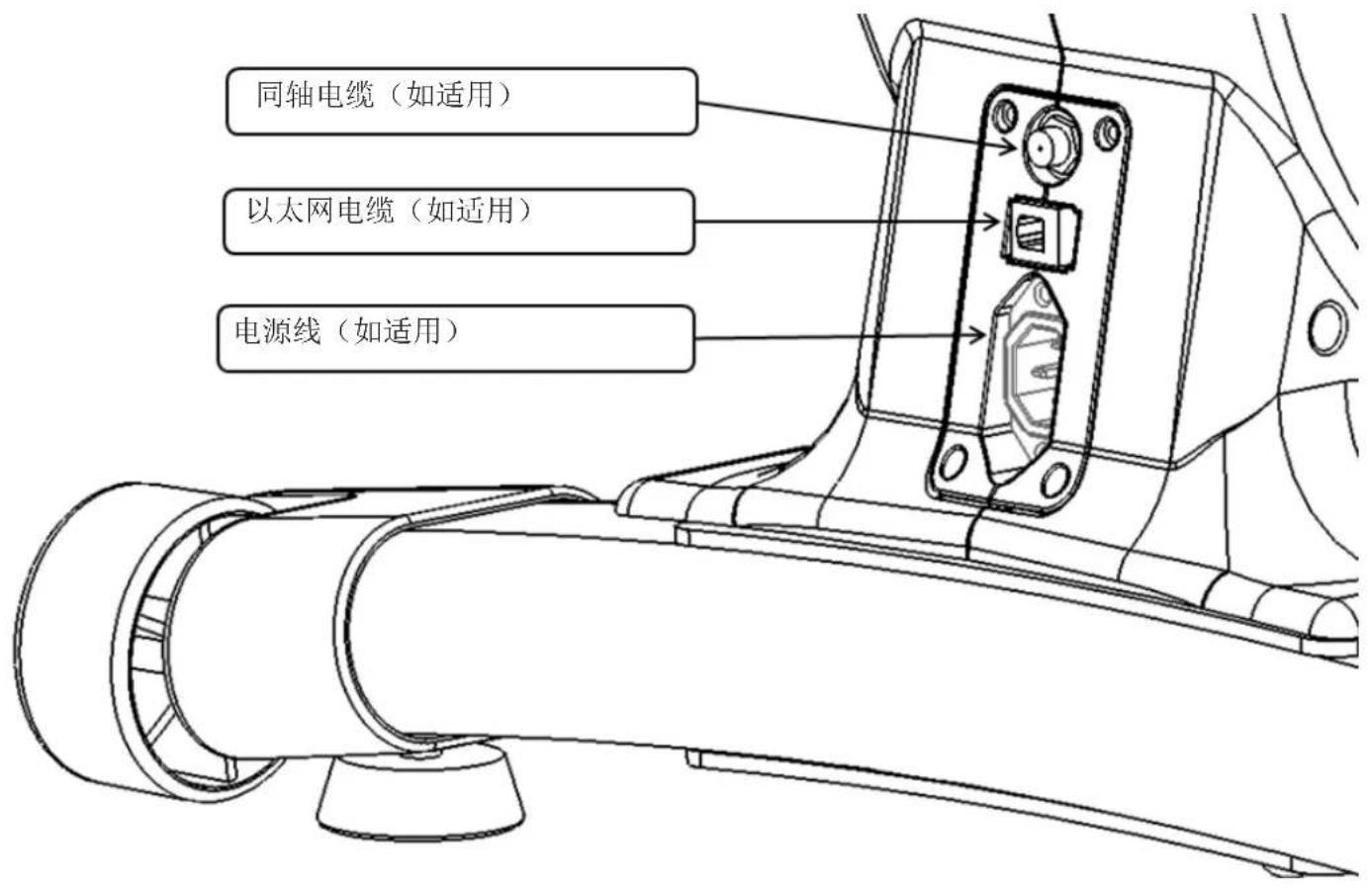

步骤 16 最终部件连接:
组装步骤：
重要事项：
只有本器械配备触摸屏控制台或 15” TFT 控制台，才需要完成以下步骤。
辅助电源安装步骤 A（布线）：
重要事项：
前杆布线之前,请务必确认是否已进行以下线缆连接。
如未连接，控制台将无法开启。
a) 用十字头螺丝刀（不提供）拧下塑料检修盖螺丝（3颗）。
b) 拆下塑料检修盖。

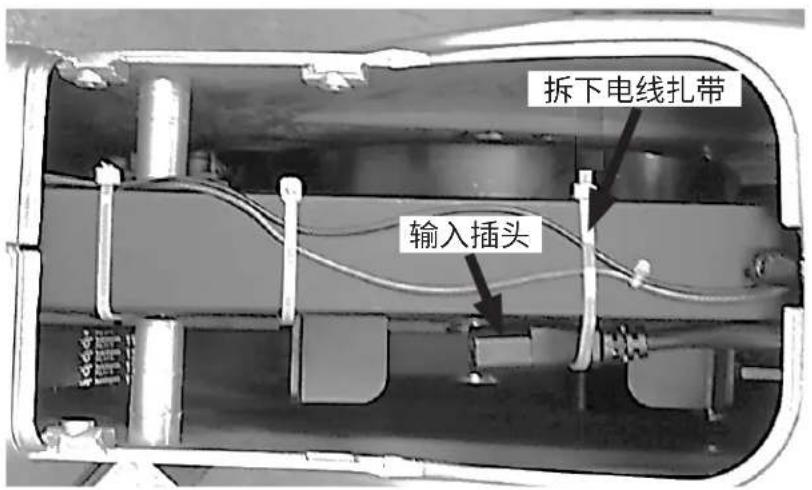

a) 拆卸图中所示的电线扎带，这会松开电源输入插头。
*拆下电线扎带后，请小心不要让松开的电线扎带掉落到器械中


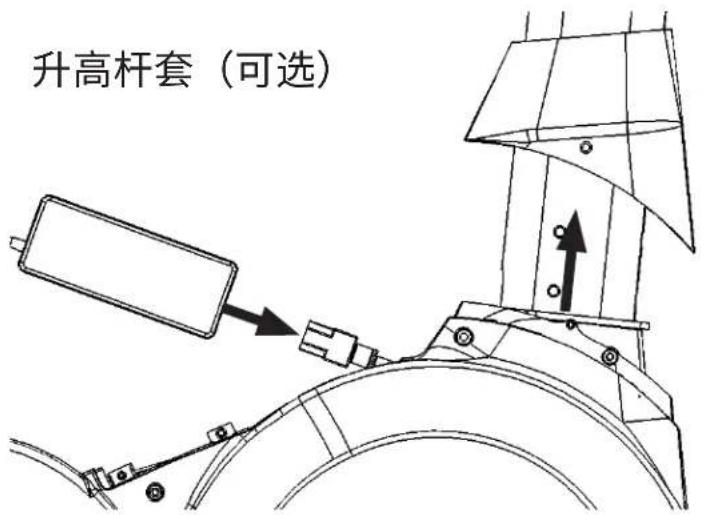

拆下电线扎带 输入插头辅助电源安装步骤 D（输入插头连接）：

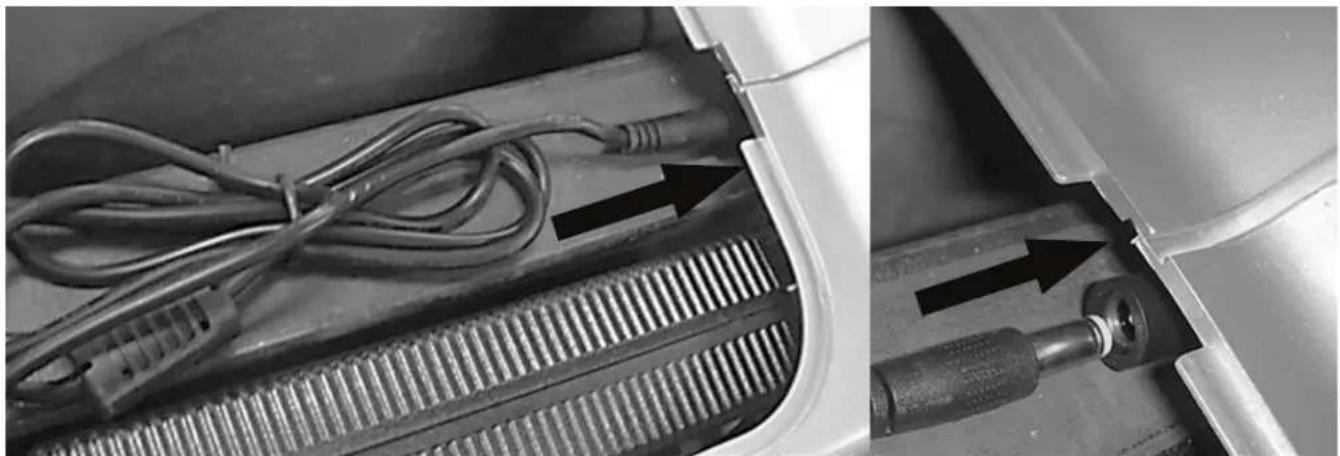

a) 将输入插头连接到电源。
注：必要时可以拆下杆套（安装步骤6），以方便接入电源线接头。


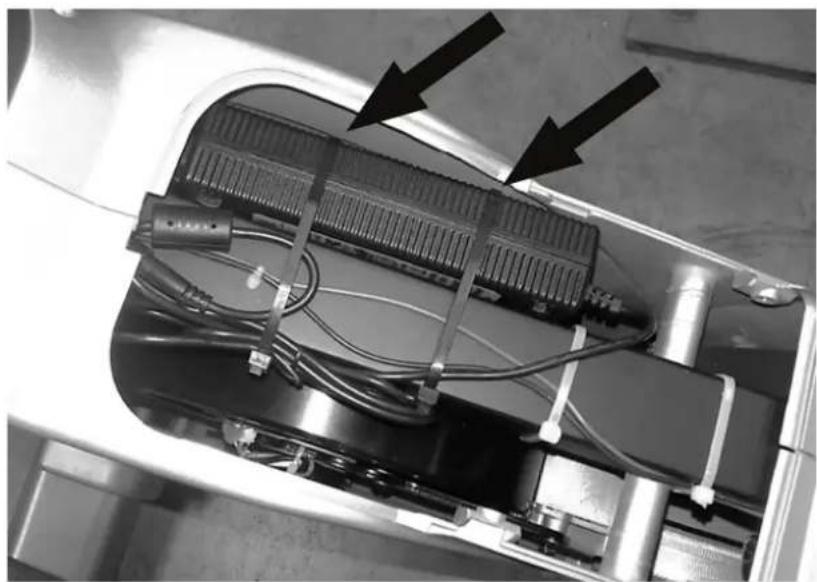

a) 用 2 根电线扎带将电源绑到方形框架管上（图中所示位置）。
*电线扎带还应绑住多出的电源线。
b) 确保电线扎带或电源线与运转中的制动器飞轮之间不会相互干扰。

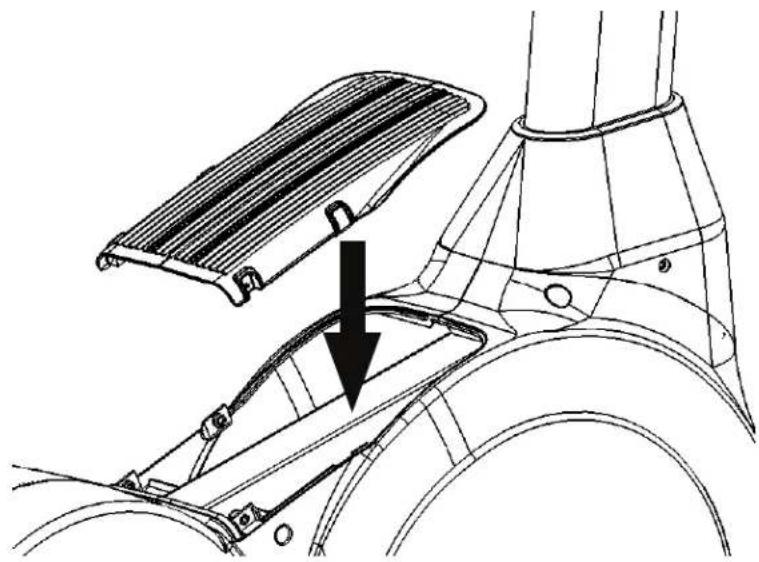

辅助电源安装步骤 F（固定塑料检修盖）：
a) 插入塑料检修盖。
b) 用十字头螺丝刀（不提供）重新拧上塑料检修盖螺丝（3颗）。
健身车概述：
控制台组件：
用户可以使用控制台设置运动项目以及在运动期间控制健身车（有关控制台概述和操作说明，请参阅使用者手册了解所选控制台选件）。
快速访问键：
允许用户快速方便地调节锻炼强度。
接触心率垫：
用户不用穿戴无线胸带便可检查心率。
座椅调整手柄：
用于将座椅的垂直位置调整到适合用户的舒适位置。
水瓶架：
能托住一个平均大小的饮料瓶，方便在运动期间使用。
踏板：
健身车的运动部件，用于在运动期间向下肢施加阻力。
水平调节支脚：
用于辅助调节健身车水平度的可调系统。
电池充电端口：
用于对设备内部电池充电的外部端口。
同轴线端口：
为设备输送电视信号。
以太网端口：
用于为兼容的控制台选件提供网络连接。
电源线：
从壁装插座为健身车供电。
第 4 章：保养与维护
保养与维护：
执行本部分规定的小型维护操作非常重要。不按照此处的规定维护椭圆机会导致《TRUE Fitness 保修卡》无效。为降低电击风险，在进行清洁或执行任何维护操作之前，请务必拔下器械电源。
检查：
TRUE Fitness 不负责执行或安排定期维护或检查。
用户应当每天检查健身车。聆听并观察传动带是否打滑、紧固件是否松动、是否有异常噪音、电源线是否破损或磨损、是否有任何其他表明设备需要维修的迹象。如果发现上述任一迹象，需要进行维修。如果未进行适当维修或更换受损部件，请勿尝试使用健身车。
重要事项：
如果确定健身车需要维修，请确保健身车不会被不慎使用。关闭器械电源，然后将电源线从电源中拔下。确保其他用户了解健身车需要维修。
要订购部件或联系 TRUE 授权维修代表,请访问 www.truefitness.com。
清洁设备：
每次使用后：
使用 GymWipes ^™ 抗菌湿纸巾或喷有混合溶液 (30 份水兑 1 份温和洗涤剂) 的软布擦拭所有外露表面。
使用 LCD/屏幕清洁器或喷洒 1 份 91% 异丙醇兑 1 份水的溶液润湿软布，擦拭控制台表面。这有助于清洁手印、灰尘和污垢。
每周：
用真空吸尘器清洁健身车或任何盖板通风口底下或周围堆积的尘垢。
*通风口堵塞会导致自行车无法充分冷却，缩短其使用寿命。
▲ 注意事项：
切勿使用任何酸性清洁剂。否则会削弱涂料或粉末涂层，而且可能会导致《TRUE Fitness 保修卡》失效。切勿将水或喷雾液洒在健身车的任何部件上。在使用前，将健身车完全风干。经常用真空吸尘器清扫器械底下的地面可避免尘垢堆积，尘垢会影响器械的顺畅运行。
润滑：
每个季度将踏板从曲柄上拆下，润滑将踏板连接到曲柄上的螺纹，防止腐蚀。
注：使用者的左侧踏板为反向螺纹。
第 4 章：保养与维护
其他定期预防性维护：
TRUE 建议每个季度让合格的维修技术人员进行定期维护。请联系您的经销商或访问 www.truefitness.com 联系本地 TRUE 授权维修技术人员。
定期预防性维护：
- 检查控制台的错误日志。
- 拆下防护罩，用真空吸尘器清洁速度感应器、控制电子装置和运动部件中的碎屑。
- 搬开器械，用真空吸尘器清扫下方的地面。
- 检查传动带的张紧力和轨迹。
- 检查所有紧固件。
- 检查所有电气连接。
- 检查所有组件是否出现异常或过早磨损。
- 检查并润滑健身车上的踏板螺纹，防止腐蚀。
注意事项：
仅使用经 TRUE Fitness 认证的维修服务提供商。
长期存放：
如果长时间不使用健身车，关闭其电源。确保将电源线从电源中拔下，并置于适当的位置，以免其损坏或对人员或其他设备造成妨碍。
存放胸带：
将胸带存放在无尘、无垢处，如壁橱或抽屉内。确保避免胸带处于极端温度下。切勿将其存放在温度可能低于 32^(0^) 的地方。清洁胸带时，使用蘸有温和肥皂水的海绵或软布进行清洁。使用干净的毛巾将表面彻底擦干。
第 5 章：客户服务
联系维修部：
TRUE Fitness 建议您收集序列号、型号以及一份简要的原因说明。收集好这些信息后，就可以联系销售商或当地维修公司进行预约。（如果您不清楚所在地区有哪些经销商，可以访问我们的网站 www.truefitness.com，使用我们的经销商定位器获取离您最近的经销商的联系信息）。
您也可以致电 800.883.8783 或发送邮件至 service@truefitness.com 联系 TRUE Fitness 的客户支持团队, 我们的工作时间是星期一到星期五的正常工作时间。
TRUE FITNESS SERVICE DEPARTMENT
865 HOFF ROAD
ST.LOUIS, MO 63366
1.800.883.8783
工作时间: 上午 8:30 - 下午 5:00 (美国中部标准时间)
对TRUE产品感兴趣？如需了解任何销售或产品方面的事宜，请联系我们，我们将指派合适的销售代表为您答疑解惑。
工作时间: 上午 8:30 - 下午 5:00 (美国中部标准时间)
电子邮箱：sales@truefitness.com
第 5 章：客户服务
报告货物或部件破损：
遗憾的是，材料有时可能会在发货过程中受损。如果材料在发货过程中受损，请按照以下指南确定出现受损时应遵守的相应流程。
严重破损：
外包装/内部产品有明显破损。请拒收货物，承运商会将货物返回 TRUE Fitness。请于星期一至星期五正常工作时间，致电 800.883.8783 联系 TRUE Fitness 客户支持团队或致电 800.426.6570 联系销售支持团队，通知我们您已拒收货物。我们收到受损货物后，会立即给您寄送更换货物。如果货物有多箱时，只能拒收受损的部分。
轻度破损：
包装箱可能有轻微破损，但您不确定实际产品是否受损。收货时，您必须在提货单上注明受损情况。打开包装箱后，如果确定产品确实有破损，请收集序列号、型号、破损情况说明和照片。请确保照片包括受损产品以及该产品到货时的受损包装箱。请于星期一至星期五正常工作时间，致电800.883.8783联系TRUE Fitness客户支持团队或致电800.426.6570联系销售支持团队。
隐蔽破损：
您可能收到外观无损的货物，打开包装箱后却发现有隐蔽破损。请立即通知承运商。如未及时通知承运商，我们将无法提出索赔。致电联系承运商后，您需要收集序列号、型号、破损情况描述和照片。请于星期一至星期五正常工作时间，致电800.883.8783联系TRUE Fitness客户支持团队或致电800.426.6570联系销售支持团队。
第6章：附加信息
故障排除指南：
本故障排除指南仅用于帮助诊断故障，并未包含所有故障信息。技术规格、错误代码和编程如有变更，恕不另行通知。如果因完全或部分信赖本手册包含的任何说明或声明而遭受任何损害或损失，TRUE 概不负责。请访问 www.truefitness.com 获取产品手册的最新版本，并致电 800-883-8783 联系 TRUE 维修部，以获得故障排除和诊断方面的帮助。
| 故障 可能的原因 纠正操作 | ||
| 没有电 | 器械已关闭 | 确认 On/Off(开/关)开关是否位于 ON(开)位置 |
| 电源线损坏 更换电源线 | ||
| 电源线未完全插入插座 检查器械和插座的电源连接情况 | ||
| 壁装插座没有电 使用电 | 压表检查壁装插座是否有电 | |
| 可选的 ERP 板损坏 请联系 TRUE Fitness 客户服务部(如适用) | ||
| 电池已用完 | 使用可选电源为电池充电一夜 | |
| 电机控制板损坏 | 请联系 TRUE Fitness 客户服务部 | |
| 器械随机重置或暂停 | 电源线损坏 更换电源线 | |
| 电源线未完全插入插座 检查器械和插座的电源连接情况 | ||
| 功率不足 | 使用电压表检查 20A 插座的输出电压 | |
| 控制台上显示错误代码 请联系 TRUE Fitness 客户服务部 | ||
| 速度感应器失准 | 请联系 TRUE Fitness 客户服务部 | |
| 通信主线缆被夹住或松动 | 请联系 TRUE Fitness 客户服务部 | |
| 踩踏板时阻力迟滞或下滑 | 传动带松动 | 请联系 TRUE Fitness 客户服务部 |
| 器械工作时发出摩擦声或敲击声 | 地板不平 | 调节设备的水平调节支脚。 |
| 器件松动 | 请参见“第5章:检查” | |
| 踏板松动 | 请参见“第5章:检查” | |
| 轴承可能损坏 | 请联系 TRUE Fitness 客户服务部 | |
| 刹车组件可能已损坏 | 请联系 TRUE Fitness 客户服务部 | |
| 传动带可能失调 | 请联系 TRUE Fitness 客户服务部 | |
第6章：附加信息
故障排除指南：
| 故障可能 | 的原因纠正操作 | |
| 电视不显示图像或画质差 | 视频信号较弱或较差 | 请联系视频提供商 |
| NTCS dBmV0至15.6, ATCS/QAM dBmV-10至15.5 | ||
| F形接头松动(同轴线缆)检查所有连接 | ||
| 视频有加密从视频提供商处获取机顶盒 | ||
| 频道或格式类型不正确 | 向提供商确认视频类型:模拟(NTCS)、数字无线(ATCS)、数字有线(QAM) | |
| 重新扫描电视频道 | ||
| 调谐器无效请联系TRUE Fitness客户服务部 | ||
| 心率显示不规律或无显示 | 发射器胸带触点与皮肤接触不良重新调整发射器胸带,使其与皮肤完全接触 | |
| 发射器胸带上的触点不湿润润湿发射器胸带上的触点 | ||
| 发射器胸带不在心率接收器3英尺(1米)以内 | 调整您的位置,使胸带处于控制台3英尺(1米)范围内 | |
| 发射器胸带的频率不正确或者已编码 | Polar设备或兼容接收器使用4.8kHz未编码接收器 | |
| 发射器胸带内置的电池已耗尽 | 将发射器胸带更换为兼容的发射器胸带 | |
| 在器械3英尺(1米)范围内有另一位用户正穿戴着兼容发射器胸带 | 移动器械,使器械之间有更多空间 | |
| 高压输电线造成环境干扰 | 将器械移到房内其他位置或移动干扰源,直至心率读数稳定下来。如果可能的干扰源插在相同的插座中,请将怀疑的干扰源移至其他插座。 | |
| 计算机造成环境干扰 | ||
| 电机驱动设备造成环境干扰 | ||
| 手机或无绳电话造成环境干扰 | ||
| 无线路由器造成环境干扰 | ||
| 故障代码 | 类别 | 说明 | 原因 纠正操作 | |
| 故障 CN00:控制台配置损坏 | 控制台 | Brainboard 配置损坏 - 完整性检查失败 | 软件损坏 | 重启 |
| 重新配置控制台 | ||||
| 固件和软件版本不兼容 | 重新安装软件/固件 | |||
| 联系经销商或 TRUE 服务部门 | ||||
| 故障 CN01:内部故障 | 控制台 | 数学错误 - 软件 | 控制台配置不正确 | 重启 |
| 重新配置控制台 | ||||
| 软件损坏 | 重新安装软件/固件 | |||
| 联系经销商或 TRUE 服务部门 |
第6章：附加信息
故障排除指南：
| 故障代码类别说明原因纠正操作 | ||||
| 故障CN02:控制台配置无效 | 控制台 | 产品配置数据验证检查失败(斜度范围毫无意义等等) | 控制台配置不正确 | 重启 |
| 重新配置控制台 | ||||
| 线缆松动联系经销商或TRUE服务部门 | ||||
| 故障CN03:按键粘连 | 控制台薄膜按键粘连/闭合薄膜按键损坏联系经销商或TRUE服务部门 | |||
| 故障CN04:下板通信故障(仅限跑步机) | 控制台 | Brainboard未及时收到下板通信回应-重新尝试3次后仍无回应即为故障 | 器械配置为跑步机重新配置控制台 | |
| 故障CN05:无下部控制 | 控制台 | 下板未连接到控制台-检测线缆未连接。 | 线缆松动 | 重启 |
| 检查线缆连接 | ||||
| 控制台配置不正确重新配置控制台 | ||||
| 故障CN06:配置不匹配 | 控制台 | 控制台配置与其连接的产品不匹配。 | 控制台配置不正确 | 重启 |
| 重新配置控制台 | ||||
| 线缆松动检查线缆连接 | ||||
| 故障CN07:校准超时 | 控制台 | 未能在规定时间内完成步幅校准。 | 交流线路电压低 | 重新校准 |
| 确认插座交流电压 | ||||
| 故障CN08:校准失败-未达到下限 | 控制台 | 在步幅校准过程中,在达到下限前电机停止。 | 电位计值超出范围 | 联系经销商或TRUE服务部门 |
| 故障CN11:校准失败-未达到上限 | 控制台 | 在步幅校准过程中,在达到上限前电机停止。 | 电位计值超出范围 | 联系经销商或TRUE服务部门 |
| 故障CN24:BB通信故障 | 控制台 | SBC无法与Brainboard通信 | 控制台 | 重启 |
| 联系经销商或TRUE服务部门 | ||||
| 故障CN25:固件不匹配 | 控制台 | Brainboard上的固件与SBC软件不匹配 | 软件损坏 | 重启 |
| 重新配置控制台 | ||||
| 固件和软件版本不兼容 | 重新安装软件/固件 | |||
| 联系经销商或TRUE服务部门 | ||||
| 故障X101:步幅调整停止 | 下板 | 步幅电机停止 | 电机卡阻或过热 | 联系经销商或TRUE服务部门 |
| 故障X102:步幅调整失控 | 下板 | 步幅电机失控 | 步幅电机未按预期运行 | 联系经销商或TRUE服务部门 |
第 7 章：保修信息
TRUE®
商用有限保修
UC900 立式健身车
节省时间，在线注册！
访问下列网址激活多项保修：truefitness.com
所有 TRUE* Fitness 产品皆由 TRUE 经销，并对原始注册产品购买人提供保修；下列 TRUE 产品（“产品”）在正常使用和维修条件下，仅在自下列原始购买日期算起的期限内保证无工艺和材料制造缺陷。
| 机架*寿命 | |
| 部件Transcend触摸屏Escalate ^15 控制台电气磨损件装饰部件 | 3年3年3年3年6个月 |
| 人工服务部件装饰部件 | 3年6个月 |
| 设备连接耳机插孔和USB端口 | 90天部件,无人工服务费 |
注：保修仅对美国和加拿大有效。
注：若本产品未注册将无维修或部件发运授权。
注：购买第三方售后产品将导致保修失效。
注：本产品旨在用作商用用途，包括每天使用时间超过8小时的健身房应用。这包括所有会费制健身房（无论何种用途）以及许多非会费健身房。若本产品不用于此种特定应用，此保修无效，请联系TRUE。
机架：机架保证在原始购买人拥有产品的期间内无材料和工艺缺陷。自购买之日起三年内，机架保修免人工费及运费（对于从 TRUE 发运的部件）。*此对于结构机架的有限保修不涵盖漆层或涂层。
部件：立式健身车电气部件及磨损件保证三年内无材料及工艺缺陷以及三年免费人工服务。Transcend 触摸屏和 Escalatê 控制台保证三年内无材料及工艺缺陷以及三年免费人工服务。本有限保修不涵盖因不当组装/安装、不遵守使用者手册说明及警告、事故、不当使用、滥用、未授权改装、或未执行合理及必要维护保养而导致的损坏或设备故障。*TRUE Fitness 不对其产品的心率系统性能作出保证，因取决于使用者生理机能、年龄、使用方式及其他因素，心率系统性能相应会有变化。*本有限保修不应适用于软件版本升级。
装饰部件：立式健身车装饰部件保证六个月内无材料及工艺缺陷及相应部件保修期的免费人工服务。本有限保修不涵盖因不当组装/安装、不遵守使用者手册说明及警告、事故、不当使用、滥用、未授权改装、或未执行合理及必要维护保养而导致的损坏或设备故障。本有限保修将适用于但可能不仅限于塑料盖、护罩、盖子、徽章、丝印层、漆层、涂层及把手。
设备连接：设备连接元件；耳机插座及 USB 端口保证 90 天无材料及工艺缺陷且免人工服务费。
人工服务：人工服务涵盖自购买之日起三年的期限，本有限保修中明确规定的其他情况除外（前提是 TRUE 授权维修服务提供商可提供此类维修）。超过 50 英里以上的维修可能需收取额外费用。有关合理而必要的维护保养指南，请参见使用者手册。
保修申请程序：TRUE 有限保修服务可通过联系产品购买处的 TRUE 授权经销商获得。如产品购买处经销商不再是 TRUE 授权经销商，则可通过直接联系 TRUE 获得 TRUE 有限保修服务：
工作时间：上午 8:30 - 下午 5:00（美国中部标准时间）
第 7 章：保修信息
TRUE®
商用有限保修
UC900 立式健身车
节省时间，在线注册！
访问下列网址激活多项保修：truefitness.com
- 本有限保修授予您特定的法律权利，根据您所处的州，您也可能拥有其他权利。
- 仅当用户在线填写过保修注册表后，或原始购买人填写完成所附表格并在收到本产品后30日内邮寄至TRUE，我们才处理此有限保修。产品上的序列号必须完整无损，本有限保修方可有效。
- 本有限保修仅适用于由原始购买人所有，未经转让的产品。
- 仅当产品初始由 TRUE 授权经销商/技术员组装/安装，本有限保修方有效（除非事先获得 TRUE 书面授权，否则若产品由非 TRUE 授权经销商/技术员完成初始装配和安装，则本有限保修将无效）。
- 本有限保修不涵盖因不当组装/安装、不遵守使用者手册说明及警告、事故、不当使用、滥用、未授权改装、或未执行合理及必要维护保养而导致的损坏或设备故障（参见使用者手册）。
- 本有限保修仅适用于部件维修或更换成本，不涵盖相关的人工费（超出上述保修期限）、运输费、服务费、返回费及运费，本保修明确指出的除外。
- 本有限保修不应适用于：为更正设备安装或指导使用者如何使用设备的服务电话费；或超出适用的免费人工服务期限的任何人工费用。
- 本有限保修是明示的保证，代替所有其他明示的保证，是 TRUE 做出的唯一保证。
- 任何暗示的保证，包括但不限于对适销性和适合特定用途的保证，仅限于本有限保修期限以及补救措施期限内。部分州不允许对暗示的保修持续时间作限制，因此上述限制可能不适用于您。
- 上述补救措施是您的唯一排他补救措施，是 TRUE 对任何违反本有限保修承担的全部责任。TRUE 的责任在任何情况下都不应超过您为产品支付的实际金额，并且 TRUE 在任何情况下都不应对直接或间接的任何结果性、伴随性、特殊或惩罚性的损害或损失负责。部分州不允许排除或限制伴随性或结果性的损害，因此上述限制或排除可能不适用于您。
对授权保修人工服务提供商的说明：未经 TRUE 明确书面同意，保修人工服务报酬或保修部件权利不可转让、再转让给第三方。即使分包保修人工服务也需要获得 TRUE 的书面批准。

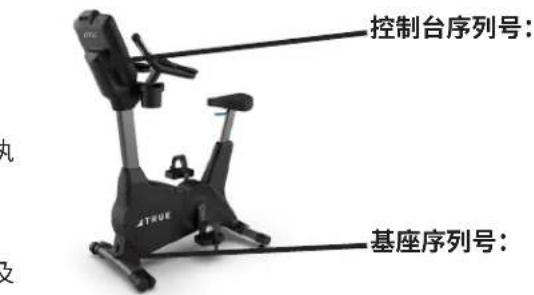

UC900 立式健身车序列号：
UC900 立式健身车带有两个序列号；一个位于基座，一个位于显示控制台（见下图）。基座上的序列号在跑合面下面的横梁上。控制台序列号位于每个控制台右边底部。请在下面记下您的序列号以作保存。
控制台序列号：
基座序列号：
TRUE TRUE FITNESS TECHNOLOGY, INC. ST LOUIS, MISSOURI 63366
Intertek 3155486 STD. 1647 CERTIFIED TO CAN/CSA STD. C22.2 NO.68
Interlek Testing Services Taiwan Ltd.
Model No.
UC900-19
Serial No./Date Code
18-UC9000001A
Rating: 100-240 V, 50/60 Hz, 22W
MADE IN TAIWAN
请保存此页
第 7 章：保修信息
TRUE®
商用有限保修
UC900 立式健身车
感谢您购买 TRUE 产品。为方便快捷验证 TRUE 产品保修，请现在访问 truefitness.com 注册产品。您注册提供的信息将绝不会出于任何目的分发给任何其他个人或机构。如果您选择将保修卡邮寄给我们，请让产品所有人填写下列信息，并在设备安装后 30 天内返回给 TRUE Fitness。
请注意：若本产品未注册将无维修或部件发运授权。
要邮寄您的保修信息，请填写下列信息并邮寄至:Service Dept., TRUE Fitness, 865 Hoff Road, St. Louis, MO 63366（或节省邮费，在线注册：www.truefitness.com）
商用保修注册
请在下面提供两种序列号。保修注册需要用：
控制台序列号：
基座序列号：
型号
购买日期
您的公司名
联系人名字
联系人姓氏
地址
城市州邮编
电子邮件地址 网站
电话传真
- 您在何处第一次听说 TRUE?
a. 经销商
c. 广告
e. 当前客户
b. 网站
d. 转介
f. 其他
- 您选择购买 TRUE 产品的原因是？
a. 设计/外观
c. 性价比
e. 性能
____ g. 其他
b. 经销商建议
d. 构造精良
f. TRUE 声誉
- 请说明您的健身房类型：
a. 公寓/共管公寓
c. 市政府
e. 酒店/度假村
____ g. 学生康乐中心
b. 企业健身中心
d. 健身俱乐部/健身房/水疗中心
f. 军事基地
h. 其他
- 您的公司拥有什么其他类型的设备？
a. 跑步机
b. 健身车
c. 椭圆机
d. 自由重量器械/健身器材
品牌
品牌
品牌
品牌
- 每天有多少人使用您的健身房？
a. <25
c. 76-150
d. 150+
- 您计划在将来 6-12 个月内购买更多健身设备吗?
____ 是 ____ 否
- 如果对问题 6 您的回答是“是”，您计划购买
什么类型的设备？
a. 跑步机
c. 固定健身车
e. 健身器材
b.椭圆机
d. 自由重量器械
f. 其他
- 您是否会向其他俱乐部所有者推荐 TRUE?
____ 是 ____ 否
- 您是 TRUE 的尊贵客户，您的建议使我们能够继续改善您的体验。您还有任何其他想要补充的吗？请说明：
