操作说明

气体流量计

SAxx20

目录

1 初步说明 4

1.1 使用的符号 4
1.2 警告 4

2 安全说明 5

3 开始使用 6

3.1 出厂设定设备功能 6

4 功能和特性 7

4.1 应用范围 7

5 功能 8

5.1 输出端 OUT1 选择选项 8
5.2 输出端 OUT2 选择选项 8
5.3 工作模式 8
5.4 校准 9
5.5 开关输出 9
5.6 模拟输出 10
5.7 频率输出 11
5.8 测量值阻尼 12
5.9 显示屏颜色设定.... 12
5.10 IO-Link 13

5.10.1 IO-Link 过程值 13

6 安装 15

6.1 管路转接头 15
6.2 干扰 15
6.3 安装位置 16

6.3.1 浸入深度 16
6.3.2 推荐的安装位置.... 16
6.3.3 在一定条件下可行的安装位置 16
6.3.4 不允许的安装位置 17
6.3.5 调整 17

7 电气连接....18

8 操作和显示元件.... 20

9 菜单 21

9.1 菜单概览 21
9.2 主菜单和子菜单.... 21

10 设定 25

11 参数设定 26

11.1 常规参数设定..... 26
11.2 预设定.... 26

11.2.1 OUT2 过程值..... 26
11.2.2 工作模式 27
11.2.3 流量的标准测量单位 27
11.2.4 内部管径 27
11.2.5 流量调节 27
11.2.6 远程校准 28

11.3 设定输出功能..... 28

11.3.1 限值监控 OUTx /迟滞功能 ..... 28
11.3.2 限值监控 OUTx / 窗口功能 ..... 29
11.3.3 频率信号 OUTx 29
11.3.4 模拟信号 OUT2 29

11.4 用户设定（可选） 30

11.4.1 标准显示屏 30
11.4.2 显示屏颜色设定.... 30
11.4.3 输出逻辑 30
11.4.4 测量值阻尼 30
11.4.5 开启延迟/关闭延迟 30
11.4.6 输出功能的错误运行状况.... 30
11.4.7 校准 31
11.4.8 锁定/解锁 31
11.4.9 出厂复位 31

11.5 诊断功能 …… 32

11.5.1 读取最小值/最大值 32

12 操作 33

12.1 过程值显示 33
12.2 读取参数设定.... 33

13 技术资料 34
14 故障排除 35

14.1 错误信息 35
14.2 警告消息 35

15 维护、修理及处理 37
16 出厂设定 38

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
▷ 反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统制造商负责执行风险评估并根据法规和规范要求制定文档，以提供给系统运营商和用户。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→功能和特性）。
• 仅将产品用于允许的介质（→技术资料）。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

3 开始使用

设备有两个针对流量和温度监控的可配置输出端。

可以从显示屏读取过程值和错误代码。

所有输出端口/端口配置的过程值和信息均可通过 IO-Link 接口获得。

3.1 出厂设定设备功能

	出厂设定
工作模式	相对流量测量(以最大流量的%计算)
输出端 OUT1	流量开关信号:-迟滞功能常开,PnP-SP1=测量范围终值的20%,rP1=测量范围终值的15%测量值阻尼0.6s无开启/关闭延迟发生故障时,输出关闭
输出端 OUT2	流量模拟信号(4...20mA;测量范围未标定)发生故障时,模拟信号输出3.5mA
显示屏	红色文本颜色每200ms更新一次测量值。标准显示屏:流量

更多信息：出厂设定 ( → 出厂设定 ☐ 38)。

4 功能和特性

产品监控气体介质。

它可检测过程值：流量和介质温度。

4.1 应用范围

- 介质 = 气体

在 > 6 bar (> 600 kPa) 的应用中，由于空气的自然对流，流量范围可能会出现不准确。

这是 A 级产品。该产品可能在居住区内造成无线电干扰。

▶ 如有需要，请采取适当的 EMC 屏蔽措施。

5 功能

• 该设备根据量热原理检测流量。
• 该设备还检测介质温度，作为额外的过程值。
• 设备有 IO-Link 接口。
• 设备显示当前的过程值。
• 设备具有多项自我诊断选项。
• 设备根据参数设定生成两个输出信号。

5.1 输出端 OUT1 选择选项

• 流量开关信号
• 流量频率信号
• IO-Link

5.2 输出端 OUT2 选择选项

• 流量开关信号
• 温度开关信号
• 流量模拟信号
• 温度模拟信号
• 流量频率信号
• 温度频率信号
• 外部示教信号输入（远程校准）

5.3 工作模式

设备针对流量测量提供 2 种可选工作模式：

工作模式 [ModE]	显示单位
REL	示教范围的 %
GAS	m/s, l/min, m3/h

选择的工作模式对温度测量没有影响，仅显示以 ° C 为单位的绝对值。

选择 [ModE] = GAS 时:

▶ 定义内部管径。
▶ 必要时校准测量值曲线。

选择 [ModE] = REL 时:

▶ 进行流量调节。

参数设定保存在相应的工作模式中，即当工作模式更改时，设定不会丢失。

5.4 校准

传感器可通过校准系数调整至应用中的参考流量。

客户自定校准允许更改测量值曲线斜度。这会影响显示内容和输出功能。

图 1: 校准

A: 显示屏和输出信号的工作值

Q: 流量

MEW: 测量范围的终值

V: 出厂设定的测量值曲线

V1: 校准后的测量值 1 曲线

V2: 校准后的测量值 2 曲线

斜度的变化以百分比显示。

出厂设定：CGA = 100 %。

更改后，可以通过复位，恢复为出厂设定。

如果设为 [ModE] = REL，则参数 CGA 不可用。

根据设定的 CGA 系数，不可能使用全部的测量范围。

5.5 开关输出

如果 OUTx 高于或低于设定的开关限值，则会改变其开关状态。可选择迟滞或窗口功能。

图 2: 迟滞功能

SP: 设定点

rP: 复位点

HY: 迟滞

Hno: 迟滞功能 NO（常开）

Hnc: 迟滞功能 NC（常闭）

t: 时间

设定迟滞功能时，设定点 [SP] 和复位点 [rP] 均已定义。rP 值必须低于 SP 值。SP 和 rP 之间的差值至少为测量范围终止的 4%。若仅更改设定点，复位点将自动更改；差值保持不变。

FH: 上限值

FL: 下限值

HY: 迟滞

FE: 窗口

Fno: 窗口功能 NO（常开）

Fnc: 窗口功能 NC（常闭）

t: 时间

图 3: 窗口功能

设为窗口功能时，上限值 [FH] 和下限值 [FL] 均已确定。FH 和 FL 的差值至少为测量范围最终值的 4%。FH 和 FL 均具有测量范围最终值 0.25% 的固定迟滞。这样可在流量略微变化时，保持输出开关状态的稳定。

5.6 模拟输出

设备提供与过程值成比例的 4...20 mA 模拟信号。

测量范围可调整：

• [ASP] 可确定输出信号为 4 mA 时的测量值。
• [AEP] 可确定输出信号为 20 mA 时的测量值。

ASP 与 AEP 之间的最小间隔 = 测量范围终值的 20 %。

就工作模式中的流量测量而言，REL、ASP 和 AEP 不可用。在该工作模式中，流量调节定义模拟输出的特性曲线：高流量 = 20 mA；低流量 = 4 mA。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的电流信号。

测量值不在显示范围内或出现故障时，显示消息（UL、OL、Err）。

出现错误时，模拟信号可调节 ( → 输出功能的错误运行状况 ☐ 30):

• [FOU] = On：发生故障时，模拟信号达到上限值 (22 mA)。
• [FOU] = OFF: 发生故障时，模拟信号达到下限值 (3.5 mA)。
• [FOU] = OU：模拟信号仍然对应测量值。

图 4: 根据 IEC 60947-5-7 标准的模拟输出特性

1:	模拟量信号	MAW:	测量范围的初值
2:	测量值	MEW:	测量范围的终值
3:	显示范围	ASP:	模拟输出起点
4:	测量范围	AEP:	模拟输出终点
5:	标定测量范围	UL:	低于显示范围
Q:	流量	OL:	高于显示范围
T:	温度	Err:	错误

5.7 频率输出

设备提供、与过程值成比例的频率信号。

频率信号可调整：

- [FrPx] 定义在达到测量值上限（MEW 或 FEPx）时提供的频率信号（以 Hz 为单位）。

测量范围可调整：

• [FSP2] 定义提供频率信号的测量值下限。

- FSP2 仅适用于温度测量。

- [FEPx] 定义输出信号根据 FrPx 设定频率时的测量值上限。

- FEPx 仅适用于工作模式 GAS 下的流量测量。

FSP2 和 FEP2 之间的最小差值 = 测量范围最终值的 20 %。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的频率信号。

测量值不在显示范围内或出现故障时，显示消息（UL、OL、Err）。

障时的频率信号可调整 ( → 输出功能的错误运行状况 ☐ 30):

• [FOU] = On: 发生故障时，频率信号达到上限值 (130 % FrPx)。
• [FOU] = OFF: 发生故障时，频率信号达到下限值 (0 Hz)。
• [FOU] = OU：频率信号仍然对应测量值。

图 5: 频率输出输出特性；流量

1:	频率信号
2:	测量值
3:	显示范围
4:	测量范围
5:	标定测量范围
MEW:	测量范围的终值
FEPx:	频率输出终点
FrPx:	上限值频率信号 (Hz)
OL:	高于显示范围
UL:	低于显示范围
Err:	错误

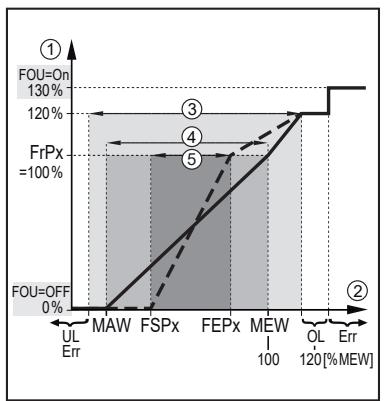

图 6: 频率输出输出特性；温度

1:	频率信号
2:	测量值
3:	显示范围
4:	测量范围
5:	标定测量范围
MAW:	测量范围的初值
MEW:	测量范围的终值
FSPx:	频率输出起点
FEPx:	频率输出终点
FrPx:	上限值频率信号 (Hz)
OL:	高于显示范围
UL:	低于显示范围
Err:	错误

5.8 测量值阻尼

使用阻尼时间 [dAP] 设定测量值突然更改后输出信号达到最终值 63% 的时间（以秒为单位）。设定的阻尼时间通过 IO-Link 接口稳定开关输出、模拟输出、显示和过程值传输。

阻尼时间增加到传感器的响应时间中（→技术资料）。

信号 UL 和 OL 根据阻尼时间定义。

测量值阻尼仅对测量的变量流有影响。

5.9 显示屏颜色设定

可通过参数 [coLr] 设定显示屏中的字符的颜色 ( → 显示屏颜色设定 ☐ 30)。参数 rED（红色）和 GrEn（绿色）设定后，显示屏将永久设为一种颜色。如果设定参数 rxou 和 Gxou，字符的显色将根据过程值更改。

	OUT1	OUT2	将颜色更改为...
参数设定	r1ou	r2ou	红色
	G1ou	G2ou	绿色

设定迟滞功能后，如果过程值高于设定值，则颜色改变：

MAW: 测量范围的初值
MEW: 测量范围的终值
SPx: 设定点

图 7: 迟滞功能

设定窗口功能后，如果过程值在窗口部分内，则颜色改变：

MAW: 测量范围的初值
MEW: 测量范围的终值
FLx: 窗口部分下限
FHx: 窗口部分上限

图 8: 窗口功能

5.10 IO-Link

该设备有 IO-Link 通信接口，有助于直接访问过程和诊断数据。此外，还可在运行期间设定设备的参数。通过 IO-Link 接口运行设备需要 IO-Link 主站。

使用 PC 时，若系统不在工作中，则可实现配套的 IO-Link 软件和 IO-Link 适配器电缆通信。

设备配置所需的 IODD、关于过程数据结构的详细信息、诊断信息、参数地址，以及关于规定 IO-Link 硬件和软件的必要信息可在以下位置找到：www.ifm.com。

IO-Link 接口通过相应的硬件和软件提供以下功能：

• 远程设定设备参数。
• 无测量值损失的抗干扰信号传输。
• 将参数设定传输至已更换的设备或同类型的其他设备。
• 同时读取所有过程值和二进制开关信号。
• 全面显示错误和事件消息。
• 通过 IO-Link 主站评估过程值和诊断数据。
• 参数集、过程值和诊断信息的无纸化记录。
• 通过 IO-Link 设定其他参数：

- 电子锁，用于防止篡改

5.10.1 IO-Link 过程值

流量和温度过程值按照以下测量按照通过 IO-Link 传送：

工作模式 [ModE]	流量单位	温度单位
REL	%	°C
GAS	m/s	°C

[[uni]]的更改不影响IO-Link过程值。

更多信息 → IO 设备描述：www.ifm.com。

6 安装

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 烫伤风险。
▶ 防止外壳接触易燃物质，并防止意外接触外壳。

▶ 安装时，确保系统不承受任何压力。

▶ 安装时，确保安装位置无介质泄漏。

6.1 管路转接头

若使用过程适配器，可将设备用于不同的过程连接。适配器需单独作为附件订购。

• 有关 可用安装附件的信息，请访问 www.ifm.cn。
• 仅在使用 IFM 适配器时，方可确保设备安装和连接入口阻力正确。

▶ 请遵守安装附件的安装说明。

▶ 使用适用于应用且获批的润滑油。请将润滑油涂抹于过程连接的螺纹、适配器及传感器上。确保未将润滑油脂涂抹至传感器尖端。

▶ 考虑传感器拧紧扭矩和固定元件。传感器 25 Nm；固定元件→技术资料表：www.ifm.com

6.2 干扰

管道内的结构、弯曲、阀门、缩径接头等会影响设备的功能。

▶ 保持传感器与干扰源的距离。

图 9: 入口和出口管道长度

D: 管道外径

S: 干扰

6.3 安装位置

6.3.1 浸入深度

图 10: 浸入深度

建议浸入深度：

• 对于内径小于30mm的通风管/管道：15 mm。
• 对于内径≥30mm的通风管/管道：管道的中部。

6.3.2 推荐的安装位置

图 11: 推荐的安装位置

• 如果为水平管道：安装在管道旁侧。
• 如果为垂直管道：安装在上升管道内。

将传感器尖端尽可能放置在管道的中央。最小浸入深度 15mm。

6.3.3 在一定条件下可行的安装位置

图 12: 在一定条件下可行的安装位置

• 就水平管道而言，如果管道内无沉积物：从下面安装。
• 就水平管道而言，如果管道内已完全积满介质：从上面安装。

6.3.4 不允许的安装位置

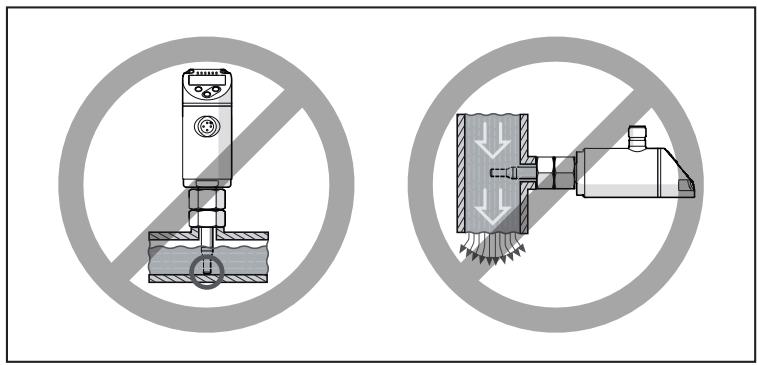

图 13: 不允许的安装位置

• 切勿使传感器的尖端接触管壁。
• 切勿将传感器安装于底部敞开的下输管道内。

6.3.5 调整

图 14: 流向

▶ 为达到最佳测量准确度，按下图所示安装传感器：让扳手平面与管道平行；如果流体来自左边，则较小的扳手平面 (1) 面向前面。

就管路连接而言，可将传感器外壳旋转 345° ，以便更加轻松地读取显示屏。

切勿超出止动装置范围。

7 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

图 15: 接线图（颜色符合DIN EN 60947-5-2）

BN: 棕色
WH: 白色
BK: 黑色
BU: 蓝色

插脚	连接
1	L+
3	L-
4 (OUT1)	• 流量开关信号• 流量频率信号• IO-Link
2 (OUT2)	• 流量开关信号• 温度开关信号• 流量模拟信号• 温度模拟信号• 流量频率信号• 温度频率信号• 外部示教信号输入(远程校准)

图 16: 电路示例:

1: 2 x 正极性输出

2: 2 x 负极性输出

3: 1 x 正极性输出 / 1 x 模拟输出

4: 1 x 负极性输出 / 1 x 模拟输出

8 操作和显示元件

图 17: 操作和显示元件

1: OUT1 开关状态 LED
2: OUT2 开关状态 LED
3: 所示测量单位的过程值 (\%; m/s、l/min; m³/h ; °C 、 x10³ )
4: 4位字母数字显示屏
5: 更改视图和参数设定的按键 ( → 常规参数设定 ☐ 26)

9 菜单

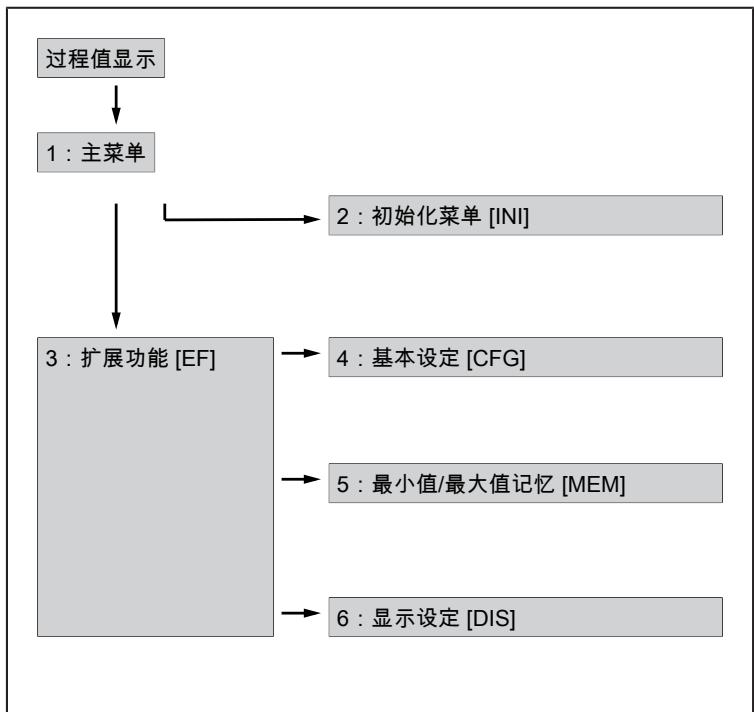

9.1 菜单概览

使用操作按键从过程值显示导航到主菜单，再从主菜单导航到子菜单。另请参阅常规参数设定 (→ 26) 。

1:	主菜单 (→ ☐ 22)	4:	菜单基本设定 CFG (→ ☐ 23)
2:	初始化菜单 INI (→ ☐ 22)	5:	菜单最小值/最大值记忆 MEM (→ ☐ 23)
3:	菜单扩展功能 EF (→ ☐ 22)	6:	菜单显示设定 DIS (→ ☐ 24)

9.2 主菜单和子菜单

下方适用于以下菜单图示：

若为工厂设定，则显示白色背景参数。如果更改工作模式和输出功能的默认设定，则亦显示灰色背景参数。

图 18: 主菜单

图 19: 初始化菜单 INI

图 20: 菜单扩展功能 EF

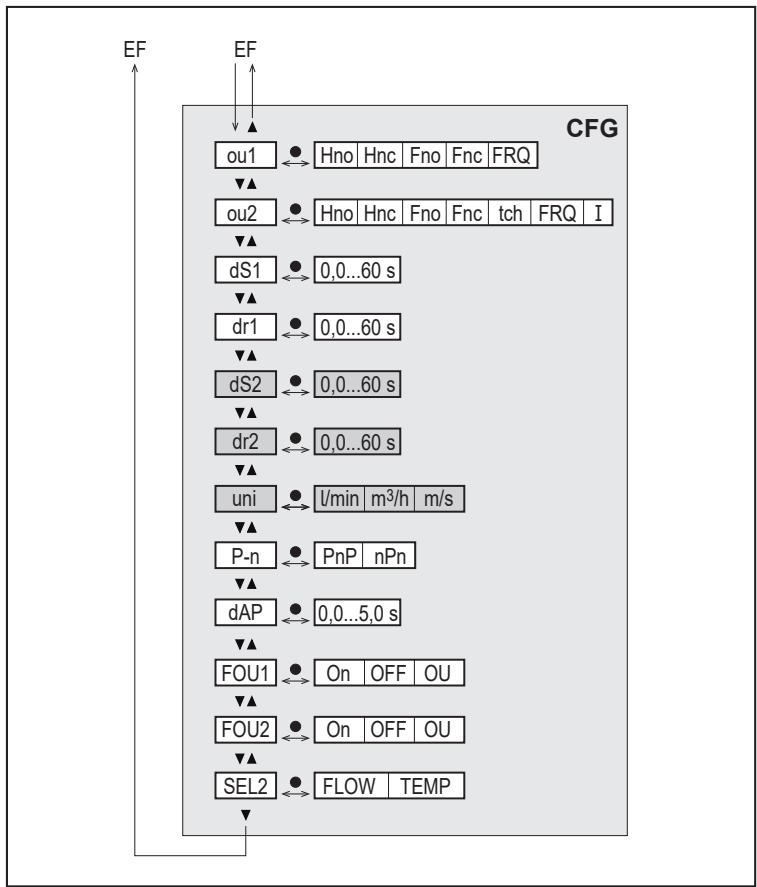

图 21: 菜单基本设定 CFG

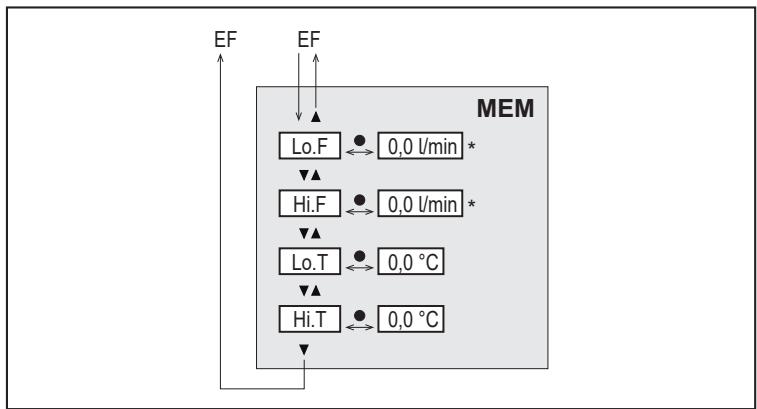

图 22: 菜单最小值/最大值记忆 MEM

* 标准测量单位的测量值 ( → 流量的标准测量单位 ☐ 27)

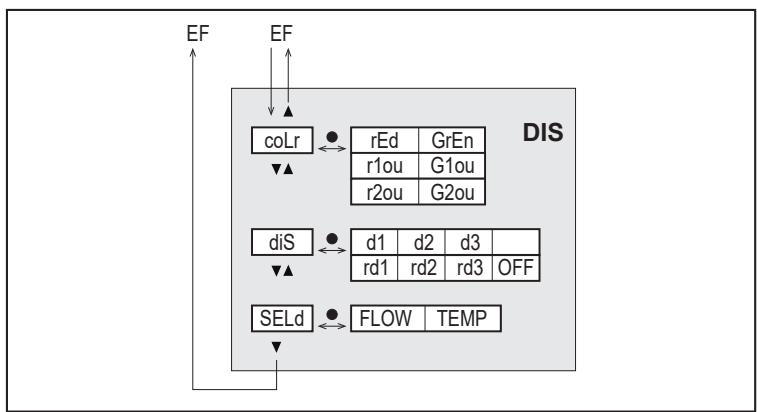

图 23: 菜单显示设定 DIS

10 设定

通电且通电延时过后，产品进入正常运行模式。产品将根据设定参数执行测量和评估功能，并产生输出信号。

通电延时内，将按编程设定切换输出功能：

• 常开功能 (Hno/Fno) 开启
• 常闭功能 (Hnc/Fnc) 断开。
• 关闭，针对频率输出 (FRQ)
• 20 mA，针对电流输出 (I)

11 参数设定

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 燃烧风险

▶ 切勿用手触摸设备。
▶ 使用其他物体（例如圆珠笔）在设备上进行设置。

参数可以在产品安装和准备使用之前设定，亦可在运行期间设定。

如果在运行期间更改参数则会影响设备功能。

▶ 请务必确保您的设备不会出现故障。

设定参数时，设备仍将处于工作模式下。参数设定完成前，会按现有参数继续监测。

也可通过 IO-Link 接口设定参数。

11.1 常规参数设定

目的	操作
从过程值显示转至主菜单	[●]
转至子菜单	使用 [▼] 导航至子菜单(如 EF),然后使用 [●]
选择所需参数	[▲] 或 [▼]
更改为设定模式	[●]
修改参数值	[▲] 或 [▼] > 1 s
应用设定的参数	[●]
在不保存的情况下退出参数设定	[▲] 和 [▼]
返回更高一级菜单(重复几次以到达过程值显示)	[▲] 和 [▼]
返回至过程值显示	>30 秒(超时)

11.2 预设定

在设定参数前，请先检查以下默认设定，并根据需要进行修改：

- [SEL2]: OUT2 过程值

- [ModE]: 工作模式

- [uni]: 流量的标准测量单位

11.2.1 OUT2 过程值

▶ 选择 CFG 菜单。
▶ 选择 [SEL2]。选择输出 2 的过程值：

• TEMP: 温度
• FLOW: 流量

11.2.2 工作模式

▶ 选择 INI 菜单。
▶ 选择 [ModE] 并定义工作模式：REL 或 GAS。

就工作模式 GAS 而言，必须输入内部管径。

更改出厂设定后 ([ModE] = REL)，设备显示[≡ ≡ ≡ ≡]，以让内部管径条目生效：

▶ 按 [●]，以显示 [diA]。
▶ 定义内部管径（以 mm 为单位）。

工作模式 REL 需要流量调节 ( → 流量调节 ☐ 27)。

工作模式更改后需重启设备。设定保存在相应的工作模式中，即工作模式更改后设定不会丢失。

11.2.3 流量的标准测量单位

▶ 选择 CFG 菜单。
▶ 选择 [uni] 并设定测量单位：l/min； m³/h ; m/s。

uni 仅在选择工作模式 GAS 时可用。就工作模式 REL 而言，流量值始终以测量范围的 % 显示。

11.2.4 内部管径

▶ 选择 INI 菜单。
▶ 选择 [diA] 并定义内部管径。

diA 仅在选择工作模式 GAS 时可用。

11.2.5 流量调节

高流量调节：

▶ 安装过程中启动最大流量。
▶ 选择主菜单。
▶ 选择 [t. HGH] 并按 [●]。

▷ [tch] 会显示。

▶ 按住 [▲] 或 [▼]。
▷ 显示 [----]。

▶ 短按 [●]。

▷ 显示 [donE]: 调节成功。
▷ 显示 [FAIL]: 重复调节。

▷ 设备将现有流量定义为最大流量（测量范围的终值 = 100%）。
▶ 短按 [●]。

低流量调节：

▶ 安装过程中启动最小流量。
▶ 选择主菜单。
▶ 选择 [t. LOW] 并按 [●]。

▷ [tch] 显示。

▶ 按住 [▲] 或 [▼]。

▷ [----] 显示。

▶ 短按 [●]。

▷ 显示 [donE]: 调节成功。
▷ 显示 [FAIL]: 重复调节。

▷ 设备将现有流量定义为最小流量 (0 %)。
▶ 短按 [●]。

t. HGH 和 t. LOW 仅可用于选择工作模式 REL 时。

11.2.6 远程校准

▶ 选择 CFG 菜单。
▶ 选择 [ou2] 并设定 tch。

高流量调节：

▶ 为插脚 2 提供 5 到 10 s 的工作电压。

低流量调节：

▶ 为插脚 2 提供 10 到 15 s 的工作电压。
▷ OUT2 高 2 s: 调节成功。
▷ OUT2 高 1 s：调整失败。▶ 重复调整。

11.3 设定输出功能

流量监控和温度监控的参数按照相同的方式设定。前提条件是，OUT2 的过程值已先通过 [SEL2] (→ OUT2 过程值 □ 26) 定义。

11.3.1 限值监控 OUTx /迟滞功能

▶ 选择 CFG 菜单。
▶ 选择 [oux] 并设定开关功能：

• Hno: 迟滞功能/常开
• Hnc: 迟滞功能/常闭
  ▶ 选择主菜单。

▶ 选择 [SPx] 并设定输出端开启时的测量值。
▶ 选择 [rPx] 并设定输出端关闭时的测量值

11.3.2 限值监控 OUTx / 窗口功能

▶ 选择 CFG 菜单。
▶ 选择 [oux] 并设定开关功能：
- Fno: 窗口功能 / 常开
- Fnc: 窗口功能 / 常闭
▶ 选择主菜单。
▶ 选择 [FHx]，并设定窗口部分的上限值。
▶ 选择 [FLx]，并设定窗口部分的下限值。

11.3.3 频率信号 OUTx

▶ 选择 CFG 菜单。
▶ 选择 [oux] 并设定 FRQ。
▶ 选择主菜单。
▶ 选择 [FSP2] 并设定提供 0 Hz 的温度下限值。

FSP2 仅适用于 OUT2 温度测量。

▶ 选择 [FEPx] 并设定提供最大频率时的测量值上限。

就流量测量而言，以下适用： FEP1x 仅在选择工作模式 GAS 时可用。

▶ 选择 [FrPx] 并设定最大频率：100 Hz...1000 Hz。

11.3.4 模拟信号 OUT2

▶ 选择 CFG 菜单。
▶ 选择 [ou2] 并设定功能： I：与流量成比例的电流信号 4...20 mA。
▶ 选择主菜单。
▶ 选择 [ASP2] 并设定输出信号为 4 mA 时的测量值。
▶ 选择 [AEP2] 并设定输出信号为 20 mA 时的测量值。

就流量测量而言，以下适用： ASP2 和 AEP2 仅在选择工作模式 GAS 时可用。

11.4 用户设定（可选）

11.4.1 标准显示屏

▶ 选择 DIS 菜单。
▶ 选择 [SELd]，并设定标准测量单位：
- FLOW：显示标准测量单位的当前流量。
- TEMP: 显示以 ° C 为单位的当前介质温度。
▶ 选择 [diS]，并设定显示屏的更新速率和方向：
- d1、d2、d3：每 50 ms、200 ms、600 ms 更新一次测量值。
- rd1、rd2、rd3：显示屏设定同 d1、d2、d3；旋转 180°。
- 关闭：在“运行”模式下禁用过程值显示。

即使已禁用显示屏，LED仍会保持工作状态。即使已禁用显示屏，仍会显示错误消息。

11.4.2 显示屏颜色设定

▶ 选择 DIS 菜单。
▶ 选择 [coLr] 并定义过程值显示中的字符的颜色：
- rEd: 红色
- GrEn: 绿色
- rxou：颜色从绿到红
- Gxou: 颜色从红到绿

11.4.3 输出逻辑

▶ 选择 CFG 菜单。
▶ 选择 [P-n]，并设定 PnP 或 nPn。

11.4.4 测量值阻尼

▶ 选择 CFG 菜单。
▶ 选择 [dAP] 并设定以秒为单位的阻尼常数（τ 值 63%）。

11.4.5 开启延迟/关闭延迟

▶ 选择 CFG 菜单。
▶ 选择 [dSx] 并设定以秒为单位的 OUTx 开关延时。
▶ 选择 [dSx] 并设定以秒为单位的 OUTx 复位延时。

11.4.6 输出功能的错误运行状况

▶ 选择 CFG 菜单。

▶ 选择 [FOUx] 并设定 OUTx 的错误运行状况:

- 开关输出

• 开启：发生故障时输出开启。
• 关闭：发生故障时输出关闭。
• OU：按参数定义，无论是否出错均开启输出。

- 模拟输出

• 开启：模拟信号达到 22 mA。
• 关闭：模拟信号达到 3.5 mA。
• OU：模拟信号仍然对应测量值。

- 频率输出

• 开启：频率信号达到 FrPx 的 130%。
• 关闭：频率信号达到 0 Hz。
• OU：频率信号仍然对应测量值。

11.4.7 校准

▶ 选择 INI 菜单。
▶ 选择 [CGA] 并设定 60 和 140% 之间的值（100% = 出厂设定）。

CGA 仅在选择工作模式 GAS 时可用。

11.4.8 锁定/解锁

可通过电子方式锁定设备，以避免意外设定。出厂设定：未锁定。

锁定：

▶ 请确保设备处于正常工作模式下。
▶ 同时按下 [▲] 和 [▼] 10 s，直至显示 [Loc]。

解锁：

▶ 请确保设备处于正常工作模式下。
▶ 同时按下 [▲] 和 [▼] 10 s，直至显示 [uLoc]。

11.4.9 出厂复位

▶ 选择 EF 菜单。
▶ 选择 [rES]。
▶ 短按 [●]。
▶ 按住 [▼] 或 [▲]。

▷ 显示 [----]。

▶ 短按 [●]。
▷ 设备将执行重启。

建议您在执行复位前，记录您自己在出厂设定章节中的设定。

11.5 诊断功能

11.5.1 读取最小值/最大值

▶ 选择 MEM 菜单。
▶ 选择 [Lo.x] 或 [Hi.x] 以显示测量的最高或最低过程值：
- Lo. F：过程中测得的流量最小值（流量或流速）
- Hi. F：过程中测得的流量最大值（流量或流速）
- Lo. T: 过程中测得的温度最小值
• Hi. T: 过程中测得的温度最大值

删除内存：

▶ 选择 [Lo.x] 或 [Hi.x]。
▶ 按住 [▲] 和 [▼]。
▷ [----] 显示。
▶ 短按 [●]。

建议在正常操作条件下，首次运行产品时，立即删除记忆。

在工作模式 REL 中，新的示教流程会删除记忆。

12 操作

通电且通电延时过后，产品进入正常运行模式。产品将根据设定参数执行测量和评估功能，并产生输出信号。

12.1 过程值显示

装置按键可用于在运行过程中切换不同的过程值显示：

▶ 按 [▲] 或 [▼]，直至显示所需的值。
▷ 显示在不同的视图之间切换。LED 指示灯向装置发送显示值的信号。
▷ 30 秒后显示屏将切换至标准显示。

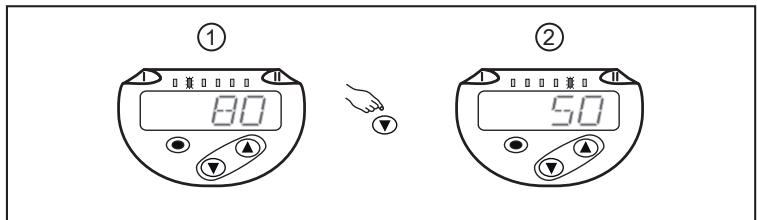

图 24: 过程值显示

1: 根据 [SELd] 和 [uni] 设定的标准显示。

示例：[SELd] = FLOW 和 [uni] = m/s

2: LED 指示当前过程值按哪个单位显示。

示例：以 ° C 为单位的温度。

12.2 读取参数设定

▶ 短按 [●]。
▶ 按下 [▼] 以选择参数。
▶ 短按 [●]。
▷ 当前设定的值将显示 30 s。之后产品将恢复至过程值显示。

13 技术资料

若要了解技术资料和比例图，可访问 www.ifm/cn。

14 故障排除

设备具有多项自我诊断选项。可在运行时自动进行自我监测。

即使已关闭显示屏，也会显示警告和错误。错误显示亦可通过 IO-Link 获得。

根据 NAMUR 建议 NE107 对状态信号分类。

如果多个诊断事件同时发生，仅显示最高优先级事件的诊断消息。

附加诊断功能可通过 IO-Link 实现 → IODD 接口描述见 www.ifm.com

14.1 错误信息

显示屏	问题/补救措施
Err	产品故障▶ 更换设备。
无显示屏	• 电源电压过低▶ 检查电源电压。• 显示屏关闭▶ 检查设定 diS = OFF ,必要时更改设定。
PARA	参数设定超出有效范围▶ 检查参数设定。

14.2 警告消息

显示屏	问题/补救措施
Loc	设备的设定按钮已锁定,拒绝更改参数。▶解锁设备(→锁定/解锁□31)。
C. Loc	设备的设定按钮暂时被锁定,通过IO-Link通信进行的参数设定生效中。▶完成通过IO-Link通信进行的参数设定。
S. Loc	已通过参数设定软件锁定设定按钮,拒绝更改参数。▶利用参数设定软件,通过IO-Link接口解锁设备。
UL	低于温度显示范围最小值的值:温度值<-44°C。▶检查温度范围。低于流量测量范围最小值的值▶调节流量。▶重复低流量调节。
OL	超过了温度显示范围:温度值<124°C。▶检查温度范围。超过了流量显示范围:流量>测量范围最终值的120%。▶调节流量。▶重复高流量调节。
SC1	OUT1的开关状态LED闪烁:OUT1短路。▶OU1开关输出短路保护或过载保护;
SC2	OUT2的开关状态LED闪烁:OUT2短路。▶OUT2开关输出短路保护或过载保护;
SC	OUT1 和 OUT2 的开关状态 LED 闪烁:OUT1 和 OUT2 短路。▶ 检查 OUT1 和 OUT2 开关输出是否存在短路或过量电流。
FAIL	错误的低流量或高流量调节(例如,最大流量与最小流量之间的差值太小)。▶ 重复流量调节。

15 维护、修理及处理

仅允许制造商修理设备。

▶ 确保传感器尖部无沉积物：
- 安装一个月后检查传感器尖端，确保无沉积物。
- 定期进行检查。根据应用确定检查时间间隔。
- 如有脏污，则用软布清洁传感器尖部。可使用普通的醋酸清洁剂清除顽固的沉积物（如石灰）。
▶ 弃用设备时，应按适用的国家法规以环保的方式处理装置。

16 出厂设定

出厂设定工作模式为 REL。

参数	出厂设定		用户设定
	ModE = REL	ModE = GAS
SP1 (FLOW)	20 %	6 m/s
rP1 (FLOW)	15 %	4.6 m/s
FH1 (FLOW)	20 %	6 m/s
FL1 (FLOW)	15 %	4.6 m/s
FEP1 (FLOW)	100 %	30 m/s
FrP1	100 Hz
SP2 (FLOW)	40 %	12 m/s
rP2 (FLOW)	35 %	10.6 m/s
SP2 (TEMP)	28 °C
rP2 (TEMP)	26 °C
FH2 (FLOW)	40 %	12 m/s
FL2 (FLOW)	35 %	10.6 m/s
FH2 (TEMP)	28 °C
FL2 (TEMP)	26 °C
FSP2 (FLOW)	不可用
FSP2 (TEMP)	-20 °C
FEP2 (FLOW)	100 %	30 m/s
FEP2 (TEMP)	100 °C
FrP2	100 Hz
ASP2 (FLOW)	不可用	0 m/s
AEP2 (FLOW)	不可用	30 m/s
ASP2 (TEMP)	-20 °C
AEP2 (TEMP)	100 °C
uni	不可用	m3/h
CGA	不可用	100 %
ou1	Hno
ou2	I
dS1	0 s
dr1	0 s
dS2	0 s
dr2	0 s
P-n	PnP
dAP	0.6 s
FOU1	关闭
FOU2	关闭
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW

百分比值指测量范围的最终值 MEW。
