用户手册 SM8621 IFM

操作说明

电磁感应式流量计

SMxx2x

SMxx3x

目录

1 初步说明.... 4

1.1 使用的符号 4
1.2 警告.... 4

2 安全说明.... 5

2.1 网络安全 5

3 运输、处理和储存.... 6

4 指定用途.... 7

4.1 应用范围 7

5 功能 8

5.1 输出端 OUT1 选择选项..... 8
5.2 输出端 OUT2 选择选项.... 9
5.3 IO-Link 9

6 安装 10

6.1 管路转接头 10
6.2 安装位置 11

6.2.1 推荐的安装位置 11
6.2.2 不推荐的安装位置.... 12

7 电气连接.... 13

8 操作和显示元件 15

9 菜单 16

9.1 主菜单和子菜单.... 16

10 设定 24

11 参数设定.... 25

11.1 通过设备按键参数化 25
11.2 通过 IO-Link 参数化 ..... 25
11.3 输出配置 26

11.3.1 监测限值的开关信号.... 26
11.3.2 流向开关信号 27
11.3.3 消耗量监控（累计器功能） 28

11.3.3.1 开关信号累计器.... 29
11.3.3.2 脉冲信号累计器.... 30

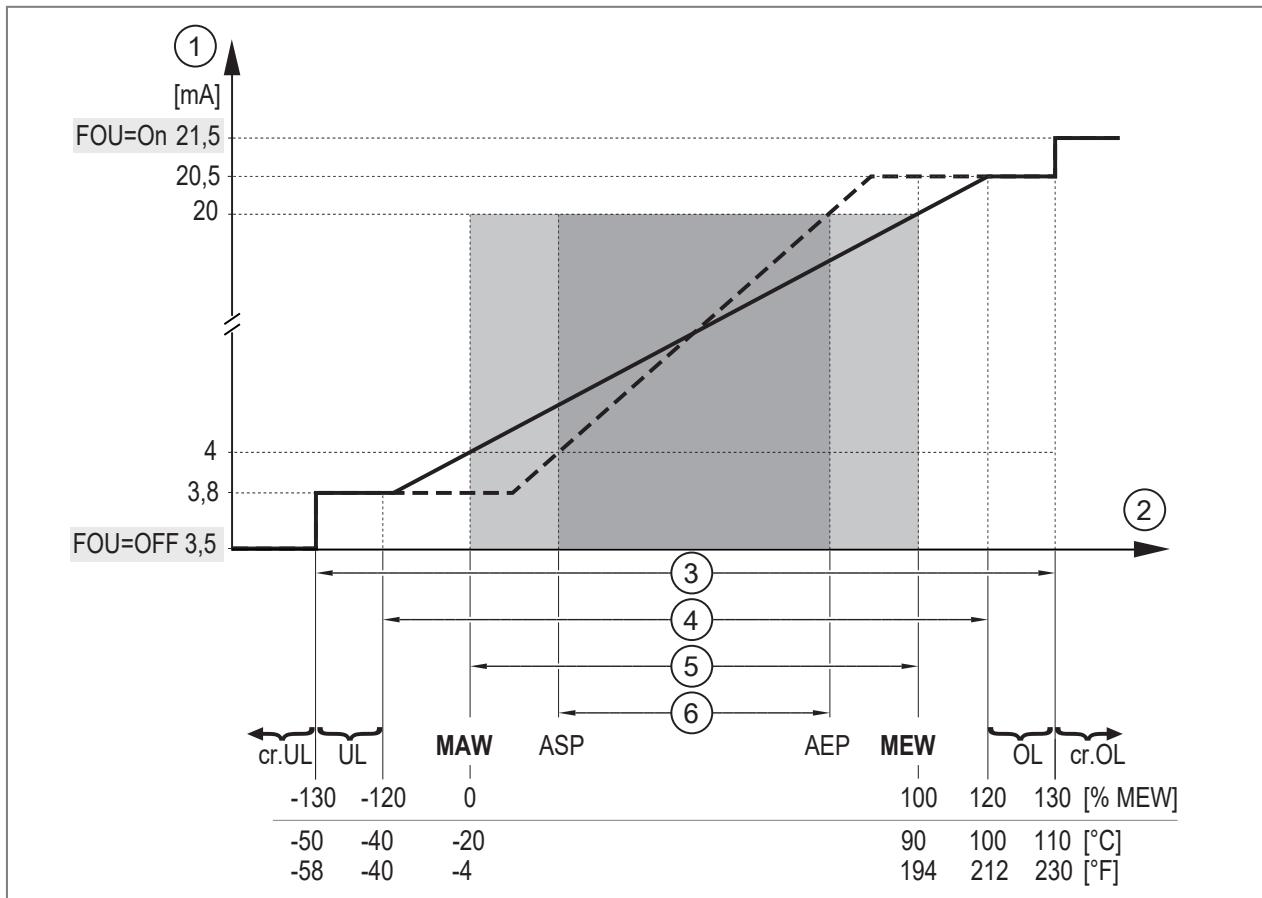

11.3.4 模拟信号 31
11.3.5 频率信号 32
11.3.6 输出功能的错误运行状况 35
11.3.7 输出功能关闭 35

11.4 应用程序配置 35

11.4.1 标准测量单位 35
11.4.2 OUT1 和 OUT2 过程值： 36
11.4.3 阻尼 36
11.4.4 启动延时 36
11.4.5 输出极性 38
11.4.6 低流量关断.... 39
11.4.7 流向 39
11.4.8 累计器复位.... 39
11.4.9 累计器的计数方法.... 41

11.4.10 锁定/解锁 42
11.4.11 设备复位 42

11.5 显示设定 43

11.5.1 显示屏语言.... 43
11.5.2 显示屏布局.... 43
11.5.3 显示屏更新速率 43
11.5.4 显示屏旋转.... 44
11.5.5 显示屏亮度.... 44

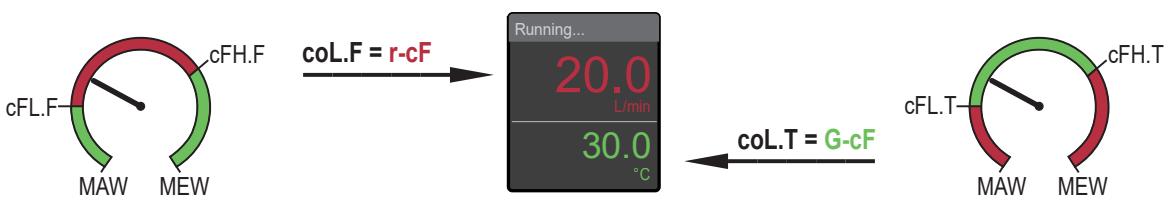

11.5.6 显示屏颜色设定 44

11.6 诊断和服务功能.... 46

11.6.1 设备信息.... 46
11.6.2 模拟 46
11.6.3 光学定位 47
11.6.4 读取累计器数值 47
11.6.5 记忆 47

12 故障排除.... 49

12.1 警告消息 49
12.2 错误信息 49

13 维护、修理及处理.... 51

14 出厂设定.... 52

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
反应，结果

粗体 按键、按钮或指示标记

无链接交叉引用

带链接交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 仅将产品用于允许的介质。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

2.1 网络安全

安装

该设备适合在符合 IEC 62443-1-1 的安全环境中运行。

该设备为防火墙之后的运行而设计。

▶ 根据 IEC 62443-1-1 对系统进行风险评估。
▶ 采取措施确保人身安全。

操作

▶ 请遵守产品文档中描述的安全功能及其使用建议。

维护

▶ 根据公司的变更管理者流程备份系统配置和系统数据。

报废

▶ 确保敏感信息不会落入未经授权的人士手中。
▶ 请务必将系统设置重置为出厂设定。

3 运输、处理和储存

▶ 将设备存放在其原包装中。
▶ 再次存放设备时，请使用原包装。
▶ 否则，应为未使用的连接器提供匹配的连接器或保护帽，并将设备包装在合适的包装中。
在设备存放期间，请遵守允许的环境条件（→技术数据）。

4 指定用途

该设备可监控液体介质。

该设备检测流速、容积流量（容积流量/时间）、消耗量以及介质温度。

4.1 应用范围

具有以下属性的液体：

• 导电率: ≥ 20 µS / cm
• 粘性： 40° C 时 < 70 mm² / s ; 104° F 时 < 70 cST

这是 A 级产品。该产品可能在居住区内造成无线电干扰。

▶ 如有需要，请采取适当的 EMC 屏蔽措施。

压力设备指令 (PED):

该装置符合“压力设备指令”并根据合理的工程实践针对流体组2进行设计和生产。根据要求使用流体组1的介质。

5 功能

• 该装置根据磁感应容积流量测量原理容积流量。
• 该设备还检测介质温度，作为额外的过程值。
• 设备可在 SIO（标准输入-输出）或 IO-Link 模式下工作。
• 设备具有多项自我诊断选项。
• 模拟模式可简化传感器的设置。
• 设备显示当前的过程值。
• 设备根据参数设定生成两个输出信号。

• 设备提供以下输出功能：

• 监测限值的开关信号 ➕ 26:
  流量、温度

• 流向开关信号 → 27
• 消耗量监控（累计器功能）→28:
  开关信号或脉冲信号
• 模拟信号 → 31:
  流量、温度
• 频率信号 → 32:
  流量、温度

- 设备提供以下额外功能：

- 读取累计器数值 → 47

- 记忆 → 47

- 模拟 → 46

- 光学定位 → 47

- 锁定/解锁 → 42

- 设备复位 → 42

- 显示设定 → 43

- 应用程序配置 → 35：例如标准测量单位、测量值阻尼、启动延迟、输出极性、低流量关断、流向、累计器复位、累计器计数方法、输出的错误状况。

当与出厂设定一起使用时，设备通过 OUT1 的开关信号和 OUT2 的模拟信号监测流量 → 52。

5.1 输出端 OUT1 选择选项

• 流量开关信号
• 温度开关信号
• 流向开关信号
• 开关信号累计器
• 脉冲信号累计器

• 流量频率信号

• 温度频率信号

• IO-Link
• OFF（输出切换为高阻抗）

5.2 输出端 OUT2 选择选项

• 流量开关信号
• 温度开关信号
• 流向开关信号
• 流量模拟信号
• 温度模拟信号
• 外部累计器复位的输入功能
• OFF（输出切换为高阻抗）

5.3 IO-Link

IO-Link 是用于将传感器和执行器连接至自动化系统的通信系统。IO-Link 按照 IEC 61131-9 标准进行标准化。

关于 IO-Link 的一般信息位于 io-link.ifm

输入输出设备描述 (IODD) 以及设备的所有参数、过程值和详细描述位于 documentation.ifm.com

IO-Link 提供以下优势：

• 无干扰传输所有数据和过程值
• 运行流程参数化或应用外预设
• 识别系统中连接设备的参数
• 额外参数和诊断功能
• 更换设备时自动备份和恢复参数集（数据存储）
• 记录参数集、过程值和事件
• 用于轻松规划项目的设备描述文件（IODD - 输入输出设备描述）
• 标准化电气连接
• 远程维护

6 安装

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 烫伤风险。
▶ 防止外壳接触易燃物质，并防止意外接触外壳。

注意

当安装在地下管道系统（例如：塑料管道）内时无功能性接地。

▷ 无操作功能。
▶ 将设备接地。用于 M12 接插件的接地夹作为附件提供，请访问 documentation.ifm.com。

▶ 请确保系统未承受任何压力。
▶ 安装时，确保安装位置无介质泄漏。
▶ 避免管道系统中产生沉积物、积聚的气体和空气。

安装后，系统内的气泡可能会影响测量。

▶ 安装后冲洗系统以便排气。

传感器进口或出口侧无需缓冲长度。

6.1 管路转接头

带有 G 螺纹的装置可使用转接头安装在管道上。

转接头需单独作为附件订购。

• 有关 可用安装附件的信息，请访问 www.ifm.cn。
• 仅在使用 IFM 转接头时，方可确保装置安装和连接入口阻力正确。

▶ 请遵守安装附件的安装说明。

▶ 考虑传感器和固定元件的拧紧扭矩。

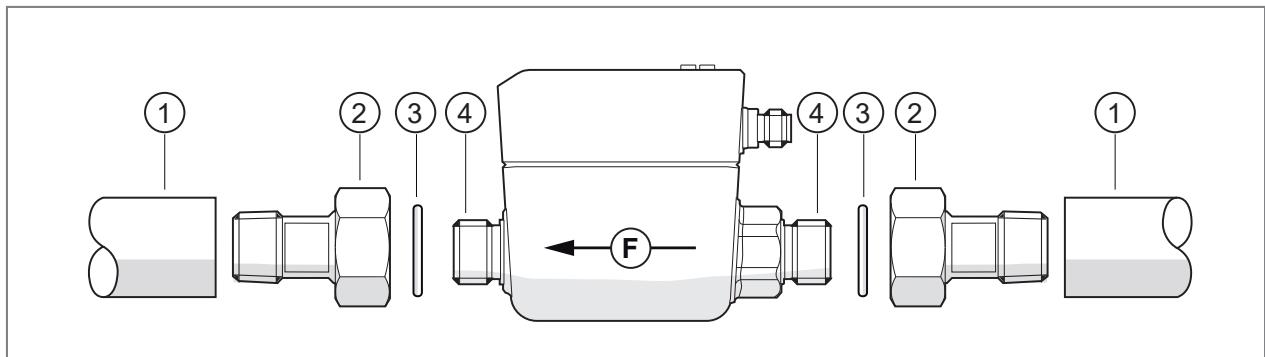

图 1: G 螺纹装置的管路连接；F = 流向

1: 管道
2: 转接头
3: 密封件
4: G 螺纹

▶ 请将润滑油涂抹于过程连接的螺纹、转接头及传感器上。使用适用于应用且获批的润滑油。
▶ 将转接头拧入管道。
▶ 根据标记的流向，插入密封件并安装装置。
▶ 将转接头拧至螺纹上，直至用手拧紧到位。
▶ 施加定义的拧紧扭矩，拧紧相反方向的两个转接头：

- DN6 设备为 15 Nm

- DN15... DN25 设备为 30 Nm

6.2 安装位置

6.2.1 推荐的安装位置

▶ 安装设备以确保测量管道始终处于完全注满状态。
▶ 安装于上输管道之前或以内。

图 2: 推荐的安装位置。F = 流向

若确保以下各项，则设备的安装不受方向限制：

-管道系统中不会形成气泡。
-管道始终处于被液体充满的状态。

在水平安装的情况下：由于采用水平安装方式，即使在关断泵之后，将有少量介质始终留在测量管道内。

6.2.2 不推荐的安装位置

• 下降管道之前。
• 下降管道上。
• 管道流槽的正前方。
• 泵的入口侧。
• 管道系统的\最高点。

7 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

图 3: 接线图

针脚	指定
1	L+
3	L-
4 (OUT1)	流量开关信号温度开关信号流向开关信号开关信号累计器脉冲信号累计器流量频率信号温度频率信号IO-LinkOFF(输出切换为高阻抗)
2 (OUT2/InD)	流量开关信号温度开关信号流向开关信号流量模拟信号温度模拟信号外部累计器复位的输入功能OFF(输出切换为高阻抗)

电路示例：

1: 2 x 正极性输出

3: 1 x 正极性输出 / 1 x 模拟输出

2: 2 x 负极性输出

4: 1 x 负极性输出 / 1 x 模拟输出

8 操作和显示元件

图 4: 操作和显示元件

1: OUT1 开关状态 LED
2: OUT2 开关状态 LED
3: TFT 显示屏
4: 更改显示屏和设定参数的按键

如果设备测量内部高温，则自动调节显示屏亮度：

设备内部温度 > 70°C：亮度降低至 25%。

设备内部温度 ≥ 100°C：显示屏自动关闭。

在显示屏屏幕之间切换：

工作期间可在不同过程值显示之间切换：

▶ 按 ▲ 或 ▼。
▷ 显示屏可在包含设定标准测量单位的标准显示和其他视图之前切换。
▷ 30 秒后设备将切换至标准显示。

1: 标准显示（根据 diS. L、coL.x 和 uni.x 设定）
2: 所有过程值概览
3: 累计器数值概览

消耗量自动以精度最高的测量单位显示。

9 菜单

显示菜单的图表显示可通过按键输入在设备上设定的参数。这些参数和其他功能亦可通过 IO-Link 接口获得。

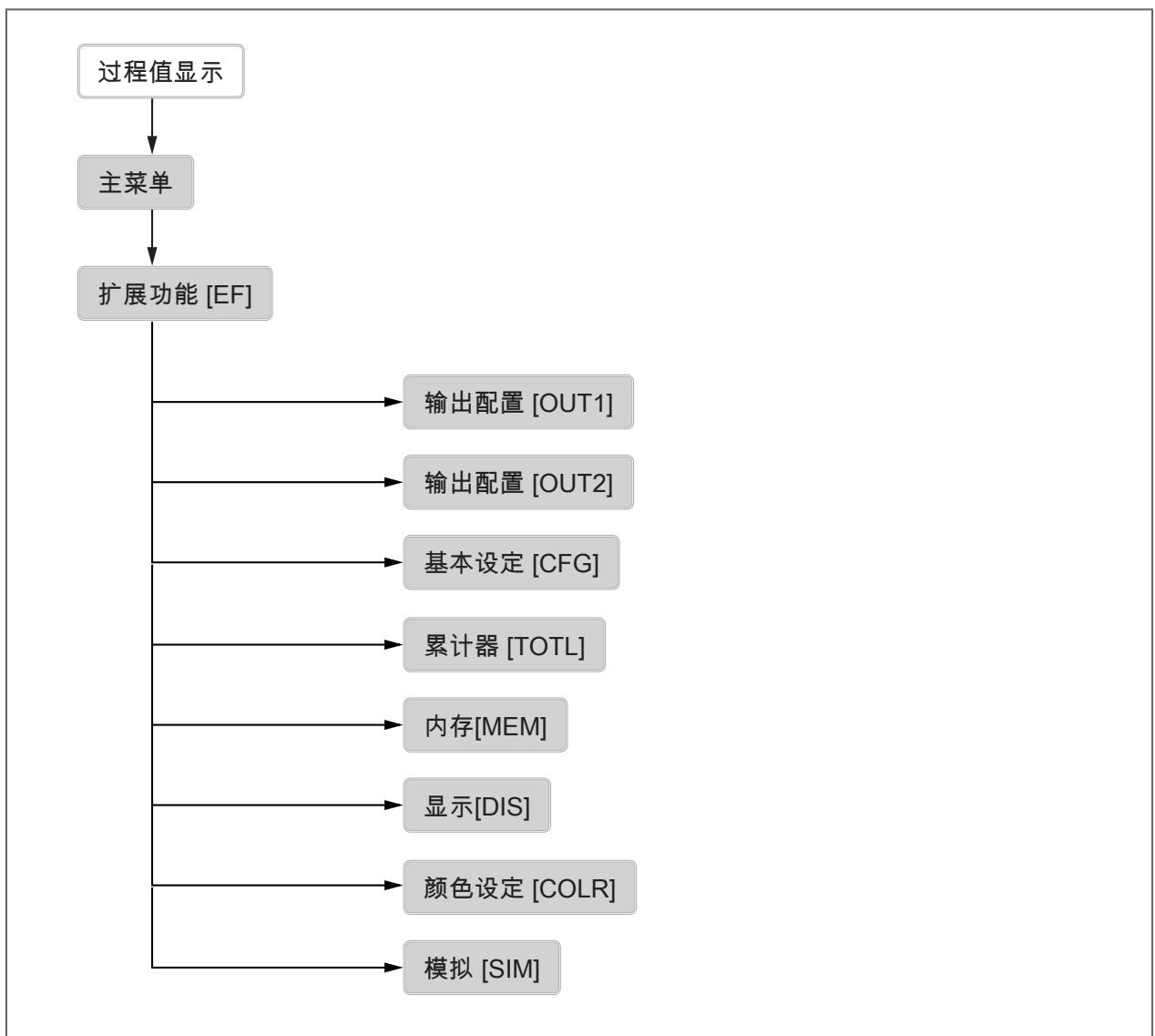

图 5: 菜单概览

9.1 主菜单和子菜单

当出厂设定改变时显示的参数会变化。以下菜单显示屏显示最大可用参数。

参数设定软件中参数的名称可能不同于设备显示屏。

主菜单：

参数	解释
SPx	开关输出 OUTx(包含迟滞功能)的开关点
rPx	开关输出 OUTx(包含迟滞功能)的复位点
FHx	开关信号 OUTx(含窗口功能)的上限
FLx	开关信号 OUTx(含窗口功能)的下限
ASP2	OUT2 的模拟起点 = 输出信号为 4 mA 时的过程值。
AEP2	OUT2 的模拟终点 = 输出信号为 20 mA 时的过程值。
ImPS1	脉冲值(= 提供 1 次脉冲时的流量值)
ImPR1	累计器功能:脉冲信号(ImPR1 = 是)或者开关信号(ImPR1 = 否)
FSP1	OUT1 频率起点 = 频率信号的测量值下限(仅针对温度测量)。
FEP1	OUT1 频率终点 = 按照 FrP1 设定的频率信号时的测量值上限。
FrP1	达到测量值上限(MEW 或 FEP1)时提供的频率信号。
DIn2	外部累计器复位的复位信号
EF	切换至EF(扩展功能)子菜单

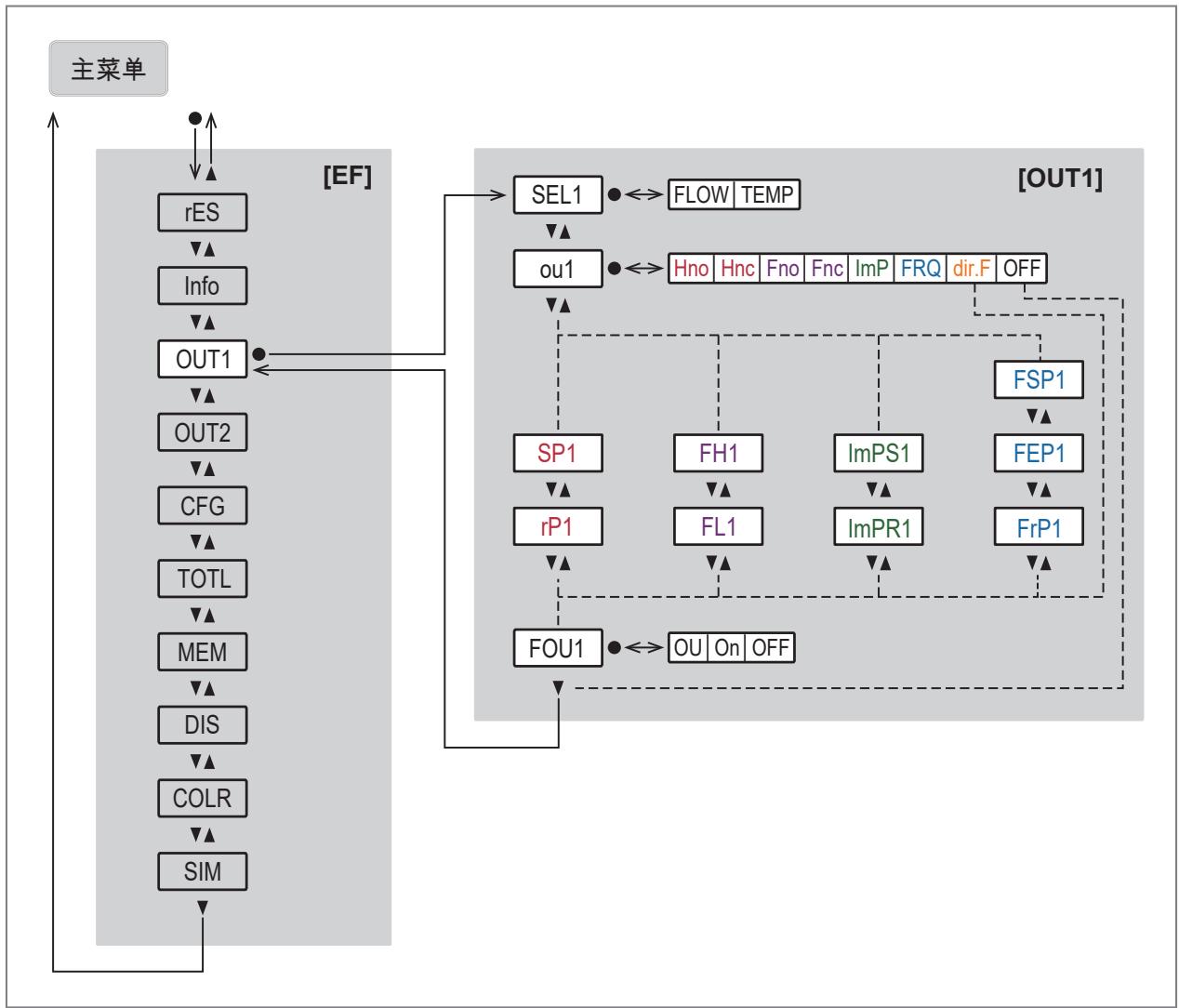

输出配置 OUT1 菜单：

参数	解释
OUT1	更改至子菜单 OUT1(输出 1 输出配置)
SEL1	输出端 OUT1 的过程值
ou1	输出 OUT1 的输出功能Hno/Fno/Hnc/Fnc = 开关信号迟滞/窗口,NO/NCImP = 累计器功能(脉冲信号或开关信号预设计数器)FRQ = 频率信号dir. F = 流向开关信号OFF = 输出关闭
SP1	带迟滞功能的开关输出端 OUT1 的设定点
rP1	带迟滞功能的开关输出端 OUT1 的复位点
FH1	带窗口功能的开关信号 OUT1 的上限值
FL1	带窗口功能的开关信号 OUT1 的下限值
ImPS1	脉冲值(= 提供 1 次脉冲时的流量值)
ImPR1	累计器功能:脉冲信号(ImPR1 = 是)或者开关信号(ImPR1 = 否)
FSP1	OUT1 频率起点 = 频率信号的测量值下限(仅针对温度测量)。
FEP1	OUT1 频率终点 = 按照 FrP1 设定的频率信号时的测量值上限。
FrP1	达到测量值上限(MEW 或 FEP1)时提供的频率信号。
FOU1	发生错误时,输出 OUT1 的运行状况

输出配置 OUT2 菜单：

图 6: 菜单 OUT2 [SM 小]

参数	解释
OUT2	切换至子菜单 OUT2(输出 2 输出配置)
SEL2	输出 OUT2 过程值
ou2	输出 OUT2 的输出功能:模拟信号 4...20 mAHno/Fno/Hnc/Fnc = 开关信号迟滞/窗口,NO/NCIn. D = 通过外部信号复位累计器dir. F = 流向开关信号OFF = 输出关闭
ASP2	OUT2 的模拟起点 = 输出信号为 4 mA 时的过程值。
AEP2	OUT2 的模拟终点 = 输出信号为 20 mA 时的过程值。
SP2	带迟滞功能的开关输出端 OUT2 的设定点
rP2	带迟滞功能的开关输出端 OUT2 的复位点
FH2	带窗口功能的开关信号 OUT2 的上限值
FL2	带窗口功能的开关信号 OUT2 的下限值
DIn2	外部累计器复位的复位信号
FOU2	发生错误时,输出 OUT2 的运行状况

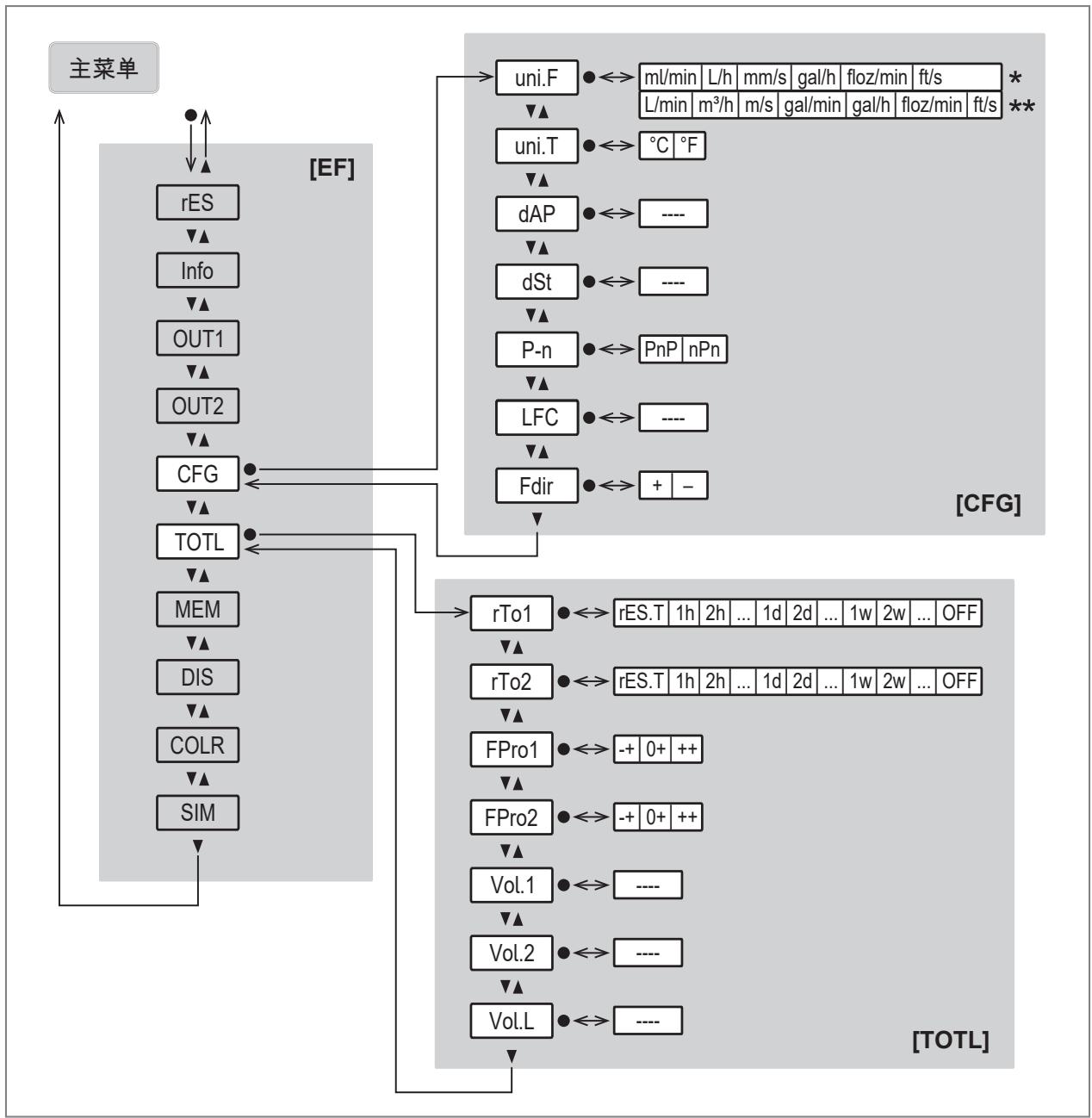

基本设定 CFG和累计器TOTL菜单：

* SM4; **SM6/SM7/SM8

参数	解释
CFG	切换至子菜单 CFG(基本设定)
TOTL	切换至子菜单 TOTL(累计器)
uni. F	流量的标准测量单位
uni. T	温度的标准测量单位
dAP	阻尼常数(以秒为单位,63%上升时间τ)。

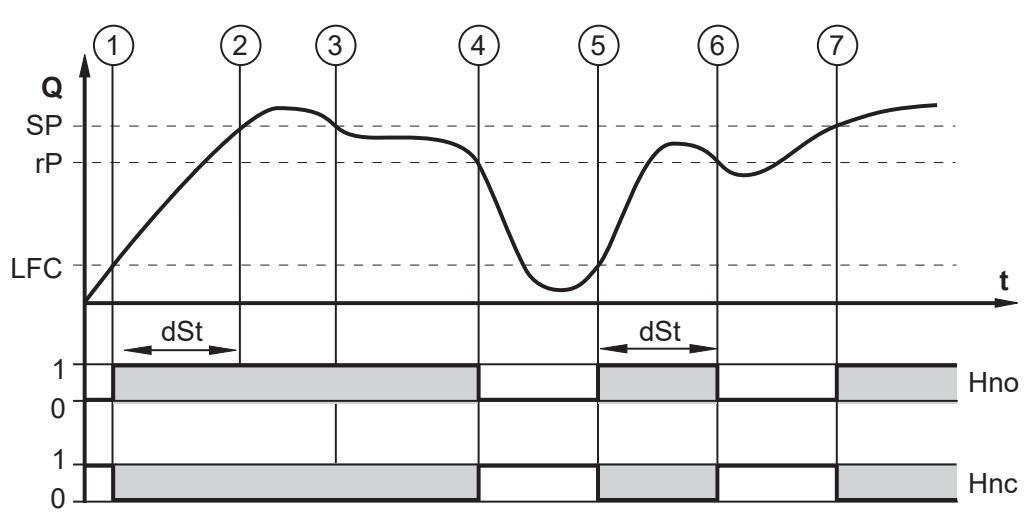

dSt	容积流量监控的启动延时
P-n	开关输出的输出极性
LFC	低流量关断
Fdir	流向
rTox	累计器复位设定(手动或时控)
FProx	累计器的计数方法:流向的考虑事项
Vol.x	累计器 Vol.x 的当前计数器读数
Vol. L	整个使用寿命期内累计器 Vol. L 的当前计数器读数

内存 MEM 与显示 DIS 菜单：

参数	解释
MEM	切换至MEM(内存)子菜单
DIS	切换至DIS(显示)子菜单。
Lo. F	测得的最小流量
Hi. F	测得的最大流量
Lo. T	测得最小温度值
Hi. T	测得最大温度值
LanG	显示屏的语言选项
diS. L	显示屏布局
diS. U	显示屏的更新速率
diS. R	显示屏方向
diS. B	显示屏亮度

颜色设定 COLR 和模拟 SIM 菜单：

参数	解释
COLR	切换至子菜单 COLR(颜色设定)
SIM	切换至子菜单 SIM(模拟)
coL. F	流量的字体颜色
coL. T	温度的字体颜色
coL. V	表示累计器指示的字体颜色
cFH. F	颜色更改的上限值(流量)
cFL. F	颜色更改的下限值(流量)
cFH. T	颜色更改的上限值(温度)
cFL. T	颜色更改的下限值(温度)
S. FLW	模拟模式下的模拟流量值
S. TMP	模拟模式下的模拟温度值
S. Tim	模拟的持续时间(以分钟为单位)
S. On	开始模拟模式

10 设定

通电且通电延时过后，产品进入正常运行模式。产品将根据设定参数执行测量和评估功能，并产生输出信号。

在通电延时时间内，根据设定的参数，输出状态如下：

• 常开功能 (Hno/Fno) 开启
• 关闭，有常闭功能 (Hnc/Fnc)
• 开启，针对方向检测 (dir. F)
• 关闭，针对频率输出 (FRQ)
• 消耗量监测 (ImP) 关闭
• 20 mA，针对电流输出 (I)

当连接 IO-Link 主站时，如果主站的端口设为 IO-Link 模式，设备将自动从 SIO 模式（标准输入-输出）转入 IO-Link 模式。

11 参数设定

可通过 IO-Link 接口或设备上的操作元件进行参数化。

可在安装之前或运行时设定参数。

如果在运行期间更改参数则会影响设备功能。

▶ 请务必确保您的设备不会出现故障。

设定参数时，设备仍将处于工作模式下。参数设定完成前，会按现有参数继续监测。

根据参数设定，菜单中可用的参数可能会有所变化。

11.1 通过设备按键参数化

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 燃烧风险
▶ 切勿用手触摸设备。
▶ 使用其他物体（例如圆珠笔）在设备上进行设置。

一般参数化流程：

目的	操作
从过程值显示转至主菜单	●
转至子菜单	使用▼导航至子菜单(如EF),然后使用●
所需参数选择	▲或▼
更改至设定模式	●
更改参数值	▲或▼>1s
设定参数的接受	●
在不保存的情况下退出参数设定	▲+▼
返回更高一级菜单(重复几次以到达过程值显示屏)	▲+▼
返回至过程值显示	>30秒(超时)

如果尝试修改参数值时显示 ☐，则设备按键锁定→ 锁定/解锁。

11.2 通过 IO-Link 参数化

可通过 IO-Link 接口设定设备参数，例如：

• 通过合适的参数设置软件设定参数，如 ifm moneo|configure
• 通过 PLC 参数设置

- 通过IloT应用程序参数设置

通过 IO-Link 接口参数设置的要求:

√ 通过参数设置软件进行参数设定时的输入输出设备描述 (IODD)，请参阅 documentation.ifm.com
√ 通过 PLC 或 IIoT 应用程序进行参数设置设备的 IO-Link 接口描述文件 (PDF)，请参阅 documentation.ifm.com
√ IO-Link 主站
▶ 将 IO-Link 主站连接到参数设置软件、PLC 或 IIoT 应用程序。
▶ 将设备连接到 IO-Link 主站的相应对应的端口。
▶ 将 IO-Link 主站端口设置为 IO-Link 操作模式。
▷ 设备更改至 IO-Link 模式。
▶ 在软件中更改参数设置。
▶ 将参数设置写入设备。

支持通过IO-link进行系统集成和参数设置：

参数设置软件（如 moneo）的 ➕ 手册

说明和配置文件，位于 ifm.com/cnt/io-link-system-integration。

11.3 输出配置

本节介绍 OUT1 与 OUT2 处的输出信号选项。

11.3.1 监测限值的开关信号

开关信号可以是过程值监控输出。当超过或未达到设定的开关限值时，OUTx 改变其开关状态。您可在迟滞和窗口功能之间选择。

迟滞功能：

1: 过程值

t: 时间

SP: 设定点

rP: 复位点

HY: 迟滞

Hno: 迟滞功能 NO（常开）

Hnc: 迟滞功能 NC（常闭）

图 7: 迟滞功能

设定迟滞功能时，定义开关点 SP 和复位点 rP。rP 的值必须低于 SP 的值。若仅更改开关点，复位点将自动更改；差值保持不变。

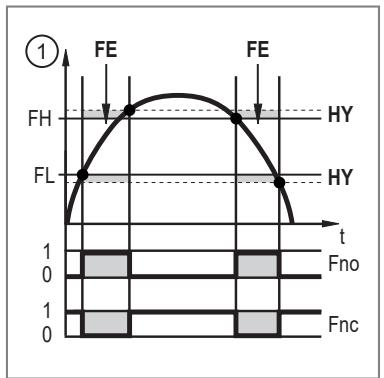

窗口功能：

1: 过程值

t: 时间

FH: 上限值

FL: 下限值

HY: 迟滞

FE: 窗口区域

Fno: 窗口功能 NO（常开）

Fnc: 窗口功能 NC（常闭）

图 8: 窗口功能

设为窗口功能时，将定义上限值 FH 和下限值 FL。FH 和 FL 均具有测量范围最终值 (MEW) 0.25% 的迟滞。当流量存在略微变化时，开关状态保持稳定的输出。

11.3.1.1 通过设备按键设定参数: 开关信号

√ 选择标准测量单位：EF > CFG > uni.x。
√ 选择过程值：EF > OUTx > SELx。
前往 EF > OUTx 配置输出端 OUTx。

迟滞功能：

▶ 选择 oux 并设定开关功能：Hno 或 Hnc。
▶ 选择 SPx 并设定输出端开启时的测量值。
▶ 选择 rPx 并设定输出端关闭时的测量值。

窗口功能：

▶ 选择 oux 并设定开关功能：Fno 或 Fnc。
▶ 选择 FHx，并设定窗口的上限值。
▶ 选择 FLX，并设定窗口的下限值。

可以在主菜单内依次更改 SP、rP、FH 与 FL 的参数设置。

11.3.2 流向开关信号

可以通过提供的开关量信号监测流向变化。

输出开启，直至流量下降至按负流向 (-LFC) 设定的最小流量以下 (1)。

以下几点将适用：

• 当超过 + LFC 时，输出开启 (2)。
• 当未达到 - LFC 时，输出关闭 (3)。

LFC = Low flow cut-off: 低流量关断 ➞ 39。最小流量的单位对应于 uni. F 下方的选择。

图 9: 通过开关信号监控流向

+Q: 正流向流量

-Q: 负流向流量

+LFC: 正流向最低流量

-LFC: 负流向最低流量

设备上带有 “流向” 字样的箭头指示正流向。可以使用 Fdir 参数设定相反方向作为测量流向。

→ 流向 → 39。

11.3.2.1 通过设备按键设定参数: 流向开关信号

▶ 前往 EF > OUTx 菜单。
▶ 选择 SELx 并设定过程值: FLOW
▶ 选择 oux 并设定 dir. F。
▶ 如有必要，检查或更改设定的流向 ➕ 39。

11.3.3 消耗量监控（累计器功能）

该设备配备 3 个内部流量计（Vol.1、Vol.2 与 Vol. L 累计器）。它可以连续计算消耗的总流量，并基于显示通过 IO-Link 接口给出这一过程值。

累计器	过程值	通过 IO-Link 进行读取存取
Vol.1	消耗的流量 1(此值用于通过开关或脉冲信号进行的消耗流量监控)	循环
Vol.2	消耗流量 2	非循环
Vol. L	在整个使用寿命期内的消耗流量(使用寿命累计器)	非循环

• 累计器 Vol.1 与 Vol.2 可复位。无法复位 Vol. L 累计器。
  → 累计器复位 → 39。

• 累计消耗流量时，Vol.1 与 Vol.2 累计器会考虑以下参数设定：

• 流向 → 39。

• 累计器的计数方法 ➞ 41。
• 低流量关断 → 39。

• Life Time Totalisator Vol. L累计所有流量，无论流向和计数方法如何。

• 当超出检测范围 (cr. OL) 时，累计器将使用最后的有效流量值（测量范围终值）并继续使用该值进行计数。

• 除了当前消耗流量外，还会保存上次复位前的值。还可以显示该值以及自上次复位的时间。

→ 读取累计器数值 → 47。

累计器定期保存合计的流量。供电中断后，可将该值作为当前流量计读数。如果设定时控复位，则还会保存已设定复位时间经过的间隔时间。因此，最坏的情况也只是丢失几秒的数据。

• 消耗量测量的准确性取决于流量测量的准确性。
• 可以提供用于消耗量监控的开关信号或脉冲信号：

开关信号累计器 → 29。

→ 脉冲信号累计器 → 30。

11.3.3.1 开关信号累计器

可以提供用于消耗量监控的开关信号。

当累计器 Vol.1 累计按照 ImPS 设定的流量（脉冲值）时，输出会提供开关信号。

在合计流量时考虑流向 ➕ 41。

在进行累计器复位之前，输出会一直保持开启状态。当累计器复位后，重新开始计量。

累计器自动或手动复位。

累计器复位和开关信号的条件可通过参数 rTo 设定：

- rTo = OFF:

• 累计器仅在手动复位或溢出后复位。
• 当累计器达到流量 ImPS 时，输出切换。

- rTo = ...h / d / w （小时/天/周）：

• ▷ 设定时间过后将累计器自动复位。
• 累计器仅在设定时间内达到流量 ImPS 时，输出切换。

可以通过 rTox 参数随时手动复位累计器。还可通过插脚 2 处的外部信号复位 Vol.1 累计器。

→ 累计器复位 → 39。

11.3.3.1.1 通过设备按键设定参数：开关信号累计器

√ 选择标准测量单位：EF > CFG > uni. F。
√ 选择过程值：EF > OUT1 > SEL1 = FLOW。

▶ 前往 EF > OUT1 配置输出 OUT1。

▶ 选择 ou1 并设定 ImP。

▶ 选择 ImPS1 并设定输出开启的流量。

- 按 ▲ 或 ▼ 选择设定范围。

- 短按 ● 确认设定范围。

- 按 ▲ 或 ▼ 设定要求的数值。

- 短按 ● 应用该值。

设定范围取决于在 uni. F 下方选择流量单位：

uni. F	设定范围 ImPS
L/min 或 m3/h 或 m/s	L...m3...103m3
Gal/min 或 or gal/h	10-3gal...gal...103gal...106gal
fl oz/min 或 ft/s	fl oz...103fl oz...106fl oz

▶ 选择 ImPR1 并设定否。

可以在主菜单内依次更改 SP、rP、ImPS 与 ImPR 的参数设置。

▶ 累计器复位设定 → 39。

11.3.3.2 脉冲信号累计器

可以提供用于消耗量监控的脉冲信号。

不可通过 IO-Link 接口提供脉冲信号。

每次累计器 Vol.1 累计按照 ImPS 设定的流量（脉冲值）时，输出提供脉冲信号。

在合计流量时考虑流向 ➕ 41。

脉冲信号由输出的短时开关组成。

开关状态 LED 不显示开关操作。

11.3.3.2.1 通过设备按键设定参数: 脉冲信号累计器

√ 选择标准测量单位：EF > CFG > uni. F。
√ 选择过程值：EF > OUT1 > SEL1 = FLOW。
▶ 前往 EF > OUT1 配置输出 OUT1。
▶ 选择 ou1 并设定 ImP。
▶ 选择 ImPS1，并设定提供 1 次脉冲的流量（脉冲值）。
- 按 ▲ 或 ▼ 选择设定范围。
- 短按 ● 确认设定范围。
- 按 ▲ 或 ▼ 设定要求的数值。
- 短按 ● 应用该值。

设定范围取决于在 uni. F 下方选择流量单位：

uni. F	设定范围 ImPS
L/min 或 m3/h 或 m/s	L...m3...103m3
Gal/min 或 or gal/h	10-3gal...gal...103gal...106gal
fl oz/min 或 ft/s	fl oz...103fl oz...106fl oz

▶ 选择 ImPR1 并设定是。

可以在主菜单内依次更改 SP、rP、ImPS 与 ImPR 的参数设置。

11.3.4 模拟信号

本装置可提供与过程值成比例的模拟信号。

在测量范围内，模拟信号为 4 到 20 mA。

• ASP2 确定输出信号为 4mA 时的测量值。
• AEP2 确定输出信号为 20mA 时的测量值。

ASP2 与 AEP2 的最小间隔 = 测量范围的 20%。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的电流信号。

测量值不在显示范围内或出现故障时，显示消息（cr. UL、UL、OL、cr. OL、Err）。

图 10: 根据 IEC 60947-5-7 标准的模拟输出特性

1: 模拟信号
MAW: 测量范围的初值
2: 测量值（FLOW 或 TEMP）
MEW: 测量范围的终值
3: 检测区域
ASP: 模拟输出起点
4: 显示范围
AEP: 模拟输出终点
5: 测量范围
UL: 低于显示范围
6: 标定测量范围
cr. UL: 低于检测范围

OL: 高于显示范围

cr. OL: 高于检测范围

负流量值指朝着与 Fdir 下方设定的流向 ➕ 39相反的方向流动。

故障时可通过参数 FOU 设定模拟信号。输出功能的错误运行状况 ➕ 35。

通过设备按键设定参数: 模拟信号

√ 选择标准测量单位：EF > CFG > uni.x.
▶ 前往 EF > OUT2 配置输出 OUT2。
▶ 选择 SEL2 并设定过程值。FLOW 或 TEMP。
▶ 选择 ou2 并设定功能：I（模拟信号 4...20 mA）。
▶ 选择 ASP2 并设定输出信号为 4 mA 时的测量值。
▶ 选择 AEP2 并设定输出信号为 20 mA 时的测量值。

可以在主菜单内依次更改 ASP 与 AEP 参数设置。

11.3.5 频率信号

本装置可提供与过程值成比例的频率信号。

频率信号可调整：

- FrP1定义在达到测量值上限时提供的频率信号（以Hz为单位）。

设定范围：1 Hz...10 kHz.

测量范围可调整：

• FSP1 定义提供频率信号的测量值下限。
• FEP1 定义输出信号根据 FrP1 设定频率时的测量值上限。

FSP1 仅适用于温度测量。FSP1 与 FEP1 的最小间隔 = 测量范围的 20%。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的频率信号。

测量值不在显示范围内或出现故障时，显示消息（UL、OL、Err）。

流量频率信号：

图 11: 频率输出的输出特性，流量

1: 频率信号 MAW: 测量范围的初值

2: 测量值流量 MEW: 测量范围的终值

3: 显示范围 FEPx: 频率输出终点

4: 测量范围 FrPx: 上限值频率信号 (Hz)

5: 标定测量范围 OL: 高于显示范围

Err: 错误 cr. OL: 大幅高于显示范围

温度频率信号:

图 12: 频率输出的输出特性，温度

1:	频率信号	MAW:	测量范围的初值
2:	测量值温度	MEW:	测量范围的终值
3:	显示范围	FSPx:	频率输出起点
4:	测量范围	FEPx:	频率输出终点
5:	标定测量范围	FrPx:	上限值频率信号 (Hz)
Err:	错误	cr. OL:	大幅高于显示范围
UL:	低于显示范围	cr. UL:	大幅低于显示范围

通过设备按键设定参数: 频率信号

√ 选择标准测量单位：EF > CFG > uni.x.
▶ 前往 EF > OUT1 配置输出 OUT1。
▶ 选择 SEL1 并设定过程值: FLOW 或 TEMP。
▶ 选择 ou1 并且设定 FRQ。
▶ 选择 FSP1 并设定输出 0 Hz 时的下限值。

FSP1 仅适用于温度测量。

▶ 选择 FEP1，并设定输出按照 FrP1 (= 100 %) 设定的频率时的上限值。
▶ 选择 FrP1 并设定测量上限值的频率（以 Hz 为单位）。

可以在主菜单内依次更改 FSP、FEP 与 FrP 的参数设置。

11.3.6 输出功能的错误运行状况

故障时 OUTx 输出反应可通过参数 FOUx 设定。根据选择的输出功能，在故障时提供以下信号：

- 开关信号：

• On: 发生故障时输出开启。
• OFF: 发生故障时输出关闭。
• OU：按参数定义，无论是否发生故障均开启输出。

- 模拟信号 → 31:

• On: 模拟信号达到上限值。
• OFF：模拟信号达到下限值。
• OU：模拟信号仍然对应测量值。

- 频率信号 → 32:

• On: 频率信号达到 FrP1 的 130%。
• OFF: 频率信号达到 0 Hz。
• OU：频率信号仍然对应测量值。

FOUx 不用于消耗量监控：即使在故障的情况下，当达到设定的流量时，也会发出开关或脉冲信号。

通过设备按键参数化：输出功能的错误运行状况

▶ 前往 EF > OUTx 菜单。
▶ 选择 FOUx 并设定 OUTx 的错误运行状况：On、OFF、OU。

11.3.7 输出功能关闭

输出信号可通过参数 oux = OFF 关闭。然后输出变为高阻抗。 通过 OUT1 上 IO-Link 接口进行的通信依然有效。

11.3.7.1 通过设备按键设定参数：输出功能关闭

▶ 前往 EF > OUTx 菜单。
▶ 选择 oux 并且设定 OFF。

11.4 应用程序配置

11.4.1 标准测量单位

可以选择与过程值一起显示的标准测量单位。所有进一步参数设定均基于此单位。

更改单位对 IO-Link 过程值没有影响，它始终按 SI 单位传输。

可选值:

- 流量 uni. F:

• SM4: mm/s; ml/min; l/h; gal/h; floz/min; ft/s.
• SM6/SM7/SM8: m/s; l/min; m3/h; gal/min; gal/h; floz/min; ft/s.

- 温度 uni. T: °C 或 °F。

▶ 先选择测量单位，而后配置 OUTx 的其他参数。

11.4.1.1 通过装置按钮进行参数设定。标准测量单位

▶ 调用菜单 EF > CFG。
▶ 选择 uni.x 并设定测量单位。

11.4.2 OUT1 和 OUT2 过程值：

对于两个输出端，您可选择监控哪个过程值。所有进一步参数设定均基于此选择。

可选值:

• FLOW: 流量
• TEMP: 温度

通过设备按键设定参数: OUT1 和 OUT2 过程值：

▶ 前往 EF > OUTx 菜单。
▶ SELx 选择输出 OUTx 的设定过程值。

11.4.3 阻尼

设定的阻尼常数稳定输出信号。物理过程值的突然变化会平滑化。

这涉及到输出、显示和过程值传输（通过 IO-Link 接口）。

阻尼常数dAP用来设定流量值突然变化后输出信号达到最终值的 63% 的时间（以秒为单位）。

阻尼常数增加到传感器的响应时间中（→技术资料）。

信号 UL、OL 和 cr. OL 根据阻尼常数定义。

测量值阻尼仅对流量过程值有影响。

11.4.3.1 通过装置按钮进行参数设定。阻尼

▶ 调用菜单 EF > CFG。
▶ 选择 dAP 并设定以秒为单位的阻尼时间（τ-值 63%）。

11.4.4 启动延时

启动延时 [dSt] 影响流量监控的开关输出。

如果启用启动延时 (dSt > 0)，以下适用：当流量超过 LFC 值时，即执行以下程序：

- 启动延时功能激活。

- 输出按编程设定切换：开启（针对常开功能），关闭（针对常闭功能）。

启用启动延时后，有以下 3 种可选情况：

	条件	反应
1:	流量快速增加,并达到开关点/dST的可接受范围。	输出功能保持为启用状态。
2:	流量缓慢增加,但未达到开关点/dST的可接受范围。	所有输出复位。
3:	流量降至dSt范围内LFC以下。	输出立即复位;dSt停止。

示例：含迟滞功能的流量监控

	条件	反应
1:	流量 Q 达到 LFC	dST 启动,输出功能变为启用状态
2:	dST 已过,Q 已达到 SP	输出功能保持为启用状态
3:	Q 跌破 SP,但仍高于 rP	输出功能保持为启用状态
4:	Q 跌破 rP	输出复位
5:	Q 再次达到 LFC	dST 启动,输出功能变为启用状态
6:	dST 已过,Q 未达到 SP	输出复位
7:	Q 达到 SP	输出变为启用状态

示例：含窗口功能的流量监控

	条件	反应
1:	流量 Q 达到 LFC	dST 启动,输出功能变为启用状态
2:	dST 已过,Q 已达到可接受范围	输出功能保持为启用状态
3:	Q 高于 FH(超出可接受范围)	输出复位
4:	Q 再次跌破 FH	输出变为启用状态
5:	Q 跌破 FL(超出可接受范围)	输出复位
6:	Q 再次达到 LFC	dST 启动,输出功能变为启用状态
7:	dST 已过,Q 未达到可接受范围	输出复位
8:	Q 达到可接受范围	输出变为启用状态

11.4.4.1 通过装置按钮进行参数设定。启动延时

▶ 调用菜单 EF > CFG。
▶ 选择 dSt 并设定以秒为单位的启动延时。

11.4.5 输出极性

通过参数 P-n 进行输出极性设定。

两个开关输出均受设定的影响。

• PnP：开关输出为正极性输出。
• nPn：开关输出为负极性输出。

通过设备按键参数化：输出极性

▶ 调用菜单 EF > CFG。
▶ 选择 P-n 并设定 PnP 或 nPn。

11.4.6 低流量关断

可使用参数 LFC (Low flow cut-off) 忽略低流量。传感器可将低于 LFC 值的流量评定为静止 (Q = 0)。

LFC 值影响：

• 显示屏上显示的流量过程值
• 流量的开关信号
• 流量模拟信号
• 流量的频率信号
• 消耗量监控（流量的开关或脉冲信号）
• 累计器对消耗量的累计。
• 最小和最大流量的历史值

通过设备按键设定参数: 低流量关断

▶ 调用菜单 EF > CFG。
▶ 选择 LFC 并设定限值，低于该限值的流量评定为静止。

11.4.7 流向

用户可定义正流向。该设定会对下列功能产生影响：

消耗量监控（累计器功能）→28

流向开关信号 27

装置上带有“流向”字样的箭头指示正流向（出厂设定）。可以使用 Fdir 参数反转流量测量的方向：

Fdir	流向
+	出厂设定的流向
-	与出厂设定相反的流向

通过设备按键设定参数: 流向

▶ 调用菜单 EF > CFG。
▶ 选择 Fdir 并设定介质流向。

11.4.8 累计器复位

可以不同方式对 Vol.1 与 Vol.2 累计器复位:

复位的类型		参数
第一	手动复位	• rTox = rES. T
第二	时控复位	• rTox =- ... h = 小时- ... d = 天- ... w = 周
第三	通过外部信号复位	• ou2 = In. D• DIn2 :- +EDG = 上升沿的复位- -EDG = 下降沿的复位- HIGH = 高信号的复位- LOW = 低信号的复位
4.	通过溢流复位(达到最大显示范围)	• rTox = OFF

无法复位 Vol. L 累计器。

如果按照以上述方式之一复位累计器 Vol.1，则在消耗数量监控时，输出亦复位。

开关信号累计器 → 29。

11.4.8.1 通过设备按键设定参数: 累计器复位

1. 手动复位：

▶ 前往 EF > TOTL 菜单。
▶ 选择 rTo 并且设定 rES. T。
▷ 累计器复位。

2. 时控复位:

▶ 前往 EF > TOTL 菜单。
▶ 选择 rTox，然后以周 (w)、日 (d) 或小时 (h) 为单位设定时间。
▷ 设定时间过后将累计器自动复位。

3. 通过外部信号复位：

▶ 前往 EF > OUT2 菜单。
▶ 选择 ou2 并设定数字输入：In. D
▶ 选择 DIn2 并设定复位信号：

• HIGH：高信号的复位
• LOW: 低信号的复位
• +EDG：上升沿的复位
• -EDG：下降沿的复位

  当通过插脚 2 接收复位信号时，将 Vol.1 累计器复位。

只能对 Vol.1 累计器进行外部复位。

可以在主菜单内依次更改 DIn2 参数设置。

4. 通过溢流复位：

▶ 前往 EF > TOTL 菜单。
▶ 选择 rTox 并且设定 OFF。
▷ 当超出最大显示范围时，会立即将累计器复位。

11.4.9 累计器的计数方法

累计消耗流量时，Vol.1 与 Vol.2 累计器会考虑流向。可通过参数 FProx 定义以下计数方法：

FProx	计数方法
0+	与标记流向相反的负流量值不会累计到总流量中
-+	会从累计流量中减去与标记相反流向的流量。
++	不分流向将所有流量值累计。

表 1: 累计器的计数方法

无法设定 Vol. L 计数方法。使用寿命累计器将任何流向的所有容积流量进行累加。

计数方法影响用于消耗量监控的输出信号。

消耗量监控（累计器功能）→28。

图 13: 当累计消耗量时，考虑流量流向

+Q: 正流向的流量
-Q: 负流向的流量
V: 流量绝对值（=正负流向流量之和）
1: 流量变为负流向
2: 流量变为正流向

3: 累加时考虑的流量

当流向发生改变时，会考虑最低流量 LFC。

→ 图流向开关信号 → 28。

通过设备按键设定参数: 累计器的计数方法

▶ 前往 EF > TOTL 菜单。
▶ 选择 FPro1 并且为 Vol.1 累计器设定计数方法。
▶ 选择 FPro2 并且为 Vol.2 累计器设定计数方法。

11.4.10 锁定/解锁

可通过电子方式锁定设备，以避免未经授权的设定。

此锁可防止通过设备上的按键更改设置。

出厂设定：未锁定。

如果通过 IO-Link 接口锁定设备，则仅可通过 IO-Link 解锁。

11.4.10.1 通过设备按键设定参数: 锁定/解锁

锁定：

▶ 请确保设备处于正常工作模式下。
▶ 同时按下 ▲ 与 ▼ 10 秒钟，直至标题栏上的进度栏达到末尾。
▷ 设备锁定，无法通过设备按键设定参数。当尝试更改参数值时，显示屏中出现符号 ☐。

锁定只能通过设备按键解除。还可通过 IO-Link 接口更改参数设定。

解锁：

▶ 请确保设备处于正常工作模式下。
▶ 同时按下 ▲ 与 ▼ 10 秒钟，直至标题栏上的进度栏达到末尾。
▷ 设备按键锁定已解除。

11.4.11 设备复位

设备可复位为出厂设定。

建议您在执行复位前，记录您自己在出厂设定章节中的设定。

11.4.11.1 通过设备按键参数化：设备复位

▶ 选择 EF 菜单。

▶ 选择 rES。
▶ 按住 ▲ 或 ▼。

▷ 将显示 ----。

▶ 短按 ●。
▷ 设备将执行重启。

11.5 显示设定

显示屏中的显示可通过各种参数调整。以下描述的参数设定如下：

▶ 调用菜单 EF > DIS。
颜色设定：
▶ 前往 EF > COLR。

11.5.1 显示屏语言

可通过 LanG 参数设定显示屏语言。

可选择语言：

• DE: 德语
• EN: 中文
• FR: 法语

11.5.2 显示屏布局

使用 diS. L 参数以选择默认情况下在显示屏中显示的过程值。

可选值：

• L1：流量的当前过程值
  • L2. Temp: 流量和温度的当前过程值
  • L2. Totl: 流量与累计器 Vol.1 的当前过程值
  • L3：流量、温度和累计器 Vol.1 的当前过程值

L1

L2. Temp

L2. Totl

L3

图 14: 显示屏布局

11.5.3 显示屏更新速率

可通过 diS. U 参数设定显示屏的刷新速率。

可选值:

• d1: 快速
• d2: 中速
• d3: 慢速

11.5.4 显示屏旋转

使用 diS. R 参数顺时针旋转显示屏上的文字，以提高可读性。

可选值:

• 0° (不旋转)
  • 90°
  • 180°
  • 270°

11.5.5 显示屏亮度

可通过 diS. B 参数设定显示屏亮度。

可选值:

• 25 %
• 50 %
• 75 %
• 100 %

- OFF：节能模式。显示屏在工作模式下关闭。

• 该设定在延迟 30 秒后生效。
• 按任意键可启用显示屏。未操作 30 秒后，显示屏再次关闭。

如果出现警告或错误消息，光学定位时，即使设为 OFF，显示屏也会恢复正常。

如果设备测量内部高温，则自动调节显示屏亮度：

设备内部温度 > 70°C：亮度降低至 25%。

设备内部温度 ≥ 100°C：显示屏自动关闭。

11.5.6 显示屏颜色设定

可通过参数 coL.x 设定显示屏的字体颜色。

• coL. F：流量的字体颜色
• coL. T: 温度的字体颜色
  • coL. V: 累计器 Vol.1 的字体颜色

11.5.6.1 永久颜色选择

字体颜色永久设为一种颜色：

• coL.x = bk/wh: 字体颜色白色
- coL.x = red: 字体颜色红色
- coL.x = green: 字体颜色绿色
• coL.x = yellow: 字体颜色黄色

L1

L2. Temp

L2. Totl

L3

图 15: 永久颜色设定。示例：coL. F = bk/wh；coL. T = green；coL. V = yellow，所有显示布局的图示 ➕ 43

11.5.6.2 颜色变化取决于自由定义的限值

如果测量值在 cFL.x...cFH.x 的限值范围内，则根据参数选择的不同，以下适用：

• coL.x = r - cF: 字体颜色红色
  • coL.x = G-cF: 字体颜色绿色

图 16: 颜色更改。示例：coL. F=r-cF；coL. T=G-cF；限值之间的当前测量值。

累计器显示屏无法改变颜色。

窗口范围的限值可在测量范围内自由设定，与输出功能无关：

• 流量: cFL. F = 下限值; cFH. F = 上限值
• 温度：cFL. T = 下限值；cFH. T = 上限值

cFL.x 和 cFH.x 参数仅在针对 coL.x 选择 r-cF 或 G-cF 设定后显示在菜单中。

11.6 诊断和服务功能

11.6.1 设备信息

设备上存储不可更改的装置信息。这包括：

• 产品名称
• 产品 ID
• 序列号
• 硬件版本
• 软件版本

此外，还可以使用适合的参数设定软件，通过 IO-Link 接口将最大长度为 32 个字符的更多可随意定义的标签分配至设备。这包括：

• 针对应用的标签
• 功能标签
• 位置标签

11.6.1.1 通过设备按键读取: 装置信息

▶ 前往 EF > Info。
▶ 读取设备信息。

11.6.2 模拟

该功能用于模拟过程值或错误状态，并检查传感器状况。

模拟时间可调节：1...60 分。

可模拟以下值：

• 流量与温度的过程值
• 超出测量范围的过程值 (cr. UL, UL, OL, cr. OL)
• 累计器 Vol.1 的消耗量，考虑设定的计数方法

模拟期间：

• 显示屏标题行显示模拟启用。

• 模拟值在显示屏显示：

• 流量和温度的模拟过程值或事件（例如 UL）。

• 模拟累计器 Vol.1。累计器从 0 开始。

• 根据模拟值和设定的输出配置，开关状态LED亮起。

• 模拟不会对当前过程值产生影响。输出功能按照先前的设定运行。
• 原始累计器值保持保存，无任何更改。不计算模拟期间的真实流量。
• 显示屏不显示当前真实应用的警告或错误消息。

如果通过 IO-Link 启动模拟，则仅可通过 IO-Link 结束。如果您尝试使用设备按键停止模拟，将显示 ☐。

11.6.2.1 通过设备按键设定参数: 模拟

▶ 前往 EF > SIM 菜单。
▶ 选择 S. FLW 或 S. TMP 并且设定要模拟的过程值：

- 按下 ▲ 或 ▼ 直至已达到所需过程值。

• 当超出或未达到测量范围时，会出现警告/错误指示 OL、crOL、UL 与 crUL。
  ▶ 选择 S. Tim 并设定模拟时间（以分钟为单位）。
  ▶ 选择 S. On 并设定功能:

- On：模拟开始。此类值的模拟时间为 S. Tim 设定的时间。按任意键以中止。

- OFF：模拟功能未激活。

11.6.3 光学定位

可以通过 IO-Link 接口在系统内远程定位传感器。

此功能只能通过 IO-Link 接口使用。

当通过 IO-Link 接口执行命令时，开关状态 LED 闪烁，显示屏上的 "IO-Link" 指示闪烁。

▶ 通过 IO-Link 或按下设备上的任何按钮停用该功能。

11.6.4 读取累计器数值

对于累计器，可随时读取下列值：

累计器值 Vol.1 和 Vol.2:

• 当前流量（=自上次累计器复位起的消耗量）。
• 上次累计器复位前的值
• 上次累计器复位起的时间

使用寿命累计器（针对整个运行时间）

• 首选方向的流量（=正流向）
• 非首选方向的流量（=负流向）
• 总流量（不考虑流向）

通过设备按键读取：累计器数值

▶ 前往 EF > TOTL 菜单。
▶ 选择 Vol.x 并且读取消耗值。

11.6.5 记忆

设备存储测量过程值最大值和最小值。

可以从设备显示屏或者通过 IO-Link 接口读取当前值。

可选值:

• Lo. F: 容积流量记忆的最小值
  • Hi. F: 容积流量记忆的最大值
• Lo. T: 温度记忆的最小值
  • Hi. T: 温度记忆的最大值

温度单位仅可通过 IO-Link 接口设定。

建议在正常操作条件下，首次运行产品时，立即删除记忆。

11.6.5.1 通过设备按键参数化：记忆

显示记忆：

▶ 前往 EF > MEM 菜单。
▶ 选择 Lo.x 或 Hi.x 显示测量的最高或最低过程值。

清除记忆：

▶ 前往 EF > MEM 菜单。
▶ 选择 Lo.x 或 Hi.x。
▶ 按住 ▲ 或 ▼。
▷ 将显示 ----。
▶ 短按 ●。

12 故障排除

设备具有多项自我诊断选项。可在运行时自动进行自我监测。

即使已关闭显示屏，也会显示警告和错误。错误显示亦可通过 IO-Link 获得。

根据 NAMUR 建议 NE107 对状态信号分类。

如果多个诊断事件同时发生，仅显示最高优先级事件的诊断消息。

如果测量的温度值有问题，流量过程值仍可用。

附加诊断功能可通过 IO-Link 实现 ➕ IO-Link 接口描述见 documentation.ifm.com。

12.1 警告消息

指示	问题/补救措施
• Short circuit OUT1• OUT1 的开关状态 LED 闪烁	短路输出 1。▶ 检查 OUT1 是否短路或过流。
• Short circuit OUT2• OUT2 的开关状态 LED 闪烁	输出 2 短路。▶ 检查 OUT2 是否短路或过流。
• Short circuit OUT1 / OUT2• OUT1 和 OUT2 的开关状态 LED 闪烁	两种输出功能均短路。▶ 检查 OUT1 和 OUT2 是否短路或过流。
• Over limit (OL)	高于显示范围。▶ 检查测量范围。
• Under limit (UL)	低于显示范围。▶ 检查测量范围。
• ☐(尝试更改参数设定时)	通过按键进行的参数设定被锁定。▶ 使用按键解锁设备。- 或 -▶ 完成通过 IO-Link 进行的参数设定。- 或 -▶ 通过 IO-Link 复位设备。
• 显示屏变暗	内部设备温度过高(→操作和显示元件)。▶ 让设备冷却。
• IO-Link (闪烁)• OUT1 和 OUT2 的开关状态 LED 快速闪烁	设备的光学识别 IO-Link 功能已启用。▶ 禁用 IO-Link 功能。

如果出现警告，输出根据 FOU = OU 下的设定反应。例外情况：短路。

12.2 错误信息

指示	问题/补救措施
• ERROR	设备故障/失灵。▶ 更换设备。
·显示屏关闭。	设备温度过高(→操作和显示元件)。▶让设备冷却。-或-显示屏关闭。▶在diS. B下方取消选择设定OFF。-或-电源电压过低。▶检查电源电压。
·Parameter Error (PARA)	参数设定超出有效范围。▶检查参数设定。
·Flow Error (ERROR)	流量测量错误。▶检查流量测量。▶更换设备。
·温度错误(ERROR)	温度测量错误。▶检查温度测量。▶更换设备。
·Critical over limit (cr. OL)	高于测量范围。▶检查测量范围。
·Critical under limit (cr. UL)	低于温度测量范围。▶检查温度范围。

如果出现错误，输出根据 FOU 下的设定反应。

13 维护、修理及处理

维护：

▶ 根据过程要求确定定期校准的周期。建议：12 个月。
▶ 严重污染时，清洁显示屏。
如果使用可能会积聚的介质:
▶ 定期检查测量管道，必要时予以清洁。

维护：

仅允许制造商修理装置。

▶ 如有故障，请联系 ifm。

处理：

▶ 弃用设备时，应按适用的国家法规以环保的方式处理设备。

14 出厂设定

参数	SM4020 SM4120	SM6020 SM6120 SM6420	SM6621	SM7020 SM7120 SM7420	SM7621	SM8020 SM8120 SM8420	SM8621	SM8030 SM8130
SEL1	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou1	Hno	Hno	Hno	Hno	Hno	Hno	Hno	Hno
SP1 / FH1	600 ml/min	5.00 l/min	1.32 gal/min	10.0 l/min	2.64 gal/min	20 l/min	5.28 gal/min	33.3 l/min
rP1 / FL1	548 ml/min	4.64 l/min	1.22 gal/min	9.2 l/min	2.44 gal/min	18.4 l/min	4.87 gal/min	30.7 l/min
FSP1	-20 °C	-20°C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C
FEP1	3000 ml/min 80 °C	25 l/min 80 °C	6.6 gal/min 176 °F	50 l/min 80 °C	13.21 gal/min 176 °F	100 l/min 80 °C	26.42 gal/min 176 °F	166.7 l/min 80°C
FrP1	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz
ImPS	0.001	0.001	0.0002	0.01	0.002	0.01	0.002	0.01
ImPR	是	是	是	是	是	是	是	是
FOU1	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
SEL2	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I	I	I	I	I
ASP2	0	0	0	0	0	0	0	0
AEP2	3000 ml/min	25 l/min	6.6 gal/min	50 l/min	13.21 gal/min	100 l/min	26.42 gal/min	250 l/min
SP2 / FH2	1200 ml/min	10 l/min	2.64 gal/min	20 l/min	5.28 gal/min	40 l/min	10.57 gal/min	66.7 l/min
rP2 / FL2	1148 ml/min	9.63 l/min	2.54 gal/min	19.2 l/min	5.07 gal/min	38.4 l/min	10.15 gal/min	64 l/min
DIn2	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG
FOU2	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
uni. F	ml/min	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min
uni. T	°C	°C	°F	°C	°F	°C	°F	°C
dAP	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
dST	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
P-n	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP
LFC	5.0 ml	0.05 /min	0.01 gal/min	0.01 l/min	0.03 gal/min	0.2 l/min	0.05 gal/min	0.2 l/min
Fdir	+	+	+	+	+	+	+	+
rTo1	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
rTo2	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
FPro1	0+	0+	0+	0+	0+	0+	0+	0+
FPro2	0+	0+	0+	0+	0+	0+	0+	0+
LanG	EN	EN	EN	EN	EN	EN	EN	EN
diS. L	L3	L3	L3	L3	L3	L3	L3	L3
diS. U	d3	d3	d3	d3	d3	d3	d3	d3
diS. B	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %
coL. F	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
col. T	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
col. V	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
