用户手册 AO300 PRO S.M.S.L

使用说明书/USER MANUAL/取极說明書

本说明书的内容可能会随版本更改如有变动，恕不另行通知

• 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光热源、振动、灰尘、潮湿或寒冷。
• 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害我司将不负任何责任。
• 不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服人员联系。不管有任何理由，都没有打开机壳的必要。
• 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开电源线的连接。

重要提示：

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。
二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。
三、有以下情况都不能享受“三包”服务

1.一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。
2.用户私自拆机、改装、维修。
3.使用非指定或许可的配件造成损坏的。
4.机身的QC或保修贴损毁。
5.不能出示有效购机凭证。
6.不属于本公司产品。

四、保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

特点

• 德国英飞凌新款数字大功率放大器芯片，更高质量的同时，效率高，能耗低；
• 使用了日本JRC公司电子音量控制芯片NJW1194，精准的音量控制和超低的失真度；
• 支持MQA解码；
• 全新第三代XMOS XU-316，PCM支持到32bit/768kHz，DSD支持到DSD256;
  美国Cirrus Logic的新款高端DAC芯片CS43131;
  最新蓝牙支持LDAC，APTX/HD，SBC，AAC！
  铝合金CNC加工面板工艺，采用阳极氧化技术，做工精细，触感一流；
  人性化操作系统简单易懂，配备全功能遥控功能；
  采用发烧级音频元件以提升主观听感；
  高品质镀金输入、输出端子；
  完善的过热，过流等保护电路；
  内置高品质大功率音频专用开关电源。

技术参数

输入接口.HDMI(eARC)/RCA/BT/USB/光纤/同轴

THD+N. 0.003%

信噪比 107dB

通道分离度 98dB

位深..USB. 1bit，16~32bit

光纤/同轴. 1bit, 16~24bit

采样率... USB PCM. 44.1~768kHz

DSD. 2.8224~11.2896MHz

光纤/同轴 PCM. 44.1~192kHz

消耗功率. 40W(正常音量)

SMSL保留在不另行通知的情况下进行可能导致规格或特性更改的改进的权利。

关于遥控器

• 如果遥控器距离本机很近时操作仍无效，请用新电池更换。
• 如果要长时间不使用遥控器，请取出遥控器的电池。
• 按照电池处置的地方性法规处置废旧电池。

遥控器的使用

• 遥控器请使用2节7号(AAA)电池。

部件介绍

4.4mm耳机输出功能旋钮65mm耳机输出

3

待机指示灯

5 红外接收窗

6 显示屏

7 同轴输入

蓝牙天线

光纤输入

10 线路输入

超低音输出USB输入

13HDMI (eARC)输入

14 右声道输出左声道输出

16 电源输入

注: 连接喇叭时请注意极性, 必须按产品标注的极性, 以免影响音质。

功能介绍

INPUTS (输入方式)

• USB audio (USB输入)
• OPTICAL (光纤输入)
  COAXIAL (同轴输入)
• BLUETOOTH (蓝牙输入)
  eARC IN (eARC输入)
  AUXIN （线路输入）

OUTPUTS (输出方式)

SPEAKERS (喇叭输出)
HEADPHONES (耳机输出)

EQ菜单

• Direct (直通)
  * Tone (自定义)
  SDB (SMSL专利音效)
  *Bass (低音加强音效)
• Super Bass (低音超强音效)
• Rock (摇滚乐音效)
  Soft (柔和音效)
  Clear (清晰音效)

高音调节范围：-09dB～+09dB

• 当EQ处于直通或其他EQ模式时调节高音，EQ模式会自动切换到TONE的状态。

低音调节范围：-09dB～+09dB

• 当EQ处于直通或其他EQ模式时调节低音，EQ模式会自动切换到TONE的状态。

FILER（滤波器）

CEC功能出厂默认关闭，当切换到ON时，请确认电视的相关设置也是打开。

在CEC打开时：

1. 电视关闭时功放会联动关闭，电视打开后功放会联动开机。
   2.功放在非eARC模式下工作时，打开电视，功放会自动切换到EARC模式，播放电视的声音。
   3.使用电视机的遥控器调音量，功放音量会联动调整

*该CEC开启仅支持电视有CEC设置，如电视无CEC设置，不建议开启CEC。

COLOR(颜色)

• White (白色) Red (红色)
• Green (绿色) Blue (蓝色)
  Yellow (黄色)Cyan (青色)
• Orange (橙色) Purple (紫色)

功能介绍

蓝牙清除菜单

• Turn to clear(按遥控器上下键或者旋转旋钮以清除当前蓝牙配对设备)

蓝牙操作说明

• 连接: 手机打开蓝牙配对, 搜索并选择 “SMSL AO300 PRO”, 如果手机显示 “已连接”, 则表示配对成功, 如果无法配对成功, 请操作蓝牙的清除功能, 把AO300 PRO之前连接的蓝牙清除后, 再重试。

恢复出厂设置

• 在此界面下,长按旋钮中键,系统会重置所有设定,包括蓝牙配对状态。

AO300 PRO包装清单

1×S.M.S.L AO300 PRO

1×AC电源线

1xUSB线

1×遥控器

1x说明书

1xHDMI线

1x蓝牙天线

1x保修卡

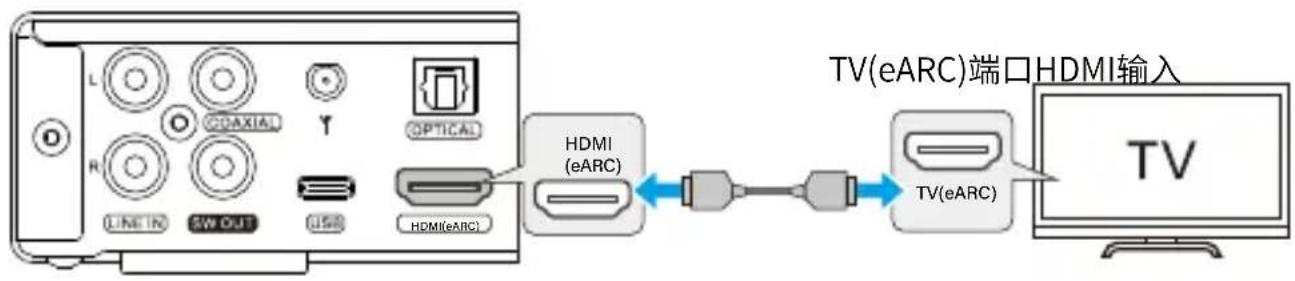

通过HDMI连接到兼容eARC的电视

使用市售的HDMI缆线将兼容eARC的电视连接到本产品。

后面板

提示：

• 连接到电视上标有“ARC”或“eARC/ARC”的HDMI IN端口。此类标签表示该端口支持“仅ARC”或“同时支持eARC和ARC”。如果连接到不支持eARC的端口，则无法使用本产品的eARC输入功能。
• 对于此类连接，请使用带有表明兼容eARC的HDMI标志的HDMI缆线(19针)。您可能需要更改电视上的设置，请参见电视的用户说明书。
• 本产品无法输出视频。（意思是HDMI eARC，不是HDMI。支持数字信号输入，不支持视频输入。）
• 如要播放不支持eARC的电视的音频，请将电视的音频输出接口连接到本产品的音频IN接口(OPTICAL、COAXIAL或AUX)。

Safety Notes

入力感度/入力伊尼一德斯 280mV/22kΩ

出力電力 165Wx2(4Ω)/85Wx2(8Ω)

USB传送方式非同期軸送

USB互换性..Windows7/8/8.1/10/11,MacOSX,Linux

MQA一 1

比特币深度.. USB 1bit,16~32bit

光/同軸. 1bit, 16~24bit

santplindgle-. USB PCM. 44.1~768kHz

DSD. 2.8224~11.2896MHz

光/同轴 PCM. 44.1~192kHz

消費電力. 40W(通常音量)

219X42X185mm(WxHxD)

重量. 1.499kg/3.3lbs
