用户手册 2799L ELO
版权所有©2021EolTouchSolutions,Inc.保留所有权利。
未經EloTouchSolutions,Inc.書面許可，不得以任何形式或方法（包括但不限於電子、磁性、光學、化學、手動或其他方式）複製、傳輸或改編本出版物的任何部分，不得將其儲存到領取系統，亦不得將其翻譯成任何語言或電腦語言。
免责告示
本文件中的資訊若有變更，恕不另行通知。Elo Touch Solutions, Inc. 及其隸屬公司（統稱為「Elo」）不對本文件中的內容做任何保證或擔保，並明示免除任何適應性或特定用途之通用性的暗示保證。Elo保留修改本出版品，並隨時變更其內容之權利，若有此等修改或變更情事，Elo並無義務通知任何人。
商標告示
Elo、Elo（標誌）、Elo Touch、Elo Touch Solutions 為 Ela 及其線公司之商標。Windows 為 Microsoft 集團公司的商標。
使用手册：ET2799L能控幕墙
UM60053版本B第1页共28页
目錄
第1節：簡介 3
第2節：安装 4
第3節：固定
第4节：操作 10
第5節：技術支援 16
第6節：安全性和維護 18
第7節：法規資訊 20
第8節：保固資訊 22

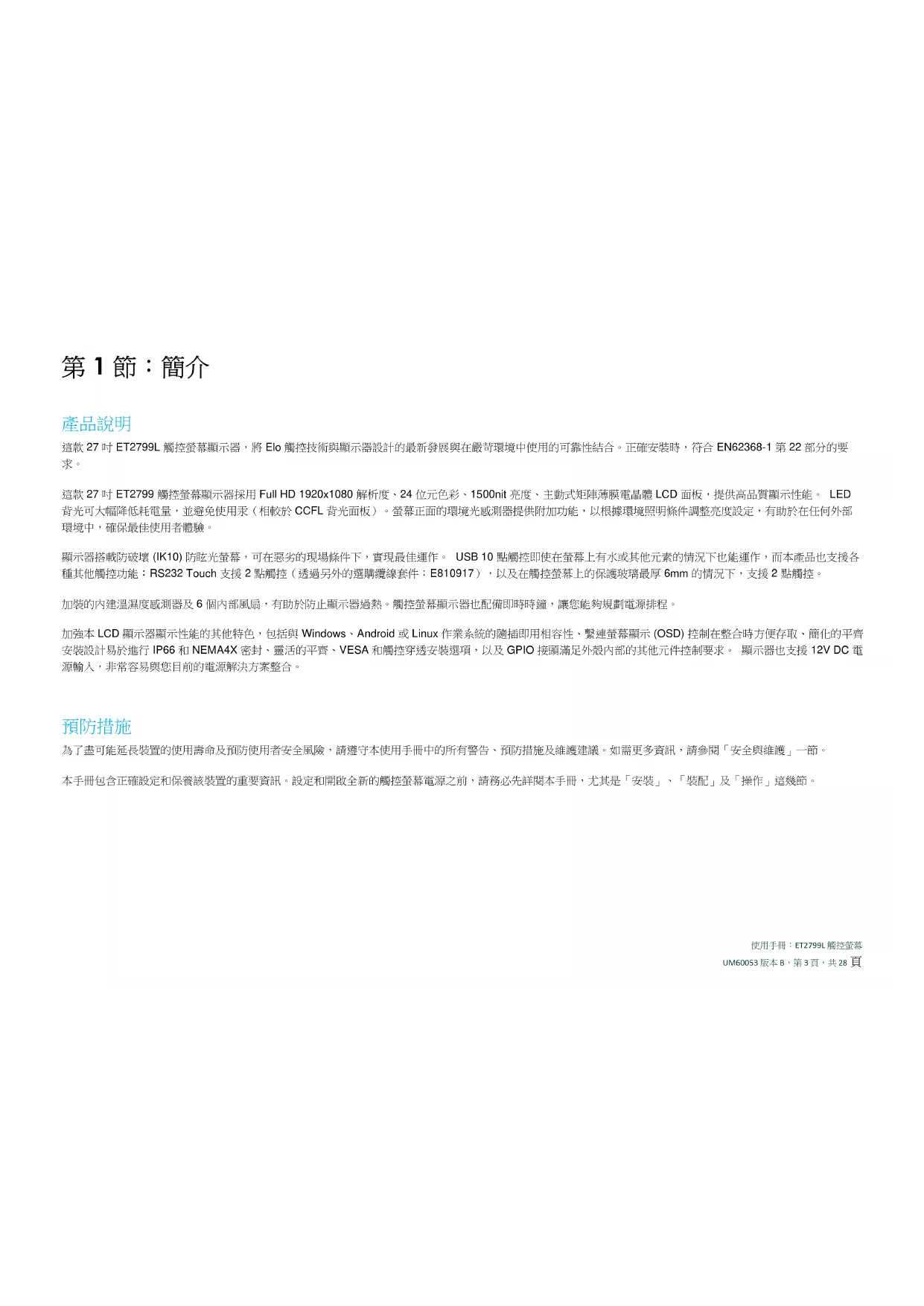

第1節：簡介
產品說明
這款27时ET2799L觸控螢幕顯示器，將Elo觸控技術與顯示器設計的最新發展與在嚴荷環境中使用的可靠性結合。正確安裝時，符合EN62368-1第22部分的要求。
這款27时ET2799觸控螢幕顯示器採用Full HD1920x1080解析度、24位元色彩、1500nit亮度、主動式短陣薄膜電晶體LCD面板，提供高品质顯示性能。LED背光可大幅降低耗電量，並避免使用汞（相較於CCFL背光面板）。螢幕正面的環境光感測器提供附加功能，以根據環境照明條件調整亮度設定，有助於在任何外部環境中，確保最佳使用者體驗。
顯示器搭載防破壊 (IK10) 防眩光螢幕，可在惡劣的現場條件下，實現最佳運作。 USB 10 點觸控即使在螢幕上有水或其他元素的情況下也能運作，而本產品也支援各種其他觸控功能：RS232 Touch 支援 2 點觸控（透過另外的選購線套件：E810917），以及在觸控螢幕上的保護玻璃最厚 6mm 的情況下，支援 2 點觸控。
加裝的內建溫湿度檢測器及6個內部風扇，有助於防止顯示器過熱。觸控螢幕顯示器也配備即時鐘，讓您能夠規劃電源排程。
加強本LCD顯示器顯示性能的其他特色，包括與Windows、Android或Linux作業系統的隨插即用相容性、繁連螢幕顯示(OSD)控制在整合時方便存取、簡化的平齊安裝設計易於進行IP66和NEMA4X密封、靈活的平齊、VESA和觸控穿透安裝選項，以及GPIO接頭滿足外殼內部的其他元件控制要求。顯示器也支援12VDC電源輸入，非常容易與您目前的電源解決方案整合。
預防措施
為了盡可能延長裝置的使用壽命及預防使用者安全風險，請遵守本使用手冊中的所有警告、預防措施及維護建議。如需更多資訊，請參閱「安全與維護」一節。
本手册包含正確設定和保養該裝置的重要資訊。設定和開啟全新的觸控蓋幕電源之前，請務必先詳閱本手冊，尤其是「安裝」、「裝配」及「操作」這幾節。
第2節：安裝
拆開觸控螢幕顯示器
打開包裝箱，檢查是否有以下項目：
27时OpenFrame触控墓葬
快速安装指南
HDMI線（螺絲鎖型）
- EEI標籤
VGA 線（螺絲鋼型）
USB線（螺絲鍍型）
平齊安裝托架合螺緣
- OSD 遥控器

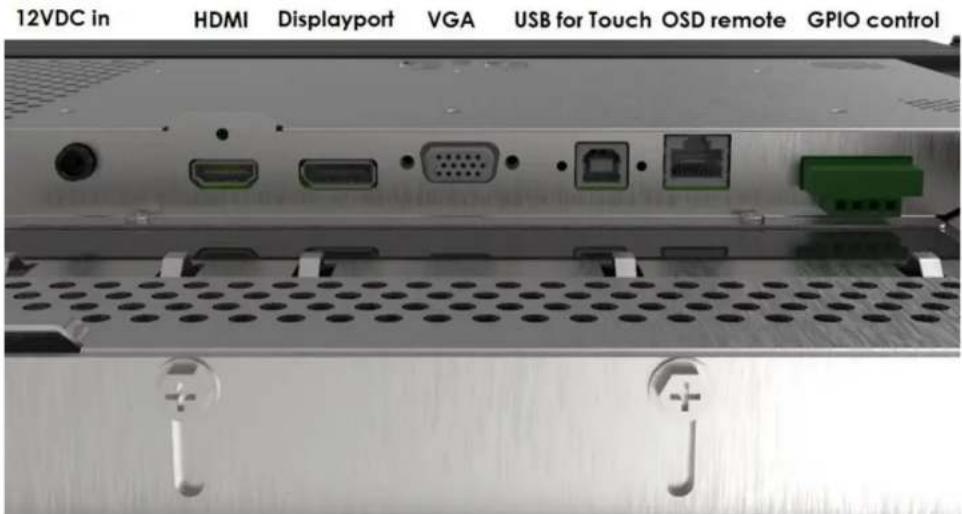

接頭面板與介面
觸控螢幕顯示器連接
1.將HDMI、DP或VGA視訊線連接在顯示器的HDMI、DP或VGA輸入接頭與HDMI/DP/VGA視訊來源之間。使用HDMI或VGA接頭時，請鎖緊視訊線的螺絲以防止意外中斷連接
2.將USB觸控線連接在顯示器的USB接頭與電腦的USB連接埠之間，或將VGAY總線（選購總線套件E810917）連接在顯示器的VGA接頭與電腦的COM（序列）連接埠之間。額緊USB總線的螺絲以防止意外中斷連接。
3.將12-24VDC電源供應器連接至顯示器的輸入電源插孔。Elo分別提供12VDC電源變壓器含鎖定接頭和地區電源線套件。
4.觸控螢幕顯示器出廠時處於ON狀態，連接線後，顯示器上應顯示視訊。
安裝觸控技術軟體驅動程式
使用USB觸控時，搭載Windows7和10或更新作業系統的投射式電容觸控螢幕顯示器，不需要其他驅動程式，因為它採用Windows HID驅動程式。若要使用RS232觸控，請依照下述步驟安裝Elo觸控驅動程式。
若想下载最新的觸控驅動程式：
1.請上網站www.elotouch.com/Support/Downloads/Driver/DriverDownload/Default.aspx
2.從「Product Category」（產品類別）下拉式選單中，選擇「Touch Drivers」（觸控驅動程式）。
3.從「Operating System」（作業系統）下拉式選單中，選擇作業系統。
4. 按一下觸控螢幕顯示器所需的驅動程式版本。
建議的非 Microsoft Windows 作業系統版本如下：
Linux Ubuntu: 18.04 LTS
Mac: OS BIG SUR 11.2
如需建議的外殼面板開口尺寸的確切詳細資訊，請參閱尺寸圖。

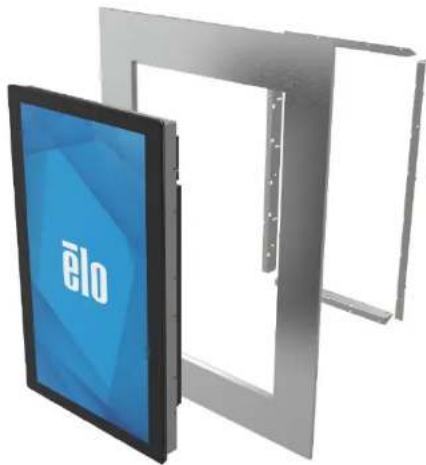

1.將27吋2799觸控螢幕顯示器放入外殼面板開口。

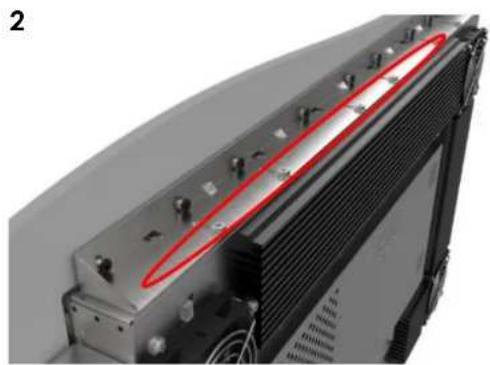

2.用M4-5mm托架螺絲（隨附）安裝平齊安裝托架（四個邊），將觸控螢幕固定在外殼面板上。調整觸控螢幕以盡可能與外殼面板的正面平齊，然後飄緊M4托架螺絲。如果間隙有限，建議使用套筒拔手。

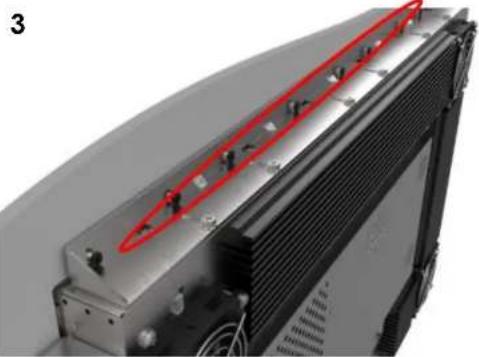

3. 領緊安裝托架上的M4-6mm夾緊螺線，以使觸控臺幕玻璃完全與客戶面板平齊，壓縮密封墊片。
請在觸控螢幕顯示器後方，保留2英吋的間隙。
1

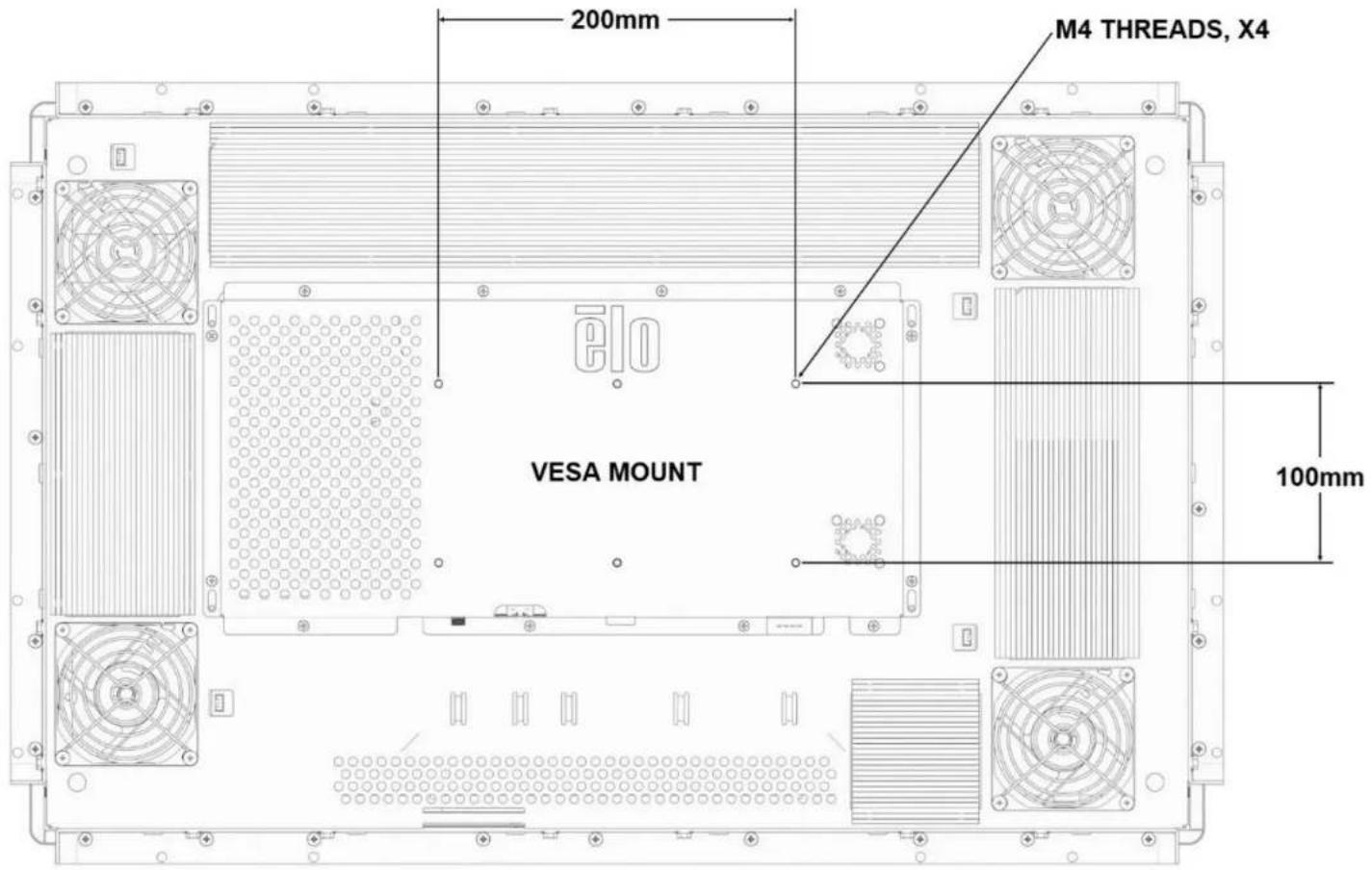

後部 VESA 安裝
顯示器背面提供用於M4(10mm)螺線的六孔安裝面，共200x100，位於多個VESA安裝位置。符合VESA FDMI標準的安裝編碼為：VESA MIS-E。請確保觸控整幕顯示器後方，有2英吋的間隙。
使用手册：ET2799L触控屏幕
UM60053版本B，第8页，共28页
第4節：操作
電源
觸控螢幕顯示器裝運時，處於ON狀態。
若要開或關閉觸控臺顯示器，請透過RJ45接頭連接OSD遙控器，並按一下OSD遙控器上的觸控臺顯示器電源按鈕。OSD遙控器上的電源狀態LED運作，如下表所列。
觸控螢幕顯示器/電腦模組狀態 LED 着態
| 開政 息誠 |
| 休眠 閃爍 |
| 開政 亮起 |
系統在休眠和關閉模式下耗能較低。有關功率消耗規格的更多資訊，請參考Elo網站http://www.elotouch.com上的技術規格
觸控螢幕會使附屬的主機PC結束休眠模式（類似於移動滑鼠或按鍵型鍵）。
若要提高可靠性和降低功耗，請在長時間不使用時，將AC電源線與顯示器中斷連接。
觸控
IntelliTouch觸控螢幕顯示器已經過工廠校準，應不需要手動校準（除非輸入視訊沒有完全調整到原始解析度，或者需要為特定使用者校準觸控監驗）。
投射電容式觸控螢幕
連接至Windows7、10或更新的電腦時，觸控螢幕顯示器可回應10點同時觸控。連接至WindowsXP電腦時，觸控螢幕顯示器可回應單點觸控。
此技術不需要額外的驅動程式，即可與Windows7、10或更新版本搭配使用，它採用Windows HID驅動程式。
請參閱第2章「安裝觸控技術軟體驅動程式」一節，尋找針對支援2點觸控的RS232觸控，下載觸控驅動程式的說明。
手勢支援
投射式電容觸控實現多種支援單點和多點觸控的手勢。請參閱 Microsoft 网站 https://docs.microsoft.com/en-us/windows/win32/wintouch/windows-touch-gestures-overview，以瞭解 Windows 7 和 10 所支援的各種手勢。
視訊
顯示器的原始解析度是指其以圖元數計量的寬度和高度。一般來說，為獲得最佳效能，顯示器上顯示的影像在電腦的輸出解析度與顯示器的原始解析度一致時，顯示效果最出色。
如果電腦輸出解析度不是原始解析度，顯示器會按照其面板的原始解析度調整視訊的解析度。這包含根據需要拉伸或壓縮輸入影像的X尺寸和Y尺寸，以適應顯示器的原始解析度。調整演算法一個不可避免的缺點是，顯示器調整電腦的輸出視訊影像適應顯示器解析度時，會導致失真。這種失真在近距離檢視元素豐富的影像（例如包含小字型文字的影像）時最為明顯。
觸控螢幕顯示器可能不需要進行視訊調整即能正常工作。不過，對於模擬 VGA 視訊，山於視訊圖形卡輸出上的差異，可能需要透過 OSD 進行使用者調整，以最佳化觸控螢幕顯示器所顯示影像的品質。觸控螢幕顯示器將「記住」這些調整。此外，為減少針對不同視訊模式定時進行調整的需要，顯示器會正確地調整和顯示視訊行業一部分最常用的視訊定時模式，有關這些預設視訊模式的清單，請參考 http://www.elotouch.com 上該顯示器的技術規格。
螢幕顯示 (OSD)
有線控制盒有四個OSD按鈕，這些可用於調整各種顯示參數。按鈕及其功能如下：
按钮
未顯示OSD時的功能：
顯示OSD時的功能：
| Menu (功能表) | 顯示 OSD 主功能表 | 返回上一 OSD 功能表 |
| ▲ | 顯示 OSD 其他子功能表 | 減少所選參數的值/選擇上一個功能表項目 |
| ▼ | 顯示 OSD 亮度 (Luminance) 子功能表 | 增加所選參數的值/選擇下一個功能表項目 |
| Select (選擇) | 顯示 Video Priority (視訊優先) 子功能表 | 選擇參數進行調整/選擇了功能表進入 |
使用这些OSD按鈕可控制顯示在輸入視訊頂端的一個螢幕圖形使用者介面，對下列顯示器參數進行直覺式的調整：
| 參數 | 可用調整 |
| 亮度/光感測器 | 調高/認低顯示器亮度。 預設值：光感測器開啟，如果光感測器停用，則預設亮度設為100% |
| 對比 | 增大/減小顯示器對比度。 預設值：best gray-shade performance（最佳灰度效能） |
| 光感測器 | 根據環境光自動調整亮度設定。 |
| Clock（時脈） | 可微調面板的像素點時脈。 僅適用於 VGA輸入視頻 |
| 相位 | 可微調面板的像素點時脈相位。 僅適用於 VGA輸入視頻 |
| Auto Adjust（自動調整） | 根據輸入額比 VGA 視訊訊號自動調整系統時脈、影響水平位置、垂直位置、時脈及相位功能表項目。 僅適用於 VGA輸入視頻 |
| H-position（水準位置） | 以單一像素為單位，在顯示器上水平移動影像。預設值：置中 僅適用於 VGA輸入視頻 |
| V-position（垂直位置） | 以單一像素為單位，在顯示器上垂直移動影像。預設值：置中 僅適用於 VGA輸入視訊 |
| 縫横比 | 在填滿縫縫，配合長寬比與直接輸出之間，切換縮放方法 預設值：填滿縫縫 填滿縫縫-根據顯示器的原生解析度調整輸入視訊的X和Y尺寸（視需要上調或下調）。 Fill To Aspect Ratio（適合高寬比）-假定採用横向顯示模式，並且輸入視訊的縫縫比小於16:9，則此調整方法會根據顯示器的Y解析度調整（根據需要上調或下調）輸入視訊的Y尺寸，並調整X尺寸以保持輸入視訊的縫縫比（並在左右兩側用相等數量的黑條填充顯示器的其餘部分）。 直接輸出一個設為横向，且輸入視訊在原生解析度(1920x1080)下，將畫面保持在中心，並在四邊用相等的黑條填滿畫面的其餘部分。 |
| 清晰度 | 調整顯示影像的清晰度。預設值：無清晰度調整。 僅在非原生輸入視訊解析度下適用。 |
| 色彩 | 選擇顯示器的色溫。可用色溫包括9300K、7500K、6500K、5500K、色彩增強以及使用者預設。如果選擇使用者預設選項，使用者可透過在0至100的刻度上變更個別R、G、B增益以變更高溫。預設值：使用者預設，R、G、B全設為100。 |
| OSD H-Position (OSD 水平位置) | 調整 OSD 功能表在畫面上的水平位置。預設值：置中。 |
| OSD V-Position (OSD 垂直位置) | 調整 OSD 功能表在畫面上的垂直位置。預設值：置中。 |
| OSD Timeout (OSD 途時) | 調整觸控螢顯示器關閉 OSD 之前，等待的 OSD 接新間置時間。可調範圍為 5 至 60 秒。 預設值：15 秒。 |
| OSD 語言 | 選擇顯示 OSD 資訊所使用的語言。可用語言包括英文、法文、義大利文、德文、西班牙文、簡體中文、繁體中文、日文。 預設值：English（英語）。 |
| OSD 旋轉 | 選擇「横向」或「縱向」以將 OSD 在 0° 與順時針 90° 之間切換。 |
| Recall Defaults（調用預設值） | 選擇「調用預設值」含復原 OSD 可調參數（OSD 語言除外），以及預設視訊模式時序的所有出廠預設設定。 |
| 視訊優先 | 顯示器會持續掃描 HDMI、VGA 和 DisplayPort 接頭上的有效視訊。 此調整可選擇優先顯示哪个輸入連接埠。選項包括 HDMI 優先、DP 優先、VGA 優先 預設值：HDMI Priority（HDMI 優先） |
| Touch on Sleep（睡眠喚醒） | 顯示器進入睡眠模式時，啟用／停用觸控功能。 預設值：開啟 |
| Touch Through（觸控穿遙） | 切换可在原始觸控盤蓋正面加裝一面 6mm 厚玻璃（無氣隙）時，支援兩點觸控功能。 預設值：Off（熄滅） |
| 觸控介面 | 切換成透透 RS232 支援兩點觸控（需要選購的編緣並安裝最新的 Elo 驅動程式） 選項包括 USB、RS232。 預設值：USB。 |
| GPIO 控制 | 允許使用者連接兩個裝置：一個是輸入裝置，另一個經由 2799 透過高／低訊號反應。 接腳定義為 VCC、輸入、輸出、GND（從左到右），選項包括對稱、不對稱。 預設值：對稱 |
| 即時時鐘 | 管理電源排程和系統時鐘／日光節約。 預設值：GMT 時間 |
透過OSD進行的所有觸控螢幕顯示器調整在輸入後即會自動記錄。
透過這個功能，您不必每次在關閉觸控螢幕顯示器電源之後再接通時重新進行設定。如果電源出現故障，觸控螢幕顯示器的設定將不會復原到出廠時的預設設定。
OSD和電源鎖定
按住「Menu」（功能表）和「Down」（下）按钮兩秒，可啟用/停用OSD Locking（OSD 鍵定）功能。啟用OSD Locking（OSD 鍵定）時，按Menu（功能表）、Up（上）、Down（下）或Select（選擇）鍵中的任何一個按键對系統均不起作用。
按住「Menu」（功能表）和「Up」（上）按钮兩秒，可啟用/停用Power Locking（電源鎮定）功能。啟用Power Locking（電源鎮定）時，按下電源開關對系統均不起作用。
温度控制
顯示器包含熱感測器，為使用者提供即時溫度讀數。開啟OSD功能表可找到此讀數：資訊▶系統溫度。如果顯示器工作溫度超過工作溫度限制，顯示器將進入「熱保護模式」，開啟內部風扇以散熱，直到內部溫度回到工作範圍內。如果溫度持續上升並達到90℃，將限制亮度。如果內部溫度低於熱保護模式溫度至少五分鐘，則恢復正常運作。
| 溫度觸發點 | 機殼風扇 x4 | 屏蔽風扇 x2 | 復原點 | |
| 1 | 45 - 50°C | 50% | 100% | 低於45°C |
| 2 | 55 - 60°C | 80% | 100% | 45 - 50°C |
| 3 | 65 - 70°C | 100% | 100% | 55 - 60°C |
如果溫度超過70℃，將提示使用者在六十秒內關閉顯示器。主功能表中，將出現以下圖示。這表示熱保護模式啟動。若未在六十秒內手動關閉系統、或顯示器內部溫度未降到70℃以下，則顯示器將自動關閉，以防止永久損壞。
使用手册：ET2799L 焦控雾幕
UM60053版本B第14页共28页
安装準則
選擇安裝位置和方向時，請考量下列準則。
1.如果向上下颠倒、聚焦光源接近感测器窗口或感测器窗口被挡住，环境光感测器可能無法正常運作。如需光感测器位置的詳細資訊，請參考尺寸圖。
2. 盡可能避免將產品安裝在陽光直射處。利用突出部分或遠離太陽以降低環境對產品造成的壓力並延長其使用壽命。
第5節：技術支援
如果您在使用觸控螢幕顯示器時遇到問題，請參閱以下建議。
若問題仍無法解決，請洽詢您的當地經銷商或與Elo客服中心聯絡。有關世界各地的技術支援電話號碼，請參閱本使用手冊最後一頁。
常見問題解決方案
| 問題 | 建議的故障排除方法 |
| 系統開鎖時，觸控螢幕顯示器無回應 | 檢查DC電源變壓器是否正確連接。確認DC電源變壓器是否正常運作 |
| 顯示器的顯示暗淡 | 使用OSD調高亮度。使用OSD增大對比度。 檢查光圈測器是否開啟，並根據環境光條件進行調整。 檢查顯示器是否過熱，並以熱保護模式運作。 |
| 顯示器無顯示 | 如果電源狀態LED閃線，表示顯示器可能處於休眠模式。按住一按鍵/移動滑鼠/觸摸觸控蓋蓋，看看影像是否再次出現。檢查 訊號來源裝置是否開啟 檢查是否有纖線連接顫稅 |
| 顯示器顯示「Out Of Range」（超出範圍） 訊息 | 將電腦的解析度/時序模式調整到觸控螢幕顯示器允許的時序範圍內（關於規格，請參閱網站）。 |
| 顯示器顯示的影像異常 | 將電腦的解析度/時序模式調整到觸控螢幕顯示器允許的時序範圍內（關於規格，請參閱網站）使用OSD功能表中的Auto Adjust（自動調整）功能 檢查色彩設定是否為「使用者預設」 |
| 觸控功能無效。 | 確認電腦是否已安裝最新的Elo驅動程式 執行隨最新Elo驅動程式一同提供的校準常式 檢查是否已正確設定觸控介面 |
| 按下OSD按鈕或電源按鈕時無反應 | 檢查是否開啟OSD鎖定或電源鎖定功能 |
| 無法觸控嗅醒 | 檢查是否停用OSD觸控嗅醒功能 檢查是否有纖線連接顫稅 |
| 只有兩點觸控 | 檢查是否開啟OSD觸控穿透功能 確認您使用RS232觸控或USB觸控 |
| 風扇無法運作 | 檢查風扇與裝置之間的纖緣連接是否鬆動。 |
使用手册：ET2799L熔控器等
UM60053版本B第16页共28页
影像残留
何謂影像殘留？導致影像殘留的原因是什麼？
影像持、影像烙印和影像殘留，是用於描述LCD影像滑留的術語。長時間顯示固定圖樣時，會發生LCD影像滑留。固定圖標導致寄生電容在LCD元件中累積，使液晶分了無法恢復正常的鬆弛狀態。
所有LCD/CRT和彩色电感戴示器，都容易受影像滞留影，程度各不相同。磷光镜藏示装置（例如CRT和彩色电镜显示器）最容易受影，磷光镜装置上的影像滞留通常不可逆。穿透式装置（例如LCD）较不容易受影，在大多数情况下，可逆转LCD影像滞留。
影像殘留的速率取決於影像圖像、固定影像的持續時間、溫度和生產變化。同樣地，影像殘留的擴散速率（恢復時間），也取決於這些因素。
如何避免？
避免影像烙印的最佳方式，是限制显示器上的解像内容数量。定期開閉顯示器2到4小時，可避免影像殘留。
为了降低影像滞留的可能性，建议：
顯示交替的黑白影像2到4小時
在不使用脚控萤幕時：使用萤幕保缓程式
長時間顯示靜態（非移動）影像所導致的影像滯留（影像烙印），不在Elo保固範圍內。
技術協助
技術規格
有關本裝置的技術規格，請瀏覽www.elotouch.com/products
技術支援
請造訪www.elotouch.com/support以取得技術支援
有關世界各地的技術支援電話號碼，請參閱本使用手冊最後頁。
第6節：安全性和維護
安全性
·為了避免韆風險，請遵守所有安全注意事項，並請勿拆解控臺幕顯示器。無法由使用者自行維修。
位於觸摸螢幕顯示器外貢背面的凹槽用於通風，請勿阻塞或在這些通風凹槽插入任何物體。
三線接地電源線插頭，只能插入接地插座。請勿改造插頭或將其插入非為本用途所設計之插座。請勿使用受損的電源線。使用未經授權的電源線可能會使保固變為無效。選購的電源套件，包含電源變壓器和電源線（另售）。
請確保您的安裝環境符合「技術規格」一章中所列的規定環境條件。
設備電源線應與接地連接相連。
如果换成錯誤類型的電池，將有爆炸風險。
請依照指示棄置舊電池。
懿訢
使用過度恐傷言視力。
·注意事项：
i.使用30分鐘請休息10分鐘。
ii.未滿2歳幼兒不看螢幕，2歳以上每天看螢幕不要超過1小時。
保養及處置
以下提示有助於使觸控螢幕顯示器保持在最佳執行狀態：
斷開交流電源線後再進行清潔。
請使用沾有少量溫和清潔劑的乾淨布清潔顯示裝置的外殼。
裝置必須保持乾燥。請勿使液體溅到裝置上或溅入內部。若發生液體滲人情況，請立即關閉電源並交由合格維修技師檢測機組之後，才可再開放電源。
·請勿使用可能刮傷表面的布或海綿擦拭螢幕。
- 若要清潔觸控盤幕，請將窗戶或玻璃清潔劑倒在清潔布或海綿上。切勿直接將清潔劑塗在觸控盤幕上。請勿使用酒精（甲醇、乙醇或異丙醇）、稀釋劑、苯或研磨性清潔劑。
·確定環境溫度與濕度維持在規定範圍內，且不得阻塞通風凹槽。
臺灣 BSMI
本產品不得以一般家庭廢棄物處置，應存棄置於適當的地點，以進行還原及回收。
第7節：法規資訊
電器安全資訊
需與製造商標籤上所標示的電壓、頻率及電流規定相符，若未能遵守這些限制而連接至非指定電源，將有可能導致操作不正常，設備損壞或火災危險。
本設備內部無任何操作人員可維修的零件。本設備產生的危險電壓可能構成安全危害。只能由合格的維修技術人員進行維修。
若在將設備連接至主電源之前有任何關於安裝的問題，請聯絡合格電力技術人員或製造商。
放射及抗擾性資訊
美國使用者注意事項：
本設備已經過測試，且符合FCC規則第15部分Class B數位裝置的規格限制。這些限制的目的是針對居家環境中的有害干擾提供合理的防護。本設備會產生、使用和發射無線電頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，亦不能保證以特定方式安裝，就不會產生干擾。如果您透過關閉及開啟本設備，發現本設備的確對無線電或電視的接收產生有害干擾，建議您可使用下列一或多種方法嘗試消除干擾：一調整接收天線的方向或位置。
一讓設備與接收器彼此遺難。
將設備與接收器分別連接到不同迴路的插座。
一向代理商或經驗豐富的無線電/電視技術員求助。
本装置符合FCC規則第15C部分。操作符合以下兩項條件：
(1)本裝置可能不會造成有害的干擾；以及
(2)本装置必须接受任何干擾，包括造成装置操作不良的干擾。
加拿大使用者注意：
本設備符合由加拿大工業無線電干擾法規所制定之數位設備無線雜訊排放的 Class B 限制。
CANICES3(B)/NMB3(B)
本装置符合加拿大工業部(Industry Canada)的豁免執照(RSS標準。操作符合以下兩項條件：
(1)本裝置可能不會造成干擾；以及
使用手册：ET2799L 能控萤幕
UM60053版本B第20页共28页
(2)本装置必须接受任何干楼，包括造成装置操作不良的干楼。
欧盟使用者注意事項：請僅使用隨附的電源線及設備隨附的互連線。替换隨附的電源線及線可能影響電氣安全或下列標準所規定之放射或抗擾性CE標章認證：
·本資訊技術設備(ITE)的製造商標簽上必須有CE標章，表示設備已通過下列指令及標準之測試：本設備已經過測試，符合歐盟標準EN55032B級所指示之EMC指令2014/30/EU，以及歐盟標準EN62368-1所指示之低電壓指令2014/35/EU所規定之CE標章的規定。
所有使用者通用資訊：本設備會產生、使用和發射無線電頻率能量。若未依照本手冊安裝及使用設備，可能導致無線電及電視通訊干擾。但是我們無法保證在某些情況下，不會因為安裝地點之特定因素而發生干擾。
- 為符合排放及抗援性規定，使用者必須遵守下列事項：
a.將此數位裝置與任何重腦相連時，請僅使用隣附的I/O線。
b.為確保相容性，請僅使用製造商核准的連接線。
c.請使用者務必注意，若由未經負法務循離之一方明確核准而進行任何變更或改裝，可能會失去操作本設備的使用者授權。
2.若本設備可能對無線電或電視接收，或任何其他裝置造成干擾：
a.關閉及開啟設備電源，確認其是否為干擾源。若您判斷本設備會造成干擾，請使用下列一或多項措施當試修正干擾：
i. 將數位裝置搬離受影響接收器。
i重新放置（轉動）數位裝置與受影響接收器的位置。
iii. 調整受影響接收器的天線方向。
iv. 將數位裝置插到另一個 AC 插座，讓數位裝置與接收器位於不同的電路上。
v. 中斷連接及取下任何數位裝置不使用的 I/O 體線(無終端接頭的 I/O 體線是高 RF 排放等級的可能來源)。
vi. 將數位裝置插入接地的電力插座。請勿使用 AC 变壓器插頭。（取下或裁切線路接地可能會增加 RF 放射等級，並可能對使用者造成致命的觸電危險）。
若您需要協助，請洽詢經銷商、製造商或有經驗的無線電或電視技術人員。
機構認證
本顯示器已獲得或告示以下認證和標誌：
澳洲RCM
韩国KCC
加拿大CUL,IC
墨西哥NoM
中國CCC
台湾BSMI
- 欧洲 CETUV
美國FCC、UL
日本VCCI
國際CB
俄罗斯GOST
標誌說明
- 依據 SJ/T11364-2014 規定，電子資訊產品須標示下列汗染控制標誌。
本產品之環保使用期限為10年。在下列正常操作條件下，產品應不致於發生外漏或變異情況，因此使用本電子資訊產品將不會造成任何嚴重之環境汙染，任何身體傷害、或對任何物品造成損害。
工作温度：-20℃-60℃
储存温度：-30℃-80℃
工作温度：10% - 90%（非冷凝）
存放温度：10%-95%（非冷凝）。
2.鼓勵和建議按照當地法律回收並重用該產品。不得随意丟棄產品。
電源變壓器規格
電氣等級
| 輸入 100 - 240VAC, 50/60Hz | |
| 輸出 | 12V DC, 6.67A, LPS (電源変壓器必須經過 UL 認可) |
显示器规格
電氣等級
输人12-24VDC·3.33-6.67A
工作條件
温度 -20℃-60℃
温度 10% -90% （非冷凝）
海拔高度0至3,048m
存放條件
温度 -30℃-80℃
温度 10%-95% (38.7度最高温球温度，非冷凝)
海拔高度0至12,192m
第8節：保固資訊
除非本文或發給買方的訂贈確認書中另有規定，否則賣方應向買方擔保所售產品無材料和製程缺陷。觸控螢幕顯示器及其元件的保固期為三年。
賣方對元件的機型壽命不作任何擔保。賣方的供應商有可能隨時或不時地對作為產品或元件出售的元件進行修改。
買方在發現任何符合以上擔保條件的產品有缺陷時，應立即書面通知賣方（任何情況下不應屬於發現問題後的三十天），通知時應合理地詳細說明此類缺陷的現象，同時在可能的情況下，提供賣方機會檢查已安裝好的產品。除非賣方以書面形式另有說明，通知必須在該產品的擔保期内傳送至賣方。在提交通知後的三十天內，買方應將其認為有缺陷的產品用原包裝箱或同等功效產品，自費並自擔風險送至賣方。
賣方在收到買方認定為有缺陷的產品並確認其不能滿足上述品質保證後，將根據賣方的意願，在適當的時間內：(i)改進或修理產品；或(ii)調換產品。此類改進、修理或調換的費用以及透過最低保險將產品運回的費用應由賣方承擔。買方應承擔產品在運輸中的遺失及損壞風險，並可對產品投保。如果賣方發現退回的產品並非有缺陷產品，買方須將發生的回程運輸費用補償給賣方。賣方可自行決定對產品進行改進或維修，並可在賣方設施或買方設施內進行。如賣方不能改進、修理或更換產品而符合上述保證要求，則賣方可自行決定向賣方提供資金補償，或者向賣方帳戶內剎入產品購買價格減去在賣方提出的保證期内按直線方法計算的折舊金額之後的金額。
上述補救措施為在符合產品擔保條件時，賣方向買方提供的唯一補救。除上述明示擔保外，賣方對其產品、針對任何用途的適用性、品質、邁銷性、非侵權性等不做任何其他擔保，無論明示還是暗示。賣方的員工或任何其他人，無權對產品做出上述擔保以外的
任何擔保、賣方之產品擔保責任僅限於退還產品購買價格。在任何情況下，賣方對買方的產品採購費用或安裝的相關產品或任何特定、相因而生、間接或預料之外的損壞不負任何責任。
買方承擔風險並同意補償賣方以下或使賣方免受以下責任導致的損失：(i)評定產品是否滿足買方的用途要求，包括任何系統設計或圖紙；(ii)確定賣方所用產品是否符合適用法律、法規和標準。買方應對與包含或整合賣方生產或提供的產品或元件有關，或源自這類產品的所有擔保和其他權利要求承擔全部責任。買方獨立地對任何與買方製造或授權之產品
相關的告示及擔保負責。買方應賠償賣方，並使賣方免受任何與買方產品或相關產品代理或擔保相關的責任、索賠、損失、費用或花費（包括合理的律師費用）。
注意
www.elotouch.com
請至本公司的網站，取得最新的
產品資訊
規格
- 新聞事件
新闻稿
- 載體驅動程式
觸控顯示器電子報
欲深入瞭解各種Elo觸控解決方案，請前往，www.elotouch.com或致電最近的辦事處。
