产品类型	工业LCD显示器
品牌	研华
型号	FPM221W
电源	12V DC，4A最小，经过UL认证的电源适配器或符合SELV/ES1/LPS的电源
安装	面板安装或VESA安装（75x75 mm，M4螺丝，最大深度6 mm）
存储温度	-20°C至60°C
清洁	湿布，清洁前断开电源
电池	内部锂电池（纽扣型），仅用推荐的等效型号更换
VESA标准	MIS-D，100/75，75x75 mm方形孔
接地导线保护	绿/黄线，20 AWG / 0.5 mm²
注意事项	避免长时间阳光直射，不要覆盖通风口
维护	清洁前断开电源，不要使用液体清洁剂
可维修性	仅限合格人员打开
估计重量	约5公斤（指示值）
估计尺寸	约530 x 330 x 50 mm（指示值）

常见问题 - FPM221W Advantech

FPM221W需要什么类型的电源？

电源必须是12V DC 4A最小，经过UL认证或符合SELV/ES1/LPS标准的电源。请使用数据表中推荐的电源适配器。

如何在面板中安装显示器？

通过拧下4颗螺丝来松开固定支架。使用提供的螺丝将支架固定在顶部和底部。使用10个带有M6x21mm螺丝的夹子将显示器固定在面板上。

VESA安装选项有哪些？

FPM221W兼容VESA MIS-D，具有75x75 mm的方形孔。使用M4螺丝，最大孔深6 mm。

如何安全清洁屏幕？

清洁前断开显示器电源。使用湿布（不要使用液体清洁剂）。避免液体进入开口处。

我可以让显示器一直开着吗？

显示器可以一直开着，但避免长时间阳光直射，并确保充分通风。长时间不使用时，请断开电源以避免电涌。

如果显示器不能正常工作怎么办？

首先检查电源和连接。如果问题仍然存在，请联系合格人员。切勿自行打开设备。

有内部电池吗？

是的，有一个锂电池（纽扣型）。如果需要更换，仅使用相同类型或制造商推荐的等效型号。注意爆炸风险。

建议的存储温度是多少？

将显示器存放在-20°C至60°C之间。避免可能损坏设备的极端温度。

我可以使用未经认证的电源适配器吗？

不可以，仅使用经过UL认证或在数据表中列出的电源适配器。不符合要求的适配器可能导致无线电干扰。

如何将显示器安装在墙上？

使用兼容75x75 mm孔的VESA支架。用M4螺丝（最大深度6 mm）将支架固定在显示器上。确保支架能承受显示器的重量。

用户手册 FPM221W Advantech

15.6"或21.5"工业LED显示器配备投射电容式触摸屏及HDMI或VGA直接操作端口

顯示器

申請商：研華股份有限公司

地址：台北市内湖區瑞光路26巷20弄1號

電話：[phone]

随附本产品发行的文件为研华公司2019年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它协力厂商的权益受损，概不负责。

认可声明

Intel 和 Pentium 是 Intel Corporation 的商标。

Microsoft Windows® 是 Microsoft Corp 的注册商标。

所有其它产品名或商标均为各自所属方的财产。

本手册内容针对以下产品：

FPM-215W-P4AE (HDMI输入)

FPM215WP4A1901-T；FPM215WP4A1902-T；FPM215WP4A1903-T；

FPM215WP4A2001-T；FPM215WP4A2002-T；FPM215WP4A2003-T

FPM215WP4A2004-T；FPM215WP4A2005-T；FPM215WP4A2006-T

FPM215WP4A2101-T；FPM215WP4A2102-T；FPM215WP4A2103-T

FPM215WP4A2104-T；FPM215WP4A2105-T；FPM215WP4A2106-T

FPM215WP4A2201-T；FPM215WP4A2202-T；FPM215WP4A2203-T

FPM215WP4A2204-T；FPM215WP4A2205-T；FPM215WP4A2206-T

FPM215WP4A2301-T；FPM215WP4A2302-T；FPM215WP4A2303-T

FPM215WP4A2304-T；FPM215WP4A2305-T；FPM215WP4A2306-T

FPM215WP4A2401-T；FPM215WP4A2402-T；FPM215WP4A2403-T

FPM215WP4A2404-T；FPM215WP4A2405-T；FPM215WP4A2406-T

FPM215WP4A2501-T；FPM215WP4A2502-T；FPM215WP4A2503-T

FPM215WP4A2504-T；FPM215WP4A2505-T；FPM215WP4A2506-T

FPM-215W-P1AE (VGA输入）

FPM215WP1A1901-T；FPM215WP1A1902-T；FPM215WP1A1903-T;

FPM215WP1A2001-T；FPM215WP1A2002-T；FPM215WP1A2003-T

FPM215WP1A2004-T；FPM215WP1A2005-T；FPM215WP1A2006-T

FPM215WP1A2101-T；FPM215WP1A2102-T；FPM215WP1A2103-T

FPM215WP1A2104-T；FPM215WP1A2105-T；FPM215WP1A2106-T

FPM215WP1A2201-T；FPM215WP1A2202-T；FPM215WP1A2203-T

FPM215WP1A2204-T；FPM215WP1A2205-T；FPM215WP1A2206-T

FPM215WP1A2301-T；FPM215WP1A2302-T；FPM215WP1A2303-T

FPM215WP1A2304-T；FPM215WP1A2305-T；FPM215WP1A2306-T

FPM215WP1A2401-T；FPM215WP1A2402-T；FPM215WP1A2403-T

FPM215WP1A2404-T；FPM215WP1A2405-T；FPM215WP1A2406-T

FPM215WP1A2501-T；FPM215WP1A2502-T；FPM215WP1A2503-T

FPM215WP1A2504-T；FPM215WP1A2505-T；FPM215WP1A2506-T

料号：2003020000 第一版

中国印刷2019年9月

FPM-221W-P4AE (HDMI输入)

FFM221WP4A1901-T； FPM221WP4A1902-T； FPM221WP4A1903-T;

FPM221WP4A2001-T； FPM221WP4A2002-T； FPM221WP4A2003-T;

FPM221WP4A2004-T； FPM221WP4A2005-T； FPM221WP4A2006-T;

FPM221WP4A2101-T； FPM221WP4A2102-T； FPM221WP4A2103-T;

FPM221WP4A2104-T； FPM221WP4A2105-T； FPM221WP4A2106-T;

FPM221WP4A2201-T； FPM221WP4A2202-T； FPM221WP4A2203-T;

FPM221WP4A2204-T； FPM221WP4A2205-T； FPM221WP4A2206-T;

FPM221WP4A2301-T； FPM221WP4A2302-T； FPM221WP4A2303-T;

FPM221WP4A2304-T； FPM221WP4A2305-T； FPM221WP4A2306-T;

FPM221WP4A2401-T； FPM221WP4A2402-T； FPM221WP4A2403-T;

FPM221WP4A2404-T； FPM221WP4A2405-T； FPM221WP4A2406-T;

FPM221WP4A2501-T； FPM221WP4A2502-T； FPM221WP4A2503-T;

FPM221WP4A2504-T； FPM221WP4A2505-T； FPM221WP4A2506-T;

FFM-221W-P1AE (VGA输入)

FPM221WP1A1901-T; FPM221WP1A1902-T; FPM221WP1A1903-T;

FPM221WP1A2001-T； FPM221WP1A2002-T； FPM221WP1A2003-T;

FPM221WP1A2004-T； FPM221WP1A2005-T； FPM221WP1A2006-T;

FPM221WP1A2101-T； FPM221WP1A2102-T； FPM221WP1A2103-T;

FPM221WP1A2104-T; FPM221WP1A2105-T; FPM221WP1A2106-T;

FPM221WP1A2201-T； FPM221WP1A2202-T； FPM221WP1A2203-T;

FPM221WP1A2204-T； FPM221WP1A2205-T； FPM221WP1A2206-T;

FFM221WP1A2301-T； FPM221WP1A2302-T； FPM221WP1A2303-T;

FPM221WP1A2304-T； FPM221WP1A2305-T； FPM221WP1A2306-T;

FPM221WP1A2401-T； FPM221WP1A2402-T； FPM221WP1A2403-T;

FPM221WP1A2404-T； FPM221WP1A2405-T； FPM221WP1A2406-T;

FPM221WP1A2501-T； FPM221WP1A2502-T； FPM221WP1A2503-T;

FPM221WP1A2504-T； FPM221WP1A2505-T； FPM221WP1A2506-T;

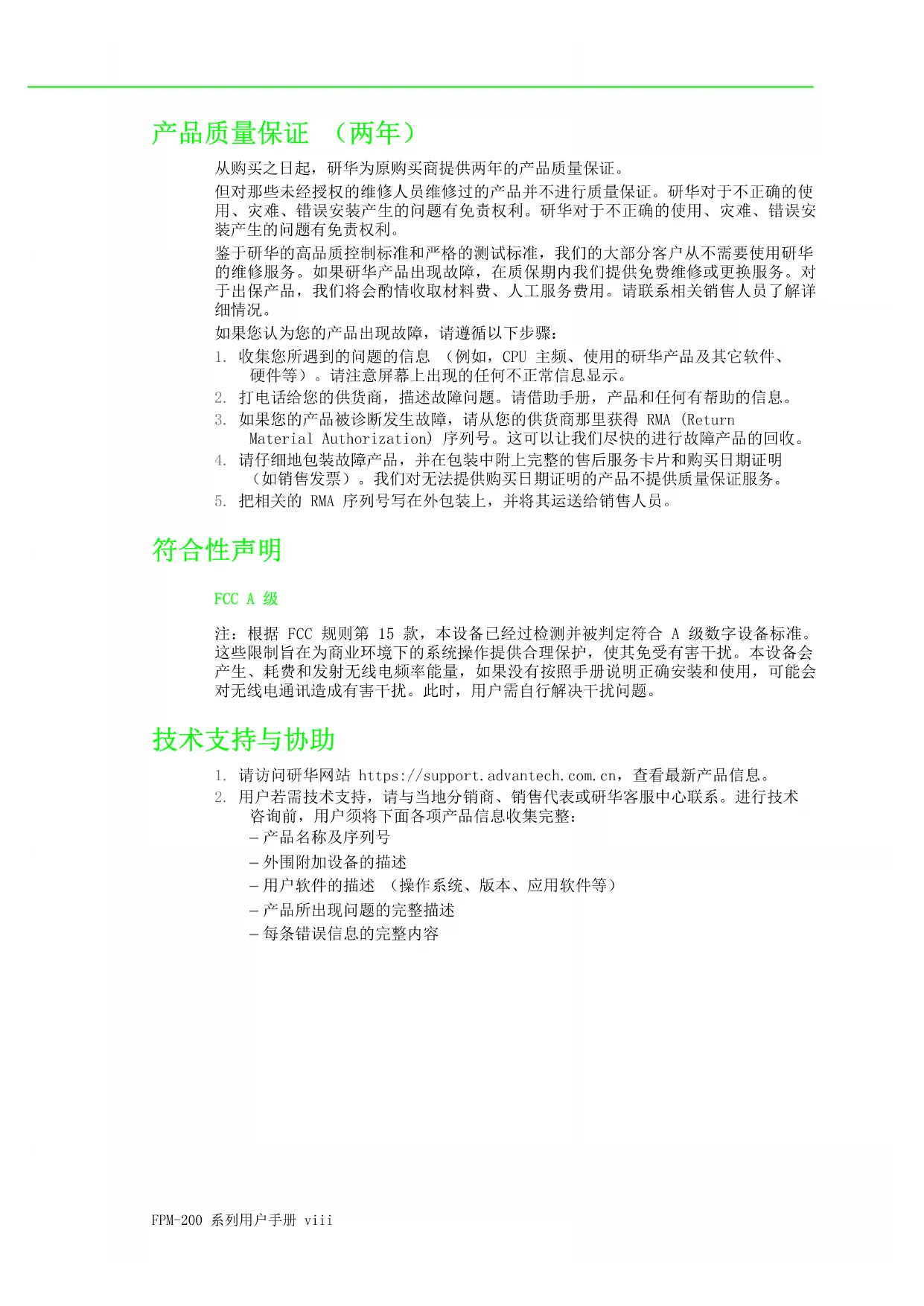

产品质量保证 (两年)

从购买之日起，研华为原购买商提供两年的产品质量保证。

但对那些未经授权的维修人员维修过的产品并不进行质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

鉴于研华的高品质控制标准和严格的测试标准，我们的大部分客户从不需要使用研华的维修服务。如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您的产品出现故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得RMA（Return Material Authorization）序列号。这可以让我们尽快的进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的RMA序列号写在外包装上，并将其运送给销售人员。

符合性声明

FCC A 级

注：根据 FCC 规则第 15 款,本设备已经过检测并被判定符合 A 级数字设备标准。 这些限制旨在为商业环境下的系统操作提供合理保护,使其免受有害干扰。本设备会产生、耗费和发射无线电频率能量,如果没有按照手册说明正确安装和使用,可能会对无线电通讯造成有害干扰。此时,用户需自行解决干扰问题。

技术支持与协助

1. 请访问研华网站 https://support.advantech.com.cn，查看最新产品信息。
2. 用户若需技术支持，请与当地分销商、销售代表或研华客服中心联系。进行技术咨询前，用户须将下面各项产品信息收集完整：

一产品名称及序列号
一外围附加设备的描述
- 用户软件的描述（操作系统、版本、应用软件等）
-产品所出现问题的完整描述
-每条错误信息的完整内容

安全指示

1. 请仔细阅读此安全操作说明。

2. 请妥善保存此用户手册供口后参考。

3. 清洗设备前，请从插座拔下电源线。请使用湿抹布。请不要使用液体或去污喷雾剂清洗设备。

4. 对于插电式设备，设备周围必须有易于连接的电源插座。

5. 请不要在潮湿环境中使用设备。

6. 请在安装前确保设备放置在可靠的平面上。意外跌落可能会导致设备损坏。

7. 设备外壳的开口用于空气对流。防止设备过热。请不要覆盖这些开口。

8. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

9. 请将电源线布置在人们不易绊到的位置。并不要在电源线上覆盖任何杂物。

10. 请注意设备上的所有警告和注意标识。

11. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。

12. 请不要让任何液体流入通风口，以免引起火灾或者短路。

13. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

14. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏；

设备内部有液体流入；

设备曾暴露在过于潮湿的环境中使用；

设备无法正常工作，或您无法通过用户手册来使其正常工作；

设备跌落或者损坏；

设备有明显的外观破损。

1. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0^ C （ 32^ F ）或高于 50^ C （ 122^ F ），否则可能会损坏设备。设备应置于受控环境中。

2. 根据 IEC 704-1:1982 的规定，操作员所在位置的声压级不可高于 70 ~dB(A) 。免责声明：该说明的依据为 IEC 704-1。研华不对本协议中任何陈述的准确性承担任何责任。

注！本产品可采用UL认证电源或DC电源（适用于至少Tma 50^ ，输出符合SELV或ES1以及LPS或PS2且额定电压为12Vdc，4Amin.）。如需帮助，请联络我们获取更多信息。

警告！如果客户自行为本产品用户直流电源可能会造成无线电干扰，在这种情况下，客户必须采取适当的措施。

警告！如果客户需要使用电源适配器，请使用产品数据表中列出的电源适配器。如果客户使用产品数据表中未列出的电源适配器，可能会造成无线电干扰，在这种情况下，客户必须采取适当的措施。

警告！请避免将FPM-200长时间暴露在直射阳光下。直射阳光照射到LCD屏幕上会导致LCD变得非常热并对LCD造成物理损坏，因为这些组件的设计不能承受高温，从而缩短了LCD的使用寿命。

警告！ 保护连接导体的电线应为绿色和黄色，20AWG/0.5（mm²）。

1. 請仔細閱讀此安全操作說明。

2. 請妥善保存此用戶手冊供日後參考。

3. 用濕抹布清洗設備前，請確認拔除電源線。請勿使用液體或去污噴霧劑清洗設備。

4.對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。

1. 請勿在瀲瀉環境中試用設備。

6.請在安裝前確保設備放置在可靠的平面上，意外摔落可能會導致設備損壞。

1. 設備機殼的開孔適用於空氣對，從而防止設備過熱。請勿覆蓋開孔。

2. 常您連接設備到電源插座前，請確認電源插座的電壓符合要求。

3. 請將電源線佈置在人們不易絆倒的位置，請勿在電源線上覆蓋任何雜物。

4. 請注意設備上所有的警告標示。

5. 如果長時間不使用設備，請拔除與電源插座的連結，避免設備被超標的電壓波動損壞。

6. 請勿讓任何液體流入通風口，以免引起火灾或短路。

7. 請勿自行打開設備。為了確保您的安全，請透過經認證的工程師來打開設備。

14.如遇下列情况，請由專業人員維修：

電源線或插頭損壞；

設備內部有液體流入：

設備曾暴露在過度潮濕環境中使用：

設備無法正常工作，或您無法透過川戶手冊來正常工作；

設備摔落或損壞：

設備有明顯外觀損：

1. 請勿將設備放置在超出建議溫度範圍的環境，即不要低於 -0^(32^) 或高於 50^(122^) ，否則可能會造成設備損壞。

2. 注意：若電池更換不正確，將有爆炸危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替换。請按照製造商的指示處理舊電池。

3. 根據 IEC 704-1:1982 規定，操作員所在位置音量不可高於 70 分貝。

4. 限制區域：請勿將設備安裝於限制區域使用。

5. 免责聲明：請安全訓示符合IEC 704-1要求。研華公司對其內容之準確性不承擔任何法律责任。

注！本產品應由UL認證的電源或直流電源供電，適用於最低Tma 50^ 其輸出符合SELV或ES1，LPS或PS2，額定電壓為12Vdc，4A分鐘，如需幫助，請聯繫研華了解更多信息。

警告使用者：

1. 使用過度恐傷害視力
2. 使用30分鐘請休息10分鐘
3. 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時
4. 這是甲類資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當對策

警告！如果客戶白行為本產品用戶直流電源可能會造成無線電干擾，在這種情況下，客戶必須採取適當的措施。

警告！如果客戶需要使用電源適配器，請使用產品數據表中列出的電源適配器。如果客戶使用產品數據表中未列出的電源適配器，可能會造成無線電干擾，在這種情況下，客戶必須採取適當的措施。

警告！請避免將FPM-200長時間暴露在直射陽光下。直射陽光照射到LCD屏幕上會導致LCD變得非常熱並對LCD造成物理損壞，因為這些組件的設計不能承受高溫，從而縮短了LCD的使用壽命。

目录

Chapter 1 概述

1.1 产品简介. 2
1.2产品规格. 2
1.2.1 一般规格 2
1.2.2 触摸屏 2

1.3LCD规格. 2
1.4接口 3
1.5尺寸. 4

1.5.1 15.6"型号 4
1.5.2 21.5"型号 6

Chapter 2 安装方式 9

2.1 安装显示器 10

2.1.1 面板安装 10
2.1.2 VESA 安装 12
2.1.3 电源适配器支架安装 (可选) ..... 13

Appendix A 触摸屏 15

A.1简介. 16
A.2 触摸屏规格 (15.6" / 21.5") ..... 16

A.2.1典型光学特性 16
A.2.2电气规格 16
A.2.3环境规格 16

产品简介
产品规格
LCD规格
接口
产品尺寸

1.1 产品简介

随着IIoT和工业4.0成为未来发展趋势，越来越多的客户需要可视化数据来进行流程管理和决策。FPM-200系列显示器线条简洁流畅，采用工业级纯平宽屏触摸屏，并配备P-CAP10点触控技术和IP66防水防尘等级前边框，有助于在智能工厂和机器自动化显示应用等工业环境中实现直观操作。

1.2 产品规格

1.2.1 一般规格

规格 FPM-200 系列
结构 压铸铝制
前边框 压铸铝制 - IP66
视频端口	HDMI (FPM-215W-P4AE/ FPM-221W-P4AE)
	VGA (FPM-215W-P1AE/ FPM-221W-P1AE)
安装面板 面板、VESA 悬臂
FPM-215W 尺寸	(W x II x D) 419.7 mm x 269 mm x 56.2 mm(16.52" x 10.59" x 2.21")
FPM-221W 尺寸	(W x H x D) 558.4 mm x 349.8 mm x 56.2 mm(21.98" x 13.77" x 2.21")

1.2.2 触摸屏

规格 FPM-200 系列

类型 10 点投射电容式触控技术

分辨率 1366 x 768 (15.6") / 1920 x 1080 (21.5")

透光率 > 88%

控制器 USB

1.3 LCD规格

规格 15" LCD (LED 背光)	21" LCD (LED 背光)
显示器类型 WXGA TFT LCD		全高清 TFT LCD
显示器尺寸 15.6"		21.5"
最大色彩	16.7M 最大 16.7M 最大
分辨率	1366 x 768 1920 x 1080
视角(H/V°)	160°(V), 160°(H)	178°(V), 178°(H)
亮度	300 cd/m2	250 cd/m2
储存温度	-20 ~ 60°C	-20 ~ 60°C
工作温度	0 ~ 50°C	0 ~ 50°C
对比度	500:1	1000:1
灯泡寿命(MTBF)	50,000 小时	50,000 小时

1.4 接口

以下接口位于 FPM-200 系列底部：

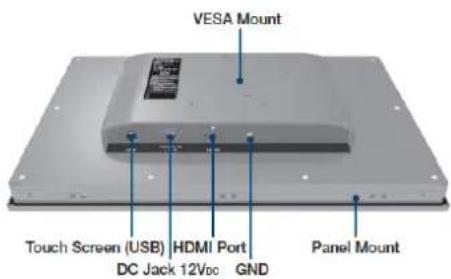

HDMI

HDMI接口可以通过系统单元底部的HDMI接口直接连接系统。

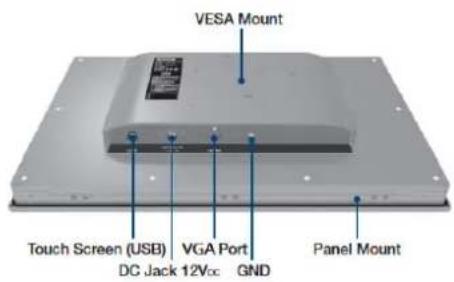

VGA端口（DB-15）

DB-15接口可以通过系统单元底部的外部15针DB-15接口连接系统。

触摸屏接口 (USB)

只有当安装触摸屏时才会有该接口，并且必须连接到PC的USB端口。所有订单均随附触摸屏电缆。

DC12V电源输入接口

该接口必须连接到DC 12V 电源。

警告！使用HDMI或VGA电缆连接显示器和PC之前，请注意：

1. 如果 PC 已安装操作系统，请确认其纵向频率在可接受的范围内。
2. 如果PC已安装操作系统，则用户需要将纵向频率调整到可接受的范围内。

1.5 尺寸

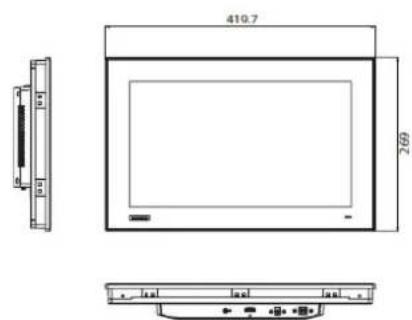

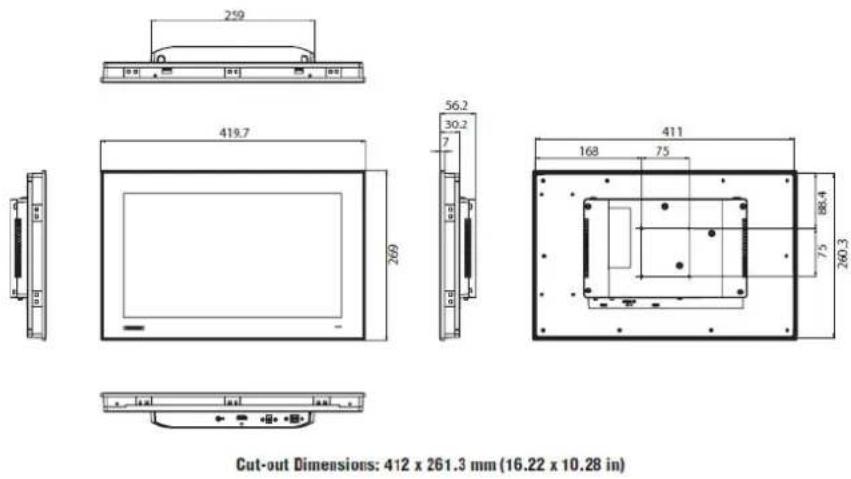

1.5.1 15.6"型号

FPM-215W-P4AE尺寸（HDMI）

前视图

后视图

尺寸

Unit mm

Cut-out Dimensions: 412 × 261.3 ~mm (16.22 x 10.28 in)

FPM-215W-P1AE尺寸（VGA）

前视图

后视图

尺寸

Unit: mm

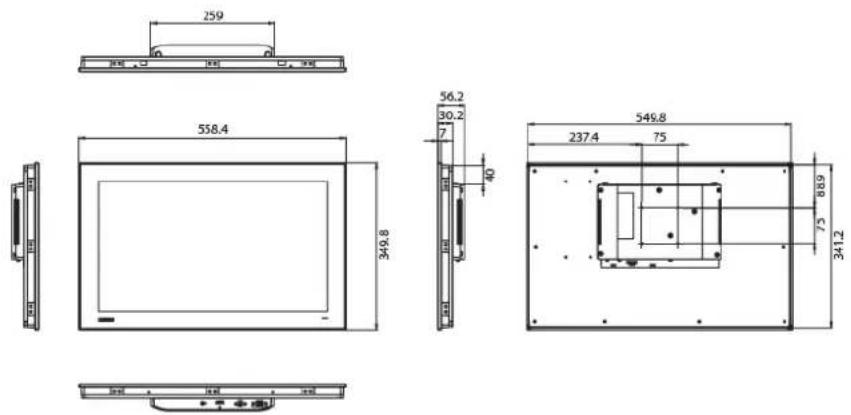

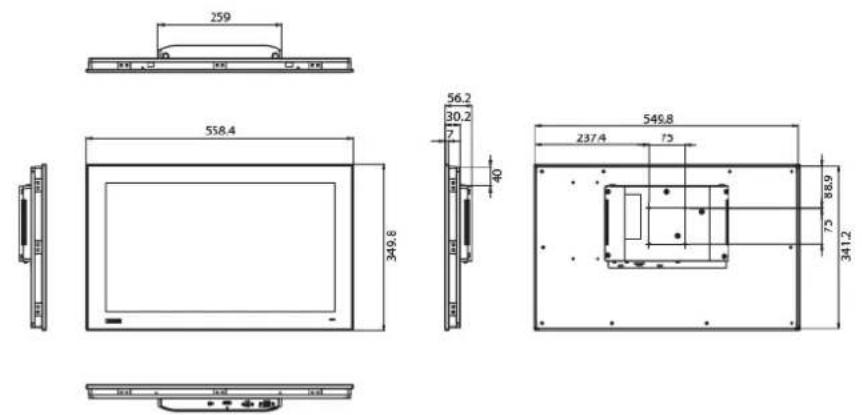

1.5.2 21.5"型号

FPM-221W-P4AE尺寸（HDMI）

前视图

后视图

尺寸

Unit: mm

Cut-out Dimensions: 550.8 x 342.2 mm (21.68 x 13.47 in)

FPM-221W-P1AE尺寸（VGA）

前视图

后视图

尺寸

Unit: mm

Cut-out Dimensions: 550.8 × 342.2 mm (21.68 x 13.47 in)

第2章

安装方式

内容包括：

壁挂式安装
面板安装
台式安装

2.1 安装显示器

FPM-200系列显示器有多种安装方式，可安装在桌面上或其它任何地方。

如需将 FPM-200 系列安装在面板中，请卸下后侧的 4 个螺丝以松开安装支架，然后用螺丝将其固定在顶部和底部。要完全实现面板安装，还需要 10 个固定夹和 M6*21mm 螺丝。

1. 将 FPM-200 显示器放入面板开口。

如希望采用 VESA 安装方式，FPM-200 系列为 VESA M1S-D，100/75，C 合规显示器，配备 75 × 75 ~mm 方孔，可使用 M4 螺丝进行安装。

Warning！使用合适的安装工具以防受到伤害。

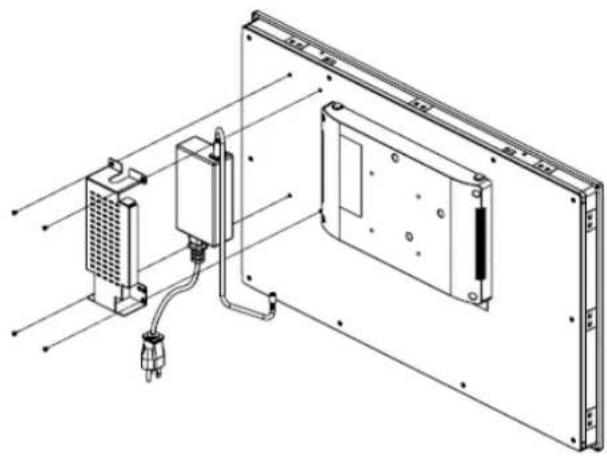

2.1.3 电源适配器支架安装 (可选)

为便于固定并避免电源适配器悬吊着，可为FPM-200提供一个金属支架作为选配附件。只需两个简单的步骤，即可将该金属支架安装在显示器背面：

1. 将金属支架放在电源适配器顶部，并将其对准专用孔。

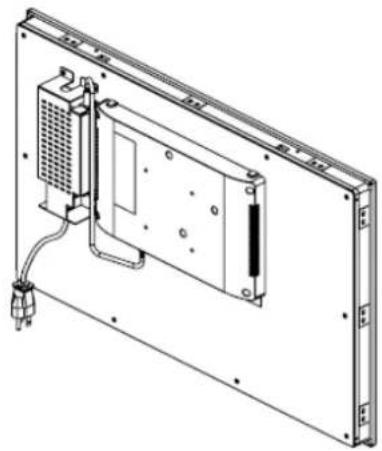

1. 使用随附的螺丝固定金属支架可完成金属支架安装。

附录 A

触摸屏

A. 1 简介

FPM-200 系列触摸屏使用先进的 10 点投射式电容触控技术，以提供便捷准确的感应能力。该系列触摸屏专为恶劣工业环境而设计，并已通过 FCC A 级标准认证。

A. 2 触摸屏规格 (15.6" / 21.5")

A.2.1 典型光学特性

规格 15.6” 21.5”

透光率 ≥ 88% ≥ 88%

雾度 < 1% < 1%

A. 2.2 电气规格

Windows 7/8/10 用户无需使用驱动程序，但如果是 Windows XP 操作系统，则需要安装 FPM-200 驱动程序。您可通过下方链接在研华网站找到并下载 FPM-200 驱动程序。http://support.advantech.com/Support/DownloadSRDetail_New.aspx?SR_ID=1-WQR-PJM&Doc Source=Download

www.advantech.com.cn

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。
