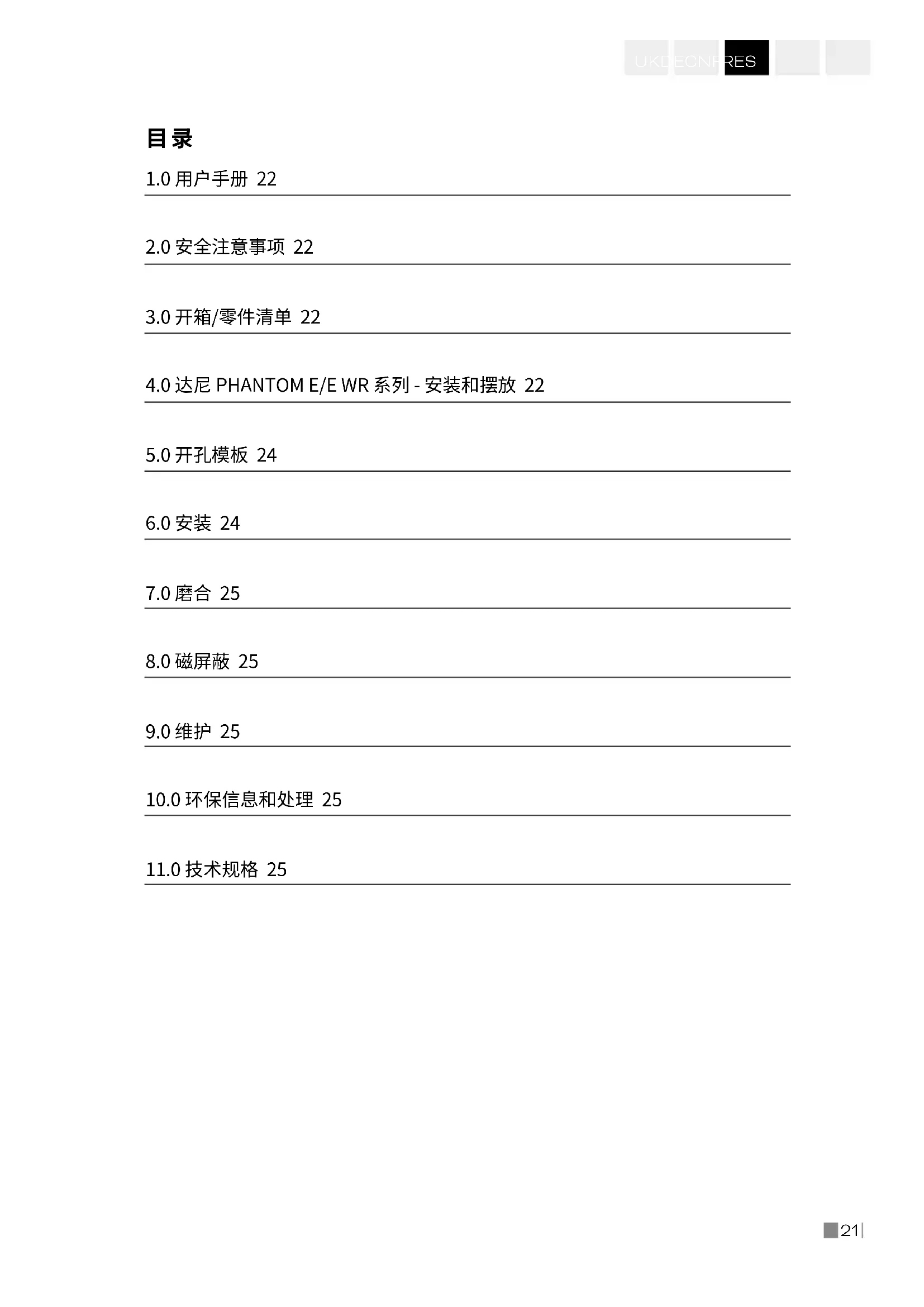

4.0 达尼 PHANTOM E/E WR 系列 - 安装和摆放 22

恭喜您购买新音箱。为了取得最佳效果，在新音箱开箱和安装之前，请仔细阅读本手 册。如需了解更多详情，请访问我们的网站 www.dali-speaker.com 或联系您的达尼

• 达尼 PHANTOM E 型号音箱专为室内使用而设计。

• PHANTOM E 型号仅限室内使用，且不得在极端炎热或寒冷环境下使用。

• PHANTOM E WR 型号（耐候）适用于湿度高、有遮盖的室外场所（IP65 防护等级）

• 达尼 PHANTOM E 型号音箱不得受到阳光直射。如需在阳光直射下使用，建议选 择 E WR 型号。

• 使用音箱线缆连接音箱和功率放大器时，请关闭功率放大器电源。

• 达尼 PHANTOM E 系列音箱必须由专业人员安装。

• 请务必确保音箱安装位置的天花板或墙壁内没有煤气管道、通风管道或线缆等

• 墙壁或天花板必须能够承受音箱的重量 — 参见技术规格。

• 为了获得极致声压级性能，建议对驱动音箱的放大器或处理器的信号进行低切。

• 长时间高音量使用音箱可能导致听力受损。 请勿将音量提高到超出舒适水平。

打开零件包装时，注意不要损坏零件。请检查包装箱内零件是否齐全，参见表 1。请保留 包装材料，以便日后搬运或维修音箱时使用。

4.0 达尼 PHANTOM E/E WR 系列 - 安装和摆放

达尼 PHANTOM E 系列能轻松与您的家居环境融于一体，提供 DALI PHANTOM 音箱

达尼 PHANTOM E 系列适合要求卓越音质的立体声音响系统和家庭影院系统。此外， 达尼 PHANTOM E 系列也非常适合在走廊、商场等要求优质音效的宽敞空间使用。达 尼建议将 PHANTOM E 系列与一个重低音喇叭配合使用，从而再现最低频并提升音响

对于立体声音箱系统和家庭影院，建议将音箱对称摆放在您最喜欢的聆听位置周围， 以获得最佳声场（参见图 1A、1B、1C）。为避免影响音箱的清晰度，请勿将音箱安装在距 离聆听位置过远的地方。建议的最佳离轴聆听角度为 45゜（音箱中心轴与聆听位置的 夹角 - 参见图 2）。 对分散布置的音响系统而言，音箱摆位务必使声音覆盖房间的所有主要区域（参见第

4.4 节）。为使声音均匀覆盖房间，音箱应当均匀安装在房间内（参见图 3）。

在音箱和聆听位置之间放置其他物品，可能会有损音质。PHANTOM E 系列的设计符合 我们的宽分散性声学理念。采用宽分散技术的音箱可以减少主听音区的失真，还能提23 UK DE CN FR ES 升音箱与室内环境的融合度。宽分散理念还能确保让声音均匀扩散到听音室内的大片

每个房间都有独特的声学特征，这会影响我们感知音箱声音的方式。您听到的声音中 既有直接来自音箱的声音，也有从地板、天花板和墙壁反射的声音。反射声会影响您 的听音体验。基本原则是：尽量让音箱远离大面积的硬面反射区，因为这些区域往往会 产生明显的声波反射，干扰声音还原的精度和空间效应。如果声音太过明亮，可使用地 毯、窗帘等柔软物品加以缓和。 重低音的音量和音质都与房间的大小、形状以及音箱的摆放位置有关。将音箱靠近侧 面或背面的墙摆放会突出低音。若靠墙角摆放，低音会更突出，但反射也会增强。

达尼 PHANTOM E 系列配备天花板/墙壁安装所需的的弯脚托架。使用这些托架将音箱 稳固连接在安装表面的背面。将螺钉拧紧后，弯脚托架呈 90 度展开（见图 4）。应拧紧螺 钉使音箱固定就位，同时注意不要将螺钉拧得过紧。要拧紧螺钉，请使用合适的批头。 批头应与手动螺丝刀或具有内置扭矩设置的钻孔机一起使用。如果使用钻孔机，应将 扭矩设定为最小值。当音箱背面的垫圈压紧且音箱的框架与安装面齐平时，表示螺钉

如需拆除音箱，将螺钉逆时针拧约 5 至 20 圈，托架即可松脱。注意：拧松螺钉时不得拧 超过 20 至 25 圈，否则托架可能从螺钉上脱落。 若要将音箱安装到非常厚的墙体材料上，可能需要将弯脚托架从螺钉上卸下，然后倒 挂安装。通过倒装弯脚托架，音箱可安装到厚达 70 毫米的墙板上（参见图 5）。

达尼 PHANTOM E 系列前障板内的磁铁能将前网罩固定到位。 注意：可选购方形网罩。 注意：网罩内侧有一块无纺布，作用是防止驱动单元积灰。因此，必须保留网罩上的无

拆下音箱上的网罩后，您会看到低音喇叭、高音喇叭以及一个或两个开关（参见图 6）。 开关可用于将音箱的声音调节为自定义设置。开关可彼此独立操作。 PHANTOM E/E WR 音箱带有中频和高频电平调节开关，提供“Normal”（正常，0dB） 和“Mid+ / High+”（中频+/高频+，+3dB）选项。中频和高频电平调节可以单独使用，也 可以结合使用，不仅能根据聆听者的偏好来调整性能，还可通过提高离轴输出更好地

当聆听者离音箱的中心轴相对较近时（离轴角度小于 25 度），建议将开关设置 为“Normal”（正常）。当聆听者远离音箱中心轴（离轴角度大于 25 度）时，或者音箱需 要填满较大的听音区域时，建议将开关设置为“Mid+ / High+”（中频+/高频+）。

PHANTOM E-60 S 由一个低音喇叭、两个高音喇叭和两个开关组成（参见图 6B）。开关

可用来根据听音室和个人偏好调节声音。开关可彼此独立操作。24 其中一个开关可在“Normal”（正常）和“High+”（高频+）设置之间切换，将左声道高音 喇叭的电平增加 3 dB。另一个开关可以同样的方式调节右声道高音喇叭。 当聆听者离音箱的中心轴相对较近时（离轴角度小于 25 度），建议将开关设置 为“Normal”（正常）。当聆听者远离音箱中心轴（离轴角度大于 25 度）时，或者音箱需 要填满较大的听音区域时，建议将开关设置为“High+”（高频+）。

拆下网罩后，可以看到音箱边框的边缘处有一个环形指南针，它可用来读出音箱的旋 转角度，例如相对于天花板上某条固定直线的旋转角度。高音喇叭应稍微偏离中心，摆 放在离主要聆听位置最近的位置（参见图 7）。

PHANTOM E-60 S 边框的边缘处有一个环形指南针（参见图 7B），它可用来读出音箱

的旋转角度，例如相对于天花板上某条固定直线的旋转角度。高音喇叭应摆放在离主 要聆听位置最近的位置。

选择线缆是音箱安装过程至关重要的一步。请注意，线缆安装后更换起来比较困难。因 此，最好一开始就选择优质线缆。如需线缆选择方面的更多建议，请咨询您的达尼授权

用线缆连接音箱和功率放大器时，应确保音箱相位连接正确。音箱的红色 (+) 接线端子 必须与功率放大器的红色 (+) 接线端子相连。音箱的黑色 (-) 接线端子必须与功率放大 器的黑色 (-) 接线端子相连。如果音箱的相位连接错误，通常会出现声场分散、低音变

另外，对于 E-60 S，立体声（左和右）线缆需要连接到正确的接线端子。将左声道的线缆 连接到产品标签上标有“L”侧的接线端子，右声道的线缆连接到标有“R”侧的接线端

要将线缆末端插入音箱的弹簧式接线端子，需剥去线缆的绝缘层，露出大约 12 毫米的 裸线。然后按下接线端子顶端，将裸线插入其开口。当线缆完全插入且无松散绞线暴露 在外时，松开接线端子。线缆连接到此结束。正确的线缆连接方法见图 8。

随附的开孔模板（见图 9）首先可用来确定音箱的合理安装方式，然后用来标记应 切割的位置。用胶带将模板固定在理想的安装位置，以便于标记必要的开孔。达尼

PHANTOM E/E WR 型号的最小安装深度参见“技术规格”。

请仔细阅读并遵守本手册第 2.0 节的安全指南！请让经过培训的专业人员安装，确保符 合所有安全要求，防止音箱意外掉落。 以下是正确安装所需的工具和物品：

找到正确的摆放位置后，用胶带将安装模板粘在墙面上。用铅笔画出开孔区域。 移除模板，在墙上钻出插入锯子或小刀的孔。沿铅笔标记的线小心锯开/切割。 为音箱开孔后，确保天花板/墙壁内的音箱线缆未松垂。线缆必须牢牢固定在天花板/ 墙壁内，以防线缆与音箱接线端子相连后产生拉力。如果没有支撑，线缆可能会逐渐松 动，导致线缆和接线端子之间接触不良（正确的线缆紧固方式见图 8）。 音箱线缆固定好且安装开孔完成后，即可连接音箱线缆。将线缆连接到接线端子 – 小 心地将功率放大器上的红色 (+) 接线端子与音箱上的红色 (+) 接线端子相连，将功率放 大器上的黑色 (-) 接线端子与音箱上的黑色 (-) 接线端子相连。请参考本手册第 4.5 节。 线缆连接完成后，开启系统，在最终安装前试用音箱，确保所有连接无误。将音箱装入 天花板/墙壁内的开孔处，按照第 4.4 小节所述摆放音箱。 注意：安装过程中注意不要触碰驱动单元。音箱摆放妥当之后，使用合适的螺丝刀或批 头将音箱托架上的 4 颗螺钉拧紧，将音箱牢牢固定。注意不要将螺钉拧得过紧或拧花

新购音箱在使用初期，应耐心等待音质逐步提高。音箱煲机无需特别操作，但要发挥全 部性能，最多需要播放 100 小时（需视实际播放音量而定）。

音箱驱动单元产生的磁场可能会干扰 CRT 电视/显示器、硬盘驱动器、录音带、录像带 和磁卡等设备物品。因此，将这类物品远离音箱放置，避免损坏。LCD 和等离子电视/显

音箱表面可使用普通家用清洁剂清洁。避免使用含磨料、酸性或碱性成分以及抗菌成 分的清洁剂。避免使用气雾剂。清洁剂不得直接用于驱动单元，清洁时应格外小心，尤 其是在清洁高音喇叭时。可使用真空吸尘器或普通衣物刷清洁网罩。

达尼产品符合《有害物质限制指令》(RoHS) 和《报废电子电气设备指令》(WEEE) 等相 关国际指令的要求。参废弃物符号表明该系列音箱符合各类指令的要求（见图 10）。必 须对音箱进行适当的处理和回收。请联系当地废弃物处理机构咨询相关建议。

表 2/3（参见第 4/5 页）提供了达尼音箱最常用的规格。请记住，不能仅根据技术规格判 断音箱的音质。在对比不同的音箱时，建议您实际聆听这些音箱的效果。26 CONTENU
