用户手册 X570 Taichi ASROCK

VbusVbus Vbus ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ IntA_PA_SSRX- ○─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─ IntA_PA_SSRX+ ○─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─●─● GND ○─● ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ IntA_PA_SSTX- ○─● ○——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ● ———————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ●——————— ○——————

感谢您购买华擎 X570 Taichi 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。 华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 X570 Taichi 主板（ATX 规格尺寸）
• 华擎 X570 Taichi 快速安装指南
• 华擎 X570 Taichi 支持光盘
• 4x串行ATA(SATA)数据线（选购）
• 1x 华擎 SLI_HB_Bridge_2S 卡（选购）
• 1x 华擎 WiFi 2.4/5 GHz 天线
• 1x华擎螺丝刀（选购）
• 3x螺丝（供M.2插座使用）（选购）
• 2x螺母柱（供M.2插座使用）（选购）

1.2 规格

平台	ATX规格尺寸2盎司纯铜电路板
CPU	支持AMD AM4 Socket RyzenTM 2000和3000系列处理器Intersil Digital PWM14电源相设计支持华擎超级BCLK引擎II
芯片集	AMD X570
内存	双通道DDR4内存技术4x DDR4 DIMM槽AMD Ryzen系列CPU (Matisse)支持DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133ECC及非ECC,非缓冲内存*AMD Ryzen系列CPU (Pinnacle Ridge)支持DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133ECC及非ECC,非缓冲内存*AMD Ryzen系列CPU (Picasso)支持DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133及非ECC,非缓冲内存*对于Ryzen系列CPU (Picasso),仅PRO CPU支持ECC。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)*请参考第26页了解DDR4 UDIMM最大支持频率。支持系统内存最大容量:128GBDIMM插槽中15μ金触点
扩充槽	AMD Ryzen系列CPU (Matisse)3x PCI Express 4.0 x16插槽(PCIE1/PCIE3/PCIE5:单:x16 (PCIE1):双-x8 (PCIE1) / x8 (PCIE3);三-x8 (PCIE1) /x8 (PCIE3) / x4 (PCIE5))*AMD Ryzen系列CPU (Pinnacle Ridge)3x PCI Express x16插槽(PCIE1/PCIE3/PCIE5:单:-Gen3x16 (PCIE1):双-Gen3x8 (PCIE1) / Gen3x8 (PCIE3);三-Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*AMD Ryzen系列CPU (Picasso)1x PCI Express 3.0 x16插槽(单-x8 (PCIE1))*1x PCI Express 4.0 x16插槽(单-x4 (PCIE5))*支持NVMe SSD用作启动盘

- 2 x PCI Express 4.0 x1 槽

- 支持 AMD Quad CrossFireX ^TM 、3 向 CrossFireX ^TM 和 CrossFireX ^TM

- 支持 NVIDIA ^ Quad SLI ^TM 和 SLI ^TM**

- 支持 NVIDIA® NVLink™，配有双 NVIDIA® GeForce® RTX 系列图形卡 **

** 包装中未随附 NVIDIA NVLink Bridge。如有需要，可向 NVIDIA* 购买。

**仅 Ryzen 系列 CPU (Pinnacle Ridge) 支持此功能。

- 1 x 垂直 M.2 Socket (Key E)，捆绑有 WiFi-802.11ax 模块（在后 I/O 上）。

- VGA PCIe 插槽 (PCIE1) 中 15 金触点

图形

- Ryzen 系列 APU 中的集成 AMD Radeon ^TM Vega 系列图形 *

* 实际支持可能视 CPU 而变化

- DirectX 12、Pixel Shader 5.0

- 默认共享内存 2GB。最大共享内存达 16GB。

* 最大共享内存 16GB 需要安装 32GB 系统内存。

- 支持 HDMI 1.4，60Hz 时最大分辨率达 4K x 2K (4096x2160)

- 通过 HDMI 1.4 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

- 通过 HDMI 1.4 端口支持 HDCP 2.2

- 通过 HDMI 1.4 端口支持 4K 超高清 (UHD) 播放

- 支持 Microsoft PlayReady ^

音频

- 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1220 音频编解码器）

- 优质 Blu-ray 音频支持

- 支持电涌保护

- 支持 Purity Sound ^TM 4

- Nichicon Fine Gold 系列音频电容

- 120dB SNR DAC，带微分放大器

- 用于前面板音频接口的 NE5532 高品质耳机放大器（支持最高 600 Ohm 耳机）

- 纯电源输入

- Direct Drive（直接驱动）技术

- PCB 隔离罩

- 线路输出端口的阻抗感测

- 用于左 / 右音频通道的个别 PCB 层

- 金色音频插孔

-15μ 金色音频接口

- 支持 DTS 连接

LAN

• Gigabit LAN 10/100/1000 Mb/s

• GigaLAN Intel ^® I211AT

- 支持 Wake-On-LAN（网上唤醒）

- 支持雷电 /ESD 保护

- 支持高能效以太网 802.3az

- 支持 PXE

无线 LAN

- Intel® 802.11ax WiFi 模块

- 支持 IEEE 802.11a/b/g/n/ax

- 支持双频段 (2.4/5 GHz)

- 支持 WiFi6 802.11ax (2.4Gbps)

- 2个天线可支持2（发射）x2（接收）分集技术

- 支持 Bluetooth 5.0+ 高速 Class II

- 支持 MU-MIMO

后面板I/O

- 2x天线端口

- 1xPS/2 鼠标 / 键盘端口

- 1xHDMI端口

- 1x 光学 SPDIF 输出端口

- 1 x USB 3.2 Gen2 A 类型端口 (10 Gb/s)（支持 ESD 保护）

- 1 x USB 3.2 Gen2 C 类型端口 (10 Gb/s)（支持 ESD 保护）

- 6 x USB 3.2 Gen1 端口 (支持 ESD 保护)

* USB3_5_6 端口支持超级 USB 电源。

* 在 USB3_5_6 端口上不支持 ACPI 唤醒功能。

- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

- 1x清除 CMOS按钮

- 1 x BIOS 回闪按钮

- 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风 （金色音频插孔）

存储

- 8 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和 RAID 10)、NCQ、AHCI 和热插拔

- 1 x 超级 M.2 Socket (M2_1)，支持 M Key 类型 2242/2260/2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）（Matisse）或 Gen3 x4 (32 Gb/s) （Pinnacle Ridge 和 Picasso）*

• 1 x 超级 M.2 Socket (M2_2)，支持 M Key 类型 2260/2280 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）*
• 1 x 超级 M.2 Socket (M2_3)，支持 M Key 类型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）*
  * 如果 M2_3 被占用，PCIE5 槽将被禁用。
  * 支持 NVMe SSD 用作启动盘
  * 支持华擎 U.2 套件

接口

- 1x SPI TPM 接脚

- 1x电源 LED和扬声器接脚

- 1 x AMD 风扇 LED 接脚

* AMD 风扇 LED 接脚兼容普通 RGB LED 灯条。

* AMD 风扇 LED 接脚支持最大负载为 3A (36W)、最大长度为 2.5 米的 LED 灯条。

- 1 x RGB LED 接头

* 总共支持最高 12V/3A, 36W LED 灯条

- 1x 可寻址 LED 接脚

* 总共支持最高 5V/3A, 15W LED 灯条

- 1xCPU风扇接口(4针)

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

- 1 x CPU/ 水泵风扇接口（4 针）（智能风扇速度控制）

* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

4 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制）

* 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、

CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

- 1x24针ATX电源接口（高密度电源接口）

- 1x8针12V电源接口（高密度电源接口）

- 1x4针12V电源接口（高密度电源接口）

- 1x前面板音频接口(15μ金色音频接口)

- 1 x AMD LED 风扇 USB 接脚

- 1 x Thunderbolt AIC 接口 (5 针) (仅支持 Thunderbolt AIC 卡)

- 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）

- 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）

- 1x前面板C类型USB3.2Gen2接脚(支持ESD保护)

- 1 x Dr. Debug（调试工具），带 LED

	1x电源按钮,带LED1x重置按钮,带LED1x清除 CMOS按钮
BIOS 功能特点	AMI UEFI Legal BIOS,支持 GUI支持“即插即用”ACPI 5.1兼容唤醒事件支持免跳线(jumperfree)支持 SMBIOS 2.3CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM VDDCR_SOC、+1.8V、VDDP、电压多次调整
硬件监控	温度感测:CPU、CPU/水泵、机箱、机箱/水泵风扇风扇转速计:CPU、CPU/水泵、机箱、机箱/水泵风扇静音风扇(根据CPU温度自动调整机箱风扇速度):CPU、CPU/水泵、机箱、机箱/水泵风扇风扇多种速度控制:CPU、CPU/水泵、机箱、机箱/水泵风扇电压监控:+12V、+5V、+3.3V、CPU Vcore、CPU VD-DCR_SOC、DRAM、VPPM、PREM VDDCR_SOC、+1.8V、VDDP
操作系统	Microsoft® Windows® 10 64-bit
认证	FCC、CEErP/EuP 支持(需要支持 ErP/EuP 的电源)

*有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRCMOS1)

(见第 1 页，第 23 个)

2针跳线

短接 : 清除 CMOS

开路 : 默认

CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。

清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9 针 PANEL1)

(见第1页，第20个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源按钮）：

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET（重置按钮）：

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。

PLED（系统电源 LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 和扬声器接脚 (7 针 SPK_PLED1)

(见第 1 页，第 26 个)

请将机箱电源 LED 和机箱扬声器连接到此接脚。

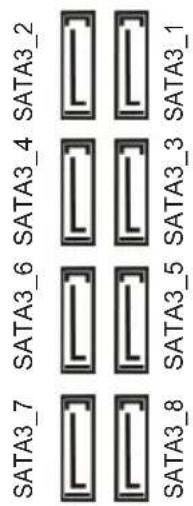

串行 ATA3 接口

(SATA3_1_2:

见第 1 页，第 15 个）

(SATA3_3_4:

参见 p.1 第 16 项)

(SATA3_5_6:

见第 1 页，第 17 个）

(SATA3_7_8:

见第 1 页，第 18 个）

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

这八个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

AMD LED 风扇 USB 接脚

(4 针 USB_5)

(见第 1 页，第 11 个)

此接脚用于连接 AMD SR3 散热器上的 USB 接口。

USB 2.0 接脚

(9针USB_1_2)

(见第 1 页，第 24 个)

(9针USB_3_4)

(见第 1 页，第 25 个)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

此主板上有 2 个接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.2 Gen1 接脚

(19针USB3_7_8)

(见第 1 页，第 9 个)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

此主板上有 1 个接脚。此 USB 3.2 Gen1 接脚可以支持两个端口。

前面板类型 C USB 3.2

Gen2 接脚

(20针 F_USB31_TC_1)

(见第 1 页，第 13 个)

USB Type-C Cable

此主板上有一个前面板类型 C USB 3.2 Gen2 接脚。此接脚用于连接 USB 3.2 Gen2 模块以获得附加 USB 3.2 Gen2 端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第 1 页，第 31 个)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R- MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN(MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱水泵风扇接口

(4针 CHA_FAN1/WP)

(见第1页，第10个)

此主板提供四个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。

(4针 CHA_FAN2/WP)

(见第1页，第27个)

(4针 CHA_FAN3/WP)

(见第1页，第3个)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4针 CHA_FAN4/WP)

(见第1页，第14个)

CPU风扇接口(4针CPU_FAN1)(见第1页,第5个)		此主板提供4针CPU风扇(静音风扇)接口。如果您打算连接3针CPU风扇,请将它连接到针脚1-3°
CPU水泵风扇接口(4针CPU_FAN2/WP)(见第1页,第4个)		此主板提供4针水冷风扇接口。如果您打算连接3针CPU水冷风扇,请将它连接到针脚1-3°
ATX电源接口(24针ATXPWR1)(见第1页,第8个)		此主板提供24针ATX电源接口。要使用20针ATX电源,请沿针脚1和针脚13插接它。
ATX 12V电源接口(8针ATX12V1)(见第1页,第1个)		此主板提供8针ATX 12V电源接口。要使用4针ATX电源,请沿针脚1和针脚5插接它。*警告:请确保连接的电源线用于CPU而非图形卡。请勿将PCIe电源线插接到此接口。
ATX 12V电源接口(4针ATX12V2)(见第1页,第2个)		请将ATX 12V电源连接到此接口。*电源插头只能从一个方向插入此接口。

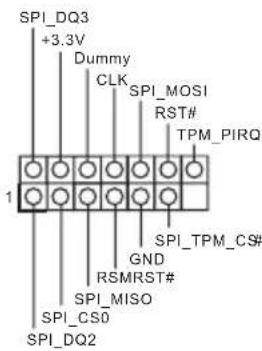

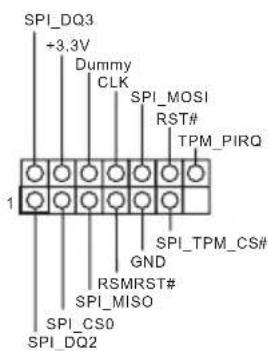

SPI TPM 接脚

(13 针 SPI_TPM_J1)

(见第 1 页，第 32 个)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CSD SPI_DQ2

此接口支持 SPI Trusted Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

Thunderbolt AIC 接口

(5-针 TB1)

(见第 1 页，第 30 个)

请利用 GPIO 线将

Thunderbolt“扩展卡 (AIC) 连接到 Thunderbolt AIC 接口。

* 请安装 Thunderbolt™ AIC 卡到 PCIE5（默认插槽）。

AMD 风扇 LED 接脚

(4 针 AMD_FAN_LED1)

(见第 1 页，第 12 个)

AMD 风扇 LED 接脚用于连接 AMD 散热器附带的 RGB LED

延长线。连接线缆可以让用户选择不同的 LED 灯光效果。

* AMD 风扇 LED 接脚兼容普通 RGB LED 灯条。

注意：风扇 LED 线安装方向切勿错误，否则，线缆会损坏。

RGB LED 接脚

(4 针 RGB_HEADER1)

(见第 1 页，第 28 个)

此 RGB 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。

* 请参考第 54 页了解这个接脚的详情。

可寻址LED接脚

(3针ADDR_LED1)

(见第 1 页，第 29 个)

此接脚用于连接可寻址 LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：必须以正确的方向安装可寻址 LED 线，否则会损坏线缆。

* 请参考第 55 页了解这个接脚的详情。

1.5 智能开关

此主板配有 4 个智能开关：电源按钮、重置按钮、清除 CMOS 按钮和 BIOS 回闪开关，允许用户快速开启 / 关闭系统、重置系统、清除 CMOS 值或刷新 BIOS。

电源按钮

(PWRBTN)

(见第 1 页，第 21 个)

清除 CMOS 按钮允许用户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后，才能使用此功能。

BIOS 回闪按钮 (BIOS_FB1)

(见第 3 页，第 17 个)

BIOS 回闪开关允许用户刷新 BIOS。

ASRock BIOS 回闪功能可以在不打开系统（甚至 CPU）电源的情况下更新 BIOS。

要使用 USB BIOS 回闪功能，请执行以下步骤。

1. 从 ASRock 网站下载最新 BIOS 文件：http://www.asrock.com。
2. 将 BIOS 文件复制到 USB 闪存盘。请确保 USB 闪存盘的文件系统必须为 FAT32。
3. 从压缩文件中解压出 BIOS 文件。
4. 将文件重命名为 “creative.rom” 并将其保存到 X: USB 闪存盘根目录。
5. 将 24 针电源接口插接到主板。然后打开电源的交流开关。

* 不需要打开系统电源。

1. 然后将 USB 驱动插入 USB BIOS 回闪端口。
2. 按住 BIOS 回闪开关三秒钟左右。然后 LED 开始闪烁。
3. 等待 LED 停止闪烁，说明此事 BIOS 闪存已完成。

* 如果 LED 指示灯变为绿色常亮状态，说明 BIOS 回闪未正确执行。请确保将 USB 盘插接到 USB BIOS 回闪端口。

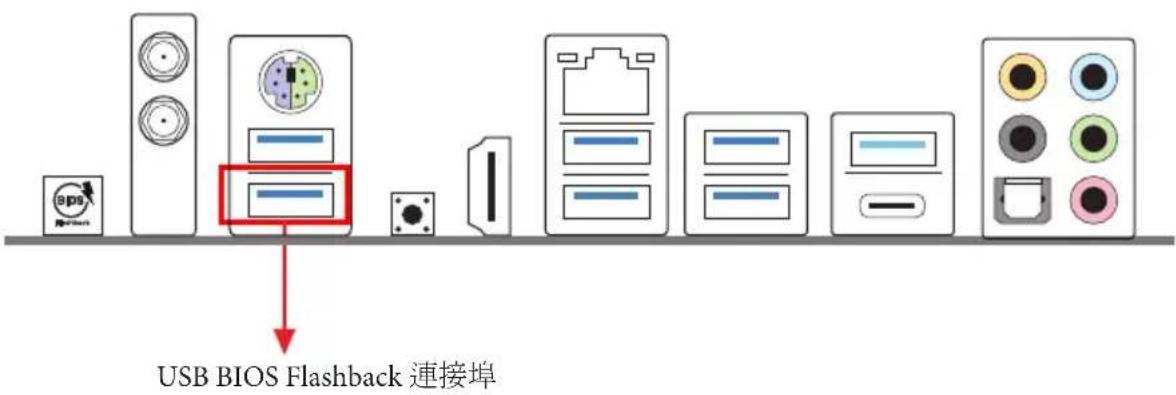

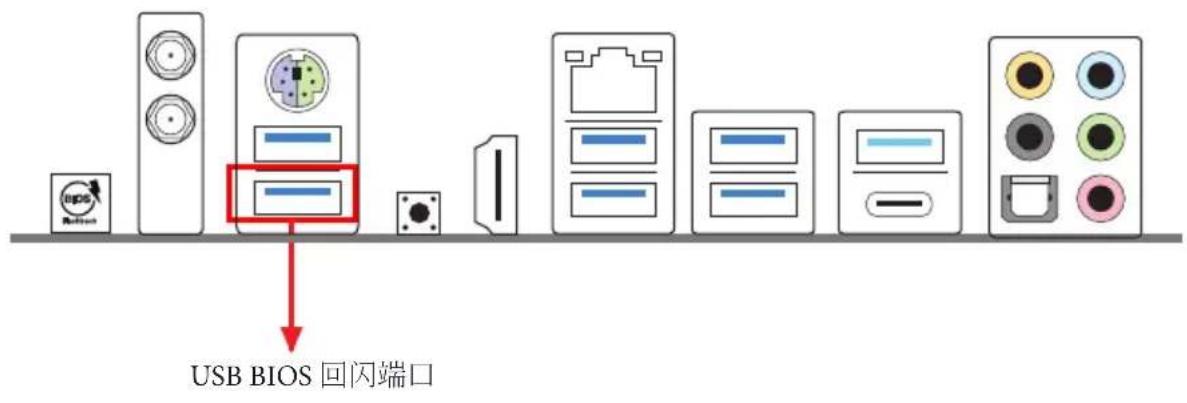

USB BIOS 回闪端口

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X570 Taichi 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com.

1.1 包装内容

• 華擎 X570 Taichi 主機板（ATX 尺寸）
• 華擎 X570 Taichi 快速安裝指南
• 華擎 X570 Taichi 支援光碟
• 4 x Serial ATA (SATA) 資料纜線（選用）
• 1x華擎SLI_HB_Bridge_2S卡（選用）
• 1 x ASRock WiFi 2.4/5 GHz 天線
• 1 x ASRock 螺絲起子（選用）
• 3 x 螺絲（適用於 M.2 插座）（選用）
• 2 x 銅柱（適用於 M.2 插座）（選用）

1.2 規格

平台	ATX尺寸2oz銅製PCB
CPU	支援AMD AM4 socket RyzenTM 2000及3000系列處理器(Summit Ridge)Intersil Digital PWM14電源相位設計支援華擎Hyper BCLK引擎II
晶片組	AMD X570
記憶體	雙通道DDR4記憶體技術4x DDR4 DIMM插槽AMD Ryzen系列CPU (Matisse)支援DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC &非ECC、無緩衝記憶體*AMD Ryzen系列CPU (Pinnacle Ridge)支援DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC &非ECC、無緩衝記憶體*AMD Ryzen系列CPU (Picasso)支援DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133非ECC、無緩衝記憶體*若使用Ryzen系列CPU (Picasso),僅PRO CPU支援ECC。*如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/) *關於DDR4 UDIMM最高頻率支援,請參閱第26頁。最大系統記憶體容量:128GB15μ特厚鍍金插槽
擴充插槽	AMD Ryzen系列CPU (Matisse)3x PCI Express 4.0 x16插槽(PCIE1/PCIE3/PCIE5:單x16(PCIE1);雙x8(PCIE1)/x8(PCIE3);三x8(PCIE1)/x8(PCIE3)/x4(PCIE5))*AMD Ryzen系列CPU (Pinnacle Ridge)3x PCI Express x16插槽(PCIE1/PCIE3/PCIE5:單Gen3x16(PCIE1);雙Gen3x8(PCIE1)/Gen3x8(PCIE3);三Gen3x8(PCIE1)/Gen3x8(PCIE3)/Gen4x4(PCIE5))*AMD Ryzen系列CPU (Picasso)1x PCI Express 3.0 x16插槽(單x8(PCIE1))*1x PCI Express 4.0 x16插槽(單x8(PCIE5))*支援NVMe SSD作為開機磁碟

2 x PCI Express 4.0 x1 插槽

- 支援 AMD Quad CrossFireX ^TM 、3-Way CrossFireX ^TM 及 CrossFireX ^TM

- 支援 NVIDIA ^ Quad SLI ^TM 及 SLI ^TM^**

- 支援 NVIDIA® NVLink™ 搭配雙 NVIDIA® GeForce® RTX 系列顯示卡 **

** NVIDIA NVLink Bridge 未隨附於套件。如有需要，請向 NVIDIA* 購買。

** 僅 Ryzen 系列 CPU (Pinnacle Ridge) 支援此功能。

- 1 x 垂直 M.2 插座 (Key E)，搭售 WiFi-802.11ax 模組（在後置 I/O 上）

- VGA PCIe 插槽採用 15 金接點 (PCIE1)

顯示卡

- 整合式 AMD Radeon ^TM Vega Series Graphics 內建於 Ryzen 系列 APU*

* 實際支援可能隨 CPU 改變

- DirectX 12、Pixel Shader 5.0

- 預設共用記憶體 2GB。最大共用記憶體達 16GB。

* 最大共用記憶體 16GB 需要安裝 32GB 系統記憶體。

- 最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.0

- 支援使用 HDMI 2.0 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

- 使用 HDMI 2.0 支援 HDR (高動態範圍)

- 支援含 HDMI 2.0 連接埠的 HDCP 2.2

- 支援使用 HDMI 2.0 連接埠進行 4K Ultra HD (UHD) 播放

- 支援 Microsoft PlayReady®

音訊

- 7.1 CH HD 音訊含內容保護（Realtek ALC1220 音訊轉碼器）功能

- 高階藍光音訊支援

- 支援突波保護

- Nichicon Fine Gold 系列音響級電容

- 120dB SNR DAC 及差動放大器

- 適用前面板音訊接頭的 NE5532 Premium Headset Amplifie （支援最高可達 600 Ohm 的耳機）

- 純電源輸入

- 直驅技術

	- PCB 隔離遮蔽- 線路輸出埠的阻抗感應- 適用左/右音訊聲道的獨立 PCB 層- 金色音訊插孔- 15 μ 特厚鍍金音訊接頭• 支援 DTS Connect
LAN	Gigabit LAN 10/100/1000 Mb/sGigaLAN Intel® I211AT支援網路喚醒支援雷擊/靜電保護支援 802.3az FEE 節能乙太網路支援 PXE
無線 LAN	Intel® 802.11ax WiFi 模組支援 IEEE 802.11a/b/g/n/ax支援雙頻 (2.4/5 GHz)支援 WiFi6 802.11ax (2.4Gbps)2 天線支援 2(傳送)x 2(接收)分集技術支援 Bluetooth 5.0 + 高速級別 II支援 MU-MIMO
後面板 I/O	2 x 天線連接埠1 x PS/2 滑鼠/鍵盤連接埠1 x HDMI 連接埠1 x 光纖 SPDIF 輸出連接埠1 x USB 3.2 Gen2 A 類型連接埠 (10 Gb/s)(支援靜電保護)1 x USB 3.2 Gen2 C 類型連接埠 (10 Gb/s)(支援靜電保護)6 x USB 3.2 Gen1 連接埠(支援靜電保護)* USB3_5_6 連接埠支援 Ultra USB 電源。* USB3_5_6 連接埠不支援 ACPI 喚醒功能。1 x RJ-45 LAN 連接埠,含 LED(ACT/LINK LED 及 SPEED LED)1 x 清除 CMOS 按鈕1 x BIOS Flashback 按鈕HD 音訊插孔:後置喇叭/中置/低音/線路輸入/前置喇叭/麥克風(金色音訊插孔)

儲存裝置

• 提供 8 x SATA3 6.0 Gb/s 接頭，支援 RAID（RAID 0、RAID 1、與 RAID 10）、NCQ、AHCI 及熱插拔
• 1 x Hyper M.2 插座 (M2_1)，支援 M Key 型 2242/2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen4x4 (64 Gb/s）（配備 Matisse）或 Gen3x4 (32 Gb/s）（配備 Pinnacle Ridge 及 Picasso）*
• 1 x Hyper M.2 插座 (M2_2)，支援 M Key 型 2260/2280 M.2 PCI Express 模組（最高可達 Gen4x4 (64 Gb/s)）*
• 1 x Hyper M.2 插座 (M2_3)，支援 M Key 型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen4x4 (64 Gb/s)）*
  * 若已佔用 M2_3，將會停用 PCIE5 插槽
  * 支援 NVMe SSD 作為開機磁碟
  * 支持華擎 U.2 套件

接頭

- 1 x SPI TPM 排針

- 1x電源LED及喇叭排針

- 1 x AMD 風扇 LED 排針

* AMD 風扇 LED 排針可與一般 RGB LED 條燈相容。
* AMD 風扇 LED 排針 LED 光條最大支援 3A (36W) 的負載和 2.5 公尺的長度。

- 1 x RGB LED 排針

* 總計最高支援 12V/3A，36W LED 條燈
- 1x 可定址 LED 排針
* 總計最高支援 5V/3A，15W LED 條燈

- 1 x CPU 風扇接頭 (4-pin)

* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
- 1 x CPU／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
* CPU／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。

4 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）

* 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP 和 CHA_FAN4/WP。

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。

Short

Open

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，編號3)

2-pin 跳線

短路：清除 CMOS

開啟：預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。

清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

（請參閱第1頁，編號20）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源按鈕):

連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。

RESET(重設按鈕):

接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此LED會亮起。系統進入S1/S3睡眠狀態時，LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時，LED會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 及喇叭排針 (7-pin SPK_PLED1) （請參閱第 1 頁，編號 26）

請將機殼電源 LED 及機殼喇叭連接至此排針。

Serial ATA3 接頭 (SATA3_1_2: 請參閱第1頁，編號15) (SATA3_3_4: 請參閱第1頁，編號16) (SATA3_5_6: 請參閱第1頁，編號17) (SATA3_7_8: 請參閱第1頁，編號18)

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

這八組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

AMD LED 風扇 USB 排針 (4-pin USB_5) （請參閱第1頁，編號11）

此排針用於連接 AMD SR3 散熱器上的 USB 接頭。

USB 2.0 排針 (9-pin USB_1_2) （請參閱第1頁，編號24） (9-pin USB_3_4) （請參閱第1頁，編號25）

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

本主機板上含有兩組排針。 各 USB 2.0 排針皆可支援兩個連接埠。

USB 3.2 Gen1 排針 (19-pin USB3_7_8) （請參閱第1頁，編號9）

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

前面板 Type C USB 3.2

Gen2 排針

(20-pin F_USB31_TC_1)

（請參閱第1頁，編號13）

USB Type-C Cable

本主機板具有一個前面板

Type C USB 3.2 Gen2 排針。

此排針用於連接 USB 3.2 Gen2

模組，以提供額外的 USB 3.2

Gen2 連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

（請參閱第1頁，編號31）

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼／水冷幫浦風扇接頭

(4-pin CHA_FAN1/WP)

（請參閱第1頁，編號10）

本主機板配備四個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇，請接至 Pin 1-3。

(4-pin CHA_FAN2/WP)

（請參閱第1頁，編號27）

(4-pin CHA_FAN3/WP)

（請參閱第1頁，編號3）

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4-pin CHA_FAN4/WP) （請參閱第1頁，編號14）

CPU 風扇接頭 (4-pin CPU_FAN1) (請參閱第 1 頁，編號 5)

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

CPU／水冷幫浦風扇接頭 (4-pin CPU_FAN2/WP) （請參閱第1頁，編號4）

本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇，請接至 Pin 1-3。

ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 8）

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第1頁，編號1）

本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。

*警告：請確定所連接的電源線為適用於 CPU 而非顯示卡。請勿將 PCIe 電源線插至此接頭。

ATX 12V 電源接頭 (4-pin ATX12V2) （請參閱第1頁，編號2）

SPI TPM 排針 (13-pin SPI_TPM_J1) （請參閱第1頁， 編號 32）

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

請將 ATX 12V 電源接至此接頭。 * 電源插頭僅能以單一方向插入此連接器。

此接頭支援 SPI 信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。

Thunderbolt AIC 接頭 (5-pin TB1) （請參閱第1頁，編號30）

請透過 GPIO 纜線將 Thunderbolt™ 附加介面卡 (AIC) 接至 Thunderbolt AIC 接頭。 * 請安裝 Thunderbolt™ AIC 卡至 PCIE5（預設插槽）。

AMD FAN LED 排針 (4-pin AMD_FAN_LED1) （請參閱第 1 頁，編號 12）

AMD FAN LED 排針用於連接 AMD 散熱器隨附的 RGB LED 延長線。纜線連接允許使用者 選擇各種 LED 照明效果。 * AMD 風扇 LED 排針可與一般 RGB LED 條燈相容。 警告：切勿以錯誤方向安裝 FAN LED 纜線，否則纜線可能 損壞。

RGB LED 排針

(4-pin RGB_HEADER1)

（請參閱第 1 頁，編號 28）

此 RGB 排針用於連接 RGB LED 延長線，可供使用者選擇各種 LED 照明效果。

警告：切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請參閱第 54 頁。

可定址LED排針

(3針ADDR_LED1)

（請參閱第 1 頁，編號 29）

此排針用於連接可讓使用者選擇各種 LED 燈效的可定址 LED 延長線。

警告：切勿以錯誤方向安裝RGB LED纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請參閱第 55 頁。

1.5 智慧型開關

主機板設有四個智慧型開關：電源按鈕、重設按鈕、清除 CMOS 按鈕及 BIOS Flashback 開關，可讓使用者迅速開啟／關閉系統、重設系統、清除 CMOS 值或更新 BIOS。

電源按鈕

(PWRBTN)

（請參閱第1頁，編號21）

電源按鈕可讓使用者迅速開啟／關閉系統。

重設按鈕

(RSTBTN)

（請參閱第1頁，編號22）

重設按鈕可讓使用者迅速重設系統。

清除 CMOS 按鈕

(CLRCBTN1)

（請參閱第3頁，編號14）

(CLRCBTN2)

（請參閱第1頁，編號19）

清除 CMOS 按鈕可讓使用者迅速清除 CMOS 值。

此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。

BIOS Flashback 按鈕

(BIOS_FB1)

(請參閱第3頁，編號17)

BIOS Flashback 開關可讓使用者更新 BIOS。

ASRock BIOS Flashback 功能可讓您無需開啟系統電源，甚至無需 CPU 便可更新 BIOS。

若要使用 USB BIOS Flashback 功能，請執行下列步驟。

1. 從 ASRock 網站下載最新的 BIOS 檔案：http://www.asrock.com。
2. 將 BIOS 檔案複製到 USB 隨身碟。請確定 USB 隨身碟的檔案系統為 FAT32。
3. 從 zip 檔案解壓縮 BIOS 檔案。
4. 將檔案重新命名為「creative.rom」並將其儲存至 X：USB 隨身碟的根目錄。
5. 將 24 pin 電源接頭插至主機板。接著，開啟電源的 AC 開關。

* 無需開啟系統電源。

1. 接著將 USB 隨身碟插入 USB BIOS Flashback 連接埠。

2. 按住 BIOS Flashback 開關約三秒。接著 LED 會開始閃爍。

3. 等到 LED 停止閃爍，表示 BIOS 刷新已經完成。

* 如果 LED 燈亮起綠燈，表示 BIOS Flashback 沒有正常運作。請確定將 USB 隨身碟插入 USB BIOS Flashback 連接埠。

USB BIOS Flashback 連接埠

Spesifikasi

Platform	Bentuk dan Ukuran ATXPCB Tembaga 2oz
CPU	Mendukung prosesor AMD AM4 socket Ryzen ^TM seri 2000 dan 3000Intersil Digital PWMDesain 14 Fase DayaMendukung Mesin ASRock Hyper BCLK II
Chipset	AMD X570
Memori	Teknologi Memori DDR4 Dua Saluran4 x Slot DIMM DDR4CPU seri AMD Ryzen (Matisse) mendukung memori tanpa buffer DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC & non-ECC.*CPU seri AMD Ryzen (Pinnacle Ridge) mendukung DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC & non-ECC,memori tanpa buffer*CPU seri AMD Ryzen (Picasso) mendukung memori tanpa buffer DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 non-ECC** Untuk CPU Seri Ryzen (Picasso), ECC hanya didukung dengan CPU PRO.* Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)* Lihat halaman 26 fatau dukungan frekuensi maksimum DDR4 UDIMM.Kapasitas maksimum memori sistem: 128GB15μ Bidang Kontak Berwarna Emas di Slot DIMM

Slot Ekspansi

CPU Seri AMD Ryzen (Matisse)

- 3 x Slot PCI Express 4.0 x16 (PCIE1/PCIE3/PCIE5: satu pada x16 (PCIE1); dua pada x8 (PCIE1)/x8 (PCIE3); tiga pada x8 (PCIE1)/x8 (PCIE3)/x4 (PCIE5))*
