用户手册 OLED65C6P LG

请查看贴在电视机后盖上的标签，记录电视机的型号和序列号。当需要维修服务时，把电视机的型号和序列号告诉维修站

型号 序列号

制造商（生产者）：乐金电子(中国)有限公司
地址：北京市朝阳区建国门外大街乙12号双子座大厦西塔十九、二十、二十一层A
邮编：100022
生产企业：新谱（广州）电子有限公司
地址：广州高新技术产业开发区科学城新桂一路5号
邮编：510663

快到家乐在心
101 快·乐服务
LG售后400-819-9999

LG OLED TV

有机发光二极管电视机

安全和参考

使用产品前请阅读使用说明并保留备用。

安全说明

请在使用产品前仔细阅读这些安全预防措施。

危险

请勿将电视机和遥控器放置在以下环境中：

• 暴露于阳光直射的位置
  ·浴室等湿度较高的区域
• 任何热源附近，例如烤箱及其它产生热量的设备
• 易于使其暴露在蒸汽或油烟下的橱柜或加湿器附近
• 暴露于风雨中的区域
  ·花瓶等盛水容器附近否则，将可能出现火灾、触电、故障或产品变形等情况。

请勿将产品放置于易积累灰尘的区域。可能会引起火灾。

电源插头是断电设备。插头必须保证容易拔插。

手湿时不要接触电源插头。另外，如果线引脚潮湿或者有灰尘，请使电源插头完全变干或者擦去灰尘过湿可能造成人员触电致死

确保将电源电缆连接到接地电流（不接地的设备除外。）否则可能触电致死或受伤。

完全固定电源电缆。如果电源电缆未完全固定，则产品可能起火。

确保电源线不会触碰加热器等灼热的物体。否则可能导致火灾或触电。

不要让较重的物体或产品本身压到电源线。

否则可能导致火灾或触电。

将建筑物内外之间的天线电缆折弯，以避免雨水流入。

这可能会使产品内部受到雨水损坏，还可能会引发触电事故。

在墙体上安装电视机时，请确保在安装电视机时不要将电源和信号电缆悬挂在电视机的后面。这可能会引发火灾或触电事故。

请勿将过多的电气设备插到单个多插位插座上。否则，可能会由于过热而引发火灾。

不要在产品连接到外部设备时跌落产品。否则，可能造成人身伤害或产品损坏。

将防潮材料包装或乙烯包装置于儿童接触不到的地方。吞咽防潮材料对身体有害。如果意外吞下该材料，请强迫患者呕吐，并到最近医院求诊。另外，乙烯包装可能导致窒息。请将它置于儿童接触不到的地方。

请勿让儿童爬到电视机上或紧紧抓住电视机。

否则，电视机可能掉落，从而造成严重人身伤害。

谨慎处理已用过的电池，以避免儿童吞食。如果儿童吞食电池，请立即就医。

在将电源电缆插头连接至墙壁上的输入端时，请勿将任何金属物体/导体（比如金属筷/刀叉/螺丝刀）插入电源电缆插头与输入墙壁插座之间。另外，不要在电源电缆插入墙上输入端后立即触摸电缆。这可能造成人员触电致死。（取决于型号）

请勿在产品周围放置或存储易燃物质。不小心处理易燃物质将会引发起火/爆炸事故。

请勿将硬币、发卡、筷子或电线等金属物体，或者纸张和火柴等易燃物体留在产品中。必须特别注意小孩可能造成电击、着火或受伤。如果有异物掉入产品，请拔掉电源线并联系服务中心。

不要让水溅到产品上，或使用易燃物质（稀释剂或石油挥发油）擦拭。可能发生起火或触电意外。

不要让产品受到强力冲击，或让任何物体掉到产品中，也不要让任何东西落到屏幕上。可能造成人身伤害或产品损坏。

打雷或闪电的时候不要触碰本产品或天线。

这可能造成人员触电致死。

有燃气泄漏时不要触碰电源插座，应及时打开窗户通风。火星会引发火灾或造成烧伤。

不要自行拆卸、维修或修改产品。可能发生起火或触电意外。

请联系服务中心进行检查、校准或维修。

如果发生以下情况，请立即拔下产品电源插头，并与当地的服务中心联系。

·产品受到电击
·产品受到损坏
- 异物进入产品
·产品冒烟或发出异味否则，这可能会导致触电事故。

如果长时间内无意使用产品，请从产品拔出电源电缆。覆盖的灰尘可能导致起火，或者绝缘恶化会导致漏电、触电或起火。

装置不应暴露于滴水或溅水的地方，并且充有瓦斯等液体的物体也不应放在产品上。

如果有可能会接触油烟或油雾，则请勿将此产品安装在墙上。这可能会损坏产品并导致产品跌落。

如果水或其他物质进入产品（比如AC适配器、电源线、电视机），请断开电源线并立即联系服务中心。否则可能导致火灾或触电。

仅使用由LG Electronics授权许可的AC适配器和电源线。否则，将可能出现火灾、触电、故障或产品变形等情况。

切勿拆卸AC适配器或电源线否则，这可能会导致触电事故。

小心轻放适配器，避免掉落或碰撞冲击可能会损坏适配器。

在不产生无线电波的地方安装产品。

外部天线和电源线之间应具有足够的距离，以免天线掉落时接触电源线这可能会引发电击事故。

请勿将产品安装在不稳定的架子或倾斜的物体表面上等位置。应避免将产品放置在容易振动或无法完全支持产品的位置。否则，产品可能跌落或倾倒，从而导致人身伤害或对产品造成危害。

如果您将电视机安装在架子上，请采取必要措施防止产品倾覆。否则，产品可能掉落，从而造成人身伤害。

如果想要将产品安装到墙体上，请将VESA标准安装接口（可选部件）固定到产品背面。使用壁挂支架（可选部件）安装电视机时，请将其小心固定以避免掉落。

只能使用制造商指定的附件/配件。

安装天线时，请咨询合格的维修人员。否则可能导致火灾或触电。

我们建议您在看电视时，至少保持屏幕对角线尺寸2到7倍的距离。如果长时间看电视，可能会使视力模糊。

只能使用指定类型的电池。否则可能损坏遥控器。

不要将新旧电池混用。否则可能导致电池过热并泄漏。

电池不应暴露在温度过高的环境中。例如，应远离阳光直射、开放式壁炉和电热器。

不要将非充电电池放入充电设备中。

确保遥控器及其感应器之间没有物体。

遥控器的信号可能会被太阳光或其他强光干扰。在这种情况下，请调低室内光线。

连接视频游戏控制台等外部设备时，请确保连接电缆足够长。否则，产品可能跌落，从而导致人身伤害或产品损坏

不要通过在电源插座上拔插电源线的方式打开/关闭产品。（请勿使用电源插头进行开关。）可能会导致机械故障或引发触电事故。

请按照以下安装说明执行操作，以避免产品出现过热现象。

·产品与墙壁之间的距离应大于10厘米。

• 请勿将产品安装在不通风的位置（例如书架上或橱柜中）。

·请勿将产品安装在地毯或垫子上。

• 确保台布或布帘没有阻止通风。否则，可能会引发火灾。

长时间看电视时，注意不要触摸通风口，因为通风口可能温度很高这不会影响产品的运行或性能。

定期检查产品的电源线，如果有迹象显示损坏或恶化，请将其拔下，中断使用产品并通过授权服务机构，用适当的备用部件更换电线。

避免电源插头插针或插孔上堆积灰尘。可能会引起火灾。

不要让电源线受到物理或机械方式的摧残，例如缠绕、扭结、被夹、被门夹或遭踩踏。请特别注意插头、电源插座和电线探出产品的接点。

请确保电源线与电视上的电源插头牢靠连接。（取决于型号）

不要用手或诸如钉子、铅笔或钢笔等利物用力按面板，也不要刮破面板。

避免长时间触摸屏幕或让手指长时间紧贴其上。这样可能导致屏幕画面效果出现某些短暂失真。

清洁产品及其组件时，请先拔下电源插头并使用软布拭擦。用力过大可能会产生划痕或变色。请勿使用水喷洗或用湿布擦拭。不要使用玻璃清洁剂、汽车或工业增亮剂、研磨剂或蜡、苯、酒精等，否则可能会损坏本产品及其面板。除此之外，还可能会引发火灾、触电事故或产品受损（变形、腐蚀或损坏）。

只要本装置连接至交流电源插座，则即使按电源开关关闭装置，装置也不会从交流电源断开。

拔下电缆插头时，请握紧插头然后再将其拔下。

如果电源线内部的线已断开，可能会引发火灾。

移动产品时，请务必先关闭电源然后拔下电源线、天线电缆和所有连接电缆的插头。

电视机或电源线可能受到损坏，这可能会引发火灾或触电事故。

由于产品较重，移动产品或打开产品包装时，请多人配合工作。否则，可能会引起人身伤害。

寻求合格维修人员进行维修。当设备因任何原因损坏，例如电源线或插头损坏、溅到液体或有物体掉入产品、设备暴露于雨中或受潮、无法正常运行或摔落等等，均需要维修。

如果产品冷却到可以触摸，打开时可能出现小“闪烁”。这是正常现象，产品没有问题。

此面板是高达数百万像素的尖端产品。在面板上，您可能会看到大小为1ppm的小黑点和/或彩色亮点（白色、红色、蓝色或绿色）。这不表示出现故障，且不会影响性能和可靠性。

此现象还可能出现在第三方产品中，对此我们不予更换或退款。

您可能发现面板有不同的亮度和颜色，具体取决于观看位置（上/下/左/右）。

由于面板的特性，可能会出现此类情况。这与产品性能不相关，且不属于故障。

长时间在静态图像下显示可能会导致图像残留现象。请避免电视屏幕长时间在静态图像下显示。

产生的声音

“分裂”噪声：观看或关闭电视时，塑料热收缩将因温度和湿度而发出一种分裂噪声。此噪声是需要热变形产品的常见现象。电路蜂鸣/面板嗡嗡声：操作产品提供大量电流的高速开关电路产生的低分贝噪声。它因产品而异。

这种产生的噪声不会影响产品性能和可靠性。

请勿在电视旁使用高压电器（例如，电蚊拍）。这可能引起产品故障。

运行ClearPanelNoise（画面优化）功能时，可能会出现一些水平线。这是正常情况，无需担心。

危险！

请勿将电视机放置在不稳定的位置。电视机可能会跌落，从而造成严重的人身伤害或死亡。许多伤害（特别是对儿童的伤害）可通过以下简单的预防措施加以避免，例如：

-使用电视机制造商推荐的机柜或机架。
-仅使用能够安全支撑电视机的家具。
- 确保电视机未悬置在支撑家具的边缘处。
-如果未将较高家具（例如碗柜或书架）和电视机固定在合适的支架上，请勿将电视机放置在该家具上方。
- 请勿在电视机与支撑家具之间放置任何布料或其他材料。
-告知儿童攀爬家具以触及电视机或其控件的危险。

如果需要保留并重新放置您的现有电视机，则应遵循如上所述的相同注意事项。

符号

表示交流电（AC）。

表示直流电（DC）。

表示Ⅱ类设备。

表示待机。

表示“开”（电源）。

表示危险电压。

观看3D影像（仅限3D型号）

警告

• 监护人不应让孩子在无人监管的情况下观看3D视频。如果孩子感到视觉疲劳、头痛或头昏眼花，监护人应让孩子停止观看视频并适当休息。
• 观看3D视频时，某些人可能会出现不适症状，如头痛、头昏眼花、疲劳或视力模糊。若出现这种情况，请停止观看3D视频并适当休息。
• 如果您长时间观看3D视频，可能会出现视觉疲劳的症状。若出现这种情况，请停止观看3D视频并适当休息。
• 只能使用LG 3D眼镜否则，您可能无法正确观看3D视频。
• 请勿将3D眼镜用作普通眼镜、太阳镜或护目镜。
• 请勿在过高或过低温度下存放3D眼镜。这将引起变形。
• 请勿在步行或四处活动时佩戴3D眼镜。否则可能导致意外或受伤。
• 请小心，勿让3D眼镜边框碰伤眼睛。
• 若您患有光过敏性癫痫、癫痫或心脏病，请勿观看3D内容。

天线隔离器使用方法

（取决于型号）

天线隔离器实物图片：

备注：

1 天线隔离器，放置在包装箱附件袋内。

2 如果机顶盒/墙面接口与天线隔离器不匹配，请自行购买相匹配的转接头。

• 如果不使用机顶盒的用户，无需使用天线隔离器。

如果用户家中的有线信号线是与机顶盒连接，则必须使用提供的天线隔离器。否则可能会引起火灾等危险。

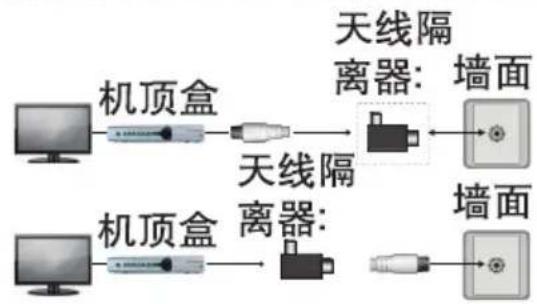

天线隔离器的连接方法参见下图：

正在准备

注意

如果出厂后首次打开电视，初始化电视可能需要几分钟。
- 所示的图像可能与您的电视有所不同。
- 电视的OSD（在屏显示）可能与此手册的显示略有不同。
- 可用菜单和选项可能因您所使用的输入源或产品型号而不同。
- 未来，可能在此电视中添加新功能。
与产品一同提供的附件可能有所不同，具体取决于型号。
- 由于产品功能升级，产品规格或本手册的内容可能变更，恕不另行通知。
为实现最佳连接，HDMI线缆和USB设备的挡板厚度应小于10毫米，宽度应小于18毫米。如果USB电缆或USB记忆棒不适合电视的USB端口，请使用支持USB2.0的延长线。

^*A ≤ 10 毫米

*B≤18毫米

• 建议顾客使用符合HDMI标准的最新版本的HDMI线，部分劣质不符合HDMI标准的HDMI线可能会导致屏幕闪烁或无显示。
• 请使用经过认证的带有HDMI徽标的线缆。
  如果您使用未经认证的HDMI线缆，屏幕可能没有显示或可能发生连接错误。
• 推荐的HDMI线缆类型（3米以内）

-高速HDMI/TM线缆

-带以太网的高速HDMI®/TM线缆

警告

·请勿使用任何未经批准的附件，以确保安全和产品使用寿命。
- 任何因使用未经批准附件造成的损坏或伤害均不在保修范围内。
- 有些型号的屏幕上看起来有一层薄膜。它实际是屏幕的一部分，请勿撕掉。
确保拧干清洁布，拧出布里过多的水或清洁剂。
- 不要将水或清洁剂直接喷到电视屏幕上。
- 擦拭屏幕前，应向清洁布喷上适量的水或清洁剂。

单独购买

为改进质量，单独购买可能会有所变更或修改，恕不另行通知。如欲购买这些附件，请联系您的经销商。这些设备仅适用于特定型号。型号名称或设计可能发生更改，具体取决于产品功能的升级、制造商环境或政策。

（取决于型号）

AN-MR650 动感应遥控器	AG-F***DP 双人游戏眼镜
AN-VC550 智能摄像头	AG-F*** 影院3D眼镜

抬起和移动电视

为防止电视被划伤或损坏并确保安全搬运，当要移动或抬起电视时，请阅读以下注意事项（无论您的电视是何种类型和尺寸）。

• 建议使用原装箱子或包装材料来移动电视。
• 在移动或抬起电视之前，请断开电源线和所有电缆。
• 抬起电视时，屏幕应背对您以免发生损坏。

• 请牢牢抓住电视机框架的顶部和底部。切勿抓住透明部分、扬声器或扬声器格栅区域。

• 搬运大电视时，至少两人工作。

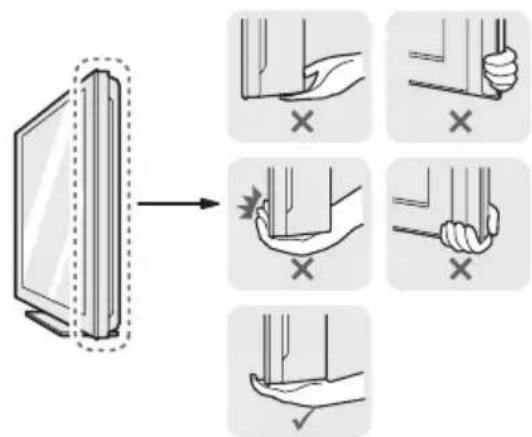

• 当用手搬运电视时，请如下图所示抬起电视。

• 搬运电视时，请不要让电视摇晃或过度振动。
• 搬运电视时，保持电视直立，切勿将电视侧放或者向左或向右倾斜。
• 不要施加过高压力致使框架底盘弯曲/屈曲，这可能导致屏幕损坏。
• 搬运电视时需谨慎，不要损坏凸起按钮。

警告

• 始终避免触摸屏幕，因为这可能会损坏屏幕。
• 请勿通过抓住线扣来移动电视，因为线扣可能破损，并可能发生人身伤害和电视损坏。（取决于型号）

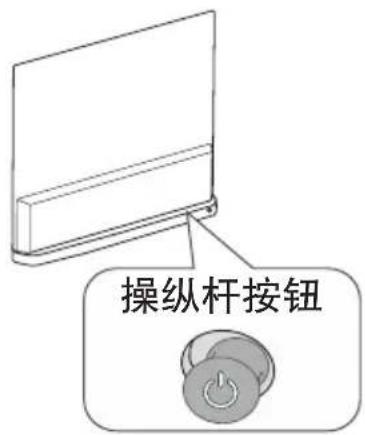

使用按钮

（取决于型号）

您可以简单的操作电视，按下或移动按钮。

[A型]

[B型]

基本功能

		电源开（按下） 电源关（按住）1
		音量控制
		节目控制

1 所有正在运行的应用程序将会关闭，并且任何进行中的录制都将停止。

调整菜单

电视打开时，按一下按钮。按下或移动按钮可调整菜单项。

	关闭电视的电源。
	清除所有屏幕显示并返回观看电视。
	更改输入源。
	访问设置菜单。

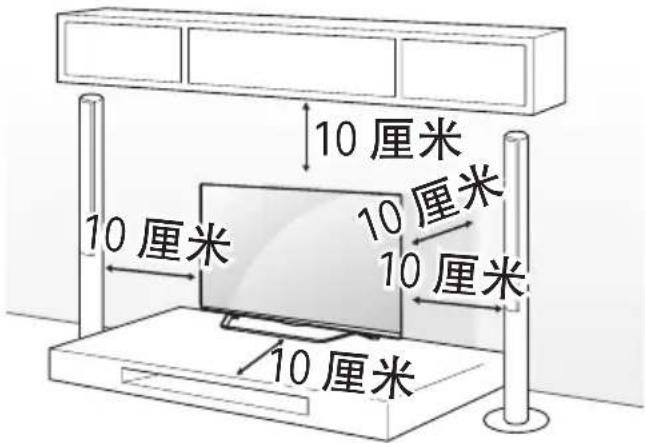

安装到桌面

1抬起电视并将其保持与桌面垂直的位置。

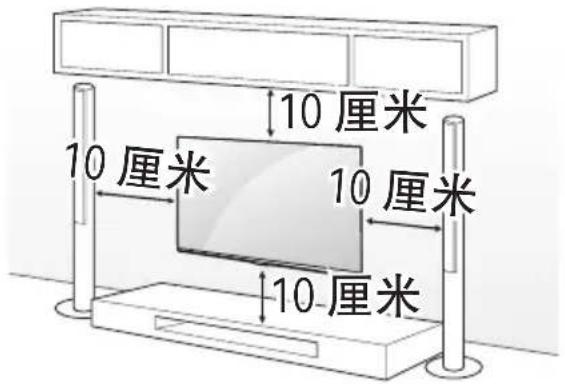

- 与墙壁之间留出10厘米的最小距离以便得到适当通风。

2 将电源线连接至墙上插座。

警告

• 请勿将电视置于热源附近或热源之上，因为这可能引起火灾或其它损坏。

将电视固定到墙壁上

（此功能并非适用于所有型号。）

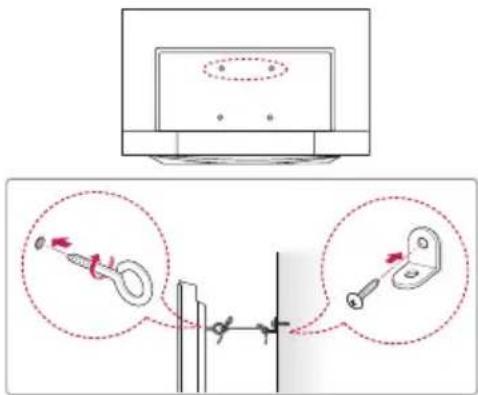

1 在电视背面插入并拧紧环首螺栓或电视支架和螺栓。

如果在环首螺栓位置中插入了螺栓，请先将这些螺栓取出。

2 用螺栓将壁挂支架安装到墙壁上。

使壁挂支架位置与电视后面的环首螺栓的位置匹配。

3 用结实的绳索将环首螺栓和壁挂支架连接起来。确保绳索位于平面的水平方向。

警告

• 确保儿童不要攀爬或攀吊在电视上。

注意

• 使用足以稳固支撑电视的够牢固、够大的平台或柜子。
• 支架、螺栓和绳索均为可选配件。您可以从当地经销商处选购此配件。

安装在墙上

小心地在电视后面安装可选壁挂支架，将壁挂支架安装在与地面垂直的实心墙上。将电视安装至其它建筑材料时，请联系合格的人员。LG建议由合格的专业安装人员进行壁挂安装。

建议使用LG的壁挂支架。LG壁挂支架易于调节或连接电缆。如果未使用LG的壁挂支架，请使用可将设备牢固安装到墙壁的壁挂支架，并有足够的空间连接外部设备。

如果您将使用不可调节的支架，则将此支架固定在墙壁上。首先将电缆连接到电视机上，然后将电视机连接到支架上。

确保使用符合VESA标准的螺钉和挂架。下表中介绍了壁挂套件的标准尺寸。

单独购买（壁挂支架）

型号	OLED55/65C6P OLED65E6P
VESA (A x B)	400 x 200
标准螺钉	M6
螺钉数量	4
壁挂支架	OTW420B
型号	OLED55/65B6P
VESA (A x B)	300 x 200
标准螺钉	M6
螺钉数量	4
壁挂支架	OTW420B

警告

• 将电视安装到墙壁之前，按支架连接的相反顺序操作以卸下支架。

注意

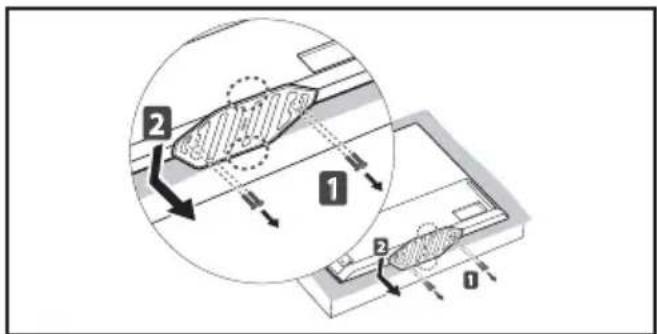

• 要移除支架，请握住支架的顶部和底部，然后边往下摁边往外拉，如下图所示。（仅限 OLED65E6*）

• 要安装壁挂支架，请使用标准装配螺钉将壁挂安装盖安装到产品的底部，如下面的插图中所示。（仅限 OLED65E6*）

随附物品
壁挂安装盖	X2

连接 (通知)

将各种外部设备连接至电视，切换输入模式以选择外部设备。有关外部设备连接的更多信息，请参阅每个设备随附的手册。

可用外部设备包括：HD接收器、DVD播放器、VCR、音频系统、USB存储设备、PC、游戏设备及其它外部设备。

注意

• 外部设备连接可能因型号而不同。
• 无论电视端口顺序如何，将外部设备连接至电视。
• 如果在 DVD 录像机或 VCR 中录制电视节目，确保将电视信号输入电缆通过 DVD 录像机或 VCR 连接至电视。有关录制的更多信息，请参阅所连接的设备随附的手册。
• 有关操作说明，请参阅外部设备的手册。
• 如果将游戏设备连接至电视，请使用游戏设备随附的电缆。
• 在PC模式下，可能存在与分辨率、垂直样式、对比度或亮度有关的干扰。如果存在干扰，请将PC输出更改为其它分辨率，将刷新率更改为其它刷新率，或在“图像”菜单中调整亮度和对比度，直至画面清晰。
• 在PC模式中，视显卡而异，有些分辨率设置可能无法正常工作。
  如果用PC播放超高清内容，视频和音频可能会出现中断或延时，此现象取决于PC的性能
• 某些USB集线器可能无法工作。如果电视未检测到使用USB集线器的USB设备，请将该设备直接连接至电视上的USB输入端口。

天线连接

使用RF电缆（75Ω）将电视连接至墙壁天线插座。

• 使用信号分配器以使用两台以上的电视。
  要在信号差的区域改进画面品质，请购买信号放大器并正确安装。
  ·如果天线安装不正确，请联系您的经销商获取帮助。
  ·天线电缆和转换器均未提供。
• DTV音频编解码器：MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC, DRA.
  ·天线电缆和转换器均不提供
  ·本产品满足保护接地与有线网络天线接口的隔离要求，用户可直接接入有线网络天线。
• 此电视无法直接接收UHD（3840×2160像素）信号，因为相关标准尚未确定。

其它连接

将电视与外部设备建立连接。为获得最佳画质和音效，请使用HDMI电缆连接外部设备和电视。以下电缆LG不提供，须另行购买

注意

• 如果连接至输入端口的设备也支持ULTRA HD Deep Color，则您的图像可能更清晰。但是，如果设备不支持该功能，则该功能可能无法正常运行。在这种情况下，请将设备连接至其他HDMI端口，或将电视的ULTRA HD Deep Color设置更改为“关闭”。

-此功能仅适用于某些支持ULTRA HD Deep Color的型号。

• HDMI音频支持的格式：Dolby Digital（32kHz,44.1kHz,48kHz），DTS（44.1kHz,48kHz），PCM（32kHz,44.1kHz,48kHz,96kHz,192kHz）（取决于型号）

简易遥控器

（取决于型号）

本手册中的描述基于遥控器上的按钮。请仔细阅读本手册。并正确使用电视。

要更换钮扣电池，请使用一枚硬币逆时针转动电池盖。然后，取下电池盖。插入电池（CR2032）时，使 ④ 面朝上并固定。然后，将电池盖放回遥控器上，并顺时针转动以关闭

要取出钮扣电池，请按相反顺序执行安装操作。

警告

• 对于模拟电视，某些遥控器按钮可能无法工作。

请确保使用时将遥控器指向电视遥控感应器。

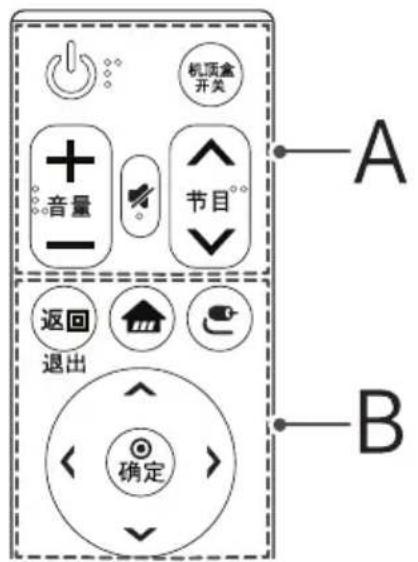

A

（电源）打开或关闭电视。

机顶盒您可通过将机顶盒添加到电视的通用遥控器上来打开或关闭机顶盒。

+音调整音量级别。
（静音）打开或关闭声音。
节阅览保存的节目。

B

返回返回至上一级。

退出清除所有屏幕显示并返回观看电视。

（主页）访问主页菜单。

（输入）更改输入源。

-按住（输入）按钮，显示所有外部输入的列表。

确定选择菜单或选项和确认输入。

导航按钮 一 × 一 × （上/下/左/右）按上/下/左/右按钮可滚动浏览菜单。

电池安装

危险

切勿吞食电池。存在化学灼伤危险。

警告

• 在本设备中使用的电池如果处理不当，可能存在引发火灾或造成化学灼伤的危险。不要给电池充电、拆解电池、焚烧电池或将电池放置于超过 100^ （ 212^ ）的环境。只能更换部件号为CR2032的电池。使用其他型号的电池可能存在火灾或爆炸风险。妥善处置旧电池。不要让儿童接触电池。不要拆解电池或将电池扔入火中。
• [遥控器随附]本产品含有钮扣电池。如果吞食钮扣电池，可能短短2小时内便会导致严重内部灼伤，重则死亡。不要让儿童接触新旧电池。如果电池仓不能关严，请停止使用产品，并且不要让儿童接触产品。如果您认为误吞了电池或将电池放入了身体内的任何部位，请立即就医
• 如果您的指甲很长，切勿使用手指来打开电池盖。否则，您的指甲可能会折断。

动感应遥控器

（取决于型号）

出现消息“动感应遥控器电池电量不足。请更换电池。”时，请更换电池。

要安装电池，请打开电池盖，按照仓内标签的 ④ 和端更换电池（1.5VAA），然后合上电池盖。电池正负极安装错误，可能导致电池爆裂或泄漏，甚至引起火灾，人身伤害，环境污染。请确保使用时将遥控器指向电视遥控感应器。要取出电池，请按相反顺序操作

警告

• 对于模拟电视，某些遥控器按钮可能无法工作。

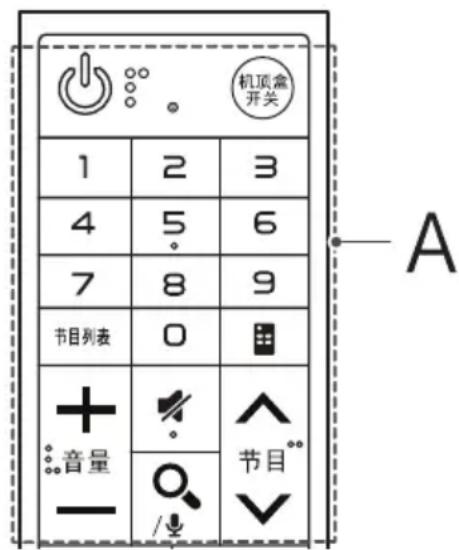

A

（电源）打开或关闭电视。

机顶盒您可通过将机顶盒添加到电视的通用遥控器上来打开或关闭机顶盒。

数字按钮 输入数字。

节目列表访问保存的频道列表。

（屏幕遥控）显示屏幕遥控。

• 访问“万能遥控”菜单。（取决于型号）

十音量一调整音量级别。

（静音）打开或关闭声音。

节目 v 浏览保存的节目。

（搜索）搜索电视节目、电影和其他视频等内容，或者通过在搜索栏中输入文本来执行Web搜索。

^* （语音识别）

（取决于型号）

需要网络连接才能使用语音识别功能。

1 按“语音识别”按钮。
2 当语音显示窗口出现在电视屏幕时，说您想说的话。

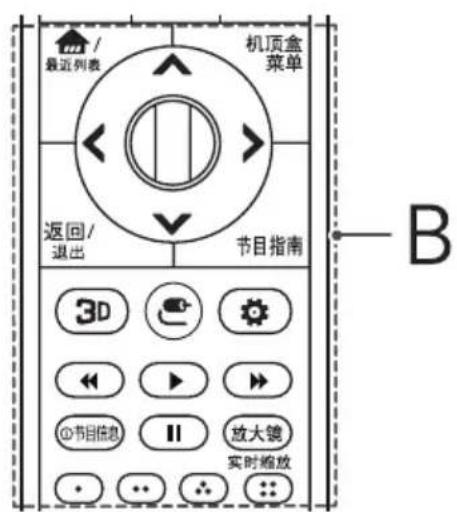

B

（主页）访问主页菜单。

最近列表* 显示以前的历史。

机顶盒 显示机顶盒主菜单。

• 当您不通过机顶盒观看时：显示屏将显示机顶盒屏幕。

如果正在使用指针时按 按钮，指针将会从屏幕中消失，而动感应遥控器将如同普通遥控器那样工作。

要再次在画面上显示指针，请左右摇晃动感应遥控器。

① 滚轮（OK）按滚轮按钮中心可选择菜单。您可以使用滚轮按钮更换节目。

返回返回上一屏幕。

退出* 清除屏幕上的显示并返回至上一观看记录。

节目指南显示节目指南。

3D用于观看3D视频。（仅限3D型号）
（输入）更改输入源。

-按住（输入）按钮，显示所有外部输入的列表。

（快速设置）访问快速设置。

-按住（快速设置）按钮，显示所有设置菜单。

彩色按钮可以获得某些菜单中的特殊功能。

(红色：绿色：黄色：蓝色)

媒体内容控制按钮

① 节目信息 查看当前频道或节目信息和屏幕。

放大镜您可在遥控器所指向的区域放大。

实时缩放* 通过放大所选区域，您可进行全屏观看。

• 要使用此按钮，请按住3秒钟以上。

注册动感应遥控器

如何注册动感应遥控器

要使用动感应遥控器，请首先将其与电视配对。

1 将电池放入动感应遥控器并打开电视。
2 将动感应遥控器对准电视，按遥控器上的①滚轮（OK）。

• 如果电视无法注册动感应遥控器，请将电视电源关闭重新打开后再试。

如何注销动感应遥控器

同时按住返回（主页）

5秒钟，注销动感应遥控器与电视的配对。

• 按住节目指南按钮可让您同时注销并重新注册动感应遥控器。

许可证

不同型号所支持的许可证可能会有所不同。有关许可证的详细信息，请访问www.lg.com。

DOLBY DIGITALPLUS

DOLBY VISION

dtshD

HOMI HIGH-DEFINITION MULTIMEDIAINTERFACE

开源软件提示信息

为取得本产品内搭载的

GPL、LGPL、MPL及其他开源证书下的源代码，请您访问

http://opensource.lge.com

除源代码以外，所有相关的许可条款、免责声明和版权通知均可供下载。

LG Electronics 在收到发送至

[e-mail]的电子邮件请求后，也可以CD-ROM的形式为您提供开源代码，仅收取执行配送的费用（如介质费用、运输费和手续费）。此报价从您购买该产品之日起，三年内有效。

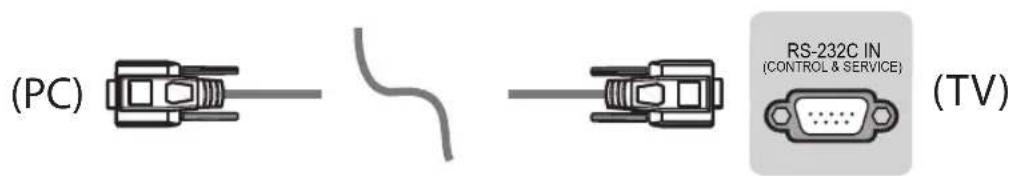

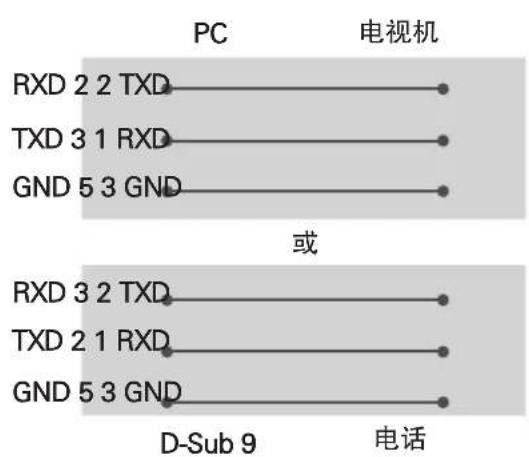

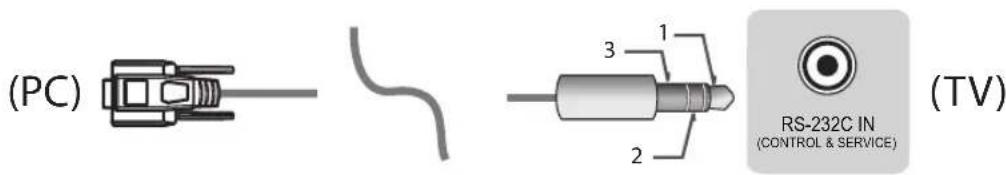

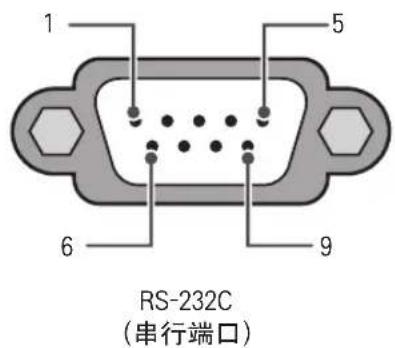

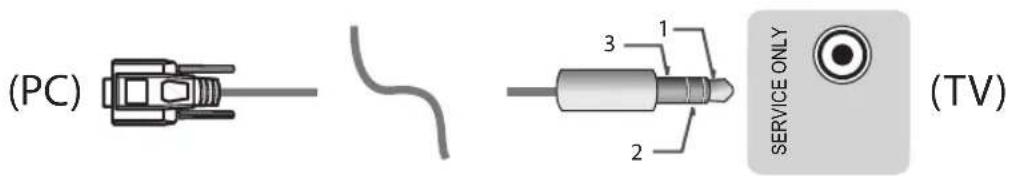

外部控制设备设置

（取决于型号）

要获取外部控制设备设置信息，请访问www.lg.com。

故障排除

使用遥控器无法控制电视。

·检查产品上的遥控感应器，然后重试。
- 检查产品与遥控器之间是否有障碍物。
- 检查电池是否仍正常工作且安装正确（ 至 至）

未显示图像且没有声音。

·检查产品是否打开。
- 检查电源线是否连接至墙上插座。
·连接其它产品，检查是否是墙上插座存在问题。

电视突然关闭。

• 检查电源控制设置。电源可能中断。
• 检查是否在定时器设置中激活了睡眠设置或定时关机功能。
  如果电视打开时没有信号，电视将在处于非活动状态15分钟后自动关闭。

连接至PC（HDMI）时，将会显示“无信号”或“无效格式”。

• 使用遥控器关闭/打开电视机。
• 重新连接 HDMI 电缆。
• 在电视已打开的情况下，重新启动PC。

规格

中

	数字电视 (取决于国家/地区)
电视制式	DTMB, DVB-C
节目覆盖	DTMB:1~62 DVB-C:52.5 MHz ~ 866 MHz
外接天线阻抗	75 Ω
	模拟电视 (取决于国家/地区)
电视制式	PAL D/K, PAL I, NTSC M
节目覆盖	PAL D/K :VHF/UHF 1~62, CATV 1~41 PAL I :VHF/UHF 1~69, CATV 1~47 NTSC M :VHF/UHF 2~78, CATV 1~71
外接天线阻抗	75 Ω

环境条件	工作温度0℃~45℃
	工作湿度低于80%
	储存温度-20℃~60℃
	储存湿度低于85%

OLED55/65C6P, OLED65E6P, OLED55/65B6P

本设备包含型号核准代码(分别)为：CMIIT ID：2015AJ5419的无线电发射模块。

以下规格如有变更，恕不另行通知。

型号项目		OLED55C6P-C	OLED65C6P-C	LED65E6P-C
可视图像对角线最小尺寸		141 cm 165.9 cm	163.8 cm
亮度		≥50 cd/m2	≥50 cd/m2	≥50 cd/m2
对比度*		≥300:1 ≥300:1 ≥300:1
亮度均匀性		≥70% ≥70%	≥70%
白色色度不均匀性,Δμ'v'		≤0.02 ≤0.02 ≤0.02
亮度均匀性与视角的关系		≥50% ≥50%	≥50%
色度与视角的关系	Δμ'	不劣于±0.035 ±0.035		不劣于
	Δv'	不劣于±0.045 ±0.045		不劣于
可视角*	水平	≥120° ≥120°	≥120°
	垂直	≥80° ≥80° ≥80°
运动图像拖尾时间		≤28 ms ≤28 ms	≤28 ms
色域覆盖率		≥32% ≥32%	≥32%
固有分辨率*		3840×2160 3840	×2160 3840×	2160
图像清晰度*		水平≥450,垂直≥450	水平≥450,垂直≥450	水平≥450,垂直≥450
声音输出功率		10 W x 2+10 W x 2	10 W x 2+10 W x 2	10 W x 2+10 W x 2
整机消耗功率		370 W 460 W 430 W
被动待机功率		≤0.50 W ≤0.50 W ≤0.50 W

• 测量方法根据 SJ/T11348-2006《数字电视平板显示器测量方法》。
• 实际能耗取决于使用环境（观看的内容、电视设置等）。

以下规格如有变更，恕不另行通知。

型号 项目		OLED65B6P-C OLED5	5B6P-C
可视图像对角线最小尺寸		166.3 cm 140.9 cm
亮度		≥50 cd/m²	≥50 cd/m²
对比度*		≥300:1 ≥300:1
亮度均匀性		≥70% ≥70%
白色色度不均匀性,Δμ'v'		≤0.02 ≤0.02
亮度均匀性与视角的关系		≥50% ≥50%
色度与视角的关系	Δμ'	不劣于±0.035 ±0.035	不劣于
	Δv'	不劣于±0.045 ±0.045	不劣于
可视角*	水平	≥120° ≥120°
	垂直	≥80° ≥80°
运动图像拖尾时间		≤28 ms ≤28 ms
色域覆盖率		≥32% ≥32%
固有分辨率*		3840 x 2160 3840 x 21	60
图像清晰度*		水平≥450, 垂直≥450	水平≥450, 垂直≥450
声音输出功率		10 W x 2 + 10 W x 2	10 W x 2 + 10 W x 2
整机消耗功率		480 W 360 W
被动待机功率		≤0.50 W ≤0.50 W

• 测量方法根据 SJ/T11348-2006《数字电视平板显示器测量方法》。
• 实际能耗取决于使用环境（观看的内容、电视设置等）。

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。

：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。

× ：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

标记为X的部品以现在的技术尚不能减少有害物质。LG电子正在尽最大的努力开发有害物质减少技术。

“*”表示为可选件，部品依据不同产品和型号

所有在中国销售的电子电气产品必须标有环保使用期限的标识。该标识的环保使用期限是指在正常使用条件如温度、湿度。

产品附件

电池：仅适用于可充电电池

警告

汉语

“接入本设备的有线网络天线必须与保护接地隔离，不然可能会引起着火等危险！”

壮语

"Gij mizsienq vangjloz densen ciephaej bonj gezbi daeuj haenx itdingh aeu caeuq gij ciepdieg baujhoh doxliz, mboujne aiq miz gij yungyiemj dawzfeiz daengj !"

蒙古语

藏语

“到时了却难”到时了却难,“到时了却难”到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,到时了却难,

维吾尔语

备注：有线网络天线接口与保护接地的隔离装置，已经内置在本设备内，用户可以直接连接有线网络天线，无需再进行隔离。

LG

Life's Good

请查看贴在电视机后盖上的标签

记录电视机的型号和序列号。

当需要维修服务时，把电视机的型号和

序列号告诉维修站

型号

序列号

制造商（生产者）：乐金电子(中国)有限公司

地址：北京市朝阳区建国门外大街乙12号双子座大厦西塔

十九、二十、二十一层A

邮编：100022

生产企业：新谱（广州）电子有限公司

地址：广州高新技术产业开发区科学城新桂一路5号

邮编：510663

快到家乐在心

101快乐服务

LG售后 400-819-9999

用户手册

外部控制设备设置

在操作设备之前，请仔细阅读本手册并保留以供将来参考。

键码

• 此功能并非适用于所有型号。

代码(十六进制)	功能	说明	代码(十六进制)	功能	说明
00	CH+, PR+	R/C按钮 53		列表	R/C按钮
01	CH-, PR-	R/C按钮 5B		退出	R/C按钮
02	音量+	R/C按钮 60		PIP(AD)	R/C按钮
03	音量-	R/C按钮 61		蓝色	R/C按钮
06	>(箭头键/向右键)	R/C按钮 63		黄色	R/C按钮
07	>(箭头键/向左键)	R/C按钮 71		绿色	R/C按钮
08	电源	R/C按钮 72		红色	R/C按钮
09	静音	R/C按钮 79		画面比率	R/C按钮
0B	输入	R/C按钮 91		AD(音频描述)	R/C按钮
0E	睡眠	R/C按钮	9E直播菜单 R/C按钮
0F	TV, TV/RAD	R/C按钮	7A用户指南 R/C按钮
10-19	*数字键0-9	R/C按钮	7C主页 R/C按钮
1A	Q.View/回看	R/C按钮	7ESIMPLINK R/C按钮
1E	FAV(喜爱节目)	R/C按钮	8E	▶ (快进)	R/C按钮
20	文本(图文电视)	R/C按钮	8F	▲ (倒转)	R/C按钮
21	T. Opt(图文电视选项)	R/C按钮	AA节目信息 R/C按钮
28	返回(BACK)	R/C按钮	AB节目指南 R/C按钮
30	AV(音频/视频)模式	R/C按钮	B0	▶ (播放)	R/C按钮
39	字幕	R/C按钮	B1■(停止/文件列表) R/C按钮
40	∧(箭头键/光标向上)	R/C按钮	B5最近列表 R/C按钮
41	V(箭头键/光标向下)	R/C按钮	BA II(停止/慢放/暂停) R/C按钮
42	我的应用	R/C按钮	BB英式足球 R/C按钮
43	菜单/设置	R/C按钮	BD ●(录制) R/C按钮
44	确定/Enter	R/C按钮	DC 3D R/C按钮
45	Q.Menu(快捷菜单)	R/C按钮	99AutoConfig(自动调整) R/C按钮
4C	列表,-(仅ATSC)	R/C按钮	9F应用/* R/C按钮
4D画	面模式 R/C按钮 9BTV/PC		R/C按钮
52	声音模式 R/C按钮

• ATSC/ISDB 型号提供键码 4C (0x4C), 使用主/次信道。
  （适用于南韩、日本、北美、拉丁美洲（哥伦比亚除外）的型号）

外部控制设备设置

• 所示的图像可能与您的电视有所不同。

将串行转换器的USB/RS-232C输入插孔连接到外部控制设备（如计算机或A/V控制系统），从外部控制产品的功能。

注：电视控制端口的类型可能因型号系列而异。

• 请谨记不是所有型号都支持此种连接类型。
  *不提供电缆。

USB串行转换器

USB类型

• LGTV支持非LG制造或提供基于PL2303芯片（供应商ID：0x0557，产品ID：0x2008）的USB串行转换器。
• 您可从出售IT支持专业配件的计算机商店购买该USB。

RS232C（带RS-232C电缆）

DE9（9针接口）类型

• 您需购买 RS-232C (DE9, 母接口至母接口类型的 9 针接口) 至 RS-232C 之间所需的线缆, 以实现 PC 和电视之间的连接, 相关说明可见使用手册。

连接接口可能不同于您的电视。

耳机插孔类型

·您需购买耳机插孔与RS-232之间所需的线缆，以实现PC和电视之间的连接，相关说明可见使用手册。
对于其他型号，连接至USB端口。
连接接口可能不同于您的电视。

-或

消费类计算机RS-232C配置

3线配置（非标准）

装置ID

要了解“装置ID”编号，请参阅“实际数据映射”见第6页

1. 按 SETTINGS（设置）以进入主菜单。
2. 按导航按钮滚动至（*General（常规）→About this TV（TV信息）或OPTION（选项），然后按OK（确定）。
3. 按导航按钮滚动至 SET ID（设备ID），并按 OK（确定）。
4. 向左或向右滚动以选择装置ID编号，然后选择CLOSE（关闭）。调整范围为1-99。
5. 完成后，按EXIT（退出）。

*（具体取决于型号）

通信参数

波特率：9600bps（UART）
数据长度：8位
- 奇偶校验：无

• 停止位：1位
• 通信代码：ASCII代码
• 使用交叉（反转）电缆。

命令参考列表

（取决于型号）

	COMMAND1	COMMAND2	DATA (十六进制)		COMMAND1	COMMAND2	DATA (十六进制)
01. 电源*	ka 00 至 01	15. 平衡 kt 00 至 64
02. 画面比率	\( \mathrm{k} \)	C	(第7页)	16. 色温 x u 00 至 64
03. 关闭屏幕	\( \mathrm{k} \)	d	(第7页)	17.ISM 方法(仅限等 离子电视)	jp		(第8页)
04. 音量静音	ke00 至 01	18. 均衡器	jv				(第8页)
05. 音量控制	kf 00 至 64	19. 节能 jc00 至 05
06. 对比度	kg 00 至 64	20. 调谐命	令 ma				(第9页)
07. 亮度	kh 00 至 64			21. 频道 (节目) 增/删(跳台))	mb 00 至 01
08. 颜色	ki00 至 64	22. 按键 mc键码
09. 色彩	kj00 至 64			23. 控制背光,控制 面板灯	mg 00 至 64
10. 清晰度	kk00 至 32	24. 输入选择 (主) x b					(第11页)
11. OSD 选择	kl 00 至 01	25. 3D (仅 限3D型号)	x t				(第11页)
12. 遥控器锁定 模式	km	00 至 01		26. 扩展的 3D (仅限 3D 型号)	X V		(第12页)
13. Treble (高 音)	kr 00 至 64			27. 自动配置 ju			(第12页)
14. Bass (低音)	ks 00 至 64

*注：播放或录制媒体期间，除Power（电源）(ka)和Key（按键）(mc)外，所有命令都不会执行并视为NG。
通过RS232C电缆，电视可以在打开电源或关闭电源状态下传送“ka命令”。但是，通过USB转串口转换器电缆，该命令只能在电视打开的情况下工作。

传输/接收协议

传输

[Command1]：控制电视的第一条命令。（j、k、m或x)

[Command2]：控制电视的第二条命令。

[Set ID]：可在选项菜单中调整 [Set ID] 以选择所需的显示器 ID 号。

电视中的范围调整为1至99。如果[SetID]值选为“0”，则每个连接的装置都可控制。

• [Set ID]在菜单上以十进制表示（1至99），在传输/接收协议上以十六进制表示（0x00至0x63）。

[DATA]：传输命令数据（十六进制）。传送“FF”数据以读取命令的状态。

[Cr] ：回车-ASCII代码‘0x0D’

[ ]：空格-ASCII代码‘0x20’

OK确认

[Command2][ ][Set ID][ ][OK][Data][x]

• 此设置在接收普通数据时基于此格式传输 ACK（确认）。此时，如果数据是数据读取模式，则它指示当前状态数据。如果数据是数据写入模式，则它返回电脑的数据。

错误确认

[Command2][ ][Set ID][ ][NG][Data][x]

• 装置在从不可行功能收到异常数据或通信错误时基于此格式传送 ACK（确认）。

Data 00：非法代码

实际数据映射（十六进制b十进制）

• 当您输入十六进制 [data] 时，请参阅下方的换算表。
• 调频道 (ma) 命令使用双字节十六进制值 ([data]) 来选择频道编号。

00：步骤032：步骤50（装置ID50） FE：步骤254

• 命令可能根据型号和信号的不同而工作不同。

• 电源 (Command: k a)

控制*打开或关闭装置的电源。

Transmission[k][a][ ][Set ID][ ][Data][Cr]

数据00：关机01：*开机

Ack [a][[Set ID][[OK/NG][Data][x]

显示电视是打开电源还是关闭电源*

Transmission [k][a][[Set ID][[FF][Cr]

Ack [a][[Set ID][[OK][Data][x]

• 同样地，如果其他功能根据此格式传输'FF'数据，确认反馈表示有关每个功能的状态。

• 画面比率 (Command: k c)

（主画面大小）

调整画面格式。（主画面格式）

也可以使用Q.MENU（快捷菜单）或PICTURE（画面）菜单中的AspectRatio（画面比率）调整屏幕格式。

Transmission [k][c][[Set ID][[Data][Cr]

Data 01：正常屏幕(4:3) 07：14:9

02：宽屏 （欧洲、哥伦比亚、中东、除南韩和日本以外的亚洲）(16:9)

04：缩放 09：*点对点扫描

05：缩放2 0B：全宽

（除哥伦比亚外的拉 （欧洲、哥伦比亚、中美） 东、除南韩和日本以外的06：由程序设置/ 亚洲)

原始 10至1F：影院模式1至16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

• 使用PC输入，可选择16:9或4:3屏幕画面比率。
• 在 DTV/HDMI/分量模式（高清）下，点对点扫描可用。

• 根据型号，全宽模式的工作方式可能不同，完全支持 DTV，部分支持 ATV、AV。

• 关闭屏幕 (Command: k d)

选择开启/关闭屏幕显示。

Transmission [k][d][[Set ID][[Data][Cr]

Data 00：关闭此功能（画面打开）

关闭视频功能未打开。

01：关闭屏幕功能被打开（画面关闭）
10：开启视频静音

Ack [d][[Set ID][[OK/NG][Data][x]

• 在仅限关闭屏幕功能的情况下，电视将显示在屏显示(OSD)。但在开启关闭屏幕功能的情况下，电视将不显示OSD。

• 音量静音 (Command: k e)

控制音量静音开/关

您也可使用遥控器上的“MUTE（静音）”按钮调整静音。

Transmission [k][e][[Set ID][[Data][Cr]

您也可以通过遥控器上的音量按钮调节音量。

Transmission [k][f][[Set ID][[Data][Cr]

Data最小值：00到最大值：64

Ack[f][[SetID][OK/NG][Data][x]

06.对比度（Command:kg）

调整屏幕对比度。

您也可以在“PICTURE（画面）”菜单中调整对比度。

Transmission [k][g][[Set ID][Data][Cr]

Data最小值：00到最大值：64

Ack [g][[Set ID][[OK/NG][Data][x]

07.亮度（Command:kh）

调整屏幕亮度。

您也可以在“PICTURE（画面）”菜单中调整亮度。

Transmission [k][h][[Set ID][Data][Cr]

Data最小值：00到最大值：64

Ack [h][[Set ID][[OK/NG][Data][x]

1. 颜色 (Command:ki)

调整屏幕Color(Colour）（颜色）。

您也可以在“PICTURE（画面）”菜单中调整颜色。

Transmission [k][i][[Set ID][Data][Cr]

Data最小值：00到最大值：64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. 色彩 (Command: kj)

调整屏幕色彩。

您也可以在“PICTURE（画面）”菜单中调整色彩。

Transmission [k][j][[Set ID][[Data][Cr]

Data红色：00至绿色：64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. 清晰度 (Command: k k)

调整屏幕清晰度。

您也可以在“PICTURE（画面）”菜单中调整清晰度。

Transmission [k][k][[Set ID][[Data][Cr]

Data最小值：00到最大值：32

Ack[k][][SetID][OK/NG][Data][x]

1. OSD 选择 (Command: k I)

远程控制时选择开启/关闭OSD（在屏显示）。

Transmission [k][I][[Set ID][[Data][Cr]

Data 00：OSD 关闭 01：OSD 开启

Ack [1][ ][Set ID][ ][OK/NG][Data][x]

1. 遥控器锁定模式 (Command: km)

锁定显示器的前面板控件和遥控器按键

Transmission [k][m][ ][Set ID][ ][Data][Cr]

打开或关闭主电源后（即拔掉或插上插头后20至30秒），外部控制设备锁定会释放。

• 在待机模式下（关定时器或‘ka’、‘mc’命令关闭直流电源），如果按键锁打开，红外开机键和本地按键不能打开电视。

• 高音 (Command: kr)

调整高音。

您也可以在"AUDIO（音频）"菜单中调整。

Transmission [k][r][[Set ID][[Data][Cr]

Data最小值：00到最大值：64

Ack[r][][SetID][OK/NG][Data][x]

*（具体取决于型号）

1. 低音 (Command: k s)

调整低音。

您也可以在“AUDIO（音频）”菜单中调整。

Transmission[k][s][[SetID][[Data][Cr]

Data最小值：00到最大值：64

Ack[s][[SetID][[OK/NG][Data][x]

• (具体取决于型号)

• 平衡 (Command: k t)

调整平衡。

您也可以在"AUDIO（音频）”菜单中调整平衡。

Transmission [k][t][[Set ID][[Data][Cr]

Data最小值：00到最大值：64

Ack[t][ ][Set ID][ ][OK/NG][Data][x]

1. 色温 (Command: x u)

调整色温。您也可以在“PICTURE（画面）”菜单中调整色温。

Transmission[x][u][[SetID][][Data][Cr]

Data最小值：00到最大值：64

Ack[u][[SetID][[OK/NG][Data][x]

控制ISM方法。也可在OPTION（选项）菜单中调整ISMMethod（ISM方法）。

Transmission [j][p][[Set ID][[Data][Cr]

Data最小值：02：屏幕保护

08：正常

20：刷色

Ack [p][[Set ID][[OK/NG][Data][x]

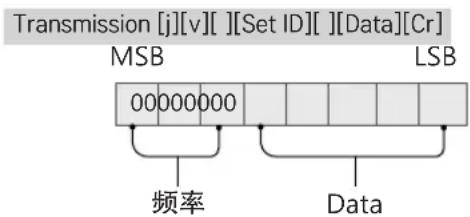

18.均衡器（Command:JV）

调整装置的EQ。

765		频率	43	210				步骤
000		第1频段	00	000				0(十进制)
001		第2频段	00	001				1(十进制)
010		第3频段						...
011		第4频段	1	00	1			19(十进制)
100		第5频段	1	01	01			20(十进制)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

• 这取决于型号，当声音模式为 EQ 可调整值时可调整。

19. 节能模式 (Command: jq)

减少电视的功耗。也可在PICTURE（画面）菜单中调整节能。

Transmission [j][q][[Set ID][Data][Cr]

Data

00：关闭

01：最小

02：中

03：最大

04：自动（适用于LCD电视或LED电视）/智能感应（适用于PDPTV)

05：屏幕关闭

• （取决于型号）

Ack[q][[SetID][[OK/NG][Data][x]

20. 调谐命令 (Command: mA)

*此命令的工作方式可能因型号和信号而异选择频道为以下物理编号

Transmission [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]

• 模拟天线/有线

[Data 00][Data 01]频道数据

Data 00：高字节频道数据

Data 01：低字节频道数据

-10：天线电视（DTV）
-20：天线广播（电台）
-90：有线电视(CADTV)
-a0：有线广播(CA-Radio)

* 谐谐命令示例：

2.调到数字天线（DVB-T）频道01。

SetID = 全部 = 00

Data00和 01 = 频道数据为 1 = 0001

Data 02 = 数字天线电视 = 10

结果 = ma 000010

• 适用于南韩、北美、拉美（哥伦比亚除外）的型号

调谐频道为以下物理/主/次编号

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

数字频道具有“物理”、“主”和“次”频道编号。物理编号是实际数字频道号，主编号是频道应映射到的编号，次编号是子频道。因为ATSC调谐器会自动从主/次编号映射相应的频道，所以在发送数字命令时不要求提供物理编号。

• 模拟天线/有线

Data 00：物理频道编号

-天线(ATV)：02~45（十进制：2~69）
-有线(CATV)：01， 0E 7D （十进制：1，14～125）

[Data 01~04]：主/次频道编号

Data 01 和 02：xx（无关）

Data 03 和 04：xx（无关）

Data 05：输入源（模拟）

-00：天线电视(ATV)
-01：有线电视(CATV)

• 数字天线/有线

Data 00:xx（无关）

[Data 01][Data 02]：主频道编号

Data 01：高字节频道数据

Data02：低字节频道数据

-0001~270F（十进制：1~9999）

[Data03][Data04]：次频道编号

Data 03：高字节频道数据

Data04：低字节频道数据

Data 05：输入源（数字）

-02：天线电视(DTV)-使用物理频道编号
-06：有线电视(CADTV)-使用物理频道编号
-22：天线电视(DTV)-不使用物理频道编号
-26：有线电视(CADTV)-不使用物理频道编号
-46：有线电视(CADTV)-仅使用物理/主频道信道编号（一部分频道）
-66：有线电视(CADTV)-仅使用主频道信道编号（一部分频道）

虽然双字节适用于每个主/次频道数据，但通常会单独使用低位字节（高位字节是0）。

• 调谐命令示例：

• 调到模拟有线 (NTSC) 频道 35。

Set ID = 全部 = 00

Data 00 = 频道数据为 35 = 23

Data01和 02 = 无主编号 = 0000

Data03和 04 = 无次编号 = 0000

Data 05 = 模拟有线电视 = 01

总和 = ma 00230000000001

1. 调到数字天线 (ATSC) 频道 30-3。

SetID = 全部 = 00

Data 01 和 02 = 主编号为 30 = 001E

Data 03 和 04 = 次编号为 3 = 0003

Data 05 = 数字天线电视 = 22

总和 = ma 000001E000322

Ack [a][[Set ID][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

适用于日本型号

• 调谐频道为以下物理/主/次编号。

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

• 数字天线/卫星

数据 00:xx （无关）

[Data01][Data02]：主频道编号

数据01：高字节频道数据

数据02：低字节频道数据

-0001~270F（十进制：1~9999）

[Data 03][Data 04]：次/分支频道编号（卫星无关）

数据03：高字节频道数据

数据04：低字节频道数据

数据05：输入源（数字/卫星适用于日本）

-02：天线电视(DTV)
-07：BS（广播卫星）
-08：CS1（通讯卫星1）
-09：CS2（通讯卫星2）

• 调谐命令示例：

• 调到数字天线(ISDB-T)频道17-1。

SetID = 全部 = 00

Data 03 和 04 = 次编号/分支为 1=0001

Data 05 = 数字天线电视 = 02

总和 = ma 0000011000102

1. 调到 BS (ISDB-BS) 频道 30。

Set ID = 全部 = 00

Data 01 和 02 = 主编号为 30 = 001E

Data03和 04 = 无关 = 0000

Data 05 = 数字 BS TV = 07

总和 = ma 000001E000007

• 此功能随型号不同而不同。

Ack [a][[Set ID][[OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][[Set ID][][NG][Data 00][x]

1. 频道（节目）增/跳台 (Command: m b)

下次要跳过当前频道（节目）。

Transmission [m][b][[Set ID][[Data][Cr]

Data 00：跳台 01：新增

Ack [b][[Set ID][[OK/NG][Data][x]

• 将已保存的频道状态设置/跳过或新增。

• 按键 (Command: m c)

发送红外遥控键码。

Transmission [m][c][[Set ID][][Data][Cr]

数据 键码-第2页。

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. 控制背光 (Command: mg)

适用于LCD电视或LED电视

控制背光。

Transmission [m][g][[Set ID][[Data][Cr]

数据最小值：00到最大值：64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light（控制面板灯）（Command: mg）

• 适用于等离子电视

控制panellight。

Transmission [m][g][[Set ID][[Data][Cr]

数据最小值：00到最大值：64

Ack [g][[Set ID][[OK/NG][Data][x]

1. 输入选择 (Command: x b)

（主画面输入）

选择主画面的输入源。

Transmission[x][b][[SetID][[Data][Cr]

Data

00：DTV

01：CADTV

11:CATV

10:ATV

20：AV或AV1 21：AV2

40 : Component1

41:Component2

60:RGB

90:HDM11

91:HDMI2

92:HDMI3

93:HDMI4

Ack [b][[Set ID][[OK/NG][Data][x]

[Data03]3D效果（3D深度）：最小：00-最大：14 (*通过十六进制代码传送)

• [Data 02]、[Data 03]的作用取决于型号和信号。
• 如果 [Data 00] 为 00（3D 开），则 [Data 03] 无意义。
• 如果 [Data 00] 为 01（3D 关）或 02（3D 转 2D），则 [Data 01]、[Data 02] 和 [Data 03] 无意义。
• 如果 [Data 00] 为 03（2D 转 3D），则 [Data 01] 和 [Data 02] 无意义。
• 如果 [Data 00] 为 00（3D 开）或 03（2D 转 3D），[Data 03] 仅在 3D 模式为手动时有效。
• 广播或视频信号下，所有3D模式选项([Data01])都不可用。

[Data 00] [Data 01] [Data 02] [Data 03]
000 0
01X X
02X X
03X 0

X：无关

Ack[t][[SetID][OK][Data00][Data01][Data02]

[Data03][x]

[t][[Set ID][[NG][Data00][x]

00：调整3D图片
01：3D深度（3D模式仅手动）
02：3D视点
06：3D颜色校正
07：3D声音调节
08：正常图像查看
09：3D模式

[Data 01] 对于由 [Data 00] 确定的每个 3D 选项，它有自己的范围。

1)当 [Data 00]为00时

00：右至左

01：左至右

2)当[Data00]为01、02时

Data 最小：0-最大：14（*通过十六进制代码传送）

数据值范围（0-20）自动转换视点范围 (-10 - +10) （具体取决于型号）

• 仅当3D模式为手动时，此选项才有效。

3)当[Data00]为06、07时

00：关

01：开

4)当[Data00]为08时

00：将经过3D转2D的2D视频转回至3D视频

01：将3D视频转为2D视频，2D转3D的视频除外

• 如果不符合转换条件，则将命令视为NG。

5)当[Data00]为09时

00：标准 01：运动

02：影院 03：极端

04：手动 05：自动

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
[v][ ][Set ID][ ][NG][Data00][x]

调整图片位置，并自动将图像抖动降到最低。它只在RGB(PC)模式中有效。

Transmission [j][u][[Set ID][[Data][Cr]

Data 01：设置

Ack [u][[Set ID][[OK/NG][Data][x]
