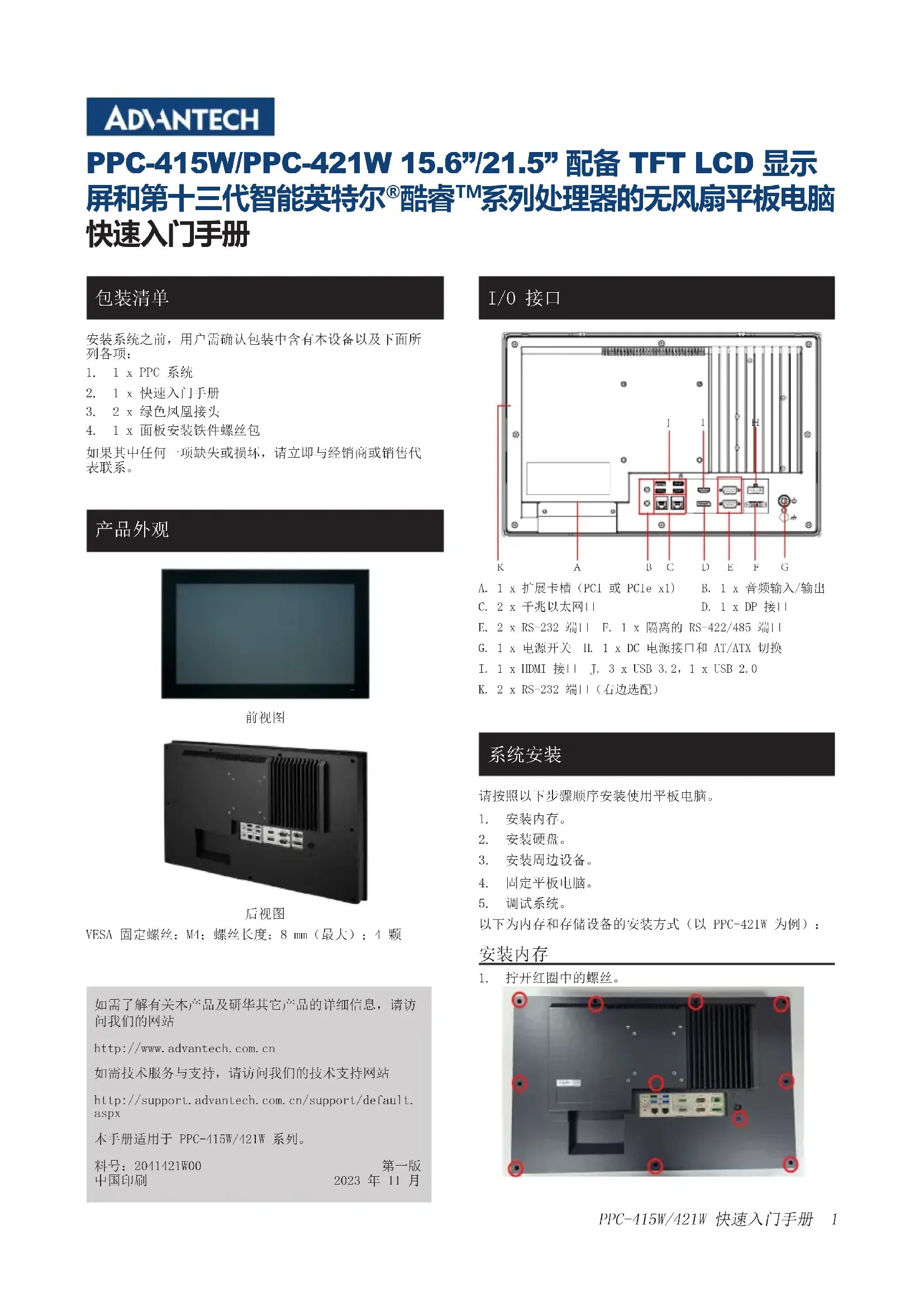

用户手册 PPC415W Advantech

1. 1 x PPC 系统2. 1 x 快速入门手册3. 2 x 绿色凤凰接头4. 1 x 面板安装铁件螺丝包如果其中任何一项缺失或损坏，请立即与经销商或销售代

A. 1 x 扩展卡槽（PCI 或 PCIe x1) B. 1 x 音频输入/输出C. 2 x 千兆以太网口 D. 1 x DP 接口E. 2 x RS-232 端口 F. 1 x 隔离的 RS-422/485 端口G. 1 x 电源开关 H. 1 x DC 电源接口和 AT/ATX 切换I. 1 x HDMI 接口 J. 3 x USB 3.2，1 x USB 2.0K. 2 x RS-232 端口（右边选配）请按照以下步骤顺序安装使用平板电脑。1. 安装内存。2. 安装硬盘。3. 安装周边设备。4. 固定平板电脑。5. 调试系统。以下为内存和存储设备的安装方式（以 PPC-421W 为例）：

如需了解有关本产品及研华其它产品的详细信息，请访问我们的网站 http://www.advantech.com.cn如需技术服务与支持，请访问我们的技术支持网站 http://support.advantech.com.cn/support/default. aspx

本手册适用于 PPC-415W/421W 系列。料号：2041421W00

系统安装2 PPC-415W/421W 快速入门手册

3. 拆除红圈处的螺丝，取下 CPU 散热块。

4. 在如下红色框内插槽位置插入内存条，然后在附件盒中

取出内存和 CPU 的散热泥分别贴在 1 和 2 框处，即可 完成内存的安装，如图所示。

1 2（黑色：2mm x1） 1 2 (黑色：1mm x 2) 安装 SSD

1. 按照安装内存步骤 1-2，打开后盖。

2. 拧开 SSD 铁件的螺丝并取下 SSD 支架。

3. 拆除红圈内的螺丝，取下 VESA 铁件，并翻转。

系统安装（续） 系统安装（续）PPC-415W/421W 快速入门手册 3

4. 从附件盒中取出 4 颗螺丝锁附硬盘。再锁回支

6. 按照拆卸的步骤将机器后盖装回即可。

*注： 消费者若使用电源适配器供电，则应购买配套使用 获得 CCC 认证并满足标准要求的电源适配器，购 买符合 CCC 认证并满足标准要求的电线组件。

系统安装（续）4 PPC-415W/421W 快速入门手册

支持色彩 16.7M 16.7M 可视角度 85 (Left), 85 (Right),85 (Up), 85 (bottom) 89 (Left), 89 (Right), 89 (Up), 89 (Down) 对比度 800 1000 背光灯寿命 50,000 小时 30,000 小时 触摸屏类型 多点触控电容 透光度 88 % ± 2 % 控制器 USB 界面 CPU Intel

Core™ 处理器 i7-1365URE/i5-1345URE/i3-1315URE 内存 2 x SODIMM，最高可达 32 GB DDR5 4800 存储 1 x 2.5" SATA 插槽；1 x M.2 插槽 2 x 2.5" SATA 插槽；1 x M.2 插槽 网络（LAN） 2 x 千兆以太网

5 x 串口：2 x RS-232、1 x RS-422/485、2 x RS-232（右边选配） 4 x USB 3.0 1 x 线路输出，1 x 麦克输入 1 x DB15 VGA 1 x DisplayPort (1.2) 1 x 8bit GPIO (选配)

-20 ~ 60°C (-4 ~ 140°F) 存储温度 -40 ~ 60°F (-40 ~ 140°F) -30 ~ 60°C (-22 ~ 140°F) 相对湿度 95% @ 40°C (非凝结) 冲击 10G 峰值加速度（持续时间 11ms)，符合 IEC 60068-2-27 标准

5 ~ 500Hz，2Grms 搭配 SSD，符合 IEC 60068-2-64 标准 安规及 EMC

• PPC-415W 功耗测试条件: 测试软件 测试配置 测试系统 功率 Burn-in 8.1 Memory: 8G DDR5

• PPC-421W 功耗测试条件: 测试软件 测试配置 测试系统 功率 Burn-in 8.1 Memory: 8G DDR5

安裝系統之前，使用者需確認包裝中含有下面所列各項：1. 1 x PPC 系統2. 1 x 快速入門手冊3. 2 x 綠色鳳凰接頭4. 1 x 面板安裝鐵件螺絲包如果其中任何一項缺失或損壞，請立即與經銷商或銷售代 前面板 後面板VESA 固定螺絲: M4；螺絲長度：8 mm (最大)，4 顆

A. 1 x 擴展卡槽（PCI 或 PCIe x1） B. 1 x 音頻輸入/輸出C. 2 x 千兆以太網口 D. 1 x DP 接口E. 2 x RS-232 端口 F. 1 x 隔離的 RS-422/485 端口G. 1 x 電源開關 H. 1 x DC 電源接口和 AT/ATX 切換I. 1 x HDMI 接口 J. 4 x USB 3.0K. 2 x RS-232 端口（右邊選配）請按照以下步驟順序安裝使用平板電腦。1. 安裝記憶體。2. 安裝硬盤。3. 安裝周邊設備。4. 固定平板電腦。5. 調試系統。以下為記憶體和存儲設備的安裝方式（以 PPC-421W-P75A 為

如需瞭解有關本產品及研華其它產品的詳細資訊，請訪問研華網站 http://www.advantech.com.cn如需技術支援與服務，請訪問研華網站 http://support.advantech.com.cn/support/default. aspx

本手冊適用於 PPC-415W/421W 系列。料號：2041421W00

3. 拆除下圖紅圈處的螺絲，取下 CPU 散熱塊。

4. 在如下紅色框內插槽位置插入記憶體條，然後在附件盒

中取出記憶體和 CPU 的散熱泥分別貼在 1 和 2 框處， 即可完成記憶體的安裝，如圖所示。 1 2（黑色：2mm x 1） 1 2 (黑色：1mm x 2) 安装 SSD

1. 按照安裝內存步驟 1-2，打開後蓋。

2. 擰開 SSD 鐵件的螺絲並取下 SSD 支架。

3. 拆除紅圈內的螺絲，取下VESA 鐵件，並翻轉。

4. 從附件盒中取出 4 顆螺絲鎖附硬碟。再鎖回支架。

6. 按照拆卸的步驟將機器後蓋裝回即可。

1 x 2.5" SATA 插槽 1 x M.2 插槽 2 x 2.5" SATA 插槽 1 x M.2 插槽 網絡 2 x 千兆以太網

5 ~ 500Hz，2Grms 搭配 SSD，符合 IEC 60068-2-64 標準 安規及 EMC 認證

• PPC-415W 功耗測試條件： 測試軟體 測試配置 測試系統 功率 Burn-in 8.1 Memory: 8G DDR5

• PPC-421W 功耗測試條件： 測試軟體 測試配置 測試系統 功率 Burn-in 8.1 Memory: 8G DDR5

為了保護您和您的設備免受傷害或損壞，請遵照以下安全

• 操作設備之前，請務必斷開主機殼電源，以防觸電。不可 在電源接通時接觸CPU卡或其它卡上的任何元件。

• 在更改任何配置之前請斷開電源，以免在您連接跳線或安 裝卡時，瞬間電湧損壞敏感電子元件。 電池、電池組和蓄電池不應作為未分類的生活垃圾處理。 請使用公共收集系統返回和回收，或按照當地法規要求進

設備名稱：電腦 型號(型式)：PPC-415W/421W

3. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。

4. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。

6. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。

7. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。

8. 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。

9. 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。

10. 請注意設備上的所有警告和注意標語。

11. 如果長時間不使用設備，請拔除與電源插座的連結，避免設備被超標的電壓波動損壞。

12. 請不要讓任何液體流入通風口，以免引起火災或者短路。

13. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。

14. 如遇下列情況，請由專業人員來維修：

- 電源線或者插頭損壞； - 設備內部有液體流入； - 設備曾暴露在過於潮濕的環境中使用； - 設備無法正常工作，或您無法通過用戶手冊來使其正常工作； - 設備跌落或者損壞； - 設備有明顯的外觀破損。

15. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 -20 °C/-4 °F 或高於 60 °C/140 °F，否則可能會損壞

16. 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的

同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

19. 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。

20. 本產品於國內裝置使用時，其電源僅限使用機架電源模組所提供直流電源輸入，不得使用交流電源及附加其他電源轉換裝

置提供電源，其電源輸入電壓及電流請依說明書規定使用。

21. 請避免顯示器遭受陽光直射，並遠離強光及其他熱源。若長時間接觸此類環境，顯示器可能會褪色及損壞。

根據 IEC 704-1:1982 的規定，操作員所在位置的聲壓級不可高於 70dB(A)。 免責聲明：該安全指示符合 IEC 704-1 的要求。研華公司對其內容的準確性不承擔任何法律責任。
