40PFH5704 - 电视 PHILIPS - 免费用户手册

用户手册 40PFH5704 PHILIPS

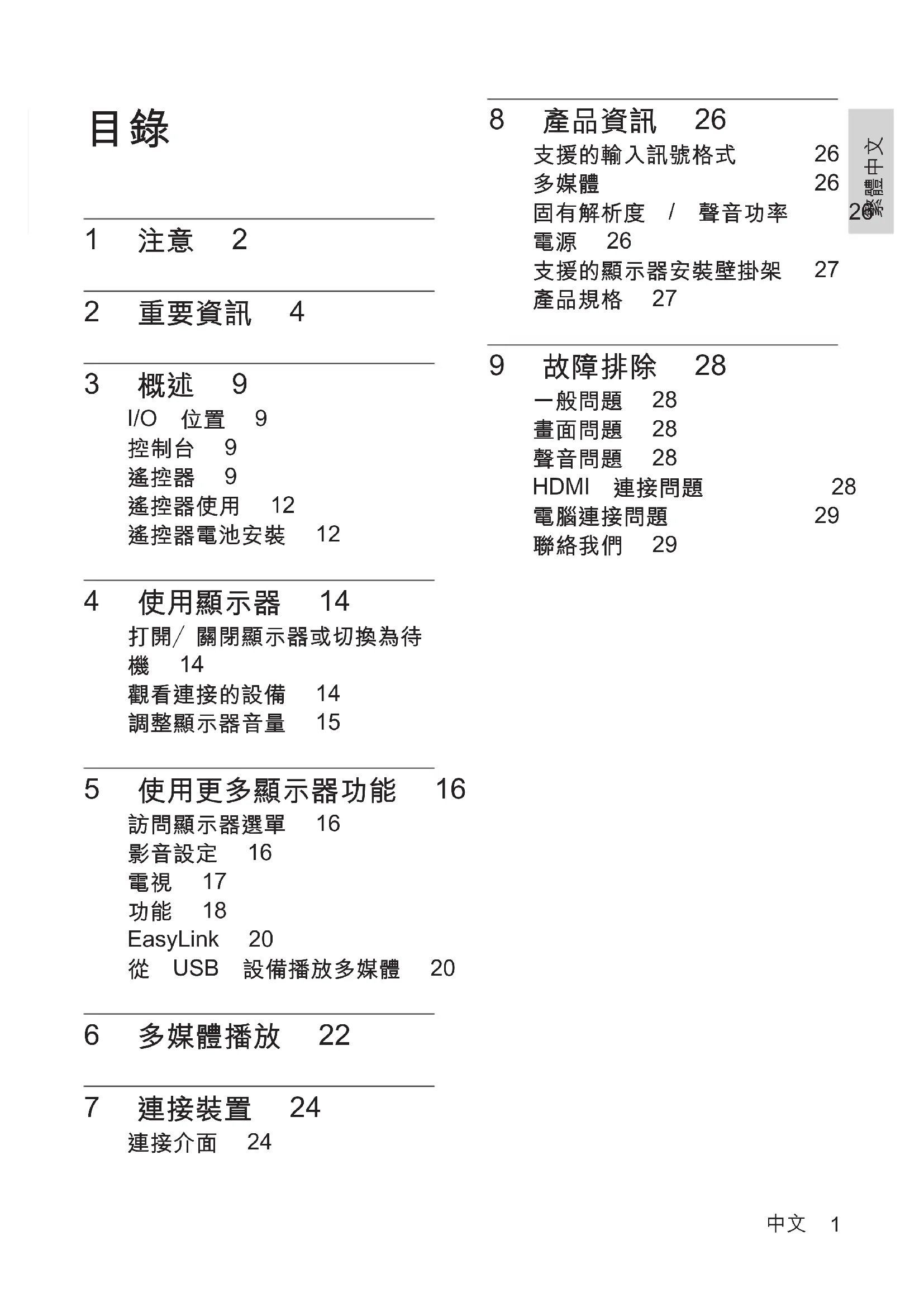

1 注意 2 2 重要資訊 4 3 概述 9 I/O 位置 9 控制台 9 遙控器 9 遙控器使用 12 遙控器電池安裝 12 4 使用顯示器 14 打開／關閉顯示器或切換為待 機 14 觀看連接的設備 14 調整顯示器音量 15 5 使用更多顯示器功能 16 訪問顯示器選單 16 影音設定 16 電視 17 功能 18 EasyLink 20 從 USB 設備播放多媒體 20 6 多媒體播放 22 7 連接裝置 24 連接介面 24 8 產品資訊 26 支援的輸入訊號格式 26 多媒體 26 固有解析度 / 聲音功率 26 電源 26 支援的顯示器安裝壁掛架 27 產品規格 27 9 故障排除 28 一般問題 28 畫面問題 28 聲音問題 28 HDMI 連接問題 28 電腦連接問題 29 聯絡我們 292

規格如有更改，恕不另行通知。各 商標均為 Koninklijke Philips N.V 或其個別擁有者的財產。TP Vision Europe B.V. 保留隨時變更產品的 權利，毋需因應調整早期庫存。 本手冊中的內容適合用於此系統。 如果本產品或其個別元件或程序 的使用目的不在本手冊的指定範圍 內，則必須確保其有效性及適用性。 TP Vision Europe B.V. 保證本手冊 內容本身未侵害任何美國專利。不 做其他明示或暗示保證。對於本文 檔內容中的任何錯誤，以及因本文 檔內容造成的任何問題，TP Vision Europe B.V. 概不負責。報告給 Philips 的錯誤會盡快地套用並公佈 在 Philips 支援網站。

此液晶顯示產品具有高畫質像素。 儘管其有效像素高達 99.999% 或 更高，但螢幕仍可能持續出現黑點 或亮點（紅色、綠色或藍色）。 這 是顯示器的結構屬性（在通用業界 標準之內），並非故障。

用戶不可更換任何元件。請勿打開 或取下顯示器後蓋，暴露出產品 內部結構。必須由 Philips 服務中 心和指定維修服務中心進行維修。 否則所有聲明或暗示的保固都將失

本手冊中明確禁止的任何操作、本 手冊中未建議或授權的任何調整或 裝配步驟均不在保固範圍內。

HDMI 和 HDMI High-Definition Multimedia Interface 等詞彙以及 HDMI 標誌均為 HDMI Licensing LLC 於美國與其他國家之商標或註

Dolby 、杜比、Dolby Audio、杜比 音效和雙 D 符號是杜比實驗室的商

Dolby 、杜比、Dolby Audio、杜比 音效、和雙 D 符號是杜比實驗室的 商標。未公佈的機密作品。版權所 有 1992-2015 杜比實驗室。保留所 有權利。3

1. 使用 30 分鐘請休息 10 分鐘。

2 重要資訊 在使用顯示器之前，請閱讀並理解 所有說明。因未遵守說明而造成的

請勿讓顯示器暴露在雨中或水 中。請勿將花瓶等液體容器放

如果液體潑濺到顯示器或進入 內部，請立即將顯示器的電線 從電源插座拔除。聯絡飛利浦 顯示器客戶服務中心，進行檢

切勿將顯示器、遙控器或電池 暴露在高溫之中。絕對不要讓 它們接近燃燒的蠟燭、火源或 其他熱源，包括陽光直射。

請避免電源插頭遭受外力作用。 電源插頭鬆動可能會導致電弧 作用或火災。當您轉動顯示器 螢幕時，請確認未因此拉緊電

若要切斷顯示器與電源的連接， 請將顯示器的電源插頭拔除。 拔除電源線時，務必從插頭部 位拉起，切莫拉扯纜線。請確 保產品的電源插頭、電源線及 電源插座隨時皆可供方便插拔。

當顯示器旋轉時，請確保電源 線不會變得太緊。如果電源線 變得太緊，插頭便可能會鬆弛

請勿將遙控器或電池暴露在雨 中、水中或過熱的環境中。

請避免電源插頭遭受外力作用。 電源插頭鬆弛可能會導致電弧

重量大於 25 公斤或 55 磅的顯 示器需要兩人才能搬運。

為顯示器加上直支架時，請務 必使用隨附的底座。請確保直 支架能牢固支撐顯示器。請將 顯示器置於可支撐顯示器與直 支架總重量的平坦表面。

以壁掛方式安裝顯示器時，請 務必使用能支撐顯示器重量的 支架。將支架牢牢固定在能支 撐顯示器和支架總重量的牆壁 上。TP Vision Europe B.V. 對 於以不正確的壁掛方式安裝顯 示器而發生意外、損害或毀壞

本產品之部份零件可能包含玻 璃成分。請小心放置以避免人

請確認插座電壓與印在顯示器 背面的數值相符。若兩者的電 壓不符，切勿將顯示器接上該

請勿將顯示器置於容易拉扯的 布料或其他材料所覆蓋的表面。

若要將顯示器置於高度較高的 傢俱（例如書櫃）上，請務必 將傢俱和顯示器都固定在牆壁

此產品 / 遙控器可能含有約硬 幣大小的電池，為避免誤食， 請將電池放於孩童無法接觸的

請勿將顯示器放置於狹窄的空 間。顯示器周圍務必至少預留 4 英吋或 10 釐米的空間，以保 持通風。請確保勿使窗簾或其 他物品遮蓋顯示器的通風孔。

將顯示器連接到電源插座上之 前，請確認插座電壓與印在顯 示器背面的數值一致。如果電 壓不同，切勿將顯示器連接到

如果需要將顯示器搬進儲藏室 收存，請先從顯示器上卸下其 底座。切勿在仍裝上底座的情 況下將顯示器倚背平放。 小心人身傷害、起火或電源線損

為了能夠輕易從電源插座拔除 顯示器的電源線，應始終保持 通道順暢方便接近電源線。

拔除電源線時，務必從插頭部 位拉起，切莫拉扯纜線。

如果顯示器機台在運送過程中 的環境溫度低於 5℃或 41。F， 請在顯示器機台開箱之後等待 一段時間，再將顯示器機台電

在雷暴之前，請切斷顯示器與 電源插座和天線之間的連接。

雷暴期間，切勿觸碰顯示器的 任何部位、電源線或天線電纜。6

在罕見的情況下，視溫度及濕 度而定，( 有些型號的 ) 顯示器 正面玻璃內部可能會發生輕微 的水氣凝結情形。若要預防此 種情況，請勿讓顯示器直接暴 露於陽光、熱源或極度潮濕的 環境中。如果發生水氣凝結現 象，只要讓顯示器運轉幾小時， 此現象便會自行消失。凝結的 水氣不會對顯示器造成損害，

請儘量避免讓螢幕呈現固定影 像。所謂固定影像，就是長時 間停留在螢幕上的影像。例如 螢幕選單、黑色條狀區域和時 間顯示。如果您必須使用固定 影像，請降低螢幕的對比度和

請使用微濕的軟布來清潔顯示 器和外框。請勿使用酒精、化 學藥劑或家用清潔劑等物質清

若有不慎，可能損壞顯示器螢 幕！請勿使用物品觸碰、推擠、

您的產品是使用優質材料和元件所 設計及製造，均可回收和重複使用。

電量耗盡或放電完畢的電池，務必 依各項適用的法令與規定進行回收 或棄置。相關詳盡資訊，請洽您所 在國家的固體廢置物負責單位。 【顯示器廢棄處理方式】 依據環保署規定，顯示器於廢棄時 須經妥善處理，以免對環境造成不 良影響。當您的顯示器要廢棄時， 請依廢棄處理方法處理：

收管理基金管理委員會 , 服務 專線 : 0800-085-717。7

這部顯示器含有開放原始碼軟體， TP Vision Europe B.V. 會依照需求 提供此產品有版權保護的開放原始 碼軟體套相應之完整原始碼複本， 而此類提供需有個別授權。 該項提供的有效期為自購買產品後 算起三年，適用對象為收到此資訊

RoHS 法規要求 設備名稱：PHILIPSLED背光源顯示器

3 概述 恭喜您購買和使用 Philips 產品！ I/O 位置

( 產品外形可能會根據不同型號而 有所差異，請以實際型號為準！）

打開／關閉控制功能表： 在控 制功能表上，當游標顯示在音量、 訊號源時，按此按鈕關閉控制功能 表。 當游標顯示為關機時，按此按 鈕關閉顯示器。操作常用介面時， 此按鈕可用作「確定」按鈕。

可控制多媒體的播放 / 暫停 , 停 止,快速前進, 快速後退等功能。

快速選擇 [16:9]，[ 放大 1]，[ 放 大 2]，[ 自動 ]，[4:3] 等五種比例。

您可以藉由遙控器上的 [ 訊 號來源 ] 鍵切換主畫面的訊 號來源。主畫面切換依序為 : 數位電視 /HDMI1/HDMI2/ 視 頻 /USB。

確認輸入或選擇，在觀看顯示 器時按下可顯示訊號清單。

每種顯示模式下的選單 (OSD MENU) 皆有特有的選項。

切換上一個或下一個頻道。 選擇上一個或下一個選項。

可保持靜音。再次按下或者按 音量 +/- 按鈕，便可恢復原來的

9 數字鍵 按下 0 ～ 9 數字鍵，便可輸入 數字。11

使用遙控器時，按住它靠近顯示器， 並指向遙控器感應器。確保遙控器 和顯示器之間的視線沒有被傢俱、

（產品外形可能會根據不同型號而 有所差異，請以實際型號為準！） ~5m ~30˚

第一次使用顯示器之前，請先在遙 控器上裝入兩個 AAA 電池 ( 隨產 品附上 )。當電池沒電造成遙控器 無法作用時，請更換新的電池。

中，電池的正負極 ( + 和 - ) 要 對齊電池插槽內部的 + 和 - 符

4 使用顯示器 本節介紹基本顯示器操作。

將電源線插入交流電源插座。 » 如果待機LED 指示燈

( 待機 - 開機 )。 » 待機指示燈變為紅色。

為了安全起見，在打雷閃電或 無人照料或長期不使用 LED 液晶顯示器，請從插座上拔下 LED 液晶顯示器的插頭。

雖然顯示器在待機狀態下消耗 的電量不多，但還是會耗電的； 只有拔下電源插頭，本產品方 可完全斷電。如果長時間不使

選擇外部信號源之前，請開啟 外接設備。15

從遙控器選擇訊號來源，在您 的遙控器上按一下 [ 訊號來源 ]

再按一次靜音或按音量 +/- 鍵調整 音量，即可恢復聲音輸出。16

更改畫面和聲音設置以適合您的喜 好。您可以應用預定義的設置，也

1. 按 (Home) 選擇 [ 功能 ] 進

[ 智慧影像模式 ] : 標準 : 標準畫面設置。建議

電影 : 應用有關看電影的設 置，在影院環境中效果最好。 自然 : 增加畫面柔和度。 護眼模式 : 調整顯示器的藍

[ 亮度 ] : 調整暗區域的明暗 細節 ( 所做調整僅能作為個

[ 視頻對比度 ] : 調整亮區域 的明暗細節，( 所做調整僅能 作為個人設定加以儲存 )。

[ 色彩 ] : 調整色彩飽和度 ( 所 做調整僅能作為個人設定加

[ 清晰度 ] : 調整圖像清晰度 ( 所做調整僅能作為個人設定

背光 : 調整螢幕背光強度 ( 當 背光控制值偏低時，開機時 可能看到瞬間白閃。此為正

動態背光 : 背光強度將隨畫 面亮度自動調整 ( 正比 )。17

減少訊號間的音量差異，進 而提供穩定的整體音量，同

1. 按 (Home) 選擇 [ 功能 ] 後

選擇 [ 電視 ] 再按 [OK] 進入選

擇 [ 頻道掃描 ]、[ 頻道編輯 ]。

[ 頻道編輯 ]: 在選單中按 +/- 選定欲編輯的頻道後按 [OK] 即可進入節目編輯。您 可以設定微調或是想要跳過

1. 按下 (Home)。選擇 [ 功能 ]

標準：在高、中、低音各音 域均有平衡出色的音質表現 音樂：增強高音和低音，在 聆聽鋼琴及管弦樂器等演奏 時可表現出清亮透徹的純淨

電影：增強電影音效的輸出 效果，享受家庭影院般的效

人聲：增強人聲頻譜所涵括 的音域表現，適合於收看新

平滑：增強聲音輸出的平滑 度，使聲音輸出更柔和。 個人設定：提供使用者自訂 功能，以優化所有音效參數，

調整低音級別 ( 所做調整僅 能作為個人設定加以儲存 )。

調整高音級別 ( 所做調整僅 能作為個人設定加以儲存 )。18

1. 按 (Home) 選擇 [ 功能 ] 後

選擇 [ 功能 ] 再按 [OK] 進入選

擇 [ 選單語言 ]、[ 螢幕格式 ]、 [ 選單顯示時間 ]、[ 藍畫面 ]、[ 自 動休眠 ]、[ 定時關機 ]、[ 時間 設置 ]、[HDMI 模式 ]、[PVR 檔 案系統 ]、[ 重新設定電視 ]、[ 重 置 ]、[ 軟體版本 ] 的設定項目。

在 [ 功能 ] 選單中按 / 選擇 [ 繁 體中文 ] 或 [English]。按 OK 鍵確

1. 按 (Home) 選擇 [ 功能 ]。

可對下列畫面設置進行配置。 [自動]：自動調整符合訊號

[4:3]：經典的標準格式。 [縮放1]：水準延展為寬屏畫 面格式。 使用此格式時， 畫面的左右兩邊會被部分

在 [ 功能 ] 選單中，按 / 選擇[選

選擇 [ 關 ]、[10 秒 ]、[20 秒 ]、[30 秒 ]、[40 秒 ]、[50 秒 ] 或 [60 秒 ]。

在 [ 功能 ] 選單中，按 / 選擇[藍

進入，按 / 選擇[開] 或 [ 關 ]。當選擇開啟時，無訊號的 時候，螢幕會顯示藍色畫面。19

在 [ 功能 ] 選單中，按 / 選擇[自

[ 關 ]、[30 分鐘 ]、[60 分鐘 ]、[90

在 [ 功能 ] 選單中，按 / 選擇[定

[ 關 ]、[10 分鐘 ]、[20 分鐘 ]、[30 分鐘 ]、[60 分鐘 ]、[90 分鐘 ]、[120 分鐘 ] 或 [180 分鐘 ]。

在 [ 功能 ] 選單中，按 / 選擇[時

日期 / 時間。可直接使用遙控器上 的數字按鍵更改日期 / 時間。 HDMI 模式 在此模式下選擇圖形時不做 Overscan。 ( 不適用於與 PC 訊號的 HDMI 連

PVR 檔案系統 您可以查看檔案系統的訊息，包括 格式 , 時移大小和可用錄製限制。 ( 此功能僅在數位電視狀態下可使

在 [ 功能 ] 選單中，按 / 選擇[重

/ 選擇是 / 否。選擇是後，按 OK 鍵確認恢復所有預設設置。

在 [ 功能 ] 選單中，按 / 選擇[重

進入。按 / 選擇是 / 否。 選擇是後，按 OK 鍵確認恢復默認

在 [ 功能 ] 選單中，按 / 選擇[軟

2. 在 [EasyLink] 選單中，按

選擇 [EasyLink]、[HDMI 2 聲

[EasyLink] 在 [EasyLink] 選單中，按 / 選擇 [Easylink]，按 進入 [HDMI CEC]，再按

關 ] 或 [ 開 ]。HDMI CEC 允 許通過 HDMI 端口連接到顯 示器的設備與顯示器來回通

[HDMI 2 聲音輸出 ] 在 [EasyLink] 選單中，按 / 選擇 [HDMI 2 聲音輸出 ]，

進入，再按 / 選擇[關] 或 [ 開 ] ( 在 EasyLink 被選為 [ 開 ] 的情況下才有 HDMI 2 聲音輸出功能 )。通過 HDMI ARC 的連接，您無需連接其 他的音頻線即可將顯示器的 聲音發送到家庭影音系統。 HDMI ARC 的連接功能會將

援 FAT 或 FAT 32 USB 儲存設

對於不支援 USB 儲存裝置以及 該裝置中的資料損壞或丟失， TP Vision 概不負責。 從連接的 USB 儲存裝置中 觀看照片和播放音樂及影片

文件 (*.txt)，然後按 OK 可以查

/ 閱讀文字檔案內容。 移除 USB 儲存設備

請依照下列步驟移除以預防損 壞 USB 儲存設備。

2. 等待約 5 分鐘後再移除 USB 儲

6 多媒體播放 從 USB 設備播放多媒體 USB 支援的視頻格式： 支援的儲存設備：USB（僅支援

FAT 或 FAT 32 USB 儲存設備）

如果檔案內容、壓縮或編碼不符合標準， 視訊內容有可能無法正常播放，如部份檔 案的規格超出解碼範圍而造成無法播放，

將裝置連接到顯示器之前，請先備份檔案 以防檔受損或資料遺失。對於不支援的 USB 儲存裝置，Philips 不承擔任何責任， 同時，對於該裝置中的資料損壞或遺失也

可能不支援功率較大的 USB 裝置。（超過 0.5A)

連接或使用 USB 裝置時，如果出現功率超 載警告訊息，則可能無法識別此裝置或裝 置可能產生故障。24

7 連接裝置 本節介紹如何連接各式介面的裝

連接 HDMI HDMI 1 / HDMI 2 藍光光碟播放器及其他高解析 度數位裝置中的數位音訊及視

支援的解析度 : HDMI1/2： FHD

到家庭劇院系統及其他數位音 訊系統的數位音訊輸出。 SPDIF25

連接電腦(HDMI、音訊 ) 在將電腦連接到顯示器之前。 請將電腦螢幕的垂直頻率設定 為 60Hz。 在電腦上選擇一個可支援的螢

USB 連接 USB 儲存裝置中的資料輸入。

USB 支援 USB 2.0 裝置。26

8 產品資訊 產品資訊可能會隨時變更，恕不另 行通知。有關詳細產品資訊，請 至以下網站查詢 www.philips.com/ TVsupport

當顯示器遇到不支援的解析度 和垂直頻率 , 會有黑螢幕或螢 幕雪花狀況發生 , 請切換到顯 示器能顯示的解析度及垂直頻

請按照顯示器安裝壁掛架隨 附所有說明操作。TP Vision Europe B.V, 對於因安裝不當而 造成的事故、人身傷害或損失，

保將鎖好壁掛架的顯示器背面 ( 含音箱凸包處 ) 和牆面間至少 保留 2.2 英寸或 5.5 釐米的間

32PHH5704/96 100x100 4xM4 ( 建議長度 8~10mm） 40PFH5704/96 100x100 4xM4 ( 建議長度 8~10mm） 43PFH5704/96 200x100 4xM6 ( 建議長度 10~12mm）

不含腳座的尺寸 ( 寬 ) × ( 高 ) × ( 深 )：

含腳座的尺寸 ( 寬 ) × ( 高 ) ×

不含腳座的尺寸 ( 寬 ) × ( 高 ) × ( 深 )：

含腳座的尺寸 ( 寬 ) × ( 高 ) ×

不含腳座的尺寸 ( 寬 ) × ( 高 ) × ( 深 )：

含腳座的尺寸 ( 寬 ) × ( 高 ) ×

9 故障排除 本節介紹常見問題及其解決辦法

將顯示器選單更改想要的語言。 打開／關閉顯示器到待機狀態時， 聽到顯示器機台箱中發出吱吱聲：

無需執行任何操作。吱吱聲是 顯示器冷卻和預熱時的正常伸 縮所會發出的聲響。不會影響

檢查畫面設定是否正確。 所連裝置的畫面品質差：

檢查畫面設定是否正確。 畫面不適合螢幕，太大或太小：

有些裝置中的畫面訊號可能無 法正確符合螢幕。請檢查該裝

如果檢測不到音訊訊號，則顯 示器會自動關閉音訊輸出 -- 這

檢查聲音設定是否正確。 有畫面，但只有一個喇叭有聲音：

檢查聲音平衡是否設定為中間。 HDMI 連接問題 HDMI 裝置有問題：

請注意，Hdcp ( 高頻寬數位內 容保護）支援可能會延遲顯示 器顯示 HDMI 裝置中內容的時

如果顯示器不識別HDMI裝置， 並且不顯示畫面，請嘗試將訊 號來源從一個裝置切換另一個

如果您無法解決問題，請到以下 網址參考本顯示器的常見問題： www.philips.com/TVsupport 如果問題仍未解決，請聯絡當地 Philips 客戶服務中心。

請勿嘗試自行維修顯示器。這 可能會造成嚴重人身傷害、對 顯示器造成無法挽回的損壞，

聯絡 Philips 客服中心前，請將 顯示器型號及序號記錄起來。 這些號碼印刷在顯示器的後殼 及包裝上。2019 Koninklijke Philips N.V. All rights reserved. Document order number: Philips 和 Philips 盾牌圖形是Koninklijke Philips N.V.的註冊商標， 其使用需遵循Koninklijke Philips N.V.的許可。 製造年份 : 2019 生產國別或地區：Made in China 進口廠商名稱：嘉捷科技企業股份有限公司 進口廠商地址：新北市中和區連城路230號10樓 進口廠商電話：02-7703-3968
