用户手册 CDXS2210S SONY

感謝您惠購 Sony 光碟播放機。 通過以下功能 您可以享受駕駛的樂趣。

您可播放 CD-DA （也可以含有 CD TEXT*）、

CD-R/CD-RW（MP3 檔案也含有 Multi Session

（第 11 頁））和 ATRAC CD （ATRAC3 和

ATRAC3plus 格式 （第 12 頁））。

− 您可以在每一波段 （FM1，FM2，FM3，AM1 和 AM2）上最多儲存 6 個電臺。 − BTM（最佳調諧記憶）功能：本機選擇訊號 強的電臺，並進行儲存。

• CD TEXT 光碟是一種包含光碟名稱、藝術家姓名或曲 目名稱等資訊的 CD-DA。

此説明書解釋了 CDX-S2210X、CDX-S2210S 和

CDX-S2210C 三個裝置的各種功能。 下表說明了三個裝置之間的差別。這些差別也 在各部分予以説明 （舉例：“僅限於 CDX-S2210S”）。 僅限於 CDX-S2210S SonicStage 及其標誌是 Sony Corporation 的

ATRAC、ATRAC3、ATRAC3plus 及其標誌是 Sony Corporation 的商標。 光碟类型 光碟上的標籤 CD-DA MP3 ATRAC CD CDX- S2210X CDX- S2210S CDX- S2210C 卡片式遥控器 RM-X151

顯示項目 ..........................8 重複和隨機播放 ....................8

• 調節均衡曲線－ EQ3 p. 9
• 調節設定項目－ SET p. 9
• 使用選購的遙控器 p. 10
• 卡片式遥控器 RM- X114 p. 10
• 旋轉式控制器 RM-X4S p. 10

在第一次使用本機前，或更換汽車電池或改 變連接後，必須使本機復原。 卸下前面板，並用帶尖頭的物體，如原子筆 等，按下 RESET 按鈕。

按 RESET 按鈕，將消除時鐘設定和某些已儲存的内容。

時鐘採用 12 小時制數字顯示。 1 按住 (SEL)。

2 反覆按 ( SEL ) 直至顯示 “CLOCK-ADJ”。 3 按 (DSPL)。

4 按音量 +/- 按鈕設定小時和分鐘。 若要取消數字指示，按 (DSPL)。 5 按 (SEL)。 時鐘開始走時，並出現下一步設定顯示畫

(DSPL) ，返回前一個顯示畫面。 用卡片式遙控器操作在步驟 4 中，若要設定小時和分鐘，按 M 或 m。 DEMO 模式 當本機關閉時，首先顯示時鐘，然後示範 （DEMO）模式開始顯示示範畫面。 若要取消 DEMO 模式，則當本機關閉時在設定 顯示中設定 “DEMO-OFF”（第 9 頁）。

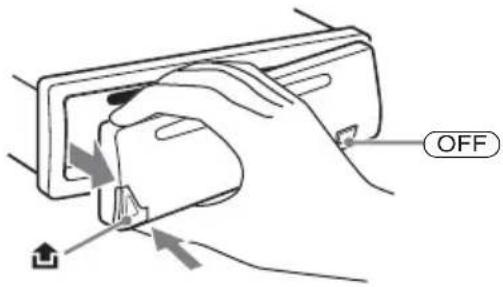

若您未拆除前面板即把點火開關旋轉至 OFF 檔，報警器將發出數秒鐘的報警聲。 如果使用内建放大器，報警器將只發出一聲

• 切勿摔落或猛按本機的前面板及顯示窗。• 切勿使前面板受熱 / 高溫或受潮。避免將前面板遺留在停泊的車廂内或儀表盤 / 後托架上。 當攜帶前面板時，請將其放在附帶的前面板盒内。RESET (OFF)5

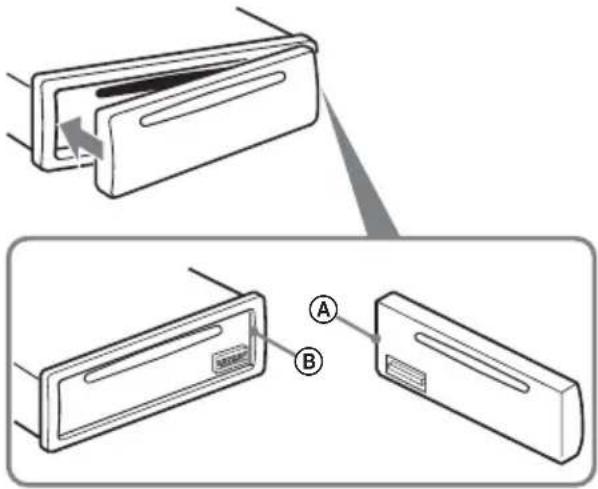

如圖所示將前面板的 A 部分安裝至本機的 B 部分，然後推進左端直至聽到喀嗒聲。

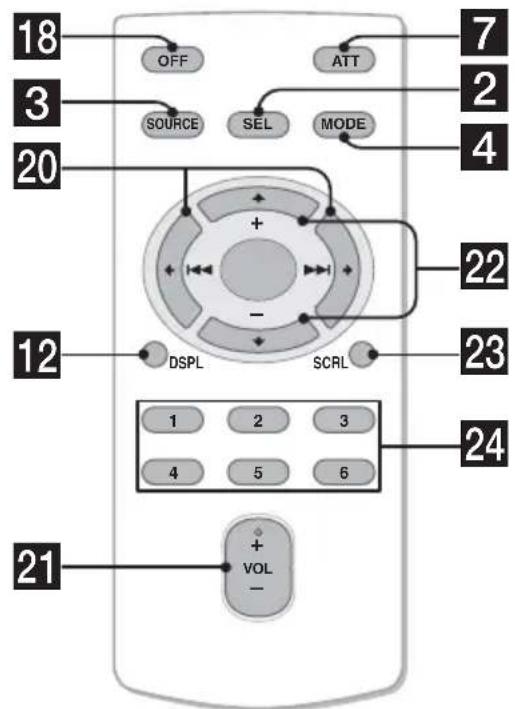

卡片式遥控器 RM-X151 ( 僅限於 CDX-S2210S）

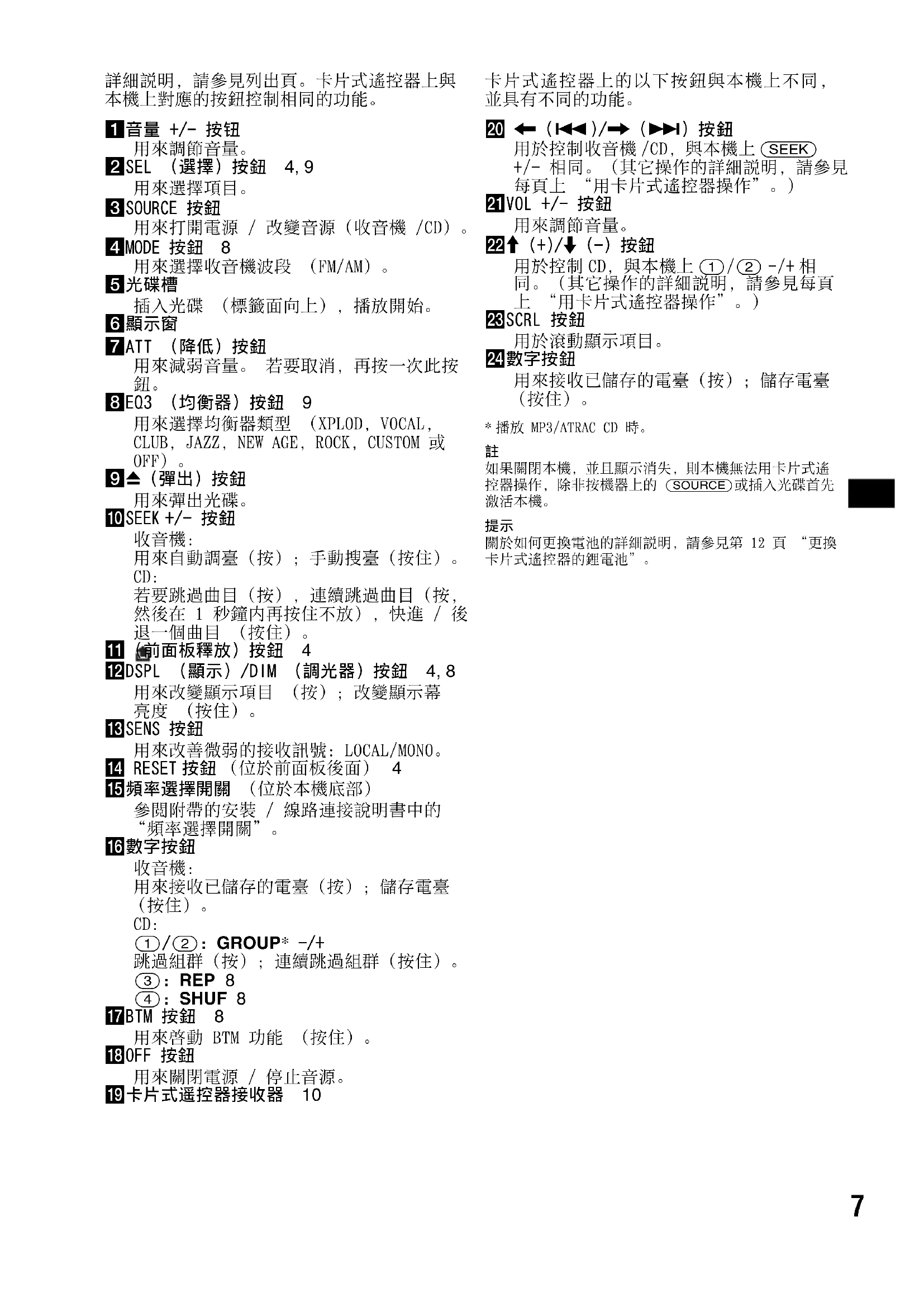

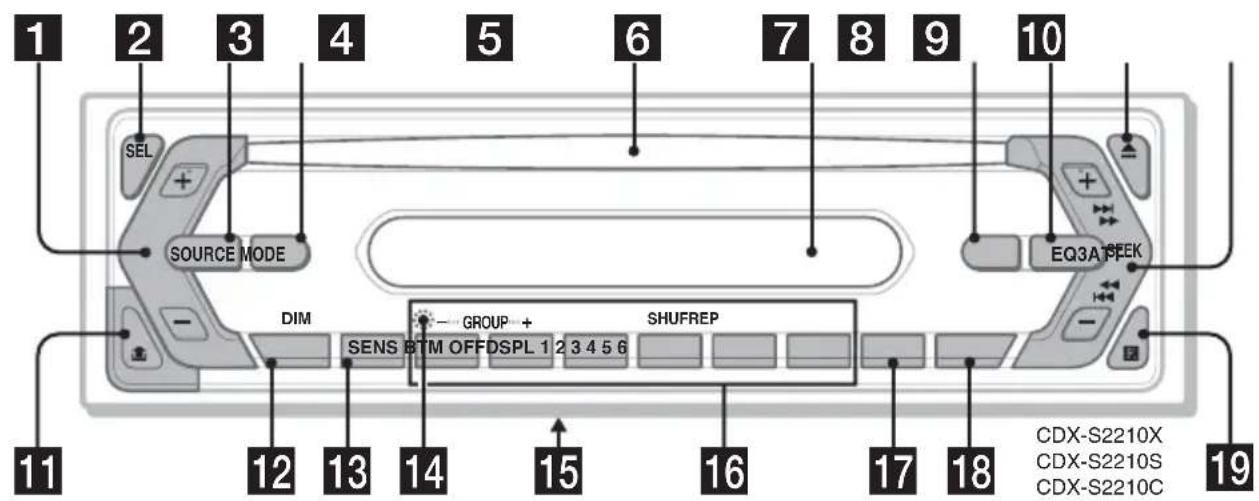

ws7 詳細説明，請參見列出頁。卡片式遙控器上與 本機上對應的按鈕控制相同的功能。 a 音量 +/- 按钮

c SOURCE 按鈕 用來打開電源 / 改變音源（收音機 /CD）。 d MODE 按鈕 8 用來選擇收音機波段 （FM/AM）。 e 光碟槽 插入光碟 （標籤面向上），播放開始。 f 顯示窗 g ATT （降低）按鈕 用來減弱音量。 若要取消，再按一次此按

h EQ3 （均衡器）按鈕 9 用來選擇均衡器類型 （XPLOD，VOCAL，

用來自動調臺（按）；手動搜臺（按住）。 CD： 若要跳過曲目（按），連續跳過曲目（按， 然後在 1 秒鐘内再按住不放），快進 / 後 退一個曲目 （按住）。 k （前面板釋放）按鈕 4 l DSPL （顯示）/DIM （調光器）按鈕 4, 8 用來改變顯示項目 （按）；改變顯示幕

m SENS 按鈕 用來改善微弱的接收訊號：LOCAL/MONO。 n RESET 按鈕 （位於前面板後面） 4 o 頻率選擇開關 （位於本機底部） 參閲附帶的安裝 / 線路連接說明書中的

CD： (1)/(2): GROUP* -/+ 跳過組群（按）；連續跳過組群（按住）。 (3): REP 8 (4): SHUF 8 q BTM 按鈕 8 用來啓動 BTM 功能 （按住）。 r OFF 按鈕 用來關閉電源 / 停止音源。 s 卡片式遥控器接收器 10 卡片式遙控器上的以下按鈕與本機上不同，

t < (.)/, (>）按鈕 用於控制收音機 /CD，與本機上 ( SEEK) +/- 相同。（其它操作的詳細説明，請參見 每頁上 “用卡片式遙控器操作”。） u VOL +/- 按鈕

v M (+)/m (-) 按鈕 用於控制 CD，與本機上 (1)/(2) -/+ 相 同。（其它操作的詳細説明，請參見每頁 上 “用卡片式遙控器操作”。） w SCRL 按鈕

x 數字按鈕 用來接收已儲存的電臺（按）；儲存電臺

如果關閉本機，並且顯示消失，則本機無法用卡片式遙 控器操作，除非按機器上的 (SOURCE) 或插入光碟首先

關於如何更換電池的詳細説明，請參見第 12 頁 “更換 卡片式遙控器的鋰電池”。8

A 音源B 曲目編號 / 已播放時間，光碟 / 藝術家名稱，組群編號 * ，組群名稱，曲目名稱，文本資訊 *

*1 只有當更改組群時才顯示組群編號。*2 當播放 MP3 時，顯示 ID3 標籤在播放 ATRAC CD 時，將顯示用 SonicStage 等寫入的文本資訊。若要更改顯示項目 B，按 (DSPL) ；若要滾動顯示項目 B，按卡片式遙控器上的 (SCRL) 或設定 “A.SCRL-ON”（第 9 頁）。

視光碟類型和錄製格式而定，所顯示的項目將不同。關於 MP3 的詳細説明，請參見第 11 頁；關於 ATRAC CD，請參見第 12 頁。

在播放過程中，反覆按 (3) (REP) 或(4) (SHUF)，直至出現想要的設定。* 播放 MP3/ATRAC CD 時。若要返回正常播放模式，則選擇 “REP-OFF”或 “SHUF-OFF”。

當在駕車過程中調諧電臺時，請使用最佳調諧記憶功能 （BTM），以免發生事故。 自動儲存－ BTM

反覆按 (SOURCE) 直至顯示 “TUNER”。 若要改變波段，反覆按 (MODE )。您可以 從 FM1、FM2、FM3、AM1 或 AM2 中選擇。 2 按住 (BTM) 直至 “BTM”閃爍。 本機將各電臺按其頻率順序儲存到數字按 當設定儲存完畢時，本機發出一聲提示。

當接收您要儲存的電臺時，按住數字按鈕（(1) 至 (6)）直至顯示 “MEM”。數字按鈕指示在顯示幕上出現。 若您試圖在已儲存電臺的數字按鈕上儲存另一個電臺，則以前儲存的電臺將被消除。

選擇波段，然後按數字按鈕 （(1) 至(6)）。用卡片式遙控器操作若要選擇預設電臺，按 M 或 m。

選擇波段，然後按 (SEEK) +/- 搜尋電臺。當本機接收到一個電臺時，掃描停止。如此反覆操作直至接收到所要的電臺。 如果您知道所要收聽的電臺頻率，則按住 (SEEK) +/-找到近似頻率，然後反覆按 (SEEK) +/- 精確調節到所要的頻率 （手動調諧）。選擇 播放REP-TRACK 反覆播放曲目。REP-GP* 反覆播放組群。SHUF-GP* 以隨機順序播放組群。SHUF-DISC 以隨機順序播放光碟。 AB9

1 反覆按 (SEL) 按鈕，直至出現 “BAL”、 “FAD”或 “SUB”。

*1 當 EQ3 被激活 （第 9 頁）。 *2 當音頻輸出設定為 “SUB”時 （第 9 頁）。 “ATT”以最低設定顯示，並能最高調節到 20 級。 2 反覆按音量 +/- 按鈕調節所選擇的項目。 3 秒鐘後，設定完成，顯示幕返回正常播

在步驟2中，若要調節所選項目，按 <，M，,，或 m。 調節均衡曲線－ EQ3 您可以調節並儲存不同音調範圍的均衡器設

1 選擇音源，然後反覆按 (EQ3) 選擇 EQ3 類

2 反覆按 (SEL) 按鈕，直至出現 “LOW”、 “MID”或 “HI”。 3 反覆按音量 +/- 按鈕調節所選擇的項目。 音量電平以 1 dB 為一級，從 -10 dB 至 +10 dB 進行調節。 重複步驟 2 和 3 調節均衡曲線。 如要復原至出廠設定的均衡曲線，請在設 定完成前按住 ( SEL )。 3 秒鐘後，設定完成，顯示幕返回正常播

在步驟3中，若要調節所選項目，按 <，M，,，或 m。 調節設定項目－ SET 1 按住 (SEL)。

2 反覆按(SEL)按鈕，直至出現想要的項目。 3 按音量 +/- 按鈕選擇設定 （例如 “ON”或 “OFF”）。 4 按住 (SEL)。 設定完成，顯示畫面返回正常播放 / 接收

在步驟 3 中，若要選擇設定，按 < 或 ,。 可以設定以下項目 （詳細説明請參閲參考

z”表示預設設定。 *1 當本機關閉時。 *2 當音頻輸出設定為 “SUB”時。 CLOCK-ADJ

(第4頁) BEEP 若要設定 “BEEP-ON”（

或 “BEEP-OFF”。 SUB/REAR *

或 “DEMO-OFF” （第4頁）。 A.SCRL

−“A.SCRL-ON”：滾動顯示。 −“A.SCRL-OFF”（

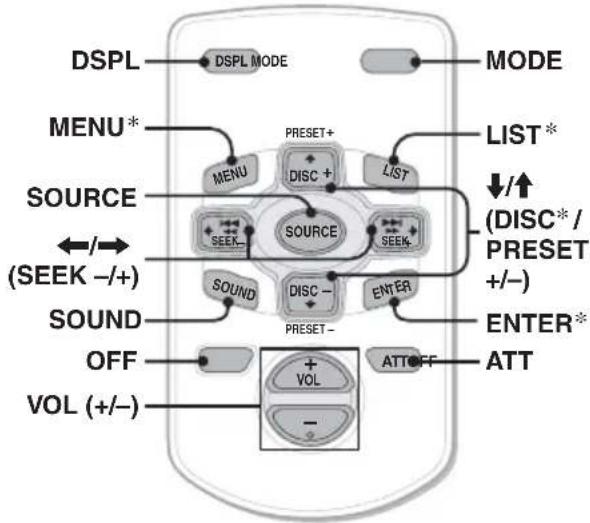

• SOUND 按鈕 與本機上的 (SEL) 相同。

• </, （SEEK -/+）按鈕 用於控制收音機 /CD，與本機上 (SEEK) +/- 相同 ( 其它操作的詳細説明，請參見每 頁上 “用卡片式遙控器操作”。)

• M/m (DISC*/PRESET +/-) 按鈕 用於控制 CD，與本機上 (1)/(2) -/+ 相同。 ( 其它操作的詳細説明，請參見每頁上 “用 卡片式遙控器操作”。)

如果關閉本機，並且顯示消失，則本機無法用卡片式遙 控器操作，除非按機器上的 (SOURCE) 或插入光碟首先

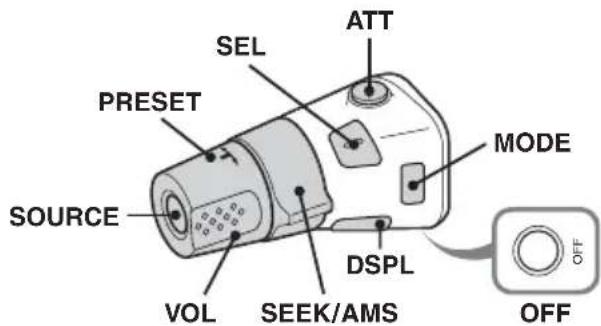

關於如何更換電池的詳細説明，請參見第 12 頁 “更換 卡片式遙控器的鋰電池”。 旋轉式控制器 RM-X4S ( 僅限於 CDX-S2210C）

• PRESET 控制器 用於選擇預設電臺，控制 CD （與本機上的 (1)/(2) 相同）（推入並旋轉）。

• VOL 控制器 與本機上的音量 +/- 按鈕相同 （旋轉）。

• SEEK/AMS 控制器 與本機上 (SEEK) 相同 （旋轉，或旋轉並保

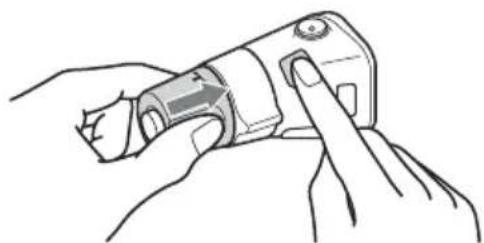

以下所示為控制器操作方向的出廠設定。 若需要將旋轉式控制器安裝在汽車方向盤軸 的右側，您可以將控制器的操作方向反置。 1 在推 VOL 控制器的同時，按住 (SEL)。 DISC ATTOFFDSPL MODESOURCEDISC

• 倘若您的汽車停在直射陽光下，則在操作前 必須先使本機充分冷卻。

在雨天或非常潮濕的地區，本機的透鏡和顯 示幕内會產生濕氣凝結。一旦如此，本機將無 法正常運行。此時，請將光碟取出，並等待約 一小時，直至濕氣蒸發。

• 切勿使光碟受到熱源 / 高溫的影響。避免將 光碟遺留在停泊的車廂内或儀表盤 / 後托架

• 切勿貼標籤，或使用帶有粘性墨水 / 殘留物 的光碟。這類光碟在使用時會停止轉動，從 而造成故障或損壞光碟。

• 切勿使用任何貼有標籤或粘紙的光碟。 使用此類光碟將引起如下故障： − 不能彈出光碟 （因爲標籤或粘紙脫落並卡

− 不能正確讀取聲音資料 （例如，跳躍播放 或不播放）因爲熱源使粘紙或標籤皺縮造

• 本機不能播放非標準形狀的光碟 （如，心 形，正方形，星形）。若試圖播放此類光碟， 則可能損壞本機。切勿使用此類光碟。

• 在播放之前，請使用商用清 潔布清潔光碟。從光碟的中 心向外擦拭。切勿使用酒 精、稀釋劑、市場銷售的清 潔劑，以及用於留聲機唱片 的抗靜電噴霧劑等溶劑。 CD-R/CD-RW 光碟的注意事項

• 本機可能無法播放某些 CD-R/CD-RW 光碟 （視光碟錄製時所有設備或光碟狀況而定）。

• 本機無法播放未最終化的 CD-R/CD-RW 光碟。 採用版權保護技術編碼的音樂光碟 本產品是專爲播放符合 Compact Disc （CD）

近來，許多唱片公司都推出各種採用版權保 護技術編碼的音樂光碟。請注意，這些光碟中 可能會有不符合 CD 標準的光碟，並且可能無

關於 MP3 檔案 MP3 表示 MPEG-1 Audio Layer-3，是一項音樂 檔案壓縮格式標準。此格式將音頻 CD 資料壓 縮到原大小的 1/10 左右。

• 本機符合 ISO 9660 level 1/level 2 格式、 Joliet/Romeo擴展格式、ID3標籤1.0、1.1、 2.2、2.3 和 2.4 版，以及 Multi Session。

− 資料夾（組群）：150（包括根目錄和空資

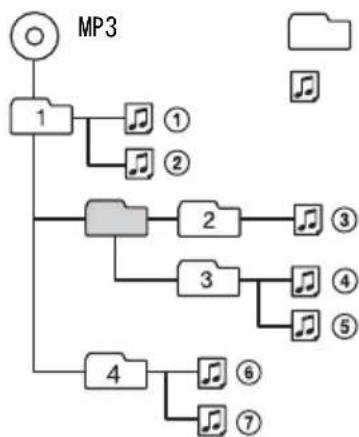

− 一張光碟中所含 MP3 檔案 （曲目）和資料 夾：300 （如果資料夾 / 檔案含有很多字 元，則此數量可能小於 300）。 − 一個資料夾 / 檔案名稱的可顯示字元數為 32 （Joliet）或 32/64 （Romeo）； ID3 標 籤為 15/30 個字元（1.0、1.1、2.2 和 2.3） 或 63/126 個字元 （2.4）。 MP3 檔案的播放順序

• 使用本機之前必須對光碟進行最終化。• 當命名 MP3 檔案時，必須在檔案名稱後面加上檔案副檔名 “.mp3”。• 如果播放如320 kbps高比特率MP3，則聲音可能會斷斷

• 在 VBR（可變比特率）MP3 檔案播放過程中或快進 / 後退過程中，已播放時間可能不會精確顯示。• 當光碟是以 Multi Session 錄製時，只有第一個區段格式的第一個曲目被識別並播放（任何其它格式均跳過）。優先格式為 CD-DA、ATRAC CD 和 MP3。− 當第一個曲目為 CD-DA 時，只播放第一個區段的 CD- DA。

− 當一個曲目不是 CD-DA，則播放 ATRAC CD 或 MP3 區段。如果光碟中沒有這些格式的資料，則顯示 “NOMUSIC”。

MP312 關於 ATRAC CD ATRAC3plus 格式ATRAC3 表示 Adaptive Transform AcousticCoding3，是一種音頻壓縮技術。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。ATRAC3plus 是 ATRAC3 的擴充格式，將音頻 CD資料壓縮到原大小的 1/20 左右。本機可接受ATRAC3 和 ATRAC3plus 兩種格式。ATRAC CDATRAC CD 錄製了音頻 CD 資料，這些資料通過

SonicStage 2.0 或更新版本、SonicStage Simple Burner 等授權軟體，被壓縮為 ATRAC3 或 ATRAC3plus 格式。• 最大數量：− 資料夾 （組群）：255− 檔案 （曲目）：999• 顯示資料夾 / 檔案名稱字元和由 SonicStage所寫的文本資訊。

ATRAC CD 的詳細説明，請參見SonicStage 或 SonicStage Simple Burner 説

必須使用授權軟體製作 ATRAC CD，如 SonicStage 2.0或更新版本，或SonicStage Simple Burner 1.0或1.1，這些軟體隨 Sony Network 產品一起提供。若您有什麽關於本機的問題或困難，而本説明書沒有提及，請向您附近的 Sony 經銷商諮

更換卡片式遙控器的鋰電池 一般情況下，電池能維持大約 1 年時間。（使用壽命可能會變短，這取決於電池的使用 當電池的電力變弱時，卡片式遙控器的操作距離將變短。請更換新的 CR2025 鋰電池。使用任何其它電池可能存在火災或爆炸的危

RM-X151 ( 僅限於 CDX-S2210S)RM-X114鋰電池的注意事項

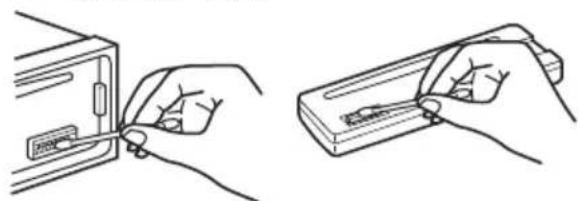

鋰電池應放在兒童不易觸及的地方。萬一誤吞了電池，請立即找醫生。• 用乾布擦拭電池，以保持接觸良好。• 安裝電池時，必須保證極性正確。• 別用金屬鑷子夾電池，否則會引起短路。 更換保險絲時，必須確保所使用的保險絲與原保險絲的額定安培數相同。如保險絲燒斷，請檢查電源連接並更換保險絲。若保險絲更換後又被燒斷，則可能是内部故障。此時，請向附近的 Sony經銷商諮詢。 若本機與前面板之間的連接器不乾淨，則本機可能不能正常工作。為防止這種情況發生，請卸下前面板（第 4 頁），然後用蘸有酒精的棉籤清潔連接器。切勿施加太大的力量。否則，可能損壞連接器。

• 爲了安全起見，在清潔連接器之前，應關閉發動機並從點火開關上拔下鑰匙。• 千萬不要用手指或任何金屬工具直接接觸連接器。

保險絲 （10A）主機 前面板的背面13

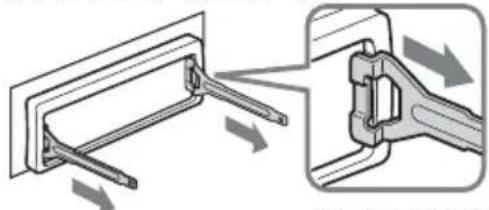

1 拆卸保護環。 1 拆卸前面板 （第 4 頁）。 2 將開鎖鑰匙與保護環嚙合。 3 拉出開鎖鑰匙以拆下保護環。 2 取出機器。 1 將兩把開鎖鑰匙一起插入，直至聽到喀

2 拉出開鎖鑰匙，使裝置脫離原位。 3 將本機從安裝位置滑出。

CD 播放機部分 信噪比：120 dB頻率響應：10 - 20000 Hz抖晃率：低於可測限制

調諧範圍： 87.5 - 108.0 MHz （以 50 kHz 為一級）87.5 - 107.9 MHz （以 200 kHz 為一級）FM 調諧間隔：50 kHz/200 kHz 可切換天線端子：外接天線連接器中頻：10.7 MHz/450 kHz可用靈敏度：9 dBf選擇度：400 kHz 時為 75 dB信噪比：67 dB （立體聲），69 dB ( 單聲道 )1 kHz 時諧波失真：0.5 % （立體聲），0.3 % （單聲道）分離度：1 kHz 時 35 dB頻率響應：30 - 15000 Hz 調諧範圍： 531 - 1602 kHz （以 9 kHz 為一級）530 - 1710 kHz （以 10 kHz 為一級）AM 調諧間隔：9 kHz/10 kHz 可切換天線端子：外接天線連接器中頻：10.7 MHz/450 kHz靈敏度：30 µV 輸出：揚聲器輸出 （可靠絕緣連接器）揚聲器阻抗：4 - 8 Ω最大功率輸出：52 W×4（4Ω時）

音頻輸出端子 （可在超低音 / 後置之間切換）電動天線繼電器控制端子功率放大器控制端子 遥控器输入端子 （僅限於 CDX-S2210C）天線輸入端子 低：60 Hz 時為± 10 dB （XPLOD）中：1 kHz 時為± 10 dB （XPLOD）高：10 kHz 時為± 10 dB （XPLOD）電源要求：12 V DC 汽車電池 （負接地）尺寸：約 178×50×178 mm （寬/高/深）安裝尺寸：約 182×53×161 mm （寬/高/深）重量：約 1.2 kg提供的附件：卡片式遥控器：RM-X151 （僅限於CDX-S2210S）安裝和連接用配件 （一套）前面板盒 （1）選購附件：卡片式遥控器：RM-X114旋轉式控制器：RM-X4S （僅限於 CDX-S2210C）設計和規格若有變更，恕不另行通知。如圖所示確定開鎖鑰匙方向。掛鉤向内。 續下頁 t 由 Dolby Laboratories 取得美國與其他國 家之專利授權。14

• 某些部件的焊接使用無鉛焊料。（80% 以上。）

• 紙板箱印刷採用非 VOC （揮發性有機混合物）蔬菜油

油墨。 ( 僅限於 CDX-S2210X 和 CDX-S2210S）

• 衰減控制器（FAD）的位置未設定為 2 揚聲器

• 已按下 RESET 按鈕。 t 再將設定存入記憶體中。

• 電源連接導線未正確連接。 儲存的電臺及正確時間被消除。

開關發動機鑰匙時產生噪音。 導線與汽車附件電源連接器未正確匹配。 畫面從顯示幕上消失 / 未出現在顯示幕上。

• 調光器設定為 “DIM-ON”（第 9 頁）。

• 如果按住 (OFF) 不放，則顯示消失。 t 再次按住 (OFF) 不放，直至顯示出現。

• CD-R/CD-RW 不是用於音頻 （第 11 頁）。 無法播放 MP3 檔案。 光碟與 MP3 格式和版本不相容 （第 11 頁）。 MP3 檔案的開始播放時間較其它檔案長。 以下光碟要花費較長時間才能開始播放。 − 以複雜的樹形架構錄製的光碟。 − 以 Multi Session 錄製的光碟。 − 能新增資料的光碟。 無法播放 ATRAC CD。

SonicStage Simple Burner 等授權軟體製作的。

• “A.SCRL”設定至關閉。 t 請設定為“A.SCRL-ON”（第 9 頁）或按卡 片式遙控器上的 (SCRL)。

t 請將本機以小於 45°的角度安裝在汽車

• 請將電動天線控制導線（藍色）或附件電源 導線（紅色）連接至汽車天線升壓器的電源 導線（當您的汽車僅在後 / 側玻璃内有内建 FM/AM 天線時）。

• 自動天線不能上升。 t 檢查電動天線控制導線的連接。

• 本地搜尋模式設定不正確。 t 調諧停止太頻繁。 按(SENS) 按鈕，直至出現“LOCAL-ON”。 t 調諧在一個電臺處不停止。 反覆按 ( SENS)，直至出現“MONO-ON”、

t 進行手動調諧。 在 FM 接收過程中，“ST”指示閃爍。

t 按 (SENS) 將單聲道接收模式設定為 “MONO-ON”。15

如果這些解答仍無法助您改善情況，請向附 近的 Sony 經銷商諮詢。 如果因爲 CD 播放故障而將本機送修時，請帶 好出現問題時所使用的光碟。 收聽到的立體聲 FM 廣播節目是單聲道。 本機處在單聲道接收模式。 t 按 ( SENS) 按鈕，直至出現“MONO-OFF”。 ERROR

• 光碟髒了或插反了。 t 清潔光碟或正確插入光碟。

• 由於某些原因，光碟無法播放。 t 插入其它光碟。 FAILURE 揚聲器 / 放大器連接不正確。 t 請參見提供的安裝 / 線路連接說明書進行

L.SEEK +/- 在自動調諧時，本地搜尋模式為開啓。 NO ID3 MP3 檔案中未寫 ID3 標籤資訊。 NO INFO ATRAC3/ATRAC3plus 檔案中未寫文本資訊。 NO MUSIC

t 請插入音樂 CD。 NO NAME 曲目中未寫曲目 / 組群 / 光碟名稱。 OFFSET

t 檢查連接。如果此出錯指示仍然顯示在顯 示幕中，請聯絡附近的 Sony 經銷商。 READ 本機正在讀取光碟上所有曲目和組群資訊。 t 請等待，直至讀取完成並將自動開始播 放。視光碟的結構而定，可能要花一分多

RESET 由於某些原因，本機無法操作。 t 按 RESET 按鈕 （第 4 頁）。

在快進或後退時，您已經到達光碟的開頭或 結尾，所以您無法繼續向前。
