用户手册 H170MPLUSCSM ASUS

華碩 100 系列 AI Suite 3

10 操 作系統中運行驅動程序及應用程序 DVD 光盤之前，請先確認您擁有管理

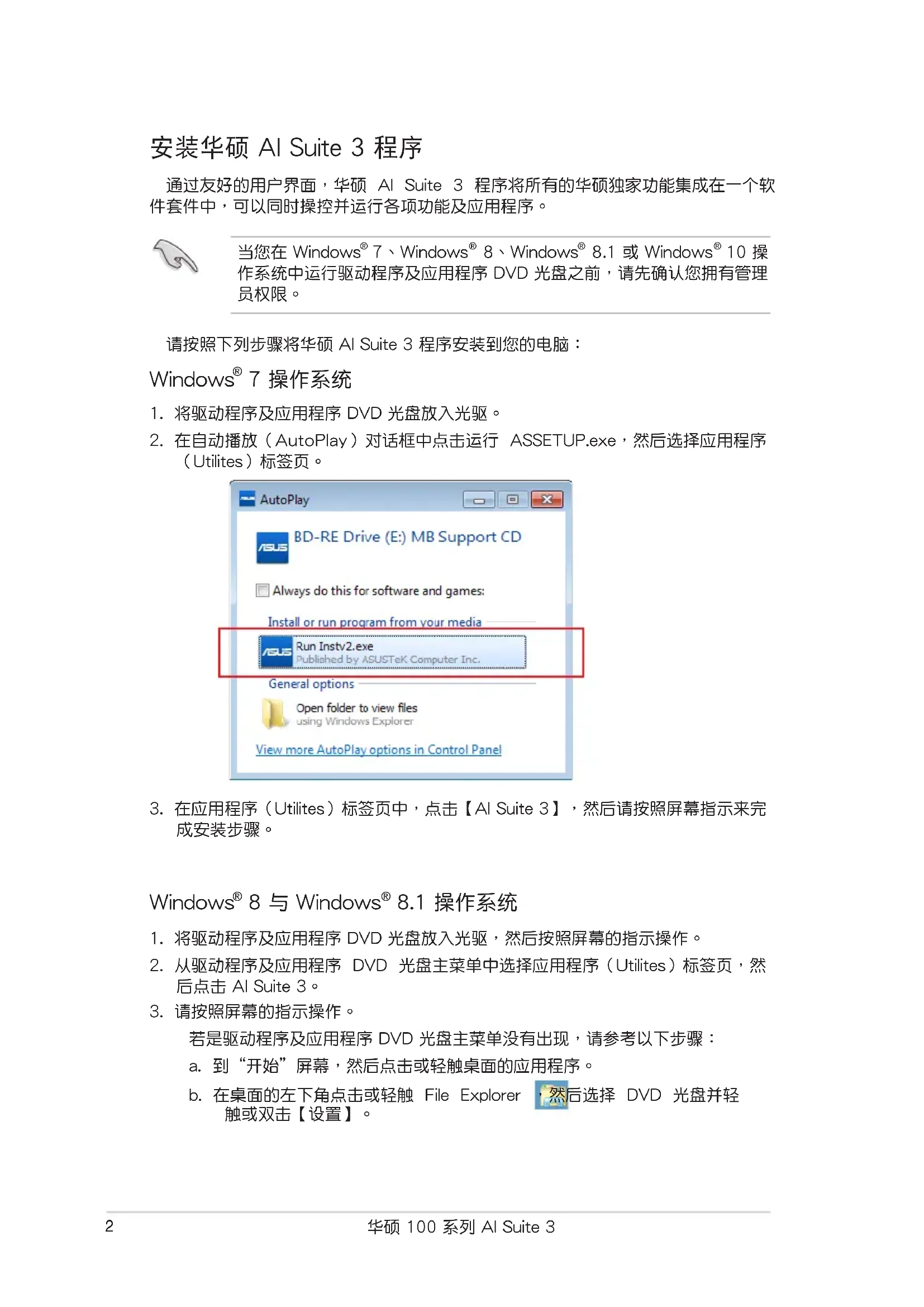

請按照下列步驟將華碩 AI Suite 3 程序安裝到您的電腦： Windows

1. 將驅動程序及應用程序 DVD 光盤放入光驅。

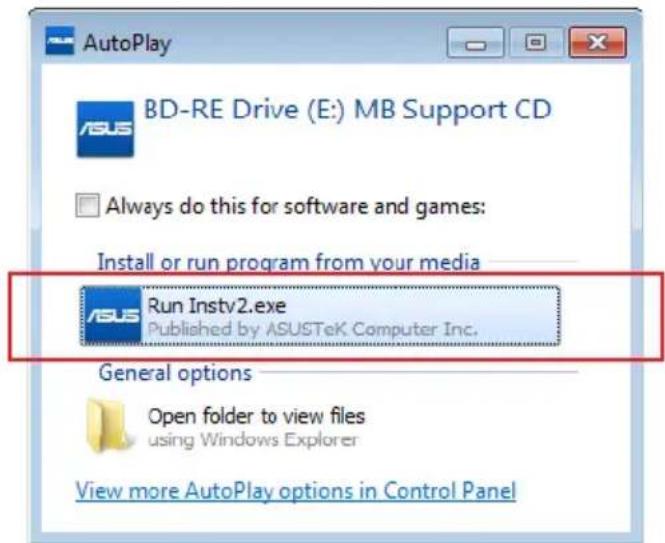

2. 在自動播放（AutoPlay）對話框中點擊運行 ASSETUP.exe，然後選擇應用程序

3. 在應用程序（Utilites）標籤頁中，點擊【AI Suite 3】，然後請按照屏幕指示來完

1. 將驅動程序及應用程序 DVD 光盤放入光驅，然後按照屏幕的指示操作。

2. 從驅動程序及應用程序 DVD 光盤主菜單中選擇應用程序（Utilites）標籤頁，然

若是驅動程序及應用程序 DVD 光盤主菜單沒有出現，請參考以下步驟： a. 到“開始”屏幕，然後點擊或輕觸桌面的應用程序。 b. 在桌面的左下角點擊或輕觸 File Explorer ，然後選擇 DVD 光盤並輕 觸或雙擊【設置】。華碩 100 系列 AI Suite 3

1. 將驅動程序及應用程序 DVD 光盤放入光驅，然後按照屏幕的指示操作。

2. 從驅動程序及應用程序 DVD 光盤主菜單中選擇應用程序（Utilites）標籤頁，然

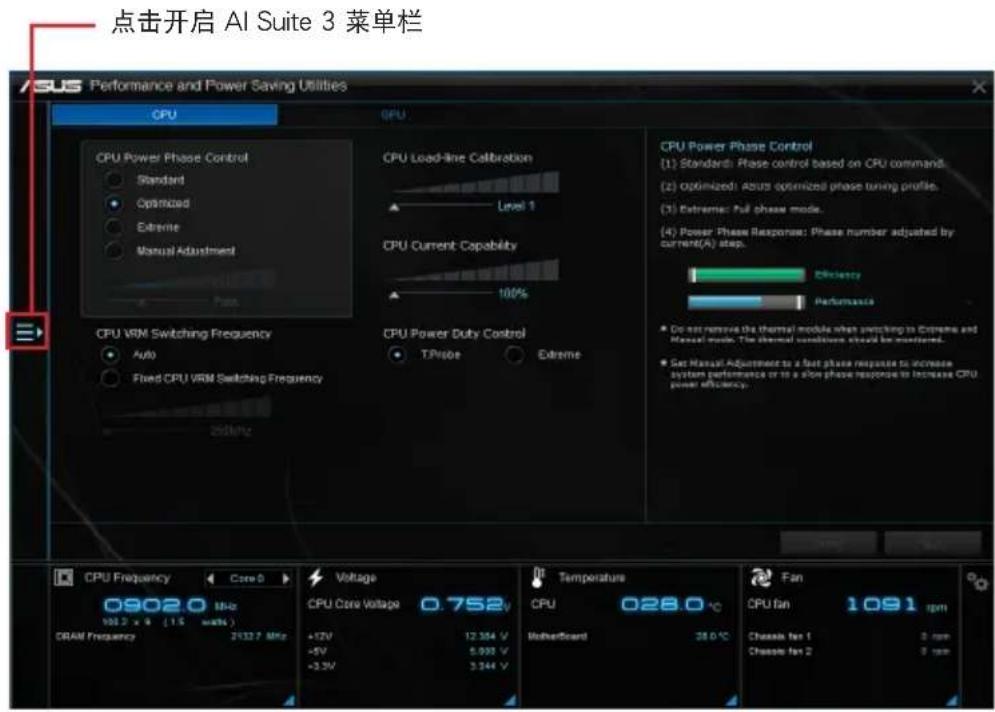

後點擊 AI Suite 3。4 華碩 100 系列 AI Suite 3 AI Suite 3 主畫面僅供參考，請以您實際看到的畫面為準。 點擊開啟 AI Suite 3 菜單欄 運行華碩 AI Suite 3 程序 Windows

7 操作系統 從桌面點擊【開始】>【所有應用程序】>【ASUS】>【AI Suite 3】>【AI Suite 3】。 您也可以在 Windows

7 的通知任務欄中點擊 。 Windows

在開始屏幕輕觸 AI Suite 3 應用程序，若您使用鼠標，則請 在開始屏幕點擊 AI Suite 3 應用程序。 AI Suite 3 主畫面 AI Suite 3 主畫面提供您輕鬆進入控制和了解電腦發生了什麼狀況 - 能提供您將性 能做最佳化設置，並同時確保系統的穩定性。 AI Suite 主畫面包含一個快速進入的主菜單工具欄，可以讓您快速開啟任何集中在 這裡的華碩應用程序。點擊主畫面左側 圖標便可以開啟此主菜單工具欄。 Windows

10 操作系統 從桌面點擊【開始】>【所有應用程序】>【ASUS】>【AI Suite 3】。華碩 100 系列 AI Suite 3

• 本章節的畫面僅供參考，請以您實際看到的畫面為準。

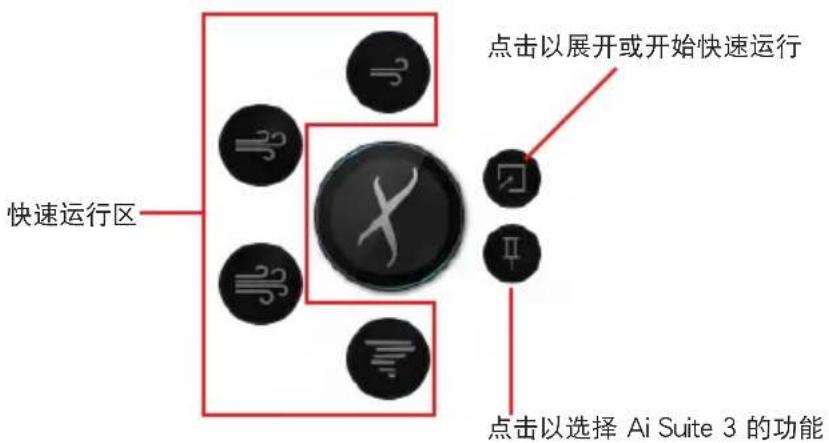

• 請參考驅動程序與應用程序光盤中的軟件手冊或訪問華碩網站 http://www.asus.com.cn 獲取軟件設置的詳細信息。 AI Suite 3 主菜單欄 AI Suite 3 迷你菜單 Ai Suite 3 迷你菜單畫面圖標顯示於桌面，方便您運行功能，且菜單可隨處移動位 置。AI Suite 3 迷你菜單讓您可以快速開啟 Ai Suite 3 裡的重要項目。 點擊以展開或開始快速運行 點擊以選擇 Ai Suite 3 的功能 快速運行區6 華碩 100 系列 AI Suite 3 華碩 DIGI+ VRM（數字供電設計）

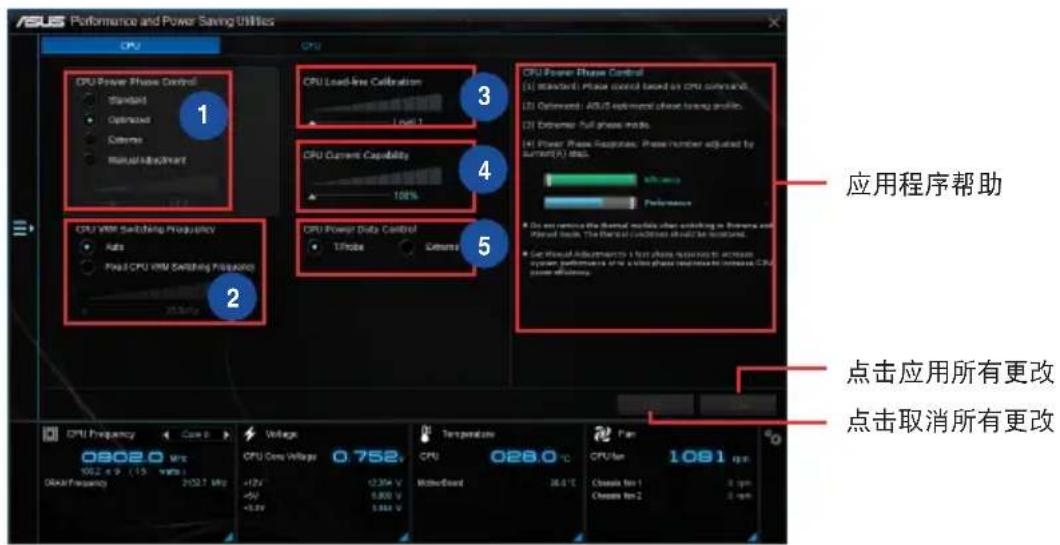

華碩 DIGI+ VRM 程序允許您調整 VRM 電壓與頻率以提升系統穩定性。此功能也

可提供最高的電源效率，但產生熱量減少，可延長元件壽命並減少電能流失。 開啟 DIGI+ VRM 要開啟 DIGI+ VRM，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇【DIGI+ VRM】。

CPU Power Phase Control 在系統高負載時增加相位數可提高瞬時響應速度並得到更好的散熱性能。系 統低負載時減少相位數可提高 VRM 效率。

CPU Load-line Calibration 本項目允許您調整電壓範圍以控制 CPU Load-line。較高的設置值可得到更 高的系統性能，降低設置值可節省系統能耗。

CPU Current Capability 為超頻提供更寬的電源調整範圍。設置值越高，電源範圍越寬，同時擴展超

CPU Power Duty Control 用來調整每個 VRM 相位的電流以及每個相位元件的熱量。

• 實際提升的性能將依使用的處理器型號而異。

• 請勿卸除散熱模塊，散熱情況應受到監控。 請訪問華碩網站 http://www.asus.com.cn 獲取軟件設置的詳細信息。

5華碩 100 系列 AI Suite 3

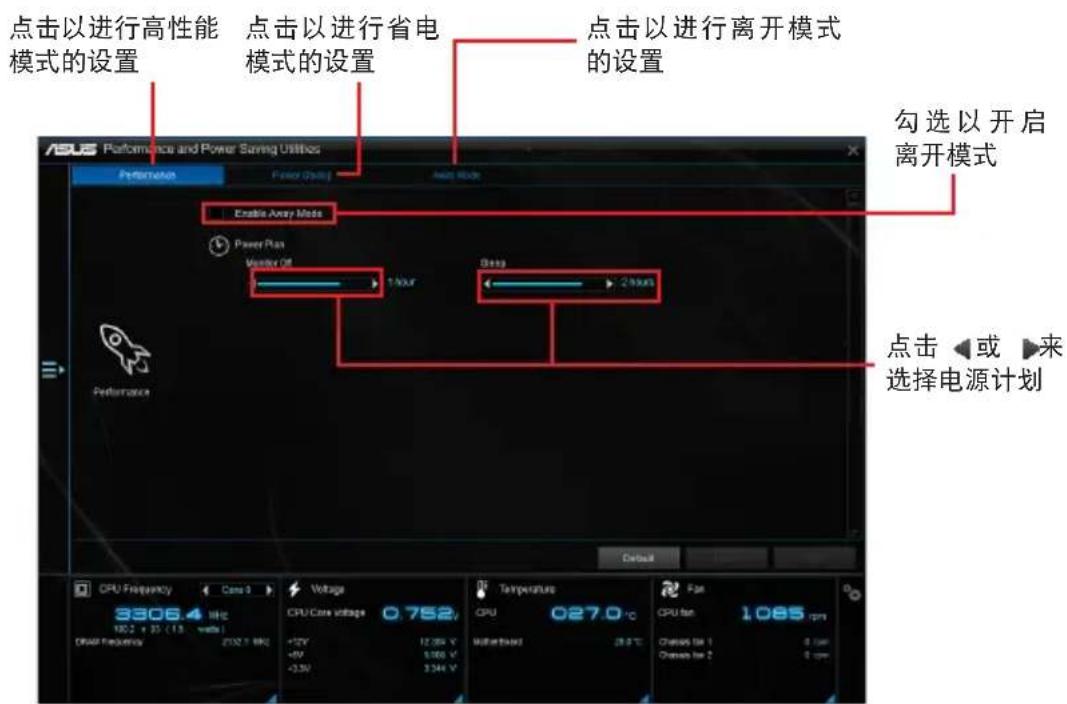

華碩 EPU（智能節能處理器） 華碩 EPU 是個省電工具，可讓您調整中央處理器和風扇控制設置以達到省電的效

開啟 EPU 要開啟 EPU，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇【EPU】。

的設置8 華碩 100 系列 AI Suite 3 華碩 TurboV EVO 華碩 TurboV EVO 程序結合了 TurboV 這個性能強大的超頻工具，提供您手動調 整處理器頻率及相關電壓，更提供了 Auto Tuning 功能，讓您輕鬆提升系統性能。 開啟 TurboV EVO 要開啟 TurboV EVO，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇 【TurboV EVO】。 請訪問華碩網站 http://www.asus.com.cn 獲取軟件設置的詳細信息。 在調整處理器電壓設置前，請先參考處理器使用說明。設置過高的電壓 可能會造成處理器的永久損害，而設置過低的電壓則可能會造成系統不

為求系統穩定，在華碩 TurboV 程序中的所有更改都不會保存至 BIOS 設 置中，亦不會在下一次開機時維持相同設置。請使用 Save Profile（保存 模式）功能保存您的個人化超頻設置，並在 Windows 操作系統啟動之後

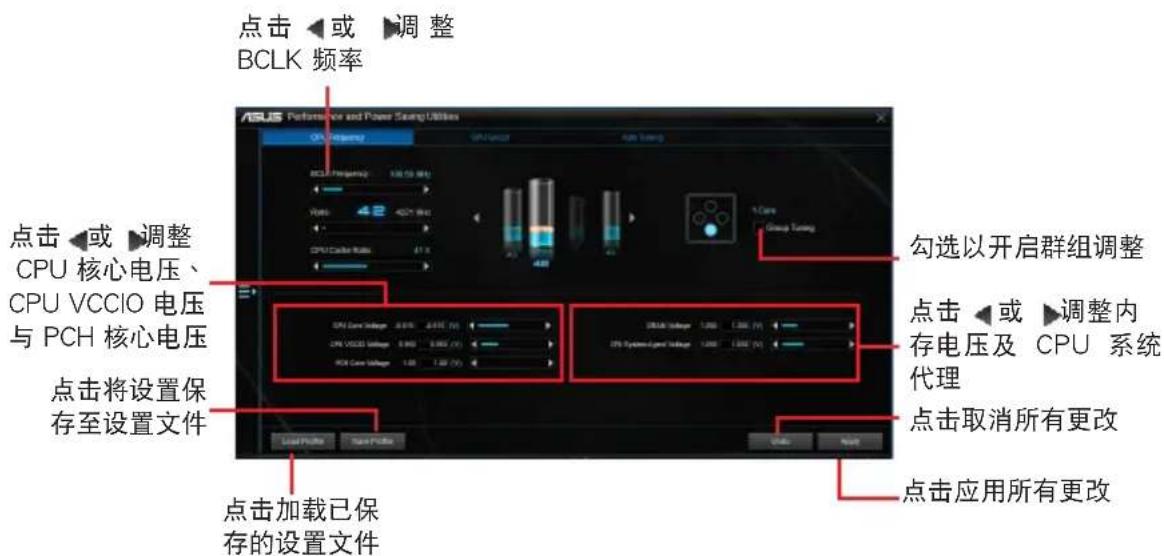

使用 TurboV EVO CPU 頻率

CPU 核心電壓、 CPU VCCIO 電壓 與 PCH 核心電壓華碩 100 系列 AI Suite 3

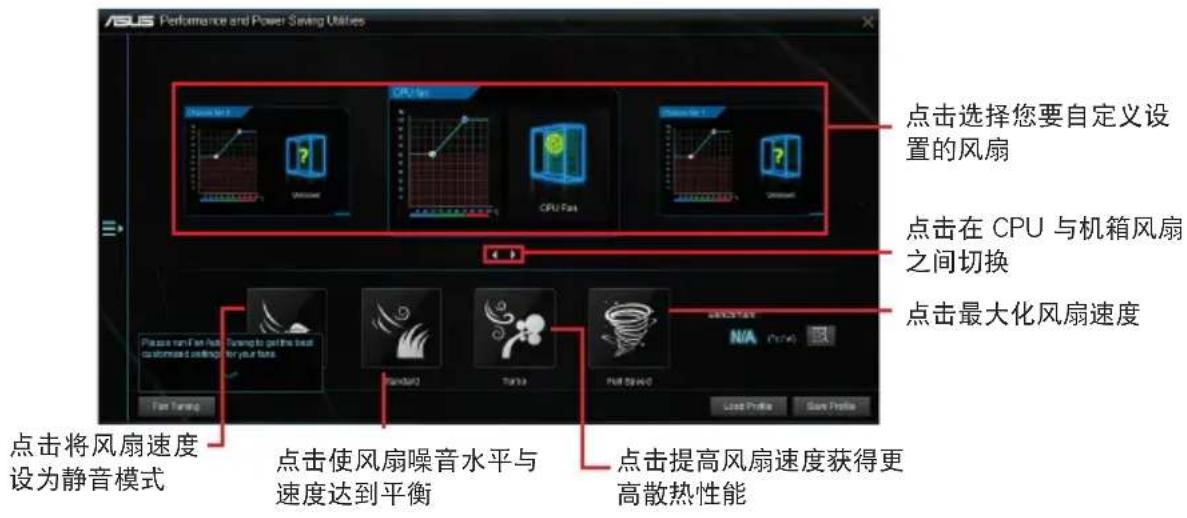

系統整體性能10 華碩 100 系列 AI Suite 3 華碩 Fan Xpert 3（風扇達人 3 代） 華碩 Fan Xpert 3 可以自動偵測并調整風扇速度。用戶可以根據風扇規格及不同的 地理位置、氣候條件而帶來的不同環境溫度優化風扇設置。 Fan Xpert 3 與 Fan Xpert 2+ 擁有相同的功能和界面，Fan Xpert 3 新 增了 CPU DC 模式調整。 開啟 Fan Xpert 3 要開啟 Fan Xpert 3，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇【Fan Xpert 3】。

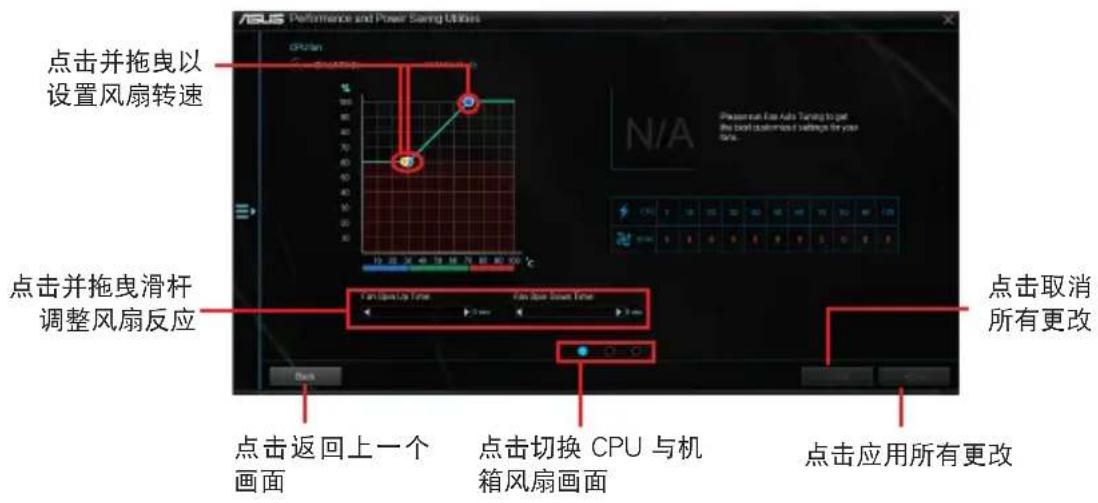

Smart Mode（智能模式） Smart Mode 允許您依據系統溫度自定義風扇轉速與反應。 點擊切換 CPU 與機

調整風扇反應華碩 100 系列 AI Suite 3

C 時，風扇將自動以全速運行以保護 CPU。

• 對於不支持 CPU 風扇偵測的主板，Fan Xpert 3 程序僅可控制 4-pin CPU 風扇。

• 若您的風扇安裝時帶有外接速度控制設備，則 Fan Xpert 3 可能無法

• Fan Xpert 3 程序不支持 2-pin 風扇。若您安裝了 2-pin 風扇，則風

• 若更換了 CPU 或機箱風扇，需重複風扇自動調整過程。 風扇自動調整過程中請勿移除風扇。

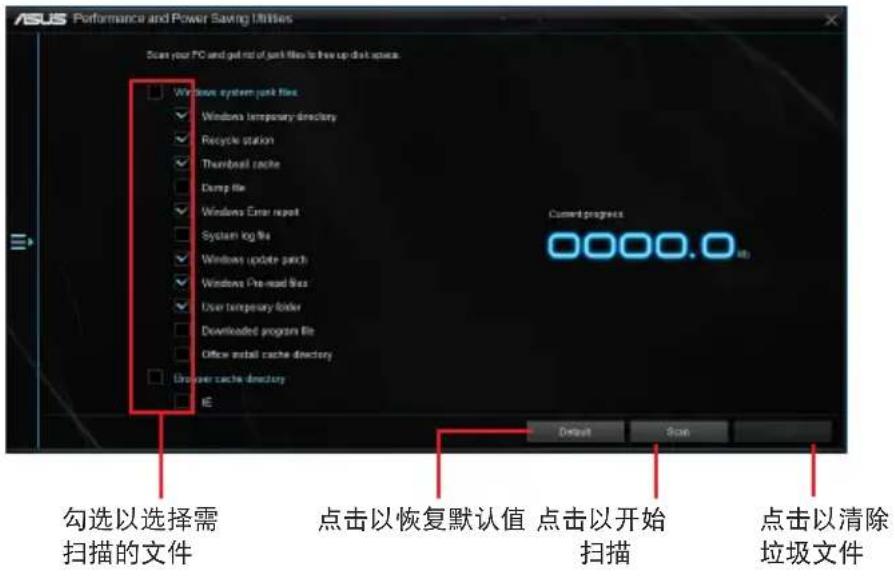

點擊切換 CPU 與機箱風扇畫面點擊返回上一個 畫面12 華碩 100 系列 AI Suite 3 PC Cleaner PC Cleaner 掃描您的電腦並清除垃圾文件，釋放更多硬盤空間。 開啟 PC Cleaner 要開啟 PC Cleaner，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇【PC Cleaner】。 點擊以恢復默認值 點擊以開始

垃圾文件華碩 100 系列 AI Suite 3

點擊選擇 USB 設備 點擊開啟 USB 設備的

點擊開啟 Turbo Mode 加速 USB 設備傳輸速

華碩 USB 3.1 Boost（USB 3.1 加速） 華碩獨創的 USB 3.1 Boost 功能可以輕鬆加速 USB 3.1 設備的傳輸速度。 USB 3.1 Boost 與 USB 3.0 Boost 擁有相同的功能和界面。 開啟 USB 3.1 Boost 要開啟 USB 3.1 Boost，請點擊 A I Sutie 3 主菜單左側的 圖 標，然 後 選 擇 【USB 3.1 Boost】。 使用 USB 3.1 Boost 程序

• 請訪問華碩網站 http://www.asus.com.cn 獲得軟件設置的詳細信

• 使用 USB 3.1 設備來獲得高性能表現，數據傳輸的速度會按照 USB

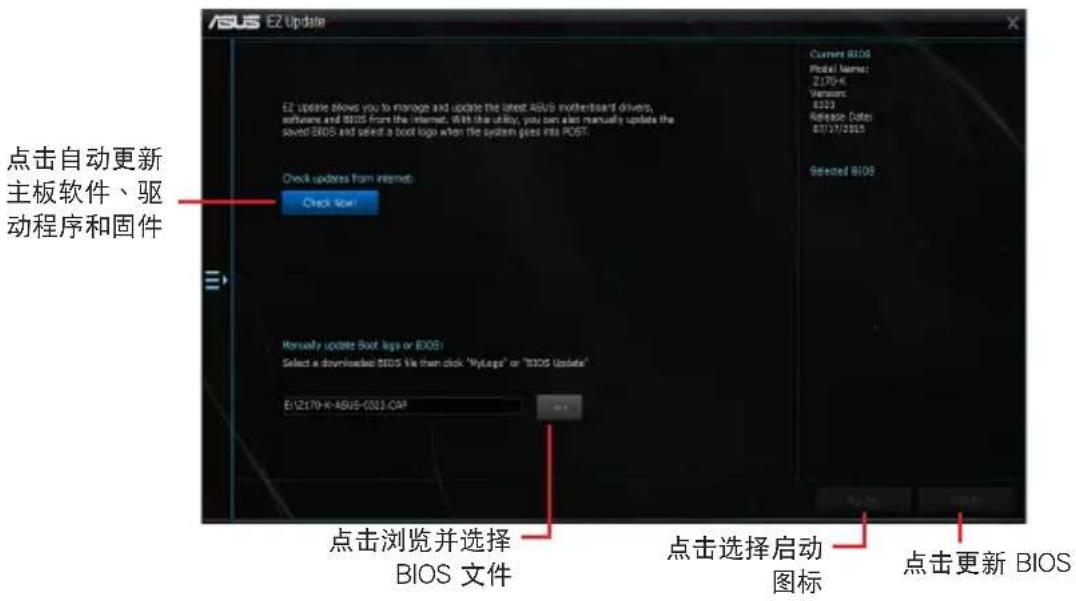

請確認將 USB 3.1 設備連接到 USB 3.1 接口以支持 USB 3.1 Boost 功 能。14 華碩 100 系列 AI Suite 3 華碩 EZ Update EZ Update 程序可讓您自動更新主板軟件、驅動程序和 BIOS。您也可以手動升級 已保存的 BIOS 文件，並選擇系統進入開機自檢（POST）時的啟動圖標。 開啟 EZ Update 要開啟 EZ Update，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇【EZ Update】。

點擊更新 BIOS 手動更新 BIOS 與選擇開機圖案 在您點擊 BIOS Update 按鈕後，點擊 Flash 開始更新 BIOS 與上傳開機圖案文

點擊以搜索您想使用的開機圖案文件 點擊以回到 EZ Update 主畫面

BIOS 與開機圖案華碩 100 系列 AI Suite 3

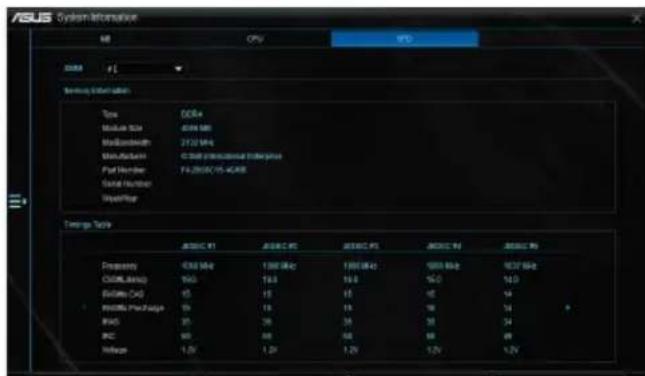

• 點擊“SPD”標籤頁，然後選 擇內存插槽，可以查看安裝於

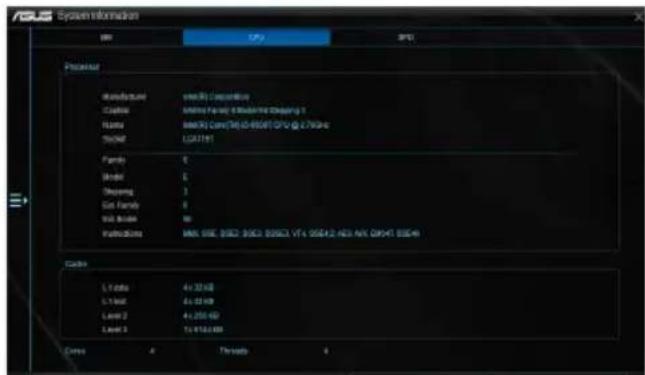

System Information 可顯示主板、處理器、內存等信息。

要開啟系統信息，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇【System Information】。

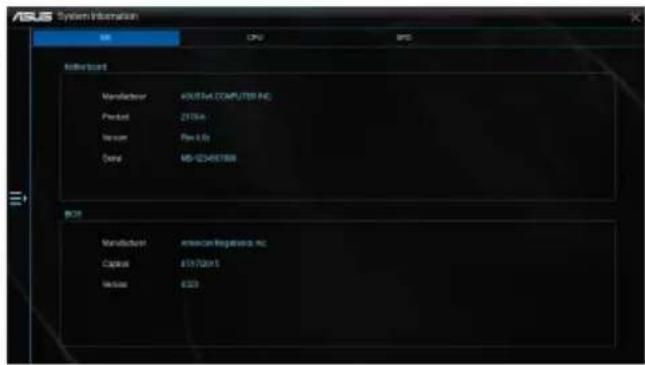

• 點擊【MB】標籤頁可以查看主 板的製造商、產品名稱、版本 以及 BIOS 的信息。16 華碩 100 系列 AI Suite 3 Mobo Connect 本功能可讓您的智能設備共享電腦的鍵盤/鼠標，或從智能設備串流音頻到電腦上

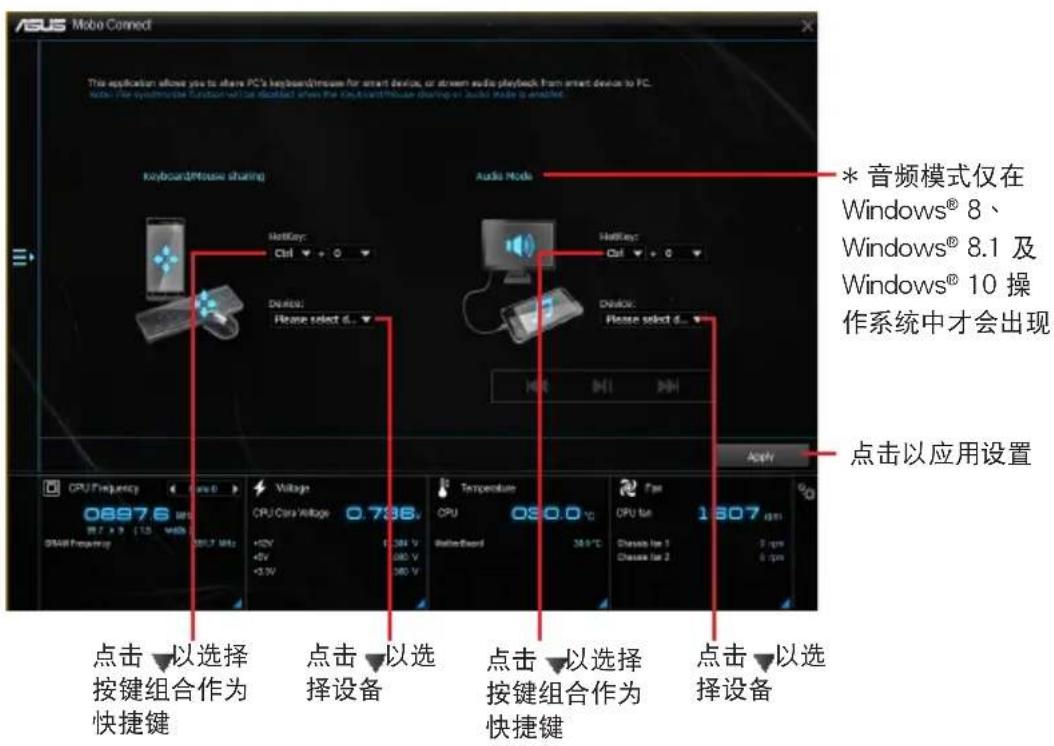

開啟 Mobo Connect 要開啟 Mobo Connect，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇 【Mobo Connect】。 當開啟鍵盤/鼠標共享功能或音頻模式時，文件同步功能將被關閉。

10 操 作系統中才會出現華碩 100 系列 AI Suite 3

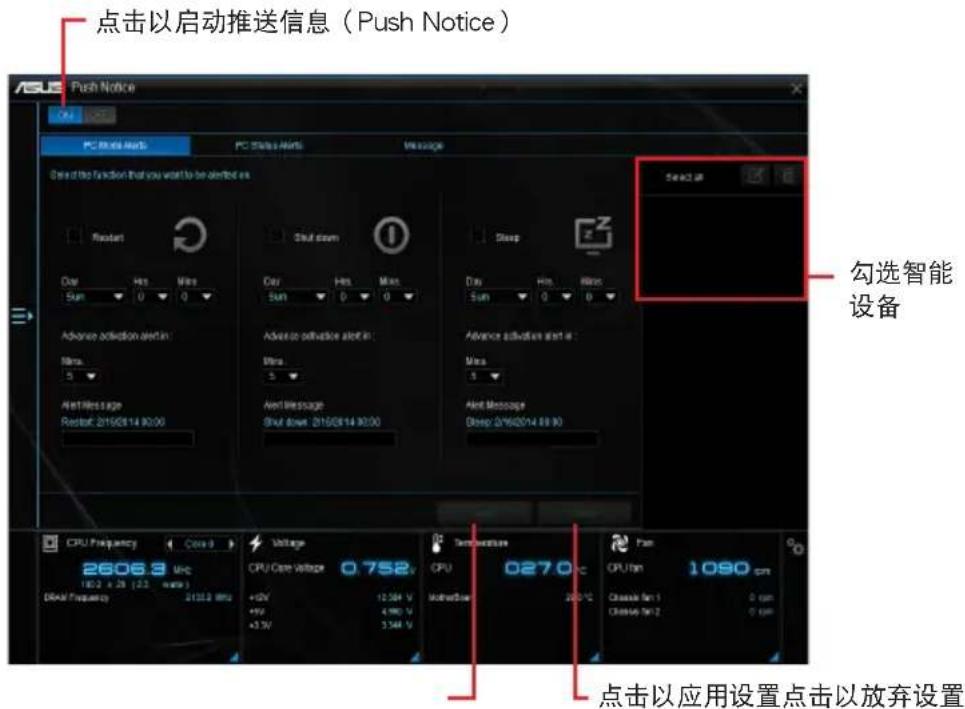

啟動電腦的推送信息（Push Notice） 若要啟動推送信息，請點擊 AI Sutie 3 主菜單左側的 圖 標，然 後 選 擇 【Push Notice】。 推送信息（Push Notice）主畫面 點擊以啟動推送信息（Push Notice） 點擊以應用設置點擊以放棄設置

1. 在智能設備點擊 來啟動推送信息（Push Notice）。

2. 輕觸【Push Scan】然後點擊想要配對的電腦名稱。

推送信息（Push Notice） 這個應用程序讓您可以將系統狀態的詳細信息發送至智能設備，您也可以使用這個 程序發送消息至智能設備。 使用這個應用程序之前，請先確認您的電腦與智能設備已經完成配對。 請參考“配對電腦與智能設備”一節的詳細信息。 若要配對電腦與智能設備，請先確認兩個設備都已經連接至同一個無線 網絡。18 華碩 100 系列 AI Suite 3

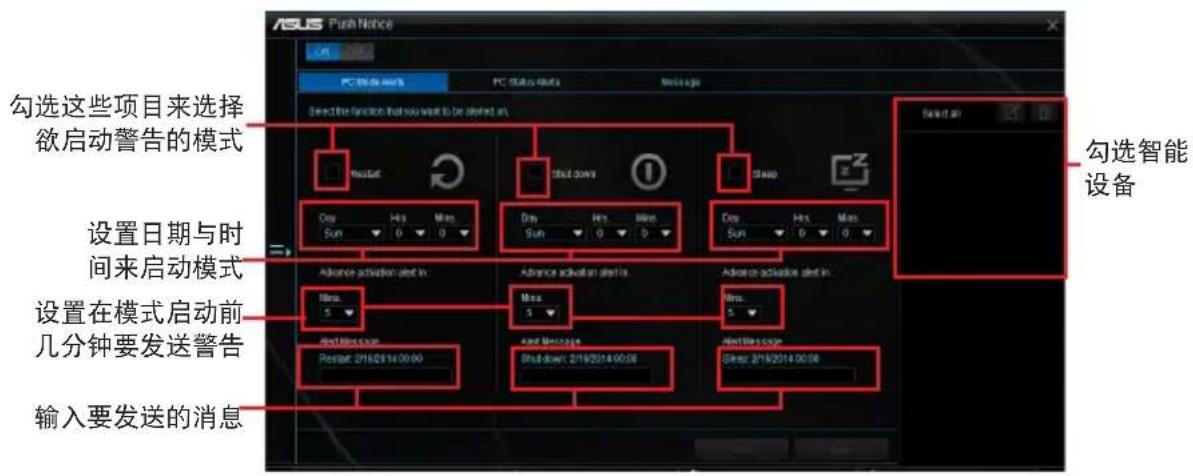

本功能用來設置當電腦重新啟動、關機或進入睡眠模式時，發送警告消息至智能設

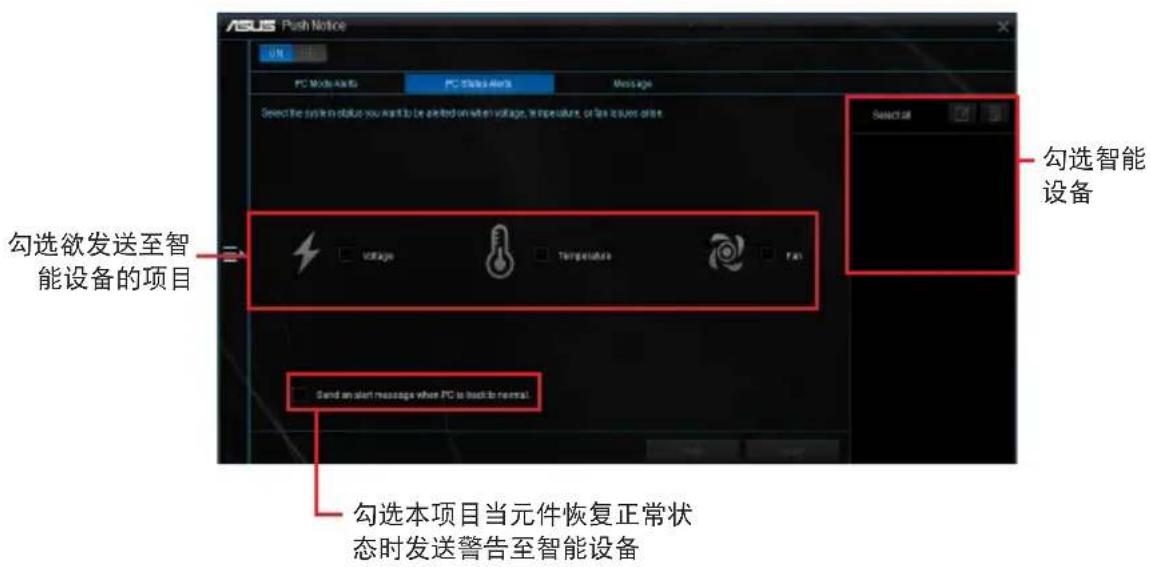

本功能用來將電腦上不正常的狀態，如：電壓、溫度和風扇設置等信息發送警告至

勾選本項目當元件恢復正常狀 態時發送警告至智能設備

設備華碩 100 系列 AI Suite 3

在智能設備查看電腦狀態 在智能設備點擊 來啟動推送信息（Push Notice）。

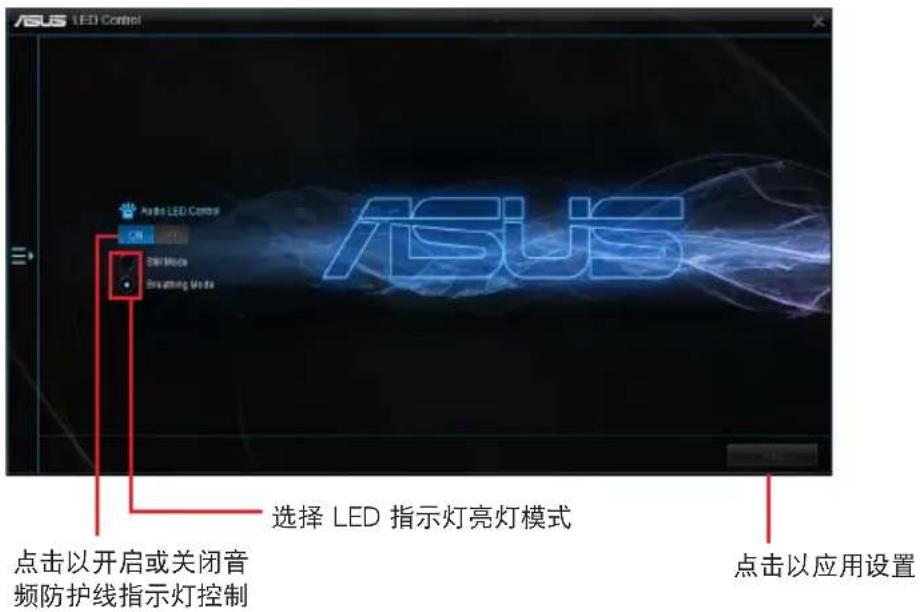

本功能用來發送消息至智能設備。20 華碩 100 系列 AI Suite 3 LED 指示燈控制 本功能可用來開啟或關閉音頻防護線 LED 指示燈控制。 開啟 LED 指示燈控制 要開啟 LED 指示燈控制，請點擊 AI Sutie 3 主菜單左側的 圖標，然後選擇 【LED Control】。 選擇 LED 指示燈亮燈模式

點擊以應用設置華碩 100 系列 AI Suite 3

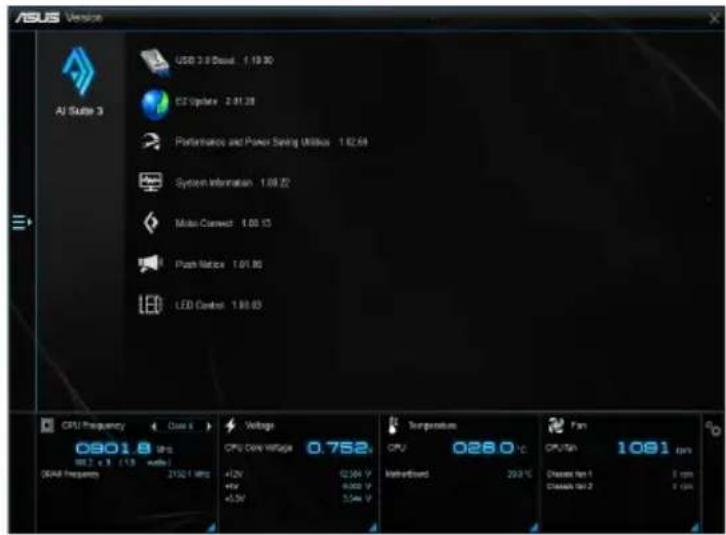

顯示集成在 AI Suite 3 中的應用程序的版本信息。

要開啟版本信息，請點擊 AI Sutie 3 主菜單左側的 圖 標，然 後 選 擇【 Version】。
