目录内容

安全性须知......viii

电气方面的安全性 …… viii

操作方面的安全性 ...... viii

华硕 REACH......viii

关于这本用户手册……ix

用户手册的编排方式 ix

提示符号.....ix

跳线帽及图示说明 ......ix

哪里可以找到更多的产品信息 ……X

P8H61 R2.0 系列规格列表 xi

第一章：产品介绍

1.1 欢迎加入华硕爱好者的行列 …… 1-1

1.2 产品包装....1-1

1.3 特殊功能.... 1-1

1.3.1 产品特写 1-1

1.3.2 华硕 DIGI+ VRM（数字化电源相位设计） 1-3

1.3.3 华硕独家研发功能 1-3

1.4 主板安装前.... 1-6

1.5 主板概述.... 1-7

1.5.1 主板的摆放方向 1-7

1.5.2 螺丝孔位 1-7

1.5.3 主板结构图 1-8

1.5.4 主板元件说明 1-10

1.6 中央处理器 (CPU) 1-11

1.6.1 安装中央处理器 1-11

1.6.2 安装散热器和风扇 1-14

1.6.3 卸除散热器与风扇 1-15

1.7 系统内存....1-16

1.7.1 概述 1-16

1.7.2 内存设置 1-17

1.7.3 安装内存条 1-23

1.7.4 取出内存条 1-23

1.8 扩展插槽....1-24

1.8.1 安装扩展卡 1-24

1.8.2 设置扩展卡 1-24

1.8.3 PCI 扩展插槽 1-24

1.8.4 PCI Express x1 扩展插槽 1-24

1.8.5 PCI Express 3.0/2.0 x16 扩展插槽 1-24

目录内容

1.9 跳线选择区.....1-25

1.10 元件与外围设备的连接 ..... 1-26

1.10.1 后侧面板接口.....1-26
1.10.2 内部接口.....1-27

1.11 软件支持.....1-33

1.11.1 安装操作系统....1-33
1.11.2 驱动程序与应用程序光盘信息 ..... 1-33

第二章：BIOS 信息

2.1 管理、更新您的 BIOS 程序 2-1

2.1.1 华硕在线升级程序（ASUS Update Utility） 2-1
2.1.2 使用华硕 EZ Flash 2 升级 BIOS 程序 ..... 2-2
2.1.3 使用 CrashFree BIOS 程序恢复 BIOS 程序 2-3
2.1.4 华硕 BIOS Updater 2-4

2.2 BIOS 程序设置..... 2-6

2.3 主菜单（Main） 2-10

2.3.1 System Language [English] 2-10
2.3.2 System Date [Day xx/xx/xxxx] 2-10
2.3.3 System Time [xx:xx:xx] 2-10
2.3.4 安全性菜单（Security） 2-10

2.4 Ai Tweaker 菜单（Ai Tweaker） 2-12

2.4.1 Ai Overclock Tuner [Auto] 2-13
2.4.2 Memory Frequency [Auto] 2-13
2.4.3 EPU Power Saving Mode [Disabled] 2-13
2.4.4 OC Tuner [Disabled] 2-13
2.4.5 内存时序控制（DRAM Timing Control） 2-14
2.4.6 处理器电源管理（CPU Power Management） 2-14
2.4.7 DIGI+ VRM 2-15
2.4.8 CPU Voltage [Offset Mode] 2-16
2.4.9 DRAM Voltage [Auto] 2-16
2.4.10 VCCSA Voltage [Auto]....2-16
2.4.11 PCH Voltage [Auto] 2-16
2.4.12 CPU PLL Voltage [Auto] 2-16
2.4.13 CPU Spread Spectrum [Auto] 2-16

2.5 高级菜单（Advanced）....2-17

2.5.1 处理器设置（CPU Configuration）....2-17
2.5.2 PCH 设置（PCH Configuration） 2-19
2.5.3 SATA 设备设置（SATA Configuration）....2-19
2.5.4 系统代理设置（System Agent Configuration）....2-19

目录内容

2.5.5 USB 设备设置（USB Configuration）....2-20
2.5.6 内置设备设置（Onboard Devices Configuration）....2-20
2.5.7 高级电源管理设置（APM） 2-21
2.5.8 网络堆栈（Network Stack） 2-22

2.6 监控菜单（Monitor） 2-23

2.9 退出 BIOS 程序（Exit）.....2-29

安全性须知

电气方面的安全性

• 为避免可能的电击造成严重损害，在搬动电脑主机之前，请先将电脑电源线暂时从电源插槽中拔掉。
• 当您要加入硬件设备到系统中或者要移除系统中的硬件设备时，请务必先连接该设备的数据线，然后再连接电源线。可能的话，在安装硬件设备之前先拔掉电脑的电源线。
• 当您要从主板连接或拔除任何的数据线之前，请确定所有的电源线已事先拔掉。
• 在使用扩展卡或适配卡之前，我们建议您可以先寻求专业人士的协助。这些设备有可能会干扰接地的回路。
• 请确定电源的电压设置已调整到本国/本区域所使用的电压标准值。若您不确定您所属区域的供应电压值为何，那么请就近询问当地的电力公司人员。
• 如果电源已损坏，请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。

操作方面的安全性

• 在您安装主板以及加入硬件设备之前，请务必详加阅读本手册所提供的相关信息。
• 在使用产品之前，请确定所有的数据线、电源线都已正确地连接好。若您发现有任何重大的瑕疵，请尽快联络您的经销商。
• 为避免发生电气短路情形，请务必将所有没用到的螺丝、回形针及其他零件收好，不要遗留在主板上或电脑主机中。
• 灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免放置在这些地方。
• 请勿将电脑主机放置在容易摇晃的地方。
• 若在本产品的使用上有任何的技术性问题，请和经过检定或有经验的技术人员联络。

这个画叉的带轮子的箱子表示这个产品（电子设备）不能直接放入垃圾筒。请根据不同地方的规定处理。

请勿将含汞电池丢弃于一般垃圾筒。此画叉的带轮子的箱子表示电池不能放入一般垃圾筒。

华硕 REACH

注意：请遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）管理规范，我们会将产品中的化学物质公告在华硕 REACH 网站，详细请参考 http://csr.asus.com/english/REACH.htm

关于这本用户手册

产品用户手册包含了所有当您在安装华硕 P8H61 R2.0 系列主板时所需用到的信息。

用户手册的编排方式

用户手册是由下面几个章节所组成：

- 第一章：产品介绍

您可以在本章节中发现诸多华硕所赋予 P8H61 R2.0 系列主板的优异特色。利用简洁易懂的说明让您能很快地掌握 P8H61 R2.0 系列的各项特性，当然，在本章节中我们也会提及所有能够应用在 P8H61 R2.0 系列的新产品技术。

- 第二章：BIOS 信息

本章节描述如何使用 BIOS 设置程序中的每一个菜单项目来更改系统的设置。此外也会详加介绍 BIOS 各项设置值的使用时机与参数设置。

提示符号

为了能够确保您正确地完成主板设置，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告：提醒您在进行某一项工作时要注意您本身的安全。

小心：提醒您在进行某一项工作时要注意勿伤害到电脑主板元件。

重要：此符号表示您必须要遵照手册所描述之方式完成一项或多项软硬件的安装或设置。

注意：提供有助于完成某项工作的诀窍和其他额外的信息。

跳线帽及图示说明

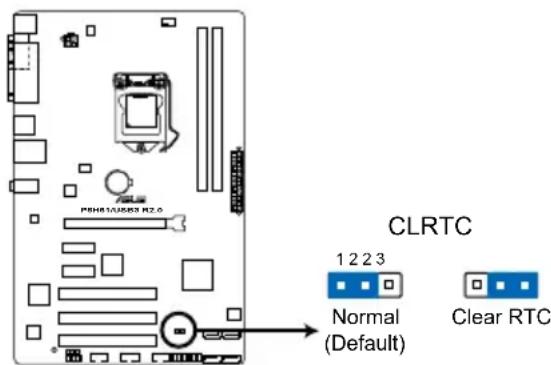

主板上有一些小小的塑胶套，里面有金属导线，可以套住选择区的任二只针脚（Pin）使其相连而成一通路（短路），本手册称之为跳线帽。

有关主板的跳线帽使用设置，兹利用以下图示说明。以下图为例，欲设置为“Jumper™ Mode”，需在选择区的第一及第二只针脚部分盖上跳线帽，本手册图示即以涂上底色代表盖上跳线帽的位置，而空白的部分则代表空接针。以文字表示为：[1-2]。

因此，欲设置为 “JumperFree™ Mode”，以右图表示即为在“第二及第三只针脚部分盖上跳线帽”，以文字表示即为：[2-3]。

Jumper Mode

您可以通过下面所提供的两个管道来获得您所使用的华硕产品信息以及软硬件的更新信息等。

1. 华硕网站

您可以到 http://www.asus.com.cn 华硕网站取得所有关于华硕软硬件产品的各项信息。

2. 其他文件

在您的产品包装盒中除了本手册所列举的标准配件之外，也有可能会夹带有其他的文件，譬如经销商所附的产品保证单据等。

电子信息产品污染控制标示：图中之数字为产品之环保使用期限。仅指电子信息产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。

有毒有害物质或元素的名称及含量说明标示：

部件名称	有害物质或元素
	铅(Pb)汞(Hg)镉(Cd)			六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及其电子组件	×○	○○○○
外部信号连接头及线材	×○	○○○○

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用期限，系指在一般正常使用状况下。

P8H61 R2.0 系列规格列表

中央处理器	支持LGA1155插槽Intel®第三代/第二代CoreTM i7 / CoreTM i5 / CoreTM i3 / Pentium® / Celeron®处理器支持22/32nm处理器支持Intel® Turbo Boost 2.0技术*是否支持Intel® Turbo Boost技术2.0依据处理器类型而定。**请访问华硕网站http://www.asus.com.cn获取最新的Intel®处理器支持列表
芯片组	Intel® H61 Express 芯片组
内存	支持双通道内存架构2×内存插槽,支持DDR3 2200(超频)/2133(超频)/2000(超频)/1866(超频)/1600/1333/1066MHz、un-buffered、non-ECC内存条,最高可扩展至16GB支持Intel® Extreme Memory Profile (XMP)技术*Intel第三代处理器可支持DDR3 1600MHz或更高的内存频率**由于CPU性能,DDR3 2133/1866MHz内存条默认以DDR3 2000/1800MHz运行。***请浏览http://www.asus.com.cn获取最新内存合格供应商列表(QVL)。****若您安装4GB或更大内存,Windows®32-bit操作系统将仅识别少于3GB。因此若您使用Windows®32-bit操作系统,建议您使用少于3GB系统内存。
扩展槽	1×PCI Express 3.0*/2.0×16扩展卡插槽[蓝色](x16模式)2×PCI Express 2.0×1扩展卡插槽3×PCI扩展卡插槽*仅Intel®第三代CoreTM处理器支持PCIe 3.0速度。
存储媒体连接槽	Intel® H61 Express 芯片组:-4×Serial ATA 3.0 Gb/s接口
网络功能Realtek	®8111F千兆网络控制器
音频	Realtek® ALC887高保真8声道*音频编解码芯片*请使用前面板具备HD音频插孔的机箱以支持8声道音频输出
USB P8H61 R2.0与P8H61 PLUS R2.0:Intel® H61 Express芯片组:-支持10个USB 2.0/1.1接口(6个位于主板上,4个位于后侧面板)P8H61/USB3 R2.0:ASMedia® ASM1042控制器,支持华硕USB 3.0Boost UASP模式:-支持2个USB 3.0/2.0接口(位于后侧面板,蓝色)Intel® H61 Express芯片组:-支持8个USB 2.0/1.1接口(6个位于主板上,2个位于后侧面板)

(下页继续)

P8H61 R2.0 系列规格列表

特殊功能	100%高品质高传导性全固态电容(仅P8H61/USB3 R2.0与P8H61 PLUS R2.0支持)
华硕特殊功能	华硕DIGI+VRM:-数字电源控制:针对CPU的数字供电设计-华硕3+1相供电设计华硕独家功能:-华硕Network iControl(网络智能管理)*,实时分配网络带宽至全网络使用需求最大的程序-USB 3.0 Boost(USB 3.0加速)支持最新的USB 3.0 UASP标准(仅P8H61/USB3 R2.0支持)-华硕Disk Unlocker支持使用3TB+容量的硬盘-华硕Anti-Surge(电涌全保护)-华硕EPU(智慧节能)-华硕TurboV(瞬间加速)-华硕AI Charger+(仅P8H61/USB3 R2.0支持)-华硕Ai Charger(充得快)-华硕Al Suite II(智能管家2)-华硕Low EMI(EMI防辐射)-华硕ESD(ESD静电防护)华硕静音散热方案:-华硕Fan Xpert(风扇达人)-华硕无风扇散热设计:美学散热片设计华硕EZ DIY:-华硕中文图形化BIOS具备友好的图形用户界面-华硕CrashFree BIOS 3(BIOS刷不死3)-华硕EZ Flash 2-华硕MyLogo 2^TM 个性化应用软件*Network iControl(网络智能管理)功能不支持Windows®XP/Vista操作系统
华硕独家超频功能精确超频(Precision Tweaker):-vCore:可以0.005V为增量调整CPU电压-vCCSA:190段系统代理电压控制-vDRAM Bus:190段内存电压控制-vPCH:190段芯片组电压控制SFS无段超频(Stepless Frequency Selection):-在80MHz~300MHz范围内以1MHz为增量调整BCLK/PCIE频率超频保护:-华硕C.P.R.(CPU超不死)

(下页继续)

P8H61 R2.0 系列规格列表

后侧面板设备接口 1×PS/2 鼠标接口(绿色)
	1×PS/2 键盘接口(紫色)
	1×串口(COM)
	1×并口(LPT)
	1×RJ-45 网络接口
	3×音频接口
	P8H61 R2.0与P8H61 PLUS R2.0:
	-4×USB 2.0/1.1接口
	P8H61/USB3 R2.0:
	-2×USB 3.0/2.0接口
	-2×USB 2.0/1.1接口
内置I/O设备接口 /开关	3×USB 2.0/1.1扩展套件数据线插槽,可扩展6组外接式USB 2.0/1.1接口
	4×SATA 3.0Gb/s设备连接插座
	1×中央处理器风扇电源插槽
	1×机箱风扇电源插槽
	1×前面板音频连接排针
	1×S/PDIF数字音频连接排针
	1×系统控制面板连接排针
	1×24-pin EATX主板电源插槽
	1×4-pin ATX 12V主板电源插槽
BIOS功能 64 Mb Flash ROM、UEFI BIOS、PnP、DMI v2.0、WfM 2.0、ACPI v2.0a、SM BIOS v2.6、多国语言BIOS、ASUS EZ Flash 2、ASUS CrashFree BIOS 3、F12 PrintScreen功能、F3快捷方式功能、ASUS DRAM SPD(Serial Presence Detect)内存信息
管理功能	WfM 2.0、DMI 2.0、WOR by PME、PXE
相关配件 2×Serial ATA 3.0Gb/s数据线
	1×I/O档板
	1×用户手册
	1×应用程序光盘
应用程序光盘驱动程序	华硕应用程序(ASUS utilities)
	华硕在线升级程序(ASUS Update)
	杀毒软件(OEM版本)
主板尺寸	ATX型式:12×7.8英寸(30.5×19.8厘米)

*规格若有变动，恕不另行通知

第一章

产品介绍

1.1 欢迎加入华硕爱好者的行列

再次感谢您购买此款华硕 P8H61 R2.0 系列主板！

本主板的问世除了再次展现华硕对于主板一贯具备的高质量、高性能以及高稳定度的严苛要求，同时也添加了许多新的功能以及大量应用在它身上的最新技术，使得P8H61 R2.0系列主板成为华硕优质主板产品线中不可多得的闪亮之星。

在您拿到本主板包装盒之后，请马上检查下面所列出的各项标准配件是否齐全。

1.2 产品包装

主板 华硕 P8H61 R2.0 系列主板

数据线 2 × Serial ATA 3.0Gb/s 数据线

配件 1 × I/O 挡板

应用程序光盘 华硕主板驱动程序与应用程序光盘

相关文件 用户手册

• P8H61 R2.0 系列主板包含 P8H61 R2.0、P8H61 PLUS R2.0 与 P8H61/USB3 R2.0 三个型号。包装内容物依型号而定。本手册中的图示均以 P8H61/USB3 R2.0 为例。
• 若以上列出的任何一项配件有损坏或是短缺的情形，请尽快与您的经销商联系。

1.3 特殊功能

1.3.1 产品特写

支持 Intel® LGA1155 第三代/第二代 Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® 处理器

本主板支持最新的 LGA1155 封装的 Intel ^ 第三代/第二代 Core ^TM i7/Core ^TM i5/Core ^TM i3/Pentium ^ /Celeron ^ 处理器，集成 iGPU、内存与 PCI Express 控制器支持内置的绘图处理器、双通道（2 DIMM）DDR3 内存条与 16 组 PCI Express 3.0/2.0 通道，可提供强劲的显示性能。Intel ^ 第三代/第二代 Core ^TM i7/Core ^TM i5/Core ^TM i3/Pentium ^ /Celeron ^ 处理器是世界上最强劲与节能的处理器之一。

支持 Intel® H61 Express 芯片组

最新 Intel® H61 Express 芯片组采用单芯片设计，支持全新 1155 平台 Intel® Core™ i7 / Core™ i5 / Core™ i3/Pentium® Celeron® 第三代/第二代处理器。H61 Express 芯片组利用点对点连接，提供更高的带宽与稳定性，提升性能。

支持双通道 DDR3 2200（超频）/2133（超频）/2000（超频）/1866（超频）/1600/1333/1066MHz 内存

本主板支持 DDR3 2200（超频）/2133（超频）/2000（超频）/1866（超频）/1600/1333/1066MHz 内存。可提供更快的数据传输速度，更高的带宽，以增强系统内存数据传输速度，提高运算效率，增强 3D 绘图及其他对内存要求较高的应用程序的运行性能。

- Intel 第三代处理器可支持 DDR3 1600MHz 或更高的内存频率。

- 由于 CPU 性能，DDR3 2133/1866MHz 内存条默认以 DDR3 2000/1800MHz 运行。

支持 PCI Express 3.0

最新的 PCI Express 总线标准提供比当前 PCIe 2.0 快二倍的效能，x16 的总带宽可达 32GB/s，双倍于 PCIe 2.0（x16 模式）的 16GB/s。PCI 3.0 提供用户前所未有的数据传输速度，提供与 PCIe 1.0 及 PCIe 2.0 设备完全向下相容的便利与无缝传输。这是 PC 用户想要增进与最佳化图像性能必备的功能，也是必备的最新、最有前瞻性的功能。

* 第三代 Intel® Core™ 处理器支持 PCIe 3.0 的传输速率。

8 声道高保真音效

本主板内置的 8 声道高清晰音频编解码器，支持高达 192KHz/24-bit 的音频输出，自动检测外围连接设备，支持多种串流技术，能同时将音频串流传送到不同的目的地。让您可以通过麦克风和朋友聊天的同时，还能够享受多声道的游戏。这些男人惊艳的功能只要一台电脑就可以搞定。

千兆网络（Gigabit LAN）

本主板内置的网络控制器是一款高度集成的千兆网络控制器。它拥有 ACPI 管理功能，可为高级操作系统提供有效的电源管理。

采用 100% 高品质高传导性固态电容（仅 P8H61/USB3 R2.0 与 P8H61 PLUS R2.0 支持）

本主板全部采用高传导性固态电容，可增加主板使用寿命，且具备更好的的耐高温性能。

1.3.2 华硕 DIGI+ VRM（数字化电源相位设计）

数字电源控制：CPU 数字电源设计

全新数字 CPU 电源控制完美配合 CPU 发出的数字电源信号（SVID），拥有超快速的感应与响应速度，传送精准的电能。准确的电能供应可降低浪费，并提供更稳定的 CPU Vcore 电压。用户可以通过调整 UEFI BIOS 或在华硕独创的界面中调整 CPU 电压，满足不同的超频需求。此项专利设计提高了超频空间，完全释放系统潜能。

华硕 EPU（智能节能处理器）

华硕 EPU 智能节能处理器可检测目前的系统负载并实时智能调整功率，以此提供整体系统节能省电的功能。EPU 为组件提供自动相位切换，可智能加速及超频以提供最适合的用电量，以此节省电力与成本。

1.3.3 华硕独家研发功能

华硕 UEFI BIOS（中文图形化 BIOS）

灵活简单的 BIOS 界面

华硕 UEFI BIOS 提供友善的使用界面，跳脱常规使用键盘输入 BIOS 方式，提供更有弹性与更便利的鼠标控制操作。您可以轻易地使用新的 UEFI BIOS，如同操作您的操作系统般顺畅。华硕 UEFI BIOS 原生支持容量超过 2.2TB 的 64 位硬盘。

华硕独创界面

独家的 EZ Mode 会显示经常使用的设置信息，而 Advanced Mode 则有更多、更复杂的系统设置，包括详细的内存信息等，提供给喜爱体验性能极致的爱好者。

全新升级！快速与简易信息增强系统控制

• F12 BIOS 快照快捷键用来共享 UEFI 设置信息与问题解决。
• 新的 F3 快捷键提供最常使用的设置信息。
• 华硕 DRAM SPD（Serial Presence Detect）用来显示内存信息、侦测故障内存插槽，以及协助解决开机自检（POST）时有问题的状况。

华硕 TurboV（瞬间加速）

通过华硕 TurboV，就能体验即时超频带来心跳加速的感觉。这款使用简单的超频工具，让您无须离开或重新启动操作系统，即可进行超频，而且它具有简单易用的使用界面，让您只需按几下鼠标即可使用。而且，华硕 TurboV 的最佳超频设置档可提供您适用于不同情境的最佳超频设置。

华硕 USB 3.0 Boost（USB 3.0 加速）（仅 P8H61/USB3 R2.0 支持）

全新华硕 USB 3.0 加速技术支持 UASP（USB Attached SCSI Protocol）传输协议，是最新的 USB 3.0 标准。拥有 USB 3.0 加速技术，USB 设备传输速度可显着的提升约 170%，给人印象深刻的 USB 3.0 传输速度。USB 3.0 加速技术提供友好的图形界面，通过华硕独家设备自动侦测设置，可以立即加速 USB 3.0 接口的输速度。

华硕 Network iControl（网络智能管理）

只要通过单一个开启/关闭按钮，正在使用中的应用程式可以优先拥有数据和网络带宽。此外，您可以通过直觉式的用户界面，轻松地为您所喜爱的软件建立优先使用权的设置文件，在这个文件中，程序可以预先安排在特定的时间运行避开网络阻塞的时段，以及减少下载的等待时间。自动 PPPoE 网络连接提供一次到位的设置。

Network iControl（网络智能管理）功能不支持 Windows® XP/Vista 操作系统。

华硕 Anti-Surge（华硕电涌全保护）

电涌全保护设计可侦测过电压的情况，即时避免电压浪涌，它也会主动切断供电保护系统安全。

1. 即时过压保护。
2. 采取主动保护方式，以免主板与系统受损。

华硕 AI Suite II（智能管家 2）

华硕 AI Suite II 智能管家 2，提供易用的操作界面，将所有华硕独家秘笈整合至单一易用的程序中。它可以帮助用功监视超频、供电管理、风扇速度、电压及温度的读数。这套完全整合的软件提供丰富易用的功能，无需在多个不同的程序之间来回切换。

华硕 Fan Xpert（风扇达人）

在不同的环境气候跟系统负载状况下，华硕 Fan Xpert 让用户可以依照不同温度状况同时调整 CPU 风扇转速，内置的多种预设值更能使系统在不同情形下弹性保持安静及静音的运行。

华硕 Ai Charger（充的快）

Ai Charger 是华硕专为支持 iPod、iPhone、iPad 快速充电的一款软件。

• 请检查您的 USB 移动设备是否完全支持 BC 1.1 功能。
• 实际充电速度因您 USB 设备而有所差异。

Ai Charger+（仅 P8H61/USB3 R2.0 支持）

华硕 Ai Charger+ 是 Ai Charger* 的最新版本，带给您全新的 USB 3.0 快速充电体验。通过简单而友好的界面，您不仅可以轻松地为 iPod、iPhone、iPad 充电，还可使支持 BC 1.1 ** 标准的移动设备充电速度快三倍。

* Ai Charger 是华硕专为支持 iPod、iPhone、iPad 快速充电的一款软件。

** 请检查您的 USB 移动设备是否完全支持 BC 1.1 功能。

*** 实际充电速度因您 USB 设备而有所差异。

华硕 Low EMI（EMI 防辐射）

华硕主板可有效地降低 50% 的辐射。特殊的低辐射设计可为您屏蔽有害的电磁波，减少 50% 的辐射。

1. 降低辐射的设计通过独家的电路设计辐射以抵销，降低有害的辐射电磁波。

2. 辐射保护层设计可有效地阻挡辐射，以避免辐射散播。

华硕 ESD（ESD 静电防护）

ESD 静电防护可以在您插入或者拔出 USB 设备的时候，保护您的电脑免受静电损害。

华硕 CrashFree BIOS 3 (BIOS 刷不死 3)

华硕 CrashFree BIOS 3 让用户能通过储存 BIOS 文件的 USB 闪盘恢复损坏的 BIOS 文件。使您在 BIOS 文件损坏时不用额外花钱购买更换用的 BIOS 芯片。

华硕 EZ Flash 2 程序

EZ Flash 2 BIOS 是一套简单易用的 BIOS 更新应用程序。只要在进入操作系统之前启动此工具，即可使用 USB 闪存盘轻松更新 BIOS，无须另外准备软盘或使用操作系统的更新程序，您只需按几下按键即可更新 BIOS。

华硕 C.P.R. (CPU 超不死)

当系统因为超频而无法开机时，用户不必打开机箱清除 CMOS 数据，只需要重新启动电脑即可自动恢复前一次设置的 CPU 参数值。

符合 ErP 指令

本主板符合欧盟规定的耗能相关产品指令（Energy-related Products，ErP 指令）。ErP 指令规定产品在耗能方面需符合一定的能源效益要求。这也正与华硕对于建立友善环境，生产高能效产品的企业愿景一致，通过设计与创新来降低产品的二氧化碳排放，从而减少对环境的破坏。

1.4 主板安装前

在您动手更改主板上的任何设置之前，请务必先作好以下所列出的各项预防措施。

• 在处理主板上的任何元件之前，请您先拔掉电脑的电源线。
• 为避免产生静电，在拿取任何电脑元件时除了可以使用防静电手环之外，您也可以触摸一个有接地线的物品或者金属物品像电源供应器外壳等。
• 拿取集成电路元件时请尽量不要触碰到元件上的芯片。
• 在您移除任何一个集成电路元件后，请将该元件放置在绝缘垫上以隔离静电，或者直接放回该元件的绝缘包装袋中保存。
• 在您安装或移除任何元件之前，请确认 ATX 电源供应器的电源开关是切换到关闭（OFF）的位置，而最安全的做法是先暂时拔出电源供应器的电源线，等到安装/移除工作完成后再将之接回。如此可避免因仍有电力残留在系统中而严重损及主板、外围设备、元件等。

电力指示灯

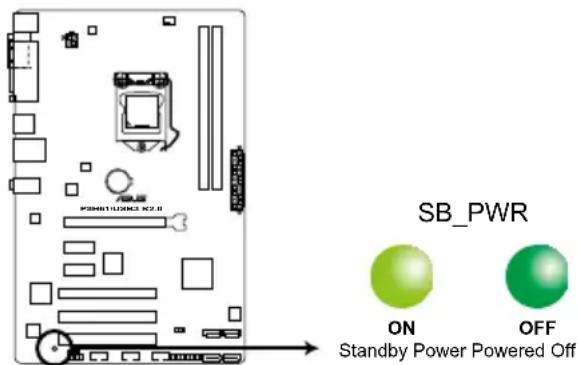

当主板上内置的电力指示灯（SB_PWR）亮着时，表示目前系统是处于正常运行、省电模式或者软关机的状态中，并非完全断电。这个指示灯可用来提醒您在安装或移除任何的硬件设备之前，都必须先移除电源，等待指示灯熄灭才可进行。请参考下图所示。

当您安装主板到电脑机箱内时，请确认主板与机箱大小相适应。

请确认在安装或移除主板前先拔除电源线，否则可能导致主板元器件损坏和对用户的人身伤害。

1.5.1 主板的摆放方向

当您安装主板到电脑主机机箱内时，务必确认安装的方向是否正确。主板的外接插头的方向应是朝向主机机箱的后方面板，而且您也会发现主机机箱后方面板会有相对应的预留孔位。

1.5.2 螺丝孔位

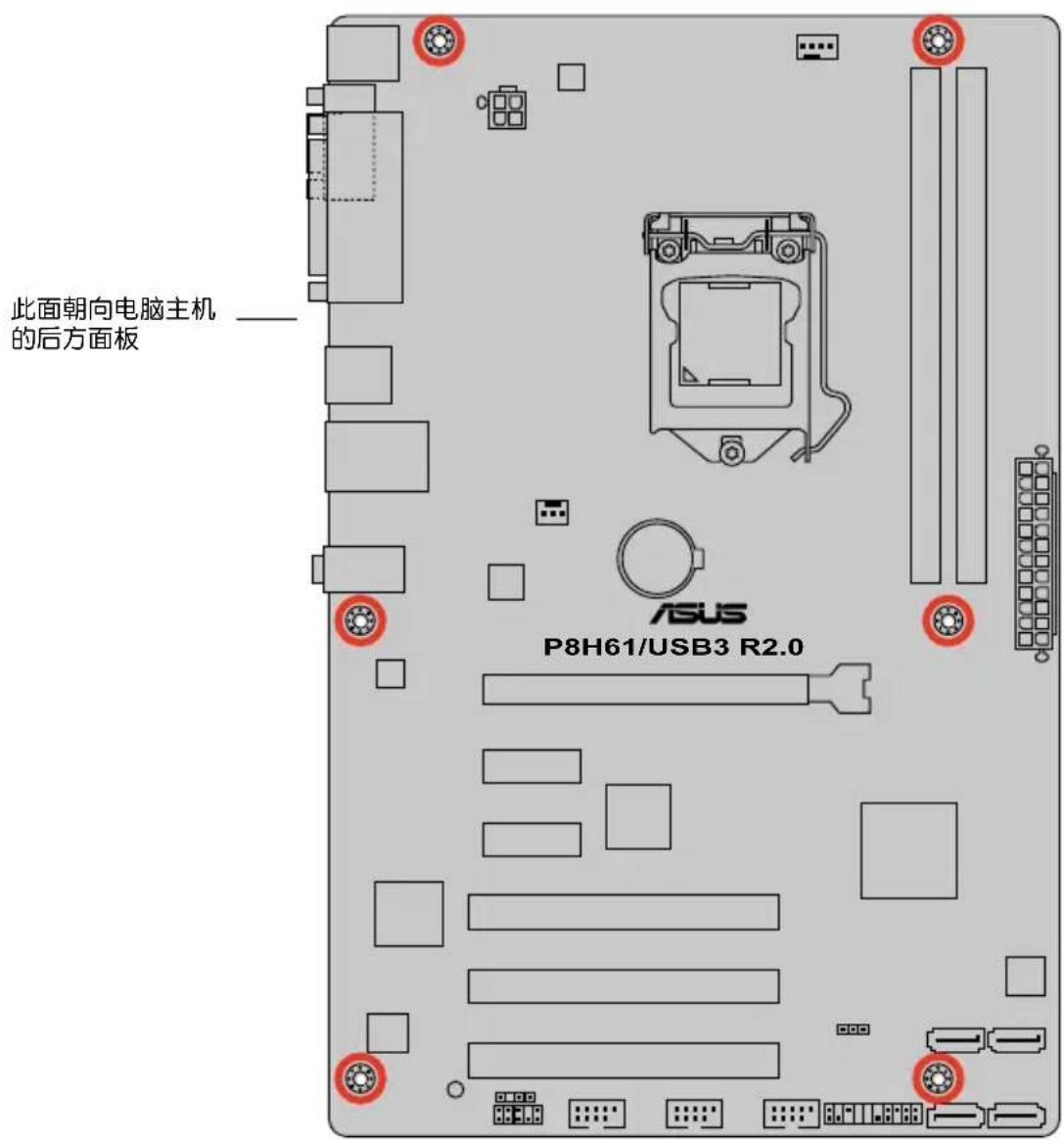

请将下图所圈选出来的“六”个螺丝孔位对准主机机箱内相对位置的螺丝孔，然后再一一锁上螺丝固定主板。

请勿将螺丝锁得太紧！否则容易导致主板的印刷电路板产生龟裂。

此面朝向电脑主机 的后方面板 ASUS P8H61/USB3 R2.0

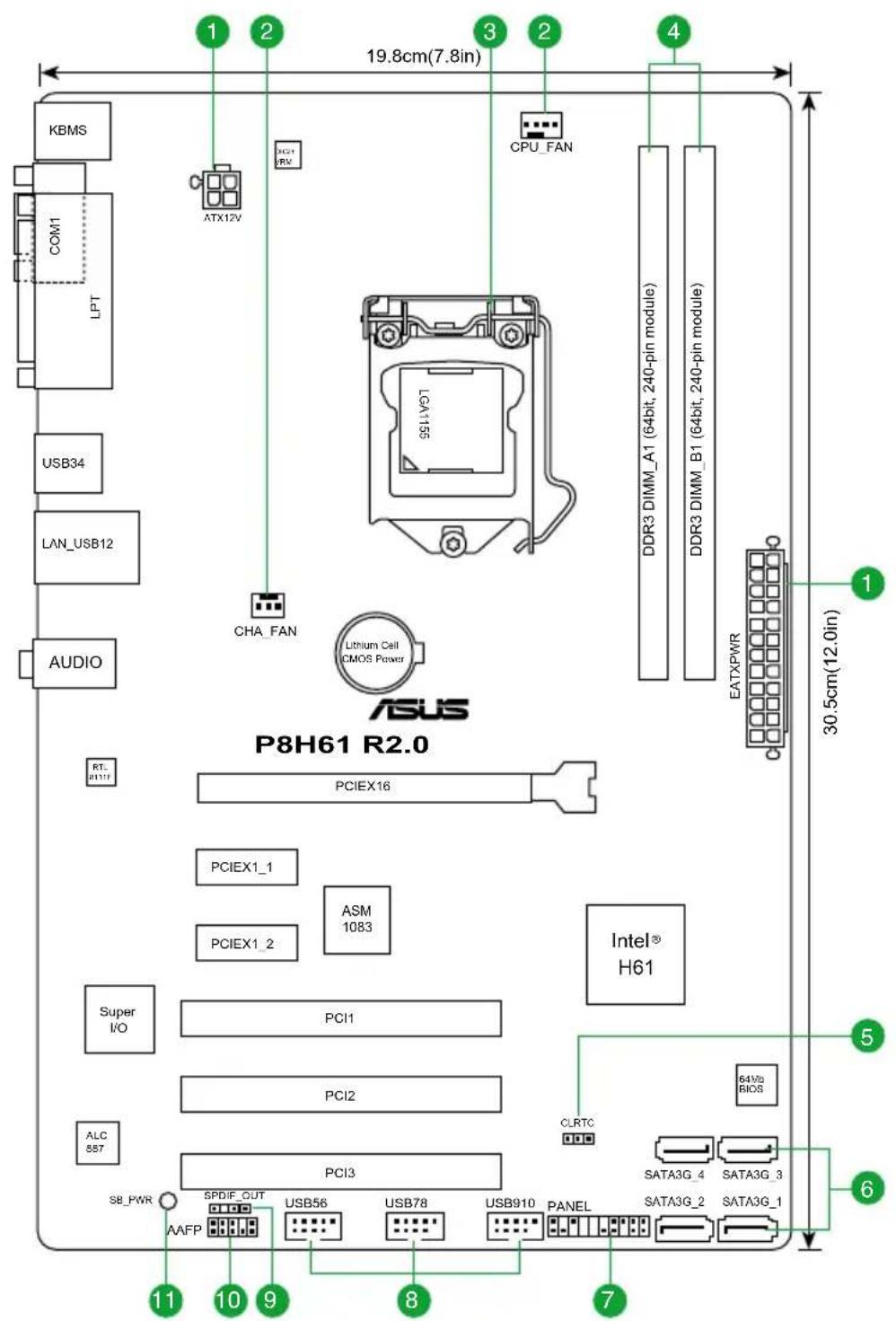

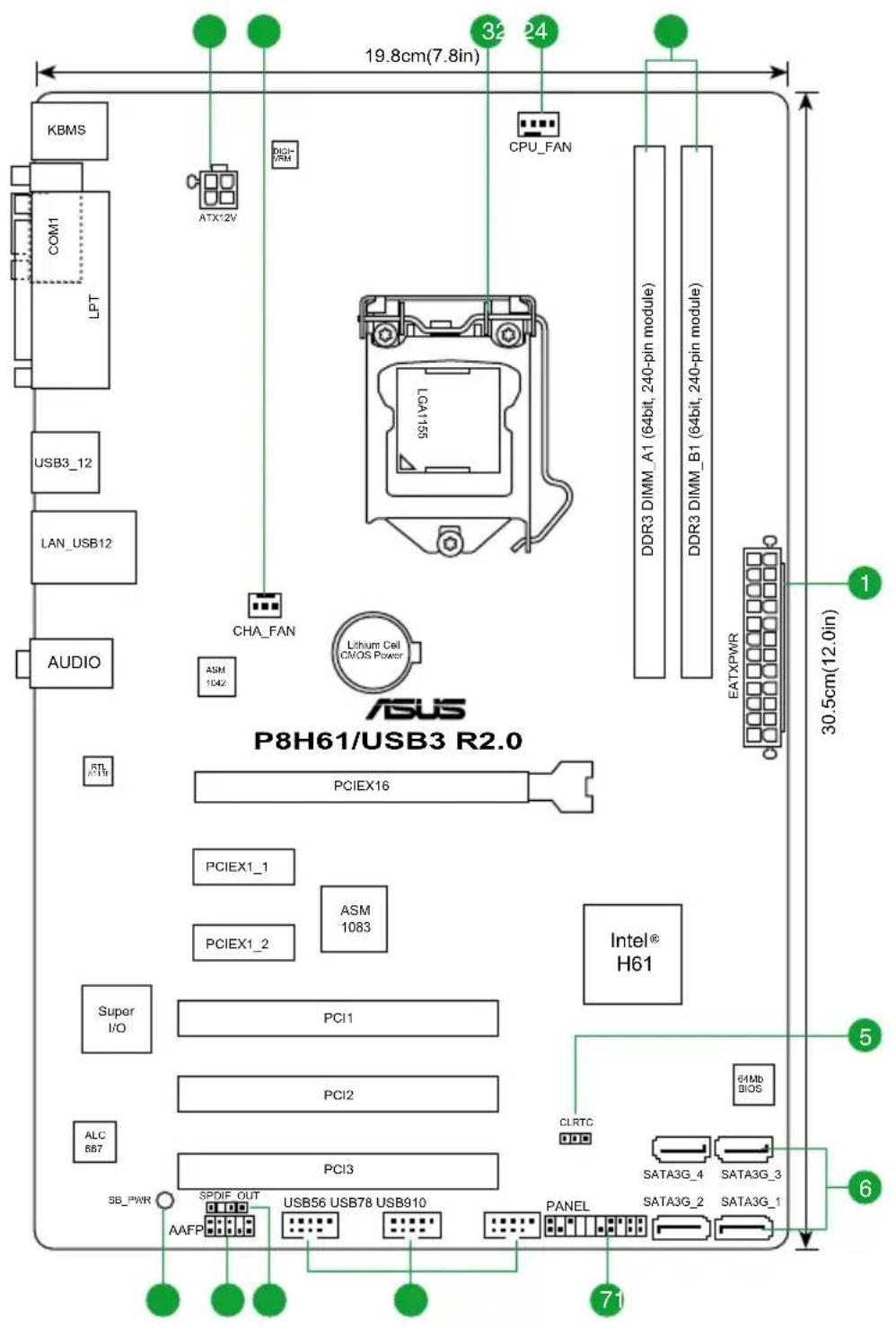

1.5.3 主板结构图

19.8cm(7.8in) 32 24 KBMS COM1 LPT USB3_12 LAN_USB12 AUDIO CHA_FAN ASM 1042 CPU_FAN ATX12V PCI-PRM LCA155 LCA155 LCA155 DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) EATXPWR ASUS P8H61/USB3 R2.0 PCIEX16 PCIEX1_1 PCIEX1_2 ASM 1083 Super I/O PCI1 PCI2 ALC BB7 PCI3 SB_PWR SPDIF_OUT AAFP USB56 USB78 USB910 CLRTC SATA3G_4 SATA3G_3 SATA3G_2 SATA3G_1 Intel® H61 64Mb BIOS 71

19.8cm(7.8in) 32 24 KBMS COM1 LPT USB34 LAN_USB12 AUDIO CHA_FAN CPU_FAN ATX12V DIOVRM LED156 LICAMOS Lithium Cell CMOS Power DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) EATXPWR ASUS P8H61 PLUS R2.0 PCIEX16 PCIEX1_1 PCIEX1_2 ASM 1083 Super I/O PCI1 PCI2 ALC B87 PCI3 SB_PWR SPDIF_OUT AAFP USB56 USB78 USB910 CLRTC SATA3G_4 SATA3G_3 SATA3G_2 SATA3G_1 64Mb BIOS 71

19.8cm(7.8in) 1 2 3 2 4 KBMS COM1 LPT USB34 LAN_USB12 AUDIO CHA_FAN CPU_FAN LCAV1155 Lithium Cell ICMOS Power ASUS P8H61 R2.0 PCIEX16 PCIEX1_1 PCIEX1_2 ASM 1083 Super I/O PCI1 PCI2 ALC 857 PCI3 S8_PWR AAFP SPDIF_OUT USB56 USB78 USB910 PANEL SATA3G_4 SATA3G_3 SATA3G_2 SATA3G_1 CLRTC 64Vib BIOS Intel® H61 EATXPWR DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) 30.5cm(12.0in) 1 2 3 4 5 6 11 10 9 8 7

1.5.4 主板元件说明

接口/跳线/插槽/指示灯 页数 接口/跳线/插槽 页数

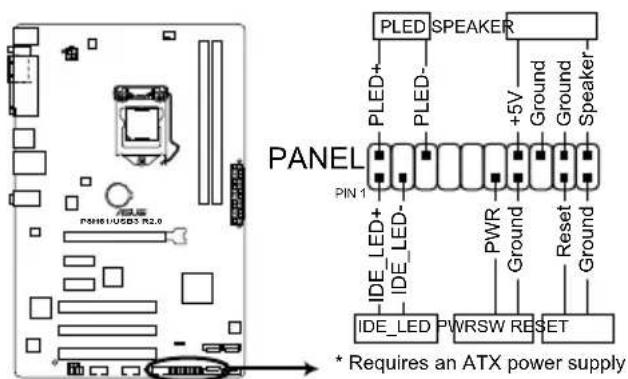

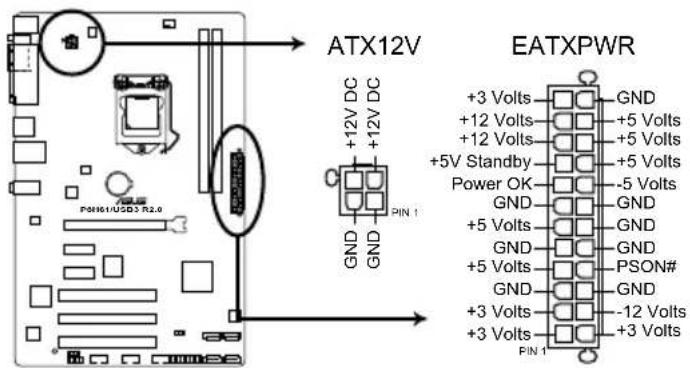

1. ATX 主板电源插槽(24-pin EATXPWR、4-pin ATX12V)	1-28	7. 系统控制面板连接排针(20-8 pin PANEL)	1-32
2. 中央处理器与机箱风扇电源插槽(4-pin CPU_FAN、3-pin CHA_FAN)	1-29	8. USB 2.0 扩展套件数据线插槽(10-1 pin USB56、USB78、USB910)	1-31
3. Intel® LGA1155 中央处理器插槽 1-11 9.	数字音频连接排针(4-1 pin SPDIF_OUT)		1-29
4. DDR3 内存插槽 1-16 10. 前面板音频连接排针(10-1 pin AAFP) 1-27
5. CMOS 配置数据清除(3-pin CLRTC)	1-25	11. 电力指示灯(SB_PWR)	1-6

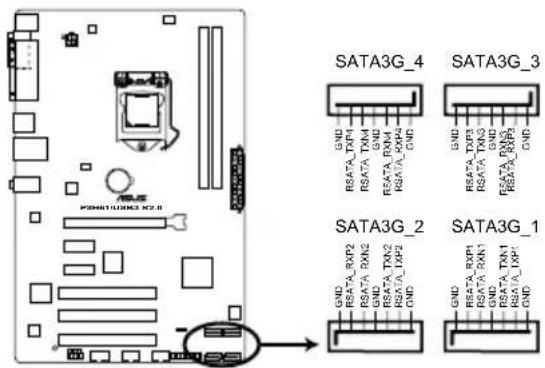

6. Intel® H61 Serial ATA 3.0Gb/s 设备连接插座(7-pin SATA3G_1/2/3/4)	1-30

1.6 中央处理器 (CPU)

本主板配备一组中央处理器插槽，是专为 LGA1155 脚位封装的 Intel ^® 第三代/第二代 Core ^TM i7 / Core ^TM i5 / Core ^TM i3 / Pentium ^® / Celeron ^® 处理器所设计。

在安装中央处理器之前，请确认所有的电源连接都已拔除。

• 在您购买本主板之后，请确认在 LGA1155 插座上附有一个即插即用的保护盖，并且插座接点没有弯曲变形。若是保护盖已经损坏或是没有保护盖，或者是插座接点已经弯曲，请立即与您的经销商联络。
• 在安装完主板之后，请将即插即用的保护盖保留下来。只有 LGA1155 插槽上附有即插即用保护盖的主板符合 Return Merchandise Authorization（RMA）的要求，华硕电脑才能为您处理产品的维修与保修。
• 本保修不包括处理器插座因遗失、错误的安装或不正确地移除即插即用保护盖所造成的损坏。

1.6.1 安装中央处理器

请依照以下步骤安装处理器：

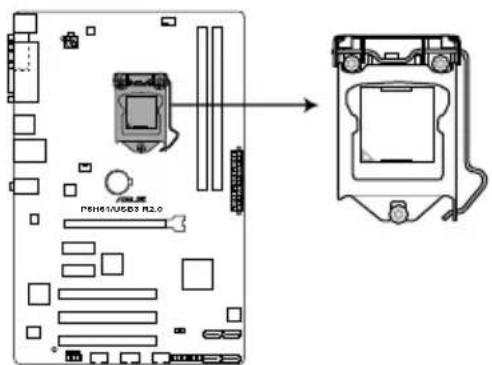

1. 找到位于主板上的处理器插座。

P8H61/USD3 R2.0

P8H61/USB3 R2.0 CPU socket LGA1155

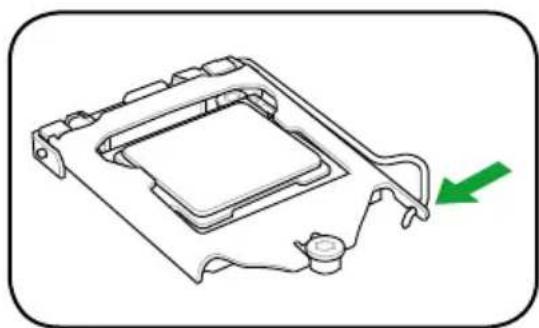

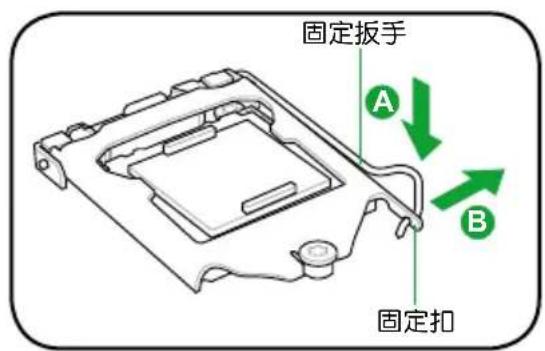

1. 以姆指压下固定扳手（A）并将其稍向左侧推（B），这么做可使扳手脱离固定扣并松开 CPU 辅助安装盒。

CPU 安装盒上的保护盖是用以保护插槽上的接脚之用，因此只有在 CPU 安装妥当之后，才可将其移除。

固定扳手 A B 固定扣

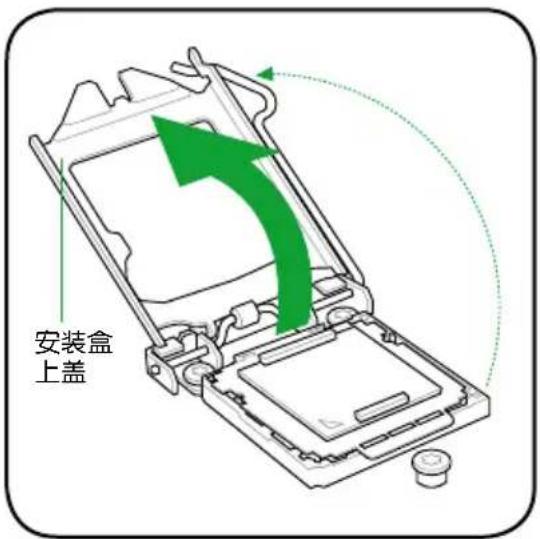

1. 依箭头方向拉起固定板手至安装盒上盖完全抬起。

安装盒 上盖

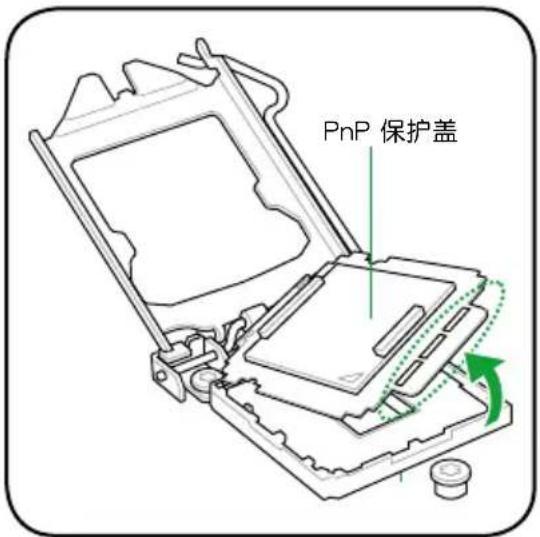

1. 抬起把手，将 PnP 保护盖从处理器插槽中移除。

PnP 保护盖

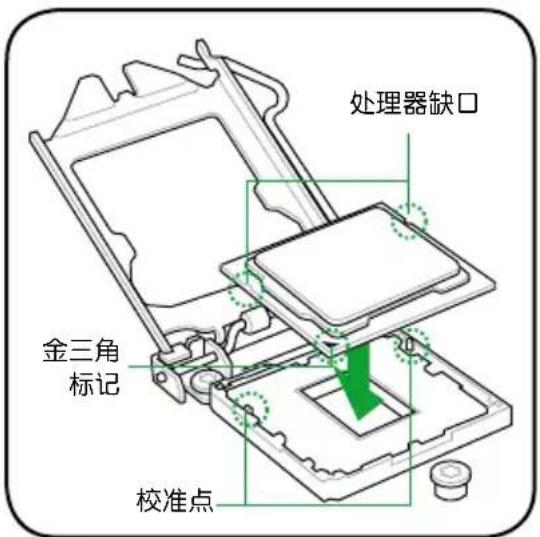

1. 请确认 CPU 的金色三角形标示是位于左下角的位置，接着把 CPU 顺着这个方向安装到主板的插槽上，并请确认 CPU 的左上方的缺口与插槽上对应的校准点是相吻合的。

处理器缺口 金三角 标记 校准点

处理器只能以一个方向正确安装，请勿强制将处理器装入插槽，以避免弄弯处理器的针脚和处理器本身！

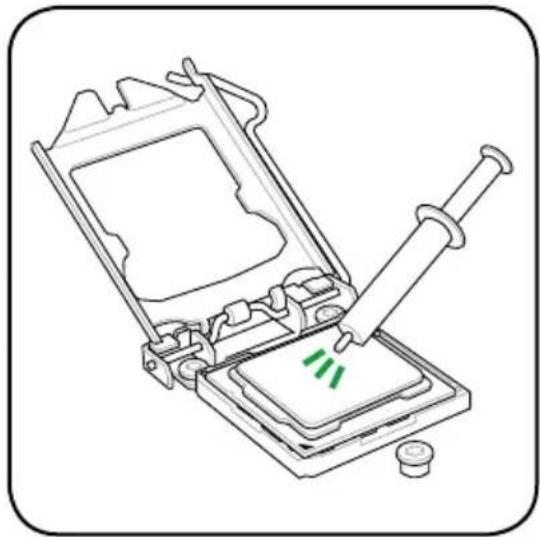

1. 滴几滴散热膏至 CPU 与散热鳍片接触的区域，并将其涂抹为一均匀薄层。

某些散热鳍片会预先涂上散热膏，若此，请跳过此步骤。

散热膏的材质具有毒性且不可食用。如果误入眼睛或接触皮肤，请立即以清水冲洗，并寻求专业的医疗协助。

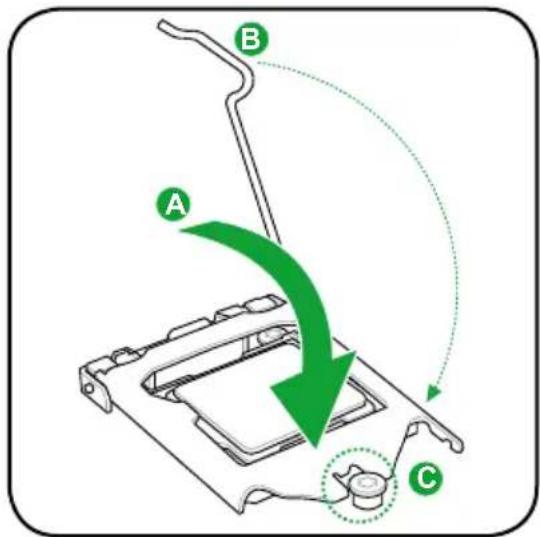

1. 将上盖重新盖上（A），接着将固定扳手朝原方向推回（B），并确认安装盒上盖前端位于固定扣下（C）。

A B C

1. 将固定扳手扣于固定扣上。

Intel® LGA1155 处理器需要搭配安装经过特殊设计的散热器与风扇，方能得到最佳的散热性能。

• 若您所购买的是盒装 Intel 处理器，则产品包装中即已内含有一组专用的散热器与风扇；若您所购买的是散装的处理器，请确认您所使用的 CPU 散热器已通过 Intel 的相关认证。
• Intel LGA1155 处理器包装中的散热器与风扇采用下推式固定扣具，因此无须使用任何工具进行安装。
• 仅使用 LGA1155 兼容的处理器散热器和风扇。LGA1155 插槽在尺寸与大小上不兼容 LGA775 与 LGA1366 插槽。

若您所购买的是散装的处理器散热器和风扇，在安装散热器和风扇之前，请确认散热器或处理器上已正确涂上散热膏。

在安装处理器的风扇和散热器之前，请先确认主板已经安装至机箱上。

请依照下面步骤安装处理器的散热器和风扇：

1. 将散热器放在已安装好的 CPU 上方，并确认主板上的四个孔位与散热器的四个扣具位置相吻合。

固定散热片与风扇的位置让处理器风扇数据线得以最靠近处理器风扇连接端口。

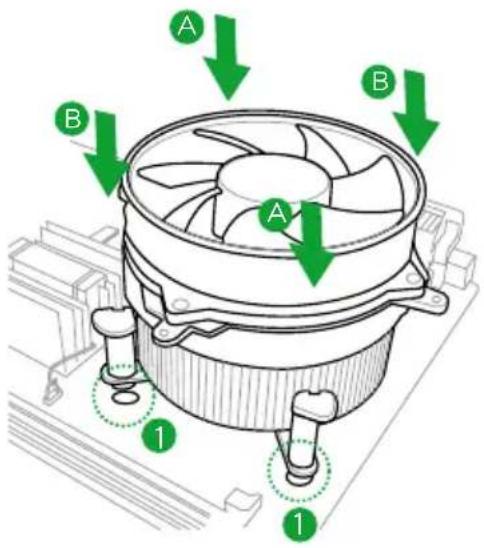

1. 将两组扣具以对角线的顺序向下推，使散热器和风扇能正确地扣合在主板上。

A B A B 1 1

不同型号的 CPU 散热器与风扇会有不同，但安装步骤与功能相同。上述步骤仅供参考。

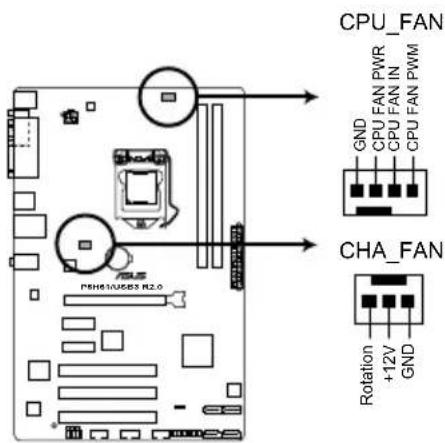

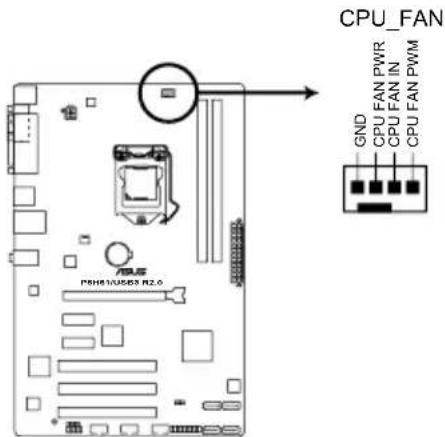

1. 当风扇、散热片以及支撑机构都已安装完毕，接着请将风扇的电源线插到主板上标示有“CPU_FAN”的电源插槽。

若您未连接 CPU_FAN 的电源插槽，可能将会导致启动时 CPU 温度过热并出现 “Hardware monitoring errors” 的信息。

1.6.3 卸除散热器与风扇

请按照以下的步骤卸除散热器和风扇：

1. 先将主板上连接 CPU 散热器的电源线从 CPU FAN 上移除。

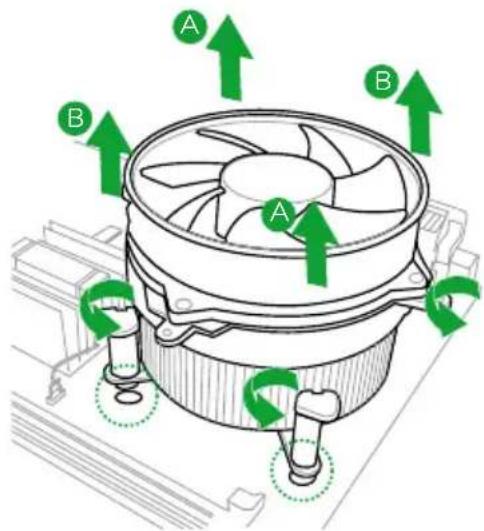

2. 将每个扣具上的旋钮以逆时针方向旋转，松开散热器固定扣具。
3. 依照顺序将扣具扳离主板上的散热器插孔，采对角线方式移除，例如：先移除 A，再移除 B；或是先移除 B，再移除 A。

A B A B

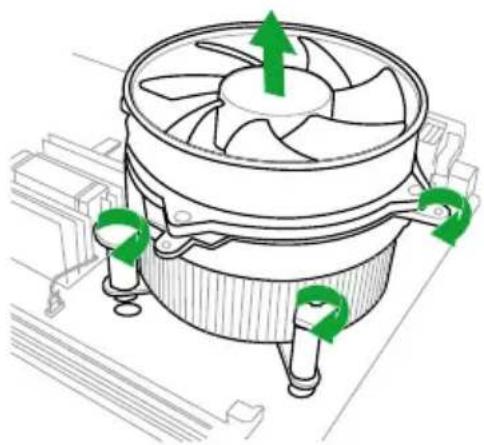

1. 接着小心地将散热器与风扇从主板上抽离。
2. 若要重新安装，依顺时针方向旋紧扣具。

本主板配置两组 240-pin DDR3（Double Data Rate，双倍数据传输率）内存插槽。DDR3 内存条可提供更高的性能，且耗电量更低。

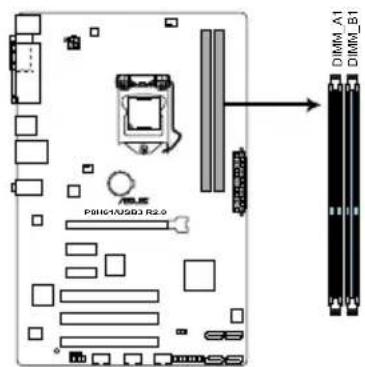

下图所示为 DDR3 内存插槽在主板上的位置。

您可以任意选择使用 1GB、2GB、4GB 与 8GB unbuffered non-ECC DDR3 内存条至本主板的 DIMM 插槽上。

- 您可以在通道 A 与通道 B 安装不同容量的内存条，在双通道设置中，系统会侦测较低容量通道的内存容量。任何在较高容量通道的其他内存容量，会被侦测为单通道模式运行。

- 依据 Intel CPU 规格，建议内存电压低于 1.65V 以保护处理器。

- 在本主板请使用相同 CAS（CAS-Latency 行地址控制器延迟时间）值内存条。建议您使用同一厂商所生产的相同容量型号的内存。请参考内存合格商供应列表。

- 由于 Windows® 32-bit 操作系统内存地址的限制，当您安装 4GB 或更大内存时，实际可使用的内存将为 3GB 或更小。为了更加有效地使用内存空间，我们建议您做以下操作：

- 若您安装 Windows ^ 32-bit 操作系统，请安装最多 3GB 总内存。 - 若您要安装 4GB 或更多总内存，请安装 Windows ^ 64-bit 操作系统。

- 本主板不支持由 512 Mb (64MB) 或更小容量的芯片构成的内存条。

- 内存条默认频率依据 SPD 而变化，这是从内存条读写数据的标准方法。在默认状态下，一些超频内存条会以低于供应商标示的频率运作。若要让内存条以供应商的数值或更高的频率运行，请参考 “Ai Tweaker 菜单” 一节中，手动调整内存频率的说明。

- 在全负载（2 DIMM）或超频设置下，请使用更有效的散热系统以确保系统稳定性。

- Intel 第三代处理器可支持 DDR3 1600MHz 或更高的内存频率。

- 由于 CPU 性能，DDR3 2133/1866MHz 内存条默认以 DDR3 2000/1800MHz 运行。

DDR3-2250MHz

供应商	型号	容量	SS/DS	芯片厂牌	芯片型号	时序	电压	支持内存插槽(选配)
								1 DIMM	2 DIMM
KINGSTON	KHX2250C9D3T1K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	-	1.65V	•	•

DDR3-2200MHz

供应商型号容量SS/DS芯片厂牌芯片型号时序电压								支持内存插槽(选配)1 DIMM 2 DIMM
GEIL GET34GB2200C9DC(XMP) 2GB DS--9-10-9-28 1.65V•
GEIL	GET38GB2200C9ADC(XMP)	4GB	DS	-	-	9-11-9-28	1.65V	•	•
KINGMAX	FLKE85F-B8KJA FEIH(XMP)	4GB(2 x 2GB)	DS	-	-	-	1.5V-1.7V	•	•

DDR3-2133MHz

供应商	型号	容量	SS/DS	芯片厂牌	芯片型号 时序 电压			支持内存插槽(选配)
								1 DIMM	2 DIMM
A-DATA	AX3U2133GC2G9B-DG2(XMP)	2GB	SS	-	-	9-11-9-27	1.55~1.75V	●	●
CORSAIR	CMT16GX3M4X2133C9(XMP 1.3)	16GB(4GB x 4)	DS	-	-	9-11-10-27	1.50V	●	●
CORSAIR	CMT4GX3M2A2133C9(XMP)	4GB(2 x 2GB)	DS	-	-	9-10-9-24	1.65V	●	●
CORSAIR	CMT4GX3M2B2133C9(XMP)	4GB(2 x 2GB)	DS	-	-	9-10-9-27	1.50V	●	●
CORSAIR	CMT8GX3M2B2133C9(XMP)	8GB(4GB x 2)	DS	-	-	9-11-9-27	1.50V	●	●
G.SKILL	F3-17000CL9Q-16GBZH(XMP1.3)	16GB(4GB x 4)	DS	-	-	9-11-10-28	1.65V	●	●
GEIL	GE34GB2133C9DC(XMP)	2GB	DS	-	-	9-9-9-28	1.65V	●	●
GEIL	GU34GB2133C9DC(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-28	1.65V	●	●
KINGSTON	KHX2133C9AD3T1K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	-	1.65V	●	●
KINGSTON	KHX2133C9AD3X2K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	9-11-9-27	1.65V	●	●
KINGSTON	KHX2133C9AD3T1K4/8GX(XMP)	8GB(4 x 2GB)	DS	-	-	9-11-9-27	1.65V	●	●
KINGSTON	KHX2133C9AD3T1FK4/8GX(XMP)	8GB(4x 2GB)	DS	-	-	-	1.65V	●	●

DDR3-2000MHz

供应商	型号	容量	SS/DS	芯片厂牌	芯片型号	时序	电压	支持内存插槽(选配)
								1 DIMM	2 DIMM
Apacer	78.AAGD5.9KD(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-27	1.65V	●	●
CORSAIR	CMZ4GX3M2A2000C10(XMP)	4GB(2 x 2GB)	DS	-	-	10-10-10-27	1.50V	●
CORSAIR	CMT6GX3M3A2000C8(XMP)	6GB(3 x 2GB)	DS	-	-	8-9-8-24	1.65V	●	●
G.SKILL	F3-16000CL9D-4GBFLS(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65V	●	●
G.SKILL	F3-16000CL9D-4GBTD(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-27	1.65V	●	●
G.SKILL	F3-16000CL6T-6GBPIS(XMP)	6GB(3 x 2GB)	DS	-	-	6-9-6-24	1.65V	●	●
GEIL	GUP34GB2000C9DC(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-28	1.65V	●	●
KINGSTON	KHX2000C9AD3T1K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	-	1.65V	●	●
KINGSTON	KHX2000C9AD3W1K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	-	1.65V	●	●
KINGSTON	KHX2000C9AD3T1K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	9	1.65V	●	●
KINGSTON	KHX2000C9AD3W1K3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	-	1.65V	●	●
KINGSTON	KHX2000C9AD3T1K3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	-	1.65V	●	●
Transcend	TX2000KLN-8GK(XMP)	8GB(2 x 4GB)	DS	-	-	-	1.6V	●	●
Asint	SLA302G08-ML2HB(XMP)	4GB	DS	HYNIX	H5TQ2G83BFR H9C	-	-	●	●

DDR3-1866MHz

供应商	型号	容量	SS/DS	芯片厂牌	芯片型号	时序	电压	支持内存插槽(选配)
								1 DIMM	2 DIMM
CORSAIR	CMT4GX3M2A1866C9(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65V	•	•
CORSAIR	CMT6GX3MA1866C9(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-24	1.65V	•	•
CORSAIR	CMZ8GX3M2A1866C9(XMP)	8GB(2 x 4GB)	DS	-	-	9-10-9-27	1.50V	•	•
G.SKILL	F3-14900CL9Q-16GBZL(XMP1.3)	16GB(4GB x 4)	DS	-	-	9-10-9-28	1.5V	•	•
G.SKILL	F3-14900CL10Q2-64GBZLD(XMP1.3)	64GB(8GB x 8)	DS	-	-	10-11-10-30	1.5V	•	•
G.SKILL	F3-14900CL9D-8GBXL(XMP)	8GB(2 x 4GB)	DS	-	-	9-10-9-28	1.5V	•	•
G.SKILL	F3-14900CL9Q-8GBXL(XMP)	8GB(2GB x 4)	DS	-	-	9-9-9-24	1.6V	•	•
KINGSTON	KHX1866C9D3T1K3/3GX(XMP)	3GB(3 x 1GB)	SS	-	-	-	1.65V	•	•
KINGSTON	KHX1866C9D3K4/16GX(XMP)	16GB(4GB x 4)	DS	-	-	-	1.65V	•	•
KINGSTON	KHX1866C9D3T1K3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	-	1.65V	•	•

DDR3-1600MHz

供应商型号容量			SS/DS	芯片厂牌	芯片型号时序电压			支持内存插槽(选配)1 DIMM 2 DIMM
A-DATA AM2U16BC2P1 2GB SS A-DATA					3CCD-1509AEL1126T	---
A-DATA	AD31600E001GM(O)U3K	3GB(3 x 1GB)	SS	-	-	8-8-8-24	1.65V-1.85V	•
A-DATA AM2U16BC4P2 4GB DS A-DATA					3CCD-1509AEL1126T	---
A-DATA	AX3U1600GC4G9-2G(XMP)	8GB(2 x 4GB)	DS	-	-	9-9-9-24	1.55V-1.75V	•
A-DATA	AX3U1600XC4G79-2X(XMP)	8GB(2 x 4GB)	DS	-	-	7-9-7-21	1.55V-1.75V	•
CORSAIR	TR3X3G1600C8D(XMP)	3GB(3 x 1GB)	SS	-	-	8-8-8-24	1.65V	•
CORSAIR	CMD12GX3M6A1600C8(XMP)	12GB(6x2GB)	DS	-	-	8-8-8-24	1.65V	•
CORSAIR	CMP4GX3M2A1600C8(XMP)	4GB(2 x 2GB)	DS	-	-	8-8-8-24	1.65V	•
CORSAIR	CMP4GX3M2A1600C9(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65V	•
CORSAIR	CMP4GX3M2C1600C7(XMP)	4GB(2 x 2GB)	DS	-	-	7-8-7-20	1.65V	•
CORSAIR	CMX4GX3M2A1600C9(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65V	•
CORSAIR	CMX4GX3M2A1600C9(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65V	•
CORSAIR	TR3X6G1600C8 G(XMP)	6GB(3 x 2GB)	DS	-	-	8-8-8-24	1.65V	•
CORSAIR	TR3X6G1600C8D G(XMP)	6GB(3 x 2GB)	DS	-	-	8-8-8-24	1.65V	•
CORSAIR	TR3X6G1600C9 G(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-24	1.65V	•
CORSAIR	CMP8GX3M2A1600C9(XMP)	8GB(2 x 4GB)	DS	-	-	9-9-9-24	1.65V	•
CORSAIR	CMZ8GX3M2A1600C7R(XMP)	8GB(2 x 4GB)	DS	-	-	7-8-7-20	1.50V	•
CORSAIR	CMX8GX3M4A1600C9(XMP)	8GB(4 x 2GB)	DS	-	-	9-9-9-24	1.65V	•
Crucial	BL25664BN1608.16FF(XMP)	6GB(3 x 2GB)	DS	-	-	-	-	•
G.SKILL	F3-12800CL9D-2GBNQ(XMP)	2GB(2 x 1GB)	SS	-	-	9-9-9-24	1.5V	•
G.SKILL	F3-12800CL7D-4GBRH(XMP)	4GB(2 x 2GB)	SS	-	-	7-7-7-24	1.6V	•
G.SKILL	F3-12800CL7D-4GBRM(XMP)	4GB(2 x 2GB)	DS	-	-	7-8-7-24	1.6V	•
G.SKILL	F3-12800CL8D-4GBRM(XMP)	4GB(2 x 2GB)	DS	-	-	8-8-8-24	1.60V	•
G.SKILL	F3-12800CL9D-4GBECO(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	XMP 1.35V	•
G.SKILL	F3-12800CL9D-4GBRL(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.5V	•
G.SKILL	F3-12800CL9T-6GBNQ(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-24	1.5V~1.6V	•
G.SKILL	F3-12800CL7D-8GBRH(XMP)	8GB(2 x 4GB)	DS	-	-	7-8-7-24	1.6V	•
G.SKILL	F3-12800CL8D-8GBECO(XMP)	8GB(2 x 4GB)	DS	-	-	8-8-8-24	XMP 1.35V	•
G.SKILL	F3-12800CL9D-8GBRL(XMP)	8GB(2 x 4GB)	DS	-	-	9-9-9-24	1.5V	•
GEIL	GET316GB1600C9QC(XMP)	16GB(4 x 4GB)	DS	-	-	9-9-9-28	1.6V	•
HYNIX	HMT351U6CFR8C-PB	4GB DS HYNIX			H5TQ2G83CFRPBC	---
KINGMAX	FLGD45F-B8MF7 MAEH(XMP)	1GB	SS	-	-	7	-	•
KINGMAX	FLGE85F-B8KJ9A FEIS(XMP)	2GB	DS	-	-	-	-	•
KINGMAX	FLGE85F-B8MF7 MEEH(XMP)	2GB	DS	-	-	7	-	•
KINGSTON	KHX1600C9D3P1K2/4G	4GB(2 x 2GB)	SS	-	-	-	1.5V	•
KINGSTON	KHX1600C9D3K3/12GX(XMP)	12GB(3x4GB)	DS	-	-	9-9-9-27	1.65V	•
KINGSTON	KHX1600C9D3T1BK3/12GX(XMP)	12GB(3x4GB)	DS	-	-	9-9-9-27	1.65V	•
KINGSTON	KHX1600C9D3K4/16GX(XMP)	16GB(4GB x 4)	DS	-	-	-	1.65V	•
KINGSTON	KHX1600C9AD3/2G	2GB	DS	-	-	-	1.65V	•
KINGSTON	KVR1600D3N11/2G-ES	2GB	DS	KTC	D1288JPNDPLD9U	11-11-11-28	1.35V-1.5V	•
KINGSTON	KHX1600C7D3K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	-	1.65V	•
KINGSTON	KHX1600C8D3K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	8	1.65V	•
KINGSTON	KHX1600C8D3T1K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	8	1.65V	•
KINGSTON	KHX1600C9D3K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	9	1.65V	•
KINGSTON	KHX1600C9D3LK2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	9	XMP 1.35V	•
KINGSTON	KHX1600C9D3X2K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-27	1.65V	•
KINGSTON	KHX1600C9D3T1K3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	-	1.65V	•
KINGSTON	KHX1600C9D3K3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	9	1.65V	•
KINGSTON	KHX1600C9D3T1BK3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-27	1.65V	•
KINGSTON	KHX1600C9D3K2/8GX(XMP)	8GB(2 x 4GB)	DS	-	-	9-9-9-27	1.65V	•
KINGSTON	KHX1600C9D3P1K2/8G	8GB(2 x 4GB)	DS	-	-	-	1.5V	•
Super Talent	WA160UX6G9	6GB(3 x 2GB)	DS	-	-	9	-	•
Transcend	JM1600KLN-8GK	8GB(4GB x 2)	DS	Transcend	TK483PCW3	-	-	•
Asint	SLZ3128M8-EGJ1D(XMP)	2GB	DS	Asint	3128M8-GJ1D	9-9-9-24	1.6V	•
Asint	SLA302G08-EGG1C(XMP)	4GB	DS	Asint	302G08-GG1C	-	-	•
Asint	SLA302G08-EGJ1C(XMP)	4GB	DS	Asint	302G08-GJ1C	-	-	•
Elixir	M2P2G64CB8HC9N-DG(XMP)	2GB	DS	-	-	-	-	•
Mushkin	998659(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-24	-	•
Mushkin	998659(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-24	1.5~1.6V	•
PATRIOT	PGS34G1600LLKA	4GB(2 x 2GB)	DS	-	-	7-7-7-20	1.7V	•

供应商型号容量			SS/DS	芯片厂牌	芯片型号时序电压			支持内存插槽(选配)1 DIMM 2 DIMM
A-Data AD31333001GOU 1GB SS A-Data					AD30908C8D-151CE0906	---
A-Data	AD31333G001GOU	3GB(3 x 1GB)	SS	-	-	8-8-8-24	1.65-1.85V	•
A-Data AD31333002GOU 2GB DS A-Data					AD30908C8D-151CE0903	---
A-Data	AD31333G002GMU	2GB	DS	-	-	8-8-8-24	1.65-1.85V	•
Apacer	78.A1GC6.9L1	2GB	DS	APACER	AM5D5808DEWSBG	-	-	•
Apacer	78.A1GC6.9L1	2GB	DS	Apacer	AM5D5808FEQSBG	9	-	•
CORSAIR	CM3X1024-1333C9DHX	1GB	SS	-	-	9-9-9-24	1.60V	•
CORSAIR	CM3X1024-1333C9	1GB	SS	-	-	9-9-9-24	1.60V	•
CORSAIR	TR3X3G1333C9 G	3GB(3 x 1GB)	SS	-	-	9-9-9-24	1.50V	•
CORSAIR	TR3X3G1333C9 G	3GB(3 x 1GB)	SS	-	-	9-9-9-24	1.50V	•
CORSAIR	CM3X1024-1333C9DHX	1GB	DS	Corsair	-	-	-	•
CORSAIR	CMD24GX3M6A1333C9(XMP)	24GB(6x4GB)	DS	-	-	9-9-9-24	1.60V	•
CORSAIR	CMX8GX3M4A1333C9	8GB(4 x 2GB)	DS	-	-	9-9-9-24	1.50V	•
Crucial	CT12864BA1339.8FF	1GB	SS	Micron	9FF22D9KPT	9	-	•
Crucial	CT25664BA1339.16FF	2GB	DS	Micron	9KF27D9KPT	9	-	•
Crucial	BL25664BN1337.16FF (XMP)	6GB(3 x 2GB)	DS	-	-	7-7-7-24	1.65V	•
ELPIDA	EBJ10UE8EDF0-DJ-F	1GB	SS	ELPIDA	J1108EDSE-DJ-F	-	1.35V(low voltage)	•
ELPIDA	EBJ21UE8EDF0-DJ-F	2GB	DS	ELPIDA	J1108EDSE-DJ-F	-	1.35V(low voltage)	•
G.SKILL	F3-10600CL8D-2GBHK(XMP)	1GB	SS	G.SKILL	-	-	-	•
G.SKILL	F3-10666CL7T-3GBPK(XMP)	3GB(3 x 1GB)	SS	-	-	7-7-7-18	1.5~1.6V	•
G.SKILL	F3-10666CL9T-3GBNQ	3GB(3 x 1GB)	SS	-	-	9-9-9-24	1.5~1.6V	•
G.SKILL	F3-10600CL8D-4GBHK(XMP)	4GB(2 x 2GB)	DS	-	-	8-8-8-21	1.5-1.6V	•
G.SKILL	F3-10666CL8D-4GBECO(XMP)	4GB(2 x 2GB)	DS	-	-	8-8-8-24	XMP 1.35V	•
G.SKILL	F3-10666CL7T-6GBPK(XMP)	6GB(3 x 2GB)	DS	-	-	7-7-7-18	1.5~1.6V	•
G.SKILL	F3-10666CL7D-8GBRH(XMP)	8GB(2 x 4GB)	DS	-	-	7-7-7-21	1.5V	•
G.SKILL	F3-10666CL9D-8GBRL	8GB(2 x 4GB)	DS	-	-	9-9-9-24	1.5V	•
GEIL	GET316GB1333C9QC	16GB(4x 4GB)	DS	-	-	9-9-9-24	1.5V	•
GEIL	GV32GB1333C9DC	2GB(2 x 1GB)	DS	-	-	9-9-9-24	1.5V	•
GEIL	GG34GB1333C9DC	4GB(2 x 2GB)	DS	GEIL	GL1L128M88BA12N	9-9-9-24	1.3V(low voltage)	•
GEIL	GV34GB1333C9DC	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.5V	•
Hynix	HMT112U6TFR8A-H9	1GB	SS	HYNIX	H5TC1G83TFRH9A	-	1.35V(low voltage)	•
HYNIX	HMT325U6BFR8C-H9	2GB	SS	HYNIX	H5TQ2G83BFRH9C	-	-	•
Hynix	HMT125U6TFR8A-H9	2GB	DS	HYNIX	H5TC1G83TFRH9A	-	1.35V(low voltage)	•
HYNIX	HMT351U6BFR8C-H9	4GB	DS	HYNIX	H5TQ2G83BFRH9C	-	-	•
KINGMAX	FLFD45F-B8KL9 NAES	1GB	SS	KINGMAX	KKB8FNWBFGNX-27A	-	-	•
KINGMAX	FLFE85F-C8KF9 CAES	2GB	SS	KINGMAX	KFC8FMFXF-DXX-15A	-	-	•
KINGMAX	FLFE85F-C8KM9 NAES	2GB	SS	KINGMAX	KFC8FNMXF-BXX-15A	-	-	•
KINGMAX	FLFE85F-B8KL9 NEES	2GB	DS	KINGMAX	KKB8FNWBFGNX-26A	-	-	•
KINGMAX	FLFF65F-C8KM9 NEES	4GB	DS	KINGMAX	KFC8FNMXF-BXX-15A	-	-	•
Kingston	KVR1333D3N9/1G	1GB	SS	ELPIDA	J1108BDBG-DJ-F	9	1.5V	•
Kingston	KVR1333D3N9/2G	2GB	SS	HYNIX	H5TQ2G83AFRHC9C	9	-	•
Kingston	KVR1333D3N9/2G(low profile)	2GB	DS	ELPIDA	J1108BDBG-DJ-F	9	1.5V	•
Kingston	KVR1333D3N9/2G	2GB	DS	KTC	D1288JPNDPLD9U	9	1.5V	•
Kingston	KVR1333D3N9/2G	2GB	DS	ELPIDA	J1108BDSE-DJ-F	9	1.5V	•
Kingston	KHX1333C7D3K2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	7	1.65V	•
Kingston	KHX1333C9D3UK2/4GX(XMP)	4GB(2 x 2GB)	DS	-	-	9	XMP 1.25V	•
Kingston	KVR1333D3N9/4G(low profile)	4GB	DS	HYNIX	H5TQ2G83AFRHC9C	9	1.5V	•
Kingston	KVR1333D3N9/4G	4GB	DS	Hynix	H5TQ2G83AFR	-	-	•
Micron	MT4JTF12864AZ-1G4D1	1GB	SS	MICRON	D9LGQ	-	-	•
Micron	MT8JTF12864AZ-1G4F1	1GB	SS	Micron	9FF22D9KPT	9	-	•
Micron	MT8JTF25664AZ-1G4D1	2GB	SS	MICRON	D9LGK	-	-	•
Micron	MT16JTF25664AZ-1G4F1	2GB	DS	Micron	9KF27D9KPT	9	-	•
Micron	MT16JTF51264AZ-1G4D1	4GB	DS	MICRON	D9LGK	-	-	•
OCZ	OCZ3G1333LV3GK	3GB(3 x 1GB)	DS	-	-	9-9-9-20	1.65V	•
OCZ	OCZ3F13334GK	4GB(2 x 2GB)	DS	-	-	9-9-9-20	1.7V	•
OCZ	OCZ3G13334GK	4GB(2 x 2GB)	DS	-	-	9-9-9-20	1.7V	•
OCZ	OCZ3G1333LV4GK	4GB(2 x 2GB)	DS	-	-	9-9-9-20	1.65V	•
OCZ	OCZ3P1333LV4GK	4GB(2 x 2GB)	DS	-	-	7-7-7-20	1.65V	•
OCZ	OCZ3X13334G(KMP)	4GB(2 x 2GB)	DS	-	-	7-7-7-20	1.75V	•
OCZ	OCZ3G1333LV6GK	6GB(3 x 2GB)	DS	-	-	9-9-9-20	1.65V	•
OCZ	OCZ3P1333LV6GK	6GB(3 x 2GB)	DS	-	-	7-7-7-20	1.65V	•

(下页继续)

供应商型号容量			SS/DS	芯片厂牌	芯片型号时序电压				支持内存插槽(选配)1 DIMM 2 DIMM
OCZ OCZ3X1333LV6GK(XMP) 6GB(3 x 2GB) DS - - 8-8-8-20 1.60V ••
OCZ OCZ3G1333LV8GK 8GB(2x 4GB) DS - - 9-9-9-20 1.65V ••
OCZ OCZ3RPR1333C9LV8GK 8GB(2x 4GB) DS - - 9-9-9-20 1.65V ••
PSC	AL7F8G73D-DG1	1GB	SS	PSC	A3P1GF3DGF	8-8-8-24	1.5V	•	•
PSC	AL7F8G73F-DJ2	1GB	SS	PSC	A3P1GF3FGF	-	-	•	•
PSC	AL8F8G73D-DG1	2GB	DS	PSC	A3P1GF3DGF	8-8-8-24	1.5V	•	•
PSC	AL8F8G73F-DJ2	2GB	DS	PSC	A3P1GF3FGF	-	-	•	•
SAMSUNG	M378B2873FHS-CH9	1GB	SS	Samsung	K4B1G0846F	-	-	•	•
SAMSUNG	M378B5673FH0-CH9	2GB	DS	Samsung	K4B1G0846F	-	-	•	•
SAMSUNG	M378B5273CH0-CH9	4GB	DS	Samsung	K4B2G0846C	-	-	•	•
Super Talent	W1333UA1GH	1GB	SS	HYNIX	H5TQ1G83TFR	9	-	•	•
Super Talent	W1333UB2GS	2GB	DS	Samsung	K4B1G0846F	9	-	•	•
Super Talent	W1333UB4GS	4GB	DS	Samsung	K4B2G0846C	-	-	•	•
Super Talent	W1333UX6GM	6GB(3x 2GB)	DS	Micron	0BF27D9KPT	9-9-9-24	1.5V	•	•
Elixir	M2F2G64CB88B7N-CG	2GB	DS	Elixir	N2CB2G808N-CG	-	-	•	•
Elixir	M2Y2G64CB8HA9N-CG	2GB	DS	-	-	7-7-7-20	-	•	•
Elixir	M2Y2G64CB8HC9N-CG	2GB	DS	Elixir	-	-	-	•	•
Elixir	M2F4G64CB8HB5N-CG	4GB	DS	Elixir	N2CB2G808N-CG	-	-	•	•
KINGSHARE	KSRPCD313332G	2GB	DS	PATRIOT	PM128M8D385-15	-	-	•	•
Kingtiger	2GB DIMM PC3-10666	2GB	DS	Samsung	SEC 904 HCH9 K4B1G0846D	- -		••
Kingtiger	KTG2G1333PG3	2GB	DS	-	-	-	-	•	•
PATRIOT	PSD31G13332H	1GB	DS	-	-	9	-	•	•
PATRIOT	PSD31G13332	1GB	DS	Patriot	PM64M8D38U-15	-	-	•	•
PATRIOT	PSD32G13332H	2GB	DS	-	-	-	-	•	•
RAMAXEL	RMR1870ED48E8F-1333	2GB	DS	ELPIDA	J1108BDBG-DJ-F	-	-	•	•
SILICON POWER	SP001GBLTU133S01	1GB	SS	NANYA	NT5CB128M8AN-CG	9	-	•	•
SILICON POWER	SP001GBLTU133S02	1GB	SS	elixir	N2CB1680AN-C6	9	-	•	•
SILICON POWER	SP002GBLTU133S02	2GB	DS	elixir	N2CB1680AN-C6	9	-	•	•
TAKEMS	TMS1GB364D081-107EY	1GB	SS	-	-	7-7-7-20	1.5V	•	•
TAKEMS	TMS1GB364D081-138EY	1GB	SS	-	-	8-8-8-24	1.5V	•	•
TAKEMS	TMS2GB364D081-107EY	2GB	DS	-	-	7-7-7-20	1.5V	•	•
TAKEMS	TMS2GB364D081-138EY	2GB	DS	-	-	8-8-8-24	1.5V	•	•
TAKEMS	TMS2GB364D082-138EW	2GB	DS	-	-	8-8-8-24	1.5V	•	•
UMAX	E41302GP0-73BDB	2GB	DS	UMAX	U2S24D30TP-13	-	-	•	•
WINTEC	3WVS31333-2G-CNR	2GB	DS	AMPO	AM3420803-13H	-	-	•	•

供应商型号容量			SS/DS	芯片厂牌 芯片型号 时序 电压				支持内存插槽(选配)1 DIMM 2 DIMM
Crucial	CT12864BA1067.8FF	1GB	SS	Micron	9GF22D9KPT	7	-	•	•
Crucial	CT25664BA1067.16FF	2GB	DS	Micron	9HF22D9KPT	7	-	•	•
ELPIDA	EBJ10UE8EDF0-AE-F	1GB	SS	ELPIDA	J1108EDSE-DJ-F	-	1.35V(low voltage)	•	•
ELPIDA	EBJ11UD8BAFA-AE-E	1GB	DS	Elpida	J5308BASE-AC-E	-	-	•	•
ELPIDA	EBJ21UE8EDF0-AE-F	2GB	DS	ELPIDA	J1108EDSE-DJ-F	-	1.35V(low voltage)	•	•
KINGSTON	KVR1066D3N7/1G	1GB	SS	KTC	D1288JPNDPLD9U	7	1.5V	•	•
KINGSTON	KVR1066D3N7/2G	2GB	DS	ELPIDA	J1108BDSE-DJ-F	7	1.5V	•	•
KINGSTON	KVR1066D3N7/4G	4GB	DS	Hynix	H5TQ2G83AFR	7	1.5V	•	•
Micron	MT8JTF12864AZ-1G1F1	1GB	SS	Micron	9GF22D9KPT	7	-	•	•
Micron	MT16JTF25664AZ-1G1F1	2GB	DS	Micron	9HF22D9KPT	7	-	•	•
OCZ	OCZ3G1066LV4GK	4GB(2 x 2GB)	DS	Micron	9BF27D9KPV	7-7-7-20	1.65V	•	•
Elixir	M2Y2G64CB8HC5N-BE	2GB	DS	Elixir	N2CB1G80CN-BE	-	-	•	•
Elixir	M2Y2G64CBHA9N-BE	2GB	DS	-	-	7-7-7-20	-	•	•
Elixir	M2Y2G64CBHC9N-BE	2GB	DS	Elixir	-	-	-	•	•
Kingtiger	2GB DIMM PC3-8500	2GB	DS	Hynix	H5TQ1G83AFP G7C	-	-	•	•

SS-单面内存条，DS-双面内存条

• 1 DIMM：支持安装一根内存条在任一插槽，作为单通道设置。建议您在 A2 插槽上安装内存条。
• 2 DIMM：支持安装两根内存条在两个插槽，作为一对双通道内存设置。

请访问华硕网站（http://www.asus.com.cn）来获得最新的内存合格供应商列表（QVL）。

1.7.3 安装内存条

安装/取出内存条或其他的系统元件之前，请先暂时拔出电脑的电源适配器。如此可避免一些会对主板或元件造成严重损坏的情况发生。

请依照下面步骤安装内存条：

1. 先将内存条插槽两端的白色固定卡扣扳开。

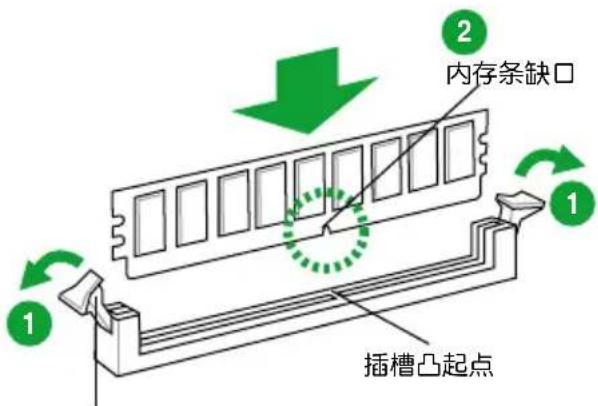

2. 将内存条的金手指对齐内存条插槽的沟槽，并且在方向上要注意金手指的缺口要对准插槽的凸起点。

DDR3 内存条金手指部份均有缺口设计，因此只能以一个固定方向安装到内存条插槽中。请勿强制插入以免损及内存条。

1. 最后缓缓将内存条插入插槽中，若无错误，插槽两端的白色卡扣会因内存条安装而自动扣到内存条两侧的凹孔中。

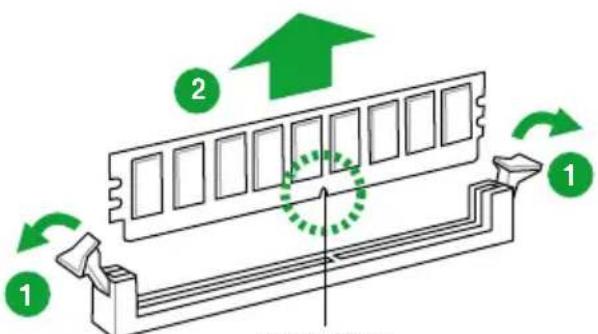

1. 同时压下内存条插槽两端白色的固定卡扣以松开内存条。

在压下固定卡扣取出内存条的同时，您可以用手指轻轻地扶住内存条，以免弹出而损及内存条。

考虑到未来会扩展系统性能的可能性，本主板提供了扩展插槽，在接下来的子章节中，将会描述主板上这些扩展插槽的相关信息。

安装/移除任何扩展卡之前，请暂时先将电脑的电源线拔出。如此可免除因电气残留于电脑中而发生的意外状况。

1.8.1 安装扩展卡

请依照下列步骤安装扩展卡：

1. 在安装扩展卡之前，请先详读该扩展卡的使用说明，并且要针对该卡作必要的硬件设置变更。
2. 松开电脑主机的机箱盖并将之取出（如果您的主板已经放置在主机内）。
3. 找到一个您想要插入新扩展卡的空置插槽，并以十字螺丝起子松开该插槽位于主机背板的金属挡板的螺丝，最后将金属挡板移出。
4. 将扩展卡上的金手指对齐主板上的扩展槽，然后慢慢地插入槽中，并以目视的方法确认扩展卡上的金手指已完全没入扩展槽中。
5. 再用刚才松开的螺丝将扩展卡金属挡板锁在电脑主机背板以固定整张卡。
6. 将电脑主机的机箱盖装回锁好。

1.8.2 设置扩展卡

在安装好扩展卡之后，接着还须通过软件设置来调整该扩展卡的相关设置。

1. 启动电脑，然后更改必要的 BIOS 程序设置。若需要的话，您也可以参阅 “第二章 BIOS 信息” 以获得更多信息。
2. 为加入的扩展卡指派一组尚未被系统使用到的 IRQ。
3. 为新的扩展卡安装软件驱动程序。

当您将 PCI 扩展卡插在可以共享的扩展插槽时，请注意该扩展卡的驱动程序是否支持 IRQ 共享或者该扩展卡并不需要指派 IRQ。否则会容易因 IRQ 指派不当产生冲突，导致系统不稳定且该扩展卡的功能也无法使用。

1.8.3 PCI 扩展插槽

本主板内置的 PCI 插槽支持网卡、SCSI 卡、USB 卡以及其它符合 PCI 规格的功能扩展卡。

1.8.4 PCI Express x1 扩展插槽

本主板支持 PCI Express x1 网卡、SCSI 卡和其他与 PCI Express 规格兼容的卡。

1.8.5 PCI Express 3.0/2.0 ×16 扩展插槽

本主板内置 PCI Express 3.0/2.0 x16 插槽，支持 PCI Express 3.0/2.0 x16 规格的显卡。

1.9 跳线选择区

在主板上的 CMOS 存储器中记载着正确的时间与系统硬件配置等数据，这些数据并不会因电脑电源的关闭而遗失数据与时间的正确性，因为这个 CMOS 的电源是由主板上的锂电池所供应。

想要清除这些数据，可以依照下列步骤进行：

1. 关闭电脑电源，拔掉电源线；
2. 将 CLRTC 跳线帽由 [1-2]（默认值）改为 [2-3] 约五～十秒钟（此时即清除 CMOS 数据），然后再将跳线帽改回 [1-2]；
3. 插上电源线，开启电脑电源；
4. 当开机步骤正在进行时按着键盘上的 键进入 BIOS 程序画面重新设置 BIOS 数据。

除了清除 CMOS 配置数据之外，请勿将主板上 CLRTC 的跳线帽由默认值的位置移除，因为这么做可能会导致系统开机失败。

• 如果上述步骤不起作用，移除电池并再次移动跳线以清除 CMOS RTC RAM 数据。CMOS 清除完毕后，重新安装电池。
• 如果您是因为超频的缘故导致系统无法正常开机，您无须使用上述的配置数据清除方式来排除问题。建议可以采用 C.P.R（CPU 超不死）功能，只要将系统重新启动 BIOS 即可自动恢复默认值。

1.10 元件与外围设备的连接

1.10.1 后侧面板接口

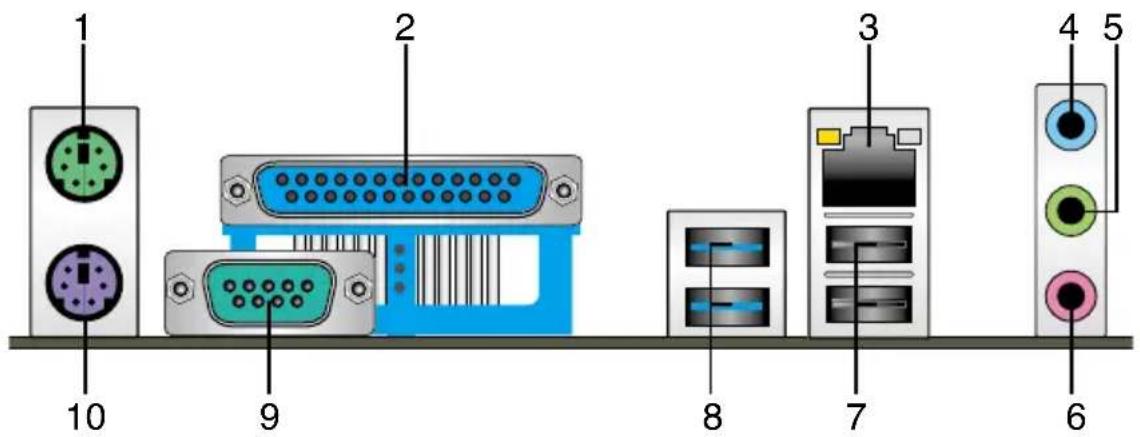

1 2 3 4 5 6 7 8 9 10

1. PS/2 鼠标接口（绿色）：将 PS/2 鼠标插头连接到此接口。
2. 并口：此 25-pin 接口用来连接并口打印机、扫描仪，或其他并口设备。
3. RJ-45 网络接口：该接口可经 Gigabit 网线连接至 LAN 网络。请参考下表中各灯的说明。

网络指示灯说明

Activity/Link 指示灯 速度指示灯
状态描述状态描述
关闭没有连接关闭连接速度	10Mbps
橘色已连接橘色连接速度	100Mbps
闪烁数据传输中绿色连接速度	1Gbps

ACT/LINK 速度指示灯 指示灯

网络接口

1. 音频输入接口（浅蓝色）：您可以将磁带、CD、DVD 播放器等的音频输出端连接到此音频输入接口。
2. 音频输出接口（草绿色）：您可以连接耳机或喇叭等的音频接收设备。在四声道、六声道、八声道的喇叭设置模式时，本接口是作为连接前置主声道喇叭之用。
3. 麦克风接口（粉红色）：此接口连接至麦克风。

在 2、4、6、8 声道音频设置上，音频输出、音频输入与麦克风接口的功能会随着声道音频设置的改变而改变，如下表所示。

二、四、六或八声道音频设置

接口	耳机/二声道喇叭输出	四声道喇叭输出	六声道喇叭输出	八声道喇叭输出
浅蓝色(后面板)	声音输入端 后置	喇叭输出 后置喇叭	输出 后置喇叭输出
草绿色(后面板)	声音输出端 前置	喇叭输出 前置喇叭	输出 前置喇叭输出
粉红色(后面板)	麦克风输入端	麦克风输入端	中央/重低音喇叭输出	中央/重低音喇叭输出
草绿色(前面板)	-	-	-	侧边环绕喇叭输出

请使用前面板具有 HD 音频插孔的机箱，以支持八声道音频输出。

1. USB 2.0 设备接口 1 和 2：这两组 4-pin 通用串行总线（USB）接口可连接到使用 USB 2.0/1.1 接口的硬件设备。
2. USB 2.0 设备接口 3 和 4（P8H61 R2.0 与 P8H61 PLUS R2.0）：这两组 4-pin 通用串行总线（USB）接口可连接到使用 USB 2.0/1.1 接口的硬件设备。

USB 3.0 设备接口 1 和 2（P8H61/USB3 R2.0）：这两组 9-pin 通用串行总线（USB）接口可连接到使用 USB 3.0/2.0 接口的硬件设备。

• 在安装 Windows® 操作系统时，请勿将键盘/鼠标连接到任何 USB 3.0 接口。
• 由于 USB 3.0 控制器限制，USB 3.0 设备仅可在 Windows® 操作系统环境中，且安装了 USB 3.0 驱动程序后才可使用。
• USB 3.0 设备仅可作为数据存储设备使用。

• 强烈建议您将 USB 3.0 设备连接到 USB 3.0 接口，以得到更快的传输速率与更好的性能。

• 串口：这个 9-pin COM1 接口可用于连接指向设备或其他串口设备。

• PS/2 键盘接口（紫色）：将 PS/2 键盘插头连接到此接口。

1.10.2 内部接口

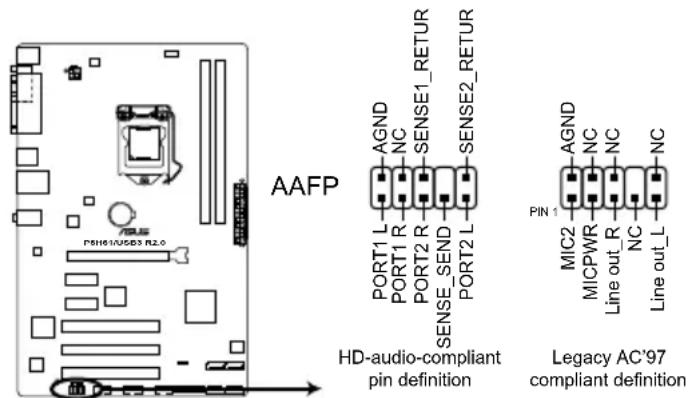

1. 前面板音频连接排针（10-1 pin AAFP）

这组音频外接排针供您连接到前面板的音频数据线，除了让您可以轻松地通过主机前面板来控制音频输入/输出等功能，并且支持 AC' 97 或 HD Audio 音频标准。将前面板音频输入/输出模块的数据线的一端连接到这个插槽上。

• 建议您将支持高保真（high definition）音频的前面板音频模块连接到这组排针，如此才能得到高保真音频的功能。

• 默认情况下，本接口设置为 [HD]。若要将高保真音频前面板模块安装至本接针，请将 BIOS 程序中【Front Panel Type】项目设置为 [HD]，若要将 AC 97 音频前面板模块安装至本接针，请将此项目设置为 [AC 97]。请参考“2.5.6 内置设备设置（Onboard Device Configuration）”部分的说明。

• ATX 主板电源插槽（24-pin EATXPWR、4-pin ATX12V）

这些电源插槽用来连接到一个 ATX 电源供应器。电源供应器所提供的连接插头已经过特别设计，只能以一个特定方向插入主板上的电源插槽。找到正确的插入方向后，仅需稳稳地将之套进插槽中即可。

ATX12V EATXPWR +3 Volts GND +12 Volts +5 Volts +12 Volts +5 Volts +5V Standby +5 Volts Power OK -5 Volts GND GND +5 Volts GND GND GND +5 Volts PSON# GND GND +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 PIN 1

• 建议您使用符合 ATX 12 V 2.0 规范的电源（PSU），能提供至少 350W 高功率的电源。
• 请务必连接 4-pin ATX +12V 电源插头，否则可能无法顺利启动电脑。
• 如果您的系统会搭载相当多的外围设备，请使用较高功率的电源以提供足够的设备用电需求。不适用或功率不足的电源，有可能会导致系统不稳定或难以开机。

• 若您不确定系统的最小电源供应需求，请参考华硕官方网站关于“电源瓦数建议值计算”部分（http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=zh-cn）。

• 中央处理器 / 机箱风扇电源插槽（4-pin CPU_FAN、3-pin CHA_FAN）

将风扇电源接头连接到这两组风扇电源插槽，确定每一条黑线与这些插槽的接地端（GND）相匹配。

CPU_FAN GND CPU_FAN PWR CPU_FAN IN CPU_FAN PWM CHA_FAN Rotation +12V GND PDS/NUDES R2.0

P8H61/USB3 R2.0 fan connectors

千万要记得连接风扇的电源，若系统中缺乏足够的风量来散热，很容易因为主机内部温度逐渐升高而导致死机，甚至更严重者会烧毁主板上的电子元件。注意：这些插槽并不是单纯的排针，不要将跳线帽套在它们的针脚上！

• 中央处理器风扇电源插槽（CPU_FAN）最大支持 1A（12W）电源。

• 仅 4-pin 中央处理器风扇支持华硕 Fan Xpert（风扇达人）功能。

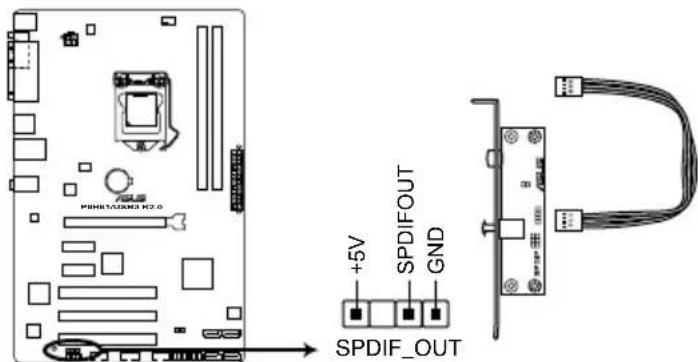

• 数字音频连接排针（4-1 pin SPDIF_OUT）

这组排针是用来连接 S/PDIF 数字音频模块。

PDBH5/2000 HD2.0 +5V SPDIFOUT GND SPDIF_OUT

P8H61/USB3 R2.0 Digital audio connector

S/PDIF 模块需另行购买。

1. Intel ^ H61 Serial ATA 3.0Gb/s 设备连接插座（7-pin SATA3G1-4）

这些插槽支持使用 Serial ATA 3.0Gb/s 数据线连接 Serial ATA 3.0Gb/s 硬盘或光驱。

SATA3G_4 SATA3G_3 SATA3G_2 SATA3G_1 GND RSATA_TXP1 RSATA_TXM RSATA_RXM RSATA_RXP2 RSATA_RXP1 RSATA_RXP2 RSATA_RXP1 RSATA_RXP2 RSATA_RXP1 RSATA_RXP2 RSATA_RXP1 RSATA_RXP2 RSATA_RXP1 RSATA_RXP2 GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND

P8H61/USB3 R2.0 Intel® SATA 3.0Gb/s connectors

- 若要使用 Serial ATA 设备，请安装 Windows XP Service Pack 3 或以上版本。

- 由于 H61 芯片组的限制，AHCI 模式仅支持 Windows®sVista / Windows® 7 操作系统。在 Windows® XP 操作系统中请使用 IDE 模式。

- [IDE] 是默认的 SATA 类型。在 Windows® XP 操作系统中，无需更改 SATA 类型。

- 若要在 BIOS 中更改 SATA 类型，请点击 Advanced Mode > Advanced 标签 > SATA Configuration > SATA Mode Selection。

- 若您要使用热插拔与 NCQ，请在 BIOS 设置程序中将 SATA 接口设为 [AHCI]。请参考 “2.5.3 SATA 设备设置（SATA Configuration）” 的说明。

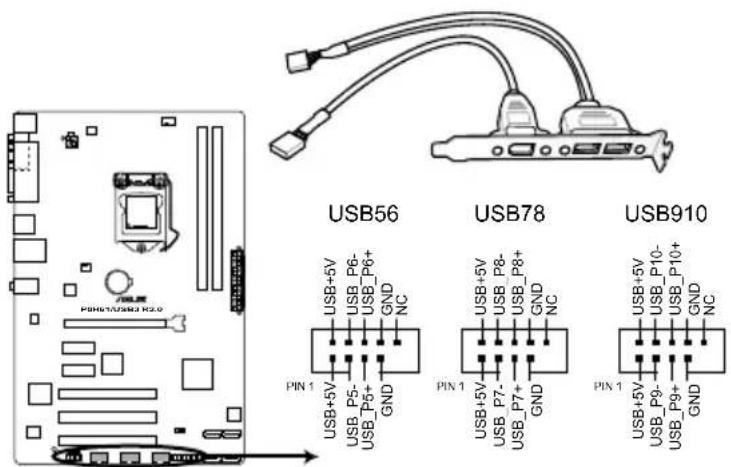

1. USB 2.0 扩展套件数据线插座（10-1 pin USB56、USB78、USB910）

这些 USB 扩展套件数据线插座支持 USB 2.0 规格，传输速率最高逾0Mbps，比 USB 1.1（Full Speed）规格的 12Mbps 快 40 倍，可以提供更高速的网络连接、互动式电脑游戏，还可以同时运行高速的外围设备。

USB56 USB78 USB910 USB+5V USB_P6- USB_P6+ GND NC PIN 1 USB+5V USB_P5- USB_P5+ GND PIN 1 USB+5V USB_P7- USB_P7+ GND PIN 1 USB+5V USB_P9- USB_P9+ GND PIN 1 USB+5V USB_P10- USB_P10+ GND NC

P8H61/USB3 R2.0 USB2.0 connectors

请勿将 1394 数据线连接到 USB 插座上，这么做可能会导致主板的损坏。

USB 2.0 模块需另行购买。

7. 系统控制面板连接排针（20-8 pin PANEL）

这一组连接排针包括了数个连接到电脑主机前面板的功能接针。

- 系统电源指示灯连接排针（2-pin PLED）

这组排针可连接到计算机主机面板上的系统电源指示灯。在您启动计算机并且使用计算机的情况下，该指示灯会持续亮着；而当指示灯闪烁时，即表示计算机正处于睡眠模式中。

- 硬盘动作指示灯连接排针（2-pin IDE_LED）

您可以连接此组 LED 接针到计算机主机面板上的硬盘动作指示灯，如此一旦硬盘有读写动作时，指示灯随即亮起。

- 机箱喇叭连接排针（4-pin SPEAKER）

这组 4-pin 排针连接到计算机主机机箱中的喇叭。当系统正常开机便可听到哔哔声，若开机时发生问题，则会以不同长短的音调来警示。

- ATX 电源/软关机 开关连接排针（2-pin PWRSW）

这组排针连接到计算机主机面板上控制计算机电源的开关。

这组两脚位排针连接到计算机主机面板上的 Reset 开关。可以让您在不需要关掉计算机电源即可重新开机，尤其在系统死机的时候特别有用。

1.11 软件支持

1.11.1 安装操作系统

本主板完全适用于 Windows® XP / Vista / 7 操作系统。使用最新版本的操作系统并且不定时地升级，是让硬件配置得到最佳工作效率的有效方法。

• 由于主板和外围硬件设备的选项设置繁多，本章仅就软件的安装程序供您参考。您也可以参阅您使用的操作系统说明文件以取得更详尽的信息。
• 在安装驱动程序之前，请先确认您已经安装 Windows® XP Service Pack 3 / Windows® Vista Service Pack 1 或更新版本的操作系统，来获得更好的性能与系统稳定。

1.11.2 驱动程序与应用程序光盘信息

随货附赠的驱动程序与应用程序光盘包括了数个有用的软件和应用程序，将它们安装到系统中可以强化主板的性能。

驱动程序与应用程序光盘的内容若有更新，恕不另行通知。请访问华硕网站（http://www.asus.com.cn）了解更新信息。

运行驱动程序与应用程序光盘

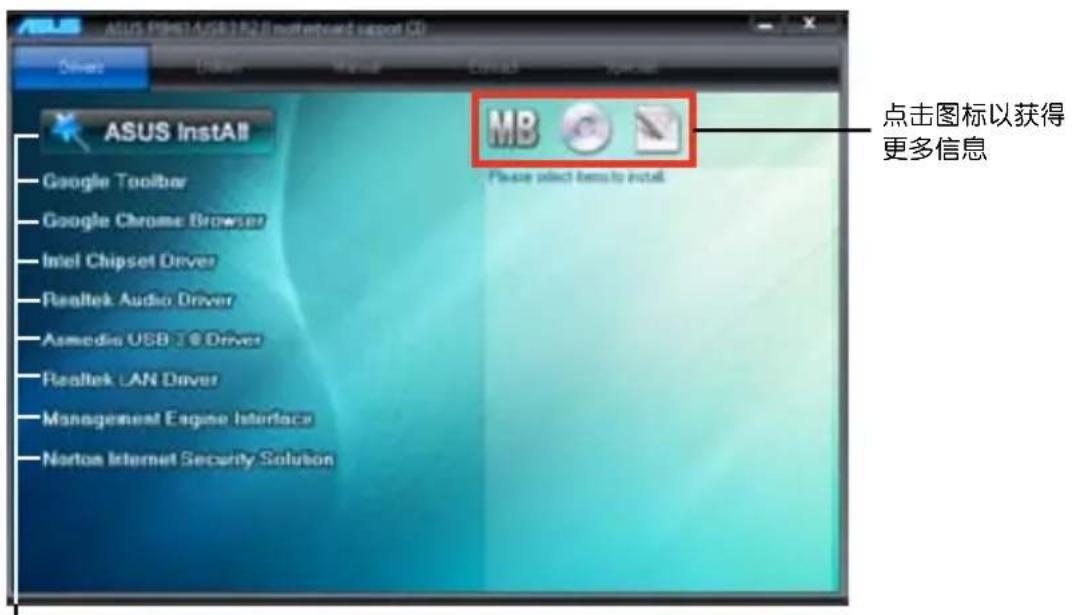

欲开始使用驱动程序与应用程序光盘，仅需将光盘放入您的光驱中即可。若您的系统已启动光盘“自动播放”的功能，那么稍待一会儿光盘会自动显示华硕欢迎窗口和软件安装菜单。

以下画面仅供参考。

ASUS INSTAll Google Toolbar Google Chrome Browser Intel Chipset Driver Realtek Audio Driver Asmedia USB 3 © Driver Realtek LAN Driver Management Engine Interface Norton Internet Security Solution 点击图标以获得更多信息

点击安装各项驱动程序

如果欢迎窗口并未自动出现，那么您也可以到驱动程序与应用程序光盘中的 BIN 文件夹里直接点击 ASSETUP.EXE 主程序开启菜单窗口。

第二章

BIOS 信息

2.1 管理、更新您的 BIOS 程序

建议您先将主板原始的 BIOS 程序备份到一张 USB 闪存盘中，以备您往后需要再度安装原始的 BIOS 程序。使用华硕在线升级程序来拷贝主板原始的 BIOS 程序。

2.1.1 华硕在线升级程序（ASUS Update Utility）

华硕在线升级程序是一套可以让您在 Windows ^® 操作系统下，用来管理、保存与更新主板 BIOS 文件的应用程序。您可以使用华硕在线升级程序来运行以下功能：

• 在使用华硕在线升级程序之前，请先确认您已经通过内部网络对外连接，或者通过互联网服务供应商（ISP）所提供的连接方式连接到互联网。
• 随主板附赠的驱动程序与应用程序光盘中包含此应用程序。

安装华硕在线升级程序

1. 将驱动程序与应用程序光盘放入光驱，会出现【驱动程序】菜单。
2. 点击【应用程序】标签，然后点击【Al Suite II】。
3. 依据屏幕指示完成操作。

在使用华硕在线升级程序来升级 BIOS 程序之前，请先退出其他所有的 Windows ^® 应用程序。

升级 BIOS 程序

1. 点击【开始】>【程序】>【ASUS】>【Al Suite II】>【Al Suite II X.XX.XX】运行 Al Suite II 应用程序。Al Suite II 快速启动栏出现。
2. 在快速启动栏中点击【Update】按钮，然后在弹出式菜单中点击【ASUS Update】。华硕在线升级主画面出现。在下拉菜单中选择下列操作之一：

使用网络升级 BIOS 程序

a. 选择【Update BIOS from the Internet】，然后按下【Next】继续。
b. 请选择离您最近的华硕 FTP 站点可避免网络堵塞，或者您也可以直接选择【Auto Select】由系统自行决定。按下【Next】继续。
c. 接着再选择您欲下载的 BIOS 版本。按下【Next】继续。

使用 BIOS 文件升级 BIOS 程序

a. 选择【Update BIOS from a file】，然后按下【Next】继续。

b. 在【打开】的窗口中选择 BIOS 文件的所在位置，然后点击【打开】。

1. 最后再依照屏幕画面的指示来完成 BIOS 更新的程序。

2.1.2 使用华硕 EZ Flash 2 升级 BIOS 程序

华硕 EZ Flash 2 程序让您能轻松地升级 BIOS 程序，可以不必再到操作系统模式下运行。

在使用此程序前，请从华硕网站上（http://www.asus.com.cn）下载最新的 BIOS 文件。

请依据以下步骤使用 EZ Flash 2 升级 BIOS：

1. 将保存有最新 BIOS 文件的 USB 闪存盘插入 USB 接口。

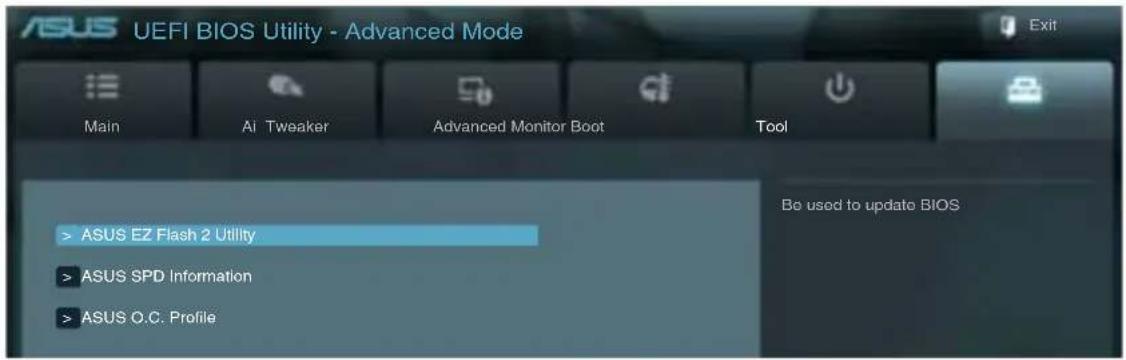

2. 进入 BIOS 设置程序的高级模式（Advanced Mode）画面，来到 “Tools” 菜单并选择 EZ Flash 并按下 键将其开启。

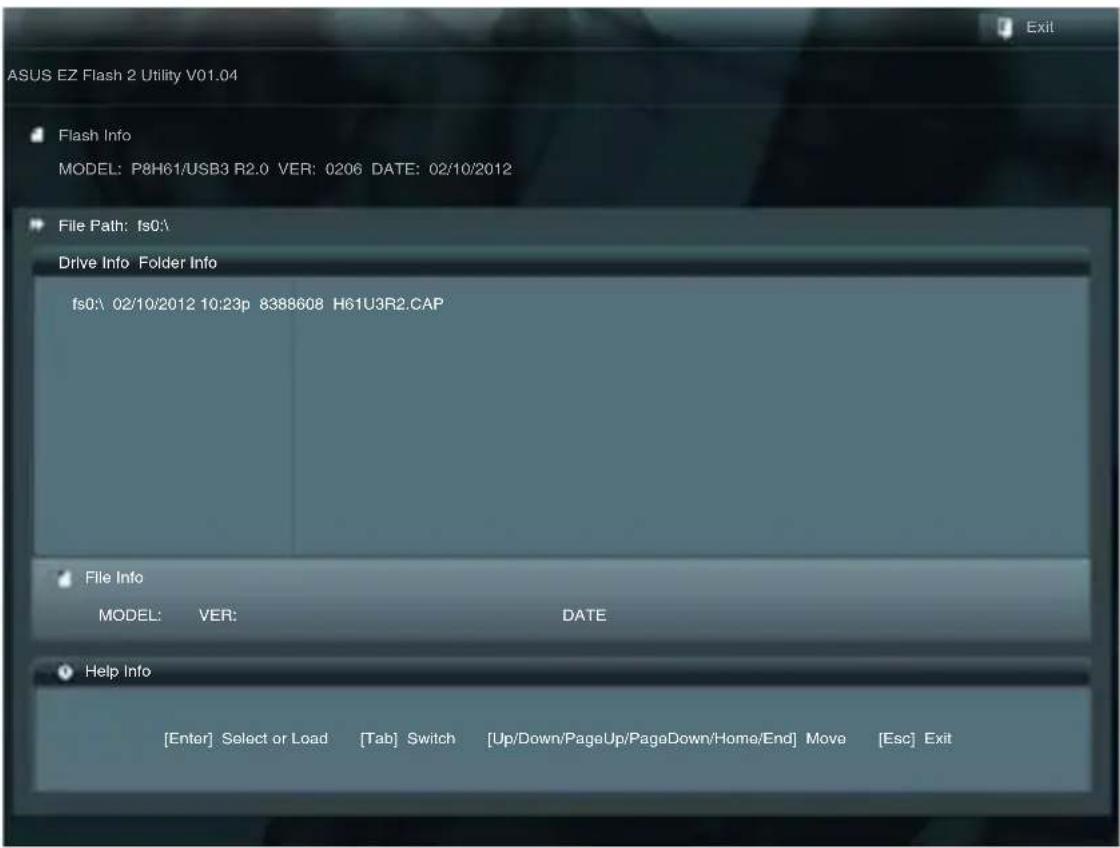

ASUS EZ Flash 2 Utility V01.04 Flash Info MODEL: P8H61/USB3 R2.0 VER: 0206 DATE: 02/10/2012 File Path: fs0:\ Drive Info Folder Info fs0: 02/10/2012 10:23p 8388608 H61U3R2.CAP File Info MODEL: VER: DATE Help Info [Enter] Select or Load [Tab] Switch [Up/Down/PageUp/PageDown/Home/End] Move [Esc] Exit

1. 按下 键切换到 “Driver” 区域。
2. 按上/下方向键找到保存有最新 BIOS 文件的 USB 闪存盘，然后按下 键。
3. 按下 键切换到 “Folder Info” 区域。
4. 按上/下方向键找到最新 BIOS 文件，然后按下 键开始更新 BIOS。更新完成后重新启动电脑。

• 本功能仅支持采用 FAT 32/16 格式单一分区的 USB 设备，如 USB 闪存盘。
• 当升级 BIOS 时，请勿关闭或重置系统以避免系统开机失败。

2.1.3 使用 CrashFree BIOS 程序恢复 BIOS 程序

华硕最新自行研发的 CrashFree BIOS 工具程序，让您在当 BIOS 程序和数据被病毒入侵或毁坏时，可以轻松地从驱动程序与应用程序光盘，或是从含有最新或原始 BIOS 文件的 USB 闪存盘中恢复 BIOS 程序的数据。

• 使用此程序前，请将移动存储设备中的 BIOS 文件重命名为：P8H61R2.CAP（代表 P8H61 R2.0）、P8H61PR2.CAP（代表 P8H61 PLUS R2.0）或 H61U3R2.CAP（代表 P8H61/USB3 R2.0）。
• 驱动程序与应用程序光盘中的 BIOS 可能不是最新版本。请从华硕网站上（http://www.asus.com.cn）下载最新的 BIOS 文件。

恢复 BIOS 程序：

请依照下列步骤恢复 BIOS 程序:

1. 开启系统。
2. 将存有 BIOS 文件的驱动程序与应用程序光盘放入光驱，或 USB 闪存盘插入 USB 接口。
3. 接着工具程序便会自动检查存储设备中是否存有 BIOS 文件。当搜索到 BIOS 文件后，工具程序会开始读取 BIOS 文件并自动进入 EZ Flash 2 应用程序。
4. 系统要求您进入 BIOS 设置程序来恢复 BIOS 设置。为确保系统的兼容性与稳定性，建议您按下 来加载默认 BIOS 设置值。

当升级 BIOS 时，请勿关闭或重置系统！若是这么做，将可能导致系统开机失败。

2.1.4 华硕 BIOS Updater

华硕 BIOS Updater 可让您在 DOS 环境下升级 BIOS 文件。本程序也可让您复制现行系统中的 BIOS 文件作为备份，如果在升级 BIOS 过程中遭遇 BIOS 文件损坏或升级失败的情况，可以重新载入这份复制的文件恢复系统状态。

以下画面仅供参考，可能与您所见到的 BIOS 画面有所差异。

升级 BIOS 之前

1. 准备好主板的驱动程序与应用程序光盘，及一个 FAT32/16 格式单一分区的 USB 闪存盘。
2. 从华硕网站（http://support.asus.com）下载最新的 BIOS 文件和 BIOS Updater 工具程序，并将它们保存于 USB 闪存盘中。

DOS 环境中不支持 NTFS 格式。请勿将 BIOS 文件与 BIOS Updater 工具程序保存于 NTFS 格式的硬盘或 USB 闪存盘中。

1. 关闭电脑并移除所有 SATA 硬盘（可选）。

在 DOS 环境中启动系统

1. 将保存有最新的 BIOS 文件和 BIOS Updater 工具程序的 USB 闪存盘连接到电脑的 USB 接口。

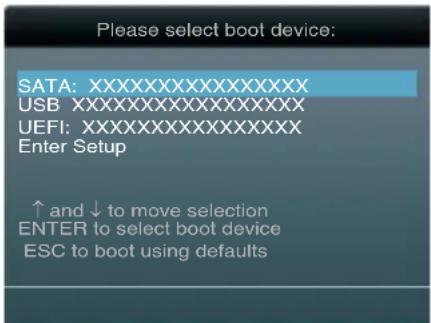

2. 启动电脑。当 ASUS 图标出现时，按下 以显示 “BIOS Boot Device Select” 菜单。将驱动程序与应用程序光盘放入光驱，并选择光驱为启动设备。

1. 当 “Make Disk” 菜单出现时，按下对应的数字键选择【FreeDOS command prompt】项。

2. 在 FreeDOS 提示符后输入 d：并按下 ，从 Drive C（光驱）切换为 Drive D（USB 闪存盘）。

Welcome to FreeDOS (http://www.freedos.org)!
C:\>d:
D:\>

升级 BIOS 文件

请依照以下步骤用 BIOS Updater 工具程序升级 BIOS 文件：

1. 在 FreeDOS 提示符后输入 bupdater /pc /g 并按下 。

D:\>bupdater /pc /g

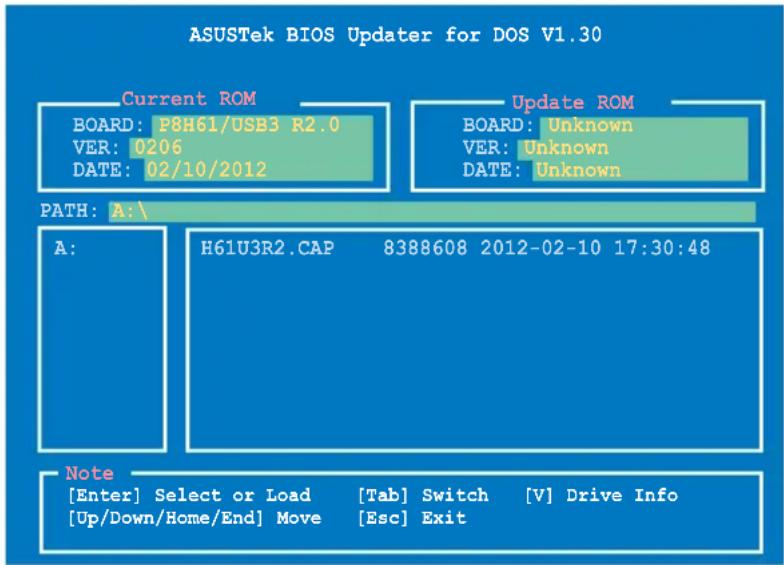

1. BIOS Updater 画面出现，如下图。

1. 按下 键在各设置栏之间切换，接着用 键来选择 BIOS 文件并按下 。BIOS Updater 会检查您所选择的 BIOS 文件并提示您确认是否要升级 BIOS。

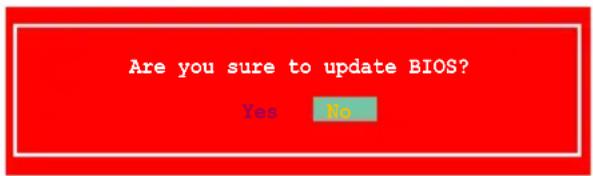

1. 选择 [Yes] 并按下 。当 BIOS 升级完毕后，按 退出 BIOS Updater。重新启动您的电脑。

当升级 BIOS 时，请勿关闭或重置系统！若是这么做，将可能导致系统开机失败。

• 对于 BIOS Updater 1.04 或更高版本，当 BIOS 升级完毕后，工具程序会自动回到 DOS 画面。
• BIOS 程序的出厂默认值可让系统运行处于最佳性能。若系统因您改变 BIOS 程序而导致不稳定，请读取出厂默认值来保持系统的稳定。请在 Exit 菜单中选择【Load Optimized Defaults】项目。详细说明请参考“2.9 退出 BIOS 程序”一节。
• 若您之前移除了所有 SATA 硬盘，当 BIOS 升级完成后，请确认将所有 SATA 硬盘重新连接到主板。

2.2 BIOS 程序设置

BIOS 设置程序用于更新或设置 BIOS。BIOS 设置画面中标示了操作功能键与简明的操作说明，帮助您进行系统设置。

在开机时进入 BIOS 设置，您可以依据以下步骤进行：

- 在系统自检（POST）过程中按下 键。若不按下 键，自检会继续进行。

在 POST 过程结束后再进入 BIOS 设置，您可以选择以下任一步骤进行：

• 按下 <Ctrl>+<Alt>+<Del> 键。
• 按下机箱上的 键重新开机。
• 您也可以将电脑关闭然后再重新开机。请在尝试了以上两种方法失败后再选择这一操作。

通过电源键、Reset 键或 + + 键强迫正在运行的系统重新开机会损坏到您的数据或系统，我们建议您正确地关闭正在运行的系统。

• 在本章节的 BIOS 程序画面仅供参考，将可能与您所见到的画面有所差异。
• 请至华硕网站（http://www.asus.com.cn）下载最新的 BIOS 程序文件来获得最新的 BIOS 程序信息。
• 若您要使用鼠标控制 BIOS 设置程序，请在主板上连接一个 USB 鼠标。
• 变更任何 BIOS 设置后，若系统变得不稳定，请下载 BIOS 默认设置以确保系统兼容性与稳定性。在“Exit”菜单中选择【Load Optimized Defaults】项目来恢复 BIOS 默认设置。请参阅“2.9 退出 BIOS 程序”一节中【Load Optimized Defaults】项目的详细说明。
• 变更任何 BIOS 设置后，若系统无法启动，尝试清除 CMOS 数据并将主板恢复至默认设置。请参阅“1.9 跳线选择区”一节中关于清除 RTC RAM 的详细说明。

BIOS 菜单画面

BIOS 设置程序有两种使用模式：EZ 模式（EZ Mode）与高级模式（Advanced Mode）。您可以在“Exit”菜单中变更模式，或通过 EZ 模式/高级模式画面中的【Exit/ Advanced Mode】按钮来变更。

EZ 模式（EZ Mode）

默认情况下，当您进入 BIOS 设置程序后，EZ 模式（EZ Mode）画面就会出现。EZ 模式（EZ Mode）显示基本系统信息概要，并用来选择显示语言、系统性能模式与启动设备顺序。要进入高级模式（Advanced Mode），点击【Exit/Advanced Mode】按钮，然后选择高级模式（Advanced Mode）。

进入 BIOS 设置程序的默认画面可变更。请参考 “2.7 启动菜单（Boot）” 部分【Setup Mode】项目的说明。

选择 BIOS 设置程序的显示语言 显示 CPU / 主板的温度，CPU / 5V / 3.3V / 12V 电压输出， CPU / 机箱风扇速度 不保存变更并退出 BIOS 设置程序， 保存变更并重新启动系统，或进入 高级模式（Advanced Mode） VISU UEFI BIOS Utility - EZ Mode Exit/Advanced Mode P8H61/USB3 R2.0 BIOS Version : 0206 Build Date : 02/10/2012 CPU Type : Intel(R) Core(TM) I5-2500 CPU 0 @ 3.30GHz Speed : 3300 MHz Total Memory : 1024 MB (DDR3 1333MHz) Temperature Voltage Fan Speed CPU +113.0°F/+45.0°C CPU 1.248V 5V 5.160V CPU_FAN 3325RPM CHA_FAN N/A MB +75.2°F/+40.0°C 3.3V 3.344V 12V 12.248V System Performance Quiet Performance Energy Saving Normal Boot Priority Use the mouse to drag or keyboard to navigate to decide the boot priority. Shortcut (F3) Advanced Mode(F7) Boot Menu(F8) Default(F5) 选择 Advanced 模式功能 节能模式 加载最优化默认值 选择启动 设备顺序 显示右边所选模式的 系统属性 普通模式 选择启动设备顺序 华硕最优化模式 显示 Advanced 模式菜单

• 启动设备项目依据系统中安装的设备而定。
• 只有安装了启动设备后，【Boot Menu（F8）】按钮才可用。

高级模式（Advanced Mode）

高级模式（Advanced Mode）为有经验的终端用户提供高级的 BIOS 设置项目。以下画面显示了高级模式（Advanced Mode）画面之一。详细设置信息请参考以下部分的说明。

要进入 EZ 模式（EZ Mode），点击【Exit】按钮，然后选择华硕 EZ 模式（EZ Mode）。

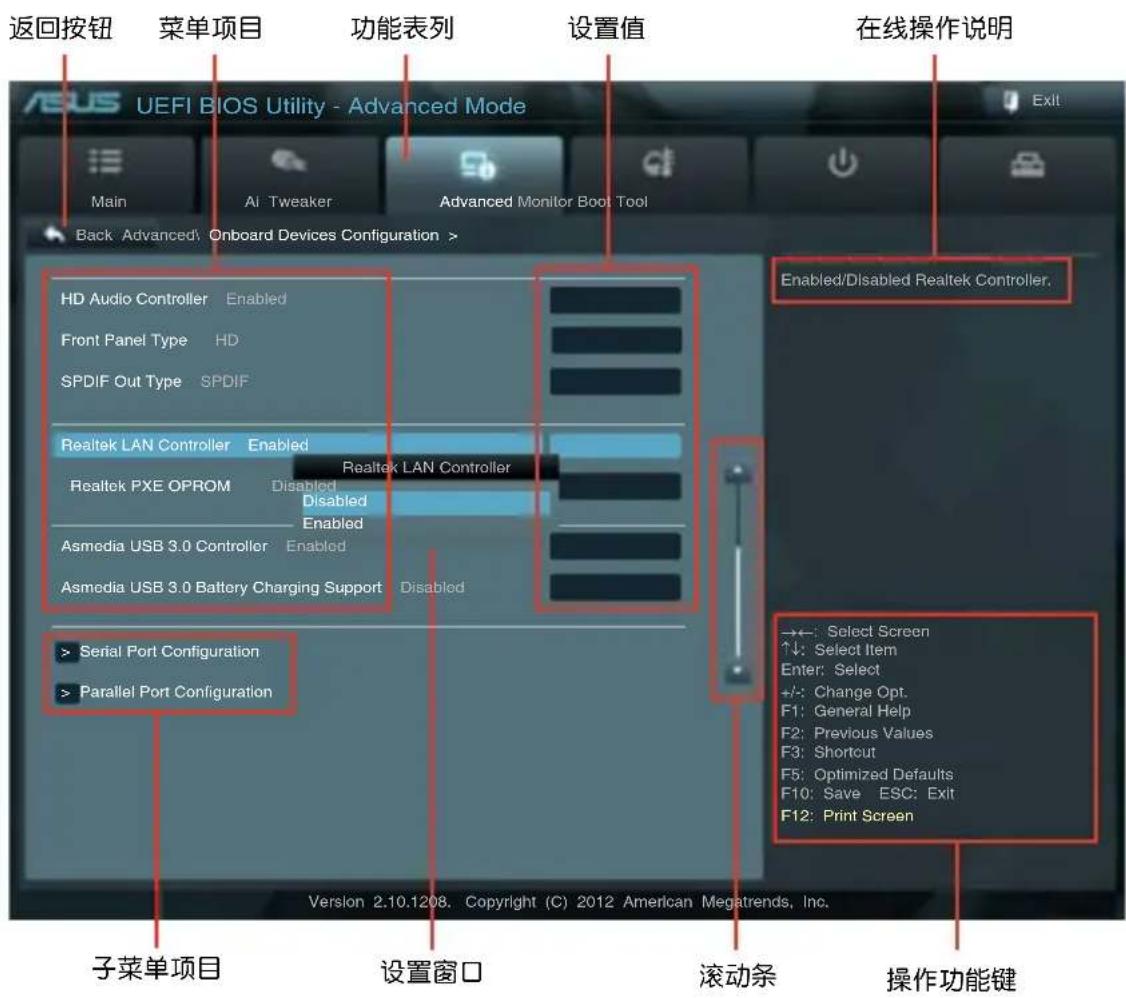

返回按钮 菜单项目 功能表列 设置值 在线操作说明 ASUS UEFI BIOS Utility - Advanced Mode Main AI Tweaker Advanced Monitor Boot Tool Back Advanced Onboard Devices Configuration > HD Audio Controller Enabled Front Panel Type HD SPDIF Out Type SPDIF Realtek LAN Controller Enabled Realtek LAN Controller Realtek PXE OPROM Disabled Disabled Enabled Asmedia USB 3.0 Controller Enabled Asmedia USB 3.0 Battery Charging Support Disabled Serial Port Configuration Parallel Port Configuration Enabled/Disabled Realtek Controller. →←: Select Screen ↑↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F3: Shortcut F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc. 子菜单项目 设置窗口 滚动条 操作功能键

功能表列

BIOS 设置程序最上方各菜单功能说明如下：

Main	本项目提供系统基本设置
Ai Tweaker	本项目用于变更超频设置

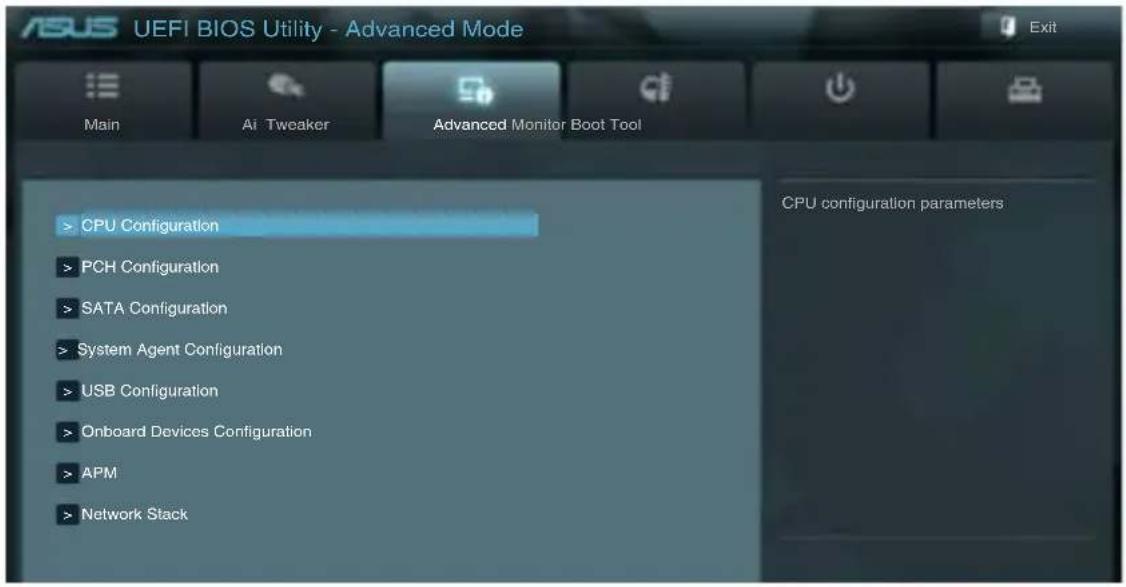

Advanced	本项目提供系统高级功能设置

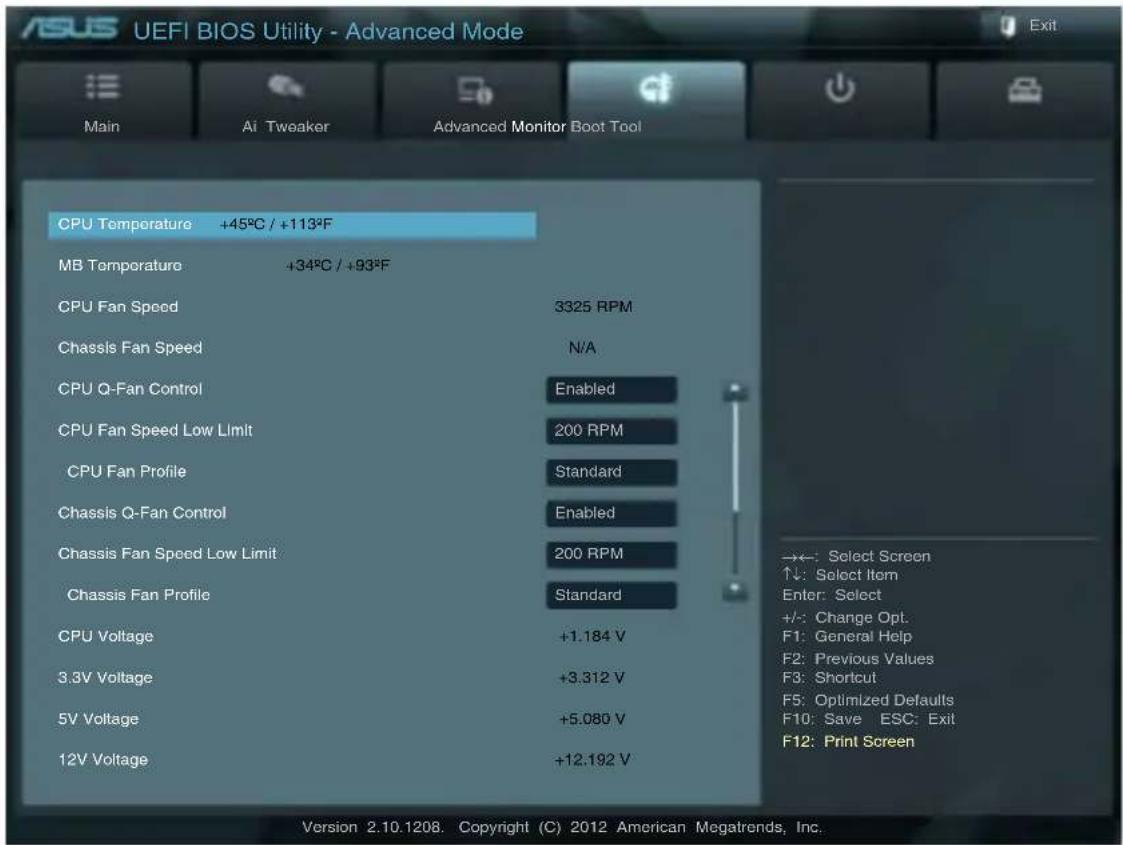

Monitor	本项目显示系统温度、电源状态,并变更风扇设置
Boot	本项目提供系统开启设置
Tool	本项目提供特殊功能设置

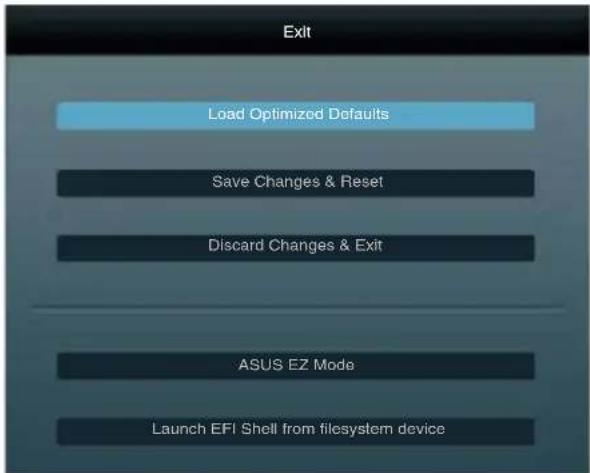

Exit	本项目提供退出 BIOS 设置程序与出厂默认值还原功能

菜单项目

在功能表列选定选项时，被选择的功能将会反白，并在菜单项目区域内出现相应的项目。

点击功能表列中的其他项目（例如：Ai Tweaker、Advanced、Monitor、Boot、Tool 与 Exit）会出现该项目不同的选项。

返回按钮

当进入子菜单时，此按钮会出现。按下 或使用 USB 鼠标点击此按钮回到前一个菜单画面。

子菜单项目

在任何菜单画面中的项目前若有一个大于号（>）则表示此项目有子菜单。要显示子菜单，选择此项目，然后按下 键。

设置窗口

在菜单中选择功能项目，然后按下 键，程序将会显示包含此功能所提供的选项小窗口，您可以利用此窗口来设置您所想要的设置。

滚动条

在菜单画面的右方若出现滚动条，即代表此页选项超过可显示的画面，您可利用上/下方向键或是 PageUp/PageDown 键来切换画面。

操作功能键

在菜单画面的右下方为操作功能键说明，请参照功能键说明来选择及改变各项功能。

在线操作说明

在菜单画面的右上方为目前所选择的作用选项的功能说明，此说明会依选项的不同而自动变更。

设置值

此区域显示菜单项目的设置值。这些项目中，有的功能选项仅为告知用户目前运行状态，并无法更改，此类项目就会以淡灰色显示。而可更改的项目，当您使用方向键移动项目时，被选择的项目以反白显示。

设置值被选择后以反白显示。要改变设置值请选择此项目，并按下 键以显示设置值列表。

2.3 主菜单（Main）

当您进入 BIOS 设置程序的高级模式（Advanced Mode）时，首先出现的第一个画面即为主菜单。主菜单显示系统信息概要，用来设置系统日期、时间、语言与安全设置。

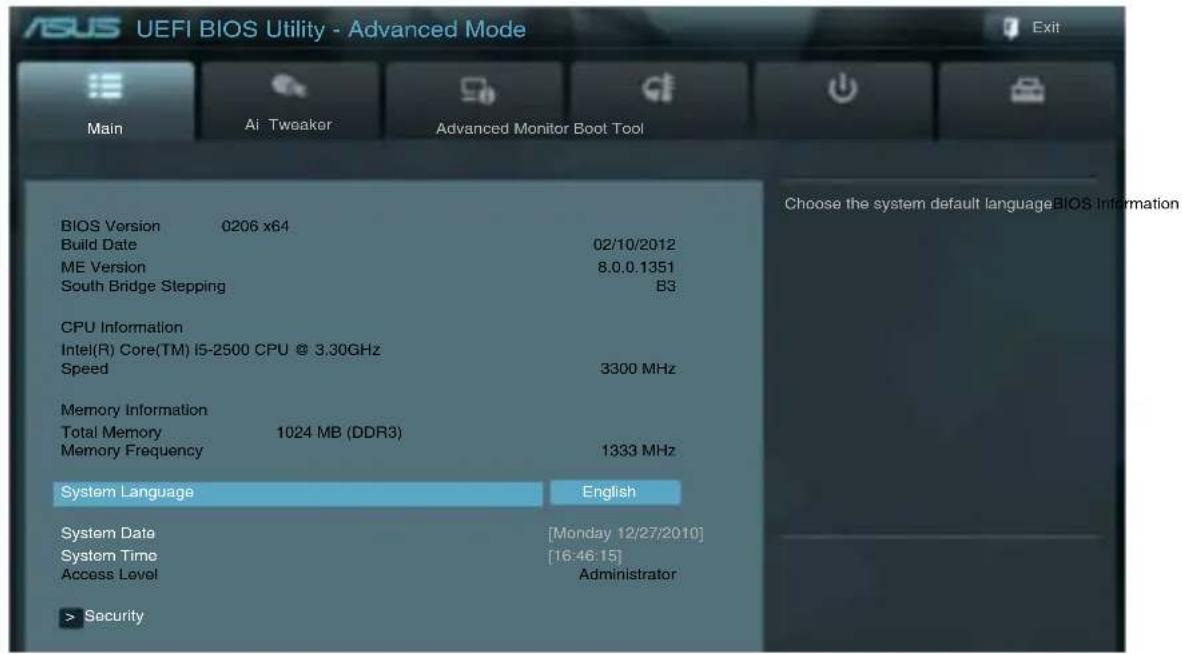

UEFI BIOS Utility - Advanced Mode Main Ai Tweaker Advanced Monitor Boot Tool BIOS Version 0206 x64 Build Date 02/10/2012 ME Version 8.0.0.1351 South Bridge Stepping B3 CPU Information Intel(R) Core(TM) I5-2500 CPU @ 3.30GHz Speed 3300 MHz Memory Information Total Memory 1024 MB (DDR3) Memory Frequency 1333 MHz System Language English System Date [Monday 12/27/2010] System Time [16:46:15] Access Level Administrator > Security

2.3.1 System Language [English]

用来选择 BIOS 语言。

设置值有：[English] [F[Español]Deutsch] [简体中文] [繁體中文] [日本語] [Русский]

2.3.2 System Date [Day xx/xx/xxxx]

设置您的系统日期（通常是目前的日期）。

2.3.3 System Time [xx:xx:xx]

设置系统的时间（通常是目前的时间）。

2.3.4 安全性菜单（Security）

本菜单可让您改变系统安全设置。

- 若您忘记设置的 BIOS 密码，可以采用清除 CMOS 实时钟（RTC）存储器。请参阅“1.9 跳线选择区”一节取得更多信息。

- 屏幕上方的【Administrator】或【User Password】项目显示为默认值[Not Installed]。设置密码后，这些项目显示为[Installed]。

管理员密码（Administrator Password）

若您已经设置了一个管理员密码，建议您输入管理员密码来进入系统。否则，您只能看到或变更 BIOS 设置程序中的部分内容。

请依照以下步骤设置系统管理员密码：

1. 选择【Administrator Password】项目并按下 。
2. 在 “Create New Password” 窗口出现时，输入欲设置的密码，输入完成按下 。
3. 在弹出的确认窗口中再一次输入密码以确认密码正确。

请依照以下步骤变更系统管理员密码：

1. 选择【Administrator Password】项目并按下 。
2. 在 “Enter Current Password” 窗口出现时，输入现在的密码，输入完成按下 。
3. 在 “Create New Password” 窗口出现时，输入欲设置的新密码，输入完成按下 。
4. 在弹出的确认窗口中再一次输入密码以确认密码正确。

若要清除管理员密码，请依据变更管理员密码相同步骤操作，但在确认窗口出现时直接按下 键以创建/确认密码。清除了密码后，屏幕顶部的【Administrator Password】项目显示为 [Not Installed]。

用户密码（User Password）

若您已经设置了一个用户密码，您必须输入用户密码进入系统。屏幕顶部的【User Password】项目显示为默认值 [Not Installed]。设置密码后，此项目会显示为[Installed]。

请依照以下步骤设置用户密码：

1. 选择【User Password】项目并按下 。
2. 在 “Create New Password” 窗口出现时，输入欲设置的密码，输入完成按下 。
3. 在弹出的确认窗口中再一次输入密码以确认密码正确。

请依照以下步骤变更用户密码：

1. 选择【User Password】项目并按下 。
2. 在 “Enter Current Password” 窗口出现时，输入现在的密码，输入完成按下 。
3. 在 “Create New Password” 窗口出现时，输入欲设置的新密码，输入完成按下 。
4. 在弹出的确认窗口中再一次输入密码以确认密码正确。

若要清除用户密码，请依据变更用户密码相同步骤操作，但在确认窗口出现时直接按下 键以创建/确认密码。清除了密码后，屏幕顶部的【User Password】项目显示为 [Not Installed]。

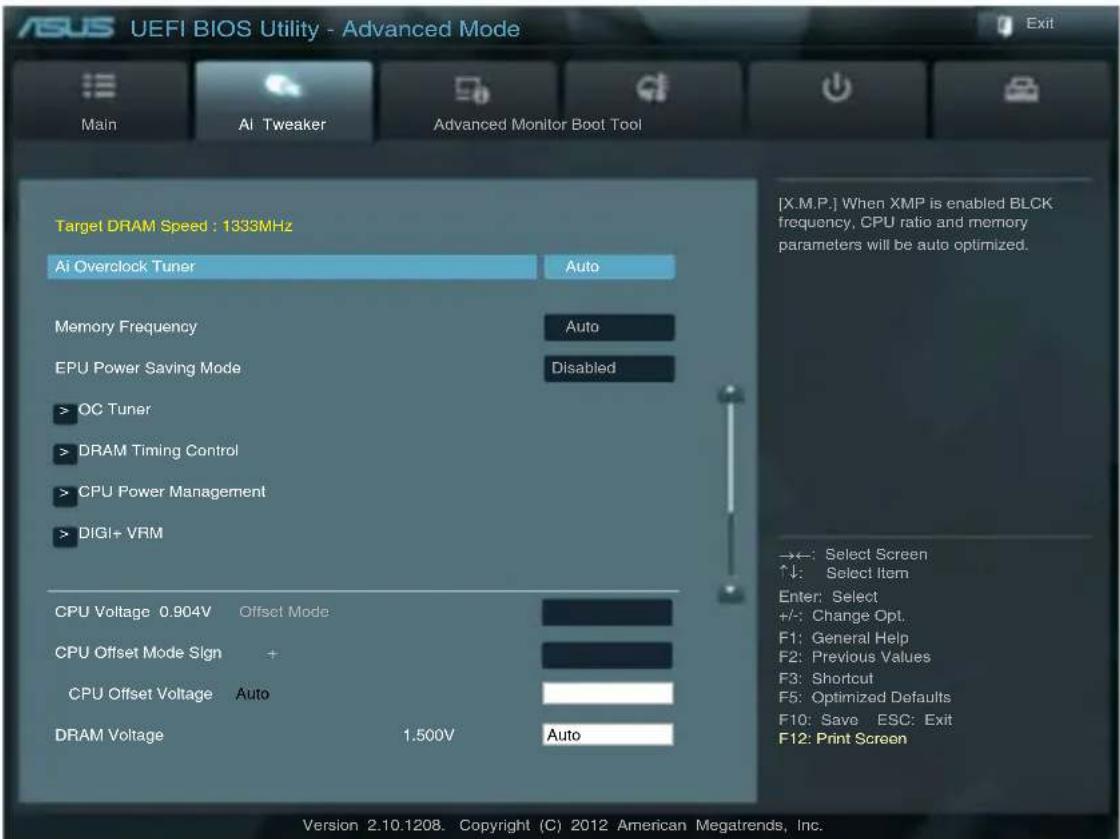

2.4 Ai Tweaker 菜单（Ai Tweaker）

Ai Tweaker 菜单项目可让您设置超频的相关选项。

注意！在您设置此高级菜单设置时，不正确的设置值将导致系统功能异常。

此部分中的设置值依您主板上所安装的 CPU 与内存条型号而定。

本项目可以让您设置 CPU 的超频选项来达到您所想要的 CPU 内部频率。请选择以下任一种默认的超频选项：

[Auto] 自动载入系统最佳化设置值。

[Manual] 可让您独立设置超频参数。

[X.M.P.] 如果您安装的内存条支持 eXtreme Memory Profile（XMP）技术，请选择此项来加载支持您内存条的设置，优化系统性能。

当您安装了支持 X.M.P. 的内存条时，X.M.P. 项目才会出现。

X.M.P. DDR3-xxxx x-x-x-x-xxV

本项目只有在您将【Ai Overclocking Tuner】项目设置为 [X.M.P.] 时才会出现，可让您选择内存条支持的 X.M.P. 模式。设置值有：[Profile #1] [Profile #2]

此设置值因系统所安装的内存而异。

本项目只有在您将【AI Overclock Tuner】项目设置为 [Manual] 或 [X.M.P.] 时才会出现，用来调整 CPU 与 VGA 频率以提升系统性能。您可以使用 <+> 或 <-> 按键来调整设置值，也可以通过数字键输入您想要的值。设置值更改的范围由 80MHz 至 300MHz。

2.4.2 Memory Frequency [Auto]

本项目用来设置内存操作频率。

设置过高的处理器频率将会导致系统的不稳定与硬件损坏，当系统出现不稳定的状况时，建议您使用默认值。

2.4.3 EPU Power Saving Mode [Disabled]

本项目用来开启或关闭 EPU 省电功能。设置值有：[Disabled] [Enabled]

EPU Setting [Auto]

本项目只有在您将【EPU Power Saving MODE】项目设置为 [Enabled] 时才会现，用来选择 EPU 节能模式。设置值有：[Auto] [Light Power Saving Mode] [Medium Power Saving Mode] [Max Power Saving Mode]

2.4.4 OC Tuner [Disabled]

OC Tuner 自动超频中央处理器与 DRAM 的频率与电压，提升系统性能。按下 并选择 [OK] 开始自动超频。

2.4.5 内存时序控制（DRAM Timing Control）

本菜单中的子项目用来设置内存时序控制功能。您可以使用〈+〉或〈-〉按键来调整设置值。要恢复默认设置，使用键盘输入 [auto]，然后按下 。

变更此菜单中的设置值可能会使系统变得不稳定！当系统出现不稳定的状况时，建议您使用默认值。

2.4.6 处理器电源管理（CPU Power Management）

本菜单中的子项目用来设置 CPU 倍频与功能。

CPU Ratio [Auto]

本项目用来手动调整最大 non-turbo CPU 倍频。请使用 <+> / <-> 键或数字键来调整设置值。设置值会随着所安装的处理器而有不同。

本项目用来开启或关闭增强型 Intel® SpeedStep 技术（EIST）。

[Disabled] 关闭此功能。

[Enabled] 由操作系统动态调整处理器电压与核心频率，降低平均电能消耗与平均热量产生。

Turbo Mode [Enabled]

[Enabled] 允许处理器核心以快于规格中标示的速度运行。

[Disabled] 关闭此功能。

以下项目仅在【Enhanced Intel SpeedStep Technology】与【Turbo Mode】项目都设为 [Enabled] 时才会出现。

Long Duration Power Limit [Auto]

可让您限制 Turbo Ratio 的长时间维持电力。使用 <+> / <-> 键调整设置值。

可让您保持 Turbo Ratio 的长时间维持电力。使用 +/- 键调整设置值。

可让您限制 Turbo Ratio 的短时间维持电力。使用 <+> / <-> 键调整设置值。

处理器核心在任意时间可允许的最大瞬时电流。此数值的设置以 0.125A 为增量进行调整。请使用 <+> 和 <-> 键调整数值。

内置显示核心在任意时间可允许的最大瞬时电流。此数值的设置以 0.125A 为增量进行调整。请使用 <+> 和 <-> 键调整数值。

2.4.7 DIGI+ VRM

Load-line 是根据 Intel 所订立之 VRM 规格，其设置值将影响 CPU 电压。CPU 运行电压将依 CPU 的负载呈比例性递减，当您将此项目的设置值设置越高时，将可提高电压值与超频能力，但会增加 CPU 及 VRM 的温度。本项目可以让您使用以下的百分比调整电压范围以提升系统性能：0%（Regular）、25%（Medium）、50%（High）、75%（Ultra High）、100%（Extreme）。设置值有：[Auto] [Regular] [Medium] [High] [Ultra High] [Extreme]。

实际提升的性能将视 CPU 型号而异。

切换频率会影响 VRM 瞬时反应以及元件的热量。设置越高的频率会得到越快的瞬时反应。设置值以 50k 为间隔，设置值范围为 200kHz 至 350kHz。使用 <+> 与 <-> 键调整设置值。

切换到 [Extreme] 和 [Manual] 模式时请勿将散热系统卸除，散热环境需受到监控。

只有在您将上一个项目设置为 [Manual Adjustment] 时本项目才出现。选择 [Ultra Fast] 以获得较快的响应。若选择 [Regular]，反应时间会略长些。设置值有：[Ultra Fast] [Fast] [Medium] [Regular]

此项目用来调整每个元件相位的电流与散热。

[T. Probe] 此设置值保持 VRM 热量平衡。

[Extreme] 此设置值保持当前 VRM 平衡。

此项目用来设置全部电能范围，并同步扩大超频频率范围。设置值有：[100%][110%][120%]

超频或处理器高负载情况下，请选择较高的设置值以获得额外的电能支持。

以下项目中，有些项目是通过使用数字键直接输入想要的设置值，然后按下 。您也可以使用 <+>/<-> 键调整。要恢复默认设置，使用键盘输入 [auto]，然后按下 。

2.4.8 CPU Voltage [Offset Mode]

[Offset Mode] 设置正数或负数偏移电压。

[Manual Mode] 设置固定的 CPU 电压。

Offset Mode Sign [+]

本项目只有当您将【CPU Voltage】项目设置为 [Offset Mode] 后才会出现。

[+] 设置正数值偏移电压。

[-] 设置负数值偏移电压。

CPU Offset Voltage [Auto]

本项目用来设置偏移电压。设置值以 0.005V 为间隔，设置范围在 0.005V 到 0.635V。

CPU Manual Voltage [Auto]

只有当您将 CPU Voltage 项目设为 [Manual Mode] 时，本项目才会出现，可以让您设置固定的 CPU 电压值。设置值为以 0.005V 为间隔，变更的范围从 0.800V 至 1.990V。

在设置 CPU 电压之前，请参考 CPU 说明文件。设置过高的电压将会导致 CPU 永久损坏，设置过低的电压将会导致系统不稳定。

2.4.9 DRAM Voltage [Auto]

本项目用来设置内存电压。设置值可在 1.185V 到 2.135V 范围内，以 0.005V 为增量调整。

依据 Intel CPU 规定，电压要求高于 1.65V 的内存条可能会对 CPU 造成永久损坏。建议您安装电压要求低于 1.65V 的内存条。

2.4.10 VCCSA Voltage [Auto]

本项目用来设置 VCCSA 电压。设置值可在 0.610V 到 1.560V 范围内，以 0.005V 为增量调整。

2.4.11 PCH Voltage [Auto]

本项目用来设置平台控制单元（Platform Controller Hub）电压。设置值可在0.7350V到1.6850V范围内，以0.005V为增量调整。

2.4.12 CPU PLL Voltage [Auto]

本项目用来设置 CPU 与 PCH PLL 电压。设置值有：[Auto] [+0.10V]

- 【CPU Offset Voltage】、【CPU Manual Voltage】、【DRAM Voltage】、【VCCSA Voltage】与【PCH Voltage】项目的设置值会以不同颜色标示，表示高电压不同的危险程度。

- 若设置电压过高，系统需要更有效的散热系统以保持稳定运行。

2.4.13 CPU Spread Spectrum [Auto]

[Auto] 自动设置。

[Disabled] 开启 BCLK 超频功能。

[Enabled] 设为 [Enabled] 使 EMI 控制。

2.5 高级菜单（Advanced）

高级菜单可让您改变中央处理器与其他系统设备的细部设置。

注意！在您设置本高级菜单的设置时，不正确的数值将导致系统损坏。

UEFI BIOS Utility - Advanced Mode Main Ai Tweaker Advanced Monitor Boot Tool CPU Configuration PCH Configuration SATA Configuration System Agent Configuration USB Configuration Onboard Devices Configuration APM Network Stack CPU configuration parameters

2.5.1 处理器设置（CPU Configuration）

本项目显示 BIOS 自动侦测的中央处理器各项信息。

子菜单中显示的项目依据所安装的 CPU型号而有所不同。

[Enabled] 使过热的 CPU 降低时钟速度以降温。

[Disabled] 关闭 CPU 热量监控功能。

Intel Hyper-Threading 超线程技术可让操作系统将超线程处理器视作两个逻辑处理器，让操作系统设置两个线程或同时进行处理。

[Enabled] 每个激活的核心开启两个线程。

[Disabled] 每个激活的核心开启一个线程。

Active Processor Cores [All]

本项目用来选择每个处理器封包中激活的 CPU 核心数。设置值有：[All] [1] [2] [3]

Limit CPUID Maximum [Disabled]

[Enabled] 启动不支持带有扩展 CPUID 功能的中央处理器的 legacy 操作系统。

[Disabled] 关闭此功能。

Execute Disable Bit [Enabled]

[Enabled] 开启 No-Execution Page Protection 技术。

[Disabled] 强迫 XD 功能总是降低至 0。

Intel® Virtualization Technology [Disabled]

[Enabled] 让一个平台在独立分区运行多个操作系统与应用程序，让一台电脑系统发挥多个虚拟系统的功能。

[Disabled] 关闭此功能。

Hardware Prefetcher [Enabled]

[Enabled] 让件平台同时独立执行多个作系统，让一个系统虚拟为多个系统。

[Disabled] 关闭此功能。

[Enabled] 让件平台执行相邻缓存线预取。

[Disabled] 关闭此功能。

CPU 电源管理设置（CPU Power Management Configuration）

CPU Ratio [Auto]

本项目用来调整处理器核心时钟与 BCLK 频率的比值，请使用 <+> 与 <-> 按键来调整数值。设置值会根据安装的处理器而有所不同。

本项目可以让您启动或关闭 Intel EIST 技术（Enhanced Intel® SpeedStep Technology）。

[Disabled] 处理器会以默认速度运行。

[Enabled] 处理器的速度由操作系统控制。

Turbo Mode [Enabled]

用来开启或关闭 Intel® Turbo Mode 技术。

[Enabled] 允许处理器核心以快于规格中标示的速度运行。

[Disabled] 关闭此功能。

CPU C1E [Auto]

开启或关闭 C1E 支持功能。要开启 Enhanced Halt State，此项目必须为开启。设置值有：[Auto] [Enabled] [Disabled]

CPU C3 Report [Auto]

本项目用来开启或关闭发送 CPU C3 报告至操作系统。设置值有：[Auto] [Enabled] [Disabled]

CPU C6 Report [Enabled]

本项目用来开启或关闭发送 CPU C6 报告至操作系统。设置值有：[Enabled] [Disabled]

2.5.2 PCH 设置（PCH Configuration）

High Precision Timer [Enabled]

本项目用来开启或关闭高精确事件计时器。设置值有：[Enabled] [Disabled]

2.5.3 SATA 设备设置（SATA Configuration）

当您进入 BIOS 设置程序时，程序会自动检测系统已存在的 SATA 设备。若对应接口中没有安装 SATA 设备，则【SATA Port】项目显示为 [Not Present]。

[Disabled] 关闭 SATA 功能。

[IDE] 若您要将 Serial ATA 硬盘作为 Parallel ATA 物理存储设备，请设为 [IDE]。

[AHCI] 若您要让 Serial ATA 硬盘使用 AHCI（Advanced Host Controller Interface），请设为 [AHCI]。A HCI 允许内置存储驱动器开启高级 Serial ATA 功能，通过原生命令排序技术来提升工作性能。

- 由于 H61 芯片组的限制，AHCI 模式仅支持 Windows®/Windows® 7 操作系统。在 Windows® XP 操作系统中请使用 IDE 模式。

- [IDE] 是默认的 SATA 类型。在 Windows® XP 操作系统中，无需更改 SATA 类型。

S.M.A.R.T. Status Check [Enabled]

自动检测、分析、报告技术（SMART Monitoring、Analysis 与 Reporting Technology）是一个监控系统。当您的硬盘出现读取/写入错误时，此功能可让硬盘在开机自检（POST）时报告警报信息。设置值有：[Enabled] [Disabled]

Hot Plug [Disabled]

本项目只有在【SATA Mode Selection】项目设置为 [AHCI] 时才会出现。用来启动或关闭支持 SATA 设备热插拔功能。设置值有：[Disabled] [Enabled]。

2.5.4 系统代理设置（System Agent Configuration）

[Enabled] 启动 4GB 以上内存条映射。

[Disabled] 关闭此功能。

本项目让您选择用何种图形设备作为首选启动设备。设置值有：[Auto] [PEG] [PCI]

2.5.5 USB 设备设置（USB Configuration）

本菜单可让您变更 USB 设备的各项相关设置。

【USB Devices】项目显示自动侦测到的 USB 设备。若无连接任何设备，则会显示 [None]。

[Enabled] 开启 Legacy 操作系统对 USB 设备的支持。

[Disabled] USB 设备仅在 BIOS 设置程序中可用。

[Auto] 允许系统在开机时侦测是否存在 USB 设备。若存在，USB 控制器 legacy 模式开启。若不存在，legacy USB 支持功能关闭。

[Enabled] 开启 Legacy 操作系统对 USB3.0 设备的支持。

[Disabled] 关闭此功能。

EHCI Hand-off [Disabled]

[Enabled] 开启对不支持 EHCI hand-off 功能的操作系统支持。

[Disabled] 关闭此功能。

2.5.6 内置设备设置（Onboard Devices Configuration）

HD Audio Controller [Enabled]

[Enabled] 开启高保真音频控制器。

[Disabled] 关闭此控制器。

只有当【Azalia HD Audio】项目设为 [Enabled] 时以下两个项目才会出现。

依据前面板音频模块支持的音频标准，设置前面板音频接口（AAFP）模式为 legacy AC' 97 或高保真音频。

[HD] 将前面板音频接口（AAFP）模式设置为高保真音频。

[AC97] 将前面板音频接口（AAFP）模式设置为 legacy AC' 97。

SPDIF Out Type [SPDIF]

[SPDIF] 设置为 [SPDIF] 以使用 SPDIF 音频输出。

[HDMI] 设置为 [HDMI] 以使用 HDMI 音频输出。

Realtek LAN Controller [Enabled]

[Enabled] 开启 Realtek LAN 控制器。

[Disabled] 关闭此控制器。

Realtek PXE OPROM [Disabled]

只有当上一项目设置为 [Enabled] 时此项目才会出现，用来开启或关闭 Realtek LAN 控制器的 PXE OptionRom。设置值有：[Enabled] [Disabled]

Asmedia USB 3.0 Controller [Enabled]（仅 P8H61/USB3 R2.0 支持）

[Enabled] 开启板载 USB 3.0 控制器。

[Disabled] 关闭此控制器。

Asmedia USB 3.0 Battery Charging Support [Disabled]（仅 P8H61/USB3 R2.0 支持）

只有当您将【Asmedia USB 3.0 Controller】项目设置为 [Enabled] 时此项目才会出现。

[Enabled] 开启 Asmedia USB 3.0 电池充电功能。

[Disabled] 关闭此功能。

串口设置（Serial Port Configuration）

此菜单中的子项目用来设置串口。

本项目用来开启或关闭串口（COM）。设置值有：[Enabled] [Disabled]

Change Settings [IO=3F8h; IRQ=4]

本项目用来选择串口的基地址。设置值有：[IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3]

并口设置（Parallel Port Configuration）

此菜单中的子项目用来设置并口

本项目用来开启或关闭并口（LPT/LPTE）。设置值有：[Enabled] [Disabled]

Change Settings [IO=3F8h; IRQ=4]

本项目用来为 Super I/O 设备选择最佳设置。设置值有：[Auto] [IO=378h;

IRQ=5] [IO=378h; IRQ=5,6,7,9,10,11,12;] [IO=278h; IRQ=5,6,7,9,10,11,12;]

本项目用来选择并口模式。设置值有：[STD Printer Mode] [SPP Mode]

[Power On] 当 AC 电源中断之后系统维持开机状态。

[Power Off] 在 AC 电源中断之后系统将进入关闭状态。

[Last State] 将系统设定恢复到电源未中断之前的状态。

Power On By PS/2 Keyboard [Disabled]

[Disabled] 关闭 PS/2 键盘唤醒功能。

[Space Bar] 通过 PS/2 键盘上的空格键唤醒系统。

[Ctrl-Esc] 通过 PS/2 键盘上的 键唤醒系统。

[Power Key] 通过 PS/2 键盘上的电源键唤醒系统。要使用本功能，ATX 电源必须可提供至少 1A 的电流与 +5VSB 的电压。

Power On By PS/2 Mouse [Disabled]

[Disabled] 关闭 PS/2 鼠标唤醒功能。

[Enabled] 开启 PS/2 鼠标唤醒功能。要使用本功能，ATX 电源必须可提供至少 1A 的电流与 +5VSB 的电压。

Power On By PCI [Disabled]

[Disabled] 关闭 PCI 设备唤醒功能。

[Enabled] 开启 PCI 设备唤醒功能。

Power On By PCIE [Disabled]

[Disabled] 关闭 PCIE 设备唤醒功能。

[Enabled] 开启 PCIE 设备唤醒功能。

Power On By Ring [Disabled]

[Disabled] 关闭调制解调器唤醒功能。

[Enabled] 开启调制解调器唤醒功能。

[Disabled] 关闭实时钟（RTC）唤醒功能。

[Enabled] 若设为 [Enabled]，将出现 RTC Alarm Date (Days) 与 Hour/Minute/Second 子项目，您可以自行设置时间让系统自动启动。

2.5.8 网络堆栈（Network Stack）

Network Stack [Disable Link]

本项目用来开启或关闭 UEFI 网络堆栈。设置值有：[Disable Link] [Enable]

只有当您将【Network Stack】项目设置为 [Enabled] 时此项目才会出现。当您将本项目关闭时，将不会创建 IPV4 PXE 启动项。设置值有：[Disable Link] [Enabled]

只有当您将【Network Stack】项目设置为 [Enabled] 时此项目才会出现。当您将本项目关闭时，将不会创建 IPV6 PXE 启动项。设置值有：[Disable Link] [Enabled]

2.6 监控菜单（Monitor）

本菜单显示系统温度/电源状态，并可用来变更风扇设置。

本主板具备了中央处理器 / 主板的温度感测器，可自动检测并显示目前处理器的温度。若您不想显示检测到的温度，请选择 [Ignored]。

2.6.2 CPU / Chassis Fan Speed [xxxx RPM] 或 [Ignore] / [N/A]

主板具备中央处理器 / 机箱风扇转速 RPM（Rotations Per Minute）监控功能。如果主板上没有连接风扇，这里会显示 [N/A]。若您不想显示检测到的速度，请选择 [Ignored]。

2.6.3 CPU Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

本系列主板具有电压监控的功能，用来确保主板以及 CPU 接受正确的电压准位，以及稳定的电流供应。若您不想检测此项目，请选择 [Ignored]。

[Disabled] 关闭 CPU Q-Fan 控制功能。

[Enabled] 开启 CPU Q-Fan 控制功能。

只有将【CPU Q-Fan Control】项目设为 [Enabled] 时，此项目才会出现，用来设置 CPU 风扇适当的性能模式。

[Standard] 设置为 [Standard] 让 CPU 风扇根据机箱的温度自动调整。

[Silent] 设置为 [Silent] 将 CPU 风扇速度调整到最低，并拥有最安静的运行环境。

[Turbo] 设置为 [Turbo] 来获得 CPU 风扇的最大转速。

[Manual] 设置为 [Manual] 指定具体的风扇速度控制参数。

只有将【CPU Fan Profile】项目设为 [Manual] 时，以下项目才会出现。

使用 <+> / <-> 键调整 CPU 温度上限。设置值范围从 20℃ 到 75℃。

使用 <+> / <-> 键调整 CPU 风扇最大转速。设置值范围从 20% 到 100%。当 CPU 温度达到上限时，CPU 风扇会以最大的转速运行。

显示 CPU 温度下限。设置值范围从 20^ C 到 75^ C。

使用 < + > / < - > 键调整CPU风扇最小转速。设置值范围从 0% 到 100% 。当CPU温度低于 40^ 时，CPU风扇会以最小的转速运行。

2.6.5 Chassis Q-Fan Control [Enabled]

[Disabled] 关闭机箱 Q-Fan 控制功能。

[Enabled] 开启机箱 Q-Fan 控制功能。

Chassis Fan Speed Low Limit [200 RPM]

只有将【Chassis Q-Fan Control】项目设为 [Enabled] 时，此项目才会出现，用来关闭或设置 CPU 风扇警报速度。设置值有：[Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

只有将【Chassis Q-Fan Control】项目设为 [Enabled] 时，此项目才会出现，用来关闭或设置机箱风扇适当的性能模式。

[Standard] 设置为 [Standard] 让机箱风扇根据机箱的温度自动调整。

[Silent] 设置为 [Silent] 将机箱风扇速度调整到最低，并拥有最安静的运行环境。

[Turbo] 设置为 [Turbo] 来获得机箱风扇的最大转速。

[Manual] 设置为 [Manual] 指定具体的风扇速度控制参数。

只有将【Chassis Fan Profile】项目设为 [Manual] 时，以下项目才会出现。

使用 +/- 键调整机箱温度上限。设置值范围从 40^ 到 90^ 。

Chassis Fan Max. Duty Cycle(%) [100]

使用 +/- 键调整机箱风扇最大转速。设置值范围从 60% 到 100%。当 CPU 温度达到上限时，机箱风扇会以最大的转速运行。

使用 +/- 键调整机箱风扇最小转速。设置值范围从 60% 到 100%。当机箱温度低于 40^ 时，机箱风扇会以最小的转速运行。

本项目用来开启或关闭电涌全保护功能。设置值有：[Disabled] [Enabled]

2.7 启动菜单（Boot）

本菜单可让您改变系统启动设备与相关功能。

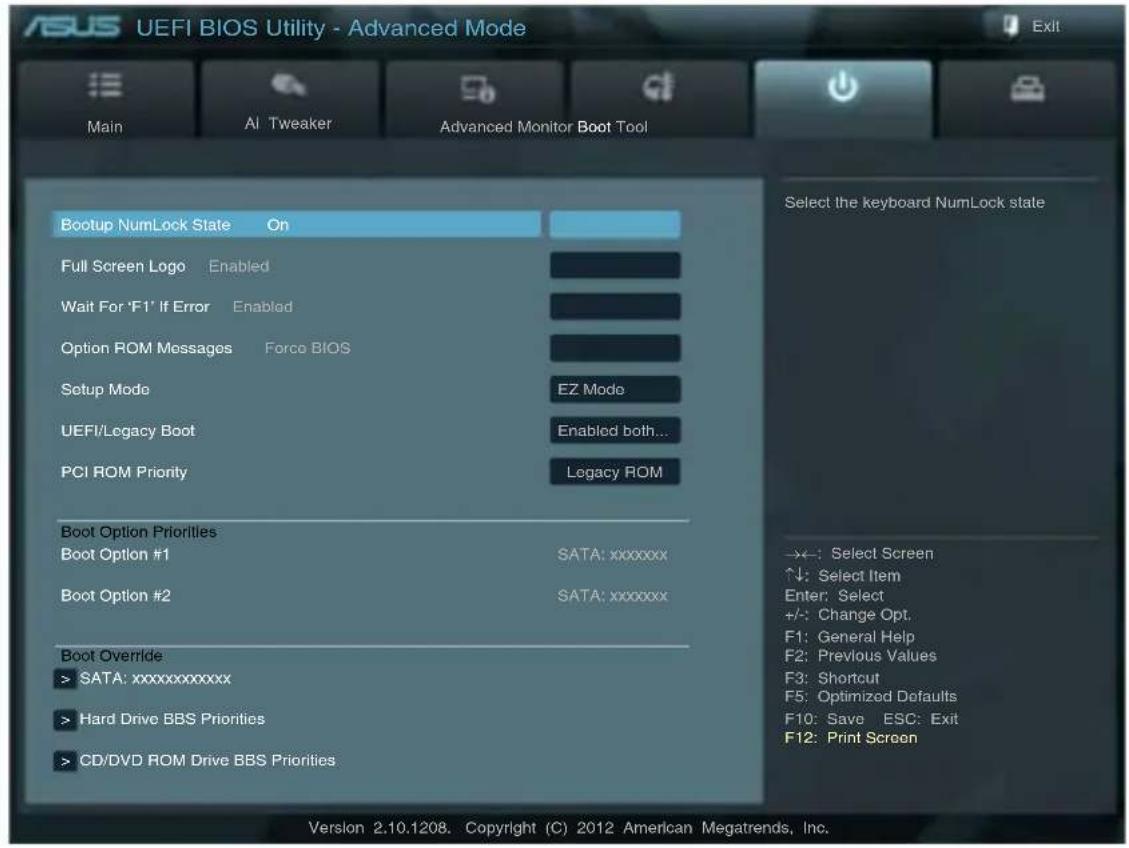

UEFI BIOS Utility - Advanced Mode Main AI Tweaker Advanced Monitor Boot Tool Bootup NumLock State On Full Screen Logo Enabled Wait For 'F1' If Error Enabled Option ROM Messages Force BIOS Setup Mode EZ Mode UEFI/Legacy Boot Enabled both... PCI ROM Priority Legacy ROM Boot Option Priorities Boot Option #1 SATA: xxxxxxxx Boot Option #2 SATA: xxxxxxxx Boot Override >SATA: xxxxxxxxxxxx >Hard Drive BBS Priorities >CD/DVD ROM Drive BBS Priorities Select the keyboard NumLock state ->←: Select Screen ↑↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F3: Shortcut F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc.

2.7.1 Bootup NumLock State [On]

[On] 使 NumLock 键开机时自动启动。

[Off] 使 NumLock 键开机时不自动启动。

2.7.2 Full Screen Logo [Enabled]

[Enabled] 开启使用个性化开机画面功能。

[Disabled] 关闭 个性化开机画面功能。

如果您欲使用华硕 MyLogo2™ 功能，请务必将【Full Screen Logo】项目设置为 [Enabled]。

Post Report [5 sec]

只有当【Full Screen Logo】项目设为 [Disabled] 时此项目才会出现，用来设置系统显示自检（POST）报告的等待时间。设置值有：[1 sec] [2 sec] [3 sec] [4 sec] [5 sec] [6 sec] [7 sec] [8 sec] [9 sec] [10 sec] [Until Press ESC]

2.7.3 Wait For 'F1' If Error [Enabled]

当您将本项目设为 [Enabled]，那么系统在开机过程出现错误信息时，将会等待您按下 键确认才会继续进行开机程序。设置值有；[Disabled] [Enabled]

2.7.4 Option ROM Messages [Force BIOS]

[Force BIOS] 在启动过程中，第三方 ROM 信息将会强制显示。

[Keep Current] 只有当第三方厂商将设备设置为显示 ROM 信息时，第三方 ROM 信息才会显示。

[Advanced Mode] 将高级模式（Advanced Mode）画面设为进入 BIOS 设置程序的默认画面。

[EZ Mode] 将 EZ 模式（EZ Mode）画面设为进入 BIOS 设置程序的默认画面。

2.7.6 UEFI/Legacy Boot [Enabled both UEFI and Legacy]

[Enable both UEFI and Legacy] 开启由 UEFI 及 Legacy 设备启动。

[Disable UEFI] 开启由 Legacy 设备启动，关闭由 UEFI 设备启动。

[Disable Legacy] 开启由 UEFI 设备启动，关闭由 Legacy 设备启动。

2.7.7 PCI ROM Priority [Legacy ROM]

[Legacy ROM] 开启 Legacy ROM。

[EFI Compatible ROM] 开启 UEFI 兼容 ROM。

2.7.8 启动项目顺序（Boot Option Priorities）

这些项目让您自行选择启动盘并排列开机设备顺序。屏幕上显示的设备数量依据系统中安装的设备而定。

- 要选择系统开机的启动设备，请在 ASUS 的图标出现时按下 。

- 要以安全模式进入 Windows® 操作系统，请在开机自检完成后，按下 。

2.7.9 Boot Override

这些项目显示可用设备。屏幕上显示的设备数量依据系统中安装的设备而定。选择一个项目，从该设备启动。

2.8 工具菜单（Tool）

本工具菜单可以让您针对特别功能进行设置。请选择菜单中的选项并按下 键来显示子菜单。

UEFI BIOS Utility - Advanced Mode Main Ai Tweaker Advanced Monitor Boot Tool > ASUS EZ Flash 2 Utility > ASUS SPD Information > ASUS O.C. Profile Be used to update BIOS

2.8.1 ASUS EZ Flash 2

本项目可以让您运行 ASUS EZ Flash 2。

更多详细信息，请参考 “2.1.2 使用华硕 EZ Flash 2 升级 BIOS 程序” 部分的说明。

2.8.2 ASUS SPD Information

DIMM Slot # [Slot 1]

显示安装在对应插槽上的内存条的 Serial Presence Detect（串行存在检测，SPD）信息。设置值有：[Slot 1] [Slot 2]

2.8.3 ASUS O.C. Profile

本项目用来存储或载入 BIOS 设置。

若没有创建任何设置文件，【Setup Profile Status】项目显示为 [Not Installed]。

Label

本项目用来设置设置文件的标签。

Save to Profile

本项目用来将当前的 BIOS 文件保存到 BIOS Flash 中，并创建一个设置文件。输入一个 1 到 8 的设置文件号码，按下 ，再选择 [Yes]。

Load from Profile

本项目用来载入先前保存在 BIOS Flash 中的 BIOS 设置。输入一个设置文件号码，按下 ，再选择 [Yes]。

- 当升级 BIOS 时，请勿关闭或重置系统以避免系统开机失败。

- 建议您只在相同的内存 / 处理器设置与 BIOS 版本状态下升级 BIOS 程序。

2.9 退出 BIOS 程序（Exit）

本菜单可让您读取 BIOS 程序出厂默认值与退出 BIOS 程序，并可保存和取消对 BIOS 项目的更改。您可以从 “Exit” 菜单中进入 EZ 模式（EZ Mode）。

本项目用来加载设置菜单中每个参数的默认值。选择了该项目，或者按下 键后，系统会弹出一个确认窗口，点击 [Yes] 即可加载默认值。

Save Changes & Reset

完成设置后，在“Exit”菜单中选择此项目以保存您的设置。选择了该项目，或者按下 键后，系统会弹出一个确认窗口，点击 [Yes] 即可保存变更并退出。

本项目可放弃您所做的更改，并退出 BIOS 设置程序。选择了该项目，或者按下 键后，系统会弹出一个确认窗口，点击 [Yes] 即可放弃变更并退出。

ASUS EZ Mode

本项目用来进入 EZ 模式（EZ Mode）画面。

本项目用来开启可用文件格式设备中的 EFI Shell 应用程序（shellx64.efi）。

华硕的联络信息

地址：上海市闵行莘庄工业区春东路 508 号

电话：[phone]

传真：[phone]

互联网：http://www.asus.com.cn/

技术支持

电话：[phone] (800-820-6655)

电子邮件：http://vip.asus.com/eservice/techserv.aspx

在线支持：http://support.asus.com/techserv/techserv.aspx

华硕电脑公司 ASUSTeK COMPUTER INC.（亚太地区）

市场信息

地址：台湾台北市北投区立德路15号

电话：[phone]

传真：[phone]

电子邮件：[e-mail]

互联网：http://www.asus.com.tw

技术支持

电话：[phone]

传真： [phone],ext.9101#

在线支持：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER INTERNATIONAL（美国）

市场信息

地址：800 Corporate Way, Fremont, California 94539, USA

电话：[phone]

传真：[phone]

互联网：http://usa.asus.com

技术支持

电话：[phone]

传真：[phone]

在线支持：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER GmbH（德国/奥地利）

市场信息

地址： Harkort Str. 21-23, D-40880 Ratingen, Deutschland

传真：[phone]

互联网：http://www.asus.de

在线联络：http://www.asus.de/sales （仅回答市场相关事务的问题）

技术支持

电话：[phone]（配件）*

电话：[phone]（系统 / 笔记本电脑 / 易家族 / LCD）*

传真：[phone]

在线支持：http://support.asus.com/techserv/techserv.aspx

* 使用德国固定电话拨打每分钟话费为 0.14 欧元，使用手机拨打每分钟话费为 0.42 欧元。
