用户手册 HPC7420 Advantech

4U前置式I/O设计服务器短机箱适用EEATX/EATX/ATX服务器主板，支持11槽全高全长扩充插槽4U前置式I/O設計伺服器短主機殼適用EEATX/EATX/ATX伺服器主機板，支援11槽全高全長擴充插槽

Copyright/ 版权声明 / 版權聲明

随附本产品发行的文件为研华公司2021年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致第三方的权益受损，概不负责。

隨附本產品發行的檔為研華公司2021年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。然而，研華公司對於本手冊的使用結果，或者因使用本手冊而導致第三方的權益受損，概不負責。

Acknowledgments/ 认可声明 / 認可聲明

所有其它产品名或商标均为各自所属方的财产。

HPC-7420是研華公司的商標。

所有其它產品名或商標均為各自所屬方的財產。

On-line Technical Support/ 在线技术支持 / 線上技術支援

如需技术支持和服务，请访问研华公司的网站：

http://support.advantech.com.cn

若需技術支援及其它服務，請連結研華公司的支援網站：

http://support.advantech.com.tw

Part No./产品号/料號：2001742000 Edition 1/第一版

Printed in China/ 中国印刷/中國印刷January 2021/2021年1月

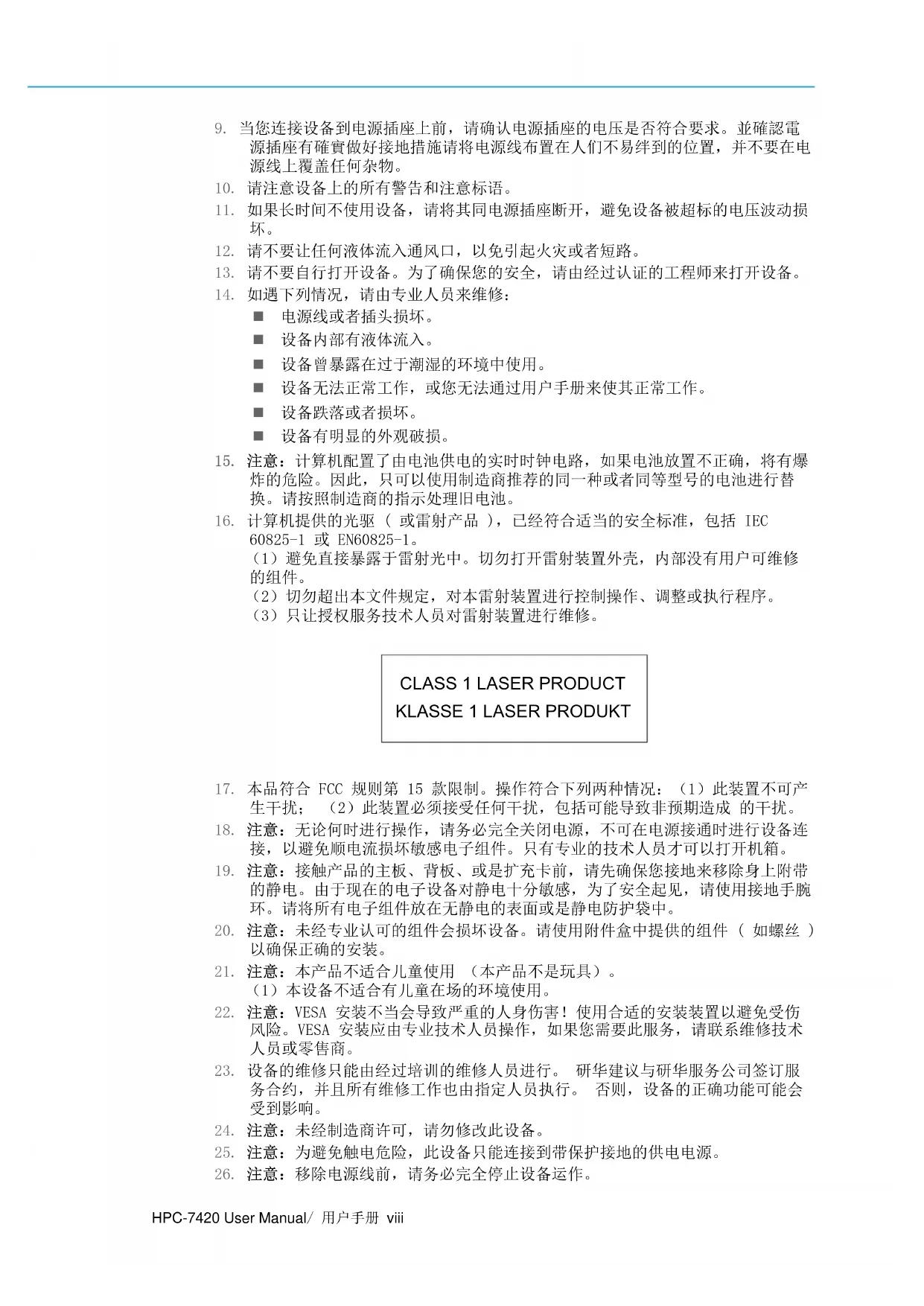

Safety Instructions/Instructions de Sécurité/安全指示

电源线或者插头损坏。
设备内部有液体流入。
设备曾暴露在过于潮湿的环境中使用。
设备无法正常工作，或您无法通过用户手册来使其正常工作。
设备跌落或者损坏。
设备有明显的外观破损。

1. 注意: 计算机配置了由电池供电的实时时钟电路, 如果电池放置不正确, 将有爆炸的危险。因此, 只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

2. 计算机提供的光驱（或雷射产品），已经符合适当的安全标准，包括IEC 60825-1或EN60825-1。

（1）避免直接暴露于雷射光中。切勿打开雷射装置外壳，内部没有用户可维修的组件。
（2）切勿超出本文件规定，对本雷射装置进行控制操作、调整或执行程序。
（3）只让授权服务技术人员对雷射装置进行维修。

1. 本品符合FCC规则第15款限制。操作符合下列两种情况：（1）此装置不可产生干扰；（2）此装置必须接受任何干扰，包括可能导致非预期造成的干扰。
2. 注意：无论何时进行操作，请务必完全关闭电源，不可在电源接通时进行设备连接，以避免顺电流损坏敏感电子组件。只有专业的技术人员才可以打开机箱。
3. 注意: 接触产品的主板、背板、或是扩充卡前, 请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感, 为了安全起见, 请使用接地手腕环。请将所有电子组件放在无静电的表面或是静电防护袋中。
4. 注意：未经专业认可的组件会损坏设备。请使用附件盒中提供的组件（如螺丝）以确保正确的安装。
5. 注意：本产品不适合儿童使用（本产品不是玩具）。

（1）本设备不适合有儿童在场的环境使用。

1. 注意：VESA 安装不当会导致严重的人身伤害！使用合适的安装装置以避免受伤风险。VESA 安装应由专业技术人员操作，如果您需要此服务，请联系维修技术人员或零售商。
2. 设备的维修只能由经过培训的维修人员进行。研华建议与研华服务公司签订服务合约，并且所有维修工作也由指定人员执行。否则，设备的正确功能可能会受到影响。
3. 注意：未经制造商许可，请勿修改此设备。
4. 注意：为避免触电危险，此设备只能连接到带保护接地的供电电源。

5. 注意：移除电源线前，请务必完全停止设备运作。

6. 注意：如果不按照制造商建议的方式使用此设备，则最终系统应评估是否符合要求。

7. 注意：切勿将设备或带电连接器浸入水中或其他液体中。
8. 注意：在更换保险丝之前，请先移除电源线，并只能更换相同的额定值和相同类型规格的保险丝。
9. 请遵守当地的职业健康和安全规定以及人力搬运物料的指导原则。
10. 切勿尝试独自搬动设备，搬动设备至少需要两人。
11. 只使用设备随附的电源线和电源装置。设备可能配有一条或多条电源线。在北美地区，本设备必须使用 UL 认证和有 CSA 标章的电源线。
12. 注意：未经法规核可的装置操作是不合法的。
13. 注意: 将电池 ( 或电池组 ) 放入火中、置放高温炉、压碎电池 ( 或电池组 ) 或拆解电池 ( 或电池组 ) , 可能导致爆炸; 将电池置于极端高温环境、有易燃液体或气体泄漏中的环境中会导致爆炸; 电池 ( 或电池组 ) 若受到极低的空气压力, 可能导致爆炸。请按照制造商的指示处理旧电池。
14. 注意：若要切断电源，请将所有电源线都从机器上拔除。
15. 注意：屏幕型设备（或显示器）：使用过度恐伤害视力。

（1）使用30分钟请休息十分钟。
（2）未满2岁孩童不看屏幕（或显示器），2岁以上每天看屏幕不要超过1小时。

1. 注意：如果使用者没有依照使用手册使用设备，则可能会导致设备反置的造成底部开孔的危险产生。

2. 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设备的权利。

3. 請仔細閱讀此安全操作說明。

4. 請妥善保存此用戶手冊供口後參考。
5. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汗噴霧劑清洗設備。
   4.對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
6. 請不要在潮濕環境中使用設備。
7. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
8. 請不要將設備放置在超出建議溫度範圍的環境，即不要低於 0^ （ 32^ ）或高於 50^ （ 122^ ），否則可能會造成設備損壞。
9. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
10. 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。並確認電源插座有確實做好接地措施請將電源線佈置在人們不易絞到的位置，並不要在電源線上覆蓋任何雜物。
11. 請注意設備上的所有警告和注意標語。
12. 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損壞。
13. 請不要讓任何液體流入通風口，以免引起火災或者短路。
14. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。
15. 如遇下列情況，請由專業人員來維修：

電源線或者插頭損壞。
設備內部有液體流入。
設備曾暴露在過於潮濕的環境中使用。
設備無法正常工作，或您無法通過用戶手冊來使其正常工作。
設備跌落或者損壞。
設備有明顯的外觀破損。

1. 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

2. 電腦提供的光碟機(或雷射產品)，已經符合適當的安全標準，包括IEC 60825-1或EN60825-1。

（1）避免直接暴露于雷射光中。切勿打開雷射裝置外殼，內部沒有使用者可維修的元件。
（2）切勿超出本檔規定，對本雷射裝置進行控制操作、調整或執行程式。
（3）只讓授權服務技術人員對雷射裝置進行維修。

1. 本品符合 FCC 規則第 15 款限制。操作符合下列兩種情況：（1）此裝置不可產生干擾；（2）此裝置必須接受任何干擾，包括可能導致非預期造成的干擾。

2. 注意：無論何時進行操作，請務必完全關閉電源，不可在電源接通時進行設備連接，以避免順電流損壞敏感電子元件。只有專業的技術人員才可以打開主機殼。

3. 注意：接觸產品的主機板、背板、或是擴充卡前，請先確保您接地來移除身上附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地手腕環。請將所有電子元件放在無靜電的表面或是靜電防護袋中。

4. 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲）以確保正確的安裝。

5. 注意：本產品不適合兒童使用（本產品不是玩具）。（1）本設備不適合有兒童在場的環境使用。

6. 注意：VESA 安裝不當會導致嚴重的人生傷害！使用合適的安裝裝置以避免受傷風險。VESA 安裝應由專業技術人員操作，如果您需要此服務，請聯繫維修技術人員或零售商。

7. 設備的維修只能由經過培訓的維修人員進行。研華建議與研華服務公司簽訂服務合約，並且所有維修工作也由指定人員執行。否則，設備的正確功能可能會受到影響。

8. 注意：未經製造商許可，請勿修改此設備。

9. 注意：為避免觸電危險，此設備只能連接到帶保護接地的供電電源。

10. 注意：移除電源線前，請務必完全停止設備運作。

11. 注意：如果不按照製造商建議的方式使用此設備，則最終系統應評估是否符合要求。

12. 注意：切勿將設備或帶電連接器浸入水中或其他液體中。

13. 注意：在更換保險線之前，請先移除電源線，並只能更換相同的額定值和相同類型規格的保險線。

14. 請遵守當地的職業健康和安全規定以及人力搬運物料的指導原則。

15. 切勿嘗試獨自搬動設備，搬動設備至少需要兩人。

16. 只使用設備隨附的電源線和電源裝置。設備可能配有一條或多條電源線。在北美地區，本設備必須使用UL認證和有CSA標章的電源線。

17. 注意：未經法規核可的裝置操作是不合法的。

18. 注意：將電池（或電池組）放入火中、置放高溫爐、壓碎電池（或電池組）或拆解電池（或電池組），可能導致爆炸；將電池置於極端高溫環境、有易燃液體或氣體洩漏中的環境中會導致爆炸；電池（或電池組）若受到極低的空氣壓力，可能導致爆炸。請按照製造商的指示處理舊電池。

19. 注意：若要切斷電源，請將所有電源線都從機器上拔除。

20. 注意：螢幕型設備（或顯示器）：使用過度恐傷害視力。

（1）使用30分鐘請休息十分鐘。

（2）未滿2歲孩童不看螢幕（或顯示器），2歲以上每天看螢幕不要超過1小時。

1. 注意：如果使用者沒有依照使用手冊使用設備，則可能會導致設備反置的造成底部開孔的危險產生。

2. 注意：未經合乎規定與明確許可的任何變更或修改都可能導致使用者喪失操作本設備的權利。

3. 甲類警語：警告使用者，這是甲類資訊類產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當對策。

Safety Precautions-Electricity/ Précautions de Sécurité-Electricité/安全措施-静电防护/安全措施-静電防護

为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施：

1. 操作设备之前，请务必断开机箱电源，以防触电。
2. 在更改任何配置之前请断开电源，以免在您连接跳线或安装卡时，瞬间电涌损坏敏感电子元件。
3. 无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。接触产品的母板、底板或附加卡前，请先确保您接地来移除身体附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。

為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施：

1. 操作設備之前，請務必切斷機箱電源，以防觸電。

2. 在更改任何配置之前請切斷電源，以免在您連接跳線或安裝卡時，瞬間電湧損壞敏感電子元件。

3. 無論何時進行操作，請務必完全切斷機箱電源。不可在電源接通時進行設備連接，以避免瞬間電湧損壞敏感電子元件。只有專業技術人員才可以打開機箱。接觸產品的母板、底板或外接卡前，請先確保您接地來移除身體附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。

Advantech Customer Services/研华为客户提供的服务 / 研華為客戶提供的服務

研华的每一款产品都是严格按照规格生产的。因此，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。无论您购买的研华产品置于实验室还是工厂，皆可确保研华产品之可靠性和易于操作性。客户的满意是我们最关注的。下面是研华客户服务指南。为保证您从我们的服务中获得最大的利益，请谨慎遵循下面的操作指南。

研華的每一款產品都是嚴格按照規格生產的。因此，產品的可靠性在惡劣粗糙的工業環境下也可以得到保證。無論您購買的研華產品置於實驗室還是工廠，皆可確保研華產品之可靠性和易於操作性。客戶的滿意是我們最關注的。以下是研華客戶服務指南。為保證您從我們的服務中獲得最大的利益，請謹慎遵循下面的操作指南。

Technical Support/ 技术支持 / 技術支援

我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常比我们可以在电话上给您提供的答案更为详细。

请先参考本手册。如果仍找不到方案，请搜集和故障有关的所有信息和问题，汇同你手边的资料，给您的经销商打电话。我们的经销商都是接受过专业培训的。通过您提

供的产品信息，他们会为您提供所需要的技术支持。事实上，多数问题都是很微小的，都可以在电话上解决。

此外，在每个工作日，研华工程师都为客户提供免费的技术支持。关于研华任意一款产品安装和操作方面的应用需求或具体信息，我们都时刻准备着为您提供相关的建议。

我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常比我們可以在電話上給您提供的答案更為詳細。

請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以直接透過電話解決。

此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建議。

Product Warranty/ 产品质量保证 / 產品保固

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品并不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的RMA序列号写在外包装上，并将其运送给销售人员。

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在保固期内我們提供免費維修或更換服務。對於超過保固期之產品，我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬體等）。請注意營幕上出現的任何不正常資訊顯示。
   2.打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。
2. 如果您的產品被診斷發生故障，請從您的供應商那裏獲得RMA（Return Material Authorization）序號。這可以讓我們儘快地進行故障產品的回收。
3. 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供保固服務。
4. 把相關的RMA序號寫在外包裝上，並將其運送給銷售人員。

Initial Inspection/ 初始检查 / 初始檢查

打开包装时，用户需确认包装中含有下面所列各项：

机箱
用户手册
■ 质保卡
■附件盒，内含螺丝包（用于固定母板、光盘和其他磁盘驱动、附加卡以及耳柄等）、铜柱、风扇延长线、磁盘讯号线、GPU支架和一对耳柄。

若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。

打開包裝時，用戶需確認包裝中含有下所列各項：

機箱
用户手册
品质保證卡
■附件盒，内含螺絲包（用於固定主機板、光碟和其他磁片驅動、附加卡以及耳翼等）、銅柱、風扇延長線、硬碟訊號線、GPU支架和一對耳翼。

若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購買的產品應當是完好無損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。

Contents/目录/目錄

移除螺丝与对应支架/移除螺絲與對應支架. 15

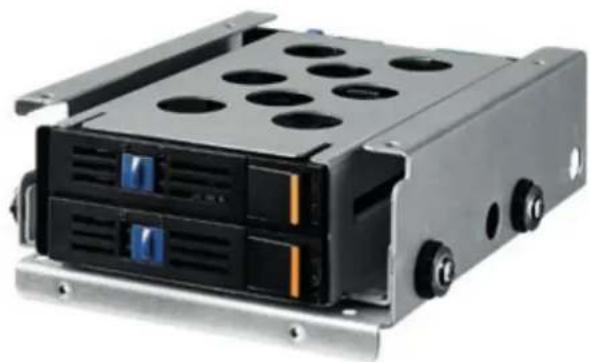

2.3.2 Installing First Internal 3.5" HDD / 2 External Hot-swappable HDD

Trays/安装第一个内置3.5”硬盘/2个前置热插入硬盘/安装第一

個內置3.5”硬碟/2個前置熱插拔硬碟 16

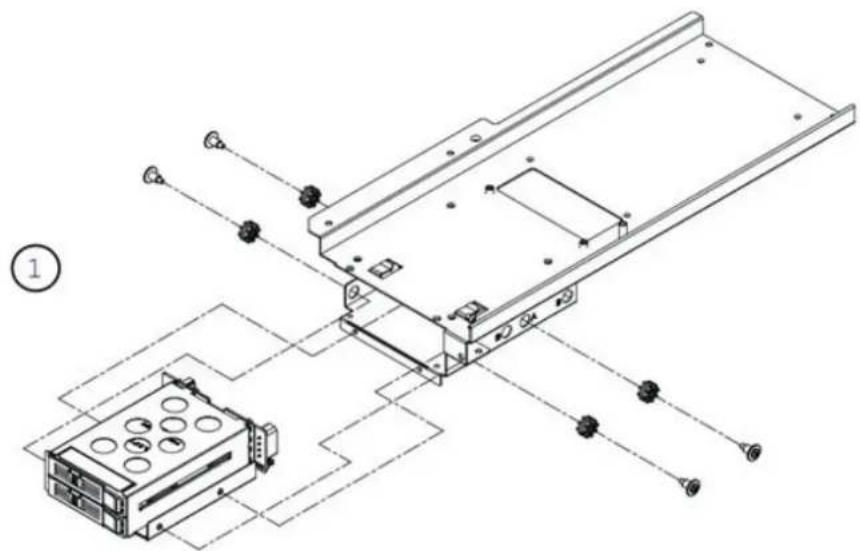

2.3.3 Installing two external hot-swappable HDD trays/安装 2 个前置支

持热插入2.5”硬盘/安装2個前置支援熱插拔2.5”硬碟....17

前置硬盘模块/安裝2個2.5”前置硬碟模組.....17

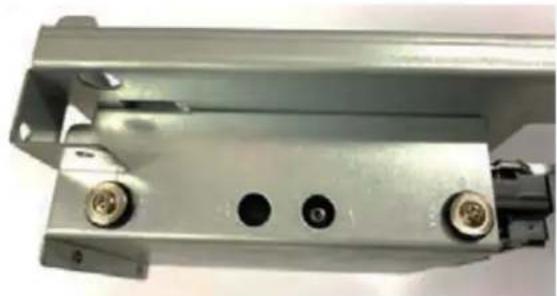

2.3.4 Installing First Internal 3.5" HDD/安装第1个内置3.5"硬盘/安装

第1個內置3.5”硬碟 18

Figure 2.9 Screws hole marks in 1/螺丝孔 1/螺絲孔 1 . 18

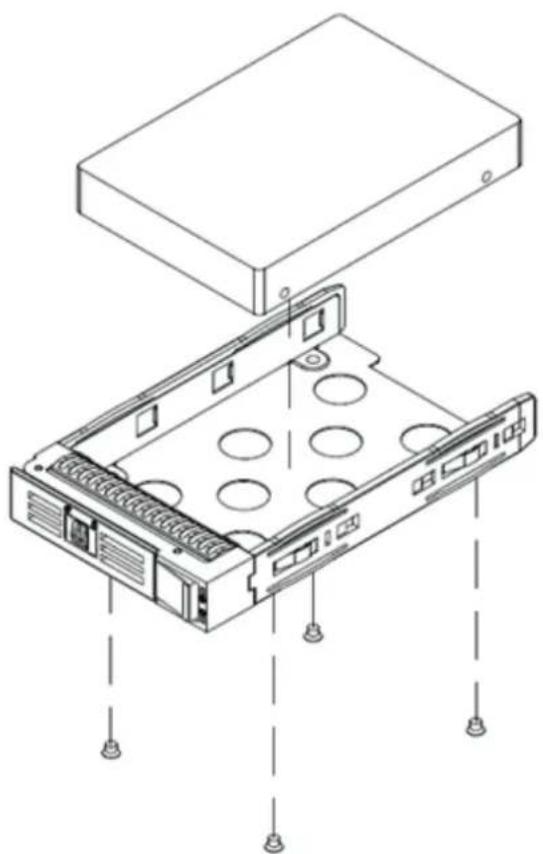

2.3.5 Installing HDD in HDD Trays/安装硬盘于硬盘托盘/安装硬碟於硬碟

托盤 19

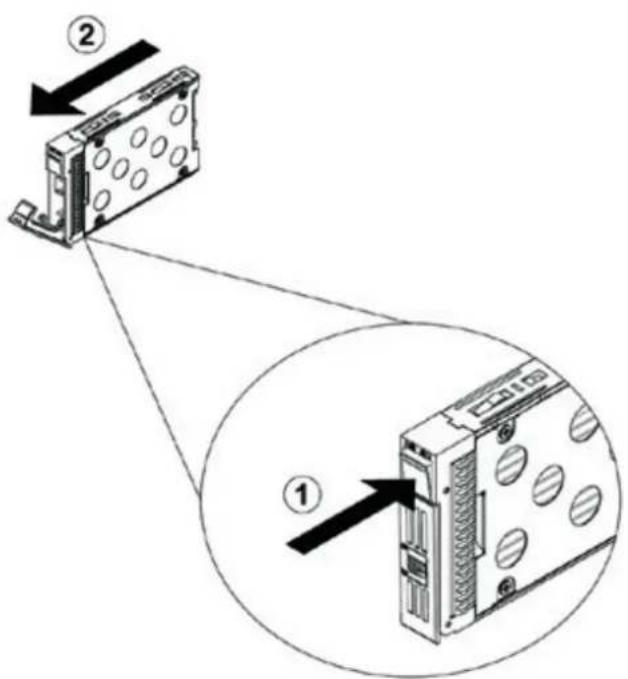

Figure 2.10Removing the HDD Trays/移除可移动托架/移除可移動

托架. 19

Figure 2.11Installing a 2.5" HDD/安装 2.5" HDD/安装 2.5" HDD20

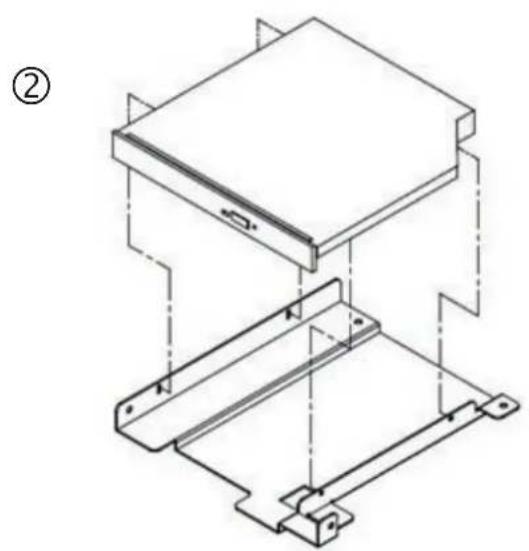

Figure 2.12Installing ODD/安装 ODD/安装 ODD 21

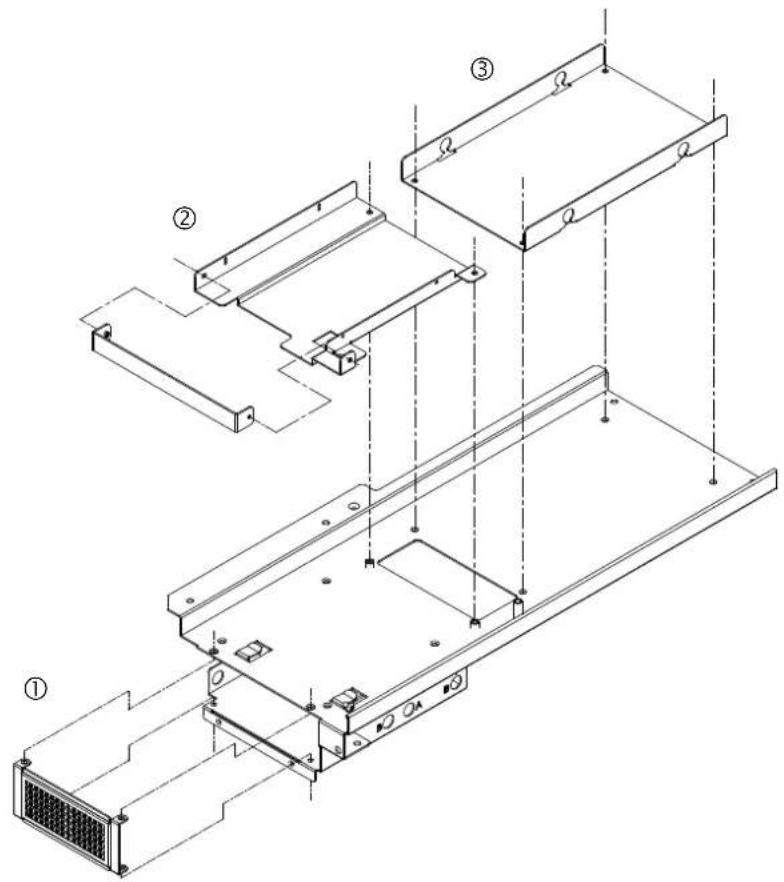

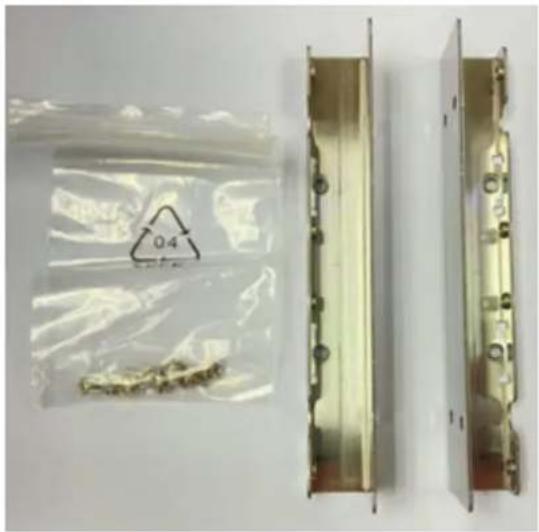

内置硬盘或2个2.5”内置硬盘/安装第二個3.5”内置硬碟或

組裝2.5”硬盘支架于機箱上/組裝2.5”硬碟支架

於機箱上 23

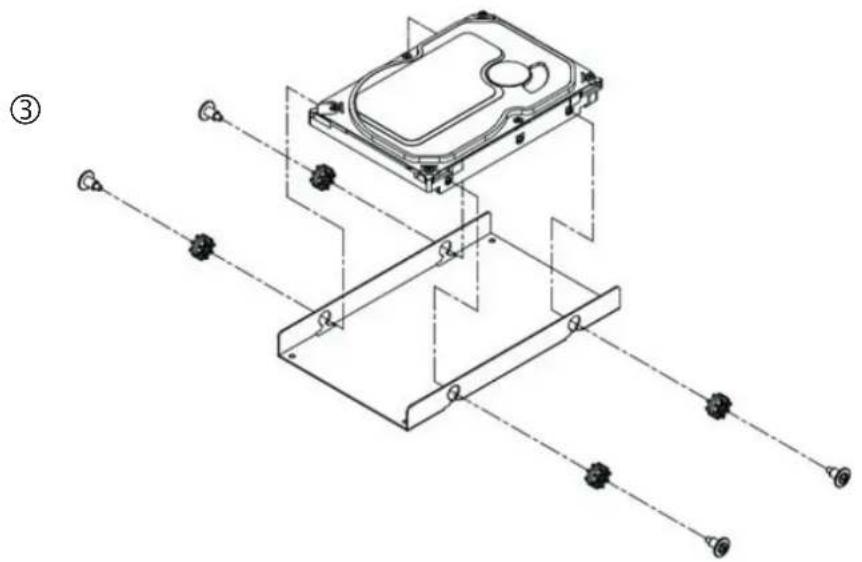

2.3.8 Installing 2 internal 2.5" HDD/安装 2 个 2.5" 硬盘/安装 2 個

2.5”硬碟 23

安装2個2.5”硬盘與安裝2個2.5”硬碟與

支架 24

安装硬盘与支架于机箱上/安装硬碟與支架於機箱上24

2.3.9 Installing second internal 3.5" HDD/安装第2个内置3.5"硬盘/

安装第2個內置3.5”硬碟 25

Figure 2.17 Installing second 3.5" HDD/

安装第2个3.5”硬盘/安装第2個3.5”硬碟..25

视图/1+0式電源帶2個2.5”硬碟抽取盒機種前視圖

33

硬盘电源和&状态的LED指示灯/顯示SAS/SATA硬碟電源和&狀

態的LED指示燈 36

Table 3.2: SATA HDD LED Indicator Functions/SATA 硬盘 LED 指

示灯功能/SATA硬碟LED指示燈功能 36

Table 3.3: SAS HDD LED Indicator Functions/SAS 硬盘 LED 指示

灯功能/SAS硬碟LED指示燈功能 37

3.2 The Rear Panel/后面板/後面板 38

Figure 3.5 Rear Panel/ 后面板/后面板 38

Appendix A Exploded Diagram & Parts List

分解图&部件列表

分解圖&零件表 39

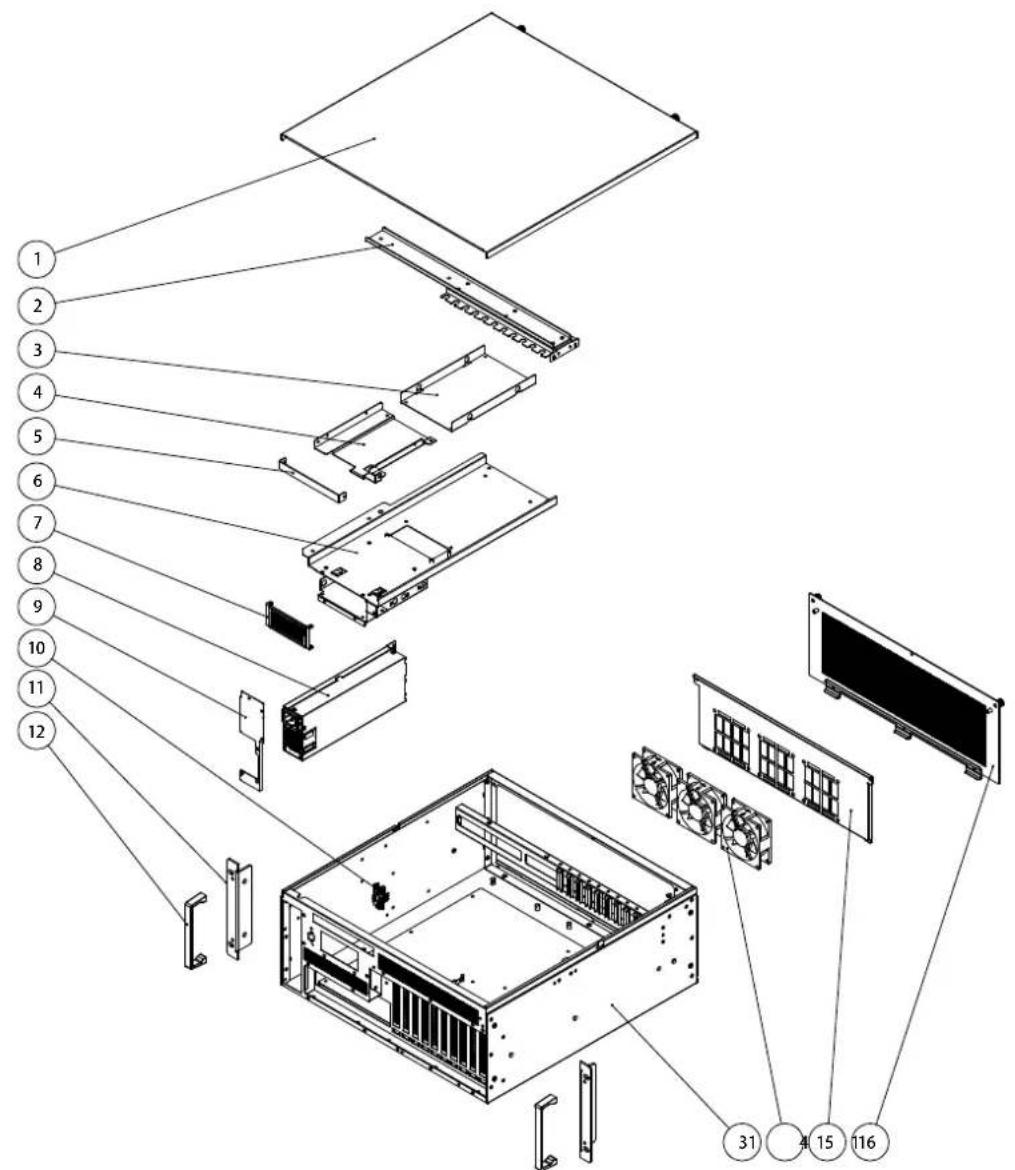

A.1 Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表 ..... 40

Figure A.1 Exploded Diagram & Parts List/分解图&部件列表/分解 圖&零件表. 40

Table A.1: Parts List / 部件列表/零件表 ..... 41

Appendix B 限用物質含有情況標示聲明書 43

Chapter 1

General Information

概述

產品資訊

1.1 Introduction/产品简介 / 產品簡介

HPC-7420 系列为支持前置式 I/O 设计 4U 短机箱。针对于对空间与扩充性具有高度要求的 IEM 与 AOI 应用，HPC-7420 将机箱深度缩至 450mm 深，并搭配其独特的 11 个全高全长扩充卡片槽位设计，满足 IEM 与 AOI 市场上对于卡片的所有需求。

HPC-7420 除了拥有前置 1/0 与 11 槽扩展槽位的独特设计，更支持 2 个 3.5” 内部存与硬盘，透过选配件更可支持到 2 个 2.5” 热插拔硬盘抽取。在电源供应器方面，HPC-7420 同时支持 850 瓦电源供应器与 1200 瓦 1+0 电源供应器供客户选用。

IIPC-7420 系列為支援前置式 I/O 計計 4U 短機箱。針對於對空間與擴充性具有高度要求的 IEM 與 AOI 應用，HPC-7420 將機箱深度縮至 450mm 深，並搭配其獨特的 11 個全高全長擴充卡片槽位設計，滿足 IEM 與 AOI 市場上對於卡片的所有需求。

HPC-7420 除了擁有前置 I/O 與 11 槽擴充槽位的獨特設計，更支援 2 個 3.5” 内部存與硬盤，透過選配件更可支援到 2 個 2.5” 熱插拔硬盤抽取。在電源供應器方面，HPC-7420 同時支持 850 瓦電源供應器與 1200 瓦 1+0 電源供應器供客戶選用。

1.2 Specifications/ 产品规格 / 產品規格

前置I/O界面：支持前置式I/O，前置I/O包含主板I/O，扩展槽与热插入硬盘抽取盒

前面板上的开关与按钮：电源开关，系统重启按钮

磁盘容量：2个3.5”内置式硬盘；2个2.5”前置热插拔抽取式硬盘（选购）；1个光驱

扩展槽：支援11槽全高全长扩展槽

LED指示灯：单色LED（蓝色）用于显示电源、硬盘传输、网络状态及系统信息

冷却系统：3个8025系统风扇；3个12038系统风扇

产品重量：16公斤（不含硬盘）

产品尺寸（W x H x D）：438 mm x 177 mm x 450 mm (17.24" x 6.97" x 17.7")

構造：不鏽鋼及鍍锌鋼板

前置I/O介面：支援前置式I/O，前置I/O包含主機板I/O，擴充槽與熱插拔硬碟抽取盒

前面板上的開關與按鈕：電源開關，系統重啟按鈕

磁碟容量：2個3.5”內置式硬碟；2個2.5”前置熱插拔抽取式硬碟（選購）；1個光碟機

擴充槽：支援11槽全高全長擴充槽

LED指示燈：單色LED（藍色）用於顯示電源、硬碟傳輸、網絡狀態及系統資訊

冷卻系統：3個8025系統風扇；3個12038系統風扇

產品重量：16公斤（不含硬碟）

1.3 Power Supply Options/ 电源选项 / 電源選項

该产品支持2个电源。电源选项信息请参考下表。

該產品支援2個電源。電源選項資訊請參考下表。

Table 1.1: Power Supply Options/电源选项/電源選項
Watt 功率	1200W max. (Redundant, PFC) 850W max. (Flex, PFC)
Input rating 输入电压 輸入電壓	100 ~ 240 Vac (Full range) 100 ~ 240 Vac (Full range)
Output voltage 输出电压 輸出電壓	+12V@80.5A (100-127VAC) +12V@97A (200-240VAC) +12Vsb@3A	+3.3V @20A +5V @20A +12V@70.8A, +12V @0.5A, +5Vsb @3A
Minimum load 最小負載 最小負載	+12V@0A +12Vsb@0A	+3.3V @0A, +5V @0A, +12V @0A, -12V @0A, +5Vsb @0A
MTBF	250,000 hours at 75% load and 55°C	100,000 hours @ 25° C
Safety 安規认证 安規認證	UL/TUV/CCC/CB/CE/FCC UL/TUV/CB/CCC/CE/FCC

Caution!

请以研华公司官方网站公告的该机箱产品型录上的电源选项料号为准。

請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號為準。

1.4 Environmental Specifications/环境规格/環境規格

Table 1.2: Environment Specifications/ 环境规格 / 環境規格

Environment 环境 環境	Operating 工作	Non-operating 非工作
Temperature 温度 溫度	0 ~ 50°C (32 ~ 122°F) -40 ~ 70°C (-40 ~ 158°F)
Humidity 湿度 濕度	10 ~ 95% @ 50°C, non-condensing 10 ~ 95% @ 70°C, non-condensing
Vibration (5 ~ 500Hz) 振动 振動	0.3 G rms 2 G
Shock 冲击 衝擊	10 G with 11 ms duration, half sine wave
Safety 安規认证 安規認證	CE compliant

1.5 Dimension Diagram/ 产品尺寸 / 產品尺寸

Figure 1.1 Dimension Diagram/产品尺寸 / 產品尺寸

Chapter

2

System Setup

系统安装

系統安裝

下述步骤指导用户如何在 HPC-7420 产品内安装母板、附加卡和磁盘驱动器。有关产品组件的信息，请参考附录 A 的分解图和组件列表。

下述步驟指導使用者如何在 HPC-7420 產品內安裝主機板、附加卡和磁碟機。有關產品元件的資訊，請參考附錄 A 的分解圖和元件清單。

机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。

機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。

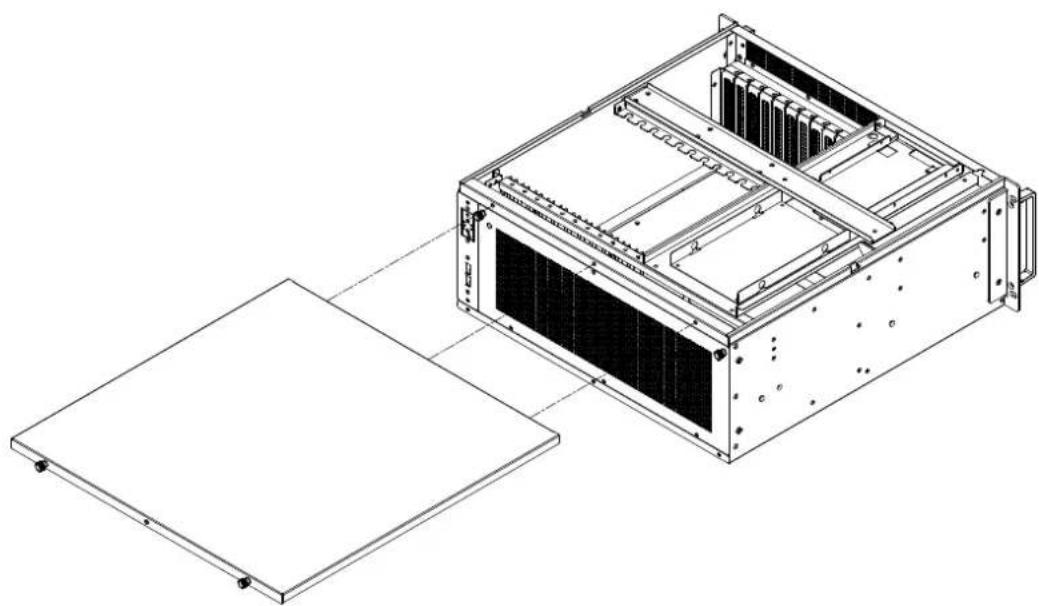

2.1 Removing the Cover/ 移除顶盖 / 移除上蓋

1. 旋开2个顶盖后方（风扇面）的手旋螺丝与中央的1个接地螺丝。
2. 将顶盖向后拉出然后向上抬起（如图2.1所示）。

請按照以下步驟移除機箱上蓋：

1. 旋開2個上蓋後方（風扇面）的手旋螺絲與中央的1個接地螺絲。
2. 將上蓋向後拉出然後向上抬起（如圖2.1所示）。

Figure 2.1 Removing the Cover/ 移除顶盖 / 移除上蓋

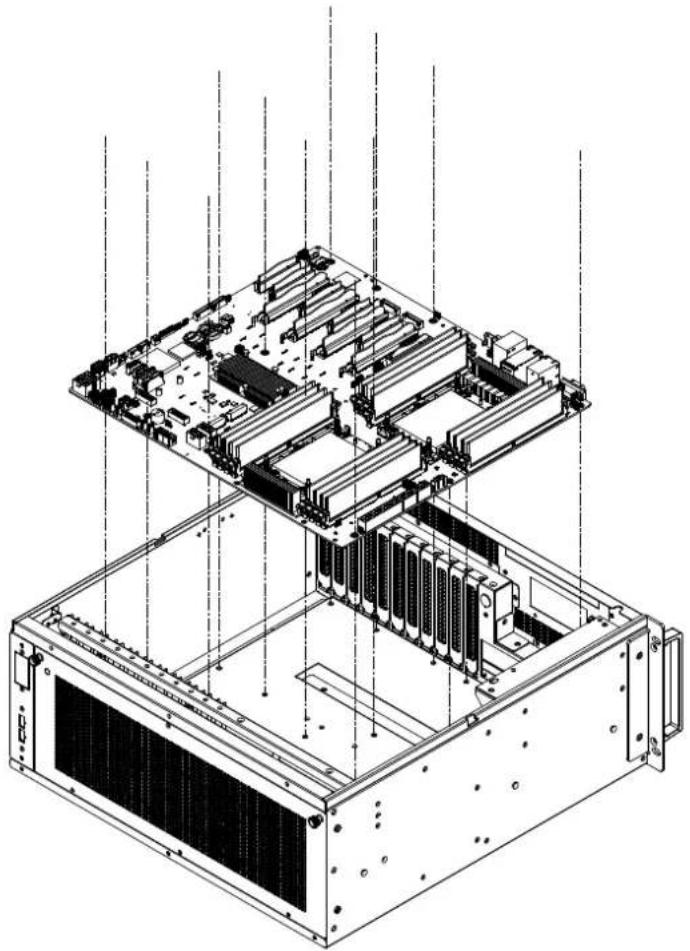

2.2 Installing the Motherboard/安装母板 / 安裝主機板

HPC-7420支持EEATX/EATX/ATX主板。请按照以下步骤安装主板：

1. 图2.2标示了用于安装特定EEATX/EATX/ATX主板的铜柱位置，用户可以于配件盒中找到铜柱。将铜柱锁入相应的位置，然后沿逆时针方向旋转将其固定在机箱上（如图2.3所示）。

HPC-7420支持EEATX/EATX/ATX主機板。請按照以下步驟安裝主機板：

1. 圖2.2標示了用於安裝特定EEATX/EATX/ATX主機板的銅柱位置，用戶可以於配件盒中找到銅柱。將銅柱鎖入相應的位置，然後沿逆時針方向旋轉將其固定在機箱上（如圖2.3所示）。

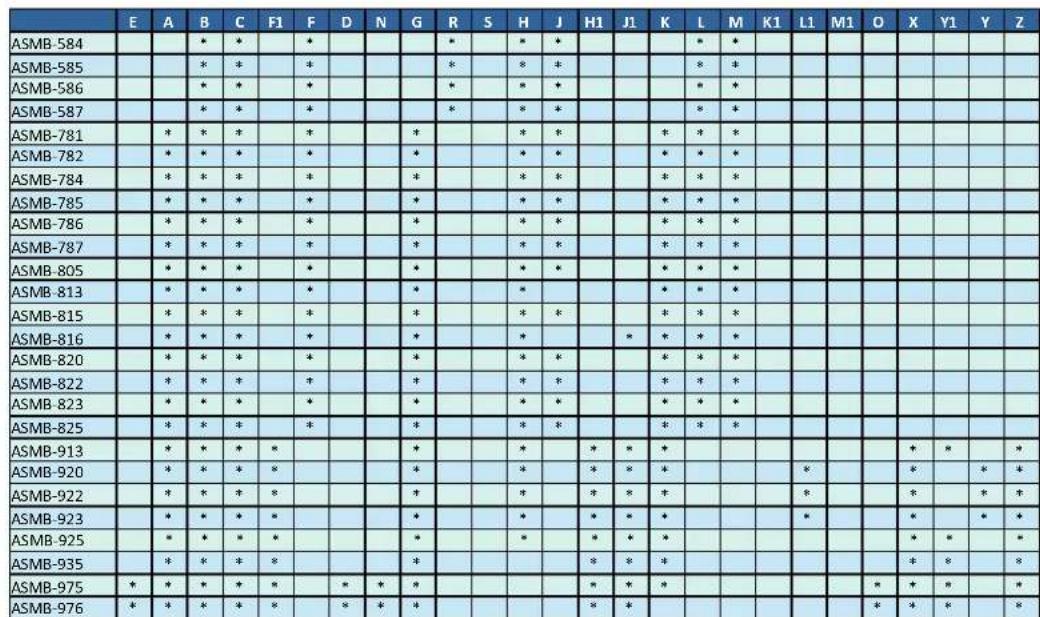

Figure 2.2 Stub Copper Locations Indication/母板安装铜柱标示 / 主機板安裝銅柱標示

Figure 2.3 Fasten the Stub Copper and Screws/ 固定铜柱与螺丝 / 固定铜柱與螺絲

1. Attach the motherboard I/O shielding onto the rear plate first. Then fasten the motherboard onto the chassis (see Figure 2.3).
2. Connect the 20-pin (or 24-pin) ATX power connector and the 8-pin / 4-pin +12 V power connector from the power supply to the motherboard, HDD BP, and system fan bracket.

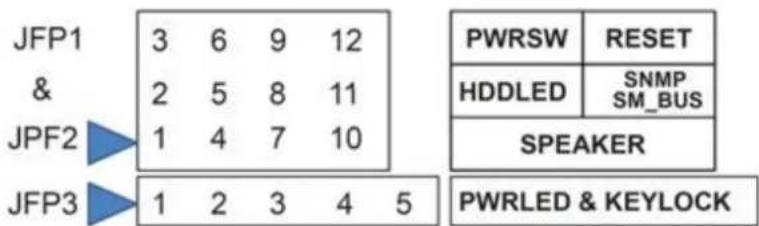

3. Connect the USB 2.0 wire, HDD LED wires, LAN LED wire, error LED wire (depends on MB optional), power switch wire, and the system reset switch wire from the chassis to the motherboard.
   r
4. 将主板的 I/O 屏蔽衬垫放在后面板上，然后把主板固定在机箱上（如图 2.3 所示）。
5. 将电源的 20 针（或 24 针）ATX 电源界面和 8 针 /4 针 +12 V 电源接口连接到主板，硬盘背板及系统风扇电源。
6. 将机箱的USB 2.0电缆、HDD LED电缆、LAN LED电缆、报错LED电缆（若主板有支持），电源开关电缆以及系统复位开关电缆连接到主板。
7. 將主機板的 I/O 遮罩襯墊放在後面板上，然後把主機板固定在主機殼上（如圖 2.3 所示）。
8. 將電源的 20 鍘（或 24 鍘）ATX 電源介面和 8 鍘 /4 鍘 +12 V 電源介面連接到主機板。
9. 將主機殼的USB 2.0電纜、HDD LED 電纜、LAN LED 電纜、電源開關電纜以及系統重定開關電纜連線到主機板。

2.3 Installing Disk Drives/安装磁盘驱动器/安装磁碟機

HPC-7420 支持 2 个 3.5” 内置硬盘和 1 个 Slim/Ultra Slim 光驱。HPC-7420 也可以透过如下两组选配件将其中 1 个内置 3.5” 硬盘更换为 2 个 2.5” 内置硬盘，将另一个 3.5” 内置硬盘更换成 2 个支持热插拔的 2.5” 前置硬盘托盘。

请参考以下指示安装各种硬盘：

存储配件

料号描述数量
98R1310010E	支持2个带托盘的2.5”热插拔硬盘 1
989K008734	可将1个或2个2.5”硬盘固定在3.5”驱动器托盘中(注)1

HPC-7420 支援 2 個 3.5” 内置硬碟和 1 個 Slim/Ultra Slim 光碟機。HPC-7420 也可以透過如下兩組選配件將其中 1 個內置 3.5” 硬碟更換為 2 個 2.5” 内置硬碟，將另一個 3.5” 内置硬碟更換成 2 個支援熱插拔的 2.5” 前置硬碟托盤。

請參考以下指示安裝各種硬碟：

存储配件

料號	描述	數量
98R1310010E	支援	2個帶托盤的 2.5”	熱插拔硬碟		1
989K008734	可將	1個或 2個 2.5”	硬碟固定在 3.5”	驅動器托盤中	(注)1

2个2.5”硬盘高度需低于9.6mm，15mm高度硬盘此支架只能支持1个。

2個2.5”硬碟高度需低於 9.6mm ，15mm高度硬碟此支架只能支援1個。

2.3.1 Drives Installation

HPC-7420 以层架式结构将硬盘设计于机箱内部的上方空间，以追求优化机箱内部空间运用，3.5”硬盘、2.5”硬盘与光驱都设计于此结构上。在安装硬盘前，请先卸除层架式结构与档杆（如图2.4与2.5所示）。

IPC-7420 以層架式結構將硬碟設計於機箱內部的上方空間，以追求最佳化機箱內部空間運用，3.5” 硬碟、2.5” 硬碟與光碟機都設計於此結構上。在安裝硬碟前，請先卸除層架式結構與檔桿（如圖2.4與2.5所示）。

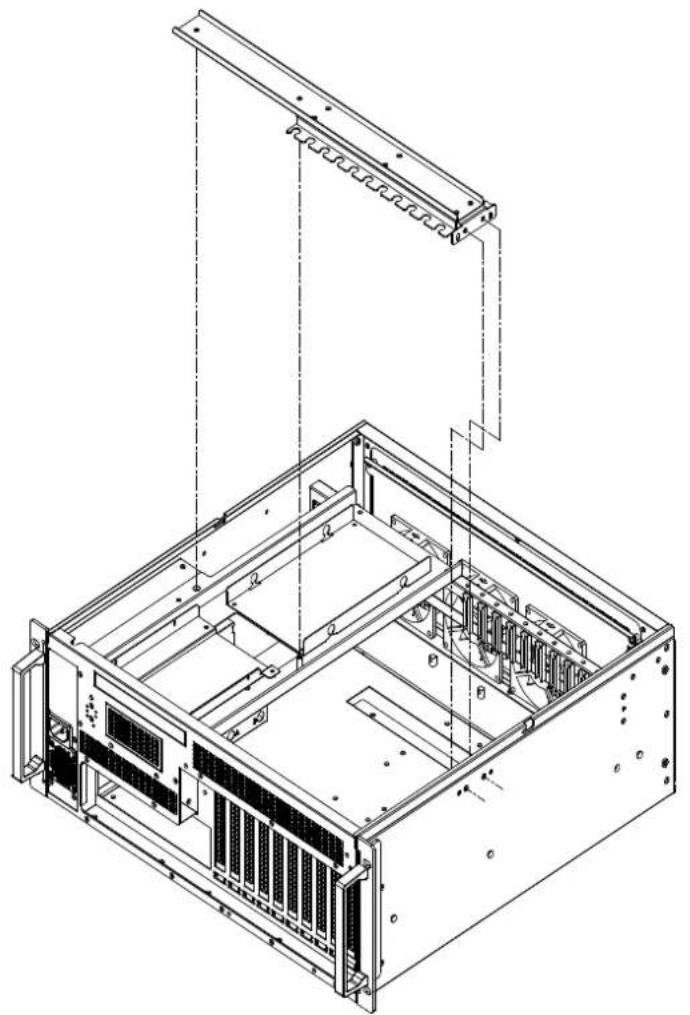

Figure 2.4 Remove Hold-on Bar/移除檔杆 / 移除檔桿

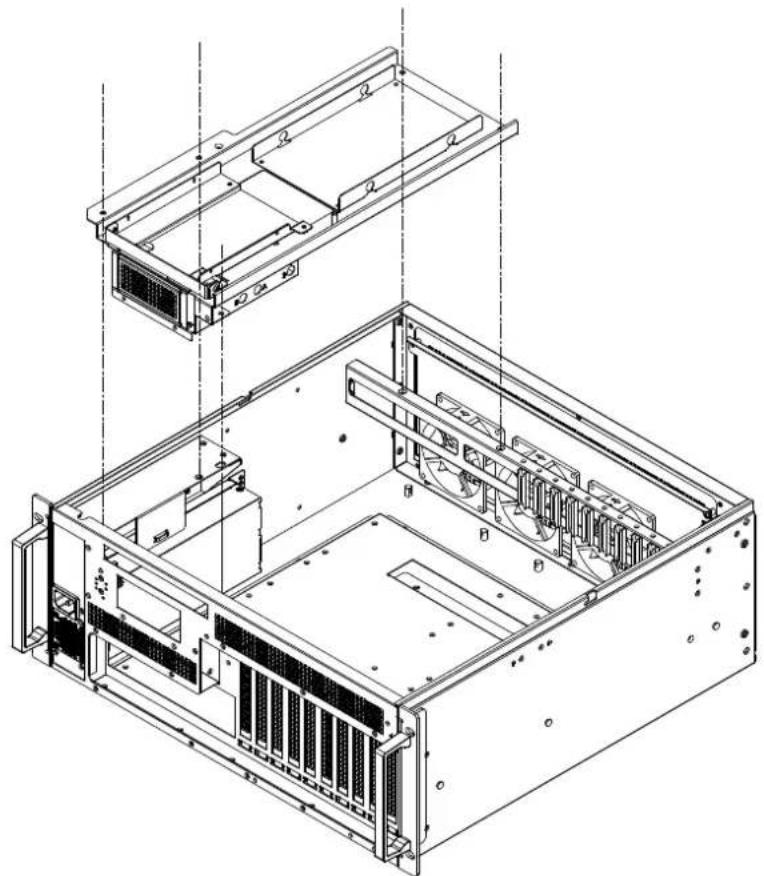

Figure 2.5 Remove second layer mechanism/移除层架式结构 / 移除層架式結構

安装硬盘与光盘之前，请先卸除锁附在层架式结构上的螺丝与对应支架（如图2.6所示）。图示2.6中的区域①是1个内置3.5”硬盘或2个2.5”前置热插入硬盘；区域②是光驱；区域③是1个内置3.5”硬盘或是1个内置2.5”硬盘或是2个内置2.5”硬盘。

安裝硬碟與光碟之前，請先卸除鎖附在層架式結構上的螺絲與相對應的支架(如圖2.6所示）。圖示2.6中的區域①是1個內置3.5”硬碟或2個2.5”前置熱插拔硬碟；區域②是光碟機；區域③是1個內置3.5”硬碟或是1個內置2.5”硬碟或是2個內置2.5”硬碟。

Figure 2.6 Remove Screws and Brackets/移除螺丝与对应支架 / 移除螺絲與對應支架

2.3.2 Installing First Internal 3.5" HDD / 2 External Hot-swappable HDD Trays/安装第一个内置3.5"硬盘/2个前置热插入硬盘/安装第一個內置3.5"硬碟/2個前置熱插拔硬碟

区域①可安装1个内置3.5”硬盘或是透过选购配件“98R1310010E”成为2个前置热插入硬盘。

區域①可安裝1個內置3.5”硬碟或是透過選購配件“98R1310010E”成為2個前置熱插拔硬碟。

98R1310010E

2.3.3 Installing two external hot-swappable HDD trays/安装 2 个前置支持热插入 2.5” 硬盘/安装 2 個前置支援熱插拔 2.5” 硬碟

1. Take out the 4 rubbers and 4 HDD screws in the accessory box.
2. Put the 4 rubbers in the screw holes marked A (See Figure 2.7).
3. Insert "98R1310010E" into proper position (See Figure2.8).

4. Attach "98R1310010E" with the 3.5"HDD screws.

5. 由配件盒中取出4个避震垫与4个硬盘螺丝。

6. 组装4个避震垫于A螺丝孔（如图2.7所示）。
7. 插入“98R1310010E”于适切的位置（如图2.8所示）。

8. 使用 4 个 3.5” 硬盘螺丝固定 “98R1310010E”。

9. 山配件盒中取出 4 個避震勢與 4 個硬碟螺絲。

10. 組裝4個避震墊於A螺絲孔（如圖2.7所示）。
11. 插入“98R1310010E”於適切的位置（如圖2.8所示）。
12. 使用 4 個 3.5” 硬碟螺絲固定 “98R1310010E”。

Figure 2.8 Installing two 2.5" external HDD trays/ 安装 2 个 2.5" 前置硬盘模块 / 安装 2 個 2.5" 前置硬碟模組

2.3.4 Installing First Internal 3.5" HDD/安装第1个内置3.5"硬盘/安装第1個內置3.5"硬碟

1. Take out the 4 rubbers and 4 HDD screws in the accessory box.
2. Place the 4 rubbers in screw holes marked 1 (See Figure 2.9).
3. Insert 3.5'' HDD into the proper position.

4. Attach the 3.5"HDD with the screws.

5. 由配件盒中取出4个避震垫与4个硬盘螺丝。

6. 组装4个避震垫于螺丝孔1（如图2.9所示）。
7. 插入 3.5” 硬盘于适切的位置。
8. 使用4个3.5”硬盘螺丝固定3.5寸硬盘。

1.由配件盒中取出4個避震勢與4個硬碟螺絲。
2. 組裝4個避震墊於螺絲孔1（如圖2.9所示）。
3. 插入 3.5” 硬碟於適切的位置。
4. 使用4個3.5”硬碟螺絲固定3.5”硬碟。

Figure 2.9 Screws hole marks in 1/螺丝孔 1/螺絲孔 1

2.3.5 Installing HDD in HDD Trays/安装硬盘于硬盘托盘/安装硬碟於硬碟托盤

1. Press the key latch on the top of the HDD tray, then pull out the HDD tray from the HDD bay (See Figure 2.10).
2. Slide the 2.5" disk drive into the proper location in the tray and fix it with 4 screws (See Figure 2.11).
3. Return and push the HDD tray to the chassis until the handle on the tray can move back

4. Repeat Steps 1 to 3 if the second 2.5" HDD needs to be installed.

5. 按下硬盘抽取托盘上方的固定按键后将硬盘抽取托盘拉出（如图2.10所示）。
   2.将2.5”硬盘固定于硬盘抽取托盘上并透过锁附四个螺丝固定（如图2.11所示）

6. 将硬盘抽取托盘放回硬盘槽中，握住把手将其推回原处。

7. 如需安装多个SAS/SATA HDD，请重复操作步骤 1 3

8. 按下硬碟抽取托盤上方的固定按鍵後將硬碟抽取托盤拉出（如圖2.10所示）。

9. 將 2.5” 硬碟固定於硬碟抽取托盤上並透過鎖附四個螺絲固定（如圖 2.11 所示）。
10. 將硬碟抽取托盤放回硬碟槽中，握住把手將其推回原處。
    4.如需安裝多個SAS/SATA HDD，請重複操作步驟 1 3

Figure 2.10 Removing the HDD Trays/移除可移动托架 / 移除可移動托架

Figure 2.11 Installing a 2.5" HDD/安装2.5"HDD/安装2.5"HDD

HPC-7420支持1个光驱模块，请参考以下指示安装光驱模块：

1. 安装光驱时，请卸下光驱支架上的螺丝（如图2.5所示）。
2. 将光驱插入支架上的相应位置，并使用提供的螺丝固定（如图 2.12 所示）。
3. 将光驱与支架放为原位后使用螺丝固定。
4. 将光驱与主板上的讯号线与电源线相连。

IIPC-7420支援1個光碟機模組，請參考以下指示安裝光碟機模組：

1. 安裝光碟機時，請卸下光碟機支架上的螺絲（如圖2.5所示）。
2. 將光碟機插入支架上的相應位置，並使用提供的螺絲固定（如圖 2.12 所示）。
3. 將光碟機與支架放為原位後使用螺絲固定。
4. 將光碟機與主機板上的訊號線與電源線相連。

Figure 2.12 Installing ODD/安装ODD/安装ODD

2.3.6 Installing Second Internal 3.5” HDD or One Internal 2.5” HDD or Two Internal 2.5” HDDs/安装第二个3.5”内置硬盘或1个2.5”内置硬盘或2个2.5”内置硬盘/安装第二個3.5”内置硬碟或1個2.5”内置硬碟或2個2.5”内置硬碟

区域 ③ 可安装 1 个内置 3.5” 硬盘或是透过选购配件 “989K008734” 成为 1 个或 2 个内置硬盘。

區域 ③ 可安裝 1 個內置 3.5” 硬碟或是透過選購配件 “989K008734” 成為 1 個或 2 個內置硬碟。

989K008734

2.3.7 Installing 1 internal 2.5" HDD/安装 1 个 2.5" 硬盘/安装 1 個 2.5" 硬碟

1. Take out the 2 brackets and the 4 HDD screws on 989K008734.
2. Attach the screws on the HDD and bracket (See Figure 2.13).
3. Place the 2.5" HDD onto the brackets in the proper position.
4. Take out the 4 rubbers and 4 HDD screws in accessory box.
5. Attach the 4 rubbers in the screw holes.

6. Screw the bracket to the chassis (See Figure 2.14).

7. 由989K008734中取出2个支架与4个硬盘螺丝。
   2.将2.5”HDD与支架锁在一起（如图2.13所示）。

8. 将锁好的HDD与支架放置于适切的位置。
9. 从配件盒中取出4个避震垫与4个硬盘螺丝。
10. 将避震垫置于螺丝孔中。

11. 使用4个3.5”硬盘螺丝将HDD支架锁于机箱上（如图2.14所示）。

12. 由989K008734中取出2個支架與4個硬碟螺絲。

13. 將 2.5”HDD 與支架鎖在一起（如圖 2.13 所示）。
14. 將鎖好的HDD與支架放置於適切的位置。
15. 從配件盒中取出 4 個避震墊與 4 個硬碟螺絲。
16. 將避震墊置於螺絲孔中。
    6.使用4個3.5”硬碟螺絲將HDD支架鎖於機箱上（如圖2.14所示）。

1. Take out the 2 brackets and 8 HDD screws in 989K008734.
2. Attach the 8 screws onto the 2 HDDs and brackets (See Figure 2.15).
3. Place the 2.5" HDD onto the brackets in the proper position.
4. Take out the 4 rubbers and 4 HDD screws from the accessory box.
5. Put the 4 rubbers into the screw holes.

6. Screw the bracket onto the chassis (See Figure 2.16).

7. 由989K008734中取出2个支架与8个硬盘螺丝。
   2.将2.5”IDD与支架锁在一起（如图2.15所示）。

8. 将锁好的HDD与支架放置于适切的位置。
9. 从配件盒中取出4个避震垫与4个硬盘螺丝。
10. 将避震垫置于螺丝孔中。

11. 使用4个3.5”硬盘螺丝将HDD支架锁于机箱上（如图2.16所示）。

12. 由989K008734中取出2個支架與8個硬碟螺絲。

13. 將 2.5” HDD 與支架鎖在一起（如圖 2.15 所示）。
14. 將鎖好的HDD與支架放置於適切的位置。
15. 從配件盒中取出 4 個避震墊與 4 個硬碟螺絲。
16. 將避震墊置於螺絲孔中。
    6.使用4個3.5”硬碟螺絲將HDD支架鎖於機箱上（如圖2.16所示）。

2个2.5”硬盘高度需低于9.6mm，15mm高度硬盘此支架只能支持1个。

2個2.5”硬碟高度需低於9.6mm，15mm高度硬碟此支架只能支援1個。

1. Take out 4 rubbers and 4 HDD screws in accessory box.
2. Put 4 rubbers in screw holes (See Figure 2.17).
3. Insert 3.5" HDD into proper position.

4. Screwed 3.5" HDD with screws.

5. 山配件盒中取出 4 个避震垫与 4 个硬盘螺丝。

6. 组装4个避震垫于螺丝孔（如图2.17所示）。
7. 插入 3.5” 硬盘于适切的位置。

8. 使用4个3.5”硬盘螺丝固定3.5”硬盘。

9. 由配件盒中取出4個避震墊與4個硬碟螺絲。
   2.組裝4個避震墊於螺絲孔（如圖2.17所示）。

10. 插入 3.5” 硬碟於適切的位置。
11. 使用4個3.5”硬碟螺絲固定3.5”硬碟。

Figure 2.17 Installing second 3.5" HDD/

安装第2个3.5”硬盘/安装第2個3.5”硬碟

附件盒里有一对耳柄。请参考图2.18将耳柄安装在机箱前面板的左右两端，并用提供的螺丝进行固定。

附件盒裡有一對耳柄。請參考圖2.18將耳柄安裝在主機殼前面板的左右兩端，並用提供的螺絲進行固定。

2.4 Installing the PCIe Expansion Card/ 安装 PCIe 扩充卡 / 安装 PCIe 插充卡

HIPC-7420支持11个全高全长PCIe扩充卡，请参考以下指示进行安装：

1. 安装PCIe扩充卡时，请先卸下机箱内部的固定档杆（请参阅图示2.19）。
2. 卸除预计进行扩充卡安装槽位上的螺丝与檔片（请参阅图示2.20）。
3. 将扩充卡插入预计安装的位置并使用螺丝进行固定。
   4.取出配件盒中的橡胶垫，依照预计安装扩充卡的位置，将橡胶垫组装在档杆上。
4. 将横杆组回机箱内（请参阅图示2.21）。

HPC-7420支援11個全高全長PCIe擴充卡，請參考以下指示進行安裝：

1. 安裝PCIe擴充卡時，請先卸下機箱內部的固定檔桿（請參閱圖示2.19）。
2. 卸除預計進行擴充卡安裝槽位上的螺絲與槽片（請參閱圖示 2.20）。
3. 將擴充卡插入預計安裝的位置並使用螺絲進行固定。
   4.取出配件盒中的橡膠墊，依照預計安裝擴充卡的位置，將橡膠墊組裝在檔桿上。
4. 將檔桿組回機箱內（請參閱圖示2.21）。

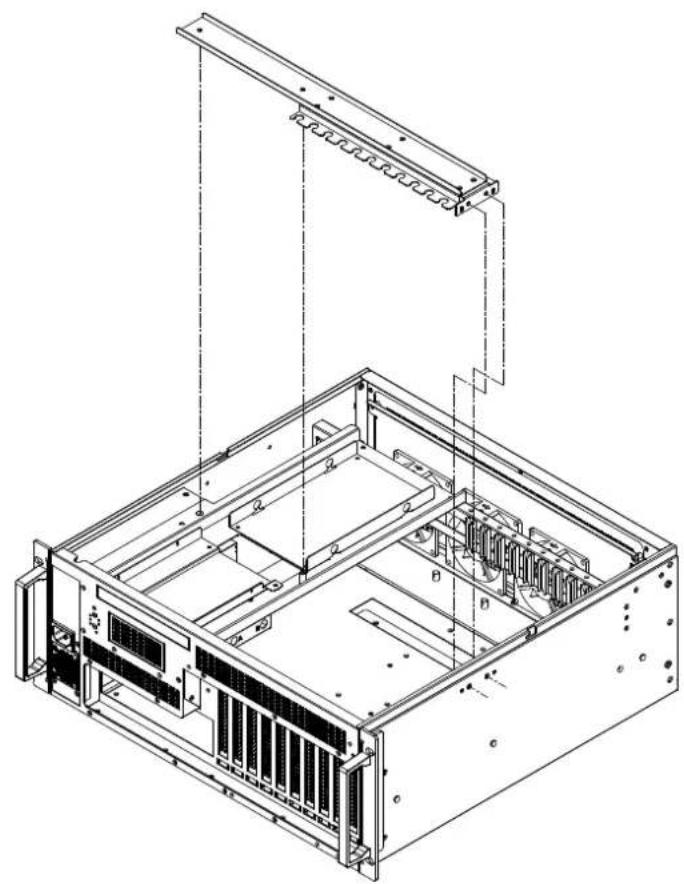

Figure 2.19 Remove Hold-on bar/卸除檔杆 / 卸除檔桿

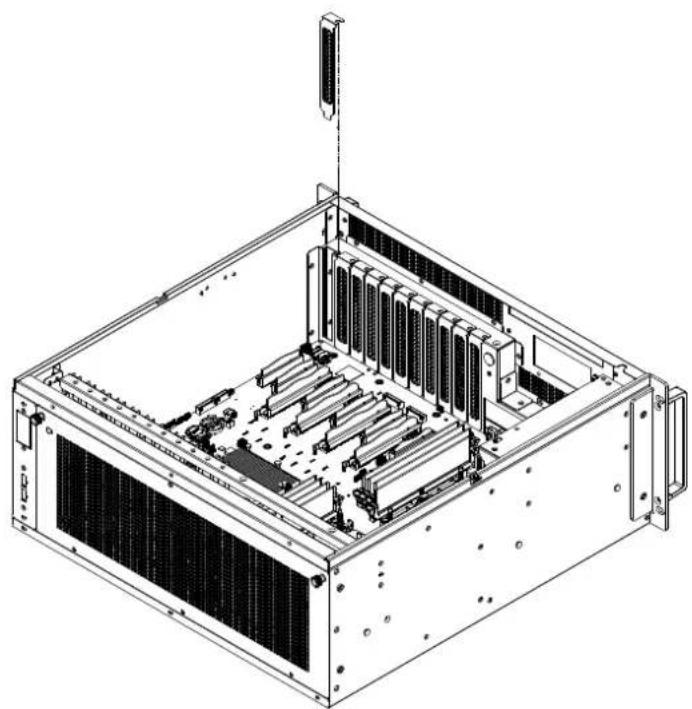

Figure 2.20 Release PCIe bracket/卸除PCIe 檔片/卸除PCIe 檔片

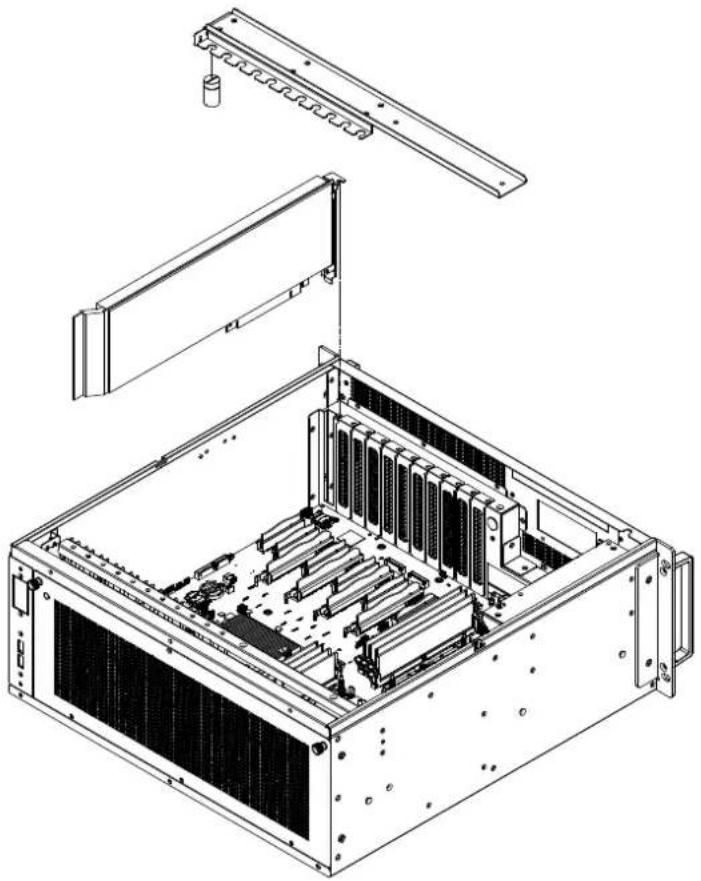

Figure 2.21 PCIe Cards assembly/扩充卡安装 / 擴充卡安装

2.5 Slide Rail Installation/ 滑轨安装 / 滑轨安装

HPC-7420为前置I/O设计，将服务器所支持的I/O都设计于前面板上，方便终端用户可直接于单面进行产品设置与维护。前置I/O支援详列如下：

1. 5个指示灯，1个电源开关及1个系统重启按键。
2. 11个全高全长卡片扩展槽。
3. 电源供应器：850瓦电源供应器与1200瓦备源式电源供应器。
4. 主板 I / 0 。
5. Slim/Ultra slim 光驱支架。
   6.2个支持热插入2.5寸硬盘支架（选配）。

具体功能说明请参阅接续章节：

HPC-7420為前置I/O設計，將伺服器所支援的I/O都設計於前面板上，方便終端用戶可直接於單面進行產品設置與維護。前置I/O支援詳列如下：

1. 5個指示燈，1個電源開關及1個系統重啟按鍵。
2. 11 個全高全長卡片擴充槽。
3. 電源供應器：850瓦電源供應器與1200瓦備源式電源供應器。
4. 主機板 1/0 。
5. Slim/Ultra slim 光碟機支架。
   6.2個支援熱插拔2.5”硬碟支架（選配）。

具體功能說明請參閱接續章節：

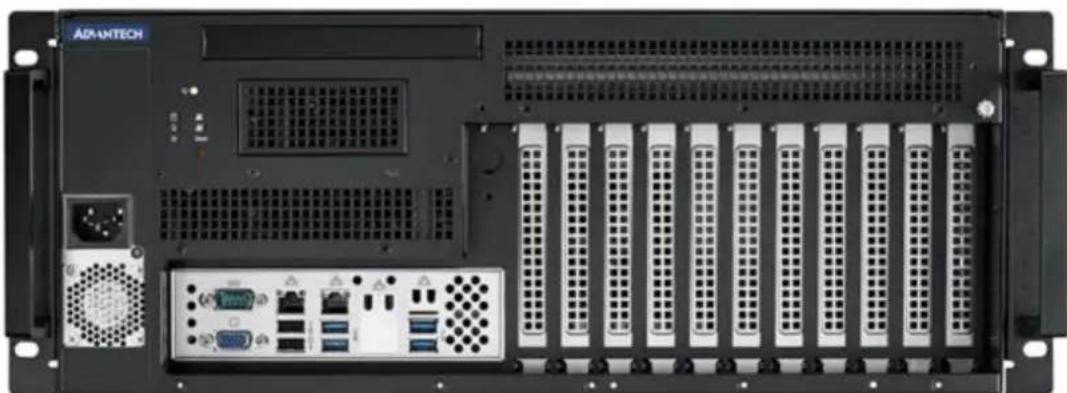

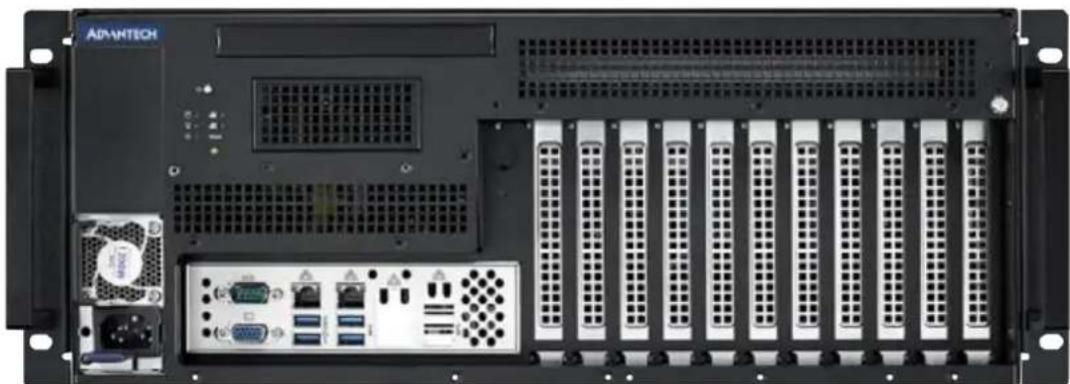

Figure 3.1 Single PSU SKU front panel/ 单电机种前视图 / 單電機種前視圖

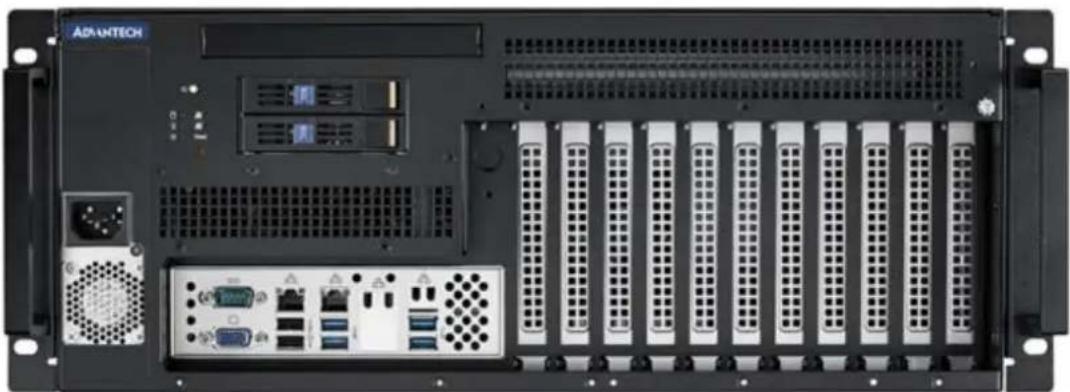

Figure 3.2 Single PSU with 2 × 2.5 HDD tray SKU front panel/单电带2个2.5"硬盘抽取盒机种前视圖/單電帶2個2.5"硬碟抽取盒機種前視圖

Figure 3.3 1+0 non-Redundancy PSU SKU front panel/1+0式电源机种前视图/1+0式電源機種前視圖

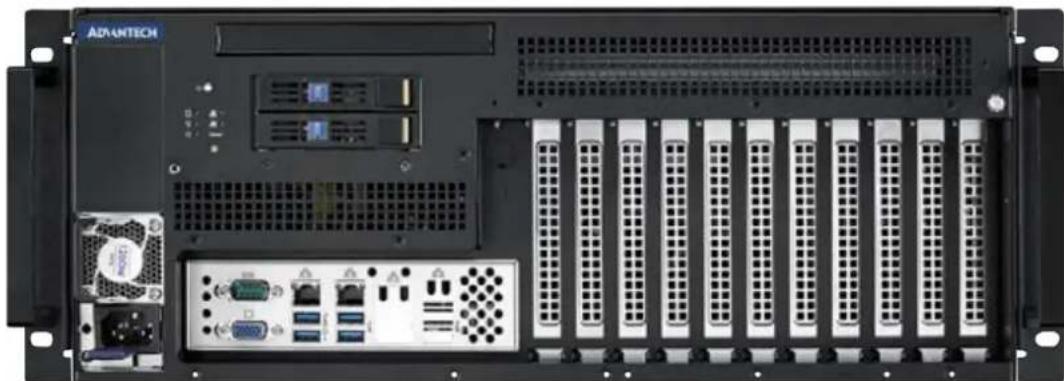

Figure 3.4 1+0 non-Redundancy PSU with 2 × 2.5'' HDD tray SKU front panel/1+0式电源带2个2.5”硬盘抽取盒机种前视图/1+0式電源帶2個2.5”硬碟抽取盒機種前視圖

3.1.1 Switch, Buttons and I/O Interfaces/开关和按钮 / 開關和按鈕

电源开关：按下此按钮可开启或关闭系统电源。请使用系统关机或持续按下此按钮数秒钟以关闭系统ATX电源。

系统重启按钮：按下此按钮可重启系统。

電源開關：按下此按鈕可開啟或關閉系統電源。請使用系統關機或持續按下此按鈕數秒鐘以關閉系統ATX電源。

系統重啟按鈕：按下此按鈕可重啟系統。

3.1.2 LED Indicators for System Status/ 系统指示灯 / 系统指示燈

机箱前面板上方配有5个LED指示灯，能够显示系统是否正常运行及运行状态。LED指示灯的功能描述请参考表3.1。

主機殼前面板上方配有5個LED指示燈，能夠顯示系統是否正常運行及運行狀態。LED指示燈的功能描述請參考表3.1。

Table 3.1: LED Indicator Functions/ 系统指示灯 / 系統指示燈
LED	Description	Blue	Red
	说明	蓝色	红色
	說明	蓝色	紅色
Power/电源/電源	System Power	Normal	NA
	系统电源	正常	无作用
	系統電源		無作用
LAN/网络/網路	LAN1 & LAN2 status	Normal	NA
	LAN1 & LAN2 状态	正常	无作用
	LAN1 & LAN2 �狀態		無作用
	Data transmit through LAN	Blinking	NA
	通过 LAN 数据传输	闪烁	无作用
	通過 LAN 資料傳輸	閃爍	無作用
HDD/硬盘/硬碟	Status of HDD	Data access: Blinking Idle: No light
	硬盘状态	数据访问：闪烁	NA
	硬盘状态	空闲：灯灭	无作用
		傳輸資料：閃爍
		空閒：燙滅
Information/系統信息/系統資訊	PEF occurred by motherboard's BMC	NA	System Abnormal
	主板的 BMC 发出 PEF	无作用	系统异常
	主板的 BMC 發出 PEF	無作用	系統異常

Note!

1.前面板的HDDLED只能显示从主板来的SATA硬盘。
2. LED 面板的 HDD 硬盘黑色灯线要接到主板 HDDLED 的 #5 脚位，蓝色灯现请接到 #5 脚位 #2 脚位。
1.前面板的HDDLED只能顯示從主機板來的SATA硬碟。
2. LED 面板的 HDD 硬碟黑色燈線要接到主機板 HDDLED 的 #5 腳位，藍色燈線請接到 #2 腳位。

3.1.3 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/SATA 硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 畝態的 LED 指示燈

每个SAS/SATAHDD托架都带有1对LED指示灯，用于指示SAS/SATAHDD电源和活动状态。LED指示灯的功能描述请参考表3.2及表3.3。

每個 SAS/SATA HDD 托架都帶有 1 對 LED 指示燈，用於指示 SAS/SATA HDD 電源和活動狀態。LED 指示燈的功能描述請參考表 3.2 及表 3.3。

Table 3.2: SATA HDD LED Indicator Functions/SATA 硬盘 LED 指示灯功能 /SATA 硬碟 LED 指示燈功能

		Activity LED Color: Green	Status Color: Amber
SATA Drive	Drive Present, No Activity	ON	OFF
	硬盘正确安裝但无数据存取	亮灯	不亮灯
	硬碟正確安裝但無資料存取	亮燈	不亮燈
	Drive Present, Activity	4Hz	OFF
	硬盘正確安裝且有数据存取	以 4Hz 頻率闪烁	不亮灯
	硬碟正確安裝且有資料存取	以 4Hz 頻率閃爍	不亮燈

Table 3.3: SAS HDD LED Indicator Functions/SAS 硬盘 LED 指示灯功能 /SAS 硬碟 LED 指示燈功能

		Activity LED Color: Green	Status Color: Amber
SAS Drive	Drive Not Present	OFF	OFF
	硬盘沒安裝	不亮灯	不亮灯
	硬碟沒安裝	不亮燈	不亮燈
	Drive Present, No Activity	ON	OFF
	硬盘正确安裝但无数据存取	亮灯	不亮灯
	硬碟正確安裝但無資料存取	亮燈	不亮燈
	Drive Present, Activity	Blink	OFF
	硬盘正确安裝且有数据存取	闪烁	不亮灯
	硬碟正確安裝且有資料存取	閃爍	不亮燈
	Locate (Identify)	4Hz	4 Hz
	寻找特定硬盘	以 4Hz 頻率闪烁	以 4Hz 頻率闪烁
	尋找特定硬碟	以 4Hz 頻率閃爍	以 4Hz 頻率閃爍
	Fail	X	ON
	硬盘报錯	X	亮灯
	硬碟報錯	X	亮燈
	Rebuild	X	1 Hz
	数据重构	X	以 1Hz 頻率闪烁
	資料重建	X	以 1Hz 頻率閃爍

Note! OFF:LED OFF.

当系统电源接通且SAS/SATA HDD连接良好时，Activity LED为绿灯亮。如果灯未亮，请检查是否已将SAS/SATA HDD连接好。或者请咨询技术人员检查机箱内电缆是否连接好。

當系統電源接通且 SAS/SATA HDD 連接良好時，HDD Activity LED 為綠燈亮。如果燈未亮，請檢查是否已將 SAS/SATA HDD 連接好。或者請諮詢技術人員檢查主機殼內電纜是否連接好。

3.2 The Rear Panel/ 后面板 / 後面板

HPC-7420 设计了一整面完整的风扇支架用于组装三颗内部的系统风扇，并透过内建的过滤海绵使 HPC-7420 可以适应于恶劣的工作环境之中。后面板上方设计了两颗手悬螺丝让风扇的维护不须使用工具即可完成，使风扇维护工作变得更加便利。

后面板的左方设计了两个半破孔的档片用于将前面板的灯板移至安装于后面板并安装选配件的2孔USB3.0线材使后面板可以成为前面板来使用。请参阅如下图示3.5。

HPC-7420 設計了一整面完整的風扇支架用於組裝三顆內部的系統風扇，並透過內建的過濾海綿使 HPC-7420 可以適應於惡劣的工作環境之中。後面板上方設計了兩顆手懸螺絲讓風扇的維護不須使用工具即可完成，使風扇維護工作變得更加便利。

後面板的左方設計了兩個半破孔的檔片用於將前面板的燈板移至安裝於後面板並安裝選配件的2孔USB3.0線材使後面板可以成為前面板來使用。請參閱如下圖示3.5。

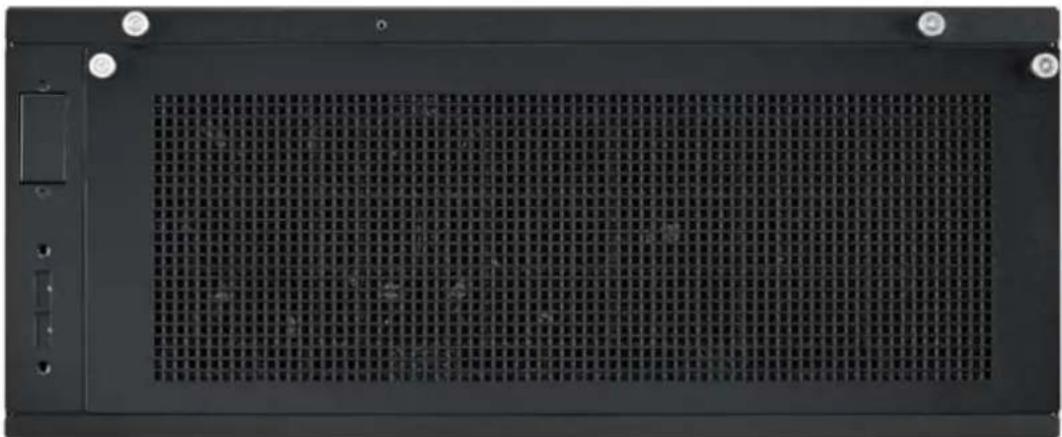

Figure 3.5 Rear Panel/后面板 / 後面板

Appendix

A

分解图 & 部件列表
分解圖 & 零件表

A.1 Exploded Diagram & Parts List/ 分解图& 部件列表 /分解圖&零件表

Figure A.1 Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表

Table A.1: Parts List / 部件列表/零件表

Item 編號	Part Name 部件名称 零件名稱	Item 編號	Part Name 部件名称 零件名稱
1	TOP Cover 机箱上盖 機箱上蓋	2	Hold-on Bar 檔杆 檔桿
3	HDD Tray 硬盘托盤 硬碟托盤	4	ODD Tray 光驱托盘 光碟機托盤
5	ODD Bracket 光驱托盤文件片 光碟機托盤檔片	6	Second layer mechanism for Drives 硬盘/光盘层架式結構 硬碟/光碟層架式結構
7	HDD bracket Cover 硬盘支架文件片 硬碟支架檔片	8	Power supply 电源供应器 電源供應器
9	Power bracket for 850W only 850 瓦电源供应器檔片 850 瓦電源供應器檔片	10	LED Board 灯板 燈板
11	Rackmount bkt 上架式支架 上架式支架	12	Handle 把手 把手
13	Bottom Chassis 机箱底座 機箱底座	14	FAN 风扇 风扇
15	Fan Bracket 风扇固定架 風扇固定架	16	Rear panel with filter 含濾网后窗 含濾網後窗

Appendix

B

限用物質含有情況標示聲明書

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌及产品型号均为各公司之注册商标。

使用前請檢查核實產品的規格。本手冊僅作為參考。

產品規格如有變更，恕不另行通知。

未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有的產品品牌及產品型號均為各公司之註冊商標。
