用户手册 P8H61MX USB3 ASUS
©ASUSTeK Computer Inc. All rights reserved. 华硕电脑股份有限公司保留所有权利。
本用户手册包括但不限于其所包含的所有信息都受到著作权法的保护,未经华硕电脑股份有限公司(以下简称“华硕”)许可,不得有任何仿造、复制、摘抄、转译、发行等行为或为其它利用。
免责声明
本用户手册是以“现状”及“以目前明示的条件下”的状态提供给您。在法律允许的范围内,华硕就本用户手册,不提供任何明示或默示的担保及保证,包括但不限于商业畅销性、特定目的适用性、未侵害任何他人权利及任何使用本用户手册或无法使用本用户手册的保证,且华硕对因使用本用户手册而获取的结果或通过本用户手册所获得任何信息的准确性或可靠性不提供担保及保证。
用户应自行承担使用本用户手册的所有风险。用户明确了解并同意华硕、华硕的被授权人及董事、管理层、员工、代理商、关联企业皆无须为您因本用户手册、或因使用本用户手册、或因不可归责于华硕的原因而无法使用本用户手册或其任何部分而可能产生的衍生、附带、直接、间接、特别、惩罚或任何其它损失(包括但不限于利益损失、业务中断、资料遗失或其它金钱损失)负责,不论华硕是否被告知发生上述损失之可能性。
由于部分国家或地区可能不允许责任的全部免除或对上述损失的责任限制,所以上述限制或排除条款可能对您不适用。
用户知悉华硕有权随时修改本用户手册。本产品规格或驱动程序一经改变,本用户手册将会随之更新。本用户手册更新的详细说明请您访问华硕的客户服务网 http://support.asus.com,或是直接与华硕电脑客户关怀中心 400-620-6655、800-820-6655 联系(不能拨打 800 电话的用户,请拨打技术支持电话 020-28047506)。
对于本用户手册中提及的第三方产品名称或内容,其所有权及知识产权都为各产品或内容所有人所有且受现行知识产权相关法律及国际条约的保护。
当下列两种情况发生时,本产品将不再受到华硕的保修及服务:
(1)本产品曾经过非华硕授权的维修、规格更改、零件替换或其它未经过华硕授权的行为。
(2)本产品序号模糊不清或丢失。
首先非常感谢您选用华硕公司产品,让我们有机会向您提供优质的服务。为了使我们的服务让您更满意,在购买后请您认真阅读此说明并妥善保存此质量保证卡。
保修说明注意事项:
一、请将此质量保证卡下方的用户资料填写完整,并由最终直接经销商加盖印章,如果没有加盖印章,请找原购买处补盖以保障您的权益。请务必保留购买发票或复印件,否则华硕公司将以产品的出厂日期为参照进行保修。
二、华硕公司对在中国大陆地区(不包括港澳台地区)发售的、经合法渠道销售给消费者的华硕主板及显卡产品实行三年的免费保修服务。
三、华硕公司对在中国大陆地区(不包括港澳台地区)发售的、经合法渠道销售给消费者的华硕主板及显卡产品实行全国联保服务。注:
A. 消费者必须出具正规购买发票或国家认可的有效凭证方可享受全国联保。
B. 如消费者无法出具正规购买发票或国家认可的有效凭证,则需送修至原购买经销商处享受保修服务。
四、若经本公司判断属下列因素,则不属于免费保修服务的范围,本公司将有权利收取维修费用:
A. 超过华硕提供的质保有效期的主板、显卡产品。
B. 因遇不可抗拒外力(如:水灾、火灾、地震、雷击、台风等)或人为之操作使用不慎造成之损害。
C. 未按产品说明书条例的要求使用、维护、保管而造成的损坏。
D. 用户擅自或请第三方人员自行检修、改装、变更组件、修改线路等。
E. 因用户自行安装软件及设置不当所造成之使用问题及故障。
F. 本公司产品序列号标贴撕毁或无法辨认,涂改保修服务卡或与实际产品不符。
G. 其他不正常使用所造成之问题及故障。
五、技术支持及维修服务:
- 我们建议您先登录华硕官方会员网站(http://vip.asus.com),对您购买的华硕产品进行在线注册,注册后您将会定期得到我们发送的产品信息以及技术资料;
- 如果您在使用华硕产品的过程中遇到问题,您可以首先查阅用户手册,寻找答案;
- 您亦可访问华硕中文网站技术支持页面(http://support.asus.com.cn)查询到相应的技术支持信息与常见问题排除;
- 登录我们的在线技术支持服务区进行咨询(http://www.asus.com.cn/email);
- 也欢迎您拨打华硕海星服务 7×24 小时免费技术支持专线 400-620800-820-6655,由我们的在线工程师为您提供服务;(注:未开通 800 的地区或使用移动电话,请拨打技术支持电话 020-28047506)
- 如果您使用的华硕产品由于硬件故障,需要维修服务,您可以直接联系您的经销商,通过经销商及遍布全国的华硕展示服务中心进行后续相应的检修服务。
- 无论通过何种方式来寻求技术服务,请您务必要明确告知您使用的产品型号、BIOS 版本、搭配之硬件、详细的故障现象等,以利于华硕工程师能帮助您更加准确快速地判断出故障的原因。
-6655、
用户填写资料
| 用户名称 购买 | 日期 | ||
| 联系人 联系电话 | |||
| 联系地址 | |||
| 经销商名称 产品种类 | |||
| 产品型号 产品序号 | |||
![]() | 经销商印章 | ||
目录内容
安全性须知......viii
电气方面的安全性 …… viii
操作方面的安全性 ...... viii
华硕 REACH......viii
关于这本用户手册 ix
用户手册的编排方式 ix
提示符号.....ix
跳线帽及图示说明 ......ix
哪里可以找到更多的产品信息 ....X
P8H61-MX 系列规格列表 xi
第一章:产品介绍
1.1 主板安装前.... 1-1
1.2 主板概述.... 1-2
1.2.1 主板的摆放方向 1-2
1.2.2 螺丝孔位 1-2
1.2.3 主板结构图 1-3
1.2.4 主板元件说明 1-4
1.3 中央处理器 (CPU) 1-5
1.3.1 安装中央处理器 1-5
1.3.2 安装散热器和风扇 1-8
1.3.3 卸除散热器与风扇 1-9
1.4 系统内存....1-10
1.5.1 安装扩展卡 1-18
1.5.2 设置扩展卡 1-18
1.5.3 PCI Express x1 扩展插槽 1-18
1.5.4 PCI Express x16 扩展插槽 1-18

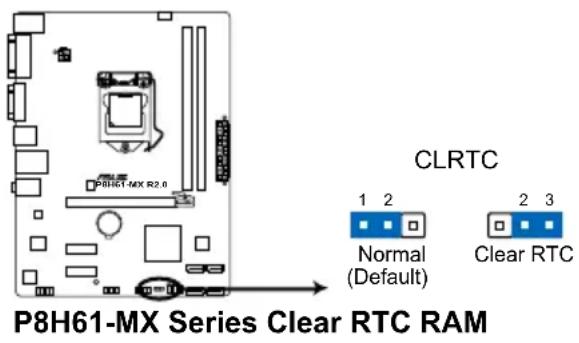

1.6 跳线选择区....1-19
1.7 元件与外围设备的连接 ..... 1-20
1.7.1 后侧面板接口 1-20
1.7.2 内部接口 1-21
目录内容
1.8 软件支持....1-26
1.8.1 安装操作系统 1-26
1.8.2 驱动程序与应用程序光盘信息 1-26
第二章:BIOS 信息
2.1 管理、更新您的 BIOS 程序 2-1
2.1.1 华硕在线升级程序(ASUS Update Utility) 2-1

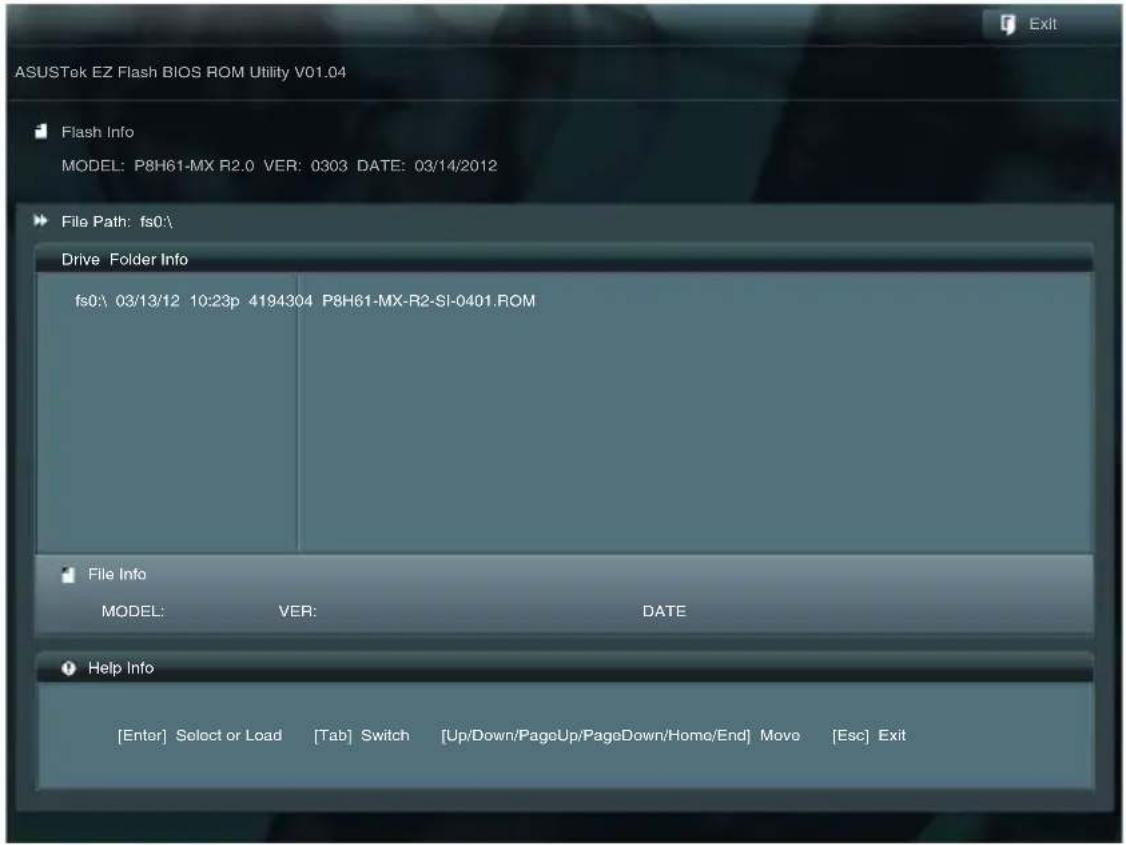

2.1.2 使用华硕 EZ Flash 2 升级 BIOS 程序..... 2-2
2.1.3 华硕 BIOS Updater 2-3
2.2 BIOS 程序设置 2-5

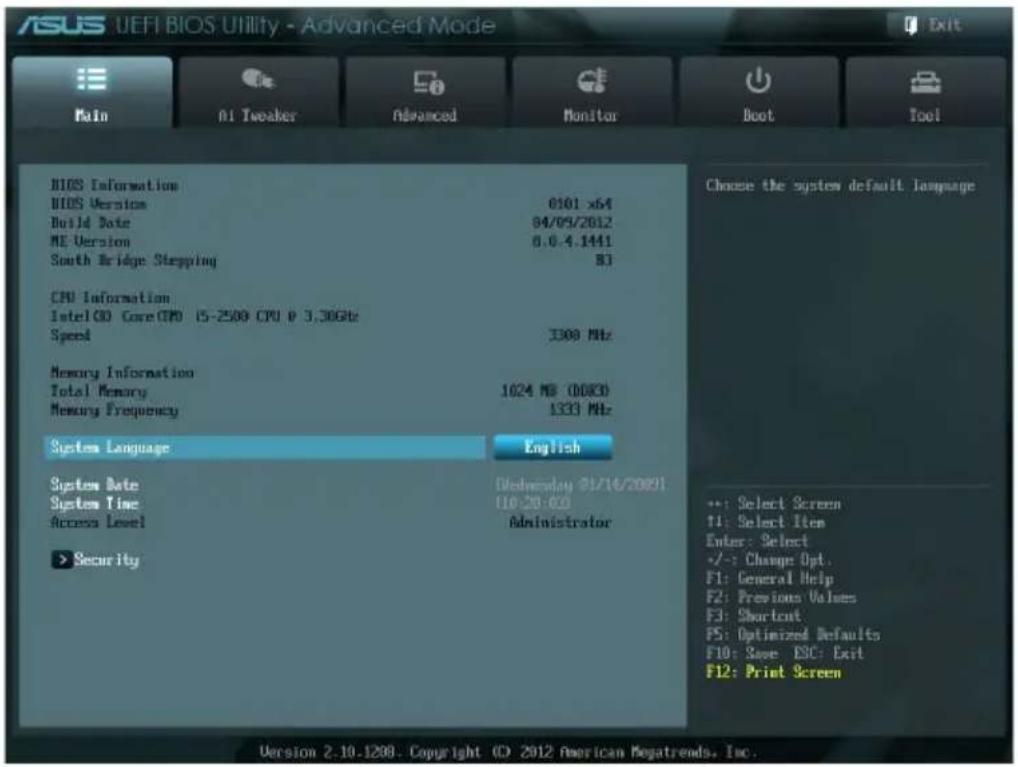

2.3 主菜单(Main) 2-9
2.3.1 System Language [English] 2-9
2.3.2 System Date [Day xx/xx/xxxx] 2-9
2.3.3 System Time [xx:xx:xx] 2-9
2.3.4 安全性菜单(Security) 2-9

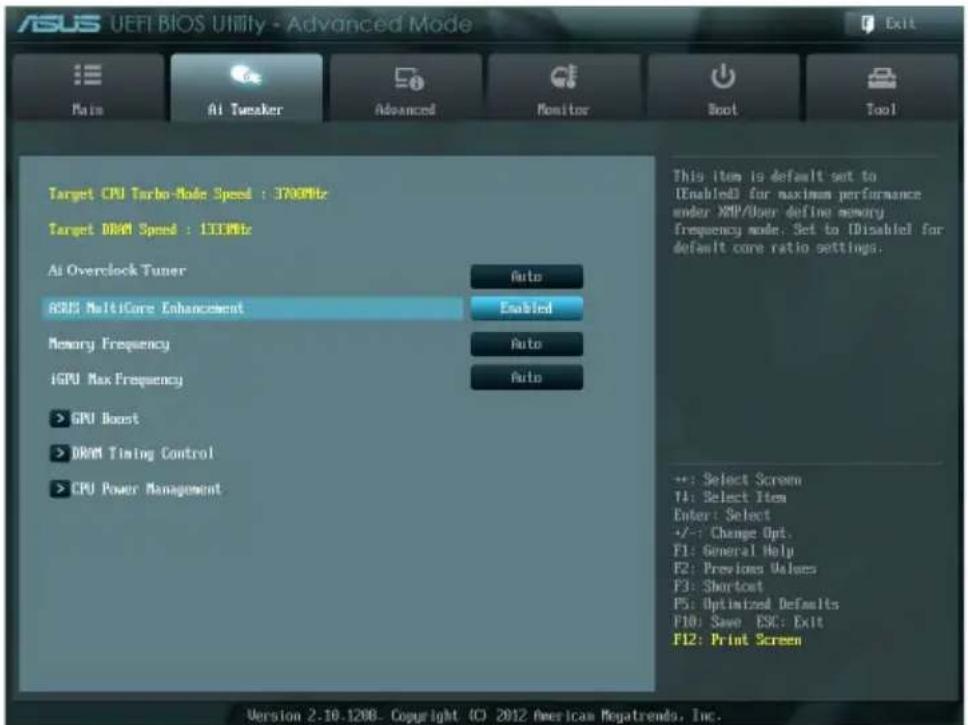

2.4 Ai Tweaker 菜单(Ai Tweaker) 2-11
2.4.1 Ai Overclock Tuner [Auto] 2-11
2.4.2 ASUS MultiCore Enhancement [Enabled] 2-12
2.4.3 Memory Frequency [Auto] 2-12
2.4.4 iGPU Max. Frequency [Auto] 2-12
2.4.5 GPU Boost [OK] 2-12
2.4.6 内存时序控制(DRAM Timing Control) 2-12
2.4.7 处理器电源管理(CPU Power Management).....2-13
2.5 高级菜单(Advanced)....2-14
2.5.1 处理器设置(CPU Configuration)....2-15
2.5.2 PCH 设置(PCH Configuration)....2-17
2.5.3 SATA 设备设置(SATA Configuration).....2-18
2.5.4 系统代理设置(System Agent Configuration)....2-19
2.5.5 USB 设备设置(USB Configuration) 2-19
2.5.6 内置设备设置(Onboard Devices Configuration).....2-20
2.5.7 高级电源管理设置(APM) 2-21
2.5.8 网络堆栈(Network Stack) 2-21
2.6 监控菜单(Monitor) 2-22
2.9 退出 BIOS 程序(Exit)....2-28
安全性须知
电气方面的安全性
- 为避免可能的电击造成严重损害,在搬动电脑主机之前,请先将电脑电源线暂时从电源插槽中拔掉。
- 当您要加入硬件设备到系统中或者要移除系统中的硬件设备时,请务必先连接该设备的数据线,然后再连接电源线。可能的话,在安装硬件设备之前先拔掉电脑的电源线。
- 当您要从主板连接或拔除任何的数据线之前,请确定所有的电源线已事先拔掉。
- 在使用扩展卡或适配卡之前,我们建议您可以先寻求专业人士的协助。这些设备有可能会干扰接地的回路。
- 请确定电源的电压设置已调整到本国/本区域所使用的电压标准值。若您不确定您所属区域的供应电压值为何,那么请就近询问当地的电力公司人员。
- 如果电源已损坏,请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。
操作方面的安全性
- 在您安装主板以及加入硬件设备之前,请务必详加阅读本手册所提供的相关信息。
- 在使用产品之前,请确定所有的数据线、电源线都已正确地连接好。若您发现有任何重大的瑕疵,请尽快联络您的经销商。
- 为避免发生电气短路情形,请务必将所有没用到的螺丝、回形针及其他零件收好,不要遗留在主板上或电脑主机中。
- 灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命,因此请尽量避免放置在这些地方。
- 请勿将电脑主机放置在容易摇晃的地方。
- 若在本产品的使用上有任何的技术性问题,请和经过检定或有经验的技术人员联络。

这个画叉的带轮子的箱子表示这个产品(电子设备)不能直接放入垃圾筒。请根据不同地方的规定处理。

请勿将含汞电池丢弃于一般垃圾筒。此画叉的带轮子的箱子表示电池不能放入一般垃圾筒。
华硕 REACH
注意:请遵守 REACH(Registration,Evaluation,Authorisation,and Restriction of Chemicals)管理规范,我们会将产品中的化学物质公告在华硕 REACH 网站,详细请参考 http://csr.asus.com/english/REACH.htm
关于这本用户手册
产品用户手册包含了所有当您在安装华硕 P8H61-MX 系列主板时所需用到的信息。
用户手册的编排方式
用户手册是由下面几个章节所组成:
- 第一章:产品介绍
您可以在本章节中发现诸多华硕所赋予 P8H61-MX 系列主板的优异特色。利用简洁易懂的说明让您能很快地掌握 P8H61-MX 系列主板的各项特性,当然,在本章节中我们也会提及所有能够应用在 P8H61-MX 系列主板的新产品技术。
- 第二章:BIOS 信息
本章节描述如何使用 BIOS 设置程序中的每一个菜单项目来更改系统的设置。此外也会详加介绍 BIOS 各项设置值的使用时机与参数设置。
提示符号
为了能够确保您正确地完成主板设置,请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告:提醒您在进行某一项工作时要注意您本身的安全。

小心:提醒您在进行某一项工作时要注意勿伤害到电脑主板元件。

重要:此符号表示您必须要遵照手册所描述之方式完成一项或多项软硬件的安装或设置。

注意:提供有助于完成某项工作的诀窍和其他额外的信息。
跳线帽及图示说明
主板上有一些小小的塑胶套,里面有金属导线,可以套住选择区的任二只针脚(Pin)使其相连而成一通路(短路),本手册称之为跳线帽。
有关主板的跳线帽使用设置,兹利用以下图示说明。以下图为例,欲设置为“Jumper™ Mode”,需在选择区的第一及第二只针脚部分盖上跳线帽,本手册图示即以涂上底色代表盖上跳线帽的位置,而空白的部分则代表空接针。以文字表示为:[1-2]。
因此,欲设置为 “JumperFree™ Mode”,以右图表示即为在“第二及第三只针脚部分盖上跳线帽”,以文字表示即为:[2-3]。

Jumper Mode
您可以通过下面所提供的两个管道来获得您所使用的华硕产品信息以及软硬件的更新信息等。
1. 华硕网站
您可以到 http://www.asus.com.cn 华硕网站取得所有关于华硕软硬件产品的各项信息。
2. 其他文件
在您的产品包装盒中除了本手册所列举的标准配件之外,也有可能会夹带有其他的文件,譬如经销商所附的产品保证单据等。

电子信息产品污染控制标示:图中之数字为产品之环保使用期限。仅指电子信息产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。
有毒有害物质或元素的名称及含量说明标示:
| 部件名称 | 有害物质或元素 | |||||
| 铅(Pb)汞(Hg)镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |||
| 印刷电路板及其电子组件 | ×○ | ○○○○ | ||||
| 外部信号连接头及线材 | ×○ | ○○○○ | ||||
○:表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求,然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注:此产品所标示之环保使用期限,系指在一般正常使用状况下。
P8H61-MX 系列规格列表
| 中央处理器 支持 LGA11 | 55 插槽 Intel®第三代 / 第二代 CoreTM i7 / CoreTM i5 / CoreTM i3 / Pentium® / Celeron® 处理器*支持 32 / 22nm CPU*请访问华硕网站 http://www.asus.com.cn 获取最新的 Intel®处理器支持列表 |
| 芯片组 | Intel® H61 Express 芯片组 |
| 内存 2 x 内存插槽,最大支持 16GB DDR3 2200(超频)/2133(超频)/2000(超频)/1866(超频)/1600/1333/1066MHz non-ECC un-buffered 内存条*双通道内存架构支持 Intel® Extreme Memory Profile (XMP)*仅 Intel® 第三代处理器支持 DDR3 1600MHz 与更高频率内存。**请浏览 http://www.asus.com.cn 获取最新内存合格供应商列表(QVL)。***若您安装 4GB 或更大内存,Windows® 32-bit 操作系统将仅识别少于 3GB。因此若您使用 Windows® 32-bit 操作系统,建议您使用少于 3GB 系统内存。 | |
| 图形显示 支持 Multi-VGA 多重显示输出:DVI-D 与 D-SUB 接口支持 DVI,最高分辨率达 1920 x 1200 @60Hz支持 D-SUB,最高分辨率达 2048 x 1536@75GHz | |
| 扩展槽 1 x PCI Express | 3.0*/2.0 x16 扩展卡插槽2 x PCI Express 2.0 x1 扩展卡插槽*Intel®第三代 CoreTM 处理器支持 PCIe 3.0 传输速度。 |
| 存储媒体连接槽 | Intel® H61 Express 芯片组:- 4 x Serial ATA 3.0Gb/s 接口 |
| 网络功能 | Realtek® 8111F-VB-CG 千兆网络控制器 |
| 音频 VIA VT1708S 高保真 8 声道音频编解码芯片- 支持多音源独立输出(Multi-Streaming) | |
| USB P8H61-MX R2.0 | Intel® H61 Express 芯片组:- 10 x USB 2.0/1.1 接口(4个位于主板上,6个位于后侧面板)P8H61-MX USB3Intel® H61 Express 芯片组:- 8 x USB 2.0/1.1 接口(4个位于主板上,4个位于后侧面板)ASMedia® ASM1042 控制器- 2 x USB 3.0 接口(位于后侧面板) |
(下页继续)
P8H61-MX 系列规格列表
| 华硕独家研发功能 华硕 MyLogo 2华硕 Anti-Surge(电涌全保护)华硕 UEFI BIOS(中文图形化 BIOS)华硕 EZ Flash 2华硕 Fan Xpert(风扇达人)华硕 AI Charger(充得快)(仅 P8H61-MX R2.0 支持)华硕 AI Charger+(充得快+)(仅 P8H61-MX USB3 支持)华硕 Q-Fan 2(智能风扇 2 代)华硕 CrashFree BIOS 3(BIOS 刷不死 3)华硕 GPU Boost(集显提速) | |
| 后侧面板设备接口 1×PS/2 键盘 / 鼠标两用接口1×DVI 接口1×D-Sub 接口1×RJ-45 网络接口P8H61-MX R2.0:-6×USB 2.0/1.1 设备接口P8H61-MX USB3:-4×USB 2.0/1.1 设备接口-2×USB 3.0 设备接口3×音频接口,支持八声道 | |
| 内置 I/O 设备接口 2×USB 2.0/1.1 扩展套件数据线插槽,可扩展四组外接式 USB2.0/1.1 接口4×SATA 3.0Gb/s 设备连接插座1×中央处理器风扇电源插槽1×机箱风扇电源插槽1×高保真前面板音频连接排针1×内置喇叭连接插座1×系统控制面板连接排针1×24-pin EATX 主板电源插槽1×4-pin ATX 12V 主板电源插槽 | |
| BIOS 功能 64Mb Flash ROM、UEFI BIOS、PnP、DMI v2.0、WfM2.0、ASUSEZ Flash 2、ASUS CrashFree BIOS 3、SMBIOS v2.6、ACPI v2.0a、多国语言 BIOS | |
| 管理功能 | WOL、PME Wake Up、PXE |
| 相关配件 2×Serial ATA 3.0Gb/s 数据线1×I/O挡板1×用户手册1×驱动程序与应用程序光盘 | |
| 应用程序光盘 驱动程序 | 华硕应用程序华硕在线升级程序(ASUS Update)杀毒软件(OEM 版本) |
| 主板尺寸 | uATX 型式:9.6×7.2 英寸(24.4×18.3 厘米) |
*规格若有变动,恕不另行通知
第一章
产品介绍
再次感谢您购买此款华硕 P8H61-MX 系列主板!
在您拿到本主板包装盒之后,请马上检查xii页列出的各项标准配件是否齐全。

- 若以上列出的任何一项配件有损坏或是短缺的情形,请尽快与您的经销商联系。
- 华硕 P8H61-MX 系列主板包含 P8H61-MX R2.0 与 P8H61-MX USB3 两款型号。两款主板的结构可能略有不同。此手册中的主板结构图仅以 P8H61-MX R2.0 为例。
1.1 主板安装前
在您动手更改主板上的任何设置之前,请务必先作好以下所列出的各项预防措施。

- 在处理主板上的任何元件之前,请您先拔掉电脑的电源线。
- 为避免产生静电,在拿取任何电脑元件时除了可以使用防静电手环之外,您也可以触摸一个有接地线的物品或者金属物品像电源供应器外壳等。
- 拿取集成电路元件时请尽量不要触碰到元件上的芯片。
- 在您移除任何一个集成电路元件后,请将该元件放置在绝缘垫上以隔离静电,或者直接放回该元件的绝缘包装袋中保存。
- 在您安装或移除任何元件之前,请确认 ATX 电源供应器的电源开关是切换到关闭(OFF)的位置,而最安全的做法是先暂时拔出电源供应器的电源线,等到安装/移除工作完成后再将之接回。如此可避免因仍有电力残留在系统中而严重损及主板、外围设备、元件等。
电力指示灯

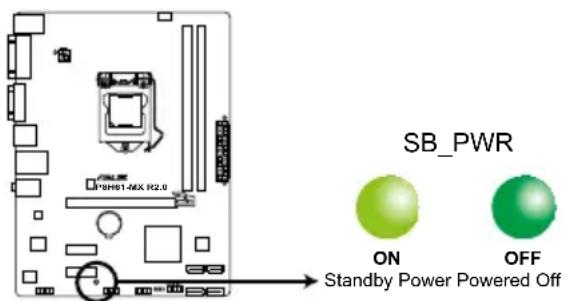

当主板上内置的电力指示灯(SB_PWR)亮着时,表示目前系统是处于正常运行、省电模式或者软关机的状态中,并非完全断电。这个指示灯可用来提醒您在安装或移除任何的硬件设备之前,都必须先移除电源,等待指示灯熄灭才可进行。请参考下图所示。

当您安装主板到电脑机箱内时,请确认主板与机箱大小相适应。

请确认在安装或移除主板前先拔除电源线,否则可能导致主板元器件损坏和对用户的人身伤害。
1.2.1 主板的摆放方向
当您安装主板到电脑主机机箱内时,务必确认安装的方向是否正确。主板的外接插头的方向应是朝向主机机箱的后方面板,而且您也会发现主机机箱后方面板会有相对应的预留孔位。
1.2.2 螺丝孔位

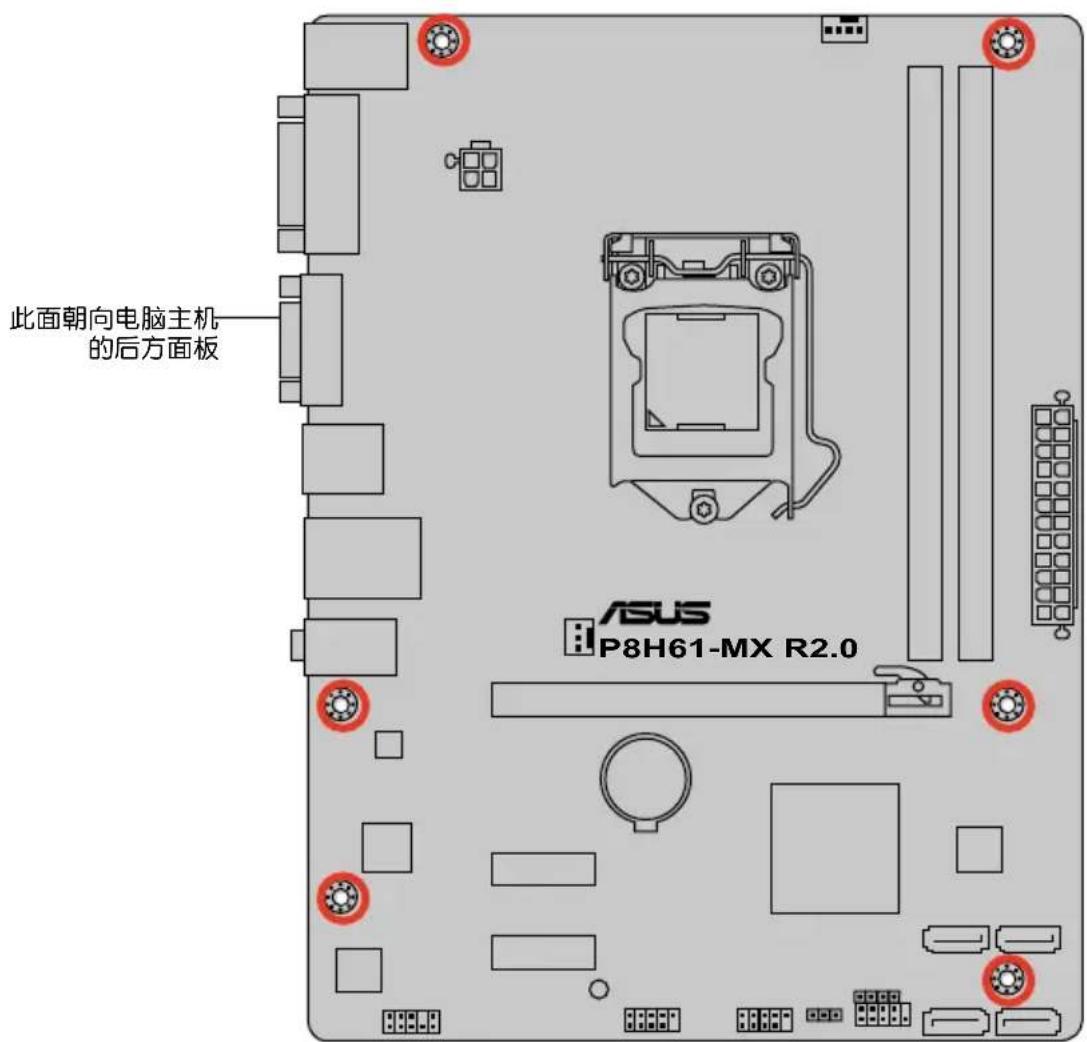

请将下图所圈选出来的“六”个螺丝孔位对准主机机箱内相对位置的螺丝孔,然后再一一锁上螺丝固定主板。

请勿将螺丝锁得太紧!否则容易导致主板的印刷电路板产生龟裂。

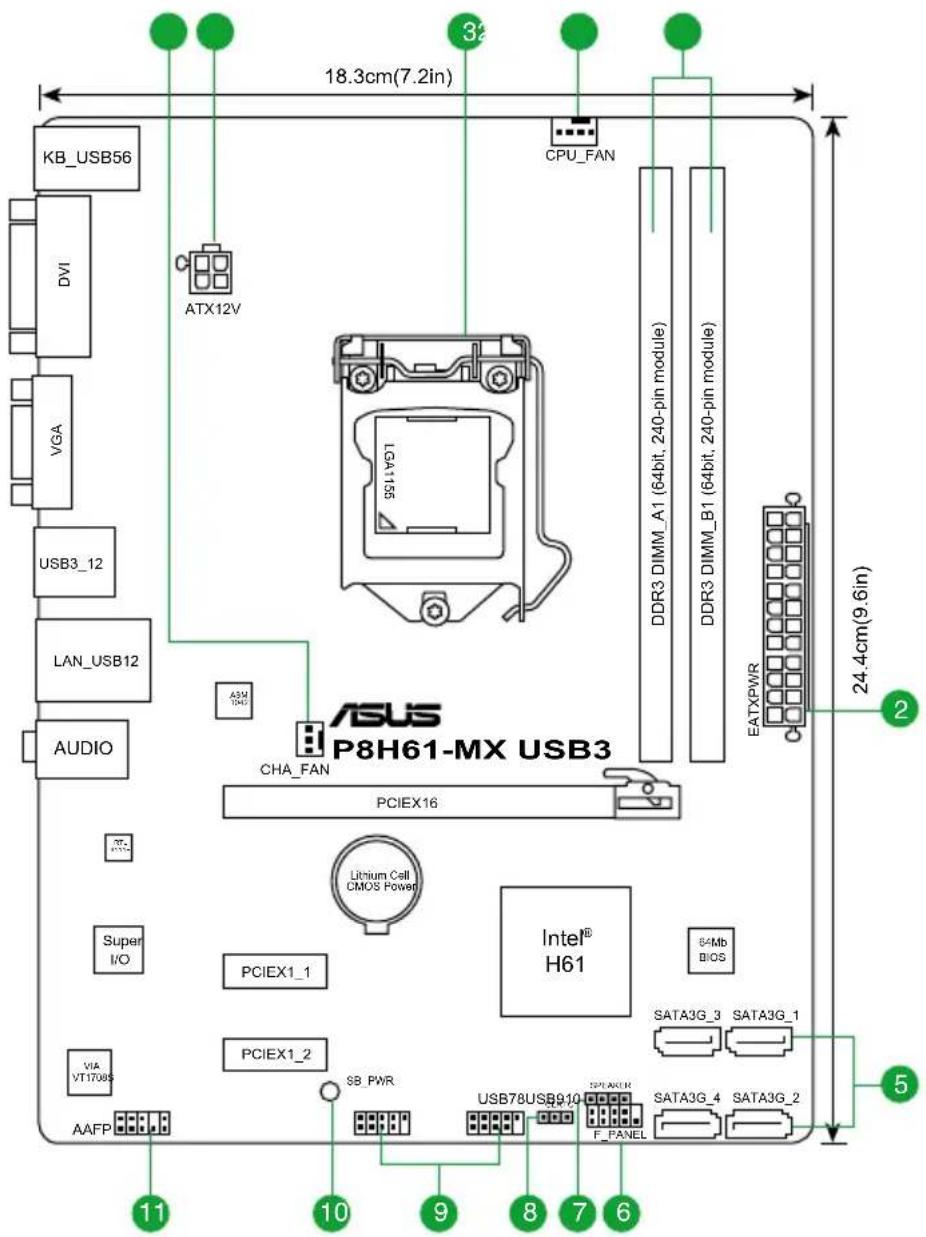

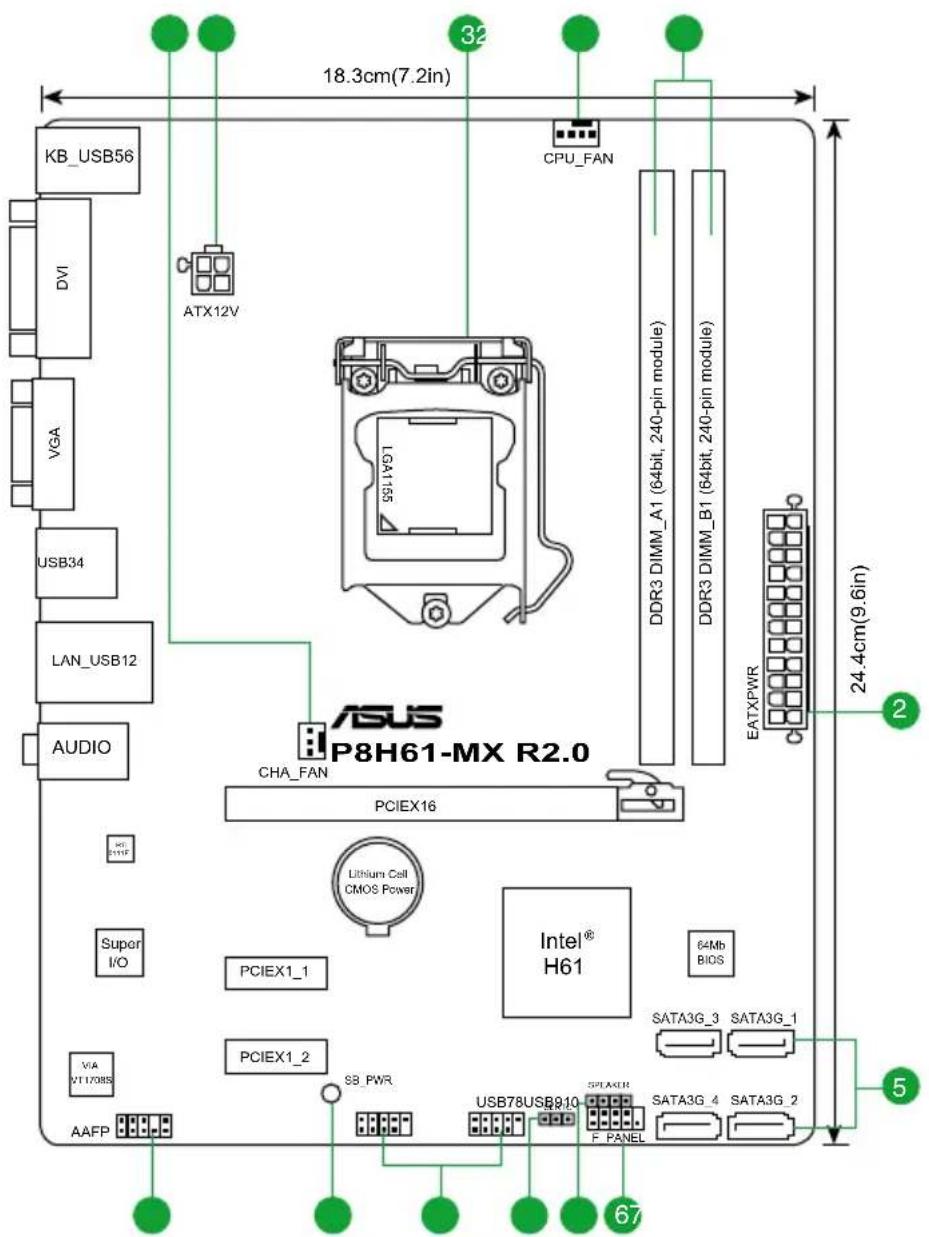

| 接口/跳线/插槽/LED | 页数 | 接口/跳线/插槽/LED | 页数 |
| 1. 中央处理器 / 机箱风扇电源插槽(4-pin CPU_FAN、3-pin CHA_FAN) | 1-23 | 7. 内置喇叭连接插座(4-pin SPEAKER)) | 1-24 |

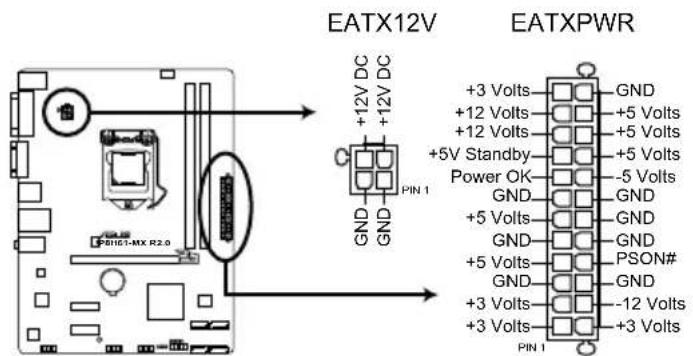

| 2. ATX 主板电源插槽(24-pin EATXPWR、4-pin ATX12V) | 1-22 | 8. CMOS 配置数据清除(3-pin CLRTC) | 1-19 |

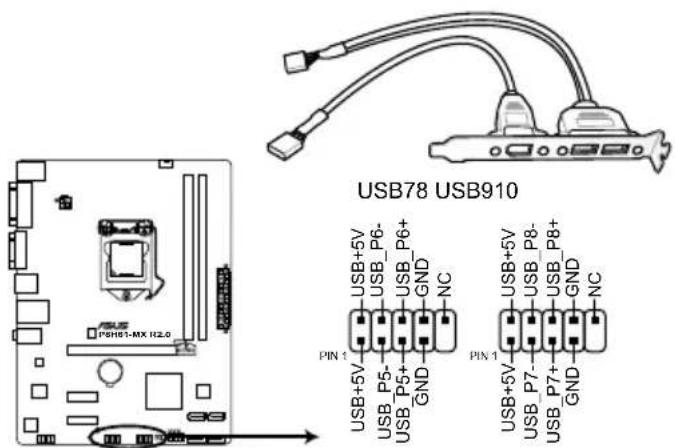

| 3. Intel® LGA1155 中央处理器插槽 1-5 9. | USB 扩展套件数据线插槽(10-1 pin USB78、USB910) | 1-23 | |
| 4. DDR3 内存插槽 1-10 10. | 电力指示灯(SB_PWR) 1-1 | ||

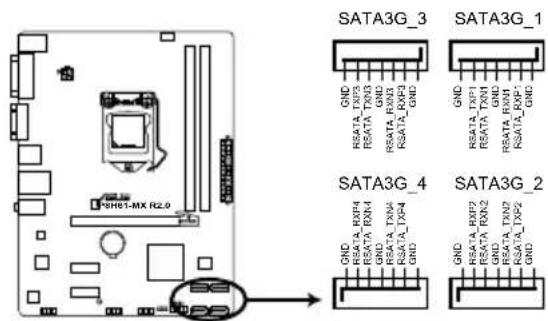

| 5. Intel® H61 Serial ATA 3.0Gb/s 设备连接插座(7-pin SATA3G_1/2/3/4) | 1-24 | 11. 前面板音频连接排针(10-1 pin AAFP) | 1-21 |

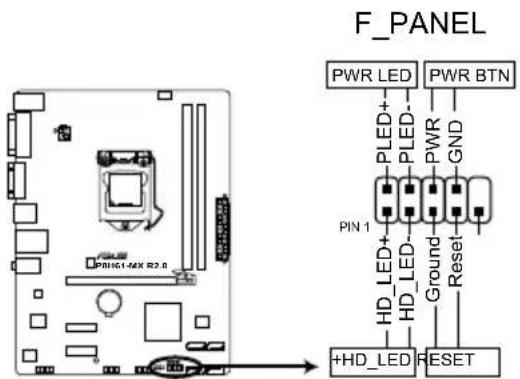

| 6. 系统控制面板连接排针(10-1 pin F_PANEL) | 1-25 |
1.3 中央处理器 (CPU)
本主板配备一组中央处理器插槽,是专为 LGA1155 脚位封装的 Intel 处理器所设计。

在安装中央处理器之前,请确认所有的电源连接都已拔除。

- 在您购买本主板之后,请确认在 LGA1155 插座上附有一个即插即用的保护盖,并且插座接点没有弯曲变形。若是保护盖已经损坏或是没有保护盖,或者是插座接点已经弯曲,请立即与您的经销商联络。
- 在安装完主板之后,请将即插即用的保护盖保留下来。只有 LGA1155 插槽上附有即插即用保护盖的主板符合 Return Merchandise Authorization(RMA)的要求,华硕电脑才能为您处理产品的维修与保修。
- 本保修不包括处理器插座因遗失、错误的安装或不正确地移除即插即用保护盖所造成的损坏。
1.3.1 安装中央处理器
请依照以下步骤安装处理器:

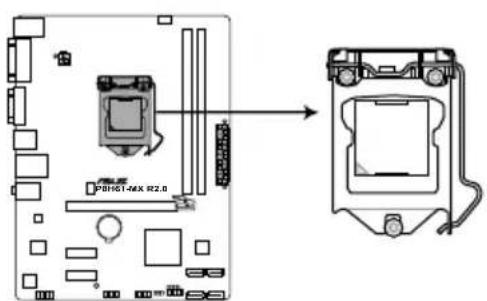

- 找到位于主板上的处理器插座。


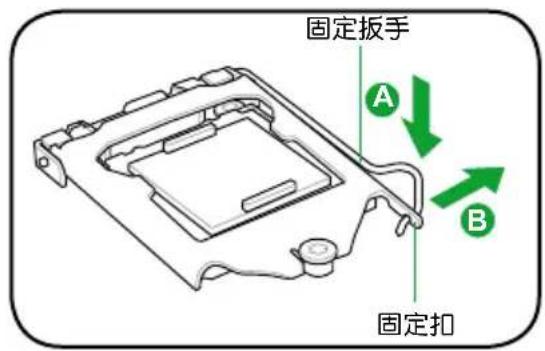

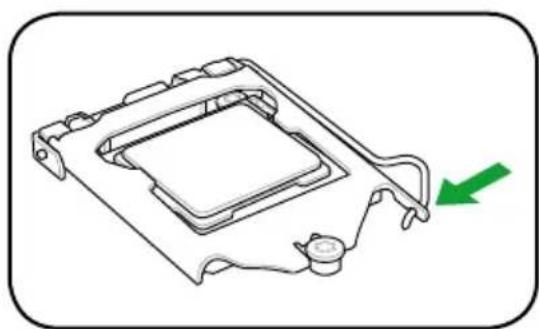

DB1651-MEX R2.0- 以拇指压下固定扳手(A)并将其稍向左侧推(B),这么做可使扳手脱离固定扣并松开 CPU 辅助安装盒。

CPU 安装盒上的保护盖是用以保护插槽上的接脚之用,因此只有在 CPU 安装妥当之后,才可将其移除。


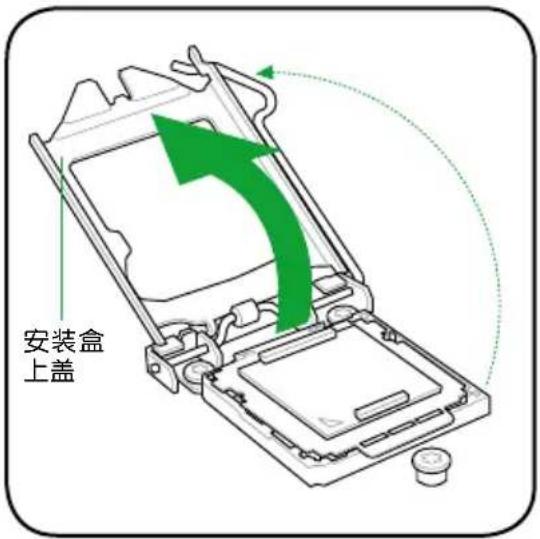

固定扳手 A B 固定扣- 依箭头方向拉起固定扳手至安装盒上盖完全抬起。


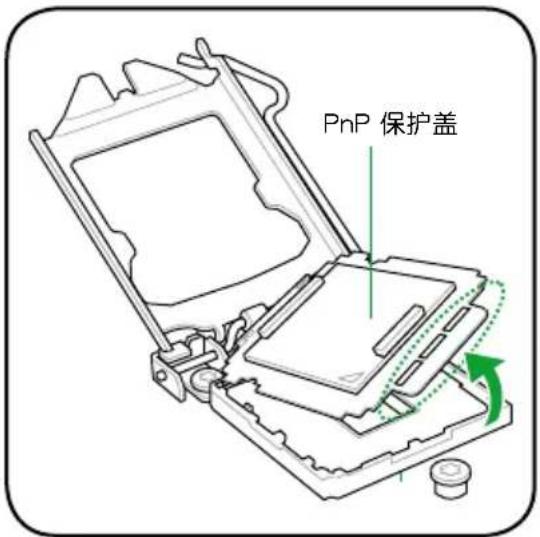

安装盒 上盖- 抬起把手,将 PnP 保护盖从处理器插槽中移除。


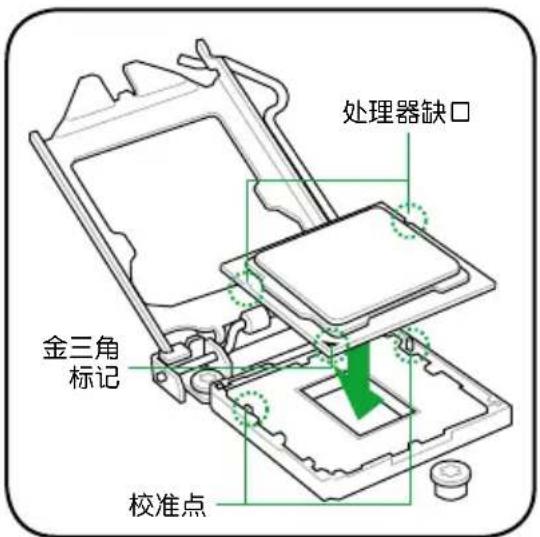

PnP 保护盖- 请确认 CPU 的金色三角形标示是位在左下角的位置,接着把 CPU 顺着这个方向安装到主板的插槽上,并请确认 CPU 的左上方的缺口与插槽上对应的校准点是相吻合的。
处理器只能以一个方向正确安装,请勿强制将处理器装入插槽,以避免弄弯处理器的针脚和处理器本身!

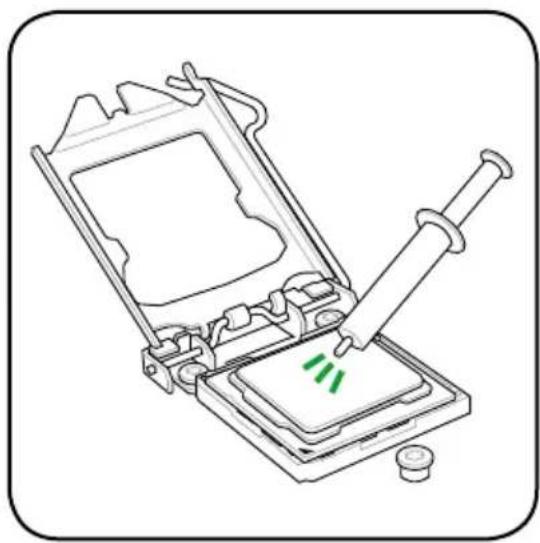

- 滴几滴散热膏至 CPU 与散热鳍片接触的区域,并将其涂抹为一均匀薄层。

某些散热鳍片会预先涂上散热膏,若此,请跳过此步骤。

散热膏的材质具有毒性且不可食用。如果误入眼睛或接触皮肤,请立即以清水冲洗,并寻求专业的医疗协助。

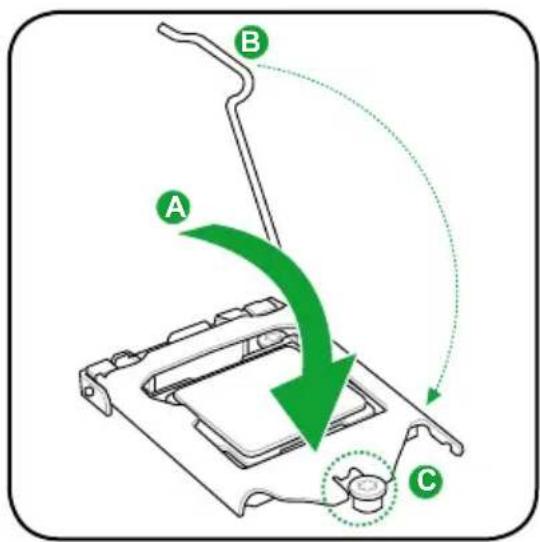

- 将上盖重新盖上(A),接着将固定扳手朝原方向推回(B),并确认安装盒上盖前端位于固定扣下(C)。

Intel® LGA1155 处理器需要搭配安装经过特殊设计的散热器与风扇,方能得到最佳的散热性能。

- 若您所购买的是盒装 Intel 处理器,则产品包装中即已内含有一组专用的散热器与风扇;若您所购买的是散装的处理器,请确认您所使用的 CPU 散热器已通过 Intel 的相关认证。
- Intel LGA1155 处理器包装中的散热器与风扇采用下推式固定扣具,因此无须使用任何工具进行安装。
- 仅使用 LGA1155 兼容的处理器散热器和风扇。LGA1155 插槽在尺寸与大小上不兼容 LGA775 与 LGA1366 插槽。

若您所购买的是散装的处理器散热器和风扇,在安装散热器和风扇之前,请确认散热器或处理器上已正确涂上散热膏。

在安装处理器的风扇和散热器之前,请先确认主板已经安装至机箱上。
请依照下面步骤安装处理器的散热器和风扇:

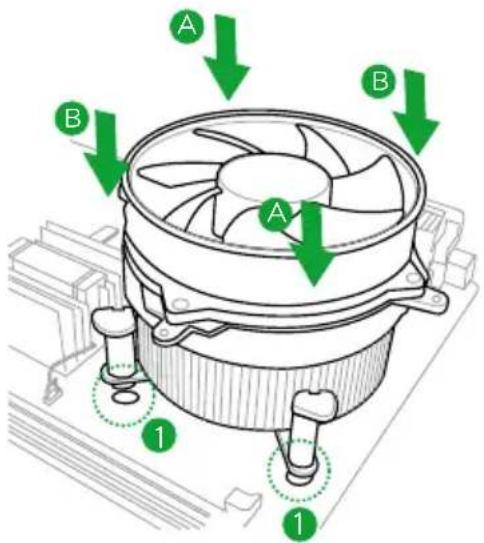

- 将散热器放在已安装好的 CPU 上方,并确认主板上的四个孔位与散热器的四个扣具位置相吻合。

固定散热片与风扇的位置让处理器风扇数据线得以最靠近处理器风扇连接端口。
- 将两组扣具以对角线的顺序向下推,使散热器和风扇能正确地扣合在主板上。
不同型号的 CPU 散热器与风扇会有不同,但安装步骤与功能相同。上述步骤仅供参考。

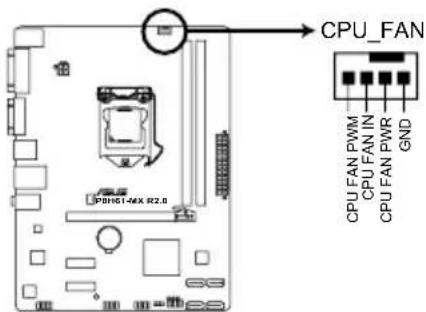

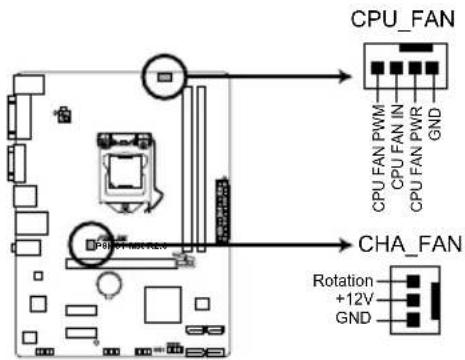

- 当风扇、散热片以及支撑机构都已安装完毕,接着请将风扇的电源线插到主板上标示有“CPU_FAN”的电源插槽。

若您未连接 CPU_FAN 的电源插槽,可能将会导致启动时 CPU 温度过热并出现 “Hardware monitoring errors” 的信息。
1.3.3 卸除散热器与风扇
请按照以下的步骤卸除散热器和风扇:
- 先将主板上连接 CPU 散热器的电源线从 CPU_FAN 上移除。
- 将每个扣具上的旋钮以逆时针方向旋转,松开散热器固定扣具。

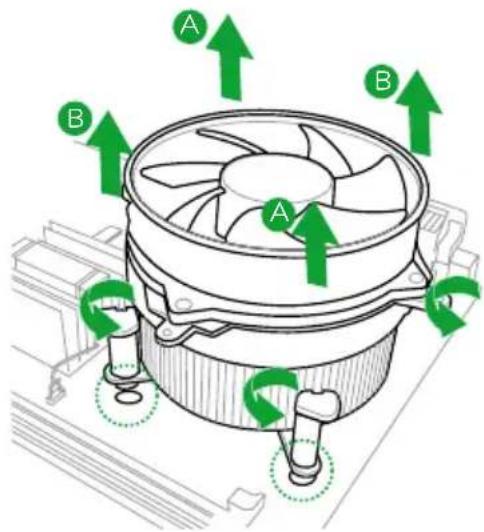

- 依照顺序将扣具扳离主板上的散热器插孔,采对角线方式移除,例如:先移除 A,再移除 B;或是先移除 B,再移除 A。


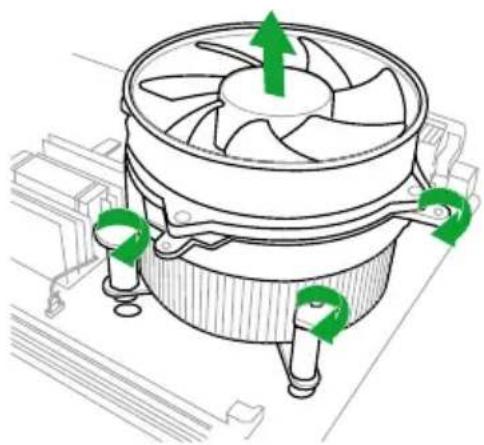

A B A B F- 接着小心地将散热器与风扇从主板上抽离。
- 若要重新安装,依顺时针方向旋紧扣具。

本主板配置有两组 DDR3(Double Data Rate 3)内存条插槽。
DDR3 内存条拥有与 DDR2 内存条相同的外观,但是 DDR3 内存插槽的缺口与 DDR2 内存插槽不同,以防止插入错误的内存条。

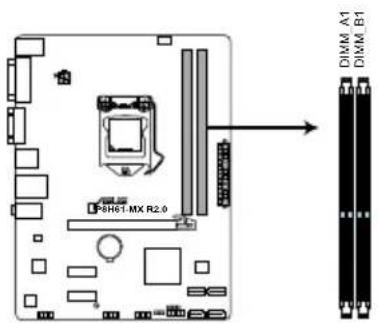

下图所示为 DDR3 内存插槽在主板上之位置。
通道插槽
通道 A DIMM_A1
通道 B DIMM_B1

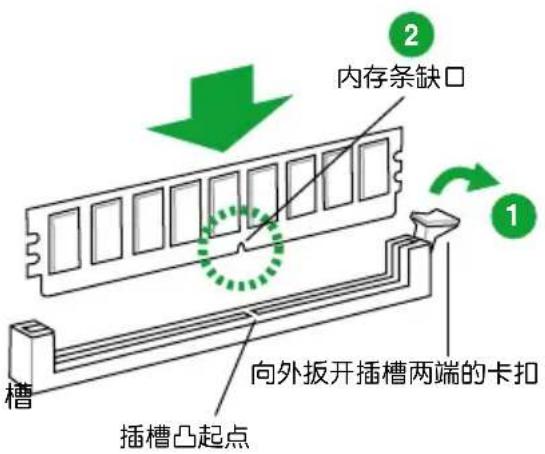

1.4.2 内存设置
您可以任意选择使用 1GB、2GB、4GB 与 8GB unbuffered non-ECC DDR3 内存条至本主板的 DIMM 插槽上。

- 您可以在通道 A 与通道 B 安装不同容量的内存条,在双通道设置中,系统会侦测较低容量通道的内存容量。任何在较高容量通道的其他内存容量,会被侦测为单通道模式运行。
- 在本主板请使用相同 CAS(CAS-Latency 行地址控制器延迟时间)值内存条。建议您使用同一厂商所生产的相同容量型号的内存。请参考内存合格商供应列表。
- 由于 Windows® 32-bit 操作系统内存地址的限制,当您安装 4GB 或更大内存时,实际可使用的内存将为 3GB 或更小。为了更加有效地使用内存空间,我们建议您做以下操作:
- 若您安装 Windows ^® 32-bit 操作系统,请安装最多 3GB 总内存。
- 若您要安装 4GB 或更多总内存,请安装 Windows ^® 64-bit 操作系统。
- 本主板不支持由512Mb(64MB)或更小容量的芯片构成的内存条。
- 频率高于 2133MHz 的内存条及其相应的时序或所加载的 X.M.P. 设置文件并非 JEDEC 内存标准。这些内存条的稳定性与兼容性依据 CPU 能力及其他所安装的设备而定。
- 8GB 或更高容量的内存条可支持 16GB 总内存。内存条一经上市,华硕将立即更新内存合格供应商列表(QVL)。

- 内存条默认频率依据 SPD 而变化,这是从内存条读写数据的标准方法。在默认状态下,一些超频内存条会以低于供应商标示的频率运作。若要让内存条以供应商的数值或更高的频率运行,请参考“2.4 Ai Tweaker 菜单”一节中,手动调整内存频率的说明。
- 在全负载(2 DIMM)或超频设置下,请使用更有效的散热系统以确保系统稳定性。
P8H61-MX 系列主板内存合格供应商列表(QVL)
DDR3-1066MHz
| 供应商型号容量 | SS/DS | 芯片厂牌 | 芯片型号 | 时序电压 | 内存支持插槽(选配) | |||||
| A* | B* | |||||||||
| Crucial | CT12864BA1067.8FF | 1GB | SS | Micron | 9GF22D9KPT | 7 | - | • | • | |
| Crucial | CT25664BA1067.16FF | 2GB | DS | Micron | 9HF22D9KPT | 7 | - | • | • | |
| ELPIDA | EBJ10UE8EDF0-AE-F | 1GB | SS | ELPIDA | J1108EDSE-DJ-F | - | 1.35V(low voltage) | • | • | |
| ELPIDA | EBJ21UE8EDF0-AE-F | 2GB | DS | ELPIDA | J1108EDSE-DJ-F | - | 1.35V(low voltage) | • | • | |
| KINGSTON | KVR1066D3N7/1G(low profile) | 1GB | SS | ELPIDA | J1108BFSE-DJ-F | 7 | 1.5V | • | • | |
| KINGSTON | KVR1066D3N7/2G | 2GB | DS | ELPIDA | J1108BDSE-DJ-F | 7 | 1.5V | • | • | |
| KINGSTON | KVR1066D3N7/4G | 4GB | DS | Hynix | H5TQ2G83AFR | 7 | 1.5V | • | • | |
| Micron | MT8JTF12864AZ-1G1F1 | 1GB | SS | Micron | 9GF22D9KPT | 7 | - | • | • | |
| Micron | MT16JTF25664AZ-1G1F1 | 2GB | DS | Micron | 9HF22D9KPT | 7 | - | • | • | |
(下页继续)
| 供应商型号容量 | SS/DS | 芯片厂牌 | 芯片型号时序电压 | 内存支持插槽(选配)A*B* | ||||
| A-Data AD31333001GOU 1GB SS A-Data | A D 3 0 9 0 8C 8D -1 51 C...E0906 | |||||||
| A-Data | AD6311B0823EV | 2GB | SS | A-Data | 3CCA-1509A | - | - | • |
| A-Data | AD31333G001GOU | 3GB(3 x 1GB) | SS | - | - | 8-8-8-24 | 1.65-1.85V | • |
| A-Data | AXDU1333GC2G9-2G(XMP) | 4GB(2 x 2GB) | SS | - | - | 9-9-9-24 | • | |
| A-Data AD31333G002GMU | 2GB | DS | - | - | 8-8-8-24 | 1.65-1.85V | • | |
| A-Data | AD6311C1624EV | 4GB | DS | A-Data | 3CCA-1509A | - | - | • |
| Apacer | 78.A1GC6.9L1 | 2GB | DS | Apacer | AM5D5808DEWSBG | - | - | • |
| Apacer | 78.A1GC6.9L1 | 2GB | DS | Apacer | AM5D5808FEQSBG | 9 | - | • |
| Apacer | 78.B1GDE.9L10C | 4GB | DS | Apacer | AM5D5908CEHSBG | - | - | • |
| CORSAIR | CM3X1024-1333C9 | 1GB | SS | - | - | 9-9-9-24 | 1.60V | • |
| CORSAIR | TR3X3G1333C9 G | 3GB(3 x 1GB) | SS | - | - | 9-9-9-24 | 1.50V | • |
| CORSAIR | TR3X6G1333C9 G | 6GB(3x 2GB) | SS | - | - | 9-9-9-24 | 1.50V | • |
| CORSAIR | CMD24GX3M6A1333C9(XMP) | 24GB(6x4GB) | DS | - | - | 9-9-9-24 | 1.60V | • |
| CORSAIR | TW3X4G1333C9D G | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | 1.50V | • |
| CORSAIR | CMD8GX3M4A1333C7 | 8GB(4 x 2GB) | DS | - | - | 7-7-7-20 | 1.60V | • |
| Crucial | CT12864BA1339.8FF | 1GB | SS | Micron | 9FF22D9KPT | 9 | - | • |
| Crucial | CT25664BA1339.16FF | 2GB | DS | Micron | 9KF27D9KPT | 9 | - | • |
| Crucial | BL25664BN1337.16FF (XMP) | 6GB(3 x 2GB) | DS | - | - | 7-7-7-24 | 1.65V | • |
| ELPIDA | EBJ10UE8EDF0-DJ-F | 1GB | SS | ELPIDA | J1108EDSE-DJ-F | - | 1.35V(low voltage) | • |
| ELPIDA | EBJ21UE8EDF0-DJ-F | 2GB | DS | ELPIDA | J1108EDSE-DJ-F | - | 1.35V(low voltage) | • |
| G.SKILL | F3-10600CL8D-2GBHK(XMP) | 1GB | SS | G.SKILL | - | - | - | • |
| G.SKILL | F3-10600CL9D-2GBNQ | 2GB(2 x 1GB) | SS | - | - | 9-9-9-24 | 1.5V | • |
| G.SKILL | F3-10666CL7T-3GBPK(XMP) | 3GB(3 x 1GB) | SS | - | - | 7-7-7-18 | 1.5-1.6V | • |
| G.SKILL | F3-10666CL8D-4GBECO(XMP) | 4GB(2 x 2GB) | DS | - | - | 8-8-8-24 | XMP 1.35V | • |
| G.SKILL | F3-10666CL7T-6GBPK(XMP) | 6GB(3 x 2GB) | DS | - | - | 7-7-7-18 | 1.5-1.6V | • |
| G.SKILL | F3-10666CL7D-8GBRH(XMP) | 8GB(2 x 4GB) | DS | - | - | 7-7-7-21 | 1.5V | • |
| GEIL | GET316GB1333C9QC | 16GB(4 x 4GB) | DS | - | - | 9-9-9-24 | 1.5V | • |
| GEIL | GV32GB1333C9DC | 2GB(2 x 1GB) | DS | - | - | 9-9-9-24 | 1.5V | • |
| GEIL | GG34GB1333C9DC | 4GB(2 x 2GB) | DS | GEIL | GL1L128M88BA12N | 9-9-9-24 | 1.3V(low voltage) | • |
| GEIL | GV34GB1333C9DC | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | 1.5V | • |
| GEIL | GVP34GB1333C7DC | 4GB(2 x 2GB) | DS | - | - | 7-7-7-24 | 1.5V | • |
| Hynix | HMT12U6TFR8A-H9 | 1GB | SS | Hynix | H5TC1G83TFRH9A | - | 1.35V(low voltage) | • |
| Hynix | HMT325U6BFR8C-H9 | 2GB | SS | Hynix | H5TQ2G83BFRH9C | - | - | • |
| Hynix | HMT125U6TFR8A-H9 | 2GB | DS | Hynix | H5TC1G83TFRH9A | - | 1.35V(low voltage) | • |
| Hynix | HMT351U6BFR8C-H9 | 4GB | DS | Hynix | H5TQ2G83BFRH9C | - | - | • |
| KINGMAX | FLFD45F-B8KL9 NAES | 1GB | SS | KINGMAX | KKB8FNWBFGNX-27A | - | - | • |
| KINGMAX | FLFE85F-C8KF9 CAES | 2GB | SS | KINGMAX | KFC8FMFXF-DXX-15A | - | - | • |
| KINGMAX | FLFE85F-C8KL9 NAES | 2GB | SS | KINGMAX | KFC8FNLXF-DXX-15A | - | - | • |
| KINGMAX | FLFE85F-C8KM9 NAES | 2GB | SS | KINGMAX | KFC8FNMXF-BXX-15A | - | - | • |
| KINGMAX | FLFE85F-B8KL9 NEES | 2GB | DS | KINGMAX | KKB8FNWBFGNX-26A | - | - | • |
| KINGMAX | FLFF65F-C8KL9 NEES | 4GB | DS | KINGMAX | KFC8FNLXF-DXX-15A | - | - | • |
| KINGMAX | FLFF65F-C8KM9 NEES | 4GB | DS | KINGMAX | KFC8FNMXF-BXX-15A | - | - | • |
| KINGSTON | KVR1333D3N9/1G(low profile) | 1GB | SS | ELPIDA | J1108DBG-DJ-F | 9 | 1.5V | • |
| KINGSTON | KVR1333D3N9/2G(low profile) | 2GB | SS | Hynix | H5TQ2G83AFRH9C | 9 | - | • |
| KINGSTON | KVR1333D3S8N9/2G | 2GB | SS | Micron | IID77 D9LGK | - | 1.5V | • |
| KINGSTON | KVR1333D3S8N9/2G-SP(low profile) | 2GB | SS | ELPIDA | J2108BCSE-DJ-F | - | 1.5V | • |
| KINGSTON | KVR1333D3N9/2G(low profile) | 2GB | DS | ELPIDA | J1108BFBG-DJ-F | 9 | 1.5V | • |
| KINGSTON | KVR1333D3N9/2G | 2GB | DS | KTC | D1288JPNDPLD9U | 9 | 1.5V | • |
| KINGSTON | KVR1333D3N9/2G | 2GB | DS | ELPIDA | J1108BDSE-DJ-F | 9 | 1.5V | • |
| KINGSTON | KV R1 3 33 D3 N 9/2 G- SP (low profile) | 2GB | DS | KTC | D1288JEMFNGD9U | - | 1.5V | • |
| KINGSTON | KV R1 3 33 D3 N 9/2 G- SP (low profile) | 2GB | DS | KINGSTON | D1288JPSFPGD9U | - | 1.5V | • |
| KINGSTON | KHX1333C7D3K2/4GX(XMP) | 4GB(2 x 2GB) | DS | - | - | 7 | 1.65V | • |
| KINGSTON | KHX1333C9D3UK2/4GX(XMP) | 4GB(2 x 2GB) | DS | - | - | 9 | XMP 1.25V | • |
| KINGSTON | KVR1333D3N9/4G(low profile) | 4GB | DS | ELPIDA | J2108BCSE-DJ-F | 9 | 1.5V | • |
| KINGSTON | KVR1333D3N9/4G(low profile) | 4GB | DS | ELPIDA | J2108BCSE-DJ-F | - | 1.5V | • |
| KINGSTON | KVR1333D3N9/4G | 4GB | DS | KTC | D2568JENCNGD9U | - | 1.5V | • |
| KINGSTON | KVR1333D3N9/4G | 4GB | DS | Hynix | H5TQ2G83AFR | - | - | • |
DDR3-1333MHz
| 供应商型号容量 | SS/DS | 芯片厂牌 | 芯片型号 | 时序 | 电压 | 内存支持插槽(选配)A*B* | |||
| KINGSTON | KV R1 3 33 D3 N 9/4 G-SP (lo w4GB DS KINGSTON D2568JENCPGD9U - 1.5V •• | ||||||||
| Micron | MT4JTF12864AZ-1G4D1 | 1GB | SS | Micron | OJD12D9LGQ | - | - | • | • |
| Micron | MT8JTF12864AZ-1G4F1 | 1GB | SS | Micron | 9FF22D9KPT | 9 | - | • | • |
| Micron | MT8JTF25664AZ-1G4D1 | 2GB | SS | Micron | OJD12D9LGK | - | - | • | • |
| Micron | MT16JTF25664AZ-1G4F1 | 2GB DS | Micron | 9KF27D9KPT | 9 | - | • | • | |
| Micron | MT16JTF51264AZ-1G4D1 | 4GB | DS | Micron | OLD22D9LGK | - | - | • | • |
| OCZ | OCZ3F13334GK | 4GB(2 x 2GB) | DS | - | - | 9-9-9-20 | 1.7V | • | • |
| OCZ | OCZ3P13334GK | 4GB(2 x 2GB) | DS | - | - | 7-7-7-20 | 1.8V | • | |
| OCZ | OCZ3X13334GK(XMP) | 4GB(2 x 2GB) | DS | - | - | 7-7-7-20 | 1.75V | • | • |
| OCZ | OCZ3G1333LV6GK | 6GB(3 x 2GB) | DS | - | - | 9-9-9-20 | 1.65V | • | • |
| OCZ | OCZ3P1333LV6GK | 6GB(3 x 2GB) | DS | - | - | 7-7-7-20 | 1.65V | • | • |
| OCZ | OCZ3X1333LV6GK(XMP) | 6GB(3 x 2GB) | DS | - | - | 8-8-8-20 | 1.60V | • | |
| PSC | AL7F8G73F-DJ2 | 1GB | SS | PSC | A3P1GF3FGF | - | - | • | • |
| PSC | AL8F8G73F-DJ2 | 2GB | DS | PSC | A3P1GF3FGF | - | - | • | • |
| SAMSUNG | M378B2873FHS-CH9 | 1GB | SS | SAMSUNG | K4B1G0846F | - | - | • | • |
| SAMSUNG | M378B5773DH0-CH9 | 2GB | SS | SAMSUNG | K4B2G0846D | - | - | • | • |
| SAMSUNG | M378B5673FH0-CH9 | 2GB | DS | SAMSUNG | K4B1G0846F | - | - | • | • |
| SAMSUNG | M378B5273CH0-CH9 | 4GB | DS | SAMSUNG | K4B2G0846C | - | - | • | • |
| Super Talent | W1333UA1GH | 1GB | SS | Hynix | H5TQ1G83TFR | 9 | - | • | • |
| Super Talent | W1333X2G8(XMP) | 1GB | SS | - | - | 8 | - | • | • |
| Super Talent | W1333UB2GS | 2GB | DS | SAMSUNG | K4B1G0846F | 9 | - | • | • |
| Super Talent | W1333UB4GS | 4GB | DS | SAMSUNG | K4B2G0846C | - | - | • | • |
| Super Talent | W1333UX6GM | 6GB(3x 2GB) | DS | Micron | 0BF27D9KPT | 9-9-9-24 | 1.5V | • | • |
| Transcend | JM1333KLN-2G | 2GB | SS | Micron | 0YD77D9LGK | - | - | • | • |
| Transcend | JM1333KLN-2G | 2GB | SS | Hynix | H5TQ2G83BZRH9C | - | - | • | • |
| Transcend | JM1333KLU-2G | 2GB | DS | Transcend | TK243PDF3 | - | - | • | • |
| Transcend | TS256MLK64V3U | 2GB | DS | Micron | 9GF27D9KPT | - | - | • | • |
DDR3-1600MHz
| 供应商型号 | 容量 | SS/DS | 芯片厂牌 | 芯片型号时序 | 电压 | 内存支持插槽(选配) | |||
| A* | B* | ||||||||
| A-DATA | AM2U16BC2P1 | 2GB | SS | A-DATA | 3CCD-1509A EL1126T | - | - | - | - |
| A-DATA | AD31600E001GM(O)U3K | 3GB(3 x 1GB) | SS | - | - | 8-8-8-24 | 1.65V-1.85V | ||
| A-DATA | AX3U1600XB2G79-2X(XMP) | 4GB(2 x 2GB) | DS | - | - | 7-9-7-21 | 1.55V-1.75V | - | - |
| A-DATA | AM2U16BC4P2 | 4GB | DS | A-DATA | 3CCD-1509A EL1126T | - | - | - | - |
| A-DATA | AX3U1600GC4G9-2G(XMP) | 8GB(2 x 4GB) | DS | - | - | 9-9-9-24 | 1.55V-1.75V | - | - |
| A-DATA | AX3U1600XC4G79-2X(XMP) | 8GB(2 x 4GB) | DS | - | - | 7-9-7-21 | 1.55V-1.75V | - | - |
| CORSAIR | TR3X3G1600C8D(XMP) | 3GB(3 x 1GB) | SS | - | - | 8-8-8-24 | 1.65V | - | - |
| CORSAIR | CMD12GX3M6A1600C8(XMP) | 12GB(6x2GB) | DS | - | - | 8-8-8-24 | 1.65V | - | - |
| CORSAIR | CMZ32GX3M4X1600C10(XMP) | 32GB(8GBx4) | DS | - | - | 10-10-10-27 | 1.50V | - | - |
| CORSAIR | CMP4GX3M2A1600C8(XMP) | 4GB(2 x 2GB) | DS | - | - | 8-8-8-24 | 1.65V | - | |
| CORSAIR | CMP4GX3M2A1600C9(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | 1.65V | - | - |
| CORSAIR | CMP4GX3M2C1600C7(XMP) | 4GB(2 x 2GB) | DS | - | - | 7-8-7-20 | 1.65V | - | - |
| CORSAIR | CMX4GX3M2A1600C9(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | 1.65V | - | - |
| CORSAIR | CMX4GX3M2A1600C9(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | 1.65V | - | |
| CORSAIR | TR3X6G1600C8 G(XMP) | 6GB(3 x 2GB) | DS | - | - | 8-8-8-24 | 1.65V | - | - |
| CORSAIR | TR3X6G1600C8D G(XMP) | 6GB(3 x 2GB) | DS | - | - | 8-8-8-24 | 1.65V | - | - |
| CORSAIR | TR3X6G1600C9 G(XMP) | 6GB(3 x 2GB) | DS | - | - | 9-9-9-24 | 1.65V | - | - |
| CORSAIR | CMP8GX3M2A1600C9(XMP) | 8GB(2 x 4GB) | DS | - | - | 9-9-9-24 | 1.65V | - | - |
| CORSAIR | CMZ8GX3M2A1600C7R(XMP) | 8GB(2 x 4GB) | DS | - | - | 7-8-7-20 | 1.50V | - | |
| CORSAIR | CMX8GX3M4A1600C9(XMP) | 8GB(4 x 2GB) | DS | - | - | 9-9-9-24 | 1.65V | - | - |
| Crucial | BL25664BN1608.16FF(XMP) | 6GB(3 x 2GB) | DS | - | - | - | - | - | - |
| 供应商型号容量 | SS/DS | 芯片厂牌 | 芯片型号时序电压 | 内存支持插槽(选配)A*B* | ||||
| G.SKILL F3-12800CL9D-2GBNQ(XMP) 2GB(2 x 1GB) SS--9-9-9-24 1.5V··· | ||||||||
| G.SKILL F3-12800CL7D-4GBRH(XMP) 4GB(2 x 2GB) SS--7-7-7-24 1.6V··· | ||||||||
| G.SKILL F3-12800CL7D-4GBECO(XMP) | 4GB(2 x 2GB) | DS | - | - | 7-7-8-24 | XMP 1.35V | · · | |
| G.SKILL F3-12800CL7D-4GBRM(XMP) | 4GB(2 x 2GB) | DS | - | - | 7-8-7-24 1.6V | · · | ||
| G.SKILL F3-12800CL8D-4GBRM(XMP) | 4GB(2 x 2GB) | DS | - | - | 8-8-8-24 | 1.60V | · | |
| G.SKILL F3-12800CL9D-4GBECO(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | XMP 1.35V | · · | |
| G.SKILL F3-12800CL9D-4GBRL(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-24 | 1.5V | · · | |
| G.SKILL F3-12800CL9T-6GBNQ(XMP) | 6GB(3 x 2GB) | DS | - | - | 9-9-9-24 | 1.5V~1.6V | · · | |
| G.SKILL F3-12800CL7D-8GBRH(XMP) | 8GB(2 x 4GB) | DS | - | - | 7-8-7-24 | 1.6V | · · | |
| G.SKILL F3-12800CL8D-8GBECO(XMP) | 8GB(2 x 4GB) | DS | - | - | 8-8-8-24 | XMP 1.35V | · | |
| G.SKILL F3-12800CL9D-8GBRL(XMP) | 8GB(2 x 4GB) | DS | - | - | 9-9-9-24 | 1.5V | · · | |
| GEIL GET316GB1600C9QC(XMP) 16GB (4x 4GB) DS - -9-9-9-28 1.6V | ||||||||
| GEIL GV34GB1600C8DC(XMP) | 2GB | DS | - | - | 8-8-8-28 | 1.6V | · | |
| HYNIX HMT351U6CFR8C-PB | 4GB | DS | HYNIX | H5TQ2G83CFR PBC | - | - | · | |
| KINGMAX FLGD45F-B8MF7 MAEH(XMP) | 1GB | SS | - | - | 7 | - | · · | |
| KINGMAX FLGE85F-B8KJ9A FEIS(XMP) | 2GB | DS | - | - | - | - | · · | |
| KINGMAX FLGE85F-B8MF7 MEEH(XMP) | 2GB | DS | - | - | 7 | - | · · | |
| KINGSTON KHX1600C9D3P1K2/4G | 4GB(2 x 2GB) | SS | - | - | - | 1.5V | · · | |
| KINGSTON KHX1600C9D3K3/12GX(XMP) | 12GB (3x4GB) | DS | - | - | 9-9-9-27 | 1.65V | · · | |
| KINGSTON KHX1600C9D3T1BK3/12GX(XMP) | 12GB (3x4GB) | DS | - | - | 9-9-9-27 | 1.65V | · · | |
| KINGSTON KHX1600C9D3K4/16GX(XMP) 16GB (4GB x4) DS - - | - | 1.65V | · · | |||||
| KINGSTON KHX1600C9AD3/2G | 2GB | DS | - | - | - | 1.65V | · · | |
| KINGSTON KVR1600D3N11/2G-ES | 2GB | DS | KTC | D1288JPNDPLD9U | 11-11-11-28 | 1.35V-1.5V | · · | |
| KINGSTON KHX1600C7D3K2/4GX(XMP) | 4GB (2x 2GB) | DS | - | - | - | 1.65V | · · | |
| KINGSTON KHX1600C8D3K2/4GX(XMP) | 4GB (2 x 2GB) | DS | - | - | 8 | 1.65V | · · | |
| KINGSTON KHX1600C8D3T1K2/4GX(XMP) | 4GB (2 x 2GB) | DS | - | - | 8 | 1.65V | · · | |
| KINGSTON KHX1600C9D3K2/4GX(XMP) | 4GB (2 x 2GB) | DS | - | - | 9 | 1.65V | · · | |
| KINGSTON KHX1600C9D3LK2/4GX(XMP) | 4GB (2 x 2GB) | DS | - | - | 9 | XMP 1.35V | · | |
| KINGSTON KHX1600C9D3X2K2/4GX(XMP) | 4GB (2 x 2GB) | DS | - | - | 9-9-9-27 | 1.65V | · · | |
| KINGSTON KHX1600C9D3T1K3/6GX(XMP) | 6GB (3x 2GB) | DS | - | - | - | 1.65V | · · | |
| KINGSTON KHX1600C9D3K3/6GX(XMP) | 6GB(3x 2GB) | DS | - | - | 9 | 1.65V | · · | |
| KINGSTON KHX1600C9D3T1BK3/6GX(XMP) | 6GB(3x 2GB) | DS | - | - | 9-9-9-27 | 1.65V | · · | |
| KINGSTON KHX1600C9D3K2/8GX(XMP) | 8GB(2x 4GB) | DS | - | - | 9-9-9-27 | 1.65V | · · | |
| KINGSTON KHX1600C9D3P1K2/8G | 8GB(2x 4GB) | DS | - | - | - | 1.5V | · · | |
| Super Talent WA160UX6G9 | 6GB(3x 2GB) | DS | - | - | 9 | - | · · | |
| Transcend JM1600KLN-8GK | 8GB(4GBx2) | DS | Transcend | TK483PCW3 | - | - | - | · · |
| AMD AE32G1609U1-U | 2GB | SS | - | 23EY4587MB6H11503M | 9-9-9-24 | 1.5V | · · | |
| AMD AE34G1609U2-U | 4GB | DS | AMD | 23EY4587MB6H11503M | 9-9-9-24 | 1.5V | · · | |
| Asint SLZ302G08-EGN1C | 4GB | SS | Asint | SLZ302G08-GN1C | - | - | · | |
| Asint SLZ3128M8-EGJ1D(XMP) | 2GB | DS | Asint | 3128M8-GJ1D | 9-9-9-24 | 1.6V | · | |
| Asint SLA302G08-EGG1C(XMP) | 4GB | DS | Asint | 302G08-GG1C | - | - | - | · |
| Asint SLA302G08-EGJ1C(XMP) | 4GB | DS | Asint | 302G08-GJ1C | - | - | - | · |
| ASint SLA302G08-EGN1C | 4GB | DS | Asint | SLA302G08-GN1C | - | - | · | |
| ASint SLB304G08-EGN1B | 8GB | DS | Asint | SLB304G08-GN1B | - | - | · · | |
| Elixir M2P2G64CB8HC9N-DG(XMP) | 2GB | DS | - | - | - | - | · · | |
| Mushkin 998659(XMP) | 6GB(3x 2GB) | DS | - | - | 9-9-9-24 | - | · · | |
| Mushkin 998659(XMP) | 6GB(3x 2GB) | DS | - | - | 9-9-9-24 | 1.5~1.6V | · · | |
| PATRIOT PGD316G1600ELK(XMP) | 32GB(8GBx4) | DS | - | - | 9-9-9-24 | 1.65V | · · | |
| PATRIOT PQS34G1600LLKA | 4GB(2x 2GB) | DS | - | - | 7-7-7-20 | 1.7V | · · | |
| SanMax SMD-4G68HP-16KZ | 4GB | DS | HYNIX | H5TQ2G83BFR PBC | - | - | · | |
| Silicon Power SP002GBLTU160V02(XMP) | 2GB | SS | S-POWER | 20YT5NG-1201 | - | - | · | |
| Silicon Power SP004GBLTU160V02(XMP) | 4GB | DS | S-POWER | 20YT5NG-1201 | - | - | · · | |
(下页继续)
DDR3-1866MHz
| 供应商 | 型号 | 容量 | SS/DS | 芯片厂牌 | 芯片型号 | 时序 | 电压 | 内存支持插槽(选配)A* B* | ||
| A-DATA | AX3U1866PB2G8-DP2(XMP) | 2GB DS | - | - | 8-8-8-24 | 1.55V-1.75V | ||||
| CORSAIR CMT4GX3M2A1866C9(XMP) 4GB(2 x 2GB) DS - - 9-9-9-24 1.65V · · | ||||||||||
| CORSAIR CMT6GX3MA1866C9(XMP) 6GB(3 x 2GB) DS - - 9-9-9-24 1.65V · · | ||||||||||
| CORSAIR CMZ8GX3M2A1866C9(XMP) 8GB(2 x 4GB) DS - - 9-10-9-27 1.50V · · | ||||||||||
| G.SKILL | F3-14900CL9Q-16GBZL(XMP1.3) | 16GB ( 4GB x4 ) | DS | - | - | 9-10-9-28 | 1.5V | · · | ||
| G.SKILL | F3-14900CL10Q2-64GBZLD(XMP1.3) | 64GB ( 8GBx 8 ) | DS | - | - | 10-11-10-30 | 1.5V | · · | ||
| G.SKILL | F3-14900CL9D-8GBXL(XMP) | 8GB(2 x 4GB) DS | - | - | 9-10-9-28 | 1.5V | · · | |||
| G.SKILL | F3-14900CL9Q-8GBXL(XMP) | 8GB(2GBx4) | DS | - | - | 9-9-9-24 | 1.6V | · · | ||
| KINGSTON | KHX1866C9D3T1K3/3GX(XMP) | 3GB(3 x 1GB) | SS | - | - | - | 1.65V | · · | ||
| KINGSTON | KHX1866C9D3K4/16GX(XMP) | 16GB ( 4GB x4 ) | DS | - | - | - | 1.65V | · · | ||
| KINGSTON | KHX1866C9D3T1K3/6GX(XMP) | 6GB(3 x 2GB) | DS | - | - | - | 1.65V | · · | ||
| KINGSTON | KHX1866C11D3P1K2/8G | 8GB ( 4GB x 2) | DS | - | - | - | 1.5V | · · | ||
DDR3-2000MHz
| 供应商 | 型号 | 容量 | SS/DS | 芯片厂牌 | 芯片型号 | 时序 | 电压 | 内存支持插槽(选配) | |
| A* | B* | ||||||||
| Apacer | 78.AAGD5.9KD(XMP) | 6GB (3 x 2GB) | DS | - | - | 9-9-9-27 | 1.65V | - | - |
| CORSAIR | CMZ4GX3M2A2000C10(XMP) | 4GB (2 x 2GB) | SS | - | - | 10-10-10-27 | 1.50V | - | - |
| CORSAIR | CMT6GX3M3A2000C8(XMP) | 6GB (3 x 2GB) | DS | - | - | 8-9-8-24 | 1.65V | - | - |
| G.SKILL F3-16000CL9D-4GBFLS(XMP) | 4GB (2 x 2GB) | DS | - | - | 9-9-9-24 | 1.65V | - | - | |
| G.SKILL F3-16000CL9D-4GBTD(XMP) | 4GB (2 x 2GB) | DS | - | - | 9-9-9-27 | 1.65V | - | - | |
| G.SKILL F3-16000CL6T-6GBPIS(XMP) | 6GB (3x 2GB) | DS | - | - | 6-9-6-24 | 1.65V | - | - | |
| GEIL | GUP34GB2000C9DC(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-28 | 1.65V | - | - |
| KINGSTON | KHX2000C9AD3T1K2/4GX(XMP) | 4GB (2x 2GB) | DS | - | - | - | 1.65V | - | - |
| KINGSTON | KHX2000C9AD3W1K2/4GX(XMP) | 4GB (2x 2GB) | DS | - | - | - | 1.65V | - | - |
| KINGSTON | KHX2000C9AD3T1K2/4GX(XMP) | 4GB(2 x 2GB) | DS | - | - | 9 | 1.65V | - | - |
| KINGSTON | KHX2000C9AD3W1K3/6GX(XMP) | 6GB (3x 2GB) | DS | - | - | - | 1.65V | - | - |
| KINGSTON | KHX2000C9AD3T1K3/6GX(XMP) | 6GB (3x 2GB) | DS | - | - | - | 1.65V | - | - |
| Transcend | TX2000KLN-8GK(XMP) | 8GB(2 x 4GB) | DS | - | - | - | 1.6V | - | - |
| PATRIOT PVT36G2000LLK | 6GB (3x2GB) | DS | - | - | 8-8-8-24 1.65V | ||||
| Asint | SLA302G08-ML2HB(XMP) | 4GB | DS | HYNIX | H5TQ2G83BFR H9C | - | - | - | - |
DDR3-2133MHz
| 供应商型号 | 容量 | SS/DS | 芯片厂牌 | 芯片型号 | 时序 | 电压 | 内存支持插槽(选配)A* B* | |||
| A-DATA | AX3U2133GC2G9B-DG2(XMP) | 2GB | SS | - | - | 9-11-9-27 | 1.55~1.75V | · | · | |
| CORSAIR | CMT16GX3M4X2133C9(XMP 1.3) | 16GB (4GB x4) | DS | - | - | 9-11-10-27 | 1.50V | · | · | |
| CORSAIR | CMT4GX3M2A2133C9(XMP) | 4GB(2x 2GB) | DS | - | - | 9-10-9-24 | 1.65V | · | · | |
| CORSAIR | CMT4GX3M2B2133C9(XMP) | 4GB(2x 2GB) | DS | - | - | 9-10-9-27 | 1.50V | · | · | |
| CORSAIR | CMT8GX3M2B2133C9(XMP) | 8GB (4GB x 2) | DS | - | - | 9-11-9-27 | 1.50V | · | · | |
| G.SKILL | F3-17000CL9Q-16GBZH(XMP1.3) | 16GB (4GB x4) | DS | - | - | 9-11-10-28 | 1.65V | · | · | |
| GEIL | GE34GB2133C9DC(XMP) | 2GB | DS | - | - | 9-9-9-28 | 1.65V | · | · | |
| GEIL | GU34GB2133C9DC(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-9-9-28 | 1.65V | · | · | |
| KINGSTON | KHX2133C9AD3T1K2/4GX(XMP) | 4GB (2x 2GB) | DS | - | - | - | 1.65V | · | · | |
| KINGSTON | KHX2133C9AD3X2K2/4GX(XMP) | 4GB(2 x 2GB) | DS | - | - | 9-11-9-27 | 1.65V | · | · | |
| KINGSTON | KHX2133C9AD3T1K4/8GX(XMP) | 8GB(4 x 2GB) | DS | - | - | 9-11-9-27 | 1.65V | · | · | |
| KINGSTON | KHX2133C9AD3T1FK4/8GX(XMP) | 8GB(4x 2GB) | DS | - | - | - | 1.65V | · | · | |
(下页继续)
DDR3-2200MHz
| 供应商型号容量 | SS/ DS | 芯片厂 牌 | 芯片 型号 | 时序电压 | 内存支持插槽(选配) A*B* | |||
| G.SKILL F3-17600CL8D-4GBPS(XMP) 4GB(2 x 2GB) DS -- 8-8-8-24 1.65V | ||||||||
| GEIL GET34GB2200C9DC(XMP) 2GB DS -- 9-10-9-28 1.65V | .. | |||||||
| GEIL | GET38GB2200C9ADC(XMP) | 4GB | DS | - | - | 9-11-9-28 | 1.65V | · |
| KINGMAX | FLKE85F-B8KJAA-FEIS(XMP) | 2GB | DS | - | - | - | - | · |
| KINGMAX | FLKE85F-B8KHA EEIH(XMP) | 4GB(2 x 2GB) | DS | - | - | - | 1.5V-1.7V | |
| KINGMAX | FLKE85F-B8KJA FEIH(XMP) | 4GB(2 x 2GB) | DS | - | - | - | 1.5V-1.7V | · |
DDR3-2250MHz
| 供应商型号 | 容量 | SS/ DS | 芯片厂牌 | 芯片型号 | 时序 | 电压 | 内存支持插槽(选配)A*B* |
| KINGSTON | KHX2250C9D3T1K2/4GX(XMP) | 4GB(2×2GB) | DS | - | - | - | 1.65V |
DDR3-2400MHz
| 供应商型号 | 容量 | SS/DS | 芯片 厂牌 | 芯片 型号 | 时序 | 电压 | 内存支持插槽 (选配) | |||
| A* | B* | |||||||||
| CORSAIR | CMGTX8(XMP) | 8GB (2GBx 4) | SS | - | - | 10-12-10-27 | 1.65V | · | · | |
| G.SKILL F3-19200CL11Q-16GBZHD(XMP1.3) | 16GB (4GB x4) | DS | - | - | 11-11-11-31 | 1.65V | · | · | ||
| G.SKILL | F3-19200CL9D-4GBPIS(XMP) | 4GB(2x 2GB) | DS | - | - | 9-11-9-28 | 1.65V | · | · | |
| GEIL | GET34GB2400C9DC(XMP) | 2GB | DS | - | - | 9-11-9-27 | 1.65V | · | · | |
| KINGMAX | FLLE88F-C8KKAA HAIS(XMP) | 2GB | SS | - | - | 10-11-10-30 | 1.8V | · | · | |
| Transcend | TX2400KLU-4GK(427652)(XMP) | 4GB(2 x 2GB) | SS | - | - | - | 1.65V | · | · | |
| Transcend | TX2400KLU-4GK (381850)(XMP) | 4GB(2x 2GB) | SS | - | - | 9 | 1.65V | · | · | |
| Transcend | TX2400KLU-4GK(374243)(XMP) | 4GB(2x 2GB) | DS | - | - | 9 | 1.65V | · | · | |
| PATRIOT | PVV34G2400C9K(XMP) | 4GB(2x 2GB) | DS | - | - | 9-11-9-27 | 1.65V | · | · | |

SS-单面颗粒内存条,DS-双面颗粒内存条
- A*: 支持安装一根内存条在任一插槽,作为单通道设置。
- B*: 支持安装两根内存条在蓝色插槽,作为一对双通道内存设置。

请访问华硕官网 http://www.asus.com.cn 获取更多内存信息。
安装/取出内存条或其他的系统元件之前,请先暂时拔出电脑的电源适配器。如此可避免一些会对主板或元件造成严重损坏的情况发生。
请依照下面步骤安装内存条:
- 先将内存条插槽一端的白色固定卡扣扳开。
- 将内存条的金手指对齐内存条插槽的沟槽,并且在方向上要注意金手指的缺口要对准插槽的凸起点。

DDR3 内存条金手指部分均有缺口设计,因此只能以一个固定方向安装到内存条插中。请勿强制插入以免损及内存条。


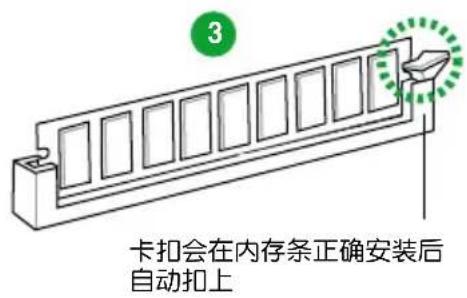

内存条缺口 1 2 槽 向外扳开插槽两端的卡扣 插槽凸起点- 最后缓缓将内存条插入插槽中,若无错误,插槽一端的白色卡扣会因内存条安装而自动扣到内存条一侧的凹孔中。

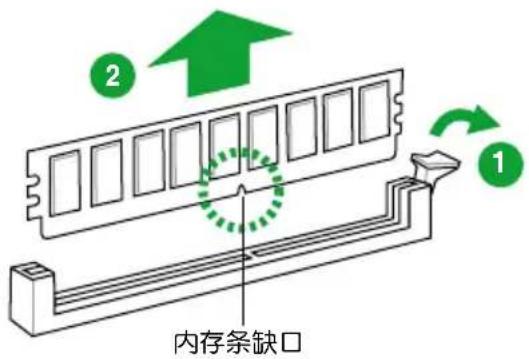

请依照以下步骤取出内存条:
- 同时压下内存条插槽一端白色的固定卡扣以松开内存条。

在压下固定卡扣取出内存条的同时,您可以用手指轻轻地扶住内存条,以免弹出而损及内存条。

考虑到未来会扩展系统性能的可能性,本主板提供了扩展插槽,在接下来的子章节中,将会描述主板上这些扩展插槽的相关信息。

安装/移除任何扩展卡之前,请暂时先将电脑的电源线拔出。如此可免除因电气残留于电脑中而发生的意外状况。
1.5.1 安装扩展卡
请依照下列步骤安装扩展卡:
- 在安装扩展卡之前,请先详读该扩展卡的使用说明,并且要针对该卡作必要的硬件设置变更。
- 松开电脑主机的机箱盖并将之取出(如果您的主板已经放置在主机内)。
- 找到一个您想要插入新扩展卡的空置插槽,并以十字螺丝起子松开该插槽位于主机背板的金属挡板的螺丝,最后将金属挡板移出。
- 将扩展卡上的金手指对齐主板上的扩展槽,然后慢慢地插入槽中,并以目视的方法确认扩展卡上的金手指已完全没入扩展槽中。
- 再用刚才松开的螺丝将扩展卡金属挡板锁在电脑主机背板以固定整张卡。
- 将电脑主机的机箱盖装回锁好。
1.5.2 设置扩展卡
在安装好扩展卡之后,接着还须通过软件设置来调整该扩展卡的相关设置。
- 启动电脑,然后更改必要的 BIOS 程序设置。若需要的话,您也可以参阅 “第二章 BIOS 信息” 以获得更多信息。
- 为加入的扩展卡指派一组尚未被系统使用到的 IRQ。
- 为新的扩展卡安装软件驱动程序。

当您将 PCI 扩展卡插在可以共享的扩展插槽时,请注意该扩展卡的驱动程序是否支持 IRQ 共享或者该扩展卡并不需要指派 IRQ。否则会容易因 IRQ 指派不当产生冲突,导致系统不稳定且该扩展卡的功能也无法使用。
1.5.3 PCI Express x1 扩展插槽
本主板支持 PCI Express 2.0 x1 网卡、SCSI 卡和其他与 PCI Express 规格兼容的卡。
1.5.4 PCI Express x16 扩展插槽
本主板内置的 PCI Express 3.0/2.0 x16 插槽支持 PCI Express 3.0/2.0 x16 显卡及其它符合 PCI 规格的功能扩展卡。

仅 Intel 第三代处理器支持 PCIe 3.0 连接速度。
1.6 跳线选择区
在主板上的 CMOS 存储器中记载着正确的时间与系统硬件配置等数据,这些数据并不会因电脑电源的关闭而遗失数据与时间的正确性,因为这个 CMOS 的电源是由主板上的锂电池所供应。

想要清除这些数据,可以依照下列步骤进行:
- 关闭电脑电源,拔掉电源线;
- 将 CLRTC 跳线帽由 [1-2](默认值)改为 [2-3] 约五~十秒钟(此时即清除 CMOS 数据),然后再将跳线帽改回 [1-2];
- 插上电源线,开启电脑电源;
- 当开机步骤正在进行时按着键盘上的
键进入 BIOS 程序画面重新设置 BIOS 数据。

除了清除 CMOS 配置数据之外,请勿将主板上 CLRTC 的跳线帽由默认值的位置移除,因为这么做可能会导致系统开机失败。

- 如果上述步骤不起作用,移除电池并再次移动跳线以清除 CMOS RTC RAM 数据。CMOS 清除完毕后,重新安装电池。
- 如果您是因为超频的缘故导致系统无法正常开机,您无须使用上述的配置数据清除方式来排除问题。建议可以采用 C.P.R(CPU 超不死)功能,只要将系统重新启动 BIOS 即可自动恢复默认值。
1.7 元件与外围设备的连接
1.7.1 后侧面板接口


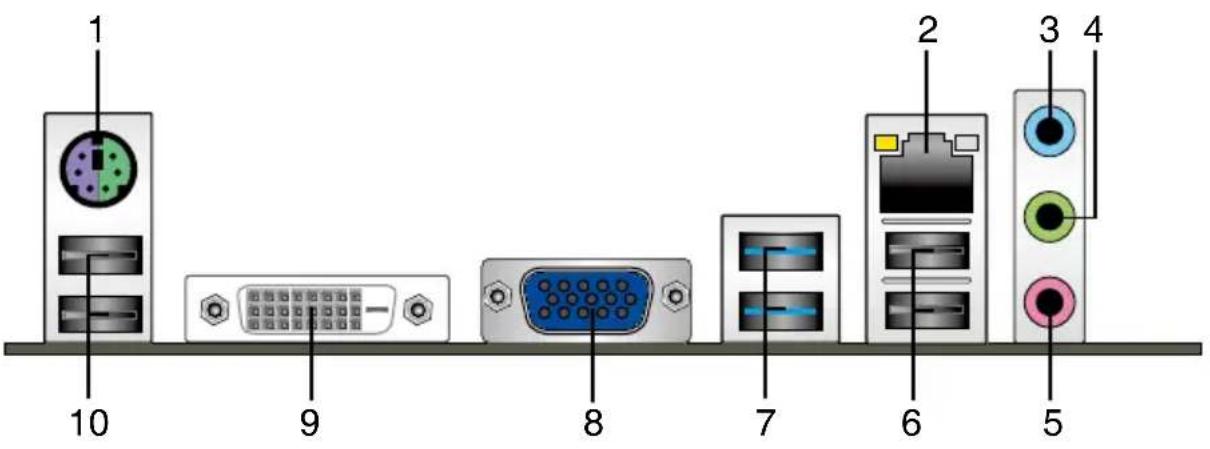

1 10 9 8 7 6 5 2 3 4- PS/2 键盘 / 鼠标两用接口:将 PS/2 键盘 / 鼠标插头连接到此接口。
- RJ-45 网络接口:该接口可经 Gigabit 网线连接至 LAN 网络。请参考下表中各灯的说明。
网络指示灯说明
| Activity/Link 指示灯 速度指示灯 | ||||
| 状态 | 描述 | 状态 | 描述 | |
| 关闭 | 没有连接 | 关闭 | 连接速度 10Mbps | |
| 橘色 | 已连接 | 橘色 | 连接速度 100Mbps | |
| 闪烁 | 数据传输中 | 绿色 | 连接速度 1Gbps | |
ACT/LINK 速度指示灯 指示灯

网络接口
- 音频输入接口(浅蓝色):您可以将磁带、CD、DVD 播放器等的音频输出端连接到此音频输入接头。
- 音频输出接口(草绿色):您可以连接耳机或喇叭等的音频接收设备。在四声道、六声道、八声道的喇叭设置模式时,本接头是作为连接前置主声道喇叭之用。
- 麦克风接口(粉红色):此接头连接至麦克风。

在 2、4、6、8 声道音频设置上,音频输出、音频输入与麦克风接头的功能会随着声道音频设置的改变而改变,如下表所示。
二、四、六或八声道音频设置
| 接口 | 耳机/二声道喇叭输出 | 四声道喇叭输出 | 六声道喇叭输出 | 八声道喇叭输出 |
| 浅蓝色(后面板) | 声音输入端 | 声音输入端 | 声音输入端 | 声音输入端 |
| 草绿色(后面板) | 声音输出端 | 前置喇叭输出 | 前置喇叭输出 | 前置喇叭输出 |
| 粉红色(后面板) | 麦克风输入端 | 麦克风输入端 | 中央/低音喇叭输出 | 中央/低音喇叭输出 |
| 灰色(前面板) | - | - | - | 侧边环绕喇叭输出 |

设置八声道音频输出:
请使用机箱前面板的 HD 音频模块来支持八声道音频输出。
-
USB 2.0 设备接口 1 和 2:这两组 4-pin 通用串行总线(USB)接口可连接到使用 USB 2.0/1.1 接口的硬件设备。
-
USB 2.0 设备接口 3 和 4(仅 P8H61-MX R2.0 支持):这两组 4-pin 通用串行总线(USB)接口可连接到使用 USB 2.0 接口的硬件设备。
USB 3.0 设备接口 1 和 2(仅 P8H61-MX USB3 支持):这两组 9-pin 通用串行总线(USB)接口可连接到使用 USB 3.0 接口的硬件设备。

- 在安装 Windows® 操作系统时,请勿将键盘/鼠标连接到任何 USB 3.0 接口。
- 由于 USB 3.0 控制器限制,USB 3.0 设备仅可在 Windows® 操作系统环境中,且安装了 USB 3.0 驱动程序后才可使用。
- USB 3.0 设备仅可作为数据存储设备使用。
- 强烈建议您将 USB 3.0 设备连接到 USB 3.0 接口,以得到更快的传输速率与更好的性能。
-
VGA 接口:这个 15-pin 接口用来连接 VGA 显示器或其他与 VGA 规格兼容的硬件设备。
-
DVI-D 接口:连接任何 DVI-D 兼容设备。DVI-D 无法将信号转换为 RGB 输出至 CRT 显示器,且不兼容 DVI-I。
-
USB 2.0 设备接口 5 和 6:这两组 4-pin 通用串行总线(USB)接口可连接到使用 USB 2.0/1.1 接口的硬件设备。
1.7.2 内部接口

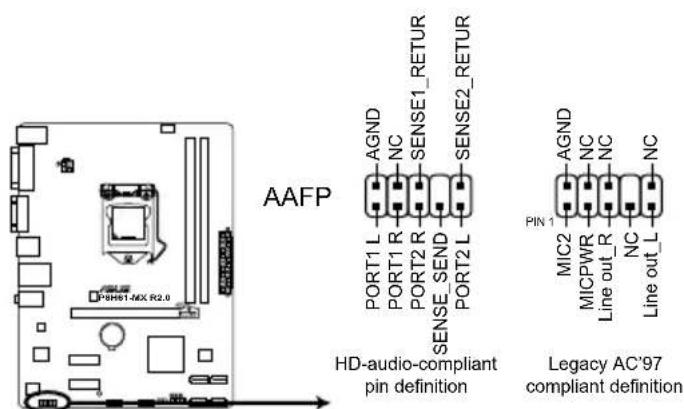

- 前面板音频连接排针(10-1 pin AAFP)
这组音频外接排针供您连接到前面板的音频数据线,除了让您可以轻松地通过主机前面板来控制音频输入/输出等功能,并且支持 AC' 97 或 HD Audio 音频标准。将前面板音频输入/输出模块的数据线的一端连接到这个插槽上。

- 建议您将支持高保真(high definition)音频的前面板音频模块连接到这组排针,如此才能获得高保真音频的功能。
- 默认情况下,本接口设置为 [HD]。若要将高保真音频前面板模块安装至本接针,请将 BIOS 程序中【Front Panel Type】项目设置为 [HD],若要将 AC 97 音频前面板模块安装至本接针,请将此项目设置为 [AC 97]。请参考“2.5.6 内置设备设置(Onboard Device Configuration)”部分的说明。
这些电源插槽用来连接到一个 ATX 电源供应器。电源供应器所提供的连接插头已经过特别设计,只能以一个特定方向插入主板上的电源插槽。找到正确的插入方向后,仅需稳稳地将之套进插槽中即可。
- 请务必连接 4-pin ATX +12V 电源插头,否则可能无法顺利启动电脑。
- 如果您的系统会搭载相当多的外围设备,请使用较高功率的电源以提供足够的设备用电需求。不适用或功率不足的电源,有可能会导致系统不稳定或难以开机。
- 若您不确定系统的最小电源供应需求,请参考华硕官方网站关于“电源瓦数建议值 计算”部分(http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=zh-cn)。
- 中央处理器 / 机箱风扇电源插槽(4-pin CPU_FAN、3-pin CHA_FAN)
将风扇电源接头连接到这两组风扇电源插槽,确定每一条黑线与这些插槽的接地端(GND)相匹配。

千万要记得连接风扇的电源,若系统中缺乏足够的风量来散热,很容易因为主机内部温度逐渐升高而导致死机,甚至更严重者会烧毁主板上的电子元件。注意:这些插槽并不是单纯的排针,不要将跳线帽套在它们的针脚上!

CPU_FAN 插槽支持最大 2A(24 W)风扇电力的 CPU 风扇。
- USB 扩展套件数据线插座(10-1 pin USB78、USB910)
这些 USB 扩展套件数据线插座支持 USB2.0 规格,传输速率最高达 80Mbps,比 USB 1.1(Full Speed)规格的 12Mbps 快 40 倍,可以提供更高速的网络连接、互动式电脑游戏,还可以同时运行高速的外围设备。

USB 2.0 模块需另行购买。
- Intel ^ H61 Serial ATA 3.0Gb/s 设备连接插座(7-pin SATA3G_1-4)
这些插槽支持使用 Serial ATA 3.0Gb/s 数据线连接 Serial ATA 3.0Gb/s 硬盘。

- 若要使用 Serial ATA 设备,请安装 Windows XP Service Pack 3 或以上版本。
- 由于 H61 芯片组限制,仅 Windows® Vista / Windows® 7 操作系统支持 AHCI 模式。在 Windows® XP 系统中请使用 IDE 模式。
- SATA 类型默认设置为 [IDE]。在 Windows XP 系统下无需变更 SATA 类型。
- 要在 BIOS 中设置 SATA 类型,点击【Advanced Mode】>【Advanced】标签页 >【SATA Configuration】>【SATA Mode Selection】。
- 若要使用热插拔与 NCQ 功能,请在 BIOS 中将【SATA Mode Selection】选项设置为 [AHCI]。详情请参考“2.5.3 SATA 设备设置(SATA Configuration)”。

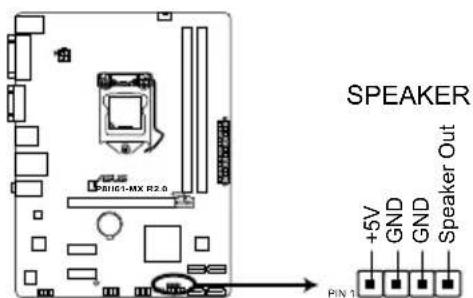

- 喇叭连接插座(4-pin SPEAKER)
此 4-pin 的连接插座用于连接机箱的系统警报喇叭。您可以听到系统的警报声。
- 系统控制面板连接排针(10-1 pin F_PANEL)
这一组连接排针包括了数个连接到电脑主机前面板的功能接针。

- 系统电源指示灯连接排针(2-pin PWR LED)
这组排针可连接到计算机主机面板上的系统电源指示灯。在您启动计算机并且使用计算机的情况下,该指示灯会持续亮着;而当指示灯闪烁时,即表示计算机正处于睡眠模式中。
- 硬盘动作指示灯连接排针(2-pin + HD_LED)
您可以连接此组 HD_LED 接针到计算机主机面板上的硬盘动作指示灯号,如此一旦硬盘有存取动作时,指示灯随即亮起。
- 电脑开关连接排针(2-pin PWR BTN)
这组排针连接到计算机主机面板上控制计算机电源的开关。
- 重启键连接排针(2-pin RESET)
这组两脚位排针连接到计算机主机面板上的 Reset 开关。可以让您不需要关掉计算机电源即可重新开机,尤其在系统死机的时候特别有用。
1.8 软件支持
1.8.1 安装操作系统
本主板完全适用于 Windows® XP / Vista / 7 操作系统。使用最新版本的操作系统并且不定时地升级,是让硬件配置得到最佳工作效率的有效方法。

- 由于主板和外围硬件设备的选项设置繁多,本章仅就软件的安装程序供您参考。您也可以参阅您使用的操作系统说明文件以取得更详尽的信息。
- 在安装驱动程序之前,请先确认您已经安装 Windows® XP Service Pack 3 / Windows® Vista Service Pack 1 或更新版本的操作系统,来获得更好的性能与系统稳定。
1.8.2 驱动程序与应用程序光盘信息
随货附赠的驱动程序与应用程序光盘包括了数个有用的软件和应用程序,将它们安装到系统中可以强化主板的性能。

驱动程序与应用程序光盘的内容若有更新,恕不另行通知。请访问华硕网站(http://www.asus.com.cn)了解更新信息。
运行驱动程序与应用程序光盘
将驱动程序与应用程序光盘放入光驱。若您的系统已启动光盘“自动播放”的功能,那么稍待一会儿光盘会自动显示【特别提醒】菜单。点击【驱动程序】、【应用程序】、【制作磁盘】、【用户手册】与【联系信息】标签页可显示对应的菜单。

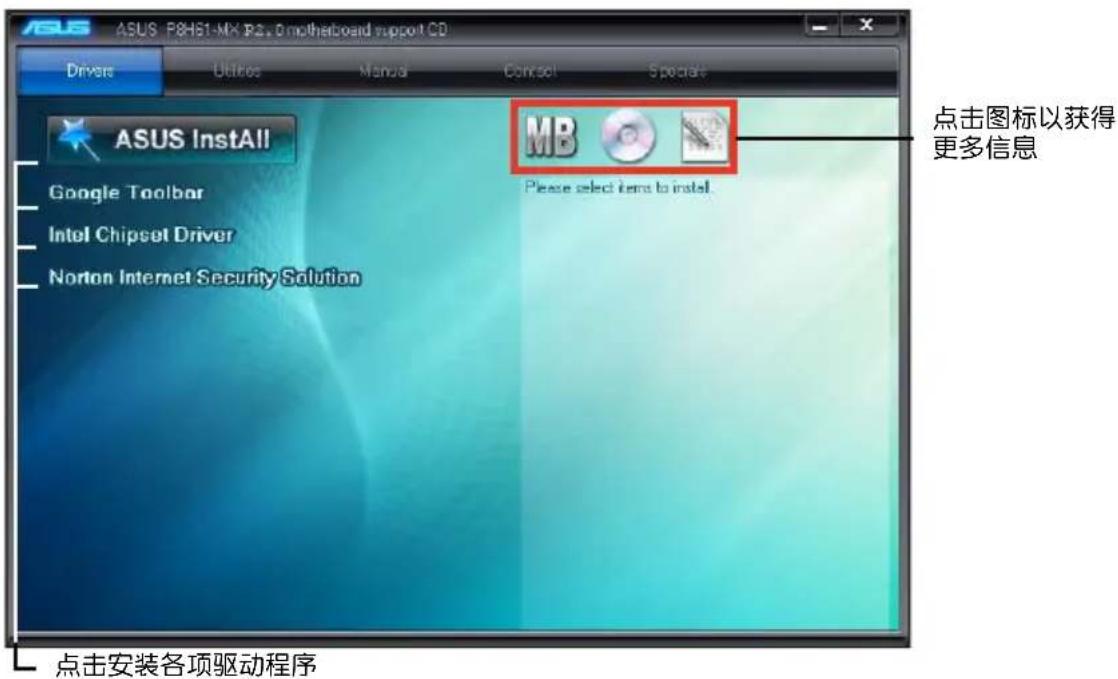

以下画面仅供参考。
如果欢迎窗口并未自动出现,那么您也可以到驱动程序与应用程序光盘中的 BIN 文件夹里直接点击 ASSETUP.EXE 主程序开启菜单窗口。
第二章
BIOS 信息
2.1 管理、更新您的 BIOS 程序

建议您先将主板原始的 BIOS 程序备份到一张 USB 闪存盘中,以备您往后需要再度安装原始的 BIOS 程序。使用华硕在线升级程序来拷贝主板原始的 BIOS 程序。
2.1.1 华硕在线升级程序(ASUS Update Utility)
华硕在线升级程序是一套可以让您在 Windows ^® 操作系统下,用来管理、保存与更新主板 BIOS 文件的应用程序。您可以使用华硕在线升级程序来运行以下功能:

- 在使用华硕在线升级程序之前,请先确认您已经通过内部网络对外连接,或者通过互联网服务供应商(ISP)所提供的连接方式连接到互联网。
- 随主板附赠的驱动程序与应用程序光盘中包含此应用程序。
安装华硕在线升级程序
- 将驱动程序与应用程序光盘放入光驱,会出现【驱动程序】菜单。
- 点击【应用程序】标签,然后点击【Al Suite II】。
- 依据屏幕指示完成操作。

在使用华硕在线升级程序来升级 BIOS 程序之前,请先退出其他所有的 Windows ^® 应用程序。
升级 BIOS 程序
- 点击【开始】>【程序】>【ASUS】>【Al Suite II】>【Al Suite II X.XX.XX】运行 Al Suite II 应用程序。Al Suite II 快速启动栏出现。
- 在快速启动栏中点击【Update】按钮,然后在弹出式菜单中点击【ASUS Update】。华硕在线升级主画面出现。在下拉菜单中选择下列操作之一:
使用网络升级 BIOS 程序
a. 选择【Update BIOS from the Internet】,然后按下【Next】继续。
b. 请选择离您最近的华硕 FTP 站点可避免网络堵塞,或者您也可以直接选择【Auto Select】由系统自行决定。按下【Next】继续。
c. 接着再选择您欲下载的 BIOS 版本。按下【Next】继续。
使用 BIOS 文件升级 BIOS 程序
a. 选择【Update BIOS from a file】,然后按下【Next】继续。
b. 在【打开】的窗口中选择 BIOS 文件的所在位置,然后点击【打开】。
- 最后再依照屏幕画面的指示来完成 BIOS 更新的程序。
2.1.2 使用华硕 EZ Flash 2 升级 BIOS 程序
华硕 EZ Flash 2 程序让您能轻松地升级 BIOS 程序,可以不必再到操作系统模式下运行。

在使用此程序前,请从华硕网站上(http://www.asus.com.cn)下载最新的 BIOS 文件。
请依据以下步骤使用 EZ Flash 2 升级 BIOS:
- 将保存有最新 BIOS 文件的 USB 闪存盘插入 USB 接口。
- 进入 BIOS 设置程序的高级模式(Advanced Mode)画面,来到 “Tool” 菜单并选择 EZ Flash 并按下
键将其开启。
键切换到 “Driver” 区域。 - 按上/下方向键找到保存有最新 BIOS 文件的 USB 闪存盘,然后按下
键。 - 按下
键切换到 “Folder Info” 区域。 - 按上/下方向键找到最新 BIOS 文件,然后按下
键开始更新 BIOS。更新完成后重新启动电脑。

- 本功能仅支持采用 FAT 32/16 格式单一分区的 USB 设备,如 USB 闪存盘。
- 当升级 BIOS 时,请勿关闭或重置系统以避免系统开机失败。
2.1.3 华硕 BIOS Updater
华硕 BIOS Updater 可让您在 DOS 环境下升级 BIOS 文件。本程序也可让您复制现行系统中的 BIOS 文件作为备份,如果在升级 BIOS 过程中遭遇 BIOS 文件损坏或升级失败的情况,可以重新载入这份复制的文件恢复系统状态。

以下画面仅供参考,可能与您所见到的 BIOS 画面有所差异。
升级 BIOS 之前
- 准备好主板的驱动程序与应用程序光盘,及一个 FAT32/16 格式单一分区的 USB 闪存盘。
- 从华硕网站(http://support.asus.com)下载最新的 BIOS 文件和 BIOS Updater 工具程序,并将它们保存于 USB 闪存盘中。

DOS 环境中不支持 NTFS 格式。请勿将 BIOS 文件与 BIOS Updater 工具程序保存于 NTFS 格式的硬盘或 USB 闪存盘中。
- 关闭电脑并移除所有 SATA 硬盘(可选)。
在 DOS 环境中启动系统
- 将保存有最新的 BIOS 文件和 BIOS Updater 工具程序的 USB 闪存盘连接到电脑的 USB 接口。

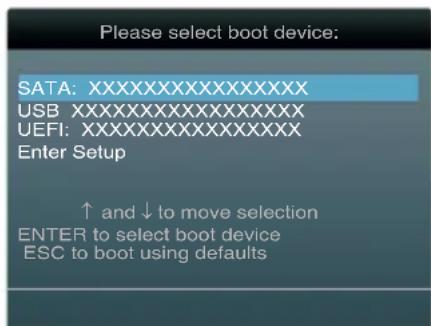

- 启动电脑。当 ASUS 图标出现时,按下
以显示 “BIOS Boot Device Select” 菜单。将驱动程序与应用程序光盘放入光驱,并选择光驱为启动设备。

- 当 “Make Disk” 菜单出现时,按下对应的数字键选择【FreeDOS command prompt】项。
- 在 FreeDOS 提示符后输入 d:并按下
,从 Drive C(光驱)切换为 Drive D(USB 闪存盘)。
Welcome to FreeDOS (http://www.freedos.org)!
C:\>d:
D:\>
升级 BIOS 文件
请依照以下步骤用 BIOS Updater 工具程序升级 BIOS 文件:
- 在 FreeDOS 提示符后输入 bupdater /pc /g 并按下
。
D:\>bupdater /pc /g

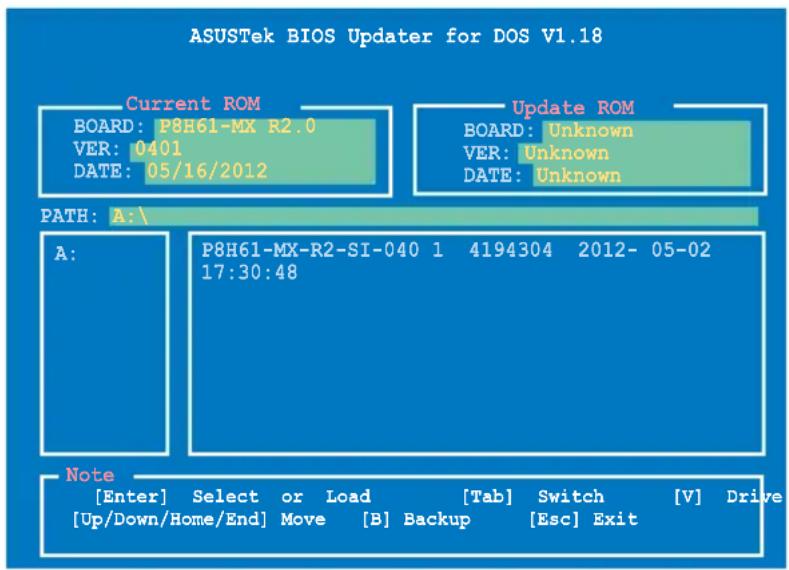

- BIOS Updater 画面出现,如下图。

- 按下

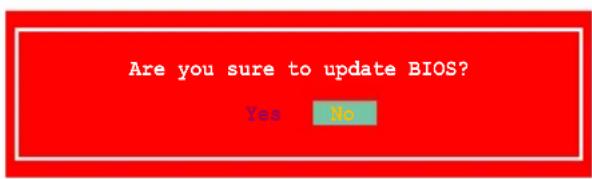

键在各设置栏之间切换,接着用 键来选择 BIOS 文件并按下 。BIOS Updater 会检查您所选择的 BIOS 文件并提示您确认是否要升级 BIOS。

- 选择 [Yes] 并按下
。当 BIOS 升级完毕后,按 退出 BIOS Updater。重新启动您的电脑。

当升级 BIOS 时,请勿关闭或重置系统!若是这么做,将可能导致系统开机失败。

- 对于 BIOS Updater 1.04 或更高版本,当 BIOS 升级完毕后,工具程序会自动回到 DOS 画面。
- BIOS 程序的出厂默认值可让系统运行处于最佳性能。若系统因您改变 BIOS 程序而导致不稳定,请读取出厂默认值来保持系统的稳定。请在 Exit 菜单中选择【Load Optimized Defaults】项目。详细说明请参考“2.9 退出 BIOS 程序”一节。
- 若您之前移除了所有 SATA 硬盘,当 BIOS 升级完成后,请确认将所有 SATA 硬盘重新连接到主板。
2.2 BIOS 程序设置
BIOS 设置程序用于更新或设置 BIOS。BIOS 设置画面中标示了操作功能键与简明的操作说明,帮助您进行系统设置。
在开机时进入 BIOS 设置,您可以依据以下步骤进行:
- 在系统自检(POST)过程中按下
在 POST 过程结束后再进入 BIOS 设置,您可以选择以下任一步骤进行:
- 按下 <Ctrl>+<Alt>+<Del> 键。
- 按下机箱上的
键重新开机。 - 您也可以将电脑关闭然后再重新开机。请在尝试了以上两种方法失败后再选择这一操作。

通过电源键、Reset 键或 键强迫正在运行的系统重新开机会损坏到您的数据或系统,我们建议您正确地关闭正在运行的系统。

- 在本章节的 BIOS 程序画面仅供参考,将可能与您所见到的画面有所差异。
- 请至华硕网站(http://www.asus.com.cn)下载最新的 BIOS 程序文件来获得最新的 BIOS 程序信息。
- 若要使用鼠标控制 BIOS 设置程序,请在主板上连接一个 USB 鼠标。
- 变更任何 BIOS 设置后,若系统变得不稳定,请下载 BIOS 默认设置以确保系统兼容性与稳定性。在“Exit”菜单中选择【Load Optimized Defaults】项目来恢复 BIOS 默认设置。请参阅“2.9 退出 BIOS 程序”一节说明。
- 变更任何 BIOS 设置后,若系统无法启动,尝试清除 CMOS 数据并将主板恢复至默认设置。请参阅“1.6 跳线选择区”一节中关于清除 RTC RAM 的详细说明。
BIOS 菜单画面
BIOS 设置程序有两种使用模式:EZ 模式(EZ Mode)与高级模式(Advanced Mode)。您可以在“Exit”菜单中变更模式,或通过 EZ 模式/高级模式画面中的【Exit/ Advanced Mode】按钮来变更。
EZ 模式(EZ Mode)

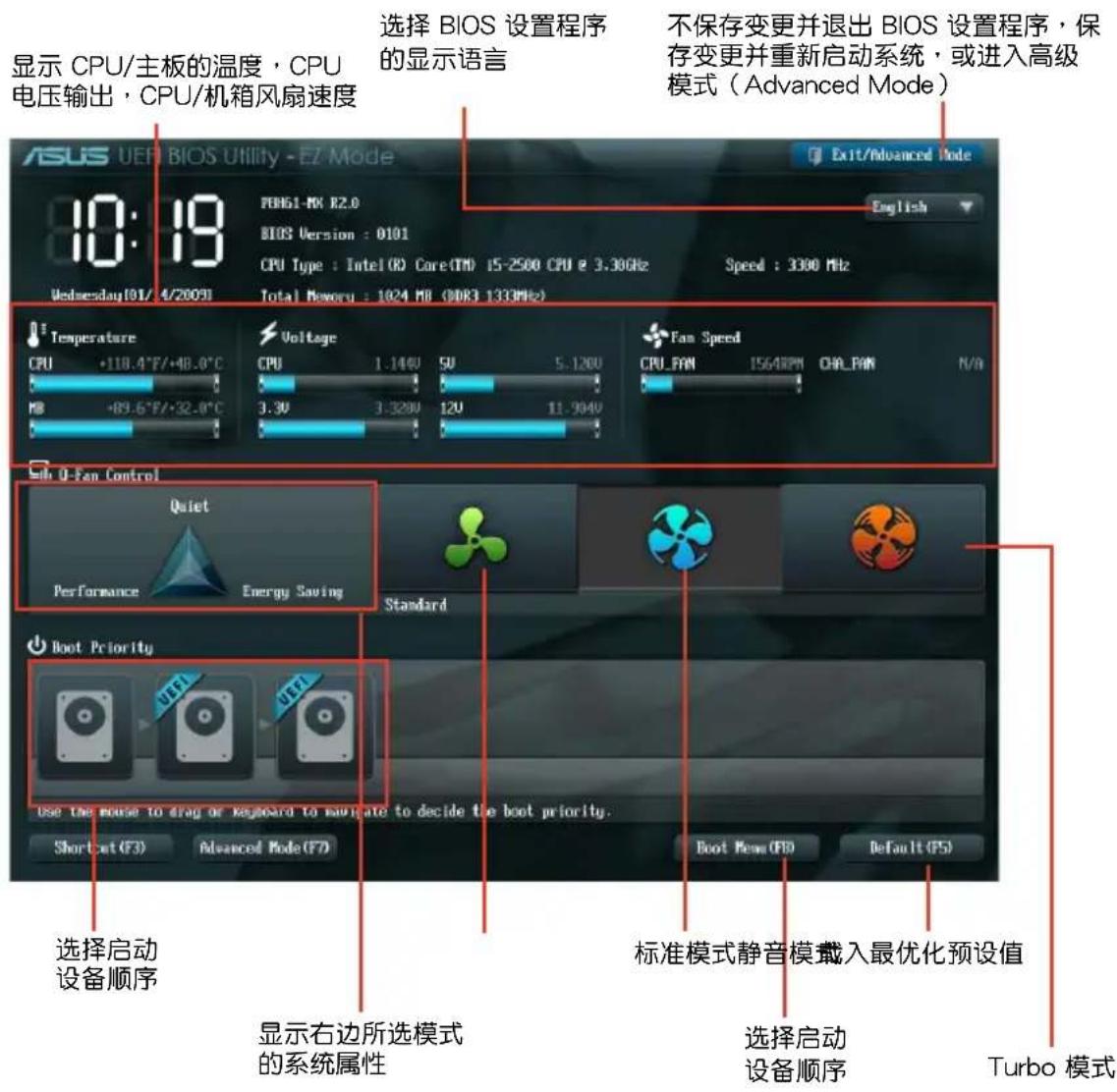

默认情况下,当您进入 BIOS 设置程序后,EZ 模式(EZ Mode)画面就会出现。EZ 模式(EZ Mode)显示基本系统信息概要,并用来选择显示语言、系统性能模式与启动设备顺序。要进入高级模式(Advanced Mode),点击【Exit/Advanced Mode】按钮,然后选择高级模式(Advanced Mode)。

进入 BIOS 设置程序的默认画面可变更。请参考 “2.7 启动菜单(Boot)” 部分【Setup Mode】项目的说明。
- 启动设备项目依据系统中安装的设备而定。
- 只有安装了启动设备后,Boot Menu(F8)按钮才可用。
高级模式(Advanced Mode)
高级模式(Advanced Mode)为有经验的终端用户提供高级的 BIOS 设置项目。以下画面显示了高级模式(Advanced Mode)画面之一。详细设置信息请参考以下部分的说明。

要进入 EZ 模式(EZ Mode),点击【Exit】按钮,然后选择华硕 EZ 模式(EZ Mode)。


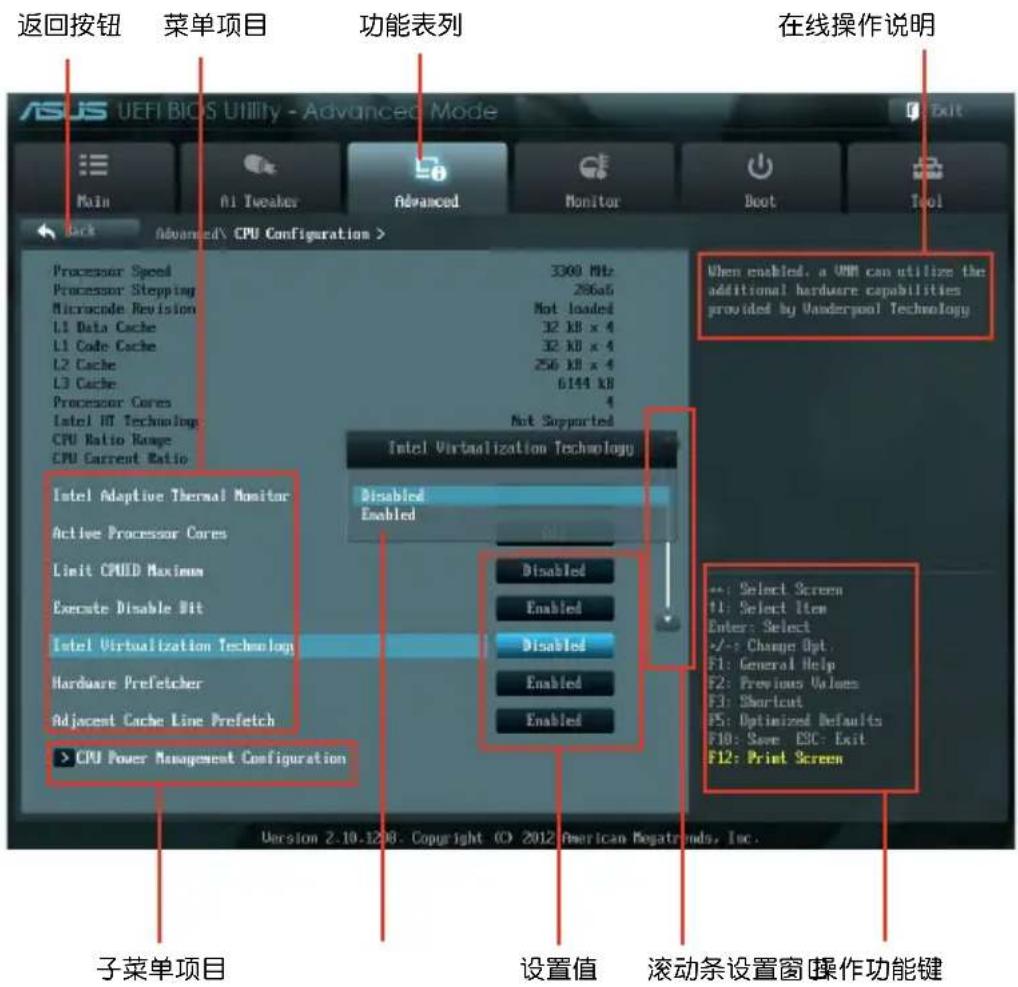

返回按钮 菜单项目 功能表列 在线操作说明 ASUS UEFI BIOS Utility - Advanced Mode Main AI Tweaker Advanced Monitor Boot Tool Back Advanced\ CPU Configuration > Processor Speed 3300 MHz Processor Stepping 286bit Microcode Revision Not loaded L1 Data Cache 32 KB x 4 L1 Code Cache 32 KB x 4 L2 Cache 256 KB x 4 L3 Cache 6144 KB Processor Cores 4 Intel HT Technology Intel Adaptive Thermal Monitor CPU Ratio Range Not Supported CPU Current Ratio Intel Virtualization Technology Disabled Enabled 611 Disabled Enabled Disabled Enabled Enabled Intel Virtualization Technology Hardware Prefetcher Adjacent Cache Line Prefetch > CPU Power Management Configuration When enabled, a UVM can utilize the additional hardware capabilities provided by Vanderpool Technology **: Select Screen F1: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F3: Shortcut F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen 子菜单项目 设置值 滚动条设置窗 操作功能键 Version 2.10-1208. Copyright © 2012 American Megatrends, Inc.功能表列
BIOS 设置程序最上方各菜单功能说明如下:
| Main | 本项目提供系统基本设置 |
| Ai Tweaker | 本项目用于变更超频设置 |
| Advanced | 本项目提供系统高级功能设置 |
| Monitor | 本项目显示系统温度、电源状态,并变更风扇设置 |
| Boot | 本项目提供系统开启设置 |
| Tool | 本项目提供特殊功能设置 |
| Exit | 本项目提供退出 BIOS 设置程序与出厂默认值还原功能 |
菜单项目
在功能表列选定选项时,被选择的功能将会反白,并在菜单项目区域内出现相应的项目。
点击功能表列中的其他项目(例如:Ai Tweaker、Advanced、Monitor、Boot、Tool 与 Exit)会出现该项目不同的选项。
返回按钮
当进入子菜单时,此按钮会出现。按下
子菜单项目
在任何菜单画面中的项目前若有一个大于号(>)则表示此项目有子菜单。要显示子菜单,选择此项目,然后按下
设置窗口
在菜单中选择功能项目,然后按下
滚动条
在菜单画面的右方若出现滚动条,即代表此页选项超过可显示的画面,您可利用上/下方向键或是 PageUp/PageDown 键来切换画面。
操作功能键
在菜单画面的右下方为操作功能键说明,请参照功能键说明来选择及改变各项功能。
在线操作说明
在菜单画面的右上方为目前所选择的作用选项的功能说明,此说明会依选项的不同而自动变更。
设置值
此区域显示菜单项目的设置值。这些项目中,有的功能选项仅为告知用户目前运行状态,并无法更改,此类项目就会以淡灰色显示。而可更改的项目,当您使用方向键移动项目时,被选择的项目以反白显示。
设置值被选择后以反白显示。要改变设置值请选择此项目,并按下
2.3 主菜单(Main)
当您进入 BIOS 设置程序的高级模式(Advanced Mode)时,首先出现的第一个画面即为主菜单。主菜单显示系统信息概要,用来设置系统日期、时间、语言与安全设置。
用来选择 BIOS 语言。设置值有:[Français] [Deutsch] [简体中文] [繁體中文] [日本語] [English]
2.3.2 System Date [Day xx/xx/xxxx]
设置您的系统日期(通常是目前的日期)。
2.3.3 System Time [xx:xx:xx]
设置系统的时间(通常是目前的时间)。
2.3.4 安全性菜单(Security)
本菜单可让您改变系统安全设置。

- 若您忘记设置的 BIOS 密码,可以采用清除 CMOS 实时钟(RTC)存储器。请参阅“1.6 跳线选择区”一节取得更多信息。
- 屏幕上方的【Administrator】或【User Password】项目显示为默认值[Not Installed]。设置密码后,这些项目显示为[Installed]。
管理员密码(Administrator Password)
若您已经设置了一个管理员密码,建议您输入管理员密码来进入系统。否则,您只能看到或变更 BIOS 设置程序中的部分内容。
请依照以下步骤设置系统管理员密码:
- 选择【Administrator Password】项目并按下
。 - 在 “Create New Password” 窗口出现时,输入欲设置的密码,输入完成按下
。 - 在弹出的确认窗口中再一次输入密码以确认密码正确。
请依照以下步骤变更系统管理员密码:
- 选择【Administrator Password】项目并按下
。 - 在 “Enter Current Password” 窗口出现时,输入现在的密码,输入完成按下
。 - 在 “Create New Password” 窗口出现时,输入欲设置的新密码,输入完成按下
。 - 在弹出的确认窗口中再一次输入密码以确认密码正确。
若要清除管理员密码,请依据变更管理员密码相同步骤操作,但在确认窗口出现时直接按下
用户密码(User Password)
若您已经设置了一个用户密码,您必须输入用户密码进入系统。屏幕顶部的【User Password】项目显示为默认值 [Not Installed]。设置密码后,此项目会显示为[Installed]。
请依照以下步骤设置用户密码:
- 选择【User Password】项目并按下
。 - 在 “Create New Password” 窗口出现时,输入欲设置的密码,输入完成按下
。 - 在弹出的确认窗口中再一次输入密码以确认密码正确。
请依照以下步骤变更用户密码:
- 选择【User Password】项目并按下
。 - 在 “Enter Current Password” 窗口出现时,输入现在的密码,输入完成按下
。 - 在 “Create New Password” 窗口出现时,输入欲设置的新密码,输入完成按下
。 - 在弹出的确认窗口中再一次输入密码以确认密码正确。
若要清除用户密码,请依据变更用户密码相同步骤操作,但在确认窗口出现时直接按下
2.4 Ai Tweaker 菜单(Ai Tweaker)
Ai Tweaker 菜单项目可让您设置超频的相关选项。

注意!在您设置此高级菜单设置时,不正确的设置值将导致系统功能异常。

- 此部分中的设置值依您主板上所安装的 CPU 与内存条型号而定。
- 若主板上安装了 X.M.P. 内存条,【Ai Overclock Tuner】项目将显示在 Ai Tweaker 菜单中。

显示当前 CPU Turbo-Mode 速度。
Target DRAM Speed : xxxxMHz
显示当前内存速度。
2.4.1 Ai Overclock Tuner [Auto]
本项目可以让您设置 CPU 的超频选项来达到您所想要的 CPU 内部频率。请选择以下任一种默认的超频选项:
[Auto] 自动载入系统最佳化设置值。
[X.M.P.] 若您安装支持 eXtreme Memory Profile (X.M.P.) 技术的内存条,请选择此设置值,以优化系统性能。
2.4.2 ASUS MultiCore Enhancement [Enabled]
本项目用来设置 XMP/Manual/User 设置下的内存频率模式,以最大化系统系能。设置值有:[Enabled] [Disabled]
2.4.3 Memory Frequency [Auto]
本项目用来设置内存操作频率。设置值有:[Auto] [DDR3-800MHz] [DDR3-1066MHz] [DDR3-1333MHz] [DDR3-1600MHz] [DDR3-1866MHz] [DDR3-2133MHz] [DDR3-2400MHz]
![ASUS P8H61MX USB3 - Memory Frequency [Auto] - 1](/content/2026/03/487583/images/7273a6d1b2cf7b5eebe7abf98f162c1684364dccba8382f6c9d30eff6f552100.jpg)
内存频率选项依据所安装的 CPU 而定。以上所显示的设置值适用于 Sandy Bridge CPU。
![ASUS P8H61MX USB3 - Memory Frequency [Auto] - 2](/content/2026/03/487583/images/c96d877bf1e7a2a50a404f64459aae92af8f9a81790dc0ac4395f483ca66a65a.jpg)
设置过高的处理器频率将会导致系统的不稳定与硬件损坏,当系统出现不稳定的状况时,建议您使用默认值。
2.4.4 iGPU Max. Frequency [Auto]
[Auto] 依据系统负载优化 iGPU 频率。
[Manual] 输入值为优化的 iGPU 频率。但是频率可能依据系统负载而定。
2.4.5 GPU Boost [OK]
[OK] 选择 [OK] 自动获取最优化的 iGPU 频率。
[Cancel] 选择 [Cancel] 以使用固定的 iGPU 频率。
2.4.6 内存时序控制(DRAM Timing Control)
本菜单中的子项目用来设置内存时序控制功能。您可以使用 <+> 或 <-> 按键来调整设置值。要恢复默认设置,使用键盘输入 [auto],然后按下

变更此菜单中的设置值可能会使系统变得不稳定!当系统出现不稳定的状况时,建议您使用默认值。
2.4.7 处理器电源管理(CPU Power Management)
本菜单中的子项目用来设置 CPU 倍频与功能。
CPU Ratio [Auto]
本项目用来手动调整最大 non-turbo CPU 倍频。请使用 <+> 或 <-> 按键来调整。设置值会随着所安装的处理器而有不同。
本项目用来开启或关闭增强型 Intel® SpeedStep 技术(EIST)。
[Disabled] 关闭此功能。
[Enabled] 由操作系统动态调整处理器电压与核心频率,减少电能消耗与热量产生。
Turbo Mode [Enabled]
本项目只有在您将【Enhanced Intel SpeedSetup Technology】项目设置为[Enabled]时才会出现。
[Enabled] 允许处理器核心以快于规格中标示的速度运行。
[Disabled] 关闭此功能。

以下五个项目仅在【Enhanced Intel SpeedSetup Technology】与【Turbo Mode】项目都设为 [Enabled] 时才会出现。
使用 +/- 调整设置值。
使用 +/- 调整设置值。
使用 +/- 调整设置值。
使用 +/- 调整设置值。

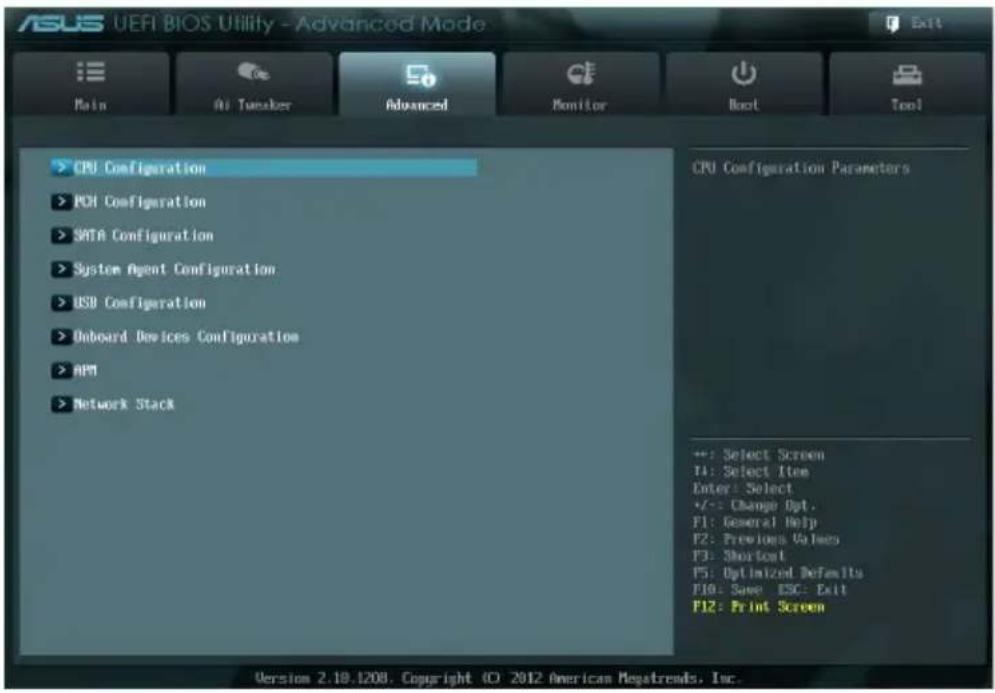

高级菜单可让您改变中央处理器与其他系统设备的细部设置。

注意!在您设置本高级菜单的设置时,不正确的数值将导致系统损坏。

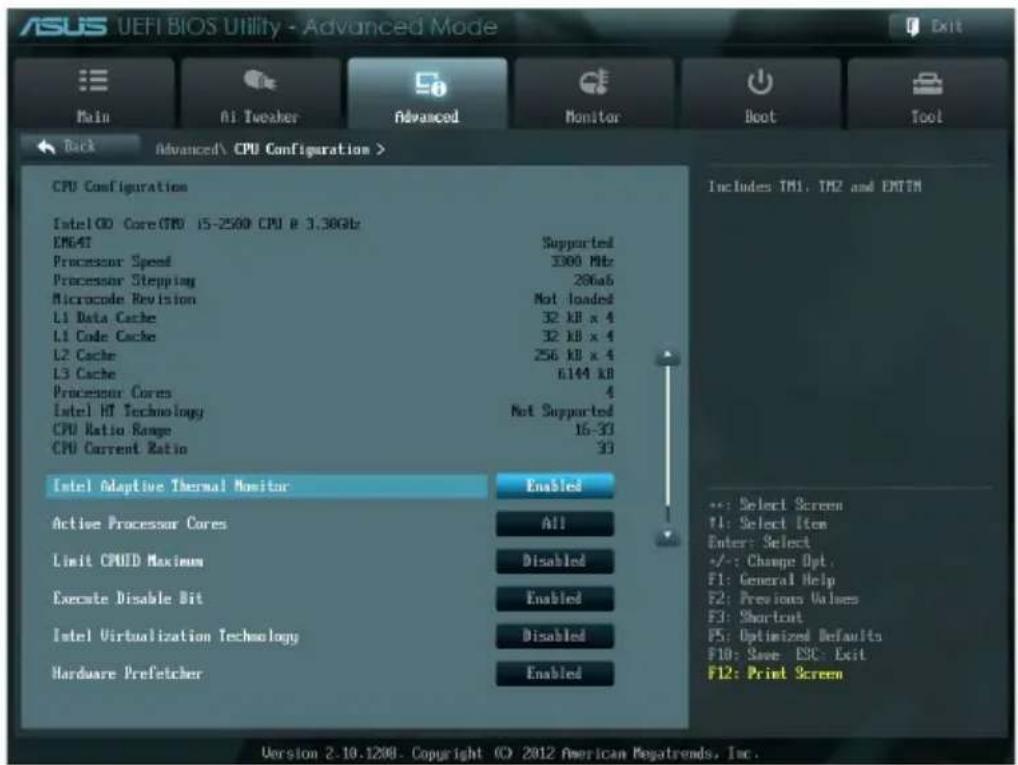

2.5.1 处理器设置(CPU Configuration)
本项目显示 BIOS 自动侦测的中央处理器各项信息。

子菜单中显示的项目依据所安装的 CPU型号而有所不同。

[Enabled] 使过热的 CPU 降低时钟速度以降温。
[Disabled] 关闭 CPU 热量监控功能。
Active Processor Cores [All]
本项目用来选择每个处理器封包中激活的 CPU 核心数。设置值有:[All] [1] [2] [3]
Limit CPUID Maximum [Disabled]
[Enabled] 启动不支持带有扩展 CPUID 功能的中央处理器的 legacy 操作系统。
[Disabled] 关闭此功能。
Execute Disable Bit [Enabled]
[Enabled] 开启 No-Execution Page Protection 技术。
[Disabled] 强迫 XD 功能总是降低至 0。
Intel Virtualization Technology [Disabled]
[Enabled] 让一个平台在独立分区运行多个操作系统与应用程序,让一台电脑系统发挥多个虚拟系统的功能。
[Disabled] 关闭此功能。
Hardware Prefetcher [Enabled]
[Enabled] 本项目可让硬件平台可以同时运行多个操作系统,将一个操作系统虚拟为多个系统。
[Disabled] 关闭此功能。
[Enabled] 让硬件平台运行相邻缓存线预取功能。
[Disabled] 关闭此功能。
CPU Power Management Configuration (CPU 电源管理设置)
CPU Ratio [Auto]
本项目可让您在 CPU 核心频率与 BCLK 频率比值间切换。您可使用 +/- 键来调整数值。此数值范围依 CPU 型号而定。
本项目可让您开启或关闭 Enhanced Intel® SpeedStep Technology(EIST)技术。
[Disabled] CPU 在默认速度下运行。
[Enabled] 由操作系统控制 CPU 速度。
Turbo Mode [Enabled]
本项目只有在您将 Enhanced Intel SpeedStep Technology 项目设置为 [Enabled] 时才会出现,可以让您启动或关闭 Intel® Turbo Mode 技术。
[Enabled] 在特定情况下,允许处理器以比标准频率更快的速度运行。
[Disabled] 关闭此功能。
CPU C1E [Auto]
本项目用来开启或关闭 CPU C1E 报告。
[Enabled] 开启 C1E 支持功能。如想要开启 Enhanced Halt State,则本功能必须开启。
[Disabled] 关闭此功能。
CPU C3 Report[Auto]
本项目可让您开启或关闭 CPU C3 报告给操作系统。
CPU C6 Report[Auto]
本项目可让您开启或关闭 CPU C6 报告给操作系统。
2.5.2 PCH 设置(PCH Configuration)
High Precision Timer [Enabled]
本项目用来开启或关闭高精确事件计时器。设置值有:[Enabled] [Disabled]
只有当【Intel(R) Rapid Start Technology】项目设为 [Enabled] 时以下项目才会出现。
本项目用来开启或关闭 S3 RTC 唤醒中的 iFFS 请求。设置值有:Enabled] [Disabled]
本项目用来开启或关闭 Active Page Threshold(页保护)支持。设置值有:[Enabled] [Disabled]
只有当【Active Page Threshold Support】项目设为 [Enabled] 时此项目才会出现,用来设置 Active Memory Threshold。当分区容量大于 Active Page Threshold 时,系统将尝试支持 Intel(R) Rapid Start Technology。当此项目设为零(0)时,系统自动检查 S3 唤醒时的分区容量是否足够。使用键盘数字键输入您想要的设置。
Intel(R) Smart Connect Technology [Disabled]
ISCT Configuration [Disabled]
本项目可以让您开启或关闭 ISCT 设置。设置项有:[Enabled] [Disabled]
2.5.3 SATA 设备设置(SATA Configuration)
当您进入 BIOS 设置程序时,程序会自动检测系统已存在的 SATA 设备。若对应接口中没有安装 SATA 设备,则【SATA Port】项目显示为 [Not Present]。
[IDE Mode] 若您要将 Serial ATA 硬盘作为 Parallel ATA 物理存储设备,请设为 [IDE Mode]。
[AHCI Mode] 若您要让 Serial ATA 硬盘使用 AHCI(Advanced Host Controller Interface),请设为 [AHCI Mode]。AHCI 允许内置存储驱动器开启高级 Serial ATA 功能,通过原生命令排序技术来提升工作性能。
[Disabled] 关闭 SATA 功能。

- 由于 H61 芯片组限制,仅 Windows® Vista / Windows® 7 操作系统支持 AHCI 模式。在 Windows® XP 系统中请使用 IDE 模式。
- SATA 类型默认设置为 [IDE Mode]。在 Windows XP 系统下无需变更 SATA 类型。
S.M.A.R.T. Status Check [Enabled]
自动检测、分析、报告技术(SMART Monitoring、Analysis 与 Reporting Technology)是一个监控系统。当您的硬盘出现读取/写入错误时,此功能可让硬盘在开机自检(POST)时报告警报信息。设置值有:[Enabled] [Disabled]
Hot Plug [Disabled]
本项目只有在【SATA Mode】项目设置为 [AHCI] 或 [RAID] 时才会出现。用来启动或关闭支持 SATA 设备热插拔功能。设置值有:[Disabled] [Enabled]
2.5.4 系统代理设置(System Agent Configuration)
[Enabled] 用来开启 4GB 以上内存重定向。
[Disabled] 关闭此功能。
本项目用来选择 IGFX 或 PEG 显卡作为首选显示设备。设置值有:Auto][iGPU][PCIE]
iGPU Memory [Auto]
允许您设置 iGPU 内存容量。设置值有:[Auto] [32M] [64M] [96M] [128M] \~ [448M] [480M] [512M] [1024M]
Render Standby [Enabled]
允许您通过内置显示设备开启或关闭 Render Standby。设置值有:[Disabled][Enabled]
iGPU Multi-Monitor [Disabled]
允许您为外接显卡设备开启或关闭内置显示设备的多显示支持。内置显示设备的内存大小将保持 64MB。设置值有:[Disabled] [Enabled]
2.5.5 USB 设备设置(USB Configuration)
本菜单可让您变更 USB 设备的各项相关设置。

【USB Devices】项目显示自动侦测到的 USB 设备。若无连接任何设备,则会显示 [None]。
[Enabled] 开启 Legacy 操作系统对 USB 设备的支持。
[Disabled] USB 设备只能用于 BIOS 设置程序。
[Auto] 允许系统在启动时侦测当前 USB 设备。若侦测到,USB 控制器 legacy 模式将开启。若未侦测到 USB 设备,legacy USB 支持将关闭。
[Enabled] 开启 Legacy 操作系统对 USB 3.0 设备的支持。
[Disabled] 关闭此功能。
EHCI Hand-off [Disabled]
[Enabled] 开启对不支持 EHCI hand-off 功能的操作系统支持。
[Disabled] 关闭此功能。
2.5.6 内置设备设置(Onboard Devices Configuration)
HD Audio Controller [Enabled]
[Enabled] 开启高保真音频控制器。
[Disabled] 关闭此控制器。

只有当【HD Audio Controller】项目设为 [Enabled] 时以下两个项目才会出现。
依据前面板音频模块支持的音频标准,设置前面板音频接口(AAFP)模式为 legacy AC' 97 或高保真音频。
[HD] 将前面板音频接口(AAFP)模式设置为高保真音频。
[AC97] 将前面板音频接口(AAFP)模式设置为 legacy AC' 97。
Realtek LAN Controller [Enabled]
[Enabled] 开启 Realtek LAN 控制器。
[Disabled] 关闭此控制器。
Realtek PXE OPROM [Disabled]
只有当将之前的项目设置为 [Enabled] 时,此两个项目才会出现,用来开启或关闭 Realtek LAN 控制器的 PXE OptionRom。设置值有:[Enabled] [Disabled]
Asmedia USB 3.0 Controller [Enabled](仅 P8H61-MX USB3 支持)
[Enabled] 开启内置 USB 3.0 控制器。
[Disabled] 关闭控制器。
Asmedia USB 3.0 Battery Charging Support [Disabled](仅 P8H61-MX USB3 支持)
只有当【Asmedia USB 3.0 Controller】项目设置为 [Enabled] 时此项目才会出现。
[Enabled] 开启 Asmedia USB 3.0 充电功能。
[Disabled] 关闭此功能。
2.5.7 高级电源管理设置(APM)
Restore AC Power Loss [Power Off]
[Power On] 当 AC 电源中断之后系统维持开机状态。
[Power Off] 在 AC 电源中断之后系统将进入关闭状态。
[Last State] 将系统设定恢复到电源未中断之前的状态。
Power On By PS/2 Keyboard [Disabled]
[Disabled] 关闭 PS/2 键盘唤醒功能。
[Space Bar] 通过 PS/2 键盘上的空格键唤醒系统。
[Ctrl-Esc] 通过 PS/2 键盘上的
[Power Key] 通过 PS/2 键盘上的电源键唤醒系统。要使用本功能,ATX 电源必须可提供至少 1A 的电流与 +5VSB 的电压。
Power On By PS/2 Mouse [Disabled]
[Disabled] 关闭 PS/2 鼠标唤醒功能。
[Enabled] 开启 PS/2 鼠标唤醒功能。要使用本功能,ATX 电源必须可提供至少 1A 的电流与 +5VSB 的电压。
Power On By PCIE [Disabled]
[Disabled] 关闭 PCIE 设备唤醒功能。
[Enabled] 开启 PCIE 设备唤醒功能。
[Disabled] 关闭实时钟(RTC)唤醒功能。
[Enabled] 若设为 [Enabled],将出现 RTC Alarm Date (Days) 与 Hour/Minute/Second 子项目,您可以自行设置时间让系统自动启动。
2.5.8 网络堆栈(Network Stack)
Network Stack [Disable Link]
本项目用来开启或关闭 UEFI 网络堆栈。设置值有:[Disable Link] [Enable]

只有当【Network Stack】项目设为 [Enable] 时以下两个项目才会出现。
只有当将【Network Stack】项目设置为 [Enabled] 时,此项目才会出现。当本项目设为 [Disabled] 时,将不会建立 IPV4 PXE 开机选项。设置值有:[Disable Link][Enabled]
只有当将【Network Stack】项目设置为 [Enabled] 时,此项目才会出现。当本项目设为 [Disabled] 时,将不会建立 IPV6 PXE 开机选项。设置值有:[Disable Link] [Enabled]
2.6 监控菜单(Monitor)

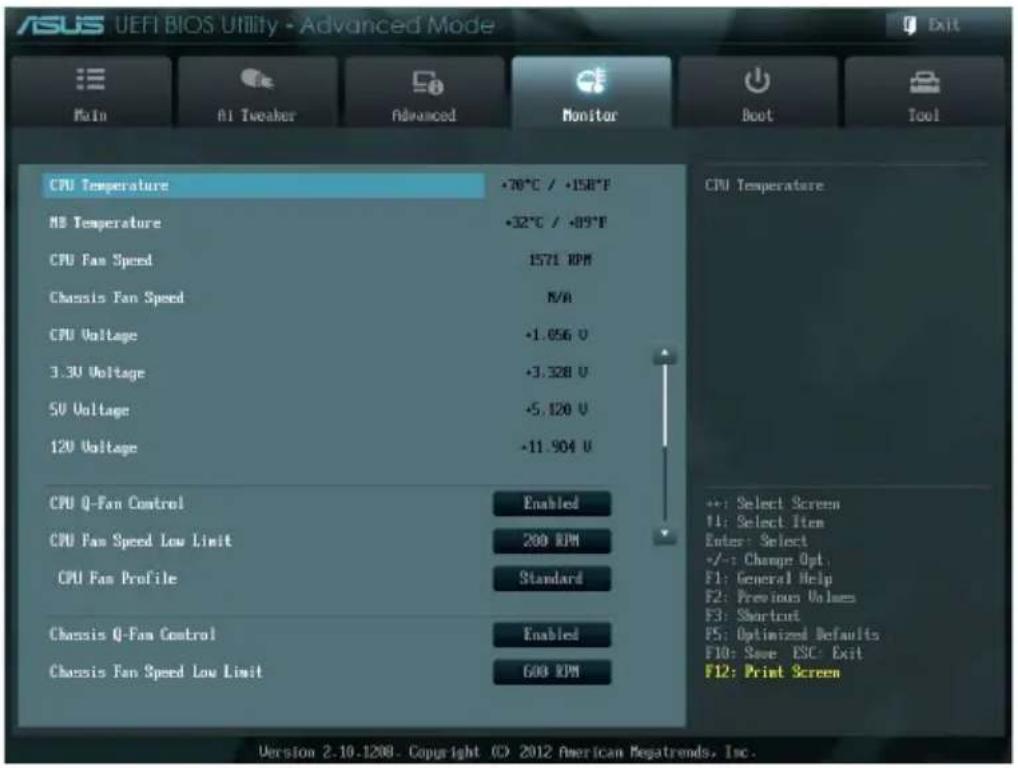

本菜单显示系统温度/电源状态,并可用来变更风扇设置。

本主板具备了中央处理器 / 主板的温度感测器,可自动检测并显示目前处理器的温度。若您不想显示检测到的温度,请选择 [Ignored]。
2.6.2 CPU / Chassis Speed [xxxx RPM] 或 [Ignore] / [N/A]
主板具备中央处理器 / 机箱 风扇转速 RPM(Rotations Per Minute)监控功能。如果主板上没有连接风扇,这里会显示 [N/A]。若您不想显示检测到的速度,请选择 [Ignored]。
2.6.3 CPU Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage
本系列主板具有电压监控的功能,用来确保主板以及 CPU 接受正确的电压准位,以及稳定的电流供应。若您不想检测此项目,请选择 [Ignored]。
[Disabled] 关闭 CPU Q-Fan 控制功能。
[Enabled] 开启 CPU Q-Fan 控制功能。
只有将【CPU Q-Fan Function】项目设为 [Enabled] 时,此下项目才会出现,用来设置 CPU 风扇适当的性能模式。
[Standard] 设置为 [Standard] 让 CPU 风扇根据机箱的温度自动调整。
[Silent] 设置为 [Silent] 将 CPU 风扇速度调整到最低,并拥有最安静的运行环境。
[Turbo] 设置为 [Turbo] 来获得 CPU 风扇的最大转速。
[Manual] 设置为 [Manual] 指定具体的风扇速度控制参数。

只有将【CPU Fan Profile】项目设为 [Manual] 时,以下项目才会出现。
使用 <+> / <-> 键调整 CPU 温度上限。设置值范围从 20℃ 到 75℃。
使用 +/- 键调整 CPU 风扇最大转速。设置值范围从 20% 到 100%。当 CPU 温度达到上限时,CPU 风扇会以最大的转速运行。
使用 +/- 键调整 CPU 温度下限。设置值范围从 20^ 到 75^ 。
使用 +/- 键调整 CPU 风扇最小转速。设置值范围从 0% 到 100%。当 CPU 温度低于下限时,CPU 风扇会以最小的转速运行。
2.6.5 Chassis Q-Fan Control [Enabled]
[Disabled] 关闭机箱 Q-Fan 控制功能。
[Enabled] 开启机箱 Q-Fan 控制功能。
只有将【Chassis Q-Fan Control】项目设为 [Enabled] 时,此项目才会出现,用来设置机箱风扇适当的性能模式。
[Standard] 设置为 [Standard] 让机箱风扇依据机箱的温度自动调整。
[Silent] 设置为 [Silent] 将机箱风扇速度调整到最低,并拥有最安静的运行环境。
[Turbo] 设置为 [Turbo] 来获得机箱风扇的最大转速。
[Manual] 设置为 [Manual] 指定具体的风扇速度控制参数。
![ASUS P8H61MX USB3 - Chassis Q-Fan Control [Enabled] - 1](/content/2026/03/487583/images/d8cafd64d3d3f7036d02c0d03437d1511052484a5513b7e214f46cbd37d3c0bc.jpg)
只有将【Chassis Fan Profile】项目设为 [Manual] 时,以下项目才会出现。
使用 +/- 键调整机箱温度上限。设置值范围从 40^ 到 90^ 。
Chassis Fan Max. Duty Cycle(%) [100]
使用 < + > / < - > 键调整机箱风扇最大转速。设置值范围从 60% 到 100% 。当机箱温度达到上限时,机箱风扇会以最大的转速运行。
使用 < + > / < - > 键调整机箱风扇最小转速。设置值范围从 60% 到 100% 。当CPU温度低于 40^ 时,CPU风扇会以最小的转速运行。
本项目用来开启或关闭电涌全保护功能。设置值有:[Disabled] [Enabled]
2.7 启动菜单(Boot)

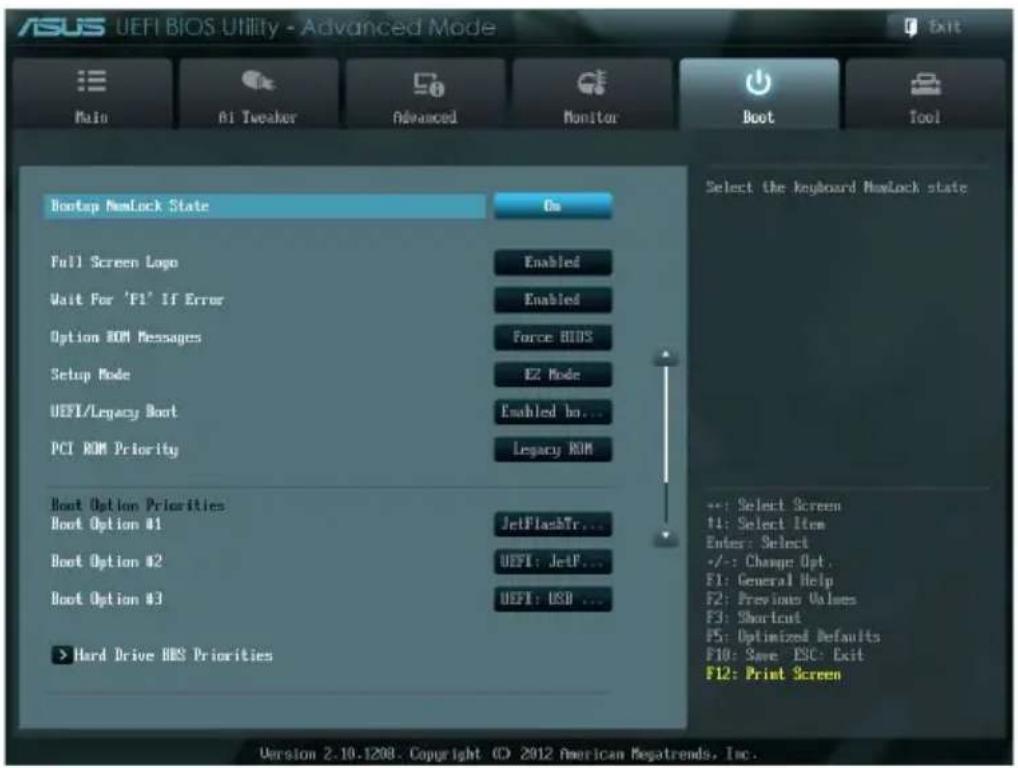

本菜单可让您改变系统启动设备与相关功能。
[On] 使 NumLock 键开机时自动启动。
[Off] 使 NumLock 键开机时不自动启动。
2.7.2 Full Screen Logo [Enabled]
[Enabled] 开启使用个性化开机画面功能。
[Disabled] 关闭 个性化开机画面功能。
![ASUS P8H61MX USB3 - Full Screen Logo [Enabled] - 1](/content/2026/03/487583/images/e5acb02e6abedfe03a8fcb34f637d16bdb5894eeca97ab9341de20c64da55266.jpg)
如果您欲使用华硕 MyLogo2™ 功能,请务必将【Full Screen Logo】项目设置为 [Enabled]。
Post Report [5 sec]
仅当【Full Screen Logo】项目设置为 [Disabled] 时此项目才会出现,并允许您设置系统等待时间以显示开机自检报告。设置值有:[1 sec] [2 sec] [3 sec] [4 sec] [5 sec] [6 sec] [7 sec] [8 sec] [9 sec] [10 sec] [Until Press ESC]
2.7.3 Wait for 'F1' If Error [Enabled]
若本项目设置为 [Enabled],系统在启动过程出现错误信息时,将会等待您按下
2.7.4 Option ROM Messages [Force BIOS]
[Force BIOS] 在启动过程中,第三方 ROM 信息将会强制显示。
[Keep Current] 只有当第三方厂商将设备设置为显示 ROM 信息时,第三方 ROM 信息才会显示。
[Advanced Mode] 将高级模式(Advanced Mode)画面设为进入 BIOS 设置程序的默认画面。
[EZ Mode] 将 EZ 模式(EZ Mode)画面设为进入 BIOS 设置程序的默认画面。
2.7.6 UEFI/Legacy Boot [Enabled both UEFI and Legacy]
[Enabled both UEFI and Legacy] 同时开启 UEFI 与 Legacy 启动。
[Disabled UEFI] 开启 Legacy 启动,关闭 UEFI 启动。
[Disabled Legacy] 开启 UEFI 启动,关闭 Legacy 启动。
2.7.7 PCI ROM Priority [Legacy ROM]
本项目让您选择当存在多个 Option ROM 时,选择哪个 PCI Option ROM 来启动。设置值有:[Legacy ROM] [EFI Compatible ROM]。
2.7.8 启动项目顺序(Boot Option Priorities)
这些项目让您自行选择启动盘并排列开机设备顺序。屏幕上显示的设备数量依据系统中安装的设备而定。

- 要选择系统开机的启动设备,请在 ASUS 的图标出现时按下
。 - 要以 Safe Mode 进入 Windows® 操作系统,请在开机自检完成后,按下
。
2.7.9 Boot Override
这些项目显示可用设备。屏幕上显示的设备数量依据系统中安装的设备而定。选择一个项目,从该设备启动。
2.8 工具菜单(Tool)

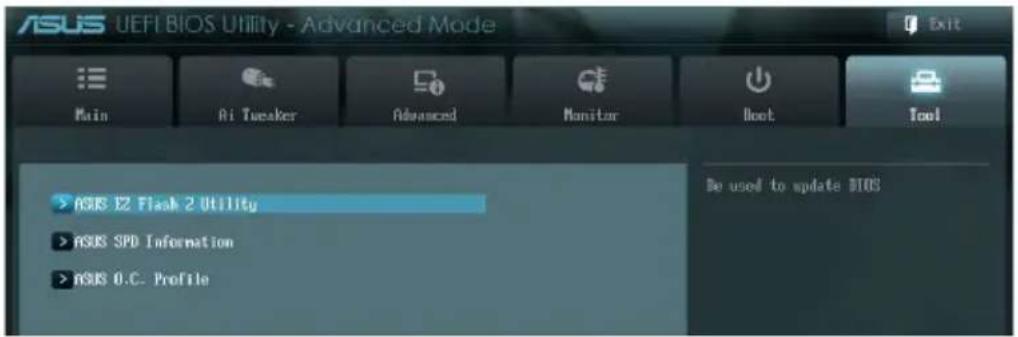

本工具菜单可以让您针对特别功能进行设置。请选择菜单中的选项并按下
本项目可以让您运行 ASUS EZ Flash 2。按下

更多详细信息,请参考 “2.1.2 使用华硕 EZ Flash 2 升级 BIOS 程序” 部分的说明。
2.8.2 ASUS SPD Information
DIMM Slot # [DIMM_A1]
显示安装与所选插槽上的内存模块的串行存在检查(SPD)信息。设置值有:[DIMM_A1] [DIMM_B1]
2.8.3 ASUS O.C. Profile
本项目用来存储或载入 BIOS 设置。

若没有创建任何设置档,【Setup Profile Status】项目显示为 [Not Installed]。
Save to Profile
本项目用来将当前的 BIOS 文件保存到 BIOS Flash 中,并创建一个设置档。输入一个 1 到 8 的设置档号码,按下
Load from Profile
本项目用来载入先前保存在 BIOS Flash 中的 BIOS 设置。输入一个设置档号码,按下

- 当升级 BIOS 时,请勿关闭或重置系统以避免系统开机失败。
- 建议您只在相同的内存 / 处理器设置与 BIOS 版本状态下升级 BIOS 程序。
2.9 退出 BIOS 程序(Exit)

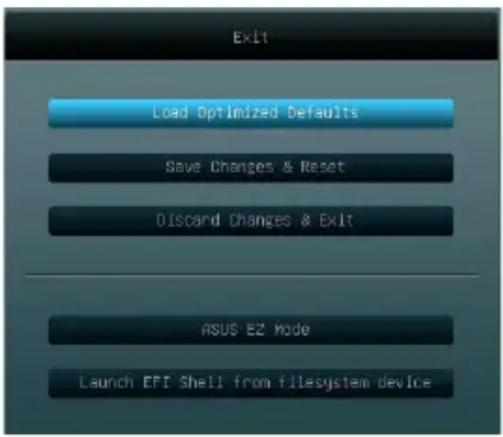

本菜单可让您读取 BIOS 程序出厂默认值与退出 BIOS 程序,并可保存和取消对 BIOS 项目的更改。您可以从 “Exit” 菜单中进入 EZ 模式(EZ Mode)。

本项目用来加载设置菜单中每个参数的默认值。选择了该项目,或者按下
Save Changes & Reset
完成设置后,在 “Exit” 菜单中选择此项目以保存您的设置。选择了该项目,或者按下
本项目可放弃您所做的更改,并退出 BIOS 设置程序。选择了该项目,或者按下
ASUS EZ Mode
本项目用来进入 EZ 模式(EZ Mode)画面。
本项目用来开启可用文件系统设备中的 EFI Shell 应用程序(shellx64.efi)。
华硕的联络信息
地址:上海市闵行莘庄工业区春东路 508 号
电话:+86-21-54421616
传真:+86-21-54420088
互联网:http://www.asus.com.cn/
技术支持
电话: +86-20-28047506
(400-620-6655、800-820-6655)
电子邮件:http://vip.asus.com/eservice/techserv.aspx
在线支持:http://support.asus.com/techserv/techserv.aspx
华硕电脑公司 ASUSTeK COMPUTER INC.(亚太地区)
市场信息
地址: 台湾台北市北投区立德路 15 号
电话:+886-2-2894-3447
传真:+886-2-2890-7798
电子邮件:info@asus.com.tw
互联网:http://www.asus.com.tw
技术支持
电话:+86-21-38429911
传真: +86-21-58668722,ext.9101#
在线支持:http://support.asus.com/techserv/techserv.aspx
ASUS COMPUTER INTERNATIONAL(美国)
市场信息
地址:800 Corporate Way, Fremont, California 94539, USA
电话:+1-510-739-3777
传真:+1-510-608-4555
互联网:http://usa.asus.com
技术支持
电话:+1-812-282-2787
传真:+1-812-284-0883
在线支持:http://support.asus.com/techserv/techserv.aspx
ASUS COMPUTER GmbH(德国/奥地利)
市场信息
地址: Harkort Str. 21-23, D-40880 Ratingen, Deutschland
传真:+49-2102-959911
互联网:http://www.asus.de
在线联络:http://www.asus.de/在线支持:http://support.asus.com/(仅回答市场相关事务的问题) techserv/techserv.aspx
技术支持
电话: +49-1805-010923(配件) *
电话:+49-1805-010920(系统/笔记本电脑/易家族/LCD)*
传真:+49-2102-9599-11
* 使用德国固定电话拨打每分钟话费为 0.14 欧元,使用手机拨打每分钟话费为 0.42 欧元。
