版權所有·不得翻印 © 2019 華碩電腦

本產品的所有部分，包括配件與軟體等，其所有權都歸華碩電腦公司（以下簡稱華碩）所有，未經華碩公司許可，不得任意地仿製、拷貝、謄抄或轉譯。本使用手冊沒有任何型式的擔保、立場表達或其它暗示。若有任何因本使用手冊或其所提到之產品的所有資訊，所引起直接或間接的資料流失、利益損失或事業終止，華碩及其所屬員工恕不為其擔負任何責任。除此之外，本使用手冊所提到的產品規格及資訊僅供參考，內容亦會隨時升級，恕不另行通知。本使用手冊的所有部分，包括硬體及軟體，若有任何錯誤，華碩沒有義務為其擔負任何責任。

使用手冊中所談論到的產品名稱僅做識別之用，而這些名稱可能是屬於其他公司的註冊商標或是版權。

本使用手冊中所提及的產品名稱僅做為識別之用，而前述名稱可能是屬於其他公司的註冊商標或是版權。

目錄

Notices....27

華碩 REACH 27

注意事項....28

Macrovision 公司產品公告 ..... 28

安全性須知....28

電氣方面的安全性 ....28

操作方面的安全性 ....28

關於本手冊....29

1. 驅動程式與公用程式光碟資訊 ....30

2. VGA 驅動程式 .... 31

2.1 安裝 VGA 驅動程式....31

2.2 移除 VGA 驅動程式....32

1. 華碩 GPU Tweak 公用程式 33

3.1 安裝華碩 GPU Tweak....33

3.2 移除華碩 GPU Tweak....34

1. 華碩 APRP 公用程式....35

4.1 安裝華碩 APRP 35

4.2 移除華碩 APRP 36

1. XSplit Gamecaster ....37

5.1 安装 XSplit Gamecaster....37

5.2 移除 XSplit Gamecaster....38

1. ASUS AURA....39

6.1 安装 ASUS AURA 39

6.2 移除 ASUS AURA 40

1. 其他資訊....41

7.1 瀏覽驅動程式與公用程式光碟 ..... 41

7.2 聯絡資訊 41

7.3 查看 Readme 檔案 ..... 42

附錄：疑難排解 43

Notices

注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.com/chinese/。

注意事項

Macrovision 公司產品公告

本產品包含使用 Macrovision 公司的版權保護技術，受美國與其它智慧專利權註冊保護，使用此保護技術必需經 Macrovision 公司授權，限用於家庭及有限人數範圍觀賞，除非經 Macrovision 特別授權，禁止逆向工程或拆解此技術。

安全性須知

電氣方面的安全性

• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時從電源插槽中拔掉。
• 當您要加入硬體裝置到系統中或者要移除系統中的硬體裝置時，請務必先連接或移除該裝置的訊號線，然後再連接或移除電源線。可能的話，在安裝硬體裝置之前先拔掉電腦的電源供應器電源線。
• 當您要從主機板連接或拔除任何的訊號線之前，請確定所有的電源線已事先拔掉。
• 在使用介面卡或擴充卡之前，我們建議您可以先尋求專業人士的協助。這些裝置有可能會干擾接地的迴路。
• 請確定電源供應器的電壓設定已調整到本國/本區域所使用的電壓標準值。若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。
  如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商來處理。

操作方面的安全性

• 在您安裝顯示卡以及加入硬體裝置之前，請務必詳加閱讀本手冊所提供的相關資訊。
• 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您發現有任何重大的瑕疵，請儘速聯絡您的經銷商。
• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他零件收好，不要遺留在顯示卡上或電腦主機中。
• 灰塵、濕氣以及劇烈的溫度變化都會影響顯示卡的使用壽命，因此請盡量避免放置在這些地方。
  • 請勿將電腦主機放置在容易搖晃的地方。
• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯絡。

關於本手冊

提示符號

為了能夠確保您正確地完成本產品的設定，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含意。

警示：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到電腦顯示卡元件。

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬體的安裝或設定。

注意：提供有助於完成某項工作的訣竅和其他額外的資訊。

哪裡可以找到更多的產品資訊

您可以經由下面所提供的兩個渠道來獲得您所使用的華碩產品資訊以及軟硬體的更新資訊等。

1. 華碩網站

您可以到 https://www.asus.com/tw/ 華碩電腦官方網站，取得所有關於華碩軟硬體產品的各項資訊。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的文件，譬如經銷商所附的產品保修單據等。

1. 驅動程式與公用程式光碟資訊

此光碟內含有需安裝在您電腦上的顯示卡驅動程式與公用程式。點選光碟主選單的項目欄或圖示以獲得華碩聯絡方式，瀏覽光碟內容或查看 Readme 檔案。

• 本手冊上所出現的畫面僅供參考，可能會與您所看到的實際畫面不符。
• 此光碟內的驅動程式與公用程式只適用於某些型號的華碩顯示卡。
• 您可能需要管理者權限才能安裝驅動程式與公用程式。詳細資訊請參考 Windows® 10/8.1/8/7 說明文檔。
• 若此光碟內容有所改變，恕不另行通知。請訪問華碩官網 https://www.asus.com/tw/ 了解更新資訊。

將光碟插入光碟機。若您的電腦開啟了自動執行功能，主選單會自動出現。

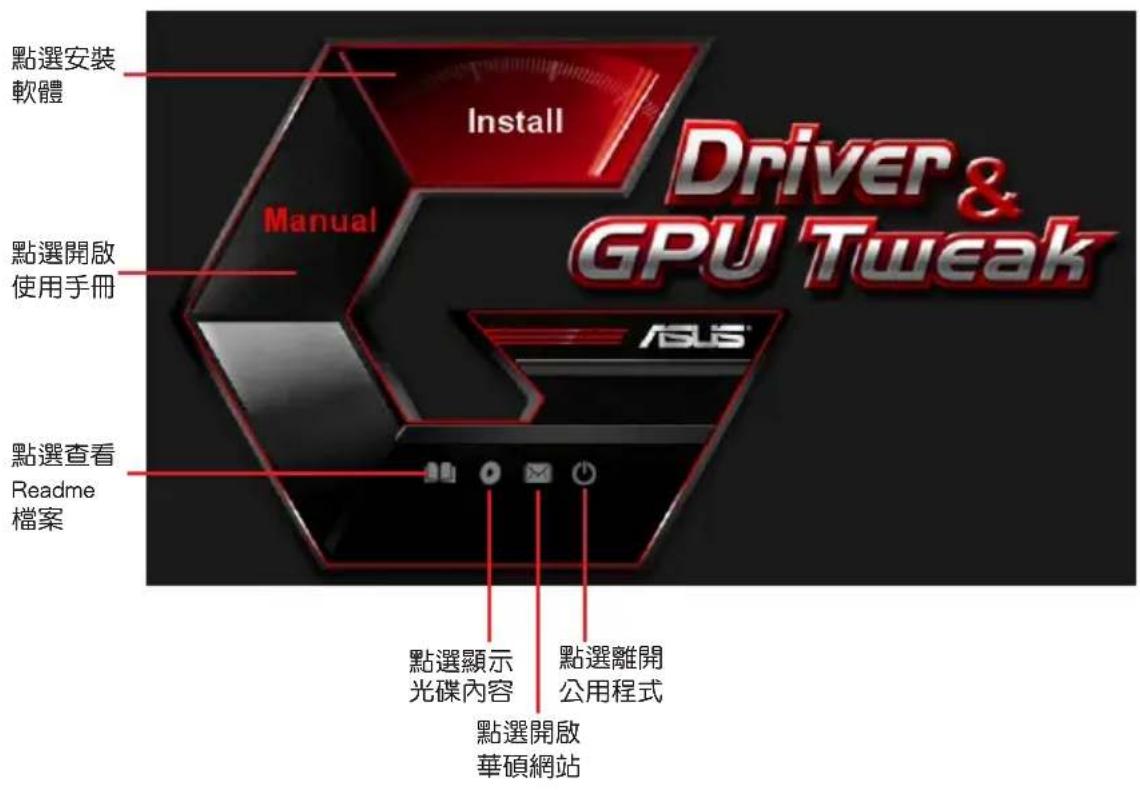

點選安裝 軟體 Install Driver & GPU Tweak Manual 點選開啟 使用手冊 點選查看 Readme 檔案 點選顯示 光碟內容 點選離開 公用程式 點選開啟 華碩網站

若您的電腦沒有自動執行功能，請瀏覽光碟內容查找 UI.exe 檔案。雙按 UI.exe 檔案開啟光碟內的安裝程式。

2. VGA 驅動程式

VGA 驅動程式是能使裝置在您的作業系統下運作的一個軟體程式。當手動完成顯示卡安裝後，請使用本章所推薦的方式之一來安裝、更新或移除 VGA 驅動程式。

若您使用新的華碩顯示卡來代替舊的顯示卡，請將您系統中舊的顯示卡驅動程式刪除。

2.1 安裝 VGA 驅動程式

2.1.1 在 Windows® 10/8.1/8/7（64 bit）中安裝 VGA 驅動程式

請按照以下步驟在 Windows® 10/8.1/8/7（64 bit）中安裝 VGA 驅動程式：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。

若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

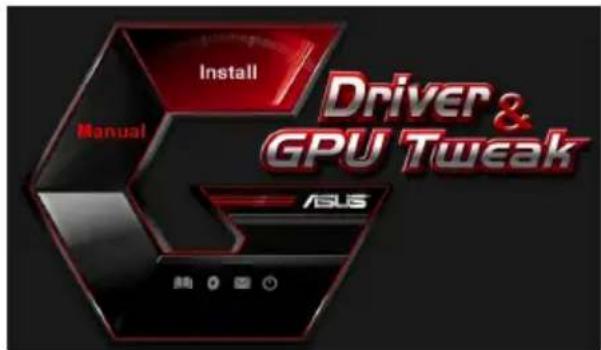

1. 在主選單中點選 Install（安裝）。

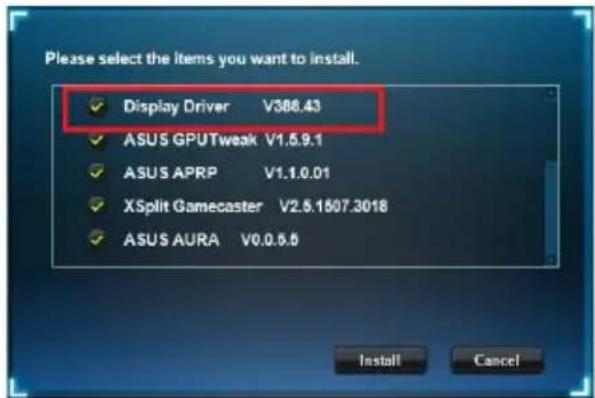

2. 選擇 Display Driver 並點選 Install（安裝）按鈕。

Install Driver & GPU Tweak Manual ASUS

1. 安裝完成後，點選 OK（確定）重新啟動系統。

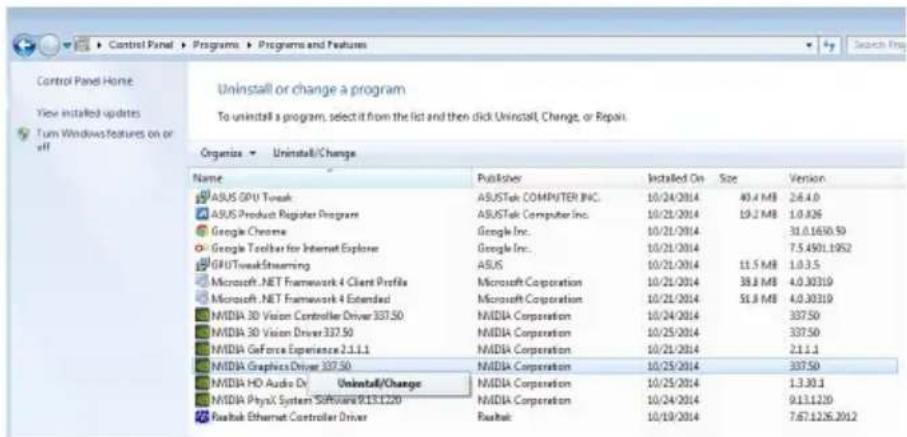

2.2.1 在 Windows ^® 10/8.1/8/7（64 bit）中移除 VGA 驅動程式

請按照以下步驟在 Windows® 10/8.1/8/7（64 bit）中移除 VGA 驅動程式：

- 點選 開始 > 控制台 > 程式 > 程式和功能，選擇您想要刪除的項目。完成後點選移除。

Control Panel Home View installed updates Turn Windows Features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall Change, or Repair. Organize ▼ Uninstall/Change Name Publisher Installed On Size Version ASUS GPU Tweak ASUSTek COMPUTER INC. 10/24/2014 40.4 MB 2.6.4.0 ASUS Product Register Program ASUSTek Computer Inc. 10/21/2014 19.2 MB 1.0.826 Google Chrome Google Inc. 10/21/2014 31.0.1630.50 Google Toolbar for Internet Explorer Google Inc. 10/21/2014 7.5.4501.1852 GPU Tweak Streaming ASUS 10/21/2014 11.5 MB 1.0.3.5 Microsoft .NET Framework 4 Client Profile Microsoft Corporation 10/21/2014 38.8 MB 4.0.30319 Microsoft .NET Framework 4 Extended Microsoft Corporation 10/21/2014 51.8 MB 4.0.30319 MIDIA 30 Vision Controller Driver 337.50 MIDIA Corporation 10/24/2014 337.50 MIDIA 30 Vision Driver 337.50 MIDIA Corporation 10/25/2014 337.50 MIDIA GeForce Experience 2.1.1.1 MIDIA Corporation 10/21/2014 2.1.1.1 MIDIA Graphics Driver 337.50 MIDIA Corporation 10/25/2014 337.50 MIDIA HD Audio Dx Uninstall/Change NVIDIA Corporation 10/25/2014 1.3.30.1 MIDIA Physi System Software 9.13.1.2.20 NVIDIA Corporation 10/24/2014 9.13.12.20 Rashok Ethernet Controller Driver Rashok 10/19/2014 7.67.12.26.2012

3. 華碩 GPU Tweak 公用程式

華碩 GPU Tweak 公用程式可幫助您監控并優化您的華碩顯示卡設定。

3.1 安装華碩 GPU Tweak

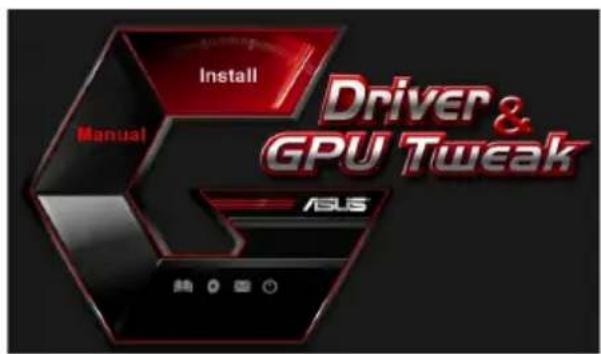

3.1.1 在 Windows ^® 10/8.1/8/7（64 bit）中安裝華碩 GPU Tweak

請按照以下步驟安裝華碩 GPU Tweak：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。
   若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主選單中點選 Install（安裝）。

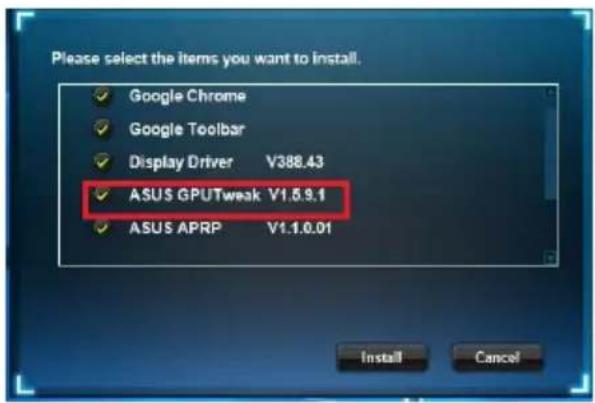

選擇 ASUS GPU Tweak 並點 選 Install (安裝) 按鈕。

Please select the items you want to install. Google Chrome Google Toolbar Display Driver V388.43 ASUS GPUTweak V1.8.9.1 ASUS APRP V1.1.0.01 Install Cancel

1. 安裝完成後，點選 OK（確定）。

3.2.1 在 Windows ^® 10/8.1/8/7（64 bit）中移除華碩 GPU Tweak

請按照以下步驟在 Windows® 10/8.1/8/7（64 bit）中移除華碩 GPU Tweak：

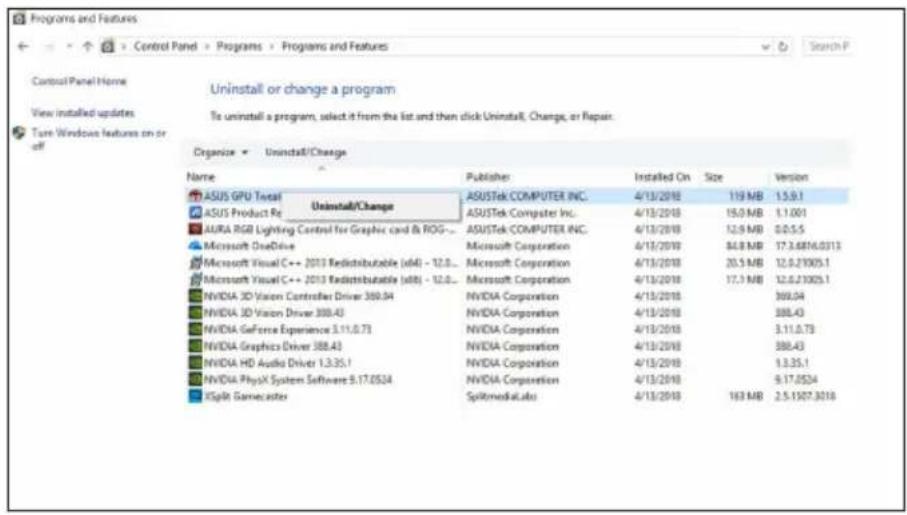

- 點選 開始 > 控制台 > 程式 > 程式與功能，選擇 ASUS GPU Tweak 項目。 - 點選 移除。

Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize ▼ Uninstall/Change Name Publisher Installed On Size Version ASUS GPU Tewcat Uninstall/Change ASUS Product Re ASUSTek COMPUTER INC. 4/13/2018 119 MB 1.5.9.1 AURA RGB Lighting Control for Graphic card & ROG... ASUSTek Computer Inc. 4/13/2018 15.0 MB 1.1.001 Microsoft OneDrive Microsoft Corporation 4/13/2018 12.0 MB 0.0.5.5 Microsoft Visual C++ 2013 Redistributable (x84) - 12.0... Microsoft Corporation 4/13/2018 84.8 MB 17.3.6816.0313 Microsoft Visual C++ 2013 Redistributable (x85) - 12.0... Microsoft Corporation 4/13/2018 20.5 MB 12.0.21905.1 NVIDIA 3D Vision Controller Driver 389.04 NVIDIA Corporation 4/13/2018 17.3 MB 12.0.21905.1 NVIDIA 3D Vision Driver 388.43 NVIDIA Corporation 4/13/2018 369.04 NVIDIA GeForce Experience 5.11.0.73 NVIDIA Corporation 4/13/2018 388.43 NVIDIA Graphics Driver 388.43 NVIDIA Corporation 4/13/2018 3.11.0.73 NVIDIA HD Audio Driver 1.3.35.1 NVIDIA Corporation 4/13/2018 388.43 NVIDIA PhysX System Software 9.17.0524 NVIDIA Corporation 4/13/2018 1.3.35.1 XSplit Gamecaster SplitmediaLabs 4/13/2018 9.17.0524 163 MB 2.5.1927.3018

4. 華碩 APRP 公用程式

4.1 安装華碩 APRP

4.1.1 在 Windows ^® 10/8.1/8/7（64 bit）中安裝華碩 APRP

請按照以下步驟安裝華碩 APRP：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。

若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

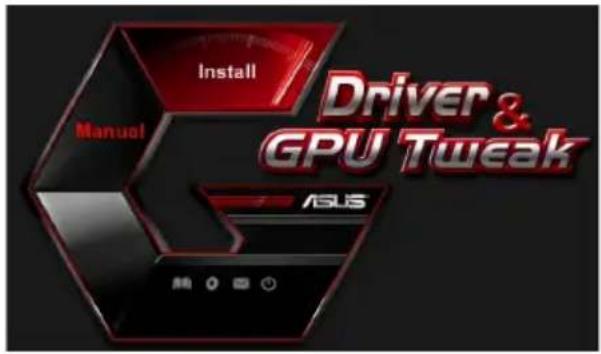

Install Driver & GPU Tweak Manual ASUS

1. 在主選單中點選 Install（安裝）。

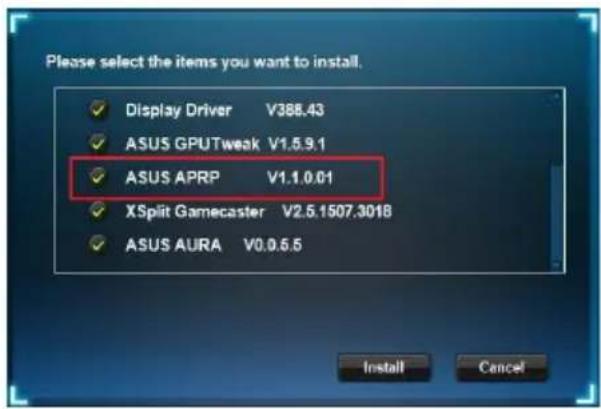

選擇 ASUS APRP 並點選 Install (安裝) 按鈕。

4.2.1 在 Windows ^® 10/8.1/8/7（64 bit）中移除華碩 APRP

請按照以下步驟在 Windows® 10/8.1/8/7（64 bit）中移除華碩 APRP：

- 點選 開始 > 控制台 > 程式 > 程式與功能，選擇 ASUS APRP 項目。點選移除。

Programs and Features Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize Uninstall Change Repair Name Publisher Installed On Size之前 ASUS GPU Tewakili ASUSTek COMPUTER INC. 4/13/2018 119 MB 1.5.6.1 ASUS Prody ASUSTek Computer Inc. 4/13/2018 19.0 MB 1.1.001 ASURA RGB Uninstall ASUSTek COMPUTER INC. 4/13/2018 12.9 MB 8.0.5.5 Microsoft C Change Microsoft Corporation 4/13/2018 94.0 MB 17.3.6816.0313 Microsoft V Repair Microsoft Corporation 4/13/2018 20.5 MB 12.0.21005.1 Microsoft Vision Control System Maintenance (v64) - 12.0... Microsoft Corporation 4/13/2018 17.1 MB 12.0.21005.1 NVIDIA 3D Vision Controller Driver 369.04 NVIDIA Corporation 4/13/2018 369.04 NVIDIA 3D Vision Driver 368.43 NVIDIA Corporation 4/13/2018 388.43 NVIDIA GeForce Experience 3.11.0.73 NVIDIA Corporation 4/13/2018 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA Corporation 4/13/2018 388.43 NVIDIA HD Audio Driver 1.3.25.1 NVIDIA Corporation 4/13/2018 1.3.25.1 NVIDIA PhysX System Software 9.17.0524 NVIDIA Corporation 4/13/2018 9.17.0526 Xplitk Gamecaster SplitmediaLabs 4/13/2018 163 MB 2.5.1507.5018

5. XSplit Gamecaster

5.1 安装 XSplit Gamecaster

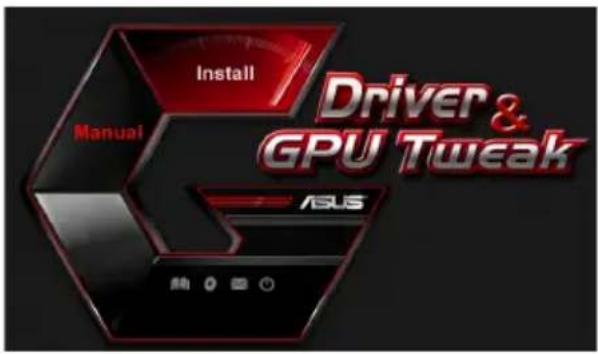

5.1.1 在 Windows® 10/8.1/8/7（64 bit）中安装 XSplit Gamecaster

請按照以下步驟安裝 XSplit Gamecaster：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。
   若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主選單中點選 Install（安裝）。

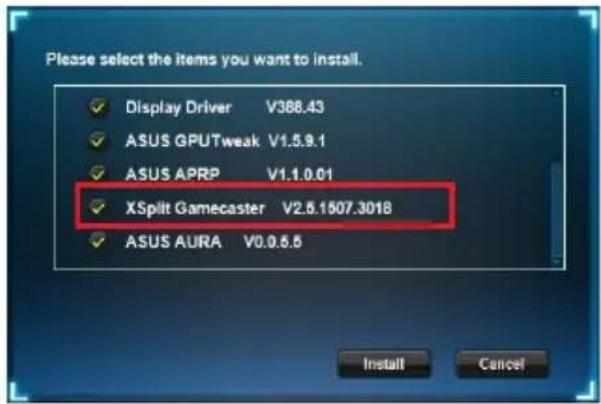

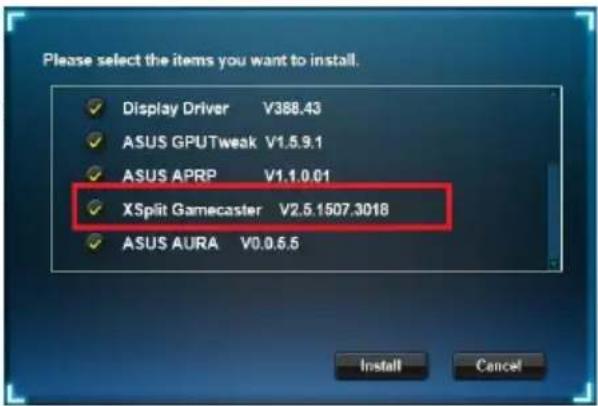

選擇 XSplit Gamecaster 並點 選 Install (安裝) 按鈕。

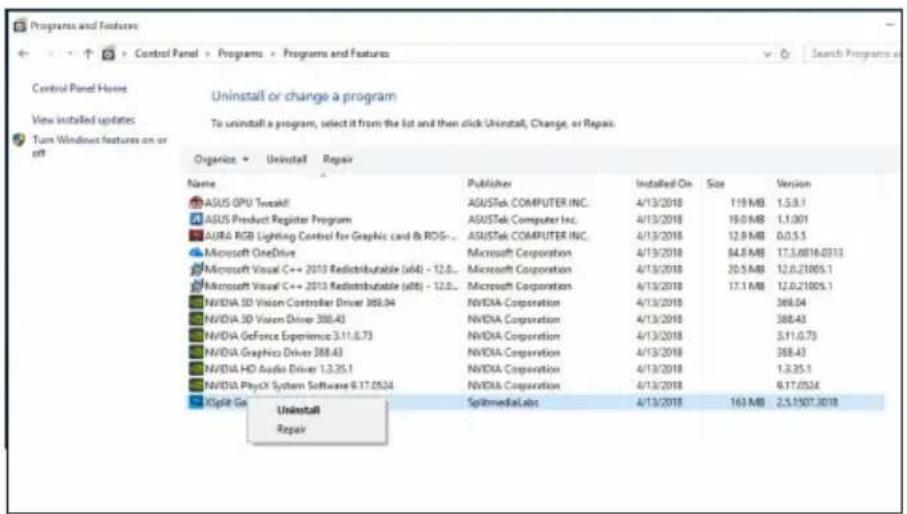

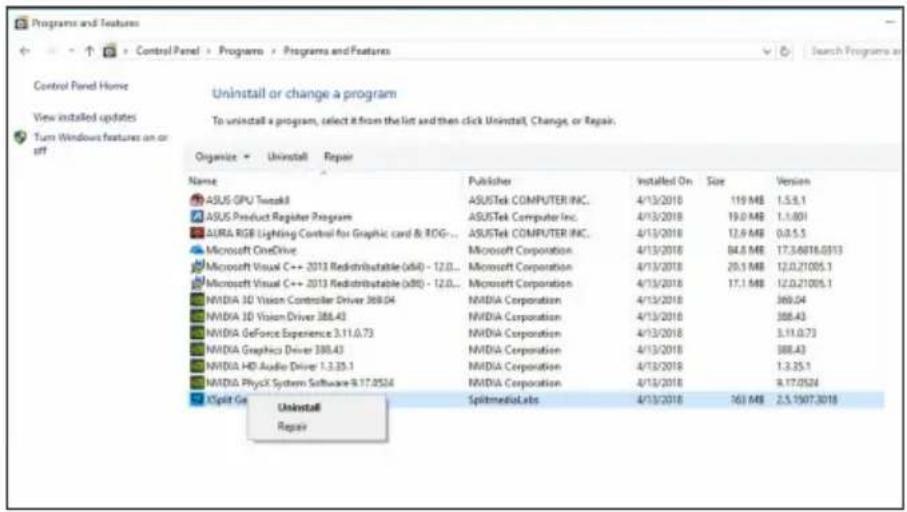

5.2.1 在 Windows ^® 10/8.1/8/7（64 bit）中移除 XSplit Gamecaster

請按照以下步驟在 Windows® 10/8.1/8/7（64 bit）中移除 XSplit Gamecaster：

- 點選 開始 > 控制台 > 程式 > 程式與功能，選擇 XSplit Gamecaster 項目。 - 點選 移除。

Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize Uninstall Repair Name Publisher Installed On Size Version ASUS GPU Treadall ASUSTek COMPUTER INC. 4/13/2018 119 MB 1.5.3.1 ASUS Product Register Program ASUSTek Computer Inc. 4/13/2018 15.0 MB 1.1.001 AURA RGB Lighting Control for Graphic card & ROS... Microsoft OneDrive ASUSTek COMPUTER INC. 4/13/2018 12.9 MB 0.0.3.5 Microsoft Visual C++ 2013 Redistributable (x64) - 12.0... Microsoft Corporation 4/13/2018 84.8 MB 17.3.0816.0313 Microsoft Visual C++ 2013 Redistributable (x68) - 12.0... Microsoft Corporation 4/13/2018 20.5 MB 12.0.21005.1 NVIDIA 3D Vision Controller Driver 369.94 NVIDIA Corporation 4/13/2018 17.1 MB 12.0.21005.1 NVIDIA 3D Vision Driver 388.43 NVIDIA Corporation 4/13/2018 368.43 NVIDIA GeForce Experience 3.11.6.73 NVIDIA Corporation 4/13/2018 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA Corporation 4/13/2018 368.43 NVIDIA HD Audio Driver 1.3.35.1 NVIDIA Corporation 4/13/2018 1.3.35.1 NVIDIA PhysiC System Software 9.17.0534 NVIDIA Corporation 4/13/2018 9.17.0534 XSplit Go Uninstall Repair SplitmediaLabt 4/13/2018 163 MB 2.5.1507.3018

6. ASUS AURA

6.1 安装 ASUS AURA

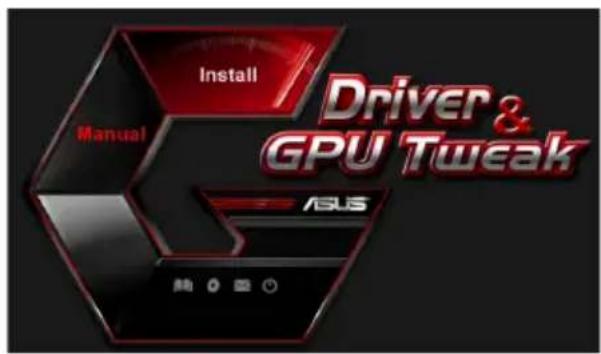

6.1.1 在 Windows ^® 10/8.1/8/7（64 bit）中安装 ASUS AURA

請按照以下步驟安裝 ASUS AURA：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。
   若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主選單中點選 Install（安裝）。

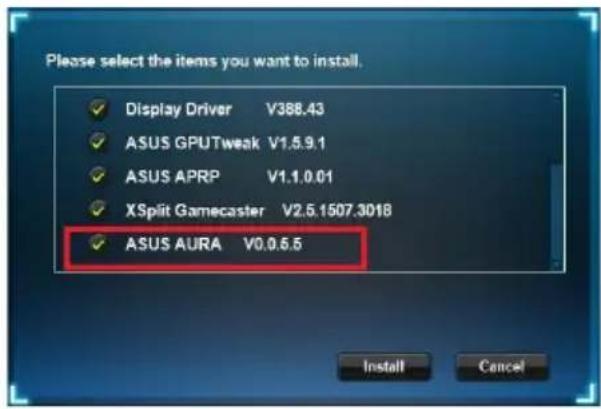

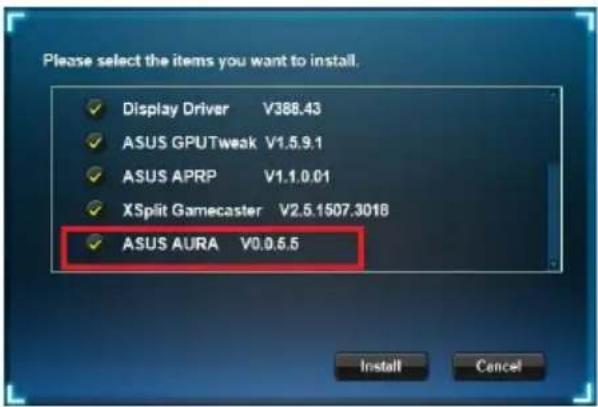

選擇 ASUS AURA 並點選 Install (安裝) 按鈕。

6.2.1 在 Windows ^® 10/8.1/8/7（64 bit）中移除 ASUS AURA

請按照以下步驟在 Windows® 10/8.1/8/7（64 bit）中移除 ASUS AURA：

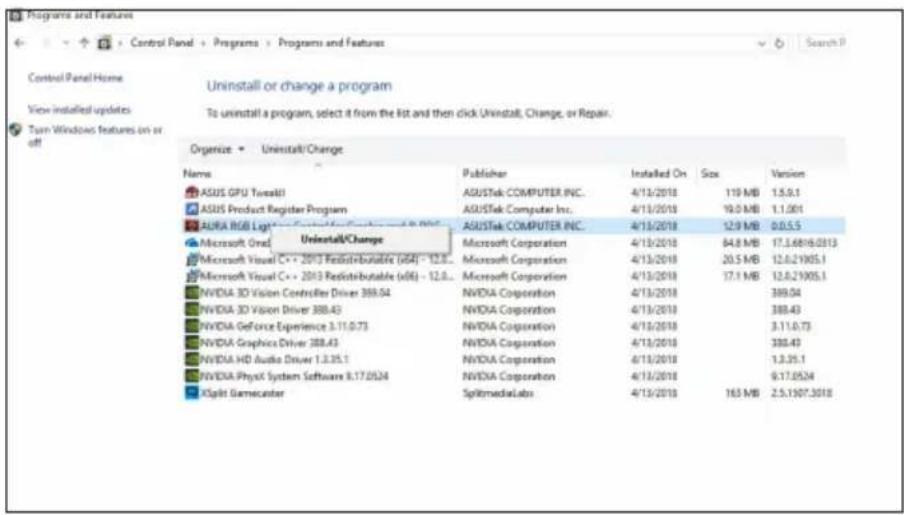

- 點選 開始 > 控制台 > 程式 > 程式與功能，選擇 ASUS AURA 項目。 - 點選 移除。

Programs and Features Control Panel Home Uninstall or change a program View installed updates Turn Windows features on or off To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize ▼ Uninstall/Change Name ASUS GPU Yewall! ASUS Product Register Program AURA RGB Light Microsoft One Uninstall/Change Microsoft Visual C++ 2013 Redistributable (x64) - 12.8... Microsoft Visual C++ 2013 Redistributable (x66) - 12.8... NVIDIA 3D Vision Controller Driver 389.04 NVIDIA 3D Vision Driver 388.43 NVIDIA GeForce Experience 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA HD Audio Driver 1.3.35.1 NVIDIA Physi System Software 8.17.0524 XSplit Gamecenter Publisher ASUSTek COMPUTER INC. ASUSTek Computer Inc. ASUSTek COMPUTER INC. Microsoft Corporation Microsoft Corporation Microsoft Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation NVIDIA Corporation SVMmediaLabs Installed On 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2019 64.8 MB 20.5 MB 17.1 MB 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2019 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2018 4/13/2017 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB 64 MB

7. 其他資訊

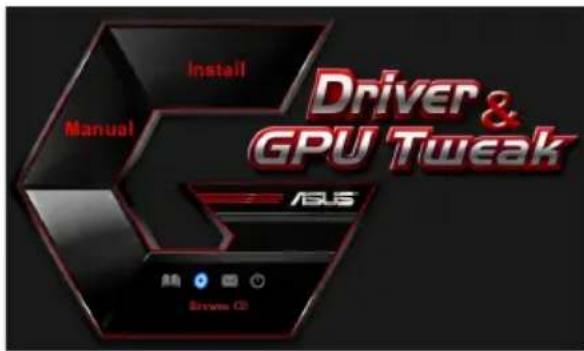

7.1 瀏覽驅動程式與公用程式光碟

請按照下列步驟瀏覽驅動程式與公用程式光碟：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。
   若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

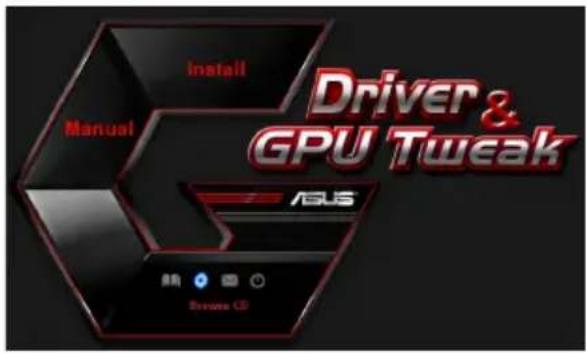

Install Driver & GPU Tweak Manual ASUS BMW CD

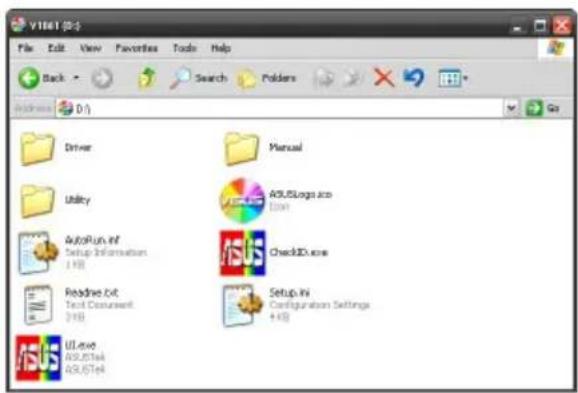

1. 在主選單中點選 Browse CD 來查看光碟內容。

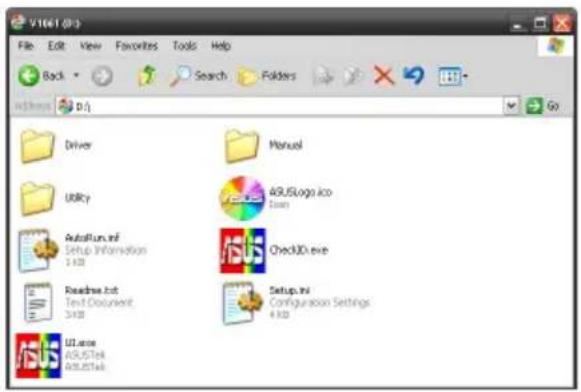

V1861 (0.5) File Edit View Favorites Tools Help Back Search Folders Driver Utility AutoRun.INF Setup Information 1 KB Readfile.txt Text Document 3 KB UI.exe ASP.NET4 ASP.NET4 Manual ACUSlogs Iraq Icon Check2D.exe Setup Kit Configuration Settings ++KB

7.2 聯絡資訊

1. 將驅動程式與公用程式光碟放入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。
   若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。
3. 在主選單中點選 Contact Us（聯絡我們）進入華碩官網，查看更多聯絡資訊。

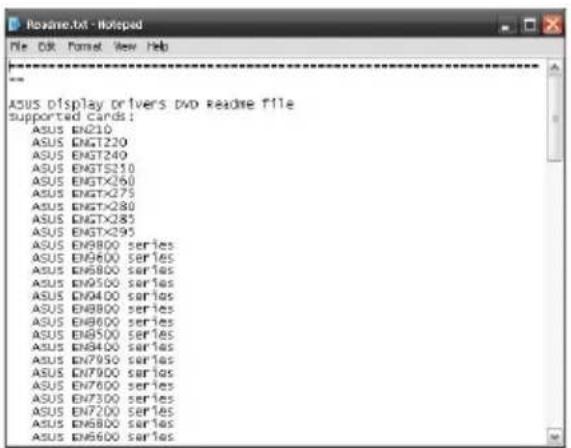

7.3 查看 Readme 檔案

請按照以下步驟查看 Readme 檔案：

1. 將驅動程式與公用程式光碟插入光碟機。
2. 若您的電腦有自動執行功能，主選單將會自動出現。

若您的電腦沒有自動執行功能，請在光碟的根目錄中啟動 UI.exe。

Install Driver & GPU Tweak Manual ASUS Read Me

1. 在主選單中點選 Read Me 來顯示 Readme 文本文檔。

本章節幫您排解在安裝顯示卡後出現的常見疑難問題。若有無法自行解決的疑難或本章節未提及問題，請聯絡華碩技術支援。

若仍存在其他產品相關方面的問題，請造訪華碩技術支援網站 https://www.asus.com/tw/support。

問題 顯示卡安裝後沒有顯示

原因 顯示卡可能未正確安裝。

排解 請確認顯示卡在插槽上沒有傾斜或歪曲。

原因 你的顯示器可能未被正確連接。

排解 請確認訊號線正確連接至顯示器與顯示卡。

原因 您的主機板不支援該顯示卡。

排解 請查看您主機板包裝中附帶的技術文件以獲得顯示卡所要求的規格。

原因 您未連接顯示卡的電源。

排解 請確認電源線與電源裝置正確連接。

原因 供電不足。

排解 請確認您的電源裝置可以提供滿足系統需求的最小供電值。

原因 主機板硬體系統設定不正確。(例如系統控制台的連接)

排解 · 請確認系統控制台排線連接正確。(例如電源開關,Reset) · 請確認您的CPU,CPU風扇以及記憶體模組能夠良好運作並且連接正確。

問題 色彩平衡錯誤

原因 顯示卡可能未正確安裝。
排解 請確認顯示卡在插槽上沒有傾斜或歪曲。
原因 您可能沒有正確設定您的圖像控制。
排解 ·請手動將您的圖像控制設定為您想要的設定值。
	·請在顯示內容中設定顯示卡的顯示解析度。
原因 您的系統可能不支援該顯示卡驅動程式的安裝。不同廠家的顯示卡驅動程式之間可能會有衝突。
排解 ·將系統中未使用過的顯示卡驅動程式刪除。
	·請安裝顯示卡包裝中附帶的驅動程式與公用程式中光碟中的顯示卡驅動程式。
原因 您未連接顯示卡的電源。
排解 請確認電源線與電源裝置正確連接。
原因 若您的顯示器有 BNC 連接埠,此連接埠可能連接錯誤。
排解 請確認所有的 BNC 連接埠連接正確。
原因 您的顯示器軟體設定可能錯誤。
排解 請將您的顯示器軟體設定為您想要的設定值。
原因 你的顯示器可能未被正確連接。
排解 請確認訊號線正確連接至顯示器和顯示卡。
問題	屏幕畫面錯亂
原因	您的顯示器不支援您想要的顯示設定。
排解	請確認您的顯示器能夠支援您想要的顯示設定。請查看您顯示器包裝中附帶的技術文件。
原因	您的顯示卡不支援您想要的系統設定。
排解	請確認您的顯示卡能夠支援您想要的顯示設定。請查看您的顯示卡包裝中附帶的的技術文件規格表。
原因	某些顯示卡驅動程式有所損壞。
排解	將您現有的顯示卡驅動程式刪除並且重新安裝驅動程式與公用程式光碟中的顯示卡驅動程式。
原因	機殼中的散熱功能較差。
排解	請確認機殼風扇,CPU風扇,散熱器風扇與顯示卡GPU風扇正常運作。
原因	GPU或VGA記憶體超頻過多。
排解	重新儲存GPU與VGA記憶體的初始頻率設定。

您也可能會遇到系統中與其他部件或附件相關的問題。（例如 主機板、電源裝置、LCD/CRT）

ASUS®

显卡

驱动程序与应用程序

安装指南

C15279

第六版

2019年3月

版权所有·不得翻印 © 2019 华硕电脑

本用户手册包括但不限于其所包含的所有资讯受到著作权法之保护，未经华硕电脑股份有限公司（以下简称「华硕」）许可，不得任意地仿制、拷贝、誊抄、转译或为其他使用或处分。本用户手册没有任何型式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的资料流失、利益损失或事业终止，华硕及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到的产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。

本用户手册中所提及的产品名称仅做为识别之用，而前述名称可能是属于其他公司的注册商标或是版权。

目录

Notices....49

华硕 REACH 49

注意事项....50

Macrovision 公司产品公告 ..... 50

安全性须知....50

电气方面的安全性 ....50

操作方面的安全性 ....50

关于本手册....51

1. 驱动程序与应用程序光盘信息.... 52

2. VGA 驱动程序 53

2.1 安装 VGA 驱动程序 ..... 53

2.2 卸载 VGA 驱动程序 ..... 54

1. 华硕 GPU Tweak 应用程序 55

3.1 安装华硕 GPU Tweak 55

3.2 卸载华硕 GPU Tweak 56

1. 华硕 APRP 应用程序 ..... 57

4.1 安装华硕 APRP 57

4.2 卸载华硕 APRP 58

1. XSplit Gamecaster....59

5.1 安装 XSplit Gamecaster ....59

5.2 卸载 XSplit Gamecaster 60

1. ASUS AURA 61

6.1 安装 ASUS AURA 61

6.2 卸载 ASUS AURA 62

1. 其他信息....63

7.1 浏览驱动程序与应用程序光盘 63

7.2 联系信息 63

7.3 查看 Readme 文件 64

附录：疑难排解....65

Notices

注意：请遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）管理规范，我们会将产品中的化学物质公告在华硕 REACH 网站，详细请参考 http://csr.asus.com/chinese/。

注意事项

Macrovision 公司产品公告

本产品包含使用 Macrovision 公司的版权保护技术，受美国与其它智慧专利权注册保护，使用此保护技术必需经 Macrovision 公司授权，限用于家庭及有限人数范围观赏，除非经 Macrovision 特别授权，禁止逆向工程或拆解此技术。

安全性须知

电气方面的安全性

• 当您要加入硬件设备到系统中或者要移除系统中的硬件设备时，请务必先连接或移除该设备的信号线，然后再连接或移除电源适配器。可能的话，在安装硬件设备之前先拔掉电脑的电源电源线。
• 请确定电源的电压设置已调整到本国/本区域所使用的电压标准值。若您不确定您所属区域的供应电压值为何，那么请就近询问当地的电力公司人员。
• 如果电源已损坏，请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。

操作方面的安全性

• 在您安装显卡以及加入硬件设备之前，请务必详加阅读本手册所提供的相关信息。
• 在使用产品之前，请确定所有的排线、电源适配器都已正确地连接好。若您发现有任何重大的瑕疵，请尽速联络您的经销商。
• 为避免发生电气短路情形，请务必将所有没用到的螺丝、回纹针及其他零件收好，不要遗留在显卡上或电脑主机中。
• 灰尘、湿气以及剧烈的温度变化都会影响显卡的使用寿命，因此请尽量避免放置在这些地方。
• 请勿将电脑主机放置在容易摇晃的地方。
• 若在本产品的使用上有任何的技术性问题，请和经过检定或有经验的技术人员联络。

关于本手册

提示符号

为了能够确保您正确地完成本产品的设置，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告：提醒您在进行某一项工作时要注意您本身的安全。

小心：提醒您在进行某一项工作时要注意勿伤害到电脑显卡元件。

重要：此符号表示您必须要遵照手册所描述之方式完成一项或多项软硬件的安装或设置。

注意：提供有助于完成某项工作的诀窍和其他额外的信息。

哪里可以找到更多的产品信息

您可以经由下面所提供的两个渠道来获得您所使用的华硕产品信息以及软硬件的升级信息等。

1. 华硕网站

您可以到 https://www.asus.com.cn 华硕电脑官方网站，取得所有关于华硕软硬件产品的各项信息。

2. 其他文件

在您的产品包装盒中除了本手册所列举的标准配件之外，也有可能会夹带有其他的文件，譬如经销商所附的产品保修单据等。

1. 驱动程序与应用程序光盘信息

此光盘内含有需安装在您电脑上的显卡驱动程序与应用程序。点击光盘主菜单的项目栏或图标以获取华硕联系方式，浏览光盘内容或查看 Readme 文件。

• 本手册上所出现的画面仅供参考，可能会与您所看到的实际画面不符。
• 此光盘内的驱动程序与应用程序只适用于某些型号的华硕显卡。
• 您可能需要管理员权限才能安装驱动程序与应用程序。详细信息请参考 Windows® 10/8.1/8/7 说明文档。
• 若此光盘内容有所改变，恕不另行通知。请访问华硕官网 https://www.asus.com.cn 了解更新信息。

将光盘插入光驱。若您的电脑开启了自动运行功能，主菜单会自动出现。

Driver & GPU Tweak Install Install Manual 点击安装 软件 点击打开 用户手册 点击查看 Readme 文件 点击显示 光盘内容 点击退出 应用程序 点击打开 华硕网站

若您的电脑没有自动运行功能，请浏览光盘内容查找 UI.exe 文件。双击 UI.exe 文件开启光盘内的安装程序。

2. VGA 驱动程序

VGA 驱动程序是能使设备在您的操作系统下运行的一个软件程序。当手动完成显卡安装后，请使用本章所推荐的方式之一来安装、更新或卸载 VGA 驱动程序。

若您使用新的华硕显卡来代替旧的显卡，请将您系统中旧的显卡驱动程序删除。

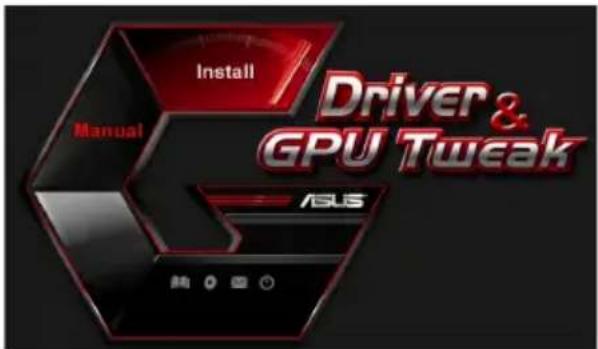

2.1 安装 VGA 驱动程序

2.1.1 在 Windows ^ 10/8.1/8/7（64 bit）中安装 VGA 驱动程序

请按照以下步骤在 Windows® 10/8.1/8/7（64 bit）中安装 VGA 驱动程序：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。
   若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。
3. 在主菜单中点击【Install】（安装）。

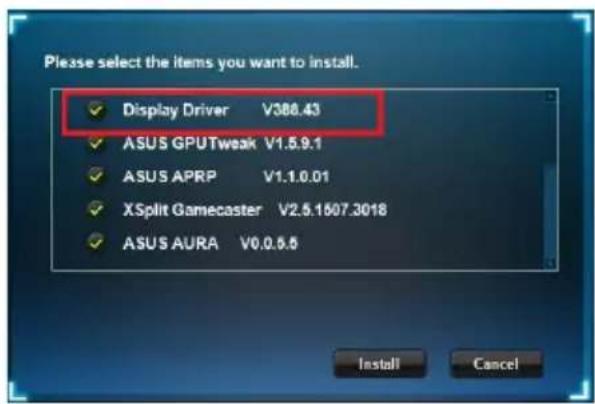

4. 选择 “Display Driver” 并点击【Install】（安装）按钮。

Install Driver & GPU Tweak Manual ASUS

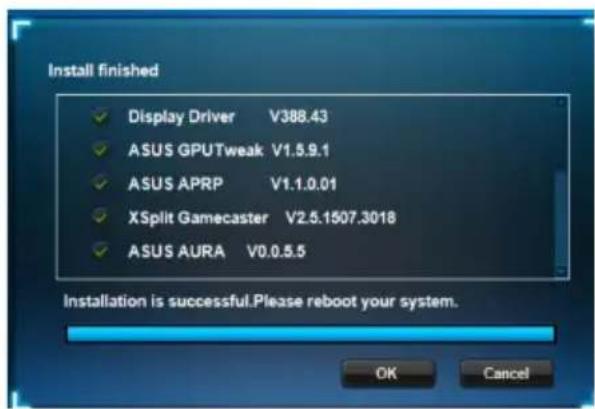

1. 安装完成后，点击【OK】（确定）重新启动系统。

2.2.1 在 Windows ^® 10/8.1/8/7（64 bit）中卸载 VGA 驱动程序

请按照以下步骤在 Windows® 10/8.1/8/7（64 bit）中卸载 VGA 驱动程序：

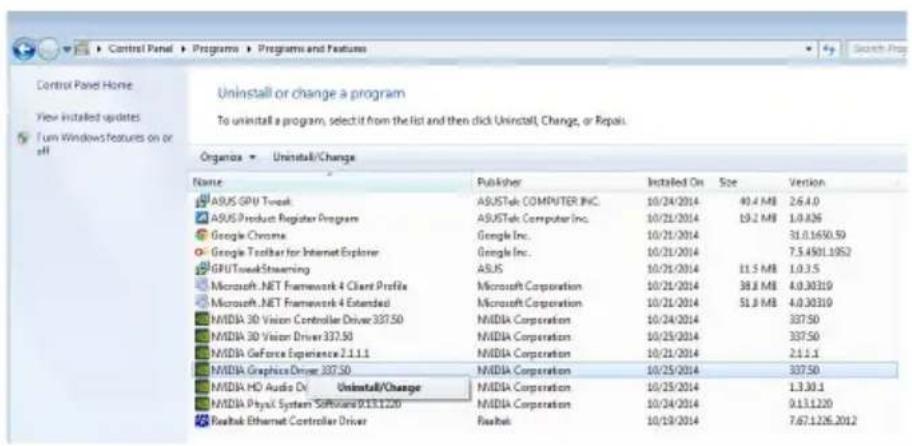

- 点击【开始】>【控制面板】>【程序】>【程序和功能】，选择您想要删除的项目。完成后点击【卸载】。

Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repairs. Organics ▼ Uninstall/Change Name Publisher Installed On Size Institution ASUS GPU Work ASUSTek COMPUTER INC 10/24/2014 40.4 MB 26.4.0 ASUS Product Register Program ASUSTek Computer Inc 10/21/2014 10.2 MB 1.0.836 Google Chrome Google Inc 10/21/2014 31.0.1630.59 Google Toolbar for Internet Explorer Google Inc 10/21/2014 7.5.4501.1952 GPUWorkStreaming ASUS 10/21/2014 11.5 MB 1.0.3.5 Microsoft .NET Framework 4 Client Profile Microsoft Corporation 10/21/2014 38.8 MB 4.0.30319 Microsoft .NET Framework 4 Extended Microsoft Corporation 10/21/2014 51.8 MB 4.0.30319 NVIDIA 3D Vision Controller Driver 337.50 NVIDIA Corporation 10/24/2014 337.50 NVIDIA 3D Vision Driver 337.50 NVIDIA Corporation 10/25/2014 337.50 NVIDIA GeForce Experience 2.1.1.1 NVIDIA Corporation 10/21/2014 2.1.1.1 NVIDIA Graphics Drive 337.50 NVIDIA Corporation 10/25/2014 337.50 NVIDIA HD Audio DI Uninstall/Change NVIDIA Corporation 10/25/2014 1.3.30.1 NVIDIA Physi System Software 9.13.1.220 NVIDIA Corporation 10/24/2014 9.13.1.220 Realtek Ethernet Controller Driver Reabel 10/19/2014 7.67.128.2012

3. 华硕 GPU Tweak 应用程序

华硕 GPU Tweak 应用程序可帮助您监控并优化您的华硕显卡设置。

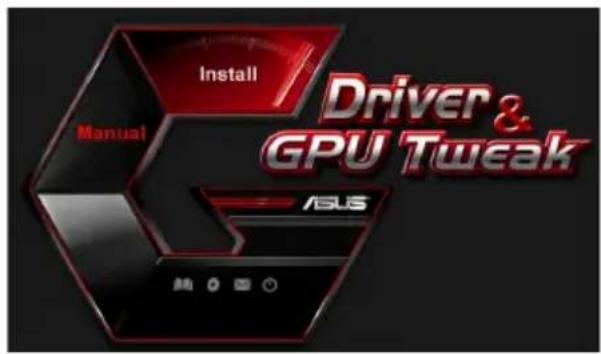

3.1 安装华硕 GPU Tweak

3.1.1 在 Windows ^® 10/8.1/8/7（64 bit）中安装华硕 GPU Tweak

请按照以下步骤安装华硕 GPU Tweak：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。

若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主菜单中点击【Install】(安装)。

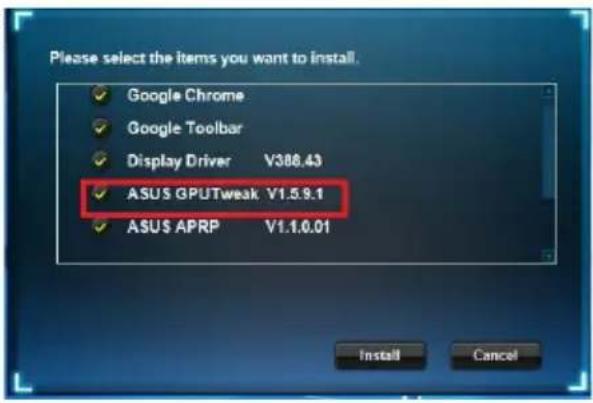

选择 “ASUS GPU Tweak” 并点击【Install】（安装）按钮。

- 点击【开始】>【控制面板】>【程序】>【程序与功能】，选择 ASUS GPU Tweak 项目。点击【卸载】。

Programs and Features Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize Uninstall/Change Name Publisher Installed On Size Renmin ASUS GPU Twist Uninstall/Change ASUSTek COMPUTER INC. 4/13/2018 119 MB 1.5.5.1 ASUS Product Rx ASUSTek Computer Inc. 4/13/2018 19.0 MB 1.1.001 AURA RGB Lighting Control for Graphic card & RDG... Microsoft OneDrive Microsoft Corporation 4/13/2018 84.8 MB 17.3.6816.0313 Microsoft Visual C++ 2013 Redistributable (x86) - 12.0... Microsoft Corporation 4/13/2018 20.5 MB 12.0.21005.1 Microsoft Visual C++ 2013 Redistributable (x86) - 12.0... Microsoft Corporation 4/13/2018 17.1 MB 12.0.21005.1 NVIDIA 3D Vision Controller Driver 388.04 NVIDIA Corporation 4/13/2018 368.04 NVIDIA 3D Vision Driver 388.43 NVIDIA Corporation 4/13/2018 388.43 NVIDIA GeForce Experience 3.11.0.73 NVIDIA Corporation 4/13/2018 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA Corporation 4/13/2018 388.43 NVIDIA HD Audio Driver 1.3.35.1 NVIDIA Corporation 4/13/2018 1.3.35.1 NVIDIA Physi System Software 9.17.0524 NVIDIA Corporation 4/13/2018 9.17.0524 ISplit Gamecaster Splitmediolabs 4/13/2018 169 MB 2.5.1507.3018

4. 华硕 APRP 应用程序

4.1 安装华硕 APRP

4.1.1 在 Windows ^® 10/8.1/8/7（64 bit）中安装华硕 APRP

请按照以下步骤安装华硕APRP：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。
   若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主菜单中点击【Install】（安装）。

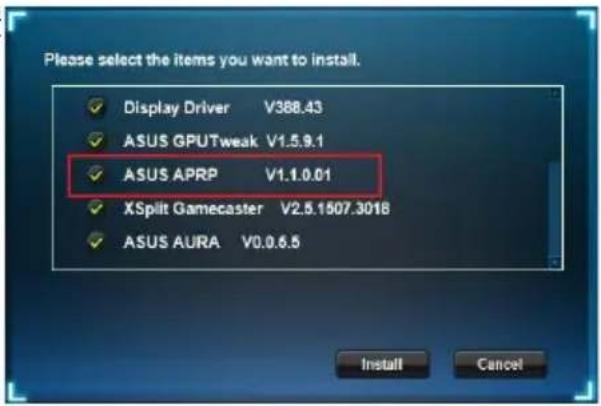

选择“ASUS APRP”并点击【Install】（安装）按钮。

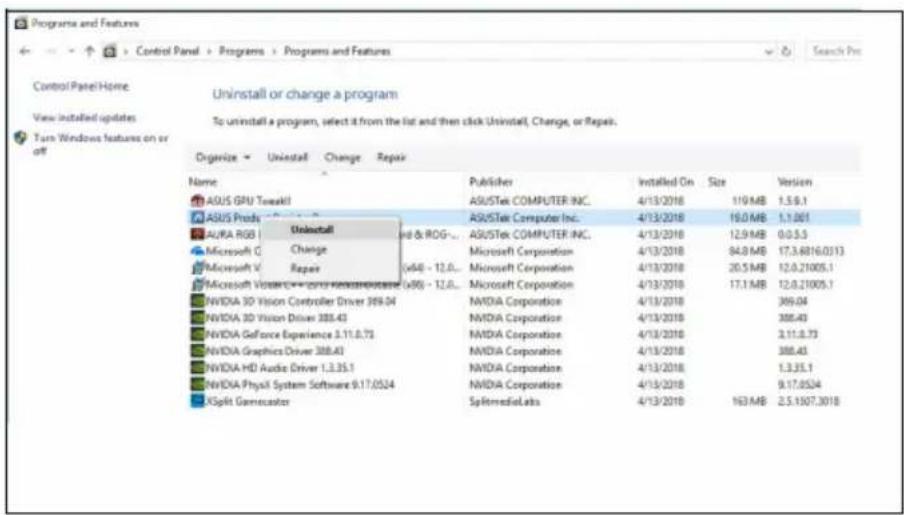

- 点击【开始】>【控制面板】>【程序】>【程序与功能】，选择 ASUS APRP 项目。点击【卸载】。

Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize Uninstall Change Repair Name ASUS GPU ToesaktI ASUS Prods AURA RGB Uninstall Microsoft G Change Microsoft V Raper Microsoft Vision Control NVIDIA 3D Vision Controller Driver 369.04 NVIDIA 3D Vision Driver 388.43 NVIDIA GeForce Experience 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA HD Audio Driver 1.3.35.1 NVIDIA Physi System Software 9.17.0524 XSplit Generator Publisher Installed On Size Version ASUSTek COMPUTER INC. ASUSTek Computer Inc. ASUSTek COMPUTER INC. Microsoft Corporation 4/13/2018 4/13/2018 19.0 MB 1.1.001 Microsoft Corporation 4/13/2018 4/13/2018 12.9 MB 0.0.5.5 Microsoft Corporation 4/13/2018 84.8 MB 17.3.6816.0313 Microsoft Corporation 4/13/2018 20.5 MB 12.0.21005.1 Microsoft Corporation 4/13/2018 17.1 MB 12.0.21005.1 NVIDIA Corporation 4/13/2018 369.04 NVIDIA Corporation 4/13/2018 388.43 NVIDIA Corporation 4/13/2018 2.11.0.73 NVIDIA Corporation 4/13/2018 388.43 NVIDIA Corporation 4/13/2018 1.3.35.1 NVIDIA Corporation 4/13/2018 9.17.0524 SplitmediaLabs 4/13/2018 163 MB 2.5.1307.3018

5. XSplit Gamecaster

5.1 安装 XSplit Gamecaster

5.1.1 在 Windows ^® 10/8.1/8/7（64 bit）中安装 XSplit Gamecaster

请按照以下步骤安装 XSplit Gamecaster：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。

若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主菜单中点击【Install】（安装）。

选择 “XSplit Gamecaster” 并点击【Install】（安装）按钮。

- 点击【开始】>【控制面板】>【程序】>【程序与功能】，选择 XSplit Gamecaster。点击【卸载】。

Control Panel Home View installed updates Turn Windows features on or off Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize Uninstall Repair Name Publisher Installed On Size Version ASUS GPU Tweak31 ASUSTek COMPUTER INC. 4/13/2018 119 MB 1.5.8.1 ASUS Product Register Program ASUSTek Computer Inc. 4/13/2018 19.0 MB 1.1.801 ADRA RGB Lighting Control for Graphic card & RDG... ASUSTek COMPUTER INC. 4/13/2018 12.9 MB 0.0.5.5 Microsoft OneDrive Microsoft Corporation 4/13/2018 84.8 MB 17.3.6016.0313 Microsoft Visual C++ 2013 Redistributable (x84) - 12.0... Microsoft Corporation 4/13/2018 20.1 MB 12.0.21005.1 Microsoft Visual C++ 2013 Redistributable (x85) - 12.0... Microsoft Corporation 4/13/2018 17.1 MB 12.0.21005.1 NVIDIA 3D Vision Controller Driver 369.04 NVIDIA Corporation 4/13/2018 369.04 NVIDIA 3D Vision Driver 388.43 NVIDIA Corporation 4/13/2018 388.43 NVIDIA GeForce Experience 3.11.0.73 NVIDIA Corporation 4/13/2018 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA Corporation 4/13/2018 388.43 NVIDIA HD Audio Driver 1.3.35.1 NVIDIA Corporation 4/13/2018 1.3.35.1 NVIDIA PhysiC System Software 9.17.0556 NVIDIA Corporation 4/13/2018 9.17.0524 XSplit Go SplitmediaLabs 4/13/2018 163 MB 2.5.1507.3018 Uninstall Repair

6. ASUS AURA

6.1 安装 ASUS AURA

6.1.1 在 Windows ^ 10/8.1/8/7（64 bit）中安装 ASUS AURA 在 Windows ^ 10/8.1/8/7（64 bit）中安装 ASUS AURA

请按照以下步骤安装 ASUS AURA：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。
   若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。

Install Driver & GPU Tweak Manual ASUS

1. 在主菜单中点击【Install】(安装)。

选择“ASUS AURA”并点击【Install】（安装）按钮。

- 点击【开始】>【控制面板】>【程序】>【程序与功能】，选择 ASUS AURA。点击【卸载】。

Programs and Features Control Panel Home Uninstall or change a program View installed updates Turn Windows features on or off To uninstall a program, select it from the list and then click Uninstall, Change, or Repair. Organize ▼ Uninstall/Change Name Publisher Installed On Six Version ASUS GPU TuweakII ASUSTek COMPUTER INC. 4/13/2010 119 MB 1.5.6.1 ASUS Product Register Program ASUSTek Computer Inc. 4/13/2010 10.0 MB 1.0001 ALURA RUB Light ASUSTek COMPUTER INC. 4/13/2010 12.9 MB 0.0.5.5 Microsoft One Uninstall/Change Microsoft Corporation 4/13/2010 84.8 MB 17.3.6816.0313 Microsoft Visual C++ 2013 Redistributable (d84) - 12.0... Microsoft Corporation 4/13/2010 20.5 MB 12.0.21005.1 Microsoft Visual C++ 2013 Redistributable (d84) - 12.0... Microsoft Corporation 4/13/2010 17.1 MB 12.0.21005.1 NVIDIA 3D Vision Controller Driver 388.04 NVIDIA Corporation 4/13/2010 389.04 NVIDIA 3D Vision Driver 388.43 NVIDIA Corporation 4/13/2010 388.43 NVIDIA GeForce Experience 3.11.0.73 NVIDIA Corporation 4/13/2010 3.11.0.73 NVIDIA Graphics Driver 388.43 NVIDIA Corporation 4/13/2010 388.43 NVIDIA HD Audio Driver 1.3.25.1 NVIDIA Corporation 4/13/2010 1.3.25.1 NVIDIA Physi System Software 9.17.0524 NVIDIA Corporation 4/13/2010 9.17.0524 XSplit Gamacaster SplitmediaLabs 4/13/2010 163 MB 2.5.1567.3010

7. 其他信息

7.1 浏览驱动程序与应用程序光盘

请按照下列步骤浏览驱动程序与应用程序光盘：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。
   若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。

Install Driver & GPU Tweak Manual ASUS Device CD

1. 在主菜单中点击【Browse CD】来查看光盘内容。

V1061 (D:) File Edit View Favorites Tools Help Back Search Folders Driver USBry AutoRun.ini Setup Information 1 KB Readfree.txt Text Document 3 KB UI.exe iOS/STek iOS/STek Manual 4GUSlogo.ico Icon CheckXO.exe Setup.ini Configuration Settings 4 KB

7.2 联系信息

1. 将驱动程序与应用程序光盘放入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。
   若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。
3. 在主菜单中点击【Contact Us】（联系我们）进入华硕官网，查看更多联系信息。

7.3 查看 Readme 文件

请按照以下步骤查看 Readme 文件：

1. 将驱动程序与应用程序光盘插入光驱。
2. 若您的电脑有自动运行功能，主菜单将会自动出现。

若您的电脑没有自动运行功能，请在光盘的根目录中启动 UI.exe。

Install Driver & GPU Tweak Manual ASUS Read Me

1. 在主菜单中点击【Read Me】来显示 Readme 文本文件。

本章节帮您排解在安装显卡后出现的常见疑难问题。若有无法自行解决的疑难或本章节未提及问题，请寻求华硕技术支持。

若仍存在其他产品相关方面的问题，请访问华硕技术支持网站 https://www.asus.com.cn/support。

问题 显卡安装后没有显示

原因 显卡可能未正确安装。

排解 请确认显卡在插槽上没有倾斜或歪曲。

原因 你的显示器可能未被正确连接。

排解 请确认信号线正确连接至显示器与显卡。

原因 您的主板不支持该显卡。

排解 请查看您主板包装中附带的技术文件以获取显卡所要求的规格。

原因 您未连接显卡的电源。

排解 请确认电源线与电源设备正确连接。

原因 供电不足。

排解 请确认您的电源设备可以提供满足系统需求的最小供电值。

原因 主板硬件系统设置不正确。(例如系统控制面板的连接)

排解 · 请确认系统控制面板数据线连接正确。(例如电源开关,Reset) · 请确认您的 CPU,CPU 风扇以及内存条能够良好运行并且连接正确。

问题 色彩平衡错误

原因 显卡可能未正确安装。

排解 请确认显卡在插槽上没有倾斜或歪曲。

原因 您可能没有正确设置您的图像控制。

排解 · 请手动将您的图像控制设置为您想要的设置值。 · 请在显示属性中设置显卡的显示分辨率。

原因 您的系统可能不支持该显卡驱动程序的安装。不同厂家的显卡驱动程序之间可能会有冲突。

排解 · 将系统中未使用过的显卡驱动程序删除。 · 请安装显卡包装中附带的驱动程序与应用程序中光盘中的显卡驱动程序。

原因 您未连接显卡的电源。

排解 请确认电源线与电源设备正确连接。

原因 若您的显示器有 BNC 接口,此接口可能连接错误。

排解 请确认所有的 BNC 接口连接正确。

原因 您的显示器软件设置可能错误。

排解 请将您的显示器软件设置为您想要的设置值。

原因 你的显示器可能未被正确连接。

排解 请确认信号线正确连接至显示器和显卡。

问题 屏幕画面错乱

原因 您的显示器不支持您想要的显示设置。

排解 请确认您的显示器能够支持您想要的显示设置。请查看您显示器包装中附带的技术文件。

原因 您的显卡不支持您想要的系统设置。

排解 请确认您的显卡能够支持您想要的显示设置。请查看您的显卡包装中附带的技术文件规格表。

原因 某些显卡驱动程序有所损坏。

排解 将您现有的显卡驱动程序删除并且重新安装驱动程序与应用程序光盘中的显卡驱动程序。

原因 机箱中的散热功能较差。

排解 请确认机箱风扇,CPU 风扇,散热器风扇与显卡 GPU 风扇正常运行。

原因 GPU 或 VGA 内存超频过多。

排解 重新储存 GPU 与 VGA 内存的初始频率设置。

您也可能会遇到系统中与其他部件或附件相关的问题。（例如：主板、电源设备、LCD/CRT）

ASUS®

Grafická karta

Ovladače a nástroje

Instalační příručka

CZ15279
