产品类型	专业LED灯
品牌	Godox
型号	P300R
电源	市电（含电源线）
功率	300 W
色温	1800 K – 10000 K（可调）
支持的DMX模式	CCT、HSI、RGBW、RGBWW、GEL、FX、CCT+HSI、CCT+RGBW、X-Y、RGBW Engine、HSI Engine
DMX分辨率	8位/16位（可选）
连接方式	DMX、CRMX、Art-Net、sACN
内置动态效果	18种效果（闪光、闪电、云、碎灯泡、电视、蜡烛、火、烟花、爆炸、焊接、警车、SOS、RGB循环、派对、彩虹、像素蜡烛、像素火）
防护等级	IP20（室内使用）
尺寸（约）	300 x 200 x 150 mm
重量（约）	3.5 kg
维护与清洁	用干软布清洁。请勿使用研磨性产品。
安全须知	请勿直视光源。避免长时间照射眼睛。
备件与可维修性	请联系Godox客服获取备件。建议由专业人员进行维修。
一般信息	可在制造商网站下载PDF格式说明书。保修2年。

常见问题 - P300R GODOX

如何将P300R灯连接至DMX？

使用标准DMX线缆（XLR 5针）将灯连接到您的DMX控制台。通道分配取决于所选模式（CCT、HSI等）。有关通道详情，请参阅说明书。

是否可以在没有DMX控制器的情况下使用灯？

可以，灯内置控制功能，可调节亮度、色温和动态效果。您也可以使用CRMX无线遥控或Art-Net/sACN。

如何更改色彩模式？

按MODE按钮浏览可用模式：CCT、HSI、RGBW、GEL等。使用编码器调整参数。

可用的动态效果有哪些？

灯提供18种效果：闪光、闪电、云、碎灯泡、电视、蜡烛、火、烟花、爆炸、焊接、警车、SOS、RGB循环、派对、彩虹、像素蜡烛和像素火。每种效果均可调节速度和颜色。

如何调节色温？

在CCT模式下，使用专用编码器将色温从1800K（琥珀色）调节至10000K（冷蓝色）。数值直接显示在屏幕上。

什么是DMX中的“增强通道”模式？

增强模式添加了额外的通道，用于控制频率、平滑度和工作模式（正常、高速、低亮度）。默认关闭，可在DMX设置中启用。

灯是否兼容无线系统？

是的，它支持CRMX（无线）协议以及通过以太网的Art-Net和sACN。控制优先级为：DMX > CRMX > Art-Net/sACN。

如何更新P300R的固件？

固件更新通过灯的USB端口进行。从Godox官方网站下载文件，并按照说明书中的说明操作。

如果灯无法点亮怎么办？

首先检查电源线和电源插座。确保电源开关处于开启状态。如果问题仍然存在，请联系Godox技术支持。

我可以在该灯上使用虚拟色纸吗？

可以，GEL模式内置了数百种Rosco和Lee品牌的色纸。您可以通过DMX或本地界面选择系列（COR、CAL、SPC、CINE等）和色纸编号。

用户手册 P300R GODOX

DMX模式表如有变更，恕不另行通知，可登录神牛官网https://www.godox.com.cn查看最新DMX模式表。

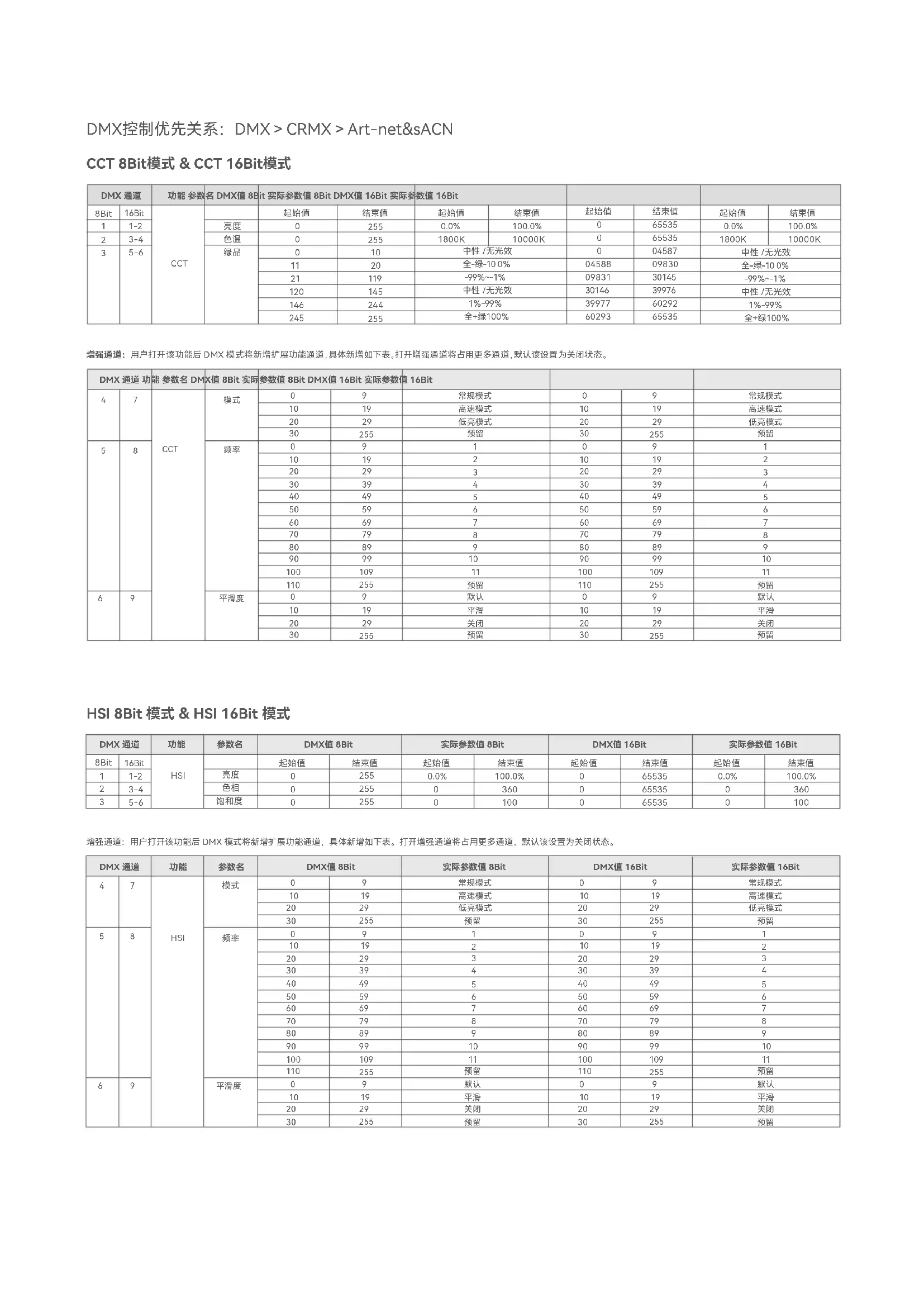

CCT 8Bit 模式 & CCT 16Bit 模式

DMX 通道		功能参数	名 DMX值 8Bit 实际参数值 8Bit DMX值 16Bit 实际参数值 16Bit
8Bit	16Bit	CCT		起始值	结束值	起始值	结束值	起始值	结束值
1	1-2		亮度	0	255	0.0%	100.0%	0	65535	0.0%
2	3-4		色温	0	255	1800K	10000K	0	65535	1800K
3	5-6		绿品	0	10	中性/无光效		0	04587	中性/无光效
				11	20	全绿-10.0%		04588	09830	全绿-10.0%
				21	119	-99%~1%		09831	30145	-99%~1%
				120	145	中性/无光效		30146	39976	中性/无光效
				146	244	1%-99%		39977	60292	1%-99%
				245	255	全+绿100%		60293	65535	全+绿100%

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX通道功能参数名DMX值8Bit实际			参数值8Bit DMX值16Bit实际参数值
4	7	CCT	模式	0	9	常规模式	0	9 常规模式
				10	19	高速模式	10	19 高速模式
				20	29	低亮模式	20	29 低亮模式
				30	255	预留	30	255 预留
5	8		频率	0	9	1	0	9 1
				10	19	2	10	19 2
				20	29	3	20	29 3
				30	39	4	30	39 4
				40	49	5	40	49 5
				50	59	6	50	59 6
				60	69	7	60	69 7
				70	79	8	70	79 8
				80	89	9	80	89 9
				90	99	10	90	99 10
				100	109	11	100	109 11
				110	255	预留	110	255 预留
6	9		平滑度	0	9	默认	0	9 负真
				10	19	平滑	10	19 平滑
				20	29	关闭	20	29 关闭
				30	255	预留	30	255 预留

HSI 8Bit 模式 & HSI 16Bit 模式

DMX 通道		功能	参数名	DMX值 8Bit		实际参数值 8Bit		DMX值 16Bit		实际参数值 16Bit
8Bit	16Bit	HSI		起始值	结束值	起始值	结束值	起始值	结束值	起始值	结束值
1	1-2		亮度	0	255	0.0%	100.0%	0	65535	0.0%	100.0%
2	3-4		色相	0	255	0	360	0	65535	0	360
3	5-6		饱和度	0	255	0	100	0	65535	0	100

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道		功能	参数名	DMX值 8Bit		实际参数值 8Bit	DMX值 16Bit		实际参数值 16Bit
4	7	HSI	模式	0	9	常规模式	0	9	常规模式
				10	19	高速模式	10	19	高速模式
				20	29	低亮模式	20	29	低亮模式
				30	255	预留	30	255	预留
5	8		频率	0	9	1	0	9	1
				10	19	2	10	19	2
				20	29	3	20	29	3
				30	39	4	30	39	4
				40	49	5	40	49	5
				50	59	6	50	59	6
				60	69	7	60	69	7
				70	79	8	70	79	8
				80	89	9	80	89	9
				90	99	10	90	99	10
				100	109	11	100	109	11
				110	255	预留	110	255	预留
6	9		平滑度	0	9	默认	0	9	默认
				10	19	平滑	10	19	平滑
				20	29	关闭	20	29	关闭
				30	255	预留	30	255	预留

RGBW 8Bit 模式 & RGBW 16Bit 模式

DMX 通道		功能参数	名 DMX值 8Bit 实际参数值 8Bit DMX值 16Bit 实际参数值 16Bit
8Bit	16Bit	RGBW		起始值	结束值	起始值	结束值	起始值	结束值
1	1-2		亮度	0	255	0.0%	100.0%	0	65535	0.0%
2	3-4		R(红光)	0	255	0.0%	100.0%	0	65535	0.0%
3	4-5		G(绿光)	0	255	0.0%	100.0%	0	65535	0.0%
4	6-7		B(蓝光)	0	255	0.0%	100.0%	0	65535	0.0%
5	8-9		W(白光)	0	255	0.0%	100.0%	0	65535	0.0%

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功 能参数名 DMX 值 8Bit 实际			参数值 8Bit DMX 值 16Bit 实际参数值 16Bit
6	10	RGBW	模式	0	9	常规模式	0	9
				10	19	高速模式	10	19
				20	29	低亮模式	20	29
				30	255	预留	30	255
7	11		频率	0	9	1	0	9
				10	19	2	10	19
				20	29	3	20	29
				30	39	4	30	39
				40	49	5	40	49
				50	59	6	50	59
				60	69	7	60	69
				70	79	8	70	79
				80	89	9	80	89
				90	99	10	90	99
				100	109	11	100	109
				110	255	预留	110	255
	128		平滑度	0	9	默认	0	9
				10	19	平滑	10	19
				20	29	关闭	20	29
				30	255	预留	30	255

RGBWW 8Bit 模式

DMX 通道	功能参数	名	DMX值 8Bit		实际参数值 8Bit
8Bit	RGBWW		起始值	结束值	起始值	结束值
1		亮度	0	255	0.0%	100.0%
2		R(红光)	0	255	0.0%	100.0%
3		G(绿光)	0	255	0.0%	100.0%
4		B(蓝光)	0	255	0.0%	100.0%
5		W(冷白光)	0	255	0.0%	100.0%
6		W(暖白光)	0	255	0.0%	100.0%

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功能参数名 DMX值 8Bit			实际参数值 8Bit
7	RGBWW	模式	0	9	常规模式
			10	19	高速模式
			20	29	低亮模式
			30	255	预留
8		频率	0	9	1
			10	19	2
			20	29	3
			30	39	4
			40	49	5
			50	59	6
			60	69	7
			70	79	8
			80	89	9
			90	99	10
			100	109	11
			110	255	预留
9		平滑度	0	9	默认
			10	19	平滑
			20	29	关闭
			30	255	预留

CCT + HSI 8Bit 模式

DMX 通道	功能参数名 DMX值 8Bit 实际参数值 8Bit
8Bit	CCT+HSI		起始值	结束值	起始值	结束值
1		亮度	0	255	0.0%	100.0%
2		色温	0	255	1800K	10000K
3		绿品	0	255	-100%	100%
4		量化	0	255	0	100
5		色相	0	255	0	360
6		饱和度	0	255	0	100

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功能参数名 DMX 值 8Bit 实际参数值 8Bit
7	CCT+HSI	模式	0	9	常规模式
			10	19	高速模式
			20	29	低亮模式
			30	255	预留
8		频率	0	9	1
			10	19	2
			20	29	3
			30	39	4
			40	49	5
			50	59	6
			60	69	7
			70	79	8
			80	89	9
			90	99	10
			100	109	11
			110	255	预留
9		平滑度	0	9	默认
			10	19	平滑
			20	29	关闭
			30	255	预留

CCT + RGBW 8Bit 模式

DMX 通道	功能参数	名 DMX值 8Bit 实际参数值 8Bit
8Bit	CCT+RGBW		起始值	结束值	起始值	结束值
1		亮度	0	255	0.0%	100.0%
2		色温	0	255	1800K	10000K
3		绿品	0	255	-100%	100%
4		雾化	0	255	0	100
5		R(红光)	0	255	0.0%	100.0%
6		G(绿光)	0	255	0.0%	100.0%
7		B(蓝光)	0	255	0.0%	100.0%
8		W(白光)	0	255	0.0%	100.0%

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功能参数名 DMX 值 8Bit 实际参数值 8Bit
9	CCT+RGBW	模式	0	9	常规模式
			10	19	高速模式
			20	29	低亮模式
			30	255	预留
10		频率	0	9	1
			10	19	2
			20	29	3
			30	39	4
			40	49	5
			50	59	6
			60	69	7
			70	79	8
			80	89	9
			90	99	10
			100	109	11
			110	255	预留
11		平滑度	0	9	默认
			10	19	平滑
			20	29	关闭
			30	255	预留

GEL 8Bit 模式 & GEL 16Bit 模式

DMX 通道		功能	参数名 DMX值 8Bit	实际参数值 8Bit DM		X值 16Bit		实际参数值 16Bit
8Bit	16Bit	GEL		起始值	结束值	起始值	结束值	起始值	结束值	起始值	结束值
1	1-2		亮度	0	255	0.0%	100.0%	0	65535	0.0%	100.0%
2	3		R-GEL/L-GEL(色片)	0	255	≤128为R-GEL色片	>128为L-GEL色片	0	65535	≤128为R-GEL色片	>128为L-GEL色片
3	4		类型	0	50	R-GEL: COR. L-GEL: COR.		0	50	R-GEL: COR. L-GEL: COR.
				51	101	R-GEL: CAL. L-GEL: COLOR.		51	101	R-GEL: CAL. L-GEL: COLOR.
				102	152	R-GEL: SPC. L-GEL: 600		102	152	R-GEL: SPC. L-GEL: 600
				153	203	R-GEL: CINE. L-GEL: COS.		153	203	R-GEL: CINE. L-GEL: COS.
				204	255	L-GEL: 700		204	255	L-GEL: 700
4	5		色温	0	255	≤128为3200K	>128为5600K	0	65535	≤128为3200K	>128为5600K
5	6-7		色号	0	255	0	不同类别色片的色号总数(详细请看下表)	0	65535	0	不同类别色片的色号总数(详细请看下表)
6	8		微调饱和度	0	255	0-10色相=0; 11-255色相(-10--+10)		0	255	0-10色相=0; 11-255色相(-10--+10)
7	9		微调饱和度	0	255	0-10饱和度=0; 11-255饱和度(-20--+20)		0	255	0-10饱和度=0; 11-255饱和度(-20--+20)

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功 能参数名 DMX值 8Bit 实际			参数值 8Bit DMX值 16Bit 实际参数值
8	10	GEL	模式	0	9	常规模式	0
				10	19	高速模式	10
				20	29	低亮模式	20
				30	255	预留	30
			频率	0	9	1	0
				10	19	2	19
				20	29	3	29
				30	39	4	39
				40	49	5	49
				50	59	6	59
				60	69	7	69
				70	79	8	79
				80	89	9	89
				90	99	10	99
				100	109	11	109
				110	255	预留	255
10	12		平滑度	0	9	默认	0
				10	19	平滑	10
				20	29	关闭	20
				30	255	预留	30

R-GEL 色片

DMX通道	COR. (总数33)
	色织名称	型号
0-1	Full CTB	3202
2-3	3/4 CTB	3203
4-5	1/2 CTB	3204
6-7	1/3 CTB	3206
8-9	1/4 CTB	3208
10-11	1/8 CTB	3216
12-13	Double	3220
14-15	CTB Full	3407
16-17	CTO 3/4 CTO	3411
18-19	1/2 CTO	3408
20-21	1/4 CTO	3409
22-23	1/8 CTO	3410
24-25	Double CTO	3420
26-27	Full CTS	3441
28-29	1/2 CTS	3442
30-31	1/4 CTS	3443
32-33	1/8 CTS	3444
34-35	Full Plusgreen	3304
36-37	1/2 Plusgreen	3315
38-39	1/4 Plusgreen	3316
40-41	1/8 Plusgreen	3317
42-43	FullMinusgreen	3308
44-45	3/4 Minusgrn	3309
46-47	1/2 Minusgreen	3313
48-49	1/4 Minusgreen	3314
50-51	1/8 Minusgreen	3318
52-53	Fluorofilter	3310
54-55	Industrial Vapor	3150
56-57	Urban Vapor	3152
58-59	Tough Y-1	3107
60-61	Tough MT 54	3134
62-63	Tough MTY	3106
64-65	Tough MT2	3102

	CAL. (总数33) DMX 进
	色纸名称	型号
0-1	15 Blue	4215
2-3	30 Blue	4230
4-5	60 Blue	4260
6-7	90 Blue	4290
8-9	7 Cyan	4307
10-11	15 Cyan	4315
12-13	30 Cyan	4330
14-15	60 Cyan	4360
16-17	90 Cyan	4390
18-19	15 Green	4415
20-21	30 Green	4430
22-23	60 Green	4460
24-25	90 Green	4490
26-27	15 Yellow	4515
28-29	30 Yellow	4530
30-31	60 Yellow	4560
32-33	90 Yellow	4590
34-35	15 Red	4615
36-37	30 Red	4630
38-39	60 Red	4660
40-41	90 Red	4690
42-43	15 Magenta	4715
44-45	30 Magenta	4730
46-47	60 Magenta	4760
48-49	90 Magenta	4790
50-51	15 Pink	4815
52-53	30 Pink	4830
54-55	60 Pink	4860
56-57	90 Pink	4890
58-59	15 Lavender	4915
60-61	30 Lavender	4930
62-63	60 Lavender	4960
64-65	90 Lavender	4990

DMX通道	SPC. (总数10)
	色纸名称	型号
0-1	VS Red	2001
2-3	VS Orange	2002
4-5	VS Yellow	2003
6-7	VS Green	2004
8-9	VS Cyan	2005
10-11	VS Azure	2006
12-13	VS Blue	2007
14-15	VS Indigo	2008
16-17	VS Violet	2009
18-19	VS Magenta	2010

DMX渠道	CINE. (总数46)
	色纸名称	型号
0-1	Bastard Amber	2
2-3	Pale Bastard Amber	302
4-5	No Color Straw	6
6-7	Pale Gold	8
8-9	Daffodil	310
10-11	Straw	12
12-13	Light Amber	16
14-15	Gallo Gold	316
16-17	Light Flame	17
18-19	Flame	18
20-21	Mayan Sun	318
22-23	Golden Amber	21
24-25	Soft Golden Amber	321
26-27	Orange	23
28-29	Henna Sky	325
30-31	Light Red	25
32-33	No Color Pink	33
34-35	Blush Pink	333
36-37	Flesh Pink	34
38-39	Pale Rose Pink	37
40-41	Salmon	41
42-43	Deep Salmon	42
44-45	Middle Rose	44
46-47	Light Rose Purple	47
48-49	Surprise Pink	51
50-51	No Color Blue	60
52-53	Cleanwater	360
54-55	Booster Blue	62
56-57	Tipton Blue	362
58-59	Blue Bell	364
60-61	Daylight Blue	65
62-63	Tharon Delft Blue	365
64-65	Cerulean Blue	375
66-67	Bermuda Blue	376
68-69	Green Blue	77
70-71	Alice Blue	378
72-73	Primary Blue	80
74-75	Baldassari Blue	381
76-77	Medium Blue	83
78-79	Pale Yellow Green	87
80-81	Light Green	88
82-83	Moss Green	89
84-85	Primary Green	91
86-87	Turquoise	92
88-89	Blue Green	93
90-91	Chocolate	99

DMX通道	CO R. (总数 39
	色斑名称	型号
0-1	Double CTB	200
2-3	Full CTB	201
4-5	3/4 CTB	281
6-7	1/2 CTB	202
8-9	1/4 CTB	203
10-11	1/8 CTB	218
12-13	Double CTO	287
14-15	CTO Full	204
16-17	CTO 3/4 CTO	285
18-19	1/2 CTO	205
20-21	1/4 CTO	206
22-23	1/8 CTO	223
24-25	1/12 CTB	283
26-27	1/12 CTO	286
28-29	Full CTS	441
30-31	1/2 CTS	442
32-33	1/4 CTS	443
34-35	1/8 CTS	444
36-37	Full CTO + .3 ND	207
38-39	Full CTO + .6 ND	208
40-41	L.C.I. Yellow(YI)	212
42-43	White Flame Green	213
44-45	LEE Fluorescent Green	219
46-47	Super Correction L.C.I.	230
48-49	Yellow Super Correction	232
50-51	W.F. Green	236
52-53	H.M.I. (to Tungsten)	237
54-55	C.I.D. (to Tungsten)	238
56-57	C.S.I. (to Tungsten)	241
58-59	LEE Fluorescent 5700 Kelvin	242
60-61	LEE Fluorescent 4300 Kelvin	243
62-63	LEF Fluorescent 3600 Kelvin	244
64-65	LEE Plus Green	245
66-67	1/2 Plus Green	246
68-69	1/4 Plus Green	278
70-71	1/8 Plus Green	247
72-73	LEE Minus Green	248
74-75	1/2 Minus Green	249
76-77	1/4 Minus Green	279

DMX通道	COLOR. (总数89)
	色纸名称	型号
0-1	Rose Pink	2
2-3	Lavender Tint	3
4-5	Medium Bastard Amber	4
6-7	Pale Yellow	7
8-9	Dark Salmon	8
10-11	Pale Amber Gold	9
12-13	Medium Yellow	10
14-15	Straw Tint	13
16-17	Surprise Peach	17
18-19	Fire	19
20-21	Medium Amber	20
22-23	Gold Amber	21
24-25	Dark Amber	22
26-27	Scarlet	24
28-29	Sunset Red	25
30-31	Bright Red	26
32-33	Light Pink	35
34-35	Medium Pink	36
36-37	Dark Magenta	46
38-39	Rose Purple	48
40-41	Light Lavender	52
42-43	Paler Lavender	53
44-45	Lavender	58
46-47	Mist Blue	61
48-49	Pale Blue	63
50-51	Sky Blue	68
52-53	Evening Blue	75
54-55	Just Blue	79
56-57	Deeper Blue	85
58-59	Lime Green	88
60-61	Moss Green	89
62-63	Dark Yellow Green	90
64-65	Spring Yellow	100
66-67	Yellow	101
68-69	Light Amber	102
70-71	Straw	103
72-73	Deep Amber	104
74-75	Primary Red	106
76-77	Light Rose	107
78-79	English Rose	108
80-81	Light Salmon	109
82-83	Middle Rose	110
84-85	Dark Pink	111
86-87	Magenta	113
88-89	Peacock Blue	115
90-91	Steel Blue	117
92-93	Light Blue	118
94-95	Deep Blue	120
96-97	LEE Green	121
98-99	Fern Green	122
100-101	Dark Green	124
102-103	Smokey Pink	127
104-105	Bright Pink	128
106-107	Marine Blue	131
108-109	Golden Amber	134
110-111	Deep Golden Amber	135
112-113	Pale Lavender	136
114-115	Special Lavender	137
116-117	Pale Green	138
118-119	Summer Blue	140
120-121	Pale Violet	142
122-123	Pale Navy Blue	143
124-125	No Color Blue	144
126-127	Apricot	147
128-129	Bright Rose	148
130-131	Cold Tint	151
132-133	Pale Gold	152
134-135	Pale Salmon	153
136-137	Pale Rose	154
138-139	Chocolate	156
140-141	Pink	157
142-143	No Color Straw	159
144-145	Slate Blue	161
146-147	Bastard Amber	162
148-149	Flame Red	164
150-151	Daylight Blue	165
152-153	Lilac Tint	169
154-155	Deep Lavender	170
156-157	Dark Steel Blue	174
158-159	Loving Amber	176
160-161	Dark Lavender	180
162-163	Light Red	182
164-165	Flesh Pink	192
166-167	Surprise Pink	194
168-169	Zenith Blue	195
170-171	True Blue	196
172-173	Alice Blue	197
174-175	Palace Blue	198
175-177	Regal Blue	199

DMX通道	600(总数9)
	色纸名称	型号
0-1	Arctic White	600
2-3	Silver	601
4-5	Platinum	602
6-7	Moonlight White	603
8-9	Full CT 85	604
10-11	Industry Sodium	650
12-13	HI Sodium	651
14-15	Urban Sodium	652
16-17	LO Sodium	653

DMX通道	COS. (总数 18)
	色相名称	型号
0-1	Cosmetic Peach	184
2-3	Cosmetic Silver Rose	186
4-5	Cosmetic Rouge	187
6-7	Cosmetic Highlight	188
8-9	Cosmetic Silver Moss	189
10-11	Cosmetic Aqua Blue	191
12-13	Lily Frost	705
14-15	Shanklin Frost	717
16-17	Half Shanklin Frost	718
18-19	Durham Daylight Frost	720
20-21	Hampshire Rose	749
22-23	Durham Frost	750
24-25	Soft Amber Key 1	774
26-27	Soft Amber Key 2	775
28-29	Moroccan Frost	791
30-31	Blue Diffusion	217
32-33	Blue Frost	221
34-35	Daylight Blue frost	224

DMX通道	7 0 0(总数41
	色线名称	型号
0-1	Perfect Lavender	700
2-3	Provence	701
4-5	Special Pale Lavender	702
5-7	Cold Lavender	703
8-9	Lily	704
10-11	King Fals Lavender	706
12-13	Cool Lavender	708
14-15	Electric Lilac	709
16-17	Spin Special Blue	710
18-19	Cold Blue	711
20-21	Bedford Blue	712
22-23	Elysian Blue	714
24-25	Cabana Blue	715
26-27	Mikkel Blue	716
28-29	Colour Wash Blue	719
30-31	Berry Blue	721
32-33	Virgin Blue	723
34-35	Ocean Blue	724
36-37	Old Steel Blue	725
38-39	Steel Green	728
40-41	Liberty Green	730
42-43	Dirty Ice	731
44-45	Damp Squib	733
46-47	JAS Green	738
48-49	Bram Brown	742
50-51	Dirty White	744
52-53	Brown	746
54-55	Easy White	747
56-57	Seedy Pink	748
58-59	Wheat	763
60-61	Sun Colour Straw	764
62-63	LEF Yellow	765
64-65	Cardbox Amber	773
66-67	Nectarine	776
68-69	Millenium Gold	778
70-71	Bastard Pink	779
72-73	Terry Red	781
74-75	Blood Red	789
76-77	Moroccan Pink	790
78-79	Pretty n'Pink	794
80-81	Magical Magenta	795

X-Y16Bit模式

DMX 通道	功能参数	名 DMX值 16Bit 实际参数值 16Bit
16Bit	X-Y		起始值	结束值	起始值	结束值
1-2		亮度	0	65535	0.0%	100.0%
3-4		X	0	65535	0	0.85
5-6		Y	0	65535	0	0.85

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功能参数名 DMX值 16Bit 实际参数值 16Bit
7	X-Y	模式	0	9	常规模式
			10	19	高速模式
			20	29	低壳模式
			30	255	预留
8		频率	0	9	1
			10	19	2
			20	29	3
			30	39	4
			40	49	5
			50	59	6
			60	69	7
			70	79	8
			80	89	9
			90	99	10
			100	109	11
			110	255	预留
9		平滑度	0	9	默认
			10	19	平滑
			20	29	关闭
			30	255	预留

CCT + RGBW Engine 8Bit 模式

DMX 通道	功能参数名 DMX值 8 Bit 实际参数值 8Bit
8Bit	CCT+RGBW Engine 1		起始值结束值起始值结束值
1		亮度	0	255	0.0% 100.0%
2		色温	0	255	1800K 10000K
3		绿品	0	255	-100% 100%
4		显化	0	255	0 100
5		R	0	255	0.0% 100.0%
6		G	0	255	0.0% 100.0%
7		B	0	255	0.0% 100.0%
8		W	0	255	0.0% 100.0%
9	CCT+RGBW Engine 2	亮度	0	255	0.0% 100.0%
10		色温	0	255	1800K 10000K
11		绿品	0	255	-100% 100%
12		显化	0	255	0 100
13		R	0	255	0.0% 100.0%
14		G	0	255	0.0% 100.0%
15		B	0	255	0.0% 100.0%
16		W	0	255	0.0% 100.0%
17	CCT+RGBW Engine 3	亮度	0	255	0.0% 100.0%
18		色温	0	255	1800K 10000K
19		绿品	0	255	-100% 100%
20		显化	0	255	0 100
21		R	0	255	0.0% 100.0%
22		G	0	255	0.0% 100.0%
23		B	0	255	0.0% 100.0%
24		W	0	255	0.0% 100.0%
25	CCT+RGBW Engine 4	亮度	0	255	0.0% 100.0%
26		色温	0	255	1800K 10000K
27		绿品	0	255	-100% 100%
28		显化	0	255	0 100
29		R	0	255	0.0% 100.0%
30		G	0	255	0.0% 100.0%
31		B	0	255	0.0% 100.0%
32		W	0	255	0.0% 100.0%

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功能参数名 DMX 值 8Bit 实际参数值 8Bit
33	CCT+RGBW Engine	模式	0	9	常规模式
			10	19	高速模式
			20	29	低亮模式
			30	255	预留
34		频率	0	9	1
			10	19	2
			20	29	3
			30	39	4
			40	49	5
			50	59	6
			60	69	7
			70	79	8
			80	89	9
			90	99	10
			100	109	11
			110	255	预留
35		平滑度	0	9	默认
			10	19	平滑
			20	29	关闭
			30	255	预留

HSI Engine 8Bit 模式

DMX 通道	功能参数	名 DMX值 8	Bit 实际参数值 8Bit
8Bit	HSI Engine 1		起始值结束	起始值结束值
1		亮度	0	255	0.0%	100.0%
2		色相	0	255	0	360
3		饱和度	0	255	0	100
4	HSI Engine 2	亮度	0	255	0.0%	100.0%
5		色相	0	255	0	360
6		饱和度	0	255	0	100
7	HSI Engine 3	亮度	0	255	0.0%	100.0%
8		色相	0	255	0	360
9		饱和度	0	255	0	100
10	HSI Engine 4	亮度	0	255	0.0%	100.0%
11		色相	0	255	0	360
12		饱和度	0	255	0	100

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道功 能参数名 DMX值 8Bit 实际参数值 8Bit
13	HSI Engine	模式	0	9	常规模式
			10	19	高速模式
			20	29	低壳模式
			30	255	预留
14		频率	0	9	1
			10	19	2
			20	29	3
			30	39	4
			40	49	5
			50	59	6
			60	69	7
			70	79	8
			80	89	9
			90	99	10
			100	109	11
			110	255	预留
15		平滑度	0	9	默认
			10	19	平滑
			20	29	关闭
			30	255	预留

FX 8Bit 模式 & FX 16Bit 模式

DMX 通道		功能	参数名	DMX值 8 Bit		实际参数值 8Bit		DMX值 16Bit		实际参数值 16Bit
8Bit	16Bit	光效类型 光效种类		起始值 结束值 起始值			结束值 起始值	结束值 起始值			结束值
1	1-2		亮度	0	255	0.0% 100.0%		0	65535	0.0%	100.0%
2	3		光效类型 光效种类	0	9	光效关闭		0	9	光效关闭
				10	19	闪光灯		10	19	闪光灯
				20	29	雷闪电		20	29	雷闪电
				30	39	多云		30	39	多云
				40	49	环灯泡		40	49	环灯泡
				50	59	TV		50	59	TV
				60	69	蜡烛		60	69	蜡烛
				70	79	火		70	79	火
				80	89	烟花		80	89	烟花
				90	99	爆炸		90	99	爆炸
				100	109	焊接		100	109	焊接
				110	119	警车		110	119	警车
				120	129	SOS		120	129	SOS
				130	139	彩光循环		140	139	彩光循环
				140	149	派对		150	149	派对
				150	159	彩虹		160	159	彩虹
				160	169	像表暗烛		170	169	像表暗烛
				170	179	像素火		180	179	像素火
3	4	闪光灯	类型	0	255	CCT (0-127)	HSI (128-255)	0	255	CCT (0-127)	HSI (128-255)
4	5-6		色温/色相	0	255	1800K/0	10000K/360	0	65535	1800K/0	10000K/360
5	7-8		速度	0	255	0	100	0	65535	0	100
6	9-10		模式	0	255	0闪光灯	1镁光灯	0	255	0闪光灯	1镁光灯
3	4-5	雷闪电	色温	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		频率	0	255	0	20	0	65535	0	20
5	8-9		次级	0	255	0	10	0	65535	0	10
3	4-5	多云	亮暗比例	0	255	10%	90%	0	65535	10%	90%
4	6-7		速度	0	255	0	100	0	65535	0	100
3	4-5	坏灯泡	类型	0	255	CCT (0-127)	HSI (128-255)	0	255	CCT (0-127)	HSI (128-255)
4	5-6		色温/色相	0	255	1800K/0	10000K/360	O	65535	1800K/0	10000K/360
5	7-8		速度	0	255	0	100	0	65535	0	100
3	4-5	TV	类型	0	255	CCT (0-127)	HSI (128-255)	0	255	CCT (0-127)	HSI (128-255)
4	5-6		速度	0	255	0	100	0	65535	0	100
3	4-5	蜡烛	速度	0	255	0	100	0	65535	0	100
3	4-5	火	速度	0	255	0	100	0	65535	0	100
3	4-5	烟花	速度	0	255	0	100	0	65535	0	100
4	6-7		余烬	0	255	0	100	0	65535	0	100
3	4-5	爆炸	类型	0	255	CCT (0-127)	HS (128-255)	0	255	CCT (0-127)	HS (128-255)
4	6-7		色温/色相	0	255	1800K/0	10000K/360	0	65535	1800K/0	10000K/360
5	8-9		速度	0	255	0	100	0	65535	0	100
6	10-11		余烬	0	255	0	100	0	65535	0	100
3	4-5	焊接	类型	0	255	CCT (0-127)	HSI (128-255)	0	255	CCT (0-127)	HSI (128-255)
4	6-7		色温/色相	0	255	1800K/0	10000K/360	0	65535	1800K/0	10000K/360
5	8-9		速度	0	255	0	100.0	0	65535	0	100
3	4-5	SOS	类型	0	255	CCT (0-127)	HSI (128-255)	0	255	CCT (0-127)	HSI (128-255)
4	6-7		色温/色相	0	255	1800K/0	10000K/360	O	65535	1800K/0	10000K/360
3	4	警车	颜色	0	255	0	7	0	255	0	7
4	5		模式	0	255	0	4	0	255	0	4
3	4-5	彩光循环	饱和度	0	255	0	100	0	65535	0	100
4	6		速度	0	255	1	100	0	65535	1	100
3	4-5	派对	饱和度	0	255	0	100	0	65535	0	100
4	6		速度	0	255	1	100	0	65535	1	100
3	4	像素错烛	色调	0-84		偏暖		0-84		偏暖
				85-169		中性		85-169		中性
				170-255		偏冷		170-255		偏冷
4	5-6		速度	0.2551 Φ			100		65535	1	100
3	4	像素火	色调	0-84		偏暖		0-84		偏暖
				85-169		中性		85-169		中性
				170-255		偏冷		170-255		偏冷
4	6-7		速度	0.255		1 100		0	65535	1	100

增强通道：用户打开该功能后DMX模式将新增扩展功能通道，具体新增如下表。打开增强通道将占用更多通道，默认该设置为关闭状态。

DMX 通道 参数名 DMX值 8Bit 实际参数值			数值 8Bit DMX值 16Bit 实际参数值		6Bit
7	12	模式	0	9	常规模式	0	9	常规模式
			10	19	高速模式	10	19	高速模式
			20	29	低亮模式	20	29	低亮模式
			30	255	预留	30	255	预留
8	13	频率	0	9	1	0	9	1
			10	19	2	10	19	2
			20	29	3	20	29	3
			30	39	4	30	39	4
			40	49	5	40	49	5
			50	59	6	50	59	6
			60	69	7	60	69	7
			70	79	8	70	79	8
			80	89	9	80	89	9
			90	99	10	90	99	10
			100	109	11	100	109	11
			110	255	预留	110	255	预留
9	14	平滑度	0	9	默认	0	9	默认
			10	19	平滑	10	19	平滑
			20	29	关闭	20	29	关闭
			30	255	预留	30	255	预留

计算公式

计算亮度

8Bit

$$ \mathrm {D M X} \text {数 值} = \frac {\text {亮 度 数 值}}{0 . 3 9 2 2} $$

$$ \text {亮 度 数 值} = \mathrm {D M X} \text {数 值} \times 0. 3 9 2 2 $$

16Bit

$$ \mathrm {D M X} \text {数 值} = \frac {\text {亮 度 数 值}}{0 . 0 0 1 5 2 6} $$

$$ \text {亮 度 数 值} = \mathrm {D M X} \text {数 值} \times 0. 0 0 1 5 2 6 $$

计算色温

8Bit

$$ \mathrm {D M X} \text {数 值} = \frac {\text {色 温 数 值} - 1 8 0 0}{3 2 . 1 5 6 8} $$

$$ \text {色 温 数 值} = \mathrm {D M X} \text {数 值} \times 3 2. 1 5 6 8 + 1 8 0 0 $$

16Bit

$$ \mathrm {D M X} \text {数 值} = \frac {\text {色 温 数 值} - 1 8 0 0}{0 . 1 2 5 1} $$

$$ \text {色 温 数 值} = \mathrm {D M X} \text {数 值} \times 0. 1 2 5 1 + 1 8 0 0 $$

CCT 8Bit Mode & CCT 16Bit Mode

DMX channel		Function	Parameter DMX value 8Bit Actual value 8Bit DMX value 16Bit Actual value 16Bit
8Bit	16Bit	CCT		Starting	Ending	Starting	Ending	Starting	Ending	Starting
1	1-2		Brightness	0	255	0.0%	100.0%	0	65535	0.0%
2	3-4		CCT	0	255	1800K	10000K	0	65535	1800K
3	5-6		GM	0	10	Neutral/No Effect		0	04587	Neutral/No Effect
				11	20	Full Minus Green-100%		04588	09830	Full Minus Green-100%
				21	119	-99%~1%		09831	30145	-99%~1%
				120	145	Neutral/No Effect		30146	39976	Neutral/No Effect
				146	244	1%-99%		39977	60292	1%-99%
				245	255	Full Plus Green 100%		60293	65535	Full Plus Green 100%
