AD-10 专为现场演奏的原声吉他手设计；它集前置放大器、效果器、循环器和指令盒于一身。

使用本设备之前，请仔细阅读“使用安全须知”和“重要注意事项”（“使用安全须知”说明书与用户手册第

为防止发生故障和损坏设备，在进行任何连接之前，请务必调低音量并关闭所有设备。

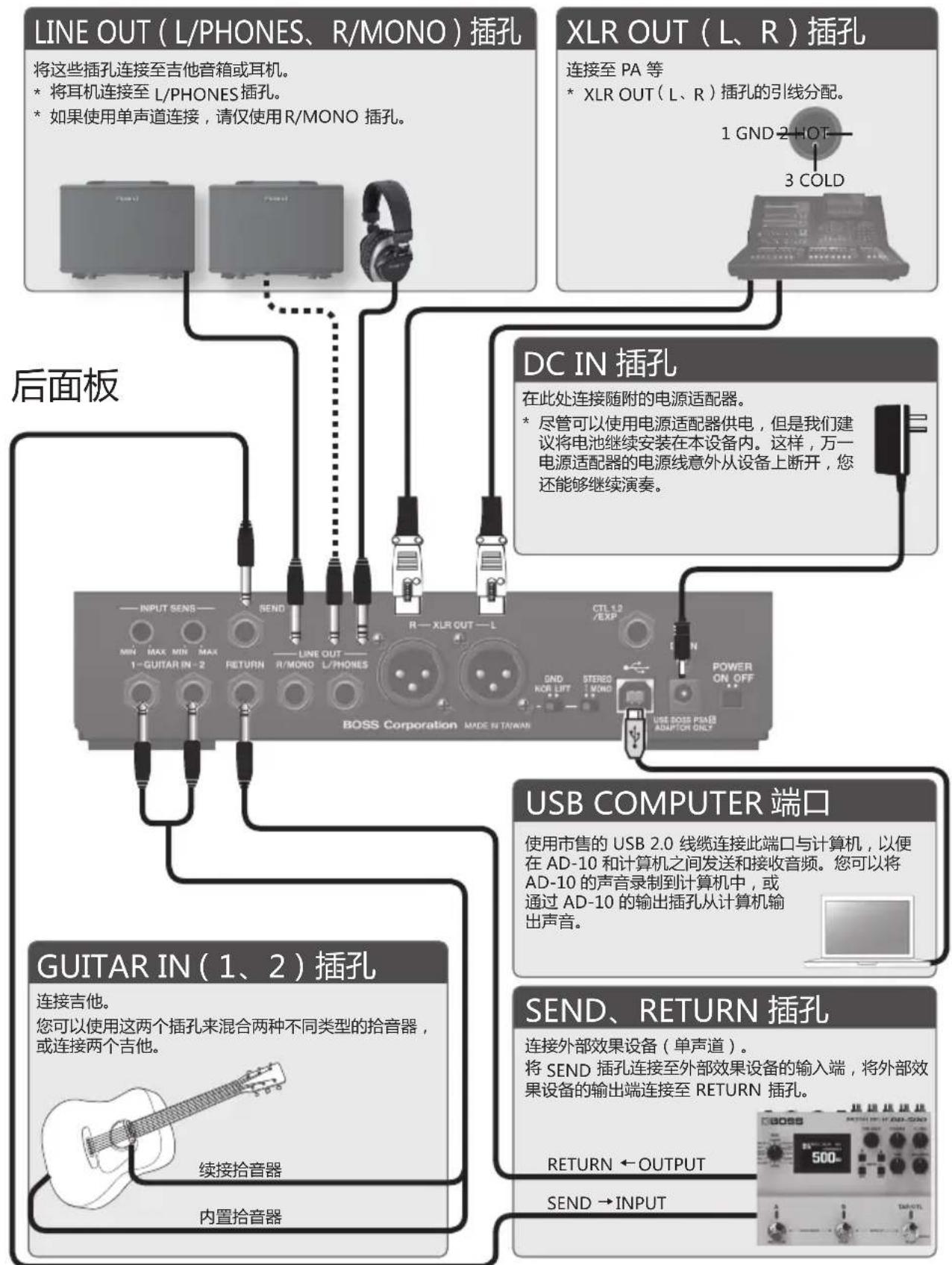

使用市售的 USB 2.0 线缆连接此端口与计算机，以便

AD-10 和计算机之间发送和接收音频。您可以将 AD-10 的声音录制到计算机中，或 AD-10 的输出插孔从计算机输

连接外部效果设备（单声道）。 SEND 插孔连接至外部效果设备的输入端，将外部效果设备的输出端连接至 RETURN

将这些插孔连接至吉他音箱或耳机。 将耳机连接至 L/PHONES

如果使用单声道连接，请仅使用 R/MONO

在此处连接随附的电源适配器。 尽管可以使用电源适配器供电，但是我们建议将电池继续安装在本设备内。这样，万一电源适配器的电源线意外从设备上断开，您还能够继续演奏。 GUITAR IN

连接吉他。您可以使用这两个插孔来混合两种不同类型的拾音器，或连接两个吉他。续接拾音器内置拾音器 SEND

在进行连接之前，请确保调低混音器或音箱的输入增益或音量。 如果按照错误顺序打开设备，则有可能对扬声器和其他设备造成故障和

关闭本设备之前，请务必调低音量。即使音量已调低，您依然有可能在打开

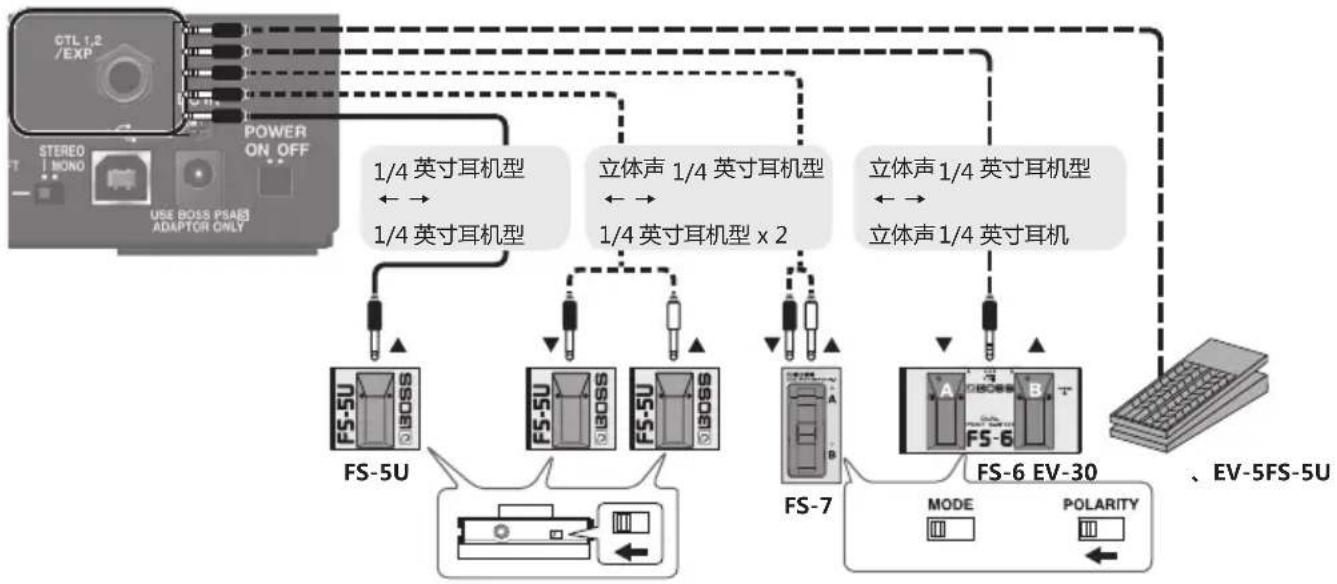

”。发生这种情况时，请安装新电池。 连接脚踏开关或音量控制踏板

FS-7 ：另售）或音量控制踏板（ FV-500H

CTL1,2/EXP 插孔，您可以为其分配各种功能。“分配踏板功能”（第

请仅使用指定的音量控制踏板。连接其他任何音量控制踏板时，有可能造成本设备失灵和

AD-10 配有输入插孔 (GUITAR IN 1, 2) 通道。您可以使用这些通道混合两种不同类型的拾音器（例如压电拾音器 电磁拾音器）以达到所需的平衡，或者在现场演奏中所连接的两个吉他之间进行切换。

使用后面板 [INPUT SENS] 旋钮调节输入灵敏度。调节灵敏度，使上面板 INPUT 指示灯在最大输入时呈橙色亮起。如果输入电平过高，INPUT 指示灯呈红色亮起。

[SELECT] 每次按下此按键时，输入选项将在

1+2 （最大）之间进行切换。选定输入的指示灯（ CH1

[SELECT] 按键以选择 1+2 (MIX)

[TUNER & MUTE] 吉他静音，调音器开启。

在将要调音的琴弦上弹奏一个自然音。最接近弹奏的琴弦音高的音符名称会出现在显示屏上。

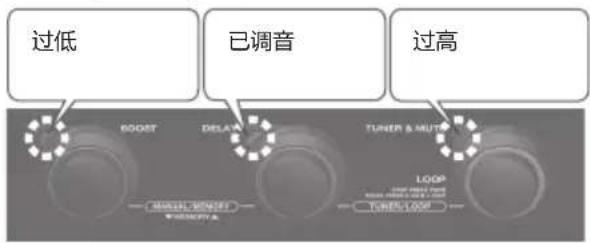

调音器打开时，您可以按下 [MENU] 按键以切换调音器的显示模式。调音状态也会通过踏板上方的按键来

[MENU] 按键，显示模式会发生以下变化。显示模式 说明 PANEL & PEDAL LED 和按键均显示音高。 PEDAL LED 显示音高。 PANEL仅按键显示音高。 要关闭调音器，请踩下任意踏板。5

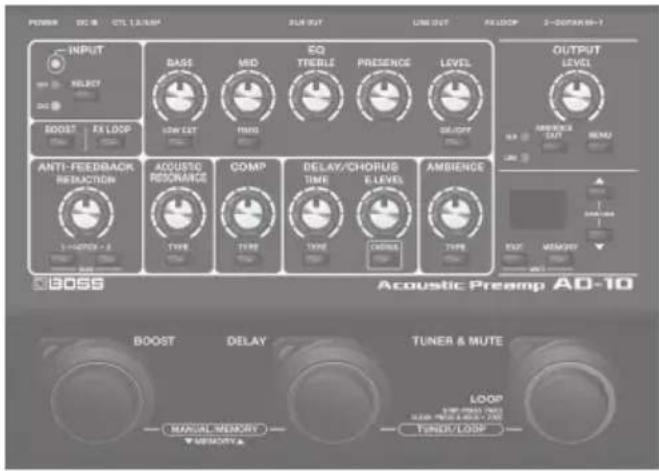

AD-10 时，本设备处于手动模式。在该模式下，根据面板旋钮的位置应用声音和效果。 5 显示屏上显示一个点。转动旋钮时，将显示其

[MEMORY] 按键使其呈红色亮起时，AD-10 忆模式。在该模式下，您可以将效果和设置（声音）的

组合保存为“记忆”并进行调用。您还可以同时踩下这两个踏板以在“手动”和“记忆”模式之间进行切换。 5 显示屏上显示记忆编号。 编辑设置时，显示屏上显示一个点。 5 您可以使用踏板（红色 LED ）切换记忆的效果和设置。

在记忆模式下，同时长踩图中显示的两个踏板，可切换到重踩模式。您可以使用踏板（蓝色 LED

[EXIT] 按键并按下 [MEMORY] 显示屏闪烁“ ”（写入）。

[MEMORY] [MEMORY] 按键和显示屏所示内容快速闪烁。 对于每种效果，您可以指定是将其保存为记忆还是手动使用（旋钮位置）（第

[EXIT] 按键并按下 [MEMORY] 显示屏闪烁“ ”（写入）。

”（初始化）。[MEMORY] 按键呈红色闪烁。 如果要取消操作，请按下 [EXIT]

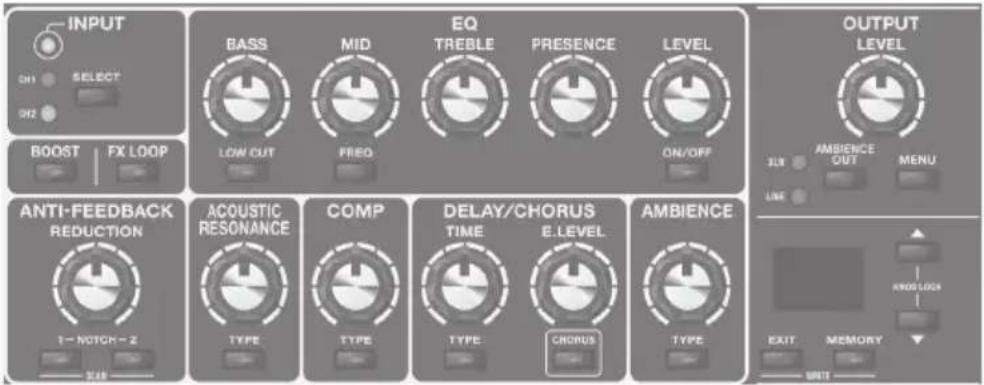

5 通过在按住 [EXIT] 时操作旋钮或按键，您可以 在不更改旋钮或按键设置的 情况下，看到显示屏上显示

5 在记忆模式下调用设置（声音）时，设置的值与物理旋钮的位置不匹配。例如，如果旋钮的设置值为 点钟，但物理旋钮转动到最左侧，则该值不会改变，直到将旋钮旋转到

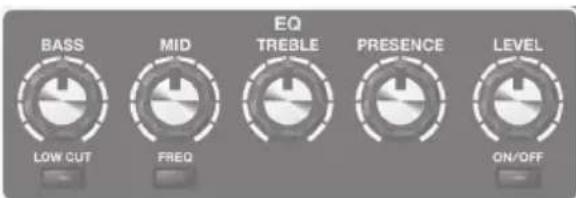

此按键打开时，低于指定频率的区域将被切除。 按下此按键时，显示屏将显示指定的频率。使用

[MID] 旋钮调节的频率区域。按下此按键时，显示屏 将显示指定的频率。使用

为中高频段添加明亮轮廓。如果您想提升音色的清晰度，

设置均衡器的总体音量。 [ON/OFF]

BOOST 启用此功能可提高音量。利用此功能，您可以方 便地调节音量使其高于背景声音（比如在独奏 时），或在演奏乐曲的特定部分时降低音量。 [BOOST]

关闭扩音功能。此按键开启时，显示屏显示增益设置。

时，打开和关闭时的音量相同。 FX LOOP

关闭外部效果。此按键开启时，显示屏显示返回级别设

ANTI-FEEDBACK 此效果可以根据吉他和音箱的位置或周围的环境，抑制可能 发生的声回授（鸣响声或尖叫声）。 [REDUCTION]

这是一种抑制功能，旨在对音色质量产 生最小的影响，并针对原声吉他经常发 生的低频回授进行优化。使用旋钮来调

将其设置为要减少回授的点（陷波频率）。 AD-10

ACOUSTIC RESONANCE 使用此旋钮调节原声吉他的机身共鸣效果与拾 音器的直达声之间的平衡。 [TYPE]

NATURAL 绿色 自然无修饰的音色 WIDE 橙色 突出机身共鸣的浑厚音色

BRIGHT 红色 具有扩展高频段的明亮音色 COMP

这使得输入信号的音量更加一致。通过抑制 起奏的峰值，即使输入灵敏度提高，也可以

DELAY/CHORUS DELAY 是一种回声般的效果。为 原声增添延迟的音效，产生广阔的

“反向延迟”之间进行切换。 [CHORUS]

BRIGHT 红色 带有明亮的琴弦共鸣的合唱音色 AMBIENCE 这种效果为声音加入混响效果。 [E.LEVEL]

通过长按效果按键中的一个按键，您可以访问其他设置。

[TYPE] 按键进入子参数设置模式，然后再

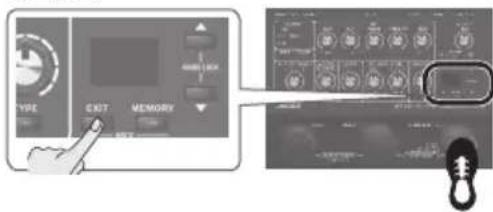

MUTE] 踏板时，循环器将启动。 循环器启动时，您可以使用 [TUNER

MUTE] 踏板为吉他录音并创建循环演奏。

的值，播放音量将低于演奏 音量。因此，即使录制多次，演奏的声音也不会被循环播放

有关这些设置的详细信息，请参阅“输出设置”（第

如要清除乐句，请在停止的同时踩下 [LOOP]

LINE OUT L/PHONES R/MONO）插孔的输出音量，以及如何

(PHONES LEVEL) PHONES 插孔的音量。

(OUTPUT LEVEL)如果此项设置为 OUTPUT LEVEL，则输出电平与旋钮位

(XLR LEVEL) XLR 插孔的音量。

(OUTPUT LEVEL)如果此项设置为 OUTPUT LEVEL，则输出电平与旋钮位

(MIX)输出经过效果处理的声音。USB AUDIO 播放声音也会进行混合和输出。

(PRE/POST) ：输出应用效果前的声音 （输入选择器的输出）。 ：输出应用效果的声音。

GUITAR INPUT 2 入的声音是否经过效果处理。如果启用此选项，则会忽略各种效果；仅应用循环效果器和空间混响效果。除了吉他，您可以将一个不同的乐器连接到 GUITAR IN 2

下面介绍如何指定空间混响的输出方式。空间混响可以同时 XLR OUT

LINE OUT，也可单独输出至 XLR OUT

LINE”和“全关”之间交替切换。指示灯亮起以指示空间混响的输出插孔。

[AMBIENCE OUT] 按键时，显示屏将显示整个 AD-10 的空间混响级别。使用

按键指定级别。此功能方便您精细地调节空间混响量，例如弥补演奏场地的声响效果。11

对于每个记忆，您可以指定在手动模式或重踩模式（第

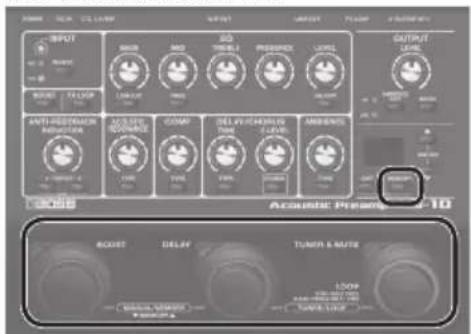

[MEMORY] 按键，然后踩下用于打开

[MEMORY] 按键和相应的踏板呈红色亮起；AD-10 踩踏板设置模式。同时，每种效果的按键闪烁。 可对在“分配踏板功能”（第

页）中分配了 FX ON/OFF 功能的踏板进行重踩踏板设置。

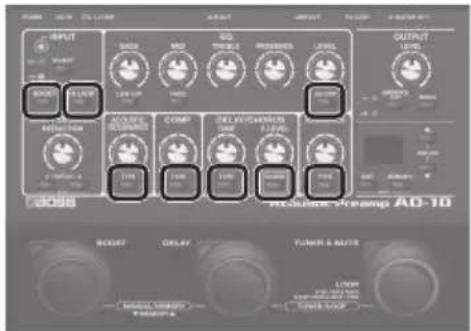

按几下每种效果的按键以指定踏板工作时效果的开

AD-10 共享的设置称作“系统设置”。

设置。您可以针对不同拾音器或各个演出场地的频响设置适当的

5 通过长按 [ON/OFF] 按键可对噪声抑制器进行设置。显示屏显示该值。使用

5 您可以使用 [FX LOOP] 按键改变相位。每次按下此按键时，相位将会颠倒。

[MEMORY] 按键选择要编辑的参数。

[MEMORY] 按键选择参数（请参阅表格）。

USB 驱动程序。详情请参阅下载文件中包含的 Readme.htm

LINE 插孔输出；它仅输出至计算机 (USB)

(STARTUP MODE) 在电源开启时选择模式。

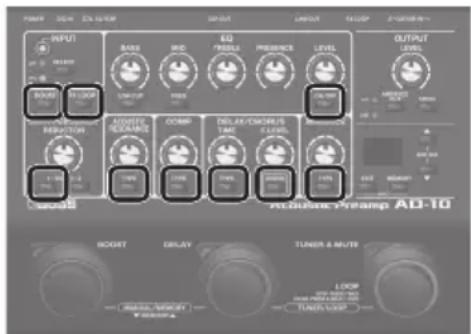

对于每个效果，您可以指定是否根据所选的 MEMORY

设置，或者始终使用与其旋钮位置相对应的设置 (MANUAL)

但是当您选择不同的记忆时，将切换延迟和空间混响。13

的状态下，您可以按下每个效果按键，使其在闪烁

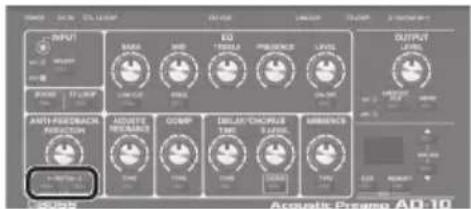

如果您决定取消恢复出厂设置，请关闭电源。

本文档对产品发行时的技术参数进行说明。有关最新信息，

在未用其播放音乐或者未操作其按键或控件达到 预定的时间后，本设备的电源将自动关闭（ Auto Off 功能）。如果您不想让电源自动关闭，请禁

仅使用随附的电源适配器和正确的电压 只能使用本设备随附的电源适配器。此外，应确保 设备的线路电压与电源适配器上注明的输入电压匹 配。其他电源适配器有可能具有不同的极性，或者 为不同的电压而设计，使用这种适配器有可能造成 设备损坏、故障或者触电。

如果不正确操作电池，则有可能造成爆炸和液体泄漏。请 务必遵循“使用安全须知”和“重要注意事项”（“使用 安全须知”说明书与用户手册（第

如果使用电池为本设备供电，请使用碱性电池。

翻转设备时请当心，防止按键与旋钮损坏。另外，请谨慎 操作本设备；请勿将其摔落。

将本设备送修之前，请务必记下所需的信息。尽管我们在 维修时会尽最大努力保管好存储在您设备内的数据，但 是在有些情况下（例如：当存储器区段损坏时），可能 无法恢复存储的内容。对于恢复已经丢失的任何存储内

设备故障、操作不当等因素有可能造成存储在设备内的数 据丢失。为了防止数据出现无法弥补的损失，应养成将重 要数据记在纸上的习惯。

对于恢复已经丢失的任何存储内容， Roland

法律规定，未经版权所有人许可，禁止对第三方版权作品 （音乐、视频、广播、直播或其他作品）的全部或部分进 行录音、录制视频、复制或修改、分发、销售、租赁、

请勿将本产品用于有可能侵犯第三方版权的用途。对于因 使用本产品对第三方版权造成的任何侵犯，我们将不承担

本文档中出现的公司名称和产品名称为各自所有者的注册 商标或商标。* 5 1 0 0 0 5 9 3 7 6 - 0 2 *
