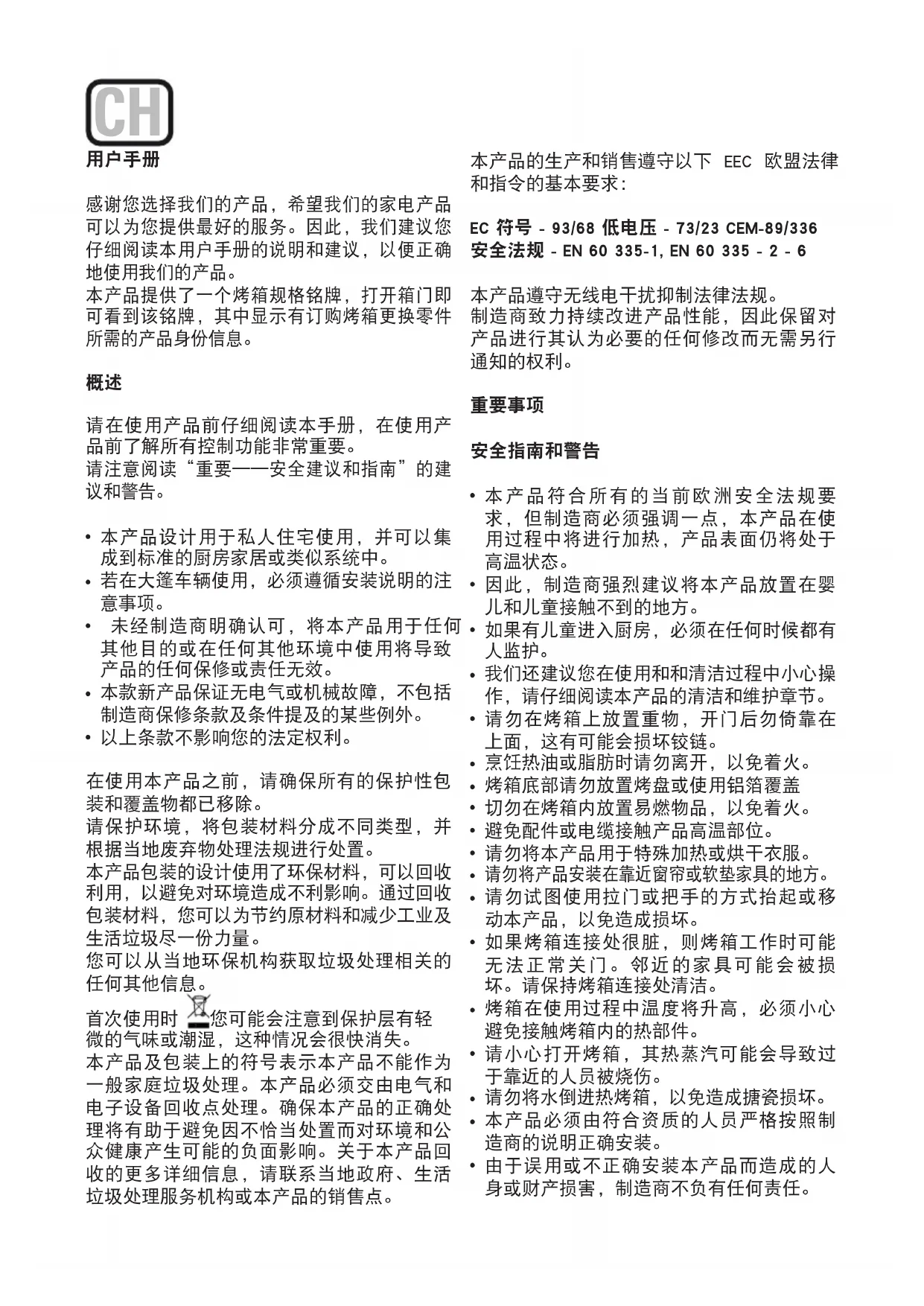

本产品提供了一个烤箱规格铭牌，打开箱门即 可看到该铭牌，其中显示有订购烤箱更换零件

请在使用产品前仔细阅读本手册，在使用产 品前了解所有控制功能非常重要。 请注意阅读“重要——安全建议和指南”的建

本产品设计用于私人住宅使用，并可以集 成到标准的厨房家居或类似系统中。

未经制造商明确认可，将本产品用于任何 其他目的或在任何其他环境中使用将导致 产品的任何保修或责任无效。

本款新产品保证无电气或机械故障，不包括 制造商保修条款及条件提及的某些例外。

以上条款不影响您的法定权利。 在使用本产品之前，请确保所有的保护性包

请保护环境，将包装材料分成不同类型，并 根据当地废弃物处理法规进行处置。 本产品包装的设计使用了环保材料，可以回收 利用，以避免对环境造成不利影响。通过回收 包装材料，您可以为节约原材料和减少工业及

首次使用时 ，您可能会注意到保护层有轻 微的气味或潮湿，这种情况会很快消失。 本产品及包装上的符号表示本产品不能作为 一般家庭垃圾处理。本产品必须交由电气和 电子设备回收点处理。确保本产品的正确处 理将有助于避免因不恰当处置而对环境和公 众健康产生可能的负面影响。关于本产品回 收的更多详细信息，请联系当地政府、生活 垃圾处理服务机构或本产品的销售点。 本产品的生产和销售遵守以下 EEC 欧盟法律

安全法规 - EN 60 335-1, EN 60 335 - 2 - 6 本产品遵守无线电干扰抑制法律法规。 制造商致力持续改进产品性能，因此保留对 产品进行其认为必要的任何修改而无需另行

本产品符合所有的当前欧洲安全法规要 求，但制造商必须强调一点，本产品在使 用过程中将进行加热，产品表面仍将处于

因此，制造商强烈建议将本产品放置在婴 儿和儿童接触不到的地方。

我们还建议您在使用和和清洁过程中小心操 作，请仔细阅读本产品的清洁和维护章节。

请勿在烤箱上放置重物，开门后勿倚靠在 上面，这有可能会损坏铰链。

请勿将产品安装在靠近窗帘或软垫家具的地方。

请勿试图使用拉门或把手的方式抬起或移 动本产品，以免造成损坏。

如果烤箱连接处很脏，则烤箱工作时可能 无法正常关门。邻近的家具可能会被损 坏。请保持烤箱连接处清洁。

烤箱在使用过程中温度将升高，必须小心 避免接触烤箱内的热部件。

由于误用或不正确安装本产品而造成的人 身或财产损害，制造商不负有任何责任。 CH• 本产品在使用过程中将产生热量、水汽和湿 度，请确保房间适当通风，避免造成各种人 身伤害。如果需长时间使用，可能需要加强 通风，如果您对所需的通风量有任何疑问， 请咨询具有资质的安装人员。

在使用烤箱前，请使用非研磨性清洁剂和温 水小心地清洗内部，然后将烤架和烤盘放置 在各自位置。操作完成后，请启动烤箱，使 用最高温度运行约 20 分钟，去除生产过程中 留下的任何微量油脂或树脂，以避免在烹饪

警告：在首次加热过程中，可能会出现一些 烟雾或难闻的气味。若发生这种情况，请确 保室内适当通风，直至首次操作完成。 完成这个简单的操作后，烤箱就可以用于烹饪

烤箱的温度由恒温器控制在 50℃ 和 250℃ 之 间，视所需温度而定。在使用过程中，恒温 器指示灯将亮起或熄灭，以指示温度控制。 您可以使用多功能控制按钮选择所需的烹饪 模式，可以选择的功能包括： A. 烤箱灯模式：所有型号默认选择的烹 饪模式，在使用烤箱时灯泡仍然亮着。 B. 对流模式：由上下方元件提供的热量

下管模式：用于长时间烹饪和加热食物。 E. 风扇辅助循环模式：

均匀加热，并可同时烹饪不同的菜肴。 F. 风扇辅助下管模式：

加热，用于烹饪精致菜肴。 G. 风扇辅助对流模式：由上管和下管提 供对流加热以进行均匀烹饪。 H. 烧烤模式：对于焗烤和烧烤。

J. 风扇辅助烧烤模式：快速烧烤，以使 食物保持多汁。在强行通风烘烤模式下这是最节能的

K. 解冻模式： 由风扇辅助，但不加热，用于减少冷冻

使用多个烤盘时，请将烤盘置于烤箱中 间，并使烤盘之间留有一些空间，以便空

在烤制多汁的水果蛋糕时，请勿让烤盘过 满，从烤盘溢出果汁所造成的污渍可能很

请勿将烤盘置于烤箱的基座上，或者使用 铝箔覆盖基座，这会导致热量积聚，从而 导致烹饪和烘焙时间不符，并可能会损坏

开门时请小心，避免接触热部件和蒸汽。烹饪指南 请阅读食品包装提供的烹调温度和时间的信息。在 熟悉本产品的功能后，您可以根据个人口味对温度

请确保冷冻食品在烹调前已完全解冻，除非另有说明。

• 烤箱滑轨的计数方向为从下向上（不包括烤箱底 盘，因为烤盘无法放置其上） 位置信息仅供参考，因为烹调类型和时间取决于食物

请将待烧烤的食物放置在烤网或烤盘上。烤 网应置于上方滑轨，托盘应置于下方滑轨以 收集油脂。选择风扇辅助烤箱选择旋钮的位 置 ， 或多功能烤箱选择旋钮的 ， ，

根据不同类型的食物（肉类、鱼类、家禽 等），有时需要进行翻转以使双面都使用红 外线烧烤过。以下一些烹饪时间可供参考：

请勿将部件包在铝箔中，或将它们放在烤 架下——铝的高反射率可能会损坏烤架。 使用6 按钮电子计时器

多个“AUTO”（并都闪烁）：设定错误。 AUTO：自动 程序 （闪烁）：处于自动位置，但未设定或已结束。 （灯亮）：处于自动位置，并已设定。 除时钟数字处无符号亮着，表示设定了等待

24 小时显示时钟。 报警器（最长 23:59）。 自动设定（烹饪启动或停止）。 半自动烹饪（仅烹饪启动或停止）。 计时器仅在产品连接电源后才工作。

输入时间请按下 + ，同时按下 按钮 之一，直到显示正确的时间。系统需要 5 秒的延 迟反应时间，在此期间不应按任何按钮。 按下按钮 和 后，时钟变化速度将明显增

若无需程序帮助使用烤箱，可按下按钮 取消 闪烁的«AUTO»指示灯。 如果«AUTO»指示灯不闪烁（意味着已对烤箱进 行程序设定），必须先按 并将标记设置为 0

3) 使用恒温器和选择旋钮选择所需的温度和功

完成这些操作后，«AUTO»符号将出现在显示屏上， 表明烤箱已进行了程序设定。

烹饪 45 分钟，并且结束时间为下午 2 点。

• 按下 ，在显示屏上设置为 14:00。 完成这些操作后，当前时间将重新出现在显示 屏上，并且出现«AUTO»符号，表示烤箱已理解

13:15（14:00 减 45 分钟）时，烤箱会自动启动， 在烹饪过程中将显示 和«AUTO»符号。

4:00 时，烹饪自动停止，报警器发出断续报警声。

A. 设定烹饪时间 使用 按钮设置所需的烹调时间。 烹饪将立即开始，显示屏上将显示«AUTO»和 符号。当设定时间到后，烹饪停止，报警器发 出断续的报警声。按上述方法关闭报警。 B. 设定烹饪结束时间 使用按钮 设置烹饪结束时间。烹饪将立即开 始，显示屏上将显示«AUTO»和 符号。当设定 时间到后，烹饪停止，报警器发出断续报警声。 按上述方法关闭报警。设定的状态可以按相应的

您也可以按 随时取消设定，并标记设置为零。 然后按 ，烤箱将进入手工操作状态。

定时器由一个可调节的报警器组成，可调节的 最长时间为 23:59。若要调整时间，请按下按 钮， 同时按 (+) 或 (-)，直至出现所需的时 间。调整后的实时时间将重新出现在该符号旁

设置完后倒计时将立即开始，按下按钮可随时 显示所剩时间。时间到后，该符号将消失，并 发出断续的报警声，按一下按钮即可停止报警 。报警器并不控制烤箱的任何功能。附注

如果发生错误，产品会报警提示，并且“AUTO” 符号会闪烁。请按下按钮取消调整 ， 然后重

• 程序结束后报警声将持续七分钟，除非您按下 按钮进行取消。但在七分钟后 ，“AUTO”

• 报警器有低、中、高三种音高。若要调节音 高，请将定时器设置为手动模式，然后按住按 钮以听所选的音高。释放按钮并再次按下可选 择另一种音高。重复上述步骤，直到听到所需

停电将导致所编程的功能被取消，包 括时钟。电力恢复后，烤箱将出现三个闪烁的 零，您可以重新对其编程。

调整温控器至所需的位置，将机械定时器旋钮 顺时针旋转到最大位置，然后再反时针旋转到 所需的时间，在设定的时间结束后，蜂鸣器会 鸣响。该定时器仅用于提示所设定的时间已结 束，并不会终止正在使用的功能。

为安全起见，在开始清洁之前，请务必将烤 箱电源插头拔下或拔掉其电源线。 对于非自清洁烤箱，在使用后必须进行清 洁，请在烤箱断电并处于温而不热的状态时 进行清洁，这时由烹饪蒸汽产生的油脂膜仍 很容易去除，溅散的脂肪尚未干硬。 取下镀铬钢条托架，将前方部件向上托起脱 离箱壁，并从后方取出。使用在稀氨溶液浸 泡过的软布清洁烤箱，进行冲洗并干燥。如 果仍有污渍和溅渍，可将用氨水浸泡过的湿 布放在烤箱内，关上箱门，过几小时后，使 用温水和液体洗涤剂清洁烤箱，再小心冲洗 并干燥。清洁箱门外部的金属光泽时，请使 用软布和肥皂水，请勿使用任何含有研磨物

此外，还要避免使用酸性或碱性物质（柠檬 汁、醋、盐、西红柿等）。避免使用含氯、 酸或研磨物质的产品，特别是在清洁含有涂 层的箱壁时。不要使用粗丝羊毛或较硬的工 具，因为它们可能有损表面光洁度。 不要使用高压清洁剂或蒸汽机清洁烤箱。 通常情况下，使用湿软布和温洗涤剂擦洗就 可以了，对于顽固污渍，建议如下： 装有 AQUASMART 系统的烤箱清洁系统 1 取出内部部件，托盘、烤架、侧烤架。 2 将 200 毫升含有洗洁精的水倒入烤箱底部。 3 将烤箱上下发热管打开至 200º，持续 15 分

4 将温度调节器从 200ºC 调至 0ºC。让烤箱冷 却 20 分钟。 5 将 AquaSmart 功能调至 0。用柔软的布擦拭

这种材质仅可使用推荐的清洁剂——避免使 用含氯产品，例如漂白剂。

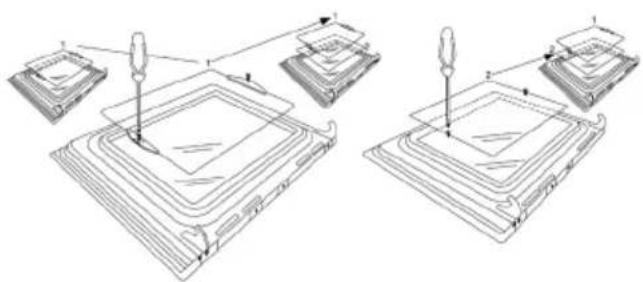

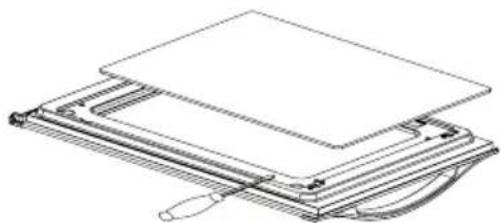

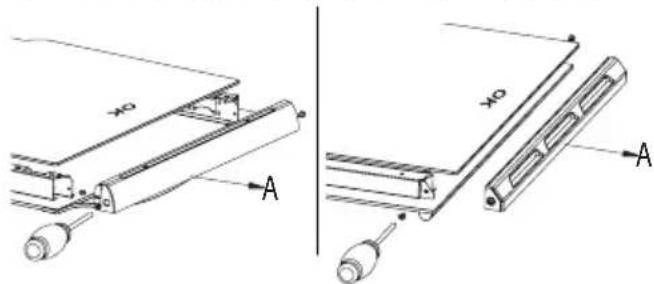

请勿使用磨砂产品，这可能会损坏玻璃。请注意，如 果玻璃板的表面被划伤，可能会导致危险的故障。 为使清洁更容易，内部玻璃板可以取出。从 三种类型的门取出玻璃板的方法如下所示。 A 型门 将位于箱门内面用于固定玻璃的螺丝取出， 小心托起玻璃。对于有三块玻璃的箱门，中 间的玻璃也可以移除，步骤同前。B1 / B2 型门 将用于固定玻璃上方托架的螺丝取出，沿方 向“A”卸下托架。然后就可以拉出玻璃。对于 有三块玻璃的箱门，中间的玻璃也可以移除。

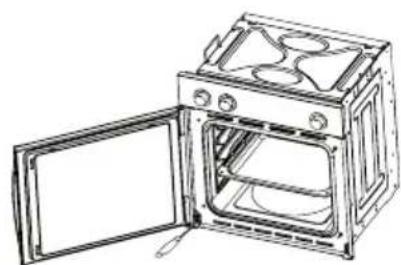

C 型门 使用一字形螺丝刀轻轻撬起如图所示导槽中

为了方便烤箱内部的清洁，箱门可以卸下。 三种类型的箱门的拆卸过程如下： A / B2 型门 铰链“A”有两个可移动螺栓“B”。 提起螺栓“B”，铰链即可从底座取出。 然后将箱门关至中间位置。 接着，抓住箱门靠近铰链的两侧，将箱门向 上托起，向外滑动并卸下。 更换箱门时，先将铰链推入导槽，并完全打

在关箱门前，记得将用于固定两个铰链的可 移动螺栓“B”栓上（图 3）。

• 在拆卸箱门时，注意不要移除铰链锁定系 统，因为铰链机构可能导致突然弹回。

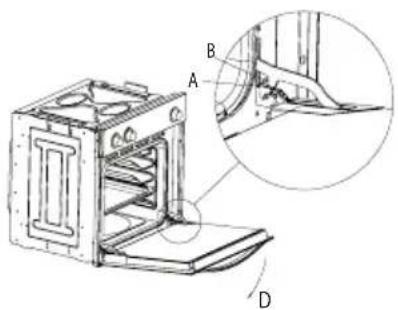

• 在任何情况下都不可将箱门浸入水中。 B1 型门 完全打开箱门至位置“D” 提起铰链的两个可移动链“A”，直到固定 至“B”点。 然后将箱门关至中间位置。 接着，抓住箱门靠近铰链的两侧，将箱门向 上托起，向外滑动并卸下。 更换箱门时，先将铰链推入导槽，并完全打

在关箱门前，记得将用于固定两个铰链的可 移动链“B”链上（图 X）。

• 在拆卸箱门时，注意不要移除铰链锁定系 统，因为铰链机构可能导致突然弹回。

• 在任何情况下都不可将箱门浸入水中。 C 型门

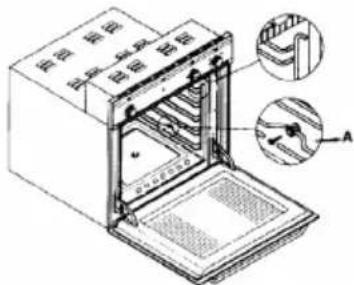

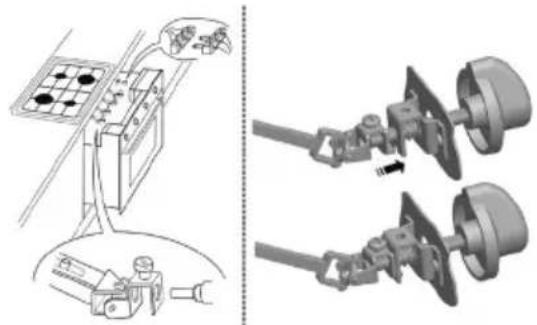

使用合适的螺丝刀卸下连接烤箱的下方铰链。 然后卸下上方位置的铰链，取下箱门。 更换箱门时，按反向步骤操作。 烤箱配件（图 4） 烤箱可以在箱壁侧边安装导轨，烤网和烤架 可插入侧边导轨。若要取下导轨，可按如下 两种类型进行操作：1 型导轨 要移除横向导轨，请在 A 点向下按 2 型导轨 若要取下侧边导轨，先使用合适的螺丝刀旋 出螺丝，再向上托起导轨直到取出。

本产品必须由具有相关资质的人员安装， 并符合英国安全法律法规或欧洲同等法规： 城市发展法规（环境部发布）。 城市发展规律（苏格兰行政发展部发布）。 IEE 配线法规。

• 用于安装产品配件的螺丝和插头 产品安装（参见图 5）

法律强制规定必须提供地线。制造商拒绝为 由于未遵循事故预防规则而发生的事故承担

在使用烤箱过程中，烤箱附近的电器、家具、 橱柜或在安装过程中使用的所有材料都必须能 忍受至少高于环境温度 85ºC 的温度升高。 在低于标示温度下，某些类型的乙烯或层压 板家具特别容易脱色损坏。 如果安装产品时无视此温度限制，或者产品 与相邻柜子的距离小于 4mm，则责任由买方

1. 无论是安装在灶台还是柜子，烤箱的标准

间隙均应为 600mm，如图 5 所示。

2. 如果将烤箱放置在柜子中，必须移除柜子

后方面板，并至少留 85-90mm 的间隙，以 确保有足够的通风，如图 5 所示。

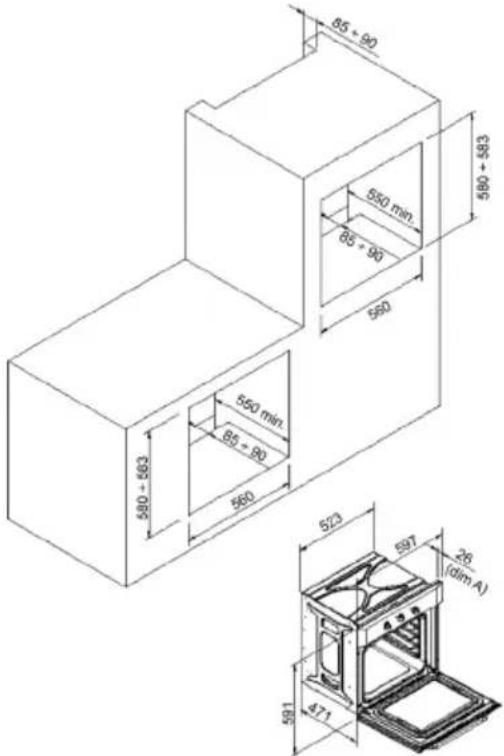

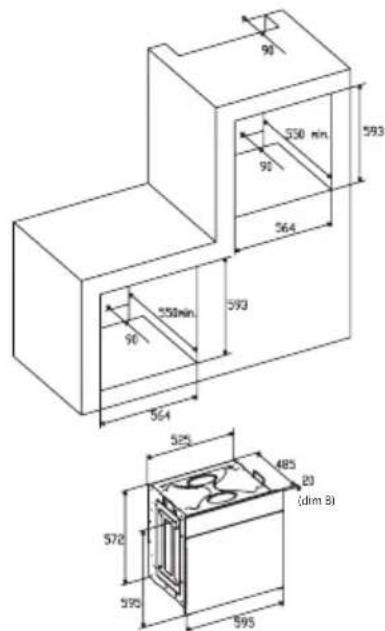

确保烤箱得到安全固定。使用 4 个螺丝将烤箱 固定到柜子，如图 5 所示，烤箱四角各一个。 图 5：60cm 宽简单电烤炉的安装距离，（上 部外壳的形状可能会有所不同）和与柜子的

厨房烤箱安装结合所需尺寸（炉门厚度为 26毫米） (dim A)厨房烤箱安装结合所需尺寸（炉门厚度为 20毫米） (dim B) (dim B)

4. 安装多功能烤炉时，请按图 6 所示安装万

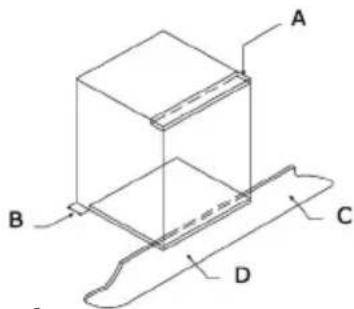

A. 必须移除支持滑轨 B. 墙壁与支撑架后部和橱柜底部之间有 75-90mm 的间距 C. 基座 D. 安装前面假板 图 7：在标准厨房单元安装简单的电烤炉的

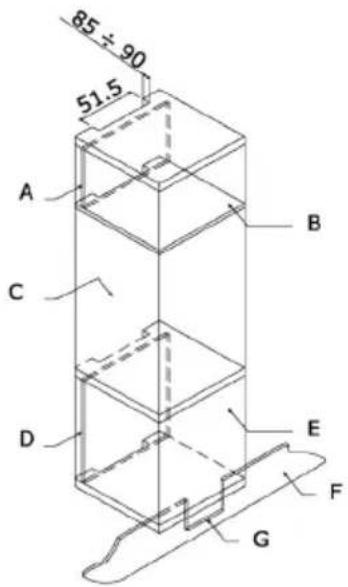

单元后部上方、底部和支持架的最低通风要求。 A. 后面板 B. 存储空间 C. 取下后面板部分 D. 后面板 E. 存储空间 F. 基座 G. 最小通风间距 80 cm

图 8：在上层柜子安装简单的电烤炉的通风

建议使用经 NICEIC（英国电气安装工程监察 委员会）认证的电气装置。

本产品必须使用带保护插座的 13 A 双极型自 动开关连接，其触点之间有 3mm 的间隔，并 放置在产品可以方便连接的地方。

• 绿色和黄色的导线必须连接到标有“E”或 地线标识或颜色为绿色和黄色的终端。

• 在任何时候，导线的温度都不可高于环境温 度 50ºC 以上。

• 如果电源线损坏，必须使用由制造商或其售 后服务点提供的特定导线或部件更换。更换电源线 如需要更换电源线，步骤如下：

2. 松开紧固螺钉和接线端子，取下原来的线

使用符合规格要求的线缆进行更换，请确 保颜色代码连接正确，并正确拧紧所有

在进行维修前，请先断开产品电源。 在保修期内，如有必要，所有维修服务都应交 给制造商的技术服务部。请注意，未经授权的 人员干预或修理本产品将导致保修无效。

（不在产品保修范围内） 烤箱灯泡特性：15 W 或 25 W，300°C，类型 E-14 警告：请断开烤箱的电源，移除箱门（操作

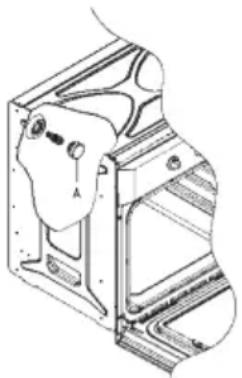

逆时针方向转动用于保护灯泡的玻璃盖将其 卸下。图 9 (A) 拧下旧灯泡，根据安全和环保规定恰当废 弃，使用产品规格说明指定的灯泡进行更

（组装后，涂层不在产品保修范围内）。 为使涂层有效保持“永远干净”，在有顽固 污渍时，必须至少将烤箱加热到 200ºC，以免

如果涂层变黑或有光泽，则必须更换。请移 除所有内部配件，以方便更换涂层。 涂层可以直接从制造商的配件更换部门购买 （详情请参阅封底）。订购时，请注明规格 铭牌上所标的产品类型参考号和 / 或产品序

高度：340 毫米 宽度：440 毫米 深度：390 毫米 有效容积：59 升

220 V - 240 V ~ 50 Hz 电源连接：13A（带保护插座的自动双极开 关，触点之间有 3mm 间隔）

下发热管功率：1.30 kW 上发热管功率：0.90 kW 风扇功率：2.30 kW 烧烤功率：1.35 kW

15 W - 25 W / 300 ºC 螺纹类型 E-14 制造商拒绝为由于不正确或不恰当安装产品 而造成的人身和财产损害承担任何责任。 制造商有权对产品进行任何其认为必要和有 用的修改，无需另行通知。60811205.30.11.2010 CATA ELECTRODOMÉSTICOS, S.L. c/ Ter, 2 - 08570 TORELLÓ (Barcelona) SPAIN
