用户手册 GPSLIM 236 HOLUX

1.5公尺RS232傳輸線
1.5公尺USB傳輸線(傳輸線可以使用在接收機與電腦間的資料傳輸)
充電與傳輸兩用車充電線 (可同時使用PDA充電與接收器資料傳輸之車充電線)
2公尺28dBMMCX主動式天線

快速操作

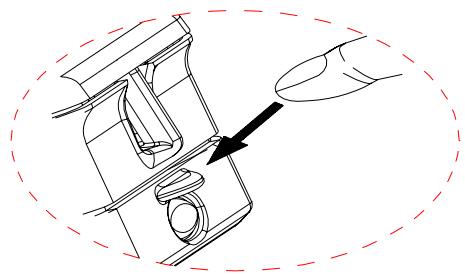

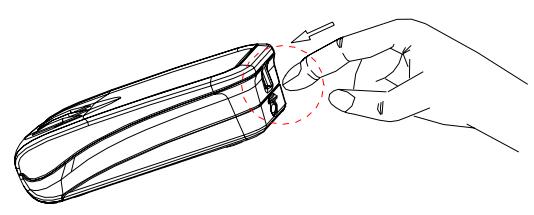

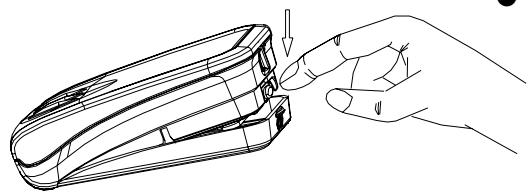

1. 電池蓋正確開啓方式

• 左手持產品本體，右手手指頂住電池蓋下方，以食指輕按住後方突出之開啓鈕。

食指向下扣壓使電池蓋鬆脫。

• 可順利打開電池蓋換取電池。

2. 電池安裝

• 取出附件中可重複充電式鋰電池，依左圖所示裝妥電池並蓋上後蓋。
• 不正確的使用電池可能導致安全上的危害。

3. 充電

• 將附件中的充電電源線接到 mini USB 的電源插座，並連接到您所使用的電腦(手提式電腦)、PDA 或汽車上的點煙器。
• 此電源線僅供充電用，並不能提供資料傳輸功能。
• 注意 mini USB 接頭的方向性。

4. 開啓電源

• 將電源開關撥至ON。

5. 藍芽連線

• 以 PDA (個人數位助理) 為例，請啟動 PDA 上的 Bluetooth Manager，搜尋及連線。
• 點取找到的項目 HOLUX GPSlim236，選定 SPP slave，完成並連線。
• 如有藍芽連線上的問題，請參閱詳細操作”軟體安裝”一章。

藍芽連線之注意事項：

開啓 GPSim236 電源後，需等待 6 秒鐘使 Bluetooth 做連線前之自我測試，待 Bluetooth 營號開始閃爍後(每秒閃爍一次)，方能進行 PDA 與 GPSim236 的 Bluetooth 配對連線。

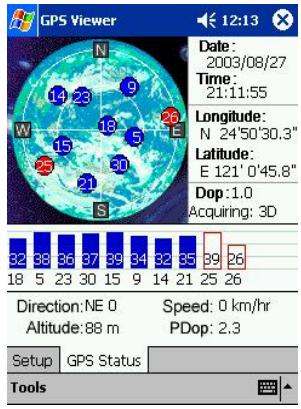

6. GPS Viewer

• 您可以安裝所附光碟中的 Gps Viewer 程式，查看目前的定位及衛星訊號的接收狀況。
• 開啓GpsViewer，設定Baud rate為38400並按下Scan自動掃瞄，找尋到正確的ComPort即可點取GPS Status查看。
• 如有安裝及使用上的問題，請參閱詳細操作”軟體安裝”一章。

<警告>

請勿將 GPSlim236 置放在強烈陽光下過久。請勿將本產品置放在高溫的環境中，或會發熱能的裝置附近，如暖爐或散熱器。這麼做會造成裝置故障及其功能運作不穩定。
- 相關詳細資訊，請閱讀隨附光碟中的使用手冊。
-GPSlim236的PASSKEY是0000

(某些廠牌的 PDA 基於安全上的考量會要求您輸入 GPSlim 236 的 PASSKEY)

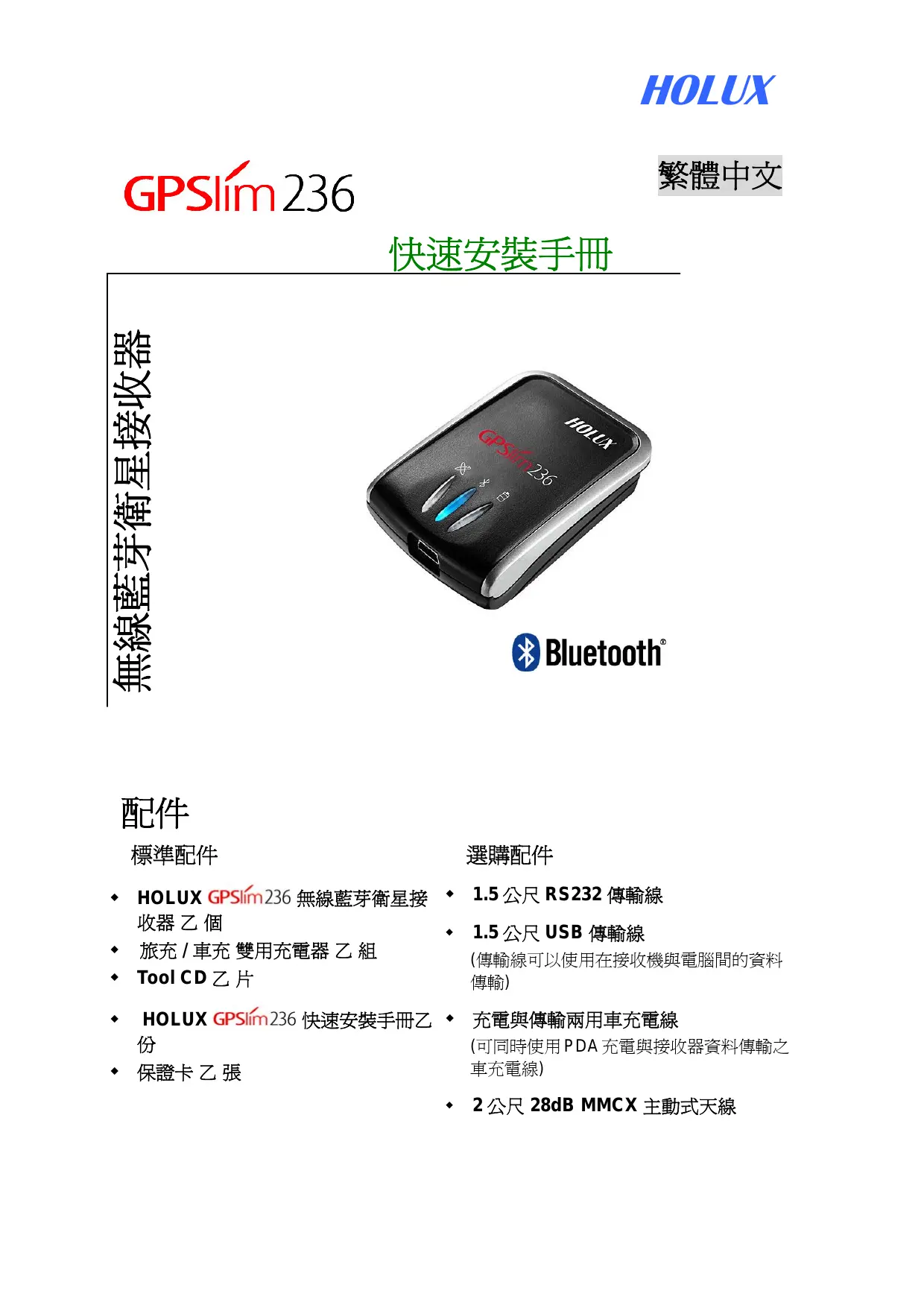

快速安装手册

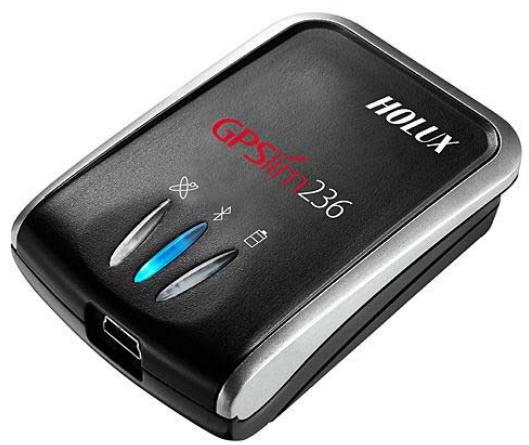

无线蓝芽 GPS 接收器

Bluetooth

配件

标准配件

HOLUX GPSlim236 无线蓝芽 GPS接收机乙个
旅充／车充双用充电器乙组
Tool CD乙片
GPSlim236 快速安装手册乙份
保证卡乙张

选购配件

1.5米 RS232 传输线
1.5米USB传输线

(传输线可以使用在接收机与计算机间的数据传输)

充电与传输两用车充电线

(可同时使用 PDA 充电与接收器数据传输之车充电线)

2米28dB MMCX主动式天线

首次使用说明

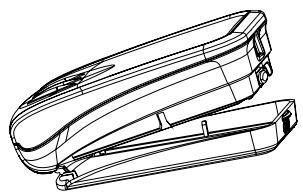

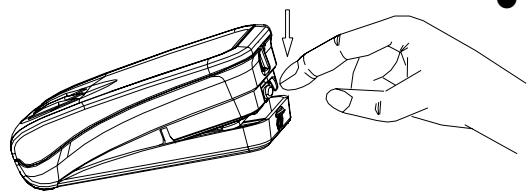

1. 打开电池盖的正确方法

• 用一只手拿着设备，另一只手的食指轻按后方凸出的开启钮。

• 食指向下按压以松开电池盖。

• 卸下电池盖，装入新电池。

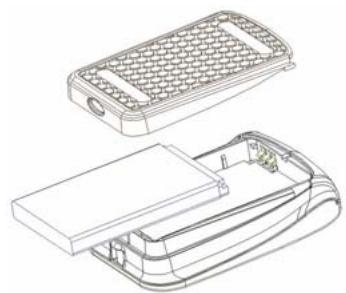

2. 安装电池

• 按照左图所示，安装附带的充电锂电池，然后装上外盖。
• 为确保安全操作，请按照说明使用电池。

3. 对电池充电

• 将附带的电源线连接到 mini USB 插口，然后连接到计算机（笔记本电脑）、PDA 或车用点火器。
• 此电源线仅在电池充电时使用。它不提供任何数据传输功能。
• 当连接至 mini USB 插口时，务必确保将电源线端头插入正确的插口。

4. 打开电源

• 将电源开关拨到 ON（打开）位置。

5. Bluetooth链接

• 使用与 PDA（Personal Digital Assistant，个人数字助理）的链接：激活 Bluetooth Manager，选择搜索和链接。
• 选择 HOLUX GPSim236 图标，然后选择 SPP slave，以建立蓝芽链接。
• 如果在安装蓝芽链接时遇到任何问题，请参见“软件安装”一节了解详细信息。

关于Bluetooth 连接的注意事项

打开GPSlim236的电源时，需要等待6秒让Bluetooth进行自检，然后才能建立连接。等待Bluetooth指示灯开始闪烁（每秒一次），然后在PDA和GPSlim236之间建立Bluetooth链接。

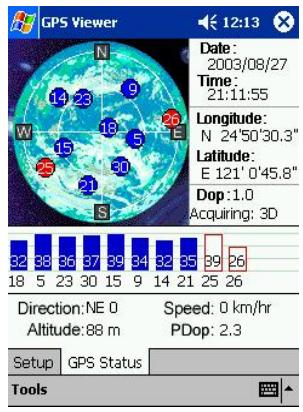

6. GPS查看器

• 您可以安装附带光盘中提供的 GPS 查看器程序，以便检查当前定位和卫星信号接收效果。
• 激活 GPS 查看器，将 Baud rate（波特率）设成 38400，然后按 Scan（扫描）执行自动扫描。找到正确的 Com Port（通讯端口）后，选择 GPS Status（GPS 状态）开始查看。
• 如果在安装和使用时遇到任何困难，请参见“软件安装”一节了解详细信息。

<警告>

不要使 GPSlim236 长时间接受强烈的阳光照射。不要将其放在高温环境中或者靠近散热设备（如火炉或散热器）的地方。否则，会导致设备故障而无法稳定工作。
- 有关的详细信息，请阅读附带光盘中的用户手册。
-GPSlim236万能钥匙 - 0000

(为安全起见, 一些 PDA 将提示用户输入 GPSim236 万能钥匙。)
